1 ZAŁĄCZNIK OPIS URZĄDZEŃ I NAWIERZCHI BEZPIECZNEJ DO PROJEKTU PARAMETRY TECHNICZNE WYMAGANYCH URZĄDZEŃ Wszystkie Urządzenia muszą posiadać Certyfikaty zgodności z Normą 1176 wydane przez akredytowaną jednostkę. Konstrukcja urządzeń i zestawów wymaga się aby wszystkie urządzenia i zestawy zabawowe posiadały konstrukcję z malowanego proszkowo profilu aluminiowego nie mniejszego niż 9,8cm x 9,8 cm z technicznym wzmocnieniem wewnątrz. Profil musi posiadać zaokrąglone krawędzie. Trapy, podesty, schody, poręcze: wykonane z drewna klejonego, sosnowego, W huśtawce wahadłowej na konstrukcji z profilu aluminiowego wymaga się górnej belki (rygiel) stalowej, ocynkowanej ogniowo, W huśtawce wagowej podstawa wykonana ze stalowego profilu, ocynkowana ogniowo, ramie z profilu aluminiowego, malowane proszkowo, Daszki i boczne barierki wykonane z wodoodpornej płyty napylanej laminatem HDPE, lub z płyty HDPE,

2 Farba- Wszystkie elementy drewniane powinny być pomalowane natryskowo ekologicznymi, wodoodpornymi farbami z filtrem przeciw promieniowaniu UV. Liny liny w zestawach muszą posiadać rdzenie stalowe w oplocie polipropylenowym, Łańcuchy- kalibrowane ze stali nierdzewnej o krótkich ogniwach, Elementy konstrukcyjne - zakończone od góry kapturkami z tworzywa, Elementy stalowe - uchwyty, poręcze, balkoniki i inne wykonane ze stali, ocynkowane ogniowo i malowane proszkowo. Zabezpieczenia do połączeń stosowane śruby ocynkowane, gniazda łączników zakryte zaślepkami z tworzywa, nakrętki wpuszczane w otwory w drewnie ewentualnie śruby wystające poza lico belek zaślepiane kołnierzami plastikowymi, Zjeżdżalnie ślizgi wykonane ze stali nierdzewnej, konstrukcja nośna wykonana ze stali ocynkowanej ogniowo, boki wypełnione HDPE grubości min 10mm, Elementy tworzywowe : wykonane są z poliwęglanu lub polipropylenu, Sprężyny w huśtawkach muszą posiadać na pierwszym pierścieniu zabezpieczenie przed zakleszczeniem zgodnie z wytycznymi EN 1176 Montaż Konstrukcja aluminiowa, zabetonowana w gruncie zgodnie z instrukcją podaną przez producenta, przy urządzeniach na sprężynie - osadzane są przy pomocy kotew stalowych ocynkowanych, zabetonowanych w gruncie. Elementy mocowane na fundamencie umieszczonym minimum 20cm pod powierzchnią gruntu zgodnie z normą EN Podane w projekcie gotowe materiały oraz urządzenia i elementy wyposażenia stanowią przykład i mają na celu określenie parametrów technicznych, wytrzymałościowych i cech produktu. Dopuszcza się zastosowanie innych rozwiązań technicznych i parametrów obmiarowych w zakresie długości, szerokości, grubości elementów jednakże nie gorszych i mniejszych od podanych w projekcie. Należy więc wszystkie podane parametry urządzeń traktować jako minimalne, wymagane również w zakresie powierzchni i nawierzchni placu zabaw. Wymagane dokumenty dotyczące urządzeń na place zabaw : - Karta techniczna produktu potwierdzająca parametry urządzeń w zakresie jakości, niezbędnych wymaganych elementów, gabarytów urządzenia, - Certyfikat zgodności z PN-EN 1176 wydany przez akredytowaną jednostkę, - Autoryzacja producenta lub jego przedstawiciela wystawiona na przedmiotowe zadanie z potwierdzeniem udzielonej gwarancji,

3 ZESTAW ZABAWOWY LM 102 Zestaw zabawowy z dwoma oddzielnymi ciągami komunikacyjnymi dla dzieci w dwóch grupach wiekowych. W grupie wiekowej od 3-6 lat wejście po schodkach na wieżę ze zjeżdżalnią h=0,95m, i dla dzieci w wieku 7 14 lat wejście linowe na wieżę 1,2m przejście po mostku z lin na wieżę h=1,5 i zjeżdżalnię z wysokości h=1,5m. W SKŁAD ZESTAWU WCHODZĄ: Wieża z daszkiem i podestem h=0,95m, schodami wejściowymi i zjeżdżalnią na wysokości 0,95m, Wieża z daszkiem i podestem h=1,5m i zjeżdżalnią h= 1,5m, przejściem przez mostek linowy na wieżę bez daszku h=1,2m i wejście po trapie linowym wys. h=1,2m, Pod wieżami sklepiki zabawowe dla dzieci z ławeczkami, KONSTRUKCJA ALUMINIOWA DANE TECHNICZNE: Gabaryty urządzenia: 5,22m x 4,97m Strefa funkcjonowania: 8,68m x 8,47m Wysokość upadkowa: 1,5m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 73,52m² Sugerowany wiek użytkownika: 3-14lat Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm).

4 MATERIAŁY: konstrukcja profil aluminiowy 9,8cm x 9,8 cm o zaokrąglonych krawędziach z technicznym wzmocnieniem wewnątrz, malowany proszkowo, osłony boczne- płyta wodoodporna napylana HDPE, schody, podesty i siedziska wykonane z drewna klejonego sosnowego /sosna skandynawska/, elementy drewniane - pomalowane natryskowo ekologicznymi, wodoodpornymi farbami z filtrem przeciw promieniowaniu UV, sklepiki wykonane z płyty wodoodpornej napylanej HDPE, zabezpieczenia rurki stalowe odtłuszczone i ocynkowane kąpielowo oraz malowane proszkowo; burty zjeżdżalni wykonane z HDPE, ślizgi ze stali nierdzewnej, konstrukcja nośna stalowa, mostek z lin poręcze z rurek stalowych, liny polipropylenowe na oplocie stalowym, połączone plastikowymi łącznikami, elementy konstrukcyjne zakończone od góry kapturkami z tworzywa, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

5 ZESTAW SPRAWNOŚCIOWY RS 115 Zestaw wspinaczkowy linarium PAJĄK Zestaw Sprawnościowy linarium PAJĄK wykonany jest na bryle prostopadłościanu zabudowanego siatką linową wspinaczkową z trzech stron pionowych i górna ściana również zabudowana siatką z lin. /Dwie ściany wzór pajęczyny, dwie ściany wzór kratownicy/. KONSTRUKCJA ALUMINIOWA DANE TECHNICZNE: Gabaryty urządzenia: 1,64m x 1,64m Strefa funkcjonowania: 5,20m x 5,20m Wysokość upadkowa: 1,92m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 27,04m² Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm). MATERIAŁY: konstrukcja profil aluminiowy 9,8cm x 9,8 cm o zaokrąglonych krawędziach z technicznym wzmocnieniem wewnątrz, malowany proszkowo, zabezpieczenia rurki stalowe odtłuszczone i ocynkowane ogniowo oraz malowane proszkowo; liny polipropylenowe na oplocie stalowym, elementy konstrukcyjne zakończone od góry kapturkami z tworzywa, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

6 HUŚTAWKA PODWÓJNA K002 KONSTRUKCJA ALUMINIOWA DANE TECHNICZNE: Gabaryty urządzenia: 3,60m x 2,52m Strefa funkcjonowania: 3,60m x 7,80m Wysokość upadkowa: 1,35m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 28,08m² Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm). MATERIAŁY: konstrukcja profil aluminiowy 9,8cm x 9,8 cm o zaokrąglonych krawędziach z technicznym wzmocnieniem wewnątrz, malowany proszkowo, na końcach zabezpieczony plastikowymi nakładkami zabezpieczającymi Górna belka stalowa, ocynkowana, Siedziska proste, z oparciem, typu koszykowego lub bocianie gniazdo Ø1,0m, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

7 HUŚTAWKA WAŻKA CZTEROOSOBOWA K 104 GÓRNA BELKA ALUMINIOWA DANE TECHNICZNE: Gabaryty urządzenia: 3,65m x 0,35m Strefa funkcjonowania: 6,65m x 3,35m Wysokość upadkowa: 1,00m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 22,28m² Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY: Podstawa stalowa profil stalowy ocynkowany kąpielowo, Ramię konstrukcja profil aluminiowy 9,8cm x 9,8 cm o zaokrąglonych krawędziach z technicznym wzmocnieniem wewnątrz, malowany proszkowo, Elastyczne taśmowe odbojniki zabezpieczające przed urazem nogi dziecka i uszkodzeniem nawierzchni elastycznej, Poręcze ze stali nierdzewnej; siedziska gumowe, Ułożyskowanie na podporze, śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, Odbojnice gumowe- półokrągłe, zapobiegające uszkodzeniu nawierzchni gumowej MONTAŻ: wyrób na stałe związany z gruntem, montaż zgodnie z dokumentacją urządzenia,

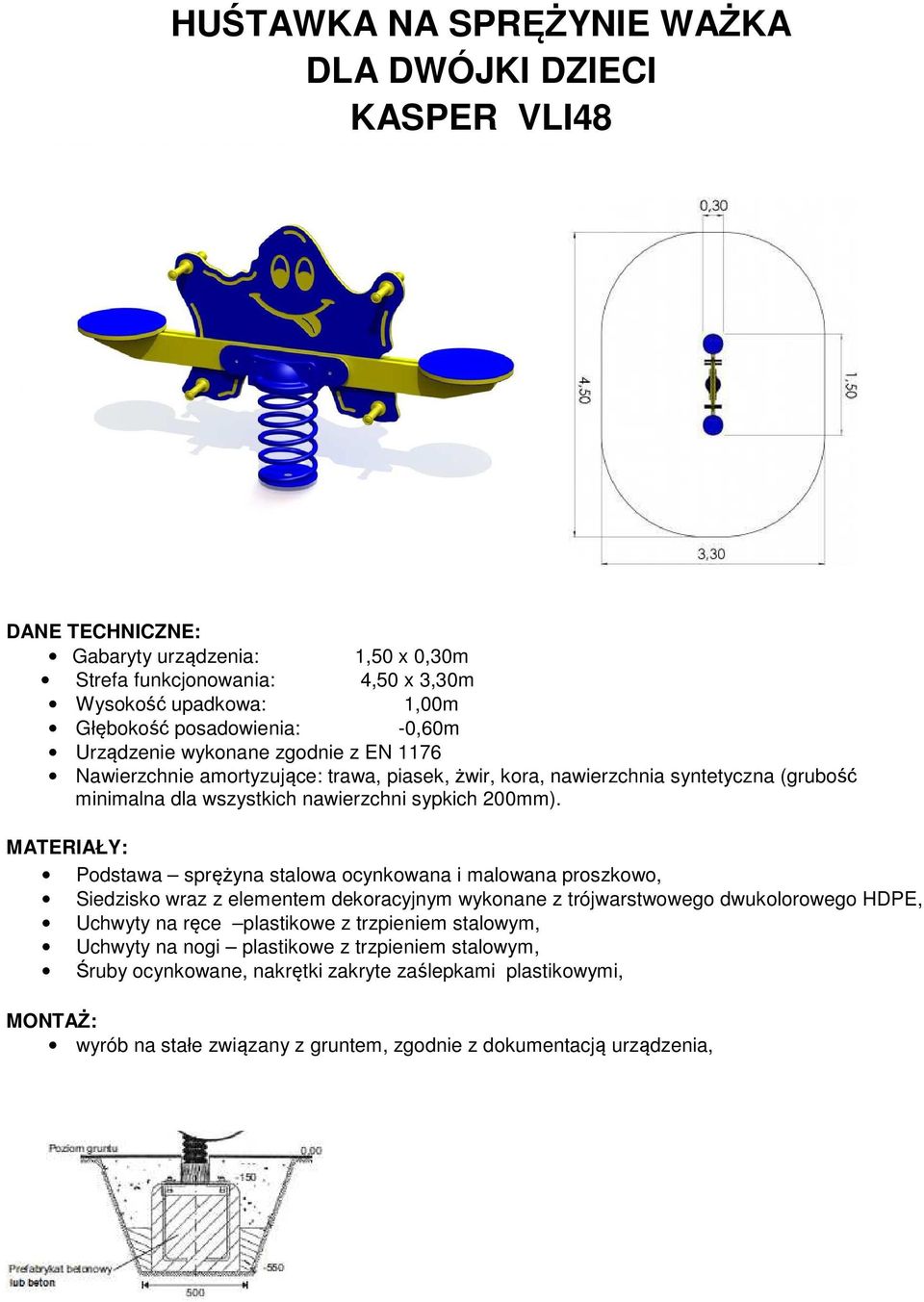

8 HUŚTAWKA NA SPRĘŻYNIE WAŻKA DLA DWÓJKI DZIECI KASPER VLI48 DANE TECHNICZNE: Gabaryty urządzenia: 1,50 x 0,30m Strefa funkcjonowania: 4,50 x 3,30m Wysokość upadkowa: 1,00m Głębokość posadowienia: -0,60m Urządzenie wykonane zgodnie z EN 1176 Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY: Podstawa sprężyna stalowa ocynkowana i malowana proszkowo, Siedzisko wraz z elementem dekoracyjnym wykonane z trójwarstwowego dwukolorowego HDPE, Uchwyty na ręce plastikowe z trzpieniem stalowym, Uchwyty na nogi plastikowe z trzpieniem stalowym, Śruby ocynkowane, nakrętki zakryte zaślepkami plastikowymi, MONTAŻ: wyrób na stałe związany z gruntem, zgodnie z dokumentacją urządzenia,

9 REGULAMIN PLACU ZABAW DANE TECHNICZNE - Wymiary urządzenia szer. 65 cm x wys. do 2,20m - Głębokość posadowienia 0,60m - Wykonana zgodnie z EN1176 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Wyrób na stałe związany z gruntem Całość wykonana z metalu, ocynkowana i malowana. Zawierający min. następujące informacje: -plac zabaw przeznaczony jest dla dzieci od lat 3, -dzieci poniżej 12 lat muszą znajdować się pod opieką osób dorosłych, -na plac zabaw nie wolno wprowadzać psów, -na placu zabaw nie wolno śmiecić, prosimy o wyrzucanie odpadków do koszy na śmieci, -oraz innych informacji istotnych dla bezpieczeństwa bawiących się dzieci.. SPOSÓB MONTAŻU Wykopać otwór o wymiarach wys. 600, d³. 400, szer. 400 mm. Wstawić kotwy w otwory pamiętając o pozostawieniu 50 mm pomiędzy gruntem rodzimym, a spodem kotwy. Zalać betonem klasy B25 zostawiając 200 mm pomiędzy górą fundamentu, a poziomem gruntu. Zaokrąglić krawędzie górne fundamentu zgodnie z norm¹ PN-EN pkt

10 ŁAWKA NA ODLEWACH ŻELIWNYCH Siedziska i oparcie wykonane z desek sosnowych malowanych w kolorze mahoń, ciemny orzech lub dąb. 1.Wymiary ławki 170cm x 60cm x 71cm 2.Siedzisko wysokość 40cm; szerokość 40cm. SPOSÓB MONTAŻU Produkt jest przystosowany do montażu na stałe za pomocą śrub przechodzących przez stopy odlewu żeliwnego. KOSZ NA ODPADKI DANE TECHNICZNE : - Wymiary urządzenia wysokość całkowita 100cm - Pojemność 30 L - Średnica wkładu 28 cm - Wyrób na stałe związany z gruntem SPOSÓB MONTAŻU Montaż produkt jest przystosowany do montażu na stałe.

11 NAWIERZCHNIA BEZPIECZNA WYMAGANE PARAMETRY MINIMALNE Warstwy podbudowy oraz grubości nawierzchni syntetycznej mogą się różnić w zależności od Producenta i mogą ulec zmianom w trakcie realizacji. Konieczne jest przestrzeganie wysokości upadkowych oraz zadanej kolorystyki. Nawierzchnia występująca w elementach o wymiarach 500x500mm i różnych grubościach, dostosowanych do wysokości upadkowej urządzeń zabawowych. Nawierzchnia jest wodoprzepuszczalna, składa się z mieszaniny granulatu gumowego oraz kleju poliuretanowego. Płytki są pokryte warstwą granulatu EPDM. Wierzchnia cześć płytki powinna być gładka, po obwodzie sfrezowana. Wymaga się płytek gumowych w kształcie kwadratu łączonych za pomocą plastikowych łączników montażowych. Płytki gumowe są wyposażone w cztery otwory na 2 przeciwległych stronach kwadratowej Płytki gumowej, do których następnie są wkładane łączniki. Wymaga się układanie płytek kwadratowych w tzw. cegiełkę tj. jeden rząd przesunięty względem drugiego o pół płytki kwadratowej. Stosując taki typ układania Płytek gumowych nawierzchnia placu zabaw staje się bardziej zwarta. Zalecana konstrukcja podłoża przepuszczalnego: Powierzchnia ułożona z Płytek gumowych musi stanowić zwartą (kompaktową) całość bez jakichkolwiek nierówności, ostrych krawędzi i równocześnie nieczystości.

12 Zalecana konstrukcja osadzenia krawężnika: Płytki bezpieczne wymagane parametry techniczne L.p. Nazwa Wartość 1 Materiał granulat gumowy klej poliuretanowy 90% 10% 2 Twardość według współczynnika Shore A Gęstość poprzeczna > 1000 kg/ m3 4 Stabilność wymiarowa, temperatura -40 ºC -0,06% 5 Stabilność wymiarowa, temperatura +80 ºC 0,08% 6 Wytrzymałość na pęknięcia w niskiej temperaturze Brak uszkodzenia 7 Współczynnik tarcia statycznego w warunkach suchych (µs) 0,60 Współczynnik tarcia dynamicznego w warunkach suchych (µs) 0,76 Współczynnik tarcia statycznego w warunkach mokrych (µs) 0,65 Współczynnik tarcia dynamicznego w warunkach mokrych (µs) 0,81 8 Wytrzymałość na rozciąganie 0,5 MPa 9 Odporność na ścieranie po 5000 obrotach 2,59 g Odporność na ścieranie ubytek po 100 obrotach 52 mg 10 Test niewielkim źródłem ognia Spełnia kryteria do zaklasyfikowania do grupy Efl

13 Zawartość wymywalnych metali ciężkich Zawartość wymywalnych metali ciężkich Zawartość Jednostka Wynik pomiaru Dopuszczalna wartość Cr mg/kg < 0,10 1,0 Cd mg/kg < 0,10 0,1 Pb mg/kg < 0,20 0,2 Hg mg/kg < 0,02 0,02 As mg/kg < 0,10 0,2 Co mg/kg < 0,10 1,0 Ni mg/kg < 0,10 1,0 Cu mg/kg < 0,10 25,0 Wymagane dokumenty dotyczące nawierzchni: - Karta techniczna produktu potwierdzająca parametry nawierzchni, - Certyfikat Bezpieczeństwa dla nawierzchni wydany przez akredytowaną jednostkę, - Autoryzacja producenta nawierzchni lub jego przedstawiciela wystawiona na przedmiotowe zadanie z potwierdzeniem udzielonej gwarancji na tą nawierzchnię, Podane w projekcie gotowe materiały oraz urządzenia i elementy wyposażenia stanowią przykład i mają na celu określenie parametrów technicznych, wytrzymałościowych i cech produktu. Dopuszcza się zastosowanie równoważnych rozwiązań technicznych i parametrów wytrzymałościowych materiałów jednakże nie gorszych i mniejszych od podanych w projekcie. Należy więc wszystkie podane parametry traktować jako minimalne.
