1 SPESYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OGRODZENIE NA SZKÓŁCE LEŚNEJ W HALICZANACH CPV Wznoszenie ogrodzeń ADRES INWESTYCJI : Szkółka leśna Haliczany Inwestor: Lasy Państwowe Nadleśnictwo Chełm Chełm ul. Hrubieszowska 123 OPRACOWAŁ : Andrzej Grabczak Chełm 2012 r.

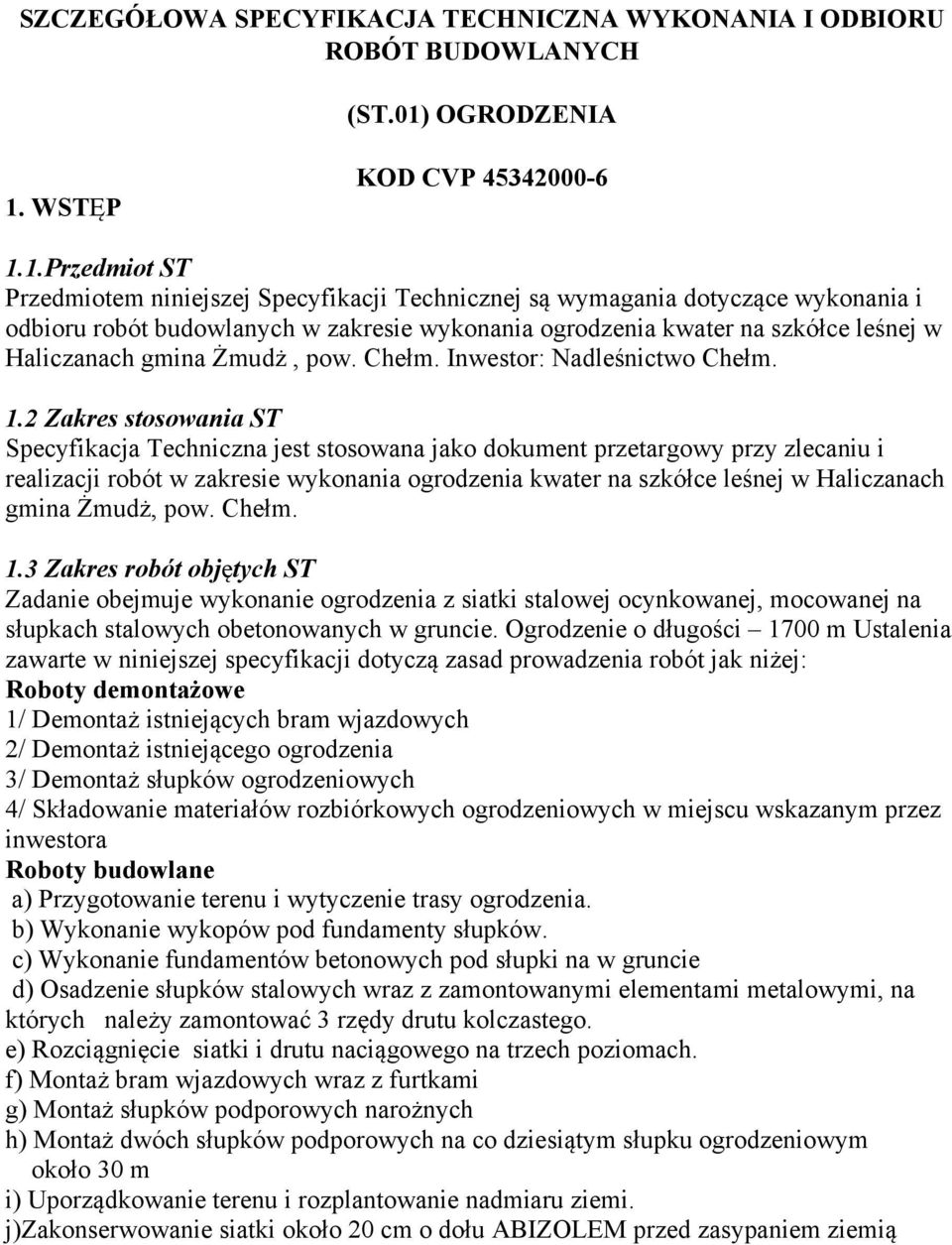

2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH (ST.01) OGRODZENIA 1. WSTĘP KOD CVP Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót budowlanych w zakresie wykonania ogrodzenia kwater na szkółce leśnej w Haliczanach gmina Żmudż, pow. Chełm. Inwestor: Nadleśnictwo Chełm. 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót w zakresie wykonania ogrodzenia kwater na szkółce leśnej w Haliczanach gmina Żmudż, pow. Chełm. 1.3 Zakres robót objętych ST Zadanie obejmuje wykonanie ogrodzenia z siatki stalowej ocynkowanej, mocowanej na słupkach stalowych obetonowanych w gruncie. Ogrodzenie o długości 1700 m Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót jak niżej: Roboty demontażowe 1/ Demontaż istniejących bram wjazdowych 2/ Demontaż istniejącego ogrodzenia 3/ Demontaż słupków ogrodzeniowych 4/ Składowanie materiałów rozbiórkowych ogrodzeniowych w miejscu wskazanym przez inwestora Roboty budowlane a) Przygotowanie terenu i wytyczenie trasy ogrodzenia. b) Wykonanie wykopów pod fundamenty słupków. c) Wykonanie fundamentów betonowych pod słupki na w gruncie d) Osadzenie słupków stalowych wraz z zamontowanymi elementami metalowymi, na których należy zamontować 3 rzędy drutu kolczastego. e) Rozciągnięcie siatki i drutu naciągowego na trzech poziomach. f) Montaż bram wjazdowych wraz z furtkami g) Montaż słupków podporowych narożnych h) Montaż dwóch słupków podporowych na co dziesiątym słupku ogrodzeniowym około 30 m i) Uporządkowanie terenu i rozplantowanie nadmiaru ziemi. j)zakonserwowanie siatki około 20 cm o dołu ABIZOLEM przed zasypaniem ziemią

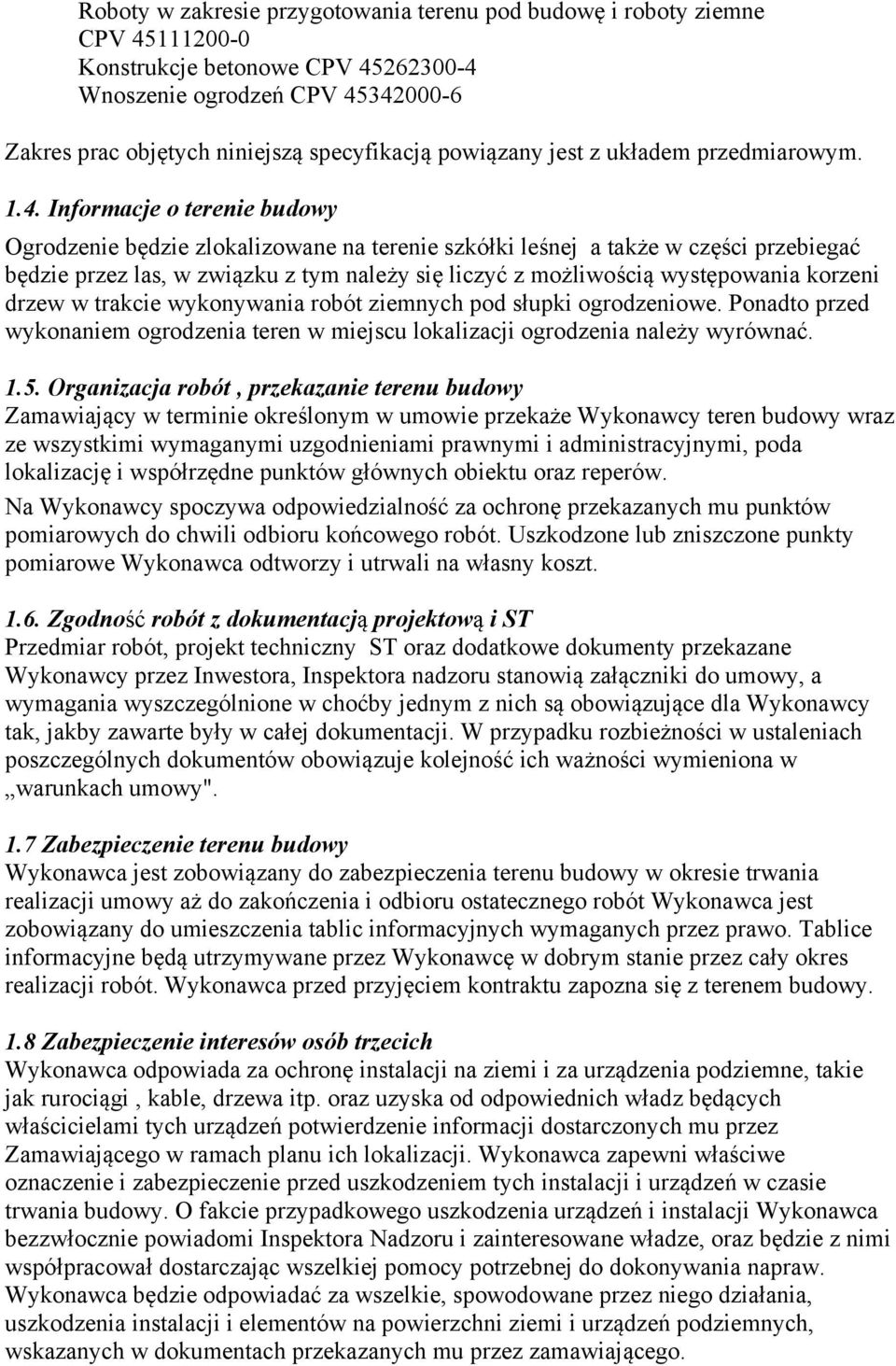

3 Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne CPV Konstrukcje betonowe CPV Wnoszenie ogrodzeń CPV Zakres prac objętych niniejszą specyfikacją powiązany jest z układem przedmiarowym Informacje o terenie budowy Ogrodzenie będzie zlokalizowane na terenie szkółki leśnej a także w części przebiegać będzie przez las, w związku z tym należy się liczyć z możliwością występowania korzeni drzew w trakcie wykonywania robót ziemnych pod słupki ogrodzeniowe. Ponadto przed wykonaniem ogrodzenia teren w miejscu lokalizacji ogrodzenia należy wyrównać Organizacja robót, przekazanie terenu budowy Zamawiający w terminie określonym w umowie przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, poda lokalizację i współrzędne punktów głównych obiektu oraz reperów. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone punkty pomiarowe Wykonawca odtworzy i utrwali na własny koszt Zgodność robót z dokumentacją projektową i ST Przedmiar robót, projekt techniczny ST oraz dodatkowe dokumenty przekazane Wykonawcy przez Inwestora, Inspektora nadzoru stanowią załączniki do umowy, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak, jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w warunkach umowy". 1.7 Zabezpieczenie terenu budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji umowy aż do zakończenia i odbioru ostatecznego robót Wykonawca jest zobowiązany do umieszczenia tablic informacyjnych wymaganych przez prawo. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Wykonawca przed przyjęciem kontraktu zapozna się z terenem budowy. 1.8 Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę instalacji na ziemi i za urządzenia podziemne, takie jak rurociągi, kable, drzewa itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia urządzeń i instalacji Wykonawca bezzwłocznie powiadomi Inspektora Nadzoru i zainteresowane władze, oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej do dokonywania napraw. Wykonawca będzie odpowiadać za wszelkie, spowodowane przez niego działania, uszkodzenia instalacji i elementów na powierzchni ziemi i urządzeń podziemnych, wskazanych w dokumentach przekazanych mu przez zamawiającego.

4 1.9 Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykonywania robót wykończeniowych Wykonawca będzie: a) utrzymywać teren budowy i wykopy w stanie bez wody stojącej, b) podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wzgląd na: 1) lokalizację baz, magazynów, składowisk, ukopów i dróg dojazdowych, 2) środki ostrożności i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b)zanieczyszczeniem powietrza pyłami i gazami, c)możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami na terenie budowy, w pomieszczeniach biurowych i magazynowych oraz w maszynach i pojazdach. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel wykonawcy Zabezpieczenie terenu szkółki przed zwierzyną leśną Wykonawca wykona ogrodzenie w całości wraz z bramami wjazdowymi, i dopiero przystąpi do demontaży istniejącego ogrodzenia. Spowodowane jest to przed zabezpieczeniem terenu upraw przed dostaniem się dzikiej zwierzyny na teren szkółki i zniszczenie upraw. Jest to niezbędny obowiązek Wykonawcy Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru ostatecznego Ograniczenie obciążeń osi pojazdów Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie gruntu i materiałów na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz co do przewozu nietypowych wagowo ładunków. Uwarunkowane jest to przed dewastacją runa leśnego w obrębie prowadzenia robót.

5 1.13 Stosowanie się do prawa i innych przepisów Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod. Wykonawca zobowiązany jest znać wszelkie przepisy wydane przez organy administracji państwowej i samorządowej, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzennie tych praw, przepisów i wytycznych podczas prowadzenia robót np. rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dn r. Nr 47, poz. 401) oraz Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169 poz. 1650) Określenia podstawowe Podstawowe określenia podane w niniejszej ST są tożsame z określeniami zawartymi w warunkach umownych Inwestora z Wykonawcą. 2. MATERIAŁY OGÓLNE WYMAGANIA 2.1. Wymagania ogólne dotyczące właściwości materiałów i wyrobów Przy wykonywaniu robót Wykonawca winien stosować wyroby o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym robotom i obiektom spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 ustawy Prawo budowlane, dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie, a także z wymaganiami określonymi w szczegółowych specyfikacjach technicznych. Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót budowanych, jeżeli został oznakowany znakiem CE albo znakiem budowlanym. Wszystkie nazwy handlowe użyte w Specyfikacji Technicznej lub w przedmiarze robót należy jedynie traktować jako definicję standardu, a nie jako wskazanie konkretnego produktu do zastosowania Wymagania ogólne dotyczące przechowywania, transportu, warunków dostaw, składowania i kontroli jakości materiałów i wyrobów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą potrzebne do robót były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z użytkownikiem Wymagania dotyczące wbudowanych materiałów Wykonawca jest odpowiedzialny, aby wszystkie materiały, elementy budowlane i urządzenia wbudowane, montowane lub instalowane w trakcie realizacji robót budowlanych odpowiadały wymaganiom określonym w art. 10 ustawy Prawo Budowlane oraz w szczegółowych specyfikacjach technicznych. Oznacza to, że każdy produkt dostarczony na plac budowy będzie oznakowany znakiem CE, albo oznakowany polskim znakiem budowlanym. Wraz z tymi znakami winna być dołączona informacja zawierająca: -określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób budowlany -identyfikację wyrobu budowlanego zawierającą : nazwę, nazwę handlową, typ, odmianę, gatunek i klasę wg PN lub AT -numer i rok publikacji Polskiej Normy wyrobu lub aprobaty technicznej, z którą potwierdzono zgodność wyrobu budowlanego - numer i datę wystawienia krajowej deklaracji zgodności -inne dane, jeżeli wynika to z PN lub AT -nazwę jednostki certyfikującej, jeżeli taka jednostka brała udział w zastosowanym systemie oceny zgodności wyrobu budowlanego. Znak budowlany winien być

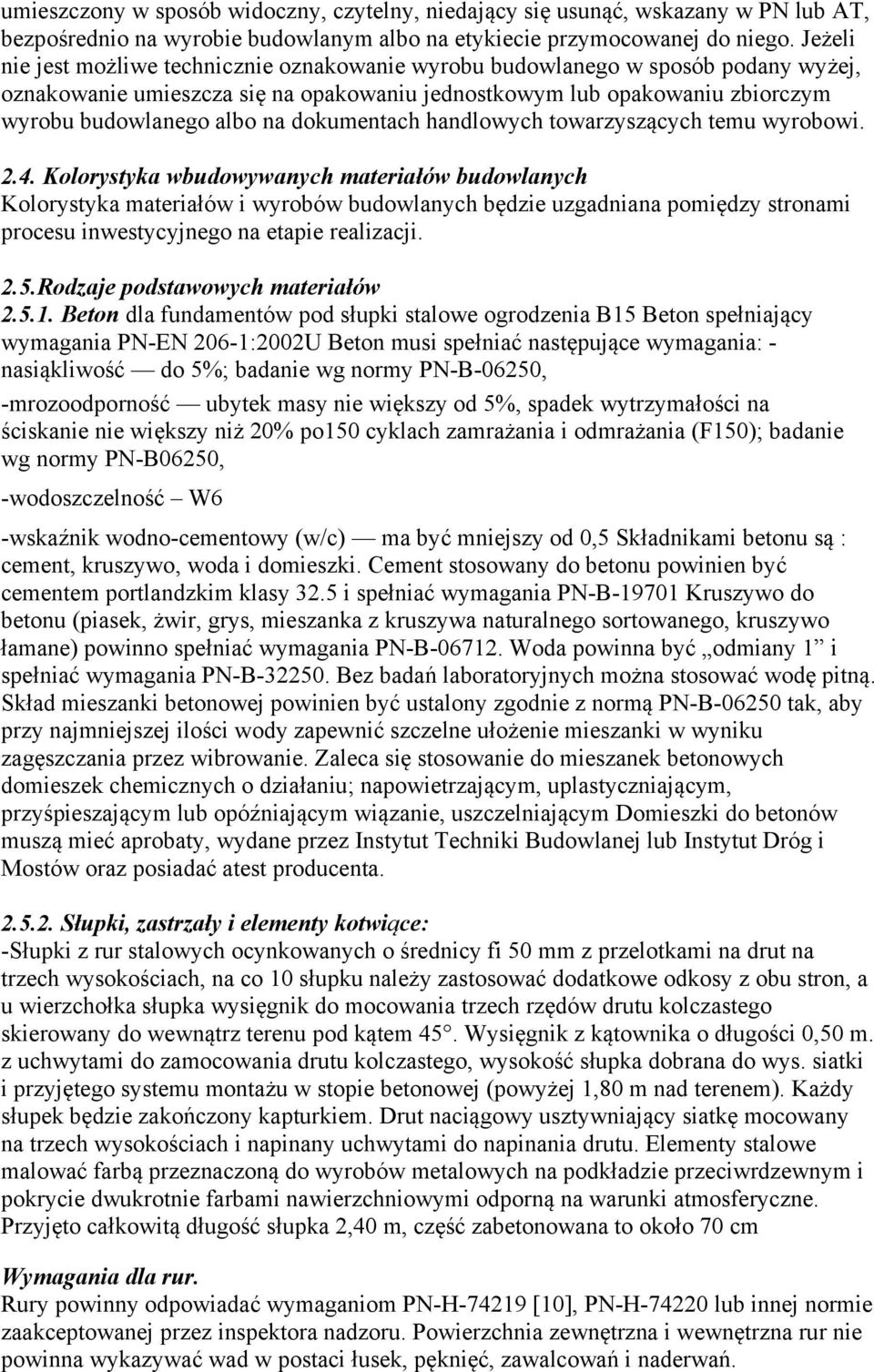

6 umieszczony w sposób widoczny, czytelny, niedający się usunąć, wskazany w PN lub AT, bezpośrednio na wyrobie budowlanym albo na etykiecie przymocowanej do niego. Jeżeli nie jest możliwe technicznie oznakowanie wyrobu budowlanego w sposób podany wyżej, oznakowanie umieszcza się na opakowaniu jednostkowym lub opakowaniu zbiorczym wyrobu budowlanego albo na dokumentach handlowych towarzyszących temu wyrobowi Kolorystyka wbudowywanych materiałów budowlanych Kolorystyka materiałów i wyrobów budowlanych będzie uzgadniana pomiędzy stronami procesu inwestycyjnego na etapie realizacji. 2.5.Rodzaje podstawowych materiałów Beton dla fundamentów pod słupki stalowe ogrodzenia B15 Beton spełniający wymagania PN-EN 206-1:2002U Beton musi spełniać następujące wymagania: - nasiąkliwość do 5%; badanie wg normy PN-B-06250, -mrozoodporność ubytek masy nie większy od 5%, spadek wytrzymałości na ściskanie nie większy niż 20% po150 cyklach zamrażania i odmrażania (F150); badanie wg normy PN-B06250, -wodoszczelność W6 -wskaźnik wodno-cementowy (w/c) ma być mniejszy od 0,5 Składnikami betonu są : cement, kruszywo, woda i domieszki. Cement stosowany do betonu powinien być cementem portlandzkim klasy 32.5 i spełniać wymagania PN-B Kruszywo do betonu (piasek, żwir, grys, mieszanka z kruszywa naturalnego sortowanego, kruszywo łamane) powinno spełniać wymagania PN-B Woda powinna być odmiany 1 i spełniać wymagania PN-B Bez badań laboratoryjnych można stosować wodę pitną. Skład mieszanki betonowej powinien być ustalony zgodnie z normą PN-B tak, aby przy najmniejszej ilości wody zapewnić szczelne ułożenie mieszanki w wyniku zagęszczania przez wibrowanie. Zaleca się stosowanie do mieszanek betonowych domieszek chemicznych o działaniu; napowietrzającym, uplastyczniającym, przyśpieszającym lub opóźniającym wiązanie, uszczelniającym Domieszki do betonów muszą mieć aprobaty, wydane przez Instytut Techniki Budowlanej lub Instytut Dróg i Mostów oraz posiadać atest producenta Słupki, zastrzały i elementy kotwiące: -Słupki z rur stalowych ocynkowanych o średnicy fi 50 mm z przelotkami na drut na trzech wysokościach, na co 10 słupku należy zastosować dodatkowe odkosy z obu stron, a u wierzchołka słupka wysięgnik do mocowania trzech rzędów drutu kolczastego skierowany do wewnątrz terenu pod kątem 45. Wysięgnik z kątownika o długości 0,50 m. z uchwytami do zamocowania drutu kolczastego, wysokość słupka dobrana do wys. siatki i przyjętego systemu montażu w stopie betonowej (powyżej 1,80 m nad terenem). Każdy słupek będzie zakończony kapturkiem. Drut naciągowy usztywniający siatkę mocowany na trzech wysokościach i napinany uchwytami do napinania drutu. Elementy stalowe malować farbą przeznaczoną do wyrobów metalowych na podkładzie przeciwrdzewnym i pokrycie dwukrotnie farbami nawierzchniowymi odporną na warunki atmosferyczne. Przyjęto całkowitą długość słupka 2,40 m, część zabetonowana to około 70 cm Wymagania dla rur. Rury powinny odpowiadać wymaganiom PN-H [10], PN-H lub innej normie zaakceptowanej przez inspektora nadzoru. Powierzchnia zewnętrzna i wewnętrzna rur nie powinna wykazywać wad w postaci łusek, pęknięć, zawalcowań i naderwań.

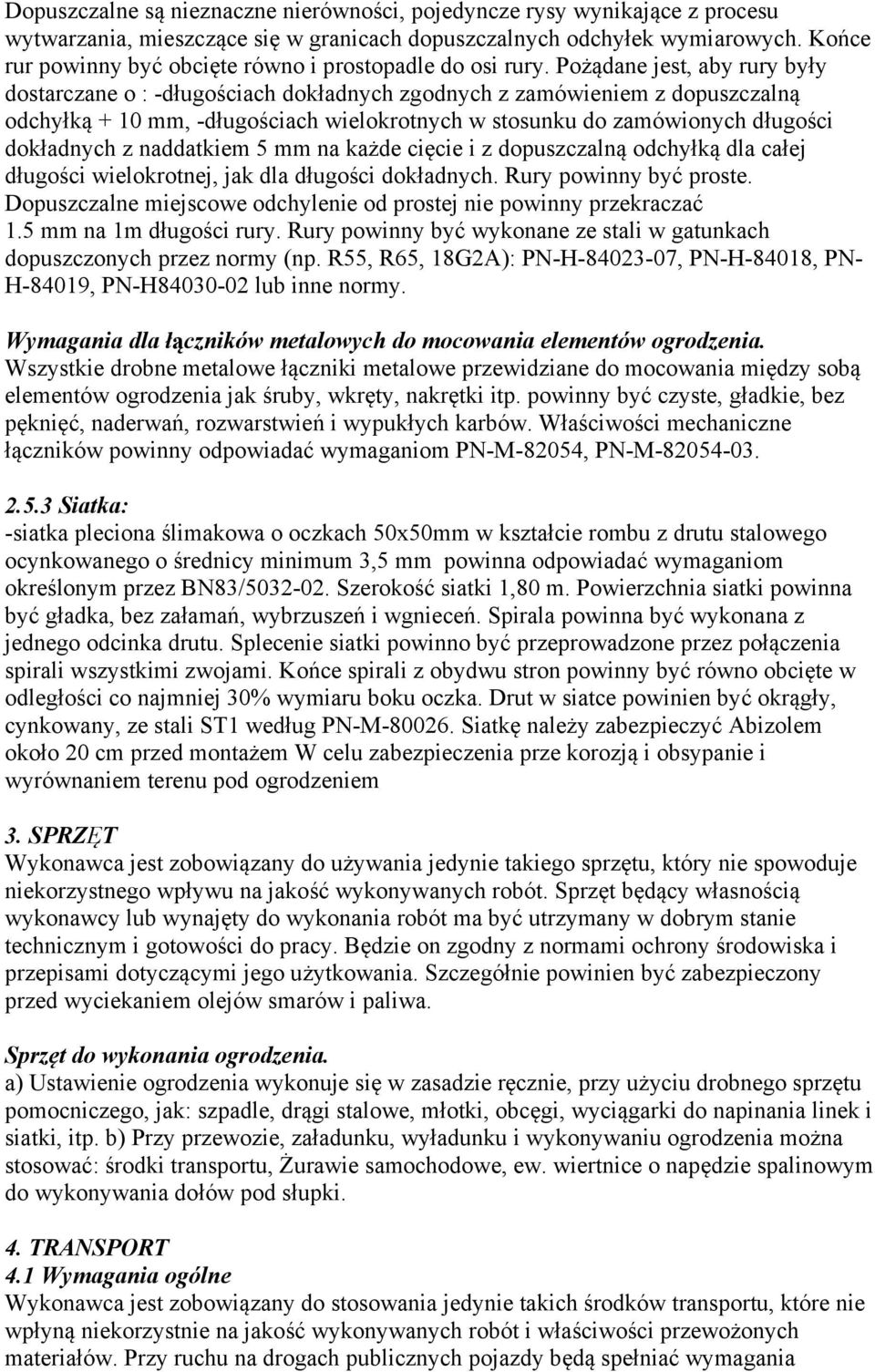

7 Dopuszczalne są nieznaczne nierówności, pojedyncze rysy wynikające z procesu wytwarzania, mieszczące się w granicach dopuszczalnych odchyłek wymiarowych. Końce rur powinny być obcięte równo i prostopadle do osi rury. Pożądane jest, aby rury były dostarczane o : -długościach dokładnych zgodnych z zamówieniem z dopuszczalną odchyłką + 10 mm, -długościach wielokrotnych w stosunku do zamówionych długości dokładnych z naddatkiem 5 mm na każde cięcie i z dopuszczalną odchyłką dla całej długości wielokrotnej, jak dla długości dokładnych. Rury powinny być proste. Dopuszczalne miejscowe odchylenie od prostej nie powinny przekraczać 1.5 mm na 1m długości rury. Rury powinny być wykonane ze stali w gatunkach dopuszczonych przez normy (np. R55, R65, 18G2A): PN-H , PN-H-84018, PN- H-84019, PN-H lub inne normy. Wymagania dla łączników metalowych do mocowania elementów ogrodzenia. Wszystkie drobne metalowe łączniki metalowe przewidziane do mocowania między sobą elementów ogrodzenia jak śruby, wkręty, nakrętki itp. powinny być czyste, gładkie, bez pęknięć, naderwań, rozwarstwień i wypukłych karbów. Właściwości mechaniczne łączników powinny odpowiadać wymaganiom PN-M-82054, PN-M Siatka: -siatka pleciona ślimakowa o oczkach 50x50mm w kształcie rombu z drutu stalowego ocynkowanego o średnicy minimum 3,5 mm powinna odpowiadać wymaganiom określonym przez BN83/ Szerokość siatki 1,80 m. Powierzchnia siatki powinna być gładka, bez załamań, wybrzuszeń i wgnieceń. Spirala powinna być wykonana z jednego odcinka drutu. Splecenie siatki powinno być przeprowadzone przez połączenia spirali wszystkimi zwojami. Końce spirali z obydwu stron powinny być równo obcięte w odległości co najmniej 30% wymiaru boku oczka. Drut w siatce powinien być okrągły, cynkowany, ze stali ST1 według PN-M Siatkę należy zabezpieczyć Abizolem około 20 cm przed montażem W celu zabezpieczenia prze korozją i obsypanie i wyrównaniem terenu pod ogrodzeniem 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt będący własnością wykonawcy lub wynajęty do wykonania robót ma być utrzymany w dobrym stanie technicznym i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Szczegółnie powinien być zabezpieczony przed wyciekaniem olejów smarów i paliwa. Sprzęt do wykonania ogrodzenia. a) Ustawienie ogrodzenia wykonuje się w zasadzie ręcznie, przy użyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi, wyciągarki do napinania linek i siatki, itp. b) Przy przewozie, załadunku, wyładunku i wykonywaniu ogrodzenia można stosować: środki transportu, Żurawie samochodowe, ew. wiertnice o napędzie spalinowym do wykonywania dołów pod słupki. 4. TRANSPORT 4.1 Wymagania ogólne Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania

8 dotyczących przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. A szczególnie roboty transporter tak prowadzić aby dokonać jak najmniej zniszczeń w poszyciu leśnym i drzewostanie. Uwaga: Materiały uzyskane z rozbiórek, powierzchniowych robót ziemnych, oczyszczenia terenu stanowią własność Inwestora i obowiązkiem Wykonawcy jest ich wywiezienie z placu budowy, w miejsce wskazane przez Inwestora. Wszelkich opłat z tym związanych (np. utylizacja i unieszkodliwienie)pomosi Inwestor. Zgodnie z technologia do transportu proponuje się użyć takich środków transportu, jak: a) ciągnik kołowy, b) samochód dostawczy, c) samochód skrzyniowy, d) przyczepa skrzyniowa Wymagania szczegółowe a) Siatkę metalową i słupki należy przewozić środkami transportu, w warunkach zabezpieczających je przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. b) Śruby, wkręty, nakrętki itp. powinno się przewozić w warunkach zabezpieczających wyroby przed korozją i uszkodzeniami mechanicznymi. W przypadku stosowania do transportu palet, opakowania powinny być zabezpieczone przed przemieszczaniem się, np. za pomocą taśmy stalowej lub folii termokurczliwej. 5. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykowywanych robót.. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robót zostaną poprawione przez Wykonawcę na własny koszt Wymagania dotyczące wykonania robót Dokładność wyznaczenia i wykonania wykopu Przy wykonywaniu wykopów pod fundamenty ogrodzenia zasadnicze linie ogrodzenia powinny być wytyczone. Wytyczenie zasadniczych linii na ławach powinno być sprawdzane przez nadzór techniczny Inwestora. Tyczenie obrysu wykopu powinno być wykonane z dokładnością do +/ 5 cm dla wyznaczenia charakterystycznych punktów załamania. Różnice w stosunku do projektowanych rzędnych robót ziemnych nie może przekroczyć +1 cm i -3 cm Wymagania podstawowe Roboty ziemne należy prowadzić zgodne z obowiązującymi przepisami. a) Przewiduje się wykonywanie wykopów ręcznie, lub wiertnicami mechanicznymi b) Wykopy powinny być wykonywane w takim okresie, aby po ich zakończeniu można było przystąpić natychmiast do wykonywania przewidzianych w nich robót i szybko zlikwidować wykopy przez ich zasypanie Wytyczne fundamentowania słupków

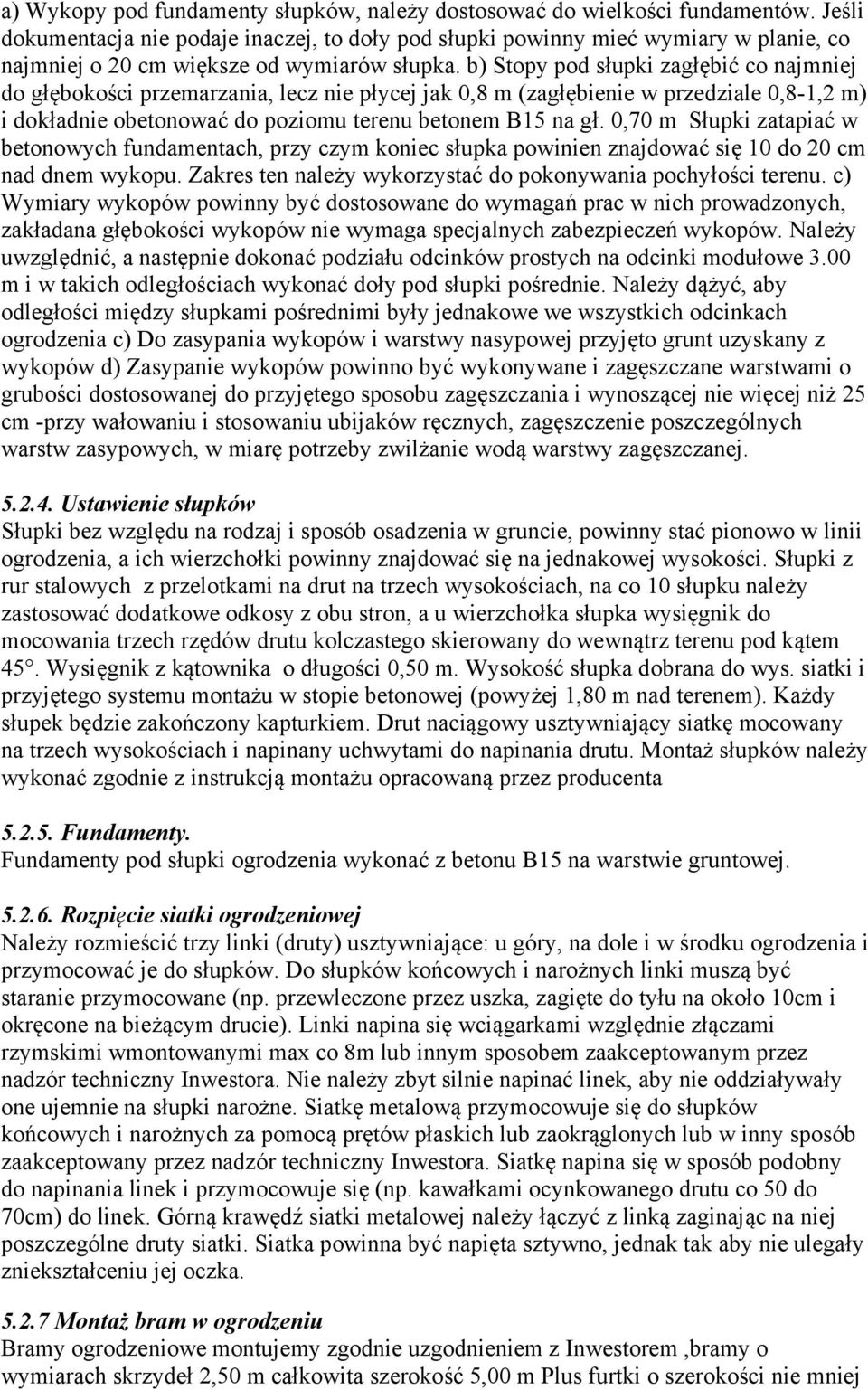

9 a) Wykopy pod fundamenty słupków, należy dostosować do wielkości fundamentów. Jeśli dokumentacja nie podaje inaczej, to doły pod słupki powinny mieć wymiary w planie, co najmniej o 20 cm większe od wymiarów słupka. b) Stopy pod słupki zagłębić co najmniej do głębokości przemarzania, lecz nie płycej jak 0,8 m (zagłębienie w przedziale 0,8-1,2 m) i dokładnie obetonować do poziomu terenu betonem B15 na gł. 0,70 m Słupki zatapiać w betonowych fundamentach, przy czym koniec słupka powinien znajdować się 10 do 20 cm nad dnem wykopu. Zakres ten należy wykorzystać do pokonywania pochyłości terenu. c) Wymiary wykopów powinny być dostosowane do wymagań prac w nich prowadzonych, zakładana głębokości wykopów nie wymaga specjalnych zabezpieczeń wykopów. Należy uwzględnić, a następnie dokonać podziału odcinków prostych na odcinki modułowe 3.00 m i w takich odległościach wykonać doły pod słupki pośrednie. Należy dążyć, aby odległości między słupkami pośrednimi były jednakowe we wszystkich odcinkach ogrodzenia c) Do zasypania wykopów i warstwy nasypowej przyjęto grunt uzyskany z wykopów d) Zasypanie wykopów powinno być wykonywane i zagęszczane warstwami o grubości dostosowanej do przyjętego sposobu zagęszczania i wynoszącej nie więcej niż 25 cm -przy wałowaniu i stosowaniu ubijaków ręcznych, zagęszczenie poszczególnych warstw zasypowych, w miarę potrzeby zwilżanie wodą warstwy zagęszczanej Ustawienie słupków Słupki bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości. Słupki z rur stalowych z przelotkami na drut na trzech wysokościach, na co 10 słupku należy zastosować dodatkowe odkosy z obu stron, a u wierzchołka słupka wysięgnik do mocowania trzech rzędów drutu kolczastego skierowany do wewnątrz terenu pod kątem 45. Wysięgnik z kątownika o długości 0,50 m. Wysokość słupka dobrana do wys. siatki i przyjętego systemu montażu w stopie betonowej (powyżej 1,80 m nad terenem). Każdy słupek będzie zakończony kapturkiem. Drut naciągowy usztywniający siatkę mocowany na trzech wysokościach i napinany uchwytami do napinania drutu. Montaż słupków należy wykonać zgodnie z instrukcją montażu opracowaną przez producenta Fundamenty. Fundamenty pod słupki ogrodzenia wykonać z betonu B15 na warstwie gruntowej Rozpięcie siatki ogrodzeniowej Należy rozmieścić trzy linki (druty) usztywniające: u góry, na dole i w środku ogrodzenia i przymocować je do słupków. Do słupków końcowych i narożnych linki muszą być staranie przymocowane (np. przewleczone przez uszka, zagięte do tyłu na około 10cm i okręcone na bieżącym drucie). Linki napina się wciągarkami względnie złączami rzymskimi wmontowanymi max co 8m lub innym sposobem zaakceptowanym przez nadzór techniczny Inwestora. Nie należy zbyt silnie napinać linek, aby nie oddziaływały one ujemnie na słupki narożne. Siatkę metalową przymocowuje się do słupków końcowych i narożnych za pomocą prętów płaskich lub zaokrąglonych lub w inny sposób zaakceptowany przez nadzór techniczny Inwestora. Siatkę napina się w sposób podobny do napinania linek i przymocowuje się (np. kawałkami ocynkowanego drutu co 50 do 70cm) do linek. Górną krawędź siatki metalowej należy łączyć z linką zaginając na niej poszczególne druty siatki. Siatka powinna być napięta sztywno, jednak tak aby nie ulegały zniekształceniu jej oczka Montaż bram w ogrodzeniu Bramy ogrodzeniowe montujemy zgodnie uzgodnieniem z Inwestorem,bramy o wymiarach skrzydeł 2,50 m całkowita szerokość 5,00 m Plus furtki o szerokości nie mniej

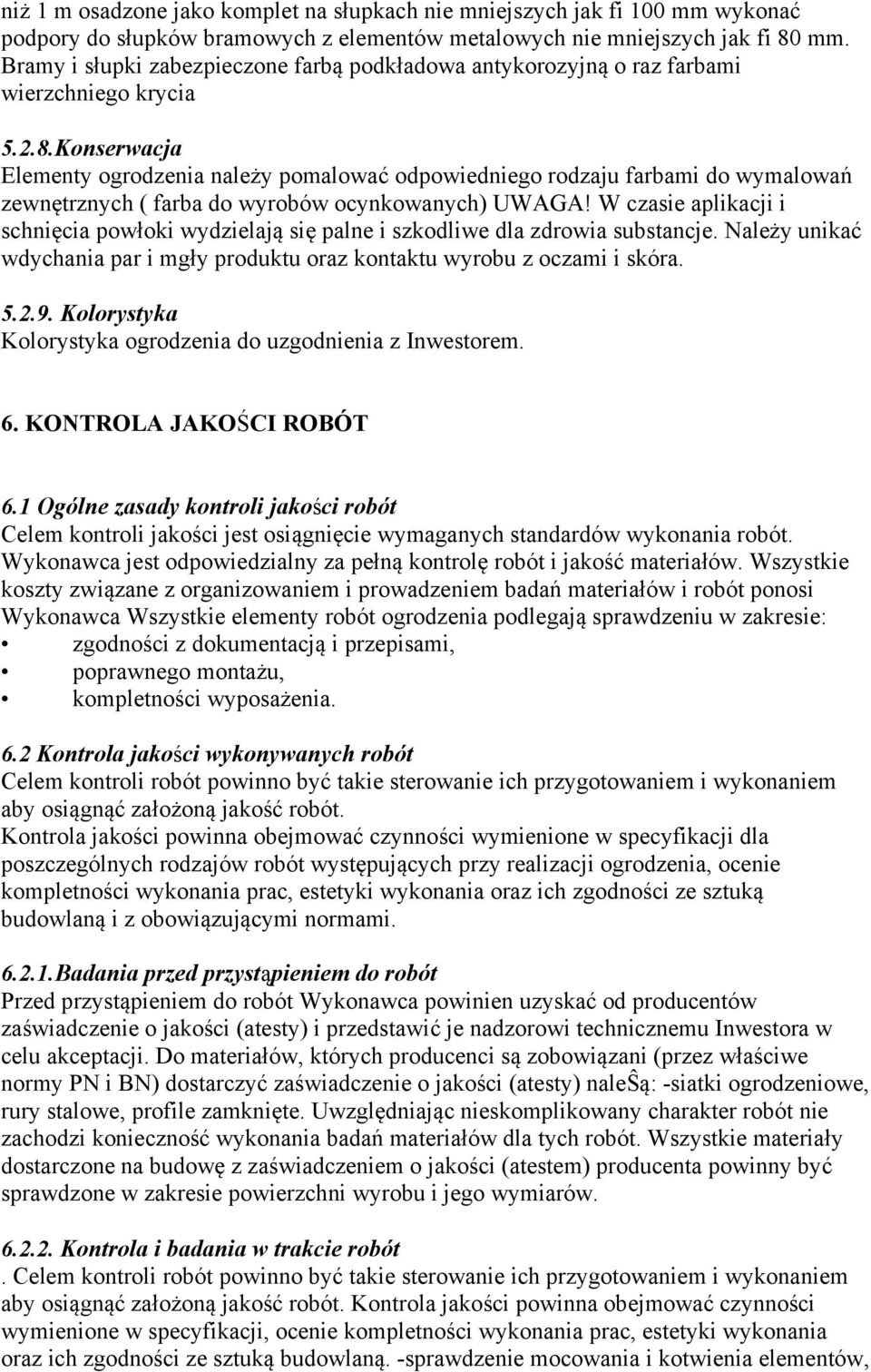

10 niż 1 m osadzone jako komplet na słupkach nie mniejszych jak fi 100 mm wykonać podpory do słupków bramowych z elementów metalowych nie mniejszych jak fi 80 mm. Bramy i słupki zabezpieczone farbą podkładowa antykorozyjną o raz farbami wierzchniego krycia Konserwacja Elementy ogrodzenia należy pomalować odpowiedniego rodzaju farbami do wymalowań zewnętrznych ( farba do wyrobów ocynkowanych) UWAGA! W czasie aplikacji i schnięcia powłoki wydzielają się palne i szkodliwe dla zdrowia substancje. Należy unikać wdychania par i mgły produktu oraz kontaktu wyrobu z oczami i skóra Kolorystyka Kolorystyka ogrodzenia do uzgodnienia z Inwestorem. 6. KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót Celem kontroli jakości jest osiągnięcie wymaganych standardów wykonania robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakość materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca Wszystkie elementy robót ogrodzenia podlegają sprawdzeniu w zakresie: zgodności z dokumentacją i przepisami, poprawnego montażu, kompletności wyposażenia. 6.2 Kontrola jakości wykonywanych robót Celem kontroli robót powinno być takie sterowanie ich przygotowaniem i wykonaniem aby osiągnąć założoną jakość robót. Kontrola jakości powinna obejmować czynności wymienione w specyfikacji dla poszczególnych rodzajów robót występujących przy realizacji ogrodzenia, ocenie kompletności wykonania prac, estetyki wykonania oraz ich zgodności ze sztuką budowlaną i z obowiązującymi normami Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenie o jakości (atesty) i przedstawić je nadzorowi technicznemu Inwestora w celu akceptacji. Do materiałów, których producenci są zobowiązani (przez właściwe normy PN i BN) dostarczyć zaświadczenie o jakości (atesty) naleŝą: -siatki ogrodzeniowe, rury stalowe, profile zamknięte. Uwzględniając nieskomplikowany charakter robót nie zachodzi konieczność wykonania badań materiałów dla tych robót. Wszystkie materiały dostarczone na budowę z zaświadczeniem o jakości (atestem) producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów Kontrola i badania w trakcie robót. Celem kontroli robót powinno być takie sterowanie ich przygotowaniem i wykonaniem aby osiągnąć założoną jakość robót. Kontrola jakości powinna obejmować czynności wymienione w specyfikacji, ocenie kompletności wykonania prac, estetyki wykonania oraz ich zgodności ze sztuką budowlaną. -sprawdzenie mocowania i kotwienia elementów,

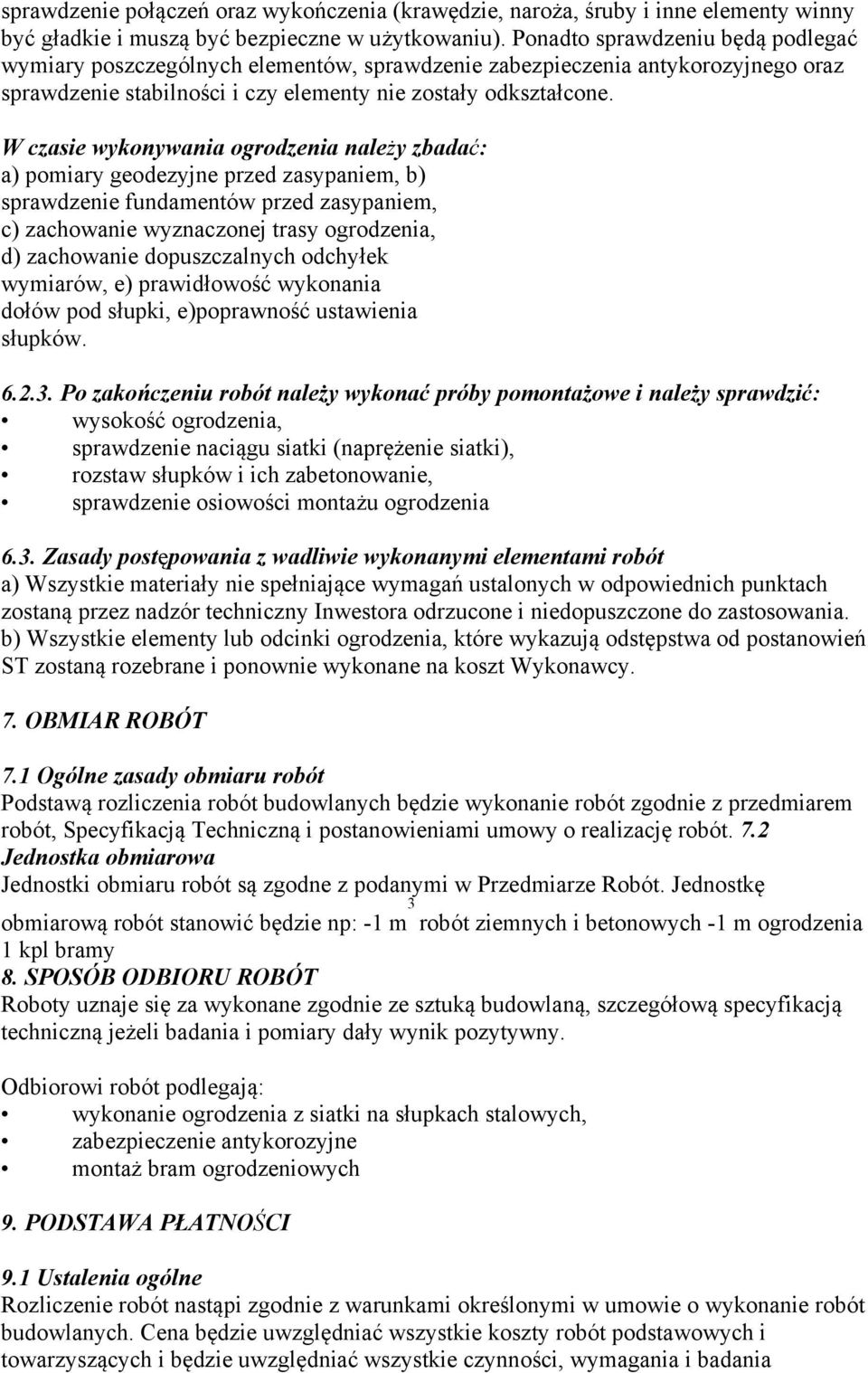

11 sprawdzenie połączeń oraz wykończenia (krawędzie, naroża, śruby i inne elementy winny być gładkie i muszą być bezpieczne w użytkowaniu). Ponadto sprawdzeniu będą podlegać wymiary poszczególnych elementów, sprawdzenie zabezpieczenia antykorozyjnego oraz sprawdzenie stabilności i czy elementy nie zostały odkształcone. W czasie wykonywania ogrodzenia należy zbadać: a) pomiary geodezyjne przed zasypaniem, b) sprawdzenie fundamentów przed zasypaniem, c) zachowanie wyznaczonej trasy ogrodzenia, d) zachowanie dopuszczalnych odchyłek wymiarów, e) prawidłowość wykonania dołów pod słupki, e)poprawność ustawienia słupków Po zakończeniu robót należy wykonać próby pomontażowe i należy sprawdzić: wysokość ogrodzenia, sprawdzenie naciągu siatki (naprężenie siatki), rozstaw słupków i ich zabetonowanie, sprawdzenie osiowości montażu ogrodzenia 6.3. Zasady postępowania z wadliwie wykonanymi elementami robót a) Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach zostaną przez nadzór techniczny Inwestora odrzucone i niedopuszczone do zastosowania. b) Wszystkie elementy lub odcinki ogrodzenia, które wykazują odstępstwa od postanowień ST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1 Ogólne zasady obmiaru robót Podstawą rozliczenia robót budowlanych będzie wykonanie robót zgodnie z przedmiarem robót, Specyfikacją Techniczną i postanowieniami umowy o realizację robót. 7.2 Jednostka obmiarowa Jednostki obmiaru robót są zgodne z podanymi w Przedmiarze Robót. Jednostkę obmiarową robót stanowić będzie np: -1 m 3 robót ziemnych i betonowych -1 m ogrodzenia 1 kpl bramy 8. SPOSÓB ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie ze sztuką budowlaną, szczegółową specyfikacją techniczną jeżeli badania i pomiary dały wynik pozytywny. Odbiorowi robót podlegają: wykonanie ogrodzenia z siatki na słupkach stalowych, zabezpieczenie antykorozyjne montaż bram ogrodzeniowych 9. PODSTAWA PŁATNOŚCI 9.1 Ustalenia ogólne Rozliczenie robót nastąpi zgodnie z warunkami określonymi w umowie o wykonanie robót budowlanych. Cena będzie uwzględniać wszystkie koszty robót podstawowych i towarzyszących i będzie uwzględniać wszystkie czynności, wymagania i badania

12 składające się na jej wykonanie w sposób kompletny w tym: -robociznę bezpośrednią wraz z towarzyszącymi kosztami. -wartość zużytych materiałów wraz kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, -wartość pracy sprzętu wraz z towarzyszącymi kosztami, -koszty pośrednie, zysk kalkulacyjny i ryzyko, - podatki obliczone zgodnie z obowiązującymi przepisami, Cena wykonania robót poza robotami zasadniczymi obejmuje następujące roboty tymczasowe i prace towarzyszące: prace geodezyjne związane z wyznaczeniem przebiegu ogrodzenia, realizacja i inwentaryzacja powykonawcza robót, przejęcie i odprowadzenie wód opadowych z wykopów, dostarczenie materiałów, sprzętu oraz ich składowanie, wykonanie niezbędnych tymczasowych nawierzchni komunikacyjnych, wywóz z terenu budowy materiałów zbędnych, uporządkowanie placu budowy po robotach oraz wszystkie inne roboty nie wymienione, które są niezbędne do kompletnego wykonania robót objętych niniejszą ST jakie mogą okazać się konieczne do wykonania całego zakresu robót w sposób kompletny, 9.2. Pozostałe ustalenia Płatność za wykonany i odebrany przedmiot zamówienia, budowę ogrodzenia, odbędzie się na podstawie oceny jakości wykonanych robót w zakresie robót podstawowych wraz z pracami przygotowawczymi i uporządkowaniem terenu oraz inwentaryzacją geodezyjną. 10. DOKUMENTY ODNIESIENIA Najważniejsze przepisy związane z wykonywaniem robót budowlanych: 1. Ustawa z dnia 7 lipca 1994 r. -Prawo budowlane (Dz. U. z 2010 r. nr 243, poz z późniejszymi zmianami ). 2. Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2010 r. nr 113, poz. 759 z późniejszymi zmianami ) 3. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92, poz. 881 z późniejszymi zmianami). 4. Ustawa z dnia 24 sierpnia 1991 r. -o ochronie przeciwpoŝarowej (Dz. U. z 2009 r. nr 178, poz z późniejszymi zmianami). 5. Ustawa z dnia 21 grudnia 2000 r. -o dozorze technicznym (Dz. U. nr 122, poz z późn. zm.). 6. Ustawa z dnia 27 kwietnia 2001 r. -Prawo ochrony środowiska (Dz. U. z 2008 r. nr 25, poz. 150 z późn. zm.). 7. Ustawa z dnia 21 marca 1985 r. -o drogach publicznych (Dz. U. z 2007 r. nr 19, poz. 115 z późniejszymi zmianami ). 8. Ustawa z dnia 27 kwietnia 2001 O odpadach (Dz. U. z 2010 r. nr 185, poz z późniejszymi zmianami). 9. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z r.-w sprawie rodzaju i zakresu opracowań geodezyjno kartograficznych obowiązujących w budownictwie (Dz. U. nr.25, poz. 133 z późniejszymi zmianami ). 10. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. -w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47, poz. 401 z późniejszymi zmianami). 11. Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r., w sprawie katalogu odpadów. (Dz. U. nr 112 poz z późniejszymi zmianami). 12. Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. -w sprawie systemów oceny zgodności wymagań jakie powinny spełniać modyfikowane jednostki uczestniczące w ocenie zgodności oraz sposobu oznaczenia wyrobów budowlanych

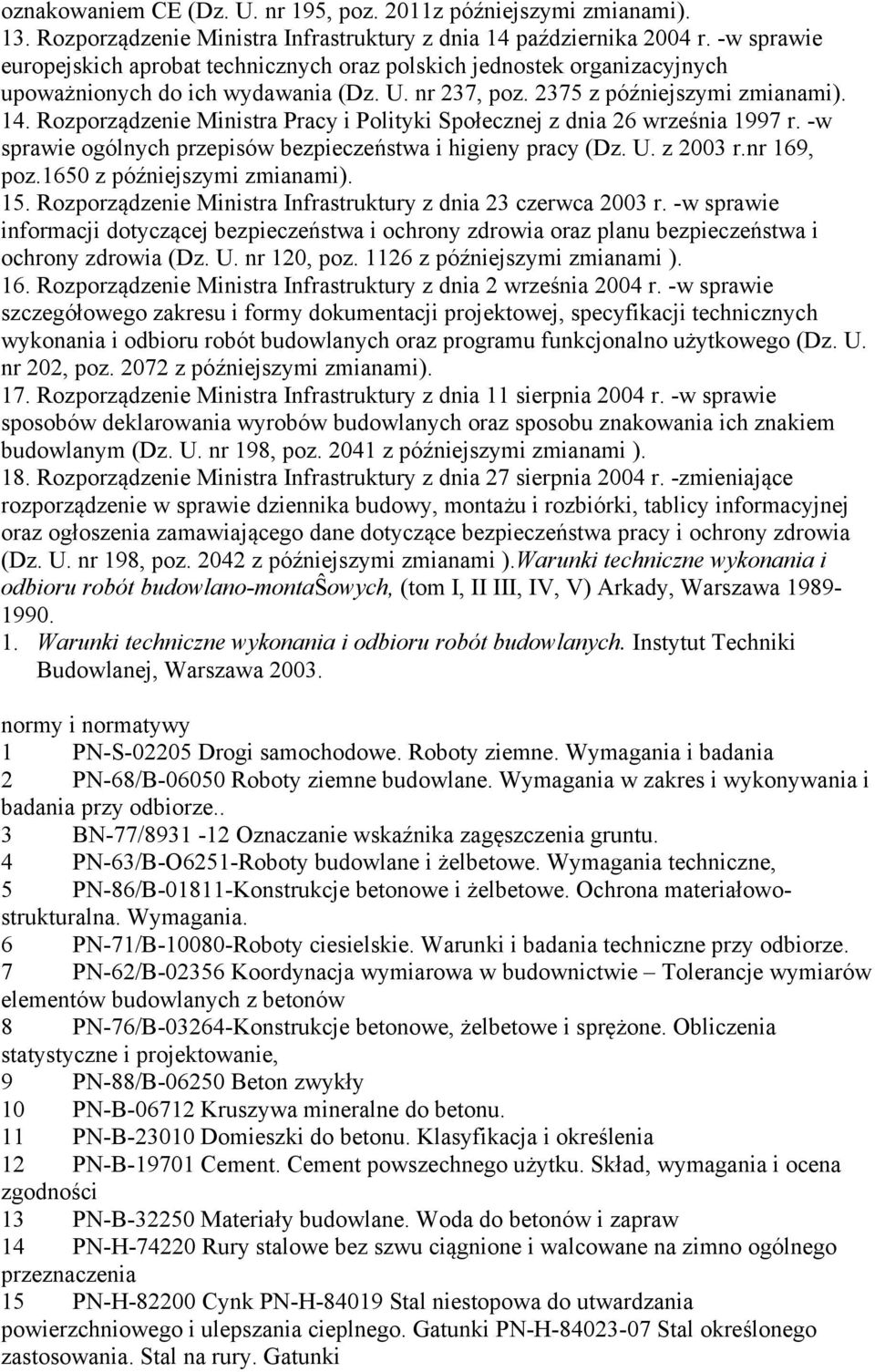

13 oznakowaniem CE (Dz. U. nr 195, poz. 2011z późniejszymi zmianami). 13. Rozporządzenie Ministra Infrastruktury z dnia 14 października 2004 r. -w sprawie europejskich aprobat technicznych oraz polskich jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. nr 237, poz z późniejszymi zmianami). 14. Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. -w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r.nr 169, poz.1650 z późniejszymi zmianami). 15. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. -w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120, poz z późniejszymi zmianami ). 16. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. -w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz. U. nr 202, poz z późniejszymi zmianami). 17. Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. -w sprawie sposobów deklarowania wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198, poz z późniejszymi zmianami ). 18. Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2004 r. -zmieniające rozporządzenie w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zamawiającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. nr 198, poz z późniejszymi zmianami ).Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych, (tom I, II III, IV, V) Arkady, Warszawa Warunki techniczne wykonania i odbioru robót budowlanych. Instytut Techniki Budowlanej, Warszawa normy i normatywy 1 PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania 2 PN-68/B Roboty ziemne budowlane. Wymagania w zakres i wykonywania i badania przy odbiorze.. 3 BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu. 4 PN-63/B-O6251-Roboty budowlane i żelbetowe. Wymagania techniczne, 5 PN-86/B Konstrukcje betonowe i żelbetowe. Ochrona materiałowostrukturalna. Wymagania. 6 PN-71/B Roboty ciesielskie. Warunki i badania techniczne przy odbiorze. 7 PN-62/B Koordynacja wymiarowa w budownictwie Tolerancje wymiarów elementów budowlanych z betonów 8 PN-76/B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statystyczne i projektowanie, 9 PN-88/B Beton zwykły 10 PN-B Kruszywa mineralne do betonu. 11 PN-B Domieszki do betonu. Klasyfikacja i określenia 12 PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 13 PN-B Materiały budowlane. Woda do betonów i zapraw 14 PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia 15 PN-H Cynk PN-H Stal niestopowa do utwardzania powierzchniowego i ulepszania cieplnego. Gatunki PN-H Stal określonego zastosowania. Stal na rury. Gatunki
