1 Wysokosprawna sprężarka bezolejowa

2 ROBOX SCREW: najlepszy wybór dla wielu zastosowań W przemyśle, głównym polem do zastosowania sprężarki RO- BOX SCREW są układy transportu pneumatycznego, do przesyłu materiałów sypkich i granulatów. ROBOX SCREW zapewnia pracę przy niższej temperaturze (do 20% w porównaniu z innymi technologiami), bez niebezpieczeństwa pogorszenia jakości lub zanieczyszczenia transportowanego materiału (technologia bezolejowa). Agregat firmy Robuschi wytwarza ciśnienie do 2,5 bar(g), gwarantując jednocześnie najwyższą sprawność energetyczną. Dla oczyszczalni ścieków zużycie energii to ponad 60% kosztów w skali roku. Dlatego agregat ROBOX SCREW, a zwłaszcza jego wersja Low Pressure, jest najlepszą odpowiedzią na potrzebę redukcji kosztów, pozwalając na oszczędności do 30 % w porównaniu z innymi technologiami. Sprężarka firmy Robuschi może stać się optymalnym wyborem dla oczyszczalni ścieków, gdyż dzięki wewnętrznej kompresji, zapewnia największą ilość powietrza przy znacznie niższym zużyciu energii, zabezpieczając jednocześnie cały układ napowietrzania przed zapchaniem, poprzez zastosowanie tłumików bez materiałów wygłuszających. Stwarzając możliwość pracy przy ciśnieniu również powyżej 1 bar, agregat ROBOX SCREW może być stosowany do napowietrzania zbiorników o znacznej głębokości. Wraz z niezwykle cichą pracą (<70 dba) sprawia to, że agregat ROBOX SCREW doskonale wpisuje się w coraz bardziej akcentowaną potrzebę jak najlepszego wykorzystania przestrzeni miejskiej i ochrony przed hałasem. W elektrociepłowniach, sprężarki ROBOX SCREW mogą współpracować z tradycyjnymi technologiami w procesach odsiarczania spalin (FGD). Pozwala to na oszczędności energii do kwh na każde 250 kw zainstalowanej mocy.

3 Sprawność: Profil wirników opracowany przez firmę Robuschi (wniosek patentowy) pozwala uzyskać maksymalną sprawność przy zmniejszonej liczbie obrotów, a w konsekwencji oszczędności energii. Cicha praca: wysoka sprawność wewnętrznej kompresji zapewnia niską emisję hałasu ze sprężarki. Dzięki temu oraz specjalnym tłumikom i obudowie dźwiękochłonnej poziom ciśnienia dźwięku agregatów ROBOX SCREW nie przekracza 70 db(a). Prostota: ponad 60-letnie doświadczenie producenta urządzeń niskociśnieniowych pozwoliło firmie Robuschi opracować innowacyjny agregat ROBOX SCREW o zoptymalizowanej liczbie elementów. Wersja Low Pressure charakteryzuje się dużą prostotą i kompaktową konstrukcją, zbliżoną do agregatów dmuchaw Roots a, szeroko stosowanych na całym świecie w procesach oczyszczania ścieków. Kompaktowość: Prostota konstrukcji sprężarki RSW oraz szczegółowe analizy konstrukcji podzespołów agregatu ROBOX SCREW pozwoliły zmniejszyć wymiary w porównaniu do standardowych sprężarek. Elastyczność: Zastosowanie przekładni pasowej pozwala uzyskać dokładnie wymaganą wydajność. Co więcej, pozwala to także na użycie silnika, który jest bardziej dostosowany do mocy pobieranej przez sprężarkę i w rezultacie, pracuje w punkcie najwyższej sprawności. Niezawodność: Dokładne badania i staranny dobór każdego elementu sprężarki, jak również niska prędkość obrotowa, gwarantują wysoką niezawodność sprężarki ROBOX SCREW, natomiast układy monitoringu elektronicznego SENTINEL 2 i SENTINEL PRO zapewniają optymalną i bezpieczną pracę urządzenia, dzięki stałej kontroli parametrów pracy.

4 RDZEŃ UKŁADU: RSW, ŚRUBOWA SPRĘŻARKA BEZOLEJOWA Sprężarka RSW jest kombinacją starannej i precyzyjnej analizy zmian rynkowych, zarówno w przemyśle jak i gospodarce komunalnej, rozwijających się stale potrzeb klientów i doświadczenia firmy Robuschi w zakresie urządzeń niskociśnieniowych, popartego kilkudziesięcioletnią działalnością naukowo-badawczą. Z tych powodów, sprężarka RSW została całościowo zaprojektowana i stworzona przez firmę Robuschi: od kształtu rotorów po rozwiązanie konstrukcji agregatu, zoptymalizowanego dla osiągnięcia ciśnienia 2,5 bar (g). Sprawność: Kształt wirników został zaprojektowany przez inżynierów firmy Robuschi w celu uzyskania maksymalnej wydajności przy obniżonym zużyciu energii. Ponadto specjalna powłoka na wirnikach czyni sprężarkę RSW odporną na korozję i zapewnia wieloletnią bezawaryjną eksploatację. Cicha praca: Wysoką sprawność sprężania zapewnia innowacyjny kształt wirników opracowanych przez firmę Robuschi, gwarantujący jednocześnie cichą pracę w fazie sprężania. Sprawność sprężania w połączeniu z niską prędkością obrotową wirników (do 6000 rpm), a także brak przekładni zwiększającej obroty zapewnia emisję hałasu na najniższym możliwym poziomie w tej kategorii urządzeń. Wytrzymałość: Zwiększenie średnic wałów wirników redukuje zniekształcenia wywołane przez ewentualne obciążenia wewnętrzne i zewnętrzne. Zapewnia to właściwe działanie sprężarki także w najbardziej wymagających warunkach. Trwałość łożysk została wydłużona, dzięki zmniejszonej ilości obrotów i wysokosprawnemu napędowi pasowemu. Uszczelnienie między przetłaczanym gazem a olejem smarującym jest elementem niezużywającym się Prostota: Szczegółowe symulacje i analizy eksperymentalne pozwoliły na wyeliminowanie przekładni zwiększającej obroty oraz, dla aplikacji o niższych wymaganiach termicznych (spręż 1 bar), na użycie znacznie uproszczonego układu smarowania. ROBUSCHI ROBOX SCREW - 5

5 AGREGAT SPRĘŻARKI Niskociśnieniowy agregat sprężarkowy, ROBOX SCREW, łączy w sobie unikalne cechy bezolejowej sprężarki śrubowej RSW z typową dla agregatów Robox optymalnie zwartą konstrukcją. Zakres ciśnienia pracy agregatu ROBOX SCREW wynosi do mbar(g) przy wydajności do m 3 /h. ROBUSCHI ROBOX SCREW - 6

6 CICHA PRACA Agregat ROBOX SCREW charakteryzuje się precyzyjnym doborem podzespołów, który czyni go szczególnie cichym podczas pracy (poziom ciśnienia dźwięku <70 db(a)): Sprężarka RSW, będąca rdzeniem agregatu, charakteryzuje się cichą pracą we wszystkich warunkach pracy, dzięki sprawności kompresji, niskiej prędkości obrotowej oraz rezygnacji z przekładni zwiekszającej obroty. Tłumiki: wlotowy tłumik absorpcyjny zintegrowany z filtrem zmniejsza hałas w najbardziej efektywny sposób. Reaktywny tłumik wylotowy, bez materiałów pochłaniających, znacząco zmniejsza wszelkie ewentualne pulsacje, które mogłyby przekazywać się na przewody tłoczne. Wysokosprawna przekładnia pasowa o niskiej emisji hałasu. Obudowa dźwiękochłonna zaprojektowana ze zoptymalizowanymi kanałami rozprowadzania powietrza i wysoką zdolnością redukcji ciśnienia dźwięku. Obudowa jest montowana niezależnie od agregatu, zatem nie następuje przeniesienie ewentualnych wibracji do ścian obudowy. Poziom ciśnienia dźwięku w odległości 1 m. Pomiar w wolnym polu przy zaizolowanych rurociągach tłocznych. MAKSYMALNE OSZCZĘDNOŚCI ENERGII Innowacyjny i niepowtarzalny kształt wirników Robuschi optymalizuje stosunek między wydajnością i ciśnieniem, dzięki maksymalnej sprawności sprężania wewnętrznego. Podnosi to więc sprawność agregatu ROBOX SCREW. Charakterystyka agregatu ROBOX SCREW zapewnia wysoką sprawność (>75%) w szerokim zakresie obrotów sprężarki (od 100% do 25%), a tym samym obniżone zużycie energii w każdych warunkach pracy. Do dodatkowych oszczędności energii prowadzi użycie silników klasy IE2 lub IE3 PREMIUM. ROBUSCHI ROBOX SCREW - 7

7 Sprawność sprężarki i prostota dmuchawy ROBOX SCREW Low Pressure: najlepszy wybór dla oczyszczania i obróbki ścieków. Agregat sprężarki łączy prostotę pracy klasycznej dmuchawy Roots a z wyjątkowymi cechami bezolejowej sprężarki śrubowej RSW, takimi jak wysoka sprawność i niezwykle cicha praca. Zakres pracy agregatu ROBOX SCREW Low Pressure: ciśnienie do 1000 mbar i wydajność do m 3 /h. ROBOX SCREW Low Pressure charakteryzuje się następującymi cechami: PROSTOTA CICHA PRACA OSZCZĘDNOŚĆ ENERGII Niezwykle prosta i kompaktowa konstrukcja wraz z unikalnym układem smarowania rozbryzgowego, bez typowych dla sprężarek bezolejowych elementów takich jak: pompa cyrkulacji oleju, olejowo-powietrzny wymiennik ciepła oraz wtryski oleju. Takie rozwiązanie czyni sprężarkę przyjazną w obsłudze dla wszystkich użytkowników dmuchaw Roots a, tak bardzo popularnych zwłaszcza w oczyszczalniach ścieków. ROBUSCHI ROBOX SCREW - 8

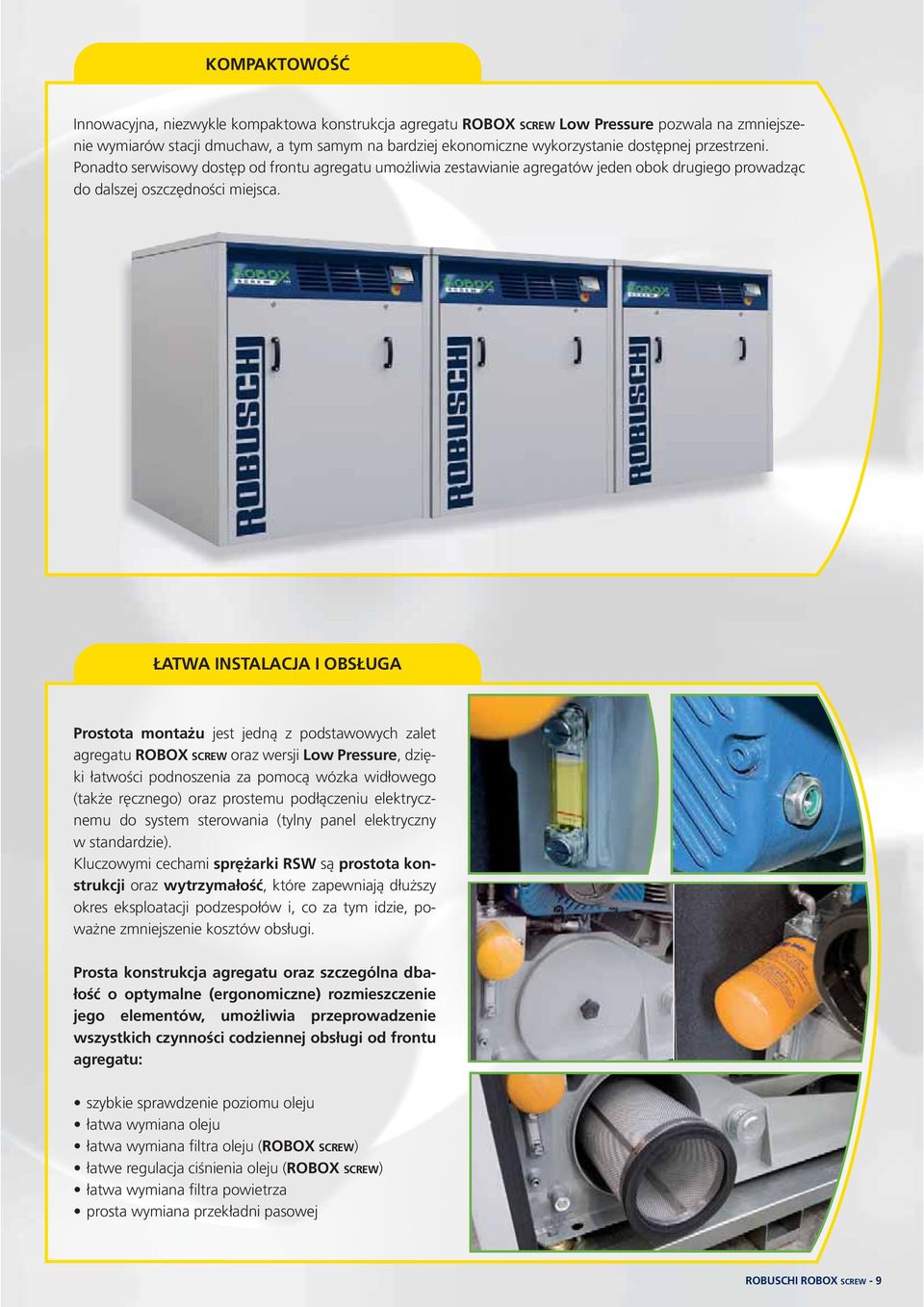

8 KOMPAKTOWOŚĆ Innowacyjna, niezwykle kompaktowa konstrukcja agregatu ROBOX SCREW Low Pressure pozwala na zmniejszenie wymiarów stacji dmuchaw, a tym samym na bardziej ekonomiczne wykorzystanie dostępnej przestrzeni. Ponadto serwisowy dostęp od frontu agregatu umożliwia zestawianie agregatów jeden obok drugiego prowadząc do dalszej oszczędności miejsca. ŁATWA INSTALACJA I OBSŁUGA Prostota montażu jest jedną z podstawowych zalet agregatu ROBOX SCREW oraz wersji Low Pressure, dzięki łatwości podnoszenia za pomocą wózka widłowego (także ręcznego) oraz prostemu podłączeniu elektrycznemu do system sterowania (tylny panel elektryczny w standardzie). Kluczowymi cechami sprężarki RSW są prostota konstrukcji oraz wytrzymałość, które zapewniają dłuższy okres eksploatacji podzespołów i, co za tym idzie, poważne zmniejszenie kosztów obsługi. Prosta konstrukcja agregatu oraz szczególna dbałość o optymalne (ergonomiczne) rozmieszczenie jego elementów, umożliwia przeprowadzenie wszystkich czynności codziennej obsługi od frontu agregatu: szybkie sprawdzenie poziomu oleju łatwa wymiana oleju łatwa wymiana filtra oleju (ROBOX SCREW) łatwe regulacja ciśnienia oleju (ROBOX SCREW) łatwa wymiana filtra powietrza prosta wymiana przekładni pasowej ROBUSCHI ROBOX SCREW - 9

9 SENTINEL Ciągły monitoring agregatów ROBOX SCREW i ROBOX SCREW Low Pressure Układ monitoringu SENTINEL, w swoich dwóch wersjach SENTINEL 2 (standard) i SENTINEL PRO (opcja), gwarantuje właściwą kontrolę agregatu sprężarkowego. Układ SENTINEL 2 zarządza wieloma parametrami: ciśnienie ssania oraz ciśnienie oleju, temperatura oleju oraz powietrza na wylocie, poziom oleju oraz kontrola elektryczna wentylatora obudowy. W dodatku, panel kontrolny jest wyposażony w złącze do wprowadzania/pobierania danych oraz ewentualnych alarmów. Informacje o bieżących czynnościach obsługowych są wyświetlanie na monitorze układu SENTINEL 2, co eliminuje konieczność ciągłej weryfikacji stanu urządzenia przez obsługę. Upraszcza to tym samym codzienną eksploatację sprężarki. SENTINEL PRO Firma Robuschi opracowała zaawansowany system monitoringu elektronicznego (jako alternatywę do wersji standardowej SENTINEL 2) w celu zapewnienia najwyższej sprawności i niezawodności sprężarki ROBOX SCREW przez kontrolę następujących parametrów: ciśnienie wlotowe i wylotowe, ciśnienie oleju, temperatura wylotowa powietrza, temperatura oleju, kierunek obrotów i prędkość obrotowa sprężarki, elektryczna kontrola wentylatora obudowy. Układ posiada złącze do wprowadzania/pobierania danych oraz ewentualnych alarmów. Konfiguracja układu następuje przez wyświetlacz LCD. Istnieje możliwość zdalnego połączenia przez systemy MODBUS lub GSM, a także możliwość zintegrowanego zarządzania parametrami sprężarki oraz, jeśli występuje, przemiennika częstotliwości. Dzięki swoim zaawansowanym funkcjom układ SENTINEL PRO wyświetla i transmituje w czasie rzeczywistym parametry pracy. ROBUSCHI ROBOX SCREW - 10

10 WARIANTY WYKONANIA I WYPOSAŻENIA Sprężarka ROBOX SCREW jest dostępna: w wykonaniu przeciwwybuchowym w wersji do transportu azotu w wersji podciśnieniowej Dostępne wyposażenie dodatkowe dla agregatów ROBOX SCREW oraz ROBOX SCREW Low Pressure: główny PANEL ELEKTRYCZNY dla różnych układów rozruchowych Ponadto agregat ROBOX SCREW może być wyposażony w: układ umożliwiający START SPRĘŻARKI POD OBCIĄ- ŻENIEM oraz podciśnieniową/ciśnieniową przerywaną pracę sprężarki bez konieczności zatrzymywania jej silnika: - przepustnica na ssaniu - zawór upustowy na wylocie - wyłącznik ciśnieniowy WYMIENNIK CIEPŁA gaz/ciecz lub gaz/powietrze w celu schłodzenia gazu opuszczającego sprężarkę przed przesłaniem do procesu lub w celu odzyskania energii. Wersja Low Pressure może być wyposażona w: ZAWÓR ROZRUCHOWY VSM zmniejszający zużycie mocy podczas rozruchu silnika elektrycznego. ROBUSCHI ROBOX SCREW - 11

11 PARAMETRY PRACY SPRĘŻAREK ROBOX SCREW parametry pracy DP = 1 bar DP = 2,5 bar wielkość wielkość RSW wydajność silnik wydajność silnik * Wersja ze sprzęgłem ZAKRESY PRACY SPRĘŻARKI RSW Ciśnienie (bar) Wydajność na ssaniu (m 3 /h) ROBUSCHI ROBOX SCREW - 12

12 WYMIARY (mm)

13 WYŁĄCZNY DYSTRYBUTOR W POLSCE: EKOFINN-POL Banino, ul. Leśna tel , fax ekofinn@ekofinn.pl
