OPIS TECHNICZNY ARCHITEKTURA

Transkrypt

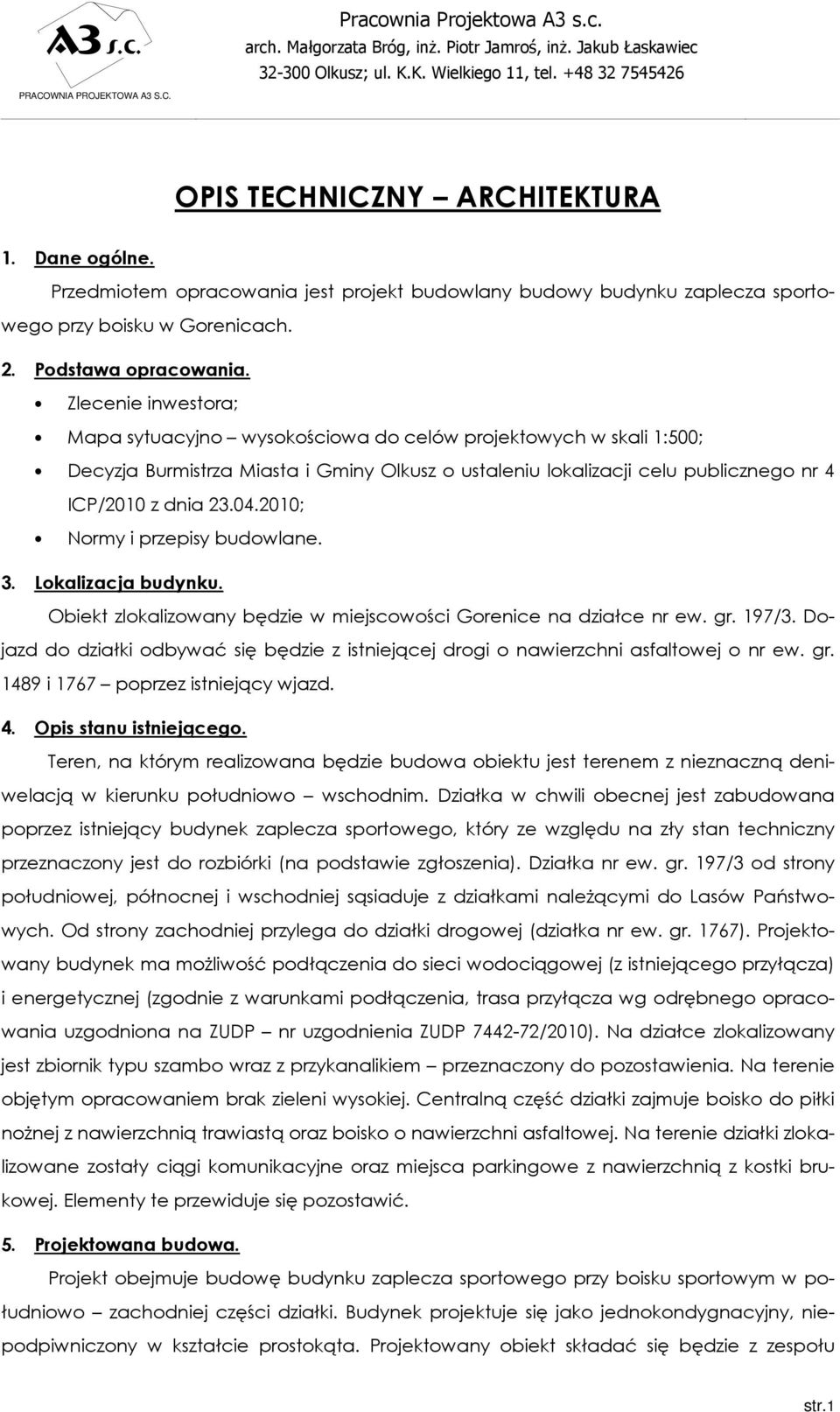

1 OPIS TECHNICZNY ARCHITEKTURA 1. Dane ogólne. Przedmiotem opracowania jest projekt budowlany budowy budynku zaplecza sportowego przy boisku w Gorenicach. 2. Podstawa opracowania. Zlecenie inwestora; Mapa sytuacyjno wysokościowa do celów projektowych w skali 1:500; Decyzja Burmistrza Miasta i Gminy Olkusz o ustaleniu lokalizacji celu publicznego nr 4 ICP/2010 z dnia ; Normy i przepisy budowlane. 3. Lokalizacja budynku. Obiekt zlokalizowany będzie w miejscowości Gorenice na działce nr ew. gr. 197/3. Dojazd do działki odbywać się będzie z istniejącej drogi o nawierzchni asfaltowej o nr ew. gr i 1767 poprzez istniejący wjazd. 4. Opis stanu istniejącego. Teren, na którym realizowana będzie budowa obiektu jest terenem z nieznaczną deniwelacją w kierunku południowo wschodnim. Działka w chwili obecnej jest zabudowana poprzez istniejący budynek zaplecza sportowego, który ze względu na zły stan techniczny przeznaczony jest do rozbiórki (na podstawie zgłoszenia). Działka nr ew. gr. 197/3 od strony południowej, północnej i wschodniej sąsiaduje z działkami naleŝącymi do Lasów Państwowych. Od strony zachodniej przylega do działki drogowej (działka nr ew. gr. 1767). Projektowany budynek ma moŝliwość podłączenia do sieci wodociągowej (z istniejącego przyłącza) i energetycznej (zgodnie z warunkami podłączenia, trasa przyłącza wg odrębnego opracowania uzgodniona na ZUDP nr uzgodnienia ZUDP /2010). Na działce zlokalizowany jest zbiornik typu szambo wraz z przykanalikiem przeznaczony do pozostawienia. Na terenie objętym opracowaniem brak zieleni wysokiej. Centralną część działki zajmuje boisko do piłki noŝnej z nawierzchnią trawiastą oraz boisko o nawierzchni asfaltowej. Na terenie działki zlokalizowane zostały ciągi komunikacyjne oraz miejsca parkingowe z nawierzchnią z kostki brukowej. Elementy te przewiduje się pozostawić. 5. Projektowana budowa. Projekt obejmuje budowę budynku zaplecza sportowego przy boisku sportowym w południowo zachodniej części działki. Budynek projektuje się jako jednokondygnacyjny, niepodpiwniczony w kształcie prostokąta. Projektowany obiekt składać się będzie z zespołu str.1

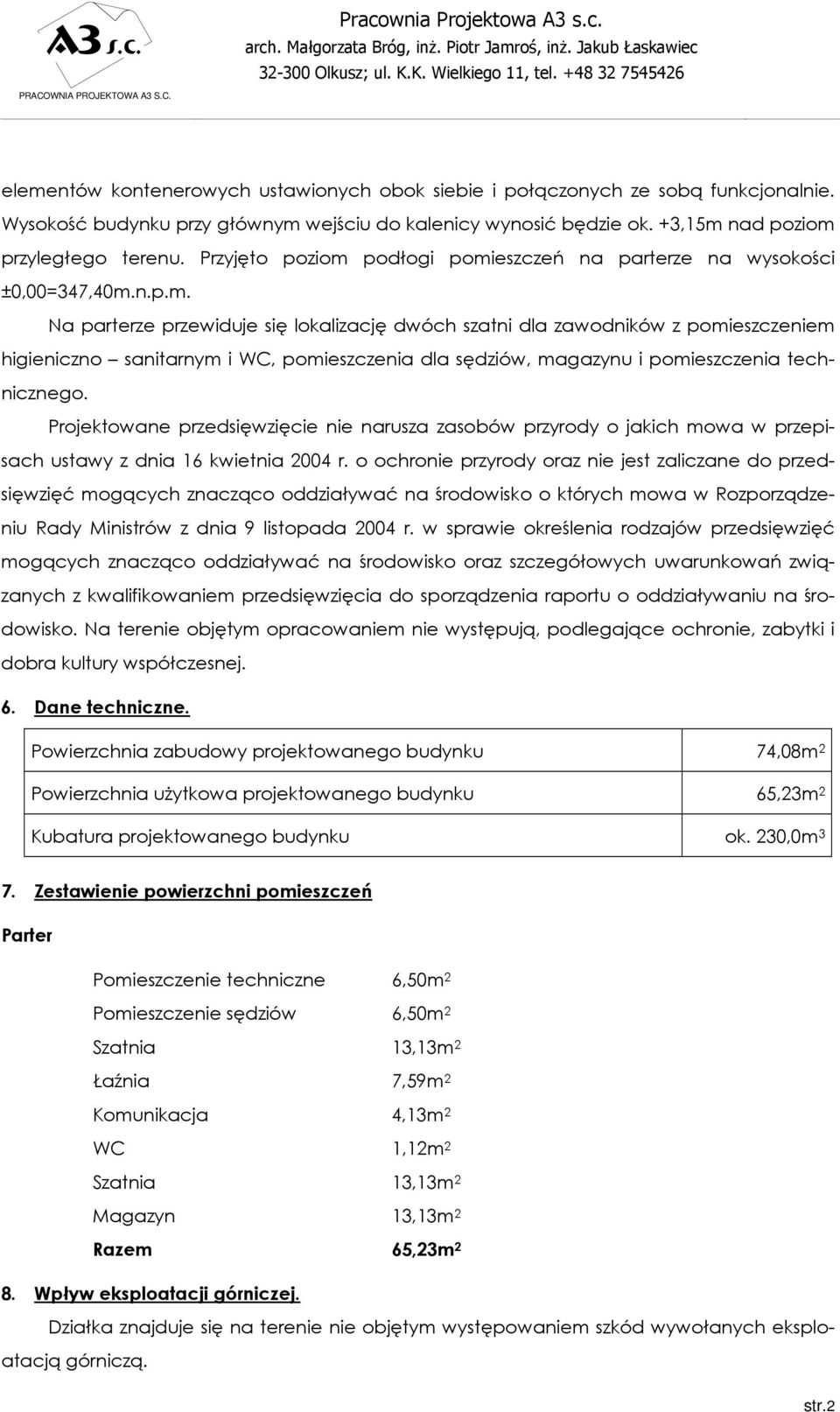

2 elementów kontenerowych ustawionych obok siebie i połączonych ze sobą funkcjonalnie. Wysokość budynku przy głównym wejściu do kalenicy wynosić będzie ok. +3,15m nad poziom przyległego terenu. Przyjęto poziom podłogi pomieszczeń na parterze na wysokości ±0,00=347,40m.n.p.m. Na parterze przewiduje się lokalizację dwóch szatni dla zawodników z pomieszczeniem higieniczno sanitarnym i WC, pomieszczenia dla sędziów, magazynu i pomieszczenia technicznego. Projektowane przedsięwzięcie nie narusza zasobów przyrody o jakich mowa w przepisach ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody oraz nie jest zaliczane do przedsięwzięć mogących znacząco oddziaływać na środowisko o których mowa w Rozporządzeniu Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko. Na terenie objętym opracowaniem nie występują, podlegające ochronie, zabytki i dobra kultury współczesnej. 6. Dane techniczne. Powierzchnia zabudowy projektowanego budynku 74,08m 2 Powierzchnia uŝytkowa projektowanego budynku 65,23m 2 Kubatura projektowanego budynku ok. 230,0m 3 7. Zestawienie powierzchni pomieszczeń Parter Pomieszczenie techniczne 6,50m 2 Pomieszczenie sędziów 6,50m 2 Szatnia 13,13m 2 Łaźnia 7,59m 2 Komunikacja 4,13m 2 WC 1,12m 2 Szatnia 13,13m 2 Magazyn 13,13m 2 Razem 65,23m 2 8. Wpływ eksploatacji górniczej. Działka znajduje się na terenie nie objętym występowaniem szkód wywołanych eksploatacją górniczą. str.2

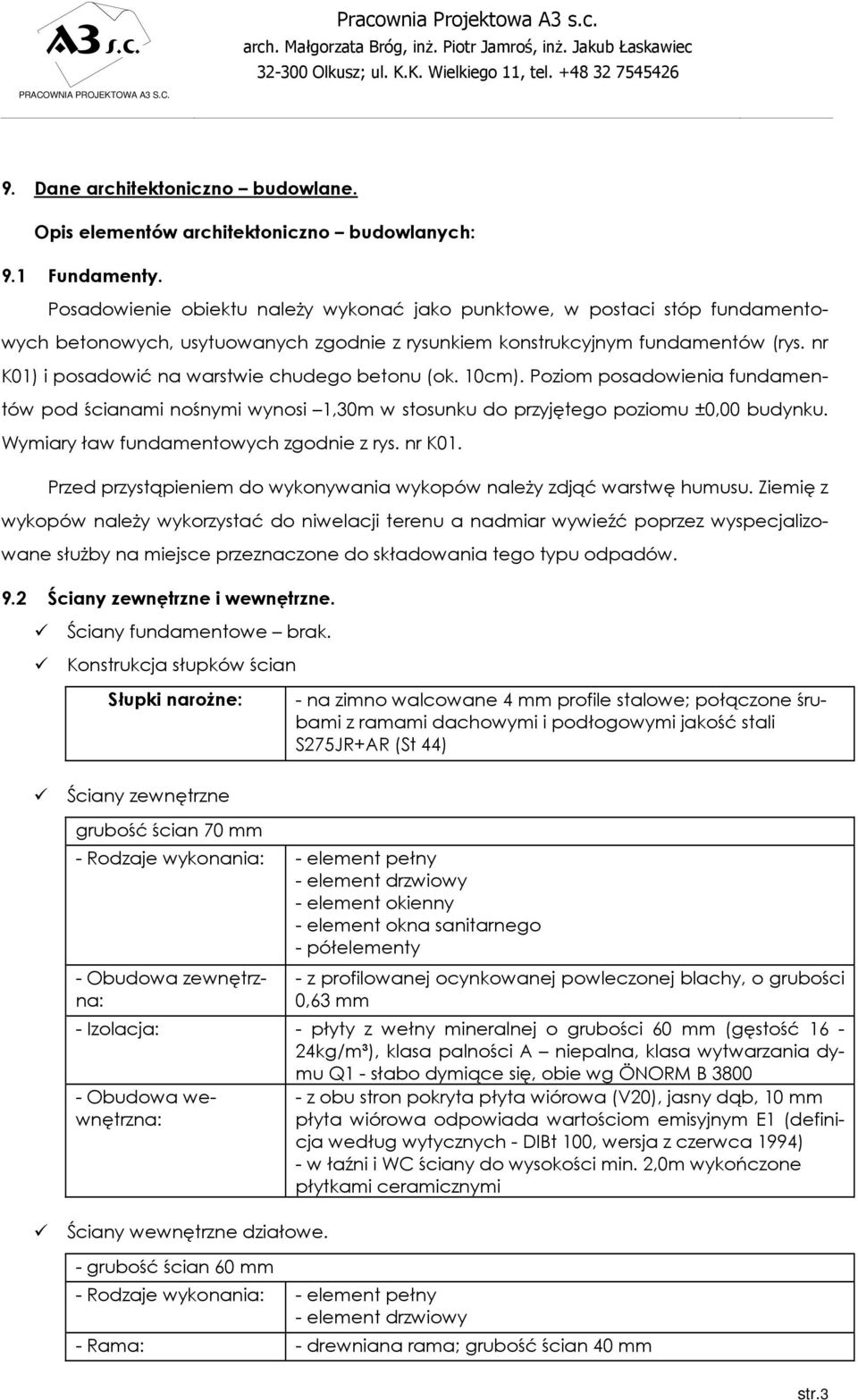

3 9. Dane architektoniczno budowlane. Opis elementów architektoniczno budowlanych: 9.1 Fundamenty. Posadowienie obiektu naleŝy wykonać jako punktowe, w postaci stóp fundamentowych betonowych, usytuowanych zgodnie z rysunkiem konstrukcyjnym fundamentów (rys. nr K01) i posadowić na warstwie chudego betonu (ok. 10cm). Poziom posadowienia fundamentów pod ścianami nośnymi wynosi 1,30m w stosunku do przyjętego poziomu ±0,00 budynku. Wymiary ław fundamentowych zgodnie z rys. nr K01. Przed przystąpieniem do wykonywania wykopów naleŝy zdjąć warstwę humusu. Ziemię z wykopów naleŝy wykorzystać do niwelacji terenu a nadmiar wywieźć poprzez wyspecjalizowane słuŝby na miejsce przeznaczone do składowania tego typu odpadów. 9.2 Ściany zewnętrzne i wewnętrzne. Ściany fundamentowe brak. Konstrukcja słupków ścian Słupki naroŝne: - na zimno walcowane 4 mm profile stalowe; połączone śrubami z ramami dachowymi i podłogowymi jakość stali S275JR+AR (St 44) Ściany zewnętrzne grubość ścian 70 mm - Rodzaje wykonania: - element pełny - element drzwiowy - element okienny - element okna sanitarnego - półelementy - Obudowa zewnętrzna: - z profilowanej ocynkowanej powleczonej blachy, o grubości 0,63 mm - Izolacja: - płyty z wełny mineralnej o grubości 60 mm (gęstość 16-24kg/m³), klasa palności A niepalna, klasa wytwarzania dymu Q1 - słabo dymiące się, obie wg ÖNORM B Obudowa wewnętrzna: Ściany wewnętrzne działowe. - grubość ścian 60 mm - Rodzaje wykonania: - element pełny - element drzwiowy - z obu stron pokryta płyta wiórowa (V20), jasny dąb, 10 mm płyta wiórowa odpowiada wartościom emisyjnym E1 (definicja według wytycznych - DIBt 100, wersja z czerwca 1994) - w łaźni i WC ściany do wysokości min. 2,0m wykończone płytkami ceramicznymi - Rama: - drewniana rama; grubość ścian 40 mm str.3

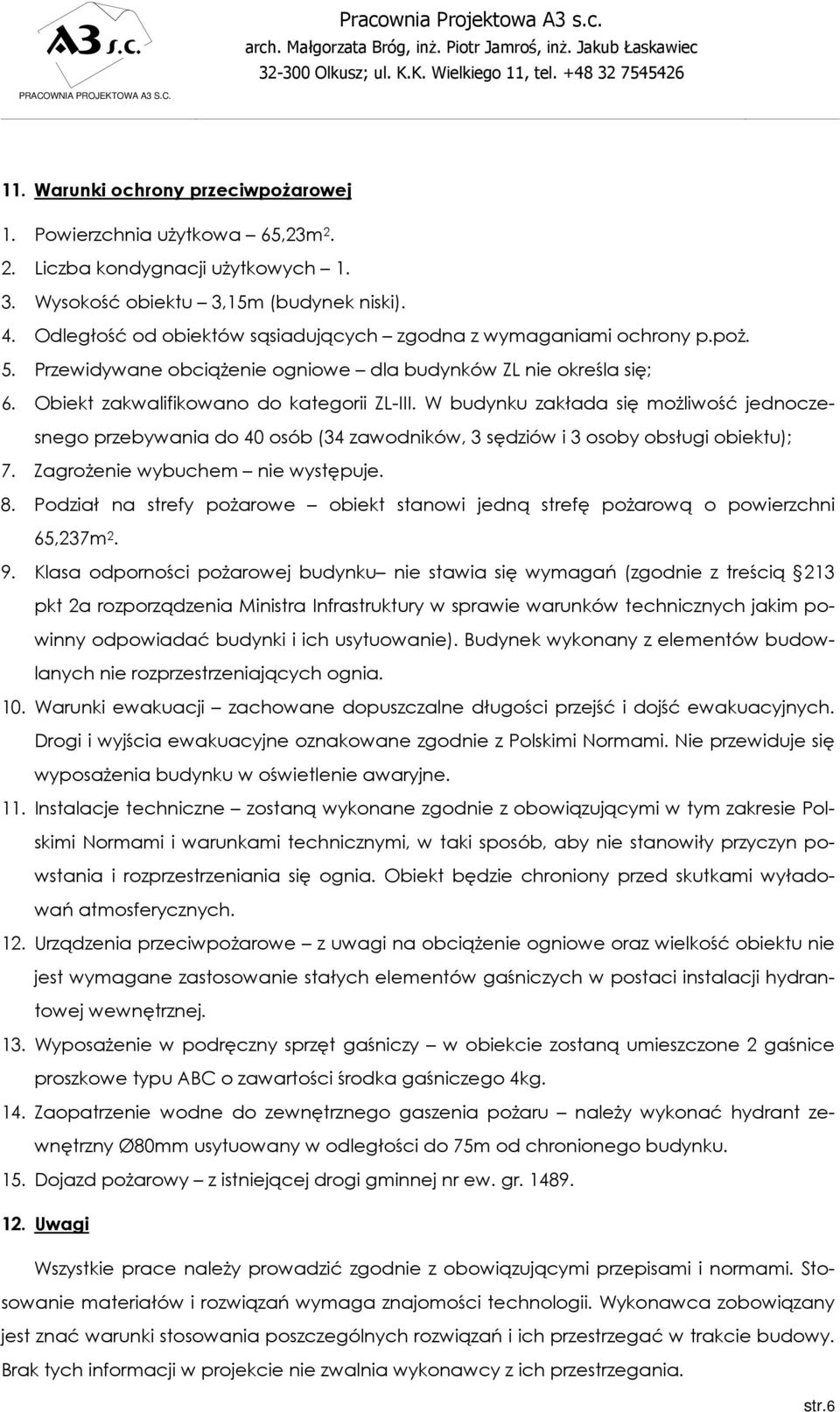

4 - Obudowa obustronna: - pokryta płyta wiórowa o grubości 10 mm (V 20); jasny dąb, płyta wiórowa odpowiada wartościom emisyjnym E1 - w łaźni i WC ściany do wysokości min. 2,0m wykończone płytkami ceramicznymi Współczynnik przenikania ciepła dla przegród budowlanych wg obliczeń termiczno wilgotnościowych zawartych w niniejszym opracowaniu w punkcie Wentylacja Projektuje się wentylację grawitacyjną wspomaganą mechanicznie w pomieszczeniach szatni, łaźni i WC wg części instalacyjnej. 9.4 Stropodach - Konstrukcja ramy: - na zimno walcowane, spawane profile stalowe o grubości 3mm - 4 naroŝniki kontenera, spawane - drewniana poprzecznica dachu dł. x szer. = 100 x 40 mm - Pokrycie: - ocynkowana blacha stalowa o grubości 0,63 mm, podwójna zawijka na całej długości kontenera - Izolacja: - płyty z wełny mineralnej o grubości 100 mm (gęstość kg/m³) - klasa palności A - nie palna - klasa wytwarzania dymu Q1 - słabo dymiące się, obie wg ÖNORM B Obudowa dachu: - z obu stron powlekana płyta wiórowa (V20), o grubości 10 mm biała płyta wiórowa odpowiada wartościom emisyjnym E1 (definicja według wytycznych - DIBt 100, wersja z czerwca 1994) - Podłączenie CEE: zagłębione w ramie dachowej przedniej ściany 9.5 Izolacje cieplne: - Izolacja podłogi: s = 60 mm; U= 0,54 W/m² K - Izolacja dachu: s = 100 mm; U= 0,37 W/m² K - Izolacja zewnętrznych ścian: s = 60 mm; U= 0,59 W/m² K - Okna: s = 4/16/4 mm; U= 2,40 W/m² K - Okna wypełnione gazem: (opcjonalnie) 9.6 Posadzki i podłogi. s = 4/16/4 mm; U= 1,10 W/m² K - Konstrukcja ramy: - na zimno walcowane, spawane profile stalowe o grubości 3mm - 4 spawane nogi kontenera, - 2 kieszenie na wózek widłowy (oprocz 30 ) - odstęp 2.050mm (alternatywnie mm) (wymiar wewnętrzny: 352 x 85 mm) - poprzecznica podłogi z Ω-profili; s = 2,5 mm str.4

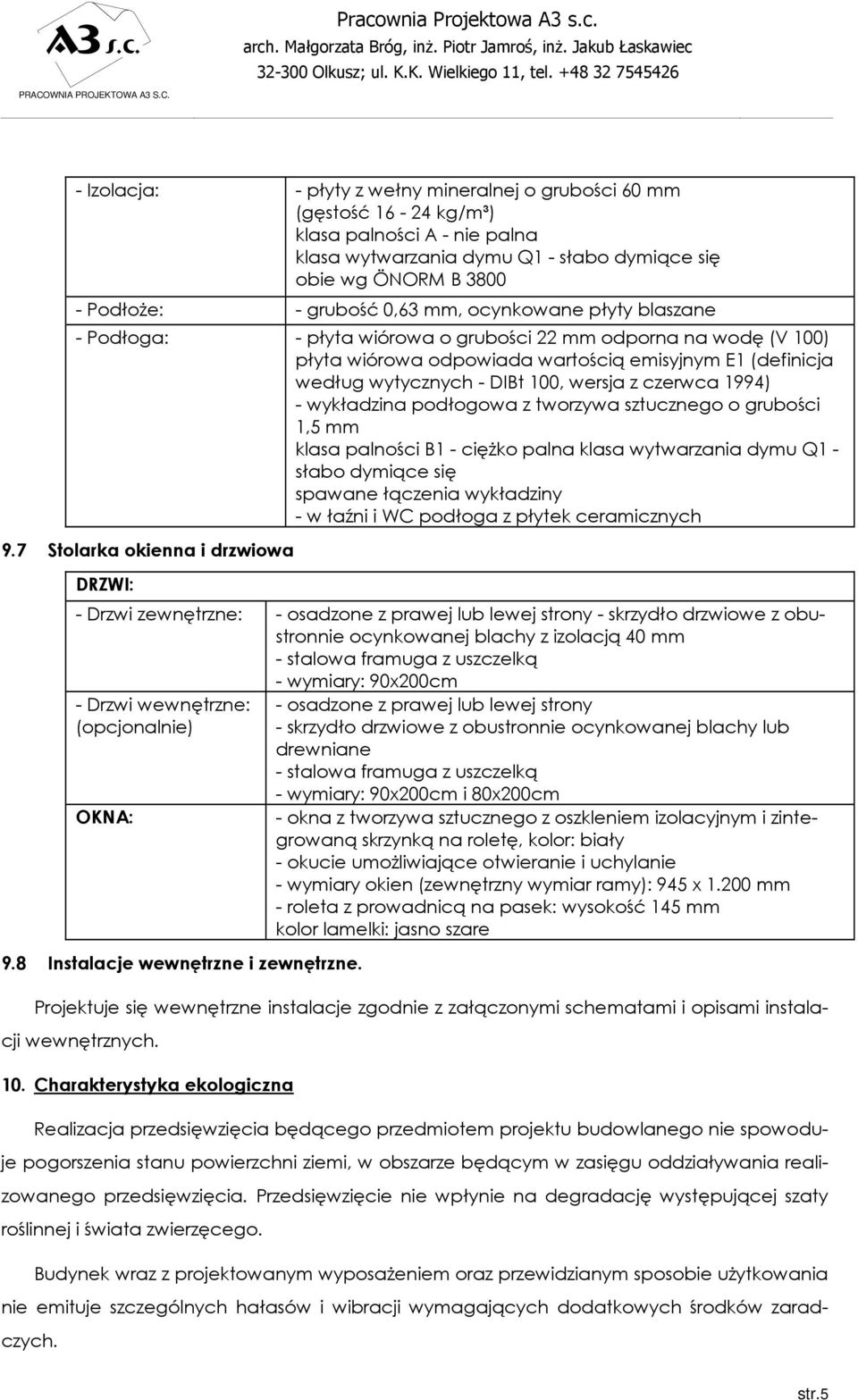

5 - Izolacja: - płyty z wełny mineralnej o grubości 60 mm (gęstość kg/m³) klasa palności A - nie palna klasa wytwarzania dymu Q1 - słabo dymiące się obie wg ÖNORM B PodłoŜe: - grubość 0,63 mm, ocynkowane płyty blaszane - Podłoga: - płyta wiórowa o grubości 22 mm odporna na wodę (V 100) płyta wiórowa odpowiada wartością emisyjnym E1 (definicja według wytycznych - DIBt 100, wersja z czerwca 1994) - wykładzina podłogowa z tworzywa sztucznego o grubości 1,5 mm klasa palności B1 - cięŝko palna klasa wytwarzania dymu Q1 - słabo dymiące się spawane łączenia wykładziny - w łaźni i WC podłoga z płytek ceramicznych 9.7 Stolarka okienna i drzwiowa DRZWI: - Drzwi zewnętrzne: - osadzone z prawej lub lewej strony - skrzydło drzwiowe z obustronnie ocynkowanej blachy z izolacją 40 mm - stalowa framuga z uszczelką - wymiary: 90x200cm - Drzwi wewnętrzne: (opcjonalnie) OKNA: 9.8 Instalacje wewnętrzne i zewnętrzne. - osadzone z prawej lub lewej strony - skrzydło drzwiowe z obustronnie ocynkowanej blachy lub drewniane - stalowa framuga z uszczelką - wymiary: 90x200cm i 80x200cm - okna z tworzywa sztucznego z oszkleniem izolacyjnym i zintegrowaną skrzynką na roletę, kolor: biały - okucie umoŝliwiające otwieranie i uchylanie - wymiary okien (zewnętrzny wymiar ramy): 945 x mm - roleta z prowadnicą na pasek: wysokość 145 mm kolor lamelki: jasno szare Projektuje się wewnętrzne instalacje zgodnie z załączonymi schematami i opisami instalacji wewnętrznych. 10. Charakterystyka ekologiczna Realizacja przedsięwzięcia będącego przedmiotem projektu budowlanego nie spowoduje pogorszenia stanu powierzchni ziemi, w obszarze będącym w zasięgu oddziaływania realizowanego przedsięwzięcia. Przedsięwzięcie nie wpłynie na degradację występującej szaty roślinnej i świata zwierzęcego. Budynek wraz z projektowanym wyposaŝeniem oraz przewidzianym sposobie uŝytkowania nie emituje szczególnych hałasów i wibracji wymagających dodatkowych środków zaradczych. str.5

6 11. Warunki ochrony przeciwpoŝarowej 1. Powierzchnia uŝytkowa 65,23m Liczba kondygnacji uŝytkowych Wysokość obiektu 3,15m (budynek niski). 4. Odległość od obiektów sąsiadujących zgodna z wymaganiami ochrony p.poŝ. 5. Przewidywane obciąŝenie ogniowe dla budynków ZL nie określa się; 6. Obiekt zakwalifikowano do kategorii ZL-III. W budynku zakłada się moŝliwość jednoczesnego przebywania do 40 osób (34 zawodników, 3 sędziów i 3 osoby obsługi obiektu); 7. ZagroŜenie wybuchem nie występuje. 8. Podział na strefy poŝarowe obiekt stanowi jedną strefę poŝarową o powierzchni 65,237m Klasa odporności poŝarowej budynku nie stawia się wymagań (zgodnie z treścią 213 pkt 2a rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie). Budynek wykonany z elementów budowlanych nie rozprzestrzeniających ognia. 10. Warunki ewakuacji zachowane dopuszczalne długości przejść i dojść ewakuacyjnych. Drogi i wyjścia ewakuacyjne oznakowane zgodnie z Polskimi Normami. Nie przewiduje się wyposaŝenia budynku w oświetlenie awaryjne. 11. Instalacje techniczne zostaną wykonane zgodnie z obowiązującymi w tym zakresie Polskimi Normami i warunkami technicznymi, w taki sposób, aby nie stanowiły przyczyn powstania i rozprzestrzeniania się ognia. Obiekt będzie chroniony przed skutkami wyładowań atmosferycznych. 12. Urządzenia przeciwpoŝarowe z uwagi na obciąŝenie ogniowe oraz wielkość obiektu nie jest wymagane zastosowanie stałych elementów gaśniczych w postaci instalacji hydrantowej wewnętrznej. 13. WyposaŜenie w podręczny sprzęt gaśniczy w obiekcie zostaną umieszczone 2 gaśnice proszkowe typu ABC o zawartości środka gaśniczego 4kg. 14. Zaopatrzenie wodne do zewnętrznego gaszenia poŝaru naleŝy wykonać hydrant zewnętrzny Ø80mm usytuowany w odległości do 75m od chronionego budynku. 15. Dojazd poŝarowy z istniejącej drogi gminnej nr ew. gr Uwagi Wszystkie prace naleŝy prowadzić zgodnie z obowiązującymi przepisami i normami. Stosowanie materiałów i rozwiązań wymaga znajomości technologii. Wykonawca zobowiązany jest znać warunki stosowania poszczególnych rozwiązań i ich przestrzegać w trakcie budowy. Brak tych informacji w projekcie nie zwalnia wykonawcy z ich przestrzegania. str.6
