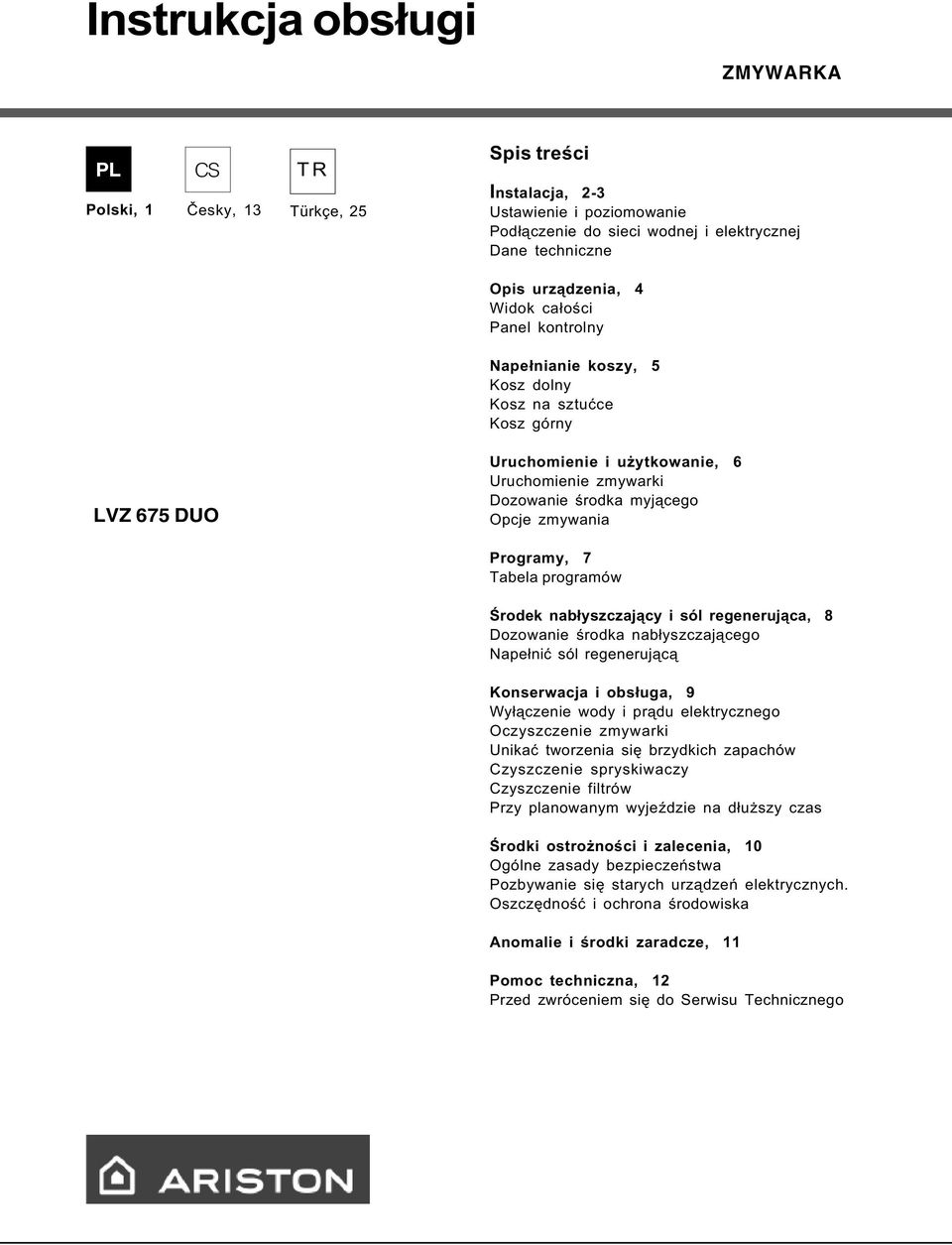

1 Instrukcja obs³ugi ZMYWARKA PL Polski, 1 C S T R Èesky, 13 Türkçe, 25 Spis treœci Instalacja, 2-3 Ustawienie i poziomowanie Pod³¹czenie do sieci wodnej i elektrycznej Dane techniczne Opis urz¹dzenia, 4 Widok ca³oœci Panel kontrolny Nape³nianie koszy, 5 Kosz dolny Kosz na sztuæce Kosz górny LVZ 675 DUO Uruchomienie i u ytkowanie, 6 Uruchomienie zmywarki Dozowanie œrodka myj¹cego Opcje zmywania Programy, 7 Tabela programów Œrodek nab³yszczaj¹cy i sól regeneruj¹ca, 8 Dozowanie œrodka nab³yszczaj¹cego Nape³niæ sól regeneruj¹c¹ Konserwacja i obs³uga, 9 Wy³¹czenie wody i pr¹du elektrycznego Oczyszczenie zmywarki Unikaæ tworzenia siê brzydkich zapachów Czyszczenie spryskiwaczy Czyszczenie filtrów Przy planowanym wyjeÿdzie na d³u szy czas Œrodki ostro noœci i zalecenia, 10 Ogólne zasady bezpieczeñstwa Pozbywanie siê starych urz¹dzeñ elektrycznych. Oszczêdnoœæ i ochrona œrodowiska Anomalie i œrodki zaradcze, 11 Pomoc techniczna, 12 Przed zwróceniem siê do Serwisu Technicznego

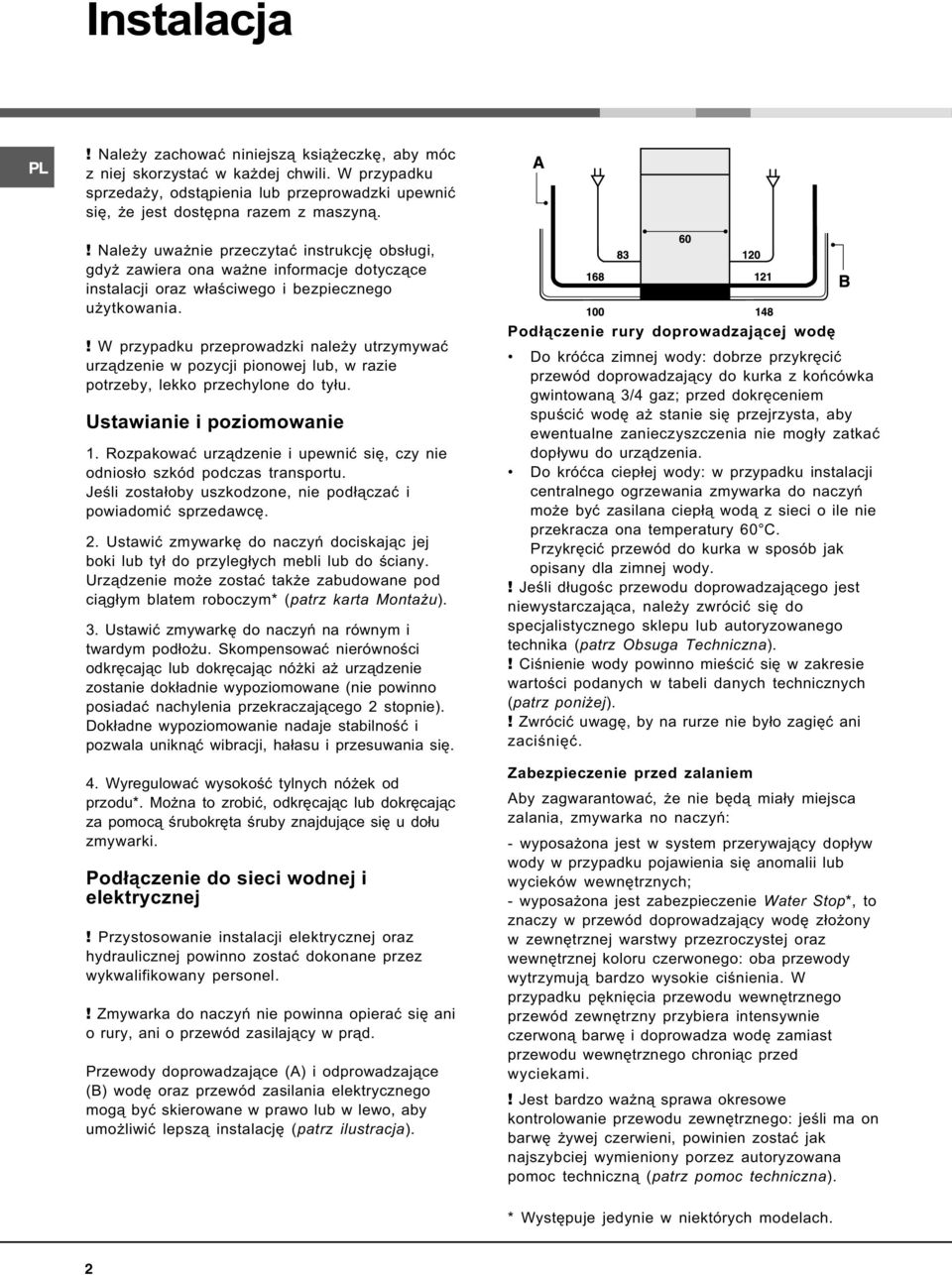

2 Instalacja PL! Nale y zachowaæ niniejsz¹ ksi¹ eczkê, aby móc z niej skorzystaæ w ka dej chwili. W przypadku sprzeda y, odst¹pienia lub przeprowadzki upewniæ siê, e jest dostêpna razem z maszyn¹.! Nale y uwa nie przeczytaæ instrukcjê obs³ugi, gdy zawiera ona wa ne informacje dotycz¹ce instalacji oraz w³aœciwego i bezpiecznego u ytkowania.! W przypadku przeprowadzki nale y utrzymywaæ urz¹dzenie w pozycji pionowej lub, w razie potrzeby, lekko przechylone do ty³u. Ustawianie i poziomowanie 1. Rozpakowaæ urz¹dzenie i upewniæ siê, czy nie odnios³o szkód podczas transportu. Jeœli zosta³oby uszkodzone, nie pod³¹czaæ i powiadomiæ sprzedawcê. 2. Ustawiæ zmywarkê do naczyñ dociskaj¹c jej boki lub ty³ do przyleg³ych mebli lub do œciany. Urz¹dzenie mo e zostaæ tak e zabudowane pod ci¹g³ym blatem roboczym* (patrz karta Monta u). 3. Ustawiæ zmywarkê do naczyñ na równym i twardym pod³o u. Skompensowaæ nierównoœci odkrêcaj¹c lub dokrêcaj¹c nó ki a urz¹dzenie zostanie dok³adnie wypoziomowane (nie powinno posiadaæ nachylenia przekraczaj¹cego 2 stopnie). Dok³adne wypoziomowanie nadaje stabilnoœæ i pozwala unikn¹æ wibracji, ha³asu i przesuwania siê. 4. Wyregulowaæ wysokoœæ tylnych nó ek od przodu*. Mo na to zrobiæ, odkrêcaj¹c lub dokrêcaj¹c za pomoc¹ œrubokrêta œruby znajduj¹ce siê u do³u zmywarki. Pod³¹czenie do sieci wodnej i elektrycznej! Przystosowanie instalacji elektrycznej oraz hydraulicznej powinno zostaæ dokonane przez wykwalifikowany personel.! Zmywarka do naczyñ nie powinna opieraæ siê ani o rury, ani o przewód zasilaj¹cy w pr¹d. Przewody doprowadzaj¹ce (A) i odprowadzaj¹ce (B) wodê oraz przewód zasilania elektrycznego mog¹ byæ skierowane w prawo lub w lewo, aby umo liwiæ lepsz¹ instalacjê (patrz ilustracja). Pod³¹czenie rury doprowadzaj¹cej wodê Do króæca zimnej wody: dobrze przykrêciæ przewód doprowadzaj¹cy do kurka z koñcówka gwintowan¹ 3/4 gaz; przed dokrêceniem spuœciæ wodê a stanie siê przejrzysta, aby ewentualne zanieczyszczenia nie mog³y zatkaæ dop³ywu do urz¹dzenia. Do króæca ciep³ej wody: w przypadku instalacji centralnego ogrzewania zmywarka do naczyñ mo e byæ zasilana ciep³¹ wod¹ z sieci o ile nie przekracza ona temperatury 60 C. Przykrêciæ przewód do kurka w sposób jak opisany dla zimnej wody.! Jeœli d³ugoœc przewodu doprowadzaj¹cego jest niewystarczaj¹ca, nale y zwróciæ siê do specjalistycznego sklepu lub autoryzowanego technika (patrz Obsuga Techniczna).! Ciœnienie wody powinno mieœciæ siê w zakresie wartoœci podanych w tabeli danych technicznych (patrz poni ej).! Zwróciæ uwagê, by na rurze nie by³o zagiêæ ani zaciœniêæ. Zabezpieczenie przed zalaniem Aby zagwarantowaæ, e nie bêd¹ mia³y miejsca zalania, zmywarka no naczyñ: - wyposa ona jest w system przerywaj¹cy dop³yw wody w przypadku pojawienia siê anomalii lub wycieków wewnêtrznych; - wyposa ona jest zabezpieczenie Water Stop*, to znaczy w przewód doprowadzaj¹cy wodê z³o ony w zewnêtrznej warstwy przezroczystej oraz wewnêtrznej koloru czerwonego: oba przewody wytrzymuj¹ bardzo wysokie ciœnienia. W przypadku pêkniêcia przewodu wewnêtrznego przewód zewnêtrzny przybiera intensywnie czerwon¹ barwê i doprowadza wodê zamiast przewodu wewnêtrznego chroni¹c przed wyciekami.! Jest bardzo wa n¹ sprawa okresowe kontrolowanie przewodu zewnêtrznego: jeœli ma on barwê ywej czerwieni, powinien zostaæ jak najszybciej wymieniony porzez autoryzowana pomoc techniczn¹ (patrz pomoc techniczna). * Wystêpuje jedynie w niektórych modelach. 2

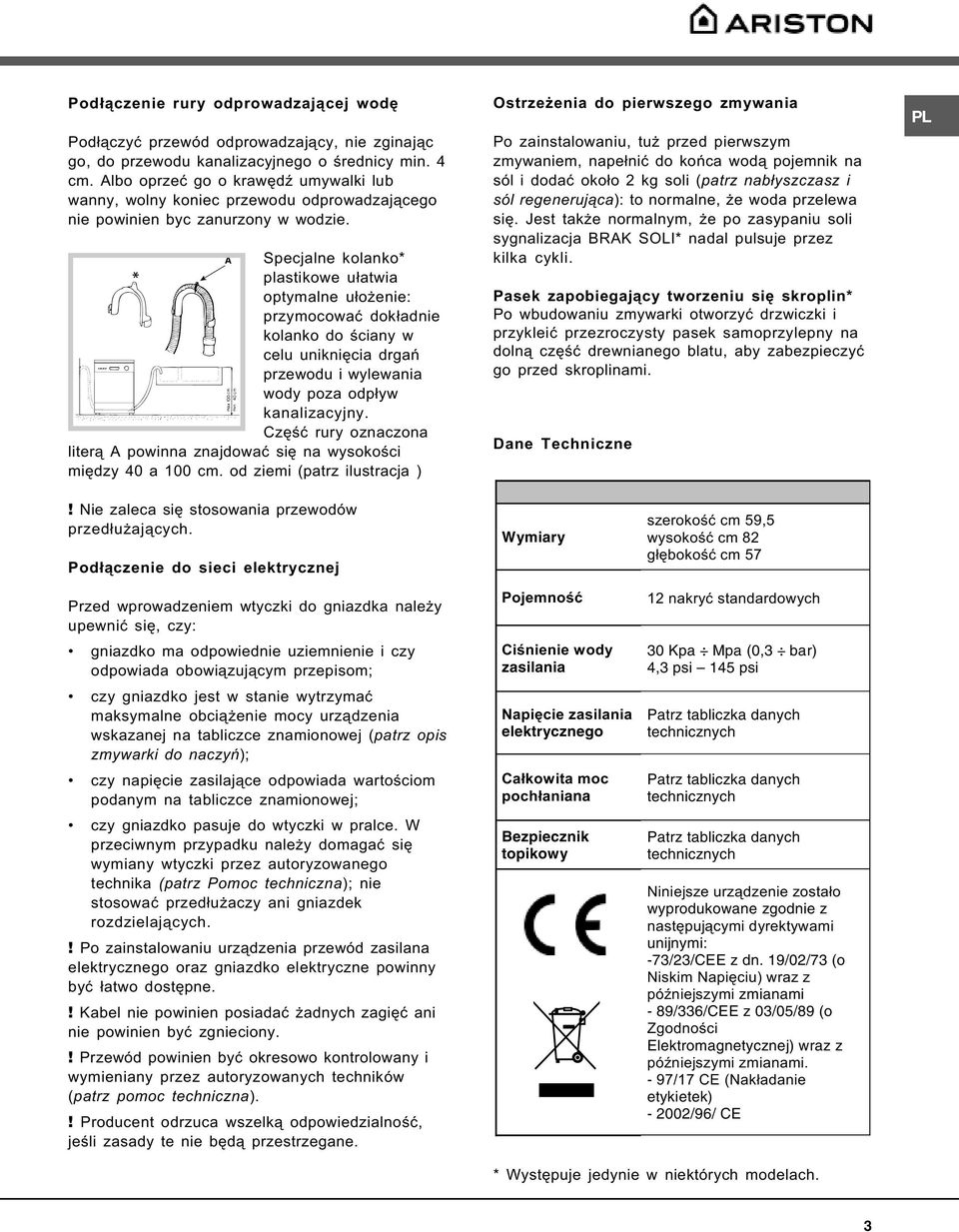

3 Pod³¹czenie rury odprowadzaj¹cej wodê Pod³¹czyæ przewód odprowadzaj¹cy, nie zginaj¹c go, do przewodu kanalizacyjnego o œrednicy min. 4 cm. Albo oprzeæ go o krawêdÿ umywalki lub wanny, wolny koniec przewodu odprowadzaj¹cego nie powinien byc zanurzony w wodzie. A Specjalne kolanko* plastikowe u³atwia optymalne u³o enie: przymocowaæ dok³adnie kolanko do œciany w celu unikniêcia drgañ przewodu i wylewania wody poza odp³yw kanalizacyjny. Czêœæ rury oznaczona liter¹ A powinna znajdowaæ siê na wysokoœci miêdzy 40 a 100 cm. od ziemi (patrz ilustracja ) Ostrze enia do pierwszego zmywania Po zainstalowaniu, tu przed pierwszym zmywaniem, nape³niæ do koñca wod¹ pojemnik na sól i dodaæ oko³o 2 kg soli (patrz nab³yszczasz i sól regeneruj¹ca): to normalne, e woda przelewa siê. Jest tak e normalnym, e po zasypaniu soli sygnalizacja BRAK SOLI* nadal pulsuje przez kilka cykli. Pasek zapobiegaj¹cy tworzeniu siê skroplin* Po wbudowaniu zmywarki otworzyæ drzwiczki i przykleiæ przezroczysty pasek samoprzylepny na doln¹ czêœæ drewnianego blatu, aby zabezpieczyæ go przed skroplinami. Dane Techniczne PL! Nie zaleca siê stosowania przewodów przed³u aj¹cych. Pod³¹czenie do sieci elektrycznej Przed wprowadzeniem wtyczki do gniazdka nale y upewniæ siê, czy: gniazdko ma odpowiednie uziemnienie i czy odpowiada obowi¹zuj¹cym przepisom; czy gniazdko jest w stanie wytrzymaæ maksymalne obci¹ enie mocy urz¹dzenia wskazanej na tabliczce znamionowej (patrz opis zmywarki do naczyñ); czy napiêcie zasilaj¹ce odpowiada wartoœciom podanym na tabliczce znamionowej; czy gniazdko pasuje do wtyczki w pralce. W przeciwnym przypadku nale y domagaæ siê wymiany wtyczki przez autoryzowanego technika (patrz Pomoc techniczna); nie stosowaæ przed³u aczy ani gniazdek rozdzielaj¹cych.! Po zainstalowaniu urz¹dzenia przewód zasilana elektrycznego oraz gniazdko elektryczne powinny byæ ³atwo dostêpne.! Kabel nie powinien posiadaæ adnych zagiêæ ani nie powinien byæ zgnieciony.! Przewód powinien byæ okresowo kontrolowany i wymieniany przez autoryzowanych techników (patrz pomoc techniczna).! Producent odrzuca wszelk¹ odpowiedzialnoœæ, jeœli zasady te nie bêd¹ przestrzegane. Wymiary Pojemnoœæ Ciœnienie wody zasilania Napiêcie zasilania elektrycznego Ca³kowita moc poch³aniana Bezpiecznik topikowy szerokoœæ cm 59,5 wysokoœæ cm 82 g³êbokoœæ cm nakryæ standardowych 30 Kpa Mpa (0,3 bar) 4,3 psi 145 psi Patrz tabliczka danych technicznych Patrz tabliczka danych technicznych Patrz tabliczka danych technicznych Niniejsze urz¹dzenie zosta³o wyprodukowane zgodnie z nastêpuj¹cymi dyrektywami unijnymi: -73/23/CEE z dn. 19/02/73 (o Niskim Napiêciu) wraz z póÿniejszymi zmianami - 89/336/CEE z 03/05/89 (o Zgodnoœci Elektromagnetycznej) wraz z póÿniejszymi zmianami. - 97/17 CE (Nak³adanie etykietek) /96/ CE * Wystêpuje jedynie w niektórych modelach. 3

4 Opis urz¹dzenia PL Widok ca³oœci Kosz górny 2. Spryskiwacz górny 3. Platformy 4. Regulator wysokoœci kosza 5. Kosz dolny 6. Spryskiwacz dolny 7. Kosz na nakrycia 8. Filter zmywania 9. Pojemnik na sól 10. Pojemniki na œrodek myj¹cy i nab³yszczaj¹cy 11. Tabliczka znamionowa Panel kontrolny SUSZENIE P UKANIA ZMYWANIE Lampka kontrolna BRAK NAB YSZCZACZA Lampka kontrolna ON-OFF ZMYWANIE WSTÊPNE Lampki sygnalizuj¹ce POSTÊPOWANIE CYKLU Lampka kontrolna BRAK SOLI Przycisk Suszenie dodatkowe* Przycisk START/RESET Pokrêt³o DO YBORUP ROGRAMÓW Przycisk ON-OFF * Wystêpuje jedynie w niektórych modelach 4

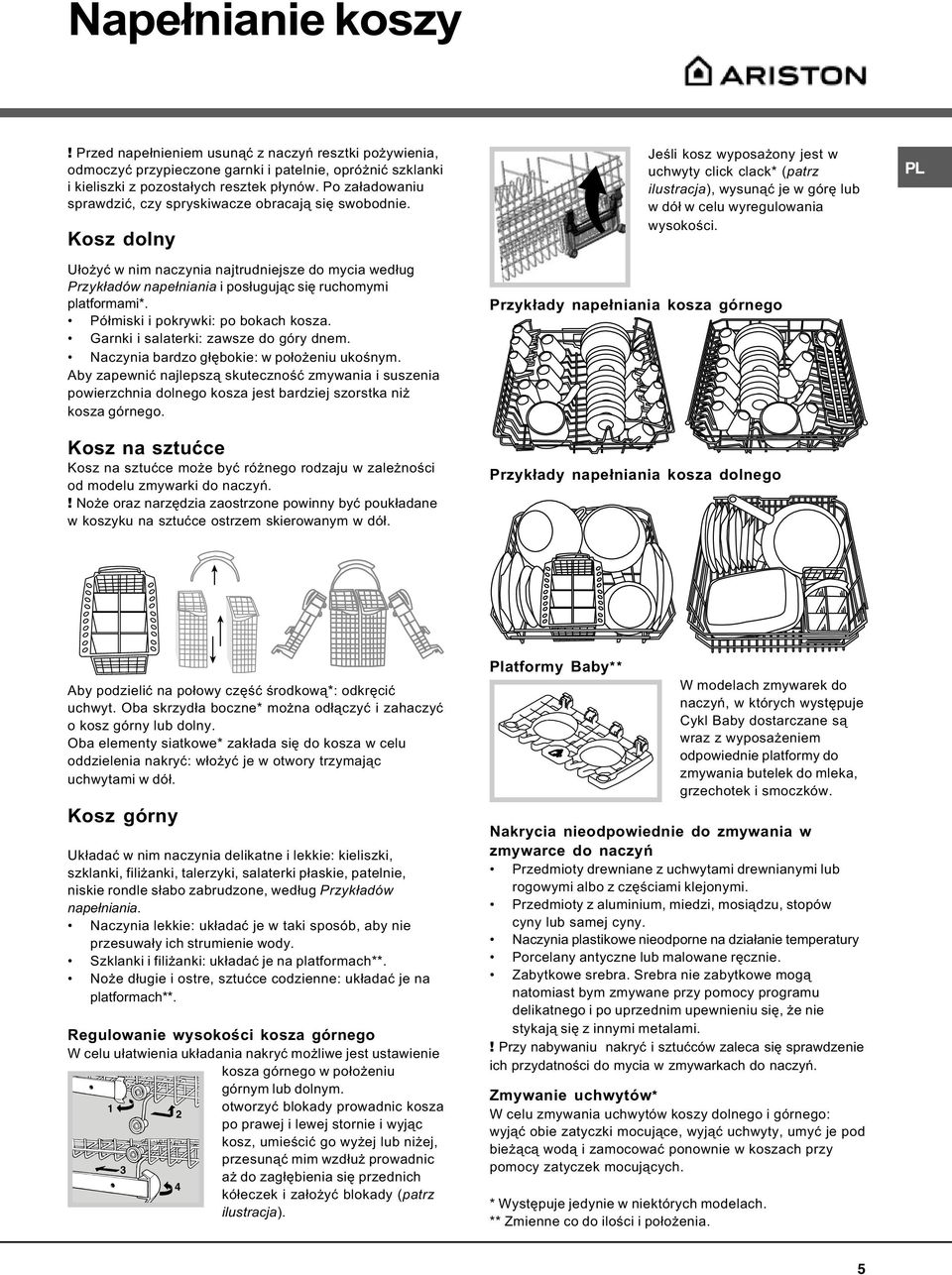

5 Nape³nianie koszy! Przed nape³nieniem usun¹æ z naczyñ resztki po ywienia, odmoczyæ przypieczone garnki i patelnie, opró niæ szklanki i kieliszki z pozosta³ych resztek p³ynów. Po za³adowaniu sprawdziæ, czy spryskiwacze obracaj¹ siê swobodnie. Kosz dolny U³o yæ w nim naczynia najtrudniejsze do mycia wed³ug Przyk³adów nape³niania i pos³uguj¹c siê ruchomymi platformami*. Pó³miski i pokrywki: po bokach kosza. Garnki i salaterki: zawsze do góry dnem. Naczynia bardzo g³êbokie: w po³o eniu ukoœnym. Aby zapewniæ najlepsz¹ skutecznoœæ zmywania i suszenia powierzchnia dolnego kosza jest bardziej szorstka ni kosza górnego. Kosz na sztuæce Kosz na sztuæce mo e byæ ró nego rodzaju w zale noœci od modelu zmywarki do naczyñ.! No e oraz narzêdzia zaostrzone powinny byæ pouk³adane w koszyku na sztuæce ostrzem skierowanym w dó³. Jeœli kosz wyposa ony jest w uchwyty click clack* (patrz ilustracja), wysun¹æ je w górê lub w dó³ w celu wyregulowania wysokoœci. Przyk³ady nape³niania kosza górnego Przyk³ady nape³niania kosza dolnego PL Aby podzieliæ na po³owy czêœæ œrodkow¹*: odkrêciæ uchwyt. Oba skrzyd³a boczne* mo na od³¹czyæ i zahaczyæ o kosz górny lub dolny. Oba elementy siatkowe* zak³ada siê do kosza w celu oddzielenia nakryæ: w³o yæ je w otwory trzymaj¹c uchwytami w dó³. Kosz górny Uk³adaæ w nim naczynia delikatne i lekkie: kieliszki, szklanki, fili anki, talerzyki, salaterki p³askie, patelnie, niskie rondle s³abo zabrudzone, wed³ug Przyk³adów nape³niania. Naczynia lekkie: uk³adaæ je w taki sposób, aby nie przesuwa³y ich strumienie wody. Szklanki i fili anki: uk³adaæ je na platformach**. No e d³ugie i ostre, sztuæce codzienne: uk³adaæ je na platformach**. Regulowanie wysokoœci kosza górnego W celu u³atwienia uk³adania nakryæ mo liwe jest ustawienie kosza górnego w po³o eniu górnym lub dolnym. 1 otworzyæ blokady prowadnic kosza 2 po prawej i lewej stornie i wyj¹c kosz, umieœciæ go wy ej lub ni ej, przesun¹æ mim wzd³u prowadnic 3 a do zag³êbienia siê przednich 4 kó³eczek i za³o yæ blokady (patrz ilustracja). Platformy Baby** ** W modelach zmywarek do naczyñ, w których wystêpuje Cykl Baby dostarczane s¹ wraz z wyposa eniem odpowiednie platformy do zmywania butelek do mleka, grzechotek i smoczków. Nakrycia nieodpowiednie do zmywania w zmywarce do naczyñ Przedmioty drewniane z uchwytami drewnianymi lub rogowymi albo z czêœciami klejonymi. Przedmioty z aluminium, miedzi, mosi¹dzu, stopów cyny lub samej cyny. Naczynia plastikowe nieodporne na dzia³anie temperatury Porcelany antyczne lub malowane rêcznie. Zabytkowe srebra. Srebra nie zabytkowe mog¹ natomiast bym zmywane przy pomocy programu delikatnego i po uprzednim upewnieniu siê, e nie stykaj¹ siê z innymi metalami.! Przy nabywaniu nakryæ i sztuæców zaleca siê sprawdzenie ich przydatnoœci do mycia w zmywarkach do naczyñ. Zmywanie uchwytów* W celu zmywania uchwytów koszy dolnego i górnego: wyj¹æ obie zatyczki mocuj¹ce, wyj¹æ uchwyty, umyæ je pod bie ¹c¹ wod¹ i zamocowaæ ponownie w koszach przy pomocy zatyczek mocuj¹cych. * Wystêpuje jedynie w niektórych modelach. ** Zmienne co do iloœci i po³o enia. 5

6 Uruchomienie i u ytkowanie PL W³¹czenie zmywarki 1. Otworzyæ kurek dop³ywu wody. 2. Wcisn¹æ przycisk ON-OFF: w³¹cza siê lampka sygnalizacyjna. 3. Otworzyæ drzwi i w³o yæ porcjê œrodka myj¹cego (patrz poni ej). 4. Nape³niæ kosze (patrz Nape³nianie koszy) i zamkn¹æ drzwiczki. 5. Obróciæ pokrêt³em w kierunku ruchu wskazówek zegara, aby ustawiæ rodzaj ¹danego mycia w zale noœci od naczyñ oraz stopnia ich zabrudzenia (patrz tabela programów). 6. Wybraæ opcje mycia (patrz poni ej). 7. Uruchomiæ program, przyciskaj¹c przycisk START/RESET: s³ychaæ sygna³ na znak potwierdzenia. Lampki kontrolne ZAAWANSOWANIA CYKLU sygnalizuj¹ aktualny stan programu. Zmywanie wstêpne, Zmywanie zasadnicze, P³ukanie, Suszenie. 8. Po zakoñczeniu mycia wydane zostan¹ krótkie sygna³y akustyczne i bêdzie pulsowa³a lampka SUSZENIA. 9. Wy³¹czyæ urz¹dzenie wciœniêciem przycisku ON-OFF, zamkn¹æ kurek dop³ywu wody i wyci¹gn¹æ wtyczkê z gniazdka. 10. Otworzyæ drzwiczki i odczekaæ kilka minut przed wyjêciem naczyñ, aby unikn¹æ oparzenia siê. Roz³adowaæ kosze zaczynaj¹c od dolnego. Zmiana programu bie ¹cego Jeœli wybrano niew³aœciwy program mo liwe jest dokonanie jego zmiany o ile dopiero siê zacz¹³: przytrzymaæ wduszony przycisk START/RESET przez 4 sekundy. Po jednym d³ugim i trzech krótkich sygna³ach dÿwiêkowych lampka kontrolna ZAAWANSOWANIE CYKLU wy³¹czy siê: wybraæ nowy program obracaj¹c pokrêt³em w kierunku przeciwnym do wskazówek zegara i uruchomiæ wduszaj¹c przycisk START / RESET Dodawanie kolejnych naczyñ Wdusiæ przycisk ON / OFF, otworzyæ drzwiczki uwa aj¹c na mo liwy wyciek pary i do³o yæ naczynia. Wcisn¹æ ponownie przycisk ON-OFF: cykl rozpoczyna siê na nowo. Przypadkowe przerwy Jeœli podczas zmywania otworzy siê drzwiczki lub pojawi siê przerwa w dop³ywie pr¹du, program mycia zostaje przerwany. Podejmuje swój bieg od punktu, w którym zosta³ przerwany z chwil¹ zamkniêcia drzwi lub przywrócenia dop³ywu pr¹du. Dozowanie œrodka myj¹cego Dobre rezultaty zmywania zale ¹ równie od w³aœciwego dozowania œrodka myj¹cego, podanego przez jego producenta. Przekraczaj¹c dozy nie zmywa siê wcale skuteczniej a jedynie zanieczyszcza siê œrodowisko. pojemnik A: Œrodek zmywaj¹cy pojemnik B: Œrodek do wstêpnego zmywania D A 1. Otworzyæ pokrywê C B wduszaj¹c przycisk D. 2. Wsypaæ porcjê œrodka myj¹cego sprawdzaj¹c w Tabeli programów: w proszku: pojemniki A i B. tabletki: pojemnik A i dno komory, to znaczy kiedy wymaga tego C program 1, wsypaæ do pojemnika A i zamkn¹æ pokrywkê, kiedy natomiast wymaga tego 2, umieœciæ drug¹ na dnie komory. 3. Usun¹æ pozosta³oœci œrodka myj¹cego z krawêdzi pojemnika i zamkn¹æ pokrywkê, do us³yszenia trzasku. Opcje mycia* Suszenie dodatkowe* Aby naczynia by³y idealnie suche, przed wyborem programu nale y wcisn¹æ przycisk SUSZENIE DODATKOWE. D³ugi sygna³ dÿwiêkowy informuje o uruchomieniu tej opcji, krótki o jej anulowaniu.! Opcja ta nie jest zgodna z programem Zwilzanie.! W³¹czenie opcji dodatkowego suszenia wyd³u a czas zmywania we wszystkich programach. * Wystêpuje jedynie w niektórych modelach. 6

7 Programy Tabela programów! Zmywarki do naczyñ Ariston wyposa one s¹ w automatyczny system czyszczenia filtrów, którego dzia³anie mo e wyd³u yæ czas trwania programów.! PROGRAMY AUTOMATYCZNE: Ten model zmywarki jest wyposa ony w specjalny czujnik, który okreœla stopieñ zabrudzenia naczyñ i mo e ustawiæ bardziej wydajny i oszczêdny tryb zmywania. Wskutek jego dzia³ania mo e zmieniæ siê czas zmywania w programach automatycznych. PL Wskazania do wyboru programów Bardzo brudne naczynia i nakrycia (nie stosowaæ do mycia naczyñ delikatnych). Garnki i naczynia normalnie zabrudzone. Program standardowy codzienny Mycie ekologiczne przy niskim zu yciu energetycznym, odpowiednie dla nakryæ i naczyñ Szybki i ekonomiczny cykl zmywania, stosowany do naczyñ ma³o zabrudzonych zaraz po ich u yciu. Mycie wstêpne w oczekiwaniu na uzupe³nienie wk³adu po nastêpnym posi³ku. Cykl ekonomiczny i szybki, do mycia naczyñ delikatnych, bardziej wra liwych na wysokie temperatury, zaraz po ich u yciu. Mycie rózne w dwóch koszach: delikatne w koszu górnym czyli dl a szk³a i kieliszków, o raz energiczne dla garnków i patelni w koszu dolnym. Program Intensywne Normalne Eko B³yskawiczne Zwil anie Kryszta³y Duo Wash œrodek pior¹cy (A) = pojemnik A (B) = pojemnik B w proszku p³ynny tabletki 30 gr (A) 5 gr (B) 30 ml (A) 5 ml (B) 1 (A) 1 (dno pojemnika) Mycie wstêpne Suszenie Czas trwania programu (tolerancja ±10%) h. min. 2:05 30 gr (A) 30 ml (A) 1 (A) 1:45 25 gr (A) 5 gr (B) 25 ml (A) 5 ml (B) 1 (A) 2:25 25 gr (A) 25 ml (A) 30' 25 gr (A) 25 ml (A) 1 (A) 1:38 25 gr (A) 5 gr (B) 25 ml (A) 5 ml (B) 12' 1 (A) 1:48 Uwaga W celu u³atwienia dozowania œrodka myj¹cego dobrze wiedzieæ, e 1 ³y ka kuchenna = 15 gramów proszku = oko³o 15 ml p³ynu 1 ³y eczka kuchenna = 5 gramów proszku = oko³o 5 ml p³ynu 7

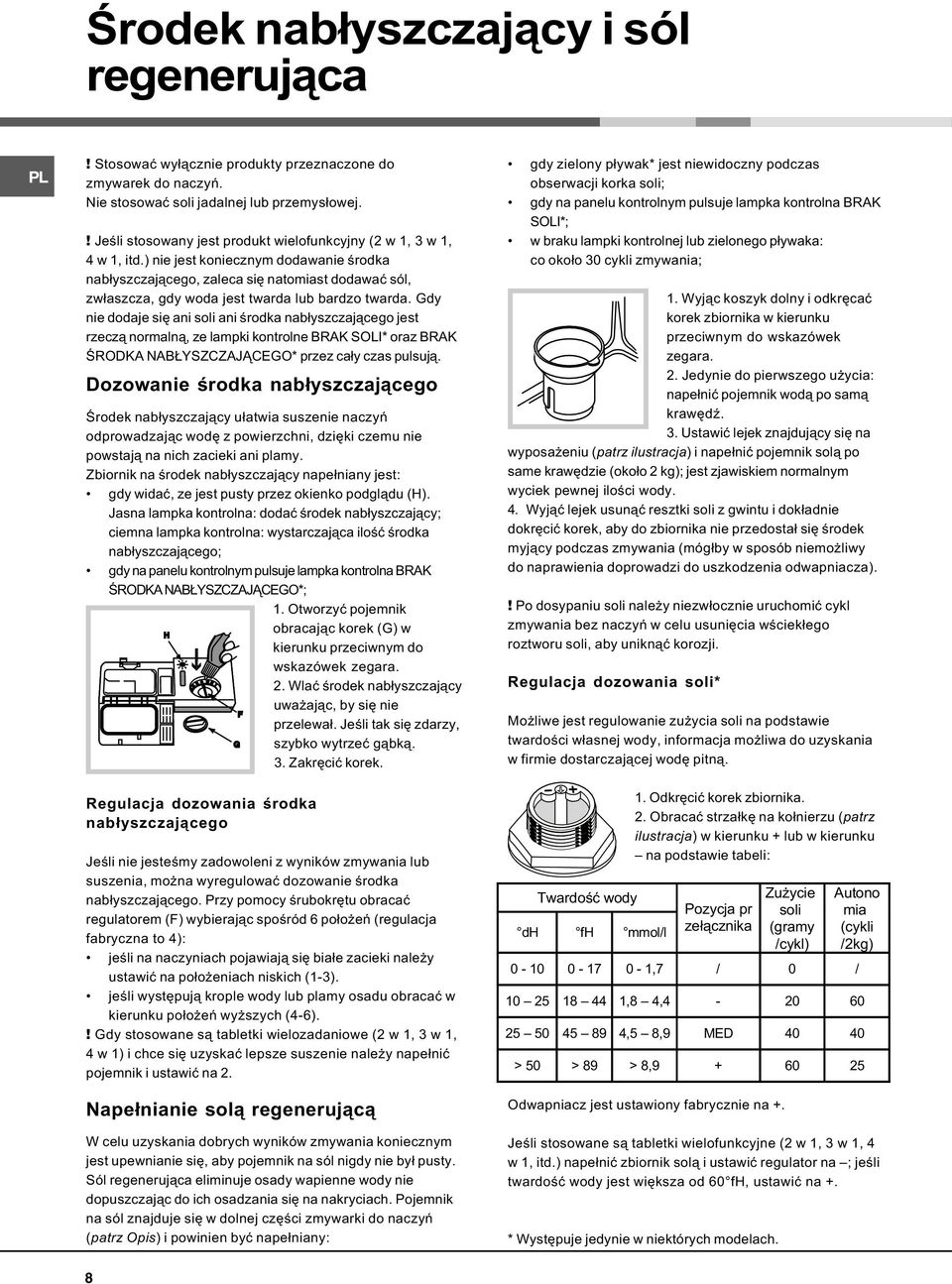

8 Œrodek nab³yszczaj¹cy i sól regeneruj¹ca PL! Stosowaæ wy³¹cznie produkty przeznaczone do zmywarek do naczyñ. Nie stosowaæ soli jadalnej lub przemys³owej.! Jeœli stosowany jest produkt wielofunkcyjny (2 w 1, 3 w 1, 4 w 1, itd.) nie jest koniecznym dodawanie œrodka nab³yszczaj¹cego, zaleca siê natomiast dodawaæ sól, zw³aszcza, gdy woda jest twarda lub bardzo twarda. Gdy nie dodaje siê ani soli ani œrodka nab³yszczaj¹cego jest rzecz¹ normaln¹, ze lampki kontrolne BRAK SOLI* oraz BRAK ŒRODKA NAB YSZCZAJ CEGO* przez ca³y czas pulsuj¹. Dozowanie œrodka nab³yszczaj¹cego Œrodek nab³yszczaj¹cy u³atwia suszenie naczyñ odprowadzaj¹c wodê z powierzchni, dziêki czemu nie powstaj¹ na nich zacieki ani plamy. Zbiornik na œrodek nab³yszczaj¹cy nape³niany jest: gdy widaæ, ze jest pusty przez okienko podgl¹du (H). Jasna lampka kontrolna: dodaæ œrodek nab³yszczaj¹cy; ciemna lampka kontrolna: wystarczaj¹ca iloœæ œrodka nab³yszczaj¹cego; gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK ŒRODKA NAB YSZCZAJ CEGO*; 1. Otworzyæ pojemnik obracaj¹c korek (G) w H kierunku przeciwnym do wskazówek zegara. 2. Wlaæ œrodek nab³yszczaj¹cy uwa aj¹c, by siê nie F przelewa³. Jeœli tak siê zdarzy, G szybko wytrzeæ g¹bk¹. 3. Zakrêciæ korek. Regulacja dozowania œrodka nab³yszczaj¹cego Jeœli nie jesteœmy zadowoleni z wyników zmywania lub suszenia, mo na wyregulowaæ dozowanie œrodka nab³yszczaj¹cego. Przy pomocy œrubokrêtu obracaæ regulatorem (F) wybieraj¹c spoœród 6 po³o eñ (regulacja fabryczna to 4): jeœli na naczyniach pojawiaj¹ siê bia³e zacieki nale y ustawiæ na po³o eniach niskich (1-3). jeœli wystêpuj¹ krople wody lub plamy osadu obracaæ w kierunku po³o eñ wy szych (4-6).! Gdy stosowane s¹ tabletki wielozadaniowe (2 w 1, 3 w 1, 4 w 1) i chce siê uzyskaæ lepsze suszenie nale y nape³niæ pojemnik i ustawiæ na 2. Nape³nianie sol¹ regeneruj¹c¹ W celu uzyskania dobrych wyników zmywania koniecznym jest upewnianie siê, aby pojemnik na sól nigdy nie by³ pusty. Sól regeneruj¹ca eliminuje osady wapienne wody nie dopuszczaj¹c do ich osadzania siê na nakryciach. Pojemnik na sól znajduje siê w dolnej czêœci zmywarki do naczyñ (patrz Opis) i powinien byæ nape³niany: gdy zielony p³ywak* jest niewidoczny podczas obserwacji korka soli; gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK SOLI*; w braku lampki kontrolnej lub zielonego p³ywaka: co oko³o 30 cykli zmywania; 1. Wyj¹c koszyk dolny i odkrêcaæ korek zbiornika w kierunku przeciwnym do wskazówek zegara. 2. Jedynie do pierwszego u ycia: nape³niæ pojemnik wod¹ po sam¹ krawêdÿ. 3. Ustawiæ lejek znajduj¹cy siê na wyposa eniu (patrz ilustracja) i nape³niæ pojemnik sol¹ po same krawêdzie (oko³o 2 kg); jest zjawiskiem normalnym wyciek pewnej iloœci wody. 4. Wyj¹æ lejek usun¹æ resztki soli z gwintu i dok³adnie dokrêciæ korek, aby do zbiornika nie przedosta³ siê œrodek myj¹cy podczas zmywania (móg³by w sposób niemo liwy do naprawienia doprowadzi do uszkodzenia odwapniacza).! Po dosypaniu soli nale y niezw³ocznie uruchomiæ cykl zmywania bez naczyñ w celu usuniêcia wœciek³ego roztworu soli, aby unikn¹æ korozji. Regulacja dozowania soli* Mo liwe jest regulowanie zu ycia soli na podstawie twardoœci w³asnej wody, informacja mo liwa do uzyskania w firmie dostarczaj¹cej wodê pitn¹. Twardoœæ wody dh fh mmol/l 1. Odkrêciæ korek zbiornika. 2. Obracaæ strza³kê na ko³nierzu (patrz ilustracja) w kierunku + lub w kierunku na podstawie tabeli: Pozycja pr ze³¹cznika Odwapniacz jest ustawiony fabrycznie na +. Jeœli stosowane s¹ tabletki wielofunkcyjne (2 w 1, 3 w 1, 4 w 1, itd.) nape³niæ zbiornik sol¹ i ustawiæ regulator na ; jeœli twardoœæ wody jest wiêksza od 60 fh, ustawiæ na +. * Wystêpuje jedynie w niektórych modelach. Zu ycie soli (gramy /cykl) Autono mia (cykli /2kg) ,7 / 0 / ,8 4, ,5 8,9 MED > 50 > 89 > 8,

9 Konserwacja i obs³uga Wy³¹czenie wody i pr¹du elektrycznego Zakrêcaæ kurek doprowadzaj¹cy wodê po ka dym zmywaniu, aby unikn¹æ niebezpieczeñstwa wycieku. Wyjmowaæ wtyczkê z kontaktu przed przyst¹pieniem do czyszczenia pralki oraz podczas czynnoœci konserwacyjnych. Czyszczenie zmywarki Obudowa zewnêtrzna i panel kontrolny mog¹ byæ czyszczone szmatka zwil on¹ letni¹ wod¹ i myd³em. Nie stosowaæ rozpuszczalników ani œciernych œrodków czyszcz¹cych. Komora wewnêtrzna mo e byæ czyszczona z ewentualnych plam przy pomocy szmatki zwil onej roztworem wody i niewielkiej iloœci octu. Unikaæ tworzenia siê brzydkich zapachów Pozostawiaæ zawsze przymkniête drzwiczki, aby unikaæ odstoin wilgoci. Regularnie czyœciæ owalne uszczelki hermetyzuj¹ce drzwiczki oraz pojemniki na œrodek myj¹cy przy pomocy wilgotnej g¹bki. W ten sposób unika siê osadzania siê resztek ywnoœci, g³ównego odpowiedzialnego za powstawanie przykrych zapachów. Czyszczenie spryskiwaczy Mo e siê tak zdarzyæ, e resztki ywnoœci osadz¹ siê na spryskiwacza zatykaj¹c otwory, przez które wydostaje siê woda. Od czasu do czasu dobrze jest sprawdzaæ je i czyœciæ przy pomocy niemetalowej szczoteczki. Czyszczenie filtrów Filtry oczyszczaj¹ wodê zmywaj¹ca z resztek jedzenia i przekazuj¹ do dalszej obróbki: w celu uzyskiwania dobrych rezultatów koniecznym jest okresowe czyszczenie ich.! Czyœciæ filtry regularnie.! Po ka dym czyszczeniu upewniæ siê, czy zespó³ filtruj¹cy zosta³ poprawnie za³o ony.! Nie nale y u ytkowaæ zmywarki do naczyñ bez filtrów. 1. Wyj¹c filtry odci¹gaj¹c uchwyt ku górze. A C B Czyszczenie filtrów: po ka dym zmywaniu czyœciæ pó³kolisty talerz A oraz odstojnik B (wyjmuje siê je odci¹gaj¹c uchwyt) z co wiêkszych resztek ywnoœci sp³ukuj¹c pod bie ¹ca wod¹. raz na miesi¹c B C nale y starannie wyczyœciæ ca³¹ grupê filtruj¹c¹: pó³kolisty A talerz A, odstojnik B oraz filtr walcowy C (wyjmuje siê obracaj¹c go w kierunku przeciwnym do wskazówek zegara). Podczas czyszczenia pomagaæ sobie szczotk¹ niemetalow¹. 3. Zamontowaæ ponownie zespó³ filtracyjny i umieœciæ go na swoim miejscu wykonuj¹c czynnoœci 1 i 2, wskazane na ilustracji, do us³yszenia trzaœniêcia. Przy planowanym wyjeÿdzie na d³u szy czas wykonaj jedno zmywanie na pusto. Od³¹cz pod³¹czenia elektryczne i wodne. Zostaw drzwiczki uchylone. PL 9

10 Œrodki ostro noœci i zalecenia PL! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane zgodnie z miêdzynarodowymi normami bezpieczeñstwa. Poni sze zalecenia, przekazane zosta³y ze wzglêdów bezpieczeñstwa, i powinny zostaæ uwa nie przeczytane. Ogólne zasady bezpieczeñstwa Urz¹dzenie zaprojektowane zosta³o do u ytku domowego o charakterze nieprofesjonalnym. Urz¹dzenie powinno byæ u ywane do zmywania naczyñ w u ytku domowym tylko przez osoby doros³e zgodnie z zaleceniami podanymi w niniejszej instrukcji. Nie nale y instalowaæ pralki na otwartym powietrzu, nawet jeœli miejsce to jest chronione dachem, gdy wystawienie urz¹dzenia na dzia³anie deszczu i burz, jest bardzo niebezpieczne. Nie dotykaæ zmywarki do naczyñ z bosymi stopami. Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel, lecz trzymaj¹c za wtyczkê. Koniecznym jest zakrêcanie kurka doprowadzaj¹cego wodê i od³¹czanie wtyczki z gniazdka elektrycznego przed przyst¹pieniem do czynnoœci czyszczenia i konserwacyjnych. W razie uszkodzenia nie nale y w adnym wypadku próbowaæ dostaæ siê do wewnêtrznych mechanizmów, próbuj¹c samemu j¹ naprawiaæ. Nie dotykaæ nigdy oporników. Nie opieraæ siê ani nie siadaæ na otwartych drzwiczkach: urz¹dzenie mog³oby siê przewróciæ. Przechowywaæ œrodki myj¹ce i nab³yszczaj¹ce poza zasiêgiem dzieci. Opakowania nie s¹ zabawk¹ dla dzieci. Pozbywanie siê starych urz¹dzeñ elektrycznych. Europejska Dyrektywa 2002/96/EC dotycz¹ca Zu ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u ytku jako nieposortowanych œmieci komunalnych. Zu yte urz¹dzenia musz¹ byæ osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie œrodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekreœlony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania. Konsumenci powinni kontaktowaæ siê z w³adzami lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu ytymi urz¹dzeniami gospodarstwa domowego. Oszczêdnoœæ i ochrona œrodowiska Oszczêdzanie wody i energii Uruchamiaæ zmywarkê do naczyñ tylko z pe³nym wsadem. W oczekiwaniu na nape³nienie maszyny zapobiegaæ przykrym zapachom przy pomocy cyklu zwil ania (patrz programy). Wybieraæ program odpowiadaj¹cy rodzajowi naczyñ oraz stopniowi zabrudzenia pos³uguj¹c siê Tabel¹ programów: - dla naczyñ normalnie zabrudzonych stosowaæ program Eco, który zapewnia niskie zu ycie energii i wody. - jeœli wsad jest niepe³ny uruchamiaæ opcjê Pó³ wsadu (patrz Uruchamianie i u ytkowanie). Jeœli w³asna umowa na dostawê energii elektrycznej przewiduje strefy czasowe oszczêdnoœci energetycznej uruchamiaæ zmywanie w godzinach o ni szej taryfie. Opcja Uruchomienie ze zw³ok¹* (patrz Uruchamianie i u ytkowanie) mo e pomóc w organizacji zmywania pod tym wzglêdem. Œrodki myj¹ce bez fosforanów, bez chloru i zawieraj¹ce enzymy Zaleca siê gor¹co stosowanie œrodków myj¹cych nie zawieraj¹cych fosforanów, ani chloru, które nale ¹ do najbardziej zalecanych jeœli idzie o ochronê œrodowiska. Enzymy wykazuj¹ szczególn¹ skutecznoœæ w temperaturach zbli onych do 50 C, przez co enzymatyczne œrodki myj¹ce mog¹ byæ stosowane do zmywania w ni szych temperaturach uzyskuj¹c takie samy wyniki jakie osi¹gniêto by bez nich w przypadku temperatury 65 C. Nale y dobrze dozowaæ œrodki myj¹ce w oparciu o wskazówki producenta, twardoœæ wody, stopieñ zabrudzenia oraz iloœæ naczyñ, aby unikaæ niepotrzebnych strat. Choæ nale ¹ do œrodków biodegradalnych œrodki myj¹ce zawsze zawieraj¹ sk³adniki zak³ócaj¹ce równowagê w przyrodzie. * Wystêpuje jedynie w niektórych modelach. 10

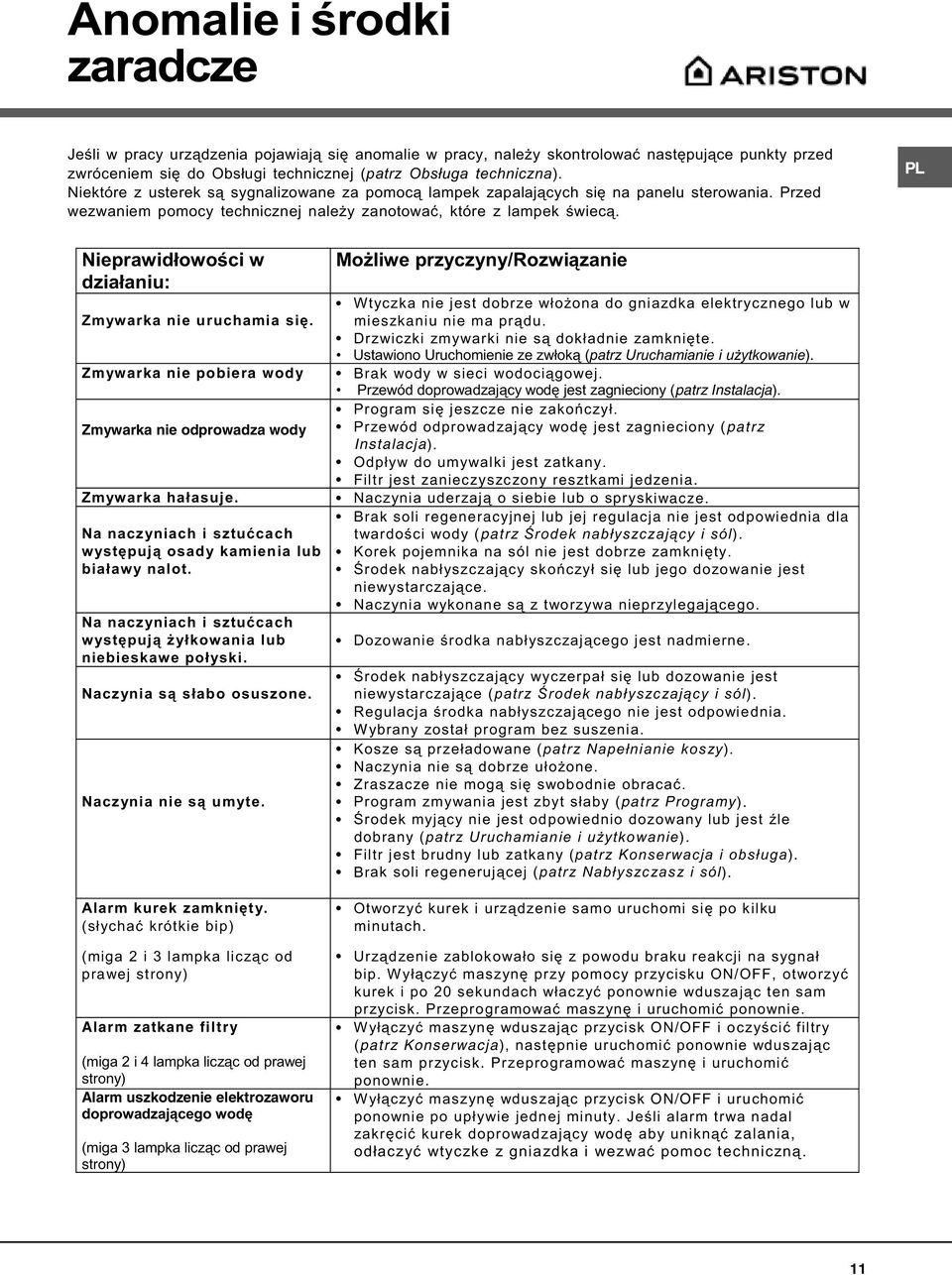

11 Anomalie i œrodki zaradcze Jeœli w pracy urz¹dzenia pojawiaj¹ siê anomalie w pracy, nale y skontrolowaæ nastêpuj¹ce punkty przed zwróceniem siê do Obs³ugi technicznej (patrz Obs³uga techniczna). Niektóre z usterek s¹ sygnalizowane za pomoc¹ lampek zapalaj¹cych siê na panelu sterowania. Przed wezwaniem pomocy technicznej nale y zanotowaæ, które z lampek œwiec¹. PL Nieprawid³owoœci w dzia³aniu: Zmywarka nie uruchamia siê. Zmywarka nie pobiera wody Zmywarka nie odprowadza wody Zmywarka ha³asuje. Na naczyniach i sztuæcach wystêpuj¹ osady kamienia lub bia³awy nalot. Na naczyniach i sztuæcach wystêpuj¹ y³kowania lub niebieskawe po³yski. Naczynia s¹ s³abo osuszone. Naczynia nie s¹ umyte. Alarm kurek zamkniêty. (s³ychaæ krótkie bip) (miga 2 i 3 lampka licz¹c od prawej strony) Alarm zatkane filtry (miga 2 i 4 lampka licz¹c od prawej strony) Alarm uszkodzenie elektrozaworu doprowadzaj¹cego wodê (miga 3 lampka licz¹c od prawej strony) Mo liwe przyczyny/rozwi¹zanie Wtyczka nie jest dobrze w³o ona do gniazdka elektrycznego lub w mieszkaniu nie ma pr¹du. Drzwiczki zmywarki nie s¹ dok³adnie zamkniête. Ustawiono Uruchomienie ze zw³ok¹ (patrz Uruchamianie i u ytkowanie). Brak wody w sieci wodoci¹gowej. Przewód doprowadzaj¹cy wodê jest zagnieciony (patrz Instalacja). Program siê jeszcze nie zakoñczy³. Przewód odprowadzaj¹cy wodê jest zagnieciony (patrz Instalacja). Odp³yw do umywalki jest zatkany. Filtr jest zanieczyszczony resztkami jedzenia. Naczynia uderzaj¹ o siebie lub o spryskiwacze. Brak soli regeneracyjnej lub jej regulacja nie jest odpowiednia dla twardoœci wody (patrz Œrodek nab³yszczaj¹cy i sól). Korek pojemnika na sól nie jest dobrze zamkniêty. Œrodek nab³yszczaj¹cy skoñczy³ siê lub jego dozowanie jest niewystarczaj¹ce. Naczynia wykonane s¹ z tworzywa nieprzylegaj¹cego. Dozowanie œrodka nab³yszczaj¹cego jest nadmierne. Œrodek nab³yszczaj¹cy wyczerpa³ siê lub dozowanie jest niewystarczaj¹ce (patrz Œrodek nab³yszczaj¹cy i sól). Regulacja œrodka nab³yszczaj¹cego nie jest odpowiednia. Wybrany zosta³ program bez suszenia. Kosze s¹ prze³adowane (patrz Nape³nianie koszy). Naczynia nie s¹ dobrze u³o one. Zraszacze nie mog¹ siê swobodnie obracaæ. Program zmywania jest zbyt s³aby (patrz Programy). Œrodek myj¹cy nie jest odpowiednio dozowany lub jest Ÿle dobrany (patrz Uruchamianie i u ytkowanie). Filtr jest brudny lub zatkany (patrz Konserwacja i obs³uga). Brak soli regeneruj¹cej (patrz Nab³yszczasz i sól). Otworzyæ kurek i urz¹dzenie samo uruchomi siê po kilku minutach. Urz¹dzenie zablokowa³o siê z powodu braku reakcji na sygna³ bip. Wy³¹czyæ maszynê przy pomocy przycisku ON/OFF, otworzyæ kurek i po 20 sekundach w³aczyæ ponownie wduszaj¹c ten sam przycisk. Przeprogramowaæ maszynê i uruchomiæ ponownie. Wy³¹czyæ maszynê wduszaj¹c przycisk ON/OFF i oczyœciæ filtry (patrz Konserwacja), nastêpnie uruchomiæ ponownie wduszaj¹c ten sam przycisk. Przeprogramowaæ maszynê i uruchomiæ ponownie. Wy³¹czyæ maszynê wduszaj¹c przycisk ON/OFF i uruchomiæ ponownie po up³ywie jednej minuty. Jeœli alarm trwa nadal zakrêciæ kurek doprowadzaj¹cy wodê aby unikn¹æ zalania, od³aczyæ wtyczke z gniazdka i wezwaæ pomoc techniczn¹. 11

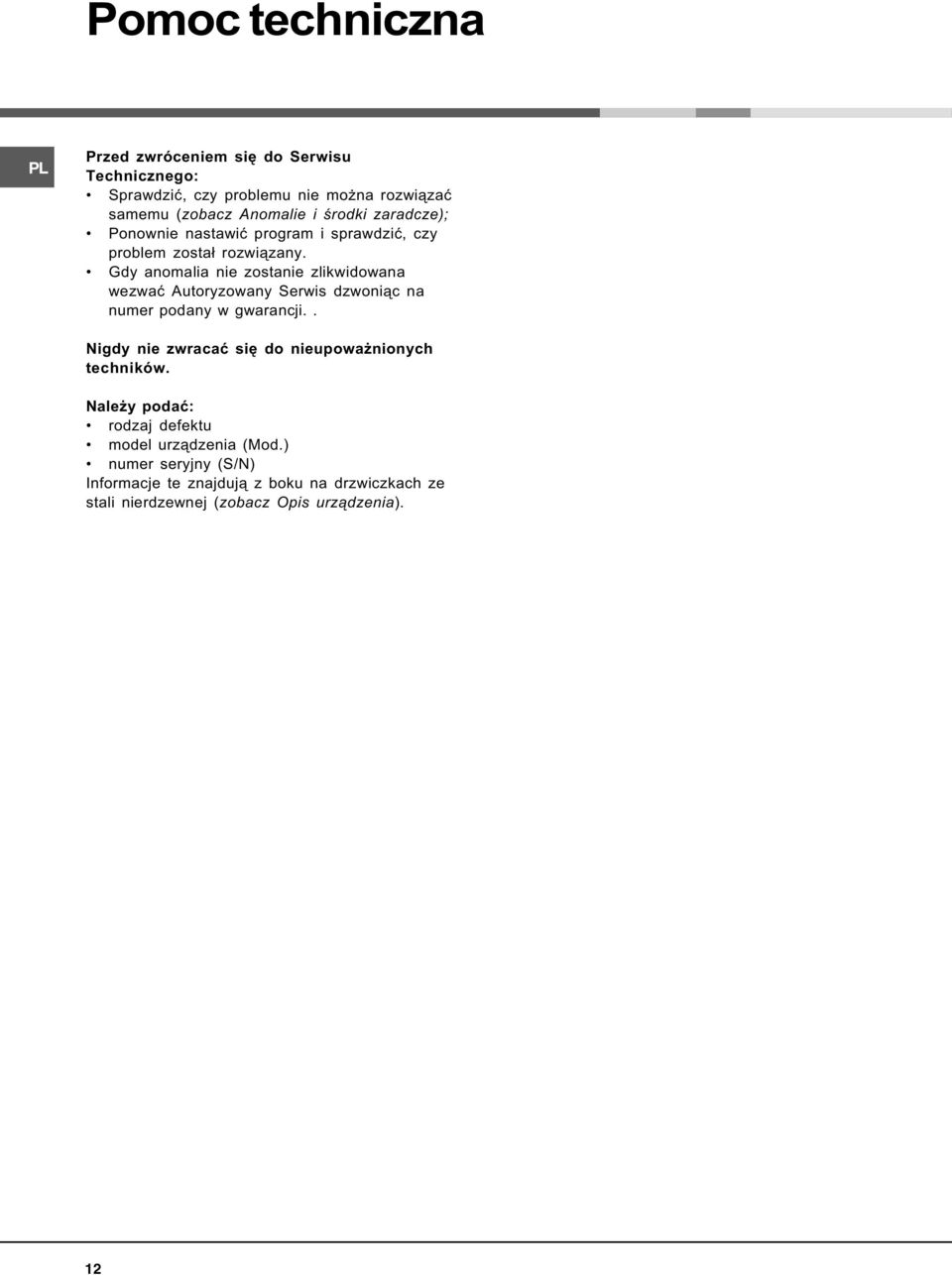

12 Pomoc techniczna PL Przed zwróceniem siê do Serwisu Technicznego: Sprawdziæ, czy problemu nie mo na rozwi¹zaæ samemu (zobacz Anomalie i œrodki zaradcze); Ponownie nastawiæ program i sprawdziæ, czy problem zosta³ rozwi¹zany. Gdy anomalia nie zostanie zlikwidowana wezwaæ Autoryzowany Serwis dzwoni¹c na numer podany w gwarancji.. Nigdy nie zwracaæ siê do nieupowa nionych techników. Nale y podaæ: rodzaj defektu model urz¹dzenia (Mod.) numer seryjny (S/N) Informacje te znajduj¹ z boku na drzwiczkach ze stali nierdzewnej (zobacz Opis urz¹dzenia). 12

13 Návod k použití MYÈKA NÁDOBÍ C S Èesky, 13 Obsah Instalace, Ustavení a vyrovnání do vodorovné polohy Pøipojení k elektrické síti a k rozvodu vody Technické údaje Popis zaøízení, 16 Celkový pohled Ovládací panel Plnìní košù, 17 Spodní koš Košík na pøíbory Horní koš LVZ 675 DUO Uvedení do èinnosti a použití, 18 Uvedení myèky do èinnosti Dávkování mycího prostøedku Volitelné funkce mytí* Programy, 19 Tabulka programù Leštidlo a regeneraèní sùl, 20 Dávkování leštidla Dávkování regeneraèní soli Údržba a péèe, 21 Uzavøení pøívodu vody a vypnutí elektrického napájení Èištìní myèky Zabránìní vzniku nepøíjemných zápachù Èištìní ostøikovacích ramen Èištìní filtrù Opatøení v pøípadì dlouhodobé neèinnosti Opatøení a rady, 22 Základní bezpeènostní pokyny Likvidace Jak ušetøit a brát ohled na životní prostøedí Poruchy a zpùsob jejich odstranìní, 23 Servisní služba, 24

14 Instalace C S! Je velmi dùležité tento návod uschovat, aby jej bylo možné kdykoli dle potøeby konzultovat. V pøípadì prodeje, darování nebo pøestìhování zaøízení se ujistìte, že návod zùstane uložen v jeho blízkosti.! Pozornì si pøeètìte uvedené pokyny: Obsahují dùležité informace týkající se instalace, použití a bezpeènosti pøi práci.! Pøi stìhování udržujte zaøízení dle možností ve svislé poloze; dle potøeby je mùžete naklonit na zadní stranu. Ustavení a vyrovnání do vodorovné polohy 1. Po rozbalení zaøízení zkontroluje, zda bìhem pøepravy nedošlo k jeho poškození. V pøípadì, že je poškozeno, nezapojujte jej a obra te se na prodejce. 2. Umístìte myèku tak, aby se boèními stìnami nebo zadní stìnou dotýkala pøilehlého nábytku nebo stìny. Tento model myèky lze rovnìž zasunout pod pracovní plochu* (pøeètìte si montážní pokyny). 3. Umístìte myèku na rovnou a pevnou podlahu. Vykompenzujte nerovnosti vyšroubováním nebo zašroubováním nožek, dokud se zaøízení nebude nacházet ve vodorovné poloze (nesmí být naklonìno o více než 2 stupnì). Dokonalé vyrovnání do vodorovné polohy zabezpeèí stabilitu zaøízení a zamezí vzniku vibrací, hluku a posunù bìhem èinnosti. 4. Èelnì seøiïte výšku zadních nožièek*: Šroubovákem odšroubujte nebo zašroubujte šrouby nacházející se ve spodní èásti myèky. Pøipojení k elektrické síti a k rozvodu vody! Pøizpùsobení elektrického rozvodu a rozvodu vody pro instalaci musí být provedeno kvalifikovaným personálem.! Myèka nádobí nesmí být opøena o potrubí ani o kabel elektrického napájení. Pøívodní hadice (A) a vypouštìcí hadice (B) vody a kabel elektrického napájení musí být nasmìrovány smìrem doprava nebo doleva s cílem umožnit co nejlepší instalaci (viz obrázek). Pøipojení hadice pro pøívod vody K rozvodu studené vody: Øádnì zašroubujte pøívodní hadici ke kohoutku s hrdlem se závitem 3/4 plyn; pøed zašroubováním nechte vodu odtékat, dokud nebude prùzraèná, aby pøípadné neèistoty neucpaly zaøízení. K rozvodu teplé vody: V pøípadì centrálního topení mùže být myèka pøipojena k rozvodu teplé vody za pøedpokladu, že její teplota nepøesahuje 60 C. Zašroubujte hadici ke kohoutku zpùsobem popsaným pro pøívod studené vody.! V pøípadì, že délka pøívodní hadice nebude dostateèná, se obra te na specializovanou prodejnu nebo na autorizovaný technický personál (viz Servisní služba).! Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce Technických údajù (viz níže).! Dbejte na to, aby hadice nebyla pøíliš ohnutá ani stlaèená. Bezpeènostní opatøení proti vytopení Aby bylo zaruèeno, že nedojde k k vytopení, je myèka: - vybavena systémem, který pøeruší pøívod vody v pøípadì poruch nebo jejího úniku dovnitø myèky. - vybavena bezpeènostním zaøízením Water Stop*, to znamená, že je její souèástí pøívodní hadice tvoøená vnìjší prùsvitnou hadicí a vnitøní hadicí èervené barvy: obì hadice snášejí velmi vysoké tlaky. V pøípadì roztržení vnitøní hadice se vnìjší hadice zabarví záøivì èervenou barvou a vede vodu namísto vnitøní hadice, èímž zabrání jejím únikùm.! Je velmi dùležité pravidelnì kontrolovat vnìjší hadici: je-li zabarvena jasnì èervenou barvou, musí být co nejdøíve vymìnìna autorizovanou servisní službou (viz Servisní služba). * Pouze u nìkterých modelù. 14

15 Pøipojení hadice vypouštìní vody Pøipojte vypouštìcí hadici do odpadového potrubí s minimálním prùmìrem 4 cm, aniž byste ji ohýbali. Nebo ji upevnìte k okraji umývadla èi vany; volný konec vypouštìcí hadice nesmí zùstat ponoøený ve vodì. A Optimální umístìní je usnadnìno použitím speciálního plastového kolena*: Upevnìte speciální plastové koleno ke stìnì, aby se zabránilo pohybùm hadice spojeným s vyléváním vody mimo odpadové potrubí. Koncová èást hadice, oznaèená písmenem A, musí být umístìna v poloze od 40 do 100 cm nad zemí (viz obrázek).! Firma neponese žádnou odpovìdnost za následky nerespektování uvedených pøedpisù. Upozornìní pro první mytí Po instalaci a bezprostøednì pøed prvním mytím zcela naplòte vodou nádržku na sùl a pøidejte pøibližnì 2 kg soli (viz Leštidlo a regeneraèní sùl): Je zcela bìžným jevem, že voda pøeteèe. Dále je zcela bìžné, že po nadávkování soli bude kontrolka NEDOSTATEK SOLI* i nadále blikat po dobu nìkolika cyklù. Pás proti tvorbì kondenzátu* Po vestavìní myèky otevøete dvíøka a pøilepte pod døevìnou polici prùsvitný samolepicí pás, který bude polici chránit pøed pøípadným kondenzátem. Technické údaje C S! Nedoporuèuje se používat žádné nastavovací hadice. Pøipojení k elektrickému rozvodu Rozmìry Šíøka 59,5 cm Výška 82 cm Hloubka 57 cm Pøed zasunutím zástrèky do zásuvky elektrického rozvodu se ujistìte, že: je zásuvka uzemnìna a že vyhovuje normám; je zásuvka schopna snést maximální zátìž odpovídající jmenovitému pøíkonu zaøízení, uvedenému na štítku s jmenovitými údaji, umístìném na vnitøní stranì dvíøek. (viz Popis myèky); napájecí napìtí odpovídá hodnotám uvedeným na štítku s jmenovitými údaji, umístìném na vnitøní stranì dvíøek; zásuvka je kompatibilní se zástrèkou zaøízení. V opaèném pøípadì požádejte o výmìnu zástrèky autorizovaného technika (viz Servisní služba); nepoužívejte prodlužovací šòùry ani rozvodky.! Po instalaci zaøízení musí kabel elektrického napájení a zásuvka elektrického rozvodu zùstat lehce pøístupné.! Kabel nesmí být ohnutý ani stlaèený.! Kabel musí být podrobován pravidelné kontrole a mìnìn výhradnì autorizovanými techniky (viz Servisní služba). Kapacita Tlak vody v pøívodním potrubí Napájecí napìtí Celkový pøíkon Pojistka * Pouze u nìkterých modelù. 12 standardních souprav nádobí 30 kpa 1 MPa (0,3 10 bar) 4,3 psi 145 psi Viz štítek s jmenovitými údaji Viz štítek s jmenovitými údaji Viz štítek s jmenovitými údaji Toto zaøízení je ve shodì s následujícími smìrnicemi Evropské unie: -73/23/EHS ze dne (Nízké napìtí) ve smyslu dalších úprav; - 89/336/EHS ze dne (Elektromagnetická kompatibilita) ve smyslu dalších úprav. - 97/17/ES (Energetické štítkování myèek nádobí) -2002/96/ES 15

16 Popis zaøízení C S Celkový pohled Horní koš 2. Horní ostøikovací rameno 3. Sklopné držáky 4. Mechanismus nastavení výšky koše 5. Spodní koš 6. Spodní ostøikovací rameno 7. Košík na pøíbory 8. Mycí filtr 9. Nádržka na sùl 10. Pøihrádky na mycí prostøedek a nádržka na leštidlo 11. Štítek s jmenovitými údaji Ovládací panel Sušení Oplachování Mytí Pøedmytí Kontrolka NEDOSTATKU SOLI* Kontrolka ZAPNUTO- VYPNUTO Kontrolky PRÙBÌHU CYKLU Tlaèítko EXTRA SUŠENÍ* Kontrolka NEDOSTATKU LEŠTIDLA* Tlaèítko START- VYNULOVÁNÍ (RESET) Otoèný voliè volby PROGRAMÙ Tlaèítko ZAPNOUT-VYPNOUT (ON-OFF) * Pouze u nìkterých modelù. 16

17 Plnìní košù! Pøed plnìním odstraòte z nádobí zbytky jídla, namoète zaschlé hrnce a pánve, vylejte ze sklenic a pohárù tekutiny, které v nich zùstaly. Po naplnìní zkontrolujte, zda se ostøikovací ramena mohou volnì otáèet. Je-li koš vybaven rukoje mi klik klak* (viz obrázek), seøiïte výšku jejich potažením nahoru nebo dolù. C S Spodní koš Umístìte do nìj nádobí, které se umývá nejobtížnìji, v souladu s Pøíklady plnìní, a využijte pøitom sklopné držáky*. Široké talíøe a velké poklice: umístìte je na okraje koše. Hrnce a salátové mísy: umístìte je vždy obrácené dnem vzhùru. Hluboké nádobí: do šikmé polohy. Aby byly zajištìny co nejlepší mycí a sušicí vlastnosti, je povrch spodního koše drsnìjší než povrch horního koše. Košík na pøíbory Košík na pøíbory mùže být odlišného typu, podle druhu myèky.! Nože a zahrocené nástroje se musí umístit do košíku na pøíbory s hrotem obráceným smìrem dolù. Pøíklady naplnìní horního koše Pøíklady naplnìní spodního koše Rozdìlení hlavního tìlesa na dvì èásti*: vytáhnìte rukoje. Dvì boèní lopatky* mohou být oddìleny a pøichyceny k hornímu nebo spodnímu koší. Dvì souèásti ve tvaru møížky* se vkládají do koše proto, aby držely pøíbory v oddìleném stavu: Pøíbory ukládejte do drážek s rukojetí obrácenou ke dnu. Horní koš Sklopné pøihrádky Baby** U modelù myèek vybavených Cyklem Baby se v rámci pøíslušenství dodávají pøíslušné sklopné pøihrádky na mytí kojeneckých láhví, upevòovacích objímek a dudlíkù. Do horního koše ukládejte choulostivé a lehké nádobí: sklenice, šálky na èaj a na kávu, talíøky, nízké salátové mísy, pánve, nízké rendlíky a hrnce, které nejsou pøíliš zneèištìné, v souladu s Pøíklady plnìní. Lehké nádobí: umístìte lehké nádobí tak, aby je proudy vody neposouvaly. Šálky a šáleèky: umístìte je na sklopné držáky**. Dlouhé a zahrocené nože, servírovací pøíbory: umístìte je na sklopné držáky**. Zpùsob nastavení horního koše Horní koš mùže být nastaven do spodní nebo do horní polohy s cílem usnadnit ukládání nádobí: otevøete pojistky vodicích drážek 1 2 koše na pravé i na levé stranì a vytáhnìte koš; umístìte jej do horní nebo spodní polohy a zasunujte jej 3 podél vodicích drážek, dokud se do 4 drážky nedostanou i pøední koleèka, a poté zajistìte pojistky (viz obrázek). Nádobí nevhodné na mytí v myèce nádobí Døevìné pøedmìty, pøedmìty s døevìnou rukojetí, pøedmìty z rohoviny, pøedmìty s pøilepenými souèástmi nebo pøedmìty, které nejsou specificky oznaèeny jako vhodné pro mytí v myèce nádobí. Pøedmìty z hliníku, mìdi, mosazi, plsti nebo cínu. Plastové nebo tepelnì neodolné nádobí. Vzácný starý nebo ruènì malovaný porcelán. Vzácné staré støíbro. Støíbro, které nepatøí mezi staré a vzácné, se mùže mýt s použitím jemného programu, pøièemž je tøeba se ujistit, že nepøichází do styku s jinými kovy.! Doporuèuje se zakoupení nádobí vhodného pro mytí v myèce nádobí. Mytí rukojetí* Mytí rukojetí spodního a horního koše: Vytáhnìte upevòovací uzávìry, vytáhnìte rukojeti, opláchnìte je pod proudem vody a upevnìte je na koše prostøednictvím uzávìrù. * Pouze u nìkterých modelù. ** Mìní se v závislosti na poètu a poloze. 17

18 Spuštìní a použití C S Uvedení myèky do èinnosti 1. Zavøete kohoutek pøívodu vody. 2. Stisknìte tlaèítko ZAPNOUT-VYPNOUT: Dojde k rozsvícení kontrolky. 3. Otevøete dvíøka a nadávkujte mycí prostøedek (viz níže). 4. Naplòte koše (viz Plnìní košù) a zavøete dvíøka. 5. Otáèením otoèného volièe ve smìru hodinových ruèièek nastavte požadovaný druh mytí dle nádobí a stupnì jeho zneèištìní (viz tabulka programù). 6. Zvolte volitelné funkce mytí (viz níže). 7. Uveïte myèku do èinnosti stisknutím tlaèítka START/VYNULOVÁNÍ: Uslyšíte potvrzující pípnutí. Kontrolky PRÙBÌHU CYKLU signalizují stav programu: Pøedmytí, mytí, oplachování, sušení. 8. Po ukonèení mytí uslyšíte tøi krátké akustické signály a uvidíte blikat kontrolku SUŠENÍ. 9. Vypnìte zaøízení stisknutím tlaèítka ZAPNOUT- VYPNOUT, zavøete kohoutek pøívodu vody a odpojte zástrèku ze zásuvky elektrického rozvodu. 10. Otevøete dvíøka a pøed vyjmutím nádobí vyèkejte nìkolik minut, abyste se vyhnuli možnému popálení. Vyložte koše poèínaje spodním košem. Zmìna probíhajícího programu Když byl zvolen nesprávný program, je možné jej bezprostøednì po startu zmìnit: Držte stisknuté tlaèítko START/VYNULOVÁNÍ po dobu 4 sekund. Po jednom dlouhém a tøech krátkých pípnutích zhasne kontrolka PRÙBÌHU CYKLU: Otáèením otoèného volièe proti smìru hodinových ruèièek zvolte nový program a spus te jej stisknutím tlaèítka START/VYNULOVÁNÍ. Pøidání nádobí Stisknìte tlaèítko ZAPNOUT/VYPNOUT a otevøete dvíøka; dávejte pøitom pozor na unikající páru. Následnì vložte nádobí. Znovu stisknìte tlaèítko ZAPNOUT-VYPNOUT: Dojde k obnovení cyklu. Náhodné pøerušení Když bìhem mytí dojde k otevøení dvíøek nebo když dojde k pøerušení dodávky elektrické energie, mytí bude pøerušeno. Pøi zavøení dvíøek nebo po obnovení dodávky elektrické energie bude mytí pokraèovat z bodu, ve kterém bylo pøerušeno. Dávkování mycího prostøedku Dobrý výsledek mytí závisí také na správném dávkování mycího prostøedku doporuèeného výrobcem. Pøi pøekroèení doporuèeného množství nedojde ke zvýšení úèinnosti mytí, ale pouze k vyššímu zneèištìní životního prostøedí. nádobka A: Mycí prostøedek pro mytí nádobka B: Mycí prostøedek pro pøedmytí 1. Stisknutím tlaèítka D D A B otevøete kryt C. 2. Nadávkujte mycí prostøedek; konzultujte Tabulku programù: práškový: nádobky A a B. ve formì tablet: nádobka A a dno mycího prostoru - když program vyžaduje C použití 1 tablety, vložte ji do nádobky A a zavøete kryt; když vyžaduje použití 2 tablet, položte druhou na dno mycího prostoru. 3. Odstraòte zbytky mycího prostøedku z okrajù nádobky a zavøete kryt až po zacvaknutí. Volitelné funkce mytí Extra sušení* Abyste docílili dokonalého osušení, stisknete tlacítko EXTRA SUŠENÍ ješte pred volbou programu. Delší zvukový signál potvrdí aktivaci této volitelné funkce, zatímco krátký zvukový signál potvrdí její zrušení.! Pri použití extra sušení trvají programy déle. * Pouze u nìkterých modelù. 18

19 Programy Tabulka programù! Myèky nádobí Ariston jsou vybaveny systémem automatického èištìní filtrù, který mùže prodloužit dobu trvání programù. C S! PROGRAMY AUTO: tento model myèky nádobí je vybaven speciálním snímaèem, schopným vyhodnotit stupeò zneèištìní a nastavit co nejúèinnìjší a nejúspornìjší druh mytí. Doba trvání programu auto se mùže mìnit následkem zásahu snímaèe. Indikace k volbì programu Program práškový Mycí prostøedek (A) = nádobka A (B) = nádobka B tekutý ve formì tablet Pøedmytí Sušení Doba trvání p rogramu (tole rance ±10%) h. min. Silnì zneèištìné nádo bí a hrnce (nevhodný pro choulostivé nádobí) Intenzivní mytí 30 g (A) 5 g (B) 30 ml (A) 5 ml (B) 1 (A) 1 (na dno vnitøního prostoru) 2:05' Bìžnì zneèištìné nád obí a hrnce. Standardn í denní program. Bìžné mytí 30 g (A) 30 ml (A) 1 (A) 1:45 Ekologické mytí pøi níz ké energetické spotøeb ì, vhodný pro nádobí a hrnce. Eko 25 g (A) 5 g (B) 25 ml (A) 5 ml (B) 1 (A) 2:25 Úsporný a rychlý mycí cyklus, používaný u mí rnì zneèištìného nádo bí ihned po použití. Rychlé mytí 25 g (A) 25 ml (A) 30' Pøedbìžné mytí, kdy s e oèekává doplnìní ná plnì po dalším jídle. Rychlý a úsporný cykl us, vhodný pro choulo stivé nádobí pøi vysoký ch teplotách, bezprostø ednì po jeho použití. Namáèení Choulostivé 25 g (A) 25 ml (A) 1 (A) 1:38' 12' Odlišný zpùsob mytí v e dvou koších: Jemné mytí v horním koši pro sklo a sklenice, intenzi vní mytí pro hrnce ve s podním koši. mytí Duo Wash 25 g (A) 5 g (B) 25 ml (A) 5 ml (B) 1 (A) 1:48 Poznámka K usnadnìní dávkování mycího prostøedku je tøeba vìdìt, že: 1 kuchyòská lžíce = 15 gramù prášku = pøibližnì 15 ml tekutiny 1 kuchyòská lžièka = 5 gramù prášku = pøibližnì 5 ml tekutiny 19

20 Leštidlo a regeneraèní sùl C S! Používejte pouze specifické mycí prostøedky pro myèky nádobí. Nepoužívejte kuchyòskou ani prùmyslovou sùl.! Používáte-li víceúèelový produkt (2v1, 3v1, 4v1, etc.), není tøeba pøidávat leštidlo, avšak doporuèuje se pøidat sùl, zejména v pøípadì, že je voda tvrdá nebo velmi tvrdá. Když se nepøidá sùl ani leštidlo, je zcela zøejmé, že kontrolky CHYBÌJÍCÍ SÙL* a CHYBÌJÍCÍ LEŠTIDLO* nadále blikají. Dávkování leštidla Leštidlo usnadòuje sušení nádobí tím, že voda klouže z povrchu, a proto na nádobí nezùstávají zbytky ani skvrny. Nádobka na leštidlo se plní: Dle potøeby, po vizuální kontrole prostøednictvím optické kontrolky (H). Kontrolka svìtlá: Pøidat leštidlo; Kontrolka tmavá: Dostatek leštidla; když na ovládacím panelu bliká kontrolka CHYBÌJÍCÍ LEŠTIDLO*; 1. Otevøete nádobku H otáèením uzávìru (G) proti smìru hodinových ruèièek. 2. Nalijte leštidlo, tak, F aby nepøeteklo. Dojde-li k tomu, oèistìte jej G houbou. 3. Zašroubujte zpìt uzávìr; Nastavte dávku leštidla Nejste-li spokojeni s výsledkem mytí nebo sušení, je možné provést regulaci množství leštidla. Prostøednictvím šroubováku otáèejte regulátorem (F) a zvolte jednu ze 6 poloh (regulátor je z výrobního závodu pøednastaven do polohy 4): Jsou-li na nádobí bílé zbytky, pootoète regulátor smìrem k nižším hodnotám (1-3). Jsou-li na nádobí kapky vody nebo skvrny vodního kamene, pootoète regulátor smìrem k vyšším hodnotám (4-6).! Pokud si pøejete pøi použití víceúèelových tablet (2v1, 3v1, 4v1, etc.) dosáhnout lepšího osušení, naplòte nádobku a nastavte regulátor do polohy 2. Dávkování regeneraèní soli K dosažení dobrých výsledkù mytí je nezbytné kontrolovat stav soli v nádobce tak, aby nádobka nikdy nezùstala prázdná. Regeneraèní sùl odstraòuje vodní kámen z vody a tím zabraòuje vytváøení nánosù na nádobí. Zásobník soli se nachází ve spodní èásti myèky nádobí (viz Popis) a je tøeba jej naplnit: Když pøi kontrole uzávìru nádobky na sùl není vidìt zelený plovák*; když na ovládacím panelu bliká kontrolka CHYBÌJÍCÍ SÙL*; v pøípadì nepøítomnosti kontrolky nebo zeleného plováku: Po každých 30 mycích cyklech; 1. Vytáhnìte spodní koš a odšroubujte uzávìr nádobky jeho otáèením proti smìru hodinových ruèièek. 2. Pouze pøi prvním použití: Naplòte nádobku vodou až po okraj. 3. Umístìte trychtýø z pøíslušenství (viz obrázek) a naplòte nádobku solí až po okraj (pøibližnì 2 kg); vyteèení malého množství vody je zcela bìžným jevem. 4. Odložte trychtýø, odstraòte zbytky soli ze závitu a øádnì zašroubujte uzávìr, aby se bìhem mytí nedostal do nádobky mycí prostøedek (mohlo by dojít k trvalému poškození dekalcifikátoru). Pøi pøidávání soli ihned spus te jeden mycí cyklus bez vložení nádobí, abyste odstranili pøelitý solný roztok a zabránili tak korozi. Nastavte dávku soli* Spotøebu soli je možné regulovat na základì tvrdosti používané vody. Údaj o tvrdosti vody je možné získat u organizace zabývající se dodávkou pitné vody. 1. Odšroubujte uzávìr nádobky. 2. Otáèejte šipkou na hrdle (viz obrázek) smìrem k + nebo smìrem k ; vycházejte z údajù v tabulce: Tvrdost vody dh fh mmol/l Poloha volièe Dekalcifikátor je z výroby pøednastaven na +. Pøi použití víceúèelových tablet (2v1, 3v1, 4v1, etc.) naplòte nádobku na sùl a nastavte regulátor na ; pokud je tvrdost vody vyšší než 60 fh, nastavte jej na +. * Pouze u nìkterých modelù. Spotøeba soli (v gramech/ cyklus) Autonomie (cyklù /2 kg) / 0 / PRÙM > 50 > 89 >

21 Údržba a péèe Uzavøení pøívodu vody a vypnutí elektrického napájení Po každém mytí uzavøete kohoutek pøívodu vody, abyste se vyhnuli nebezpeèí únikù. Pøi èištìní zaøízení a bìhem operací údržby odpojte zástrèku napájecího kabelu ze zásuvky elektrického rozvodu. Èištìní myèky nádobí Vnìjší povrch a ovládací panel mohou být èištìny hadrem navlhèeným ve vlažné vodì a saponátu. Nepoužívejte rozpouštìdla ani abrazivní prostøedky. Stìny vnitøního mycího prostoru se dají vyèistit od pøípadných skvrn hadrem navlhèeným ve vodì s malým množstvím octa. Zabránìní vzniku nepøíjemných zápachù Dvíøka nechte pokaždé pootevøená, aby se zabránilo hromadìní vlhkosti. Pravidelnì èistìte obvodová tìsnìní dvíøek a nádobek na mycí prostøedek s použitím mokré houby. Zabrání se tak hromadìní zbytkù jídla, které jsou hlavními pùvodci nepøíjemného zápachu. Èištìní ostøikovacích ramen Mùže se stát, že se na ostøikovacích ramenech zachytí zbytky jídla a ucpou otvory, kterými vytéká voda: Èas od èasu je tøeba je zkontrolovat a vyèistit nekovovým kartáèkem. Èištìní filtrù Filtry èistí mycí vodu od zbytkù jídla a znovu ji uvádìjí do obìhu: K zabezpeèení trvale dobrých výsledkù mytí je tøeba filtry èistit.! Pravidelnì èistìte filtry.! Po jejich vyèištìní zkontrolujte správnost zasunutí filtraèní soustavy.! Myèka nádobí se nesmí používat bez filtrù. 1. Vytáhnìte filtry potažením rukojeti smìrem nahoru. B A A C B 1 2 C 2. Vyèistìte filtry Po každém mytí vyèistìte pùlkruhovitý talíø A a nádobku B (je možné je vytáhnout potažením za rukoje ) od nejvìtších zbytkù jejich opláchnutím pod proudem vody. jednou mìsíènì je tøeba dokonale vyèistit celou filtraèní soustavu: pùlkruhovitý talíø A, nádobku B a válcový filtr C (vytahuje se jeho otáèením proti smìru hodinových ruèièek). Pøi èištìní si pomùžete nekovovým kartáèkem. 3. Namontujte zpìt filtraèní soustavu a umístìte ji do jejího uložení, a to tak, že provedete pohyby 1 a 2, znázornìné na obrázku, až po zacvaknutí. Opatøení v pøípadì dlouhodobé neèinnosti Vykonání cyklu naprázdno. Odpojte elektrické napájení a pøívod vody. Nechte pootevøená dvíøka. C S 21
