Szkolenie dotyczące budowy Systemów Wczesnego Ostrzegania i Alarmowania o zagrożeniach w ramach RPO na lata Warszawa czerwiec 2015

Transkrypt

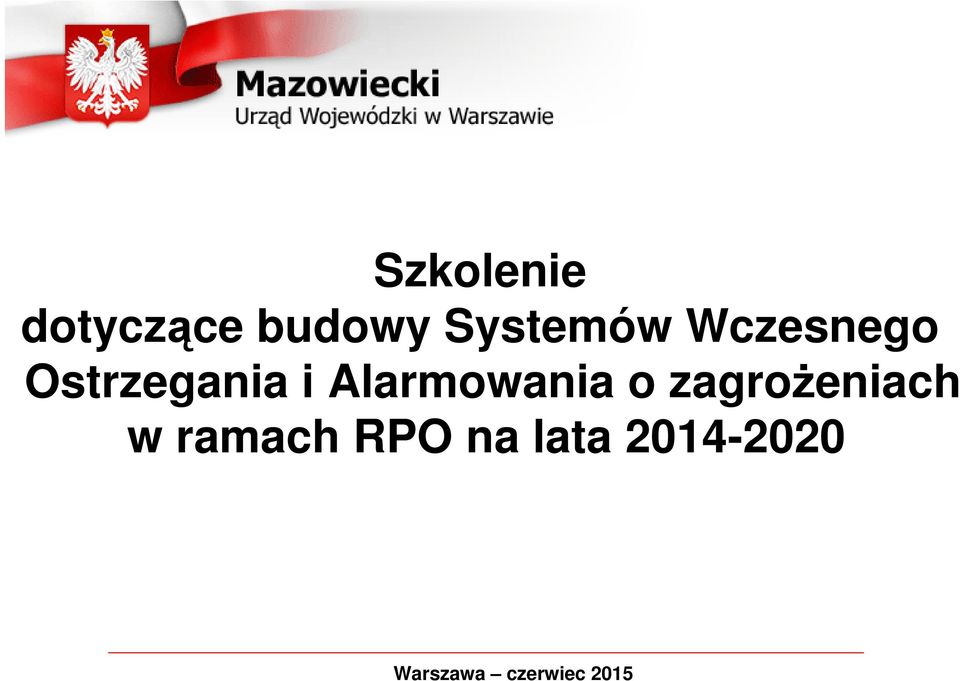

1 Szkolenie dotyczące budowy Systemów Wczesnego Ostrzegania i Alarmowania o zagrożeniach w ramach RPO na lata

2 SYSTEM OSTRZEGANIA I ALARMOWANIA LUDNOŚCI O ZAGROŻENIACH PODSTAWOWE INFORMACJE WYNIKAJĄCE Z RPO WOJEWÓDZTWA MAZOWIECKIEGO O systemie ostrzegania i alarmowania ludności cywilnej mówi się w punkcie 5b (str.119) w ww. Programie w ramach tematu Wspieranie inwestycji ukierunkowanych na konkretne rodzaje zagrożeń, przy jednoczesnym zwiększeniu odporności na klęski, katastrofy i rozwijaniu systemów zarządzania klęskami i katastrofami. W ramach tego tematu będą realizowane działania związane z rozwojem systemu zarządzania ryzykiem w tym tworzenie systemów wczesnego ostrzegania. Wsparciem zostanie objęta budowa systemu złożonego z zestawu syren alarmowych wraz z wyposażeniem. 2. Beneficjentami projektu są Jednostki Samorządu Terytorialnego. 3. Projekt zakłada sfinansowanie 80% projektu ze środków UE (ok. 15 mln. zł), natomiast do 20% wkładu muszą zapewnić JST. Koszt jednego punktu alarmowego (PA) został oszacowany na ok PLN. 4. JST w swoich koncepcjach określają: - Niezbędną ilość potrzebnych punktów alarmowych (PA) na swoim terenie z określeniem jaki typ syreny chcą zamontować (szczelinowa lub wirnikowa); - Wskazują konkretną lokalizację każdego PA (zalecane miejsca administrowane przez JST); - Zapewniają dostawę prądu i internetu do każdego PA. 5. Każda JST będzie administratorem swojego systemu ostrzegania i alarmowania na swoim terytorium oraz będzie odpowiedzialna za użytkowanie i konserwację swoich PA.

3 Informacje zawarte w piśmie nr WBZK- II z dnia r. Wzór Projektu dla JST zostanie opracowany i zamieszczony na stronie internetowej marszałka województwa mazowieckiego ( Projekt należy przesyłać bezpośrednio do marszałka województwa mazowieckiego w nieprzekraczalnym terminie do r. ROZBIEŻNOŚCI INFORMACYJNE Uwagi Urzędu Marszałkowskiego Wzór wniosku o dofinansowanie w ramach RPO WM jest w trakcie opracowywania. Wnioski należy składać do Mazowieckiej Jednostki Wdrażania Programów Unijnych (JWPU). Termin składania wniosków o dofinansowanie w ramach RPO WM będzie określony na stronie internetowej Regionalnego Programu Operacyjnego Województwa Mazowieckiego oraz JWPU Konkurs na wyłonienie wykonawcy SWO planowany jest na IV kwartał 2015 r. Tryb konkursowy każde JST stara się o dofinansowanie we własnym zakresie. Wszystkie informacje w zakresie harmonogramu konkursów w ramach RPO MW na 2015 r. zamieszczone są na stronach internetowych: 1. http//funduszedlamazowsza.eu/dokument/zapoznaj-się-z-prawem dokumentami /harmonogram-naborow-na-projekty-w-trybie-konkursowym-i-pozakonkursowym-na-2015-r.html; 2.

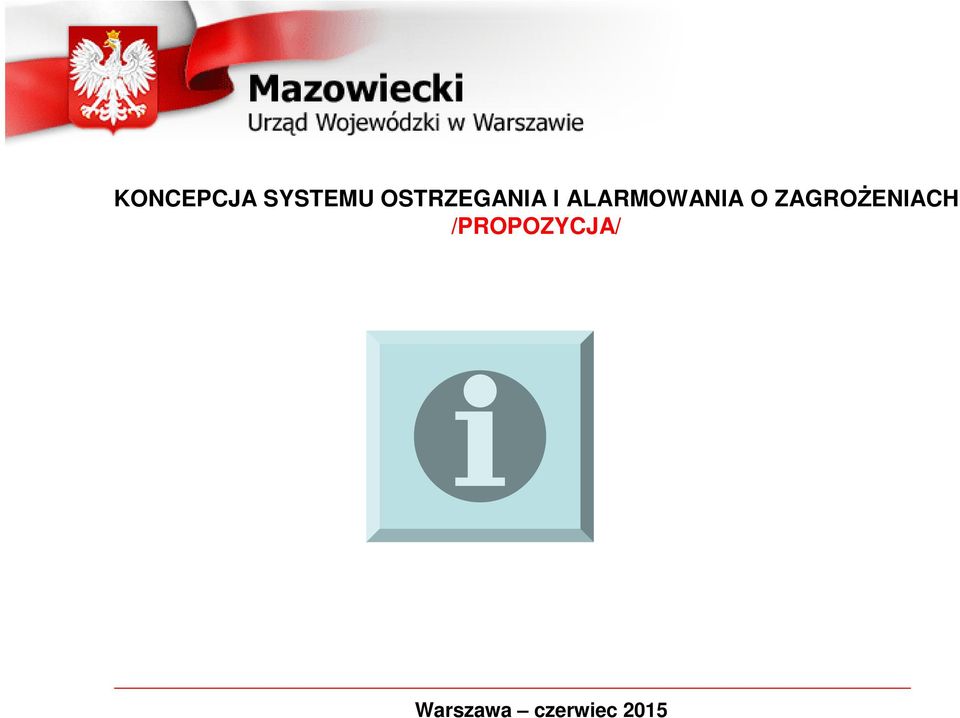

4 KONCEPCJA SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH /PROPOZYCJA/

5 KONCEPCJA WOJEWÓDZKIEGO SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH

6 KONCEPCJA POWIATOWEGO PODSYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH PA357 PA356 SK GMINY PA355 SK PCZK SK MIASTA PA358 PA352 PA351 SK MIASTA PA353 sieć LAN/WLAN SK GMINY PA354 SK GMINY SK GMINY

7 KONCEPCJA MIEJSKIEGO/GMINNEGO MINISYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH PA Nr 351 ul. Hoża 1 N E ESA 150V PA Nr 352 ul. Narutowicza 5 N E ESA 600V PA Nr 354ul. Towarowa 8 N E ESA 150V PA Nr 353 ul. Jana Pawła II 12 N E ESA 600V sieć LAN SK UMiG

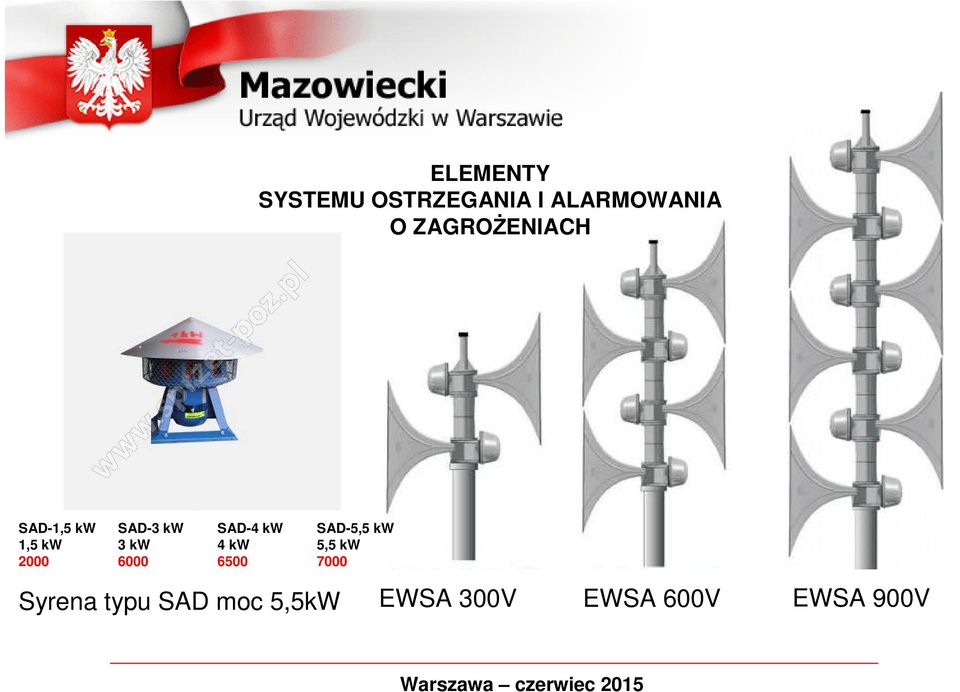

8 ELEMENTY SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH SAD-1,5 kw SAD-3 kw SAD-4 kw SAD-5,5 kw 1,5 kw 3 kw 4 kw 5,5 kw Syrena typu SAD moc 5,5kW EWSA 300V EWSA 600V EWSA 900V

9 ELEMENTY SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH C.D. Modułowa Centrala Alarmowa Sterowanie elektronicznymi PA; Pełna diagnostyka syren elektronicznych z poziomu centrali; Pełna obsługa istniejących syren mechanicznych i elektronicznych w systemie RSWS 2000/3000; Obsługa czujników zewnętrznych przekazujących dane do centrali (poziomy wody w rzekach, zbiornikach, stacje METEO, detektory skażeń chemicznych i promieniotwórczych; sterowanie centralą z telefonu komórkowego GSM; alarmowanie osób za pomocą komunikatów SMS; powiadamianie i przesyłanie informacji SMS o zdarzeniach do wybranych osób; wykorzystanie komunikatów SMS do celów serwisowych.

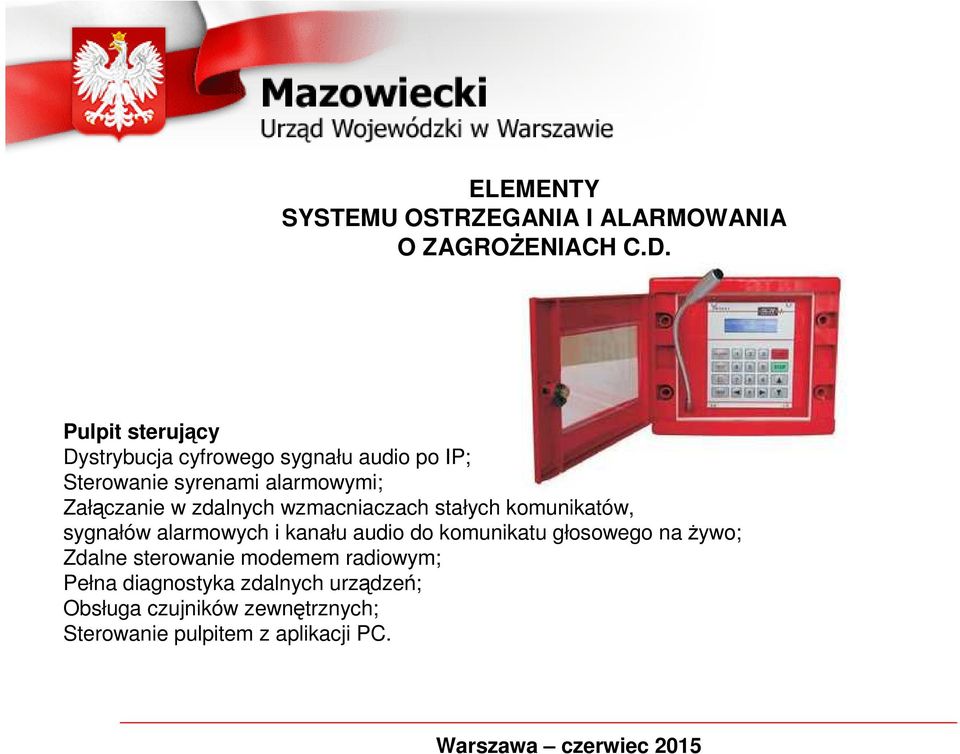

10 ELEMENTY SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH C.D. Pulpit sterujący Dystrybucja cyfrowego sygnału audio po IP; Sterowanie syrenami alarmowymi; Załączanie w zdalnych wzmacniaczach stałych komunikatów, sygnałów alarmowych i kanału audio do komunikatu głosowego na żywo; Zdalne sterowanie modemem radiowym; Pełna diagnostyka zdalnych urządzeń; Obsługa czujników zewnętrznych; Sterowanie pulpitem z aplikacji PC.

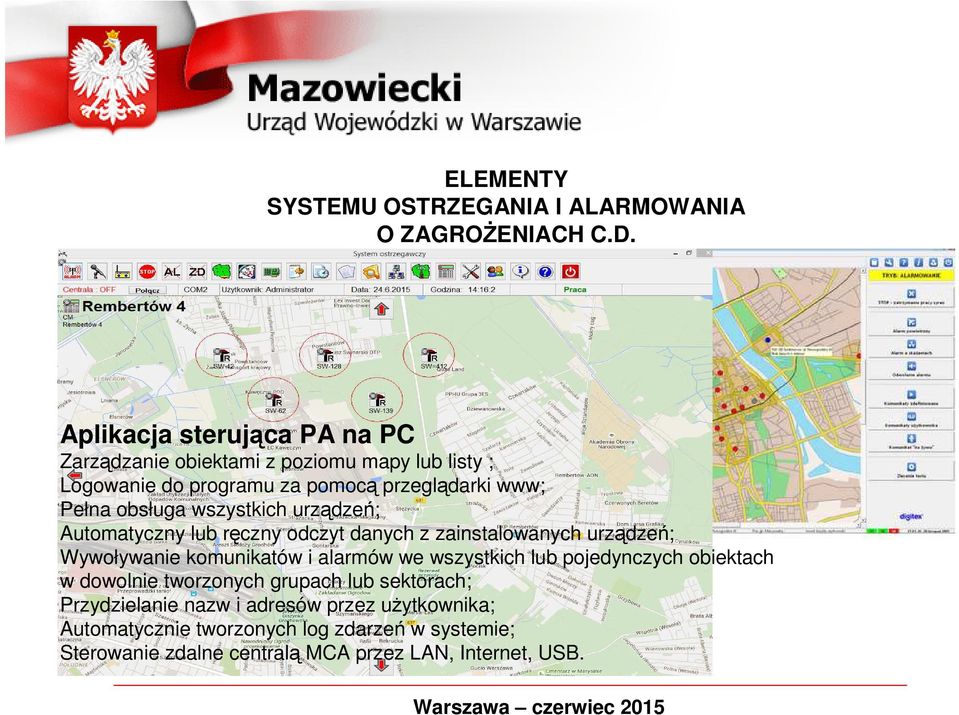

11 ELEMENTY SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH C.D. Aplikacja sterująca PA na PC Zarządzanie obiektami z poziomu mapy lub listy ; Logowanie do programu za pomocą przeglądarki www; Pełna obsługa wszystkich urządzeń; Automatyczny lub ręczny odczyt danych z zainstalowanych urządzeń; Wywoływanie komunikatów i alarmów we wszystkich lub pojedynczych obiektach w dowolnie tworzonych grupach lub sektorach; Przydzielanie nazw i adresów przez użytkownika; Automatycznie tworzonych log zdarzeń w systemie; Sterowanie zdalne centralą MCA przez LAN, Internet, USB.

12 PUNKT ALARMOWY SYSTEMU OSTRZEGANIA I ALARMOWANIA O ZAGROŻENIACH Ceny budowy jednego punktu alarmowego: - Syrena 2-tubowa + radiotelefon cyfrowy + sterowanie po IP VPN z instalacją i uruchomieniem brutto ,- - Syrena 4-tubowa + radiotelefon cyfrowy + sterowanie po IP VPN z instalacją i uruchomieniem brutto ,- - Syrena 6-tubowa + radiotelefon cyfrowy + sterowanie po IP VPN z instalacją i uruchomieniem brutto ,-

13 PODSUMOWANIE Opracowane Koncepcje systemu ostrzegania i alarmowania o zagrożeniach przesłać na adres Wydziału Bezpieczeństwa i Zarządzania Kryzysowego - do r. Łączyć Projekty tak aby beneficjentem było Starostwo Powiatowe a nie Gmina. Pismo Dyrektora WBZK MUW w sprawie wyjaśnienia rozbieżności w pismach Naszego z dnia r. oraz Urzędu marszałkowskiego zostanie przesłane w dniu r. do Starostw i Gmin. Projekt Koncepcja systemu ostrzegania i alarmowania o zagrożeniach zostanie załączony do ww. pisma oraz zostanie zamieszczony na stronie internetowej MUW w zakładce WBZK. Parametry techniczne do przetargu zostaną przekazane podczas szkolenia z pracownikami Starostw w miesiącu wrześniu.
