1 WYJAŚNIENIE DOTYCZĄCE DOKUMENTACJI PROJEKTOWEJ W odniesieniu do treści projektów budowlano - wykonawczych na remont węzła cieplnego w budynku zlokalizowanym przy ul. Konstruktorskiej 1A (Część III SIWZ), Zamawiający wyjaśnia, że wskazanie w projekcie na konkretne urządzenia wynika z konieczności uzgodnienia dokumentacji z dostawcą energii cieplnej z miejskiej sieci ciepłowniczej (m.s.c.). Zgodnie z warunkami przyłączenia wydanymi przez Dział Technologii dostawcy energii cieplnej, Inwestor (Zamawiający) do wniosku o wymianę licznika ciepła i regulatora przepływu, zobowiązany był przedłożyć uzgodnioną z dostawcą energii cieplnej dokumentację obejmującą dobór i montaż elementów automatyki. Dokumentacja podlegała również uzgodnieniu pod względem eksploatacyjnym. Wskazane urządzenia należy traktować wyłącznie jako przykładowe (referencyjne). Zamawiający nie nakłada jednak ograniczeń na zastosowanie innych urządzeń niż referencyjne wskazane w projekcie. W przypadku zmiany urządzeń, Wykonawca będzie zobowiązany do wykonania dokumentacji projektowej uwzględniającej zastosowanie innych urządzeń i do uzgodnienia jej z działem technologii dostawcy energii cieplnej z m.s.c. Dobrane w projekcie elementy automatyki, wymienniki ciepła, pompy obiegowe, armatura i ciepłomierze muszą posiadać pozytywną opinię Veolia Energia Warszawa S.A. (HEAT-TECH Center Veolia Energia Warszawa S.A.), odnośnie przydatności w warszawskim systemie ciepłowniczym. Zasady ich doboru i stosowania zostały określone w wytycznych projektowania węzłów cieplnych, Veolia Energia Warszawa S.A. dostępnych na stronie internetowej Veolia. W uzupełnieniu Zamawiający informuje, że firma Dalkia Warszawa S.A. z końcem 2014 r. zmieniła nazwę na Veolia Energia Warszawa S.A. Wykaz urządzeń referencyjnych wskazanych w dokumentacji równoważności: ze wskazaniem parametrów Lp. Nazwa urządzenia Typ urządzenia wskazany w dokumentacji projektowej 1. Wymiennik ciepła JAD-X-6/50 C.T. 2. Odmulacz siatkowy z IOW-65 wkładem magnetycznym 3. Filtr siatkowy kołnierzowy Filtr siatkowy 5. Zawór kulowy spawalny 6. Zawór kulowy spawalnyodpowietrzenie Parametry równoważności Wykonane ze stali nierdzewnej, kołnierze stalowe, ciśnienie robocze: 1,6;2,5 MPa, temperatura: 203; 250 C, DN 65 Skuteczność oczyszczania 20 30%, minimalne frakcje zatrzymywanych zanieczyszczeń > 0,05 mm, najwyższe ciśnienie robocze, PS = 16(bar), najwyższa temperatura robocza TSmax. = 150 (ºC), najniższa temperatura robocza TSmin = 0(ºC), medium: woda, para wodna. kołnierzowy, Dn 65, min. 400, kołnierzowy, Dn 65, min. 200, Korpus i trzpień wykonany ze stali węglowej, DN 65, kula i Korpus i trzpień wykonany ze stali węglowej, DN 15, kula i

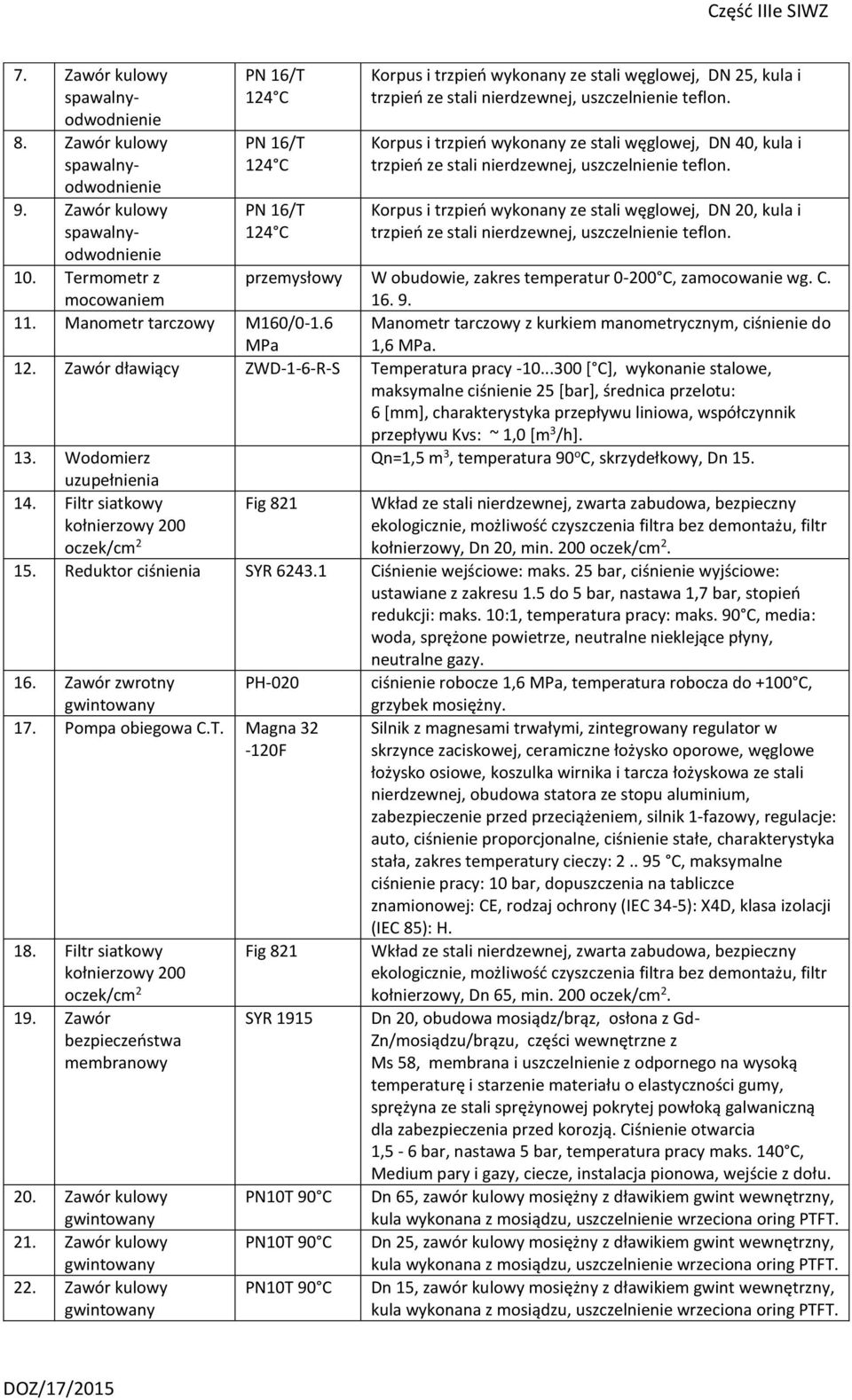

2 7. Zawór kulowy 8. Zawór kulowy 9. Zawór kulowy 10. Termometr z mocowaniem Korpus i trzpień wykonany ze stali węglowej, DN 25, kula i Korpus i trzpień wykonany ze stali węglowej, DN 40, kula i Korpus i trzpień wykonany ze stali węglowej, DN 20, kula i przemysłowy W obudowie, zakres temperatur C, zamocowanie wg. C Manometr tarczowy M160/0-1.6 MPa Manometr tarczowy z kurkiem manometrycznym, ciśnienie do 1,6 MPa. 12. Zawór dławiący ZWD-1-6-R-S Temperatura pracy [ C], wykonanie stalowe, maksymalne ciśnienie 25 [bar], średnica przelotu: 6 [mm], charakterystyka przepływu liniowa, współczynnik przepływu Kvs: ~ 1,0 [m 3 /h]. 13. Wodomierz Qn=1,5 m 3, temperatura 90 o C, skrzydełkowy, Dn 15. uzupełnienia 14. Filtr siatkowy kołnierzowy, Dn 20, min Reduktor ciśnienia SYR Ciśnienie wejściowe: maks. 25 bar, ciśnienie wyjściowe: ustawiane z zakresu 1.5 do 5 bar, nastawa 1,7 bar, stopień redukcji: maks. 10:1, temperatura pracy: maks. 90 C, media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy. 16. Zawór zwrotny PH-020 ciśnienie robocze 1,6 MPa, temperatura robocza do +100 C, grzybek mosiężny. 17. Pompa obiegowa C.T. Magna F 18. Filtr siatkowy 19. Zawór membranowy 20. Zawór kulowy 21. Zawór kulowy 22. Zawór kulowy SYR 1915 Silnik z magnesami trwałymi, zintegrowany regulator w skrzynce zaciskowej, ceramiczne łożysko oporowe, węglowe łożysko osiowe, koszulka wirnika i tarcza łożyskowa ze stali nierdzewnej, obudowa statora ze stopu aluminium, zabezpieczenie przed przeciążeniem, silnik 1-fazowy, regulacje: auto, ciśnienie proporcjonalne, ciśnienie stałe, charakterystyka stała, zakres temperatury cieczy: C, maksymalne ciśnienie pracy: 10 bar, dopuszczenia na tabliczce znamionowej: CE, rodzaj ochrony (IEC 34-5): X4D, klasa izolacji (IEC 85): H. kołnierzowy, Dn 65, min Dn 20, obudowa mosiądz/brąz, osłona z Gd- Zn/mosiądzu/brązu, części wewnętrzne z Ms 58, membrana i uszczelnienie z odpornego na wysoką temperaturę i starzenie materiału o elastyczności gumy, sprężyna ze stali sprężynowej pokrytej powłoką galwaniczną dla zabezpieczenia przed korozją. Ciśnienie otwarcia 1,5-6 bar, nastawa 5 bar, temperatura pracy maks. 140 C, Medium pary i gazy, ciecze, instalacja pionowa, wejście z dołu. Dn 65, zawór kulowy mosiężny z dławikiem gwint wewnętrzny, Dn 25, zawór kulowy mosiężny z dławikiem gwint wewnętrzny, Dn 15, zawór kulowy mosiężny z dławikiem gwint wewnętrzny,

3 23. Zawór kulowy odwodnienie 24. Zawór zwrotny 25. Manometr tarczowy M160/ Termometr z mocowaniem 27. Naczynie wzbiorcze przeponowe 28. Zawór regulacyjny C.T (z końcówkami do wspawania) Dn 32, zawór kulowy mosiężny z dławikiem gwint wewnętrzny, Socla 802 Dn 32, ciśnienie do 10 bar, temperatura pracy do 90 C dedykowany do instalacji ciepłowniczych i środowisk agresywnych, uszczelnienie metal/metal, praca w dowolnym położeniu, nie może generować uderzeń, korpus żeliwny. Manometr tarczowy z kurkiem manometrycznym, ciśnienie do MPa 1,0 MPa. przemysłowy w obudowie, zakres temperatur C, zamocowanie wg. C N Reflex Ciśnieniowe naczynie przeponowe do instalacji grzewczych, wyposażone w przyłącze gwintowe oraz niewymienną membranę (maks. temperatura 70 C), powłoka zewnętrzna - lakier proszkowy, maksymalne ciśnienie pracy 6 bar, ciśnienie wstępne 1,5 bar Siłownik elektryczny Czujnik oporowy PT Czujnik temperatury zewnętrznej 32. Termostat 33. Ultradźwiękowy przetwornik przepływu 34. Przelicznik wskazujący kvs =8,0, ciśnienie robocze PN 25, Dn 25, uszczelnienie zespołu gniazda i grzyba- miękkie, maksymalna dopuszczalna temperatura 150 C, końcówki do wspawania stalowe, gniazdo i sprężyna zaworu wykonane ze stali nierdzewnej. Funkcja, możliwość napędu ręcznego, korpus z tworzywa sztucznego, IP54. Czujnik temperatury o krótkiej stałej czasowej, zanurzeniowy, zakres pomiarowy od 50 do 180 C, trzpień czujnika o długości 110 mm-250mm i głębokości zanurzenia od 40mm- 190 mm, IP 65, PN 40. IP 44, zakres pomiarowy C, obudowa z tworzywa sztucznego odpornego na warunki zewnętrzne. PT 1000 STW Zakres temperatur +35 do +95 C, IP54, moc przełączania 16 A, pomocą śrubokręta lub pokrętła. Nastawa 90 C. Ultraflow 54 Multical Czujnik temperatury PT Regulator różnicy ciśnień z końcówkami do wspawania 47-1 Statyczny przetwornik przepływu oparty na ultradźwiękowej metodzie pomiaru. Dedykowany do instalacji grzewczych. Działanie na zasadzie dwukierunkowej techniki ultradźwiękowej opartej na metodzie pomiaru czasu tranzytu. Wykonanie z mosiądzu lub stali nierdzewnej, nadajnik tytanowy, DN , IP67, zasilanie 230VAC 50Hz, zabezpieczenie przed zanikami zasilania, Qn=10m 3 /h. Przelicznik musi być kompatybilny z przetwornikiem przepływu, bezobsługowość, rejestr pamięci, zasilanie 3,65 VDC, montaż naścienny lub na przepływomierzu, zabezpieczenie przed przerwami w zasilaniu, zakres pomiaru od C, IP54. Każdy czujnik dedykowany do współpracy z licznikami z przelicznikiem wskazującym i ultradźwiękowym przetwornikiem przepływu. PN 25, kvs= 12,5 m 3 /h, zakres przepływu 2 10 m 3 /h, zakres nastaw różnicy ciśnień 0,2 1 bar, Dn 32, regulowana nastawa wartości zadanej różnicy ciśnienia lub ciśnienia i przepływu, temperatura pracy 130/150 C, gniazdo i sprężyna ze stali nierdzewnej, grzyb mosiężny z uszczelnieniem miękkim.

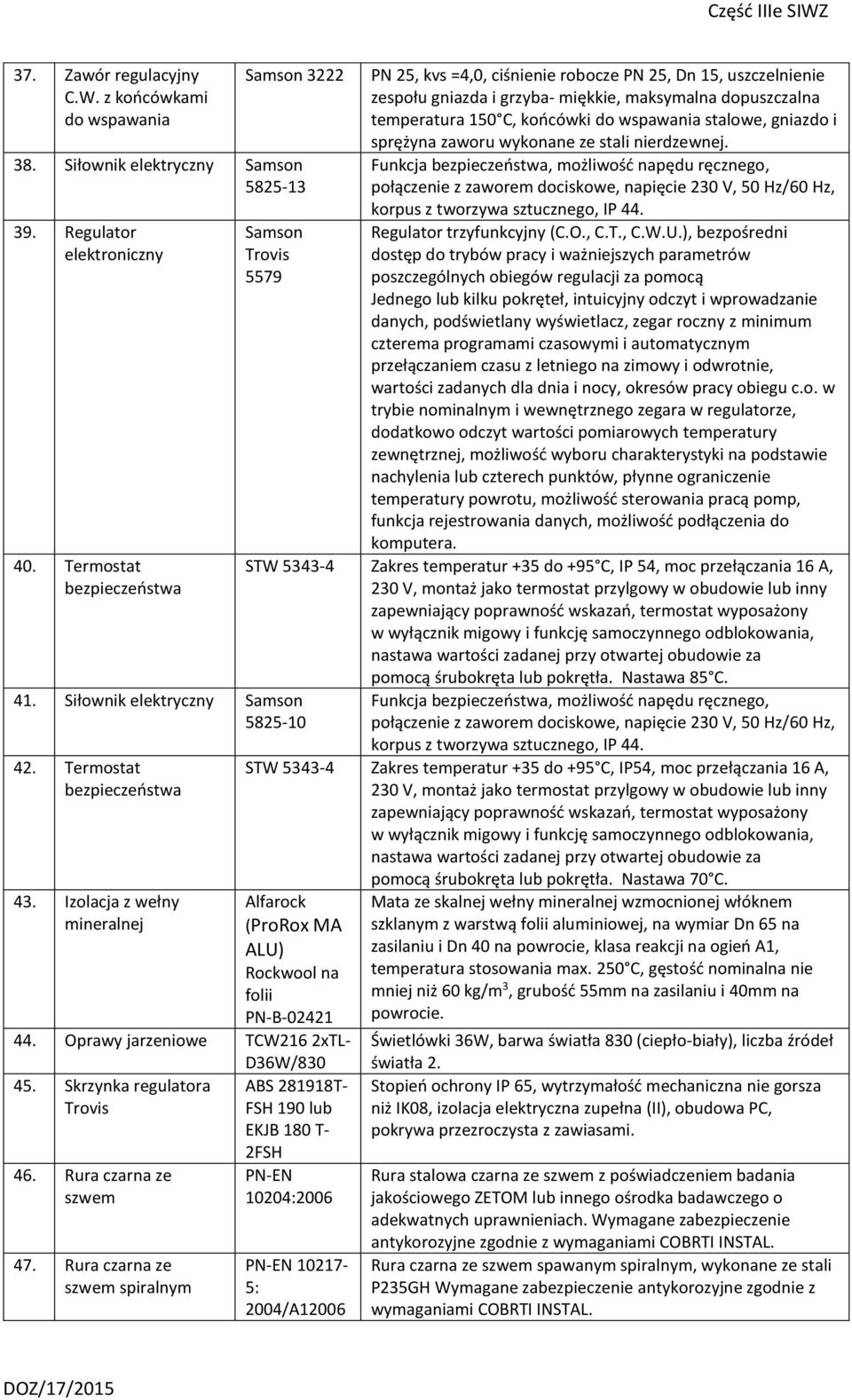

4 37. Zawór regulacyjny C.W. z końcówkami do wspawania Siłownik elektryczny Regulator elektroniczny 40. Termostat Trovis Siłownik elektryczny Termostat 43. Izolacja z wełny mineralnej PN 25, kvs =4,0, ciśnienie robocze PN 25, Dn 15, uszczelnienie zespołu gniazda i grzyba- miękkie, maksymalna dopuszczalna temperatura 150 C, końcówki do wspawania stalowe, gniazdo i sprężyna zaworu wykonane ze stali nierdzewnej. Funkcja, możliwość napędu ręcznego, korpus z tworzywa sztucznego, IP 44. Regulator trzyfunkcyjny (C.O., C.T., C.W.U.), bezpośredni dostęp do trybów pracy i ważniejszych parametrów poszczególnych obiegów regulacji za pomocą Jednego lub kilku pokręteł, intuicyjny odczyt i wprowadzanie danych, podświetlany wyświetlacz, zegar roczny z minimum czterema programami czasowymi i automatycznym przełączaniem czasu z letniego na zimowy i odwrotnie, wartości zadanych dla dnia i nocy, okresów pracy obiegu c.o. w trybie nominalnym i wewnętrznego zegara w regulatorze, dodatkowo odczyt wartości pomiarowych temperatury zewnętrznej, możliwość wyboru charakterystyki na podstawie nachylenia lub czterech punktów, płynne ograniczenie temperatury powrotu, możliwość sterowania pracą pomp, funkcja rejestrowania danych, możliwość podłączenia do komputera. STW Zakres temperatur +35 do +95 C, IP 54, moc przełączania 16 A, pomocą śrubokręta lub pokrętła. Nastawa 85 C. Funkcja, możliwość napędu ręcznego, korpus z tworzywa sztucznego, IP 44. STW Zakres temperatur +35 do +95 C, IP54, moc przełączania 16 A, pomocą śrubokręta lub pokrętła. Nastawa 70 C. Alfarock (ProRox MA ALU) Rockwool na folii PN-B Oprawy jarzeniowe TCW216 2xTL- D36W/ Skrzynka regulatora ABS T- Trovis FSH 190 lub EKJB 180 T- 2FSH 46. Rura czarna ze szwem 47. Rura czarna ze szwem spiralnym PN-EN 10204:2006 PN-EN : 2004/A12006 Mata ze skalnej wełny mineralnej wzmocnionej włóknem szklanym z warstwą folii aluminiowej, na wymiar Dn 65 na zasilaniu i Dn 40 na powrocie, klasa reakcji na ogień A1, temperatura stosowania max. 250 C, gęstość nominalna nie mniej niż 60 kg/m 3, grubość 55mm na zasilaniu i 40mm na powrocie. Świetlówki 36W, barwa światła 830 (ciepło-biały), liczba źródeł światła 2. Stopień ochrony IP 65, wytrzymałość mechaniczna nie gorsza niż IK08, izolacja elektryczna zupełna (II), obudowa PC, pokrywa przezroczysta z zawiasami. Rura stalowa czarna ze szwem z poświadczeniem badania jakościowego ZETOM lub innego ośrodka badawczego o adekwatnych uprawnieniach. Wymagane zabezpieczenie antykorozyjne zgodnie z wymaganiami COBRTI INSTAL. Rura czarna ze szwem spawanym spiralnym, wykonane ze stali P235GH Wymagane zabezpieczenie antykorozyjne zgodnie z wymaganiami COBRTI INSTAL.

5 48. Konstrukcja wsporcza HILTI Konstrukcja wsporcza z obejmami przeciwakustycznymi kotwionymi za pomocą prętów do ścian lub stropów pomieszczenia. 49. Zamek do drzwi ABLOY Zamawiający dostarczy wkładkę bębenkową drzwiową, istniejącego w siedzibie NFOŚiGW systemu Evva. 50. Masa ogniochronna CP611A Przeznaczona do przewodów z tworzywa sztucznego w zakresie średnic do 25 mm. Zabezpieczenia przeciwpożarowe rur palnych do średnicy 25 mm o temperaturze medium do 70 C. 51. Obejma ogniochronna CP644 Przeznaczona do uszczelniania rur palnych w przepustach przez przegrody ogniochronne przewodów z tworzywa sztucznego w zakresie średnic od 32 mm do 250 mm. Zabezpieczenia przeciwpożarowe rur palnych o temperaturze medium do 70 C. 52. Masa ogniochronna CP 601S Przeznaczona do uszczelniania rur metalowych w przepustach przez przegrody ogniochronne w zakresie średnic od 10 mm do 323 mm. 53. Przewody wentylacyjne Hakom A/1 Przewody wentylacyjne prostokątne wykonane z blachy stalowej ocynkowanej o obwodzie do 1000 mm, blacha ocynkowana Z275 gatunek DX51D z kratka wentylacyjną bez żaluzji. W przypadku wskazanych w projektach norm: PN-B-02421:2000, PN-B-02423:1999, PN-EN :2014 Zamawiający dopuszcza rozwiązania równoważne, tj. opisane, w zakresie którego dotyczy norma, poprzez wymagany sposób realizacji zamówienia w danym zakresie.
