1 HERZ ECO-line Kotły opalane drewnem kawałkowym lub peletem ECO ECO

2 Nasze kompetencje stanowią o naszym sukcesie. Grupa Herz: 22 firmy Centala grupy oraz dział badwczo-rozwojowy w Austrii Właściciele austriackie pracowników w 85 krajach 22 zakłady produkcyjne (wyłącznie na terenie europy) HERZ Spółka Założona w 1896 roku firma Herz ma ponad 120 lat doświadczenia na rynku, która nie ma sobie równych. HERZ posiada 8 zakładów produkcyjnych w Austrii i 14 dodatkowych zakładów w Europie i zatrudnia ponad 2400 pracowników w kraju i za granicą. Jest jedynym w Austrii i jednym z wiodących międzynarodowych producentów produktów dla całej instalacji grzewczej i przemysłu. Herz Energietechnik GmbH Herz Energietechnik zatrudnia ponad 230 osób w dziale produkcji, badań i sprzedaży. W zakładach produkcyjnych Pinkafeld i Sebersdorf firma posiada nowoczesne laboratoria oraz zaawansowane technologicznie linie produkcyjne. Wspópracujemy z instytucjami badawczymi i edukacyjnymi bardzo intensywnie. Z biegiem lat firma HERZ wypracaowała doświadczenie i specjalizację w Odnawialnych Źródłach Energii. Priorytetem firmy jest dostarczanie na rynek nowoczesnych, przyjaznych środowisku urządzeń, które łączą w sobie efektywność w zkresie pozyskiwania energii z łatwością obsługii. HERZ dla środowiska Wszystkie produkty HERZ spełniają najsurowsze limity eurpejskich norm emisji spalin. Potwierdzają to liczne testy. HERZ jakość Inżynierowie firmy HERZ są w stałym kontakcie z instytutami badawczymi oraz naukowymi w celu poprawy jakości oraz ciągłemu polepaszniu standardów naszych produktów. 2

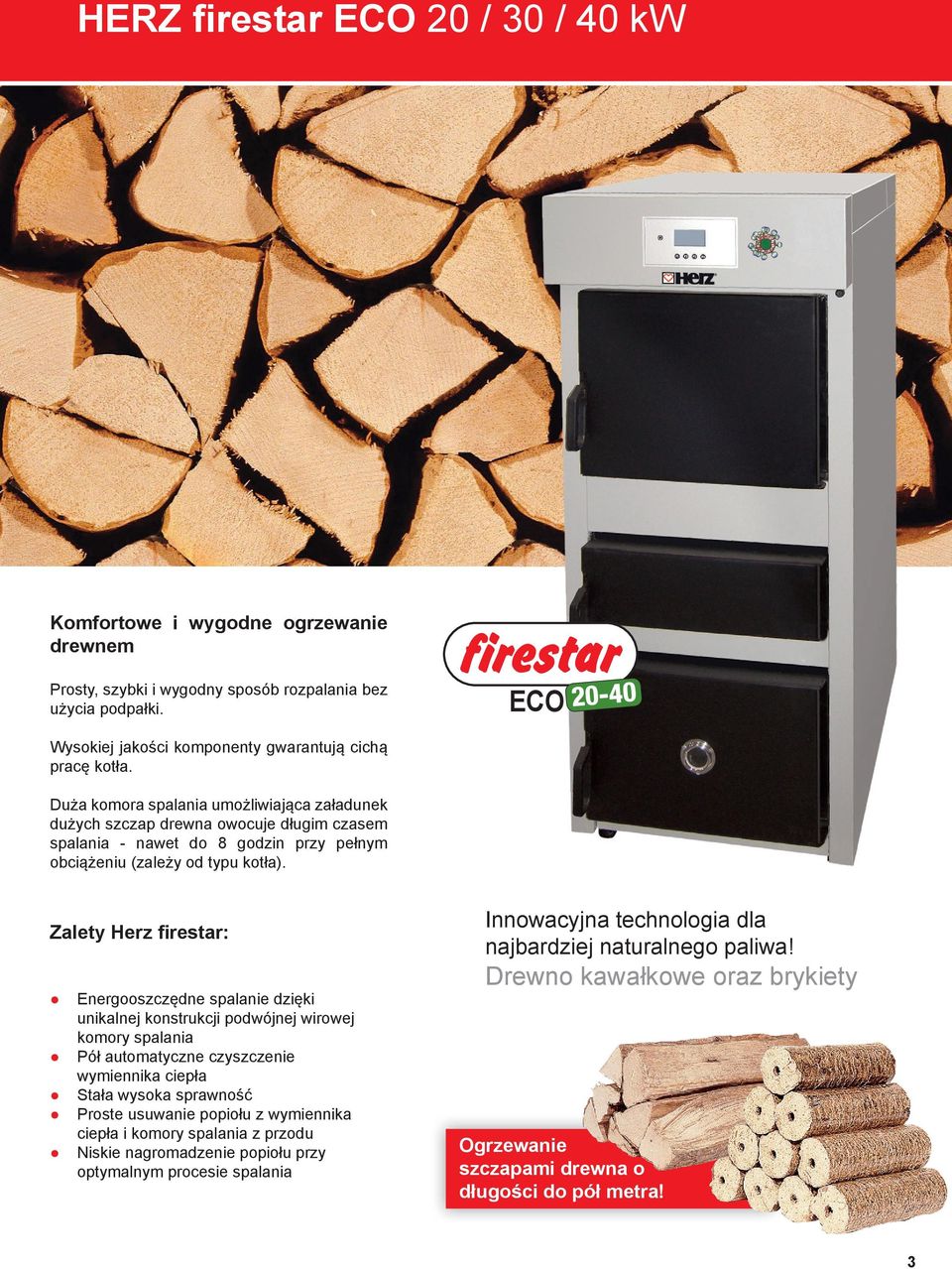

3 HERZ firestar ECO 20 / 30 / 40 kw Komfortowe i wygodne ogrzewanie drewnem Prosty, szybki i wygodny sposób rozpalania bez użycia podpałki. ECO Wysokiej jakości komponenty gwarantują cichą pracę kotła. Duża komora spalania umożliwiająca załadunek dużych szczap drewna owocuje długim czasem spalania - nawet do 8 godzin przy pełnym obciążeniu (zależy od typu kotła). Zalety Herz firestar: Energooszczędne spalanie dzięki unikalnej konstrukcji podwójnej wirowej komory spalania Pół automatyczne czyszczenie wymiennika ciepła Stała wysoka sprawność Proste usuwanie popiołu z wymiennika ciepła i komory spalania z przodu Niskie nagromadzenie popiołu przy optymalnym procesie spalania Innowacyjna technologia dla najbardziej naturalnego paliwa! Drewno kawałkowe oraz brykiety Ogrzewanie szczapami drewna o długości do pół metra! 3

4 Korzyści i detale Regulacja sondą Lambda 4 Kontrola spalania (sterowanie sondą Lambda) Zarządzanie buforami Zestaw do podnoszenia temperatury (pompa i zawór mieszający) 1 Usuwanie dymu do komina nawet przy otwartych drzwiach komory spalania. 2 Aby uniknąć wydostania się dymu podczas otwarcia drzwi komory spalania wentylator został zamontowany powyżej miejsca usuwania dymu. W ten sposób unikamy zadymienia kotłowni co zapewnia wygodny załadunek paliwa Najwyższa sprawność dzięki unikalnej podwójnej wirowej komory spalania Rewolucyjna podwójna wirowa komora spalania zwiększa objętość dla optymalnego mieszania gazów spalania z tlenem atmosferycznym. Płomień rozkłada się równomiernie do dwóch komór co owocuje wysoką sprawnością. Prawidłowe spalanie jest zapewnione. Komora spalania wykonana z wysokiej jakości betonu ogniotrwałego żaroodpornego (SiC) brak elementów metalowych brak zużycia gwarantowana DŁUGOWIECZNOŚĆ 1. Drzwi załadunkowe łatwy załadunek szczapami o dł. do pół metra 2. Drzwi zapłonowe szybkie i łatwe rozpalanie kotła bez użycia podpałki dzięki zaawansowanej technice 3. Drzwi do wyczystki łatwe usuwanie popiołu z wymiennika i komory spalania z przodu kotła

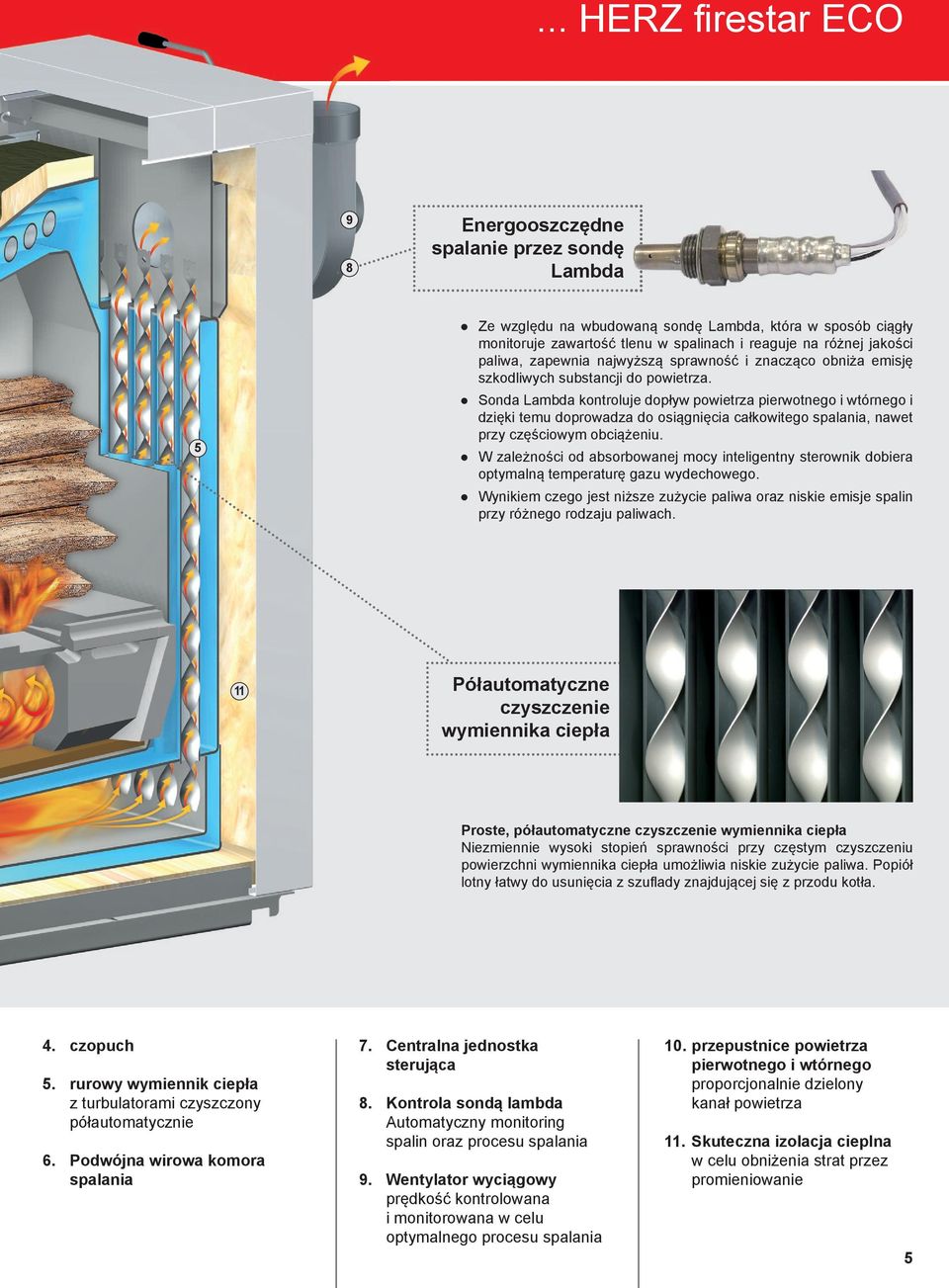

5 ... HERZ firestar ECO 9 8 Energooszczędne spalanie przez sondę Lambda 5 Ze względu na wbudowaną sondę Lambda, która w sposób ciągły monitoruje zawartość tlenu w spalinach i reaguje na różnej jakości paliwa, zapewnia najwyższą sprawność i znacząco obniża emisję szkodliwych substancji do powietrza. Sonda Lambda kontroluje dopływ powietrza pierwotnego i wtórnego i dzięki temu doprowadza do osiągnięcia całkowitego spalania, nawet przy częściowym obciążeniu. W zależności od absorbowanej mocy inteligentny sterownik dobiera optymalną temperaturę gazu wydechowego. Wynikiem czego jest niższe zużycie paliwa oraz niskie emisje spalin przy różnego rodzaju paliwach. 11 Półautomatyczne czyszczenie wymiennika ciepła Proste, półautomatyczne czyszczenie wymiennika ciepła Niezmiennie wysoki stopień sprawności przy częstym czyszczeniu powierzchni wymiennika ciepła umożliwia niskie zużycie paliwa. Popiół lotny łatwy do usunięcia z szufl ady znajdującej się z przodu kotła. 4. czopuch 5. rurowy wymiennik ciepła z turbulatorami czyszczony półautomatycznie 6. Podwójna wirowa komora spalania 7. Centralna jednostka sterująca 8. Kontrola sondą lambda Automatyczny monitoring spalin oraz procesu spalania 9. Wentylator wyciągowy prędkość kontrolowana i monitorowana w celu optymalnego procesu spalania 10. przepustnice powietrza pierwotnego i wtórnego proporcjonalnie dzielony kanał powietrza 11. Skuteczna izolacja cieplna w celu obniżenia strat przez promieniowanie 5

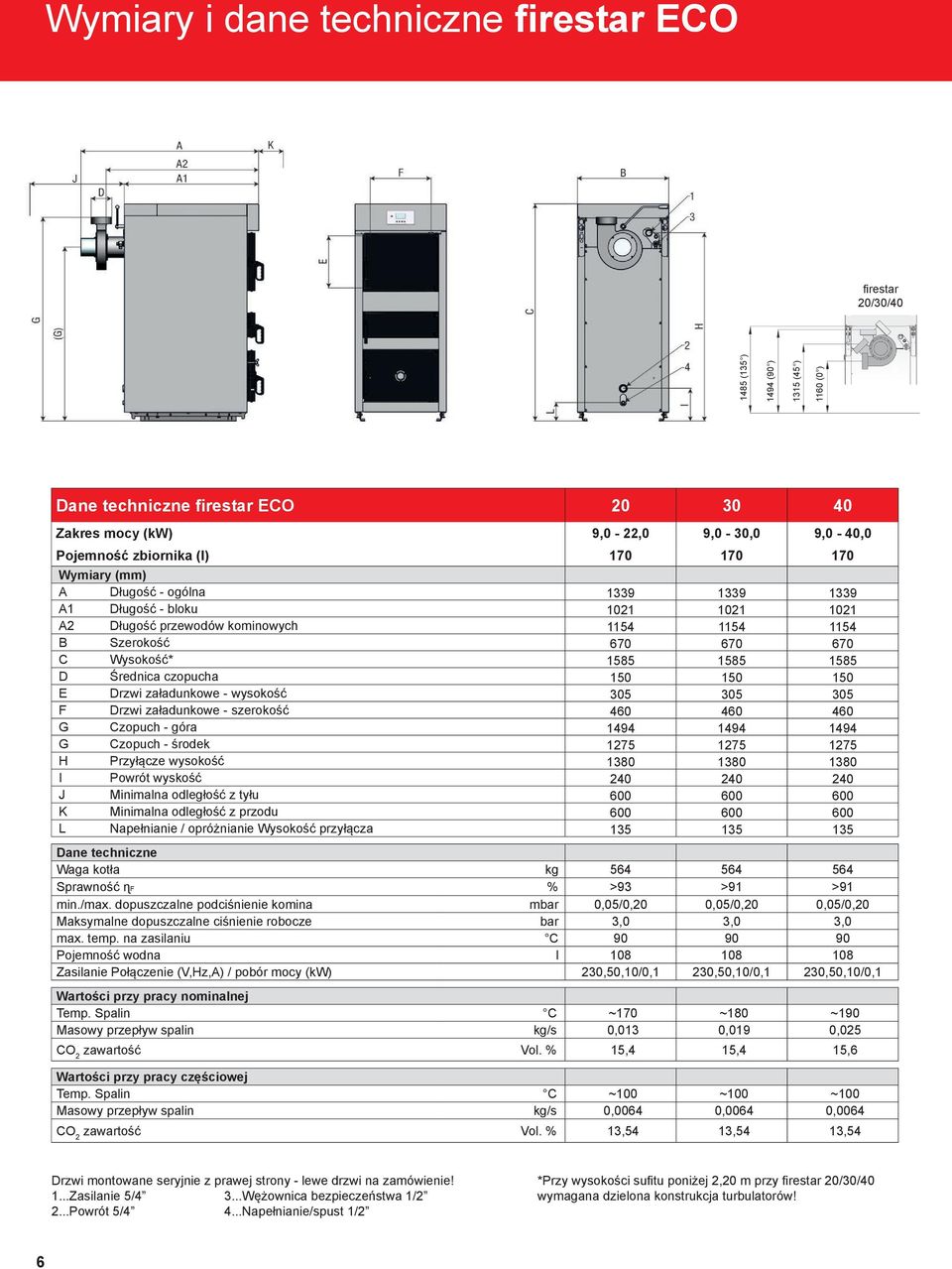

6 Wymiary i dane techniczne firestar ECO firestar 20/30/ (135 ) 1494 (90 ) 1315 (45 ) 1160 (0 ) Dane techniczne firestar ECO Zakres mocy (kw) 9,0-22,0 9,0-30,0 9,0-40,0 Pojemność zbiornika (l) Wymiary (mm) A Długość - ogólna A1 Długość - bloku A2 Długość przewodów kominowych B Szerokość C Wysokość* D Średnica czopucha E Drzwi załadunkowe - wysokość F Drzwi załadunkowe - szerokość G Czopuch - góra G Czopuch - środek H Przyłącze wysokość I Powrót wyskość J Minimalna odległość z tyłu K Minimalna odległość z przodu L Napełnianie / opróżnianie Wysokość przyłącza Dane techniczne Waga kotła kg Sprawność ɳF % >93 >91 >91 min./max. dopuszczalne podciśnienie komina mbar 0,05/0,20 0,05/0,20 0,05/0,20 Maksymalne dopuszczalne ciśnienie robocze bar 3,0 3,0 3,0 max. temp. na zasilaniu C Pojemność wodna l Zasilanie Połączenie (V,Hz,A) / pobór mocy (kw) 230,50,10/0,1 230,50,10/0,1 230,50,10/0,1 Wartości przy pracy nominalnej Temp. Spalin C ~170 ~180 ~190 Masowy przepływ spalin kg/s 0,013 0,019 0,025 CO 2 zawartość Vol. % 15,4 15,4 15,6 Wartości przy pracy częściowej Temp. Spalin C ~100 ~100 ~100 Masowy przepływ spalin kg/s 0,0064 0,0064 0,0064 CO 2 zawartość Vol. % 13,54 13,54 13,54 Drzwi montowane seryjnie z prawej strony - lewe drzwi na zamówienie! 1...Zasilanie 5/4 3...Wężownica bezpieczeństwa 1/2 2...Powrót 5/4 4...Napełnianie/spust 1/2 *Przy wysokości sufitu poniżej 2,20 m przy firestar 20/30/40 wymagana dzielona konstrukcja turbulatorów! 6

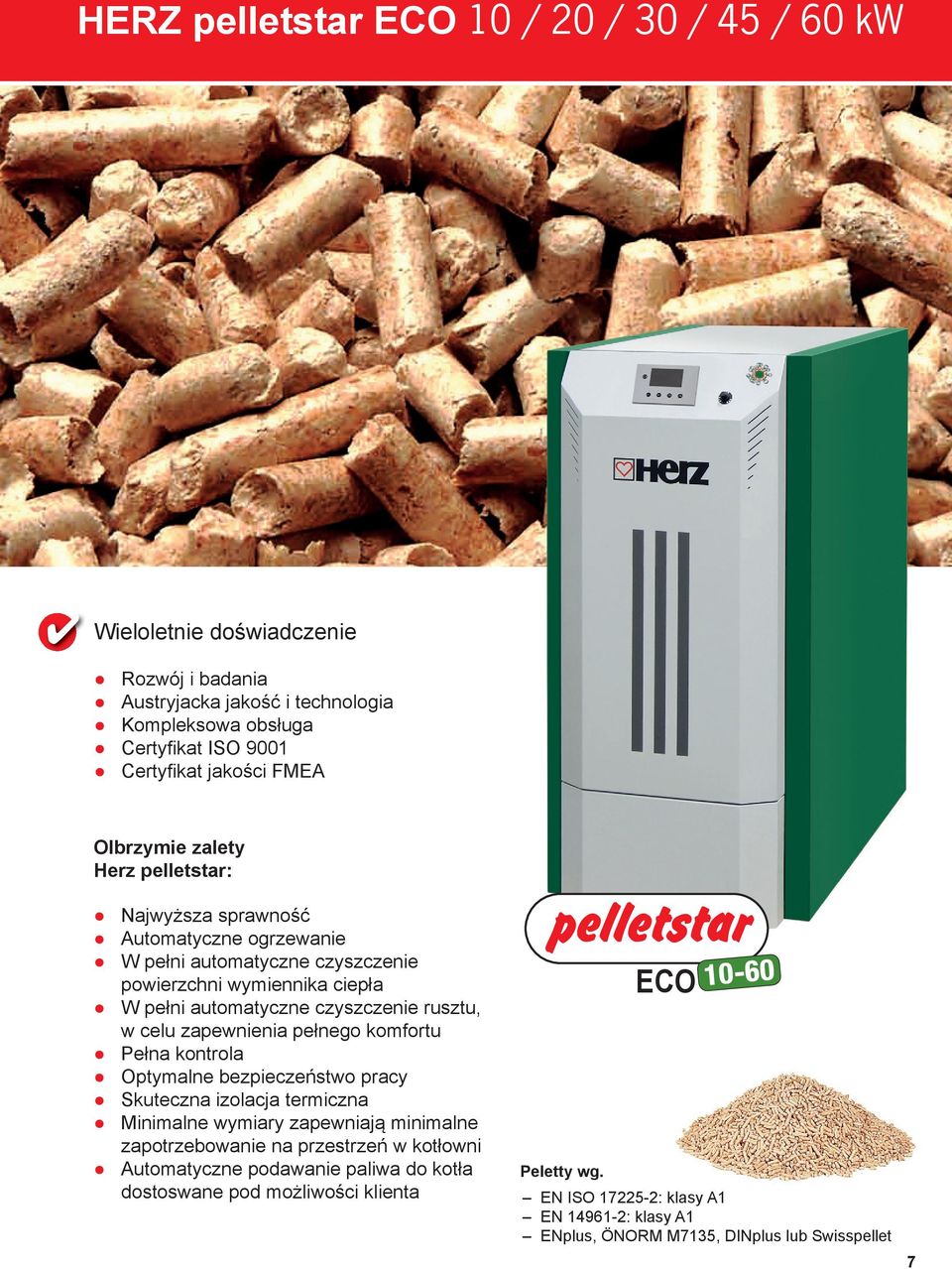

7 HERZ pelletstar ECO 10 / 20 / 30 / 45 / 60 kw Wieloletnie doświadczenie Rozwój i badania Austryjacka jakość i technologia Kompleksowa obsługa Certyfi kat ISO 9001 Certyfi kat jakości FMEA Olbrzymie zalety Herz pelletstar: Najwyższa sprawność Automatyczne ogrzewanie W pełni automatyczne czyszczenie powierzchni wymiennika ciepła W pełni automatyczne czyszczenie rusztu, w celu zapewnienia pełnego komfortu Pełna kontrola Optymalne bezpieczeństwo pracy Skuteczna izolacja termiczna Minimalne wymiary zapewniają minimalne zapotrzebowanie na przestrzeń w kotłowni Automatyczne podawanie paliwa do kotła dostoswane pod możliwości klienta ECO Peletty wg. EN ISO : klasy A1 EN : klasy A1 ENplus, ÖNORM M7135, DINplus lub Swisspellet 7

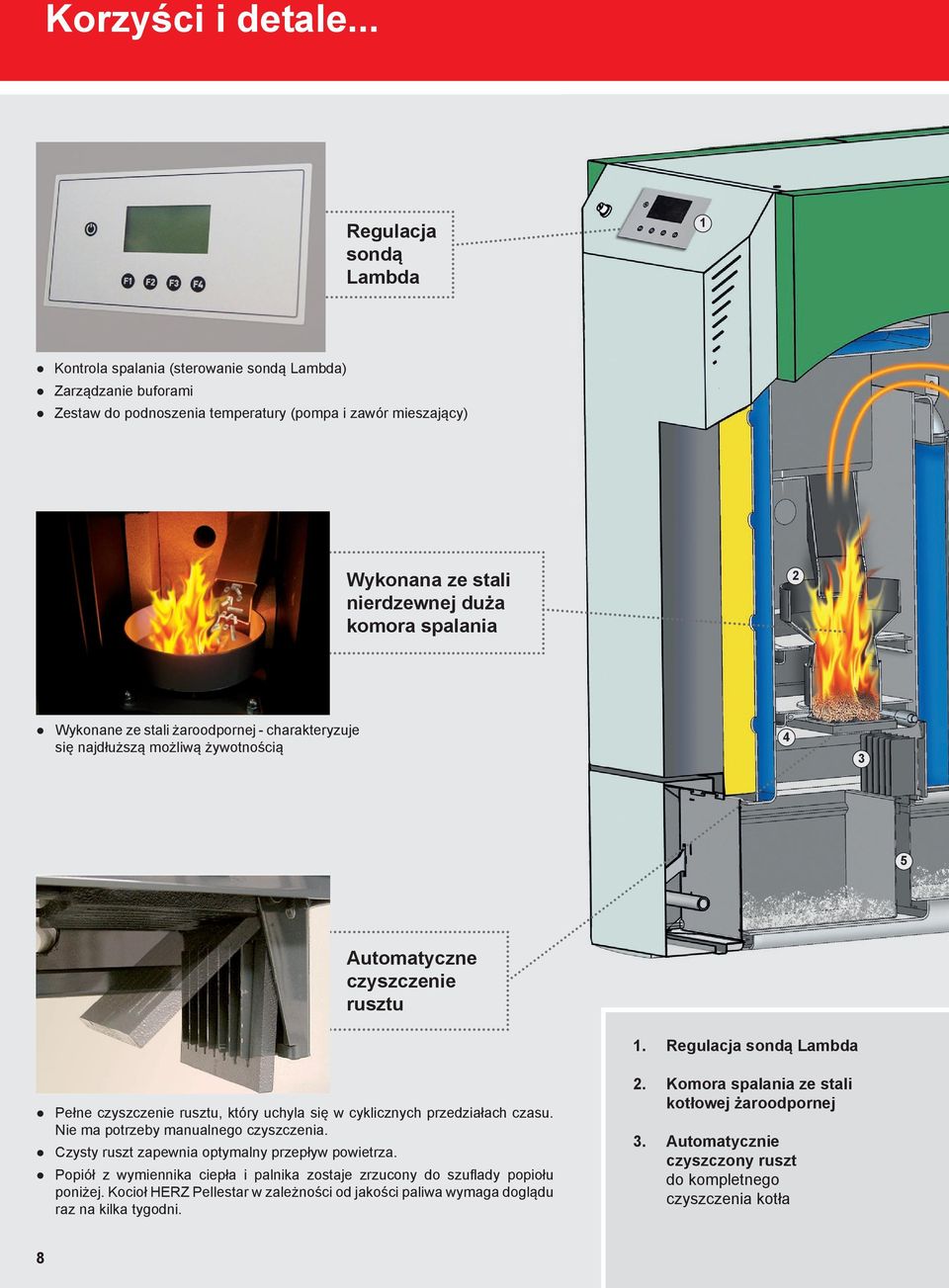

8 Korzyści i detale... Regulacja sondą Lambda 1 Kontrola spalania (sterowanie sondą Lambda) Zarządzanie buforami Zestaw do podnoszenia temperatury (pompa i zawór mieszający) Wykonana ze stali nierdzewnej duża komora spalania 2 Wykonane ze stali żaroodpornej - charakteryzuje się najdłuższą możliwą żywotnością Automatyczne czyszczenie rusztu 1. Regulacja sondą Lambda Pełne czyszczenie rusztu, który uchyla się w cyklicznych przedziałach czasu. Nie ma potrzeby manualnego czyszczenia. Czysty ruszt zapewnia optymalny przepływ powietrza. Popiół z wymiennika ciepła i palnika zostaje zrzucony do szufl ady popiołu poniżej. Kocioł HERZ Pellestar w zależności od jakości paliwa wymaga doglądu raz na kilka tygodni. 2. Komora spalania ze stali kotłowej żaroodpornej 3. Automatycznie czyszczony ruszt do kompletnego czyszczenia kotła 8

9 HERZ pelletstar ECO Energooszczędne spalanie przez sondę Lambda 9 8 Ze względu na wbudowaną sondę Lambda, która w sposób ciągły monitoruje zawartość tlenu w spalinach i reaguje na różnej jakości paliwa, zapewnia najwyższą sprawność i znacząco obniża emisję szkodliwych substancji do powietrza. Sonda Lambda kontroluje dopływ powietrza pierwotnego i wtórnego i dzięki temu doprowadza do osiągnięcia do całkowitego spalania, nawet przy częściowym do osiągnięcia całkowitego. Wynikiem czego jest niższe zużycie paliwa oraz niskie emisje spalin przy różnego rodzaju paliwa Automatyczne czyszczenie wymiennika 6 Powierzchnie wymiennika ciepła są automatycznie czyszczone za pomocą zintegrowanych turbulizatorów nawet podczas pracy kotła i dlatego utrzymanie czystości kotła odbywa się bez pracy manualnej ze strony użytkownika. Niezmiennie wysoki stopień sprawności przy częstym czyszczeniu powierzchni wymiennika ciepła umożliwia niskie zużycie paliwa. Zintegrowane pojemniki na popiół pozwalają na łatwe usunięcie produktów spalania z kotła. 4. automatyczny zapłon poprzez zapalarkę elektryczną 5. Popiół z komory spalania i wymiennika ciepła znajduje się w szufl adzie wyjmowalnej z przodu kotła. 7. Rurowe wymienniki ciepła z turbulatorami. 8. Kontrola procesu spalania sondą Lambda ciągły monitoring procesu spalania oraz składu spalin 9. Wentylator wyciągowy kontrolowany w celu uzyskania maksymalnie wydajnego procesu spalania 10. Wydajna izolacja termiczna w celu zminimalizowania strat przez promieniowanie. 6. Zabezpieczenie pzed cofnięciem płomienia (klapa RSE) 9

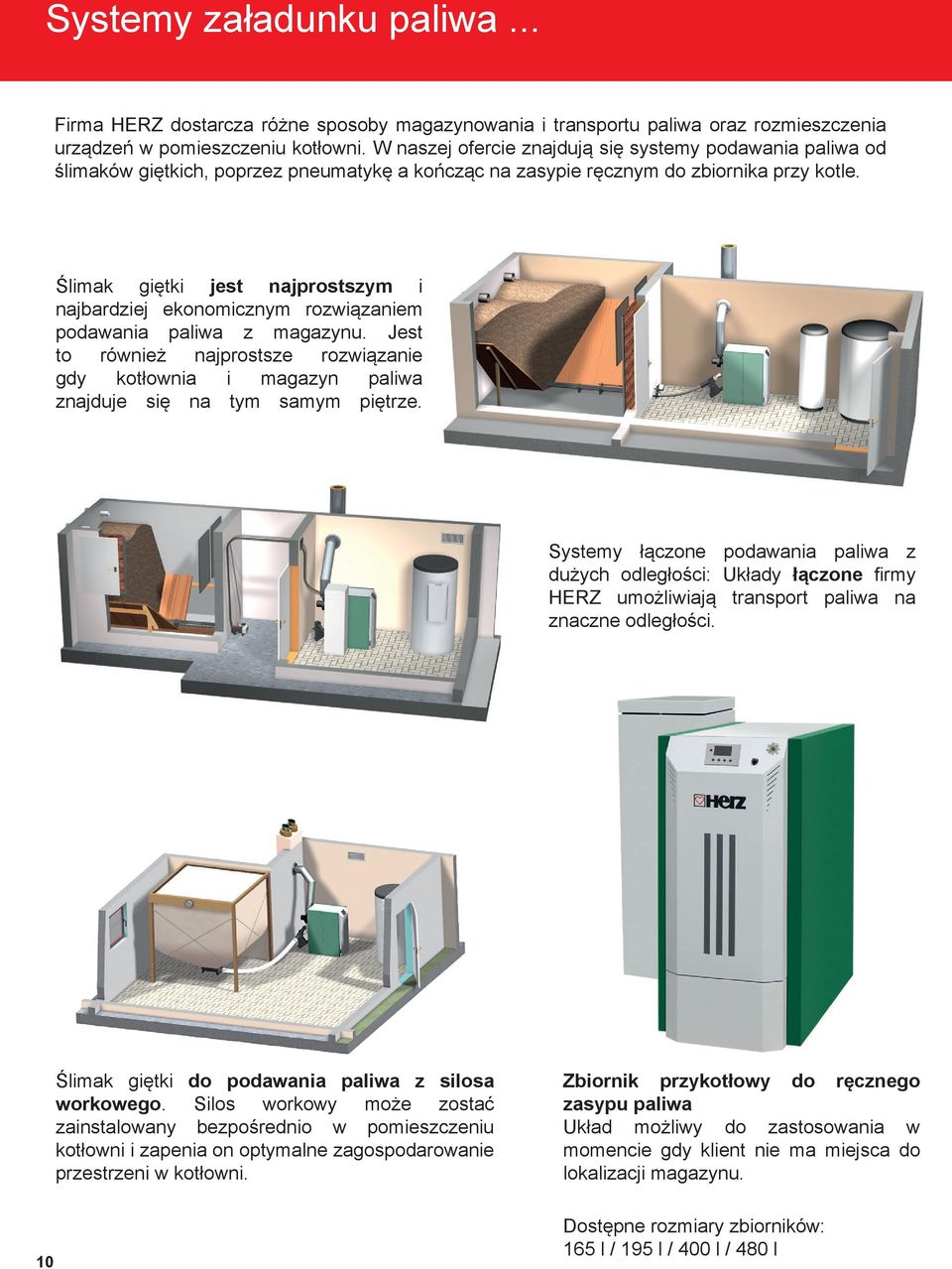

10 Systemy załadunku paliwa... Firma HERZ dostarcza różne sposoby magazynowania i transportu paliwa oraz rozmieszczenia urządzeń w pomieszczeniu kotłowni. W naszej ofercie znajdują się systemy podawania paliwa od ślimaków giętkich, poprzez pneumatykę a kończąc na zasypie ręcznym do zbiornika przy kotle. Ślimak giętki jest najprostszym i najbardziej ekonomicznym rozwiązaniem podawania paliwa z magazynu. Jest to również najprostsze rozwiązanie gdy kotłownia i magazyn paliwa znajduje się na tym samym piętrze. Systemy łączone podawania paliwa z dużych odległości: Układy łączone fi rmy HERZ umożliwiają transport paliwa na znaczne odległości. Ślimak giętki do podawania paliwa z silosa workowego. Silos workowy może zostać zainstalowany bezpośrednio w pomieszczeniu kotłowni i zapenia on optymalne zagospodarowanie przestrzeni w kotłowni. Zbiornik przykotłowy do ręcznego zasypu paliwa Układ możliwy do zastosowania w momencie gdy klient nie ma miejsca do lokalizacji magazynu. 10 Dostępne rozmiary zbiorników: 165 l / 195 l / 400 l / 480 l

11 Wymiary i dane technicznepelletstar ECO HERZ pelletstar ECO 20 / 30 / 40 kw Zmiany techniczne oraz błędy w druku zastrzeżone. Zakres mocy Zakres mocy kw 3,5-12,0 6,1-20,0 6,1-30,0 13, ,0-60 Waga kotła kg Sprawność η F % >93 >94 >93 >95 >95 Maksymalne dopuszczalne ciśnienie robocze 10 bar 3,0 3,0 3,0 3,0 3,0 max. temp. na zasilaniu C Pojemność wodna l Masowy przepływ spalin - praca nominalna kg/s 0,0085 0,0130 0,019 0,026 0,035 Masowy przepływ spalin - praca przy częściowym obciążeniu kg/s 0,0031 0,0050 0,0050 0,0094 0,0094 Wymiary (mm) A1 Długość - ogólna A2 Długość do środka ślimaka stockera A3 Długość - bloku A4 Czopuch - środek B1 Szerokość C1 Wysokość C8 Min. wysokość pomieszczenia D Średnica czopucha E1 Minimalna odległość z przodu E2 Minimalna odległość z tyłu E3 Minimalna odległość z przodu (bez zbiornika) E3* Minimalna odległość z przodu (ze zbiornikiem) E4 Minimalna odległość z prawej strony pelletstar 10/20/30: Zasilanie1 Powrót1 pelletstar 45/60: Zasilanie 6/4 Powrót 6/4 11
