1 CNC CENTRA FREZARSKIE R

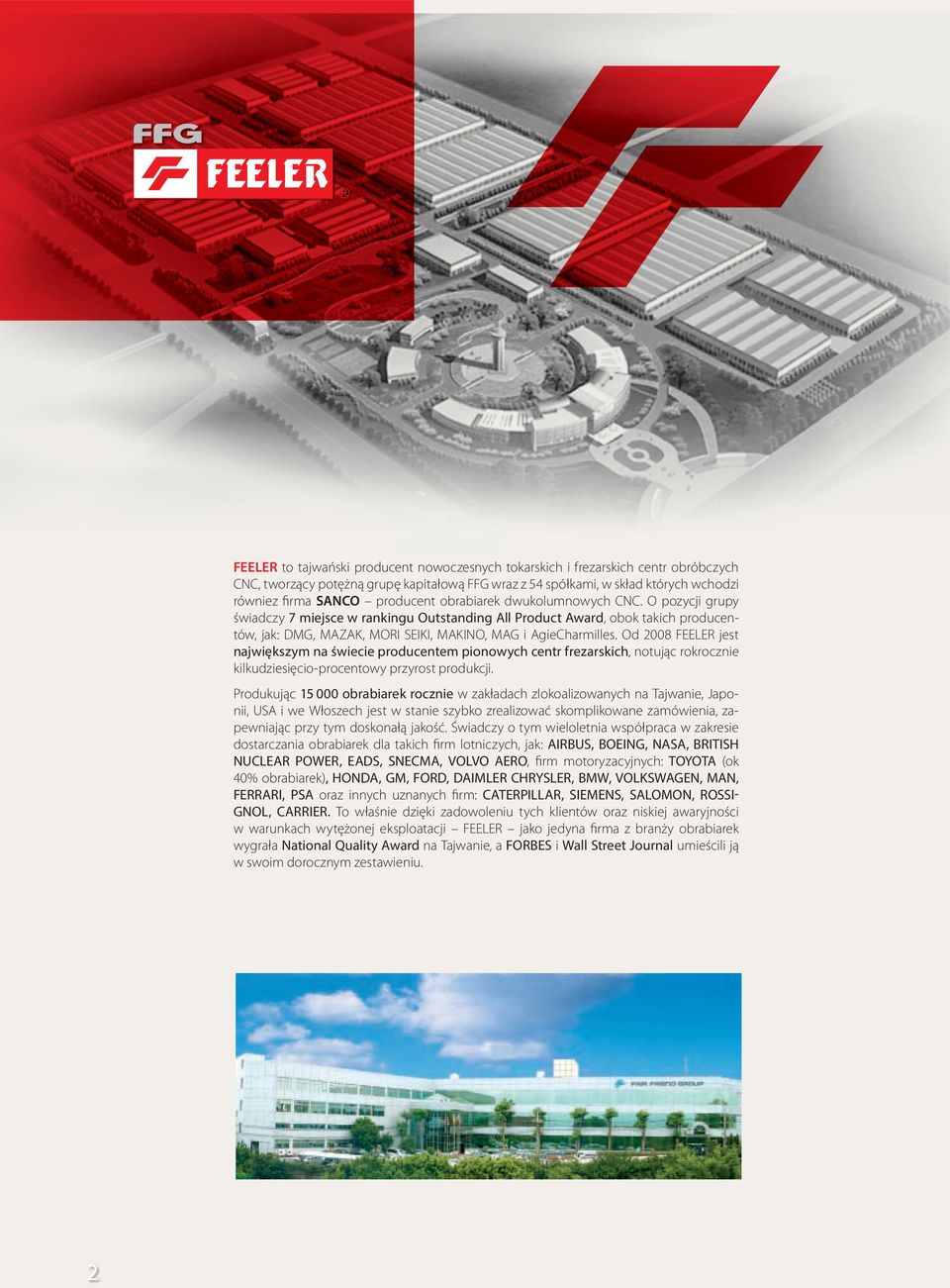

2 FEELER to tajwański producent nowoczesnych tokarskich i frezarskich centr obróbczych CNC, tworzący potężną grupę kapitałową FFG wraz z 54 spółkami, w skład których wchodzi równiez firma SANCO producent obrabiarek dwukolumnowych CNC. O pozycji grupy świadczy 7 miejsce w rankingu Outstanding All Product Award, obok takich producentów, jak: DMG, MAZAK, MORI SEIKI, MAKINO, MAG i AgieCharmilles. Od 2008 FEELER jest największym na świecie producentem pionowych centr frezarskich, notując rokrocznie kilkudziesięcio-procentowy przyrost produkcji. Produkując obrabiarek rocznie w zakładach zlokoalizowanych na Tajwanie, Japonii, USA i we Włoszech jest w stanie szybko zrealizować skomplikowane zamówienia, zapewniając przy tym doskonałą jakość. Świadczy o tym wieloletnia współpraca w zakresie dostarczania obrabiarek dla takich firm lotniczych, jak: AIRBUS, BOEING, NASA, BRITISH NUCLEAR POWER, EADS, SNECMA, VOLVO AERO, firm motoryzacyjnych: TOYOTA (ok 40% obrabiarek), HONDA, GM, FORD, DAIMLER CHRYSLER, BMW, VOLKSWAGEN, MAN, FERRARI, PSA oraz innych uznanych firm: CATERPILLAR, SIEMENS, SALOMON, ROSSI- GNOL, CARRIER. To właśnie dzięki zadowoleniu tych klientów oraz niskiej awaryjności w warunkach wytężonej eksploatacji FEELER jako jedyna firma z branży obrabiarek wygrała National Quality Award na Tajwanie, a FORBES i Wall Street Journal umieścili ją w swoim dorocznym zestawieniu. 2

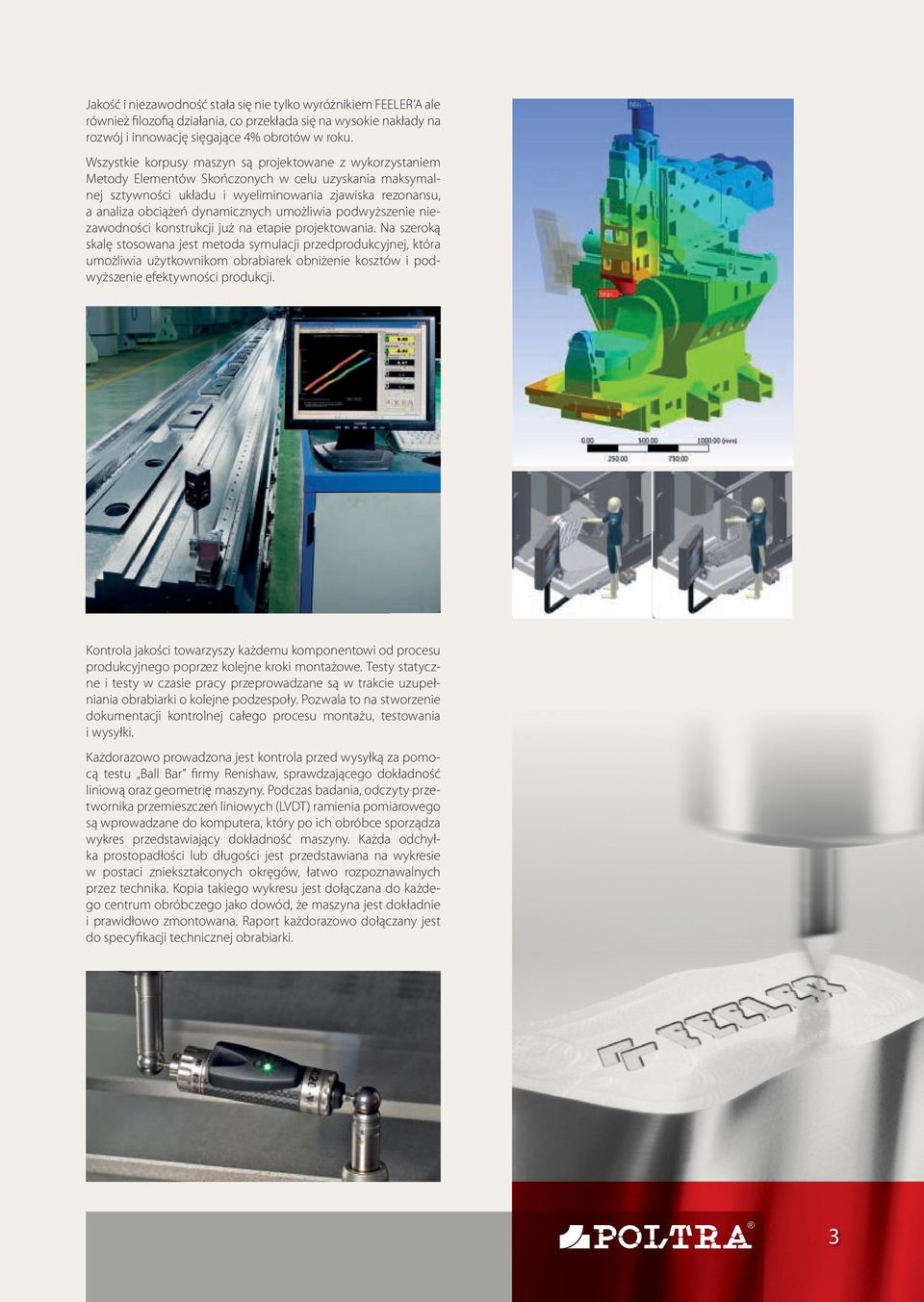

3 Jakość i niezawodność stała się nie tylko wyróżnikiem FEELER A ale również filozofią działania, co przekłada się na wysokie nakłady na rozwój i innowację sięgające 4% obrotów w roku. Wszystkie korpusy maszyn są projektowane z wykorzystaniem Metody Elementów Skończonych w celu uzyskania maksymalnej sztywności układu i wyeliminowania zjawiska rezonansu, a analiza obciążeń dynamicznych umożliwia podwyższenie niezawodności konstrukcji już na etapie projektowania. Na szeroką skalę stosowana jest metoda symulacji przedprodukcyjnej, która umożliwia użytkownikom obrabiarek obniżenie kosztów i podwyższenie efektywności produkcji. Kontrola jakości towarzyszy każdemu komponentowi od procesu produkcyjnego poprzez kolejne kroki montażowe. Testy statyczne i testy w czasie pracy przeprowadzane są w trakcie uzupełniania obrabiarki o kolejne podzespoły. Pozwala to na stworzenie dokumentacji kontrolnej całego procesu montażu, testowania i wysyłki. Każdorazowo prowadzona jest kontrola przed wysyłką za pomocą testu Ball Bar firmy Renishaw, sprawdzającego dokładność liniową oraz geometrię maszyny. Podczas badania, odczyty przetwornika przemieszczeń liniowych (LVDT) ramienia pomiarowego są wprowadzane do komputera, który po ich obróbce sporządza wykres przedstawiający dokładność maszyny. Każda odchyłka prostopadłości lub długości jest przedstawiana na wykresie w postaci zniekształconych okręgów, łatwo rozpoznawalnych przez technika. Kopia takiego wykresu jest dołączana do każdego centrum obróbczego jako dowód, że maszyna jest dokładnie i prawidłowo zmontowana. Raport każdorazowo dołączany jest do specyfikacji technicznej obrabiarki. R 3

4 CNC CENTRA FREZARSKIE

5 FEELER FVP VMP QMP HV NBP VB U-600 B-800 EH/FMH TV-510 SANCO SHM SHM-W SBM SDM S5F SDM-G/GA PRIMERO KM

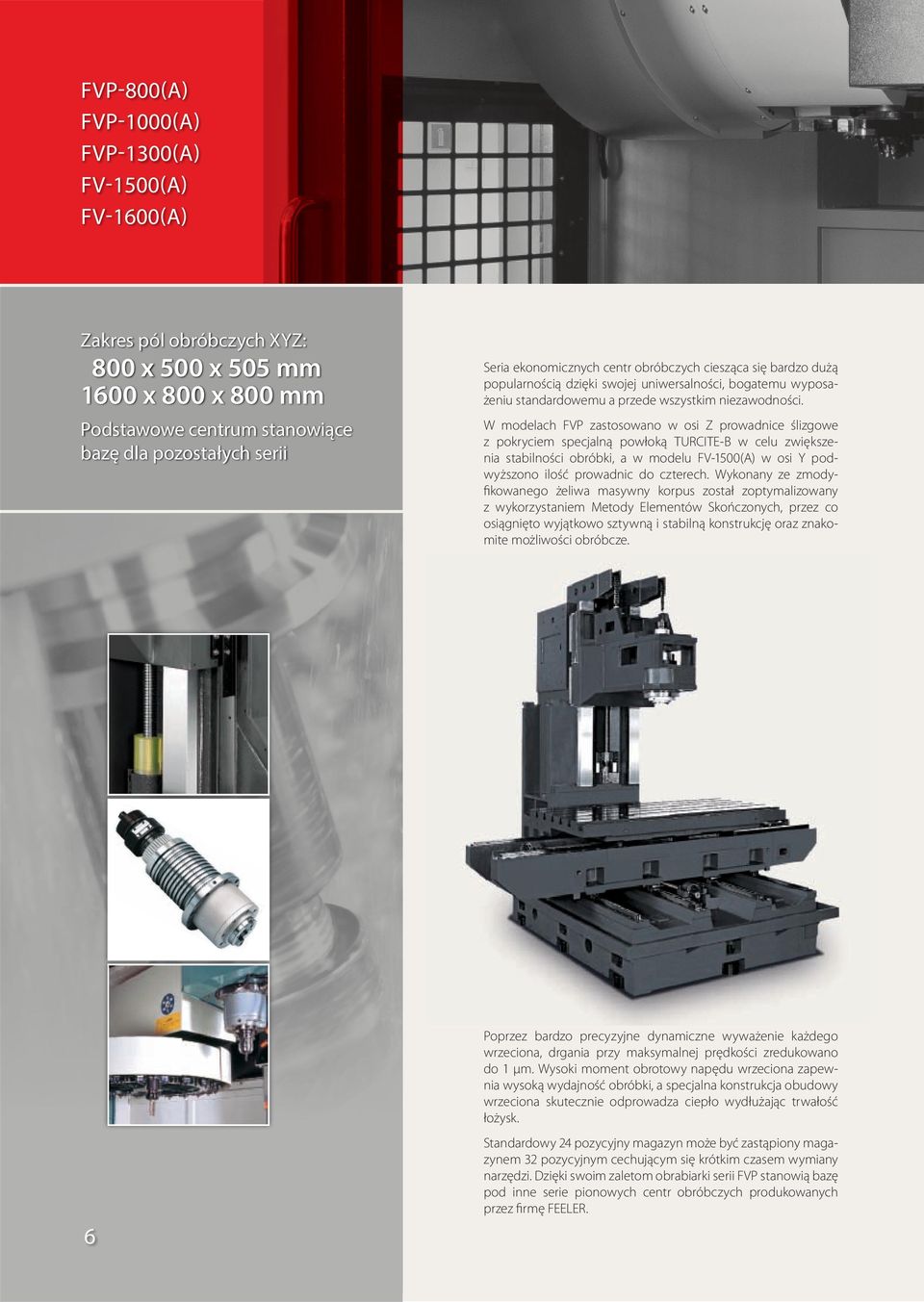

6 FVP-800(A) FVP-1000(A) FVP-1300(A) FV-1500(A) FV-1600(A) Zakres pól obróbczych XYZ: 800 x 500 x 505 mm 1600 x 800 x 800 mm Podstawowe centrum stanowiące bazę dla pozostałych serii Seria ekonomicznych centr obróbczych ciesząca się bardzo dużą popularnością dzięki swojej uniwersalności, bogatemu wyposażeniu standardowemu a przede wszystkim niezawodności. W modelach FVP zastosowano w osi Z prowadnice ślizgowe z pokryciem specjalną powłoką TURCITE-B w celu zwiększenia stabilności obróbki, a w modelu FV-1500(A) w osi Y podwyższono ilość prowadnic do czterech. Wykonany ze zmodyfikowanego żeliwa masywny korpus został zoptymalizowany z wykorzystaniem Metody Elementów Skończonych, przez co osiągnięto wyjątkowo sztywną i stabilną konstrukcję oraz znakomite możliwości obróbcze. 6 Poprzez bardzo precyzyjne dynamiczne wyważenie każdego wrzeciona, drgania przy maksymalnej prędkości zredukowano do 1 μm. Wysoki moment obrotowy napędu wrzeciona zapewnia wysoką wydajność obróbki, a specjalna konstrukcja obudowy wrzeciona skutecznie odprowadza ciepło wydłużając trwałość łożysk. Standardowy 24 pozycyjny magazyn może być zastąpiony magazynem 32 pozycyjnym cechującym się krótkim czasem wymiany narzędzi. Dzięki swoim zaletom obrabiarki serii FVP stanowią bazę pod inne serie pionowych centr obróbczych produkowanych przez firmę FEELER.

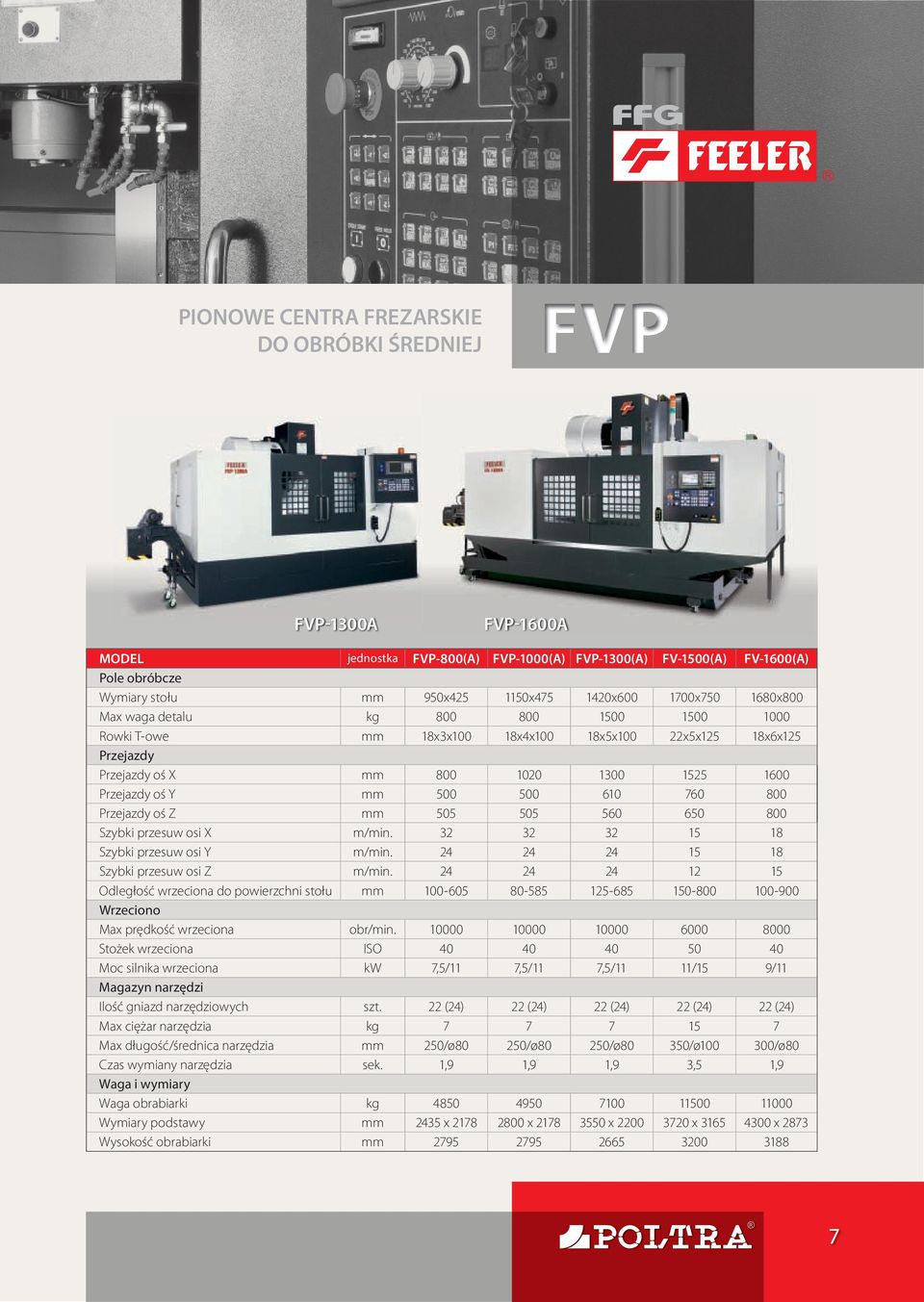

7 PIONOWE CENTRA FREZARSKIE DO OBRÓBKI ŚREDNIEJ FVP FVP-1300A FVP-1600A MODEL jednostka FVP-800(A) FVP-1000(A) FVP-1300(A) FV-1500(A) FV-1600(A) Pole obróbcze Wymiary stołu mm 950x x x x x800 Max waga detalu kg Rowki T-owe mm 18x3x100 18x4x100 18x5x100 22x5x125 18x6x125 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X m/min Szybki przesuw osi Y m/min Szybki przesuw osi Z m/min Odległość wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min Stożek wrzeciona ISO Moc silnika wrzeciona kw 7,5/11 7,5/11 7,5/11 11/15 9/11 Magazyn narzędzi Ilość gniazd narzędziowych szt. 22 (24) 22 (24) 22 (24) 22 (24) 22 (24) Max ciężar narzędzia kg Max długość/średnica narzędzia mm 250/ø80 250/ø80 250/ø80 350/ø /ø80 Czas wymiany narzędzia sek. 1,9 1,9 1,9 3,5 1,9 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 2435 x x x x x 2873 Wysokość obrabiarki mm R 7

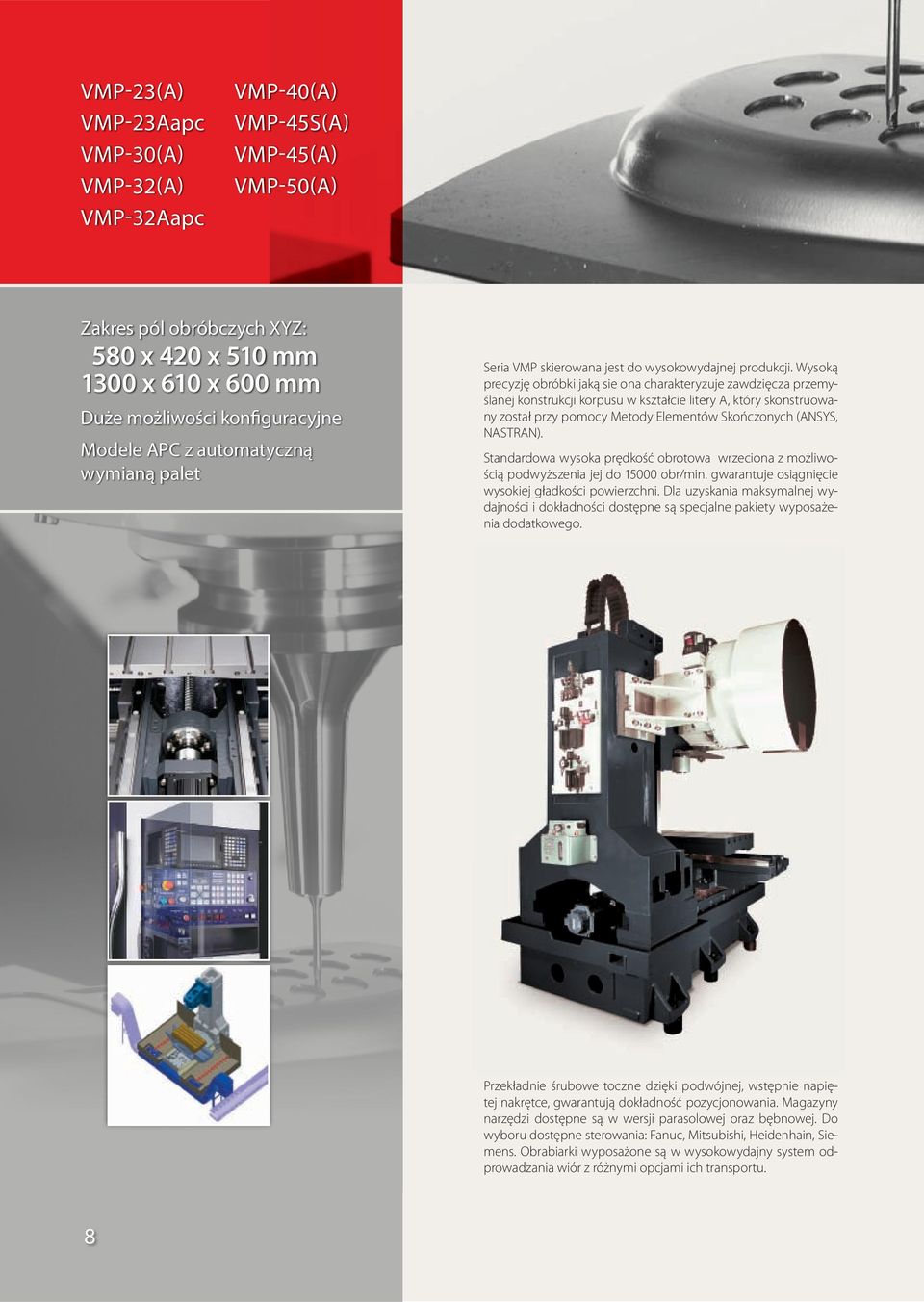

8 VMP-23(A) VMP-23Aapc VMP-30(A) VMP-32(A) VMP-32Aapc VMP-40(A) VMP-45S(A) VMP-45(A) VMP-50(A) Zakres pól obróbczych XYZ: 580 x 420 x 510 mm 1300 x 610 x 600 mm Duże możliwości konfiguracyjne Modele APC z automatyczną wymianą palet Seria VMP skierowana jest do wysokowydajnej produkcji. Wysoką precyzję obróbki jaką sie ona charakteryzuje zawdzięcza przemyślanej konstrukcji korpusu w kształcie litery A, który skonstruowany został przy pomocy Metody Elementów Skończonych (ANSYS, NASTRAN). Standardowa wysoka prędkość obrotowa wrzeciona z możliwością podwyższenia jej do obr/min. gwarantuje osiągnięcie wysokiej gładkości powierzchni. Dla uzyskania maksymalnej wydajności i dokładności dostępne są specjalne pakiety wyposażenia dodatkowego. Przekładnie śrubowe toczne dzięki podwójnej, wstępnie napiętej nakrętce, gwarantują dokładność pozycjonowania. Magazyny narzędzi dostępne są w wersji parasolowej oraz bębnowej. Do wyboru dostępne sterowania: Fanuc, Mitsubishi, Heidenhain, Siemens. Obrabiarki wyposażone są w wysokowydajny system odprowadzania wiór z różnymi opcjami ich transportu. 8

9 PIONOWE CENTRA FREZARSKIE DO OBRÓBKI FORM VMP VMP-30A VMP-50A MODEL jednostka VMP-23(A) VMP-23A apc VMP-30(A) VMP-32(A) VMP-32A apc VMP-40(A) VM-45S(A) VMP-45(A) VMP-50(A) Pole obróbcze Wymiary stołu mm 650x x x x x x x x x600 Max waga detalu kg Rowki T-owe mm 14x4x M12xP1,75 14x4x100 18x5x M16xP2,0 18x5x100 18x5x125 18x5x100 18x5x100 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X m/min Szybki przesuw osi Y m/min Szybki przesuw osi Z m/min Odległość wrzec. do pow. stołu mm Wrzeciono Max prędkość wrzeciona obr/min Stożek wrzeciona ISO Moc silnika wrzeciona kw 7,5/11 7,5/11 7,5/11 7,5/11 7,5/11 7,5/11 6/11 7,5/11 7,5/11 Magazyn narzędzi Ilość gniazd narzędziowych szt. 18(20) 20 18(20) 22(24) 22(24) 22(24) 22(24) Max ciężar narzędzia kg Max długość/średnica narzędzia mm 250/ø80 250/ø80 250/ø80 300/ø80 300/ø80 300/ø80 250/ø80 300/ø80 300/ø80 Czas wymiany narzędzia sek. 7,1/2 2 7,1/2 7,1/2 2 7,1/2 7,1/1,7 7,1/2 7,1/2 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 1900x x x x x x x x x2750 Wysokość obrabiarki mm R 9

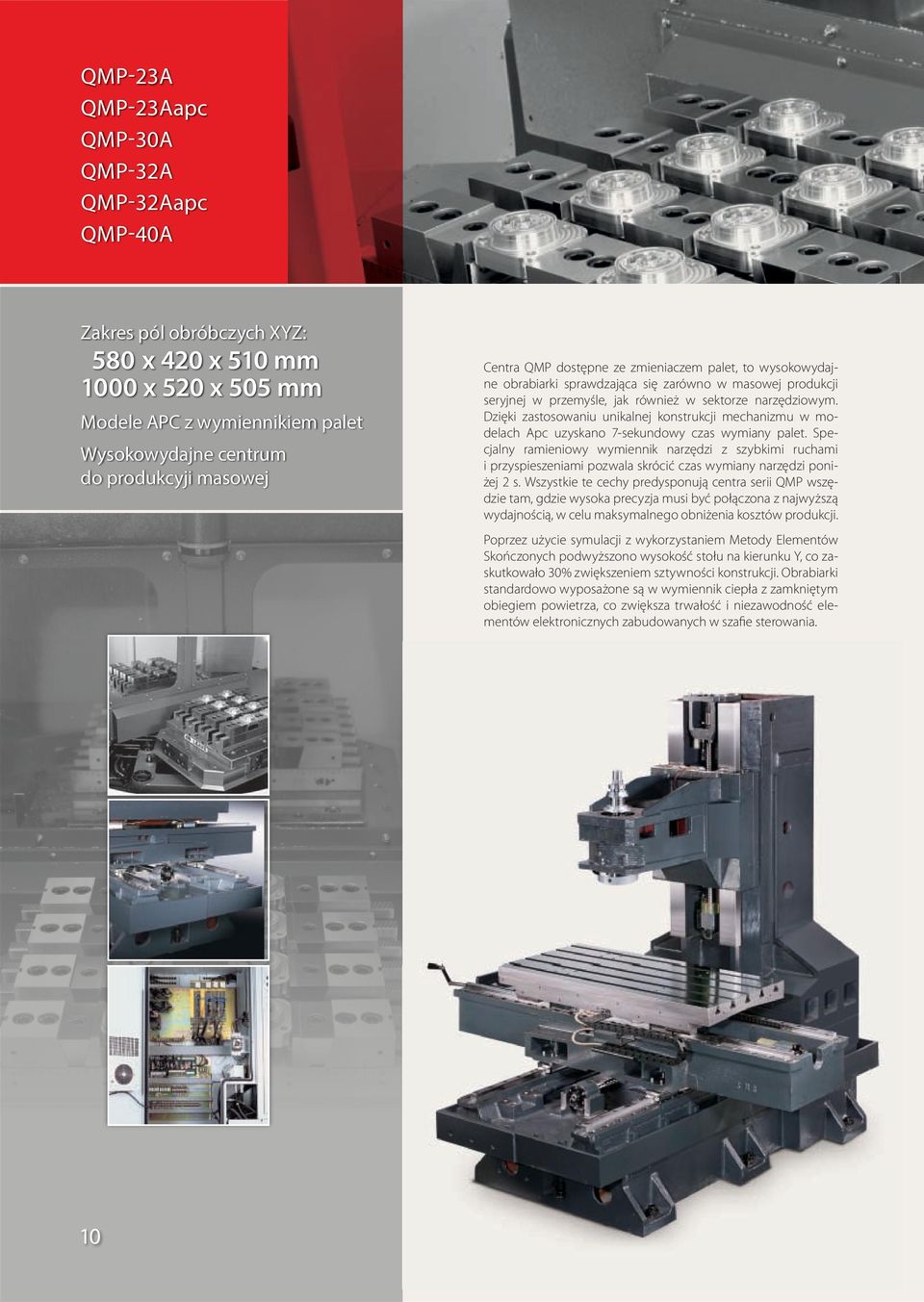

10 QMP-23A QMP-23Aapc QMP-30A QMP-32A QMP-32Aapc QMP-40A Zakres pól obróbczych XYZ: 580 x 420 x 510 mm 1000 x 520 x 505 mm Modele APC z wymiennikiem palet Wysokowydajne centrum do produkcyji masowej Centra QMP dostępne ze zmieniaczem palet, to wysokowydajne obrabiarki sprawdzająca się zarówno w masowej produkcji seryjnej w przemyśle, jak również w sektorze narzędziowym. Dzięki zastosowaniu unikalnej konstrukcji mechanizmu w modelach Apc uzyskano 7-sekundowy czas wymiany palet. Specjalny ramieniowy wymiennik narzędzi z szybkimi ruchami i przyspieszeniami pozwala skrócić czas wymiany narzędzi poniżej 2 s. Wszystkie te cechy predysponują centra serii QMP wszędzie tam, gdzie wysoka precyzja musi być połączona z najwyższą wydajnością, w celu maksymalnego obniżenia kosztów produkcji. Poprzez użycie symulacji z wykorzystaniem Metody Elementów Skończonych podwyższono wysokość stołu na kierunku Y, co zaskutkowało 30% zwiększeniem sztywności konstrukcji. Obrabiarki standardowo wyposażone są w wymiennik ciepła z zamkniętym obiegiem powietrza, co zwiększa trwałość i niezawodność elementów elektronicznych zabudowanych w szafie sterowania. 10

11 PIONOWE CENTRA FREZARSKIE DO OBRÓBKI ŚREDNIEJ QMP QMP-23Aapc QMP-32Aapc MODEL jednostka QMP-23A (#30) QMP-23A apc (#30) QMP-30A (#30) QMP-23A (#40) QMP-23A apc (#40) QMP-32A QMP-32A apc QMP-40A Pole obróbcze Wymiary stołu mm 650x x x x x x x x520 Max waga detalu kg Rowki T-owe mm 14x4x100 35xM12xP1,75 14x4x100 14x4x100 35xM12xP1,75 18x5x100 35xM16xP2,0 18x5x100 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X m/min Szybki przesuw osi Y m/min Szybki przesuw osi Z m/min Odległość wrzec. do pow. stołu mm Wrzeciono Max prędkość wrzeciona obr/min Stożek wrzeciona ISO BT30 BT30 BT30 BT40 BT40 BT40 BT40 BT40 Moc silnika wrzeciona kw 3,7/5,5 3,7/5,5 3,7/5,5 7,5/11 7,5/11 15/18,5 15/18,5 15/18,5 Magazyn narzędzi Ilość gniazd narzędziowych szt Max ciężar narzędzia kg Max długość/średnica narzędzia mm 200/ø63 200/ø63 200/ø63 250/ø80 250/ø80 300/ø80 300/ø80 300/ø80 Czas wymiany narzędzia sek. 1,0 1,0 1,0 1,3 1,3 1,9 1,9 1,9 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 1900x x x x x x x x2185 Wysokość obrabiarki mm R 11

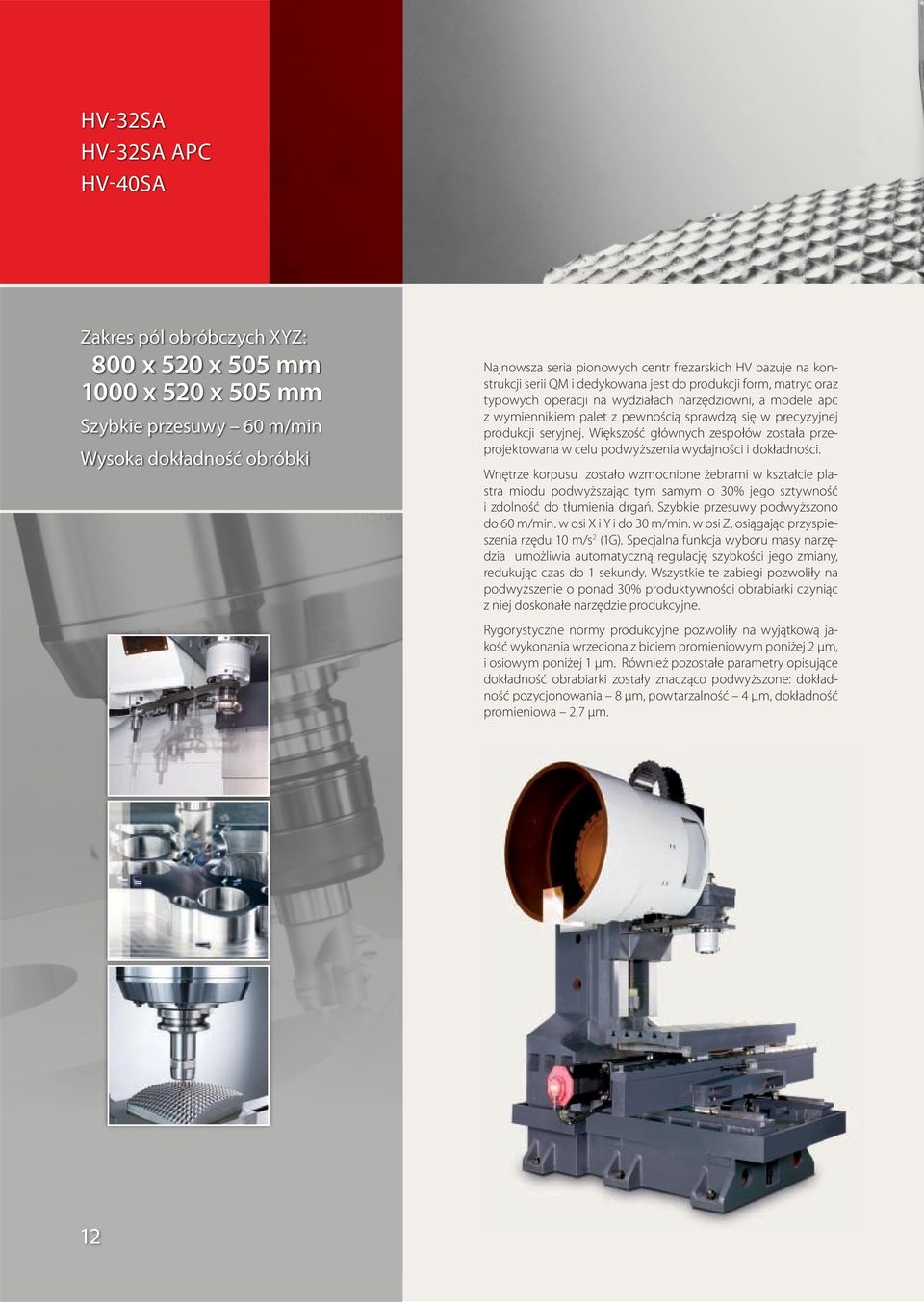

12 HV-32SA HV-32SA APC HV-40SA Zakres pól obróbczych XYZ: 800 x 520 x 505 mm 1000 x 520 x 505 mm Szybkie przesuwy 60 m/min Wysoka dokładność obróbki Najnowsza seria pionowych centr frezarskich HV bazuje na konstrukcji serii QM i dedykowana jest do produkcji form, matryc oraz typowych operacji na wydziałach narzędziowni, a modele apc z wymiennikiem palet z pewnością sprawdzą się w precyzyjnej produkcji seryjnej. Większość głównych zespołów została przeprojektowana w celu podwyższenia wydajności i dokładności. Wnętrze korpusu zostało wzmocnione żebrami w kształcie plastra miodu podwyższając tym samym o 30% jego sztywność i zdolność do tłumienia drgań. Szybkie przesuwy podwyższono do 60 m/min. w osi X i Y i do 30 m/min. w osi Z, osiągając przyspieszenia rzędu 10 m/s 2 (1G). Specjalna funkcja wyboru masy narzędzia umożliwia automatyczną regulację szybkości jego zmiany, redukując czas do 1 sekundy. Wszystkie te zabiegi pozwoliły na podwyższenie o ponad 30% produktywności obrabiarki czyniąc z niej doskonałe narzędzie produkcyjne. Rygorystyczne normy produkcyjne pozwoliły na wyjątkową jakość wykonania wrzeciona z biciem promieniowym poniżej 2 μm, i osiowym poniżej 1 μm. Również pozostałe parametry opisujące dokładność obrabiarki zostały znacząco podwyższone: dokładność pozycjonowania 8 μm, powtarzalność 4 μm, dokładność promieniowa 2,7 μm. 12

13 PIONOWE CENTRA FREZARSKIE DO OBRÓBKI PRECYZYJNEJ HV HV-40A MODEL jednostka HV-32SA HV-32SA APC HV-40SA Pole obróbcze Wymiary stołu mm 950x x x520 Max waga detalu kg Rowki T-owe mm 18x5x100 35xM16xP2,0 18x5x100 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X m/min Szybki przesuw osi Y m/min Szybki przesuw osi Z m/min Odległość wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min Stożek wrzeciona ISO BT40 BT40 BT40 Moc silnika wrzeciona kw 15/18,5 15/18,5 15/18,5 Magazyn narzędzi Ilość gniazd narzędziowych szt Max ciężar narzędzia kg Max długość/średnica narzędzia mm 300/ø80 300/ø80 300/ø80 Czas wymiany narzędzia sek Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 2665x x x2185 Wysokość obrabiarki mm R 13

14 NBP-800(A) NBP-1000(A) NBP-1100(A) NBP-1300(A) Zakres pól obróbczych XYZ: 800 x 520 x 505 mm 1300 x 610 x 600 mm Prowadnice ślizgowe Seria centr frezarskich NBP przeznaczona do ciężkiej obróbki wyposażona została w hartowane prowadnice ślizgowe, pokryte specjalną powłoką TURCITE-B. W modelach NBP-1100/1300 dodatkowo w podstawie podwyższono ich ilość do czterech, uzyskując tym samym wyjątkowo stabilną konstrukcję odporną na bardzo duże obciążenia, gwarantując tym samym długi okres eksploatacji obrabiarki. Przekładnie śrubowe toczne, dzięki podwójnej, wstępnie napiętej nakrętce, gwarantują dokładność pozycjonowania. Magazyny narzędzi dostępne są w wersji parasolowej oraz bębnowej. Magazyn bębnowy umożliwia przechowywanie narzędzi o znacznej długości, nie zajmując przestrzeni roboczej chroniąc je dodatkową obudową przed zanieczyszczeniem z przestrzeni roboczej. Magazyny narzędzi Feeler poddawane są testom na niezawodność przy wykonaniu 1 mln cykli. Szybkie czasy wymiany narzędzi gwarantują zwiększoną produktywność i obniżenie kosztów produkcji. 14

15 PIONOWE CENTRA FREZARSKIE DO OBRÓBKI CIĘŻKIEJ NBP NBP-800A NBP-1300A MODEL jednostka NBP-800(A) NBP-1000(A) NBP-1100(A) NBP-1300(A) Pole obróbcze Wymiary stołu mm 950x x x x600 Max waga detalu kg Rowki T-owe mm 18x5x100 18x5x100 18x5x100 18x5x100 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X m/min Szybki przesuw osi Y m/min Szybki przesuw osi Z m/min Odległość wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min Stożek wrzeciona ISO Moc silnika wrzeciona kw 7,5/11 7,5/11 7,5/11(15/18) 7,5/11(15/18) Magazyn narzędzi Ilość gniazd narzędziowych szt. 22 (24) (24) 22 (24) Max ciężar narzędzia kg Max długość/średnica narzędzia mm 300/ø80 300/ø80 300/ø80 300/ø80 Czas wymiany narzędzia (bęben/parasol) sek. 7,1/2,2 7,1/2,2 7,1/2,2 7,1/2,2 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 2530x x x x2330 Wysokość obrabiarki mm R 15

16 VB-610A VB-715A VB-825A VB-900A VB-1000A Zakres pól obróbczych XYZ: 1100 x 610 x 610 mm 2200 x 1000 x 800 mm 4-6 prowadnic ślizgowych w osi Powiększona wielkość stołu Chłodzenie przez wrzeciono Bardzo sztywne obrabiarki do obróbki ciężkiej i bardzo ciężkiej. Budowa oparta na odlewie żeliwnym i 4 hartowanych prowadnicach ślizgowych we wszystkich osiach (VB-1000A 6 prowadnic w korpusie), pokrytych specjalną powłoką TURCITE-B. Powiększona wielkość stołu w stosunku do przejazdu. Możliwość zastosowania chłodzenia przez wrzeciono. Budowa wrzeciona i zastosowanie przekładni ZF gwarantuje sztywność i stabilne przeniesienie mocy przy obróbce trudno obrabialnych materiałów. Pełna zabudowa przestrzeni roboczej, zastosowanie dodatkowych dysz spłukiwania na wrzecionie oraz tylnej ścianie komory roboczej gwarantuje bardzo dobre odprowadzenie zanieczyszczeń i ciepła. Możliwe zastosowanie powiększonego zbiornika chłodziwa oraz dodatkowej chłodziarki emulsji. Obrabiarki serii VB znajdują swoje zastosowanie w obróbce bardzo ciężkiej, wymagającej przeniesienia bardzo dużych sił i drgań, szczególnie w przemyśle ciężkim, kolejnictwie, energetyce. Centra te znakomicie sprawdzają się w obróbce twardych materiałów, przy wymaganiach uzyskania dokładnego odwzorowania kształtu i wysokiej gładkości powierzchni np. przy produkcji dużych form czy matryc kuźniczych. 16

17 PIONOWE CENTRA FREZARSKIE DO BARDZO CIĘŻKIEJ OBRÓBKI VB VB-610A VB-100A MODEL jednostka VB-610A VB-715A VB-825A VB-900A VB-1000A Pole obróbcze Wymiary stołu mm 1300x x x x x960 Max waga detalu kg Rowki T-owe mm 18x5x100 22x5x125 22x6x125 22x6x125 22x6x160 Przejazdy Przejazdy oś X mm (1500) 1650 (1700) Przejazdy oś Y mm (825) Przejazdy oś Z mm Szybki przesuw osi X m/min Szybki przesuw osi Y m/min Szybki przesuw osi Z m/min Odległość wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min / / Stożek wrzeciona ISO 50 50(40) 50(40) Moc silnika wrzeciona kw 6/11 7,5/11/37 7,5/11/37 11/18,5/37 11/18,5/37 Magazyn narzędzi Ilość gniazd narzędziowych szt Max ciężar narzędzia kg 15 7/ Max długość/średnica narzędzia mm 300/ø /ø /ø /ø /ø127 Czas wymiany narzędzia (bęben/parasol) sek. 3,5/9 3,5/9 3,5/9 3,5 3,5 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 2950x x x x x3640 Wysokość obrabiarki mm R 17

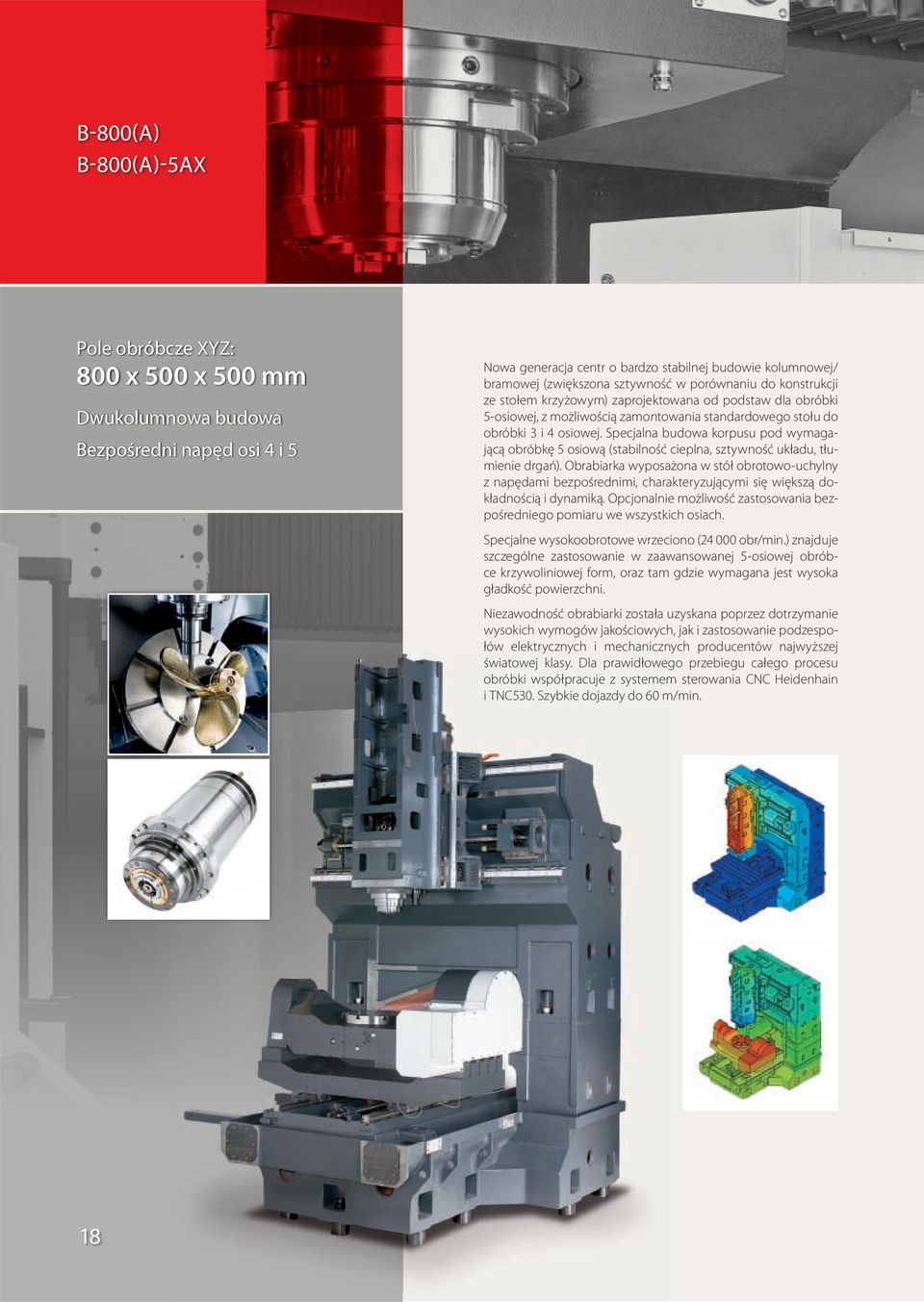

18 B-800(A) B-800(A)-5AX Pole obróbcze XYZ: 800 x 500 x 500 mm Dwukolumnowa budowa Bezpośredni napęd osi 4 i 5 Nowa generacja centr o bardzo stabilnej budowie kolumnowej/ bramowej (zwiększona sztywność w porównaniu do konstrukcji ze stołem krzyżowym) zaprojektowana od podstaw dla obróbki 5-osiowej, z możliwością zamontowania standardowego stołu do obróbki 3 i 4 osiowej. Specjalna budowa korpusu pod wymagającą obróbkę 5 osiową (stabilność cieplna, sztywność układu, tłumienie drgań). Obrabiarka wyposażona w stół obrotowo-uchylny z napędami bezpośrednimi, charakteryzującymi się większą dokładnością i dynamiką. Opcjonalnie możliwość zastosowania bezpośredniego pomiaru we wszystkich osiach. Specjalne wysokoobrotowe wrzeciono ( obr/min.) znajduje szczególne zastosowanie w zaawansowanej 5-osiowej obróbce krzywoliniowej form, oraz tam gdzie wymagana jest wysoka gładkość powierzchni. Niezawodność obrabiarki została uzyskana poprzez dotrzymanie wysokich wymogów jakościowych, jak i zastosowanie podzespołów elektrycznych i mechanicznych producentów najwyższej światowej klasy. Dla prawidłowego przebiegu całego procesu obróbki współpracuje z systemem sterowania CNC Heidenhain i TNC530. Szybkie dojazdy do 60 m/min. 18

19 PIĘCIOOSIOWE PIONOWE CENTRA FREZARSKIE B-800 B-800(A) B-800A-5AX MODEL jednostka B-800(A) B-800(A)-5AX Pole obróbcze Wymiary stołu mm 1000x500 ø500 (ø400) Max waga detalu kg Rowki T-owe mm 18x5x100 14x8x45 Wymiary pola obróbczego mm 800x500x500 ø500(ø400)x300(h) Przejazdy Przejazdy oś X Y Z mm Przejazdy oś A/C stopnie +20 do 110 / 360 Szybki przesuw osi X Y Z m/min. 24(48/60) 24(48/60) 24(36/60) 24(48/60) 24(48/60) 24(36/60) Odległość środka wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min. DDS:15000 (20000/24000) DDS:15000 (20000/24000) Stożek wrzeciona No.40 (HSK-A63) No.40 (HSK-A63) Moc silnika wrzeciona kw 7,5/11 (21/23,5) 7,5/11 (21/23,5) Magazyn narzędzi Ilość gniazd narzędziowych szt Max ciężar narzędzia kg 8 8 Max długość/średnica narzędzia mm 250/ø80 250/ø80 Czas wymiany narzędzia sek. 7(2,5) 7(2,5) Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 2680x x3035 Wysokość obrabiarki mm R 19

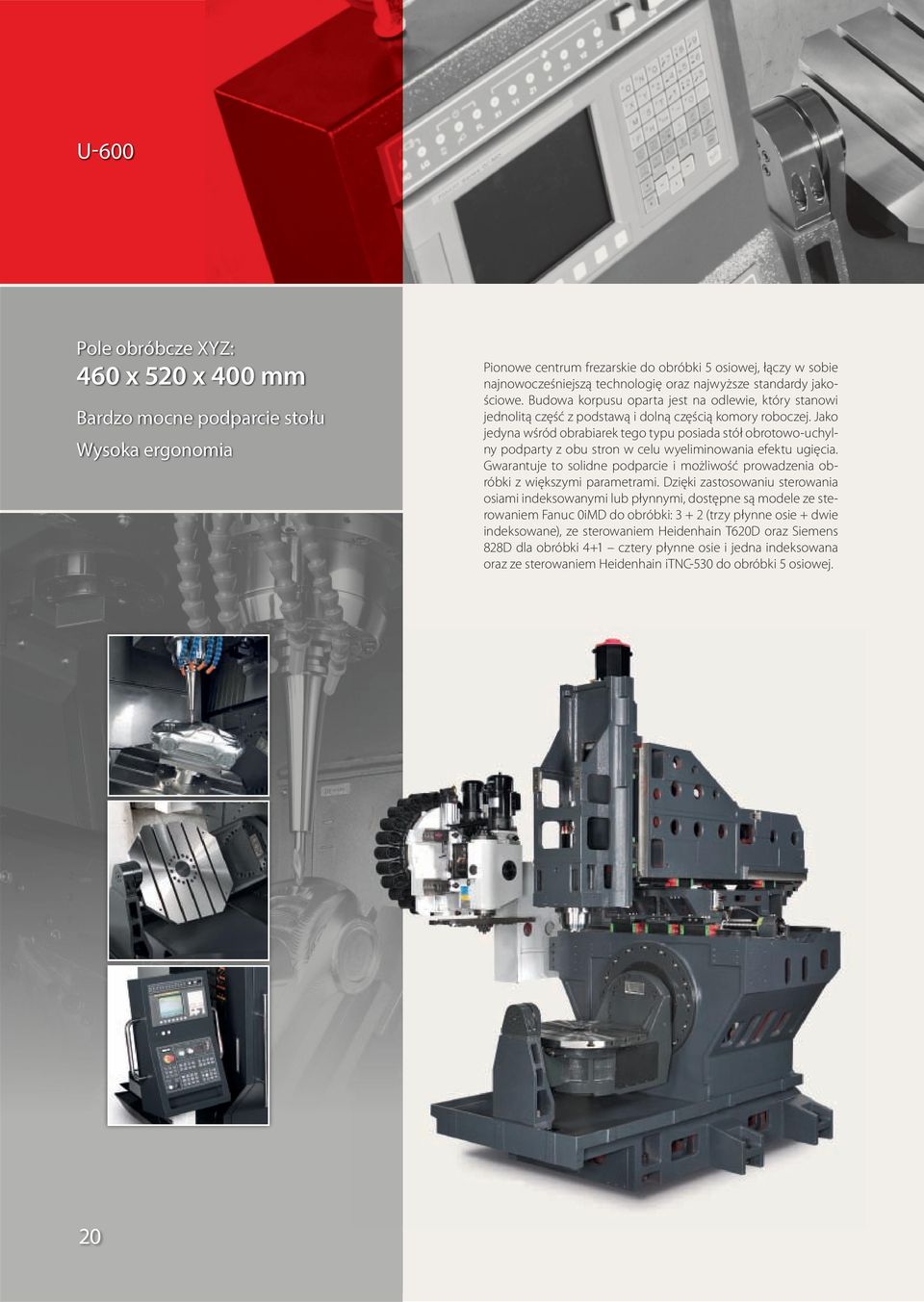

20 U-600 Pole obróbcze XYZ: 460 x 520 x 400 mm Bardzo mocne podparcie stołu Wysoka ergonomia Pionowe centrum frezarskie do obróbki 5 osiowej, łączy w sobie najnowocześniejszą technologię oraz najwyższe standardy jakościowe. Budowa korpusu oparta jest na odlewie, który stanowi jednolitą część z podstawą i dolną częścią komory roboczej. Jako jedyna wśród obrabiarek tego typu posiada stół obrotowo-uchylny podparty z obu stron w celu wyeliminowania efektu ugięcia. Gwarantuje to solidne podparcie i możliwość prowadzenia obróbki z większymi parametrami. Dzięki zastosowaniu sterowania osiami indeksowanymi lub płynnymi, dostępne są modele ze sterowaniem Fanuc 0iMD do obróbki: (trzy płynne osie + dwie indeksowane), ze sterowaniem Heidenhain T620D oraz Siemens 828D dla obróbki 4+1 cztery płynne osie i jedna indeksowana oraz ze sterowaniem Heidenhain itnc-530 do obróbki 5 osiowej. 20

21 PIĘCIOOSIOWE PIONOWE U-600 CENTRUM FREZARSKIE U-600 MODEL jednostka U-600 Pole obróbcze Wymiary stołu mm ø600 Max waga detalu kg 250 Rowki T-owe mm 14x5 Wymiary pola obróbczego mm 800x500x500 Przejazdy Przejazdy oś X Y Z mm Przejazdy oś A C stopnie +40 ~ Szybki przesuw osi X Y Z m/min Odległość środka wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min (opcj ) Stożek wrzeciona ISO 40 (BT-40) Moc silnika wrzeciona kw 7,5/11 Magazyn narzędzi Ilość gniazd narzędziowych szt. 20 (24) Max ciężar narzędzia kg 8 Max długość/średnica narzędzia mm 200/ø80 Czas wymiany narzędzia sek. 7(2,5) Waga i wymiary Waga obrabiarki kg 7000 Wymiary podstawy mm 2640x2360 Wysokość obrabiarki mm 3000 R 21

22 EH-320 FMH-400 FMH-500 FMH-630 FMH-800 Zakres pól obróbczych XYZ: 300 x 320 x 270 mm 1300 x 1020 x 1100 mm Automatyczny wymiennik palet Bardzo szybkie i wydajne centra frezarskie do produkcji seryjnej, również w zintegrowanych liniach produkcyjnych. Wyposażone są w wymiennik palet, z możliwością przystosowania do cykli zautomatyzowanych ze zmieniaczem detali. Szybkie dojazdy do 60m/s., napęd osi B przez DDMotor oraz duży zasób narzędzi w magazynie 120 szt. Dzięki nowatorskiemu rozwiązaniu mocowania palety, obrabiarka gwarantuje wysoką powtarzalność pozycjonowania oraz maksymalną sztywność. Żebrowany odlew na całej szerokości obrabiarki zapewnia stabilną obróbkę. Obrabiarki są przystosowane do zewnętrznego odsysania zanieczyszczeń z przestrzeni roboczej (mgła olejowa, pył) z możliwością zabudowy na obrabiarce. Dostępne stoły z napędem poprzez przekładnię, napęd bezpośredni DD Motor. Zastosowano dodatkowe dysze chłodziwa na korpusie obrotowym stołu i odprowadzenie wiór poprzez obustronny transporter śrubowy. Przeznaczona do produkcji średnio i wielkoseryjnej, w obróbce wszelkiego rodzaju detali, w szczególności typu: korpus, obudowa. 22

23 POZIOME CENTA FREZARSKIE EH/FMH EH-320 FMH-800 MODEL jednostka EH-320 FMH-400 FMH-500 (#40) FMH-500 (#50) FMH-630 FMH-800 Pole obróbcze Wymiary stołu mm 320x320 (ø350) 400x x x x x800 Max waga detalu kg : 500 / 0,001 : Rowki T-owe mm 24xM12x1,75 M16xP2 M16xP2 M16xP2 M16xP2 M16xP2 Czas wymiany palety sek. (8) Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X,Y,Z m/min Odległość wrzec. do pow. stołu mm Wrzeciono Max prędkość wrzeciona obr/min (12000) (10000) 8000 (10000) 6000 (8000) 6000 (8000) 6000 (8000) Stożek wrzeciona ISO 30/ Moc silnika wrzeciona kw 5,5/7,5 7,5/11 7,5/11 15/18,5 11/18,5 22/26 Magazyn narzędzi Ilość gniazd narzędziowych szt :60 / (120) 40:60 / (90) 40:60 / (90) 40:60 / (90) 60:90 (120) Max ciężar narzędzia kg Max długość/średnica narzędzia mm 220 / ø70/120 ø85/300 ø85/300 ø125/500 ø125/500 ø125/500 Czas wymiany narzędzia sek ,5 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 1600x x x x x x7695 Wysokość obrabiarki mm R 23

24 TV-510A TV-510 TV-510Aapc Pole obróbcze XYZ: 510 x 400 x 400 mm Rewolwerowy magazyn narzędzi Szybkie dojazdy 60 m/min. Pionowe centra wiertarsko gwinciarskie serii TV przeznaczone są do produkcji seryjnej, gdzie głównymi operacjami technologicznymi są: wiercenie, gwintowanie, frezowanie i mało obciążone operacje frezarskie. Dla skrócenia czasów obróbki i czasów operacji technologicznych obrabiarka oferuje szybkie przejazdy w osiach oraz bardzo szybki rewolwerowy magazyn narzędzi który dzięki prostocie budowy zapewnia wieloletnią bezawaryjną pracę. Obrabiarka zbudowana jest na bazie odlewanego korpusu i wyposażona w prowadnice toczne we wszystkich osiach dla zwiększenia szybkości przejazdów. Możliwe jest rozbudowanie modeli TV o hydrauliczny zmieniacz palet dzięki czemu maksymalnie skracamy czas przezbrojenia detali. Przy zastosowaniu zmieniacza palet, w połączeniu z rewolwerowym magazynem narzędzi i szybkimi dojazdami (60 m/min), obrabiarka może pracować w produkcji wielkoseryjnej. 24

25 PIONOWE CENTRA WIERTARSKO-GWINCIARSKIE TV-510 TV-510A TV-510Aapc MODEL jednostka TV-510A TV-510 TV510Aapc Pole obróbcze Wymiary stołu mm 650 x x x x400 Max waga detalu kg Rowki T-owe mm 14x3x125 14x3x125 14x3x80 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X m/min. 36/48/60 36/48/60 48 Szybki przesuw osi Y m/min. 36/48/60 36/48/60 48 Szybki przesuw osi Z m/min. 48/48/60 48/48/60 48 Odległość wrzeciona do powierzchni stołu mm Wrzeciono Max prędkość wrzeciona obr/min /12000/ /12000/ /10000/12000 Stożek wrzeciona ISO Moc silnika wrzeciona kw 3,7/5,5 (2,2/3,7) 3,7/5,5 (2,2/3,7) 3,7/5,5 Magazyn narzędzi Ilość gniazd narzędziowych szt Max ciężar narzędzia kg Max długość/średnica narzędzia mm Czas wymiany narzędzia sek. 1,2 2,2 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 1600x x x2640 Wysokość obrabiarki mm R 25

26 SHM-630 SHM-630L SHM-800 SHM-800L SHM-1200 SHM-1800 SHM-1800X Zakres pól obróbczych XYZ: 1200 x 950 x 800 mm 1800 x 1600 x 1400 mm Przekładnia ZF Wytaczarsko-wiertarskie centra serii SHM umożliwiają obróbkę detali o wielkości 1500 x 800 mm, co lokuje je w grupie małych i średnich obrabiarek poziomych, z ruchomym stołem krzyżowym. Obrabiarki te posiadają pełną zabudowę napędów (osłony teleskopowe) we wszystkich osiach oraz zabudowę przestrzeni roboczej. Dostępny jest magazyn narzędzi w różnych wersjach: 40, 60, 90, 120 narzędzi. Dzięki wyposażeniu w skrzynkę przekładniową ZF produkcji niemieckiej oraz wrzeciono o dużej sztywności możliwa jest zarówno obróbka zgrubna z dużym momentem obrotowym przy małej prędkości, jak i obróbka precyzyjna z dużą prędkością. Dostępne są stoły obrotowe manualne oraz CNC i różne systemy sterowania (Fanuc, Siemens, Heidenhain). W ofercie znajdują się również wytaczarki ze sterowaniem ręcznym, które przeznaczone są do produkcji jednostkowej i wydziałów remontowych. Odznaczają się wysoką precyzją dzięki autorskim rozwiązaniom firmy SANCO: zastosowanie specjalnej jakości materiałów na korpus i elementy konstrukcyjne, wysokiej jakości przekładnie oraz hydrauliczny system blokowania osi podczas obróbki. 26

27 POZIOME CENTRA WYTACZARSK0-WIERTARSKIE SHM SHM-630 SHM-1200 MODEL jednostka SHM-630 SHM-630L SHM-800 SHM-800L SHM-1200 SHM-1800 SHM-1800X Pole obróbcze Wymiary stołu mm 630x630 (700x700, 700x900) 800x800 (1000x800,1000x1000) 1000x x x 800 Max waga detalu kg (3500) 2500(3500) Przejazdy Przejazdy oś X mm (1400) (1400) Przejazdy oś Y mm 950(1150) 950(1150) 1100(1500) 1180(1600) 1100(1300) 1300(1600) 1200(1600) Przejazdy oś Z mm (1000) 1200(1400) 1000(1200) 800(1000) 1200(1400) 1200(1400) Szybki przesuw osi X Y Z m/min Wysokość od podłoża mm Wrzeciono Max prędkość wrzeciona obr/min. 4000(6000) ( ) ( ) ( ) Stożek wrzeciona ISO BT50 BT50 BT50 BT50 BT50 BT50 BT50 Moc silnika wrzeciona kw 7,5/11(11/15) 7,5/11(11/15) 11/15(15/18,5) 11/15(15/18,5) 7,5/11(11/15) 7,5/11(11/15) 11/15(15/18,5) Magazyn narzędzi Ilość gniazd narzędziowych szt. 40 (60/90) 40 (60/90) 40 (60/90/120) 40 (60/90/120) 40 (60) 40 (60) 40 (60) Max ciężar narzędzia kg 18 Max długość/średnica narzędzia mm 350 / ø125/250 Czas wymiany narzędzia sek. 14 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 5995x x x x x x x5600 Wysokość obrabiarki mm R 27

28 SHM SHM-11020RF SHM-11025R SHM SHM-11030R SHM SHM-11040R SHM-13030R SHM-13040R Zakres pól obróbczych XYZ: 2500 x 1800 x 1500 mm 4000 x 3000 x 1700 mm Przekładnia ZF Liniały pomiarowe w 3 osiach Korpus centr serii SHM-W został specjalnie zaprojektowany z wykorzystaniem Metody Elementów Skończonych i wyposażony w szerokie prowadnice ślizgowe, zapewniając przenoszenie dużych obciążeń stołu do 10 ton, przy stabilnej obróbce zgrubnej z dużym momentem obrotowym przy małej prędkości. Obrabiarki wyposażone są w bardzo sztywne, wysokiej klasy, niemieckie wrzeciona o średnicy 110 i 130 mm z wysuwem do 900 mm oraz w skrzynię przekładniową produkcji ZF. Obrabiarki posiadają pełną zabudowę napędów (osłony teleskopowe) we wszystkich osiach oraz zabudowę przestrzeni roboczej i wyposażone są w chłodzenie olejowe wrzeciona, automatyczne smarowanie, liniały pomiarowe w 3 osiach oraz oś B. Dostępne są zewnętrzne magazyny narzędzi (40, 60, 90, 120 szt.), stoły obrotowe manualne i CNC. Opcjonalnie dostępne jest również chłodzenie przez wrzeciono C.T.S, sondy pomiarowe narzędzia i detalu Renishaw. MODEL Pole obróbcze Wymiary stołu Max waga detalu Wymiary rowka T-owego Wysokość od podłoża Przejazdy Przejazdy oś X Przejazdy oś Y Przejazdy oś Z Przejazdy oś W Szybki przesuw osi X, Y, Z B-oś min obrót Wrzeciono Obroty wrzeciona Stożek wrzeciona Moc silnika wrzeciona Magazyn narzędzi Ilość gniazd narzędziowych Max ciężar narzędzia Max długość/średnica narzędzia Czas wymiany narzędzia Waga i wymiary Waga obrabiarki Wymiary podstawy Wysokość obrabiarki 28

29 POZIOME CENTRA WYTACZARSKO-WIERTARSKIE SHM-W SHM11020RF SHM-13040R jednostka SHM-11025R SHM-11030R SHM-11040R SHM-11020RF SHM SHM SHM SHM-13030R SHM-13040R mm 1400 x x x x x x x x x 1800 kg mm 24x7 24x7 24x7 22x9 22x9 22x9 22x9 22x9 22x9 mm mm mm 1800 (2500) 1800 (2500) 1800 (2500) (2500) 1800 (2500) 1800 (2500) 2500 (3000) 2500 (3000) mm 1500 (1700) 1500 (1700) 1500 (1700) 1200 (1400) 1500 (1700) 1500 (1700) 1500 (1700) mm 500 (700) 500 (700) 500 (700) (700) 500 (700) 500 (700) 700 (900) 700 (900) m/min st. 0,001 0,001 0,001 0,001 0,001 0,001 obr/min ISO BT50 BT50 BT50 BT50 BT50 BT50 BT50 BT50 BT50 kw 15/18,5 (22/26) 15/18,5 (22/26) 15/18,5 (22/26) 15/18,5 (22/26) 15/18,5 (22/26) 15/18,5 (22/26) 15/18,5 (22/26) 22/26 22/26 szt. 40 (60/90/120) 40 (60/90/120) 40 (60/90/120) 40 (60) 40 (60/90/120) 40 (60/90/120) 40 (60/90/120) 40 (60/90/120) 40 (60/90/120) kg 25 mm 400 / 125/250 sek. 15 kg mm 6820x x x x x x x x x9000 mm R 29

30 SBM-2000L SBM-2600L SBM-3000L SBM-3500L Zakres pól obróbczych XYZ: 2000 x 1200 x 1000 mm 3500 x 1500 x 1000 mm Automatyczna głowica skrętna Liniały pomiarowe w 3 osiach Łożowe centra frezarskie serii SBM są przeznaczone do obróbki skomplikowanych detali przestrzennych umożliwiając, dzięki automatycznie skręcającej się głowicy, obróbkę pionową i poziomą. Przeznaczone do obróbki średniej i ciężkiej. Znajdują zastosowanie jako standardowe wytaczarki poziome lub przy zastosowaniu głowicy, jako centrum frezarskie z możliwością zamontowania automatycznego magazynu narzędzi. Wyposażone są w prowadnice toczne w osi X i ślizgowe w osi Y i Z, automatyczny system smarowania, liniały pomiarowe we wszystkich osiach oraz chłodzenie olejowe wrzeciona. 30

31 ŁOŻOWE CENTRA FREZARSKIE SBM SB-2000L MODEL jednostka SBM-2000L SBM-2600L SBM-3000L SBM-3500L Pole obróbcze Wymiary stołu mm 2100 x x x x 1000 Max waga detalu kg Rowki T-owe mm 22H8x7 22H8x7 22H8x7 22H8x7 Wysokość od podłoża mm Przejazdy Przejazdy oś X mm Przejazdy oś Y mm 1200 (1500) 1200 (1500) 1200 (1500) 1200 (1500) Przejazdy oś Z mm Wrzeciono Max prędkość wrzeciona obr/min. 4000(6000) Stożek wrzeciona ISO BT-50 Moc silnika wrzeciona kw 15/18,5 (22/26 ) Magazyn narzędzi Ilość gniazd narzędziowych szt. 24 (opc.) 24 (opc.) 24 (opc.) 24 (opc.) Dokładności Pozycjonowanie mm ISO oś X: 0.02; oś Y/Z: Powtarzalność mm ISO oś X: 0.015; oś Y/Z: Okrągłość mm 0.02/ 300 X/Y Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 4510x x x x8450 Wysokość obrabiarki mm 3530 (oś-y:1200) 3530 (oś-y:1200) 3875 (oś-y:1500) 3875 (oś-y:1500) R 31

32 SDM-1714(L) SDM-2214(L) SDM-2814(L) SDM-3214(L) SDM-2216(L) SDM-2220(L) SDM-3216(L) Zakres pól obróbczych XYZ: 1700 x 1200 x 750 mm 7200 x4000 x 1200 mm Rolkowe prowadnice toczne Bogate wyposażenie Rozbudowana seria bramowych centr obróbczych CNC do obróbki średnich i dużych gabarytowo detali o wymiarach do 6200 x 4000 mm i wadze do 24 ton. Zwarta i bardzo sztywna konstrukcja bramy frezarki stojaki połączone w dolnej części z łożem, a w górnej ze stałą belką suportową. Bazowe podzespoły korpusu wykonane z modyfikowanego żeliwa MEEHANITE. Stół prowadzony po łożu w rolkowych prowadnicach tocznych umożliwia stabilną i precyzyjną obróbkę najcięższych detali. Zewnętrzny magazyn narzędzi z łapą pośrednią do wyboru wersje: bębnowa (24 narzędzi), pionowa (32/40 narzędzi) lub pozioma (60/90 narzędzi). Bardzo bogate wyposażenie dodatkowe obejmujące: głowice kątowe (stałe, ze zmiennym kątem, manualne i automatyczne), różne rodzaje wrzecion (do obr/min.), stoły obrotowe manualne i CNC. 32

33 DWUKOLUMNOWE CENTRA FREZARSKIE SDM SDM-2212 SDM-3215 MODEL jednostka SDM-1714(L) SDM-2214(L) SDM-2814(L) SDM-3214(L) SDM-2216(L) SDM-2220(L) SDM-3216(L) Pole obróbcze Wymiary stołu mm 1600x x x x x x x1400 Wymiary rowka T-owego mm 22 Max waga detalu kg 3, Prześwit pomiędzy kolumnami mm Przejazdy Przejazdy oś X mm Przejazdy oś Y mm (2400) 1400 Przejazdy oś Z mm 750 (900, 1200) Szybki przesuw osi X,Y m/min. 12(15) Szybki przesuw osi Z m/min. 10(12) Wrzeciono Obroty wrzeciona obr/min. 4000/6000 (8000, BT50) (8000, 10000, 12000, 15000, BT40) (15000,20000, HSK-A63) Stożek wrzeciona ISO 40/50/HSK-A63 Moc silnika wrzeciona KM 25/20 (35/30) Magazyn narzędzi Ilość gniazd narzędziowych szt. 0 (24, 32, 40, 60) Max ciężar narzędzia kg 18 (BT-50, 8 (BT-40) Max średnica/długość narzędzia mm ø125, ø200/350 (BT-50) ø75, ø130/300 (BT-40) Czas wymiany narzędzia sek. 8 (BT-50), 2 (BT-40) Waga i wymiary Waga obrabiarki kg ,5 23, ,5 25,5 Wymiary podstawy mm 6600 x x x x x x x 4950 Wysokość obrabiarki mm 4120 (Z:750) 4470 (Z:900) 5200 (Z:1200) R 33

34 SDM-3220(L) SDM-3225(L) SDM-3225B(L) SDM-3228(L) SDM-4216(L) SDM-4220(L) SDM-4225(L) SDM-4225B(L) SDM-4228(L) SDM-4232(L) SDM-5220(L) SDM-5225(L) SDM-5225B(L) SDM-5228(L) SDM-5232(L) SDM-5235(L) SDM-6232(L) SDM-6235(L) SDM-7232(L) SDM-7235(L) SDM-4220 MODEL jednostka SDM-3220(L) SDM-3225(L) SDM-3225B(L) SDM-3228(L) SDM-4216(L) SDM-4220(L) SDM-4225(L) SDM-4225B(L) Pole obróbcze Wymiary stołu mm 3000x x x x x x x x2200 Max waga detalu kg Wymiary rowka T-owego mm 22 Przejazdy Przejazdy oś X mm Przejazdy oś Y mm 1800(2400) Przejazdy oś Z mm 900 (750, 1200) Szybki przesuw osi X m/min. 12(15) Szybki przesuw osi Y m/min. 12(15) Szybki przesuw osi Z m/min. 10(12) Wrzeciono Obroty wrzeciona obr/min. 4000/6000 (8000, BT50) (8000, 10000, 12000, 15000, BT40) (15000,20000, HSK-A63) Stożek wrzeciona ISO 40/50/HSK-A63 Moc silnika wrzeciona KM 25/20 (35/30) Magazyn narzędzi Ilość gniazd narzędziowych szt. 0 (24, 32, 40, 60) Waga i wymiary Waga obrabiarki kg ,5 34, ,5 Wymiary podstawy mm 8450x x x x x x x x6050 Wysokość obrabiarki mm 4120 (Z:750) 4470 (Z:900) 5200 (Z:1200) 34

35 DWUKOLUMNOWE CENTRA FREZARSKIE SDM SDM-6235 SDM-4228(L) SDM-4232(L) SDM-5220(L) SDM-5225(L) SDM-5225B(L) SDM-5228(L) SDM-5232(L) SDM-5235(L) SDM-6232(L) SDM-6235(L) SDM-7232(L) SDM-7235(L) 4000x x x x x x x x x x x x (750, 1200) 12(15) 12(15) 10(12) 4000/6000 (8000, BT50) (8000, 10000, 12000, 15000, BT40) (15000,20000, HSK-A63) 40/50/HSK-A63 25/20 (35/30) 0 (24, 32, 40, 60) 45, x x x x x x x x x x x x (Z:750) 4470 (Z:900) 5200 (Z:1200) R 35

36 S5F-4530 S5F-5530 S5F-7230 S5F-4535 S5F-5535 S5F-7235 Zakres pól obróbczych XYZ: 4500 x 3500 x 1100 mm 7200 x 4150 x 1100 mm Automatyczna głowica do obróbki z pięciu stron Bramowe centrum obróbkowe frezarskie CNC do obróbki średnich i dużych gabarytowo detali o wymiarach do 6200 x 4000 mm i wadze max. 24 ton. Dzięki automatycznej głowicy frezarskiej do obróbki z pięciu stron, obrabiarka jest dobrym kompromisem pomiędzy standardową obrabiarką z głowicami manualnymi, a obrabiarką pięcio-osiową. Specjalnie zaprojektowane przez niemiecką firmę MAYR opatentowane wrzeciono zapewnia stabilną obróbkę z wysokimi obrotami, umożliwiając przemieszczenie głowicy w pionie do 1110 mm. Mocne napędy 26 kw/1400 Nm i przekłania ZF umożliwiają pełny zakres obrotów i mocy dla gniazd: pionowego i poziomego. Zwarta i bardzo sztywna konstrukcja bramy frezarki stojaki połączone w dolnej części z łożem, a w górnej ze stałą belką suportową. Bazowe podzespoły korpusu wykonane z modyfikowanego żeliwa MEEHANITE. Stół prowadzony po łożu w rolkowych prowadnicach tocznych, umożliwia stabilną i precyzyjną obróbkę najcięższych detali. Zewnętrzny magazyn narzędzi na 60 lub 90 sztuk z łapą pośrednią, dostępne stoły obrotowe CNC (ø ). 36

37 DWUKOLUMNOWE CENTRA FREZARSKIE S5F S5F-4530 MODEL jednostka S5F 4530 S5F 5530 S5F 7230 S5F 4535 S5F 5535 S5F 7235 Pole obróbcze Wymiary stołu mm 4000x x x x x x2500 Wymiary rowka T-owego mm 22x13x200 Prześwit pomiędzy kolumnami mm Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm Szybki przesuw osi X, Y m/min. 10(12) Szybki przesuw osi Z m/min. 10 Wrzeciono Obroty wrzeciona obr/min (3500) Stożek wrzeciona ISO BT50 Moc silnika wrzeciona KM 25/30 Magazyn narzędzi Ilość gniazd narzędziowych szt. 60(90) Max ciężar narzędzia kg 25 Max średnica narzędzia mm ø125/250 Max długość narzędzia mm 400 Czas wymiany narzędzia sek. V:18, H:13 Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm 11149x x x x x x7552 Wysokość obrabiarki mm 6878 (7208) 7200 R 37

38 SDM-3222G(GA) SDM-3226G(GA) SDM-4222G(GA) SDM-4226G(GA) SDM-5220G(GA) SDM-5226G(GA) Zakres pól obróbczych XYZ: 3200 x 2300 x 800 mm 5200 x 2700 x 1000 mm Automatyczna wymiana narzędzi w pionie i w poziomie Bramowe centrum obróbkowe frezarskie CNC do obróbki średnich i dużych gabarytowo detali o wymiarach do 5200 x 2700 mm i wadze do 15 ton. Zwarta i bardzo sztywna konstrukcja. Prowadnice ślizgowe we wszystkich osiach (w podstawie 3 prowadnice). Ergonomiczna obudowa. Podzespoły bazowe wykonane z modyfikowanego żeliwa MEEHANITE. Zewnętrzny magazyn narzędzi z łapą pośrednią umożliwia wymianę narzędzi zarówno w pionie, jak i w poziomie. Bogate wyposażenie dodatkowe głowice kątowe stałe, ze zmiennym kątem, manualne i automatyczne. 38

39 DWUKOLUMNOWE CENTRA FREZARSKIE SDM-G/GA SDM-322G GA MODEL jednostka SDM-3222G(GA) SDM-3226G(GA) SDM-4222G(GA) SDM-4226G(GA) SDM-5222G(GA) SDM-5226G(GA) Pole obróbcze Wymiary stołu mm 3000x x x x x x2200 Rowki T-owe mm 22x8x200 22x10x200 22x8x200 22x10x200 22x8x200 22x10x200 Prześwit pomiędzy kolumnami mm Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm 800 (1000) Szybki przesuw osi X, Y m/min. 12 Szybki przesuw osi Z m/min. 10 Wrzeciono Obroty wrzeciona obr/min Stożek wrzeciona ISO 50 Moc silnika wrzeciona kw 15/18,5 (22/26) Magazyn narzędzi Ilość gniazd narzędziowych szt. 0 (24, 32, 40, 60) Max ciężar narzędzia kg 20 Max średnica narzędzia mm ø125/250 Max długość narzędzia mm 400 Czas wymiany narzędzia sek. V:18, H:13 Wymiary Wymiary podstawy mm 8700x5000 (8700x7000) 8700x5000 (8700x7000) 10700x x x x7000 Wysokość obrabiarki mm G: 4800(5000) GA: 5100(5300) 12700x x x x7000 R 39

40 KM-80 KM-100 KM-120 KM-150 KM-158 KM-170 KM-200 KM-220 KM-300 Zakres pól obróbczych XYZ: 800 x 400 x 450 mm 2500 x 850 x 710 mm Seria centr frezarskich KM to ekonomiczne rozwiązanie dla tych, którzy szukają wszechstronnej obrabiarki do produkcji seryjnej i narzędziowni. Zbudowana jest na zasadzie stołu krzyżowego, poruszającego się po prowadnicach ślizgowych, przemieszczanie się wrzeciennika również realizowane jest za pmocą prowadnic ślizgowych. Taka budowa gwarantuje uzyskanie bardzo dużej sztywności i powtarzalności wymiarowej obrabiarki, szczególnie przy ciężkiej obróbce. Standardowa wersja może być opcjonalnie rozszerzona o magazyn narzędzi, które dostępne są w wersji parasolowej lub bębnowej. Bębnowy magazyn narzędzi umożliwia przechowywanie narzędzi o znacznej długości nie zajmując przestrzeni roboczej, chroniąc je dodatkową obudową przed zanieczyszczeniem z przestrzeni roboczej. Obrabiarki dostępne są z częściową lub z pełną zabudową przestrzeni roboczej (opc.) i sterowaniem Fanuc lub Siemens. 40

41 UNIWERSALNE PIONOWE CENTRA FREZARSKIE KM KM-100 KM-200 MODEL jednostka KM-80 KM-100 KM-120 KM-150 KM-158 KM-170 KM-200 KM-220 Pole obróbcze Wymiary stołu mm 355x x x x x x x x3000 Max waga detalu kg Rodzaj rowków T-owych mm 16/3T 16/3T 16/5T 16/5T 16/5T 16/5T 16/5T 16/5T Przejazdy Przejazdy oś X mm Przejazdy oś Y mm Przejazdy oś Z mm (620) Szybki przesuw osi X Y Z m/min. 8 (opcj. 20) Wrzeciono Max prędkość wrzeciona obr/min (opcjonalnie lub ) Stożek wrzeciona ISO BT40 (opcjonalnie CAT40 lub DAT40) Moc silnika wrzeciona KM 7, Waga i wymiary Waga obrabiarki kg Wymiary podstawy mm Wysokość obrabiarki mm 1950x x x x x x x x2280 R 41

42 R POLTRA - dzięki ponad 20-letniemu doświadczeniu w branży firm dostarczających profesjonalne technologie do obróbki metalu osiągnęła znaczącą pozycję na rynku i uznanie zadowolonych klientów. Strategia firmy to budowanie sukcesu klientów poprzez udostępnianie zdobytej wiedzy technicznej oraz wspólne rozwiązywanie problemów technologicznych. Jakość świadczonych usług jest udokumentowana certyfikatem PN-EN ISO 9001:2008. Sprzedaż zaawansowanych technologicznie centr obróbczych CNC stanowi podstawę kompleksowej oferty obejmującej również dostawę oprzyrządowania obrabiarek, dobór i dostawę narzędzi skrawających i ściernych. Uzupełnieniem tej oferty jest regeneracja narzędzi monolitycznych oraz produkcja specjalnych narzędzi z węglików spiekanych. Jako jedna z nielicznych firm handlowych w Polsce posiadamy Showroom, w którym na stałe znajdują się obrabiarki do dyspozycji klienta. Sprzedaż obrabiarki to początek współpracy jaką firma oferuje, począwszy od konsultacji przy wyborze konkretnego modelu i jego kompletacji, poprzez instalację, szkolenia pracowników, aż po zapewnienie serwisu z 24 godzinnym czasem reakcji. Pozostając w ścisłym kontakcie z klientem, poznając jego potrzeby i zamierzenia, firma oferuje dalsze szkolenie pracowników, udoskonalanie technologiczne maszyn poprzez oferowanie dodatkowego wyposażenia i specjalistycznego oprzyrządowania. POLTRA będąc wyłącznym dystrybutorem firmy FEELER na Polskę utrzymuje stały kontakt z producentem, a coroczne szkolenia serwisantów w fabrykach producenta na całym świecie gwarantują wysoką jakość usług. 42

43 NARZĘDZIA SKRAWAJĄCE Obróbka skrawaniem to technologia, którą pracownicy firmy POLTRA dogłębnie poznali stanowi ich pasję. To właśnie dzięki niej dokonali odpowiedniego doboru firm, które na polskim rynku reprezentują. W obrębie narzędzi skrawających to koreańska fi r m a KORLOY stale powiększająca swoje udziały w globalnym rynku, stając się jednym z jego głównych graczy. Narzędzia ścierne z kolei to lider na rynku - firma TYROLIT należąca do grupy Svarowski. REGENERACJA NARZĘDZI Regeneracja prowadzona jest z wykorzystaniem 5-cio osiowych szlifierek CNC firmy SAACKE wyposażonych w wysokiej jakości ściernice firmy TYRO- LIT. Dokładność procesu regeneracji jest monitorowana z wykorzystaniem maszyny pomiarowej firmy ZOLLER. Proces regeneracji obejmuje: ostrzenie i powlekanie powłokami Balinit: A, B, Futura Nano lub Oerlikon Balzers: Alcrona, X-Ceed. Na życzenie klientów generowany jest indywidualny raport z dokonanych pomiarów sprawdzających poprawność geometrii ostrza. NARZĘDZIA SPECJALNE Produkcja narzędzi specjalnych pełnowęglikowych na indywidualne zamówienie, umożliwia większy wpływ na optymalizację procesu skrawania. To rozwiązanie podnosi jakość obróbki oraz obniża jej koszty, dzięki zmniejszeniu ilości narzędzi i wydłużeniu ich żywotności. R 43
