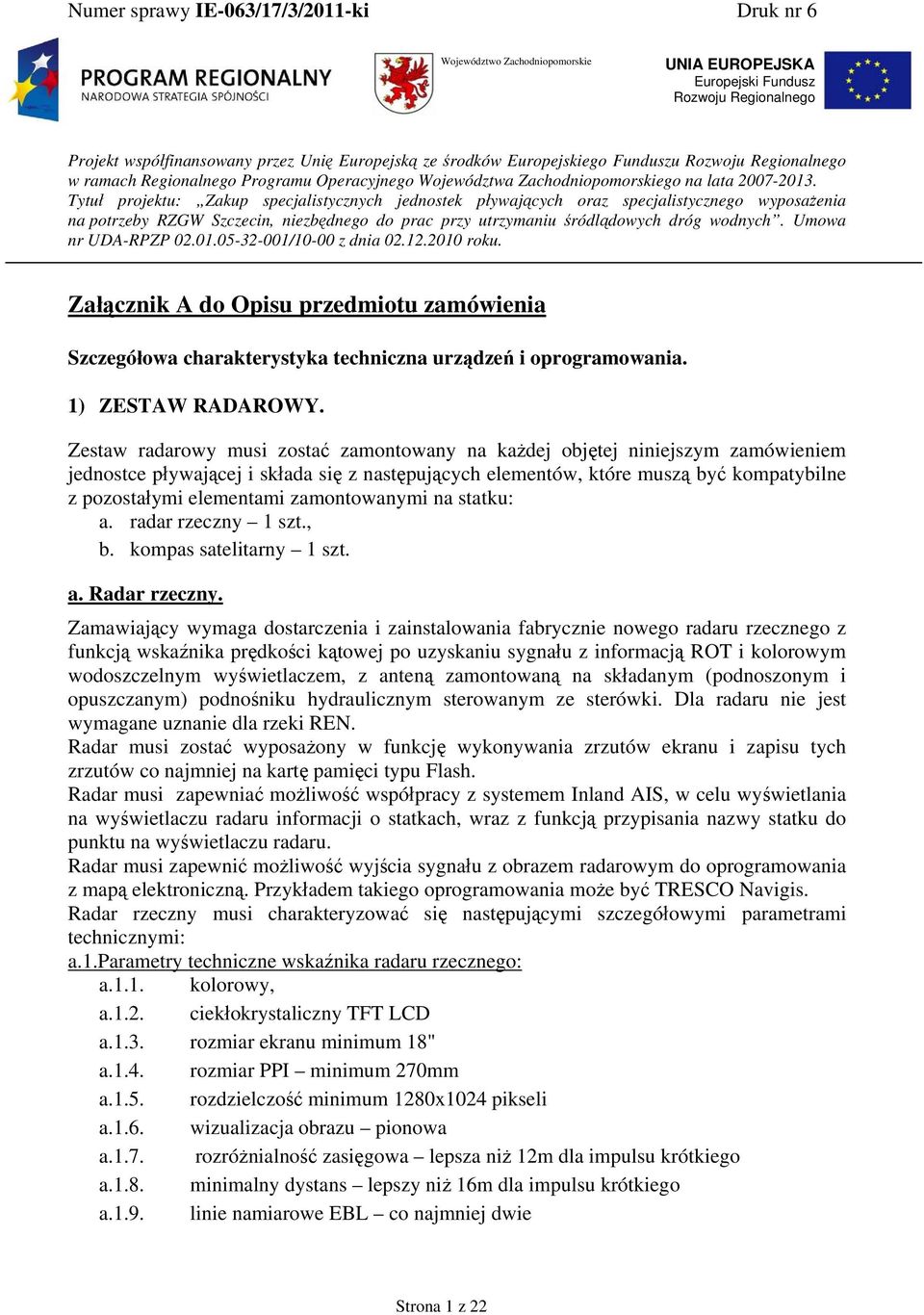

1 Załącznik A do Opisu przedmiotu zamówienia Szczegółowa charakterystyka techniczna urządzeń i oprogramowania. 1) ZESTAW RADAROWY. Zestaw radarowy musi zostać zamontowany na każdej objętej niniejszym zamówieniem jednostce pływającej i składa się z następujących elementów, które muszą być kompatybilne z pozostałymi elementami zamontowanymi na statku: a. radar rzeczny 1 szt., b. kompas satelitarny 1 szt. a. Radar rzeczny. Zamawiający wymaga dostarczenia i zainstalowania fabrycznie nowego radaru rzecznego z funkcją wskaźnika prędkości kątowej po uzyskaniu sygnału z informacją ROT i kolorowym wodoszczelnym wyświetlaczem, z anteną zamontowaną na składanym (podnoszonym i opuszczanym) podnośniku hydraulicznym sterowanym ze sterówki. Dla radaru nie jest wymagane uznanie dla rzeki REN. Radar musi zostać wyposażony w funkcję wykonywania zrzutów ekranu i zapisu tych zrzutów co najmniej na kartę pamięci typu Flash. Radar musi zapewniać możliwość współpracy z systemem Inland AIS, w celu wyświetlania na wyświetlaczu radaru informacji o statkach, wraz z funkcją przypisania nazwy statku do punktu na wyświetlaczu radaru. Radar musi zapewnić możliwość wyjścia sygnału z obrazem radarowym do oprogramowania z mapą elektroniczną. Przykładem takiego oprogramowania może być TRESCO Navigis. Radar rzeczny musi charakteryzować się następującymi szczegółowymi parametrami technicznymi: a.1.parametry techniczne wskaźnika radaru rzecznego: a.1.1. kolorowy, a.1.2. ciekłokrystaliczny TFT LCD a.1.3. rozmiar ekranu minimum 18" a.1.4. rozmiar PPI minimum 270mm a.1.5. rozdzielczość minimum 1280x1024 pikseli a.1.6. wizualizacja obrazu pionowa a.1.7. rozróżnialność zasięgowa lepsza niż 12m dla impulsu krótkiego a.1.8. minimalny dystans lepszy niż 16m dla impulsu krótkiego a.1.9. linie namiarowe EBL co najmniej dwie Strona 1 z 22

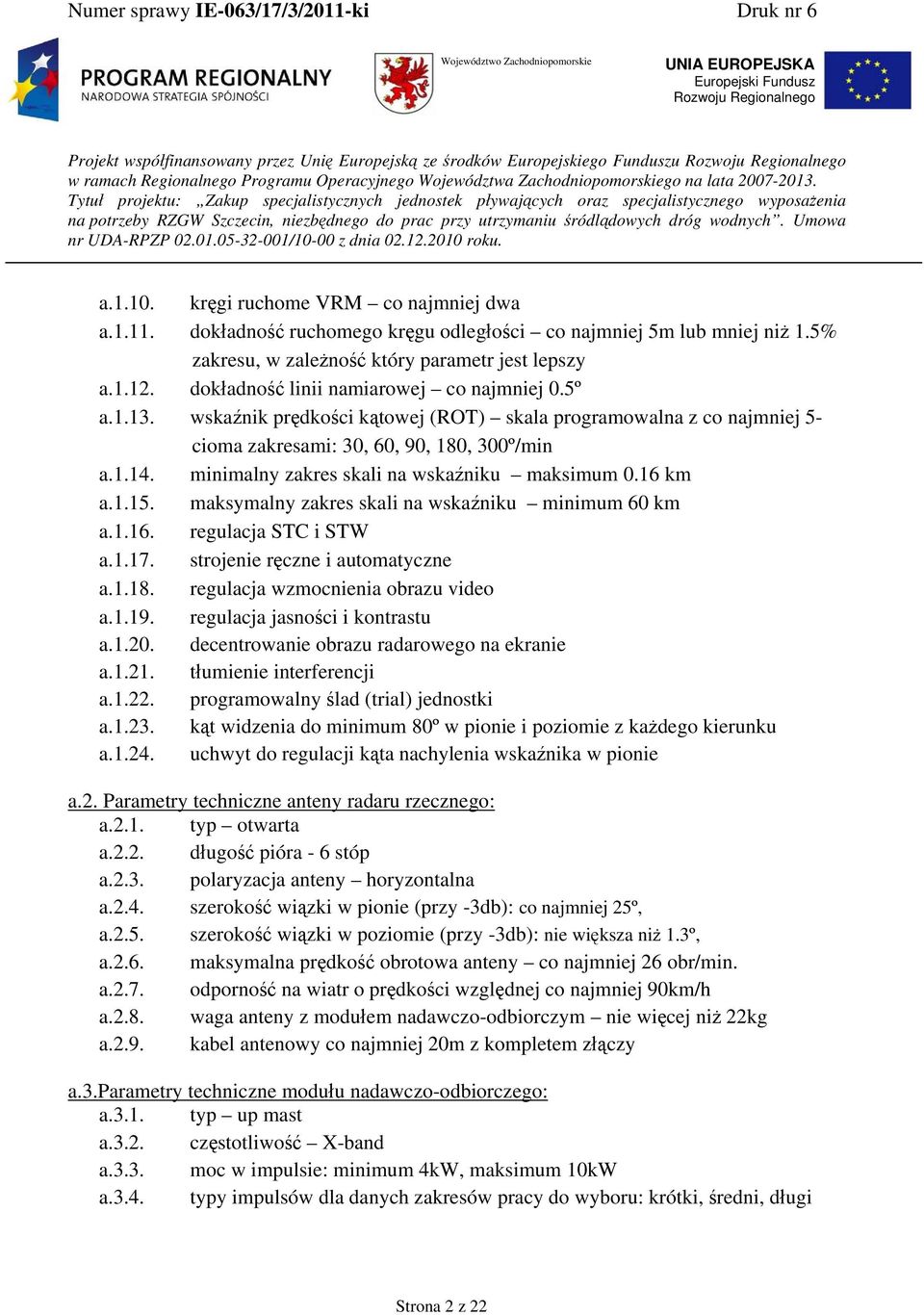

2 a kręgi ruchome VRM co najmniej dwa a dokładność ruchomego kręgu odległości co najmniej 5m lub mniej niż 1.5% zakresu, w zależność który parametr jest lepszy a dokładność linii namiarowej co najmniej 0.5º a wskaźnik prędkości kątowej (ROT) skala programowalna z co najmniej 5- cioma zakresami: 30, 60, 90, 180, 300º/min a minimalny zakres skali na wskaźniku maksimum 0.16 km a maksymalny zakres skali na wskaźniku minimum 60 km a regulacja STC i STW a strojenie ręczne i automatyczne a regulacja wzmocnienia obrazu video a regulacja jasności i kontrastu a decentrowanie obrazu radarowego na ekranie a tłumienie interferencji a programowalny ślad (trial) jednostki a kąt widzenia do minimum 80º w pionie i poziomie z każdego kierunku a uchwyt do regulacji kąta nachylenia wskaźnika w pionie a.2. Parametry techniczne anteny radaru rzecznego: a.2.1. typ otwarta a.2.2. długość pióra - 6 stóp a.2.3. polaryzacja anteny horyzontalna a.2.4. szerokość wiązki w pionie (przy -3db): co najmniej 25º, a.2.5. szerokość wiązki w poziomie (przy -3db): nie większa niż 1.3º, a.2.6. maksymalna prędkość obrotowa anteny co najmniej 26 obr/min. a.2.7. odporność na wiatr o prędkości względnej co najmniej 90km/h a.2.8. waga anteny z modułem nadawczo-odbiorczym nie więcej niż 22kg a.2.9. kabel antenowy co najmniej 20m z kompletem złączy a.3.parametry techniczne modułu nadawczo-odbiorczego: a.3.1. typ up mast a.3.2. częstotliwość X-band a.3.3. moc w impulsie: minimum 4kW, maksimum 10kW a.3.4. typy impulsów dla danych zakresów pracy do wyboru: krótki, średni, długi Strona 2 z 22

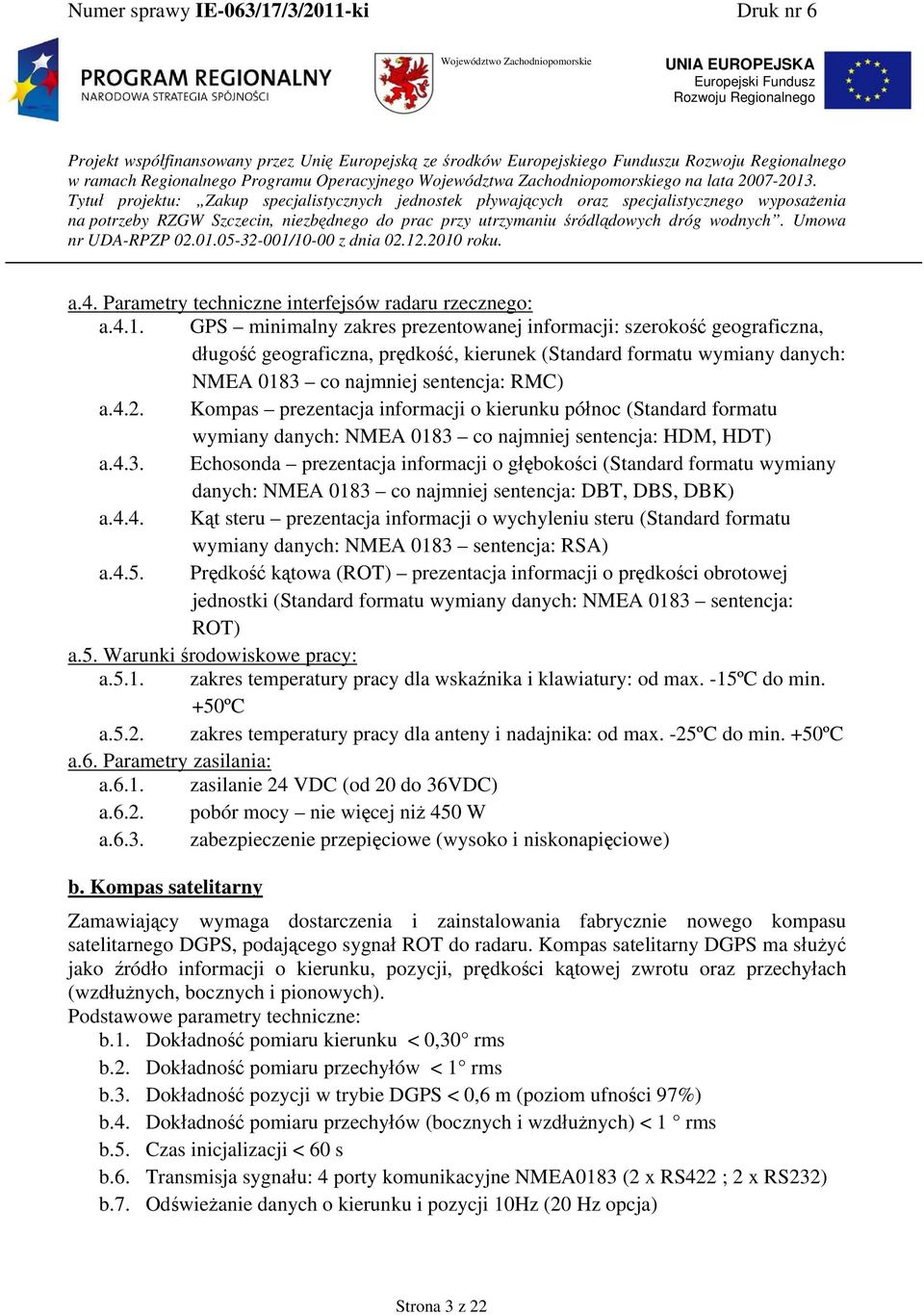

3 a.4. Parametry techniczne interfejsów radaru rzecznego: a.4.1. GPS minimalny zakres prezentowanej informacji: szerokość geograficzna, długość geograficzna, prędkość, kierunek (Standard formatu wymiany danych: NMEA 0183 co najmniej sentencja: RMC) a.4.2. Kompas prezentacja informacji o kierunku północ (Standard formatu wymiany danych: NMEA 0183 co najmniej sentencja: HDM, HDT) a.4.3. Echosonda prezentacja informacji o głębokości (Standard formatu wymiany danych: NMEA 0183 co najmniej sentencja: DBT, DBS, DBK) a.4.4. Kąt steru prezentacja informacji o wychyleniu steru (Standard formatu wymiany danych: NMEA 0183 sentencja: RSA) a.4.5. Prędkość kątowa (ROT) prezentacja informacji o prędkości obrotowej jednostki (Standard formatu wymiany danych: NMEA 0183 sentencja: ROT) a.5. Warunki środowiskowe pracy: a.5.1. zakres temperatury pracy dla wskaźnika i klawiatury: od max. -15ºC do min. +50ºC a.5.2. zakres temperatury pracy dla anteny i nadajnika: od max. -25ºC do min. +50ºC a.6. Parametry zasilania: a.6.1. zasilanie 24 VDC (od 20 do 36VDC) a.6.2. pobór mocy nie więcej niż 450 W a.6.3. zabezpieczenie przepięciowe (wysoko i niskonapięciowe) b. Kompas satelitarny Zamawiający wymaga dostarczenia i zainstalowania fabrycznie nowego kompasu satelitarnego DGPS, podającego sygnał ROT do radaru. Kompas satelitarny DGPS ma służyć jako źródło informacji o kierunku, pozycji, prędkości kątowej zwrotu oraz przechyłach (wzdłużnych, bocznych i pionowych). Podstawowe parametry techniczne: b.1. Dokładność pomiaru kierunku < 0,30 rms b.2. Dokładność pomiaru przechyłów < 1 rms b.3. Dokładność pozycji w trybie DGPS < 0,6 m (poziom ufności 97%) b.4. Dokładność pomiaru przechyłów (bocznych i wzdłużnych) < 1 rms b.5. Czas inicjalizacji < 60 s b.6. Transmisja sygnału: 4 porty komunikacyjne NMEA0183 (2 x RS422 ; 2 x RS232) b.7. Odświeżanie danych o kierunku i pozycji 10Hz (20 Hz opcja) Strona 3 z 22

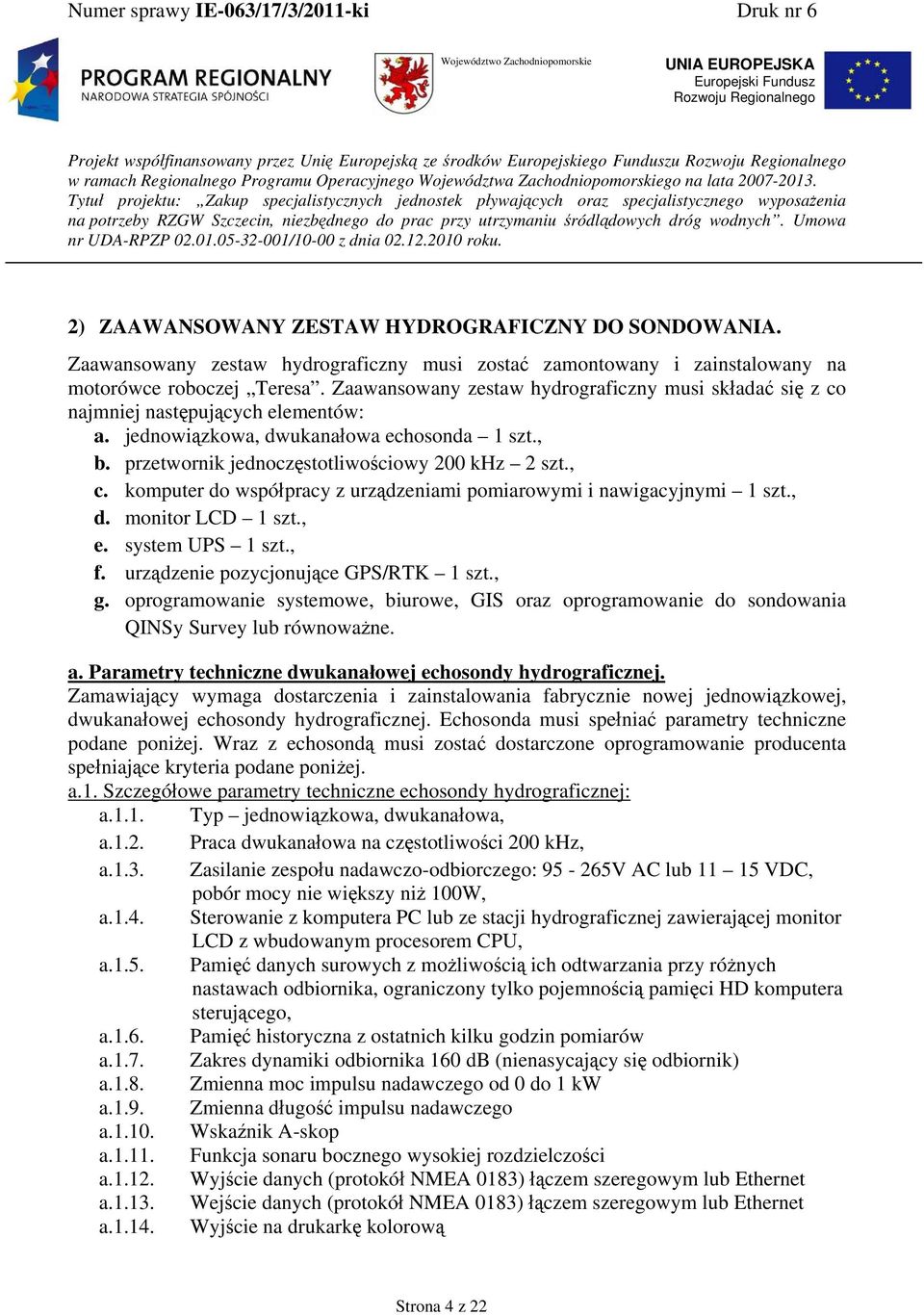

4 2) ZAAWANSOWANY ZESTAW HYDROGRAFICZNY DO SONDOWANIA. Zaawansowany zestaw hydrograficzny musi zostać zamontowany i zainstalowany na motorówce roboczej Teresa. Zaawansowany zestaw hydrograficzny musi składać się z co najmniej następujących elementów: a. jednowiązkowa, dwukanałowa echosonda 1 szt., b. przetwornik jednoczęstotliwościowy 200 khz 2 szt., c. komputer do współpracy z urządzeniami pomiarowymi i nawigacyjnymi 1 szt., d. monitor LCD 1 szt., e. system UPS 1 szt., f. urządzenie pozycjonujące GPS/RTK 1 szt., g. oprogramowanie systemowe, biurowe, GIS oraz oprogramowanie do sondowania QINSy Survey lub równoważne. a. Parametry techniczne dwukanałowej echosondy hydrograficznej. Zamawiający wymaga dostarczenia i zainstalowania fabrycznie nowej jednowiązkowej, dwukanałowej echosondy hydrograficznej. Echosonda musi spełniać parametry techniczne podane poniżej. Wraz z echosondą musi zostać dostarczone oprogramowanie producenta spełniające kryteria podane poniżej. a.1. Szczegółowe parametry techniczne echosondy hydrograficznej: a.1.1. Typ jednowiązkowa, dwukanałowa, a.1.2. Praca dwukanałowa na częstotliwości 200 khz, a.1.3. Zasilanie zespołu nadawczo-odbiorczego: V AC lub VDC, pobór mocy nie większy niż 100W, a.1.4. Sterowanie z komputera PC lub ze stacji hydrograficznej zawierającej monitor LCD z wbudowanym procesorem CPU, a.1.5. Pamięć danych surowych z możliwością ich odtwarzania przy różnych nastawach odbiornika, ograniczony tylko pojemnością pamięci HD komputera sterującego, a.1.6. Pamięć historyczna z ostatnich kilku godzin pomiarów a.1.7. Zakres dynamiki odbiornika 160 db (nienasycający się odbiornik) a.1.8. Zmienna moc impulsu nadawczego od 0 do 1 kw a.1.9. Zmienna długość impulsu nadawczego a Wskaźnik A-skop a Funkcja sonaru bocznego wysokiej rozdzielczości a Wyjście danych (protokół NMEA 0183) łączem szeregowym lub Ethernet a Wejście danych (protokół NMEA 0183) łączem szeregowym lub Ethernet a Wyjście na drukarkę kolorową Strona 4 z 22

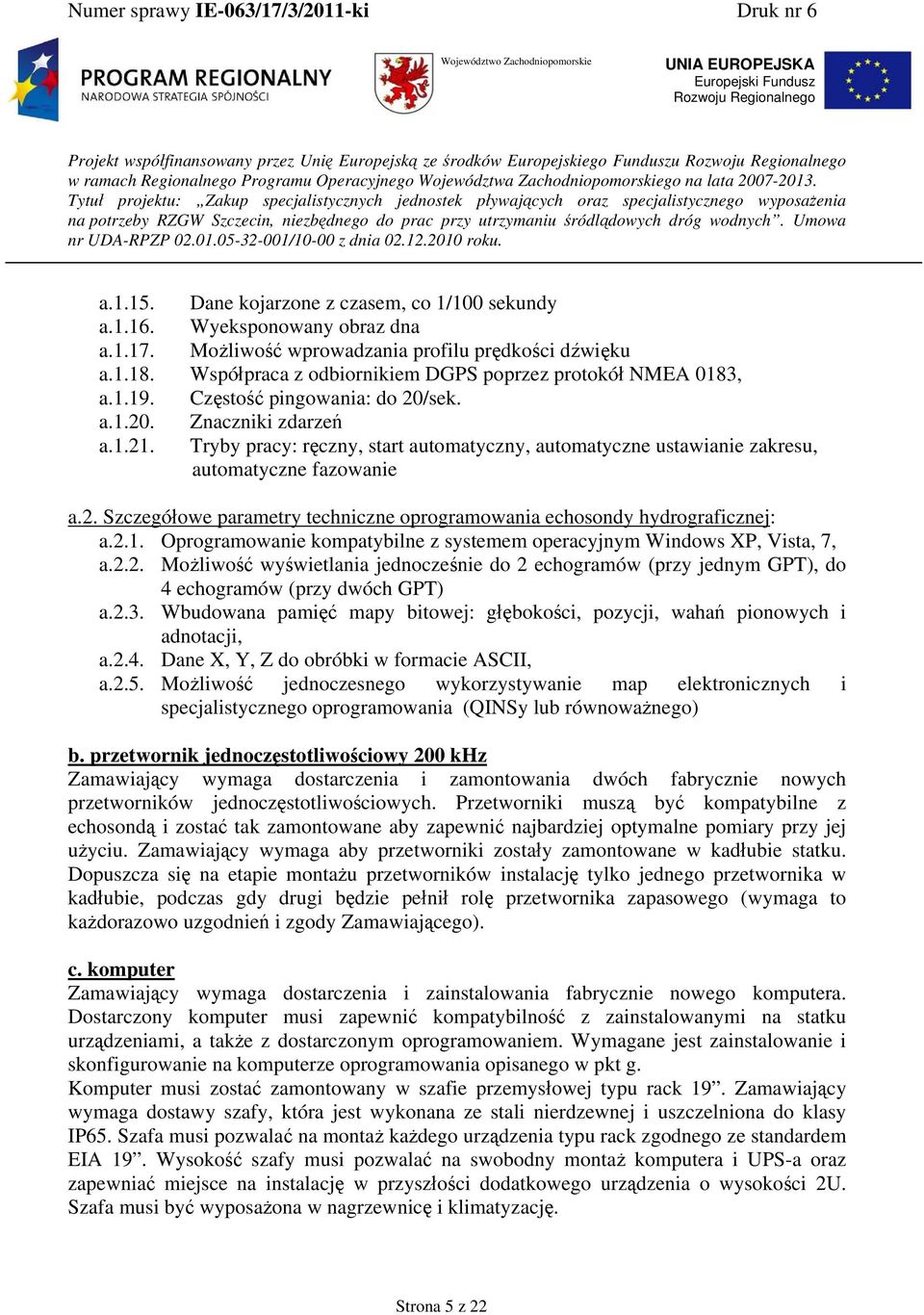

5 a Dane kojarzone z czasem, co 1/100 sekundy a Wyeksponowany obraz dna a Możliwość wprowadzania profilu prędkości dźwięku a Współpraca z odbiornikiem DGPS poprzez protokół NMEA 0183, a Częstość pingowania: do 20/sek. a Znaczniki zdarzeń a Tryby pracy: ręczny, start automatyczny, automatyczne ustawianie zakresu, automatyczne fazowanie a.2. Szczegółowe parametry techniczne oprogramowania echosondy hydrograficznej: a.2.1. Oprogramowanie kompatybilne z systemem operacyjnym Windows XP, Vista, 7, a.2.2. Możliwość wyświetlania jednocześnie do 2 echogramów (przy jednym GPT), do 4 echogramów (przy dwóch GPT) a.2.3. Wbudowana pamięć mapy bitowej: głębokości, pozycji, wahań pionowych i adnotacji, a.2.4. Dane X, Y, Z do obróbki w formacie ASCII, a.2.5. Możliwość jednoczesnego wykorzystywanie map elektronicznych i specjalistycznego oprogramowania (QINSy lub równoważnego) b. przetwornik jednoczęstotliwościowy 200 khz Zamawiający wymaga dostarczenia i zamontowania dwóch fabrycznie nowych przetworników jednoczęstotliwościowych. Przetworniki muszą być kompatybilne z echosondą i zostać tak zamontowane aby zapewnić najbardziej optymalne pomiary przy jej użyciu. Zamawiający wymaga aby przetworniki zostały zamontowane w kadłubie statku. Dopuszcza się na etapie montażu przetworników instalację tylko jednego przetwornika w kadłubie, podczas gdy drugi będzie pełnił rolę przetwornika zapasowego (wymaga to każdorazowo uzgodnień i zgody Zamawiającego). c. komputer Zamawiający wymaga dostarczenia i zainstalowania fabrycznie nowego komputera. Dostarczony komputer musi zapewnić kompatybilność z zainstalowanymi na statku urządzeniami, a także z dostarczonym oprogramowaniem. Wymagane jest zainstalowanie i skonfigurowanie na komputerze oprogramowania opisanego w pkt g. Komputer musi zostać zamontowany w szafie przemysłowej typu rack 19. Zamawiający wymaga dostawy szafy, która jest wykonana ze stali nierdzewnej i uszczelniona do klasy IP65. Szafa musi pozwalać na montaż każdego urządzenia typu rack zgodnego ze standardem EIA 19. Wysokość szafy musi pozwalać na swobodny montaż komputera i UPS-a oraz zapewniać miejsce na instalację w przyszłości dodatkowego urządzenia o wysokości 2U. Szafa musi być wyposażona w nagrzewnicę i klimatyzację. Strona 5 z 22

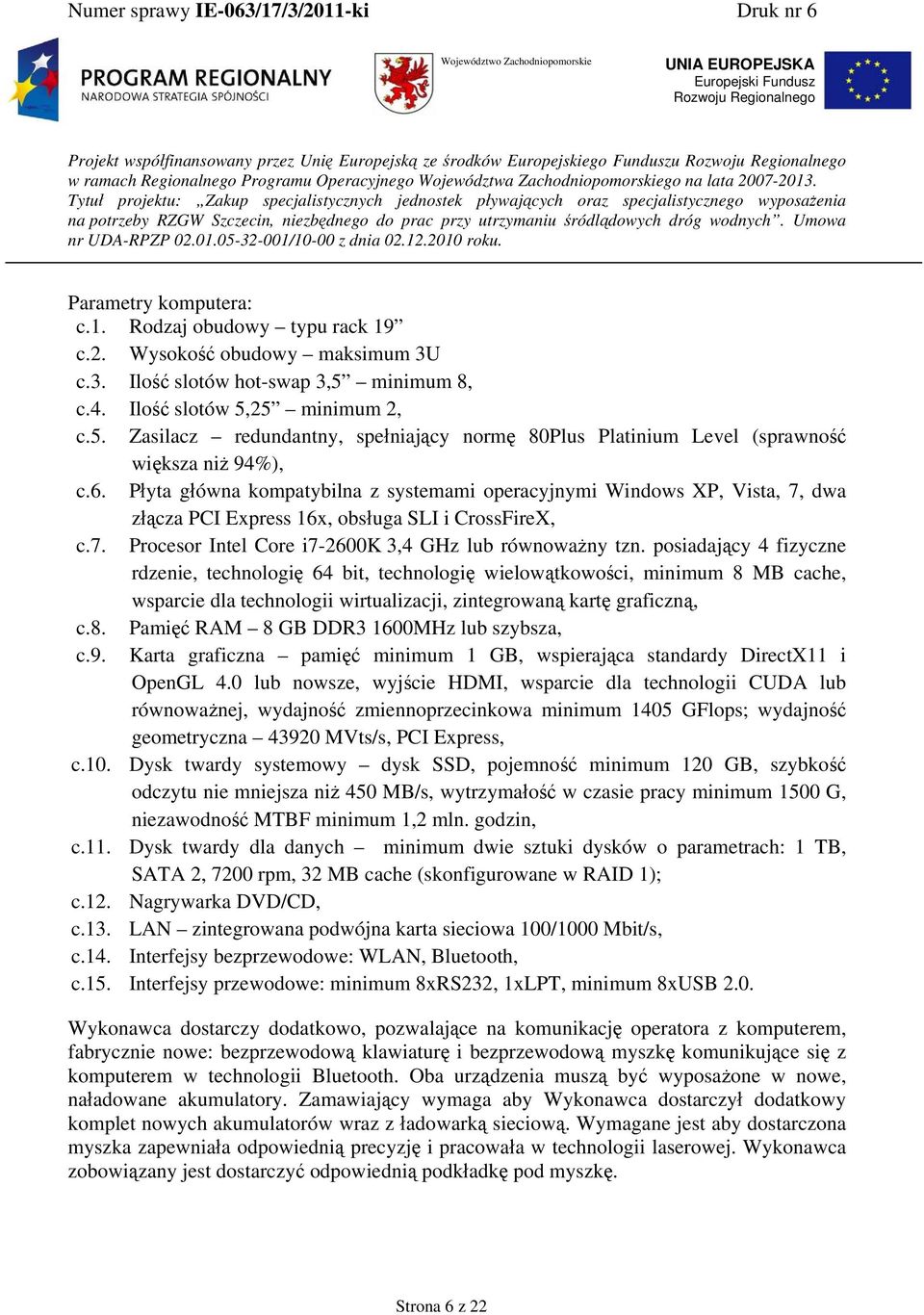

6 Parametry komputera: c.1. Rodzaj obudowy typu rack 19 c.2. Wysokość obudowy maksimum 3U c.3. Ilość slotów hot-swap 3,5 minimum 8, c.4. Ilość slotów 5,25 minimum 2, c.5. Zasilacz redundantny, spełniający normę 80Plus Platinium Level (sprawność większa niż 94%), c.6. Płyta główna kompatybilna z systemami operacyjnymi Windows XP, Vista, 7, dwa złącza PCI Express 16x, obsługa SLI i CrossFireX, c.7. Procesor Intel Core i7-2600k 3,4 GHz lub równoważny tzn. posiadający 4 fizyczne rdzenie, technologię 64 bit, technologię wielowątkowości, minimum 8 MB cache, wsparcie dla technologii wirtualizacji, zintegrowaną kartę graficzną, c.8. Pamięć RAM 8 GB DDR3 1600MHz lub szybsza, c.9. Karta graficzna pamięć minimum 1 GB, wspierająca standardy DirectX11 i OpenGL 4.0 lub nowsze, wyjście HDMI, wsparcie dla technologii CUDA lub równoważnej, wydajność zmiennoprzecinkowa minimum 1405 GFlops; wydajność geometryczna MVts/s, PCI Express, c.10. Dysk twardy systemowy dysk SSD, pojemność minimum 120 GB, szybkość odczytu nie mniejsza niż 450 MB/s, wytrzymałość w czasie pracy minimum 1500 G, niezawodność MTBF minimum 1,2 mln. godzin, c.11. Dysk twardy dla danych minimum dwie sztuki dysków o parametrach: 1 TB, SATA 2, 7200 rpm, 32 MB cache (skonfigurowane w RAID 1); c.12. Nagrywarka DVD/CD, c.13. LAN zintegrowana podwójna karta sieciowa 100/1000 Mbit/s, c.14. Interfejsy bezprzewodowe: WLAN, Bluetooth, c.15. Interfejsy przewodowe: minimum 8xRS232, 1xLPT, minimum 8xUSB 2.0. Wykonawca dostarczy dodatkowo, pozwalające na komunikację operatora z komputerem, fabrycznie nowe: bezprzewodową klawiaturę i bezprzewodową myszkę komunikujące się z komputerem w technologii Bluetooth. Oba urządzenia muszą być wyposażone w nowe, naładowane akumulatory. Zamawiający wymaga aby Wykonawca dostarczył dodatkowy komplet nowych akumulatorów wraz z ładowarką sieciową. Wymagane jest aby dostarczona myszka zapewniała odpowiednią precyzję i pracowała w technologii laserowej. Wykonawca zobowiązany jest dostarczyć odpowiednią podkładkę pod myszkę. Strona 6 z 22

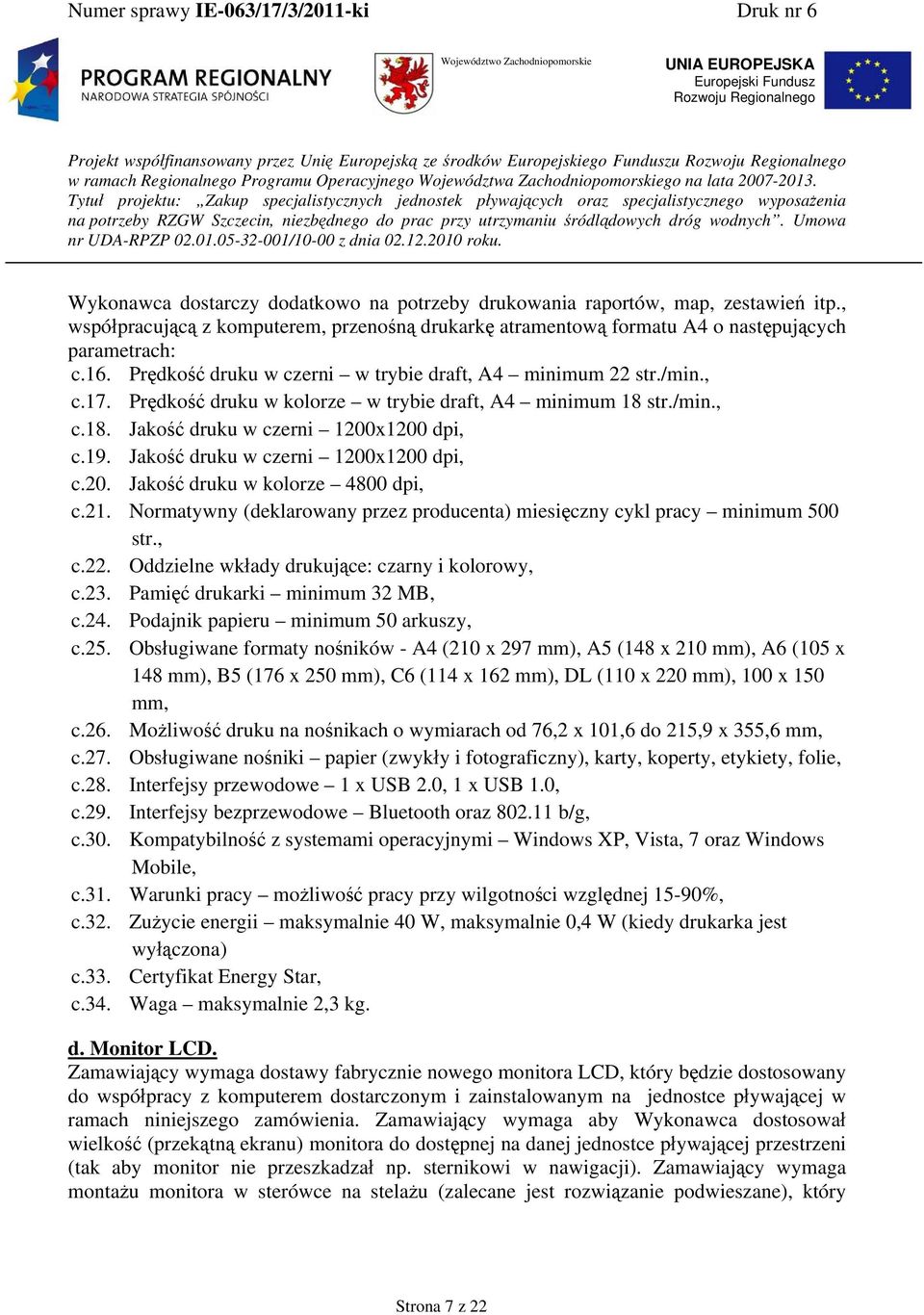

7 Wykonawca dostarczy dodatkowo na potrzeby drukowania raportów, map, zestawień itp., współpracującą z komputerem, przenośną drukarkę atramentową formatu A4 o następujących parametrach: c.16. Prędkość druku w czerni w trybie draft, A4 minimum 22 str./min., c.17. Prędkość druku w kolorze w trybie draft, A4 minimum 18 str./min., c.18. Jakość druku w czerni 1200x1200 dpi, c.19. Jakość druku w czerni 1200x1200 dpi, c.20. Jakość druku w kolorze 4800 dpi, c.21. Normatywny (deklarowany przez producenta) miesięczny cykl pracy minimum 500 str., c.22. Oddzielne wkłady drukujące: czarny i kolorowy, c.23. Pamięć drukarki minimum 32 MB, c.24. Podajnik papieru minimum 50 arkuszy, c.25. Obsługiwane formaty nośników - A4 (210 x 297 mm), A5 (148 x 210 mm), A6 (105 x 148 mm), B5 (176 x 250 mm), C6 (114 x 162 mm), DL (110 x 220 mm), 100 x 150 mm, c.26. Możliwość druku na nośnikach o wymiarach od 76,2 x 101,6 do 215,9 x 355,6 mm, c.27. Obsługiwane nośniki papier (zwykły i fotograficzny), karty, koperty, etykiety, folie, c.28. Interfejsy przewodowe 1 x USB 2.0, 1 x USB 1.0, c.29. Interfejsy bezprzewodowe Bluetooth oraz b/g, c.30. Kompatybilność z systemami operacyjnymi Windows XP, Vista, 7 oraz Windows Mobile, c.31. Warunki pracy możliwość pracy przy wilgotności względnej 15-90%, c.32. Zużycie energii maksymalnie 40 W, maksymalnie 0,4 W (kiedy drukarka jest wyłączona) c.33. Certyfikat Energy Star, c.34. Waga maksymalnie 2,3 kg. d. Monitor LCD. Zamawiający wymaga dostawy fabrycznie nowego monitora LCD, który będzie dostosowany do współpracy z komputerem dostarczonym i zainstalowanym na jednostce pływającej w ramach niniejszego zamówienia. Zamawiający wymaga aby Wykonawca dostosował wielkość (przekątną ekranu) monitora do dostępnej na danej jednostce pływającej przestrzeni (tak aby monitor nie przeszkadzał np. sternikowi w nawigacji). Zamawiający wymaga montażu monitora w sterówce na stelażu (zalecane jest rozwiązanie podwieszane), który Strona 7 z 22

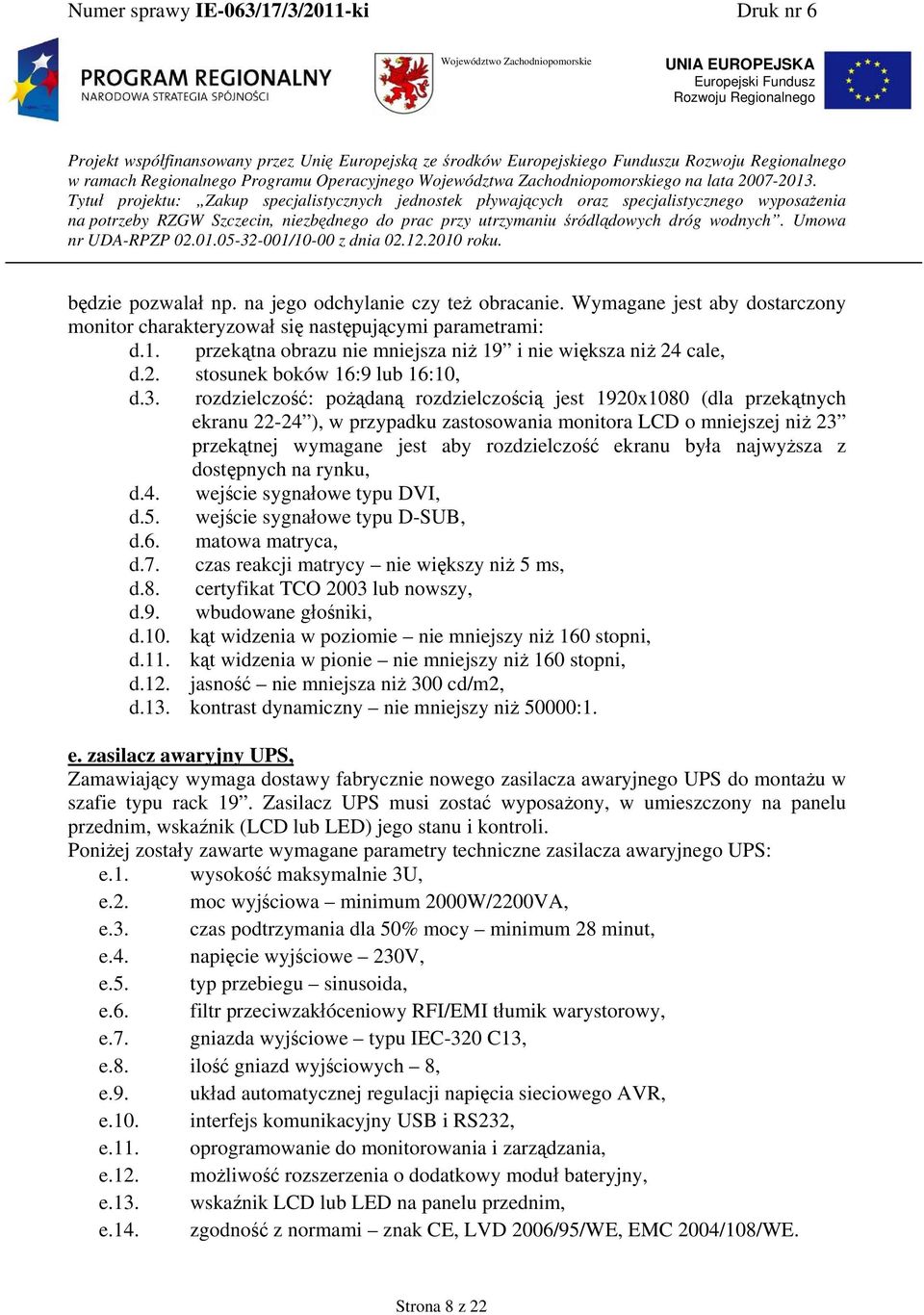

8 będzie pozwalał np. na jego odchylanie czy też obracanie. Wymagane jest aby dostarczony monitor charakteryzował się następującymi parametrami: d.1. przekątna obrazu nie mniejsza niż 19 i nie większa niż 24 cale, d.2. stosunek boków 16:9 lub 16:10, d.3. rozdzielczość: pożądaną rozdzielczością jest 1920x1080 (dla przekątnych ekranu ), w przypadku zastosowania monitora LCD o mniejszej niż 23 przekątnej wymagane jest aby rozdzielczość ekranu była najwyższa z dostępnych na rynku, d.4. wejście sygnałowe typu DVI, d.5. wejście sygnałowe typu D-SUB, d.6. matowa matryca, d.7. czas reakcji matrycy nie większy niż 5 ms, d.8. certyfikat TCO 2003 lub nowszy, d.9. wbudowane głośniki, d.10. kąt widzenia w poziomie nie mniejszy niż 160 stopni, d.11. kąt widzenia w pionie nie mniejszy niż 160 stopni, d.12. jasność nie mniejsza niż 300 cd/m2, d.13. kontrast dynamiczny nie mniejszy niż 50000:1. e. zasilacz awaryjny UPS, Zamawiający wymaga dostawy fabrycznie nowego zasilacza awaryjnego UPS do montażu w szafie typu rack 19. Zasilacz UPS musi zostać wyposażony, w umieszczony na panelu przednim, wskaźnik (LCD lub LED) jego stanu i kontroli. Poniżej zostały zawarte wymagane parametry techniczne zasilacza awaryjnego UPS: e.1. wysokość maksymalnie 3U, e.2. moc wyjściowa minimum 2000W/2200VA, e.3. czas podtrzymania dla 50% mocy minimum 28 minut, e.4. napięcie wyjściowe 230V, e.5. typ przebiegu sinusoida, e.6. filtr przeciwzakłóceniowy RFI/EMI tłumik warystorowy, e.7. gniazda wyjściowe typu IEC-320 C13, e.8. ilość gniazd wyjściowych 8, e.9. układ automatycznej regulacji napięcia sieciowego AVR, e.10. interfejs komunikacyjny USB i RS232, e.11. oprogramowanie do monitorowania i zarządzania, e.12. możliwość rozszerzenia o dodatkowy moduł bateryjny, e.13. wskaźnik LCD lub LED na panelu przednim, e.14. zgodność z normami znak CE, LVD 2006/95/WE, EMC 2004/108/WE. Strona 8 z 22

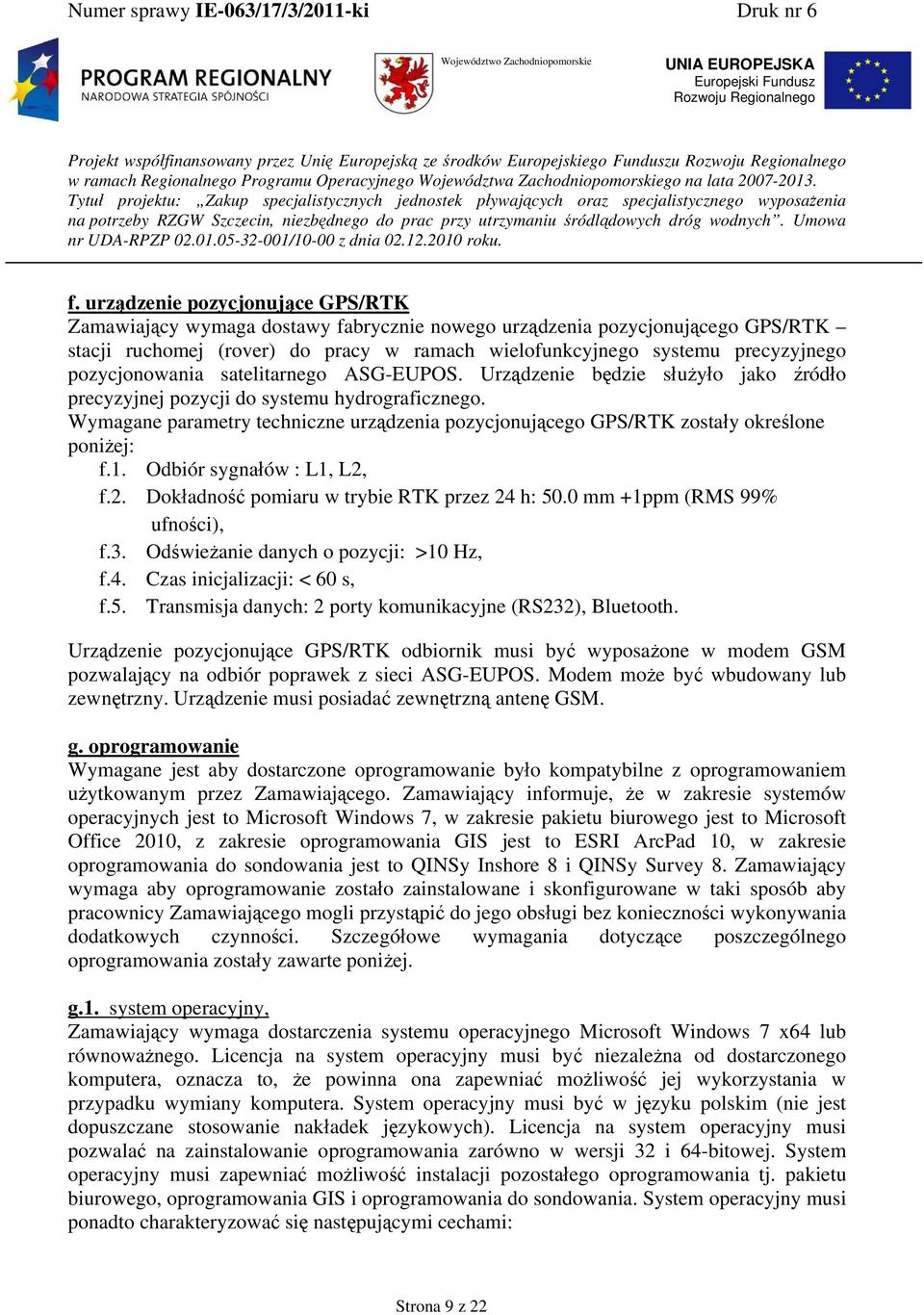

9 f. urządzenie pozycjonujące GPS/RTK Zamawiający wymaga dostawy fabrycznie nowego urządzenia pozycjonującego GPS/RTK stacji ruchomej (rover) do pracy w ramach wielofunkcyjnego systemu precyzyjnego pozycjonowania satelitarnego ASG-EUPOS. Urządzenie będzie służyło jako źródło precyzyjnej pozycji do systemu hydrograficznego. Wymagane parametry techniczne urządzenia pozycjonującego GPS/RTK zostały określone poniżej: f.1. Odbiór sygnałów : L1, L2, f.2. Dokładność pomiaru w trybie RTK przez 24 h: 50.0 mm +1ppm (RMS 99% ufności), f.3. Odświeżanie danych o pozycji: >10 Hz, f.4. Czas inicjalizacji: < 60 s, f.5. Transmisja danych: 2 porty komunikacyjne (RS232), Bluetooth. Urządzenie pozycjonujące GPS/RTK odbiornik musi być wyposażone w modem GSM pozwalający na odbiór poprawek z sieci ASG-EUPOS. Modem może być wbudowany lub zewnętrzny. Urządzenie musi posiadać zewnętrzną antenę GSM. g. oprogramowanie Wymagane jest aby dostarczone oprogramowanie było kompatybilne z oprogramowaniem użytkowanym przez Zamawiającego. Zamawiający informuje, że w zakresie systemów operacyjnych jest to Microsoft Windows 7, w zakresie pakietu biurowego jest to Microsoft Office 2010, z zakresie oprogramowania GIS jest to ESRI ArcPad 10, w zakresie oprogramowania do sondowania jest to QINSy Inshore 8 i QINSy Survey 8. Zamawiający wymaga aby oprogramowanie zostało zainstalowane i skonfigurowane w taki sposób aby pracownicy Zamawiającego mogli przystąpić do jego obsługi bez konieczności wykonywania dodatkowych czynności. Szczegółowe wymagania dotyczące poszczególnego oprogramowania zostały zawarte poniżej. g.1. system operacyjny, Zamawiający wymaga dostarczenia systemu operacyjnego Microsoft Windows 7 x64 lub równoważnego. Licencja na system operacyjny musi być niezależna od dostarczonego komputera, oznacza to, że powinna ona zapewniać możliwość jej wykorzystania w przypadku wymiany komputera. System operacyjny musi być w języku polskim (nie jest dopuszczane stosowanie nakładek językowych). Licencja na system operacyjny musi pozwalać na zainstalowanie oprogramowania zarówno w wersji 32 i 64-bitowej. System operacyjny musi zapewniać możliwość instalacji pozostałego oprogramowania tj. pakietu biurowego, oprogramowania GIS i oprogramowania do sondowania. System operacyjny musi ponadto charakteryzować się następującymi cechami: Strona 9 z 22

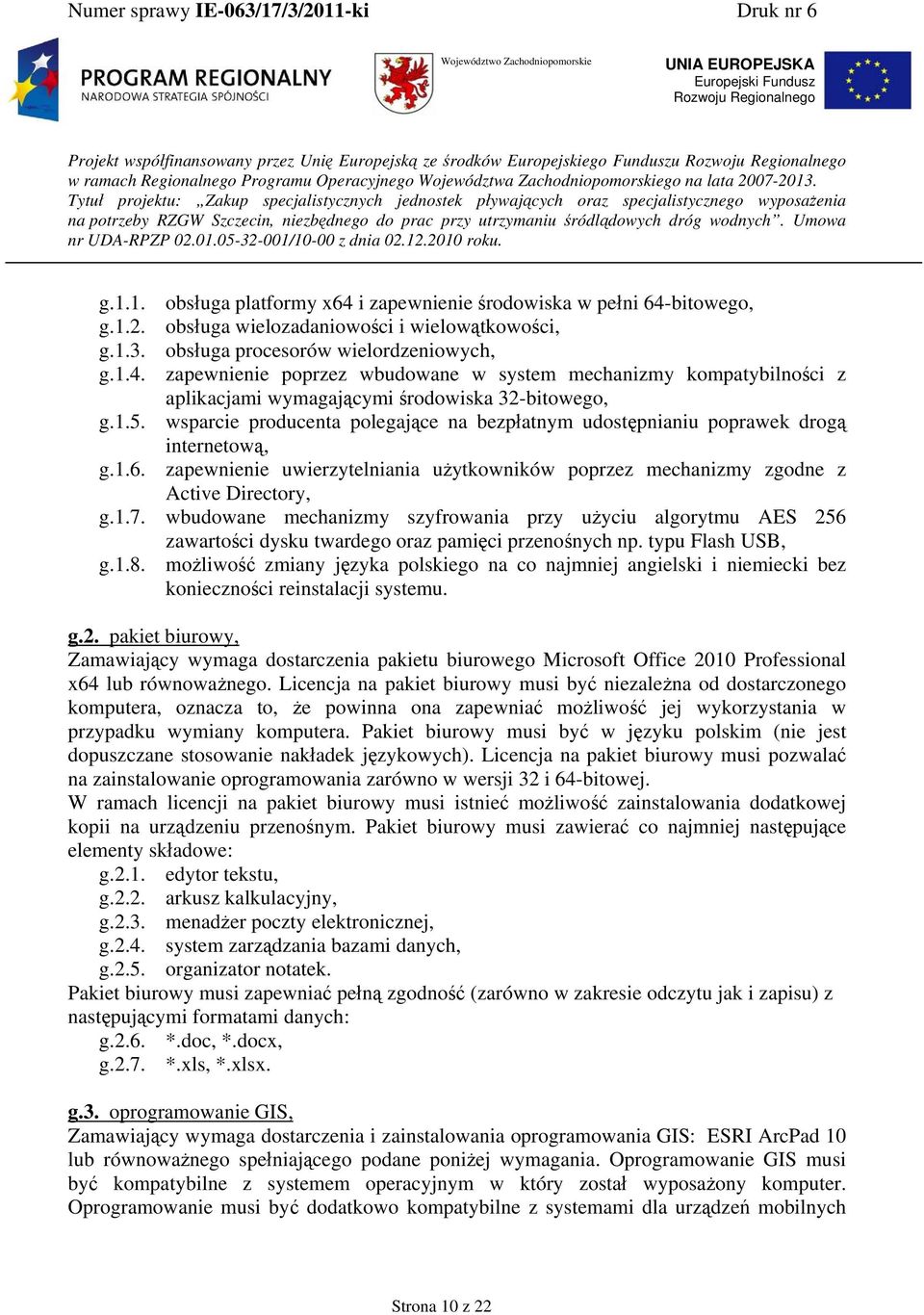

10 g.1.1. obsługa platformy x64 i zapewnienie środowiska w pełni 64-bitowego, g.1.2. obsługa wielozadaniowości i wielowątkowości, g.1.3. obsługa procesorów wielordzeniowych, g.1.4. zapewnienie poprzez wbudowane w system mechanizmy kompatybilności z aplikacjami wymagającymi środowiska 32-bitowego, g.1.5. wsparcie producenta polegające na bezpłatnym udostępnianiu poprawek drogą internetową, g.1.6. zapewnienie uwierzytelniania użytkowników poprzez mechanizmy zgodne z Active Directory, g.1.7. wbudowane mechanizmy szyfrowania przy użyciu algorytmu AES 256 zawartości dysku twardego oraz pamięci przenośnych np. typu Flash USB, g.1.8. możliwość zmiany języka polskiego na co najmniej angielski i niemiecki bez konieczności reinstalacji systemu. g.2. pakiet biurowy, Zamawiający wymaga dostarczenia pakietu biurowego Microsoft Office 2010 Professional x64 lub równoważnego. Licencja na pakiet biurowy musi być niezależna od dostarczonego komputera, oznacza to, że powinna ona zapewniać możliwość jej wykorzystania w przypadku wymiany komputera. Pakiet biurowy musi być w języku polskim (nie jest dopuszczane stosowanie nakładek językowych). Licencja na pakiet biurowy musi pozwalać na zainstalowanie oprogramowania zarówno w wersji 32 i 64-bitowej. W ramach licencji na pakiet biurowy musi istnieć możliwość zainstalowania dodatkowej kopii na urządzeniu przenośnym. Pakiet biurowy musi zawierać co najmniej następujące elementy składowe: g.2.1. edytor tekstu, g.2.2. arkusz kalkulacyjny, g.2.3. menadżer poczty elektronicznej, g.2.4. system zarządzania bazami danych, g.2.5. organizator notatek. Pakiet biurowy musi zapewniać pełną zgodność (zarówno w zakresie odczytu jak i zapisu) z następującymi formatami danych: g.2.6. *.doc, *.docx, g.2.7. *.xls, *.xlsx. g.3. oprogramowanie GIS, Zamawiający wymaga dostarczenia i zainstalowania oprogramowania GIS: ESRI ArcPad 10 lub równoważnego spełniającego podane poniżej wymagania. Oprogramowanie GIS musi być kompatybilne z systemem operacyjnym w który został wyposażony komputer. Oprogramowanie musi być dodatkowo kompatybilne z systemami dla urządzeń mobilnych Strona 10 z 22

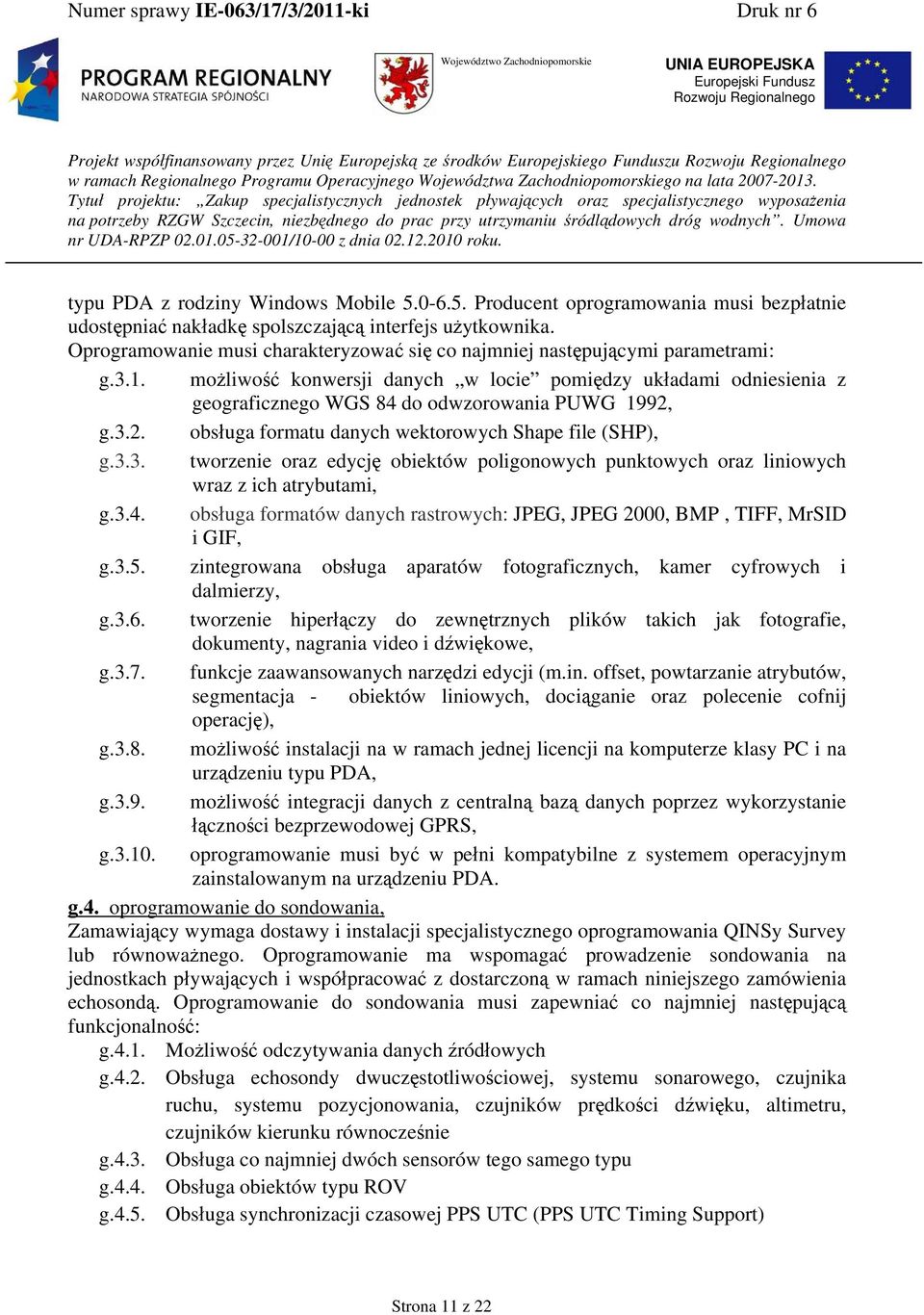

11 typu PDA z rodziny Windows Mobile Producent oprogramowania musi bezpłatnie udostępniać nakładkę spolszczającą interfejs użytkownika. Oprogramowanie musi charakteryzować się co najmniej następującymi parametrami: g.3.1. możliwość konwersji danych w locie pomiędzy układami odniesienia z geograficznego WGS 84 do odwzorowania PUWG 1992, g.3.2. obsługa formatu danych wektorowych Shape file (SHP), g.3.3. tworzenie oraz edycję obiektów poligonowych punktowych oraz liniowych wraz z ich atrybutami, g.3.4. obsługa formatów danych rastrowych: JPEG, JPEG 2000, BMP, TIFF, MrSID i GIF, g.3.5. zintegrowana obsługa aparatów fotograficznych, kamer cyfrowych i dalmierzy, g.3.6. tworzenie hiperłączy do zewnętrznych plików takich jak fotografie, dokumenty, nagrania video i dźwiękowe, g.3.7. funkcje zaawansowanych narzędzi edycji (m.in. offset, powtarzanie atrybutów, segmentacja - obiektów liniowych, dociąganie oraz polecenie cofnij operację), g.3.8. możliwość instalacji na w ramach jednej licencji na komputerze klasy PC i na urządzeniu typu PDA, g.3.9. możliwość integracji danych z centralną bazą danych poprzez wykorzystanie łączności bezprzewodowej GPRS, g oprogramowanie musi być w pełni kompatybilne z systemem operacyjnym zainstalowanym na urządzeniu PDA. g.4. oprogramowanie do sondowania, Zamawiający wymaga dostawy i instalacji specjalistycznego oprogramowania QINSy Survey lub równoważnego. Oprogramowanie ma wspomagać prowadzenie sondowania na jednostkach pływających i współpracować z dostarczoną w ramach niniejszego zamówienia echosondą. Oprogramowanie do sondowania musi zapewniać co najmniej następującą funkcjonalność: g.4.1. Możliwość odczytywania danych źródłowych g.4.2. Obsługa echosondy dwuczęstotliwościowej, systemu sonarowego, czujnika ruchu, systemu pozycjonowania, czujników prędkości dźwięku, altimetru, czujników kierunku równocześnie g.4.3. Obsługa co najmniej dwóch sensorów tego samego typu g.4.4. Obsługa obiektów typu ROV g.4.5. Obsługa synchronizacji czasowej PPS UTC (PPS UTC Timing Support) Strona 11 z 22

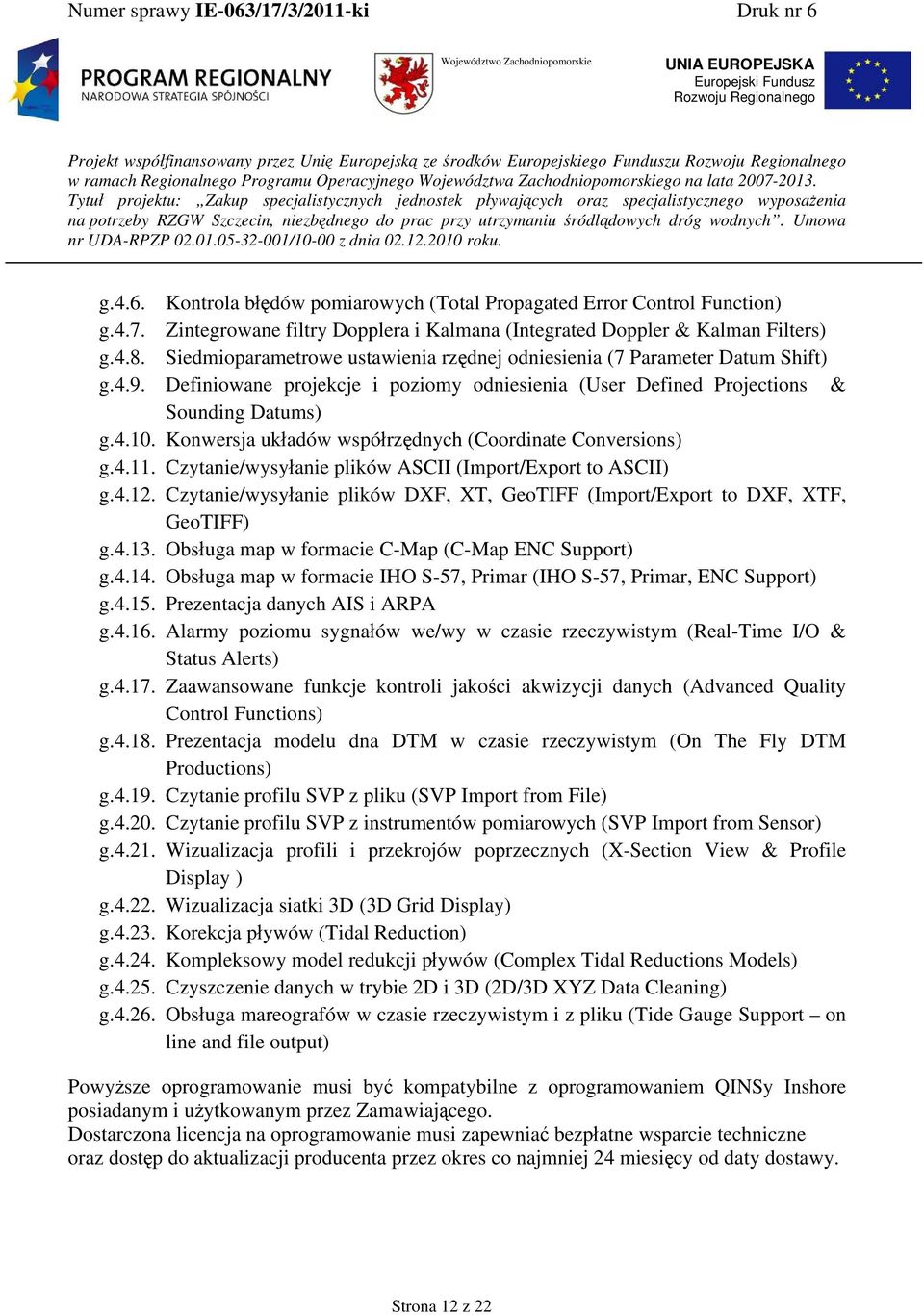

12 g.4.6. Kontrola błędów pomiarowych (Total Propagated Error Control Function) g.4.7. Zintegrowane filtry Dopplera i Kalmana (Integrated Doppler & Kalman Filters) g.4.8. Siedmioparametrowe ustawienia rzędnej odniesienia (7 Parameter Datum Shift) g.4.9. Definiowane projekcje i poziomy odniesienia (User Defined Projections & Sounding Datums) g Konwersja układów współrzędnych (Coordinate Conversions) g Czytanie/wysyłanie plików ASCII (Import/Export to ASCII) g Czytanie/wysyłanie plików DXF, XT, GeoTIFF (Import/Export to DXF, XTF, GeoTIFF) g Obsługa map w formacie C-Map (C-Map ENC Support) g Obsługa map w formacie IHO S-57, Primar (IHO S-57, Primar, ENC Support) g Prezentacja danych AIS i ARPA g Alarmy poziomu sygnałów we/wy w czasie rzeczywistym (Real-Time I/O & Status Alerts) g Zaawansowane funkcje kontroli jakości akwizycji danych (Advanced Quality Control Functions) g Prezentacja modelu dna DTM w czasie rzeczywistym (On The Fly DTM Productions) g Czytanie profilu SVP z pliku (SVP Import from File) g Czytanie profilu SVP z instrumentów pomiarowych (SVP Import from Sensor) g Wizualizacja profili i przekrojów poprzecznych (X-Section View & Profile Display ) g Wizualizacja siatki 3D (3D Grid Display) g Korekcja pływów (Tidal Reduction) g Kompleksowy model redukcji pływów (Complex Tidal Reductions Models) g Czyszczenie danych w trybie 2D i 3D (2D/3D XYZ Data Cleaning) g Obsługa mareografów w czasie rzeczywistym i z pliku (Tide Gauge Support on line and file output) Powyższe oprogramowanie musi być kompatybilne z oprogramowaniem QINSy Inshore posiadanym i użytkowanym przez Zamawiającego. Dostarczona licencja na oprogramowanie musi zapewniać bezpłatne wsparcie techniczne oraz dostęp do aktualizacji producenta przez okres co najmniej 24 miesięcy od daty dostawy. Strona 12 z 22

13 3) PROSTY ZESTAW HYDROGRAFICZNY DO SONDOWANIA. Prosty zestaw hydrograficzny musi zostać zamontowany i zainstalowany na statku inspekcyjnym Aquator. Prosty zestaw hydrograficzny musi składać się z co najmniej następujących elementów: a. jednowiązkowa, dwukanałowa echosonda 1 szt., b. przetwornik jednoczęstotliwościowy 200 khz 2 szt., c. komputer do współpracy z urządzeniami pomiarowymi i nawigacyjnymi 1 szt., d. monitor LCD 2 szt., e. system UPS 1 szt., f. urządzenie pozycjonujące GPS/RTK 1 szt., g. oprogramowanie systemowe, biurowe, GIS oraz oprogramowanie do sondowania QINSy Inshore lub równoważne. a. Parametry techniczne dwukanałowej echosondy hydrograficznej. Zamawiający wymaga dostarczenia i zainstalowania fabrycznie nowej jednowiązkowej, dwukanałowej echosondy hydrograficznej. Echosonda musi spełniać parametry techniczne podane poniżej. Wraz z echosondą musi zostać dostarczone oprogramowanie producenta spełniające kryteria podane poniżej. a.1. Szczegółowe parametry techniczne echosondy hydrograficznej: a.1.1. typ jednowiązkowa, dwukanałowa, a.1.2. Praca dwukanałowa na częstotliwości 200 khz, a.1.3. Zasilanie zespołu nadawczo-odbiorczego: V AC lub VDC, pobór mocy nie większy niż 100W, a.1.4. Sterowanie z komputera PC lub ze stacji hydrograficznej zawierającej monitor LCD z wbudowanym procesorem CPU, a.1.5. Pamięć danych surowych z możliwością ich odtwarzania przy różnych nastawach odbiornika, ograniczony tylko pojemnością pamięci HD komputera sterującego, a.1.6. Pamięć historyczna z ostatnich kilku godzin pomiarów a.1.7. Zakres dynamiki odbiornika 160 db (nienasycający się odbiornik) a.1.8. Zmienna moc impulsu nadawczego od 0 do 1 kw a.1.9. Zmienna długość impulsu nadawczego a Wskaźnik A-skop a Funkcja sonaru bocznego wysokiej rozdzielczości a Wyjście danych (protokół NMEA 0183) łączem szeregowym lub Ethernet a Wejście danych (protokół NMEA 0183) łączem szeregowym lub Ethernet a Wyjście na drukarkę kolorową a Dane kojarzone z czasem, co 1/100 sekundy a Wyeksponowany obraz dna Strona 13 z 22

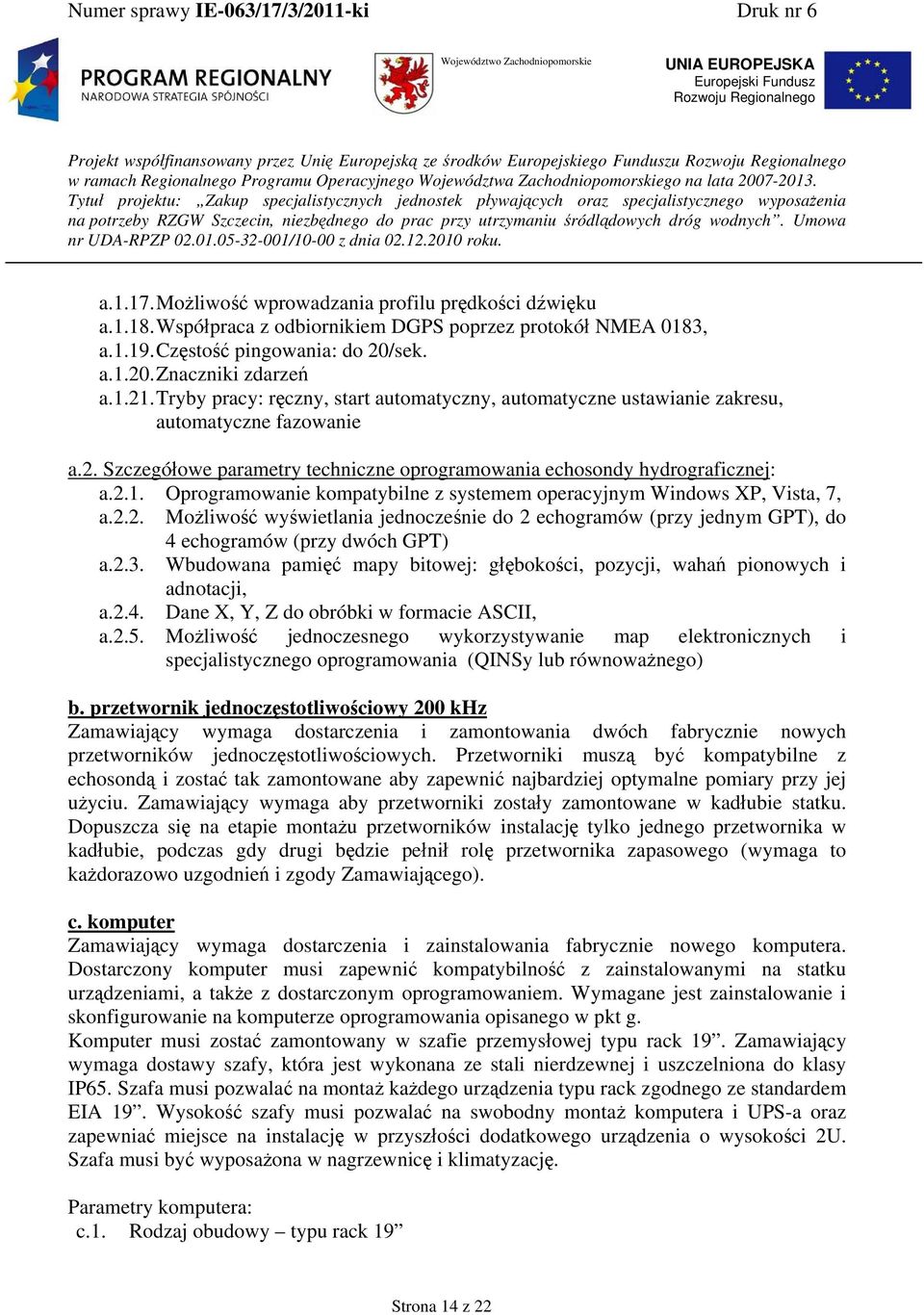

14 a Możliwość wprowadzania profilu prędkości dźwięku a Współpraca z odbiornikiem DGPS poprzez protokół NMEA 0183, a Częstość pingowania: do 20/sek. a Znaczniki zdarzeń a Tryby pracy: ręczny, start automatyczny, automatyczne ustawianie zakresu, automatyczne fazowanie a.2. Szczegółowe parametry techniczne oprogramowania echosondy hydrograficznej: a.2.1. Oprogramowanie kompatybilne z systemem operacyjnym Windows XP, Vista, 7, a.2.2. Możliwość wyświetlania jednocześnie do 2 echogramów (przy jednym GPT), do 4 echogramów (przy dwóch GPT) a.2.3. Wbudowana pamięć mapy bitowej: głębokości, pozycji, wahań pionowych i adnotacji, a.2.4. Dane X, Y, Z do obróbki w formacie ASCII, a.2.5. Możliwość jednoczesnego wykorzystywanie map elektronicznych i specjalistycznego oprogramowania (QINSy lub równoważnego) b. przetwornik jednoczęstotliwościowy 200 khz Zamawiający wymaga dostarczenia i zamontowania dwóch fabrycznie nowych przetworników jednoczęstotliwościowych. Przetworniki muszą być kompatybilne z echosondą i zostać tak zamontowane aby zapewnić najbardziej optymalne pomiary przy jej użyciu. Zamawiający wymaga aby przetworniki zostały zamontowane w kadłubie statku. Dopuszcza się na etapie montażu przetworników instalację tylko jednego przetwornika w kadłubie, podczas gdy drugi będzie pełnił rolę przetwornika zapasowego (wymaga to każdorazowo uzgodnień i zgody Zamawiającego). c. komputer Zamawiający wymaga dostarczenia i zainstalowania fabrycznie nowego komputera. Dostarczony komputer musi zapewnić kompatybilność z zainstalowanymi na statku urządzeniami, a także z dostarczonym oprogramowaniem. Wymagane jest zainstalowanie i skonfigurowanie na komputerze oprogramowania opisanego w pkt g. Komputer musi zostać zamontowany w szafie przemysłowej typu rack 19. Zamawiający wymaga dostawy szafy, która jest wykonana ze stali nierdzewnej i uszczelniona do klasy IP65. Szafa musi pozwalać na montaż każdego urządzenia typu rack zgodnego ze standardem EIA 19. Wysokość szafy musi pozwalać na swobodny montaż komputera i UPS-a oraz zapewniać miejsce na instalację w przyszłości dodatkowego urządzenia o wysokości 2U. Szafa musi być wyposażona w nagrzewnicę i klimatyzację. Parametry komputera: c.1. Rodzaj obudowy typu rack 19 Strona 14 z 22

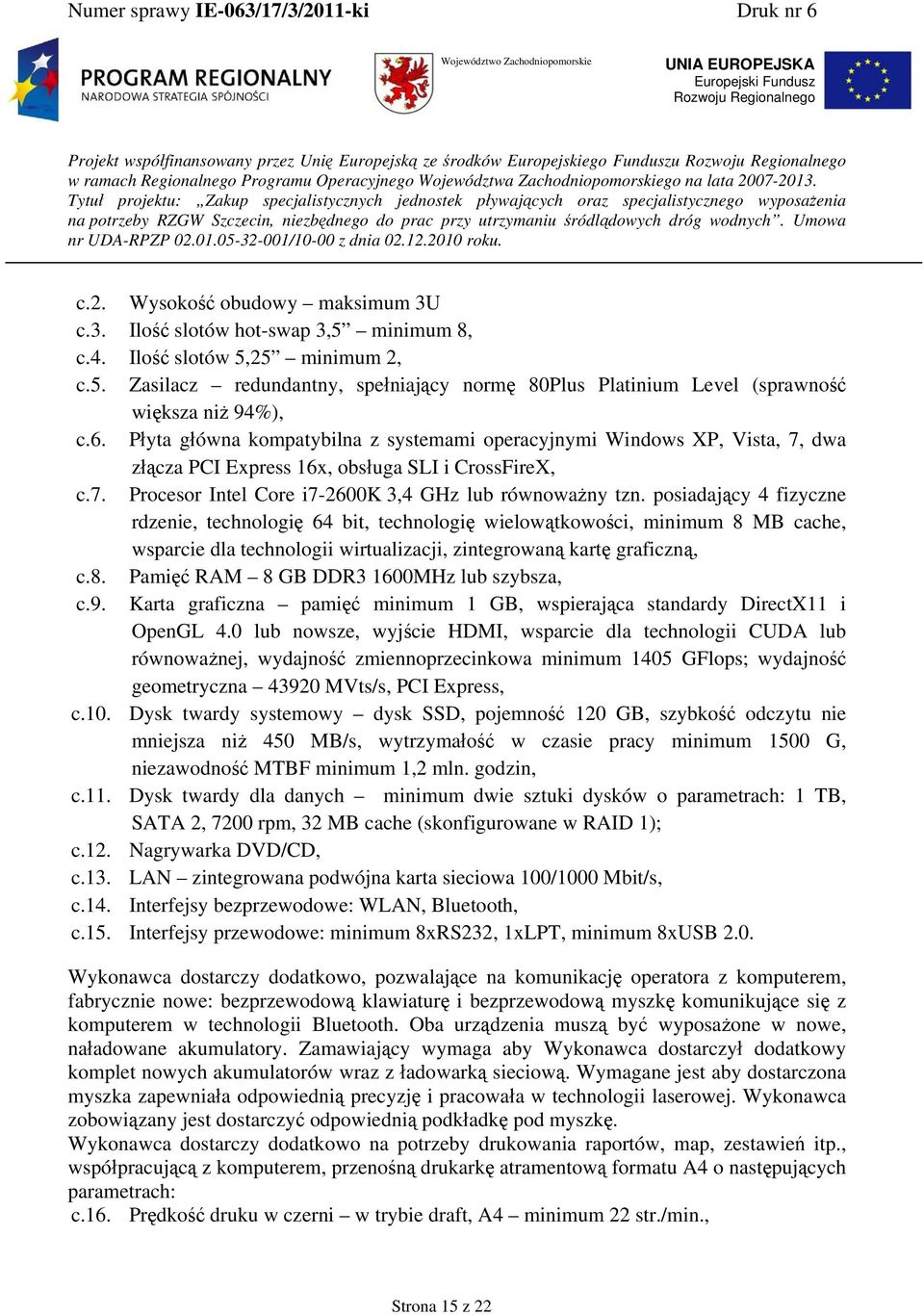

15 c.2. Wysokość obudowy maksimum 3U c.3. Ilość slotów hot-swap 3,5 minimum 8, c.4. Ilość slotów 5,25 minimum 2, c.5. Zasilacz redundantny, spełniający normę 80Plus Platinium Level (sprawność większa niż 94%), c.6. Płyta główna kompatybilna z systemami operacyjnymi Windows XP, Vista, 7, dwa złącza PCI Express 16x, obsługa SLI i CrossFireX, c.7. Procesor Intel Core i7-2600k 3,4 GHz lub równoważny tzn. posiadający 4 fizyczne rdzenie, technologię 64 bit, technologię wielowątkowości, minimum 8 MB cache, wsparcie dla technologii wirtualizacji, zintegrowaną kartę graficzną, c.8. Pamięć RAM 8 GB DDR3 1600MHz lub szybsza, c.9. Karta graficzna pamięć minimum 1 GB, wspierająca standardy DirectX11 i OpenGL 4.0 lub nowsze, wyjście HDMI, wsparcie dla technologii CUDA lub równoważnej, wydajność zmiennoprzecinkowa minimum 1405 GFlops; wydajność geometryczna MVts/s, PCI Express, c.10. Dysk twardy systemowy dysk SSD, pojemność 120 GB, szybkość odczytu nie mniejsza niż 450 MB/s, wytrzymałość w czasie pracy minimum 1500 G, niezawodność MTBF minimum 1,2 mln. godzin, c.11. Dysk twardy dla danych minimum dwie sztuki dysków o parametrach: 1 TB, SATA 2, 7200 rpm, 32 MB cache (skonfigurowane w RAID 1); c.12. Nagrywarka DVD/CD, c.13. LAN zintegrowana podwójna karta sieciowa 100/1000 Mbit/s, c.14. Interfejsy bezprzewodowe: WLAN, Bluetooth, c.15. Interfejsy przewodowe: minimum 8xRS232, 1xLPT, minimum 8xUSB 2.0. Wykonawca dostarczy dodatkowo, pozwalające na komunikację operatora z komputerem, fabrycznie nowe: bezprzewodową klawiaturę i bezprzewodową myszkę komunikujące się z komputerem w technologii Bluetooth. Oba urządzenia muszą być wyposażone w nowe, naładowane akumulatory. Zamawiający wymaga aby Wykonawca dostarczył dodatkowy komplet nowych akumulatorów wraz z ładowarką sieciową. Wymagane jest aby dostarczona myszka zapewniała odpowiednią precyzję i pracowała w technologii laserowej. Wykonawca zobowiązany jest dostarczyć odpowiednią podkładkę pod myszkę. Wykonawca dostarczy dodatkowo na potrzeby drukowania raportów, map, zestawień itp., współpracującą z komputerem, przenośną drukarkę atramentową formatu A4 o następujących parametrach: c.16. Prędkość druku w czerni w trybie draft, A4 minimum 22 str./min., Strona 15 z 22

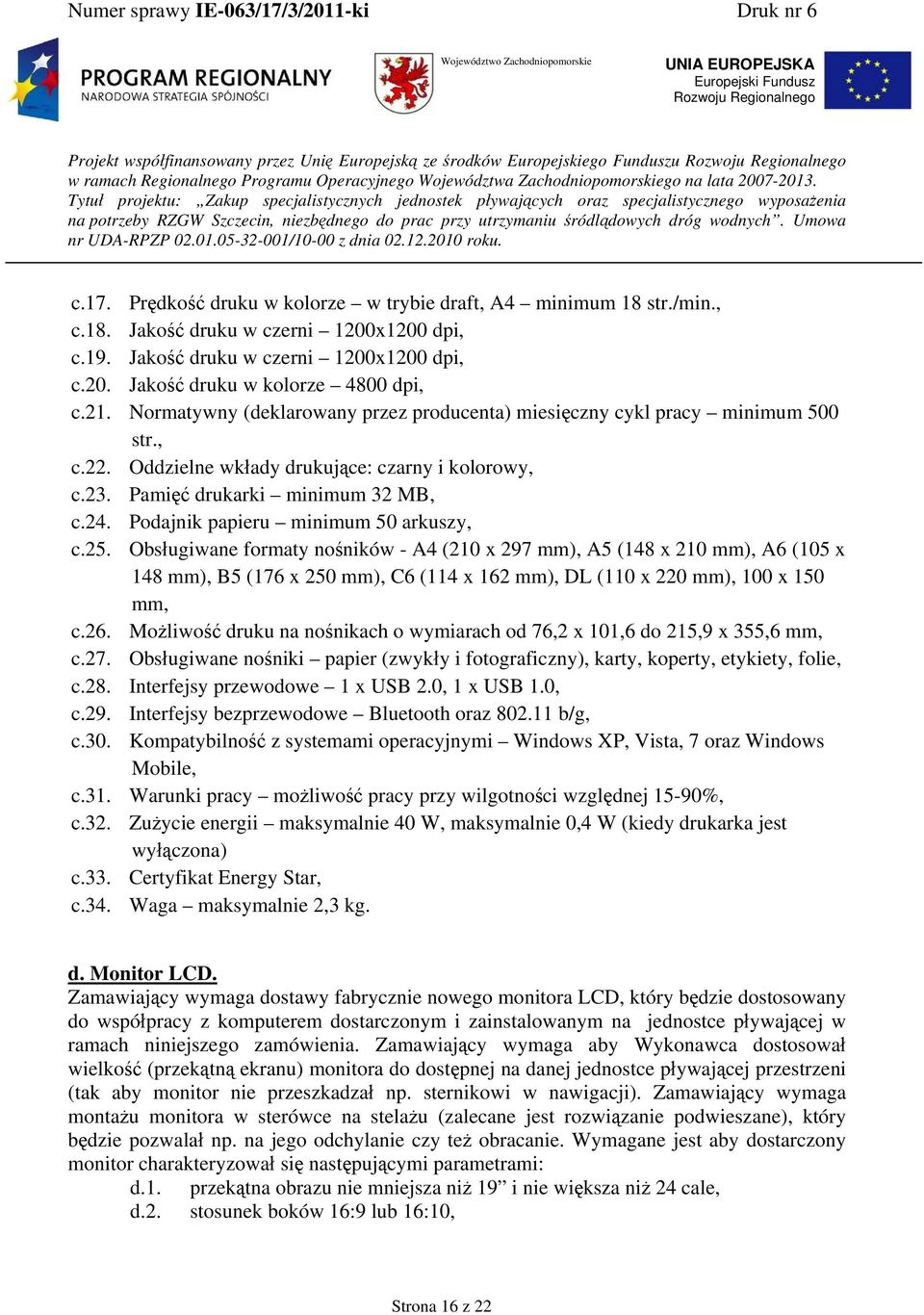

16 c.17. Prędkość druku w kolorze w trybie draft, A4 minimum 18 str./min., c.18. Jakość druku w czerni 1200x1200 dpi, c.19. Jakość druku w czerni 1200x1200 dpi, c.20. Jakość druku w kolorze 4800 dpi, c.21. Normatywny (deklarowany przez producenta) miesięczny cykl pracy minimum 500 str., c.22. Oddzielne wkłady drukujące: czarny i kolorowy, c.23. Pamięć drukarki minimum 32 MB, c.24. Podajnik papieru minimum 50 arkuszy, c.25. Obsługiwane formaty nośników - A4 (210 x 297 mm), A5 (148 x 210 mm), A6 (105 x 148 mm), B5 (176 x 250 mm), C6 (114 x 162 mm), DL (110 x 220 mm), 100 x 150 mm, c.26. Możliwość druku na nośnikach o wymiarach od 76,2 x 101,6 do 215,9 x 355,6 mm, c.27. Obsługiwane nośniki papier (zwykły i fotograficzny), karty, koperty, etykiety, folie, c.28. Interfejsy przewodowe 1 x USB 2.0, 1 x USB 1.0, c.29. Interfejsy bezprzewodowe Bluetooth oraz b/g, c.30. Kompatybilność z systemami operacyjnymi Windows XP, Vista, 7 oraz Windows Mobile, c.31. Warunki pracy możliwość pracy przy wilgotności względnej 15-90%, c.32. Zużycie energii maksymalnie 40 W, maksymalnie 0,4 W (kiedy drukarka jest wyłączona) c.33. Certyfikat Energy Star, c.34. Waga maksymalnie 2,3 kg. d. Monitor LCD. Zamawiający wymaga dostawy fabrycznie nowego monitora LCD, który będzie dostosowany do współpracy z komputerem dostarczonym i zainstalowanym na jednostce pływającej w ramach niniejszego zamówienia. Zamawiający wymaga aby Wykonawca dostosował wielkość (przekątną ekranu) monitora do dostępnej na danej jednostce pływającej przestrzeni (tak aby monitor nie przeszkadzał np. sternikowi w nawigacji). Zamawiający wymaga montażu monitora w sterówce na stelażu (zalecane jest rozwiązanie podwieszane), który będzie pozwalał np. na jego odchylanie czy też obracanie. Wymagane jest aby dostarczony monitor charakteryzował się następującymi parametrami: d.1. przekątna obrazu nie mniejsza niż 19 i nie większa niż 24 cale, d.2. stosunek boków 16:9 lub 16:10, Strona 16 z 22

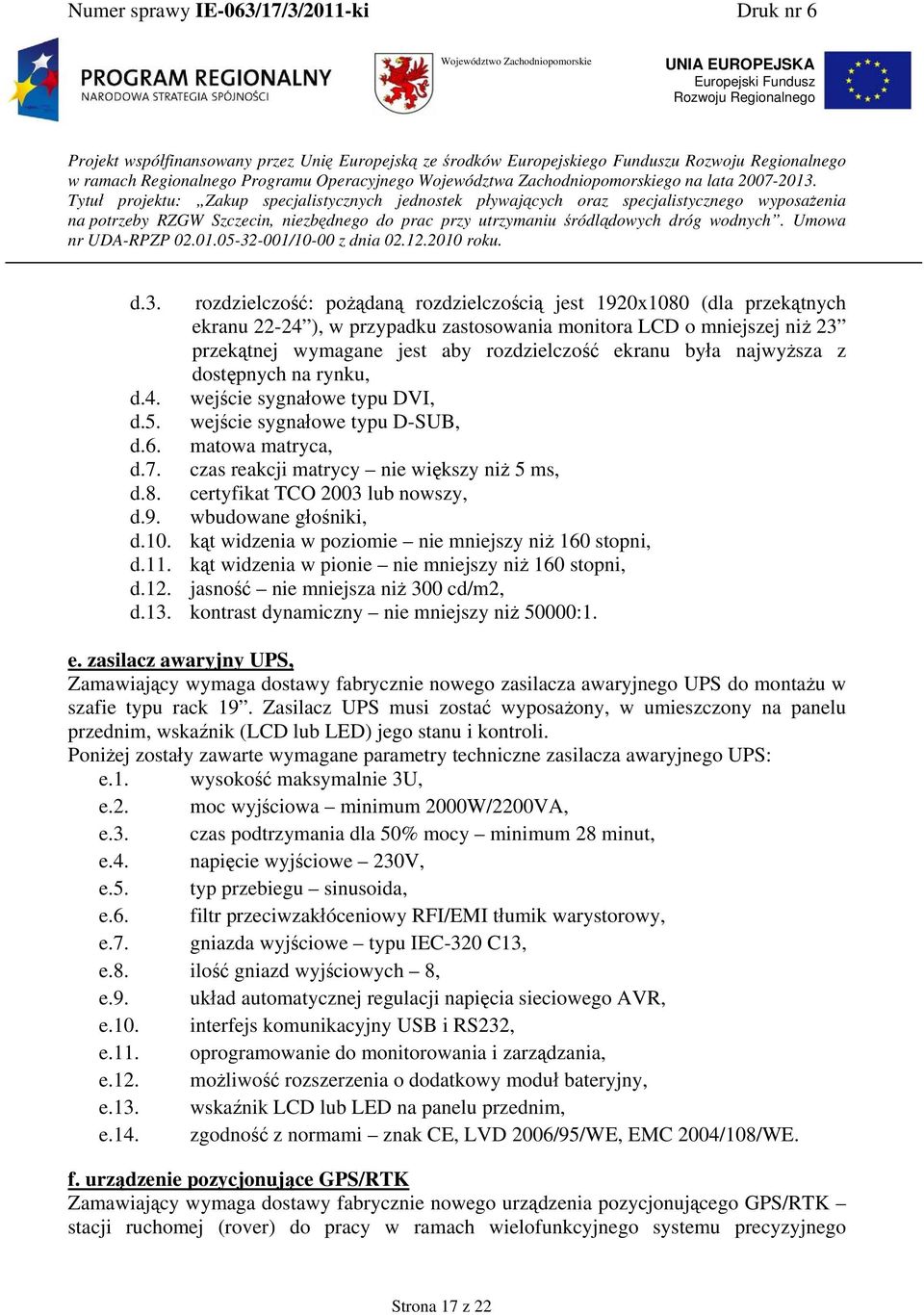

17 d.3. rozdzielczość: pożądaną rozdzielczością jest 1920x1080 (dla przekątnych ekranu ), w przypadku zastosowania monitora LCD o mniejszej niż 23 przekątnej wymagane jest aby rozdzielczość ekranu była najwyższa z dostępnych na rynku, d.4. wejście sygnałowe typu DVI, d.5. wejście sygnałowe typu D-SUB, d.6. matowa matryca, d.7. czas reakcji matrycy nie większy niż 5 ms, d.8. certyfikat TCO 2003 lub nowszy, d.9. wbudowane głośniki, d.10. kąt widzenia w poziomie nie mniejszy niż 160 stopni, d.11. kąt widzenia w pionie nie mniejszy niż 160 stopni, d.12. jasność nie mniejsza niż 300 cd/m2, d.13. kontrast dynamiczny nie mniejszy niż 50000:1. e. zasilacz awaryjny UPS, Zamawiający wymaga dostawy fabrycznie nowego zasilacza awaryjnego UPS do montażu w szafie typu rack 19. Zasilacz UPS musi zostać wyposażony, w umieszczony na panelu przednim, wskaźnik (LCD lub LED) jego stanu i kontroli. Poniżej zostały zawarte wymagane parametry techniczne zasilacza awaryjnego UPS: e.1. wysokość maksymalnie 3U, e.2. moc wyjściowa minimum 2000W/2200VA, e.3. czas podtrzymania dla 50% mocy minimum 28 minut, e.4. napięcie wyjściowe 230V, e.5. typ przebiegu sinusoida, e.6. filtr przeciwzakłóceniowy RFI/EMI tłumik warystorowy, e.7. gniazda wyjściowe typu IEC-320 C13, e.8. ilość gniazd wyjściowych 8, e.9. układ automatycznej regulacji napięcia sieciowego AVR, e.10. interfejs komunikacyjny USB i RS232, e.11. oprogramowanie do monitorowania i zarządzania, e.12. możliwość rozszerzenia o dodatkowy moduł bateryjny, e.13. wskaźnik LCD lub LED na panelu przednim, e.14. zgodność z normami znak CE, LVD 2006/95/WE, EMC 2004/108/WE. f. urządzenie pozycjonujące GPS/RTK Zamawiający wymaga dostawy fabrycznie nowego urządzenia pozycjonującego GPS/RTK stacji ruchomej (rover) do pracy w ramach wielofunkcyjnego systemu precyzyjnego Strona 17 z 22

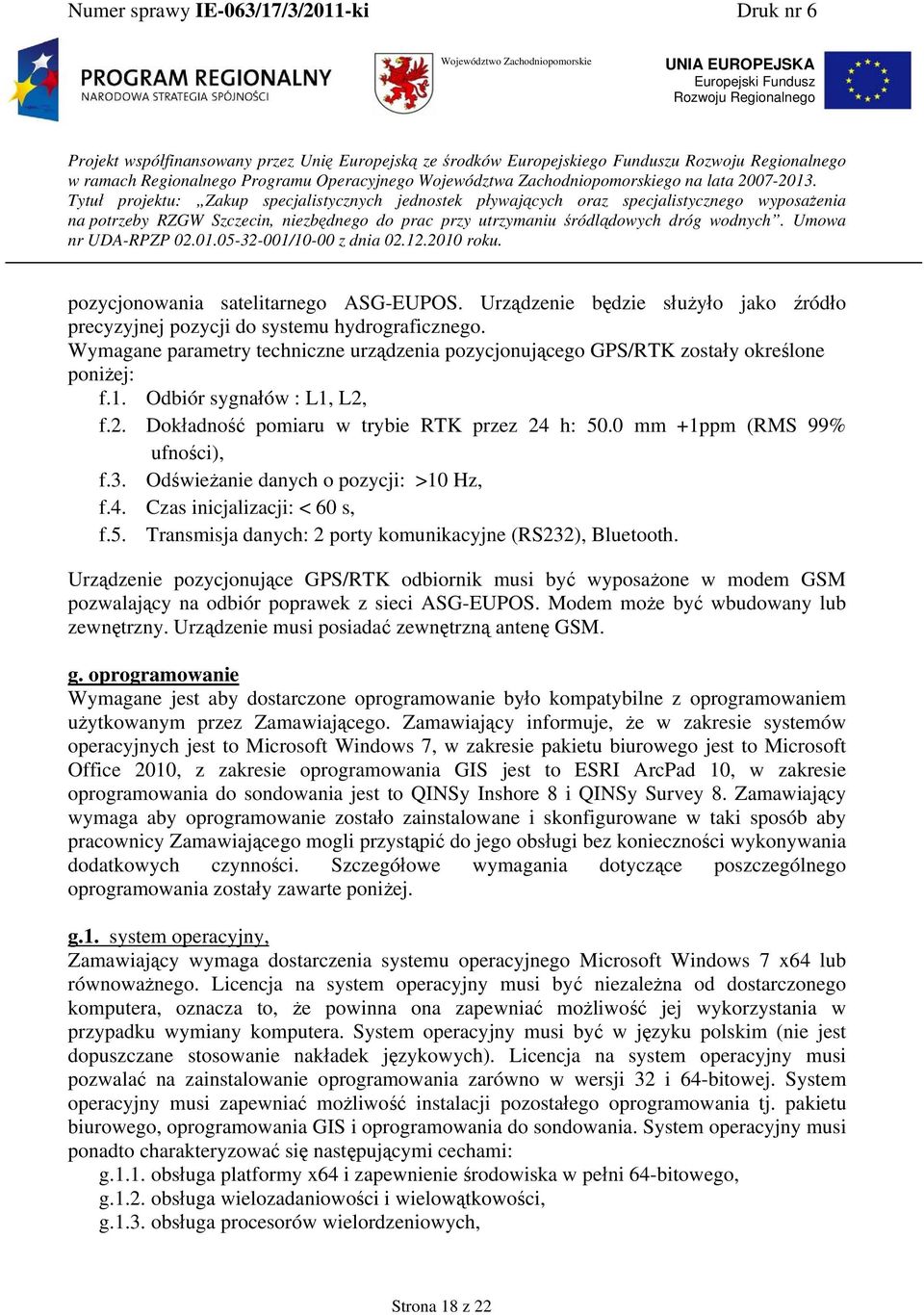

18 pozycjonowania satelitarnego ASG-EUPOS. Urządzenie będzie służyło jako źródło precyzyjnej pozycji do systemu hydrograficznego. Wymagane parametry techniczne urządzenia pozycjonującego GPS/RTK zostały określone poniżej: f.1. Odbiór sygnałów : L1, L2, f.2. Dokładność pomiaru w trybie RTK przez 24 h: 50.0 mm +1ppm (RMS 99% ufności), f.3. Odświeżanie danych o pozycji: >10 Hz, f.4. Czas inicjalizacji: < 60 s, f.5. Transmisja danych: 2 porty komunikacyjne (RS232), Bluetooth. Urządzenie pozycjonujące GPS/RTK odbiornik musi być wyposażone w modem GSM pozwalający na odbiór poprawek z sieci ASG-EUPOS. Modem może być wbudowany lub zewnętrzny. Urządzenie musi posiadać zewnętrzną antenę GSM. g. oprogramowanie Wymagane jest aby dostarczone oprogramowanie było kompatybilne z oprogramowaniem użytkowanym przez Zamawiającego. Zamawiający informuje, że w zakresie systemów operacyjnych jest to Microsoft Windows 7, w zakresie pakietu biurowego jest to Microsoft Office 2010, z zakresie oprogramowania GIS jest to ESRI ArcPad 10, w zakresie oprogramowania do sondowania jest to QINSy Inshore 8 i QINSy Survey 8. Zamawiający wymaga aby oprogramowanie zostało zainstalowane i skonfigurowane w taki sposób aby pracownicy Zamawiającego mogli przystąpić do jego obsługi bez konieczności wykonywania dodatkowych czynności. Szczegółowe wymagania dotyczące poszczególnego oprogramowania zostały zawarte poniżej. g.1. system operacyjny, Zamawiający wymaga dostarczenia systemu operacyjnego Microsoft Windows 7 x64 lub równoważnego. Licencja na system operacyjny musi być niezależna od dostarczonego komputera, oznacza to, że powinna ona zapewniać możliwość jej wykorzystania w przypadku wymiany komputera. System operacyjny musi być w języku polskim (nie jest dopuszczane stosowanie nakładek językowych). Licencja na system operacyjny musi pozwalać na zainstalowanie oprogramowania zarówno w wersji 32 i 64-bitowej. System operacyjny musi zapewniać możliwość instalacji pozostałego oprogramowania tj. pakietu biurowego, oprogramowania GIS i oprogramowania do sondowania. System operacyjny musi ponadto charakteryzować się następującymi cechami: g.1.1. obsługa platformy x64 i zapewnienie środowiska w pełni 64-bitowego, g.1.2. obsługa wielozadaniowości i wielowątkowości, g.1.3. obsługa procesorów wielordzeniowych, Strona 18 z 22

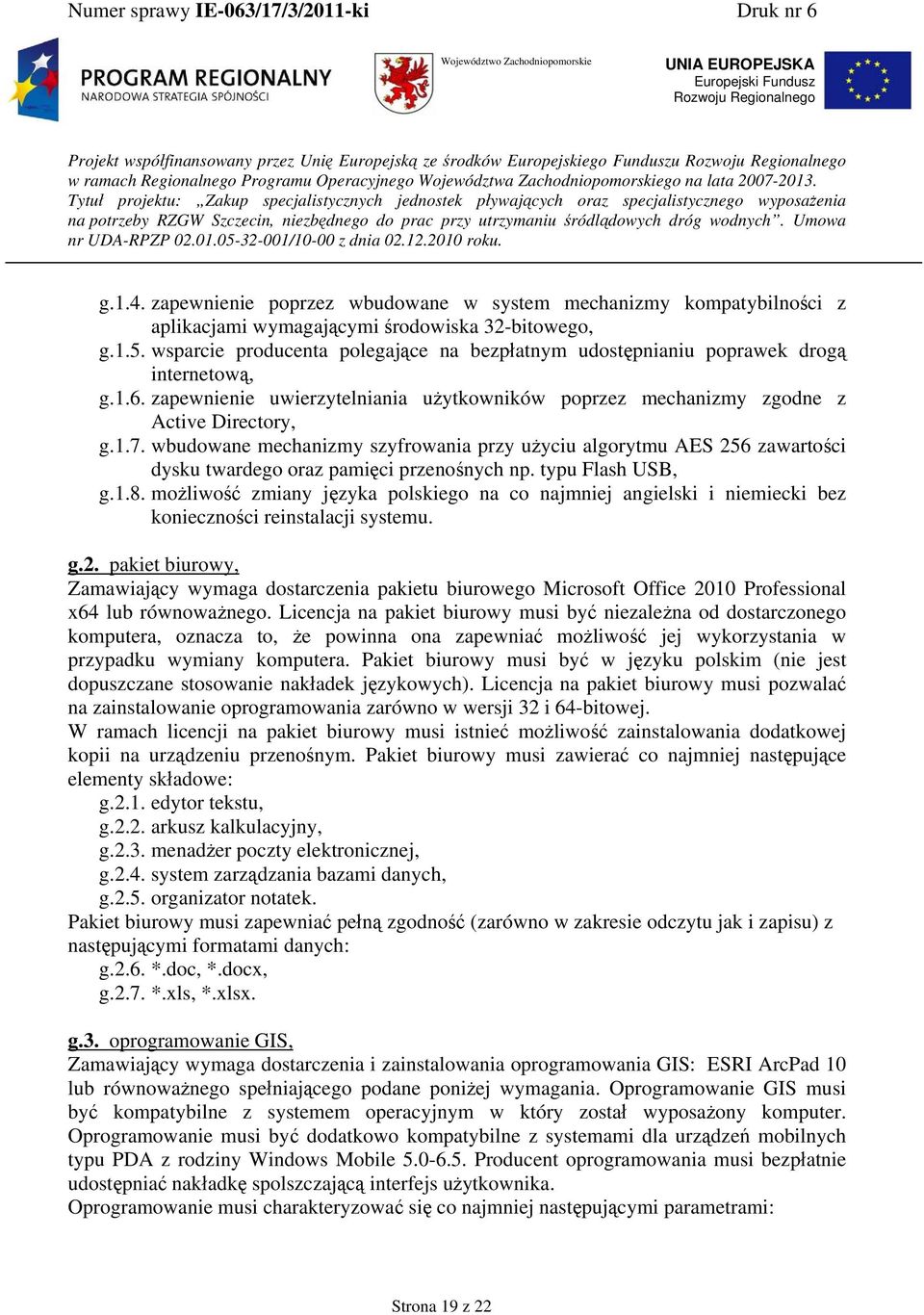

19 g.1.4. zapewnienie poprzez wbudowane w system mechanizmy kompatybilności z aplikacjami wymagającymi środowiska 32-bitowego, g.1.5. wsparcie producenta polegające na bezpłatnym udostępnianiu poprawek drogą internetową, g.1.6. zapewnienie uwierzytelniania użytkowników poprzez mechanizmy zgodne z Active Directory, g.1.7. wbudowane mechanizmy szyfrowania przy użyciu algorytmu AES 256 zawartości dysku twardego oraz pamięci przenośnych np. typu Flash USB, g.1.8. możliwość zmiany języka polskiego na co najmniej angielski i niemiecki bez konieczności reinstalacji systemu. g.2. pakiet biurowy, Zamawiający wymaga dostarczenia pakietu biurowego Microsoft Office 2010 Professional x64 lub równoważnego. Licencja na pakiet biurowy musi być niezależna od dostarczonego komputera, oznacza to, że powinna ona zapewniać możliwość jej wykorzystania w przypadku wymiany komputera. Pakiet biurowy musi być w języku polskim (nie jest dopuszczane stosowanie nakładek językowych). Licencja na pakiet biurowy musi pozwalać na zainstalowanie oprogramowania zarówno w wersji 32 i 64-bitowej. W ramach licencji na pakiet biurowy musi istnieć możliwość zainstalowania dodatkowej kopii na urządzeniu przenośnym. Pakiet biurowy musi zawierać co najmniej następujące elementy składowe: g.2.1. edytor tekstu, g.2.2. arkusz kalkulacyjny, g.2.3. menadżer poczty elektronicznej, g.2.4. system zarządzania bazami danych, g.2.5. organizator notatek. Pakiet biurowy musi zapewniać pełną zgodność (zarówno w zakresie odczytu jak i zapisu) z następującymi formatami danych: g.2.6. *.doc, *.docx, g.2.7. *.xls, *.xlsx. g.3. oprogramowanie GIS, Zamawiający wymaga dostarczenia i zainstalowania oprogramowania GIS: ESRI ArcPad 10 lub równoważnego spełniającego podane poniżej wymagania. Oprogramowanie GIS musi być kompatybilne z systemem operacyjnym w który został wyposażony komputer. Oprogramowanie musi być dodatkowo kompatybilne z systemami dla urządzeń mobilnych typu PDA z rodziny Windows Mobile Producent oprogramowania musi bezpłatnie udostępniać nakładkę spolszczającą interfejs użytkownika. Oprogramowanie musi charakteryzować się co najmniej następującymi parametrami: Strona 19 z 22

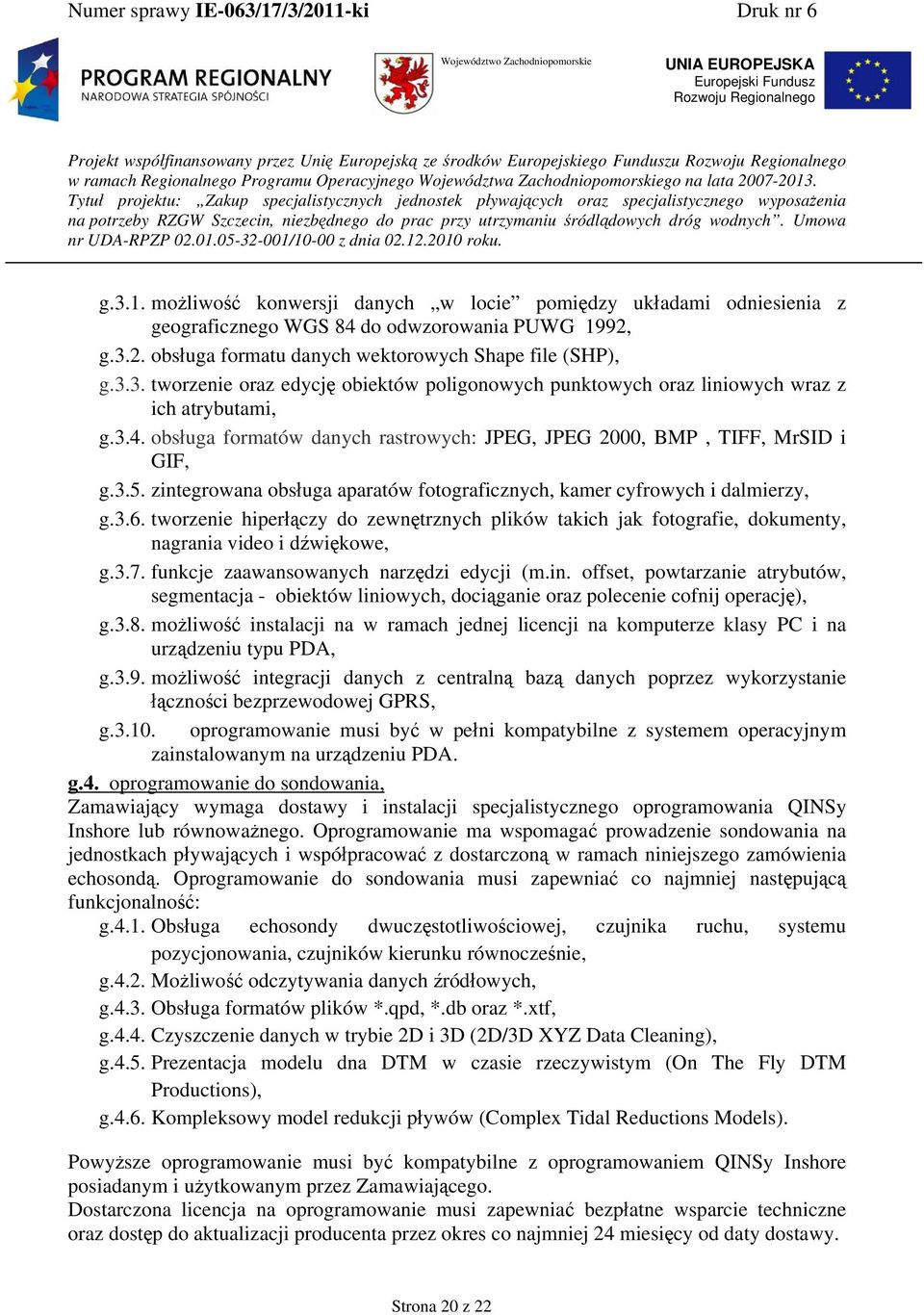

20 g.3.1. możliwość konwersji danych w locie pomiędzy układami odniesienia z geograficznego WGS 84 do odwzorowania PUWG 1992, g.3.2. obsługa formatu danych wektorowych Shape file (SHP), g.3.3. tworzenie oraz edycję obiektów poligonowych punktowych oraz liniowych wraz z ich atrybutami, g.3.4. obsługa formatów danych rastrowych: JPEG, JPEG 2000, BMP, TIFF, MrSID i GIF, g.3.5. zintegrowana obsługa aparatów fotograficznych, kamer cyfrowych i dalmierzy, g.3.6. tworzenie hiperłączy do zewnętrznych plików takich jak fotografie, dokumenty, nagrania video i dźwiękowe, g.3.7. funkcje zaawansowanych narzędzi edycji (m.in. offset, powtarzanie atrybutów, segmentacja - obiektów liniowych, dociąganie oraz polecenie cofnij operację), g.3.8. możliwość instalacji na w ramach jednej licencji na komputerze klasy PC i na urządzeniu typu PDA, g.3.9. możliwość integracji danych z centralną bazą danych poprzez wykorzystanie łączności bezprzewodowej GPRS, g oprogramowanie musi być w pełni kompatybilne z systemem operacyjnym zainstalowanym na urządzeniu PDA. g.4. oprogramowanie do sondowania, Zamawiający wymaga dostawy i instalacji specjalistycznego oprogramowania QINSy Inshore lub równoważnego. Oprogramowanie ma wspomagać prowadzenie sondowania na jednostkach pływających i współpracować z dostarczoną w ramach niniejszego zamówienia echosondą. Oprogramowanie do sondowania musi zapewniać co najmniej następującą funkcjonalność: g.4.1. Obsługa echosondy dwuczęstotliwościowej, czujnika ruchu, systemu pozycjonowania, czujników kierunku równocześnie, g.4.2. Możliwość odczytywania danych źródłowych, g.4.3. Obsługa formatów plików *.qpd, *.db oraz *.xtf, g.4.4. Czyszczenie danych w trybie 2D i 3D (2D/3D XYZ Data Cleaning), g.4.5. Prezentacja modelu dna DTM w czasie rzeczywistym (On The Fly DTM Productions), g.4.6. Kompleksowy model redukcji pływów (Complex Tidal Reductions Models). Powyższe oprogramowanie musi być kompatybilne z oprogramowaniem QINSy Inshore posiadanym i użytkowanym przez Zamawiającego. Dostarczona licencja na oprogramowanie musi zapewniać bezpłatne wsparcie techniczne oraz dostęp do aktualizacji producenta przez okres co najmniej 24 miesięcy od daty dostawy. Strona 20 z 22

21 4) ZESTAW DO WSPÓŁPRACY Z SYSTEMEM RIS Zestaw do współpracy z systemem RIS musi zostać zamontowany na każdej objętej niniejszym zamówieniem jednostce pływającej i składa się z następujących elementów, które muszą być kompatybilne z pozostałymi elementami zamontowanymi na statku: a. system INLAND-AIS 1 szt., b. stacja pogodowa 1 szt., c. oprogramowanie do wyświetlania map nawigacyjnych 1 szt. a. system INLAND-AIS Zamawiający wymaga dostawy urządzenia SAAB R4 lub rozwiązania równoważnego. Urządzenie musi być homologowane i dopuszczone do użytkowania przez właściwy urząd ds. legalizacji urządzeń Inland AIS. Montaż zalegalizowanego urządzenia musi być wykonany jedynie przez akredytowaną firmę specjalistyczną; Podstawowe wymagania : a.1. Zgodność z Inland AIS, a.2. Zgodność z IMO, a.3. Wielkość ekranu min. 6 cali, a.4. Transmisja danych: 8 portów komunikacyjnych (RS422). b. stacja pogodowa Zamawiający wymaga dostawy i montażu fabrycznie nowego urządzenia pełniącego rolę stacji pogodowej, przeznaczonej m.in. do podawania informacji o wietrze (kierunek i prędkość), do współpracy z mapami elektronicznymi Inland ECDIS). Dostarczone urządzenie musi zapewnić podane poniżej parametry: b.1. Kompaktowe urządzenie (waga nie większa niż 400g), b.2. Pomiar pozycji GPS, kierunku kompasowego, przechyłów bocznych i wzdłużnych, kierunku i prędkości wiatru rzeczywistego i pozornego, temperatury powietrza oraz wilgotności względnej, b.3. Zakres pomiaru prędkości wiatru: 0 80 węzłów b.4. Transmisja danych: 1 port komunikacyjny NMEA0183 (RS485) oraz 1 port komunikacyjny NMEA2000, b.5. Zakres temp. pracy: -25 C - 55 C. c. oprogramowanie do wyświetlania map nawigacyjnych. Zamawiający wymaga dostawy oprogramowania Tresco Navigis River lub równoważnego wspomagającego nawigację na jednostkach pływających. Oprogramowanie musi spełniać następujące warunki: c.1. Oprogramowanie zgodne z Inland ECDIS oraz RIS (River Information Services), Strona 21 z 22

22 c.2. Obsługa map w formatach S-57 ECDIS, Inland ECDIS v2.0, c.3. Możliwość pobierania serwisów z sieci RIS, c.4. Planowanie i kontrola online (na bieżąco) trasy, c.5. Obsługa zewnętrznego transpondera Inland AIS z poziomu programu oraz wyświetlanie informacji o jednostkach w postaci graficznej i tabelarycznej, c.6. Oprogramowanie musi posiadać możliwość rozszerzenia w przyszłości o funkcjonalność nakładania obrazu radarowego na mapę elektroniczną w czasie rzeczywistym. c.7. Generowanie sygnału NMEA0183 o zaplanowanej trasie i eksport do autopilota, c.8. Oprogramowanie w j. polskim, c.9. Możliwość wyświetlania informacji o głębokości z zewnętrznego czujnika. c.10. Dynamiczna wizualizacja głębokości. 5) SPECJALISTYCZNE OPROGRAMOWANIE BIUROWE DO POSTPROCESINGU DANYCH HYDROGRAFICZNYCH. Zamawiający wymaga dostawy specjalistycznego oprogramowania biurowego do postprocesingu i obróbki zebranych danych hydrograficznych QINSy Office lub równoważnego. Oprogramowanie musi być kompatybilne z oprogramowaniem do sondowania dostarczonym w ramach zaawansowanego i prostego zestawu hydrograficznego do sondowania. Oprogramowanie będzie wykorzystywane w biurze do obróbki danych zbieranych przez jednostki pływające. Wymagana jest instalacja i konfiguracja oprogramowania na wskazanej przez Zamawiającego stacji roboczej. Dostarczona licencja na oprogramowanie musi zapewniać bezpłatne wsparcie techniczne oraz dostęp do aktualizacji producenta przez okres co najmniej 24 miesięcy od daty dostawy. UWAGA! Zamawiający wymaga aby oprogramowanie było kompatybilne z już posiadanym przez Zamawiającego i użytkowanym na jego jednostkach pływających oprogramowaniem QINSy Inshore. Strona 22 z 22
