PROJEKT BUDOWLANY WYMIANA OKIEN I DRZWI W BUDYNKU URZĘDU GMINY W CZARNOCINIE

Transkrypt

1 Firma Budowlana i Handlowa mgr inż. Barbara Malec ul. nowrocławska 5/ Łódź tel/fax tel. kom NP Regon malecbarbara@poczta.onet.pl PROJEKTOWANE, NADZORY, RZECZOZNAWSTWO BUDOWLANE PROJEKT BUDOWLANY WYMANA OKEN DRZW W BUDYNKU URZĘDU GMNY W CZARNOCNE nwestor: GMNA CZARNOCN UL. GŁÓWNA CZARNOCN Adres inwestycji: UL. GŁÓWNA CZARNOCN AUTORKA OPRACOWANA: mgr inż. Barbara Malec uprawnienia budowlane nr Łw - 9/71 ;.. CZARNOCN, CZERWEC 2013 R.

2 1. Opis techniczny do projektu a) Dane ogólne W ramach projektu remontu budynku urzędu gminy Czarnocin przewiduje się: - wymianę części stolarki okiennej drewnianej na nową PCV, - wymianę parapetów zewnętrznych na nowe z blachy powlekanej, - wymianę stolarki drzwiowej na nową. remont pokoju narad. b) Dane konstrukcyjno-materiałowe Wymiana stolarki okiennej - zdemontować stolarkę okienną ( 13 okien drewnianych podwójnych polskich) nowa stolarka okienna z PCW z profili czterokomorowych wzmocnionych, szyby zespolone 4/16/4 o współczynniku przenikania ciepła dla całego okna - U = 1,80 W/m 2 K. Okna należy wyposażyć w nawiewniki higrosterowane, zdemontować stare parapety na całości budynku. parapety zewnętrzne z blachy stalowej płaskiej ocynkowanej powlekanej, parapety wewnętrzne pozostają bez zmian. demontaż i ponowny montaż po oczyszczeniu i pomalowaniu farbą ftalową 10 kompletów krat ze stali nierdzewnej. ;.. Wymiana stolarki drzwiowej zewnętrznej - zdemontować drzwi zewnętrzne w elewacji frontowej i bocznej - północnej. nowe drzwi zewnętrzne zgodnie z zestawieniem stolarki, Drzwi zewnętrzne drewniane płycinowe ocieplane o współczynniku przenikania ciepła dla całych drzwi U = 2,60 W/m2 K. Drzwi wyposażyć w 3 zamki, w tym jeden z atestem. Drzwi zewnętrzne aluminiowe oszklone o współczynniku przenikania ciepła dla całych drzwi U = 2,60 W/m2 K. Drzwi wyposażyć w 3 zamki, z atestem. Szkło bezpieczne klasy P2 o zwiększonej odporności na przebicie i

3 rozbicie, szyby refleksyjne. Dół i góra przeszklone. Remont pokoju narad demontaż ze ścian i sufitu boazerii drewnianej, rozebranie wykładzin z tworzyw sztucznych, demontaż parapetu wewnętrznego, wykonanie tynków wewnętrznych zwykłych kat. na ścianach, wykonanie sufitu podwieszanego z płyt gipsowo-kartonowych, wykonanie posadzek z paneli podłogowych, montaż listew przypodłogowych PCV, montaż parapetu wewnętrznego z płytek z kamieni sztucznych, demontaż starych gniazd i wtyków, montaż opraw oświetleniowych w suficie podwieszanym, montaż gniazd i wtyków, malowanie farbami emulsyjnymi ścian i sufitu - kolor. Opracowała:..

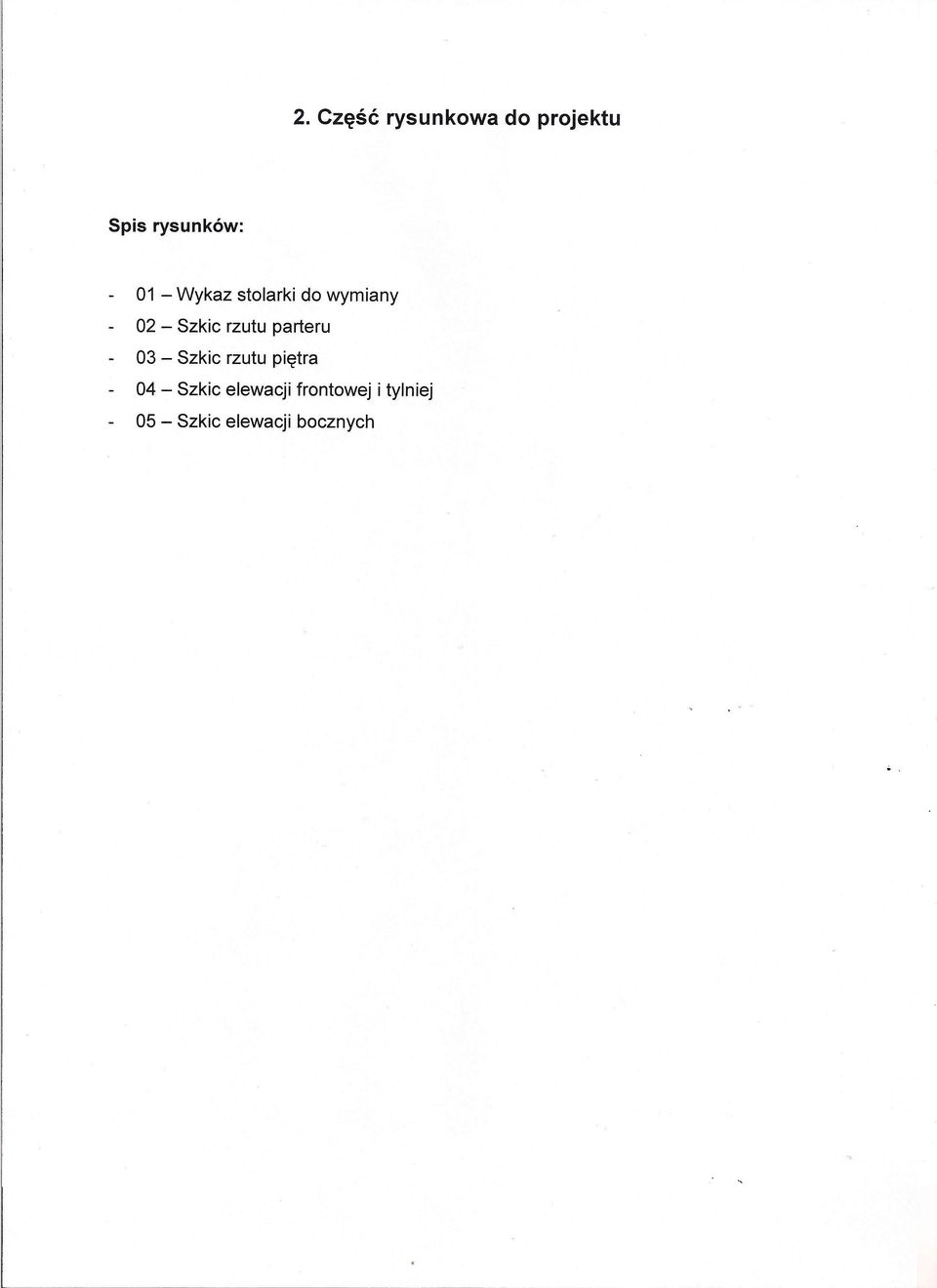

4 2. Część rysunkowa do projektu Spis rysunków: Wykaz stolarki do wymiany Szkic rzutu parteru Szkic rzutu piętra Szkic elewacji frontowej i tylniej Szkic elewacji bocznych..

5 -~ Dz2 Dz1 ~ ~ ~ D ~ [O ; SCHEMAT WYMARY W S ŚWETLE MURUWcm H SZTUK UWAG Okna z PCV z profili czterokomorowych wzmocnionych,z nawiewnikiami higrosterowanymi, szyby zespolone 4/16/4 o współczynniku przenikania ciepła dla całego okna U = 1,80 W/m2' K. Drzwi zewnętrzne drewniane Drzwi zewnętrzne płycinowe ocieplane aluminiowe oszklone o współczynniku przenikania o współczynniku przenikania ciepła dla całych drzwi ciepła dla całych drzwi U = 2.60 W/m2K U = 2,60 W/m2K Drzwi wyposażyć w.3zamki. Drzwi wyposażyć w 3zamki. 'z atestem. / z atestem. UWAGA: PRZED ZAKUPEM STOLARK JEJ WYMARY NALEŻY SPRAWDZĆ W NATURZE ~ FRMA BUDOWLANA HANDLOWA [?M mgr inż. Barbara MALEC ŁÓDŹ ul. nowrocławska 5 m. 61 ~t~':.~g2a;~:~~zta.onet.p TEMAT WYMANA OKEN W URZE;DZE GMNY CZARNOCN j LOKALZACJA: Czarnocin.. ul. Główna 42 (ta AUTOR: mgr inż. Barbara MALEC upr. nr 9/71- Łw ~ 0l!t:4 - TYTUŁ RYS,: WYKAZ STOLARK DO WYMANY /'j DATA: czerwiec 2013 r. SKALAl 1: 100 [~~s 101

6 o Di2 ~ ~ 71 ij ~ ij@ ZESTAWENE PARTER 1. Wymienić - okno z parapetem zewnętrznym 2. Wymienić - okno z parapetem zewnętrznym 3. Wymienić - parapet zewnętrzny (86 cm) 4. Wymienić - parapet zewnętrzny (86 cm) 5. Wymienić - okno z parapetem zewnętrznym 6. Wymienić - parapet zewnętrzny (1,75 cm) 7. Wymienić - okno z parapetem zewnętrznym 8. Wymienić - okno z parapetem zewnętrznym 9. Wymienić - parapet zewnętrzny (1,75 cm) 10. Wymienić - 2 parapety zewnętrzne (1,75 cm) Wymienić - 2 pary drzwi Wymienić - okno z parapetem zewnętrznym 11. Brak zmian ~M :t~.:.a,;g2a;~:~~zta.onet.p' FRMA BUDOWLANA HANDLOWA mgr inż. Barbara MALEC ŁÓDŻ ul. nowrocławska 5 m. 61 TEMAT: WYMANA OKEN W URZĘDZE GMNY CZARNOClN LOKALZACJA: Czarnocin., ul. Główna 42 AUTOR: mgr inż. Barbara MALEC upr. nr 9/71- Łw W nawiasach podano wymiary okien w świetle muru TYTUŁ RYS.: SZKC RZUTU PARTERU DATA: czerwiec 2013r.

7 [J (D ~ l]@ ZESTAWENE PĘTRO 1. Pomieszczenie do remontu Wymienić - okno z parapetem zewnętrznym 2. Wymienić - okno z parapetem zewnętrznym 3. Wymienić - parapet zewnętrzny (86 cm) 4. Wymienić - 2 parapety zewnętrzne (86 cm) 5. Wymienić - 2 parapety zewnętrzne (86 cm) 6. Wymienić - 2 okna z parapetami zewnętrznymi 7. Wymienić - okno z parapetem zewnętrznym 8. Wymienić - okno z parapetem zewnętrznym 9. Brak zmian 10. Wymienić- parapet zewnętrzny (86 cm) ~ pomieszczenie do remontu FRMA BUDOWLANA HANDLOWA l?m mgr inż. Barbara MALEC ;:;Q~::,o;;2Q;~:;~ztQ.onet.p ŁÓDŹ ul. nowrocławska 5 m. 61 TEMAT: WYMANA OKEN W URZĘDZE GMNY CZARNOClN LOKALZACJA: Czarnocin., ul. Główna 42 W nawiasach podano wymiary okien w świetle muru AUTOR: mgr inż. Barbara MALEC upr. nr 9/71- Łw TYTUŁ RYS.: SZKC RZUTU PĘTRA DATA: czerwiec 2013 r. SKALA: 03

8 ELEWACJA FRONTOWA ~ drzwi zewnętrzne do wymiany ELEWACJA TYLNA D D /l stolarka okienna do wymiany FRMA BUDOWLANA HANDLOWA BM mgr inż. Barbara MALEC ;~~C: ;2o~~~~zto.onet.p ŁÓDŹ ul. nowrocławska 5 m. 61 TEMAT: WYMANA OKEN W URZE;DZE GMNY CZAR7CN LOKALZACJA: AUTOR: TYTUŁ RYS.: Czarnocin., ul. Główna 42 mgr inż. Barbara MALEC, SZKC ELEWACJ FRONTOWEJ TYLNEJ upr. nr 9/71- Łw /fj f.tt.ttt/ DATA czerwiec 2013 r. SKALAl ~rs 04

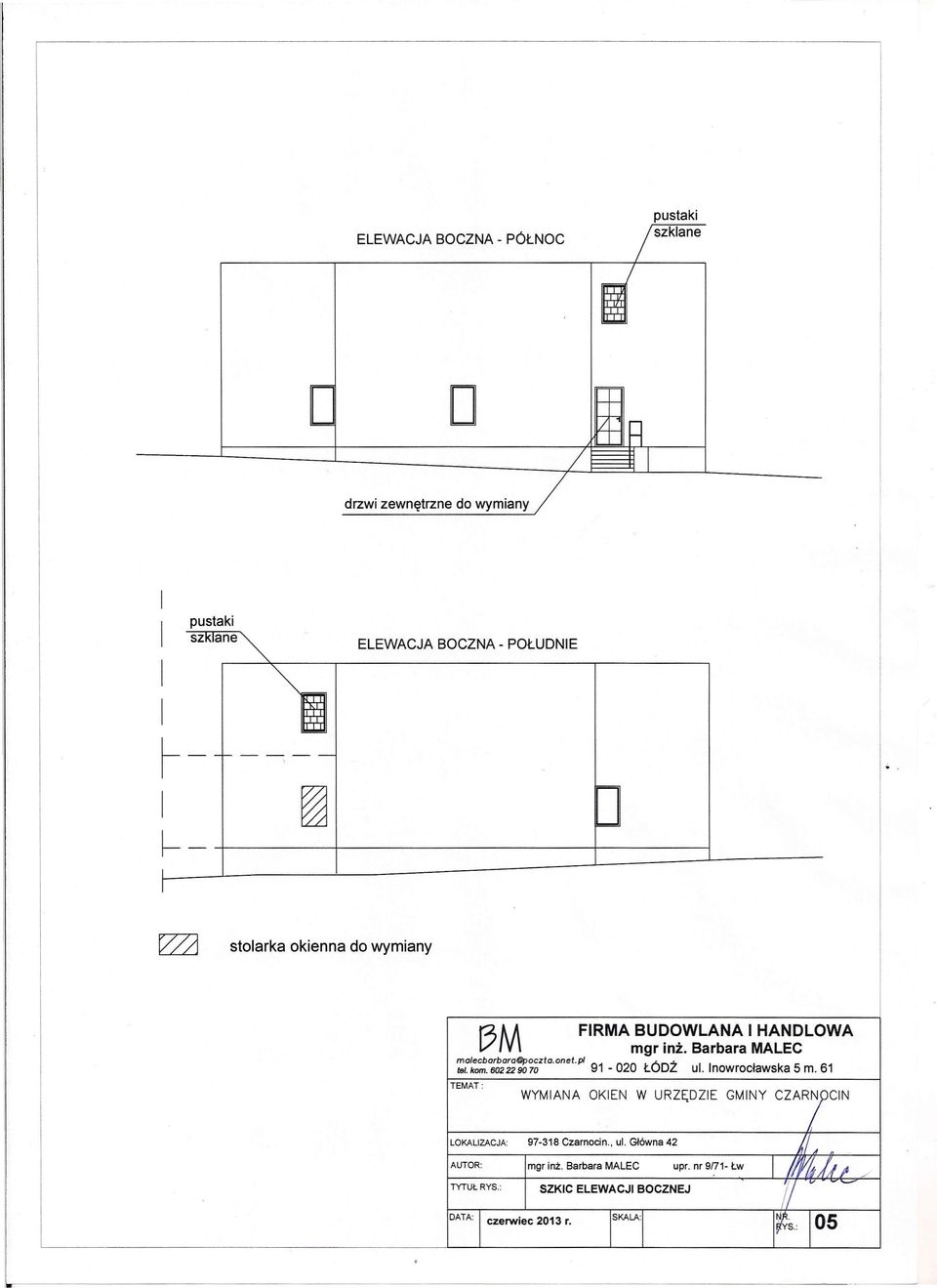

9 ELEWACJA BOCZNA - PÓŁNOC pustaki szklane D drzwi zewnętrzne do wymiany r- ELEWACJA BOCZNA - POŁUDNE ~-~--~ ~--~ stolarka okienna do wymiany ;:;/o~.:a;2o~~~~zto.onet.p/ TEMAT' r3m FRMA BUDOWLANA HANDLOWA mgr inż. Barbara MALEC ŁÓDŹ ul. nowrocławska 5 m. 61 WYMANA OKEN W URZĘDZE GMNY CZARN CN LOKALZACJA: Czarnocin., ul. Główna 42 AUTOR: mgr inż. Barbara MALEC upr. nr 9/71- Łw TYTUŁ RYS.: SZKC ELEWACJ BOCZNEJ DATA: czerwiec 2013 r.
