1 Karta informacyjna przedsięwzięcia Zgodnie z art. 3 ust. 1 pkt. 5 Ustawy z dnia 3 października 2008r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko 1. Rodzaj, skala i usytuowanie przedsięwzięcia Przedmiotem planowanej inwestycji jest budowa elektrociepłowni kogeneracyjnej o mocy cieplnej kw t i elektrycznej MW e składającej się z dwóch jednostek kogeneracyjnych z niezbędną infrastrukturą. Miejsce inwestycji: MPI KOS-EKO Sp. z o. o. Kotłownia K Kościerzyna ul. Tetmajera 3 Inwestor Gmina Miejska Kościerzyna ul. 3 go Maja 9a Kościerzyna wypis z rejestru gruntu 142/46 (nr KW 9122) (Na początku 2012 r. Decyzją Rady Miasta Kościerzyna nastąpi połączenie dwóch spółek komunalnych Zakładu Energetyki Cieplnej KOSPEC Sp. z o. o. oraz Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o. Wodociągi Kościerskie z chwilą połączenia spółka zmieni nazwę na Miejskie Przedsiębiorstwo Infrastruktury KOS-EKO Sp. z o. o.) Charakterystyka zabudowy: Dwa kogeneratory w zabudowie kontenerowej wyciszonej będą umieszczone przy istniejącym budynku kotłowni K-1 na fundamencie betonowy, każdy z kogeneratorów będzie wyposażony w indywidualny system czerpni powietrza, wymienniki ciepła układ wydechowy oraz przyłącze energetyczne, ciepłownicze i ścieżkę gazową, kogeneratory zostaną otoczone ekranem akustycznym o wysokości minimum 7m, w sąsiedztwie rozbudowanego budynku kotłowni zostanie umieszczony komin, chłodnia wentylatorowa oraz stacja transformatorowa z rozdzielnią SN i nn. Wymiary jednego kogeneratora podstawa mm x mm o wysokości kontenera mm. Wylot gazów spalinowych znajduje się na wysokości około 8700 mm. Kogenerator będzie zasilany gazem ziemnym sieciowym z instalacji średniego ciśnienia. W ramach projektu zostanie wykonane przyłącze gazowe i stacja redukcyjna. Odprowadzenie spalin kogeneratora nastąpi indywidualnie od każdego kogeneratora do instalacji wydechowej zintegrowanej z agregatem o wysokości 8700 mm, widok kogeneratorów przedstawiono w załączniku nr 1. Wyprodukowane ciepło zostanie wprowadzone przez wspólny kolektor z ciepłownią K-1, przy ul. Tetmajera do sieci ciepłowniczej miasta Kościerzyna, dodatkowo w budynku ciepłowni zostanie wykonana instalacja uzdatniania wody metodą odwróconej osmozy. Przy istniejącym budynku ciepłowni zostanie wybudowany zestaw zasobników ciepła o łącznej pojemności do m 3. Na obecny etapie przewidziano 10 zasobników po 100m 3 o średnicy 4 m i wysokości około 9 m. Wytworzona energia elektryczna będzie oddawana do systemu elektroenergetycznego poprzez nowo projektowaną stację transformatorową 15kV/0,4kW i przekazywaną linią kablową SN do istniejącej stacji transformatorowej znajdującej się na terenie zakładu MPI KOS EKO

2 2. Powierzchnia zajmowanej nieruchomości, a także obiektu budowlanego oraz dotychczasowym sposobie ich wykorzystywania i pokrycie nieruchomości szatą roślinną Planowane przedsięwzięcie zostanie zlokalizowane na terenie ciepłowni należącej MPI KOS-EKO Sp. z o. o. w Kościerzynie ul. Tetmajera 3 nr działki 142/46 o łącznej powierzchni 2,1099 ha. Rodzaj użytków działki to teren zabudowy przemysłowej znajdujący się w odległości 80 m od zabudowy domów jednorodzinnych. Spółka KOS-EKO jest własnością Inwestora. Kogeneratory zostaną umieszczone w dźwiękoszczelnych kontenerach i otoczone ekranem dźwiękochłonnym który odgrodzi hałas od istniejącej zabudowy jednorodzinnej. W trakcie instalacji nie nastąpi wycinka zieleni z terenu działki. Dojazd do terenu inwestycji zapewniają publiczne, oraz wewnętrzne drogi zakładu. Lokalizację inwestycji przedstawiono na mapie będącej Załącznikiem nr 1 do niniejszego opracowania. 3. Rodzaj technologii Projektowana inwestycja będzie polegała na instalacji i eksploatacji elektrociepłowni kogeneracyjnej składającej się z 2 jednostek kogeneracyjnych o mocy jednostkowej cieplnej kw t i elektrycznej kw e. Energia cieplna będzie wykorzystana do zasilenia infrastruktury ciepłowniczej miasta Kościerzyna na cele ciepłej wody użytkowej w okresie letnim i ogrzewania w okresie zimowym. Energia elektryczna będzie odbierana przez istniejącą infrastrukturę elektroenergetyczną zakładu przez firmę energetyczną Energa-Operator S.A.. W ramach realizacji projektu kogeneracji przewiduje się: rozbudowę budynku elektrociepłowni o stację uzdatniania wody, modernizację i adaptację stacji transformatorowej SN zakładu, budowę nowej stacji transformatorowej i linii kablowych SN i nn wykonanie fundamentów pod jednostki kogeneracyjne, ekran dźwiękochłonny i zasobniki ciepła, budowę ekranu dźwiękochłonnego, montaż instalacji ciepłowniczej oraz zasobników ciepła (gotowe podzespoły), wykonanie przyłącza, stacji redukcyjnej i instalacji gazu ziemnego średniego ciśnienia, instalację dwóch bloków kogeneracyjnych wyposażonych w bloki wymienników ciepła na spalinach, czerpni i wyrzutni powietrza, pompowni, w istniejącym budynku kotłowni planuje się przyłączenie instalacji cieplnej zasobników i kogeneratorów do wspólnego kolektora sieci cieplnej. Tab. 1. Parametry łączne dwóch bloków kogeneracyjnych Parametr Temperatura wody sieciowej na powrocie Wielkość Wg wykresu Minimalna temperatura na zasilaniu 70 C Maksymalna moc cieplna bloków kogeneracyjnych lato- zima Minimalna moc cieplna bloków kogeneracyjnych dla pracy ciągłej Moc elektryczna bloków kogeneracyjnych brutto kwt 600 kwt Sprawność elektryczna bloku kogeneracyjnego 0, kwe Łączna sprawność energetyczna bloku kogeneracyjnego 0,84

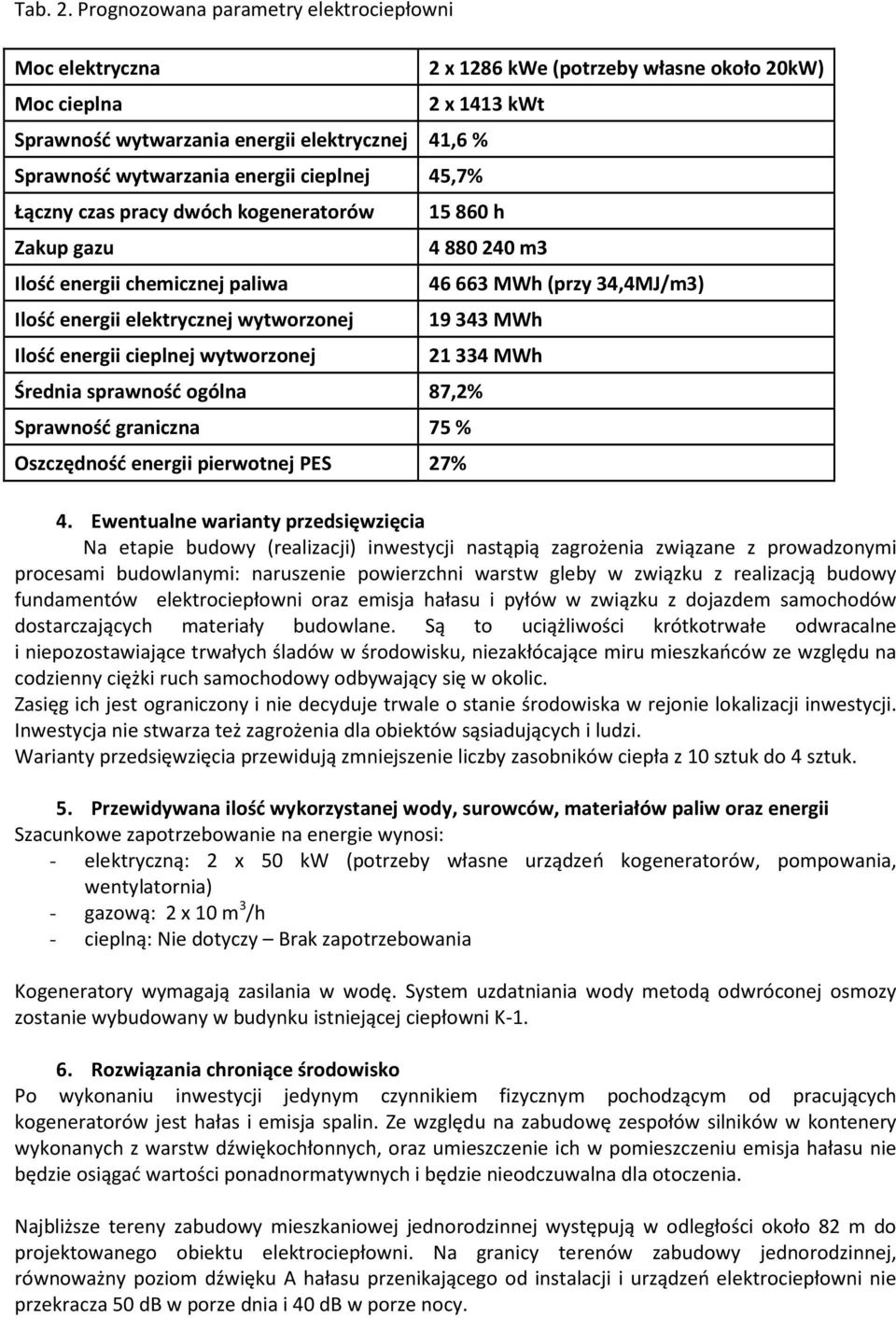

3 Tab. 2. Prognozowana parametry elektrociepłowni Moc elektryczna Moc cieplna 2 x 1286 kwe (potrzeby własne około 20kW) 2 x 1413 kwt Sprawność wytwarzania energii elektrycznej 41,6 % Sprawność wytwarzania energii cieplnej 45,7% Łączny czas pracy dwóch kogeneratorów Zakup gazu Ilość energii chemicznej paliwa Ilość energii elektrycznej wytworzonej Ilość energii cieplnej wytworzonej h Średnia sprawność ogólna 87,2% Sprawność graniczna 75 % Oszczędność energii pierwotnej PES 27% m MWh (przy 34,4MJ/m3) MWh MWh 4. Ewentualne warianty przedsięwzięcia Na etapie budowy (realizacji) inwestycji nastąpią zagrożenia związane z prowadzonymi procesami budowlanymi: naruszenie powierzchni warstw gleby w związku z realizacją budowy fundamentów elektrociepłowni oraz emisja hałasu i pyłów w związku z dojazdem samochodów dostarczających materiały budowlane. Są to uciążliwości krótkotrwałe odwracalne i niepozostawiające trwałych śladów w środowisku, niezakłócające miru mieszkańców ze względu na codzienny ciężki ruch samochodowy odbywający się w okolic. Zasięg ich jest ograniczony i nie decyduje trwale o stanie środowiska w rejonie lokalizacji inwestycji. Inwestycja nie stwarza też zagrożenia dla obiektów sąsiadujących i ludzi. Warianty przedsięwzięcia przewidują zmniejszenie liczby zasobników ciepła z 10 sztuk do 4 sztuk. 5. Przewidywana ilość wykorzystanej wody, surowców, materiałów paliw oraz energii Szacunkowe zapotrzebowanie na energie wynosi: - elektryczną: 2 x 50 kw (potrzeby własne urządzeń kogeneratorów, pompowania, wentylatornia) - gazową: 2 x 10 m 3 /h - cieplną: Nie dotyczy Brak zapotrzebowania Kogeneratory wymagają zasilania w wodę. System uzdatniania wody metodą odwróconej osmozy zostanie wybudowany w budynku istniejącej ciepłowni K Rozwiązania chroniące środowisko Po wykonaniu inwestycji jedynym czynnikiem fizycznym pochodzącym od pracujących kogeneratorów jest hałas i emisja spalin. Ze względu na zabudowę zespołów silników w kontenery wykonanych z warstw dźwiękochłonnych, oraz umieszczenie ich w pomieszczeniu emisja hałasu nie będzie osiągać wartości ponadnormatywnych i będzie nieodczuwalna dla otoczenia. Najbliższe tereny zabudowy mieszkaniowej jednorodzinnej występują w odległości około 82 m do projektowanego obiektu elektrociepłowni. Na granicy terenów zabudowy jednorodzinnej, równoważny poziom dźwięku A hałasu przenikającego od instalacji i urządzeń elektrociepłowni nie przekracza 50 db w porze dnia i 40 db w porze nocy.

4 W załączniku nr 3 przedstawiono analizę hałasu dla planowanej inwestycji. Emisja z procesu spalania gazu zielnego została wyznaczona zgodnie z wzorami i wskaźnikami emisji substancji zanieczyszczających wprowadzanych do powietrza z procesów spalania paliw, umieszczonych z materiałach informacyjno-instruktarzowych Ministerstwa Ochrony Środowiska seria 1/96, Warszawa Zgodnie z wyliczeniami i analizą tła normy emisji nie są przekroczone. Wyliczenia przedstawiono w załączniku nr Rodzaje i przewidywane ilości wprowadzanych do środowiska substancji lub energii przy zastosowaniu rozwiązań chroniących środowisko. - ilość i sposób odprowadzania ścieków bytowych: kogeneratory nie wytwarzają ścieków bytowych. - ilość i sposób odprowadzania ścieków technologicznych: kogeneratory nie wytwarzają ścieków technologicznych. - ilość i sposób odprowadzania wód opadowych nie dotyczy - rodzaj, przewidywanie ilości i sposób postępowania z odpadami wymiana oleju silnikowego oraz utylizacja przez wykwalifikowany serwis - ilość, rodzaje zainstalowanych i planowanych urządzeń emitujący hałas, zanieczyszczenia powietrza, opady, ścieki, pola elektromagnetyczne lub innych elementów powodujących uciążliwości (np. odory): Kogenerator emituje hałas 70 db w promieniu 1 m. Zawartość NOx w spalinach <= 500 mg/nm³ Zawartość COx w spalinach <= mg/nm³ 8. Możliwe transgraniczne oddziaływanie na środowisko Ze względu na planowaną skalę i zakres planowanego przedsięwzięcia, a przede wszystkim jego lokalizację w znacznej odległości od granic państwa nie prognozuje się wystąpienia oddziaływania na środowisko o transgranicznym charakterze. 9. Obszary podlegające ochronie na podstawie ustawy z dnia 16 kwietnia 2004r. o ochronie przyrody znajdujących się w zasięgu znaczącego oddziaływania przedsięwzięcia Działki na których jest planowana inwestycja nie znajdują się na obszarach cennych krajobrazowo, rezerwatów ani obszarów Natura 2000, w okolicy też nie znajdują się pomniki przyrody.

5 Załącznik nr 1 Mapka do celów informacyjnych

6 Załącznik nr 2 Karta katalogowa kogeneratora i przykładowe widoki

7

8 Rys. 1. Widok zewnętrzny kogeneratora Rys. 2. Widok wnętrza kontenera kogeneratora
