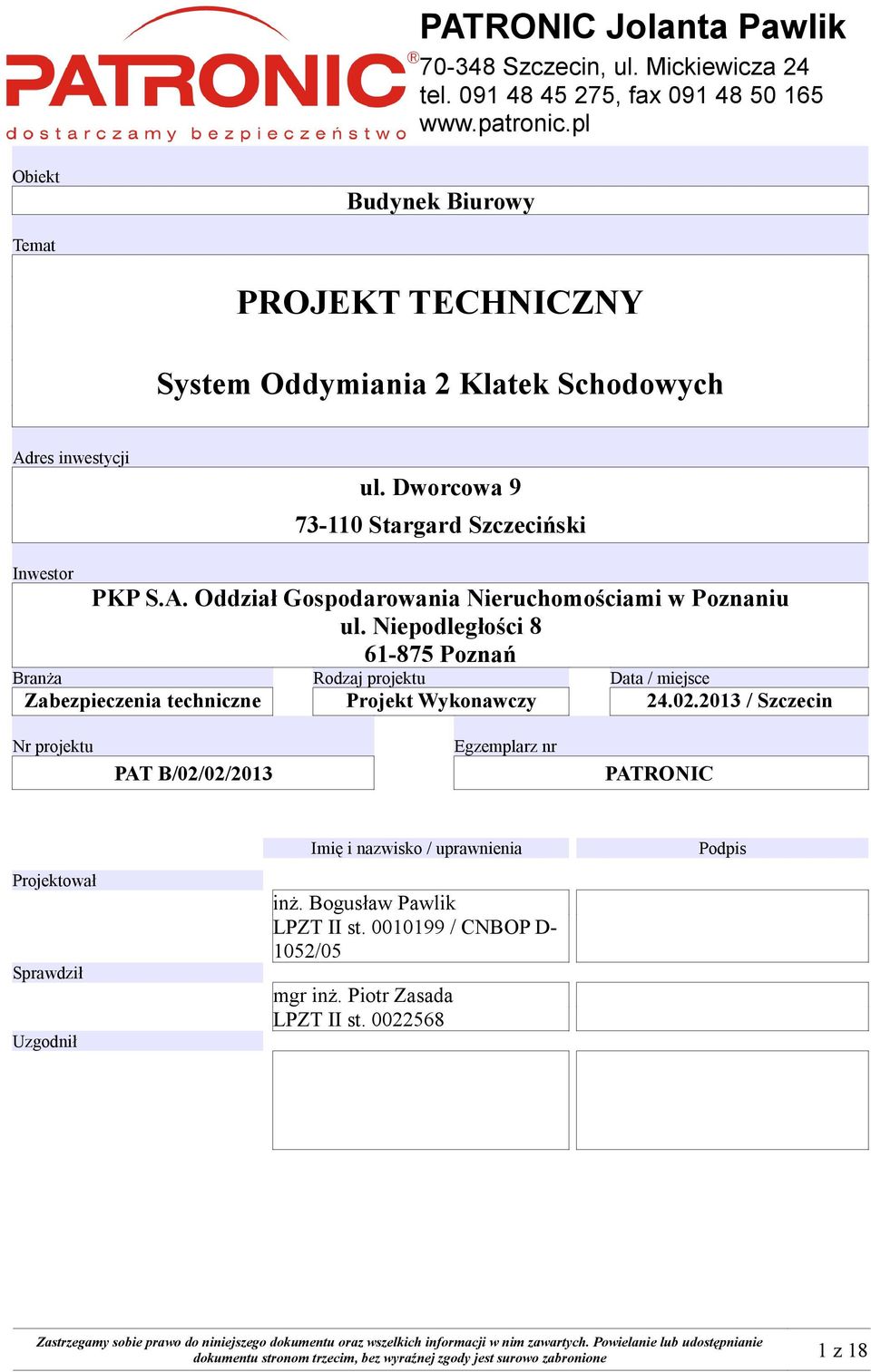

1 PATRONIC Jolanta Pawlik System oddymiania klatek schodowych - Część elektryczna Szczecin, ul. Mickiewicza 24 tel , fax Obiekt Budynek Biurowy Temat PROJEKT TECHNICZNY System Oddymiania 2 Klatek Schodowych Adres inwestycji ul. Dworcowa Stargard Szczeciński Inwestor PKP S.A. Oddział Gospodarowania Nieruchomościami w Poznaniu ul. Niepodległości Poznań Branża Rodzaj projektu Data / miejsce Zabezpieczenia techniczne Projekt Wykonawczy / Szczecin Nr projektu Egzemplarz nr PATRONIC Projektował Sprawdził Uzgodnił Imię i nazwisko / uprawnienia inż. Bogusław Pawlik LPZT II st / CNBOP D- 1052/05 mgr inż. Piotr Zasada LPZT II st Podpis dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 1 z 18

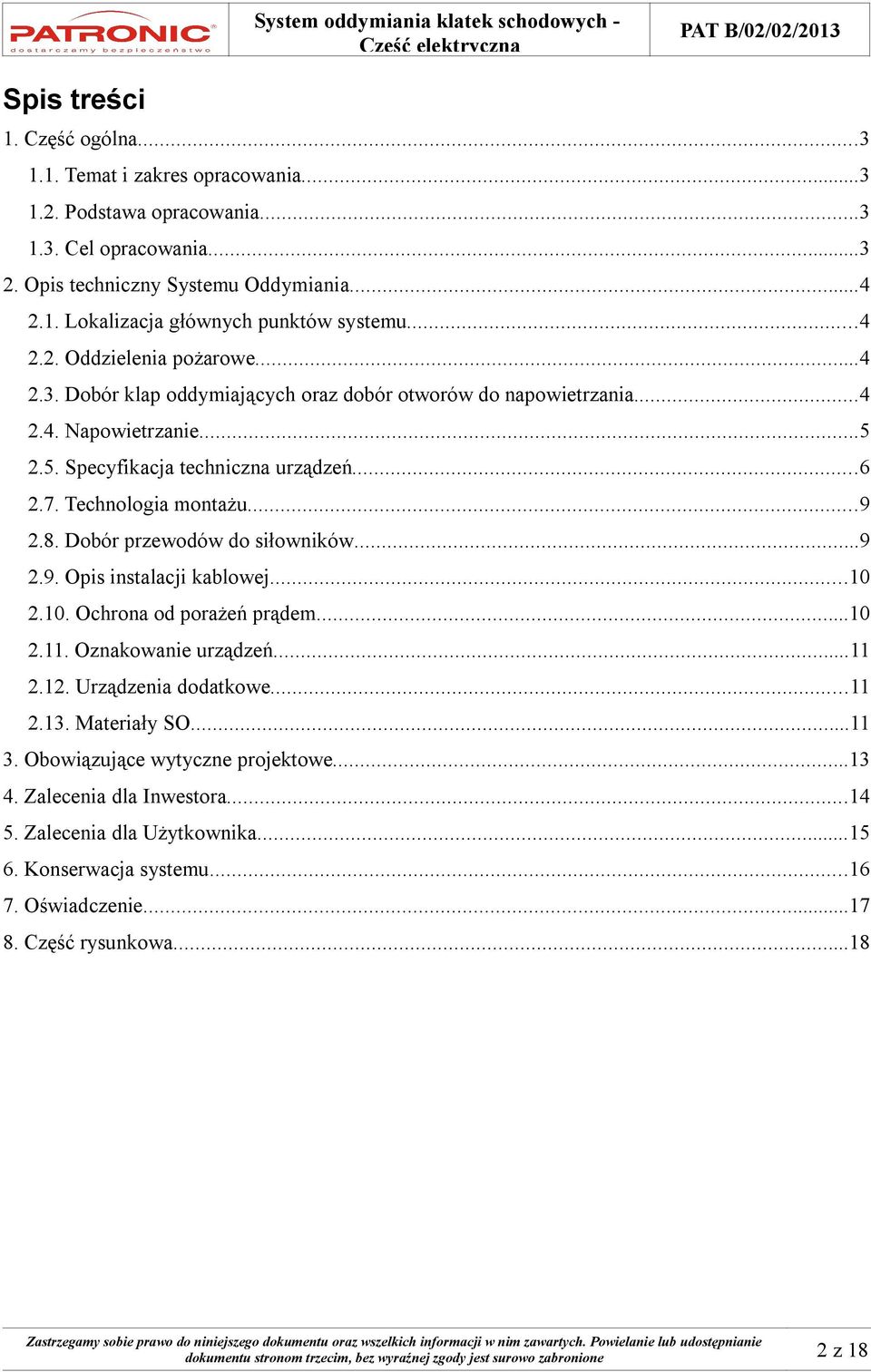

2 Spis treści 1. Część ogólna Temat i zakres opracowania Podstawa opracowania Cel opracowania Opis techniczny Systemu Oddymiania Lokalizacja głównych punktów systemu Oddzielenia pożarowe Dobór klap oddymiających oraz dobór otworów do napowietrzania Napowietrzanie Specyfikacja techniczna urządzeń Technologia montażu Dobór przewodów do siłowników Opis instalacji kablowej Ochrona od porażeń prądem Oznakowanie urządzeń Urządzenia dodatkowe Materiały SO Obowiązujące wytyczne projektowe Zalecenia dla Inwestora Zalecenia dla Użytkownika Konserwacja systemu Oświadczenie Część rysunkowa...18 dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 2 z 18

3 1. Część ogólna 1.1. Temat i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy części elektrycznej Systemu Oddymiania Grawitacyjnego 2 Klatek schodowych (SO) dla budynku Budynek Biurowy ul. Dworcowa 9, Stargard Szczeciński. Klatki schodowe zostaną wyposażone w instalację SO grawitacyjnego z naturalnym napowietrzaniem Podstawa opracowania Umowa z Inwestorem Dokumentacja techniczna budynku dostarczona przez Inwestora Obowiązujące normy i przepisy Uwarunkowania techniczne budynku Uzgodnienia z Inwestorem Wizje lokalne 1.3. Cel opracowania Celem niniejszego opracowania jest grawitacyjny system oddymiania klatki schodowej służący usuwaniu, względnie zmniejszaniu koncentracji trujących, lotnych związków oraz obniżenia temperatury na klatce schodowej, która jest częścią drogi ewakuacyjnej z budynku. Dzięki takiemu systemowi znacząco zostanie podniesione bezpieczeństwo ludzi poprzez umożliwienie ewakuacji, a także przyspieszy to akcję jednostek ratunkowych. Zakres prac: zainstalowanie 2 Central SO (CSO), zainstalowanie zasilania podstawowego 230 V AC CSO, zainstalowanie zasilania rezerwowego 24 V DC CSO, zainstalowanie elementów wykonawczych, instalacja elektryczna linii sygnalizacyjnych i sterujących, dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 3 z 18

4 2. Opis techniczny Systemu Oddymiania 2.1. Lokalizacja głównych punktów systemu Na klatkach schodowej zaprojektowano grawitacyjny system oddymiania firmy D+H. Do oddymiania przewidziano klapy oddymiające umiejscowione na dachu budynku. Systemem steruje centrala oddymiania umieszczona wewnątrz klatki schodowej na poddaszu budynku. Na podstawie sygnału z przycisków oddymiania lub z czujek optycznych, umieszczonych na dwóch piętrach, centrala otwiera elektrycznie klapę oddymiającą wyposażoną w siłownik zębatkowy. Do zapewnienia dostępu powietrza napowietrzania klatek schodowych zastosowano napędy drzwiowe w klatce nr 1 i 2 po jednym napędzie. Wszystkie zaprojektowane urządzenia oraz przewody posiadają niezbędne atesty i certyfikaty wymagane dla elektrycznych urządzeń zabezpieczenia ppoż Oddzielenia pożarowe Projekt obejmuje tylko i wyłącznie część elektryczną systemu przez co nie jest w nim ujęte wydzielenie klatki schodowej. Wszystkie drzwi oddzielające klatkę schodową od innych pomieszczeń powinny zostać wymienione na drzwi o klasie EI30 a wykonane ściany oddzieleń pożarowych powinny być wykonane w klasie EI Dobór klap oddymiających oraz dobór otworów do napowietrzania. -Klatka nr 1 Powierzchnia wydzielonej klatki schodowej nr 1 wynosi: P k = 21,03 m 2 Wymagana powierzchnia czynna oddymiania wynosi: P czw = 0,05 x 21,03 m 2 = 1,05 m 2 Założono zamontowanie 1 szt. klapy oddymiającej z owiewkami firmy Mercor o wym. 120cm x 120cm o pow. czynnej oddymiania 1,08m 2. Spełniony jest warunek: P czo P czw (1,08 > 1,05) -Klatka nr 2 Powierzchnia wydzielonej klatki schodowej nr 2 wynosi: P k = 16,87 m 2 dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 4 z 18

5 Wymagana powierzchnia czynna oddymiania wynosi: P czw = 0,05 x 16,87 m 2 = 0,84 m 2 Założono zamontowanie 1 szt. klapy oddymiającej z owiewkami firmy Mercor o wym. 110cm x 110cm o pow. czynnej oddymiania 0,91m 2. Spełniony jest warunek: P czo P czw (0,91 > 0,84) 2.4. Napowietrzanie - Klatka nr 1 Wymagana powierzchnia geometryczna napowietrzania: P nw = 1,3 x P go = 1,3 x 1,44m 2 = 1,87m 2 P nd = 0,90 x 2,25 = 2,02m 2 Spełniony jest warunek: P nd P nw (2,02 > 1,87) Napowietrzanie zapewnione będzie przez automatycznie otwieranie skrzydła drzwi, za pomocą napędu drzwiowego. W celu umożliwienia otwarcia drzwi wyposażonych w klamkę konieczne jest zamontowanie elektrozaczepu (24 VDC)) i połączenie go ze specjalnym wyjściem elektrycznym napędu drzwiowego. Uwaga: W czasie eksploatacji budynku drzwi do napowietrzania muszą być - Klatka nr 2 odryglowane! Wymagana powierzchnia geometryczna napowietrzania: P nw = 1,3 x P go = 1,3 x 1,21m 2 = 1,57m 2 P nd = 0,90 x 2,25 = 2,02m 2 Spełniony jest warunek: P nd P nw (2,02 > 1,57) Napowietrzanie zapewnione będzie przez automatycznie otwieranie skrzydła drzwi, za pomocą napędu drzwiowego. W celu umożliwienia otwarcia drzwi wyposażonych w klamkę konieczne jest zamontowanie elektrozaczepu (24 VDC)) i połączenie go ze specjalnym wyjściem elektrycznym napędu drzwiowego. Uwaga: W czasie eksploatacji budynku drzwi do napowietrzania muszą być odryglowane! dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 5 z 18

6 2.5. Specyfikacja techniczna urządzeń Centrala oddymiania W systemie zastosowano 2 szt. centrali oddymiania firmy D+H typu RZN 4404-K V2. Centrala RZN przeznaczona jest do stosowania w systemach kontroli rozprzestrzeniania dymu i ciepła. Centrala steruje i zasila elektromechaniczne urządzenia D+H stosowane w systemach oddymiania. W stan alarmu pożarowego CSO wprowadzana jest przez zadziałanie automatycznych czujek dymu, ręczne uruchomienie przycisku oddymiania (RT) lub wysterowanie sygnałem zewnętrznym np. z centrali sygnalizacji pożaru. Centrala kontroluje ciągłość linii napędów, czujek i przycisków oddymiania oraz posiada optyczną sygnalizację uszkodzenia, alarmu i zasilania. Sygnalizacja ta zlokalizowana jest na płycie głównej centrali. Informacje dotyczące stanu systemu (obecności zasilania, stan gotowości, uszkodzenia) są także dostępne na płycie przycisków ręcznych oddymiania typu RT. Centrala typu RZN ma możliwość: ręcznego uruchomienia alarmu z przycisków oddymiania typu RT automatycznego uruchomienia z czujek lub za pomocą linii pośredniczącej z SSP przekazywania informacji o alarmie pożarowym za pomocą styków przekaźnika alarmowego NO/NC (moduł dodatkowy nie stanowiący standardowego wyposażenia centrali) przekazywania sygnału o uszkodzeniu za pomocą styków przekaźnika uszkodzenia NO/NC (moduł dodatkowy nie stanowiący standardowego wyposażenia centrali) ręcznego sterowania napędów w funkcji przewietrzania automatycznego zamykania klap pracujących w trybie przewietrzania na skutek sygnału z układu wykrywania deszczu i wiatru podłączenia do 14 czujek i do 8 przycisków oddymiania na linię dozorową Funkcje alarmu pożarowego centrali mają priorytet nad funkcjami przewietrzania. Centrala RZN 4404-K jest wykonana w wersji kompaktowej i umożliwia obsługę jednej strefy oddymiania. Posiada jedno wyjścia do podłączenia napędów. dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 6 z 18

7 Centralę wyposażono w listwę zaciskową E1 z wyjściami pozwalającymi na bezpośrednie podłączenie czujki wiatrowo-deszczowej WRG82 oraz linii chwytaków elektromagnetycznych (maks. obciążenie wyjścia 500mA). Umieszczone poniżej gniazdo wtykowe E2 umożliwia osadzenie modułów rozszerzenia funkcji (TR42, AM44-Z, WFR41). Centrala posiada układ podtrzymania pracy przy zaniku napięcia zasilania 230VAC. Pojemność akumulatorów dobierana jest tak by przez 72 godziny podtrzymać pracę systemu. Parametry techniczne: moc znamionowa - 120VA, napięcie znamionowe 230V AC, 50Hz wyjście napięciowe 24V DC, maks. prąd obciążenia wyjścia napędów 4A, maks. prąd obciążenia wyjścia chwytaków 0,5A, emisja zakłóceń EN , EN 55022, odporność na zakłócenia EN , EN do -6, EN wymiary obudowy - 262x262x81mm, kategoria ochrony II stopień, temperatura pracy do +55 o C, stopień ochrony IP42. W centrali zastosowano podtrzymanie bateryjne w postaci 2 szt. akumulatorów 2,2Ah / 12V zapewniających czas podtrzymania awaryjnego na poziomie 72 godzin. Zasilanie centrali przewidziano z Tablicy Piętrowej III piętra, na którym znajduje się CSO. Przycisk oddymiania W systemie przewidziano 4 przyciski oddymiania typu RT 45. Przyciski oddymiania RT45 są przeznaczone do stosowania w systemach oddymiania budynków. Służą do ręcznego wyzwolenia procesu oddymiania, kasowania alarmu oraz do sygnalizacji dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 7 z 18

8 stanów pracy instalacji oddymiania. RT45 posiadają optyczną sygnalizację sprawności systemu (LED zielony) oraz alarmu (LED czerwony). Dostęp do przycisku wyzwalającego jest chroniony szybką. Parametry techniczne: napięcie znamionowe 18 28V DC, prąd alarmowania 20mA, sygnalizacja alarmu LED czerwona 24V DC / 8mA, sygnalizacja sprawności LED zielona 24V DC / 8mA, temperatura pracy do +55 o C, stopień ochrony IP42, obudowa aluminium, pomarańczowa (RAL 2011), szara (RAL 7035), wymiary obudowy - 123x123x35mm, zaciski przyłączeniowe pod przewód 2,5mm. Uwaga: Przyciski oddymiania należy zamontować na wysokości 1,4 m od podłogi oraz w odległości min. 0,5m od wszystkich przycisków i wyłączników o innym przeznaczeniu niż systemy przeciwpożarowe. Klapa oddymiająca Do oddymiania jednej klatki schodowej przewidziano certyfikowaną klapę oddymiająca wyposażoną w siłownik elektryczny. W celu zwiększenia jej powierzchni czynnej oddymiania klapa została wyposażona w owiewki. Parametry klap do każdej klatki opisano w rozdziale 2.3. Czujki dymu Czujki dymu wyzwalają automatycznie system oddymiania w przypadku wystąpienia pożaru. Wyróżniają się tutaj czujki optyczne z uwagi na wysoką niezawodność działania oraz zdolność szybkiego rozpoznawania dymu. W projekcie przewidziano 2 szt. czujek na każdą klatkę. dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 8 z 18

9 2.7. Technologia montażu Wszystkie urządzenia systemu należy przymocować trwale do ścian budynku. Dotyczy to w szczególności siłowników oraz trzymaczy ściennych, które muszą być zainstalowane w sposób stabilny, umożliwiający prawidłowe otwarcie i klapy oraz nie mogą podczas ruchu ocierać o żadne części konstrukcyjne budynku lub klapy. Kable niepalne o funkcji PH90 należy przymocować za pomocą stalowych obejm i kotew co 30cm zgodnie z wytycznymi dla tego typu instalacji, dającymi nie gorsze warunki odporności systemu montażu niż 90 min Dobór przewodów do siłowników Do obliczeń przekroju przewodów zasilających napędy D+H przyjęto spadek napięcia nie większy niż 2,4V DC (10% wartości znamionowej zasilania). Zastosowano tabelę poniżej. Klatka nr 1 Długość kabla do klapy 5m Pobierany prąd 2,6 A Przyjęto kabel HDGs 3x1,5 Długość kabla do napędów drzwiowych - 25m Prąd pobierany przez napęd drzwiowy 1 A Przyjęto kabel HDGs 3x1,5 Klatka nr 2 Długość kabla do klapy 5m Pobierany prąd 2 A Przyjęto kabel HDGs 3x1,5 Długość kabla do napędu drzwiowego - 25m Prąd pobierany przez napęd drzwiowy 1 A Przyjęto kabel HDGs 3x1,5 Prąd całkowity napędów (A) Przekrój przewodu , mm 2 2, mm 2 4, mm 2 Zalecana maksymalna długość linii zasilającej napędy (mb) dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 9 z 18

10 2.9. Opis instalacji kablowej Podstawowym zasilaniem centrali jest sieć 230V 50Hz poprowadzona przewodem YDY 3x2,5 z Tablicy Piętrowej z osobnego i opisanego zabezpieczenia, a rezerwowym zasilaniem jest bateria akumulatorów złożona z dwóch 12V akumulatorów szeregowo ze sobą połączonych ładowanych z zasilacza centrali o pojemności pozwalającej na zasilanie systemu w stanie dozorowania przez 72 godziny. W Tablicy Piętrowej należy wydzielić osobne pole i zabezpieczyć wyłącznikiem nadprądowym jednobiegunowym S-301 typu B6. Niedopuszczalne jest podłączanie do bezpiecznika centrali jakichkolwiek innych odbiorników. Do przycisków oddymiania poprowadzono przewód YnTKSY 3x2x0,8, a do czujek optycznych dymu YnTKSY 1x2x0,8 Zasilanie siłowników poprowadzono przewodem HDGs 3x1,5, z przestrzeganiem zasad ich prawidłowego montażu. Wszystkie przewody poprowadzono w tynku. Wszystkie przewody z funkcją PH mocowano co 30 cm obejmami o odpowiedniej średnicy posiadającymi stosowne certyfikaty pożarowe np. obejmy 1015 firmy OBO-Bettermann z zastosowaniem metalowych tulejek rozporowych i metalowych wkrętów. Łączenie przewodów przycisków oddymiania należy wykonać w ich podstawach, a siłowników i napędów drzwiowych w specjalnych puszkach przeciwpożarowych. Unikać połączeń w dodatkowych puszkach. Zastosowano następujące przewody: 1. Linia przycisków oddymiania...yntksy 3x2x0,8 2. Zasilanie centrali 230 V AC...YDY 3x2,5 3. Zasilanie napędów 24 V DC...HDGs 3x1,5 4. Linia czujek...yntksy 1x2x0,8 5. Linia sygnalizatorów...hdgs 1x Ochrona od porażeń prądem Ochrona przed dotykiem bezpośrednim będzie zapewniona przez zastosowanie własnej właściwej izolacji części czynnych instalacji. Przewody instalacji 230V i instalacji 24V układać osobno. Ochrona przed dotykiem pośrednim zapewniona będzie przez zastosowanie samoczynnego dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 10 z 18

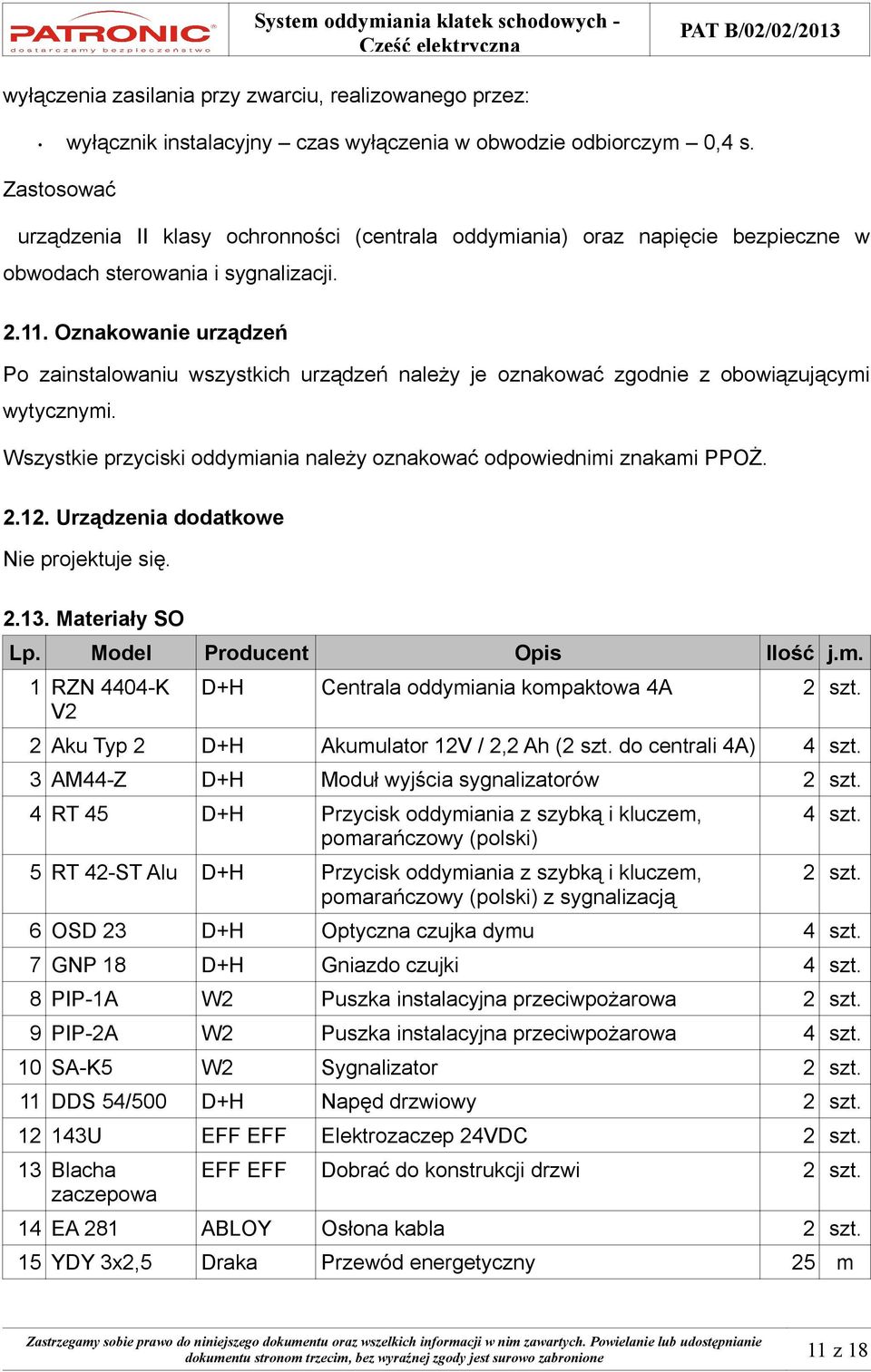

11 wyłączenia zasilania przy zwarciu, realizowanego przez: wyłącznik instalacyjny czas wyłączenia w obwodzie odbiorczym 0,4 s. Zastosować urządzenia II klasy ochronności (centrala oddymiania) oraz napięcie bezpieczne w obwodach sterowania i sygnalizacji Oznakowanie urządzeń Po zainstalowaniu wszystkich urządzeń należy je oznakować zgodnie z obowiązującymi wytycznymi. Wszystkie przyciski oddymiania należy oznakować odpowiednimi znakami PPOŻ Urządzenia dodatkowe Nie projektuje się Materiały SO Lp. Model Producent Opis Ilość j.m. 1 RZN 4404-K V2 D+H Centrala oddymiania kompaktowa 4A 2 szt. 2 Aku Typ 2 D+H Akumulator 12V / 2,2 Ah (2 szt. do centrali 4A) 4 szt. 3 AM44-Z D+H Moduł wyjścia sygnalizatorów 2 szt. 4 RT 45 D+H Przycisk oddymiania z szybką i kluczem, pomarańczowy (polski) 5 RT 42-ST Alu D+H Przycisk oddymiania z szybką i kluczem, pomarańczowy (polski) z sygnalizacją 4 szt. 2 szt. 6 OSD 23 D+H Optyczna czujka dymu 4 szt. 7 GNP 18 D+H Gniazdo czujki 4 szt. 8 PIP-1A W2 Puszka instalacyjna przeciwpożarowa 2 szt. 9 PIP-2A W2 Puszka instalacyjna przeciwpożarowa 4 szt. 10 SA-K5 W2 Sygnalizator 2 szt. 11 DDS 54/500 D+H Napęd drzwiowy 2 szt U EFF EFF Elektrozaczep 24VDC 2 szt. 13 Blacha zaczepowa EFF EFF Dobrać do konstrukcji drzwi 2 szt. 14 EA 281 ABLOY Osłona kabla 2 szt. 15 YDY 3x2,5 Draka Przewód energetyczny 25 m dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 11 z 18

12 Lp. Model Producent Opis Ilość j.m. 16 HDGs 3x1,5 Bitner Przewód sygnalizacyjny bezhalogenowy 60 m 17 HDGs 2x1 Bitner Przewód sygnalizacyjny bezhalogenowy 28 m Obo Bettermann 19 MD6DTP Obo Bettermann x40 Obo Bettermann 21 YnTKSY 1x2x0,8 22 YnTKSY 3x2x0,8 Bitner Bitner Obejma mocująca do kabli z funkcją PH Kołek rozprężny do uchwytów z funkcją PH Śruba stalowa do uchwytów z funkcją PH Kabel stacyjny do systemów przeciwpożarowych Kabel stacyjny do systemów przeciwpożarowych 254 szt. 254 szt. 254 szt. 30 m 25 m dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 12 z 18

13 3. Obowiązujące wytyczne projektowe Przepisy i normy: a) ustawy: Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tekst jednolity z 2002 r. Dz.U. Nr 147 poz z późniejszymi zmianami) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity z 2006 r. Dz. U. Nr 156, poz z późniejszymi zmianami) b) rozporządzenia: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 Nr 75, poz. 690 z późniejszymi zmianami) Rozporządzenie MSWiA z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 Nr 120, poz. 1133) Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 Nr 202, poz z późniejszymi zmianami) PN-EN :2005 Systemy kontroli rozprzestrzeniania dymu i ciepła - Część 2: Wymagania techniczne dotyczące klap dymowych PN-B :2001 Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania PN-B :2001/Az1:2006 Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne Inne źródła: do odprowadzania dymu i ciepła. Zasady projektowania N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 13 z 18

14 4. Zalecenia dla Inwestora W dokumentacji projektowej przedstawiono rozwiązania technologiczne oparte na konkretnym typie urządzeń systemowych. Możliwości techniczne wszystkich zastosowanych urządzeń spełniają wymogi przedstawione przez Inwestora oraz normy i przepisy z tym związane. W każdej centrali SO należy umieścić: instrukcję obsługi centrali Książkę Eksploatacji, w której należy dokonywać odpowiednich wpisów Odbiór instalacji powinien być połączony z przekazaniem instalacji do eksploatacji i powinien w nim uczestniczyć konserwator, który będzie sprawował nadzór nad instalacją. Dokumenty, z tych czynności w formie pisemnej, powinny być dołączone do protokołu odbioru. Do odbioru technicznego Wykonawca winien załączyć kompletną dokumentację powykonawczą systemu. Celowe jest dokonanie w trakcie odbioru sprawdzenia działania systemu oddymiania oraz umiejętności prawidłowego reagowania personelu wyznaczonego do obsługi obu systemów. Dlatego przeszkolenia personelu należy dokonać przed dniem odbioru instalacji SO. Po zakończeniu inwestycji należy wszelkie dokumentacje wraz z ewentualnymi poprawkami odpowiednio zabezpieczyć i złożyć do archiwizacji. Po przekazaniu instalacji do eksploatacji, należy zlecić stałą konserwację urządzeń i instalacji Systemu Oddymiania firmie posiadającej uprawnienia do serwisowania sprzętu danego producenta. Należy dokładnie zapoznać się z niniejszą dokumentacją i w przypadku jakichkolwiek nieścisłości, wyjaśnić je wszystkie przed przystąpieniem do prac. W przypadku zmian lokalizacji poszczególnych elementów systemu należy przed rozpoczęciem montażu uzyskać stosowne zezwolenie na zmiany. dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 14 z 18

15 5. Zalecenia dla Użytkownika Zaleca się użytkownikowi systemu wyznaczenie odpowiednich osób do pracy przy obsłudze systemu. Użytkownik powinien dopilnować przeszkolenia przez wykonawcę instalacji osób, które będą obsługiwać oba systemy. Użytkownik jest odpowiedzialny za prawidłowe prowadzenie Książki Eksploatacji. Zaleca się przygotowanie odpowiednich procedur postępowania w różnych sytuacjach wynikłych z funkcji systemów. Wszelkie usterki zauważone w systemie należy zgłaszać natychmiast do serwisu technicznego. Uwagi do eksploatacji: Nie należy stawiać bezpośrednio pod czujkami czajników do gotowania wody. Nie palić tytoniu w pomieszczeniach z czujką oraz na klatkach i korytarzach. Wszystkie zmiany przeznaczenia (sposobu użytkowania) pomieszczeń, dobudowywanie lub usuwanie ścian oraz ustawianie przegród z mebli o wysokości większej niż wysokość pomieszczenia pomniejszona o 0,5 m muszą być konsultowane z projektantem SO. Zainstalowanie Systemu Oddymiania nie zwalnia użytkownika obiektu od przestrzegania przepisów przeciwpożarowych. dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 15 z 18

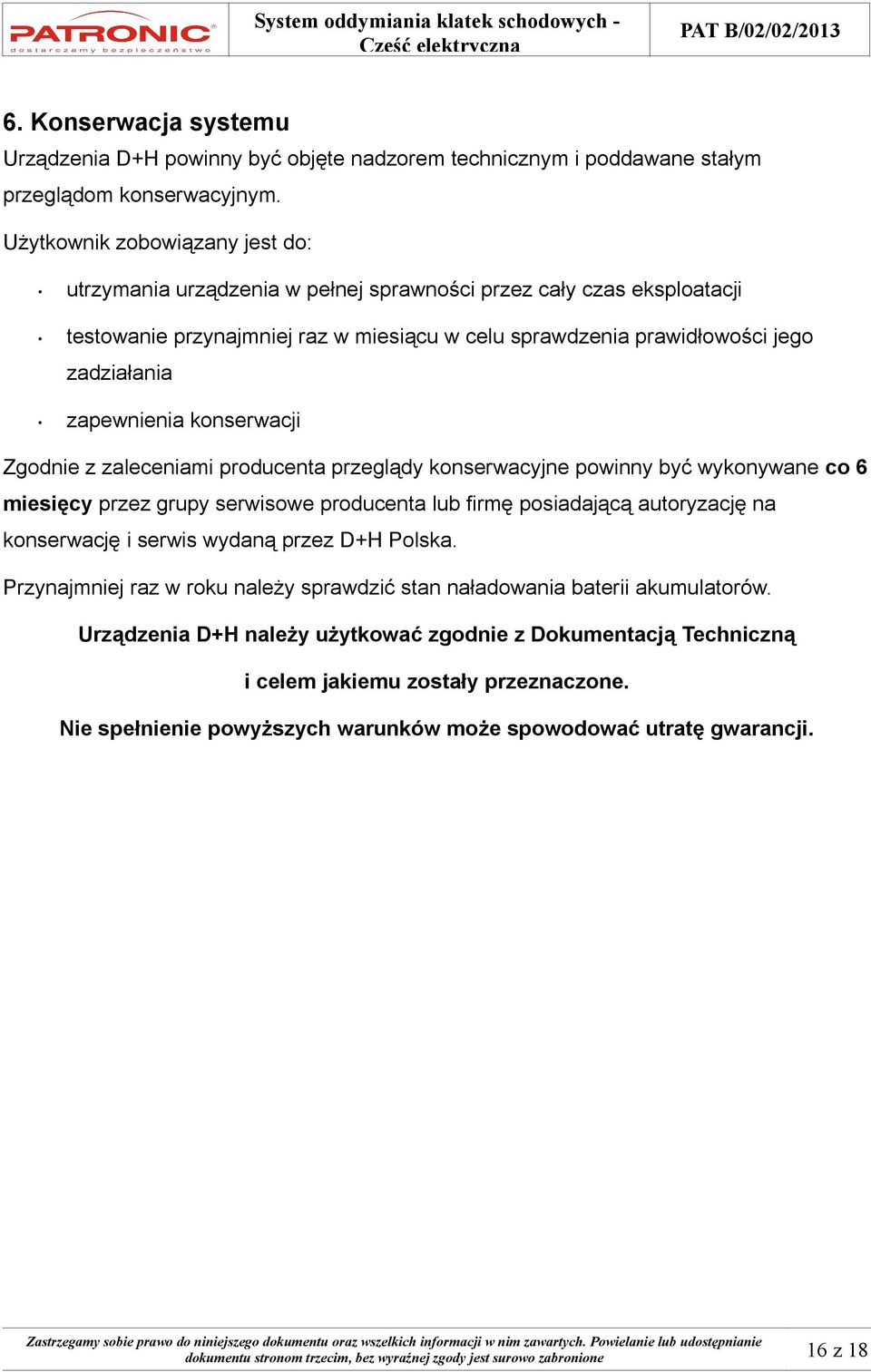

16 6. Konserwacja systemu Urządzenia D+H powinny być objęte nadzorem technicznym i poddawane stałym przeglądom konserwacyjnym. Użytkownik zobowiązany jest do: utrzymania urządzenia w pełnej sprawności przez cały czas eksploatacji testowanie przynajmniej raz w miesiącu w celu sprawdzenia prawidłowości jego zadziałania zapewnienia konserwacji Zgodnie z zaleceniami producenta przeglądy konserwacyjne powinny być wykonywane co 6 miesięcy przez grupy serwisowe producenta lub firmę posiadającą autoryzację na konserwację i serwis wydaną przez D+H Polska. Przynajmniej raz w roku należy sprawdzić stan naładowania baterii akumulatorów. Urządzenia D+H należy użytkować zgodnie z Dokumentacją Techniczną i celem jakiemu zostały przeznaczone. Nie spełnienie powyższych warunków może spowodować utratę gwarancji. dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 16 z 18

17 7. Oświadczenie My niżej podpisani, autorzy projektu, oświadczamy, że niniejszy projekt pt.: Systemem Oddymiania klatki schodowej - część elektryczna został wykonany zgodnie z przepisami i normami obowiązującymi na dzień r. oraz z zasadami wiedzy inżynierskiej i dokumentacji technicznej producentów urządzeń wykorzystanych w niniejszym projekcie. Projektant: inż. Bogusław Pawlik LPZT II st / CNBOP D-1052/05 Sprawdzający: mgr inż. Piotr Zasada LPZT II st dokumentu stronom trzecim, bez wyraźnej zgody jest surowo zabronione 17 z 18
