1 Przedsiębiorstwo Handlowo - Usługowe FLESZ mgr inż.jerzy Fleszer ul.treski 12 ; Jelcz - Laskowice tel 0-71/ : ; NIP PROJEKT BUDOWLANY Inwestor: Gmina Oława Pl. M. J. Piłsudskiego Oława Obiekt i adres : Remont wew. instalacji elektrycznej w świetlicy wiejskiej w m. Sobocisko Numer ewidencyjny działki, na Dz. Nr 150/1; obręb Sobocisko, gmina której obiekt jest usytuowany: Oława Data opracowania: Grudzień 2011 r. Projektant Nr upr. Podpis Sprawdzający Nr upr. Podpis Architektura mgr inż. Piotr Wilk 234/02/DUW Konstrukcja Instalacje sanitarne mgr inż. Marcin Dudek 506/01/DUW Instalacje elektryczne 1

instalacji elektrycznej w świetlicy wiejskiej w m. Sobocisko Numer ewidencyjny działki, na Dz.

2 S P I S T R E Ś C I 1. Opis techniczny 2. ZAŁĄCZNIKI : 2.1. Oświadczenie projektanta o zgodności projektu z obowiązującymi przepisami 2.2. Zaświadczenie o przynależności do DOIIB p. P. Wilka 2.3. Uprawnienia budowlane p. P. Wilka 2.4. Zaświadczenie o przynależności do WKP p. M. Dudka 2.5. Uprawnienia budowlane p. M. Dudka 3. CZĘŚĆ RYSUNKOWA 3.1. Inwentaryzacja rzut parteru 3.2. Projektowany rzut parteru instalacja elektryczna 3.3. Projektowany rzut parteru posadzki 3.4 Projektowany przekrój A-A, B - B 2

Zaświadczenie o przynależności do WKP p. M. Dudka 2.5. Uprawnienia budowlane p. M. Dudka 3. CZĘŚĆ RYSUNKOWA 3.1.

3 OPIS TECHNICZNY I. DANE OGÓLNE 1. Temat opracowania Tematem opracowania jest projekt budowlany remontu wewnętrznej instalacji elektrycznej i posadzek w świetlicy wiejskiej w m. Sobocisko. 2. Inwestor : Gmina Oława Pl. M. J. Piłsudskiego Oława 3. Użytkownik Gmina Oława Pl. M. J. Piłsudskiego Oława 4. Adres Sobocisko, Dz. Nr 150/1; obręb Sobocisko 5. Wykonawca dokumentacji. P.H.U. FLESZ mgr inż. Jerzy Fleszer ul. Jerzego Treski Jelcz - Laskowice 6. Materiały wykorzystane w opracowaniu. Wytyczne projektowania i wykonawstwa. Warunki, standardy. Katalogi producentów materiałów. Polska Norma PN-IEC Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe, Polska Norma PN-IEC :2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne Polska Norma PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. 7. Cel i zakres opracowania. 3

Wykonawca dokumentacji. P.H.U. FLESZ mgr inż. Jerzy Fleszer ul. Jerzego Treski 12 55-530 Jelcz - Laskowice 6. Materiały wykorzystane w opracowaniu. Wytyczne projektowania i wykonawstwa.

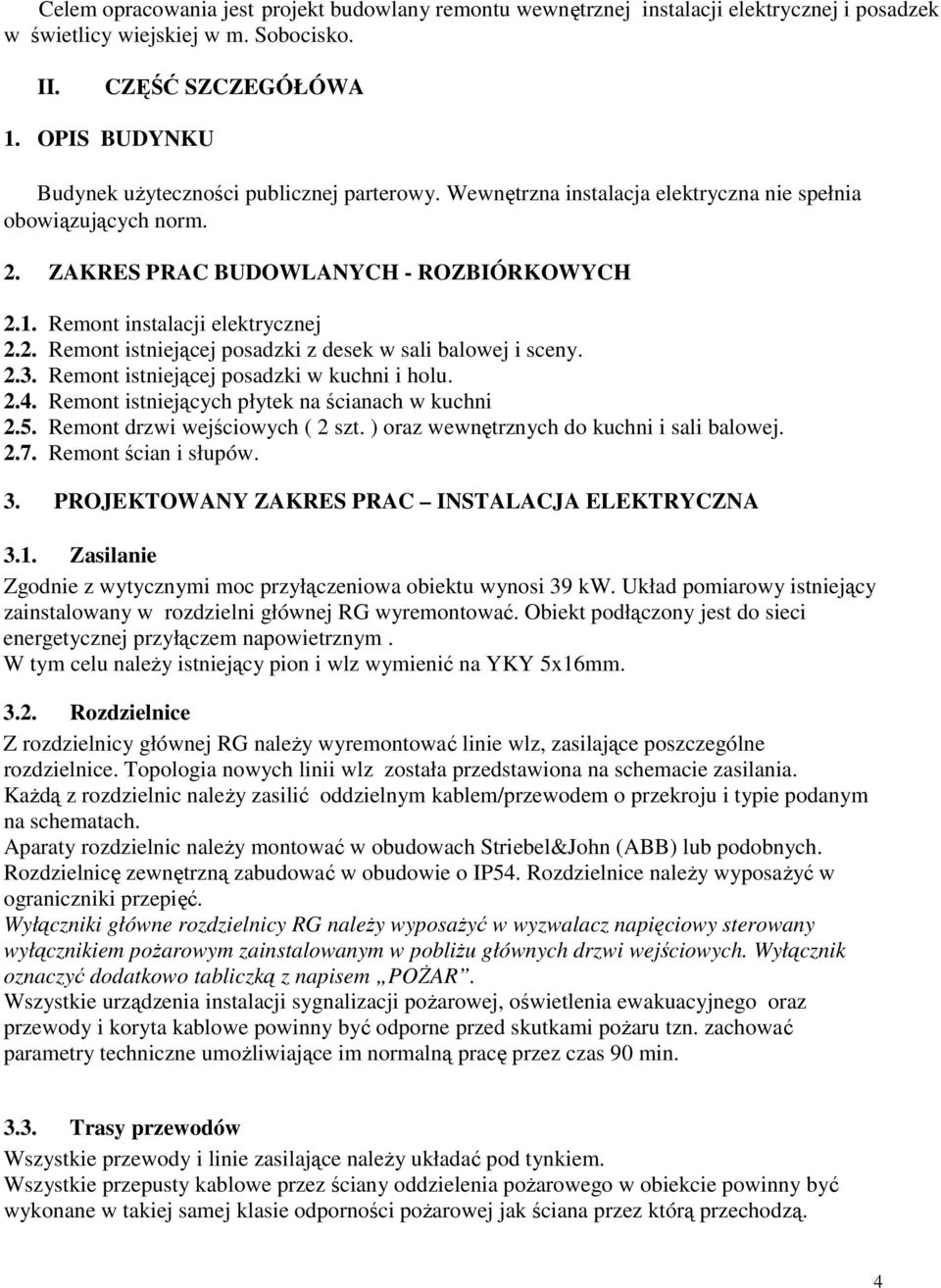

4 Celem opracowania jest projekt budowlany remontu wewnętrznej instalacji elektrycznej i posadzek w świetlicy wiejskiej w m. Sobocisko. II. CZĘŚĆ SZCZEGÓŁÓWA 1. OPIS BUDYNKU Budynek użyteczności publicznej parterowy. Wewnętrzna instalacja elektryczna nie spełnia obowiązujących norm. 2. ZAKRES PRAC BUDOWLANYCH - ROZBIÓRKOWYCH 2.1. Remont instalacji elektrycznej 2.2. Remont istniejącej posadzki z desek w sali balowej i sceny Remont istniejącej posadzki w kuchni i holu Remont istniejących płytek na ścianach w kuchni 2.5. Remont drzwi wejściowych ( 2 szt. ) oraz wewnętrznych do kuchni i sali balowej Remont ścian i słupów. 3. PROJEKTOWANY ZAKRES PRAC INSTALACJA ELEKTRYCZNA 3.1. Zasilanie Zgodnie z wytycznymi moc przyłączeniowa obiektu wynosi 39 kw. Układ pomiarowy istniejący zainstalowany w rozdzielni głównej RG wyremontować. Obiekt podłączony jest do sieci energetycznej przyłączem napowietrznym. W tym celu należy istniejący pion i wlz wymienić na YKY 5x16mm Rozdzielnice Z rozdzielnicy głównej RG należy wyremontować linie wlz, zasilające poszczególne rozdzielnice. Topologia nowych linii wlz została przedstawiona na schemacie zasilania. Każdą z rozdzielnic należy zasilić oddzielnym kablem/przewodem o przekroju i typie podanym na schematach. Aparaty rozdzielnic należy montować w obudowach Striebel&John (ABB) lub podobnych. Rozdzielnicę zewnętrzną zabudować w obudowie o IP54. Rozdzielnice należy wyposażyć w ograniczniki przepięć. Wyłączniki główne rozdzielnicy RG należy wyposażyć w wyzwalacz napięciowy sterowany wyłącznikiem pożarowym zainstalowanym w pobliżu głównych drzwi wejściowych. Wyłącznik oznaczyć dodatkowo tabliczką z napisem POŻAR. Wszystkie urządzenia instalacji sygnalizacji pożarowej, oświetlenia ewakuacyjnego oraz przewody i koryta kablowe powinny być odporne przed skutkami pożaru tzn. zachować parametry techniczne umożliwiające im normalną pracę przez czas 90 min Trasy przewodów Wszystkie przewody i linie zasilające należy układać pod tynkiem. Wszystkie przepusty kablowe przez ściany oddzielenia pożarowego w obiekcie powinny być wykonane w takiej samej klasie odporności pożarowej jak ściana przez którą przechodzą. 4

Remont instalacji elektrycznej 2.2. Remont istniejącej posadzki z desek w sali balowej i sceny. 2.3. Remont istniejącej posadzki w kuchni i holu. 2.4.

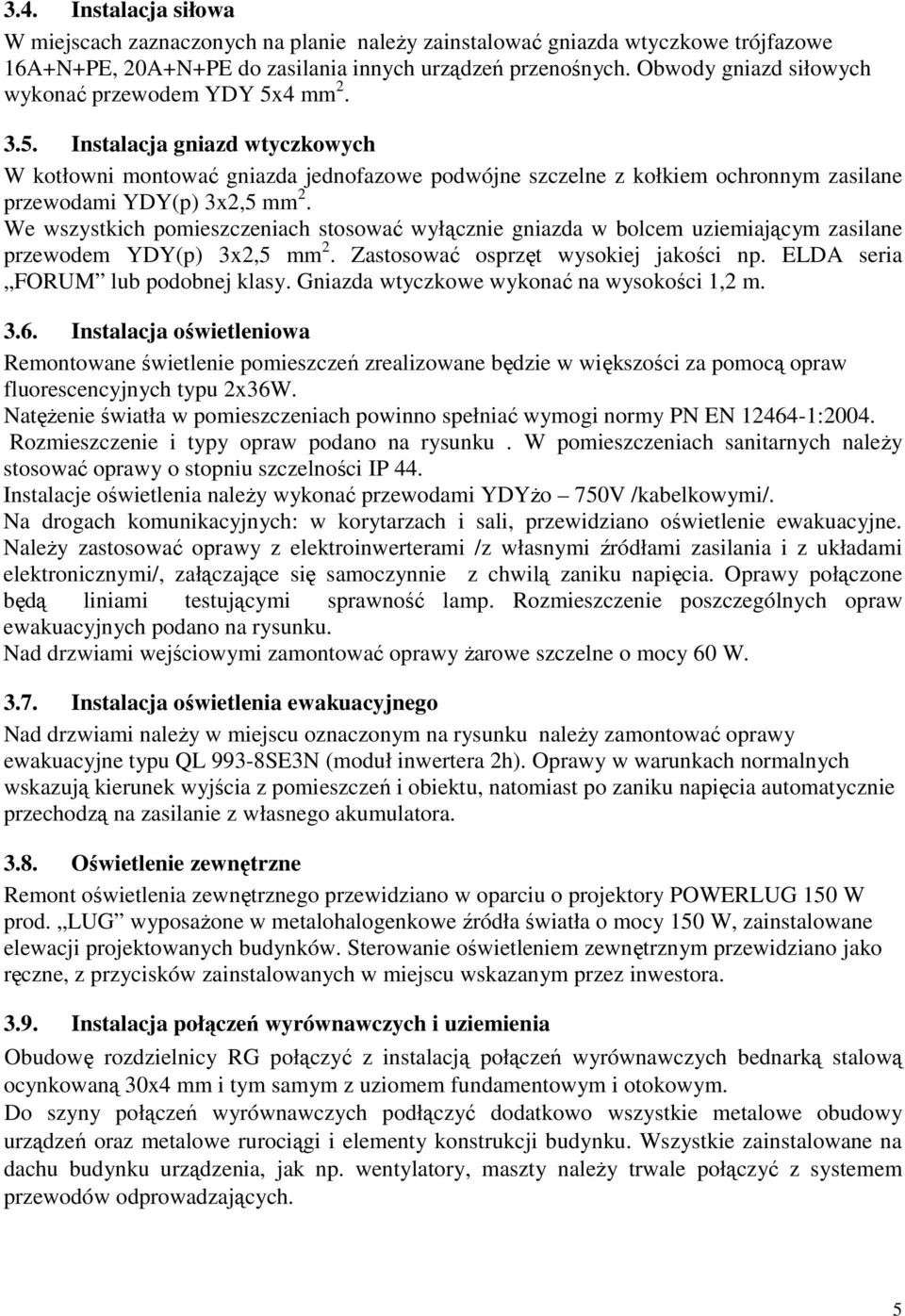

5 3.4. Instalacja siłowa W miejscach zaznaczonych na planie należy zainstalować gniazda wtyczkowe trójfazowe 16A+N+PE, 20A+N+PE do zasilania innych urządzeń przenośnych. Obwody gniazd siłowych wykonać przewodem YDY 5x4 mm Instalacja gniazd wtyczkowych W kotłowni montować gniazda jednofazowe podwójne szczelne z kołkiem ochronnym zasilane przewodami YDY(p) 3x2,5 mm 2. We wszystkich pomieszczeniach stosować wyłącznie gniazda w bolcem uziemiającym zasilane przewodem YDY(p) 3x2,5 mm 2. Zastosować osprzęt wysokiej jakości np. ELDA seria FORUM lub podobnej klasy. Gniazda wtyczkowe wykonać na wysokości 1,2 m Instalacja oświetleniowa Remontowane świetlenie pomieszczeń zrealizowane będzie w większości za pomocą opraw fluorescencyjnych typu 2x36W. Natężenie światła w pomieszczeniach powinno spełniać wymogi normy PN EN :2004. Rozmieszczenie i typy opraw podano na rysunku. W pomieszczeniach sanitarnych należy stosować oprawy o stopniu szczelności IP 44. Instalacje oświetlenia należy wykonać przewodami YDYżo 750V /kabelkowymi/. Na drogach komunikacyjnych: w korytarzach i sali, przewidziano oświetlenie ewakuacyjne. Należy zastosować oprawy z elektroinwerterami /z własnymi źródłami zasilania i z układami elektronicznymi/, załączające się samoczynnie z chwilą zaniku napięcia. Oprawy połączone będą liniami testującymi sprawność lamp. Rozmieszczenie poszczególnych opraw ewakuacyjnych podano na rysunku. Nad drzwiami wejściowymi zamontować oprawy żarowe szczelne o mocy 60 W Instalacja oświetlenia ewakuacyjnego Nad drzwiami należy w miejscu oznaczonym na rysunku należy zamontować oprawy ewakuacyjne typu QL 993-8SE3N (moduł inwertera 2h). Oprawy w warunkach normalnych wskazują kierunek wyjścia z pomieszczeń i obiektu, natomiast po zaniku napięcia automatycznie przechodzą na zasilanie z własnego akumulatora Oświetlenie zewnętrzne Remont oświetlenia zewnętrznego przewidziano w oparciu o projektory POWERLUG 150 W prod. LUG wyposażone w metalohalogenkowe źródła światła o mocy 150 W, zainstalowane elewacji projektowanych budynków. Sterowanie oświetleniem zewnętrznym przewidziano jako ręczne, z przycisków zainstalowanych w miejscu wskazanym przez inwestora Instalacja połączeń wyrównawczych i uziemienia Obudowę rozdzielnicy RG połączyć z instalacją połączeń wyrównawczych bednarką stalową ocynkowaną 30x4 mm i tym samym z uziomem fundamentowym i otokowym. Do szyny połączeń wyrównawczych podłączyć dodatkowo wszystkie metalowe obudowy urządzeń oraz metalowe rurociągi i elementy konstrukcji budynku. Wszystkie zainstalowane na dachu budynku urządzenia, jak np. wentylatory, maszty należy trwale połączyć z systemem przewodów odprowadzających. 5

We wszystkich pomieszczeniach stosować wyłącznie gniazda w bolcem uziemiającym zasilane przewodem YDY(p) 3x2,5 mm 2. Zastosować osprzęt wysokiej jakości np. ELDA seria FORUM lub podobnej klasy.

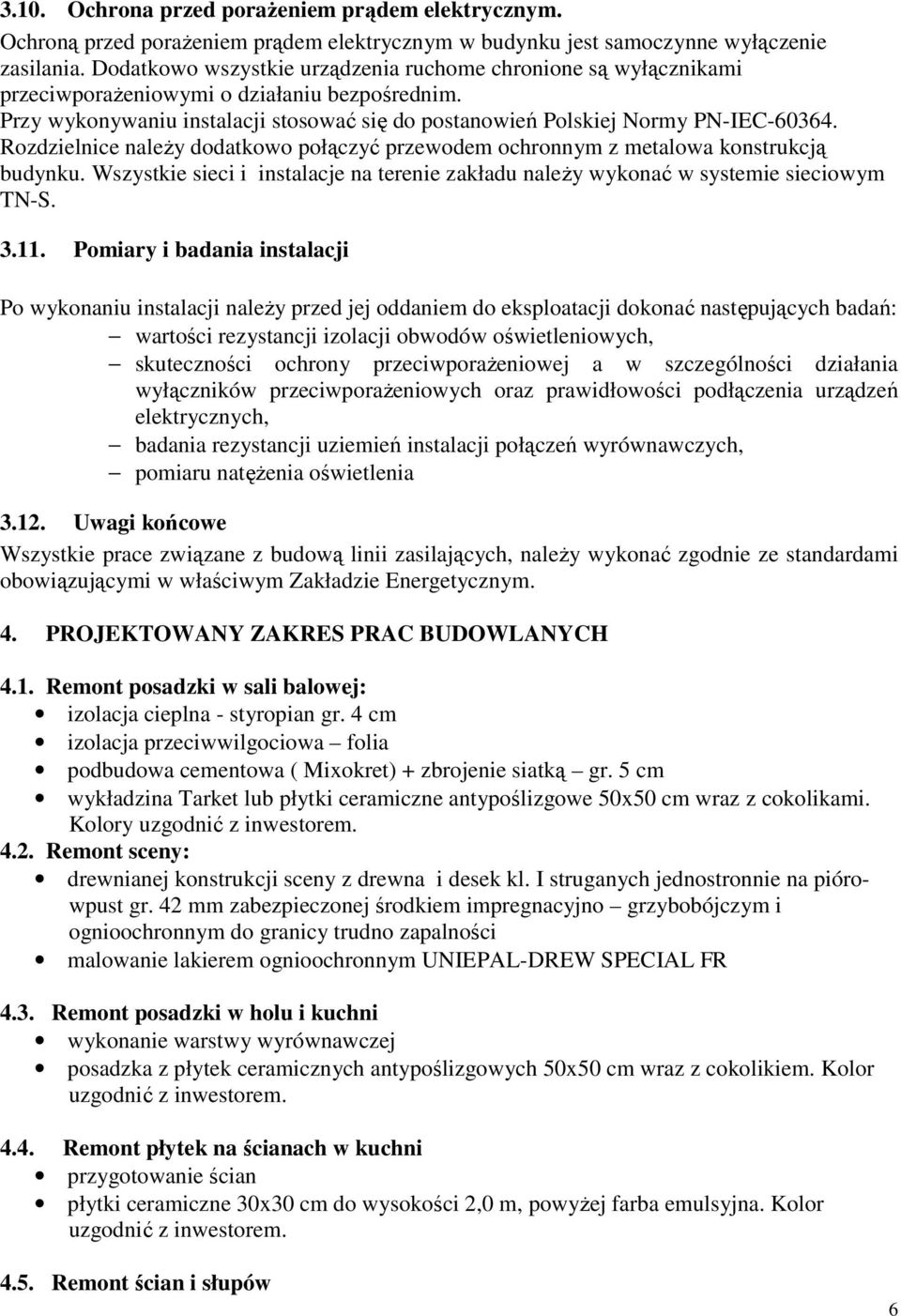

6 3.10. Ochrona przed porażeniem prądem elektrycznym. Ochroną przed porażeniem prądem elektrycznym w budynku jest samoczynne wyłączenie zasilania. Dodatkowo wszystkie urządzenia ruchome chronione są wyłącznikami przeciwporażeniowymi o działaniu bezpośrednim. Przy wykonywaniu instalacji stosować się do postanowień Polskiej Normy PN-IEC Rozdzielnice należy dodatkowo połączyć przewodem ochronnym z metalowa konstrukcją budynku. Wszystkie sieci i instalacje na terenie zakładu należy wykonać w systemie sieciowym TN-S Pomiary i badania instalacji Po wykonaniu instalacji należy przed jej oddaniem do eksploatacji dokonać następujących badań: wartości rezystancji izolacji obwodów oświetleniowych, skuteczności ochrony przeciwporażeniowej a w szczególności działania wyłączników przeciwporażeniowych oraz prawidłowości podłączenia urządzeń elektrycznych, badania rezystancji uziemień instalacji połączeń wyrównawczych, pomiaru natężenia oświetlenia Uwagi końcowe Wszystkie prace związane z budową linii zasilających, należy wykonać zgodnie ze standardami obowiązującymi w właściwym Zakładzie Energetycznym. 4. PROJEKTOWANY ZAKRES PRAC BUDOWLANYCH 4.1. Remont posadzki w sali balowej: izolacja cieplna - styropian gr. 4 cm izolacja przeciwwilgociowa folia podbudowa cementowa ( Mixokret) + zbrojenie siatką gr. 5 cm wykładzina Tarket lub płytki ceramiczne antypoślizgowe 50x50 cm wraz z cokolikami. Kolory uzgodnić z inwestorem Remont sceny: drewnianej konstrukcji sceny z drewna i desek kl. I struganych jednostronnie na piórowpust gr. 42 mm zabezpieczonej środkiem impregnacyjno grzybobójczym i ognioochronnym do granicy trudno zapalności malowanie lakierem ognioochronnym UNIEPAL-DREW SPECIAL FR 4.3. Remont posadzki w holu i kuchni wykonanie warstwy wyrównawczej posadzka z płytek ceramicznych antypoślizgowych 50x50 cm wraz z cokolikiem. Kolor uzgodnić z inwestorem Remont płytek na ścianach w kuchni przygotowanie ścian płytki ceramiczne 30x30 cm do wysokości 2,0 m, powyżej farba emulsyjna. Kolor uzgodnić z inwestorem Remont ścian i słupów 6

Rozdzielnice należy dodatkowo połączyć przewodem ochronnym z metalowa konstrukcją budynku. Wszystkie sieci i instalacje na terenie zakładu należy wykonać w systemie sieciowym TN-S. 3.11.

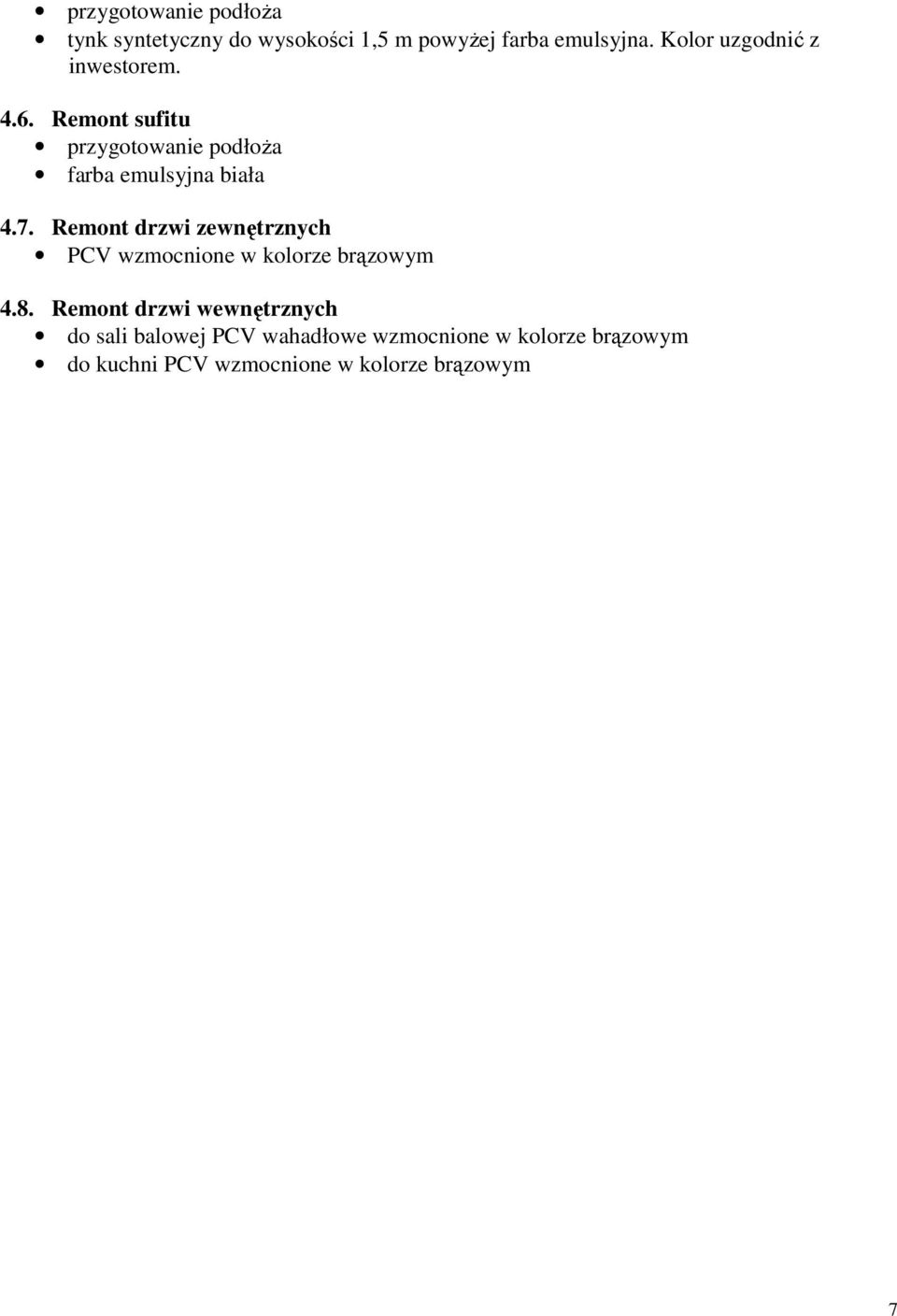

7 przygotowanie podłoża tynk syntetyczny do wysokości 1,5 m powyżej farba emulsyjna. Kolor uzgodnić z inwestorem Remont sufitu przygotowanie podłoża farba emulsyjna biała 4.7. Remont drzwi zewnętrznych PCV wzmocnione w kolorze brązowym 4.8. Remont drzwi wewnętrznych do sali balowej PCV wahadłowe wzmocnione w kolorze brązowym do kuchni PCV wzmocnione w kolorze brązowym 7

7. Remont drzwi zewnętrznych PCV wzmocnione w kolorze brązowym 4.8.
