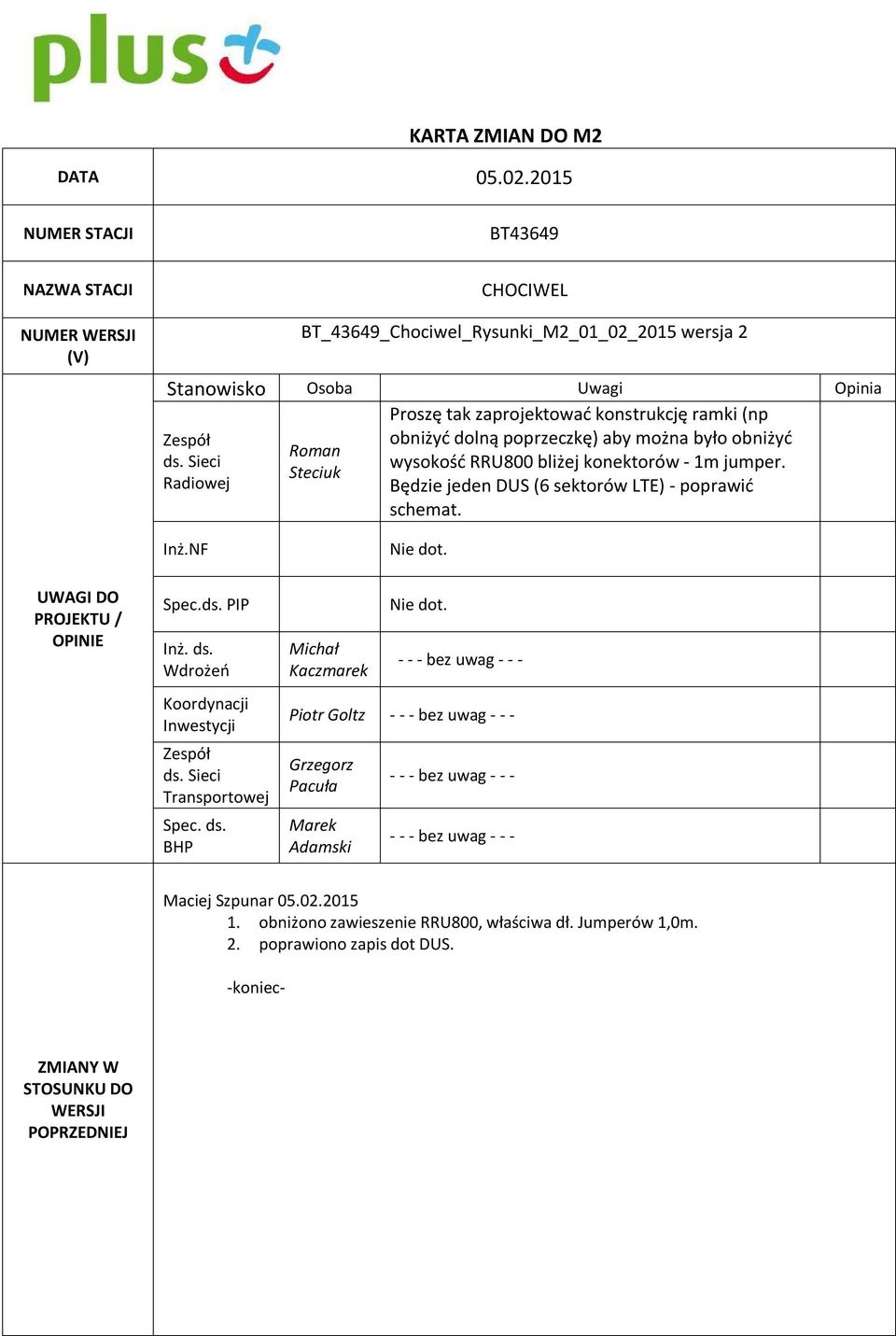

1 KARTA ZMIAN DO M2 DATA NUMER STACJI BT43649 NAZWA STACJI NUMER WERSJI (V) CHOCIWEL BT_43649_Chociwel_Rysunki_M2_01_02_2015 wersja 2 Stanowisko Osoba Uwagi Opinia Proszę tak zaprojektować konstrukcję ramki (np Zespół obniżyć dolną poprzeczkę) aby można było obniżyć Roman ds. Sieci wysokość RRU800 bliżej konektorów - 1m jumper. Steciuk Radiowej Będzie jeden DUS (6 sektorów LTE) - poprawić schemat. Inż.NF Nie dot. UWAGI DO PROJEKTU / OPINIE Spec.ds. PIP Inż. ds. Wdrożeń Koordynacji Inwestycji Zespół ds. Sieci Transportowej Spec. ds. BHP Michał Kaczmarek Nie dot bez uwag Piotr Goltz bez uwag Grzegorz Pacuła Marek Adamski bez uwag bez uwag Maciej Szpunar obniżono zawieszenie RRU800, właściwa dł. Jumperów 1,0m. 2. poprawiono zapis dot DUS. -koniec- ZMIANY W STOSUNKU DO WERSJI POPRZEDNIEJ

2 Inwestor: POLKOMTEL Sp. z o.o Warszawa ul. Postępu 3 Oznaczenie projektu: BT_43649_Chociwel_Rysunki_M2_01_02_2015 (typ stacji_numer projektu_nazwa projektu_numer rozbudowy_data: miesiąc_rok) Nr rozbudowy: 06 (00 dla nowej stacji) Typ projektu: M2 Temat projektu: Montaż urządzeń bazowej telefonii komórkowej BT_43649_CHOCIWEL Adres inwestycji: ul. Studzianki 5, Chociwel Kotłownia Osiedlowa Współrzędne geograficzne: ,5 N, ,9 E Jednostka projektowa: Eltel Networks Telecom Sp. z o.o. ul. Żupnicza Warszawa Opracował: mgr inż. Krzysztof Więcławski mgr inż. Maciej Szpunar (Imię i Nazwisko) (podpis) Pieczęć akceptacyjna Gdynia, Luty 2015 ELTEL Networks Telecom Sp. z o.o. ul. Żupnicza 17 PL Warszawa Telefon Fax Bank: Nordea Bank Polska S.A NIP KRS Sąd Rejonowy dla m.st. Warszawy XIII Wydział Gospodarczy Kapitał zakładowy: PLN

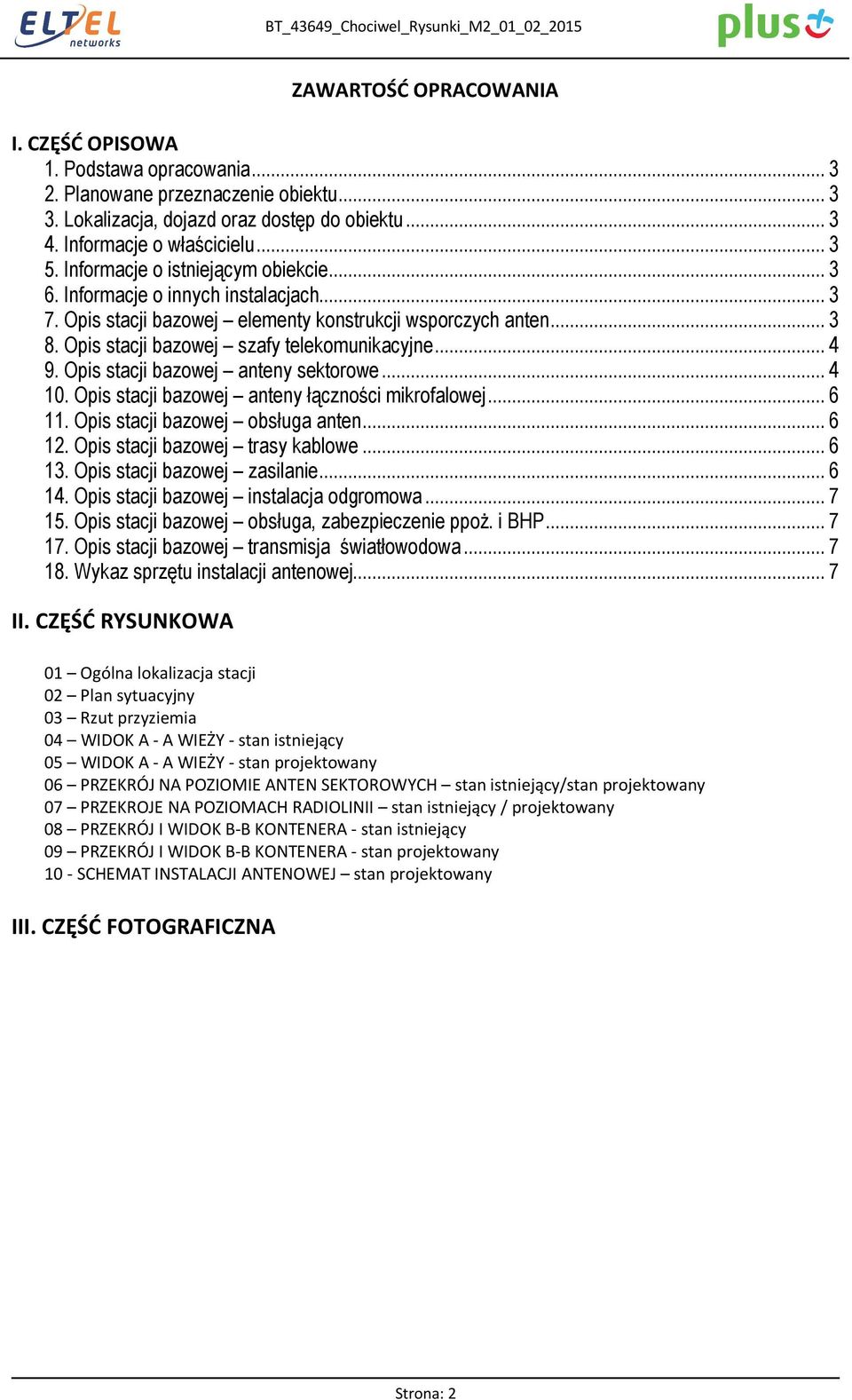

3 BT_43649_Chociwel_Rysunki_M2_01_02_2015 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Podstawa opracowania Planowane przeznaczenie obiektu Lokalizacja, dojazd oraz dostęp do obiektu Informacje o właścicielu Informacje o istniejącym obiekcie Informacje o innych instalacjach Opis stacji bazowej elementy konstrukcji wsporczych anten Opis stacji bazowej szafy telekomunikacyjne Opis stacji bazowej anteny sektorowe Opis stacji bazowej anteny łączności mikrofalowej Opis stacji bazowej obsługa anten Opis stacji bazowej trasy kablowe Opis stacji bazowej zasilanie Opis stacji bazowej instalacja odgromowa Opis stacji bazowej obsługa, zabezpieczenie ppoż. i BHP Opis stacji bazowej transmisja światłowodowa Wykaz sprzętu instalacji antenowej... 7 II. CZĘŚĆ RYSUNKOWA 01 Ogólna lokalizacja stacji 02 Plan sytuacyjny 03 Rzut przyziemia 04 WIDOK A - A WIEŻY - stan istniejący 05 WIDOK A - A WIEŻY - stan projektowany 06 PRZEKRÓJ NA POZIOMIE ANTEN SEKTOROWYCH stan istniejący/stan projektowany 07 PRZEKROJE NA POZIOMACH RADIOLINII stan istniejący / projektowany 08 PRZEKRÓJ I WIDOK B-B KONTENERA - stan istniejący 09 PRZEKRÓJ I WIDOK B-B KONTENERA - stan projektowany 10 - SCHEMAT INSTALACJI ANTENOWEJ stan projektowany III. CZĘŚĆ FOTOGRAFICZNA Strona: 2

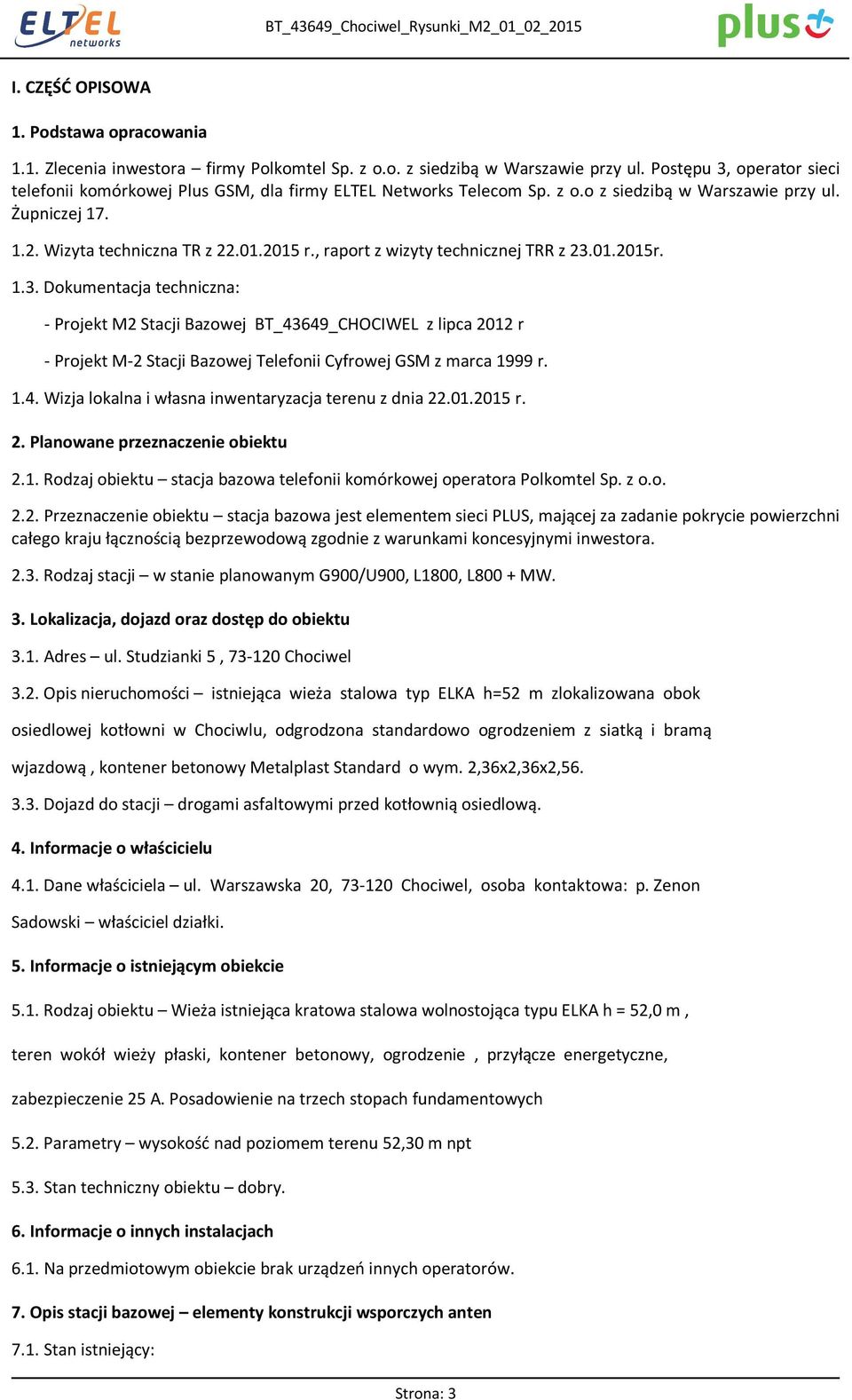

4 BT_43649_Chociwel_Rysunki_M2_01_02_2015 I. CZĘŚĆ OPISOWA 1. Podstawa opracowania 1.1. Zlecenia inwestora firmy Polkomtel Sp. z o.o. z siedzibą w Warszawie przy ul. Postępu 3, operator sieci telefonii komórkowej Plus GSM, dla firmy ELTEL Networks Telecom Sp. z o.o z siedzibą w Warszawie przy ul. Żupniczej Wizyta techniczna TR z r., raport z wizyty technicznej TRR z r Dokumentacja techniczna: - Projekt M2 Stacji Bazowej BT_43649_CHOCIWEL z lipca 2012 r - Projekt M-2 Stacji Bazowej Telefonii Cyfrowej GSM z marca 1999 r Wizja lokalna i własna inwentaryzacja terenu z dnia r. 2. Planowane przeznaczenie obiektu 2.1. Rodzaj obiektu stacja bazowa telefonii komórkowej operatora Polkomtel Sp. z o.o Przeznaczenie obiektu stacja bazowa jest elementem sieci PLUS, mającej za zadanie pokrycie powierzchni całego kraju łącznością bezprzewodową zgodnie z warunkami koncesyjnymi inwestora Rodzaj stacji w stanie planowanym G900/U900, L1800, L800 + MW. 3. Lokalizacja, dojazd oraz dostęp do obiektu 3.1. Adres ul. Studzianki 5, Chociwel 3.2. Opis nieruchomości istniejąca wieża stalowa typ ELKA h=52 m zlokalizowana obok osiedlowej kotłowni w Chociwlu, odgrodzona standardowo ogrodzeniem z siatką i bramą wjazdową, kontener betonowy Metalplast Standard o wym. 2,36x2,36x2, Dojazd do stacji drogami asfaltowymi przed kotłownią osiedlową. 4. Informacje o właścicielu 4.1. Dane właściciela ul. Warszawska 20, Chociwel, osoba kontaktowa: p. Zenon Sadowski właściciel działki. 5. Informacje o istniejącym obiekcie 5.1. Rodzaj obiektu Wieża istniejąca kratowa stalowa wolnostojąca typu ELKA h = 52,0 m, teren wokół wieży płaski, kontener betonowy, ogrodzenie, przyłącze energetyczne, zabezpieczenie 25 A. Posadowienie na trzech stopach fundamentowych 5.2. Parametry wysokość nad poziomem terenu 52,30 m npt 5.3. Stan techniczny obiektu dobry. 6. Informacje o innych instalacjach 6.1. Na przedmiotowym obiekcie brak urządzeń innych operatorów. 7. Opis stacji bazowej elementy konstrukcji wsporczych anten 7.1. Stan istniejący: Strona: 3

5 BT_43649_Chociwel_Rysunki_M2_01_02_ istniejące anteny sektorowe zainstalowane są na konstrukcjach wsporczych mocowanych do krawężników wieży. - istniejące anteny radioliniowe jw Stan projektowany - projektuje się demontaż istniejących konstrukcji wsporczych (A1,A2,A3) i montaż ramek antenowych dla A1,A2,A3 oraz nowych A7, A8, A9. Mocowanie do krawężników wieży. - montaż anten radioliniowych pozostaje bez zmian. 8. Opis stacji bazowej szafy telekomunikacyjne 8.1. Stan istniejący Szafy telekomunikacyjne typu indoor ustawione są w istniejącym kontenerze standard (2,20 x 2,20 x 2,55 [m]) zlokalizowanym u podnóża wieży Stan istniejący: - Szafa S1 ZPAS 200cm, 19, urządzenia RBS6601: DUG900; DUW900; DUL1800 SIU; Radiolinia CN510; - Szafa S2 siłownia SDMB (42,7A) (pobór 42,7A): prostowniki 4 x 2000W, baterie 8x M12V155FT - Szafa S2a baterie: 4x M12V155FT. - Szafa S3 stojak Nokia 160cm, 19 : Alarm panel 46 port. 2 x Ericsson CN510. 1x RL Nokia Stan projektowany Projektowany sprzęt L800 zainstalowany zostanie w nowej szafie S1: doposażenie istniejącego DUL; Pozostały w/w urządzenia RBS6601 bez zmian. RRUS11 zasilić w szafie S1 do istniejących bezpieczników 25A na panelu Siłownia proponuje się rozbudowę do stanu prostowników 5 x 2000W. 9. Opis stacji bazowej anteny sektorowe 9.1. Stan istniejący Strona: 4

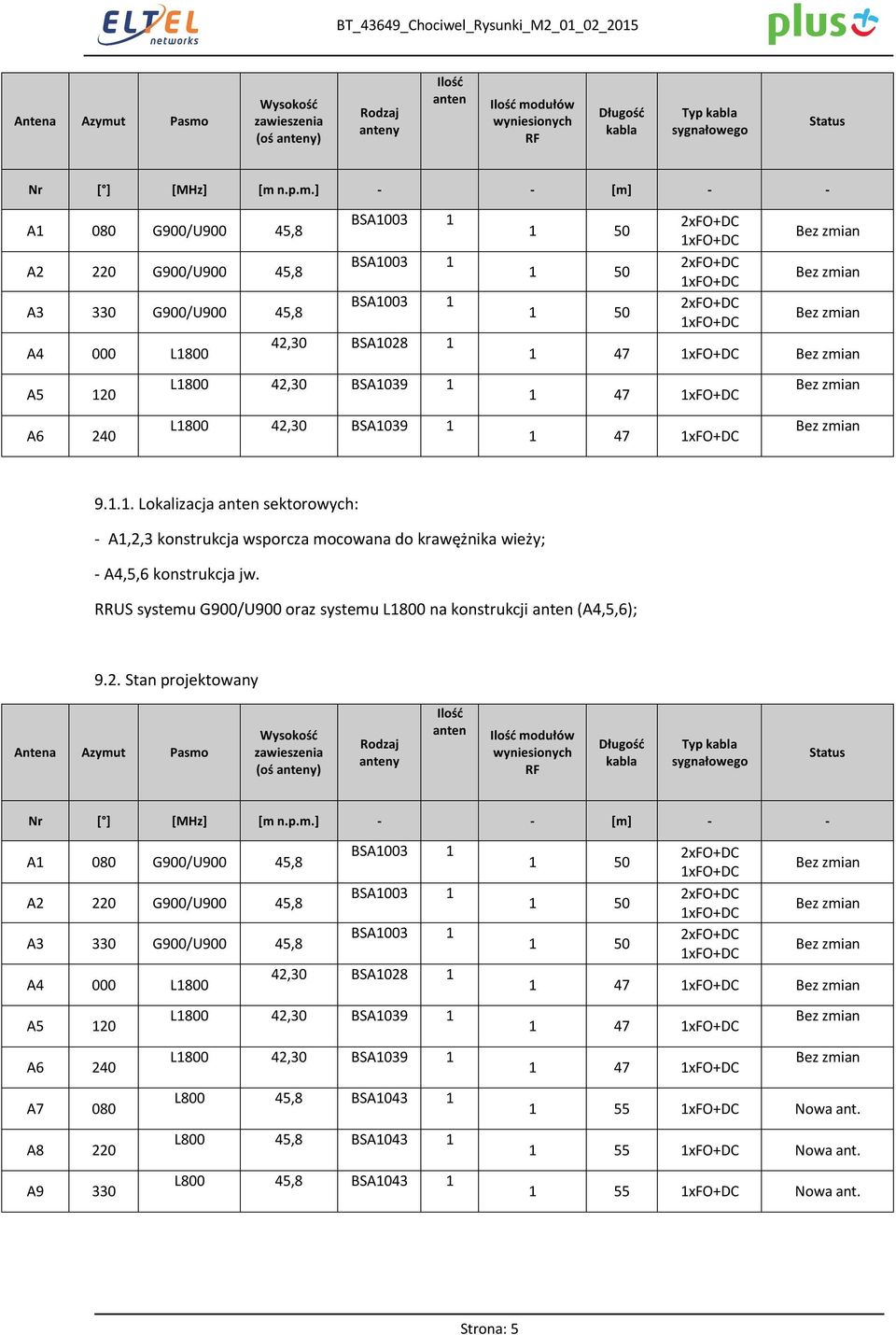

6 BT_43649_Chociwel_Rysunki_M2_01_02_2015 Antena Azymut Pasmo Wysokość zawieszenia (oś anteny) Rodzaj anteny Ilość anten Ilość modułów wyniesionych RF Długość kabla Typ kabla sygnałowego Status Nr [ ] [MHz] [m n.p.m.] - - [m] - - A1 080 G900/U900 45,8 BSA A2 220 G900/U900 45,8 BSA A3 330 G900/U900 45,8 BSA ,30 A4 000 L1800 BSA A5 120 L ,30 BSA A6 240 L ,30 BSA xFO+DC 1xFO+DC 2xFO+DC 1xFO+DC 2xFO+DC 1xFO+DC Bez zmian Bez zmian Bez zmian xFO+DC Bez zmian xFO+DC xFO+DC Bez zmian Bez zmian Lokalizacja anten sektorowych: - A1,2,3 konstrukcja wsporcza mocowana do krawężnika wieży; - A4,5,6 konstrukcja jw. RRUS systemu G900/U900 oraz systemu L1800 na konstrukcji anten (A4,5,6); 9.2. Stan projektowany Antena Azymut Pasmo Wysokość zawieszenia (oś anteny) Rodzaj anteny Ilość anten Ilość modułów wyniesionych RF Długość kabla Typ kabla sygnałowego Status Nr [ ] [MHz] [m n.p.m.] - - [m] - - A1 080 G900/U900 45,8 BSA A2 220 G900/U900 45,8 BSA A3 330 G900/U900 45,8 BSA ,30 A4 000 L1800 BSA A5 120 L ,30 BSA A6 240 L ,30 BSA A7 080 L800 45,8 BSA A8 220 L800 45,8 BSA A9 330 L800 45,8 BSA xFO+DC 1xFO+DC 2xFO+DC 1xFO+DC 2xFO+DC 1xFO+DC Bez zmian Bez zmian Bez zmian xFO+DC Bez zmian xFO+DC xFO+DC Bez zmian Bez zmian xFO+DC Nowa ant xFO+DC Nowa ant xFO+DC Nowa ant. Strona: 5

7 BT_43649_Chociwel_Rysunki_M2_01_02_ Lokalizacja anten sektorowych A1,2,3 (przeniesienie) oraz A7,8,9 (montaż) na nowo projektowanych konstrukcjach typu ramka. RRUS systemu L800 mocowane za antenami. RRUS11 zasilić w szafie S2 do istniejących bezpieczników 25A na panelu w szafie S1. Anteny A4,5,6 bez zmian. Lokalizacja RRUS systemu G900/U900 oraz L1800 bez zmian. 10. Opis stacji bazowej anteny łączności mikrofalowej Stan istniejący i projektowany Antena Azymut Średnica Typ anteny Wysokość zawieszenia (oś anteny) Pasmo Długość kabla Typ kabla Status - [ ] [m] - [m n.p.t.] [GHz] [m] - - RL RLA(1) ,0 18,0-23,0 60 RG214 Dobra RL RLA(1) ,5 RLA(1) RG214 BT40984 WIELEŃ POMORSKI RL RLA(1) ,5 18,0-23,0 60 RG214 BT43296 SŁODKOWO RL RLA(1) ,0 18,0-23,0 60 RG214 ENEA RL RLA(1) ,0 18,0-23,0 60 RG214 PAŻP Lokalizacja anten łączności mikrofalowej istniejące anteny radioliniowe zawieszone są na wspornikach zamocowanych do elementów konstrukcyjnych wieży. Nie przewiduje się zamian w zakresie MW. 11. Opis stacji bazowej obsługa anten Anteny sektorowe dostęp do anten z istniejących pomostów obsługowych; Anteny radioliniowe dostęp do anten z istniejących pomostów obsługowych.; 12. Opis stacji bazowej trasy kablowe Stan istniejący Rozprowadzenie kabli na poziomie anten po istniejących uchwytach kablowych Pion kablowy stalowa drabina kablowa o szerokości 400 mm Stan projektowany Rozprowadzenie kabli na poziomie anten j.w Pion kablowy j.w. 13. Opis stacji bazowej zasilanie Stan istniejący Sposób zasilania licznik zakładu energetycznego Miejsce wpięcia rozdzielnia NN Istniejące zabezpieczenie przedlicznikowe zgodnie z warunkami z ZE, 25A/16kW Stan projektowany Sposób zasilania j.w Miejsce wpicia j.w. Strona: 6

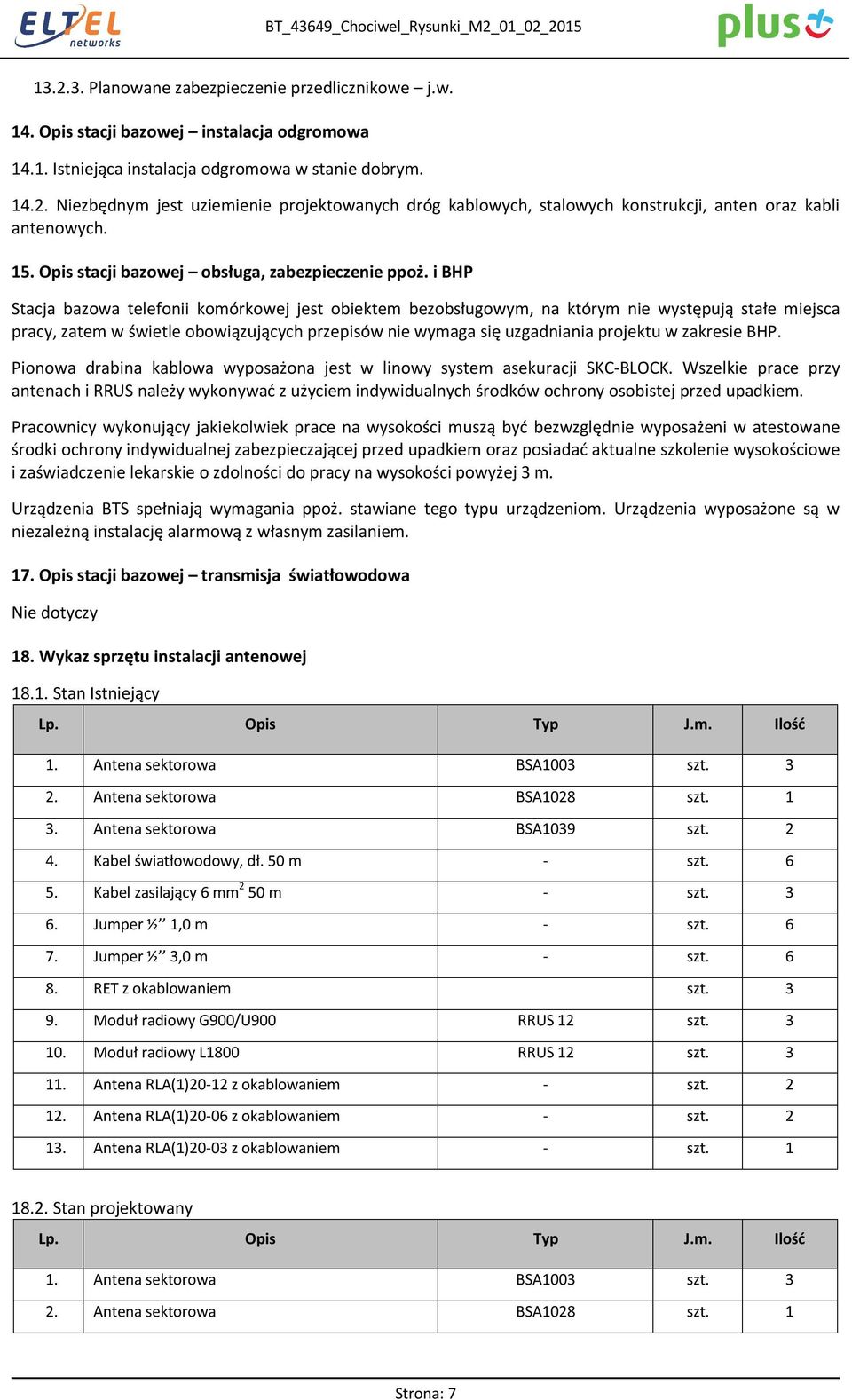

8 BT_43649_Chociwel_Rysunki_M2_01_02_ Planowane zabezpieczenie przedlicznikowe j.w. 14. Opis stacji bazowej instalacja odgromowa Istniejąca instalacja odgromowa w stanie dobrym Niezbędnym jest uziemienie projektowanych dróg kablowych, stalowych konstrukcji, anten oraz kabli antenowych. 15. Opis stacji bazowej obsługa, zabezpieczenie ppoż. i BHP Stacja bazowa telefonii komórkowej jest obiektem bezobsługowym, na którym nie występują stałe miejsca pracy, zatem w świetle obowiązujących przepisów nie wymaga się uzgadniania projektu w zakresie BHP. Pionowa drabina kablowa wyposażona jest w linowy system asekuracji SKC-BLOCK. Wszelkie prace przy antenach i RRUS należy wykonywać z użyciem indywidualnych środków ochrony osobistej przed upadkiem. Pracownicy wykonujący jakiekolwiek prace na wysokości muszą być bezwzględnie wyposażeni w atestowane środki ochrony indywidualnej zabezpieczającej przed upadkiem oraz posiadać aktualne szkolenie wysokościowe i zaświadczenie lekarskie o zdolności do pracy na wysokości powyżej 3 m. Urządzenia BTS spełniają wymagania ppoż. stawiane tego typu urządzeniom. Urządzenia wyposażone są w niezależną instalację alarmową z własnym zasilaniem. 17. Opis stacji bazowej transmisja światłowodowa Nie dotyczy 18. Wykaz sprzętu instalacji antenowej Stan Istniejący Lp. Opis Typ J.m. Ilość 1. Antena sektorowa BSA1003 szt Antena sektorowa BSA1028 szt Antena sektorowa BSA1039 szt Kabel światłowodowy, dł. 50 m - szt Kabel zasilający 6 mm 2 50 m - szt Jumper ½ 1,0 m - szt Jumper ½ 3,0 m - szt RET z okablowaniem szt Moduł radiowy G900/U900 RRUS 12 szt Moduł radiowy L1800 RRUS 12 szt Antena RLA(1)20-12 z okablowaniem - szt Antena RLA(1)20-06 z okablowaniem - szt Antena RLA(1)20-03 z okablowaniem - szt Stan projektowany Lp. Opis Typ J.m. Ilość 1. Antena sektorowa BSA1003 szt Antena sektorowa BSA1028 szt. 1 Strona: 7

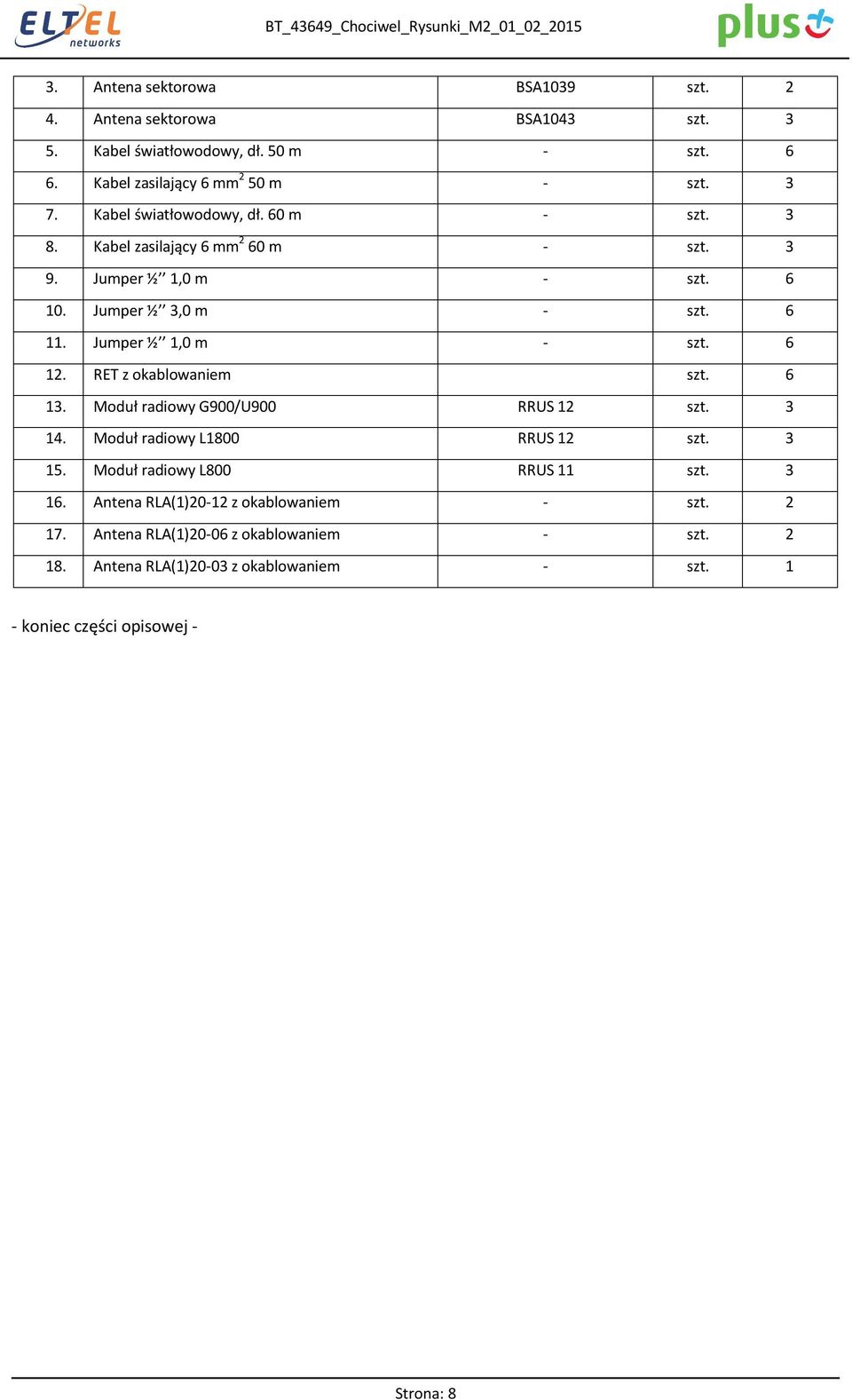

9 BT_43649_Chociwel_Rysunki_M2_01_02_ Antena sektorowa BSA1039 szt Antena sektorowa BSA1043 szt Kabel światłowodowy, dł. 50 m - szt Kabel zasilający 6 mm 2 50 m - szt Kabel światłowodowy, dł. 60 m - szt Kabel zasilający 6 mm 2 60 m - szt Jumper ½ 1,0 m - szt Jumper ½ 3,0 m - szt Jumper ½ 1,0 m - szt RET z okablowaniem szt Moduł radiowy G900/U900 RRUS 12 szt Moduł radiowy L1800 RRUS 12 szt Moduł radiowy L800 RRUS 11 szt Antena RLA(1)20-12 z okablowaniem - szt Antena RLA(1)20-06 z okablowaniem - szt Antena RLA(1)20-03 z okablowaniem - szt. 1 - koniec części opisowej - Strona: 8

10

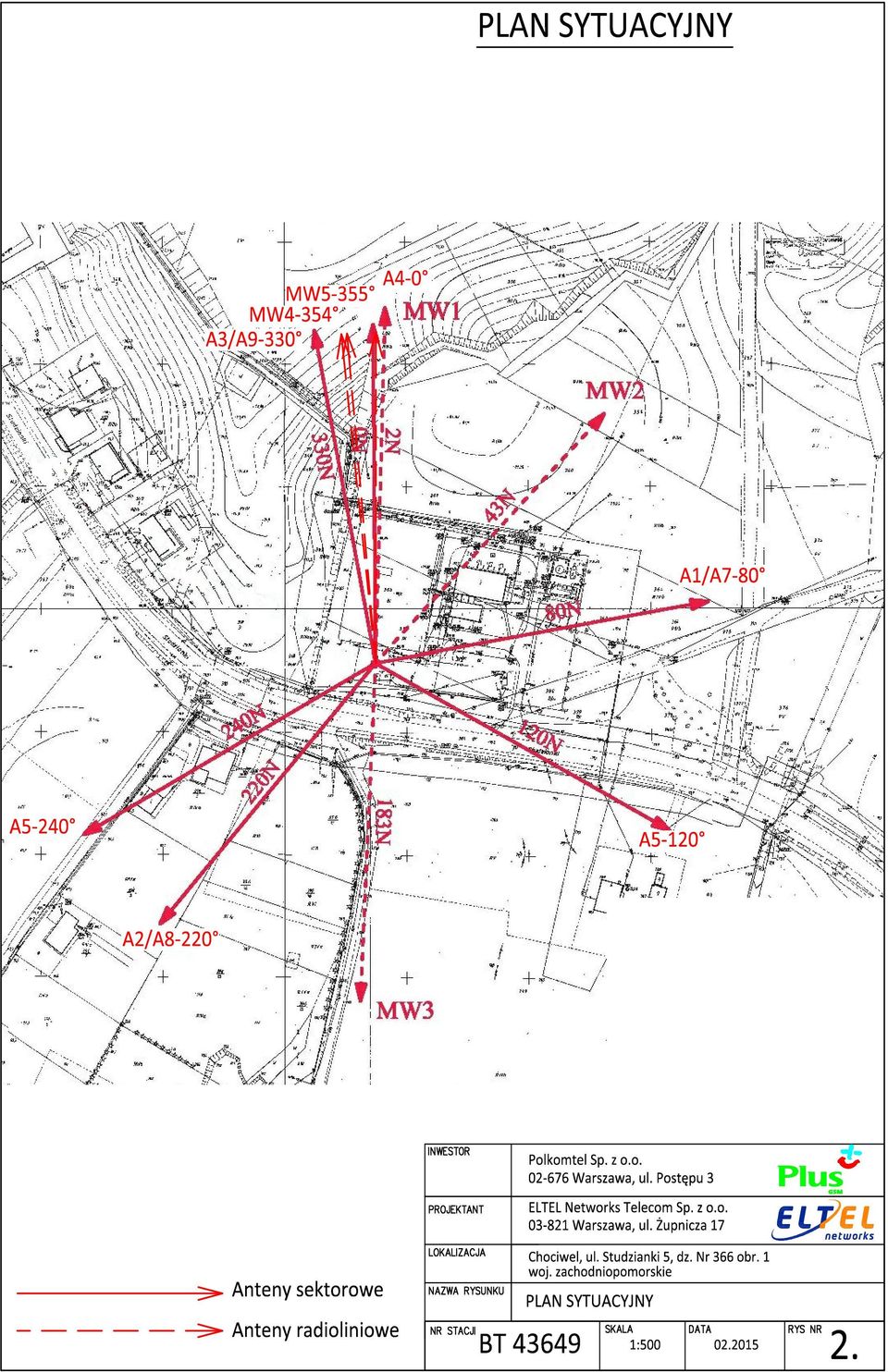

11

12

13

14

15

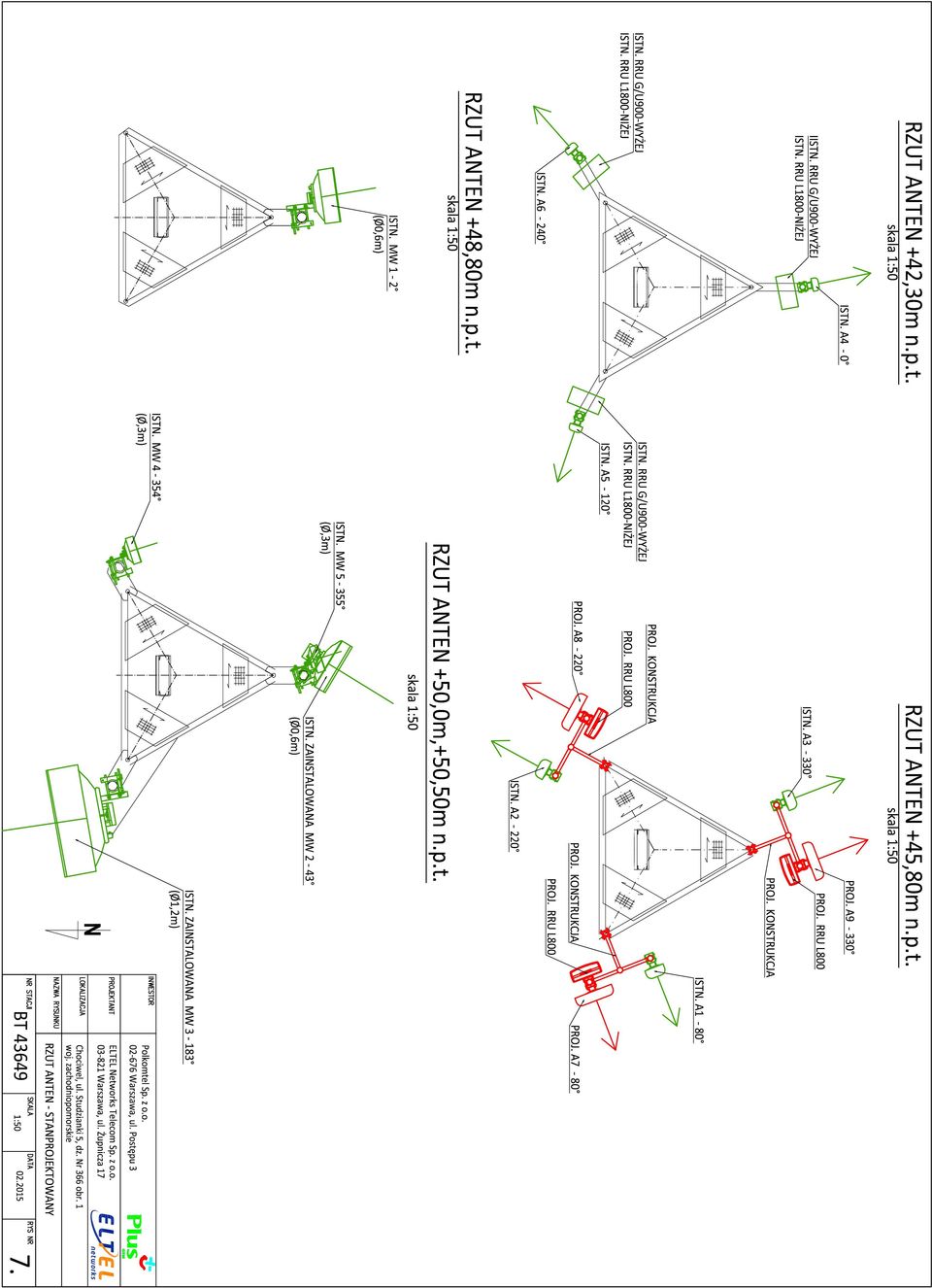

16

17

18

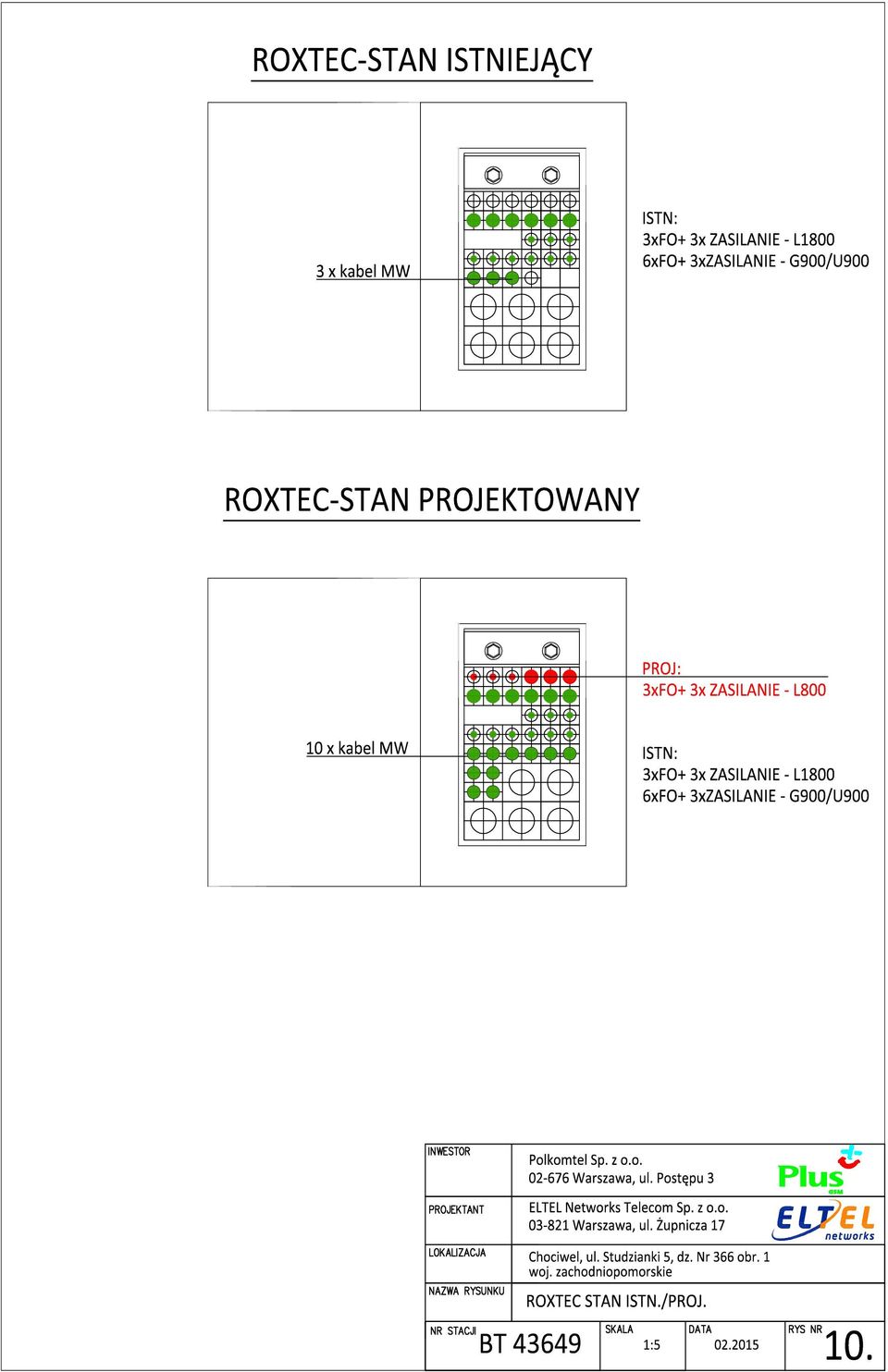

19

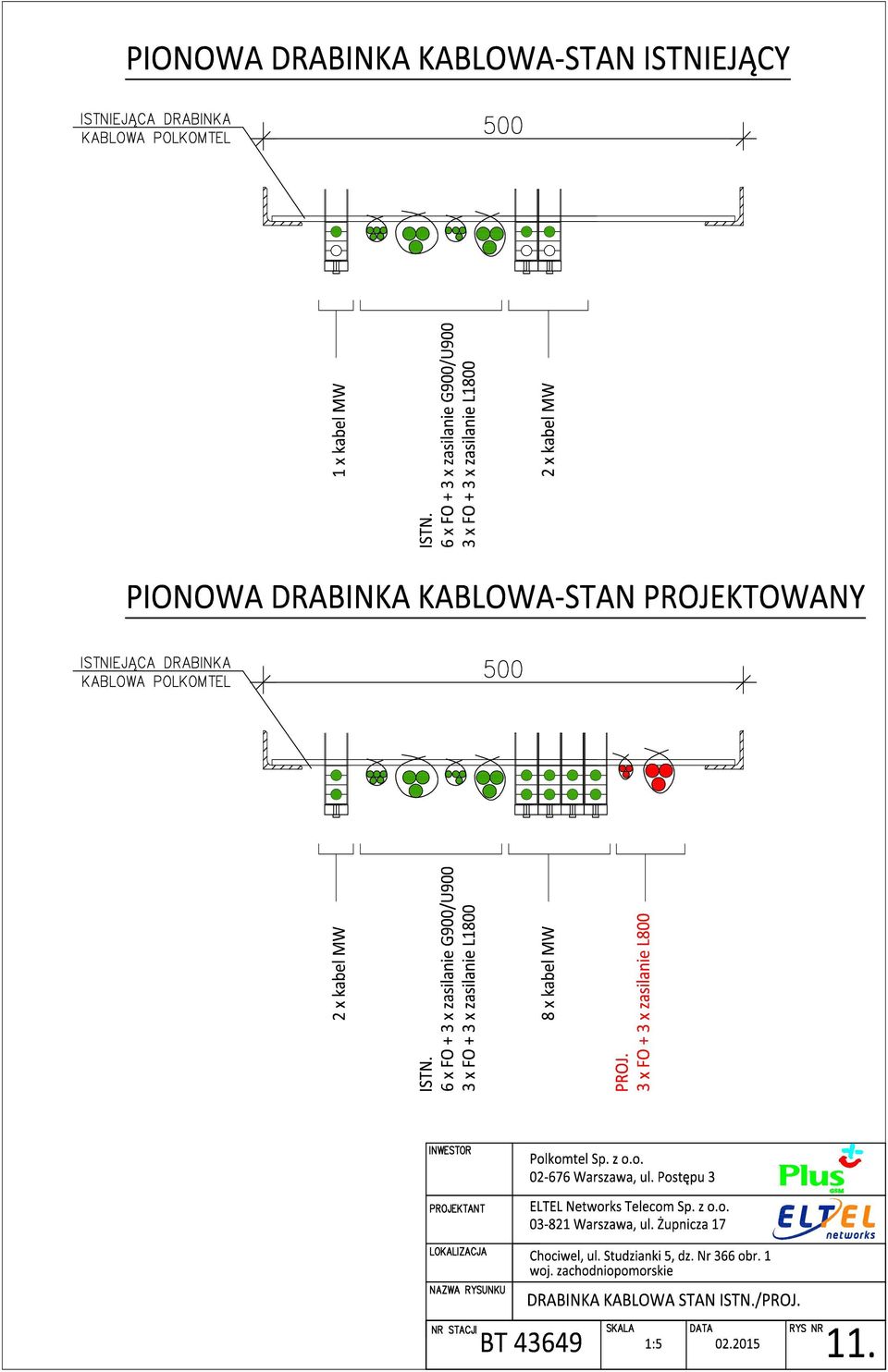

20

21

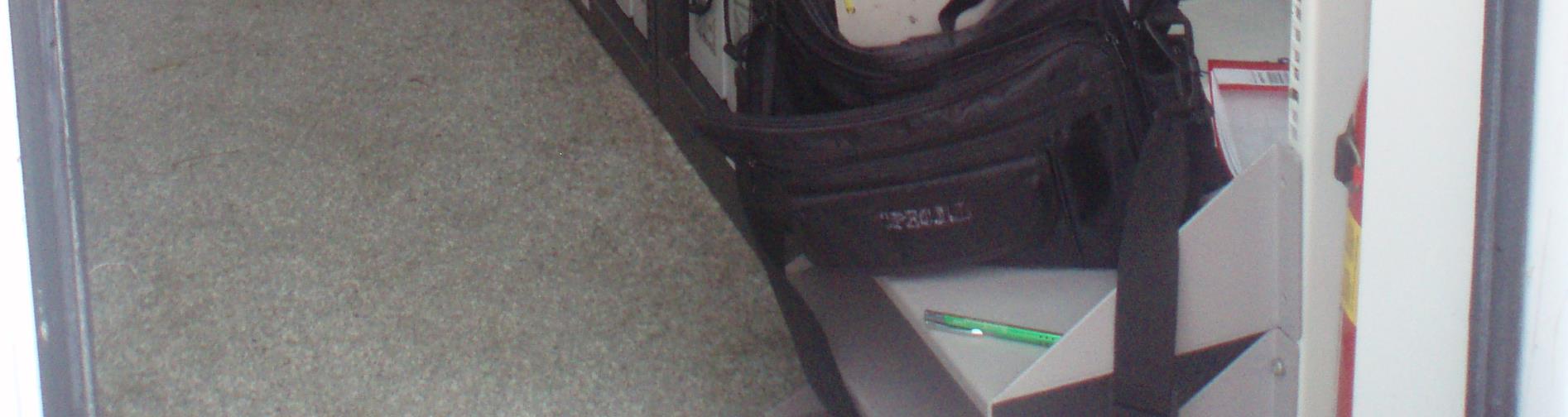

22 BT_43649_Chociwel Polkomtel Sp z o.o. Technical Review Report III CZEŚĆ ZDJĘCIOWA Wnętrze kontenera Doc. No.: PK-XXX-XXXX-XXX Departament Technologii Sieciowych Date : Issue: A.06 Proprietary Information Page : 1 of 4 File Name: Author Name:

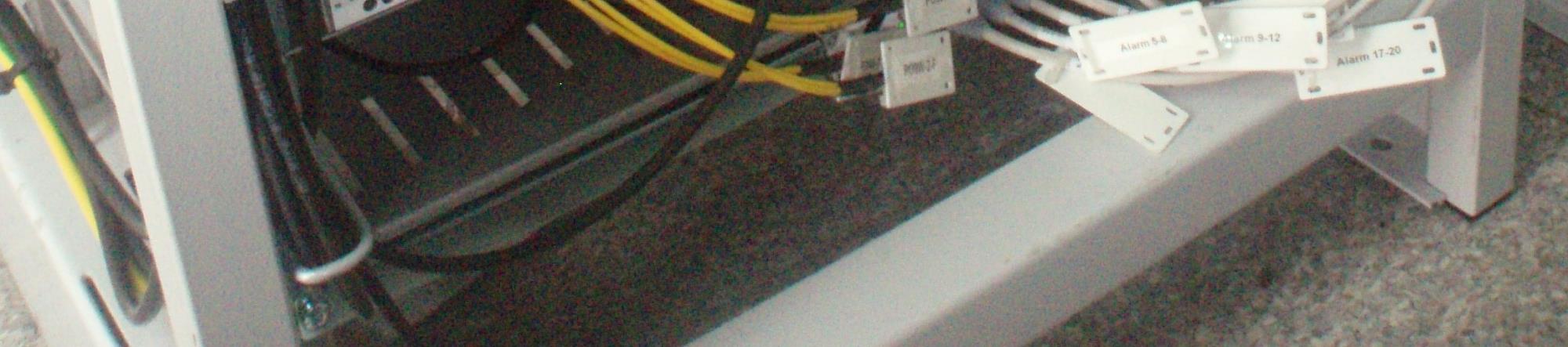

23 BT_43649_Chociwel Polkomtel Sp z o.o. Technical Review Report Szafa S1 miejsce montażu DUL800. Doc. No.: PK-XXX-XXXX-XXX Issue: A.06 File Name: Author Name: Departament Technologii Sieciowych Date : Proprietary Information Page : 2 of 4

24 BT_43649_Chociwel Polkomtel Sp z o.o. Technical Review Report.Szafu (od lewej) S2, S2a, S3. Przepust kablowy i drabina kablowa. Doc. No.: PK-XXX-XXXX-XXX Issue: A.06 File Name: Author Name: Departament Technologii Sieciowych Date : Proprietary Information Page : 3 of 4

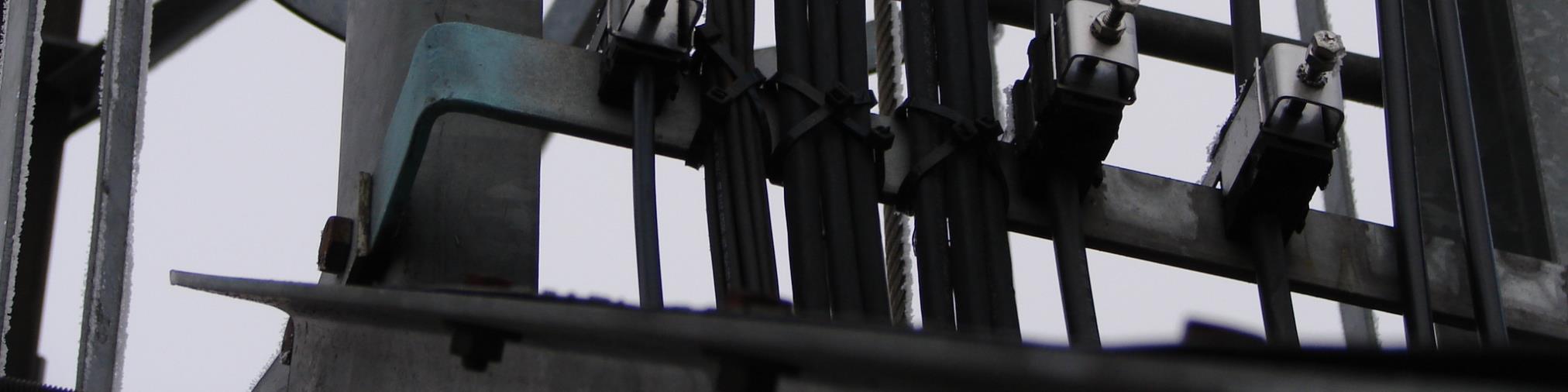

25 BT_43649_Chociwel Polkomtel Sp z o.o. Technical Review Report Wieża lokalizacja anten. Doc. No.: PK-XXX-XXXX-XXX Departament Technologii Sieciowych Date : Issue: A.06 Proprietary Information Page : 4 of 4 File Name: Author Name:
