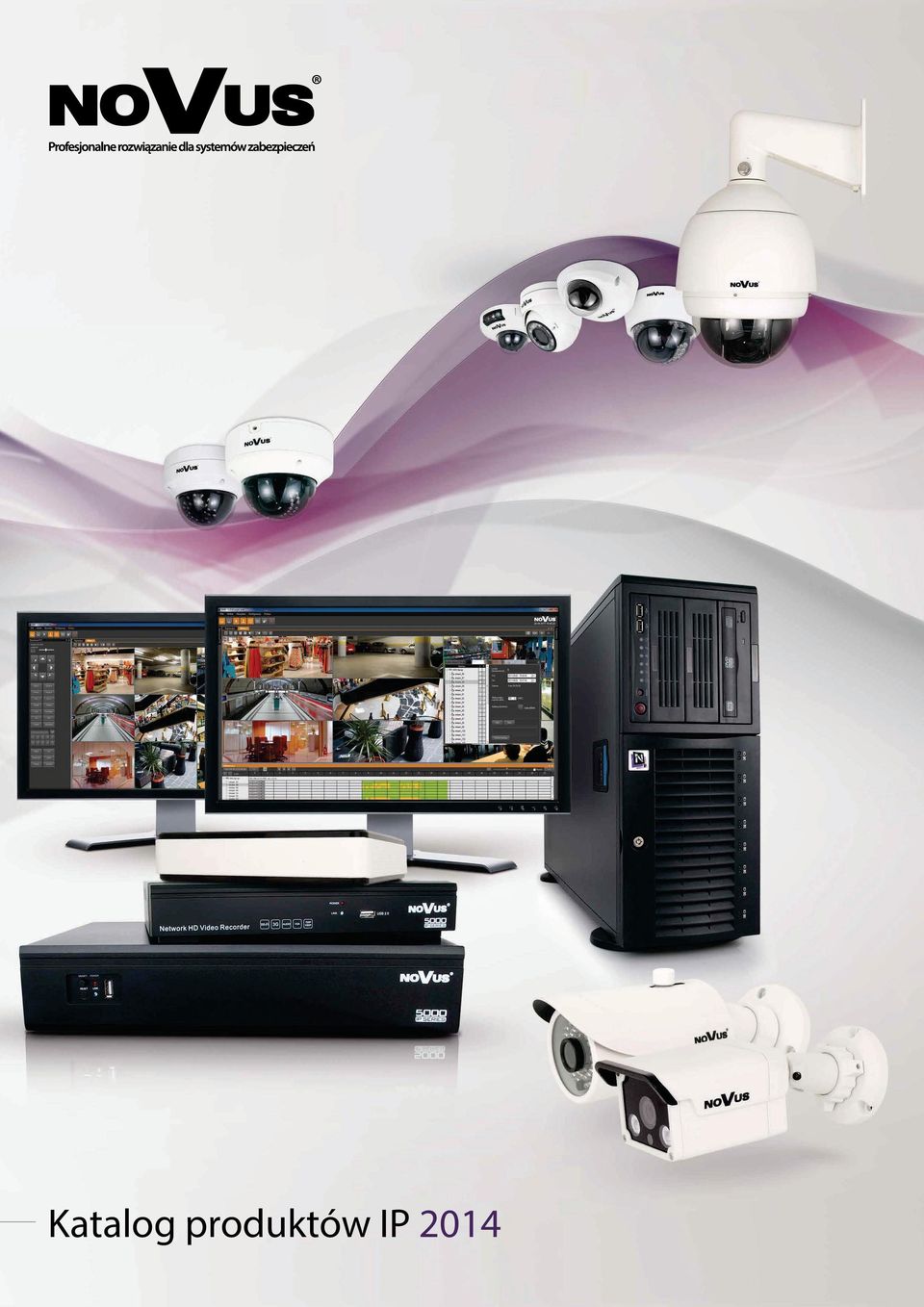

1 Katalog produktów IP 2014

2

3 spis treści wprowadzenie...4 oprogramowanie NMS...6 kamery IP obiektywy oświetlacz IR rejestratory sieciowe...70 rejestratory sieciowe stand-alone...79 rejestratory sieciowe PC-based...89 stacja kliencka PC-based...93 monitory LCD obudowy, uchwyty, adaptery i akcesoria urządzenia do transmisji IP urządzenia ochronne IP Konstrukcja i dane techniczne urządzeń mogą ulec zmianie w dowolnym czasie i bez uprzedzenia. Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia.

4 Nowa, niezwykle szeroka oferta produktów IP! W związku z dynamicznym rozwojem technologii IP i jej rosnącym znaczeniem na rynku, zdecydowaliśmy się wprowadzić nowe modele kamer i rejestratorów sieciowych. Nowe modele mają jeszcze lepsze parametry pracy i jeszcze szerszy wachlarz zastosowań, dzięki czemu można z łatwością wybrać produkt najlepiej odpowiadający potrzebom konkretnej instalacji, zarówno pod względem cech, funkcjonalności, jak również dostępnych środków finansowych. Pełna kompatybilność urządzeń W oparciu o produkty marki NOVUS możesz zaprojektować kompletny i niezawodny system monitoringu. Nowe kamery IP współpracują z rejestratorami sieciowymi, co zapewnia poprawne funkcjonowanie całego systemu. Kamery są automatycznie wykrywane przez rejestrator i mogą być obsługiwane z poziomu menu NVR-a (obsługa audio, alarmów i zdarzeń z detekcji ruchu). Zaimplementowany protokół ONVIF (Open Network Video Interface Forum) Standard ONVIF pozwala na bezproblemowe integrowanie urządzeń różnych producentów, które działają w technologii IP. To bardzo ważne ze względu na możliwość rozbudowy systemu. Od 2010 roku jesteśmy członkiem forum ONVIF. Na bieżąco śledzimy zmiany w protokole i wprowadzamy je do naszych urządzeń. Kamery i rejestratory sieciowe marki NOVUS bazują na protokole ONVIF, dzięki czemu mogą współpracować z innymi urządzeniami z zaimplementowanym standardem ONVIF. 4 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

5 TECHNOLOGIA IP W 3 WYMIARACH ROZWIĄZANIA DLA KAŻDEGO OBIEKTU Doskonała ochrona każdego obiektu: sklep, stacja benzynowa, osiedle, centrum handlowe, hala produkcyjna, szkoła, bank, biurowiec, miasto, stadion, lotnisko Wszystkie urządzenia z rodziny produktów NOVUS IP obsługują standard ONVIF KAMERY IP seria 3000 seria 5000 seria 7000 REJESTRATORY SIECIOWE seria 3000 seria Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 5

6 Profesjonalne oprogramowanie do monitoringu wizyjnego IP Oprogramowanie NMS zostało nagrodzone Złotym Medalem XX Międzynarodowych Targów Zabezpieczeń SECUREX 2014! NMS NVR 2400 kl/s Wydajność Oprogramowanie NMS umożliwia tworzenie systemów rejestracji i podglądu, zbudowanych z nieograniczonej liczby kamer IP. Wielkość systemu ograniczona jest jedynie wydajnością sprzętu, tzn. platform komputerowych oraz elementów sieci. Program NMS bardzo efektywnie wykorzystuje zasoby serwera, na którym jest zainstalowany. W oparciu o jeden serwer NMS można stworzyć stabilny system obsługujący do 50 kamer o rozdzielczości Full HD. Wykorzystując odpowiedni serwer i stosowną liczbę dysków twardych możemy rejestrować łącznie do 2400 kl/s w jakości Full HD. Dla porównania, klasyczne rejestratory stosowane w systemach z kamerami analogowymi, pozwalają na rejestrację maksymalnie 32 kanałów z prędkością 800 kl/s w rozdzielczości CIF, czyli prawie 4 razy gorszej niż HD 720p. 6 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

7 Koszty Program NMS jest dystrybuowany bezpłatnie wraz z kamerami IP marki NOVUS. Licencja na użytkowanie programu jest bezpłatna bez względu na wielkość systemu, liczbę urządzeń, wielkość bazy danych z nagraniami itd. Kupując kamerę IP marki NOVUS otrzymamy w zestawie w pełni funkcjonalny program do stworzenia systemu monitoringu IP. Co ważne, system może być z czasem rozbudowywany o kolejne elementy i nie wymaga to żadnych dodatkowych opłat. Jedynym ograniczeniem są możliwości sprzętu, na jakim instalowane jest oprogramowanie. Elastyczność zastosowań Instalując oprogramowanie NMS sami decydujemy jak będzie ono w przyszłości wykorzystywane. Może to być klasyczna aplikacja, gdzie strumienie z kamer są jednocześnie rejestrowane i obserwowane przez operatora w jednej lokalizacji, na jednej stacji roboczej - wtedy należy zainstalować wersję NMS Serwer/Klient. Może to być również aplikacja przeznaczona wyłącznie do nagrywania - NMS Serwer lub wyłącznie do podglądu - NMS Klient. Wymagane są wtedy minimum dwie stacje robocze: co najmniej jeden serwer i co najmniej jeden klient NMS. W zależności od przeznaczenia stacji roboczej instalowana jest zoptymalizowana wersja programu. Stacją kliencką może być klasyczny komputer domowy lub nawet laptop. Różnorodność zastosowań sprawia, że program NMS jest odpowiedni zarówno dla małych systemów z czterema kamerami, jak też rozległych instalacji z kilkoma serwerami rejestrującymi i setkami kamer. Kamery IP Switch Prosty system oparty o jedną stację roboczą NMS Serwer/Klient Kamery IP Switch NMS Serwer NMS Klient Kamery IP Switch NMS Serwer Switch Kamery IP Switch NMS Serwer NMS Klient Złożony system oparty o specjalizowane stacje - NMS Serwer i NMS Klient Możliwość tworzenia systemów hybrydowych Oprogramowanie NMS obsługuje analogowe rejestratory cyfrowe serii H i B marki NOVUS. Do rejestratorów podłączamy kamery analogowe i poprzez sieć IP całą instalację łączymy z NMS-em. Dzięki temu w jednym systemie monitoringu mogą pracować jednocześnie kamery analogowe i kamery IP w dowolnej konfiguracji. To łatwy sposób rozbudowy i modernizacji już istniejących systemów analogowych. Wiele osób posiadających analogowe systemy CCTV nie przechodzi na technologię IP, ponieważ nie wie, co zrobić z funkcjonującymi kamerami i przerastają ich koszty budowy nowej instalacji od podstaw. W im przypadku monitoring hybrydowy jest doskonałym rozwiązaniem, ponieważ pozwala na stopniową wymianę urządzeń i korzystanie z nowoczesnych rozwiązań, które oferują sieciowe systemy monitoringu. Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 7

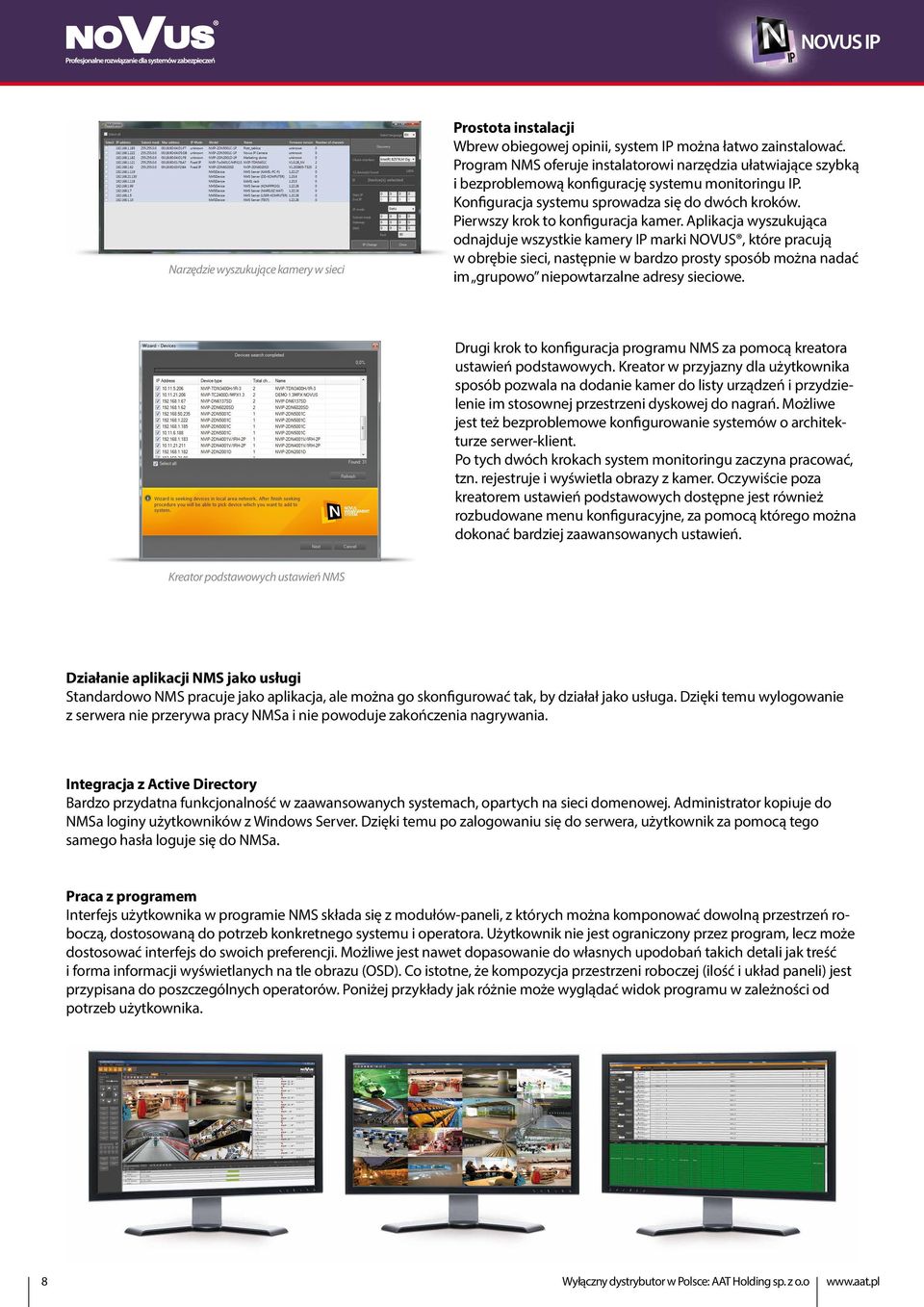

8 Narzędzie wyszukujące kamery w sieci Prostota instalacji Wbrew obiegowej opinii, system IP można łatwo zainstalować. Program NMS oferuje instalatorowi narzędzia ułatwiające szybką i bezproblemową konfigurację systemu monitoringu IP. Konfiguracja systemu sprowadza się do dwóch kroków. Pierwszy krok to konfiguracja kamer. Aplikacja wyszukująca odnajduje wszystkie kamery IP marki NOVUS, które pracują w obrębie sieci, następnie w bardzo prosty sposób można nadać im grupowo niepowtarzalne adresy sieciowe. Drugi krok to konfiguracja programu NMS za pomocą kreatora ustawień podstawowych. Kreator w przyjazny dla użytkownika sposób pozwala na dodanie kamer do listy urządzeń i przydzielenie im stosownej przestrzeni dyskowej do nagrań. Możliwe jest też bezproblemowe konfigurowanie systemów o architekturze serwer-klient. Po tych dwóch krokach system monitoringu zaczyna pracować, tzn. rejestruje i wyświetla obrazy z kamer. Oczywiście poza kreatorem ustawień podstawowych dostępne jest również rozbudowane menu konfiguracyjne, za pomocą którego można dokonać bardziej zaawansowanych ustawień. Kreator podstawowych ustawień NMS Działanie aplikacji NMS jako usługi Standardowo NMS pracuje jako aplikacja, ale można go skonfigurować, by działał jako usługa. Dzięki temu wylogowanie z serwera nie przerywa pracy NMSa i nie powoduje zakończenia nagrywania. Integracja z Active Directory Bardzo przydatna funkcjonalność w zaawansowanych systemach, opartych na sieci domenowej. Administrator kopiuje do NMSa loginy użytkowników z Windows Server. Dzięki temu po zalogowaniu się do serwera, użytkownik za pomocą tego samego hasła loguje się do NMSa. Praca z programem Interfejs użytkownika w programie NMS składa się z modułów-paneli, z których można komponować dowolną przestrzeń roboczą, dostosowaną do potrzeb konkretnego systemu i operatora. Użytkownik nie jest ograniczony przez program, lecz może dostosować interfejs do swoich preferencji. Możliwe jest nawet dopasowanie do własnych upodobań ich detali jak treść i forma informacji wyświetlanych na tle obrazu (OSD). Co istotne, że kompozycja przestrzeni roboczej (ilość i układ paneli) jest przypisana do poszczególnych operatorów. Poniżej przykłady jak różnie może wyglądać widok programu w zależności od potrzeb użytkownika. 8 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

9 Do wykorzystania przy komponowaniu przestrzeni roboczej użytkownik ma następujące panele: 4 panele wideo z niezależnymi podziałami Panel PTZ Panel sterowania odtwarzaniem Panel raportowania o zdarzeniach bieżących Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o Panel statusu urządzeń Panel zarządzania strumieniami w trybie pracy serwer-klient 9

10 Panele konfiguracji urządzeń, nagrywania, użytkowników i aplikacji Panel map interaktywnych Panel rejestru programu i urządzeń Panel zarządzania przestrzenią dyskową Panel konfiguracji scenariuszy automatycznych reakcji systemu na zaistniałe zdarzenia 10 NMS Serwer Praca wielomonitorowa - jednoczesne wyświetlanie aplikacji na wielu monitorach; bardzo przydatna opcja, gdy trzeba jednocześnie korzystać z wielu funkcji programu Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

11 Wsparcie dla strumieni megapikselowych Jedną z większych zalet systemów monitoringu IP jest możliwość rejestracji obrazów w wysokiej rozdzielczości (1 Mpx, 2 Mpx,...). Oprogramowanie NMS pozwala na odbieranie, nagrywanie, odtwarzanie i wysyłanie do stacji klienckich strumieni o rozdzielczości od CIF do 5 Mpx. Kamery o różnych rozdzielczościach mogą być bez przeszkód łączone w ramach jednej instalacji. Dzięki temu można np. zainwestować w droższe kamery megapikselowe tylko w miejscach, gdzie są one naprawdę potrzebne. Aby w pełni wykorzystać możliwości kamer megapikselowych i wydobyć z obrazu istotne szczegóły, warto posłużyć się funkcją zoomu cyfrowego. Obraz 5 Mpx przeskalowany do rozmiarów monitora Obraz 5 Mpx powiększony lokalnie za pomocą zoom u cyfrowego Kamery IP Strumień wysokiej jakości i rozdzielczości Strumień lekki - dostosowany do transmisji w internecie NMS Serwer Wsparcie dla kamer wielostrumieniowych Oprogramowanie NMS umożliwia efektywne wykorzystywanie zalet kamer wielostrumieniowych. Aplikacja pozwala zarządzać każdym strumieniem kamery osobno. Dzięki temu można np. stworzyć system o architekturze serwer-klient, gdzie strumienie wysokiej jakości i rozdzielczości są nagrywane lokalnie, a strumienie o niższych parametrach wysyłane do odległych stacji klienckich przez Internet. NMS Klient Inteligentne nagrywanie Program NMS oferuje bardzo rozbudowany moduł konfiguracji nagrywania strumieni docierających z kamer IP. Co najważniejsze, materiał wideo z każdej kamery może być nagrywany z odrębnymi ustawieniami. Nagrywanie może być prowadzone w trybie ciągłym lub tylko po wystąpieniu zdarzenia. Można nagrywać pełny strumień albo jedynie klatki bazowe, np. z kamer o mniejszym znaczeniu. Tryb nagrywania konfiguruje się w zaawansowanym harmonogramie ustawień. Panel definiowania harmonogramów i trybów nagrywania dla poszczególnych kamer Dzięki niezależnemu przydzielaniu przestrzeni dyskowej dla każdej kamery z osobna, można też regulować czas nagrywania z danej kamery. Bardziej istotnym strumieniom można przydzielić więcej przestrzeni dyskowej, a co za tym idzie, ich czas przechowywania będzie dłuższy. Operator otrzymuje informacje o przewidywanym czasie rejestracji poszczególnych strumieni w oparciu o ilość przydzielonej przestrzeni dyskowej oraz wybrane ustawienia nagrywania. Panel pozwalający na przydzielanie przestrzeni dyskowej poszczególnym kamerom Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 11

12 Automatyczna obsługa zdarzeń Program NMS pozwala stworzyć listę scenariuszy automatycznych reakcji na zaistniałe zdarzenia. Dzięki temu system wspomaga pracę operatora lub całkowicie go zastępuje w systemach bezobsługowych. O zaistniałych zdarzeniach program może poinformować operatora lub administratora systemu na różne sposoby. NMS może też spowodować określone interakcje pomiędzy elementami systemu. Panel definiowania scenariuszy reakcji systemu na zdarzenia Do dyspozycji administratora systemu są następujące rodzaje reakcji, których może użyć przy tworzeniu scenariuszy: wysłanie zdjęcia lub sekwencji wideo na podany adres lub serwer ftp, wysterowanie wyjścia cyfrowego dowolnego urządzenia, uruchomienie nagrywania napadowego, odtworzenie komunikatu dźwiękowego, uruchomienie dowolnej funkcji na dowolnej kamerze PTZ, wysłanie wiadomości sms, wyświetlanie obrazu z dowolnej kamery w oknie alarmowym, wyświetlenie komunikatu tekstowego. Przykłady scenariuszy reakcji: Zdarzenie Przykład 1: Do wejścia cyfrowego podłączony jest dzwonek domofonu. Po jego naciśnięciu system może automatycznie wysłać w odpowiedni preset kamerę obrotową, aby pokazała gościa. Jednocześnie operator na recepcji budynku zostaje zaalarmowany sygnałem dźwiękowy, a w okienku wyświetla się obraz tylko z kamery pokazującej wejście. Reakcja Reakcja Reakcja Zdarzenie Przykład 2: Po wykryciu ruchu w pomieszczeniu o ograniczonym dostępie, system każdorazowo powiadomi o tym fakcie sms em i em osobę na kierowniczym stanowisku. 12 Reakcja Reakcja Reakcja Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

13 Harmonogram zdarzeń Scenariusze alarmowe mogą być realizowane w oparciu o harmonogram. W zależności od potrzeb można przypisać każdy scenariusz typu akcja-reakcja do określonej pory dnia lub konkretnego dnia w tygodniu. Tryb odtwarzania Okno wideo w trybie mieszanym - jedna z kamer znajduje się w trybie odtwarzania Odtwarzanie nagrań Oprogramowanie NMS oferuje efektywne metody wyszukiwania i odtwarzania nagrań. Użytkownik ma do dyspozycji specjalny panel pozwalający przeglądać bazę nagrań i sterować procesem odtwarzania. Najważniejszym elementem tego panelu jest graf obrazujący kolorami tryby nagrywania na osi czasu. Graf można skalować, co pozwala na szybkie przemieszczanie się w obrębie nagrań z całej doby, jak również precyzyjne wyszukiwanie nagrań z dokładnością do kilku sekund. Podczas odtwarzania dostępne są funkcje przyspieszania i spowalniania odtwarzania, odtwarzania klatka po klatce i odtwarzania do tyłu. Interesującą funkcją jest możliwość łączenia w jednym widoku dowolnej ilości kamer odtwarzanych i kamer w trybie na żywo. Dzięki temu można np. porównywać nagrania z bieżącym widokiem z tej samej kamery. Oprócz wyszukiwania po czasie dostępna też jest opcja przeszukiwania rejestru programu pod kątem konkretnych zdarzeń i odtwarzania nagrań powiązanych ze zdarzeniami. Administrator może określić limit czasowy przy przeglądaniu nagrań dla każdego operatora (np. tylko nagrania z ostatnich 10 minut, z ostatnich 2 godzin lub z ostatniego dnia). Panel podglądu bieżących zdarzeń z urządzeń zewnętrznych i z samej aplikacji Rejestr zdarzeń bieżących Istotną rolą programu pracującego jako system monitoringu jest informowanie operatora o wszelkich istotnych zdarzeniach zaistniałych w systemie. Kluczem do sprawnej współpracy na linii operator-program jest przekazanie wszystkich istotnych informacji i ani jednej zbędnej. Nadmiar informacji powoduje, że zmniejsza się czujność operatora i z czasem zaczyna on ignorować ważne dane. NMS w odróżnieniu od wielu innych programów pozwala bardzo precyzyjnie określić, które informacje mają być pokazywane na ekranie, a które tylko zarejestrowane, ale nie wyświetlane na żywo do wiadomości operatora. W przykładzie obok bardzo ważna informacja została wyświetlona na pomarańczowym tle, a mniej istotne na zielonym, chociaż równie dobrze mogłyby wcale nie być wyświetlone. Do każdego zdarzenia operator może dodać notatkę i tym samym potwierdzić odczytanie informacji. Obsługa POS Program umożliwia przechwytywanie danych tekstowych z kas fiskalnych, systemów kontroli dostępu, bankomatów itp. Dzięki temu operator może konfrontować obraz z kamery z danymi tekstowymi, np. z paragonu lub karty pracowniczej. Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 13

14 Kopia zapasowa ustawień Konfigurując wiele stacji roboczych w jednej lokalizacji może okazać się, że większość tych ustawień jest identyczna lub bardzo podobna. Aby umożliwić wielokrotne wykorzystanie raz dokonanych ustawień, stworzono w programie NMS moduł kopii zapasowej ustawień. Dzięki precyzyjnemu podzieleniu ustawień na szereg modułów tematycznych można sprawnie korzystać z zapisanych wcześniej konfiguracji i tworzyć pożądane w danym momencie kombinacje. Opcje dostępne przy tworzeniu kopii zapasowej ustawień Uprawnienia Dostęp do poszczególnych elementów programu NMS, jak również do poszczególnych kamer/strumieni może być precyzyjnie przypisany do każdego użytkownika. Dzięki temu można realizować różne scenariusze, np.: udostępnienie ochronie obiektu tylko kamer z bram wejść i jednoczesne zablokowanie dostępu do kamer w pomieszczeniach (Rys. 1) udostępnienie recepcji wybranych kamer w trybie na żywo bez możliwości odtwarzania (Rys. 2) udostępnienie managerowi dostępu do wszystkich kamer bez możliwości ich odłączenia lub dodania nowych (Rys. 3) powiadamianie wszystkich operatorów, oprócz administratora, o wykryciu ruchu w polu widzenia kamer itd. (Rys. 4) wprowadzenie niezależnych stref prywatności dla każdego operatora Rys. 1 Rys. 2 Rys. 3 Rys. 4 Dwukierunkowe audio Po podłączeniu mikrofonu, można z poziomu NMSa wygłaszać komunikaty poprzez głośniki podłączone do kamer. Funkcja ta jest bardzo użyteczna w monitoringu miast. Odtwarzacz nagrań NMS Umożliwia odtworzenie nagrań z NMSa na dowolnym komputerze. 14 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

15 Integracja z systemem alarmowym Program NMS pozwala zintegrować system monitoringu wizyjnego z systemem alarmowym DSC. Program komunikuje się z centralą alarmową poprzez port RS lub sieć Ethernet (po zastosowaniu konwertera) i monitoruje na bieżąco stan poszczególnych elementów systemu alarmowego. Stan ten jest wizualizowany w specjalnym panelu programu NMS lub na panelu map (każdy element systemu alarmowego ma dedykowaną interaktywną ikonkę). Zdarzenia z systemu alarmowego są zapisywane w rejestrze programu NMS, dzięki temu można później wyszukiwać nagrania skojarzone ze zdarzeniami z systemu alarmowego. Z interfejsu programu NMS można że aktywnie sterować działaniem systemu alarmowego, np. uzbroić i rozbroić partycję systemu alarmowego, skasować alarmy. Interaktywna mapa Wielopoziomowe interaktywne mapy Mapy obiektu w programie NMS pozwalają na szybki i intuicyjny dostęp do obrazu z kamer za pomocą ikon. Na mapie rozmieszczone są ikony symbolizujące kamery oraz elementy systemu, ie jak czujki alarmowe, kontrony, syreny itp. Naciśnięcie na ikonę wybranego elementu pozwala natychmiast uzyskać obraz z kamery lub uruchomić elementy automatyki budynkowej. Dodatkowo, ikony sygnalizują na bieżąco (poprzez zmianę kolorów) zdarzenia powiązane z danym elementem, pozwalając tym samym na szybką ocenę stanu obiektu. Funkcja wizualizacji jest szczególnie istotna w rozbudowanych systemach składających się z kilkudziesięciu kamer rozmieszczonych w różnych miejscach obiektu. Wyszukiwanie ich po nazwie na liście urządzeń jest znacznie mniej wygodne niż odnalezienie w odpowiednim miejscu na mapie odwzorowującej realny obiekt. W przypadku złożonych systemów pomocne jest podzielenie ich na kilka logicznych podsystemów i stworzenie kilku map, pomiędzy którymi użytkownik porusza się używając odnośników (podobnie jak nawigując na stronach www). Panel edytora służący do przygotowania własnych map Stworzenie mapy jest łatwe i szybkie dzięki intuicyjnemu edytorowi. Jako tło mapy może być użyty dowolny obraz w formacie graficznym. Może to być zdjęcie obiektu, plan budynku lub stworzona od podstaw, dogodna dla użytkownika wizualizacja obiektu objętego monitoringiem. Na tle mapy umieszcza się gotowe ikony elementów systemu monitoringu pobierane z przybornika. Wygląd i rozmieszczenie ikon można dowolnie edytować. Aby mapa stała się interaktywna należy powiązać ikonki z odpowiednimi elementami systemu monitoringu, definiując której kamerze odpowiada dana ikonka. Dzięki temu po kliknięciu na wybraną ikonkę automatycznie wyświetli się obraz z przypisanej do niej kamery. Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 15

16 PTZ Oprogramowanie NMS pozwala sterować kamerami obrotowymi (w tym megapikselowymi) bezpośrednio na obrazie z kamery. Ruchy kursora i rolki myszki przetwarzane są przez program na komendy sterujące. Dostępny jest też klasyczny panel PTZ, gdzie oprócz kursorów kierunkowych dostępne są komendy zapisujące i wywołujące zdefiniowane funkcje kamery (np. presety, trasy). Panel PTZ Kamera PTZ Klawiatura NMS- DCZ (Videotec) Pogram NMS obsługuje również klawiaturę z dżojstikiem, podłączaną do stacji roboczej przez port USB. Z klawiatury można zarówno sterować kamerą, jak również realizować podstawowe funkcje programu NMS (np. przełączanie widoków, odtwarzanie). Zabezpieczenie dostępu Program NMS pozwala tworzyć rozległe systemy z wieloma stanowiskami serwerowymi i klienckimi. Aby zabezpieczyć serwery przed nieautoryzowanym dostępem, program NMS jest wyposażony w mechanizmy kontrolowania połączeń ze stacji klienckich. Każdy z serwerów posiada możliwość zdefiniowania listy dozwolonych adresów IP, które mogą się z nim łączyć i otrzymywać strumienie wideo. Dzięki tej funkcji nawet po podejrzeniu hasła nie jest możliwe połączenie się z danym serwerem z innego komputera niż dedykowany komputer kliencki. 16 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

17 KAMERY IP KOPUŁKOWE WANDALOODPORNE W OBUDOWIE KOMPAKTOWE SZYBKOOBROTOWE Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 17

18 Schemat nazewnictwa kamer IP NVIP-3DN7000V/IRH-2P NV IP - 3 DN V / IR H - 2P Oznaczenie produktów marki NOVUS NV Oznaczenie kategorii produktowej IP - dla kamer i rejestratorów IP (sieciowych) Rozdzielczość przetwornika w megapikselach 1 - la przetworników od 1 Mpx do 2 Mpx 2 -dla przetworników od 2 Mpx do 3 MPx 3 -dla przetworników od 3 Mpx do 5 MPx 5 - dla przetworników 5 MPx itd. Rodzaj kamery DN - dzienno-nocna z filtrem IR C -z elektroniczną funkcją dzień/noc Zasilanie P - PoE 1P - 12 VDC, PoE 2P - 12 VDC, 24 VAC, PoE lub 24 VAC, PoE H - grzałka (tylko gdy występuje) IR - oświetlacz podczerwieni (tylko gdy występuje) Typ kamery (kod literowy) D -kopułkowa V - kopułkowa wandaloodporna H -w obudowie C - kompaktowa (klasyczna) SD - szybkoobrotowa Oznaczenie serii Model kamery w serii 18 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

19 Cechy i funkcje urządzeń IP Brak korekcji IR Korekcja IR Obiektywy IR - korekcja aberracji Zastosowanie w obiektywach korekcji aberracji dla zakresu światła podczerwonego ma szczególne znaczenie w przypadku kamer dualnych (D&N) i monochromatycznych, pracujących przy świetle dziennym i sztucznym (gdzie znaczna część promieniowania przypada na zakres podczerwieni), bądź z oświetlaczami podczerwieni. Brak korekcji IR może skutkować utratą ostrości rejestrowanego obrazu. Dostępna w seriach: 5000 seria ip Format obiektywu Format obiektywu powinien być większy lub i sam jak format przetwornika kamery, z którą obiektyw współpracuje. Dopuszczalne jest zastosowanie obiektywu o większym formacie niż rozmiar przetwornika kamery (kąt widzenia zmniejsza się ok. 30%). Złe dobranie obiektywu powoduje np. rozmycie obrazu, winietowanie lub zawężenie kąta obserwacji. Dostępna w seriach: 5000 seria ip Dopuszczalne dopasowanie obiektywu - zawężony kąt obserwacji Format obiektywu - 1/2 Format przetwornika - 1/3" Niedopuszczalne dopasowanie obiektywu - winietowanie obrazu Format obiektywu - 1/4" Format przetwornika - 1/3" Prawidłowe dopasowanie obiektywu - obraz poprawny Format obiektywu - 1/3" Format przetwornika - 1/3" 3-osiowa regulacja położenia modułu kamerowego - 3-axis Funkcja 3-osiowej regulacji położenia modułu kamerowego w obudowie umożliwia zainstalowanie kamery kopułkowej w dowolnej pozycji, na dowolnie nachylonej powierzchni. Kamera zainstalowana na suficie Kamera zainstalowana na skośnym suficie Kamera zainstalowana na ścianie Dostępna w seriach: 5000 seria ip Zasilanie PoE (Power over Ethernet) PoE to technologia umożliwiająca przesyłanie energii elektrycznej za pomocą skrętki do urządzeń końcowych, np. kamer IP. Dzięki temu instalacja kamery staje się prosta i szybka, bo za pomocą jednego przewodu przesyłane są sygnały użytkowe oraz zasilanie, ponadto instalator nie musi pracować przy 230V. Dostępna w seriach: 5000 seria ip Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 19

20 Rozdzielczość Full HD (Full High Definition) - sygnał wideo w rozdzielczości 1920 x 1080 pikseli w formacie 16:9 (HD 1080) HD (High Definition) - sygnał wideo w rozdzielczości1280 x 720 pikseli w formacie 16:9 (HD 720) SD (Standard Definition) - sygnał wideo w rozdzielczości 720 x 576 pikseli w formacie 4:3 (PAL) Dostępna w seriach: 5000 seria ip Rozdzielczość Full HD (1920 x 1080) Rozdzielczość HD (1280 x 720) Rozdzielczość SD (720 x 576) Tryb wielostrumieniowy Funkcja równoczesnego generowania wielu strumieni wideo o różnych parametrach. Każdy ze strumieni skonfigurowany jest na podstawie indywidualnych parametrów urządzenia docelowego, odbierającego dane, np. serwera, stacji klienckiej, smartfona. Odpowiednie zaadaptowanie strumieni pozwala zmniejszyć wykorzystanie dostępnego pasma/łącza internetowego. Dostępna w seriach: 5000 seria ip Dwukierunkowa transmisja audio Funkcja przenoszenia dźwięku przez kamerę IP za pomocą wbudowanych lub bezpośrednio podłączonych do niej urządzeń końcowych tj. mikrofon, głośnik. Dzięki temu można rejestrować dźwięk i obraz oraz wysyłać komunikaty głosowe do osób znajdujących się w zasięgu głośnika. Do transmisji audio pomiędzy kamerą a stacją roboczą (serwerem) wykorzystuje się kabel sieciowy (UTP kat5e), służący również do przesyłania wizji, sygnałów alarmowych i zasilania (PoE). Dostępna w seriach: 5000 seria ip 20 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

21 Cyfrowa redukcja szumu - DNR (Digital Noise Reduction) Funkcja elektronicznie minimalizuje ilość szumu w obrazie. Szum ten, poza pogorszeniem komfortu obserwacji sceny, powoduje znaczny wzrost rozmiaru średniej klatki zapisywanej w kompresji MPEG-4 lub H.264, a tym samym skraca czas rejestracji na danej przestrzeni dyskowej. Dostępna w seriach: 5000 seria ip DNR wyłączony DNR włączony WDR wyłączony WDR włączony Szeroki zakres dynamiki - WDR (Wide Dynamic Range) Funkcja poprawia jakość obrazu o bardzo zróżnicowanym poziomie oświetlenia poszczególnych obszarów obserwowanej sceny. Poprzez cyfrową korektę obrazu, umożliwia lepsze wyeksponowanie niedoświetlonych obszarów bez prześwietlania obszarów o dużej jasności. Zastosowanie funkcji WDR pozwala np. poprawić widoczność twarzy osób znajdujących się na tle okna, szklanych drzwi itp. Dostępna w seriach: Funkcja dzień/noc Funkcja dzień/noc to przełączanie kamery z trybu kolorowego w czarno-biały w warunkach słabego oświetlenia. Elektroniczna funkcja dzień/noc - Electronic D&N Działanie elektronicznej funkcji dzień/noc polega na wycięciu z sygnału wizyjnego składowej koloru, dzięki temu w warunkach słabego oświetlenia nie występuje efekt śnieżenia kamery. Ma to istotny wpływ na wielkość nagrywanego materiału w rejestratorach wykorzystujących kompresję H.264 lub MPEG-4. Elektroniczna funkcja dzień/noc wyłączona Elektroniczna funkcja dzień/noc włączona Dostępna w serii: Mechaniczny filtr podczerwieni - IR Cut Działanie mechanicznego filtra podczerwieni polega na tym, że jest on zdejmowany mechanicznie w warunkach słabego oświetlenia, dzięki czemu do przetwornika dociera więcej światła z zakresu podczerwieni i znacząco wzrasta czułość kamery. Dostępna w seriach: 5000 seria ip Elektroniczna funkcja dzień/noc Mechaniczny filtr podczerwieni włączony Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 21

22 Cyfrowa stabilizacja obrazu - DIS (Digital Image Stabilization) Funkcja eliminuje drżenia obrazu, spowodowane wibracjami przenoszącymi się na kamerę od jadących pojazdów lub podmuchów wiatru. Dostępna w kamerze szybkoobrotowej NVIP-2DN7020SD-2P DIS wyłączona DIS włączona Detekcja ruchu - Motion Detection Funkcja umożliwia wykrywanie ruchu w zdefiniowanych przez użytkownika obszarach sceny, a następnie - w zależności od modelu - automatycznie aktywuje wyjścia alarmowe lub wyświetla stosowny komunikat na ekranie. Dostępna w seriach: 5000 seria ip Strefy prywatności - Privacy Funkcja umożliwia ukrywanie wybranych obszarów obserwowanej sceny, np. okien budynku i jest szczególnie przydatna w monitoringu wizyjnym miejsc publicznych. Dostępna w seriach: 5000 seria ip Strefy prywatności wyłączonestrefy prywatności włączone Wydłużona migawka - DSS (Digital Slow Shutter) Funkcja pomaga uzyskać lepszy, jaśniejszy obraz w warunkach słabego oświetlenia. Dłuższy czas naświetlania przetwornika (od 1/50 s do 20 s) sprawia, że obraz jest rzadziej odczytywany. Ubocznym efektem wydłużonej migawki jest smużenie przy szybko poruszających się obiektach. Dostępna w seriach: 5000 seria ip DSS wyłączona DSS włączona Wygodna regulacja obiektywu Możliwość łatwego regulowania długości ogniskowej i ostrości obiektywu bez konieczności otwierania obudowy. Dostępna w seriach: 5000 seria ip Kamera NOVUS NVIP-2DN5020H/IR-1P 22 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

23 Wyjście alarmowe w kamerach Kamera wysyła sygnał do wyjścia alarmowego w momencie wykrycia ruchu. Dzięki tej funkcji system alarmowy pracuje autonomicznie, a kamera jest połączona bezpośrednio z centralą alarmową. To szczególnie przydatne rozwiązanie, gdy detekcja ruchu na kamerze ma być wykorzystana do sygnalizowania zdarzeń lub załączenia dodatkowego oświetlenia, a nie ma możliwości dodania nowych przewodów w instalacji. Dostępna w seriach: 5000 seria ip Standardowa kamera kopułkowa Wandaloodporna kamera marki NOVUS Obudowa wandaloodporna To rodzaj obudowy o podwyższonej wytrzymałości mechanicznej. Wykonany ze stopu aluminium korpus kamery oraz przeźroczysty poliwęglanowy klosz gwarantują odporność na udary mechaniczne, potwierdzoną stosownym certyfikatem. Dla przykładu, obudowy kamer wandaloodpornych z serii G posiadają najwyższy 10 stopień odporności według skali IK. Dostępna w seriach: 5000 seria ip Klasy szczelności IP65, IP66, IP67 IP 65 - obudowa całkowicie pyłoszczelna, odporna na zalanie strumieniami wody z dowolnego kierunku IP 66 - obudowa całkowicie pyłoszczelna, odporna na zalanie silnymi strumieniami wody ze wszystkich kierunków lub zalanie falą IP 67 - obudowa całkowicie pyłoszczelna, odporna na zanurzenie na głębokość 1 m przez 30 min. Dostępna w seriach: 5000 seria ip Obiektyw typu rybie oko (fisheye) NVIP-5DN7021D/IR-2P to kamera hemisferyczna umożliwiająca dookólny podgląd 360, dzięki zastosowaniu obiektywu typu rybie oko. Kamera idealnie nadaje się do monitorowania dużych, zamkniętych pomieszczeń, ich jak hol, recepcja czy magazyn. Do obserwacji całego pomieszczenia wystarczy jedna kamera umieszczona centralnie na suficie. Bardzo wysoką jakość generowanego strumienia zapewnia 5 Mpx matryca CMOS o rozmiarze 1/2,5 i progresywne skanowanie. Za pomocą oprogramowania NMS operator systemu może wybierać dowolną część obserwowanej sceny i sterować widokiem z kamery podobnie jak w przypadku typowej kamery obrotowej, nie wyłączając funkcji zoom u cyfrowego (PTZ cyfrowy). Obracanie i zbliżanie widoku możliwe jest zarówno w trybie na żywo, jak i odtwarzania. Użytkownik może jednocześnie wyświetlić dowolną liczbę strumieni z kamery i obserwować różne fragmenty sceny, również w oddzielnych oknach. Dostępny w kamerze NVIP-5DN7021D/IR-2P obiektyw typu rybie oko poziomy kąt widzenia wirtualne kamery PTZ Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 23

24 Funkcje kamer PTZ Kamery PTZ potrafią automatycznie poruszać się pomiędzy uprzednio zdefiniowanych przez operatora punktami lub po wybranych trasach. Dostępna w kamerze szybkoobrotowej NVIP-2DN7020SD-2P preset 1 preset 2 Preset - ujęcie programowalne To zapisana w pamięci kamery określona pozycja ze zdefiniowanym zoomem i ostrością. Pozycja może zostać w dowolnym momencie wywołana przez użytkownika lub uruchomiona programowo z wykorzystaniem klawiatury lub rejestratora. preset 1 preset 2 preset 3 Patrol - Tour Funkcja umożliwia wywoływanie sekwencji zapisanych wcześniej presetów, tras obserwacji, innych patroli i autoskanowania. Można zaprogramować określoną liczbę czynności, które zostaną przez kamerę wywołane w wybranym czasie lub z wybraną liczbą powtórzeń. preset 4 Trasa obserwacji - Pattern Funkcja umożliwia zapisanie a następnie odtworzenie dowolnych czynności wykonanych przez użytkownika sterującego kamerą PTZ (uchył/obrót/zoom) w określonym czasie. 24 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

25 Kąt i zakres oświetlacza podczerwieni NVIP-1DN3000H/IR-1P NVIP-2DN3000H/IR-1P 90 NVIP-1DN5000V/IR-1P NVIP-3DN5000V/IR-1P NVIP-2DN5000V/IR-1P 90 NVIP-1DN5000H/IR-1P 90 NVIP-1DN3020H/IR-1P NVIP-2DN3020H/IR-1P 90 NVIP-2DN5000H/IR-1P NVIP-5DN5000H/IR-1P NVIP-3DN5000H/IR-1P 90 NVIP-1DN3040V/IR-1P NVIP-2DN3040V/IR-1P 90 NVIP-1DN3020V/IR-1P NVIP-2DN3020V/IR-1P 90 NVIP-5DN5020H/IR-1P NVIP-3DN5020H/IR-1P NVIP-2DN5020H/IR-1P m 20 m 15 m 10 m NVIP-2DN5000D/IR-1P NVIP-2DN5040V/IR-1P NVIP-3DN5000D/IR-1P NVIP-3DN5040V/IR-1P NVIP-5DN5000D/IR-1P NVIP-5DN5040V/IR-1P 120 NVIP-3DN7020D/IR-2P NVIP-3DN7000V/IRH-2P 90 NVIP-2DN5020V/IR-1P 120 NVIP-5DN7021D/IR-2P m 20 m 15 m 6 m 25 m 5 m Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 25

26 Zestawienie porównawcze kamer IP NVIP- 1DN3020V/IR-1P NVIP- 1DN3040V/IR-1P NVIP- 1DN3000H/IR-1P NVIP- 1DN3020H/IR-1P NVIP- 2DN3020V/IR-1P NVIP- 2DN3040V/IR-1P NVIP- 2DN3000H/IR-1P NVIP- 2DN3020H/IR-1P Strona Przetwornik 1/3 CMOS 1/3 CMOS Rozdzielczość przetwornika 1.3 MPX (1280 x 1024) 2 MPX (1920 x 1080) Funkcja dzień/noc filtr IR filtr IR 0.22 lx/f=1.8 - kolor, 0.14 lx/f=1.4 - kolor, 0.22 lx/f=1.8 - kolor, 0.14 lx/f=1.4 - kolor, 0.18 lx/f=1.6 - kolor, 0.14 lx/f=1.4 - kolor, 0.18 lx/f=1.6 - kolor, 0.14 lx/f=1.4 - kolor, Czułość 0.04 lx/f=1.8 - cz-b, 0.03 lx/f=1.4 - cz-b, 0.04 lx/f1.8 - cz-b, 0.03 lx/f=1.4 - cz-b 0.03 lx/f=1.6 - cz-b, 0.03 lx/f=1.4 - cz-b, 0.03 lx/f=1.6 - cz-b, 0.03 lx/f=1.4 - cz-b, 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. Wydłużona migawka (DSS) - - Kompresja wideo H.264 H.264 Prędkość przetwarzania 30 kl/s dla każdej rozdzielczości 30 kl/s dla każdej rozdzielczości Dostępne rozdzielczości 1280 x 1024 (SXGA), 1280 x 960 (960p), 1280 x 720 (720p), 640 x 480 (VGA), 320 x 240 (QVGA) 1920 x 1080 (Full HD), 1280 x 720 (HD), 640 x 480 (VGA), 320 x 240 (QVGA) Tryb wielostrumieniowy 2 strumienie 2 strumienie Wejścia/wyjścia audio 1 x Jack (3,5 mm)/ 1 x Jack (3,5 mm)/- 1 x Jack (3,5 mm) 1 x Jack (3,5 mm)/ 1 x Jack (3,5 mm)/- 1 x Jack (3,5 mm)/- 1 x Jack (3,5 mm) 1 x Jack (3,5 mm)/- Kompresja audio - - Wbudowany obiektyw f=4.2 mm/ f= 2.8 ~ 12 mm/ f=4.2 mm/ f=2.8 ~ 12mm/ f=4 mm/ f=2.8 ~ 12 mm/ f=4 mm/ f=2.8 ~ 12 mm/ F=1.8 F=1.4 F=1.8 F=1.4 F=1.6 F=1.4 F=1.6 F=1.4 Wbudowany oświetlacz IR 24 LED, 30 LED, 42 LED, 36 LED, 24 LED, 30 LED, 42 LED, 36 LED, 10 m zasięgu 15 m zasięgu 25 m zasięgu 20 m zasięgu 10 m zasięgu 15 m zasięgu 25 m zasięgu 20 m zasięgu Obsługa kart pamięci - micro SD - - micro SD - Wejścia/wyjścia alarmowe - 1/ /1 - Prealarm/postalarm -/5 s ~ 2 min. -/5 s ~ 2 min. Detekcja ruchu Wysyłanie wiadomości Strefy prywatności 4 4 Wyjście wideo 1 x RCA do celów 1 x BNC do celów 1 x RCA do celów 1 x BNC do celów 1 x BNC serwisowych serwisowych serwisowych serwisowych 1 x BNC Zasilanie PoE, 12 VDC PoE, 12 VDC Klasa szczelności IP 66 IP 66 Temperatura pracy -40 C ~ 50 C -40 C ~ 50 C Wbudowana grzałka i wentylator - - Wymiary (mm) 116 (Ø) x 91 (wys.) 150 (Ø) x 114 (wys.) 87 (Ø) x 219 (dł.) 87 (Ø) x 219 (dł.) 116 (Ø) x 91 (wys.) 150 (Ø) x 114 (wys.) 87 (Ø) x 219 (dł.) 87 (Ø) x 219 (dł.) Presety - - Patrole - - PTZ Trasy obserwacji - - Prędkość obrotu - - Zoom optyczny - - Kompatybilne oprogramowanie NOVUS NMS NOVUS NMS *Zasilanie PoE/PoE+ dostępne jest dla kamery pracującej bez grzałki i/lub wentylatora **Dostępne przy zastosowaniu opcjonalnego kabla 26 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

27 NVIP- 1DN5000V/IR-1P NVIP- 1DN5000H/IR-1P NVIP- 2DN5000D/IR-1P NVIP- 2DN5000V/IR-1P NVIP- 2DN5020V/IR-1P NVIP- 2DN5040V/IR-1P NVIP- 2DN5000H/IR-1P NVIP- 2DN5020H/IR-1P NVIP- 3DN5000D/IR-1P NVIP- 3DN5000V/IR-1P /3 CMOS 1/2.8 CMOS 1/3 CMOS 1.3 MPX (1280 x 960) 2 MPX (1920 x 1080) 3 MPX (2048 x 1536) filtr IR filtr IR filtr IR 0.1 lx/f=1.2 - kolor, 0.34 lx/f=2.2 - kolor, 0.1 lx/f=1.2 - kolor, 0.5 lx/f=1.2 - kolor, 0.01 lx/f=1.2 - kolor, DSS, lx/f=2.2 - kolor, DSS, 0.01 lx/f=1.2 - kolor, DSS, lx/f=1.2 - kolor, DSS, 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł. 0 lx - IR wł lx/f=2.2 - kolor, lx/f=2.2 - kolor, DSS, 0 lx - IR wł. do 1/5 s do 1/5 s do 1/5 s 0.7 lx/f=2.2 - kolor, lx/f=2.2 - kolor, DSS, 0 lx - IR wł. H.264, M-JPEG H.264, M-JPEG H.264, M-JPEG 30 kl/s dla każdej rozdzielczości 30 kl/s dla każdej rozdzielczości 20 kl/s dla 2048 x 1536, 30 kl/s dla 1920 x 1080 i niższych 2048 x 1536 (QXGA), 1280 x 960, 1280 x 720 (HD), 1920 x 1080 (Full HD), 1280 x 720 (HD), 640 x x 1080 (Full HD), 1280 x 720 (HD), 640 x 480 (VGA), 640 x x 480 (VGA), 640 x strumienie 3 strumienie 3 strumienie 1 x RCA/1 x RCA - wbudowany mikrofon, 1 x RCA/1 x RCA 1 x RCA/1 x RCA wbudowany mikrofon, 1 x RCA/1 x RCA 1 x RCA/1 x RCA G.711, RAW_PCM - G.711, RAW_PCM G.711, RAW_PCM f=3.6 mm/ F=2.2 f=3.3 ~ 12 mm/ F=1.2 f=3.6/ F=2.2 f=3.3 ~ 12 mm/ F=1.2 f=3.3 ~ 12 mm/ F=1.2 f=3.6/ F=2.2 1 LED, 6 m zasięgu 2 LED, 15 m zasięgu 12 LED, 15 m zasięgu 1 LED, 6 m zasięgu 15 LED, 20 m zasięgu 12 LED, 15 m zasięgu 10 LED, 20 m zasięgu 17 LED, 30 m zasięgu 12 LED, 15 m zasięgu 1 LED, 6 m zasięgu micro SD - micro SD SD micro SD - 1/1-1/1-1/1 5 MB/24 h 5 MB/24 h 5 MB/24 h x BNC do celów 1 x RCA do celów - 1 x BNC do celów serwisowych 1 x BNC do celów serwisowych serwisowych serwisowych PoE, 12 VDC PoE, 12 VDC PoE, 12 VDC 100 (Ø) x 53 (wys.) IP 66 - IP 66 - IP C ~ 50 C -10 C ~ 50 C -10 C ~ 55 C (szer.) x 63 (wys.) x 90 (dł.) 130 (Ø) x 112 (wys.) 100 (Ø) x 53 (wys.) 105,5 (Ø) x 120 (wys.) 130 (Ø) x 112 (wys.) 79,8 (Ø) x 265,5 (dł.) 110 (Ø) x 377 (dł.) 130 (Ø) x 112 (wys.) 100 (Ø) x 53 (wys.) NOVUS NMS NOVUS NMS NOVUS NMS Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 27

28 Zestawienie porównawcze kamer IP NVIP- 3DN5040V/IR-1P NVIP- 3DN5000H/IR-1P NVIP- 3DN5020H/IR-1P NVIP- 5DN5000D/IR-1P NVIP- 5DN5040V/IR-1P NVIP- 5DN5000H/IR-1P NVIP- 5DN5020H/IR-1P Strona Przetwornik 1/3 CMOS 1/2.5 CMOS Rozdzielczość przetwornika 3 MPX (2048 x 1536) 5 MPX (2592 x 1944) Funkcja dzień/noc filtr IR filtr IR Czułość 0.5 lx/f=1.2 - kolor, lx/f=1.2 - kolor, DSS, 0 lx - IR wł. 0.5 lx/f=1.2 - kolor, 0.01 lx/f=1.2 - kolor, DSS, 0 lx - IR wł. Wydłużona migawka (DSS) do 1/5 s do 1/5 s Kompresja wideo H.264, M-JPEG H.264, M-JPEG Prędkość przetwarzania 20 kl/s dla 2048 x 1536, 30 kl/s dla 1920 x 1080 i niższych 10 kl/s dla 2592 x 1944, 20 kl/s dla 2048 x 1536, 30 kl/s dla 1920 x 1080 i niższych 0.5 lx/f=1.2 - kolor, 0.01 lx/f=1.2 - kolor, DSS, 0 lx - IR wł. Dostępne rozdzielczości 2048 x 1536 (QXGA), 1920 x 1080 (Full HD), 1280 x 720 (HD), 640 x 480 (VGA), 640 x x 1944, 2048 x 1536 (QXGA), 1920 x 1080 (Full HD), 1280 x 720 (HD), 640 x 480 (VGA), 640 x 360 Tryb wielostrumieniowy 3 strumienie 3 strumienie Wejścia/wyjścia audio 1 x RCA/1 x RCA wbudowany mikrofon, 1 x RCA/1 x RCA 1 x RCA/1 x RCA Kompresja audio G.711, RAW_PCM G.711, RAW_PCM Wbudowany obiektyw f=3.3 ~ 12 mm/ f=3.3 ~ 12 mm/ F=1.2 F=1.2 Wbudowany oświetlacz IR 12 LED, 10 LED, 17 LED, 12 LED, 10 LED, 17 LED, 15 m zasięgu 20 m zasięgu 30 m zasięgu 15 m zasięgu 20 m zasięgu 30 m zasięgu Obsługa kart pamięci micro SD SD micro SD SD Wejścia/wyjścia alarmowe 1/1 - - Prealarm/postalarm 5 MB/24 h 5 MB/24 h Detekcja ruchu Wysyłanie wiadomości Strefy prywatności 5 5 Wyjście wideo 1 x BNC do celów serwisowych 1 x RCA do celów serwisowych 1 x BNC do celów serwisowych Zasilanie PoE, 12 VDC PoE, 12 VDC Klasa szczelności IP 66 - Temperatura pracy -10 C ~ 55 C -10 C ~ 55 C 1 x RCA do celów serwisowych Wbudowana grzałka i - - wentylator Wymiary (mm) 130 (Ø) x 112 (wys.) 79,8 (Ø) x 265,5 (dł.) 110 (Ø) x 377 (dł.) 130 (Ø) x 112 (wys.) 130 (Ø) x 112 (wys.) 79,8 (Ø) x 265,5 (dł.) 110 (Ø) x 377 (dł.) Presety - - Patrole - - PTZ Trasy obserwacji - - Prędkość obrotu - - Zoom optyczny - - Kompatybilne oprogramowanie NOVUS NMS NOVUS NMS *Zasilanie PoE/PoE+ dostępne jest dla kamery pracującej bez grzałki i/lub wentylatora **Dostępne przy zastosowaniu opcjonalnego kabla 28 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

29 NVIP- 2DN7018CZ-2P NVIP-2 DN7020SD-2P NVIP- 3C7000D-P NVIP- 3C7520V-P NVIP- 3DN7020D/IR-2P NVIP- 3DN7000V/IRH-2P NVIP- 3DN7000C-1P NVIP- 5C7000D-P NVIP- 5DN7021D/IR-2P NVIP- 5DN7000C-1P /2.7 CMOS 1/2.8 CMOS 1/2.8 CMOS 1/2.5 CMOS 2 MPX (1920 x 1080) 3 MPX (2048 x 1536) 5 MPX (2592 x 1944) filtr IR elektroniczna filtr IR elektroniczna filtr IR 0.2 lx/f=1.2 - kolor, DSS, 0.1 lx/f=1.8 - kolor, DSS, 0.2 lx/f=1.2 - kolor, DSS, 0.1 lx/f=1.8 - kolor, 0.02 lx/f=1.2 - cz-b, DSS, 0.1 lx/f=1.8 - cz-b, DSS 0.02 lx/f=1.2 - cz-b, DSS 0.1 lx/f=1.8 - cz-b 0 lx - IR wł. 0.2 lx/f=1.2 - kolor, DSS, 0.05 lx/f=1.6 - kolor, DSS, 0.02 lx/f=1.2 - cz-b, DSS 0.01 lx/f=1.6 - cz-b, DSS 0.2 lx/f=2.8 - kolor, DSS, 0.2 lx/f=1.2 - kolor, DSS, 0.02 lx/f=2.8 - cz-b, 0.02 lx/f=1.2 - cz-b, DSS, 0 lx - IR wł. DSS 0,04 s ~ 0,67 s 0.08 s ~ 1 s do 1 s do 1 s 0,04 s ~ 0,67 s 0,04 s ~ 0,67 s H.264, M-JPEG H.264, M-JPEG H.264, M-JPEG H.264, M-JPEG H.264, M-JPEG H.264, M-JPEG 30 kl/s dla każdej rozdzielczości 1920 x 1080 (Full HD), 1280 x 1024 (SXGA), 1280 x 720 (HD 720p),1024 x 768 (XGA), 800 x 600 (SVGA), 720 x 576 (D1), 640 x 480 (VGA), 352 x 288 (CIF) 1 x Jack (3,5 mm)/ 1 x Jack (3,5 mm) 15 kl/s dla 2048 x 1536, 30 kl/s dla 1920 x 1080 i niższych 2048 x 1536 (QXGA), 1920 x 1080 (Full HD), 1280 x 1024 (SXGA), 1280 x 720 (HD), 1024 x 768 (XGA), 800 x 600 (SVGA), 720 x 576 (D1), 640 x 480 (VGA), 352 x 288 (CIF) 12 kl/s dla 2592 x 1944, 15 kl/s dla 2048 x 1536, 30 kl/s dla 1920 x 1080 i niższych 10 kl/s dla 2592 x 1944, 15 kl/s dla 2048 x 1536, 25 kl/s dla pozostałych rozdzielczości 2592 x 1944, 2048 x 1536, 1920 x 1080 (Full HD), 1280 x 1024 (SXGA), 1280 x 720 (HD), 1024 x 768 (XGA), 800 x 600 (SVGA), 720 x 576 (D1), 640 x 480 (VGA), 352 x 288 (CIF) 4 strumienie 4 strumienie 4 strumienie 1 x Jack (3,5 mm)/ 1 x Jack (3,5 mm)**, 1/1 wbudowany 1 x Jack (3,5 mm)/ wbudowany wbudowany - 1/1 mikrofon/- 1 x Jack (3,5 mm) mikrofon/- głośnik mono 2 W, wbudowany mikrofon 1 x Jack (3,5 mm)/ 1 x Jack (3,5 mm) G.711, G.726 G.711, G.726 G.711, G.726 f=4.7 ~ 84.6 mm/ f=4.7 ~ 94 mm/ f=3.6 mm/ f=2.8 ~ 12 mm/ f=4 mm/ rybie oko, - F=1.6~ 2.8 F=1.6 ~3.5 F=1.8 F=1.2 F=1.8 f=1.05 mm/f= LED, 25 m zasięgu LED, 5 m zasięgu - micro SD micro SD micro SD 1/1 4/2-1/1-1/1 20 klatek obrazu lub 3 s/ 20 klatek obrazu lub 9999 s 20 klatek obrazu lub 3 s/ 20 klatek obrazu lub 9999 s 20 klatek obrazu lub 3 s/ 20 klatek obrazu lub 9999 s x BNC x BNC do celów serwisowych 1 x BNC - 1 x BNC PoE, 12 VDC, PoE, PoE, PoE, 24 VAC PoE PoE, 12 VDC PoE 24 VAC 12 VDC/24 VAC 12 VDC/24 VAC - IP 66 - IP C ~ 50 C (PoE), 0 C ~ 40 C -40 C ~ 50 C -10 C ~ 50 C -30 C ~ 50 C (12 VDC), -10 C ~ 50 C -10 C ~ 50 C -35 C ~ 50 C (24 VAC) - /* - /* - - PoE, 12 VDC 80,5 (szer.) x 52,5 (wys.) 75 (szer.) x 52 (wys.) 75 (szer.) x 52 (wys.) 254 (dł.) x 354 (wys.) 111 (Ø) x 48 (wys.) 117 (Ø) x 48 (wys.) 117 (Ø) x 90 (wys.) 149 (Ø) x 135 (wys.) 111 (Ø) x 48 (wys.) 149 (Ø) x 45,8 (wys.) x 183,5 (dł.) x 125 (dł.) x 125 (dł.) ,5-90 /s x 20x - - NOVUS NMS NOVUS NMS NOVUS NMS Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 29

30 Kamera IP wandaloodporna NVIP-1DN3020V/IR-1P 1.3 Mpx D/N IR-cut 0.04 Lux mm f=4.2 IR 10 m B-Viewer Najważniejsze cechy rozdzielczość 1.3 MPX funkcja dzień/noc - filtr IR czułość od 0.04 lx (0 lx z włączonym IR) obiektyw standardowy, f=4.2 mm/f=1.8 oświetlacz IR, zasięg do 10 m Wymiary 116 mm (Ø) 91 mm NVIP-1DN3020V/IR-1P OBRAZ Przetwornik obrazu 1.3 MPX, matryca CMOS, 1/3 Liczba efektywnych pikseli 1280 (H) x 1024 (V) 0.22 lx/f=1.8 - tryb kolorowy, Czułość 0.04 lx/f=1.8 - tryb czarno-biały, 0 lx - IR włączony Szeroki zakres dynamiki (WDR) Cyfrowa redukcja szumu (DNR) OBIEKTYW Typ obiektywu standardowy, f=4.2 mm/f=1.8 Poziomy kąt widzenia obiektywu 67 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny/manualny SIEĆ Rozdzielczość strumienia wideo 1280 x 1024 (SXGA), 1280 x 960 (960p), 1280 x 720 (720p), 640 x 480 (VGA), 320 x 240 (QVGA) Prędkość przetwarzania 30 kl/s dla każdej rozdzielczości Tryb wielostrumieniowy 2 strumienie Kompresja wideo H.264 Liczba jednoczesnych połączeń sieciowych maks. 4 Obsługiwane protokoły sieciowe ONVIF (2.3), TCP/IP, DHCP, PPPoE, DDNS, SMTP, UPnP, RTSP, NTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne Strefy prywatności 4 Detekcja ruchu Prealarm/postalarm -/5 s ~ 2 min. Reakcja na zdarzenia alarmowe z załącznikiem, zapis na FTP OŚWIETLACZ IR Liczba LED 24 Zasięg 10 m Kąt świecenia 90 INTERFEJSY Wyjście wideo 1 x RCA - do celów serwisowych Wejście/wyjście audio 1 x Jack (3,5 mm)/- Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s PARAMETRY INSTALACYJNE Wymiary (mm) 116 (Ø) x 91 (wys.) Masa 601 g Obudowa wandaloodporna, aluminiowa, lakierowana w kolorze białym Zasilanie PoE, 12 VDC Pobór mocy 3,6 W, 5,6 W (IR włączony) Temperatura pracy -40 C ~ 50 C Klasa szczelności IP Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o

31 Kamera IP wandaloodporna NVIP-1DN3040V/IR-1P 1.3 Mpx D/N IR-cut 0.03 Lux mm f=2.8~12 IR 15 m B-Viewer Najważniejsze cechy rozdzielczość 1.3 MPX funkcja dzień/noc - filtr IR czułość od 0.03 lx (0 lx z włączonym IR) obiektyw ze zmienną ogniskową, f=2.8 ~ 12 mm/f=1.4 oświetlacz IR, zasięg do 15 m obsługa kart pamięci Wymiary 150 mm (Ø) 114 mm NVIP-1DN3040V/IR-1P OBRAZ Przetwornik obrazu 1.3 MPX, matryca CMOS, 1/3 Liczba efektywnych pikseli 1280 (H) x 1024 (V) 0.14 lx/f=1.4 - tryb kolorowy, Czułość 0.03 lx/f=1.4 - tryb czarno-biały, 0 lx - IR włączony Szeroki zakres dynamiki (WDR) Cyfrowa redukcja szumu (DNR) OBIEKTYW Typ obiektywu ze zmienną ogniskową, f= 2.8 ~ 12 mm/f=1.4 Poziomy kąt widzenia obiektywu 73 ~ 27 DZIEŃ/NOC Rodzaj mechaniczny filtr podczerwieni Tryb przełączania automatyczny/manualny SIEĆ Rozdzielczość strumienia wideo 1280 x 1024 (SXGA), 1280 x 960 (960p), 1280 x 720 (720p), 640 x 480 (VGA), 320 x 240 (QVGA) Prędkość przetwarzania 30 kl/s dla każdej rozdzielczości Tryb wielostrumieniowy 2 strumienie Kompresja wideo H.264 Liczba jednoczesnych połączeń sieciowych maks. 4 Obsługiwane protokoły sieciowe ONVIF (2.3), TCP/IP, DHCP, PPPoE, DDNS, SMTP, UPnP, RTSP, NTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne Strefy prywatności 4 Detekcja ruchu Prealarm/postalarm -/5 s ~ 2 min. Reakcja na zdarzenia alarmowe z załącznikiem, zapis na FTP, kartę pamięci, aktywacja wyjścia alarmowego OŚWIETLACZ IR Liczba LED 30 Zasięg 15 m Kąt świecenia 90 INTERFEJSY Wyjście wideo 1 x BNC, 1.0 Vp-p, 75 Ohm - do celów serwisowych Wejście/wyjście audio 1 x Jack (3,5 mm)/1 x Jack (3,5 mm) Wejście/wyjście alarmowe 1/1 Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Gniazdo kart pamięci micro SD PARAMETRY INSTALACYJNE Wymiary (mm) 150 (Ø) x 114 (wys.) Masa 1004 g Obudowa wandaloodporna, aluminiowa, lakierowana w kolorze białym Zasilanie PoE, 12 VDC Pobór mocy 3,6 W, 6,5 W (IR włączony) Temperatura pracy -40 C ~ 50 C Klasa szczelności IP 66 Wyłączny dystrybutor w Polsce: AAT Holding sp. z o.o 31
