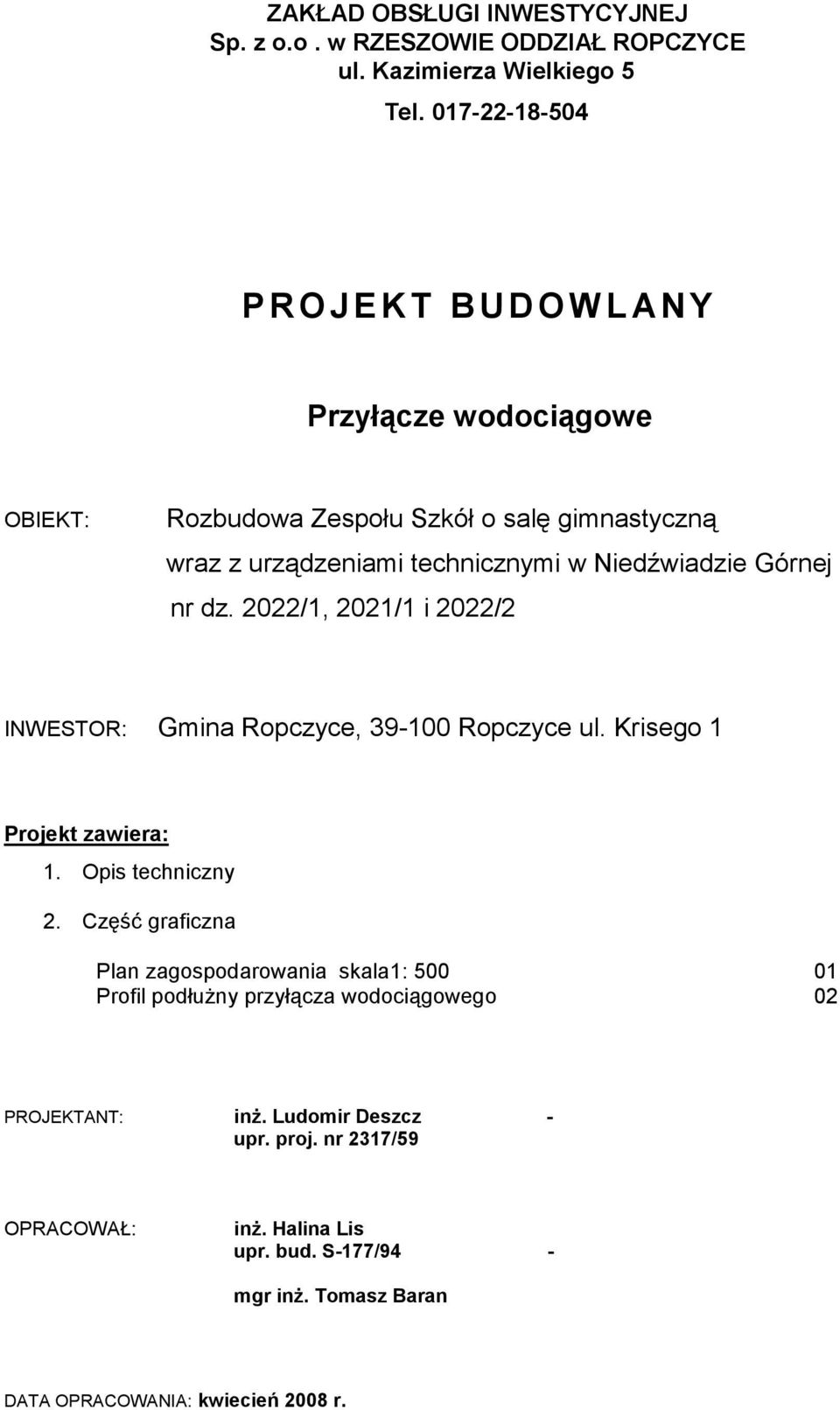

1 ZAKŁAD OBSŁUGI INWESTYCYJNEJ Sp. z o.o. w RZESZOWIE ODDZIAŁ ROPCZYCE ul. Kazimierza Wielkiego 5 Tel PROJEKT BUDOWLANY Przyłącze wodociągowe OBIEKT: Rozbudowa Zespołu Szkół o salę gimnastyczną wraz z urządzeniami technicznymi w Niedźwiadzie Górnej nr dz. 2022/1, 2021/1 i 2022/2 INWESTOR: Gmina Ropczyce, Ropczyce ul. Krisego 1 Projekt zawiera: 1. Opis techniczny 2. Część graficzna Plan zagospodarowania skala1: 500 Profil podłużny przyłącza wodociągowego PROJEKTANT: inż. Ludomir Deszcz - upr. proj. nr 2317/59 OPRACOWAŁ: inż. Halina Lis upr. bud. S-177/94 - mgr inż. Tomasz Baran DATA OPRACOWANIA: kwiecień 2008 r.

2 OPIS TECHNICZNY do P.B. przyłącza wodociągowego 1. Podstawa opracowania Projekt wykonano w oparciu o: warunki techniczne wydane przez Spółkę Wodna Wodociągową Niedźwiada Górna plan zagospodarowania działki, obowiązujące normy, przepisy budowlane oraz literaturę wizję lokalną w terenie. 2. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany przyłącza wodociągowego do projektowanej sali gimnastycznej w Zespole Szkół w Niedźwiadzie Górnej. Inwestor otrzymał od właściciela wodociągu Spółki Wodnej Wodociągowej Niedźwiada Górna zapewnienie dostawy wody. 3. Trasa wodociągu Trasa przyłącza wodociągego została oznaczona na planie sytuacyjnym w skali 1: Roboty ziemne Roboty ziemne wykonać należy zgodnie z przepisami zawartymi PN :1999 Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. Wykop pod rurociąg wykonać mechanicznie do głębokości wg profilu, z odkładaniem ziemi po obydwu stronach wykopu. Przed przystąpieniem do wykonywania wykopów należy zlecić wytyczenie trasy uprawnionej jednostce geodezyjnej, oraz wykonać ręcznie odkrywkę istniejącego wodociągu, aby uniknąć uszkodzenia podczas prowadzenia wykopów mechanicznie. Wykop pod wodociąg zabezpieczyć przed obsunięciem gruntu przez deskowanie ażurowe. Przy wykonywaniu wykopów należy zwrócić uwagę, aby nie nastąpiło przegłębienie wykopu tj. wybranie gruntu poniżej projektowanej głębokości. W takim przypadku niedobór warstwy przekopanej należy uzupełnić ubitym piaskiem. 5. Montaż wodociągu Projektuje się włączenie do istniejącego wodociągu PVC ø 63 mm zlokalizowanego na działce inwestora. Włączenia należy dokonać przez zamontowanie na istniejącym rurociągu nawiertki z zasuwą żeliwną φ 40 z uszczelnieniem miękkim. Na zasuwie zamontować obudowę teleskopową oraz żeliwną skrzynkę do zasuw. Zamontowaną skrzynkę zabezpieczyć przez obetonowanie wokół warstwą betonu gr. 8 cm w promieniu 20 cm, lub obłożenie kamieniem brukowym. Do budowy przyłącza wodociągowego zastosować rury wodociągowe PE-HD 40 x 3,7 SDR 11, na ciśnienie 1,6 MPa łączonych na złączkach PE. Zakupione rury powinny posiadać atest PZH dopuszczający je do kontaktu z woda pitną. Prace montażowe przy wodociągu wykonywać w temperaturze powietrza od +5 0 C do C. Wprowadzenie do budynku wykonać szczelne w rurze ochronnej z PE ø 90x8,2 mm lub stalowej zabezpieczonej przed korozją izolacją ochronną Z-02. Roboty ziemne wykonać należy zgodnie z przepisami zawartymi BN 83/ ,,Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. Po zakończeniu montażu rur, wykop zasypywać warstwami gruntem sypkim bez zawartości kamieni, korzeni itp. po wykonaniu próby ciśnienia i odbiorze technicznym przez dostawcę wody. 6. Pomiar wody

3 Zużycie wody będzie rozliczane na podstawie wskazań wodomierza JS 25, (Qn = 6 m 3 /h, Q max= 12 m 3 /h) Wodomierz zainstalować wewnątrz budynku zgodnie z zaznaczonym kierunkiem przepływu na ścianie pod którą zostało wykonane wejście do wnętrza budynku, na wysokości min 0,6m od posadzki. Długość prostego odcinka przewodu wodociągowego przed zestawem wodomierzowym powinna być równa co najmniej 5 średnicom rury, a za wodomierzem 3 średnicom rury. 7. Próba szczelności Po wykonaniu wodociągu przed zasypaniem wykonać próbę szczelności rurociągu przez napełnienie go wodą o ciśnieniu 1,0 MPa. Próbę należy uznać za pozytywną, jeżeli w ciągu 60 min spadek ciśnienia nie przekroczy 0,01 MPa na każde 100 mb odcinka sieci wynikający z elastyczności tworzywa, a na złączach nie wystąpią przecieki w postaci kropelek wody lub pojawienia się rosy. Przed przystąpieniem do próby ciśnieniowej ułożone rury należy w środkowej części obsypać ziemią dla zabezpieczenia przed przesunięciem. 8. Uwagi końcowe Inwestor po wykonaniu robót zobowiązany jest zlecić do wykonania inwentaryzację powykonawczą jednostce geodezyjnej Prace wykonać zgodnie z obowiązującymi przepisami BHP. Roboty instalacyjne powinny wykonywać osoby posiadające wymagane kwalifikacje zawodowe. Opracował: INFORMACJA

4 DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: Rozbudowa Zespołu Szkół o salę gimnastyczną wraz z urządzeniami technicznymi w Niedźwiadzie Górnej nr dz. 2022/1, 2021/1 i 2022/2 Przyłącze wodociągowe INWESTOR: Gmina Ropczyce, Ropczyce ul. Krisego 1 OPRACOWAŁ: inż. Halina Lis, upr. bud. S-177/94 1. Zakres robót oraz kolejność realizacji poszczególnych obiektów Zakres robót obejmuje budowę przyłącza wodociągowego dla budynku sali gimnastycznej Zespołu Szkół w Niedźwiedzie Górnej zgodnie z projektem budowlanym. Kolejność realizacji poszczególnych obiektów: Wykonanie wykopów pod budowę przyłącza, Montaż rurociągu wody i włączenie do sieci wodociągowej, Próba ciśnienia, montaż wodomierza, zasypanie wykopów. 2. Obiekty budowlane istniejące Na palcu budowy są następujące obiekty budowlane: Istniejący wodociąg φ 63, 3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi. Brak elementów zagospodarowania działki stwarzających zagrożenie zdrowia. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych wraz z określeniem rodzaju i skali zagrożeń oraz miejsca i czas ich wystąpienia. Zagrożenie zasypania pracownika ziemią, możliwość wystąpienia w trakcie wykonywania wykopów lub prac montażowych, Zagrożenie porażenia prądem elektrycznym występujące przy stosowaniu elektronarzędzi w wykopach lub prowadzeniu wykopów w pobliżu istniejących kabli energetycznych. Zagrożenia spowodowane pracą elektronarzędzi bez osłon i innych zabezpieczeń przewidzianych dla tych urządzeń. Przed przystąpieniem do pracy należy każdorazowo sprawdzić działanie urządzeń ochronnych różnicowoprądowych w instalacji elektrycznej, stan uziemień czy zerowań. Zabronione jest wykonywanie przedłużeń inaczej niż za pomocą fabrycznie wykonanych przedłużaczy. 5. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebez-

5 piecznych. Kierownik budowy powinien przeszkolić pracowników na stanowisku pracy przed rozpoczęciem robót montażowych w zakresie: przestrzegania przepisów bhp, zasad postępowania w przypadku wystąpienia zagrożenia, zasad stosowania przez pracowników środków ochrony indywidualnej oraz odzieży, obuwia roboczego. sposobu postępowania przy sytuacji, która wymaga natychmiastowego odcięcia mediów w zakresie elektrycznym, wodociągów i gazu. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Stosuje się następujące środki techniczne zapobiegające niebezpieczeństwom wynikającym z wykonania robót tj.: Wykopy prowadzić po dokonaniu odkrywki i lokalizacji istniejącego uzbrojenia podziemnego. Prace w wykopach prowadzić po ich wcześniejszym zabezpieczeniu przez szalowanie wypraskami lub balami drewnianymi. Przy wykonywaniu prac stosować przepisy BHP oraz sprzęt ochrony osobistej. Podczas wykonywania wykopów pracownicy powinni przebywać poza zasięgiem pracy koparki oraz żurawia samojezdnego. Należy używać sprawnego sprzętu i narzędzi. Teren budowy zabezpieczyć przed dostępem osób postronnych. Materiały składować w miejscach wyznaczonych. Powyższe prace należy wykonywać w brygadzie 4-osobowej ( 2 osoby jako asekuracja na zewnątrz wykopu. Na terenie budowy powinny być urządzone i wydzielone pomieszczenia higieniczno-sanitarne i socjalne. Teren budowy powinien być wyposażony w sprzęt niezbędny do gaszenia pożarów, który powinien być sprawdzony, i uzupełniony zgodnie z wymaganiami przepisów przeciwpożarowych. Ilość i rozmieszczenie gaśnic powinno być zgodne z wymaganiami przepisów przeciwpożarowych. Pracownicy zatrudnieni przy wykonywaniu instalacji muszą posiadać odpowiednie kwalifikacje i uprawnienia. Brygada wykonująca prace powinna dysponować środkami łączności tj. telefon stacjonarny lub komórkowy zapewniający sprawną komunikację oraz środkami transportowymi umożliwiającymi możliwość szybkiego reagowania lub szybką ewakuację na wypadek awarii. Opracował:
