1 Szkolenie Fotowoltaika Tarnów, Łukasz Świątek Łukasz Brzeziński

2 PROGRAM SZKOLENIA 1) Co to jest instalacja fotowoltaiczna: zjawisko fotowoltaiczne, rodzaje modułów, co to jest inwerter, elementy instalacji 2) Dobór instalacji: ilość modułów i typ inwertera, okablowanie, ochrona przepięciowa 3) Sposoby montażu instalacji: dachowe i naziemne 4) Sytuacja prawna: podział instalacji na mikro i pozostałe, dokumenty, pozwolenia 5) Dyskusja: pytania

3 CZYM MOŻEMY ZAMIENIĆ MOC ŚWIATŁA SŁOŃCA NA TZW. PRĄD ELEKTRYCZNY EFEKT FOTOWOLTAICZNY TO ZJAWISKO POLEGAJĄCE NA POWSTANIU NAPIĘCIA ELEKTRYCZNEGO W CIELE STAŁYM POD WPŁYWEM PROMIENIOWANIA SŁONECZNEGO. WYKORZYSTYWANY JEST W OGNIWACH FOTOWOLTAICZNYCH, CZYLI URZĄDZENIACH, KTÓRE ENERGIĘ ELEKTRYCZNĄ ZAMIENIAJĄ BEZPOŚREDNIO Z PROMIENIOWANIA SŁONECZNEGO

4 OGNIWO KRZEMOWE (a) kontakty ujemnego bieguna, (b) teksturowa powierzchnia, (c) obszar emitera typu n, (d) złącze p-n, (e) baza typu p, (f) wbudowane pole typu p+ BSF, (g) kontakt tylny +, (h) padające fotony niosące energię

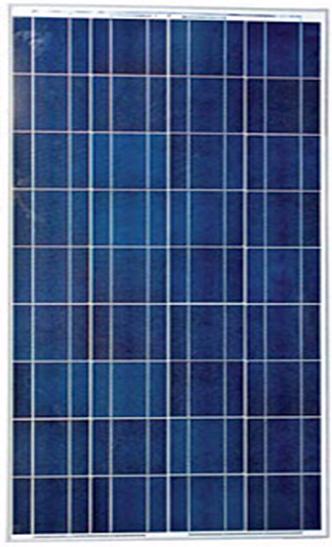

5 MODUŁY FOTOWOLTAICZNE - RODZAJE Panele monokrystaliczne - wykonane z jednego monolitycznego kryształu krzemu. Posiadają charakterystyczny ciemny kolor. Panele polikrystaliczne wykonane z wykrystalizowanego krzemu. Zazwyczaj posiadają charakterystyczny niebieski kolor i wyraźnie zarysowane kryształy krzemu. Panele amorficzne wykonane z amorficznego, bezpostaciowego niewykrystalizowanego krzemu. Charakteryzują się niską sprawnością. Zazwyczaj posiadają charakterystyczny lekko bordowy kolor i brak widocznych kryształów krzemu. od lewej ogniwo krzemowe monokrystaliczne, polikrystaliczne, amorficzne

6 MODUŁY CIENKOWARSTWOWE Panele CdTe wykonane z wykorzystaniem półprzewodnikowego tellurku kadmu CdTe. W tej technologii zazwyczaj cały moduł zbudowany jest z jednego ogniwa a jego sprawność jest niska Panele CIGS wykonane z mieszaniny półprzewodników takich jak miedz, ind, gal, selen tzw. CIGS. W tej technologii bardzo często cały moduł zbudowany jest z jednego ogniwa a jego sprawność wynosi 12-14%. W przypadku ogniw opartych o CIGS możliwa jest produkcja metodą przemysłowego druku. ogniwo CIGS ogniwo CdTe

7 INWERTER Inwerter urządzenie zamieniające prąd stały z modułów fotowoltaicznych na prąd przemienny o napięciu zgodnym z parametrami sieci elektrycznej. Nazywany inaczej przemiennik, falownik, przetwornica itp.

8 ELEMENTY INSTALACJI FOTOWOLTAICZNEJ 1. INWERTER 2. MODUŁY FOTOWOLTAICZNE 3. OKABLOWANIE 4. POZOSTAŁE: ZABEZPIECZENIA, AKUMULATORY, KONSTRUKCJA WSPORCZA

9 Program Fronius Solar.configurator

10 Baza danych Baza danych Dane modułu

11 Baza danych nowy producent Producent Baza danych Dane modułu

12 Baza danych nowy moduł Baza danych Moduł Dane modułu

13 Dane modułu GP 225W

14 Dane modułu GP 240 W

15 Dane modułu GP 250 W

16 Przykładowa instalacja

17 Dobór zabezpieczeń Parametry bezpiecznika In Isc x 1,5 Un Uoc x1,2x liczba modułów Gdzie : In-prąd znamionowy bezpiecznika Isc- prąd zwarcia modułu w warunkach STC Un- napięcie znamionowe bezpiecznika Uoc- napięcie jałowe modułu STC

18 Ochrona przepięciowa Ogranicznik przepięć SPD Typ 1 (klasa B) iskiernik Typ 2 (klasa C) warystor Typ 3 (klasa B+C)

19 Ochrona przepięciowa Norma IEC System fotowoltaiczny zainstalowany na dachu bez urządzenia piorunochronnego Do 10 m odległości instalacji jeden SPD typ 2, powyżej 10m dwa SPD typ2 oraz na sieci AC

20 Ochrona przepięciowa System fotowoltaiczny zainstalowany na dachu z urządzeniem piorunochronnym Przy zachowaniu strefy ochronnej jak w przypadku pierwszym Do 10 m odległości instalacji jeden SPD typ 2, powyżej 10m dwa SPD typ2, po stronie AC SPD Typ 1 jeśli nie wystarcza SPD Typ2(zazwyczaj)

21 Ochrona przepięciowa Jeżeli jednak odstępy izolacyjne nie są zachowane lub dach jest wykonany z metalu, to wykonuje się dodatkowe połączenia wyrównawcze między obudową paneli a układem zwodów. Ze względu na możliwość oddziaływania na instalację wewnątrz budynku części prądu piorunowego, po stronie DC należy zastosować SPD typu 1 dedykowane dla instalacji fotowoltaicznych. Po stronie AC zasady stosowania ochrony przeciwprzepięciowej są takie same jak w poprzednim przypadku SPD typu 1 i 2.

22 Typy instalacji fotowoltaicznych Naziemna Dachowa BIPV Nadążna

23 Instalacja naziemna

24 Instalacja naziemna farma w Wierzchosławicach 1MW

25 Instalacja Dachowa

26 Instalacja dachowa

27 BIPV

28 Nadążna

29 Propozycje podziału instalacji zaproponowane przez MG Mikro instalacja do 40 kwp Małe instalacje od 40 do 100 kwp Duże farmy od 100 kwp do 2 MW 1,30 zł/kwh 1,10 zł/kwh 2,45 certyfikatu zielonego Stan na dziś Ustawa o OZE Mały trójpak - Duży trójpak Pozwolenie na budowę. Nie Tak Koncesja Nie Tak Działalność gospodarcza Nie Tak LICZNIKI DWUKIERUNKOWE Cena odkupu 80%??? WĘGIEL i ATOM OZE

30 1 MW Wierzchosławice Pierwsza Polska Farma Fotowoltaiczna Georyt Solar Krzysztof Witkowski

31 Inwestycja w liczbach Fot. Archiwum Energia Wierzchosławice Sp. z o.o. 6 miesięcy przygotowanie inwestycji wraz z budowa i oddaniem do użytkowania 8 tygodni budowa farmy oddanie do użytku uroczyste otwarcie z udziałem V-ce premiera Waldemara Pawlaka

32 Farma usytuowana na terenie marginalny stacja uzdatniania wody. Powierzchnia zabudowy ok. 2 ha Powierzchnia konstrukcji z modułami 35% zabudowy Zainstalowane jest 4445 szt. modułów o mocy 225W Moduły umieszczone są na konstrukcji stalowej wbitej kafarem do ziemi

33 TAURON Całość energii wyprodukowanej przez farmę jest odsprzedawana do sieci (Tauron) Miejsce wpięcia do sieci. Słup z licznikiem czarnej energii EMERSON Serce farmy to moduły, zaś płucami jest stacja inwerterowa. Producentem jest firma Emerson. Wykorzystana jest jednostka centralna.

34 POLSKI PRODUCENT MODUŁÓW FOTOWOLTAICZNYCH Instalacja 9 kwp Budynek Fabryki - Tarnów, ul Mroźna 8

35 DZIAŁALNOŚĆ FIRMY GEORYT SOLAR - produkcja i sprzedaż modułów fotowoltaicznych * możemy produkować moduły poli- i mono-krystaliczne - budowa farm fotowoltaicznych / montaż mikro i małych instalacji * kompleksowa obsługa klienta od projektu/koncepcji po budowę elektrowni pod klucz - współpraca z firmami montażowymi, biurami projektowymi, dealerami * gotowe małe zestawy PV - prace nad nowymi produktami i rozwiązaniami * moduły transparentne, nietypowe rozmiary,

36 Nasze realizacje

37 Dostępne na świecie źródła energii (Źródło: W.B. Koldehoff, The Solar Thermal Market, Status-Technologies-Perspectives, Inter Solar 2009, San Francisco 2009)

38 Georyt Solar Krzysztof Witkowski ul. Mroźna 8, Tarnów Tel Fax Dziękujęmy za uwagę! Łukasz Świątek Łukasz Brzeziński
