Construction. Dachowa membrana hydroizolacyjna na bazie polimerów. Opis produktu. Badania 1/5

Transkrypt

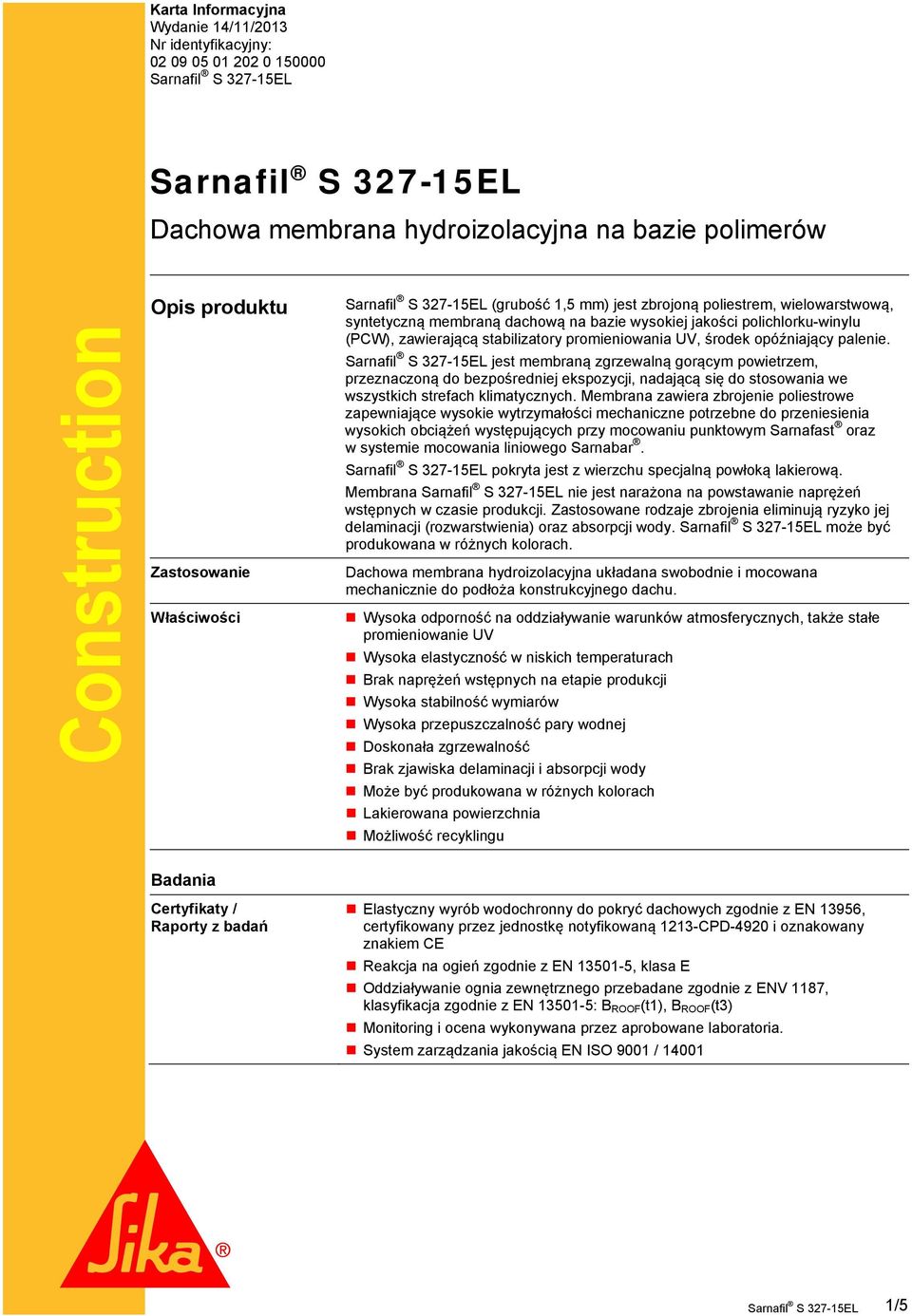

1 Karta Informacyjna Wydanie 14/11/2013 Nr identyfikacyjny: Dachowa membrana hydroizolacyjna na bazie polimerów Construction Opis produktu Zastosowanie Właściwości (grubość 1,5 mm) jest zbrojoną poliestrem, wielowarstwową, syntetyczną membraną dachową na bazie wysokiej jakości polichlorku-winylu (PCW), zawierającą stabilizatory promieniowania UV, środek opóźniający palenie. jest membraną zgrzewalną gorącym powietrzem, przeznaczoną do bezpośredniej ekspozycji, nadającą się do stosowania we wszystkich strefach klimatycznych. Membrana zawiera zbrojenie poliestrowe zapewniające wysokie wytrzymałości mechaniczne potrzebne do przeniesienia wysokich obciążeń występujących przy mocowaniu punktowym Sarnafast oraz w systemie mocowania liniowego Sarnabar. pokryta jest z wierzchu specjalną powłoką lakierową. Membrana nie jest narażona na powstawanie naprężeń wstępnych w czasie produkcji. Zastosowane rodzaje zbrojenia eliminują ryzyko jej delaminacji (rozwarstwienia) oraz absorpcji wody. może być produkowana w różnych kolorach. Dachowa membrana hydroizolacyjna układana swobodnie i mocowana mechanicznie do podłoża konstrukcyjnego dachu. Wysoka odporność na oddziaływanie warunków atmosferycznych, także stałe promieniowanie UV Wysoka elastyczność w niskich temperaturach Brak naprężeń wstępnych na etapie produkcji Wysoka stabilność wymiarów Wysoka przepuszczalność pary wodnej Doskonała zgrzewalność Brak zjawiska delaminacji i absorpcji wody Może być produkowana w różnych kolorach Lakierowana powierzchnia Możliwość recyklingu Badania Certyfikaty / Raporty z badań Elastyczny wyrób wodochronny do pokryć dachowych zgodnie z EN 13956, certyfikowany przez jednostkę notyfikowaną 1213-CPD-4920 i oznakowany znakiem CE Reakcja na ogień zgodnie z EN , klasa E Oddziaływanie ognia zewnętrznego przebadane zgodnie z ENV 1187, klasyfikacja zgodnie z EN : B ROOF (t1), B ROOF (t3) Monitoring i ocena wykonywana przez aprobowane laboratoria. System zarządzania jakością EN ISO 9001 / /5

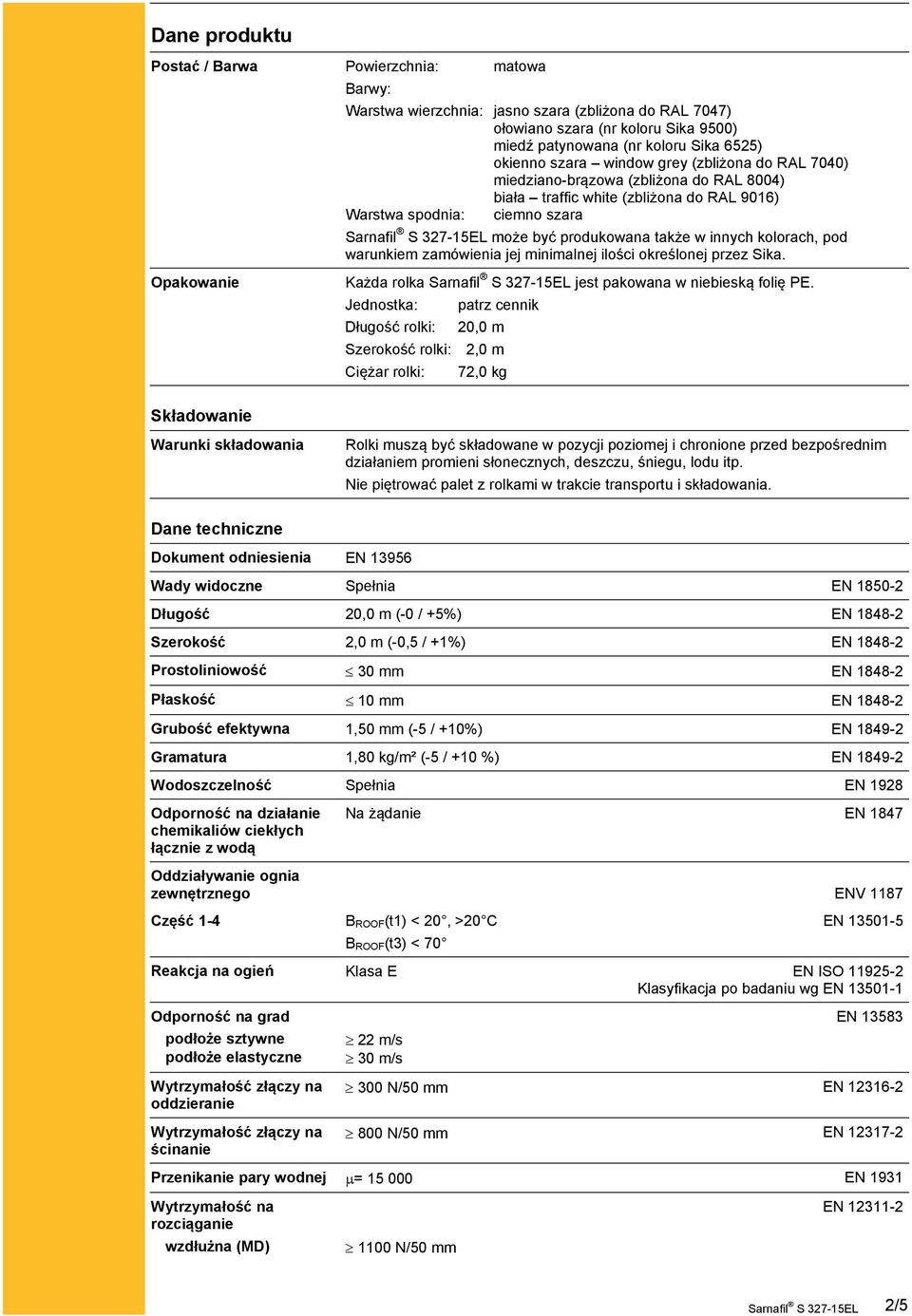

2 Dane produktu Postać / Barwa Powierzchnia: matowa Barwy: Warstwa wierzchnia: jasno szara (zbliżona do RAL 7047) ołowiano szara (nr koloru Sika 9500) miedź patynowana (nr koloru Sika 6525) okienno szara window grey (zbliżona do RAL 7040) miedziano-brązowa (zbliżona do RAL 8004) biała traffic white (zbliżona do RAL 9016) Warstwa spodnia: ciemno szara może być produkowana także w innych kolorach, pod warunkiem zamówienia jej minimalnej ilości określonej przez Sika. Opakowanie Składowanie Każda rolka jest pakowana w niebieską folię PE. Jednostka: patrz cennik Długość rolki: 20,0 m Szerokość rolki: 2,0 m Ciężar rolki: 72,0 kg Warunki składowania Rolki muszą być składowane w pozycji poziomej i chronione przed bezpośrednim działaniem promieni słonecznych, deszczu, śniegu, lodu itp. Nie piętrować palet z rolkami w trakcie transportu i składowania. Dane techniczne Dokument odniesienia EN Wady widoczne Spełnia EN Długość 20,0 m (-0 / +5%) EN Szerokość 2,0 m (-0,5 / +1%) EN Prostoliniowość 30 mm EN Płaskość 10 mm EN Grubość efektywna 1,50 mm (-5 / +10%) EN Gramatura 1,80 kg/m² (-5 / +10 %) EN Wodoszczelność Spełnia EN 1928 Odporność na działanie chemikaliów ciekłych łącznie z wodą Na żądanie EN 1847 Oddziaływanie ognia zewnętrznego ENV 1187 Część 1-4 B ROOF (t1) < 20, >20 C B ROOF (t3) < 70 EN Reakcja na ogień Klasa E EN ISO Klasyfikacja po badaniu wg EN Odporność na grad EN podłoże sztywne podłoże elastyczne Wytrzymałość złączy na oddzieranie Wytrzymałość złączy na ścinanie 22 m/s 30 m/s 300 N/50 mm EN N/50 mm EN Przenikanie pary wodnej = EN 1931 Wytrzymałość na rozciąganie wzdłużna (MD) 1100 N/50 mm EN /5

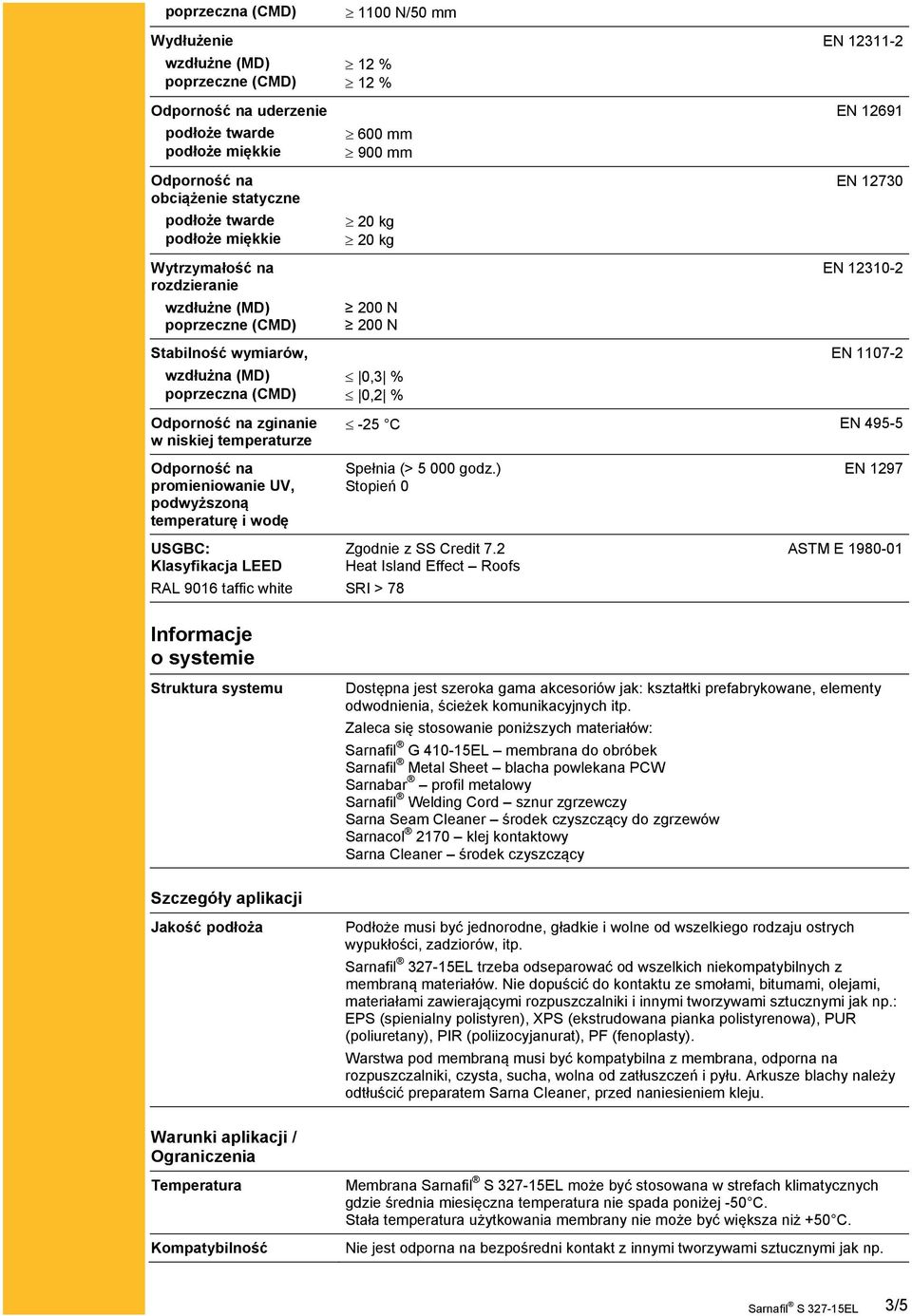

3 poprzeczna (CMD) 1100 N/50 mm Wydłużenie EN wzdłużne (MD) 12 % poprzeczne (CMD) 12 % Odporność na uderzenie EN podłoże twarde podłoże miękkie Odporność na obciążenie statyczne podłoże twarde podłoże miękkie Wytrzymałość na rozdzieranie 600 mm 900 mm 20 kg 20 kg EN EN wzdłużne (MD) 200 N poprzeczne (CMD) 200 N Stabilność wymiarów, EN wzdłużna (MD) 0,3 % poprzeczna (CMD) 0,2 % Odporność na zginanie w niskiej temperaturze Odporność na promieniowanie UV, podwyższoną temperaturę i wodę USGBC: Klasyfikacja LEED RAL 9016 taffic white -25 C EN Spełnia (> godz.) Stopień 0 Zgodnie z SS Credit 7.2 Heat Island Effect Roofs SRI > 78 EN 1297 ASTM E Informacje o systemie Struktura systemu Dostępna jest szeroka gama akcesoriów jak: kształtki prefabrykowane, elementy odwodnienia, ścieżek komunikacyjnych itp. Zaleca się stosowanie poniższych materiałów: Sarnafil G EL membrana do obróbek Sarnafil Metal Sheet blacha powlekana PCW Sarnabar profil metalowy Sarnafil Welding Cord sznur zgrzewczy Sarna Seam Cleaner środek czyszczący do zgrzewów Sarnacol 2170 klej kontaktowy Sarna Cleaner środek czyszczący Szczegóły aplikacji Jakość podłoża Podłoże musi być jednorodne, gładkie i wolne od wszelkiego rodzaju ostrych wypukłości, zadziorów, itp. Sarnafil EL trzeba odseparować od wszelkich niekompatybilnych z membraną materiałów. Nie dopuścić do kontaktu ze smołami, bitumami, olejami, materiałami zawierającymi rozpuszczalniki i innymi tworzywami sztucznymi jak np.: EPS (spienialny polistyren), XPS (ekstrudowana pianka polistyrenowa), PUR (poliuretany), PIR (poliizocyjanurat), PF (fenoplasty). Warstwa pod membraną musi być kompatybilna z membrana, odporna na rozpuszczalniki, czysta, sucha, wolna od zatłuszczeń i pyłu. Arkusze blachy należy odtłuścić preparatem Sarna Cleaner, przed naniesieniem kleju. Warunki aplikacji / Ograniczenia Temperatura Kompatybilność Membrana może być stosowana w strefach klimatycznych gdzie średnia miesięczna temperatura nie spada poniżej -50 C. Stała temperatura użytkowania membrany nie może być większa niż +50 C. Nie jest odporna na bezpośredni kontakt z innymi tworzywami sztucznymi jak np. 3/5

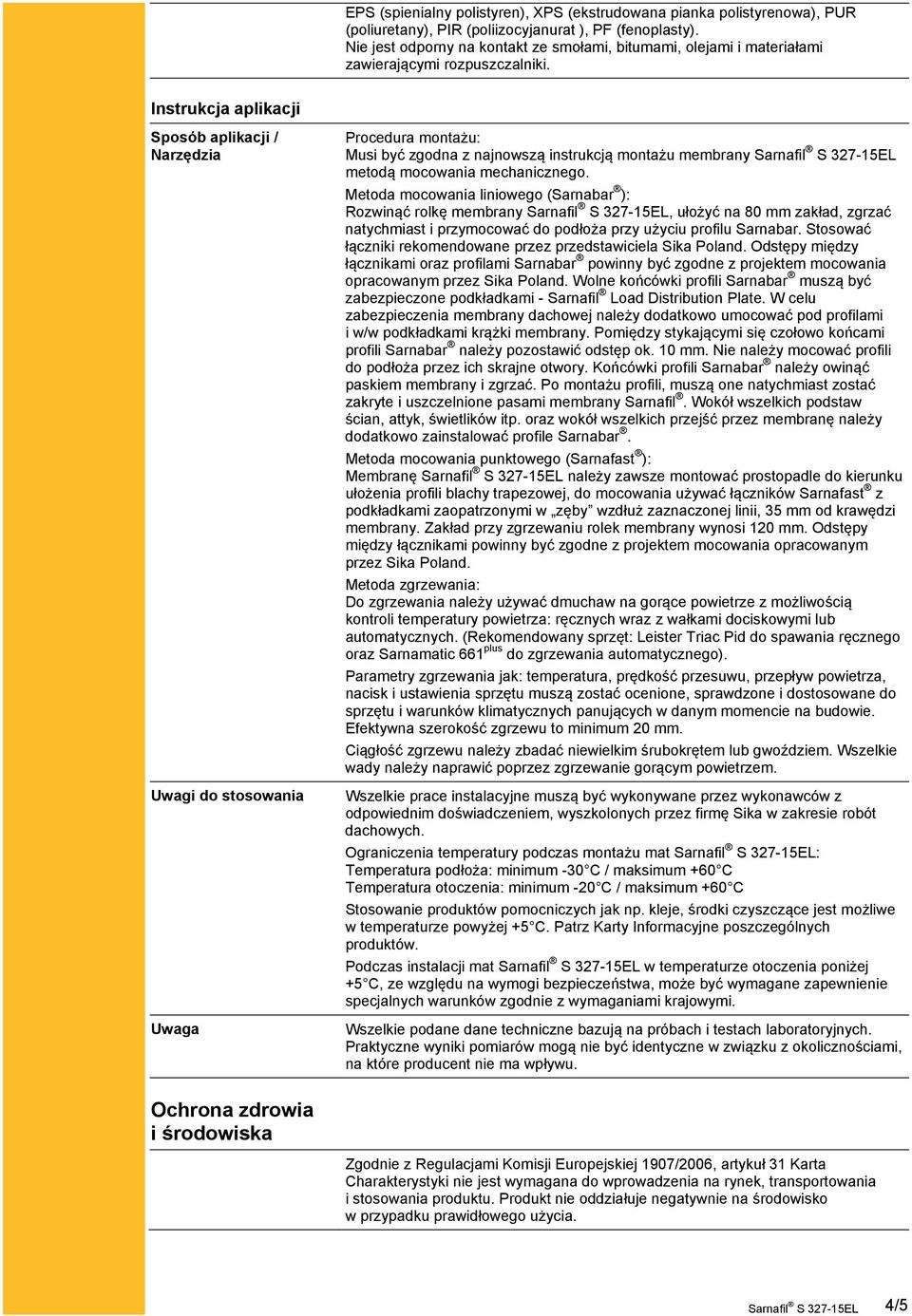

4 EPS (spienialny polistyren), XPS (ekstrudowana pianka polistyrenowa), PUR (poliuretany), PIR (poliizocyjanurat ), PF (fenoplasty). Nie jest odporny na kontakt ze smołami, bitumami, olejami i materiałami zawierającymi rozpuszczalniki. Instrukcja aplikacji Sposób aplikacji / Narzędzia Uwagi do stosowania Uwaga Procedura montażu: Musi być zgodna z najnowszą instrukcją montażu membrany metodą mocowania mechanicznego. Metoda mocowania liniowego (Sarnabar ): Rozwinąć rolkę membrany, ułożyć na 80 mm zakład, zgrzać natychmiast i przymocować do podłoża przy użyciu profilu Sarnabar. Stosować łączniki rekomendowane przez przedstawiciela Sika Poland. Odstępy między łącznikami oraz profilami Sarnabar powinny być zgodne z projektem mocowania opracowanym przez Sika Poland. Wolne końcówki profili Sarnabar muszą być zabezpieczone podkładkami - Sarnafil Load Distribution Plate. W celu zabezpieczenia membrany dachowej należy dodatkowo umocować pod profilami i w/w podkładkami krążki membrany. Pomiędzy stykającymi się czołowo końcami profili Sarnabar należy pozostawić odstęp ok. 10 mm. Nie należy mocować profili do podłoża przez ich skrajne otwory. Końcówki profili Sarnabar należy owinąć paskiem membrany i zgrzać. Po montażu profili, muszą one natychmiast zostać zakryte i uszczelnione pasami membrany Sarnafil. Wokół wszelkich podstaw ścian, attyk, świetlików itp. oraz wokół wszelkich przejść przez membranę należy dodatkowo zainstalować profile Sarnabar. Metoda mocowania punktowego (Sarnafast ): Membranę należy zawsze montować prostopadle do kierunku ułożenia profili blachy trapezowej, do mocowania używać łączników Sarnafast z podkładkami zaopatrzonymi w zęby wzdłuż zaznaczonej linii, 35 mm od krawędzi membrany. Zakład przy zgrzewaniu rolek membrany wynosi 120 mm. Odstępy między łącznikami powinny być zgodne z projektem mocowania opracowanym przez Sika Poland. Metoda zgrzewania: Do zgrzewania należy używać dmuchaw na gorące powietrze z możliwością kontroli temperatury powietrza: ręcznych wraz z wałkami dociskowymi lub automatycznych. (Rekomendowany sprzęt: Leister Triac Pid do spawania ręcznego oraz Sarnamatic 661 plus do zgrzewania automatycznego). Parametry zgrzewania jak: temperatura, prędkość przesuwu, przepływ powietrza, nacisk i ustawienia sprzętu muszą zostać ocenione, sprawdzone i dostosowane do sprzętu i warunków klimatycznych panujących w danym momencie na budowie. Efektywna szerokość zgrzewu to minimum 20 mm. Ciągłość zgrzewu należy zbadać niewielkim śrubokrętem lub gwoździem. Wszelkie wady należy naprawić poprzez zgrzewanie gorącym powietrzem. Wszelkie prace instalacyjne muszą być wykonywane przez wykonawców z odpowiednim doświadczeniem, wyszkolonych przez firmę Sika w zakresie robót dachowych. Ograniczenia temperatury podczas montażu mat : Temperatura podłoża: minimum -30 C / maksimum +60 C Temperatura otoczenia: minimum -20 C / maksimum +60 C Stosowanie produktów pomocniczych jak np. kleje, środki czyszczące jest możliwe w temperaturze powyżej +5 C. Patrz Karty Informacyjne poszczególnych produktów. Podczas instalacji mat w temperaturze otoczenia poniżej +5 C, ze względu na wymogi bezpieczeństwa, może być wymagane zapewnienie specjalnych warunków zgodnie z wymaganiami krajowymi. Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. Ochrona zdrowia i środowiska Zgodnie z Regulacjami Komisji Europejskiej 1907/2006, artykuł 31 Karta Charakterystyki nie jest wymagana do wprowadzenia na rynek, transportowania i stosowania produktu. Produkt nie oddziałuje negatywnie na środowisko w przypadku prawidłowego użycia. 4/5

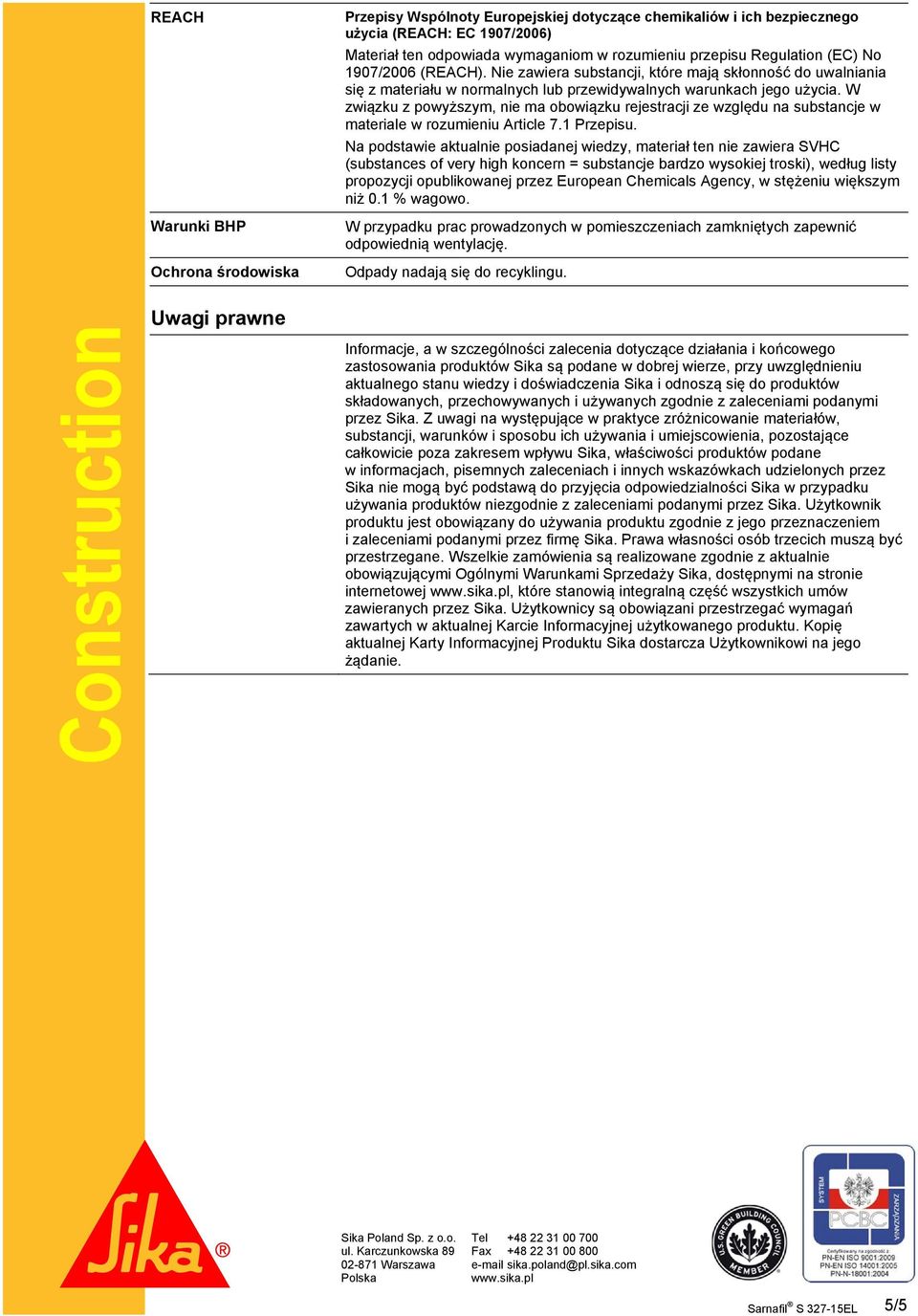

5 REACH Warunki BHP Ochrona środowiska Przepisy Wspólnoty Europejskiej dotyczące chemikaliów i ich bezpiecznego użycia (REACH: EC 1907/2006) Materiał ten odpowiada wymaganiom w rozumieniu przepisu Regulation (EC) No 1907/2006 (REACH). Nie zawiera substancji, które mają skłonność do uwalniania się z materiału w normalnych lub przewidywalnych warunkach jego użycia. W związku z powyższym, nie ma obowiązku rejestracji ze względu na substancje w materiale w rozumieniu Article 7.1 Przepisu. Na podstawie aktualnie posiadanej wiedzy, materiał ten nie zawiera SVHC (substances of very high koncern = substancje bardzo wysokiej troski), według listy propozycji opublikowanej przez European Chemicals Agency, w stężeniu większym niż 0.1 % wagowo. W przypadku prac prowadzonych w pomieszczeniach zamkniętych zapewnić odpowiednią wentylację. Odpady nadają się do recyklingu. Construction Uwagi prawne Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie internetowej które stanowią integralną część wszystkich umów zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie. Sika Poland Sp. z o.o. ul. Karczunkowska Warszawa Polska Tel Fax sika.poland@pl.sika.com 5/5
