1 Profilaktyka w Technice Napędowej

2

3 SEW Lokalizacja 3

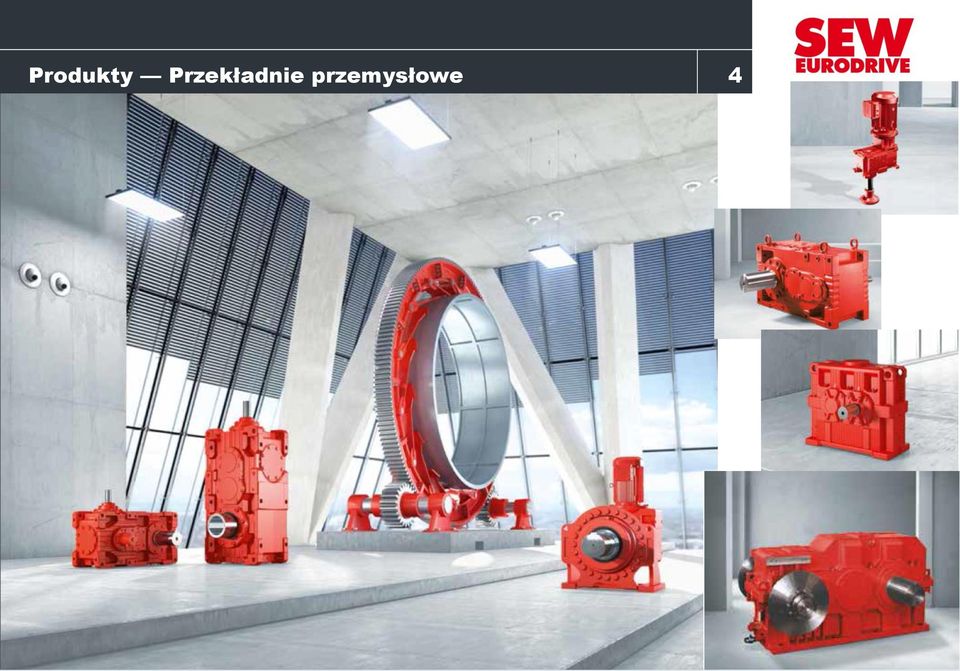

4 Produkty Przekładnie przemysłowe 4

5 Produkty Motoreduktory wszystkich typów 5 Motoreduktory i przekładnie IG Seria IGP Seria IGX Motoreduktory 6, knm

6 Produkty Przekładnie przemysłowe 6 Seria X - Przekładnie walcowe i stożkowo-walcowe

7 Produkty Przekładnie przemysłowe 7 Fabryka przekładni przemysłowych m 2 powierzchni w tym: m 2 produkcja m 2 montaż m 2 logistyka

8 Produkty Przekładnie przemysłowe 8 Product Portfolio made around the Globe 23 wielkości (the largest and the finest possible selection in the IG market) Monobloc & split housings available in standard Zakres Momentu Obrotowego 6,8 to 485kNm (from European factories)

9 Produkty Przekładnie przemysłowe 9 Dane techniczne Moment nominalny i przełożenia Size Nominal torque [knm] class X.F.. 2, 3 and 4 stages X.K.. 2, 3 and 4 stages X.T.. 3 and 4 stages 1 2 oraz 3 stopniowe 2 3 oraz 4 stopniowe 3 3 stopniowe 100 6,8 7, , , ,8 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , wielkości Od 6 do 475 knm Uniwersalny rozkład momentów dostosowany dla zapotrzebowania urządzenia

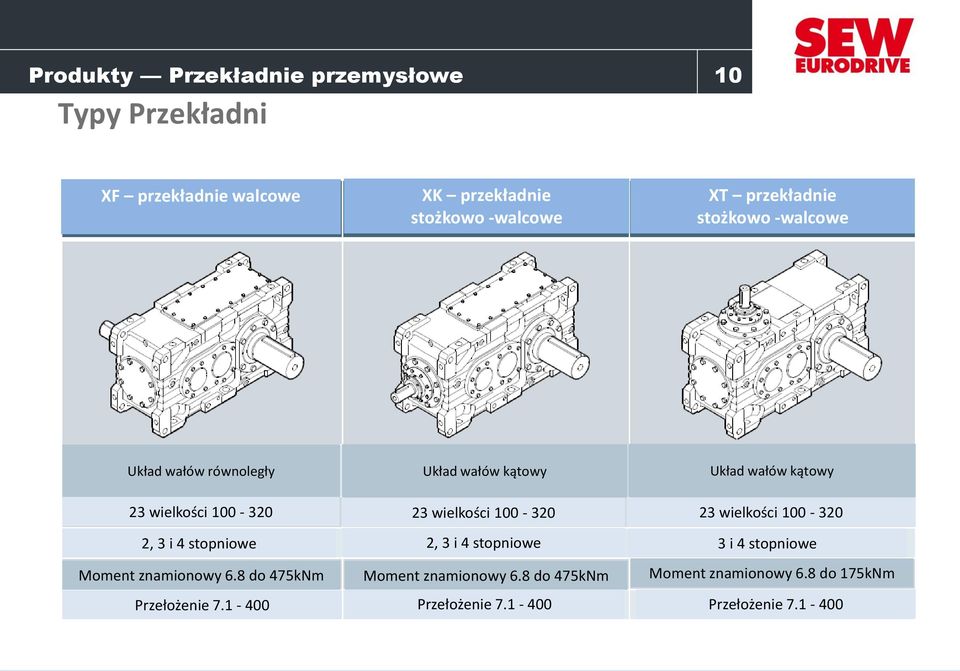

10 Produkty Przekładnie przemysłowe 10 Typy Przekładni XF przekładnie walcowe XK przekładnie stożkowo -walcowe XT przekładnie stożkowo -walcowe Układ wałów równoległy Układ wałów kątowy Układ wałów kątowy 23 wielkości wielkości wielkości , 3 i 4 stopniowe 2, 3 i 4 stopniowe 3 i 4 stopniowe Moment znamionowy 6.8 do 475kNm Przełożenie Moment znamionowy 6.8 do 475kNm Przełożenie Moment znamionowy 6.8 do 175kNm Przełożenie

11 Produkty Przekładnie przemysłowe 11 Budowa przekładni - korpus Korpus monolityczny Korpus uniwersalny z poziomym podziałem korpusu Korpus poziomy z poziomym podziałem korpusu ( korpus + pokrywa)

12 M 1 M 3 Produkty Przekładnie przemysłowe 12 Odwracalny symetryczny korpus

13 Produkty Przekładnie przemysłowe 13 Pozycje pracy i płaszczyzny montażu Płaszczyzny montażu

14 Produkty Przekładnie przemysłowe 14 Budowa przekładni wały wejściowe i wyjściowe Wał pełny z rowkiem wpustowym (lub gładki) Wał drążony z rowkiem wpustowym (lub z wielowypustem) Wał drążony z pierścieniem zaciskowym

15 Produkty Przekładnie przemysłowe 15 Budowa przekładni - uszczelnienia Standard Dust protected regreaseable Zabezpieczenie przeciwpyłowe z kalamitką smarową Dust protected Zabezpieczenie przeciwpyłowe Radial- Labyrinth (Taconite) Labiryntowe (Taconite)

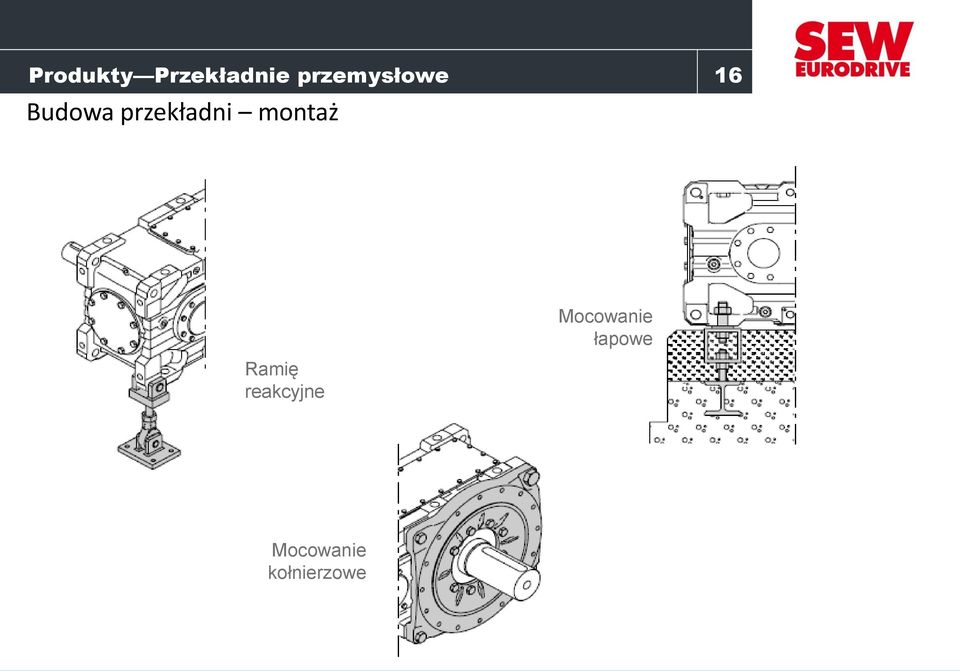

16 Produkty Przekładnie przemysłowe 16 Budowa przekładni montaż Ramię reakcyjne Mocowanie łapowe Mocowanie kołnierzowe

17 Produkty Przekładnie przemysłowe 17 Budowa przekładni połączenie z silnikiem Podstawa pod silnik łapowy Podstawa pod silnik z napędem za pośrednictwem pasa klinowego Rama fundamentowa lub pływająca Adapter pod silnik NEMA (C Face) & IEC (B5)

18 Produkty Przekładnie przemysłowe 18 Budowa przekładni adapter silnikowy Adapter do silników kołnierzowych B5 Łącznie ze sprzęgłem elastycznym X.K X.F

19 Produkty Przekładnie przemysłowe 19 Budowa przekładni - chłodzenie Wentylator chłodzący Promieniowy na HSS Osiowy na HSS Wewnętrzne chłodzenie Pokrywa chłodząca Wkład chłodzący Wężownica chłodząca Chłodzenie obiegowe Chłodnica olej-woda Chłodnica olej -powietrze

20 Produkty Przekładnie przemysłowe 20 Budowa przekładni ogrzewanie oleju Układ ogrzewania składa się z wkładu grzejnego [1] i czujnika temperatury [2]

21 Produkty Przekładnie przemysłowe 21 Budowa przekładni Smarowanie Smarowanie ciśnieniowe Smarowanie Kąpielowe Pompa na wale Pompa z silnikiem Zbiornik wyrównawczy

22 Produkty Przekładnie przemysłowe 22 Budowa przekładni Wyposażenie [1] Bagnet olejowy [2] Odpowietrznik [3] Wziernik oleju [4] Korek spustowy oleju

23 Produkty Przekładnie przemysłowe 23 Wyłącznik ciśnieniowy PS Czujnik temperatury PT100 Wyłącznik temperaturowy NTB Wyłącznik temperaturowy TSK DUO10A jednostka diagnostyczna

24 Produkty Przekładnie przemysłowe 24 Budowa przekładni Wyposażenie dodatkowe Sprzęgło kołnierzowe Sprzęgło jednokierunkowe

25 Produkty Zabezpieczenie korpusu 25

26 Konfiguracja Workbench 27

27 Konfiguracja XAplet Termika 28

28 Konfiguracja Wesilab Wytrzymałość 29

29 Produkty Przenośniki Taśmowe 30 Skuteczne systemy uszczelnień Backstop lub backstop z ogranicznikiem momentu Obudowa żeliwna (GG25) z dodatkowym ożebrowaniem Wentylator osiowy dla optymalnego chłodzenia Sztywne sprzęgło kołnierzowe Różnorodne formy wykonania wału Smarowanie rozbryzgowe lub ciśnieniowe z pompą montowaną na wale

30 Produkty Przenośniki Kubełkowe 31 System wentylatorów Napęd pomocniczy ze sprzęgłem rozbiegowym Sprawdzanie poziomu oleju Skuteczny system uszczelnień Monitorowanie temperatury Różnorodne formy wykonania wału

31 Produkty Przenośniki Taśmowe 32 Kompletne zespoły napędowe - Przekładnia - Kołnierz - Sprzęgło elastyczne lub hydrokinetyczne - Sprzęgło kołnierzowe - Ramię reakcyjne - Silnik

32 Produkty Przenośniki Taśmowe 33

33 Produkty Przenośniki taśmowe 34

34 Produkty Przekładnie przemysłowe 35 Przekładnie specjalne Budowane pod potrzeby klienta Przekładnie głównego napędu podnoszenia w suwnicach lejniczych z zabudowanym modułem różnicowym `

35 Produkty Przekładnie przemysłowe 36 Przekładnie specjalne Budowane pod potrzeby klienta Przekładnie walcarek, przekładnie młyna gumy `

36 Dział Serwisowy

37 Czym się zajmujemy? Naprawa przekładni i silników Dostarczanie części zamiennych Diagnostyka motoreduktorów Wymiany elementów zużywających się (hamulce, uszczelnienia, łożyska) Przeglądy okresowe Montaż i demontaż napędów łącznie z ich uruchomieniem Modułowy system CDS (Complete Drive Service) Program CDM (Complete Drive Management) środa, 20 maja 2015 SEW-EURODRIVE Polska Innowacyjna Technika Napędowa

38 CDS Kompleksowe usługi serwisowe Linia serwisowa Hotline (24/7) Doradztwo instalacyjne Uruchomienie Programowanie aplikacji Przeglądy i konserwacja Naprawy Dostawa części zamiennych Szybki montaż Serwis przekładni przemysłowych Logistyka odbiorcza i dostawcza Modernizacja Analiza stanu napędu CDM Zarządzanie konserwacją Doskonalenie zawodowe SEW-EURODRIVE Polska Innowacyjna Technika Napędowa 2014 środa, 20 maja

39 Usługa CDM Dwuetapowy proces: Inspekcja analiza stanu rzeczywistego napędów Konserwacja Naprawa Diagnostyka środa, 20 maja 2015 SEW-EURODRIVE Polska Innowacyjna Technika Napędowa

40 Usługa CDM Inspekcja: Ustalenie eksploatowanych napędów Inwentaryzacja napędów, klasyfikacja stanu Oznaczenie poszczególnych napędów według specjalnego systemu firmy SEW Eurodrive w celu szybkiej identyfikacji napędu Pojedyncze przeglądy napędów według normy DIN 31051/52, sporządzenie raportu stanu zawierającego wymagane czynności naprawcze Określenie fizycznej lokalizacji napędu Tabliczka znamionowa CDM z kodem DataMatrix dla komponentów elektromechanicznych i elektroniki SEW i komponentów firm trzecich Określenie napędów poprzez DataMatrix Inspekcja wizualna Dokumentacja fotograficzna lokalizacji i komponentu środa, 20 maja 2015 SEW-EURODRIVE Polska Innowacyjna Technika Napędowa

41 Usługa CDM Konserwacja: Kontrola pozycji pracy Wymiana oleju zgodnie z typem i pozycją pracy napędu Kontrola zaworów odpowietrzających przekładni Czyszczenie i ponowne ustawienie hamulca silnika Czyszczenie przewietrznika silnika Kontrola wycieków przy silniku łącznie z demontażem pokrywy skrzynki zaciskowej Kwalifikacja napędów wymagających naprawy Sporządzenie raportu oględzin dla każdego napędu środa, 20 maja

42 Diagnostyka: Usługa CDM środa, 20 maja 2015 SEW-EURODRIVE Polska Innowacyjna Technika Napędowa

43 Usługa CDM środa, 20 maja

44 Termowizja napędów transportu wysłodków

45 Gdzie jesteśmy ZOTT - MILK Products Zbyszko FRUIT Drinks Ożarów Producent cementu i betonu NB POLSKA Producent okien producer ZEC Service Remonty i diagnostyka środa, 20 maja

46 Gdzie jesteśmy Euroterminal Sławków Logistic terminal Dalkia Euroglas InterPrint środa, 20 maja

47 SEW Eurodrive 47 Zapraszamy do współpracy
