1 DOC Jul05 Słup nośny LZY286 i LZY287 Instrukcja montażu

2

3 Instrukcja montażu Słup nośny DOC Jul05 Wprowadzenie Niniejsza instrukcja opisuje montaż słupa nośnego LZY286 lub LZY287. Wersja krótka (LZY287) służy do montażu urządzenia analitycznego (analizatora), natomiast wersja długa (LZY286) umożliwia montaż analizatora oraz przetwornika pomiarowego sc1000 z daszkiem ochronnym. Zakresy dostawy dla słupów LZY286 i LZY287 Zakres dostawy dla słupa nośnego LZY286 (patrz rysunek 1 na stronie 2): 1 słup nośny długi 1 komplet śrub LZY360 Zakres dostawy dla słupa nośnego LZY287 (patrz rysunek 1 na stronie 2): 1 słup nośny krótki 1 komplet śrub LZY360 Zakres dostawy dla kompletu śrub LZY360 (patrz rysunek 1 na stronie 2): 3 śruby M8X12 3 podkładki sprężyste dla M8 2 śruby imbusowe M5X8 2 podkładki sprężyste dla M5 4 kotwy rozporowe z podkładkami i nakrętkami Wskazówka: Wymiary poszczególnych elementów można znaleźć na rysunkach 2 i 5 na stronach 3 i 6. 1

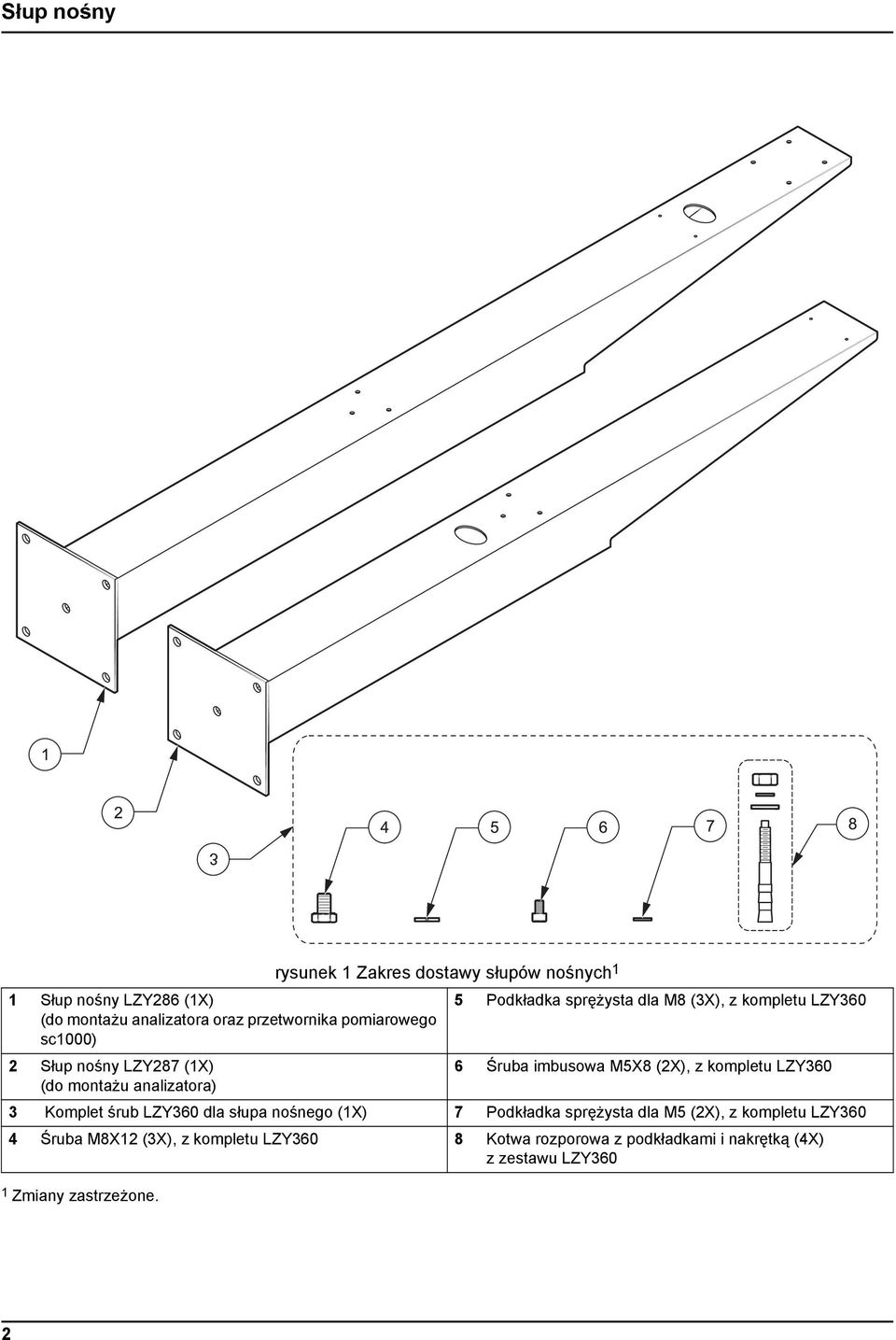

4 1 Słup nośny LZY286 (1X) (do montażu analizatora oraz przetwornika pomiarowego sc1000) rysunek 1 Zakres dostawy słupów nośnych 1 5 Podkładka sprężysta dla M8 (3X), z kompletu LZY360 2 Słup nośny LZY287 (1X) 6 Śruba imbusowa M5X8 (2X), z kompletu LZY360 (do montażu analizatora) 3 Komplet śrub LZY360 dla słupa nośnego (1X) 7 Podkładka sprężysta dla M5 (2X), z kompletu LZY360 4 Śruba M8X12 (3X), z kompletu LZY360 8 Kotwa rozporowa z podkładkami i nakrętką (4X) z zestawu LZY360 1 Zmiany zastrzeżone. 2

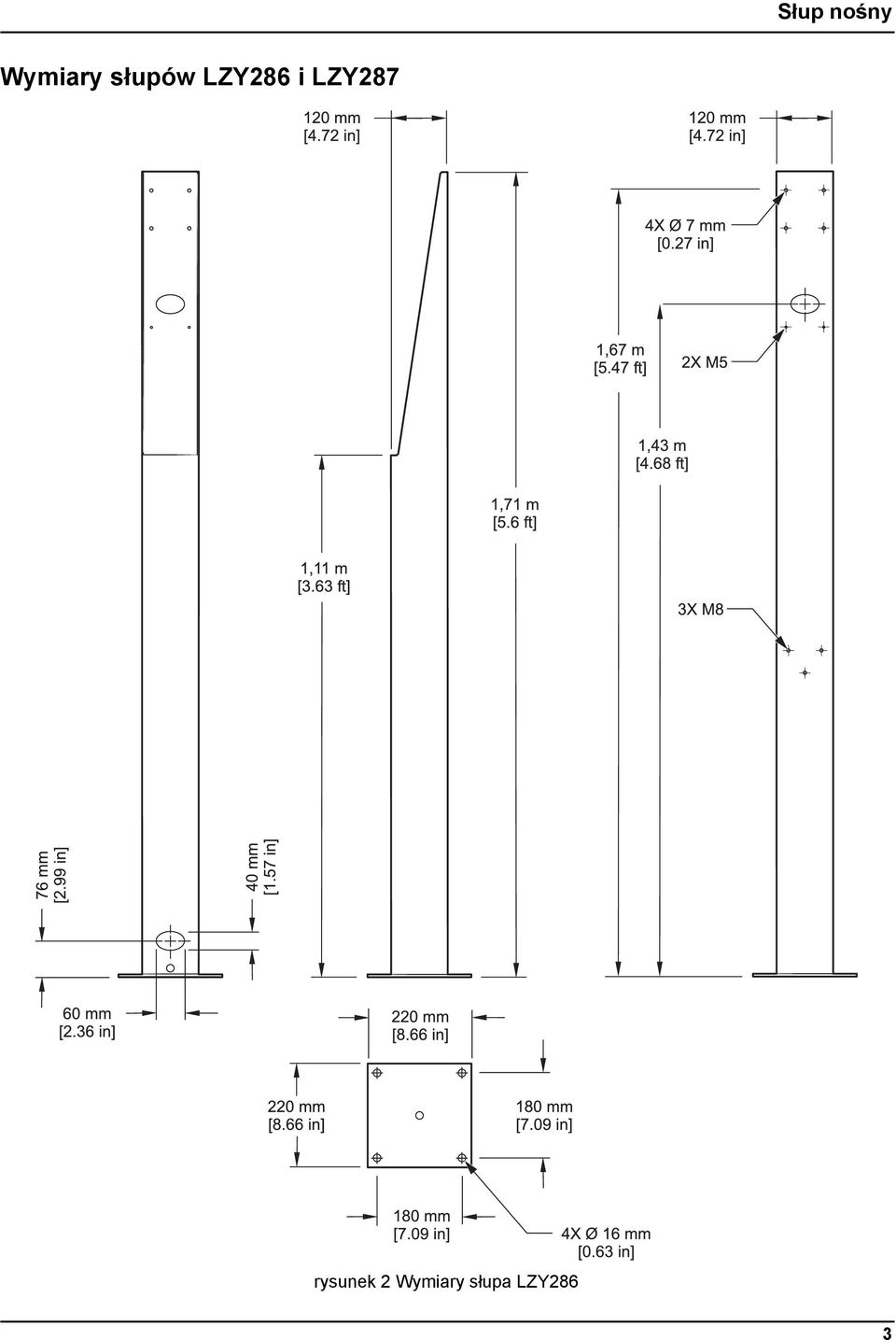

5 Wymiary słupów LZY286 i LZY287 rysunek 2 Wymiary słupa LZY286 3

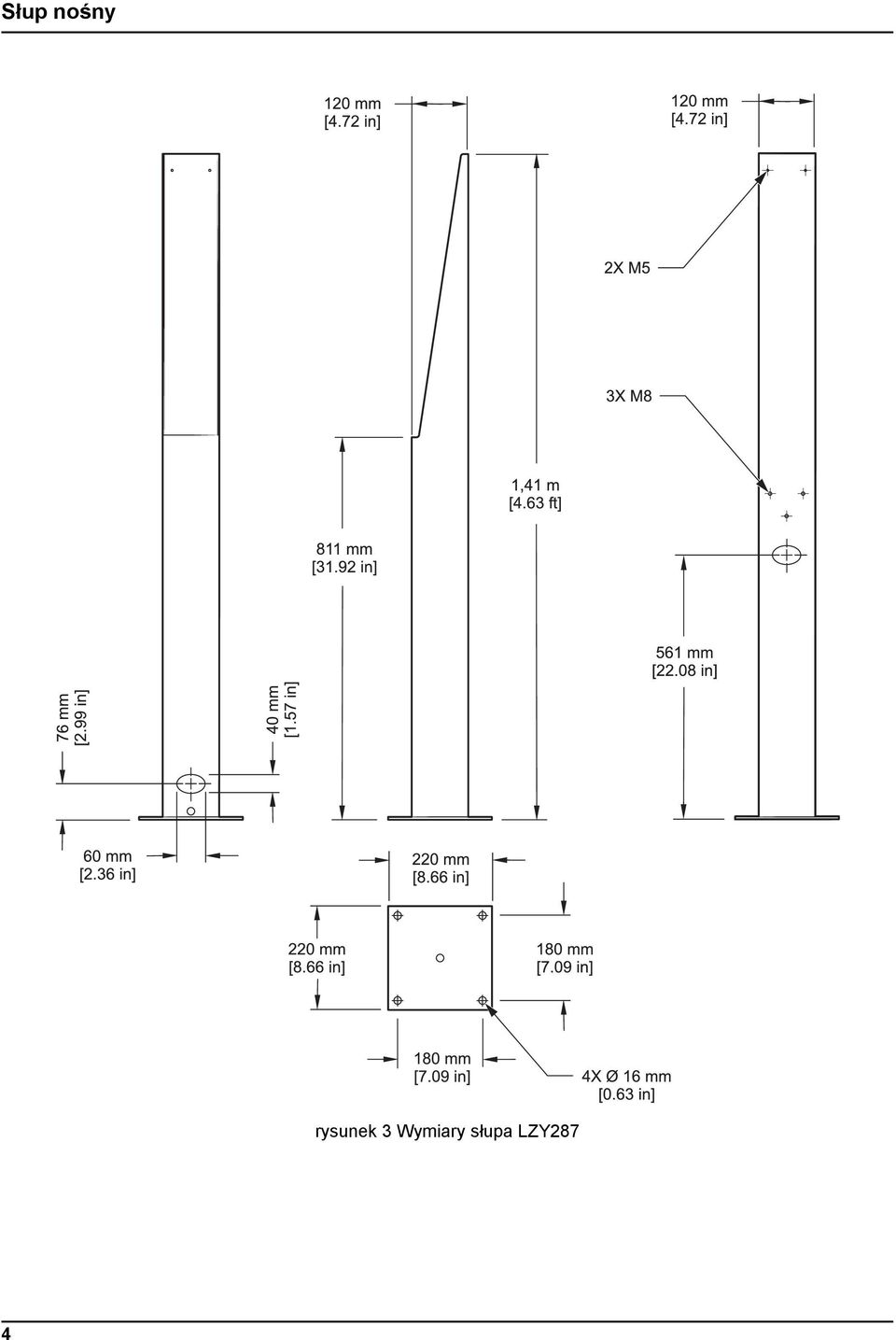

6 rysunek 3 Wymiary słupa LZY287 4

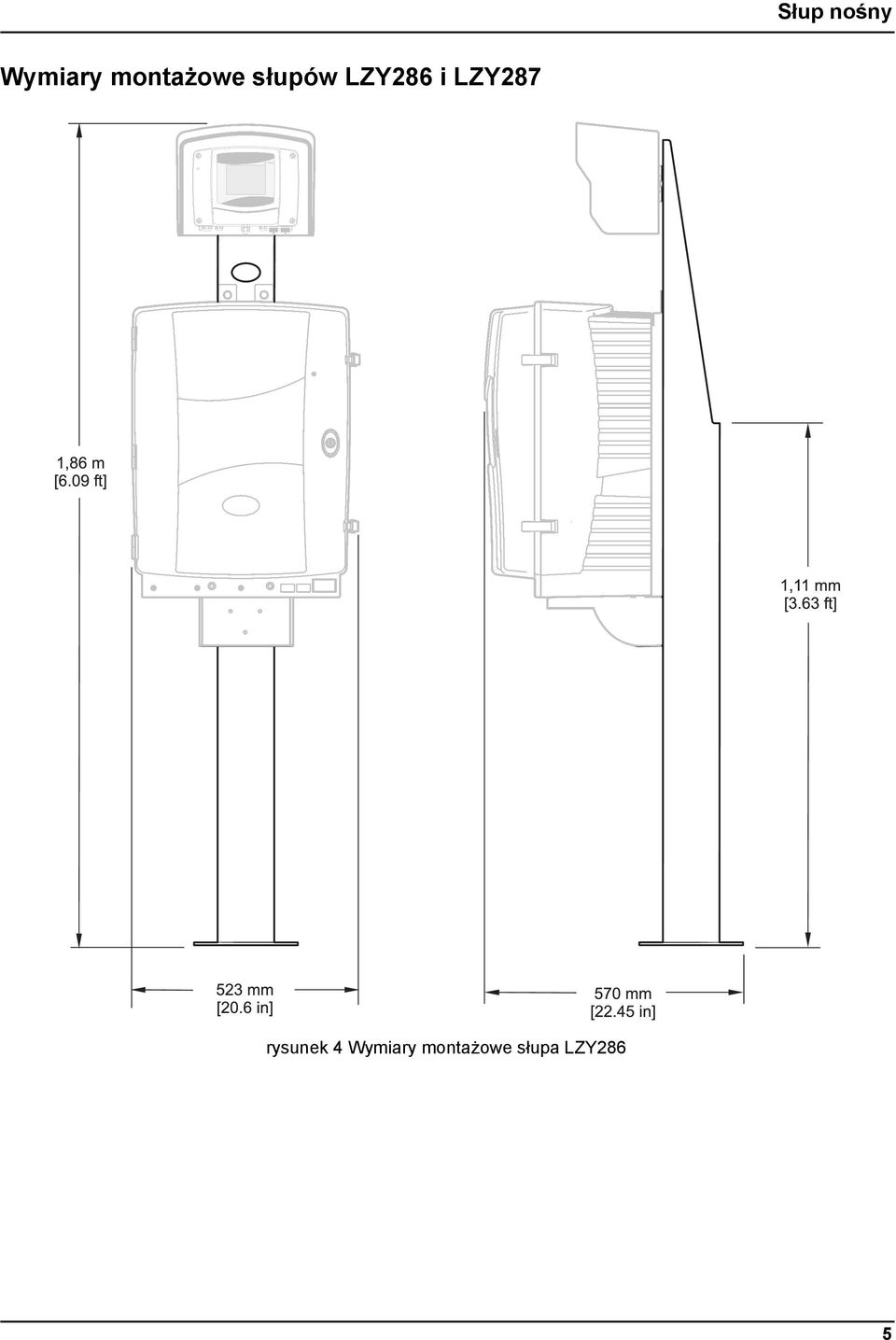

7 Wymiary montażowe słupów LZY286 i LZY287 rysunek 4 Wymiary montażowe słupa LZY286 5

8 rysunek 5 Wymiary montażowe słupa LZY287 6

9 Wybór miejsca montażu Ważna wskazówka: Przed przystąpieniem do montażu analizatora należy zapoznać się z zasadami bezpieczeństwa, podanymi w instrukcji obsługi tego urządzenia. Wskazówka: Przy wyborze miejsca montażu należy upewnić się, że analizator zostanie zamontowany pionowo. Podczas wyboru miejsca montażu należy uwzględnić następujące czynniki: waga analizatora (ok. 40 kg), swobodny dostęp do drzwiczek w obudowie i możliwość bezproblemołatwego podawania umieszczania chemikaliów dow analizatoraze, maksymalne długości kabli i węży giętkich, silny wiatr nie może prowadzić do uszkodzeń (obciążenie wiatrem i drganie) swobodny kontakt wzrokowy z modułem wyświetlacza (w przypadku montażu długiego słupa nośnego (LZY286) z przetwornikiem sc1000). Wskazówka: Należy upewnić się, że w komplecie nie brakuje instrukcji obsługi analizatora DOC023.XX YYYyy lub DOC023.XX YYYyy (xx=język, YYYyy=data). Mocowanie słupa nośnego (LZY286 i LZY287) 1. Wyszukać odpowiednie miejsce do zamocowania słupa i zamontować w nim kotwy. a. W tym celu wywiercić stosowne otwory (patrz rysunek 6 na stronie 8) i włożyć w nie kotwy. b. Uderzać młotkiem w łeb każdej kotwy, aż nastąpi rozparcie kotwy w otworze. 2. Ustawić słup na założonych kotwach, podłożyć duże i małe podkładki, a następnie nakręcić i dociągsnąć nakrętki (patrz rysunek 7 na stronie 8). 3. Połączyć za pomocą śrubowo górny kątownik montażowy, wchodzący w zakres dostawy analizatora, z analizatorem (patrz również instrukcja obsługi analizatora, rozdział "Instalacja"). 4. Za pomocą trzech śrub M8X12 oraz podkładek sprężystych zaprzymocować konsolę, wchodzącą w zakres dostawy analizatora, do słupa nośnego (patrz rysunek 8 na stronie 9 oraz instrukcja obsługi analizatora, rozdział "Instalacja"). 5. Nasunąć analizator na konsolę i zaprzymocować jego obudowę śrubami do konsoli (patrz instrukcja obsługi analizatora, rozdział "Instalacja"). 6. Połączyć za pomocą śrubowo górny kątownik montażowy na analizatorze ze słupem nośnym (patrz rysunek 8 na stronie 9 oraz instrukcja obsługi analizatora, rozdział "Instalacja"). 7. Przełożyć kable i węże giętkie przez słup nośny. 8. Postępować dalej zgodnie z opisem w instrukcji obsługi analizatora. 7

10 1 Kotwa rozporowa (4X), z kompletu LZY360 rysunek 6 Montaż kotew rozporowych rysunek 7 Mocowanie słupa nośnego do podłoża 1 Nakrętka M8 (4X), z kompletu LZY360 3 Duża podkładka (4X), z kompletu LZY360 2 Słup nośny LZY286 lub LZY287 4 Mała podkładka (4X), z kompletu LZY360 8

11 rysunek 8 Montaż analizatora na słupie nośnym 1 Śruba imbusowa M5X8 (2X), z kompletu LZY360 4 Konsola (wchodząca w zakres dostawy analizatora) 2 Podkładka sprężysta dla M5 (2X), z kompletu LZY360 5 Podkładka sprężysta dla M8 (3X), z kompletu LZY360 3 Kątownik montażowy (wchodzący w zakres dostawy analizatora) 6 Śruba M8X12 (3X), z kompletu LZY360 9

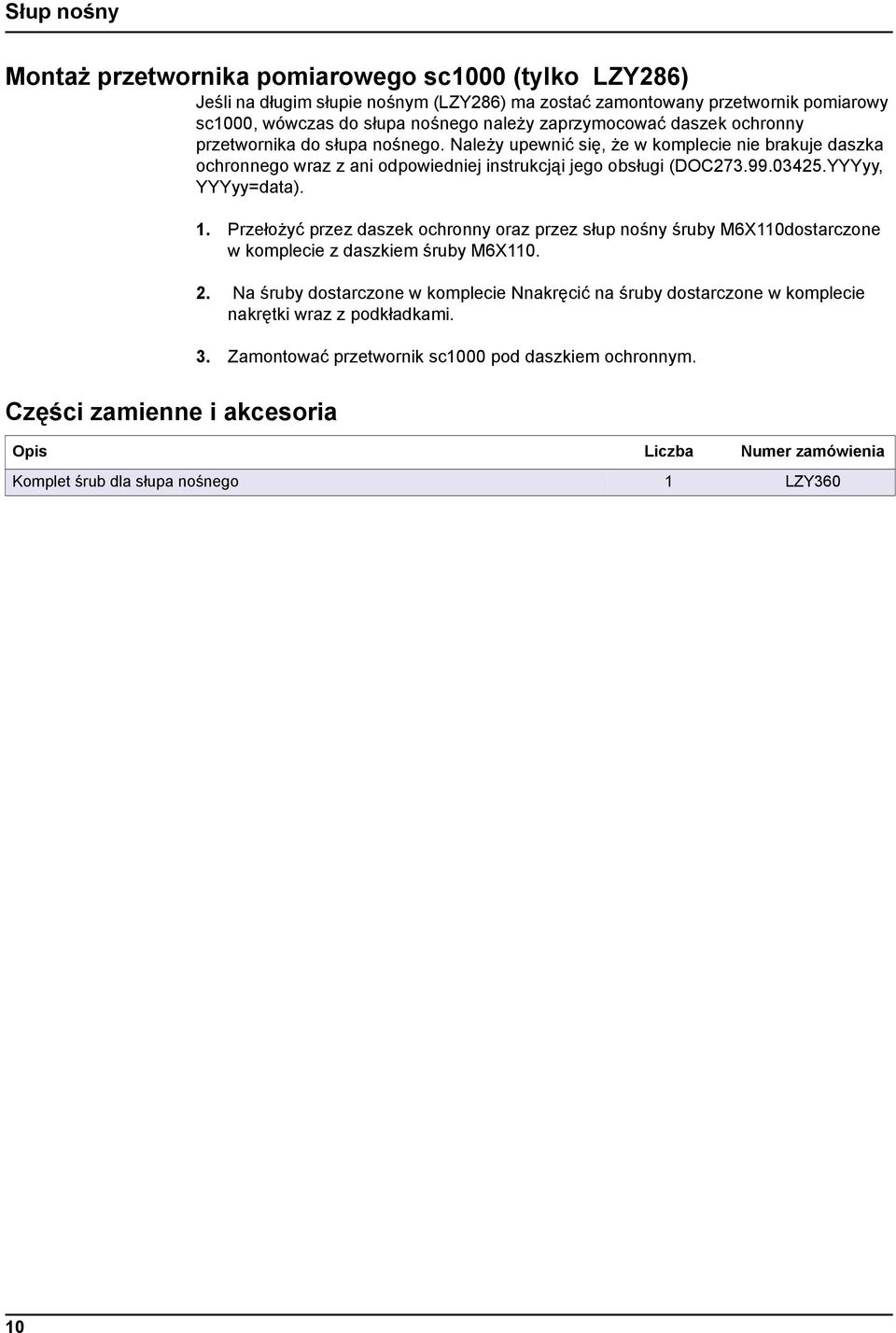

12 Montaż przetwornika pomiarowego sc1000 (tylko LZY286) Jeśli na długim słupie nośnym (LZY286) ma zostać zamontowany przetwornik pomiarowy sc1000, wówczas do słupa nośnego należy zaprzymocować daszek ochronny przetwornika do słupa nośnego. Należy upewnić się, że w komplecie nie brakuje daszka ochronnego wraz z ani odpowiedniej instrukcjąi jego obsługi (DOC YYYyy, YYYyy=data). Części zamienne i akcesoria 1. Przełożyć przez daszek ochronny oraz przez słup nośny śruby M6X110dostarczone w komplecie z daszkiem śruby M6X Na śruby dostarczone w komplecie Nnakręcić na śruby dostarczone w komplecie nakrętki wraz z podkładkami. 3. Zamontować przetwornik sc1000 pod daszkiem ochronnym. Opis Liczba Numer zamówienia Komplet śrub dla słupa nośnego 1 LZY360 10

13 Gwarancja, odpowiedzialność i reklamacje Firma HACH LANGE GmbH gwarantuje, że dostarczony produkt jest wolny od wad materiałowych i technologicznych i zobowiązuje się do nieodpłatnego naprawienia lub wymiany ewentualnych wadliwych części. W przypadku urządzeń okres do przedawnienia roszczeń z tytułu wad produktu wynosi 24 miesiące. W przypadku zawarcia umowy na przeglądy techniczne w ciągu pierwszych 6 miesięcy od daty zakupu okres do przedawnienia roszczeń wydłuża się do 60 miesięcy. Za wady, do których zalicza się również brak przyrzeczonych właściwości produktu, dostawca odpowiada (z wyłączeniem dalszych roszczeń) w następujący sposób: Wszystkie części, które w terminie przedawnienia, licząc od dnia przejścia ryzyka na nabywcę, staną się niesprawne wadliwe lub ich sprawność zostanie poważnie ograniczona na skutek okoliczności zaistniałej przed przejściem ryzyka, zwłaszcza na skutek wady konstrukcyjnej, zastosowania niewłaściwych materiałów lub wadliwego wykonania, muszą zostać przez dostawcę nieodpłatnie naprawione lub wymienione na nowe przez dostawcę. Stwierdzenie takich wad należy niezwłocznie zgłaszać dostawcy w formie pisemnej, najpóźniej 7 dni od dnia stwierdzenia wady. W przypadku zaniechania przez klienta takiego zgłoszenia, dostawa towaru zostanie, mimo wady, uznana za przyjętą. Dostawca nie ponosi żadnej innej odpowiedzialności za bezpośrednie lub pośrednie szkody, wykraczającej poza podane wyżej ramy. Jeżeli w terminie przedawnienia klient ma we własnym zakresie wykonać jakieś specjalistyczne prace konserwacyjne lub inspekcyjne zadalecone przez dostawcę (konserwacja) lub zlecić takie prace dostawcy (inspekcja) i jeżeli prace te nie zostaną wykonane, wówczas wygasają roszczenia klienta z tytułu szkód, które powstały wskutek nieprzestrzegania wytycznych dostawcy wygasają. Nie ma możliwości dochodzenia dalszych roszczeń odszkodowawczych, zwłaszcza dotyczących szkód następczych. Powyższe regulacje nie dotyczą części podlegających zużywalnychciu, a także uszkodzeń powstałych na skutek niewłaściwej obsługi, nieprawidłowego montażu lub użycia produktu niezgodnie z jego przeznaczeniem. Urządzenia procesowe firmy HACH LANGE GmbH udowodnpotwierdziły swoją niezawodność w wielu różnych zastosowaniach i stąd dlatego są często wykorzystywane w automatycznych obwodach regulacji, aby umożliwić najkorzystniejszy ekonomicznie sposób pracy w danym procesie. Dlatego też w celu uniknięcia wzgl ew.. ograniczenia ewentualnych szkód następczych zaleca się takie zaprojektowanie obwodu regulacyjnego, aby awaria jednego urządzenia powodowała automatyczne przełączenie na regulację zastępczą, która zapewni tryb pracy najbezpieczniejszy tryb pracy dla środowiska i procesu. 11
