2 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Najwyższa jakość i wydajność. Nowoczesna tokarka sterowana numerycznie powinna być produktywna, elastyczna i prosta w obsłudze. Obrabiarki serii ecoturn łączą w sobie wszystkie te cechy. Nasze tokarki gwarantują Państwu najkrótszą drogę od rysunku do gotowego detalu dzięki wydajnemu napędowi głównemu, szybkiej głowicy rewolwerowej oraz nowoczesnym napędom z posuwem szybkim 30 m/min. Poza tym nowy, funkcjonalny design zapewnia optymalną przejrzystość procesów obróbkowych. 02 Większa przejrzystość! Lampa sygnalizacyjna LED + + Informuje o aktualnym statusie obróbki + + Zwiększa bezpieczeństwo procesu wytwarzania i jego efektywność Większy komfort obsługi! Pulpit obsługowy SLIMline trzeciej generacji + + Ergonomiczny pulpit obsługowy zapewnia optymalny komfort użytkowania nowość ecoturn Powierzchnie odporne na zarysowania są poza tym trwale chronione przed zużyciem Więcej zalet! LIGHTline + + Element świetlny identyfikujący markę + + Nowoczesne wzornictwo osłon zewnętrznych z wysoką ergonomią eksploatacji Najlepsza kontrola procesu obróbki! Szyby ochronne + + O 35 % większe szyby ochronne + + Optymalny wgląd do przestrzeni roboczej + + Optymalne oświetlenie przestrzeni roboczej dzięki zastosowaniu nowoczesnej lampy ledowej PLANONlight

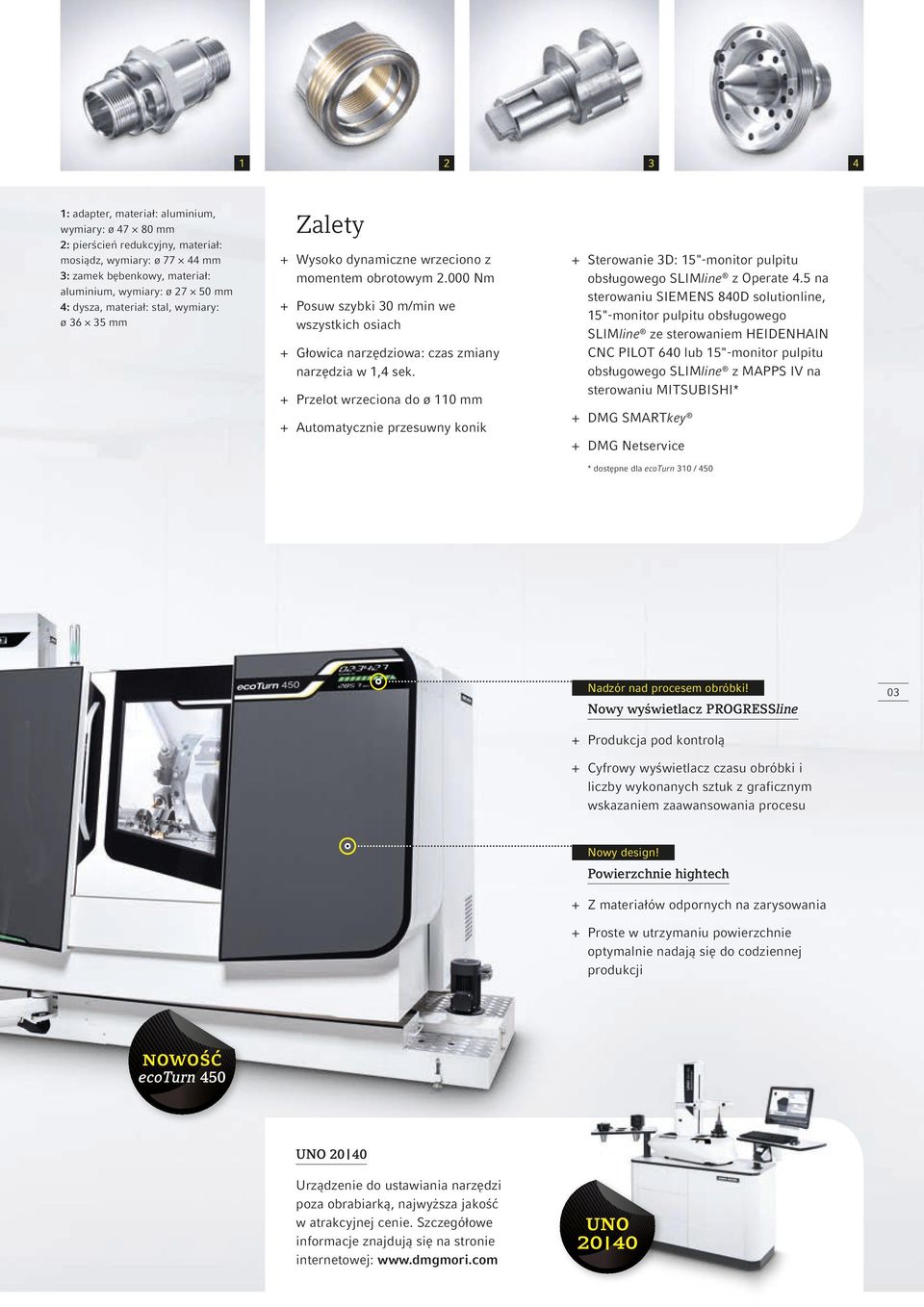

3 : adapter, materiał: aluminium, wymiary: ø mm 2: pierścień redukcyjny, materiał: mosiądz, wymiary: ø mm 3: zamek bębenkowy, materiał: aluminium, wymiary: ø mm 4: dysza, materiał: stal, wymiary: ø mm Zalety + + Wysoko dynamiczne wrzeciono z momentem obrotowym Nm + + Posuw szybki 30 m/min we wszystkich osiach + + Głowica narzędziowa: czas zmiany narzędzia w 1,4 sek. + + Przelot wrzeciona do ø 110 mm + + Automatycznie przesuwny konik + + Sterowanie 3D: 15"-monitor pulpitu obsługowego SLIMline z Operate 4.5 na sterowaniu SIEMENS 840D solutionline, 15"-monitor pulpitu obsługowego SLIMline ze sterowaniem HEIDENHAIN CNC PILOT 640 lub 15"-monitor pulpitu obsługowego SLIMline z MAPPS IV na sterowaniu MITSUBISHI* + + DMG SMARTkey + + DMG Netservice * dostępne dla ecoturn 310 / 450 Nadzór nad procesem obróbki! Nowy wyświetlacz PROGRESSline Produkcja pod kontrolą + + Cyfrowy wyświetlacz czasu obróbki i liczby wykonanych sztuk z graficznym wskazaniem zaawansowania procesu Nowy design! Powierzchnie hightech + + Z materiałów odpornych na zarysowania + + Proste w utrzymaniu powierzchnie optymalnie nadają się do codziennej produkcji nowość ecoturn 450 UNO Urządzenie do ustawiania narzędzi poza obrabiarką, najwyższa jakość w atrakcyjnej cenie. Szczegółowe informacje znajdują się na stronie internetowej: uno 20 40

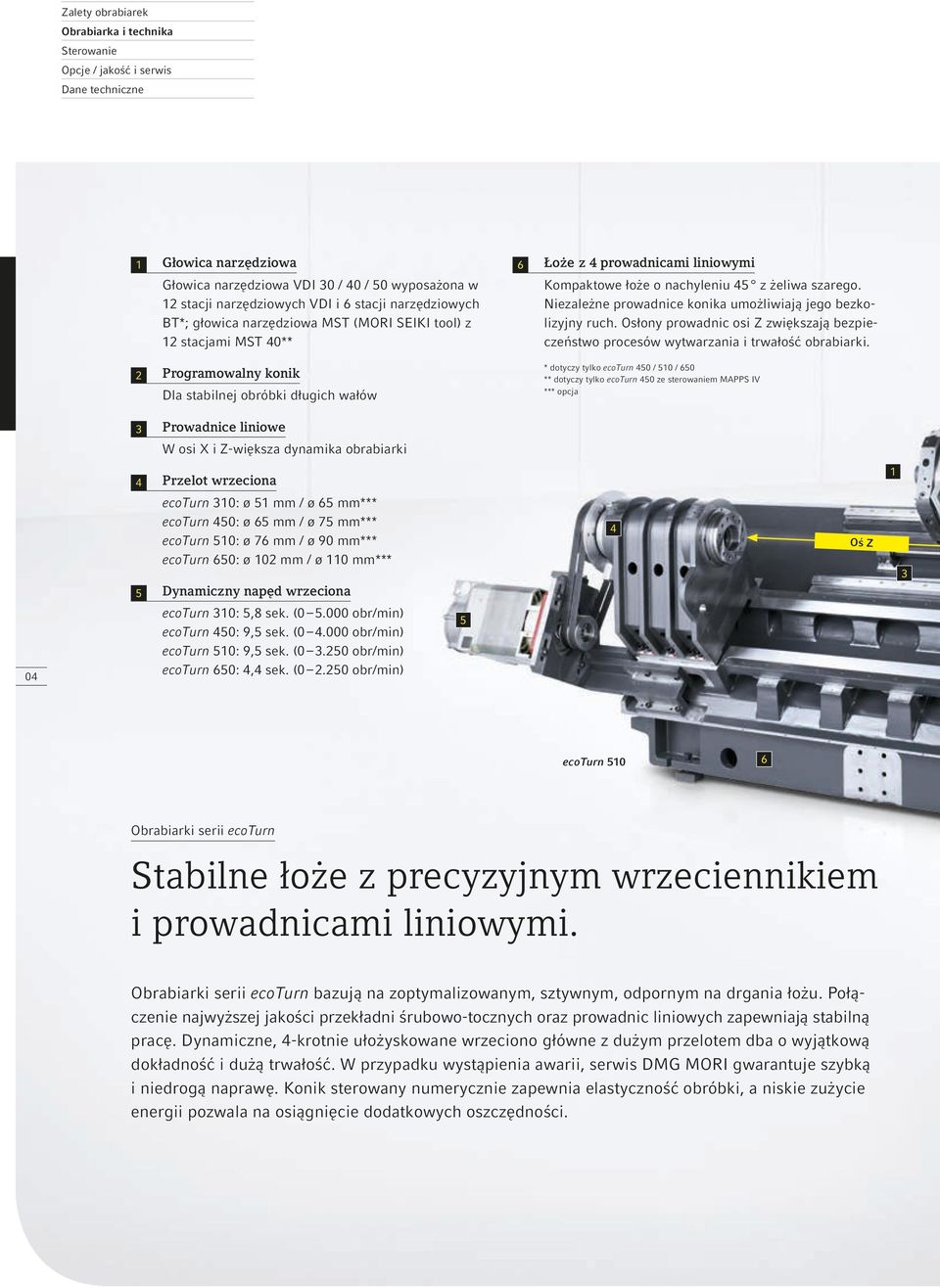

4 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne 1 Głowica narzędziowa Głowica narzędziowa VDI 30 / 40 / 50 wyposażona w 12 stacji narzędziowych VDI i 6 stacji narzędziowych BT*; głowica narzędziowa MST (MORI SEIKI tool) z 12 stacjami MST 40** 2 Programowalny konik Dla stabilnej obróbki długich wałów 6 Łoże z 4 prowadnicami liniowymi Kompaktowe łoże o nachyleniu 45 z żeliwa szarego. Niezależne prowadnice konika umożliwiają jego bezkolizyjny ruch. Osłony prowadnic osi Z zwiększają bezpieczeństwo procesów wytwarzania i trwałość obrabiarki. * dotyczy tylko ecoturn 450 / 510 / 650 ** dotyczy tylko ecoturn 450 ze sterowaniem MAPPS IV *** opcja 3 Prowadnice liniowe W osi X i Z-większa dynamika obrabiarki 04 4 Przelot wrzeciona ecoturn 310: ø 51 mm / ø 65 mm*** ecoturn 450: ø 65 mm / ø 75 mm*** ecoturn 510: ø 76 mm / ø 90 mm*** ecoturn 650: ø 102 mm / ø 110 mm*** 5 Dynamiczny napęd wrzeciona ecoturn 310: 5,8 sek. ( obr/min) ecoturn 450: 9,5 sek. ( obr/min) ecoturn 510: 9,5 sek. ( obr/min) ecoturn 650: 4,4 sek. ( obr/min) 5 4 Oś Z 1 3 ecoturn Obrabiarki serii ecoturn Stabilne łoże z precyzyjnym wrzeciennikiem i prowadnicami liniowymi. Obrabiarki serii ecoturn bazują na zoptymalizowanym, sztywnym, odpornym na drgania łożu. Połączenie najwyższej jakości przekładni śrubowo-tocznych oraz prowadnic liniowych zapewniają stabilną pracę. Dynamiczne, 4-krotnie ułożyskowane wrzeciono główne z dużym przelotem dba o wyjątkową dokładność i dużą trwałość. W przypadku wystąpienia awarii, serwis DMG MORI gwarantuje szybką i niedrogą naprawę. Konik sterowany numerycznie zapewnia elastyczność obróbki, a niskie zużycie energii pozwala na osiągnięcie dodatkowych oszczędności.

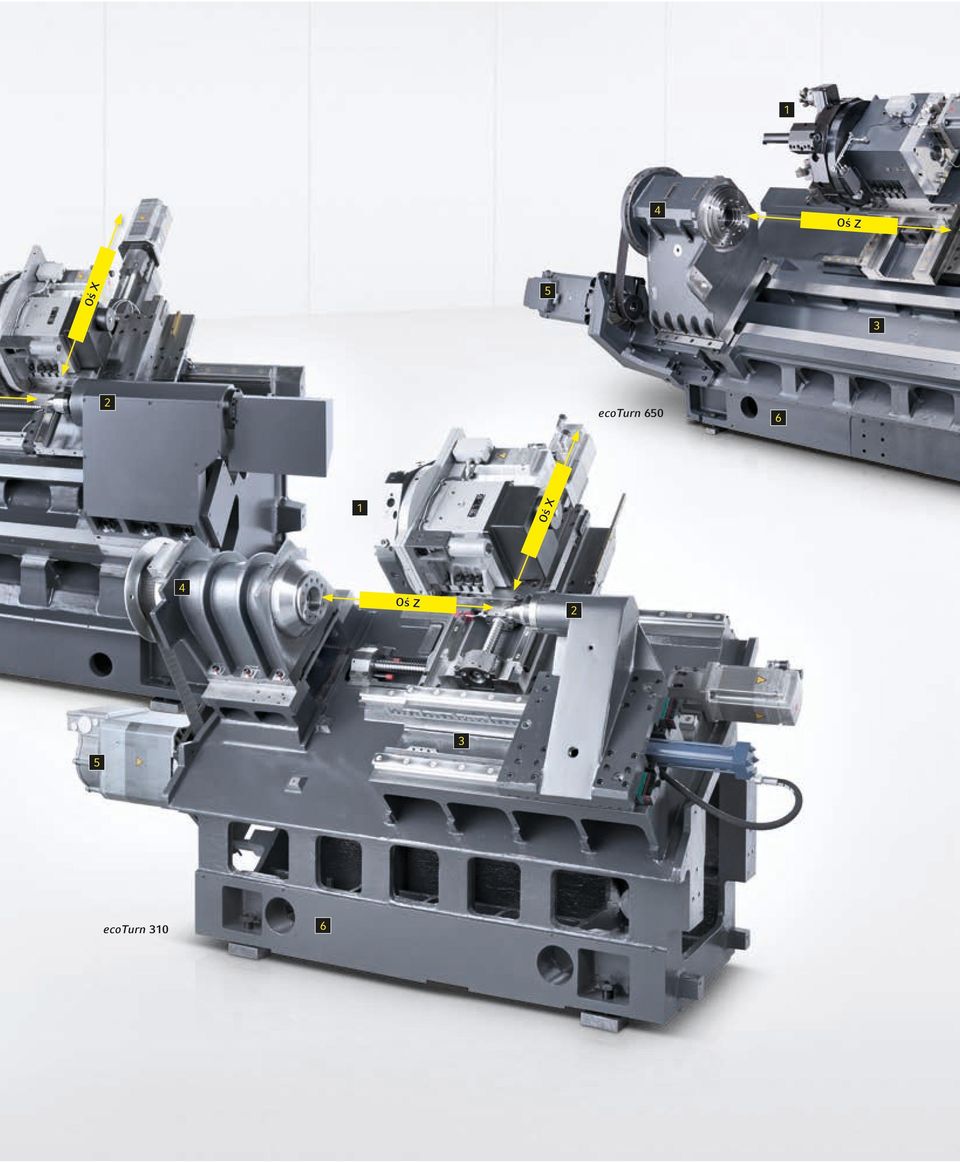

5 1 4 Oś Z Oś X ecoturn Oś X 4 Oś Z ecoturn 310 6

6 1.905 mm mm mm 1 2 1: kompaktowa powierzchnia ustawcza przy maksymalnej wielkości przestrzeni roboczej 2: niewielka powierzchnia potrzebna do ustawienia obrabiarki dzięki zastosowaniu transportera z tylnym wyrzutem wiórów Idealna tokarka do produkcji seryjnej Oś X nowość ecoturn 650 Opcjonalnie oferujemy Państwu tylni transporter wiórów*, dzięki któremu szerokość powierzchni ustawczej obrabiarki zredukowana zostanie do 35 %- w ten sposób wykorzystanie Państwa powierzchni produkcyjnej jest jeszcze bardziej efektywne. * dotyczy tylko ecoturn Oś X nowość ecoturn Oś Z 2 3 ecoturn ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Max. przelot nad łożem mm ø 330 ø 650 ø 680 ø 860 Max. średnica toczenia mm ø 200 ø 400 ø 465 ø 600 Droga przesuwu w osi Z mm Przelot wrzeciona mm ø 51 / ø 65* ø 65 / ø 75* ø 76 / ø 90* ø 102 / ø 110* Moc napędu głównego (40 / 100 % ED) kw (AC) 16,5 / 11 17,5 / 12,5 33 / / 41 Max. moment obrotowy (40 / 100 % ED) Nm 166,5 / / / / Średnica uchwytu mm ø 210* ø 250* / ø 315* ø 250* / ø 315* 315* / 400* / 500* Złącze narzędziowe VDI 30 VDI 40 / BT VDI 40 / BT VDI 50 / BT Kompaktowa powierzchnia ustawcza m 2 4,8 4,9 7,6 9,8 * opcja

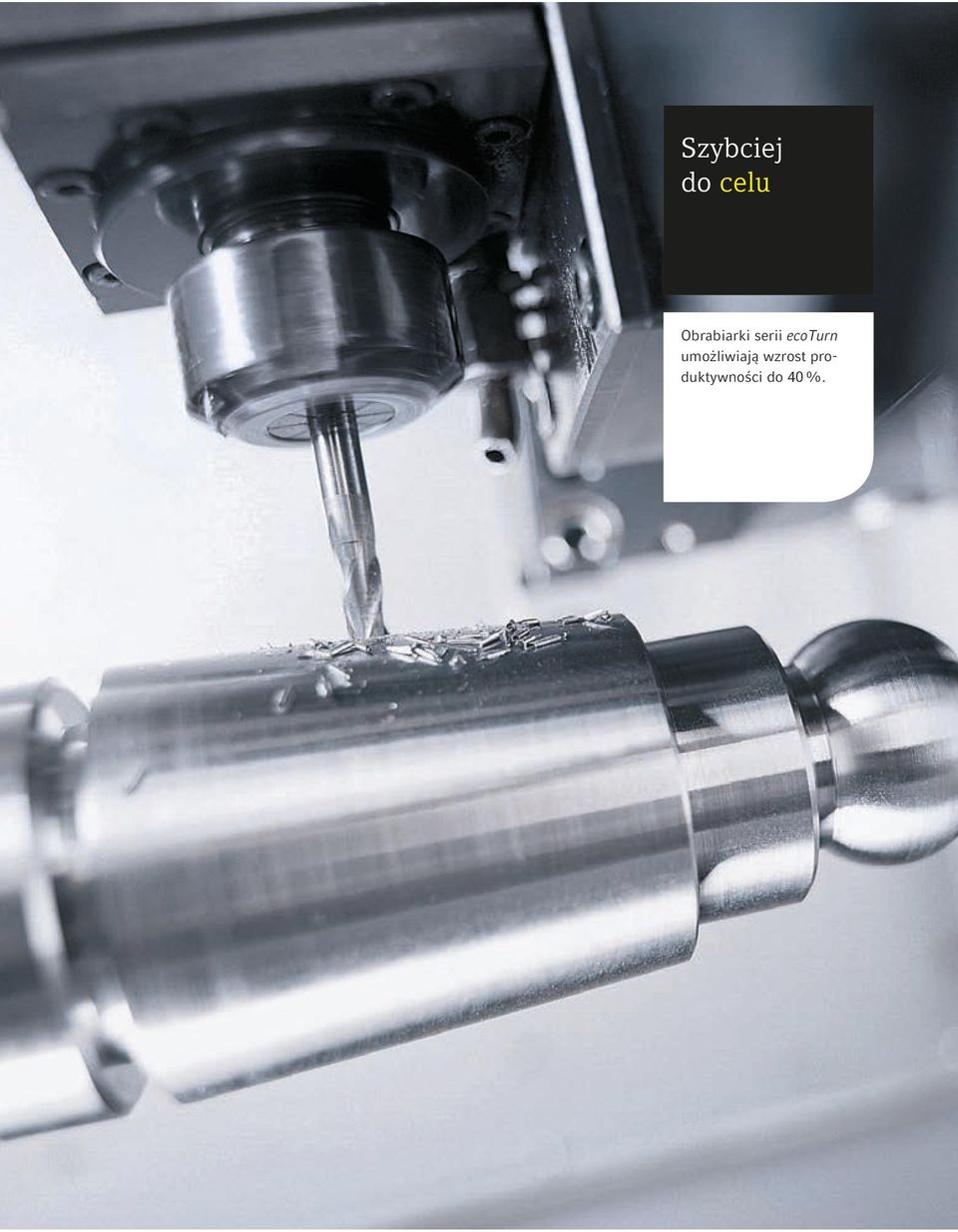

7 Szybciej do celu Obrabiarki serii ecoturn umożliwiają wzrost produktywności do 40 %.

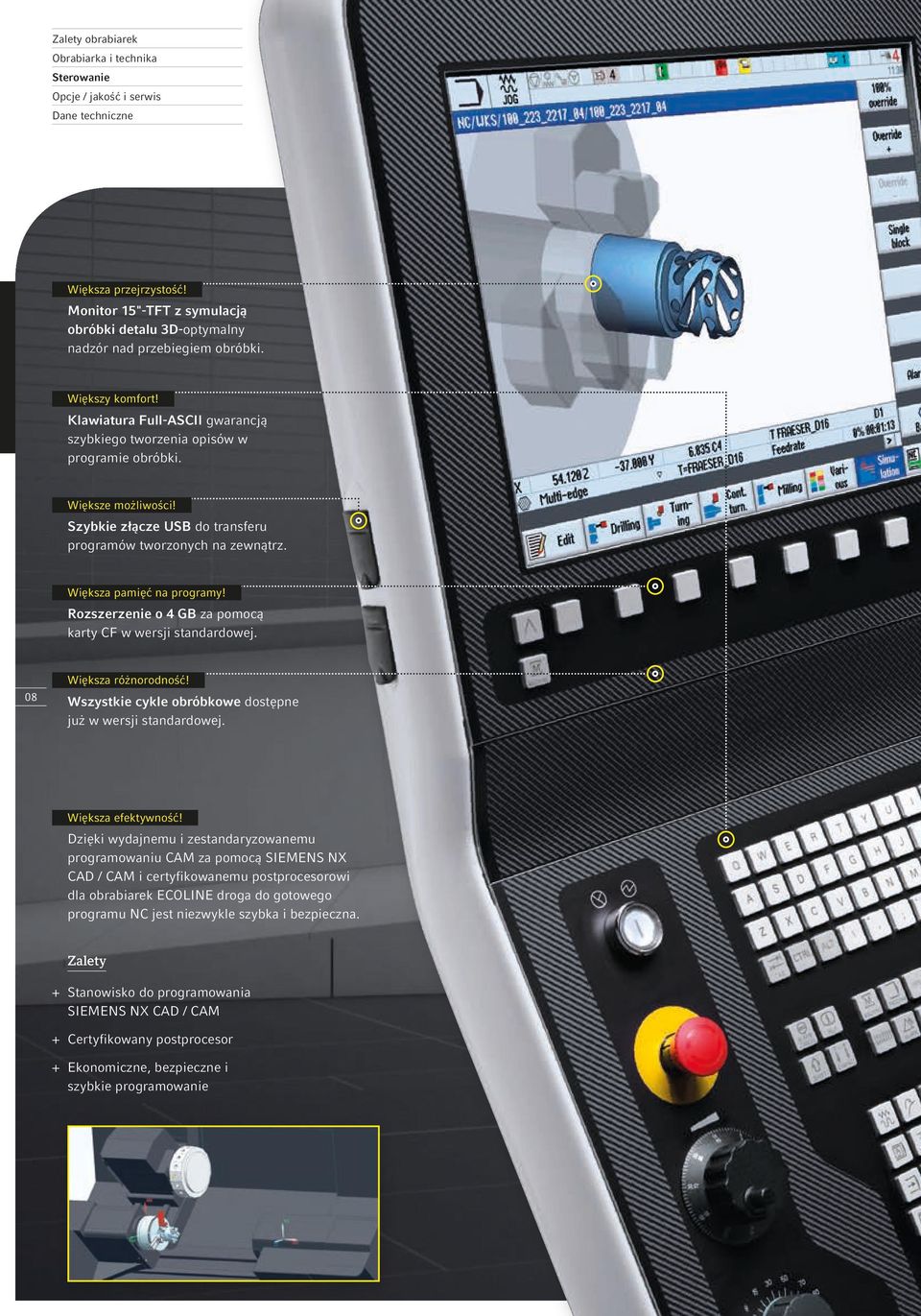

8 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Większa przejrzystość! Monitor 15"-TFT z symulacją obróbki detalu 3D-optymalny nadzór nad przebiegiem obróbki. Większy komfort! Klawiatura Full-ASCII gwarancją szybkiego tworzenia opisów w programie obróbki. Większe możliwości! Szybkie złącze USB do transferu programów tworzonych na zewnątrz. Większa pamięć na programy! Rozszerzenie o 4 GB za pomocą karty CF w wersji standardowej. 08 Większa różnorodność! Wszystkie cykle obróbkowe dostępne już w wersji standardowej. Większa efektywność! Dzięki wydajnemu i zestandaryzowanemu programowaniu CAM za pomocą SIEMENS NX CAD / CAM i certyfikowanemu postprocesorowi dla obrabiarek ECOLINE droga do gotowego programu NC jest niezwykle szybka i bezpieczna. Zalety + + Stanowisko do programowania SIEMENS NX CAD / CAM + + Certyfikowany postprocesor + + Ekonomiczne, bezpieczne i szybkie programowanie

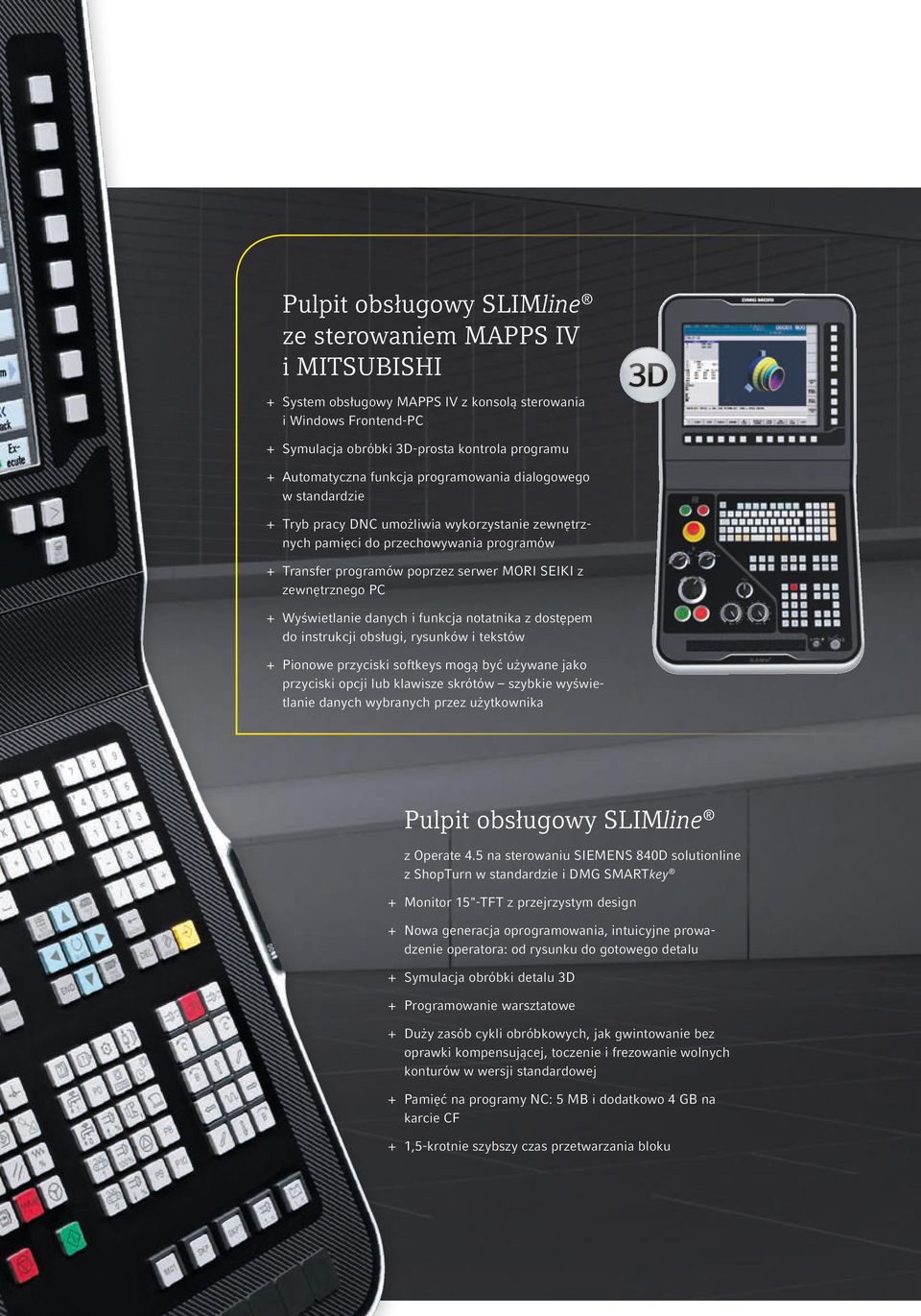

9 Pulpit obsługowy SLIMline ze sterowaniem MAPPS IV i MITSUBISHI + + System obsługowy MAPPS IV z konsolą sterowania i Windows Frontend-PC + + Symulacja obróbki 3D-prosta kontrola programu + + Automatyczna funkcja programowania dialogowego w standardzie + + Tryb pracy DNC umożliwia wykorzystanie zewnętrznych pamięci do przechowywania programów + + Transfer programów poprzez serwer MORI SEIKI z zewnętrznego PC + + Wyświetlanie danych i funkcja notatnika z dostępem do instrukcji obsługi, rysunków i tekstów + + Pionowe przyciski softkeys mogą być używane jako przyciski opcji lub klawisze skrótów szybkie wyświetlanie danych wybranych przez użytkownika Pulpit obsługowy SLIMline z Operate 4.5 na sterowaniu SIEMENS 840D solutionline z ShopTurn w standardzie i DMG SMARTkey + + Monitor 15"-TFT z przejrzystym design + + Nowa generacja oprogramowania, intuicyjne prowadzenie operatora: od rysunku do gotowego detalu + + Symulacja obróbki detalu 3D + + Programowanie warsztatowe + + Duży zasób cykli obróbkowych, jak gwintowanie bez oprawki kompensującej, toczenie i frezowanie wolnych konturów w wersji standardowej + + Pamięć na programy NC: 5 MB i dodatkowo 4 GB na karcie CF + + 1,5-krotnie szybszy czas przetwarzania bloku

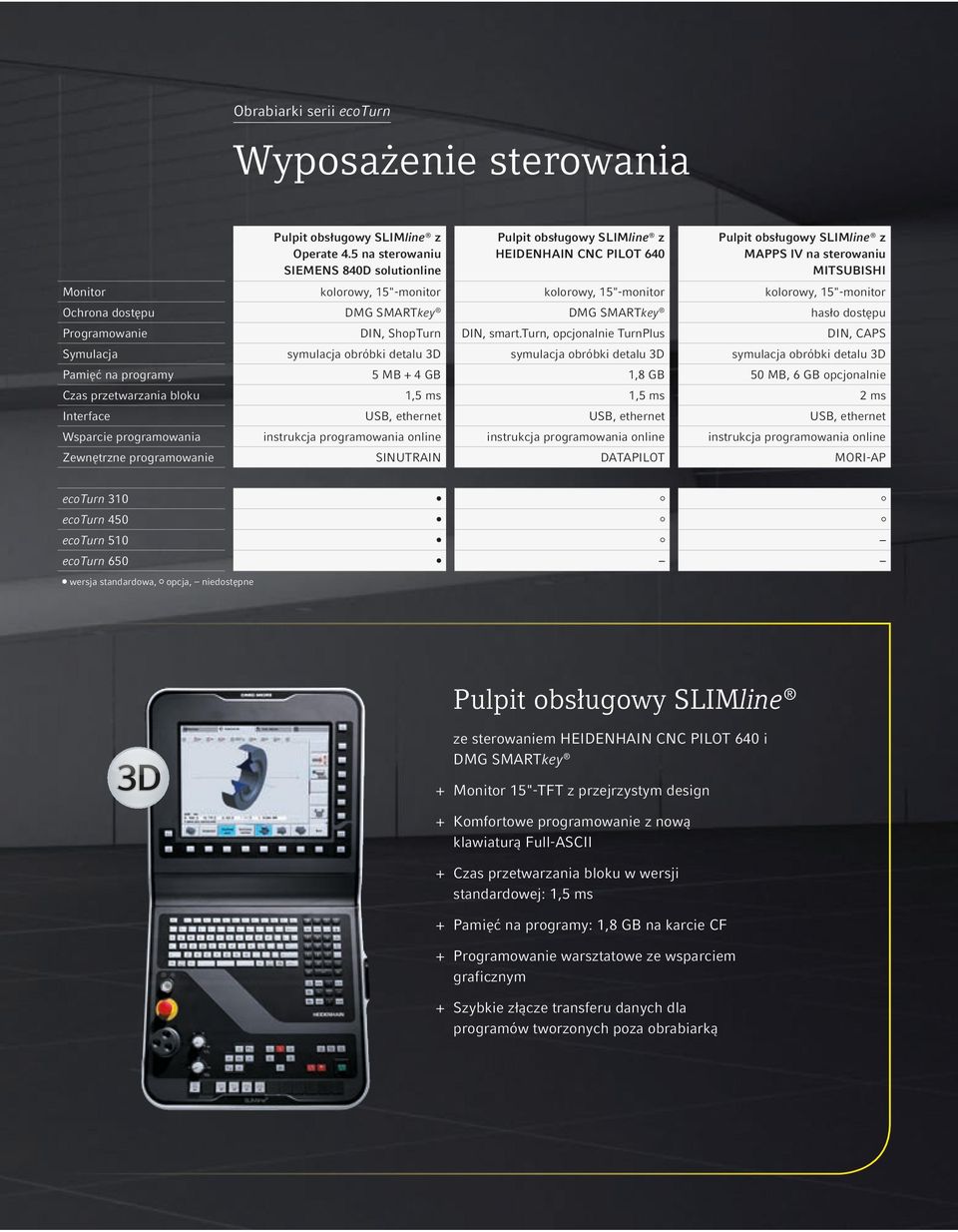

10 Obrabiarki serii ecoturn Wyposażenie sterowania Pulpit obsługowy SLIMline z Operate 4.5 na sterowaniu SIEMENS 840D solutionline Pulpit obsługowy SLIMline z HEIDENHAIN CNC PILOT 640 Pulpit obsługowy SLIMline z MAPPS IV na sterowaniu MITSUBISHI Monitor kolorowy, 15"-monitor kolorowy, 15"-monitor kolorowy, 15"-monitor Ochrona dostępu DMG SMARTkey DMG SMARTkey hasło dostępu Programowanie DIN, ShopTurn DIN, smart.turn, opcjonalnie TurnPlus DIN, CAPS Symulacja symulacja obróbki detalu 3D symulacja obróbki detalu 3D symulacja obróbki detalu 3D Pamięć na programy 5 MB + 4 GB 1,8 GB 50 MB, 6 GB opcjonalnie Czas przetwarzania bloku 1,5 ms 1,5 ms 2 ms Interface USB, ethernet USB, ethernet USB, ethernet Wsparcie programowania instrukcja programowania online instrukcja programowania online instrukcja programowania online Zewnętrzne programowanie SINUTRAIN DATAPILOT MORI-AP ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 wersja standardowa, opcja, niedostępne Pulpit obsługowy SLIMline ze sterowaniem HEIDENHAIN CNC PILOT 640 i DMG SMARTkey + + Monitor 15"-TFT z przejrzystym design + + Komfortowe programowanie z nową klawiaturą Full-ASCII + + Czas przetwarzania bloku w wersji standardowej: 1,5 ms + + Pamięć na programy: 1,8 GB na karcie CF + + Programowanie warsztatowe ze wsparciem graficznym + + Szybkie złącze transferu danych dla programów tworzonych poza obrabiarką

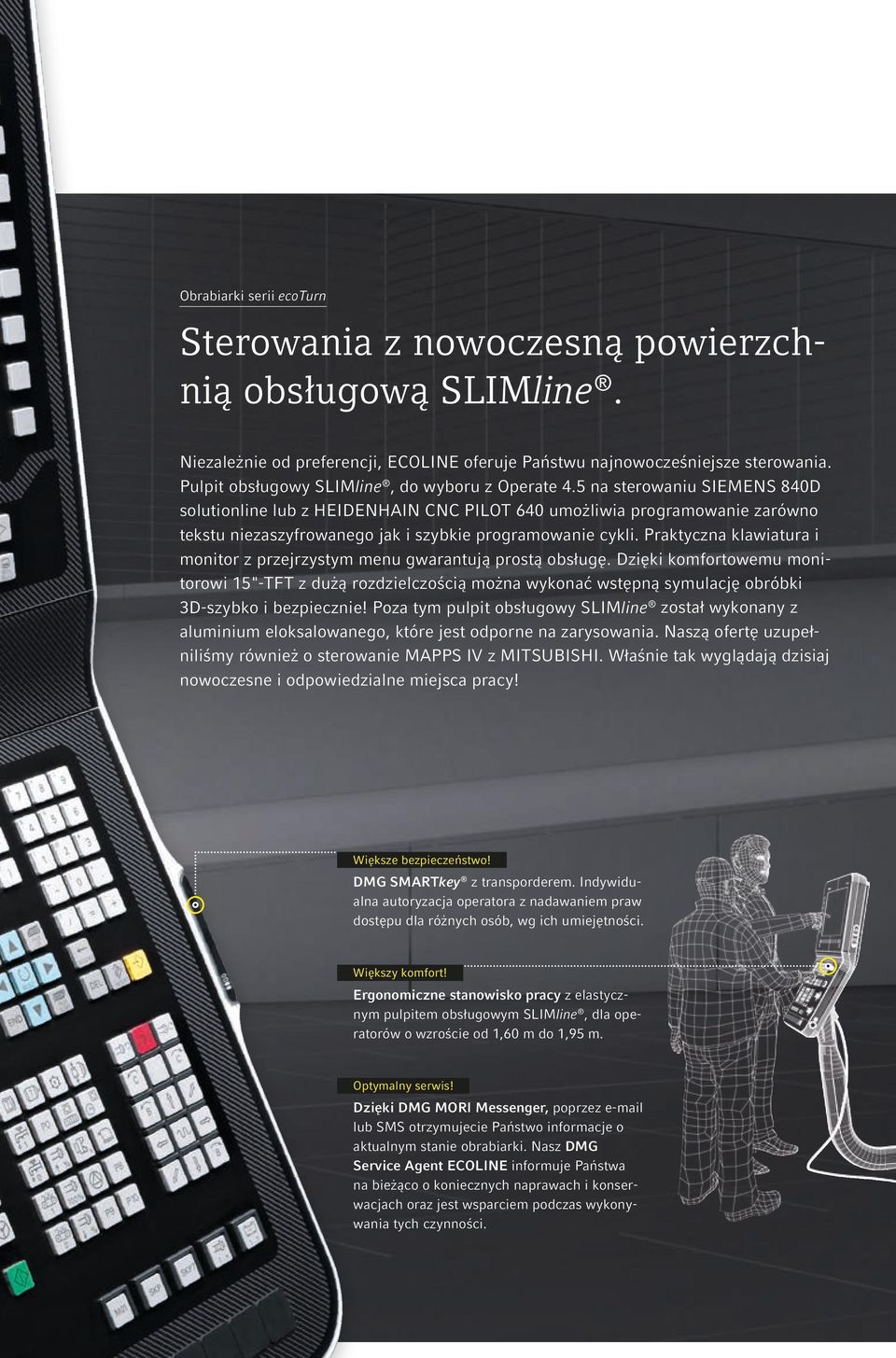

11 Obrabiarki serii ecoturn Sterowania z nowoczesną powierzchnią obsługową SLIMline. Niezależnie od preferencji, ECOLINE oferuje Państwu najnowocześniejsze sterowania. Pulpit obsługowy SLIMline, do wyboru z Operate 4.5 na sterowaniu SIEMENS 840D solutionline lub z HEIDENHAIN CNC PILOT 640 umożliwia programowanie zarówno tekstu niezaszyfrowanego jak i szybkie programowanie cykli. Praktyczna klawiatura i monitor z przejrzystym menu gwarantują prostą obsługę. Dzięki komfortowemu monitorowi 15"-TFT z dużą rozdzielczością można wykonać wstępną symulację obróbki 3D-szybko i bezpiecznie! Poza tym pulpit obsługowy SLIMline został wykonany z aluminium eloksalowanego, które jest odporne na zarysowania. Naszą ofertę uzupełniliśmy również o sterowanie MAPPS IV z MITSUBISHI. Właśnie tak wyglądają dzisiaj nowoczesne i odpowiedzialne miejsca pracy! Większe bezpieczeństwo! DMG SMARTkey z transporderem. Indywidualna autoryzacja operatora z nadawaniem praw dostępu dla różnych osób, wg ich umiejętności. Większy komfort! Ergonomiczne stanowisko pracy z elastycznym pulpitem obsługowym SLIMline, dla operatorów o wzroście od 1,60 m do 1,95 m. Optymalny serwis! Dzięki DMG MORI Messenger, poprzez lub SMS otrzymujecie Państwo informacje o aktualnym stanie obrabiarki. Nasz DMG Service Agent ECOLINE informuje Państwa na bieżąco o koniecznych naprawach i konserwacjach oraz jest wsparciem podczas wykonywania tych czynności.

12 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne NOWOŚĆ // głowica narzędziowa + + Głowica narzędziowa VDI 30 / VDI 40 / VDI 50 z 12 napędzanymi narzędziami oraz 6 stacjami narzędziowymi BT* + + Czas obrotu głowicy o 2 pozycje (30 ) w 1,4 sekundy + + Hydrauliczny zacisk umożliwia wysokie obciążenia w procesie toczenia Możliwość wykonania złożonych operacji wiertarsko frezarskich dzięki opcjonalnie dostępnej osi Y ±60 mm (dotyczy tylko ecoturn 510) * dotyczy tylko ecoturn 450 / 510 / 650

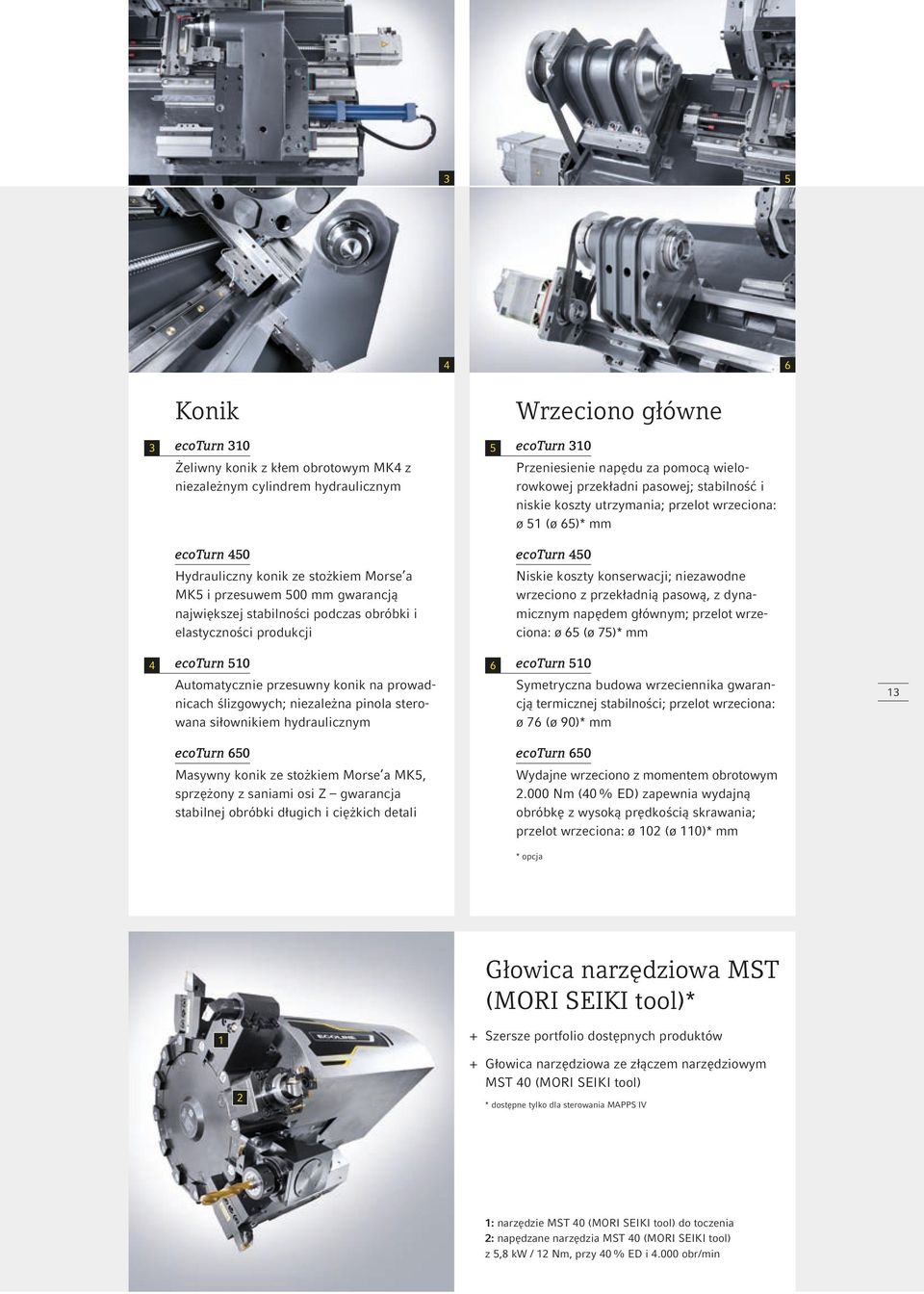

13 Konik 3 ecoturn 310 Żeliwny konik z kłem obrotowym MK4 z niezależnym cylindrem hydraulicznym ecoturn 450 Hydrauliczny konik ze stożkiem Morse a MK5 i przesuwem 500 mm gwarancją największej stabilności podczas obróbki i elastyczności produkcji 4 ecoturn 510 Automatycznie przesuwny konik na prowadnicach ślizgowych; niezależna pinola sterowana siłownikiem hydraulicznym ecoturn 650 Masywny konik ze stożkiem Morse a MK5, sprzężony z saniami osi Z gwarancja stabilnej obróbki długich i ciężkich detali Wrzeciono główne 5 ecoturn 310 Przeniesienie napędu za pomocą wielorowkowej przekładni pasowej; stabilność i niskie koszty utrzymania; przelot wrzeciona: ø 51 (ø 65)* mm ecoturn 450 Niskie koszty konserwacji; niezawodne wrzeciono z przekładnią pasową, z dynamicznym napędem głównym; przelot wrzeciona: ø 65 (ø 75)* mm 6 ecoturn 510 Symetryczna budowa wrzeciennika gwarancją termicznej stabilności; przelot wrzeciona: ø 76 (ø 90)* mm ecoturn 650 Wydajne wrzeciono z momentem obrotowym Nm (40% ED) zapewnia wydajną obróbkę z wysoką prędkością skrawania; przelot wrzeciona: ø 102 (ø 110)* mm * opcja Głowica narzędziowa MST (MORI SEIKI tool)* + + Szersze portfolio dostępnych produktów + + Głowica narzędziowa ze złączem narzędziowym MST 40 (MORI SEIKI tool) * dostępne tylko dla sterowania MAPPS IV 1: narzędzie MST 40 (MORI SEIKI tool) do toczenia 2: napędzane narzędzia MST 40 (MORI SEIKI tool) z 5,8 kw / 12 Nm, przy 40 % ED i obr/min

14 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne nieograniczone możliwości Obrabiarki serii ecoturn Niezwykła różnorodność i najlepsza jakość. Faktem jest, że uniwersalne tokarki nowej generacji posiadają wszystkie zalety nowego design i wyposażone są w unikalne, nowoczesne sterowania. Na każdym kroku wyróżniają się również niezwykłą wydajnością. Konstrukcja zarówno ecoturn 310, ecoturn 450, jak i ecoturn 510 oraz ecoturn 650 jest kontynuacją znanej i sprawdzonej niemieckiej inżynierii. Jednym z przykładów jest zastosowanie cyfrowych napędów i bardzo stabilnych prowadnic liniowych we wszystkich osiach, co jest gwarancją optymalnej pracy i dynamiki oraz bardzo precyzyjnych wyników obróbkowych, także bardziej zaawansowanych procesów. 14 Obrabiarki serii ecoturn Opcje ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Pistolet na chłodziwo 5 bar Ciśnienie różnicowe mechanizmu zacisku wrzeciona głównego Oś Y ±60 mm Hydrauliczny przelotowy mechanizm zacisku Sonda do pomiaru narzędzi w przestrzeni roboczej Pompa chłodziwa 12 bar 8 wolnych funkcji M dla sterowania SIEMENS MAPPS IV ze sterowaniem MITSUBISHI Automatyczne drzwi Wyciąg mgły olejowej Uchwyty tulejkowe Tulejki zaciskowe do uchwytu 3-szczękowy uchwyt hydrauliczny Zestaw ECOLINE Clamping-Kit Komplet twardych lub miękkich szczęk Komplet narzędzi Cylinder zaciskowy z dużym przelotem 65 mm 75 mm 90 mm 110 mm Bezpośredni system pomiaru drogi w osi (X / Z) (tylko oś X) Hydrauliczna podtrzymka do precyzyjnej obróbki wałków z zakresem 152 mm 165 mm 245 mm Głowica narzędziowa z 12 napędzanymi narzędziami i 6 stacjami narzędziowymi BT Pakiet produkcyjny Pakiet ustawczy Pakiet do obróbki pręta Pakiet automatyzacji Tylni transporter wiórów DMG Powertools (DMG Service Agent ECOLINE, DMG MORI Messenger) opcja, niedostępne

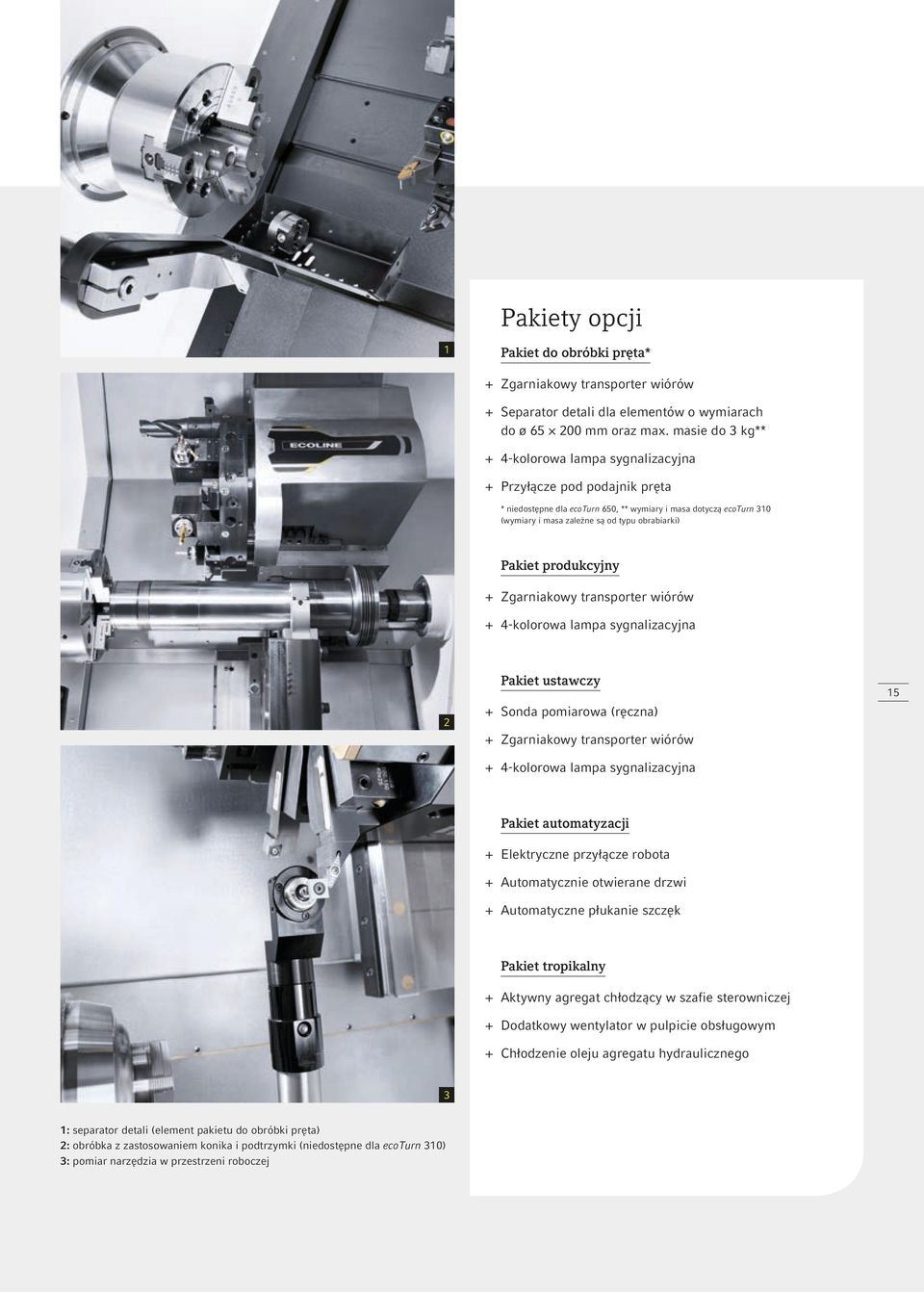

15 Pakiety opcji 1 Pakiet do obróbki pręta* + + Zgarniakowy transporter wiórów + + Separator detali dla elementów o wymiarach do ø mm oraz max. masie do 3 kg** kolorowa lampa sygnalizacyjna + + Przyłącze pod podajnik pręta * niedostępne dla ecoturn 650, ** wymiary i masa dotyczą ecoturn 310 (wymiary i masa zależne są od typu obrabiarki) Pakiet produkcyjny + + Zgarniakowy transporter wiórów kolorowa lampa sygnalizacyjna 2 Pakiet ustawczy + + Sonda pomiarowa (ręczna) + + Zgarniakowy transporter wiórów kolorowa lampa sygnalizacyjna 15 Pakiet automatyzacji + + Elektryczne przyłącze robota + + Automatycznie otwierane drzwi + + Automatyczne płukanie szczęk Pakiet tropikalny + + Aktywny agregat chłodzący w szafie sterowniczej + + Dodatkowy wentylator w pulpicie obsługowym + + Chłodzenie oleju agregatu hydraulicznego 3 1: separator detali (element pakietu do obróbki pręta) 2: obróbka z zastosowaniem konika i podtrzymki (niedostępne dla ecoturn 310) 3: pomiar narzędzia w przestrzeni roboczej

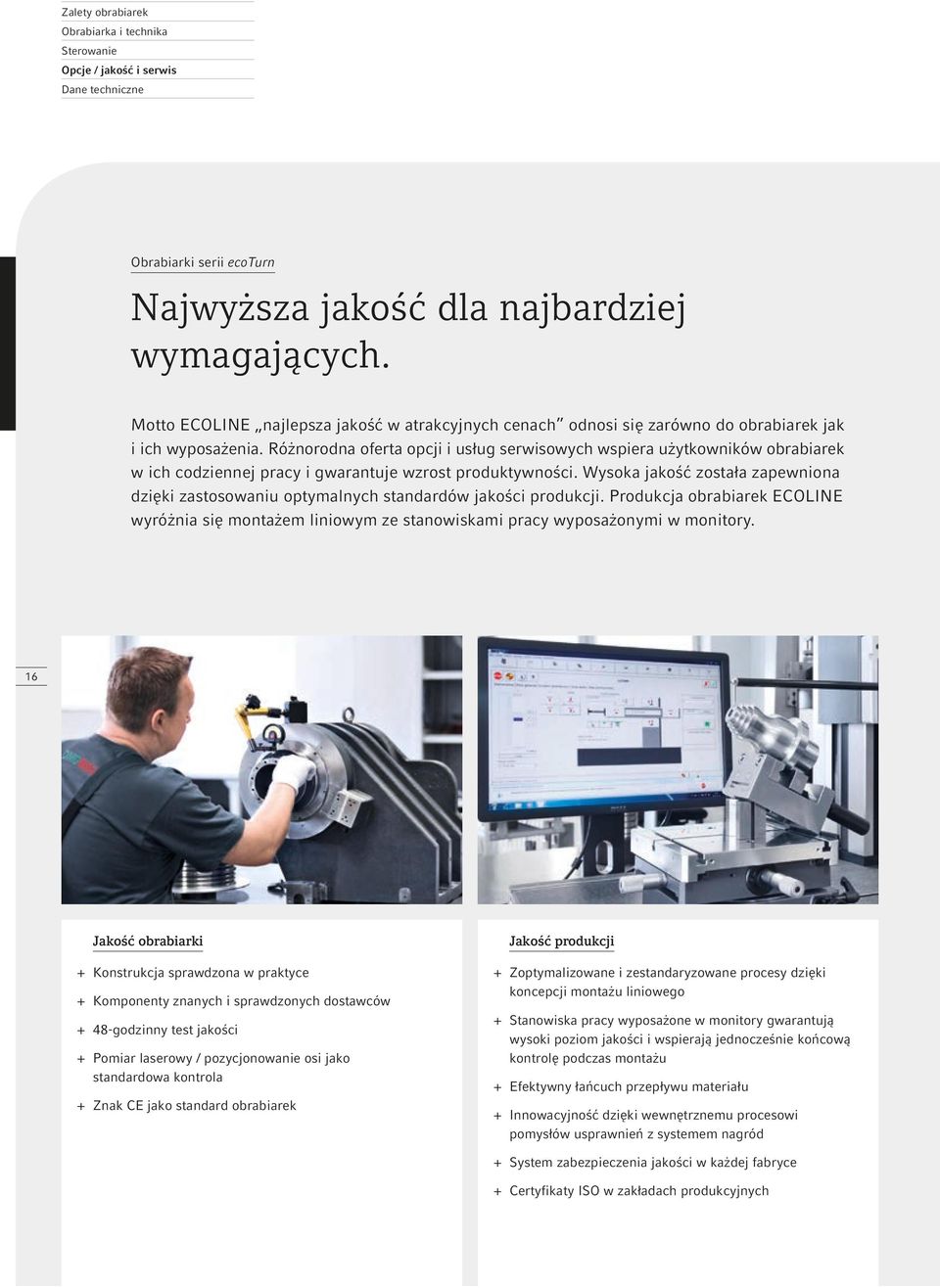

16 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Najwyższa jakość dla najbardziej wymagających. Motto ECOLINE najlepsza jakość w atrakcyjnych cenach odnosi się zarówno do obrabiarek jak i ich wyposażenia. Różnorodna oferta opcji i usług serwisowych wspiera użytkowników obrabiarek w ich codziennej pracy i gwarantuje wzrost produktywności. Wysoka jakość została zapewniona dzięki zastosowaniu optymalnych standardów jakości produkcji. Produkcja obrabiarek ECOLINE wyróżnia się montażem liniowym ze stanowiskami pracy wyposażonymi w monitory. 16 Jakość obrabiarki + + Konstrukcja sprawdzona w praktyce + + Komponenty znanych i sprawdzonych dostawców godzinny test jakości + + Pomiar laserowy / pozycjonowanie osi jako standardowa kontrola + + Znak CE jako standard obrabiarek Jakość produkcji + + Zoptymalizowane i zestandaryzowane procesy dzięki koncepcji montażu liniowego + + Stanowiska pracy wyposażone w monitory gwarantują wysoki poziom jakości i wspierają jednocześnie końcową kontrolę podczas montażu + + Efektywny łańcuch przepływu materiału + + Innowacyjność dzięki wewnętrznemu procesowi pomysłów usprawnień z systemem nagród + + System zabezpieczenia jakości w każdej fabryce + + Certyfikaty ISO w zakładach produkcyjnych

17 Obrabiarki serii ecoturn Serwis ECOLINE gwarancją długiego użytkowania obrabiarki! 17 Nieważne, czy nawiążecie Państwo z nami kontakt osobisty poprzez serwis hotline DMG MORI 24 / 7, czy oczekujecie skutecznej diagnozy przez DMG Netservice, lub szybkiego wsparcia serwisu przez naszych wykwalifikowanych inżynierów serwisu, czy potrzebujecie ekspresowej wysyłki oryginalnych części zamiennych ECOLINE oferuje Państwu knowhow największego na świecie producenta obrabiarek. Zalety + + Bezpłatny serwis hotline 24 / 7: nasi eksperci rozwiązują 60 % Państwa problemów przez telefon! + + Światowy zasięg: 145 Spółek odpowiedzialnych za sprzedaż i serwis + + Rozwiązywanie problemów online za pomocą DMG Netservice + + Zapobiegawcze konserwacje i testy funkcjonalności przeprowadzane przez naszych ekspertów + + Oryginalne części zamienne, bezpośrednio od producenta maksymalne bezpieczeństwo procesów produkcyjnych Wymiana starej obrabiarki na nową bardzo atrakcyjne oferty wykupu Przedstawimy Państwu ofertę na wykup obrabiarki używanej tej szansy nie można zmarnować! Dlaczego nie zainwestujecie Państwo swojego kapitału w wydajną obrabiarkę DMG MORI ECOLINE? Przy zakupie nowej obrabiarki ECOLINE maszynę używaną rozliczymy jako zaliczkę na poczet nowej. Już teraz złóż zapytanie na naszej stronie internetowej: DMG MORI Used Machines Tel.: +49 (0) / usedmachines@dmgmori.com magazynów części zamiennych na 3 kontynentach, dostępność: > 95 % + + Ekskluzywna oferta szkoleń: ponad 200 wysoko wykwalifikowanych trenerów dba o szkolenia Państwa operatorów maszyn i pracowników utrzymania ruchu

18 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Diagramy momentu i mocy napędu głównego Diagram wydajności ecoturn 310 Diagram wydajności ecoturn 450 Napęd główny obr/min Napęd główny obr/min Moment obrotowy (Nm) Moc (kw) Moment obrotowy (Nm) Moc (kw) ,5 kw 40% ED ,5 kw 40% ED kw 100% ED ,5 kw 100% ED ,5 Nm 40% ED 8, ,1 Nm 100% ED 6 4 1, WKNEE Nm 100% ED 370 Nm 40% ED Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min) Diagram wydajności ecoturn 510 Diagram wydajności ecoturn 650 Napęd główny obr/min Napęd główny obr/min Moment obrotowy (Nm) Moc (kw) Moment obrotowy (Nm) Moc (kw) kw 40% ED kw 40% ED 41 kw 100% ED kw 100% ED 420,4 Nm 100% ED 630,6 Nm 40% ED Nm 40% ED Nm 100% ED Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min) WKNEE

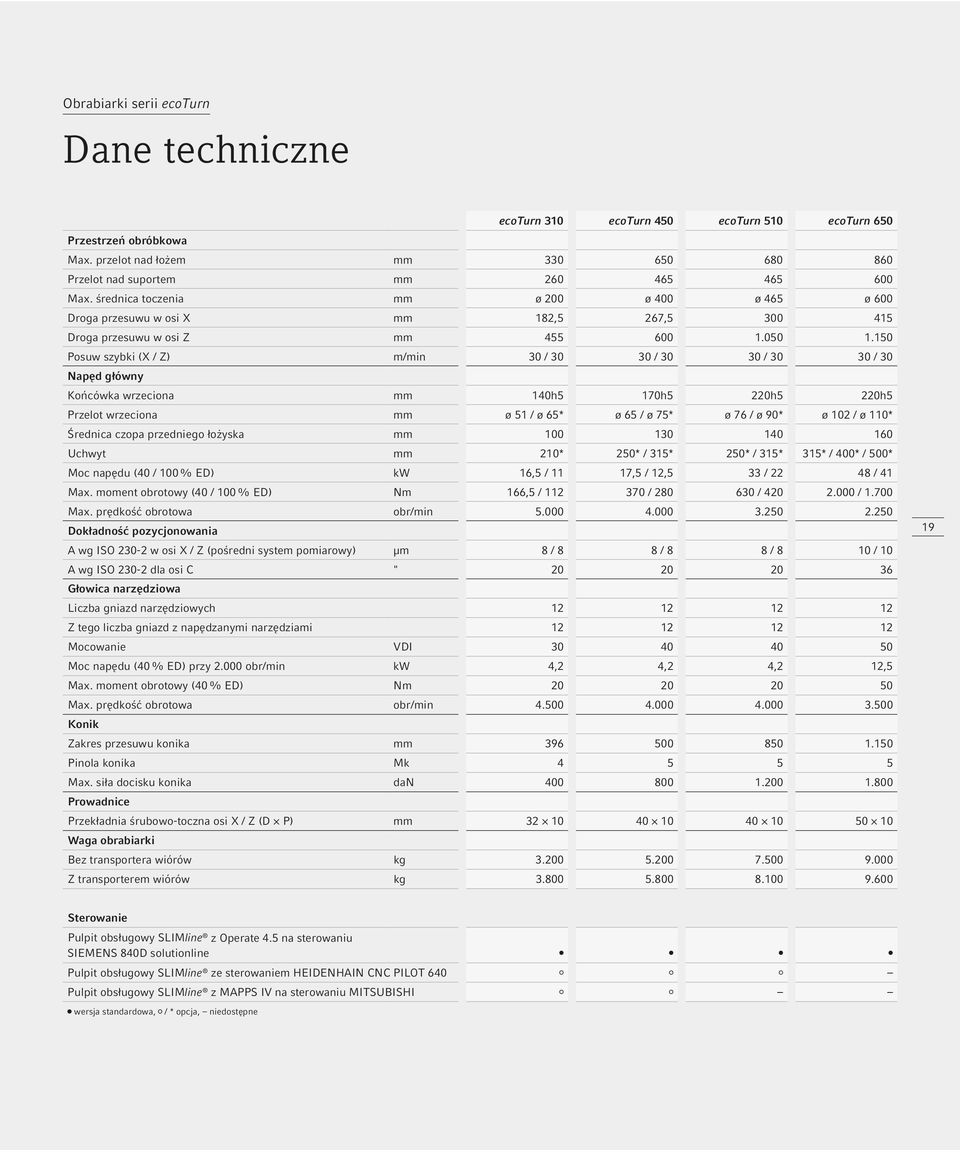

19 Obrabiarki serii ecoturn Dane techniczne ecoturn 310 ecoturn 450 ecoturn 510 ecoturn 650 Przestrzeń obróbkowa Max. przelot nad łożem mm Przelot nad suportem mm Max. średnica toczenia mm ø 200 ø 400 ø 465 ø 600 Droga przesuwu w osi X mm 182,5 267, Droga przesuwu w osi Z mm Posuw szybki (X / Z) m/min 30 / / / / 30 Napęd główny Końcówka wrzeciona mm 140h5 170h5 220h5 220h5 Przelot wrzeciona mm ø 51 / ø 65* ø 65 / ø 75* ø 76 / ø 90* ø 102 / ø 110* Średnica czopa przedniego łożyska mm Uchwyt mm 210* 250* / 315* 250* / 315* 315* / 400* / 500* Moc napędu (40 / 100 % ED) kw 16,5 / 11 17,5 / 12,5 33 / / 41 Max. moment obrotowy (40 / 100 % ED) Nm 166,5 / / / / Max. prędkość obrotowa obr/min Dokładność pozycjonowania A wg ISO w osi X / Z (pośredni system pomiarowy) µm 8 / 8 8 / 8 8 / 8 10 / 10 A wg ISO dla osi C " Głowica narzędziowa Liczba gniazd narzędziowych Z tego liczba gniazd z napędzanymi narzędziami Mocowanie VDI Moc napędu (40 % ED) przy obr/min kw 4,2 4,2 4,2 12,5 Max. moment obrotowy (40 % ED) Nm Max. prędkość obrotowa obr/min Konik Zakres przesuwu konika mm Pinola konika Mk Max. siła docisku konika dan Prowadnice Przekładnia śrubowo-toczna osi X / Z (D P) mm Waga obrabiarki Bez transportera wiórów kg Z transporterem wiórów kg Sterowanie Pulpit obsługowy SLIMline z Operate 4.5 na sterowaniu SIEMENS 840D solutionline Pulpit obsługowy SLIMline ze sterowaniem HEIDENHAIN CNC PILOT 640 Pulpit obsługowy SLIMline z MAPPS IV na sterowaniu MITSUBISHI wersja standardowa, / * opcja, niedostępne

20 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Plany ustawienia ecoturn 310 z transporterem wiórów Widok z przodu Widok z góry ecoturn 450 z transporterem wiórów Widok z przodu Widok z góry

21 ecoturn 510 z transporterem wiórów Widok z przodu Widok z góry ecoturn 650z transporterem wiórów Widok z przodu Widok z góry

22 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii ecoturn Przestrzeń robocza Przestrzeń robocza (widok wzdłużny) ecoturn 310 Przestrzeń robocza (widok wzdłużny) ecoturn PRAGATI V1 / SAUTER V3 550 droga przesuwu w osi Z 455 8,5 PRAGATI V1 / SAUTER V droga przesuwu 75 w osi Z SAUTER V1 17,5 SAUTER V VDI 30 ø 340 droga przesuwu w osi X 182,5 ø droga przesuwu w osi X 267,5 450 ø 140 5,5 330 ø 170 h5 ø 254 ø ,5 ø 40 Std. Live Center MK 5 ø ,5 ø , , droga przesuwu konika droga przesuwu konika 500 D.B.C Przestrzeń robocza (widok poprzeczny) ecoturn 310 Przestrzeń robocza (widok poprzeczny) ecoturn 450 max. obrót ø 680 max. ø 16 ø 470 ø 410 ø ,5 100 max. ø 540 ø 106 max. ø ø 310 ø 146 ø 245 ø 110 max. ø ø 516 T.K. ø 370 CH. 456 narzędzia BT ø max. ø 40 ø 308 ø ,5 VDI 30 ø 120 ø 295 VDI 40 ø ø X = 182,5 22,5 max. ø 200 wykonanie specjalne ø 50 75,5 2,5 O.W.C. droga przesuwu w osi X = 267, max. zakres toczenia ø 400 max. obrót ø 650

23 Przestrzeń robocza (widok wzdłużny) ecoturn 510 Przestrzeń robocza (widok wzdłużny) ecoturn droga przesuwu w osi Z droga przesuwu w osi Z ø ø 220 ø ø ,5 73 (narzędzie BT) ø droga przesuwu konika ,5 5 droga przesuwu w osi X ,5 ø 80* max. zakres toczenia ø ø 50 ø 315 ø * skok pinoli BBD 150 N 14,5 ø ø ø 810 T.K. ø ø VDI , droga dodatkowa 185 droga przesuwu konika D.B.C , droga przesuwu w osi X , , łoże Przestrzeń robocza (widok poprzeczny) ecoturn 510 Przestrzeń robocza (widok poprzeczny) ecoturn 650 ø 110 max. obrót ø ø 516 ø 370 narzędzia BT ø 178 ø 470 max. obrót ø 810 ø 80 T.K. 2 ø 590 narzędzia BT T.K. ø ø 310 max. ø 20 ø VDI max. ø 40 ø 308 ø 370 ø CH = 520 V.D.I. 50 ø ø 251 wykonanie specjalne ø droga przesuwu w osi X = 300 ø ,5 2,5 ø 360 droga przesuwu w osi X = 415 max. zakres toczenia ø O. W.C. max. obrót ø 680 max. zakres toczenia ø 660 max. obrót ø 860
