1 S K A N E R Y 3 D

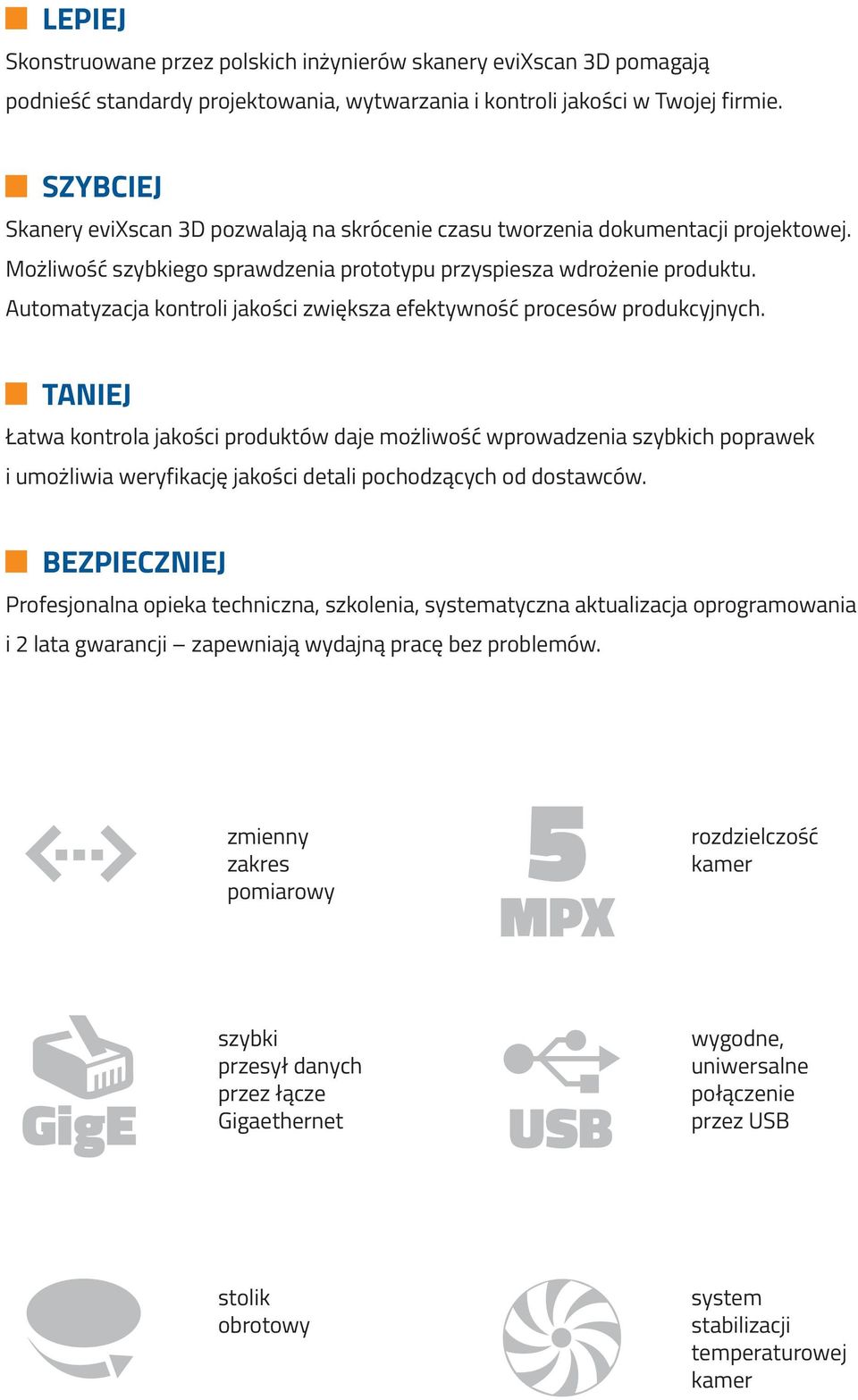

2 LEPIEJ Skonstruowane przez polskich inżynierów skanery evixscan 3D pomagają podnieść standardy projektowania, wytwarzania i kontroli jakości w Twojej firmie. SZYBCIEJ Skanery evixscan 3D pozwalają na skrócenie czasu tworzenia dokumentacji projektowej. Możliwość szybkiego sprawdzenia prototypu przyspiesza wdrożenie produktu. Automatyzacja kontroli jakości zwiększa efektywność procesów produkcyjnych. TANIEJ Łatwa kontrola jakości produktów daje możliwość wprowadzenia szybkich poprawek i umożliwia weryfikację jakości detali pochodzących od dostawców. BEZPIECZNIEJ Profesjonalna opieka techniczna, szkolenia, systematyczna aktualizacja oprogramowania i 2 lata gwarancji zapewniają wydajną pracę bez problemów GigE MPX MPX GigE US zmienny zakres MPX pomiarowy MPX rozdzielczość kamer.3 szybki przesył danych przez łącze PX GigE Gigaethernet USB wygodne, uniwersalne połączenie przez USB USB GigE USB stolik obrotowy MPX MPX system stabilizacji temperaturowej kamer

3 evixscan 3D Pro + Profesjonalne narzędzie do bezdotykowego pomiaru kształtu. Dzięki swoim zaletom znakomicie przydaje się w inżynierii odwrotnej i szybkim prototypowaniu. Doskonałe parametry optyczne, zmienny zakres pomiarowy i wysoka rozdzielczość stwarzają możliwość skanowania obiektów o różnej wielkości z wysoką dokładnością. Niezastąpiony przy odtwarzaniu dokumentacji obiektów istniejących i redesignie. Skutecznie wspomaga tworzenie nowych obiektów. PrzykładY zastosowań Parametry techniczne odbudowa geometrii CAD zużytych form wtryskowych i części maszyn odtwarzanie geometrii, redesign i wytwarzanie tuningowych elementów motoryzacyjnych na bazie oryginalnych części tworzenie form wtryskowych na bazie docelowego obiektu kontrola zużycia tłocznika poprzez porównanie z modelem CAD Skraca czas modelowania, eliminuje możliwość pomyłki podczas modelowania, umożliwia modelowanie obiektów trudno mierzalnych, ułatwia szybkie wykrycie kolizji. Najlepiej sprawdza się przy odtwarzaniu dokumentacji i modeli 3D dla branży motoryzacyjnej, narzędziowej i firm zajmujących się remontem maszyn. Rozdzielczość kamer Gęstość siatki na mm 2 (dla różnych zakresów) Dokładność Czas skanowania Zakresy pomiarowe Formaty wyjściowe Wymagania sprzętowe Połączenie z komputerem Gwarancja Wersja językowa oprogramowania 5 Mpx (maks. 10 Mpx) maks. 73 / min. 36 wg normy DE VDI/VDE2634 part 2: 0,01 0,025 mm 4 sekundy maks. (430 x 330 mm), min. (300 x 230 mm), 7 zakresów pomiarowych asc, bin, stl, ply, obj / stp, iges, ply, sat Windows 7 64-bit, procesor i5, 16 GB RAM Gigabit Ethernet, HDMI/VGA/DVI 2 lata PL MPX GigE MPX GigE MPX MPX

4 evixscan 3D Heavy Duty Skaner do zadań specjalnych, gwarantujący osiąganie wysokich dokładności w trudnych warunkach pracy. Zamknięta obudowa zabezpiecza urządzenie przed rozkalibrowaniem i zapyleniem np. w hali produkcyjnej. Stworzony z myślą o przyspieszeniu kontroli jakości produktów i usprawnieniu wprowadzania do produkcji nowych części. Profesjonalne narzędzie pomiarowe, odpowiadające na potrzeby klienta wymagającego najwyższej jakości. Parametry techniczne Rozdzielczość kamer 5 Mpx (maks. 10 Mpx) Gęstość siatki na mm 2 (dla różnych zakresów) Dokładność 50 wg normy DE VDI/VDE2634 part 2: 0,02 mm Czas skanowania Zakresy pomiarowe Formaty wyjściowe Wymagania sprzętowe Połączenie z komputerem Gwarancja Wersja językowa oprogramowania 4 sekundy 380 x 290 mm asc, bin, stl, ply, obj /stp, iges, ply, sat Windows 7 64-bit, procesor i5, 16 GB RAM Gigabit Ethernet, HDMI/VGA/DVI 2 lata PL PrzykładY zastosowań pomiar elementów giętych/spawanych i porównanie z modelem CAD porównanie kolejnych elementów z produkcji z idealnym (zeskanowanym) wzorcem kontrola jakości odlewów żeliwnych pomiary elementów tłoczonych umożliwia kontrolę obiektów trudnomierzalnych umożliwia szybkie wykrycie kolizji Mapa odchyłek Najlepiej sprawdza się MPX MPXGigE GigE USB USB USB w odlewniach, tłoczniach i spawalniach.

5 evibox 3D Szybkie i precyzyjne skanowanie łopatek turbin możliwe jest dzięki skanerowi evibox. Sterylne warunki oraz automatyczne składanie skanów zapewniają wysoką jakość, która pozwala na rozpoznawanie krawędzi skanowanych łopatek. Trzyosiowa konstrukcja współpracująca ze skanerem pozwala na skanowanie łopatek z jednego zamocowania, co zwiększa dokładność oraz skraca do minimum czas obróbki uzyskanych danych. PrzykładY zastosowań Parametry techniczne odtwarzanie geometrii łopatek na podstawie fizycznego detalu kontrola jakości wykonania łopatek w oparciu o porównanie z modelem CAD bądź ze skanem wzorca badanie erozji łopatki poprzez porównanie ze skanem lub modelem CAD Najlepiej sprawdza się w zakładach produkujących łopatki oraz badających ich sprawność i zużycie. Rozdzielczość kamer Gęstość siatki na mm 2 (dla różnych zakresów) Dokładność Czas skanowania Zakresy pomiarowe Formaty wyjściowe 5 Mpx (maks. 10 Mpx) maks. 625 / min. 100 wg normy DE VDI/VDE2634 part 2: 0,005 0,03 mm 4 sekundy maks. 250 x 200 mm, min. 100 x 80 mm, 15 zakresów pomiarowych asc, bin, stl, ply, obj / stp, iges, ply, sat skan 3 D Wymagania sprzętowe Połączenie z komputerem wbudowany komputer Gigabit Ethernet, HDMI/VGA/DVI siatka trójkątów CAD Gwarancja Wersja językowa oprogramowania 2 lata PL MPX MPXGigE GigE U MPX MPX

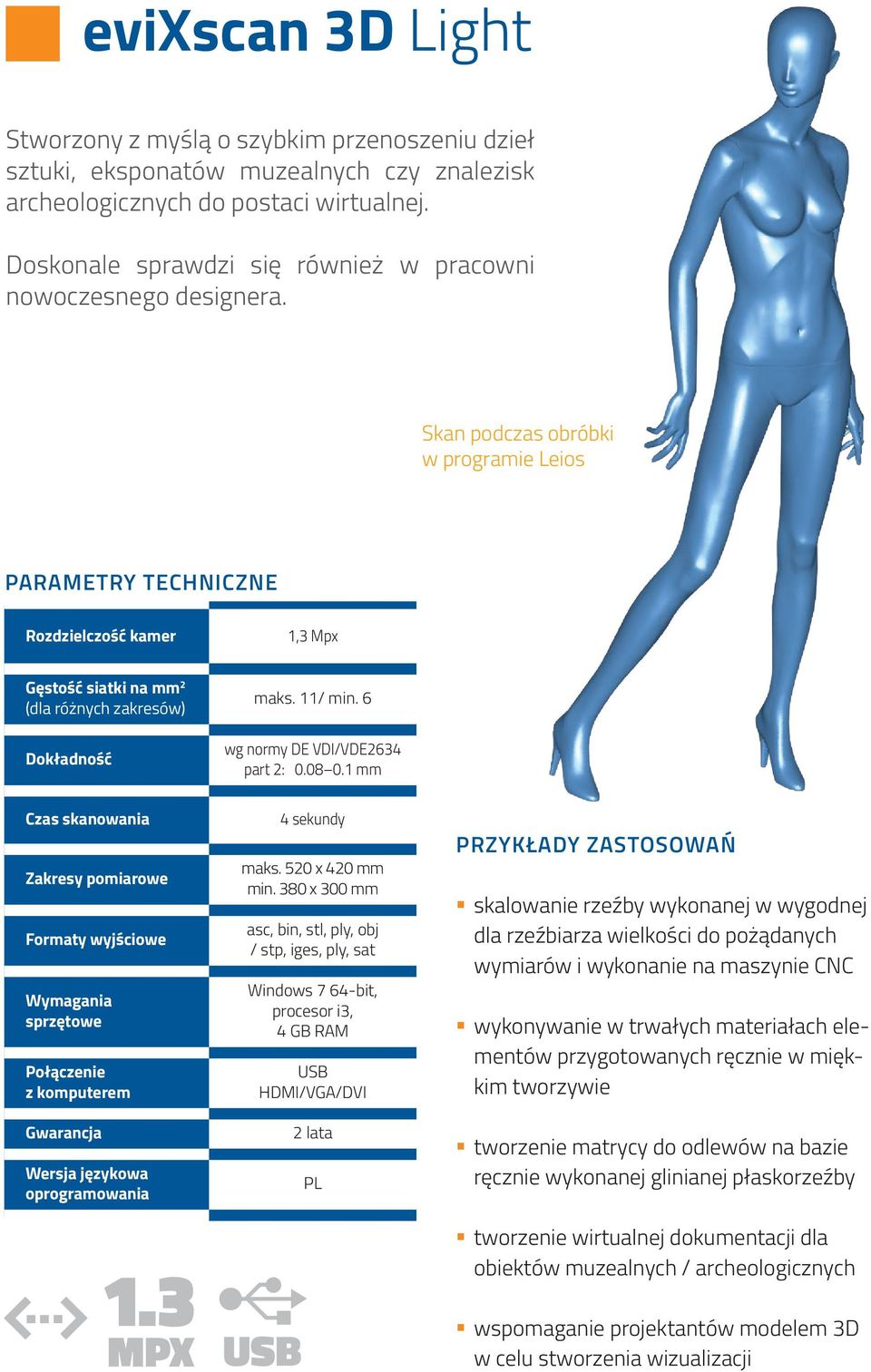

6 evixscan 3D Light Stworzony z myślą o szybkim przenoszeniu dzieł sztuki, eksponatów muzealnych czy znalezisk archeologicznych do postaci wirtualnej. Doskonale sprawdzi się również w pracowni nowoczesnego designera. Skan podczas obróbki w programie Leios Parametry techniczne Rozdzielczość kamer 1,3 Mpx Gęstość siatki na mm 2 (dla różnych zakresów) Dokładność maks. 11/ min. 6 wg normy DE VDI/VDE2634 part 2: mm Czas skanowania Zakresy pomiarowe Formaty wyjściowe Wymagania sprzętowe Połączenie z komputerem Gwarancja Wersja językowa oprogramowania 4 sekundy maks. 520 x 420 mm min. 380 x 300 mm asc, bin, stl, ply, obj / stp, iges, ply, sat Windows 7 64-bit, procesor i3, 4 GB RAM USB HDMI/VGA/DVI 2 lata PL PrzykładY zastosowań skalowanie rzeźby wykonanej w wygodnej dla rzeźbiarza wielkości do pożądanych wymiarów i wykonanie na maszynie CNC wykonywanie w trwałych materiałach elementów przygotowanych ręcznie w miękkim tworzywie tworzenie matrycy do odlewów na bazie ręcznie wykonanej glinianej płaskorzeźby ge MPX GigE USB MPX GigE USB USB MPX MPX wspomaganie projektantów modelem 3D w celu stworzenia wizualizacji tworzenie wirtualnej dokumentacji dla obiektów muzealnych / archeologicznych

7 evixscan 3D Basic Przeznaczony do szybkiego tworzenia modeli przestrzennych prostych obiektów 3D. Kompaktowe rozmiary i połączenie z komputerem za pomocą portu USB sprawiają, że jest łatwy w transporcie i bardzo wygodny do pracy w terenie. Parametry techniczne Rozdzielczość kamer Gęstość siatki na mm 2 (dla różnych zakresów) Dokładność Czas skanowania Zakresy pomiarowe 1,3 Mpx maks. 160 / min. 25 wg normy DE VDI/VDE2634 part 2: 0,05 mm 4 sekundy maks. (250 mm x 200 mm), min. (100 mm x 80 mm) PrzykładY zastosowań weryfikacja kształtu i wymiarów elementów szklanych odwzorowanie elementów sztukaterii gipsowej w celu stworzenia formy pomiar objętości i pola powierzchni obiektu odtworzenie geometrii detalu i przygotowanie do druku 3D Formaty wyjściowe Wymagania sprzętowe Połączenie z komputerem Gwarancja Wersja językowa oprogramowania asc, bin, stl, ply, obj / stp, iges, ply, sat Windows 7 64-bit, procesor i3, 4 GB RAM USB HDMI/VGA/DVI 2 lata PL MPX MPX GigE MPX MPX GigE USB US Najlepiej sprawdza się we wzornictwie przemysłowym i rzeźbiarstwie.

8 evixscan 3D Loupe+ Skaner do obiektów wymagających szczególnie wysokiej rozdzielczości. Konstrukcja umożliwia skanowanie przedmiotów o bardzo małych rozmiarach, wraz z ich wszystkimi cechami szczególnymi, takimi jak ostre krawędzie czy grawery. Parametry techniczne Rozdzielczość kamer 5 Mpx (maks. 10 Mpx) Gęstość siatki na mm 2 (dla różnych zakresów) Dokładność maks. 625 / min. 100 wg normy DE VDI/VDE2634 part 2: 0,005-0,03 mm Czas skanowania 4 sekundy Zakresy pomiarowe Formaty wyjściowe Wymagania sprzętowe Połączenie z komputerem Gwarancja Wersja językowa oprogramowania maks. 250 x 200 mm, min. 100 x 80 mm 15 zakresów pomiarowych asc, bin, stl, ply, obj /stp, iges, ply, sat Windows 7 64-bit, procesor i5, 16 GB RAM Gigabit Ethernet, HDMI/VGA/DVI 2 lata PL PrzykładY zastosowań pomiary i odwzorowanie małych elementów jubilerskich odwzorowanie elementów ręcznie grawerowanych kontrola zużycia narzędzi protetyka odtwarzanie elementów ortopedycznych, jak implanty czy endoprotezy skanowanie gwintów GigE GigE i medycynie. USB USB 1.3 PX MPX GigE MPX USB Najlepiej sprawdza się w jubilerstwie, ortopedii, protetyce

9 wyposażenie opcjonalne Stolik zwykły Blat 21 cm Nośność 20 kg Stolik 200 Blat 50 cm Nośność 200 kg Stolik 1000 Blat 100 cm Nośność 1000 kg Suwnica Leios Różne konfiguracje. Surface Base + Registration Surface Advanced Geomagic Studio Qualify Design Direct Design X Verify Kufer do transportu

10

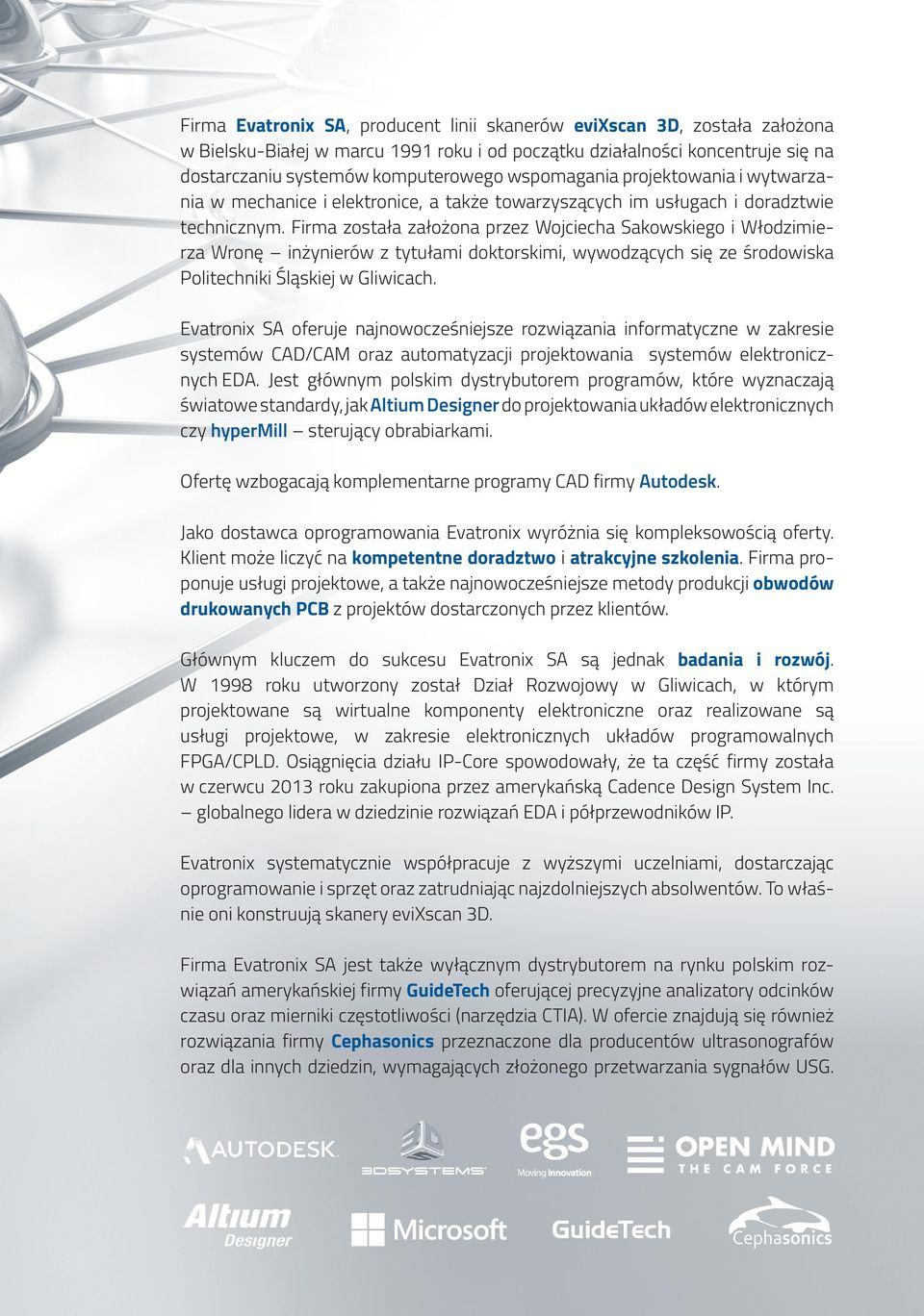

11 Firma Evatronix SA, producent linii skanerów evixscan 3D, została założona w Bielsku-Białej w marcu 1991 roku i od początku działalności koncentruje się na dostarczaniu systemów komputerowego wspomagania projektowania i wytwarzania w mechanice i elektronice, a także towarzyszących im usługach i doradztwie technicznym. Firma została założona przez Wojciecha Sakowskiego i Włodzimierza Wronę inżynierów z tytułami doktorskimi, wywodzących się ze środowiska Politechniki Śląskiej w Gliwicach. Evatronix SA oferuje najnowocześniejsze rozwiązania informatyczne w zakresie systemów CAD/CAM oraz automatyzacji projektowania systemów elektronicznych EDA. Jest głównym polskim dystrybutorem programów, które wyznaczają światowe standardy, jak Altium Designer do projektowania układów elektronicznych czy hypermill sterujący obrabiarkami. Ofertę wzbogacają komplementarne programy CAD firmy Autodesk. Jako dostawca oprogramowania Evatronix wyróżnia się kompleksowością oferty. Klient może liczyć na kompetentne doradztwo i atrakcyjne szkolenia. Firma proponuje usługi projektowe, a także najnowocześniejsze metody produkcji obwodów drukowanych PCB z projektów dostarczonych przez klientów. Głównym kluczem do sukcesu Evatronix SA są jednak badania i rozwój. W 1998 roku utworzony został Dział Rozwojowy w Gliwicach, w którym projektowane są wirtualne komponenty elektroniczne oraz realizowane są usługi projektowe, w zakresie elektronicznych układów programowalnych FPGA/CPLD. Osiągnięcia działu IP-Core spowodowały, że ta część firmy została w czerwcu 2013 roku zakupiona przez amerykańską Cadence Design System Inc. globalnego lidera w dziedzinie rozwiązań EDA i półprzewodników IP. Evatronix systematycznie współpracuje z wyższymi uczelniami, dostarczając oprogramowanie i sprzęt oraz zatrudniając najzdolniejszych absolwentów. To właśnie oni konstruują skanery evixscan 3D. Firma Evatronix SA jest także wyłącznym dystrybutorem na rynku polskim rozwiązań amerykańskiej firmy GuideTech oferującej precyzyjne analizatory odcinków czasu oraz mierniki częstotliwości (narzędzia CTIA). W ofercie znajdują się również rozwiązania firmy Cephasonics przeznaczone dla producentów ultrasonografów oraz dla innych dziedzin, wymagających złożonego przetwarzania sygnałów USG.

12 E v a t r o n i x S A ul. W. Przybyły Bielsko-Biała Polska tel fax skanery3d@evatronix.com
