1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH DLA INWESTYCJI POLEGAJĄCEJ NA TERMOMODERNIZACJI I REMONCIE ELEWACJI DLA BUDYNKU MIESZKALNEGO WIELORODZINNEGO NAZWA INWESTYCJI: REMONT WRAZ Z DOCIEPLENIEM ŚCIAN ADRES INWESTYCJI: Słupsk, ul. Adama Mickiewicza 51 INWESTOR: Wspólnota Mieszkaniowa Mickiewicza 51 ADRES INWESTORA: Słupsk, ul. Adama Mickiewicza 51 WYKONAWCA: ADRES WYKONAWCY: Gdańsk, ul. Leszczyńskich 1 B/10 SPORZĄDZIŁ: Jarosław Kwiatkowski DATA OPRACOWANIA:

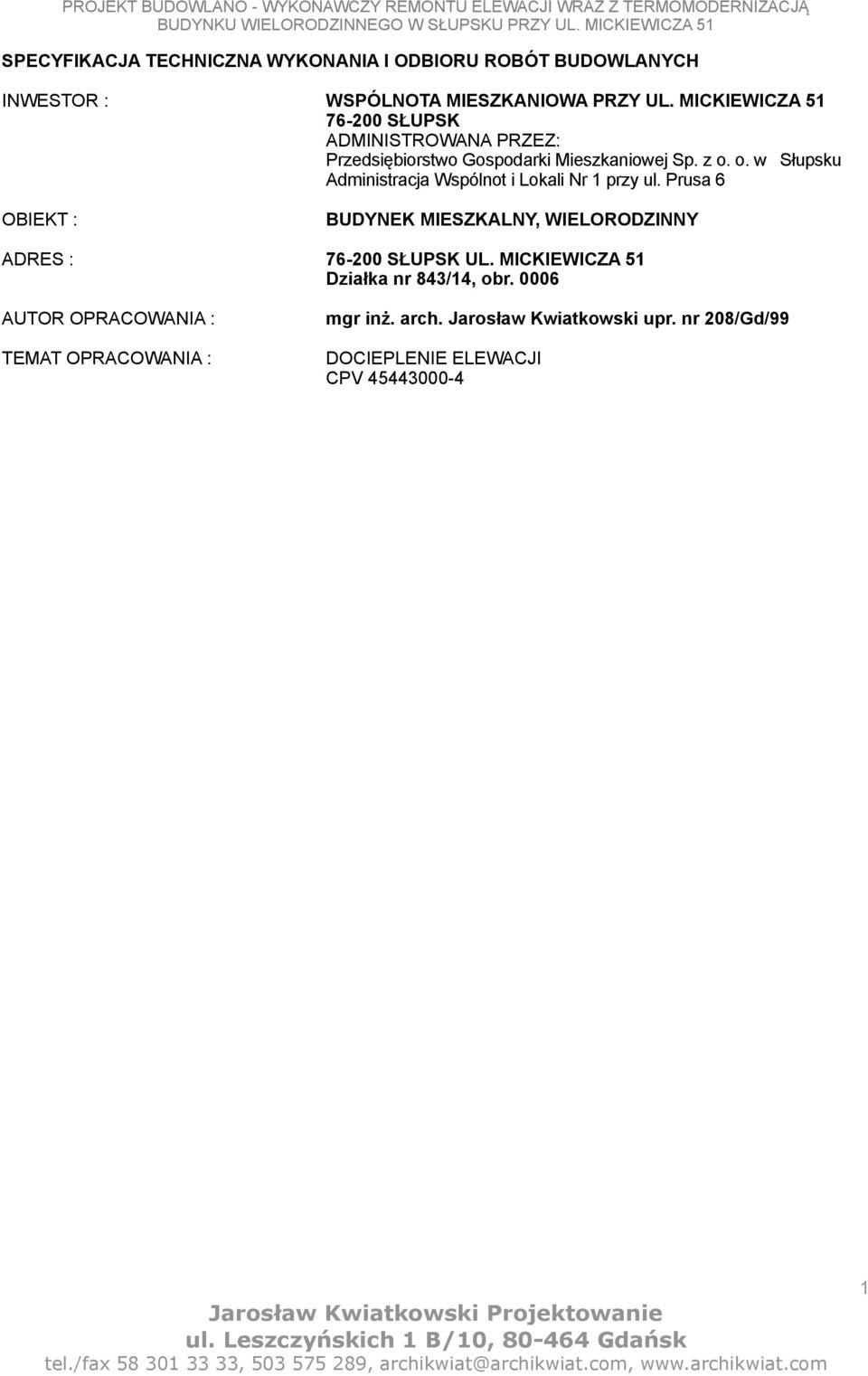

2 PROJEKT BUDOWLANO - WYKONAWCZY REMONTU ELEWACJI WRAZ Z TERMOMODERNIZACJĄ SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INWESTOR : WSPÓLNOTA MIESZKANIOWA PRZY UL. MICKIEWICZA SŁUPSK ADMINISTROWANA PRZEZ: Przedsiębiorstwo Gospodarki Mieszkaniowej Sp. z o. o. w Słupsku Administracja Wspólnot i Lokali Nr 1 przy ul. Prusa 6 OBIEKT : BUDYNEK MIESZKALNY, WIELORODZINNY ADRES : SŁUPSK UL. MICKIEWICZA 51 Działka nr 843/14, obr AUTOR OPRACOWANIA : TEMAT OPRACOWANIA : mgr inż. arch. Jarosław Kwiatkowski upr. nr 208/Gd/99 DOCIEPLENIE ELEWACJI CPV % 1

3 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego. Docieplenie budynku mieszkalnego, wielorodzinnego Kod CPV Roboty elewacyjne Przedmiot Specyfikacji Technicznej (ST). Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru elewacji tynkowych w ramach inwestycji Termomodernizacja budynku wielorodzinnego w Słupsku, na działce nr 843/14, obr. 0006, Słupsk, ul. Mickiewicza Zakres stosowania ST. Specyfikacja techniczna jest częścią Dokumentacji Projektowej niezbędnej przy realizacji i odbiorze robót wymienionych w pkt Zakres Robót objętych ST. Specyfikacja dotyczy wszystkich czynności umożliwiających i mających na celu wykonanie elewacji tynkowych w tym : a) montażem rusztowań systemowych inwentaryzowanych b) wykonaniem tynków mineralnych c) malowanie tynków farbami d) tynków mozaikowych Wszelkie roboty, prace dodatkowe, czynności, materiały, rozwiązania, etc. nieopisane lub nie wymienione w poniższej Specyfikacji, a konieczne do przeprowadzenia, z punktu widzenia Prawa, sztuki i praktyki budowlanej, kompletnych prac budowlanych, wykończeniowych i branżowych, etc. muszą być przewidziane przez Wykonawcę na podstawie analizy dokumentacji projektowej Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Prace tymczasowe i towarzyszące: - wykonanie pomocniczych konstrukcji montażowych - inwentaryzacja powykonawcza - wykonanie tymczasowych przyłączy wody, energii elektrycznej, kanalizacji, telekomunikacji i innych mediów potrzebnych Wykonawcy - obsługę sprzętu drobnego oraz tych jednostek sprzętu podstawowego, dla którego nie przewiduje się żadnej obsługi, - załadunek i wyładunek narzędzi i pomocniczego sprzętu na środki transportowe - ręcznie - utrzymanie urządzeń placu budowy - pomiary do rozliczenia robót - działanie ochronne zgodnie z warunkami bhp - utrzymanie drobnych narzędzi - usuwanie z obszaru budowy odpadów i zanieczyszczeń -opłata za wjazd samochodów ciężarowych do miasta, których obciążenie na oś przekracza obowiązujące przepisy - Wykonawca zobowiązany będzie do wykonania i utrzymywania w stanie nadającym się do użytku oraz likwidacji wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Robót tymczasowych i prac towarzyszących Zamawiający nie będzie opłacał oddzielnie Informacje o terenie budowy Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Miejsca na bazy, magazyny, składowiska i drogi transportowe powinny być tak wybrane, aby nie powodować zniszczeń w środowisku naturalnym. Powinny zostać podjęte odpowiednie środki zabezpieczające przed zanieczyszczeniem zbiorników i cieków wodnych, przekroczeniem dopuszczalnych norm hałasu, możliwością powstania pożaru. Opłaty i kary za przekroczenie w trakcie realizacji robót norm, określonych w odpowiednich przepisach dotyczących ochrony środowiska, obciążają Wykonawcę. Wykonawca ma obowiązek utrzymywać sprawny sprzęt przeciwpożarowy wymagany przez odpowiednie przepisy, przestrzegać przepisów ochrony przeciwpożarowej. Za wszelkie straty spowodowane pożarem wywołanym jako rezultat prowadzonych robót albo przez personel Wykonawcy, odpowiedzialny jest Wykonawca. Wykonawca jest zobowiązany do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej i prywatnej. Odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne. Wykonawca, o % 2

4 ile umowa nie stanowi inaczej, uzyska od odpowiednich władz będących właścicielem instalacji potwierdzenie o ich lokalizacji, oraz zapewni ich właściwe oznaczenie i zabezpieczenie przed uszkodzeniem w czasie trwania budowy. Możliwe jest występowanie instalacji sieci niezinwentaryzowanych na mapach, których przebieg nie jest znany. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie zainteresowane władze oraz będzie z nimi współpracował dostarczając wszelkiej pomocy przy dokonywaniu napraw, ponosi koszt tych napraw. Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy Nazwy i kody robót objętych zamówieniem Roboty elewacyjne Roboty przy wznoszeniu rusztowań 1.6. Definicje określeń podstawowych Określenia podstawowe w niniejszej STB są zgodne z obowiązującymi odpowiednimi normami. - Rusztowanie robocze konstrukcja budowlana tymczasowa z której mogą być wykonywane prace na wysokościach, służące do utrzymania osób, materiałów i sprzętu. Do grupy rusztowań roboczych zalicza się wszystkie rusztowania wykorzystywane do prac na wysokości zarówno w budownictwie przemysłowym jak i miejskim. Mogą to być wszystkie typy rusztowań łącznie z rusztowaniami jezdnymi. - Rusztowanie ochronne konstrukcja budowlana tymczasowa służąca do zabezpieczenia przed upadkiem z wysokości ludzi oraz przedmiotów. Do grupy rusztowań ochronnych zalicza się wszystkie rusztowania nie służące do wykonywania pracy lecz stanowiące zabezpieczenie przed upadkiem z wysokości. Takimi rusztowaniami są np. rusztowania do prac dekarskich lub wznoszone wraz z budynkiem jako zabezpieczenie przed upadkiem z wysokości. - Rusztowanie systemowe konstrukcja budowlana tymczasowa w której wymiary siatki konstrukcyjnej są jednoznacznie narzucone poprzez wymiary elementów rusztowania służącą do utrzymywania osób. Rusztowania systemowe mogą służyć zarówno jako robocze i rusztowania ochronne. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Wymagania ogólne Zastosowane materiały powinny spełniać ogólne wymagania podanie poniżej : - Proponowane technologie powinny być odpowiednie do stanu projektowanego, zastosowanych technologii prac, a dobór materiałów powinien być wykonany według kryterium kompatybilności. - Stosowane materiały muszą posiadać udokumentowane parametry nie gorsze od wyspecyfikowanych. - Wszystkie materiały, elementy, rozwiązania, systemy muszą być stosowane, wykonywane, montowane ściśle według udokumentowanych wytycznych producenta, w sposób i w warunkach określonych w posiadanych przez element dokumentach odniesienia jak aktualne aprobaty techniczne (krajowe lub europejskie), certyfikat lub deklarację zgodności, atesty wymagane przez polskie prawo. Oferent jest zobowiązany do wykazania, że dany materiał, system, zestaw, etc. wprowadzony legalnie na polski rynek, spełnia, określone polskim prawem, warunki techniczne dla projektowanego obiektu. - Ilekroć dokumentacja techniczna wskazuje znak towarowy materiału, patent lub pochodzenie, Wykonawca może zastosować wskazany lub równoważny, inny materiał spełniający wymogi techniczne wskazanego oraz posiadający właściwości użytkowe zgodne z wymogami określonymi w Polskich Normach przenoszących normy europejskie lub normach innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy. - Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących i pominiętych w niniejszym opracowaniu elementów wraz z dostarczeniem koniecznych materiałów i urządzeń dla kompletnego wykonania, montażu i zapewnienia pełnej funkcjonalności specyfikowanych robót. Wskazanie nazw własnych nie jest wskazaniem producenta ani miejsca pochodzenia a jest określeniem standardu jakości na etapie projektowania. 2.2.Materiały zastosowane do ocieplenia. Do wykonania termomodernizacji budynku należy stosować kompleksowy system dociepleń, w skład którego wchodzą następujące materiały: % 3

5 - płyty styropianowe: do wykonania warstwy izolacji należy zastosować płyty o wymiarach nie większych niż 600/1200 mm typu EPS70. Powierzchnia płyt powinna być szorstka po krojeniu z bloków, płaska lub profilowana, natomiast krawędzie ostre, bez wyszczerbków, proste lub profilowane. Czas sezonowania 2-6 tygodni w zależności od technologii produkcji; - tkanina zbrojąca: do wykonania ocieplenia należy stosować siatki zbrojące z włókna szklanego, spełniające wymagania: - rodzaj splotu uniemożliwiający przesuwanie się oczek siatki; - impregnacja powierzchni polimerowa, zapewniająca odporność na działanie środowiska alkalicznego; - wymiary oczek nie mniej niż 3 mm; - masy (zaprawy) klejące; - masy tynkarskie: stosuje się tynk cienkowarstwowy tynk mineralny kaszka, przed nakładaniem tynku zaleca się -zagruntowanie podłoża płynem gruntującym. Kolorystyka według kolorystyki elewacji - farby silikonowe na gruncie, zgodnie z projektem kolorystyki; - elementy uzupełniające: łączniki mechaniczne, listwy startowe, kątowniki ochronne, elementy dylatacyjne Warunki przyjęcia na budowę materiałów Materiały i wyroby mogą być przyjęte na budowę, jeśli spełniają następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji projektowej i specyfikacji technicznej, są właściwie opakowane, firmowo zamknięte (bez oznak naruszenia zamknięć) i oznakowane (pełna nazwa wyrobu, ewentualnie nazwa handlowa oraz symbol handlowy wyrobu), spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania wyrobów oraz karty techniczne (katalogowe) wyrobów lub firmowe wytyczne (zalecenia) stosowania wyrobów, spełniają wymagania wynikające z ich terminu przydatności do użycia (termin zakończenia robót pokrywczych powinien się kończyć przed zakończeniem podanych na opakowaniach terminów przydatności do stosowania odpowiednich wyrobów), 2.5. Warunki przechowywania materiałów i wyrobów Materiały powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm bądź aprobat technicznych. Pomieszczenie magazynowe do przechowywania materiałów i wyrobów opakowanych powinno być kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarznięciem i przed działaniem promieni słonecznych. Tynk cienkowarstwowy. W suchym i chłodnym pomieszczeniu, chronić przed wilgocią. 12 miesięcy w oryginalnie zamkniętych opakowaniach. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Dobór sprzętu musi spełniać poniższe wymagania: - Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie Robót zgodnie z zasadami określonymi w Dokumentacji Projektowej i STB w terminie przewidzianym umową. - Wykonawca zobowiązany jest do używania sprzętu, który nie wpłynie niekorzystnie na jakość wykonywanych Robót. Utrzymanie i użytkowania każdego sprzętu musi być zgodne z normami ochrony środowiska, BHP i przepisami dotyczącymi jego użytkowania. Wykonawca robót jest obowiązany do używania jedynie takiego sprzętu i narzędzi, które nie będą wywierały niekorzystnego wpływu na jakość realizowanych robót. Ilość i wydajność zastosowanego sprzętu powinna gwarantować przeprowadzenie robót zgodnie z zasadami określonymi w dokumentacji technicznej, specyfikacji technicznej robót oraz założeniami podstawowymi inwestycji. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Materiały i elementy mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały i elementy konstrukcji powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności. Do wykonania robót tynkowych należy użyć sprzętu odpowiadającego charakterowi robót i przyjętej technologii wykonania np. : -mieszarka do zapraw % 4

6 -pędzle, wałki -szczotki o sztywnym włosiu lub druciane do czyszczenia podłoża -rusztowania, drabiny 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 5.1. Zasady prowadzenia robót Przed przystąpieniem do prac należy ustawić rusztowania systemowe w sposób umożliwiający prowadzenie robót na poszczególnych elewacjach budynku. Montaż rusztowania może być wykonany wyłącznie przez osoby legitymujące się aktualnym świadectwem ukończenia kursu dla monterów rusztowań. Roboty termoizolacyjne bez procesów mokrych można wykonywać również w okresie zimowym. Należy wykonywać je w sposób zapewniający ochronę materiałów ocieplających przed działaniem wód deszczowych lub wody zarobowej. 5.2.Technologia wykonania robót ociepleniowych Warunki przystąpienia do robót - Podstawą do rozpoczęcia robót termomodernizacji jest projekt techniczny oraz zgłoszenie robót budowlanych. - Roboty mogą być wykonywane tylko przez wyspecjalizowane firmy, mające uprawnienia uzyskane od właścicieli systemów ociepleniowych. UWAGA: Niedopuszczalne jest stosowanie elementów składowych z różnych systemów ociepleniowych. Warunki pogodowe - Roboty ociepleniowe należy wykonywać w temperaturze nie niższej niż +5 o C i nie wyższej niż +25 o C. Niedopuszczalne jest prowadzenie robót w czasie opadów atmosferycznych. Należy unikać prowadzenia prac montażowych, a zwłaszcza tynkowania, w pełnym słońcu i przy silnym wietrze. Prace należy prowadzić w warunkach wilgotności względnej powietrza nie przekraczającej 80%. Kolejność wykonywania robót: - prace przygotowawcze: skompletowanie materiałów, sprzętu i urządzeń, montaż rusztowań rurowych, demontaż podokienników z blachy, obróbek blacharskich, rynien i rur spustowych oraz instalacji odgromowej, - wykonanie naprawy uszkodzeń warstwy osłonowej ścian zewnętrznych, - sprawdzenie i przygotowanie powierzchni ścian, - zabezpieczenie takich elementów jak: okna, drzwi, balustrady, powierzchnie z płytek ceramicznych, - zamocowanie listwy startowej, - przygotowanie zaprawy klejowej zgodnie z instrukcją na opakowaniu, - przyklejenie płyt styropianowych, - montaż łączników, - wykonanie warstwy ochronnej na styropianie z masy klejącej zbrojonej siatką z włókna szklanego, - wykonanie wyprawy elewacyjnej z masy tynkarskiej, - wykonanie nowych obróbek blacharskich, - montaż orynnowania i instalacji odgromowej, - demontaż rusztowań i uporządkowanie terenu wokół budynku. Prace przygotowawcze - W przypadku istniejących budynków szczególnie ważne jest bardzo dokładne sprawdzenie jakości podłoża ściennego. Powinno być równe, suche, stabilne, nośne, jednorodne, spoiste i wolne od zanieczyszczeń oraz tłuszczu, o ustabilizowanej chłonności. - Nie można wykonywać ocieplenia ścian w przypadku odspajania się zewnętrznej warstwy materiału ściennego, powierzchniowego łuszczenia się podłoża lub widocznych zmian destrukcyjnych. W takich sytuacjach niezbędne jest usunięcie tej warstwy. - Również powłoki malarskie i tynki cienkowarstwowe, które łuszczą się i odspajają od podłoża muszą być usunięte, np. metodą piaskowania, strumieniem wody pod ciśnieniem lub za pomocą drucianych szczotek. % 5

7 % PROJEKT BUDOWLANO - WYKONAWCZY REMONTU ELEWACJI WRAZ Z TERMOMODERNIZACJĄ - W przypadku wszystkich powierzchni budynków istniejących zaleca się ich oczyszczenie przez zmycie wodą pod ciśnieniem. Próba przyczepności podłoża - Istniejące podłoże powinno być sprawdzone pod względem wytrzymałości i przyczepności. - Powierzchnię podłoża oczyścić z kurzu, pyłu, słabo związanych z podłożem powłok malarskich i tynków. Próbki materiału izolacyjnego o wymiarach ok. 100 x 100 mm należy przykleić w różnych miejscach elewacji (8-10 próbek). Klej przygotowany zgodnie z zaleceniami systemowymi rozprowadzić na całej powierzchni próbki na grubość ok. 10 mm. Próbkę docisnąć do podłoża. Przyczepność sprawdzić po 3 dniach przez próbę ręcznego odrywania przyklejonej próbki. Można przyjąć, że podłoże charakteryzuje się wystarczającą wytrzymałością jeżeli podczas próby odrywania materiał izolacyjny ulegnie rozerwaniu. W przypadku oderwania całej próbki z klejem i warstwą fakturową konieczne jest oczyszczenie elewacji ze słabo związanej z podłożem warstwy. - Podłoże zagruntować środkiem zwiększającym przyczepność. Jeżeli ponowna próba da wynik negatywny, należy rozważyć dodatkowe mocowanie mechaniczne lub odpowiednie przygotowanie podłoża. - W przypadku ścian charakteryzujących się odpowiednią wytrzymałością ale odznaczających się zbyt dużą nierównością powierzchni, należy wykonać warstwę wyrównawczą. Przyklejanie płyt styropianowych - Przed przyklejeniem płyty powinny być odpowiednio wysezonowane. Na budowie płyty nie powinny być wystawione na działanie warunków atmosferycznych przez czas dłuższy niż 7 dni. Pożółkłe powierzchnie płyt muszą być przed ich zastosowaniem zeszlifowane i odpylone. - Płyty styropianowe należy mocować do podłoża poziomo (wzdłuż dłuższej krawędzi) z zachowaniem mijankowego układu spoin. Nie mogą tworzyć się spoiny krzyżowe. Spoiny płyt nie mogą znajdować się na pęknięciach w ścianie oraz na przejściach między różnymi materiałami ściennymi. - Na całej powierzchni ocieplonej ściany płyty powinny dokładnie przylegać do siebie. Niedopuszczalne jest występowanie masy klejącej w spoinach. Nakładanie masy klejącej następuje tzw. metodą pasmowo - punktową". Szerokość pasma masy klejącej wzdłuż obwodu płyty powinna wynosić co najmniej 3 cm. Na pozostałej powierzchni masę należy rozłożyć plackami o średnicy 8-12 cm. Łączna powierzchnia nałożonej masy klejącej powinna wynosić co najmniej 40%. Ilość masy klejącej i grubość jej warstwy zależą od stanu podłoża, musi być jednak zapewniony dobry styk ze ścianą co gwarantuje uzyskanie wymaganej przyczepności. W praktyce grubość warstwy masy klejącej nie powinna przekraczać 1 cm. Po nałożeniu masy klejącej na płytę należy ją bezzwłocznie przyłożyć do ściany i dokładnie docisnąć. Płyty świeżo przyklejanej nie wolno dociskać po raz drugi ani jej poruszać. - Płyty styropianowe przykleja się pasami od dołu do góry, po uprzednim przymocowaniu listwy startowej - Powierzchnia przyklejanych płyt styropianowych powinna być równa, a szpary między nimi większe niż 3 mm, wypełnione paskami styropianu. Całą powierzchnię po zakończeniu klejenia, a przed rozpoczęciem wykonywania warstwy zbrojonej, należy dokładnie wyrównać przez przetarcie % 6

8 % PROJEKT BUDOWLANO - WYKONAWCZY REMONTU ELEWACJI WRAZ Z TERMOMODERNIZACJĄ papierem ściernym. Mocowanie płyt styropianowych powinno być wzmocnione kołkami z tworzywa sztucznego (Rys.5). W przypadku mocowania systemu na starym tynku, zaleca się kołkowanie na całej powierzchni elewacji. Długość kołków mocujących zależy od rodzaju podłoża. Minimalna głębokość zakotwienia to 9 cm w ścianie istniejącej. 5.3.Wykonanie warstwy zbrojeniowej - Warstwę zbrojoną należy wykonywać na odpylonych po przeszlifowaniu płytach styropianowych nie wcześniej niż po 3 dniach od przyklejenia płyt, ale nie później niż po 3 miesiącach, jeżeli przyklejenie nastąpiło w okresie wiosenno - letnim. W tym przypadku należy dokonać bardzo starannego przeglądu stanu technicznego styropianu, ze zwróceniem szczególnej uwagi na przyklejenie do podłoża i ich zwichrowanie. Po takim czasie wymagane jest przeszlifowanie powierzchni i jej odpylenie. - Warstwę zbrojoną należy wykonać w jednej operacji, rozpoczynając od góry ściany. - Po nałożeniu masy klejącej należy natychmiast bardzo dokładnie wtopić w nią napiętą siatkę zbrojącą stosując odpowiednie narzędzia. Siatka zbrojąca powinna być całkowicie niewidoczna. Siatka zbrojąca nie może w żadnym przypadku leżeć bezpośrednio na płytach styropianowych. - Łączna grubość warstwy zbrojonej powinna być taka, aby układ docieplenia spełniał wszystkie podane wyżej wymagania techniczne. - Przed przyklejeniem siatka zbrojąca nie może być magazynowana w warunkach bezpośredniego działania czynników atmosferycznych, a szczególnie słońca, które powoduje rozciąganie się rolki i widoczną deformację w czasie przyklejania siatki na ścianie. - Pasy siatki zbrojącej powinny być przyklejane na zakład szerokości ok. 10cm. Zakłady siatki nie mogą pokrywać się ze spoinami między płytami styropianowymi. Na narożnikach budynków i ościeżach stosuje się narożniki aluminiowe. - Na narożnikach otworów w elewacji (np. okien) należy umieścić ukośne dodatkowe kawałki siatki (ok. 20 x 45 cm). Rys.7 Wzmocnienie otworów okiennych siatką zbrojeniową. 5.4.Wykonanie wyprawy tynkarskiej - Wyprawę tynkarską należy wykonać nie wcześniej niż po 3 dniach od wykonania warstwy zbrojonej i nie później niż po 3 miesiącach od wykonania tej warstwy. - Dobrze związane i suche podłoże należy pokryć obficie płynem gruntującym, przynajmniej 12 godzin przed rozpoczęciem prac. - Tynki nanosimy pacą ze stali nierdzewnej zawsze w kierunku świeżo nałożonej warstwy. Tynki zacieramy niezwłocznie pacą z PCV. W zależności od żądanej faktury tynki zaciera się ruchami kolistymi lub jednokierunkowymi. - W celu uniknięcia widocznych płaszczyzn styku między wyschniętym a świeżo nakładaną masą tynkarską należy zapewnić wystarczającą liczbę robotników, co pozwoli na płynne wykonywanie wypraw. % 7

9 % PROJEKT BUDOWLANO - WYKONAWCZY REMONTU ELEWACJI WRAZ Z TERMOMODERNIZACJĄ - Proces schnięcia wypraw, niezależnie od ich charakteru, polega na odparowaniu wody oraz ewentualnym wiązaniu i hydratacji spoiwa mineralnego. W warunkach niskiej temperatury otoczenia oraz przy dużej wilgotności względnej powietrza, schnięcie jest dłuższe. - Czyszczenie narzędzi - Natychmiast po użyciu narzędzia czyścić wodą. Narzędzia w czasie przerw w pracy trzymać w pojemniku z farbą lub w wodzie. 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH W NAWIĄZANIU DO DOKUMENTÓW ODNIESIENIA. Kontrola jakości wykonanych robót termoizolacyjnych obejmuje: - odbiór jakościowy materiałów przeznaczonych do wykonania izolacji cieplnej, - odbiór podłoża pod izolację, - kontrolę ułożonej warstwy izolacji. Kontrola jakości wykonania elewacji kamiennych obejmuje: - odbiór jakościowy materiałów - odbiór podłoża - odbiór montażu elementów kamiennych - odbiór wykonania obróbek i elementów ozdobnych 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Jednostką obmiaru jest 1 m 2 elewacji z tynkiem. 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH 8.1.Zgodność robót z projektem i Specyfikacją. Roboty powinny być wykonane zgodnie z dokumentacją projektową, Specyfikacją Techniczną Odbiór rusztowań Odbioru dokonuje się po zmontowaniu rusztowania przed przekazaniem do eksploatacji oraz przed przystąpieniem do demontażu Odbiór robót zanikających i ulegających zakryciu Odbiór podłoża Odbiór wykonanej warstwy ocieplającej powinien obejmować sprawdzenie: % 8

10 - jakości zastosowanych materiałów, - grubości i ciągłości warstwy ocieplającej, - czy materiał izolacyjny nie uległ zawilgoceniu, - połączenia warstw izolacyjnych z podłożem. Odbiór podłoża należy przeprowadzić bezpośrednio przed przystąpieniem do robót montażowych. Jeżeli odbiór podłoża odbywa się po dłuższym czasie od jego wykonania, należy podłoże oczyścić i zmyć wodą. Maksymalne odchyłki wykonania muru nie powinny przekraczać: - W pionie 20 mm, na wys. kondygnacji i 50 mm na wys. budynku - W poziomie - przesunięcie 20 mm w osiach ścian nad i pod stropem; Odchylenie od linii prostej powierzchni ściany 5 mm, nie więcej niż 20 mm na długości 10 m Odbiór końcowy Niedopuszczalne są następujące wady: - wykwity w postaci nalotu wykrystalizowanych na powierzchni elementów kamiennych roztworów soli przenikających z podłoża, pilśni itp., - trwale ślady zacieków na powierzchni, odstawanie, odparzenia i pęcherze wskutek niedostatecznej przyczepności płyt kamiennych do podłoża. Odbiór gotowych prac kamieniarskich powinien być potwierdzony protokołem, który powinien zawierać: - ocenę wyników badań, - wykaz wad i usterek ze wskazaniem możliwości ich usunięcia, - stwierdzenia zgodności lub niezgodności wykonania z zamówieniem Odbiór robót związanych z naprawą spękań w elewacji istniejącej Odbiór ściany polega na sprawdzeniu prawidłowości zamontowanie prętów systemowych zgodnie z dokumentacją techniczną. Prawidłowe wypełnienie spoin. Odbioru prawidłowości prowadzenia prac dokonuję się po każdym etapie ich realizacji przez osoby uprawnione i potwierdza się wpisem do dziennika budowy 9. OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH Płaci się za ustaloną ilość [m 2 ] wykonania elewacji, wg ceny jednostkowej, która obejmuje: - przygotowanie stanowiska roboczego - dostarczenie materiałów, narzędzi i sprzętu, - wykonanie pomocniczych konstrukcji montażowych - przygotowanie i oczyszczenie podłoża, - wykonanie elewacji tynkowej systemowej - Dwukrotne malowanie farbą systemową silikatową - uporządkowanie miejsca wykonywania robót, 10. DOKUMENTY ODNIESIENIA Normy Wszelkie roboty należy wykonywać zgodnie z obowiązującymi i/lub wydanymi normami i przepisami (chyba, że Zamawiający wymaga zastosowania wyższych standardów). - PN-EN 13139:2003 Kruszywa do zaprawy - PN-EN 13139:2003/AC:2004 Kruszywa do zaprawy - PN-EN 197-1:2002 Cement -- Część 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku - PN-ISO-9000 (Seria 9000, 9001, 9002, 9003 i 9004) Normy dotyczące systemów zapewnienia jakości i zarządzanie systemami zapewnienia jakości. - PN-EN ISO 717-1:1999 Akustyka- Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych -- Izolacyjność od dźwięków powietrznych % 9

11 - PN-EN ISO 717-1:1999/A1:2008 Akustyka - Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych - Izolacyjność od dźwięków powietrznych - PN-ISO 1803:2001 Budownictwo - Tolerancje - Wyrażanie dokładności wymiarowej - Zasady i terminologia - PN ISO 2444: Złącza w budynku. Terminologia - PN-ISO :1994 Tolerancje w budownictwie. Podstawowe zasady oceny i określania - PN-ISO :1994 Tolerancje w budownictwie. Statystyczne podstawy przewidywania pasowań elementów o normalnym rozkładzie wymiarów - PN-ISO :1994 Tolerancje w budownictwie. Procedury doboru wymiarów nominalnych i przewidywania pasowań - PN-ISO :1994 Tolerancje w budownictwie. Metoda przewidywania odchyłek montażowych i ustalania tolerancji - PN-ISO :1994 Konstrukcje budowlane. Tolerancje w budownictwie. Szeregi wartości stosowane do wyznaczania tolerancji - PN-ISO :1994 Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna - Metoda 1 - PN-ISO :1994 Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna - Metoda 2. (Metoda kontroli statystycznej) - PN-ISO :1994 Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych - Aprobaty techniczne ITB AT , ITB AT / Przepisy związane - Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). - Ustawa z dnia 30 sierpnia 2002 r. o systemach oceny zgodności (Dz. U. z 2010 r. Nr 138 poz. 935 jt.). - Ustawa z dnia 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów (Dz. U. z 2003 r. Nr 229 poz.2275). - Ustawa z dnia 7 lipca 1994 r., prawo budowlane (Dz. U. z 2010 r. Nr 243 poz.1623 jt.). Dokumentacja warsztatowa - właściwości technicznych wyrobów, określonych w Aprobacie Technicznej, - zaleceń zawartych w oficjalnych dokumentach, katalogach i instrukcjach publikowanych przez Producenta. Niewymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. opracował: mgr inż. arch. Jarosław Kwiatkowski % 10
