KEL-VIVA. Szlifierka uniwersalna do najwyższych wymagań

Transkrypt

1 Szlifierka uniwersalna do najwyższych wymagań

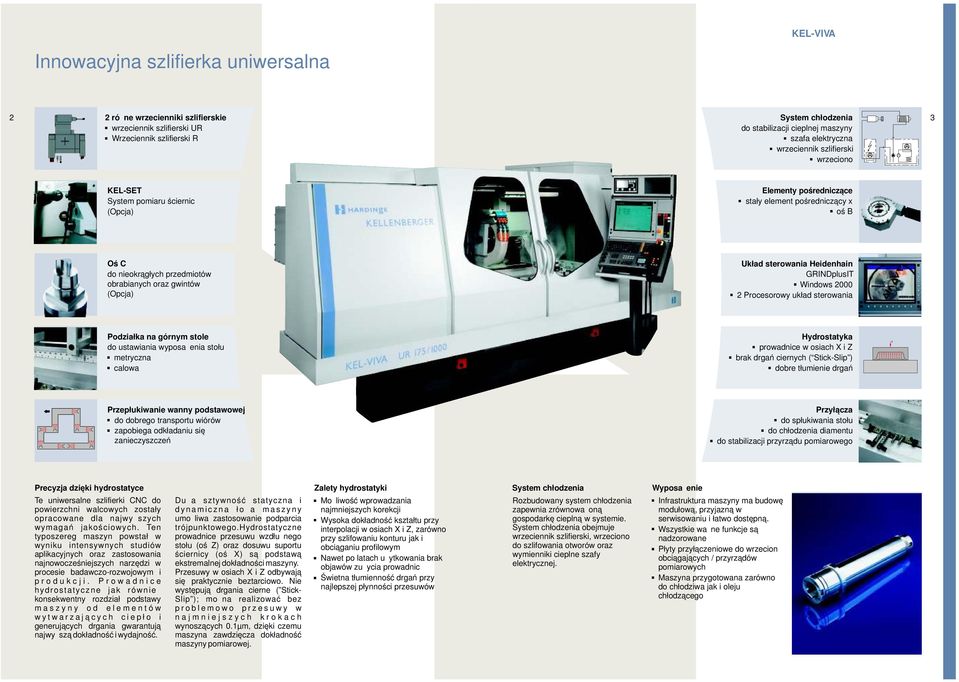

2 Innowacyjna szlifierka uniwersalna 2 2 różne wrzecienniki szlifierskie wrzeciennik szlifierski UR Wrzeciennik szlifierski R System chłodzenia do stabilizacji cieplnej maszyny szafa elektryczna wrzeciennik szlifierski wrzeciono 3 System pomiaru ściernic (Opcja) Elementy pośredniczące stały element pośredniczący x oś B Oś C do nieokrągłych przedmiotów obrabianych oraz gwintów (Opcja) Układ sterowania Heidenhain GRINDplusIT Windows Procesorowy układ sterowania Podziałka na górnym stole do ustawiania wyposażenia stołu metryczna calowa Hydrostatyka prowadnice w osiach X i Z brak drgań ciernych ( Stick-Slip ) dobre tłumienie drgań F Przepłukiwanie wanny podstawowej do dobrego transportu wiórów zapobiega odkładaniu się zanieczyszczeń Przyłącza do spłukiwania stołu do chłodzenia diamentu do stabilizacji przyrządu pomiarowego Precyzja dzięki hydrostatyce Te uniwersalne szlifierki CNC do powierzchni walcowych zostały opracowane dla najwyższych wymagań jakościowych. Ten typoszereg maszyn powstał w wyniku intensywnych studiów aplikacyjnych oraz zastosowania najnowocześniejszych narzędzi w procesie badawczo-rozwojowym i p r o d u k c j i. P r o w a d n i c e hydrostatyczne jak również konsekwentny rozdział podstawy m a s z y n y o d e l e m e n t ó w w y t w a r z a j ą c y c h c i e p ł o i generujących drgania gwarantują najwyższą dokładność i wydajność. Duża sztywność statyczna i d y n a m i c z n a ł o ż a m a s z y n y umożliwa zastosowanie podparcia trójpunktowego.hydrostatyczne prowadnice przesuwu wzdłużnego stołu (oś Z) oraz dosuwu suportu ściernicy (oś X) są podstawą ekstremalnej dokładności maszyny. Przesuwy w osiach X i Z odbywają się praktycznie beztarciowo. Nie występują drgania cierne ( Stick- Slip ); można realizować bez p r o b l e m o w o p r z e s u w y w n a j m n i e j s z y c h k r o k a c h wynoszących 0.1µm, dzięki czemu maszyna zawdzięcza dokładność maszyny pomiarowej. Zalety hydrostatyki System chłodzenia Wyposażenie Możliwość wprowadzania najmniejszych korekcji Wysoka dokładność kształtu przy interpolacji w osiach X i Z, zarówno przy szlifowaniu konturu jak i obciąganiu profilowym Nawet po latach użytkowania brak objawów zużycia prowadnic Świetna tłumienność drgań przy najlepszej płynności przesuwów Rozbudowany system chłodzenia zapewnia zrównoważoną gospodarkę cieplną w systemie. System chłodzenia obejmuje wrzeciennik szlifierski, wrzeciono do szlifowania otworów oraz wymienniki cieplne szafy elektrycznej. Infrastruktura maszyny ma budowę modułową, przyjazną w serwisowaniu i łatwo dostępną. Wszystkie ważne funkcje są nadzorowane Płyty przyłączeniowe do wrzecion obciągających / przyrządów pomiarowych Maszyna przygotowana zarówno do chłodziwa jak i oleju chłodzącego

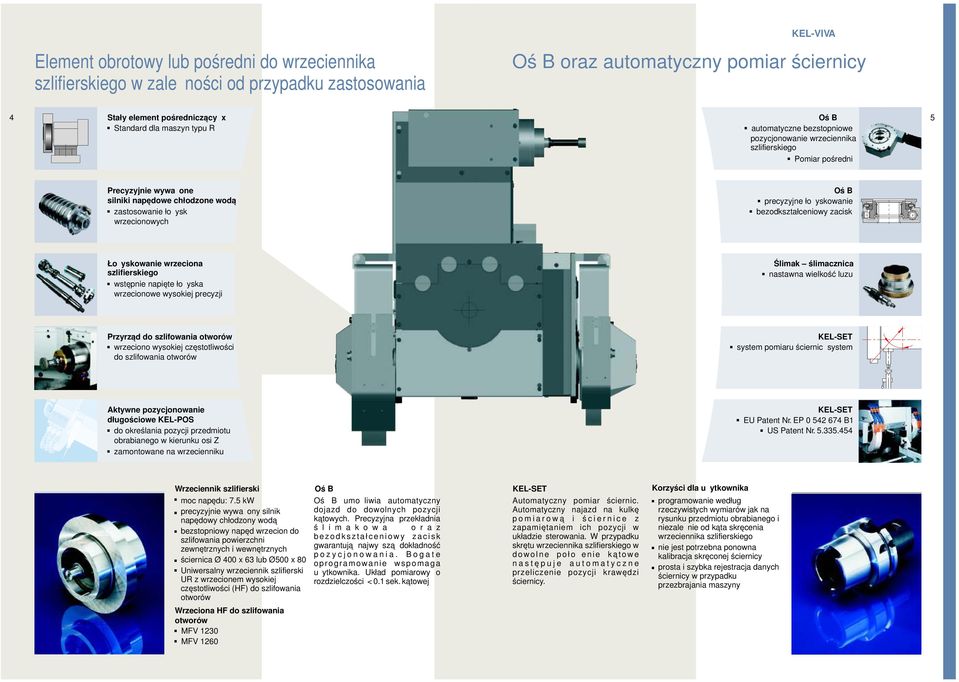

3 Element obrotowy lub pośredni do wrzeciennika szlifierskiego w zależności od przypadku zastosowania oraz automatyczny pomiar ściernicy 4 Stały element pośredniczący x 5 Standard dla maszyn typu R automatyczne bezstopniowe pozycjonowanie wrzeciennika szlifierskiego Pomiar pośredni Precyzyjnie wyważone silniki napędowe chłodzone wodą zastosowanie łożysk wrzecionowych precyzyjne łożyskowanie bezodkształceniowy zacisk Łożyskowanie wrzeciona szlifierskiego wstępnie napięte łożyska wrzecionowe wysokiej precyzji Ślimak ślimacznica nastawna wielkość luzu Przyrząd do szlifowania otworów wrzeciono wysokiej częstotliwości do szlifowania otworów system pomiaru ściernic system Aktywne pozycjonowanie długościowe KEL-POS do określania pozycji przedmiotu obrabianego w kierunku osi Z zamontowane na wrzecienniku EU Patent Nr. EP B1 US Patent Nr Wrzeciennik szlifierski moc napędu: 7.5 kw precyzyjnie wyważony silnik napędowy chłodzony wodą bezstopniowy napęd wrzecion do szlifowania powierzchni zewnętrznych i wewnętrznych ściernica Ø 400 x 63 lub Ø500 x 80 Uniwersalny wrzeciennik szlifierski UR z wrzecionem wysokiej częstotliwości (HF) do szlifowania otworów umożliwia automatyczny dojazd do dowolnych pozycji kątowych. Precyzyjna przekładnia ś l i m a k o w a o r a z b e z o d k s z t a ł c e n i o w y z a c i s k gwarantują najwyższą dokładność p o z y c j o n o w a n i a. B o g a t e o p r o g r a m o w a n i e w s p o m a g a użytkownika. Układ pomiarowy o rozdzielczości < 0.1 sek. kątowej Automatyczny pomiar ściernic. Automatyczny najazd na kulkę p o m i a r o w ą i ś c i e r n i c e z zapamiętaniem ich pozycji w układzie sterowania. W przypadku skrętu wrzeciennika szlifierskiego w d o w o l n e p o ł o ż e n i e k ą t o w e n a s t ę p u j e a u t o m a t y c z n e przeliczenie pozycji krawędzi ściernicy. Korzyści dla użytkownika programowanie według rzeczywistych wymiarów jak na rysunku przedmiotu obrabianego i niezależnie od kąta skręcenia wrzeciennika szlifierskiego nie jest potrzebna ponowna kalibracja skręconej ściernicy prosta i szybka rejestracja danych ściernicy w przypadku przezbrajania maszyny Wrzeciona HF do szlifowania otworów MFV 1230 MFV 1260

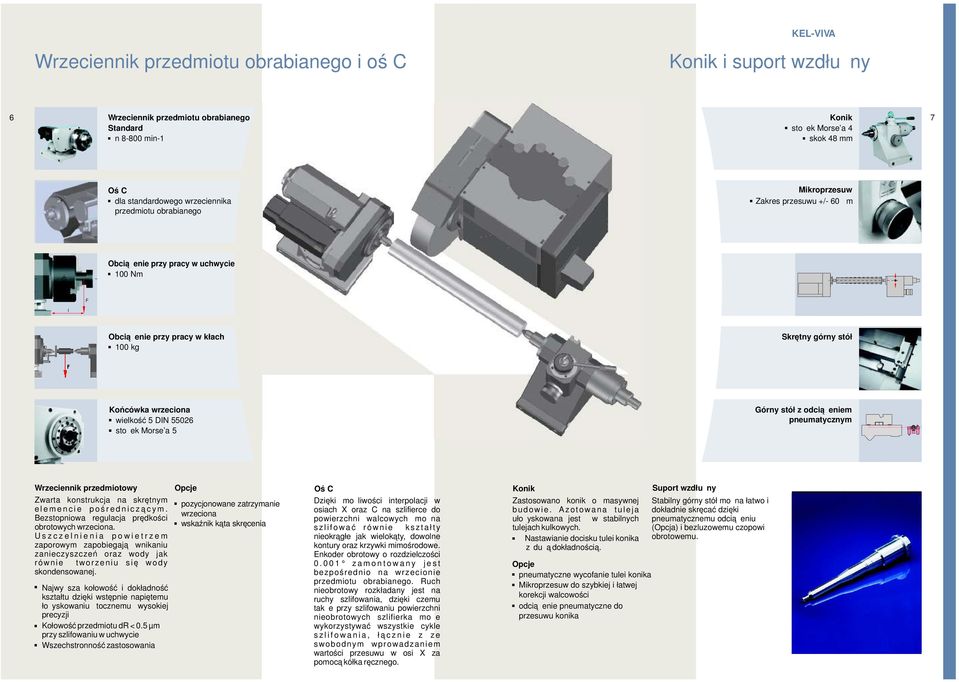

4 Wrzeciennik przedmiotu obrabianego i oś C Konik i suport wzdłużny 6 Wrzeciennik przedmiotu obrabianego Konik 7 Standard stożek Morse a 4 n min-1 skok 48 Oś C dla standardowego wrzeciennika przedmiotu obrabianego Mikroprzesuw Zakres przesuwu +/- 60 µm Obciążenie przy pracy w uchwycie 100 Nm F l Obciążenie przy pracy w kłach 100 kg Skrętny górny stół F Końcówka wrzeciona wielkość 5 DIN stożek Morse a 5 Górny stół z odciążeniem pneumatycznym Wrzeciennik przedmiotowy Zwarta konstrukcja na skrętnym e l e m e n c i e p o ś r e d n i c z ą c y m. Bezstopniowa regulacja prędkości obrotowych wrzeciona. U s z c z e l n i e n i a p o w i e t r z e m zaporowym zapobiegają wnikaniu zanieczyszczeń oraz wody jak również tworzeniu się wody skondensowanej. Najwyższa kołowość i dokładność kształtu dzięki wstępnie napiętemu łożyskowaniu tocznemu wysokiej precyzji Kołowość przedmiotu dr < 0.5 µm przy szlifowaniu w uchwycie Wszechstronność zastosowania Opcje pozycjonowane zatrzymanie wrzeciona wskaźnik kąta skręcenia Oś C Dzięki możliwości interpolacji w osiach X oraz C na szlifierce do powierzchni walcowych można s z l i f o w a ć r ó w n i e ż k s z t a ł t y nieokrągłe jak wielokąty, dowolne kontury oraz krzywki mimośrodowe. Enkoder obrotowy o rozdzielczości z a m o n t o w a n y j e s t bezpośrednio na wrzecionie przedmiotu obrabianego. Ruch nieobrotowy rozkładany jest na ruchy szlifowania, dzięki czemu także przy szlifowaniu powierzchni nieobrotowych szlifierka może wykorzystywać wszystkie cykle s z l i f o w a n i a, ł ą c z n i e z z e swobodnym wprowadzaniem wartości przesuwu w osi X za pomocą kółka ręcznego. Konik Zastosowano konik o masywnej b u d o w i e. A z o t o w a n a t u l e j a ułożyskowana jest w stabilnych tulejach kulkowych. Nastawianie docisku tulei konika z dużą dokładnością. Opcje pneumatyczne wycofanie tulei konika Mikroprzesuw do szybkiej i łatwej korekcji walcowości odciążenie pneumatyczne do przesuwu konika Suport wzdłużny Stabilny górny stół można łatwo i dokładnie skręcać dzięki pneumatycznemu odciążeniu (Opcja) i bezluzowemu czopowi obrotowemu.

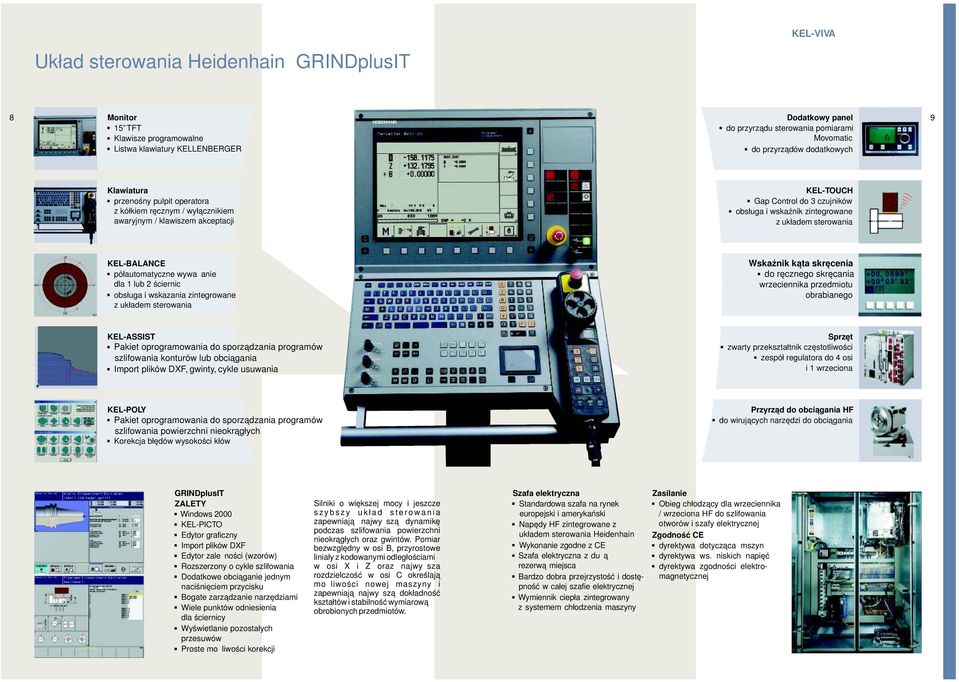

5 Układ sterowania Heidenhain GRINDplusIT 8 Monitor Dodatkowy panel 9 15 TFT do przyrządu sterowania pomiarami Klawisze programowalne Listwa klawiatury KELLENBERGER do przyrządów dodatkowych Klawiatura przenośny pulpit operatora z kółkiem ręcznym / wyłącznikiem awaryjnym / klawiszem akceptacji KEL-TOUCH Gap Control do 3 czujników obsługa i wskaźnik zintegrowane z układem sterowania KEL-BALANCE półautomatyczne wyważanie dla 1 lub 2 ściernic obsługa i wskazania zintegrowane z układem sterowania Wskaźnik kąta skręcenia do ręcznego skręcania wrzeciennika przedmiotu obrabianego KEL-ASSIST Pakiet oprogramowania do sporządzania programów szlifowania konturów lub obciągania Import plików DXF, gwinty, cykle usuwania Sprzęt zwarty przekształtnik częstotliwości zespół regulatora do 4 osi i 1 wrzeciona KEL-POLY Pakiet oprogramowania do sporządzania programów szlifowania powierzchni nieokrągłych Korekcja błędów wysokości kłów Przyrząd do obciągania HF do wirujących narzędzi do obciągania GRINDplusIT ZALETY Windows 2000 KEL-PICTO Edytor graficzny Import plików DXF Edytor zależności (wzorów) Rozszerzony o cykle szlifowania Dodatkowe obciąganie jednym naciśnięciem przycisku Bogate zarządzanie narzędziami Wiele punktów odniesienia dla ściernicy Wyświetlanie pozostałych przesuwów Proste możliwości korekcji Silniki o większej mocy i jeszcze s z y b s z y u k ł a d s t e r o w a n i a zapewniają najwyższą dynamikę podczas szlifowania powierzchni nieokrągłych oraz gwintów. Pomiar bezwzględny w osi B, przyrostowe liniały z kodowanymi odległościami w osi X i Z oraz najwyższa rozdzielczość w osi C określają możliwości nowej maszyny i zapewniają najwyższą dokładność kształtów i stabilność wymiarową obrobionych przedmiotów. Szafa elektryczna Standardowa szafa na rynek europejski i amerykański Napędy HF zintegrowane z układem sterowania Heidenhain Wykonanie zgodne z CE Szafa elektryczna z dużą rezerwą miejsca Bardzo dobra przejrzystość i dostępność w całej szafie elektrycznej Wymiennik ciepła zintegrowany z systemem chłodzenia maszyny Zasilanie Obieg chłodzący dla wrzeciennika / wrzeciona HF do szlifowania otworów i szafy elektrycznej Zgodność CE dyrektywa dotycząca mszyn dyrektywa ws. niskich napięć dyrektywa zgodności elektromagnetycznej

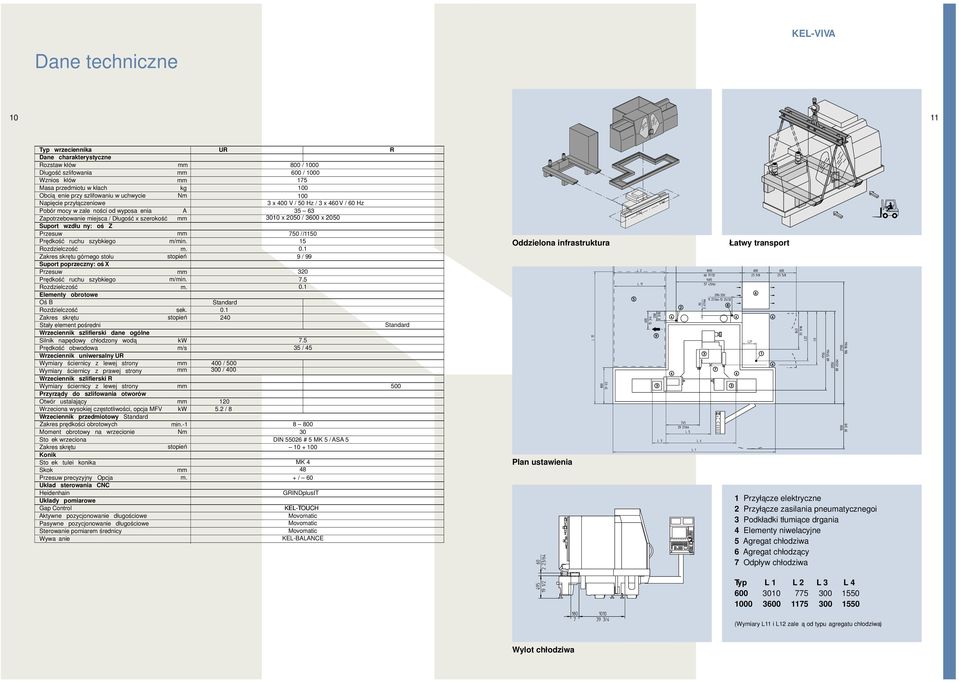

6 Dane techniczne Typ wrzeciennika UR R Dane charakterystyczne Rozstaw kłów Długość szlifowania Wznios kłów Masa przedmiotu w kłach Obciążenie przy szlifowaniu w uchwycie Napięcie przyłączeniowe kg Nm 800 / / x 400 V / 50 Hz / 3 x 460 V / 60 Hz Pobór mocy w zależności od wyposażenia Zapotrzebowanie miejsca / Długość x szerokość Suport wzdłużny: oś Z Przesuw A x 2050 / 3600 x // 1150 Prędkość ruchu szybkiego Rozdzielczość Zakres skrętu górnego stołu m/min. µm. stopień / 99 Suport poprzeczny: oś X Przesuw Prędkość ruchu szybkiego Rozdzielczość Elementy obrotowe Rozdzielczość Zakres skrętu Stały element pośredni Wrzeciennik szlifierski dane ogólne Silnik napędowy chłodzony wodą Prędkość obwodowa Wrzeciennik uniwersalny UR m/min. µm. sek. stopień kw m/s Standard Wymiary ściernicy z lewej strony 400 / 500 Wymiary ściernicy z prawej strony Wrzeciennik szlifierski R Wymiary ściernicy z lewej strony Przyrządy do szlifowania otworów Otwór ustalający Wrzeciona wysokiej częstotliwości, opcja MFV Wrzeciennik przedmiotowy Standard Zakres prędkości obrotowych Moment obrotowy na wrzecionie Stożek wrzeciona Zakres skrętu Konik Stożek tulei konika Skok Przesuw precyzyjny Opcja Układ sterowania CNC Heidenhain Układy pomiarowe Gap Control kw min.-1 Nm stopień µm. 300 / / 8 Aktywne pozycjonowanie długościowe Pasywne pozycjonowanie długościowe Sterowanie pomiarem średnicy Wyważanie / DIN # 5 MK 5 / ASA MK / 60 GRINDplusIT KEL-TOUCH KEL-BALANCE Standard 500 Oddzielona infrastruktura Plan ustawienia Łatwy transport 1 Przyłącze elektryczne 2 Przyłącze zasilania pneumatycznegoi 3 Podkładki tłumiące drgania 4 Elementy niwelacyjne 5 Agregat chłodziwa 6 Agregat chłodzący 7 Odpływ chłodziwa Typ L 1 L 2 L 3 L (Wymiary L11 i L12 zależą od typu agregatu chłodziwa) Wylot chłodziwa
