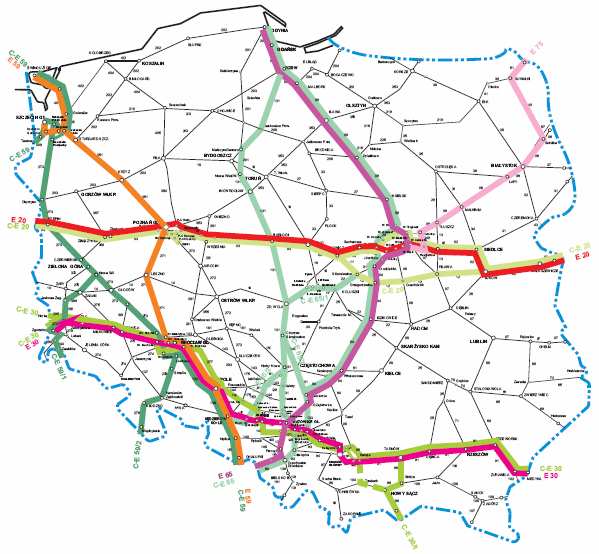

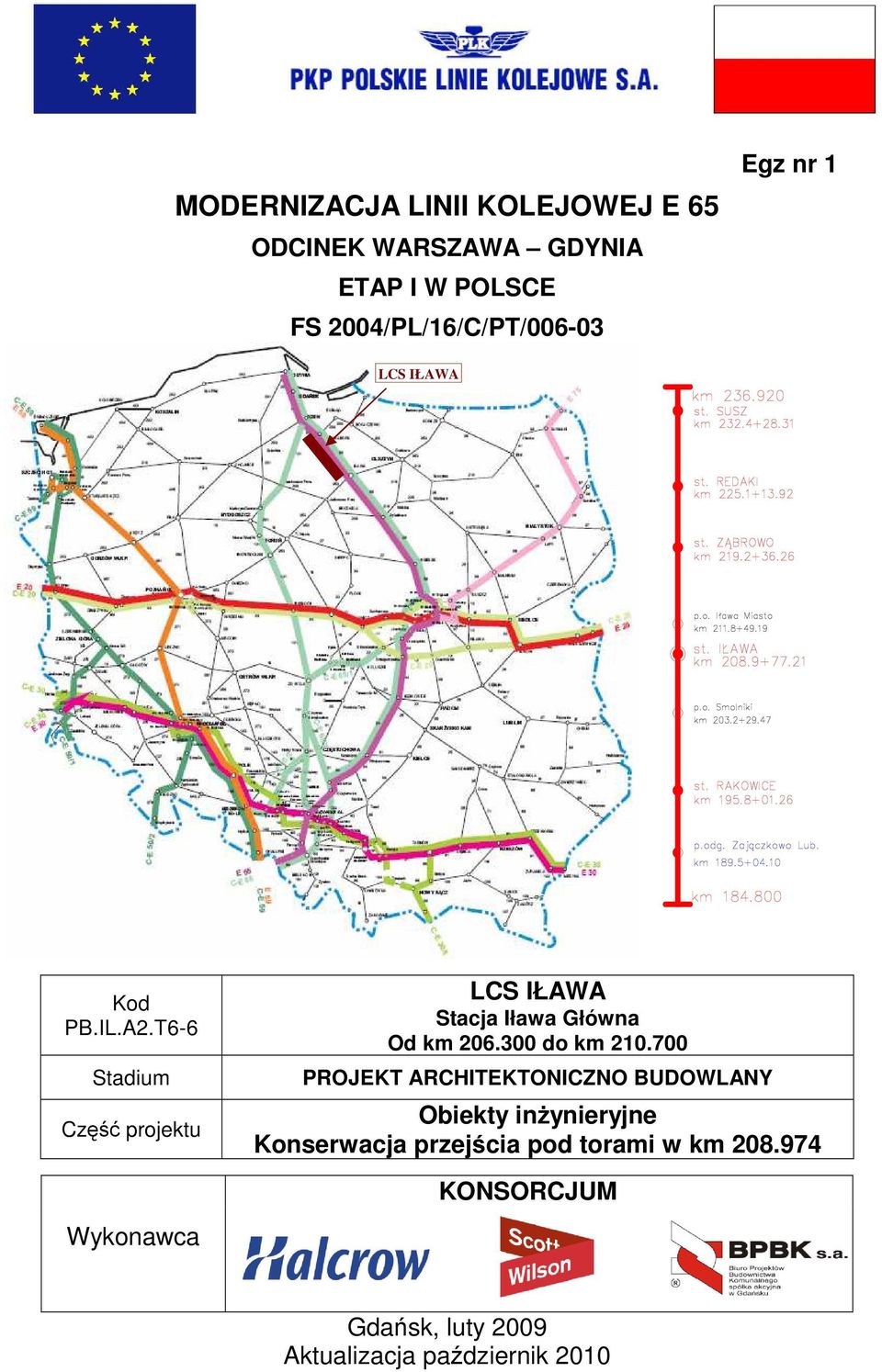

1 MODERNIZACJA LINII KOLEJOWEJ E 65 ODCINEK WARSZAWA GDYNIA ETAP I W POLSCE FS 2004/PL/16/C/PT/ Egz nr 1 LCS IŁAWA Kod Stadium Część projektu LCS IŁAWA Od km do km PROJEKT ARCHITEKTONICZNO BUDOWLANY Obiekty inŝynieryjne Konserwacja przejścia pod torami w km KONSORCJUM Wykonawca Gdańsk, luty 2009 Aktualizacja październik 2010

2 KARTA AUTORYZACYJNA PROJEKTU Tytuł projektu MODERNIZACJA LINII KOLEJOWEJ E 65 ODCINEK WARSZAWA GDYNIA Etap I w Polsce LCS IŁAWA Nr projektu Zamawiający FS 2004/PL/16/C/PT/ PKP Polskie Linie Kolejowe S.A. (PKP PLK S.A.) Warszawa ul. Targowa 74 Wykonawca KONSORCJUM Halcrow Group Ltd. Londyn W6 7BY, Vineyard House, 44 Brook Green Wielka Brytania Scott Wilson Ltd. Scott House, Basing View, Basingstoke, Hampshire, RG214JG Wielka Brytania Biuro Projektów Budownictwa Komunalnego S.A. ul. Jana Uphagena Gdańsk Wrzeszcz Lokalizacja projektu Kraj Polska Województwo Gmina Działki Warmińsko-mazurskie Iława Wg projektu zagospodarowania Kod projektu Stadium Część projektu Od km do km PROJEKT ARCHITEKTONICZNO BUDOWLANY Obiekty inŝynieryjne Zespół projektowy Imię i Nazwisko Nr uprawnień Podpis Projektant mgr inŝ. Mirosław Wałęga 3992/Gd/89 Opracował mgr inŝ. Michał Struczyński POM/0075/POO M/07 Sprawdzający mgr inŝ. Mariusz Sobczyk 4421/Gd/90 Koordynator projektu mgr inŝ. Stanisław Witkowski 02/Kol/Gd/2004 1

3 Wykaz Opracowań Projektowych Kod projektu PB.IL.A2.T1 Nazwa projektu Projekt zagospodarowania terenu PB-IL.A2.T2 Układ torowy i odwodnienie PB.IL.A2.T3 Perony PB.IL.A2.T4 Układ drogowy i przejazdy PB.IL.A2.T5- Obiekty budowlane PB.IL.A2.T6- Obiekty inŝynieryjne (budowa lub przebudowa) PB.IL.A2.T6-1 Budowa przejścia dla zwierząt w km 206,459 PB.IL.A2.T6-2.1 Rozbiórka wiaduktu drogowego w km 207,255 PB.IL.A2.T6-2.2 Budowa wiaduktu drogowego w km 207,255 PB.IL.A2.T6-3.1 Rozbiórka wiaduktu kolejowego w km 207,354 PB.IL.A2.T6-3.2 Budowa wiaduktu kolejowego w km 207,354 PB.IL.A2.T6-4 Likwidacja przepustu rurowego w km 207,492 PB.IL.A2.T6-5.1 Rozbiórka wiaduktu kolejowego w km 207,960 PB.IL.A2.T6-5.2 Budowa wiaduktu kolejowego w km 207,960 Konserwacja przejścia pod torami w km 208,974 PB.IL.A2.T6-7 Budowa przepustu w km 209,920 PB.IL.A2.T6-8 Konserwacja przejścia pod torami w km 210,625 PB.IL.A2.T6-9.1 Rozbiórka wiaduktu kolejowego w km 210,639 PB.IL.A2.T6-9.2 Budowa wiaduktu kolejowego w km 210,639 PB.IL.A2.T7 Sieci i obiekty sanitarne PB.IL.A2.T8 Sieć trakcyjna z zasilaniem i sterowaniem PB.IL.A2.T9 Linia odbiorów nietrakcyjnych 2

4 PB.IL.A2.T10 Elektroenergetyka nietrakcyjna PB.IL.A2.T11 Sterowanie Ruchem Kolejowym PB.IL.A2.T12 Telekomunikacja PB.IL.A2.T13 Inwentaryzacja zieleni i gospodarka drzewostanem PB.IL.A2.T14 Informacja o BIOZ 3

5 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY Podstawa opracowania Zakres opracowania Ogólna charakterystyka stanu istniejącego Stan projektowany... 9 II. ZAŁĄCZNIKI Oświadczenie o kompletności opracowania

6 III. CZĘŚĆ RYSUNKOWA Rys nr 1/2. Plan sytuacyjny skala 1:500. Rys nr 2/2. Rysunek zestawieniowy 1:100, 1:50. 5

7 I. OPIS TECHNICZNY 1. Podstawa opracowania - Umowa nr FS 2004/PL/16/C/PT/ zawarta pomiędzy PKP PLK SA a konsorcjum firm: Halcrow Group Ltd, Scott Wilson sp. z o.o i BPBK SA Gdańsk z dnia r - Decyzja o ustaleniu lokalizacji inwestycji nr W-M/5/05 z dnia r wydana przez Wojewodę Warmińsko-Mazurskiego - Decyzja o ustaleniu lokalizacji linii kolejowej nr 20/2010 z dnia r wydana przez Wojewodę Warmińsko-Mazurskiego - Decyzja środowiskowa Wojewody Warmińsko-Mazurskiego nr ŚR.I /06/2007 z dnia r - Koncepcja Programowo-Przestrzenna przyjęta przez KOPI PLK IR Gdańsk w dniu oraz Zarząd PKP PLK S.A. w dniu r - Suplement do Koncepcji Programowo-Przestrzennej z sierpnia 2008r - numeryczna mapa do celów projektowych opracowana przez OPGK Olsztyn - Dokumentacja geologiczno-inŝynierska opracowana przez firmę Geostandard Wrocław - Badania podtorza płytą VSS wykonane przez Przedsiębiorstwo Geostandard Wrocław - Obwieszczenie Prezesa Urzędu Transportu Kolejowego dnia 8 sierpnia 2005 r. w sprawie ustalenia listy właściwych krajowych specyfikacji technicznych i dokumentów normalizacyjnych, których zastosowanie umoŝliwi spełnienie zasadniczych wymagań dotyczących interoperacyjności kolei - Decyzja UE z dnia 21 grudnia 2007 r. dotycząca technicznej specyfikacji interoperacyjności w zakresie aspektu "Osoby o ograniczonej moŝliwości poruszania się" transeuropejskiego systemu kolei konwencjonalnych i transeuropejskiego systemu kolei duŝych prędkości (Dz.U.UE.L ) - Rozporządzenie MTiGM z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie. (Dz. U. Nr 151, poz. 987). - Rozporządzenie MTiGM z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inŝynieryjne i ich usytuowanie. (Dz. U. Nr 63, poz. 735). 6

8 - Warunki techniczne dla kolejowych obiektów inŝynieryjnych Id-2 ( D-2) - zarządzenie nr 29 Zarządu PKP PLK S.A. z dnia r. - Wizja lokalna w terenie wraz z uzupełniającymi pomiarami. Pełny wykaz dokumentów formalnych znajduje się w tomie 1 Projekt zagospodarowania terenu. 2. Zakres opracowania Niniejsza dokumentacja stanowi część projektu budowlanego dla odcinka od km 206,300 do km 210,700 i stanowi fragment dokumentacji dla modernizacji odcinka od km 184,800 do granicy województwa warmińsko-mazurskiego (km 236,920) docelowo zarządzanego z LCS Iława. Dokumentacja projektowa dla całego obszaru LCS Iława podzielona jest na następujące części: Nr Nazwa odcinka Km początkowy Km końcowy B1 Odcinek Granica LCS Iława - Rakowice 184, ,850 A1 Stacja Rakowice 194, ,200 B2 Odcinek Rakowice Iława Główna 197, ,300 A2 206, ,700 B3 Odcinek Iława Główna Redaki 210, ,300 A3 Stacja Redaki 223, ,000 B4 Odcinek Redaki - Granica LCS Iława 226, ,920 Zakres przedmiotowego projektu obejmuje konserwację istniejącego przejścia tunelowego dla pieszych na stacji Iława zlokalizowanego w km modernizowanej linii kolejowej. 3. Ogólna charakterystyka stanu istniejącego Konstrukcja przejścia dla pieszych prawdopodobnie Ŝelbetowa. Brak dokumentacji technicznej przejścia nie pozwala na jednoznaczne określenie sposobu jego posadowienia, prawdopodobnie jest to sposób bezpośredni. Brak jest dokładnych danych o wieku obiektu jednak z uwagi na charakter konstrukcji naleŝy wnioskować, iŝ obiekt powstał na początku ubiegłego wieku. Przejście posiada 3 wejście na perony stacyjne w formie dwubiegowych schodów ze spocznikiem o szerokości biegu 2,75m. Wejście na halę główna stacji stanowią równieŝ dwubiegowe schody ze spocznikiem o szerokości biegu 4,00m. Ściany i posadzki w przejściu wyłoŝone płytkami terakotowymi. 7

9 Ogólny stan techniczny obiektu jest dobry. Podczas przeglądu stwierdzono lokalne odpryski betonu na stropie obiektu przesiąki wody przez ściany schodów, uszkodzenia powłok malarskich ścian i stropów. Remontu wymagają równieŝ schody prowadzące na perony stacyjne. Widok ogólny przejścia. Wejście na peron stacyjny. 8

10 4. Stan projektowany Roboty związane z konserwacją przejścia naleŝy wykonywać przy maksymalnym wykorzystaniu zamknięć torowych udzielonych dla przebudowy układu torowego na omawianym odcinku Ze względu na dość dobry stan techniczny obiektu projektuje się wykonanie jego konserwacji. Konserwacja obiektu polega na oczyszczeniu wszystkich odkrytych powierzchni ścian (nie obłoŝonych płytkami ), stropu metodą strumieniowo-ścierną z luźnego i skorodowanego betonu, a następnie naprawie ubytków betonu zestawem naprawczym z ewentualnym zabezpieczeniem antykorozyjnym odkrytego zbrojenia i pokryciem wszystkich odkrytych powierzchni środkami do powierzchniowej ochrony betonu. Ewentualne pęknięcia naleŝy zainiektować Ŝywicami o właściwościach uciąglająco - uszczelniających. Uszkodzone lub odpadające płytki naleŝy skuć i w ich miejsce wykonać nowe na zaprawie klejowej. Ze względu na korektę wysokościową peronów, istniejące schody wejściowe na perony naleŝy rozkuć i wykonać nowe jako Ŝelbetowe posadowione na płasko. Na peron nr 1 zaprojektowano dodatkowe schody, które zostały usytuowane naprzeciwko schodów istniejących. Szerokość schodów nowoprojektowanych wynosi 2,45m w świetle ścian. Kolidujące z nowoprojektowanymi schodami słupy wiaty zostaną wymienione na nowe (projekty słupów zawiera dokumentacja tomu PB.IL.A2.T5 Obiekty budowlane ). Nawierzchnia na schodach kamienna, powierzchnie betonowe odsłonięte naleŝy zabezpieczyć środkami do powierzchniowej ochrony betonu, a powierzchnie obsypane gruntem izolacją bitumiczną. Istniejące balustrady naleŝy zdemontować poddać je regeneracji, polegającej na wyprostowaniu zdeformowanych elementów lub wymianie na nowe, a następnie ponownie zamontować za pomocą kotew wklejanych. Antykorozyjne zabezpieczenie balustrady naleŝy wykonać przez cynkowanie ogniowe (70µm) z doszczelnieniem zestawem malarskim na bazie farb epoksydowo - poliuretanowych (180µm). Minimalna łączna grubość powłoki wynosi 250µm. Dodatkowo na schodach remontowanych oraz schodach prowadzących do budynku dworcowego naleŝy zamontować platformy umoŝliwiające transport osób o ograniczonej sprawności ruchowej (zasilanych prądem elektrycznym 230V, 0.7kW). Tory jezdne platformy zamocowano do ścian pionowych schodów za pomocą kotew wklejanych. 9

11 Na dojazdach do obiektu naleŝy wykonać odcinki przejściowe dł. 20m kaŝdy, zapewniające łagodną zmianę spręŝystości podłoŝa. Odcinki wykonano z niesortu zagęszczanego warstwami gr cm układanego na geowłókninie o gramaturze min 200g/m 2 rozkładanej na gruncie rodzimym. Dodatkowo balustrady naleŝy uszynić poprzez ich trwałe połączenie z linkami uszynienia grupowego sieci trakcyjnej. Połączenia konstrukcji stalowej z uszynieniem grupowym naleŝy wykonać przewodem ALYd 1x120mm 2 1kV. na Opracował mgr inŝ. Mirosław Wałęga 10

12 II. ZAŁĄCZNIKI 1. Oświadczenie o kompletności opracowania OŚWIADCZENIE Na podstawie art. 20. ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156 poz. 1118, z późniejszymi zmianami); projektant i sprawdzający projektu architektoniczno budowlanego: Modernizacja linii kolejowej E 65 odcinek Warszawa Gdynia, Etap I w Polsce LCS Iława od km do km kod projektu: w branŝy mostowej: oświadczają, iŝ projekt został wykonany zgodnie z obowiązującymi polskimi normami i zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma słuŝyć. PROJEKTANT mgr inŝ. Mirosław Wałęga Upr. proj. nr 3992/Gd/89 SPRAWDZAJĄCY mgr inŝ. Mariusz Sobczyk Upr. Proj. nr 4421/Gd/90 Podpis i data Podpis i data Kopie uprawnień i zaświadczeń o przynaleŝności do Okręgowej Izby InŜynierów Budownictwa zamieszczone są w Projekcie zagospodarowania terenu - kod dokumentacji: PB.IL.A2.T1 11
