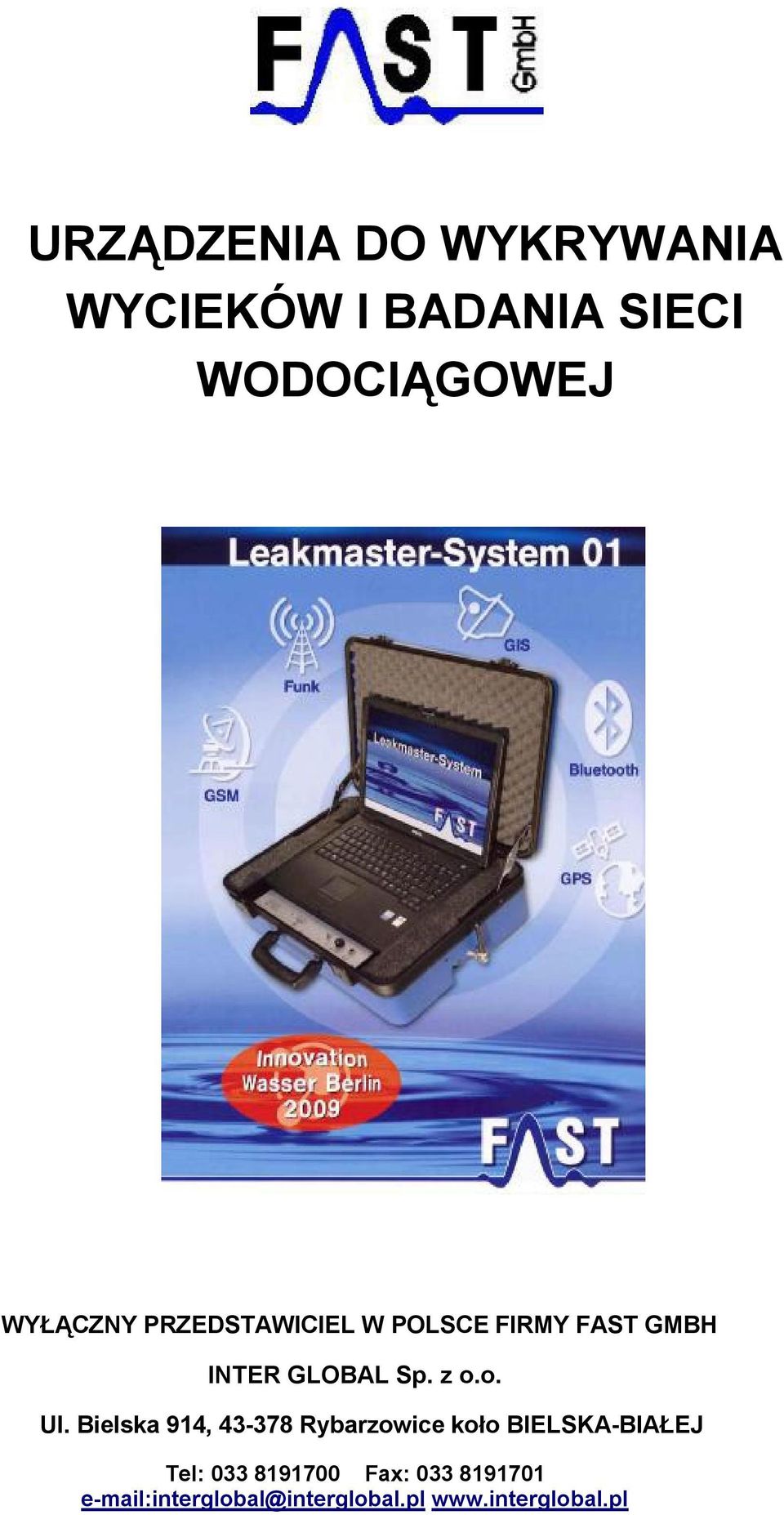

1 URZĄDZENIA DO WYKRYWANIA WYCIEKÓW I BADANIA SIECI WODOCIĄGOWEJ WYŁĄCZNY PRZEDSTAWICIEL W POLSCE FIRMY FAST GMBH INTER GLOBAL Sp. z o.o. Ul. Bielska 914, Rybarzowice koło BIELSKA-BIAŁEJ Tel: Fax: interglobal@interglobal.pl

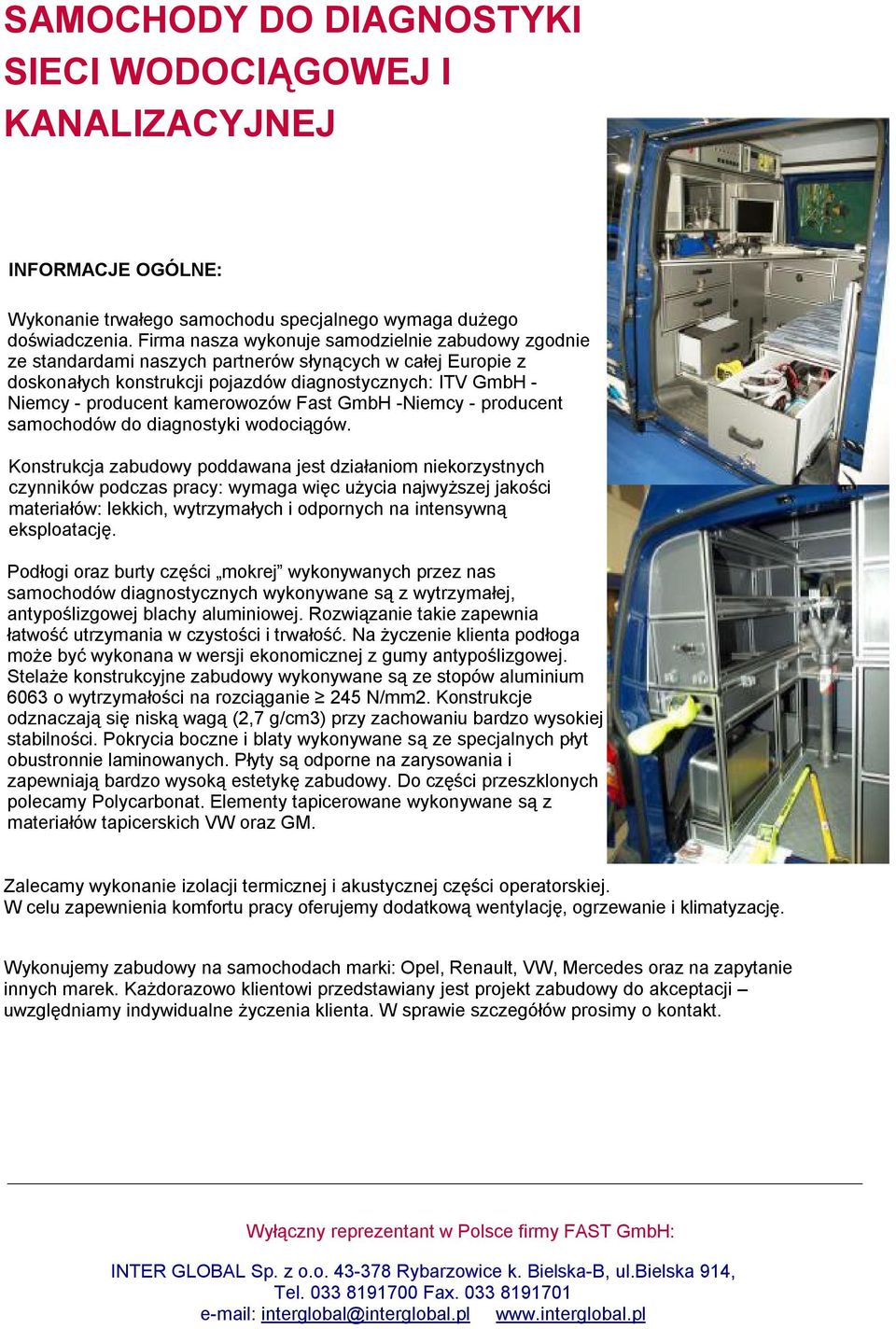

2 SAMOCHODY DO DIAGNOSTYKI SIECI WODOCIĄGOWEJ I KANALIZACYJNEJ INFORMACJE OGÓLNE: Wykonanie trwałego samochodu specjalnego wymaga dużego doświadczenia. Firma nasza wykonuje samodzielnie zabudowy zgodnie ze standardami naszych partnerów słynących w całej Europie z doskonałych konstrukcji pojazdów diagnostycznych: ITV GmbH - Niemcy - producent kamerowozów Fast GmbH -Niemcy - producent samochodów do diagnostyki wodociągów. Konstrukcja zabudowy poddawana jest działaniom niekorzystnych czynników podczas pracy: wymaga więc użycia najwyższej jakości materiałów: lekkich, wytrzymałych i odpornych na intensywną eksploatację. Podłogi oraz burty części mokrej wykonywanych przez nas samochodów diagnostycznych wykonywane są z wytrzymałej, antypoślizgowej blachy aluminiowej. Rozwiązanie takie zapewnia łatwość utrzymania w czystości i trwałość. Na życzenie klienta podłoga może być wykonana w wersji ekonomicznej z gumy antypoślizgowej. Stelaże konstrukcyjne zabudowy wykonywane są ze stopów aluminium 6063 o wytrzymałości na rozciąganie 245 N/mm2. Konstrukcje odznaczają się niską wagą (2,7 g/cm3) przy zachowaniu bardzo wysokiej stabilności. Pokrycia boczne i blaty wykonywane są ze specjalnych płyt obustronnie laminowanych. Płyty są odporne na zarysowania i zapewniają bardzo wysoką estetykę zabudowy. Do części przeszklonych polecamy Polycarbonat. Elementy tapicerowane wykonywane są z materiałów tapicerskich VW oraz GM. Zalecamy wykonanie izolacji termicznej i akustycznej części operatorskiej. W celu zapewnienia komfortu pracy oferujemy dodatkową wentylację, ogrzewanie i klimatyzację. Wykonujemy zabudowy na samochodach marki: Opel, Renault, VW, Mercedes oraz na zapytanie innych marek. Każdorazowo klientowi przedstawiany jest projekt zabudowy do akceptacji uwzględniamy indywidualne życzenia klienta. W sprawie szczegółów prosimy o kontakt. Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

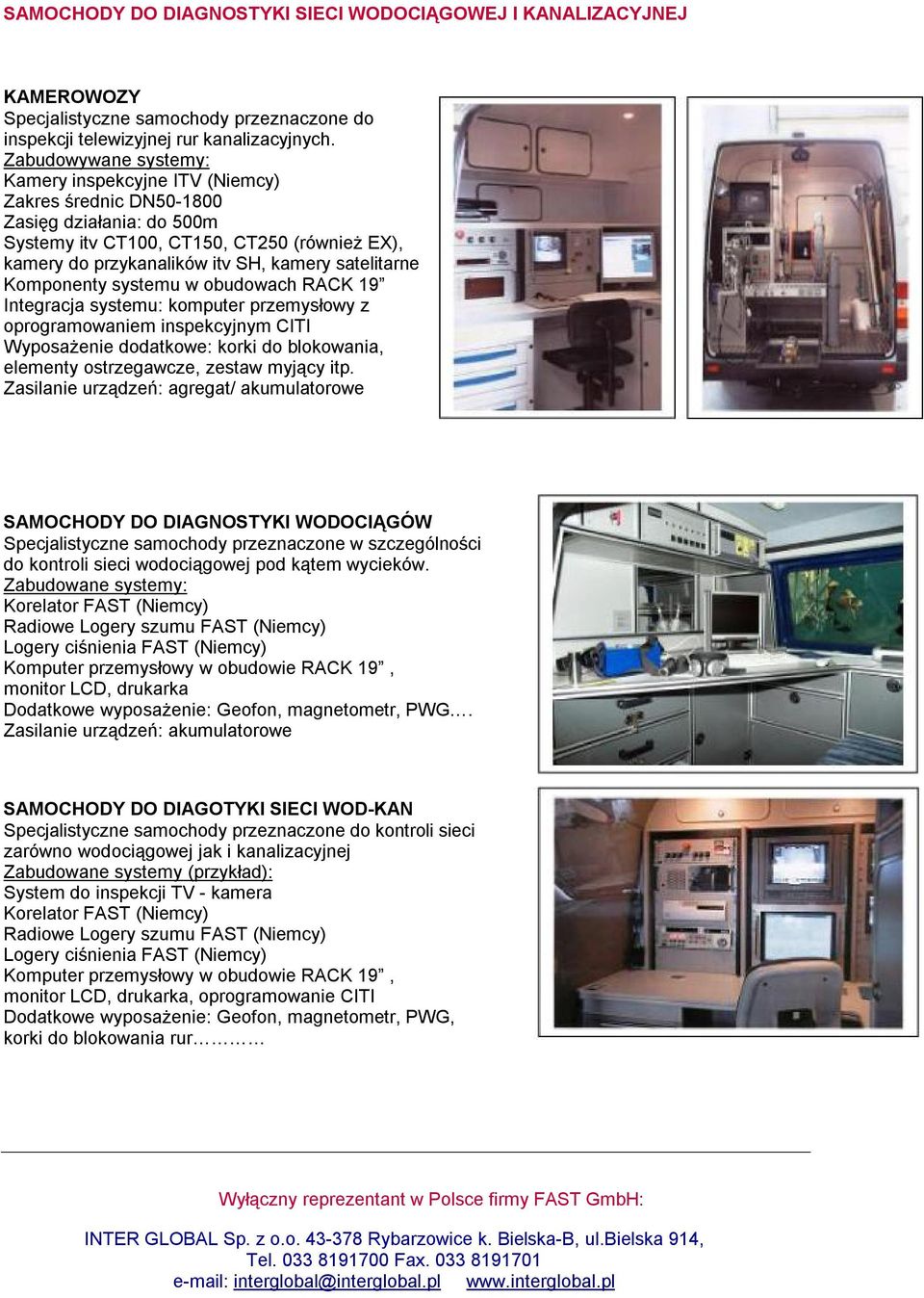

3 SAMOCHODY DO DIAGNOSTYKI SIECI WODOCIĄGOWEJ I KANALIZACYJNEJ KAMEROWOZY Specjalistyczne samochody przeznaczone do inspekcji telewizyjnej rur kanalizacyjnych. Zabudowywane systemy: Kamery inspekcyjne ITV (Niemcy) Zakres średnic DN Zasięg działania: do 500m Systemy itv CT100, CT150, CT250 (również EX), kamery do przykanalików itv SH, kamery satelitarne Komponenty systemu w obudowach RACK 19 Integracja systemu: komputer przemysłowy z oprogramowaniem inspekcyjnym CITI Wyposażenie dodatkowe: korki do blokowania, elementy ostrzegawcze, zestaw myjący itp. Zasilanie urządzeń: agregat/ akumulatorowe SAMOCHODY DO DIAGNOSTYKI WODOCIĄGÓW Specjalistyczne samochody przeznaczone w szczególności do kontroli sieci wodociągowej pod kątem wycieków. Zabudowane systemy: Korelator FAST (Niemcy) Radiowe Logery szumu FAST (Niemcy) Logery ciśnienia FAST (Niemcy) Komputer przemysłowy w obudowie RACK 19, monitor LCD, drukarka Dodatkowe wyposażenie: Geofon, magnetometr, PWG. Zasilanie urządzeń: akumulatorowe SAMOCHODY DO DIAGOTYKI SIECI WOD-KAN Specjalistyczne samochody przeznaczone do kontroli sieci zarówno wodociągowej jak i kanalizacyjnej Zabudowane systemy (przykład): System do inspekcji TV - kamera Korelator FAST (Niemcy) Radiowe Logery szumu FAST (Niemcy) Logery ciśnienia FAST (Niemcy) Komputer przemysłowy w obudowie RACK 19, monitor LCD, drukarka, oprogramowanie CITI Dodatkowe wyposażenie: Geofon, magnetometr, PWG, korki do blokowania rur Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

4 - rozbudowany, kompleksowy system do wykrywania wycieków: logery radiowe (max 4000 szt.!), centrala zamontowana w samochodzie pomiarowym lub przenośna, oprogramowanie PC - szybkie wykrywanie nieszczelności (przekaz danych do przejeżdżającego samochodu, stały monitoring na dodatkowym wyświetlaczu LCD zamontowanym na desce rozdzielczej ) - doskonałe parametry akustyczne - analiza informacji dotyczącej wycieku na postawie danych również z sąsiednich logerów (eliminacja błędów, które często towarzyszyły pracy zwykłych logerów szumu) - wysoka efektywność - czas pracy baterii logera 5/ 10 lat bez ładowania - bardzo małe gabaryty nowych logerów, uniwersalny montaż - oprogramowanie oraz menu systemu w języku polskim - opcjonalnie podręczna jednostka odbiorcza, umożliwiająca szybki odczyt danych zarejestrowanych na logerze (odczyt informacji po przyłożeniu czujnika do logera) Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

5 AZ - Funk - NOWA GENERACJA Akustyczne logery strefowe - z radiowym przekazywaniem informacji Właściwości: System logerów FAST AZ Funk wyznacza nowy rozdział w kontroli sieci rurociągów. Dane zapisane w logerze są przekazywane za pomocą fal radiowych do przejeżdżającego samochodu pomiarowego i analizowane przez oprogramowanie jednostki centralnej. Precyzyjne przetwarzanie i analiza danych eliminuje błędy pomiarowe popełniane często przez zwykłe logery (z wbudowaną informacją o wycieku) Opis funkcji : Każdy wyciek emituje szumy, które rozprzestrzeniają się w sieci wodociągowej. Szumy te są wyczuwalne na armaturze sieciowej: zasuwach, hydrantach, wodomierzach itp. Urządzenie określa miejsce i rozmiar wycieku. Dzięki zastosowaniu logerów FAST AZ minimalizujemy czas lokalizacji nieszczelności. Jeśli cała sieć zostanie zaopatrzona w sensory jest się w stanie skontrolować ok km sieci w ciągu jednego dnia. Logery dokonują pomiaru, analizy i zapamiętywania szumów w okresie o bardzo ograniczonym poborze wody w godzinach nocnych ( godziny: 2:00-4:00 ). Logery co 5 sekund wysyłają zarejestrowane parametry drogą radiową. Czas pracy logera bez wymiany baterii wynosi do 10 lat (nie jest wymagane ładowanie). Przenośny odbiornik sygnałów może być zamontowany w przejeżdżającym samochodzie pomiarowym. Wyświetla on w sposób graficzny i sygnalizuje akustycznie wyniki pomiarów dotyczące konkretnego miejsca sieci wodociągowej. Pracę ułatwia opcjonalny, dodatkowy wyświetlacz zamontowany na desce rozdzielczej samochodu. Zarejestrowany zostaje w wysokiej jakości minimalny szum nocny powstały w miejscu podejrzanym o wyciek. Urządzenie pomiarowe przelicza minimalny szum z poprzedniej nocy na podstawie zapamiętanych pomiarów. Porównanie z poziomami minimalnymi z poprzednich dni z uwzględnieniem jakości pomiaru daje podstawy do stworzenia bardzo wiarygodnej informacji o wycieku: - brak wycieku - wyciek - możliwy wyciek Loger: Specyfikacja: wersja standard/ mini Wymiary: Wersja standard R 53 x L 110 mm (+antena) Wersja mini : R 40/44 x L 115 mm - antena wbudowana Waga : Materiał : Częstotliwość: Moc nadajnika : 0,95 kg (standard) / 0,46kg (mini) V2A 433 MHz 10 mw Poziom ochrony: IP 68 Przesyłane dane: poziom minimalny poziomy poprzednie jakość pomiarów numer logera Czas pracy: 10 lat / 5 lat Dzięki zastosowaniu systemu AZ Funk możemy znacząco zredukować straty wody przy jednoczesnym obniżeniu kosztów personalnych. Odbiornik : Materiał : Wskazania : Samochodowy AZ100 lub przenośny AZ100 light aluminium opis miejsca jakość pomiaru poziom szumów poprzednie poziomy status wycieku Zasilanie : wewnętrzne : zewnętrzne : akumulator 12 V DC Interfejsy: drukarki / PC, zewnętrzny wyświetlacz LCD GPS (opcja)

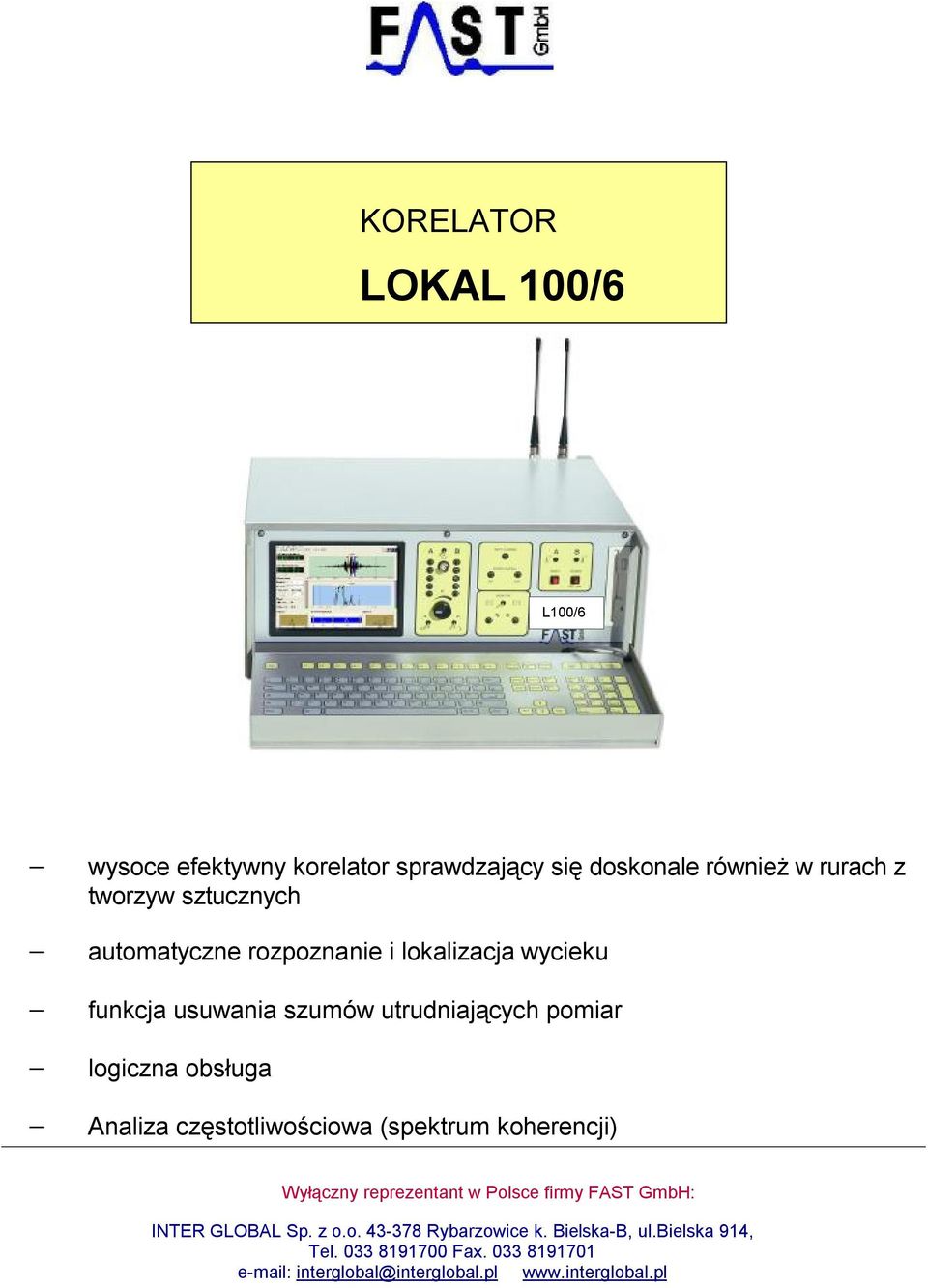

6 KORELATOR LOKAL 100/6 L100/6 - wysoce efektywny korelator sprawdzający się doskonale również w rurach z tworzyw sztucznych - automatyczne rozpoznanie i lokalizacja wycieku - funkcja usuwania szumów utrudniających pomiar - logiczna obsługa - Analiza częstotliwościowa (spektrum koherencji) Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

7 Korelator FFT LOKAL 100/6 Zasady Pomiaru Działanie LOKAL System Wykrywania Wycieków stworzony przez F.A.S.T. opiera się na zasadzie analizy koherencji korelacji. Medium wydobywające się z rury pod ciśnieniem powoduje powstanie szumu w miejscu pęknięcia. Szum rozchodzi się równocześnie w obu kierunkach i zostaje wychwycony przez wysokoczułe sensory zamontowane w dostępnych miejscach takich jak zawory, hydranty itp. Wzmocniony sygnał jest transmitowany drogą radiową do jednostki centralnej. Przekazane informacje poddawane są korektom i filtracji. Po zakończeniu obliczeń na wyświetlaczu wyświetlana jest funkcja koherencji / korelacji. Zalety nowego systemu LOKAL 100/6 Bardzo wysoka dokładność pomiaru dla rur wykonanych ze stali, żeliwa, azbestu i PCV. Funkcja Comp (opracowana przez F.A.S.T.) usuwa szumy utrudniające pomiar. Źródła refleksów (trójniki, kolanka) są eliminowane Łatwe obliczanie wyniku dla odcinków rur zbudowanych z różnych materiałów i posiadających różne średnice. Funkcja ponownego przetwarzania danych bez konieczności wykonywania nowego pomiaru. System Lokal 100/6 jest korelatorem FFT wyposażonym w filtry analogowe. Dzięki takiemu rozwiązaniu operator jest w stanie wyeliminować wszelkie zakłócenia powstające podczas pomiaru takie jak: ruch uliczny, pompy, wodomierze itp. Standardowo Lokal 100/6 wyposażony jest w nadajniki posiadające obok automatycznej również ręczną regulację poziomu wzmocnienia, wbudowane filtry górno i dolnoprzepustowe oraz funkcję redukcji przesterowań sygnału. W połączeniu z doskonałą jednostką główną system Lokal 100/6 stanowi bardzo precyzyjne i skuteczne narzędzie pracy do wykrywania najtrudniejszych wycieków Korelator Fast Lokal 100/6 zasadniczo przeznaczony jest do zabudowy w samochodach pomiarowych. Posiada wbudowany przemysłowy komputer PC. Dodatkową zaletą jest możliwość podłączenia zewnętrznych monitorów drukarek itp. Innowacje LOKAL 100/6 w stosunku do innych systemów Funkcja koherencji z możliwością filtracji analogowej Funkcja rozproszenia ( jednoznaczne określenie miejsca wyciekuopracowana przez Instytut Fraunhofera, Niemcy) Funkcja Komfort ( automatyczny system wykrywania wycieków) Funkcja Comp ( wysoce skuteczne odrzucanie szumów utrudniających pomiar)

8 Wielofunkcyjne urządzenie do diagnostyki sieci wodociągowej najwyższej klasy korelator cyfrowy praca z 2 lub 3 nadajnikami (czerwony, niebieski, żółty) system obsługi logerów strefowych szumu - Fast Leakmaster jednostka centralna logerów ciśnienia FAST Drulo II (0-20 bar) system obsługi pomiaru przepływu FAST ZM Wyłączny reprezentant w Polsce firmy FAST GmbH: LOKAL 200 /200PC INTER GLOBAL Sp. z o.o Rybarzowice, ul.bielska 914, interglobal@interglobal.pl

9 Po raz kolejny firma FAST udowodniła, że można zbudować urządzenie wielofunkcyjne o parametrach identycznych bądź lepszych niż każde z urządzeń z osobna. Stanowi połączenie funkcji flagowego korelatora FAST Lokal 100/6 z systemem logerów niskoczęstotliwościowych FAST Leakmaster oraz systemem logerów ciśnienia FAST DRULO II oraz analizy przepływu FAST ZM. FAST korelator cyfrowy do wykrywania wycieków na sieciach metalicznych i niemetalicznych - intuicyjna obsługa - czytelny wyświetlacz - rozbudowana filtracja analogowa i cyfrowa - automatyczne rozpoznawanie wycieku - cyfrowa kontrola sygnału radiowego - jednostki pomiarowe zamiast zwykłych nadajników - praca z 2 lub opcjonalnie 3 jednostkami pomiarowymi (trójkorelacja) FAST LEAKMASTER radiowe logery szumu -Bardzo małe gabaryty -Wbudowana antena -Doskonałe parametry akustyczne -Rozbudowane funkcje jednostki centralnej -Rejestracja najniższych poziomów szumów stałych -Nie wymagają ładowania -Rozbudowane oprogramowanie -analiza niskoczęstotliwościowa -analiza jakości pomiaru -System obsługujący do 4000 logerów FAST DRULO II logery ciśnienia Zakres pomiarowy 0-20 bar Klawiatura membranowa Wyświetlacz LCD Przekaz danych do LOKAL200: przystawka IR, GSM, komunikacja radiowa ZM POMIARY OBCIĄŻENIA I NAPŁYWU ZM przeznaczony do pomiaru napływu i obciążenia sieci wodociągowej. Występuje w wersji przenośnej lub stacjonarnej, charakteryzuje się efektywnością, elastycznością i dokładnością. łącze USB bluetooth 4 MB kary pamięci start i stop pomiaru bezpośrednio na ZM 24 h czasu pracy Oprogramowanie do przedstawiania i dokumentowania pomiarów. tel fax

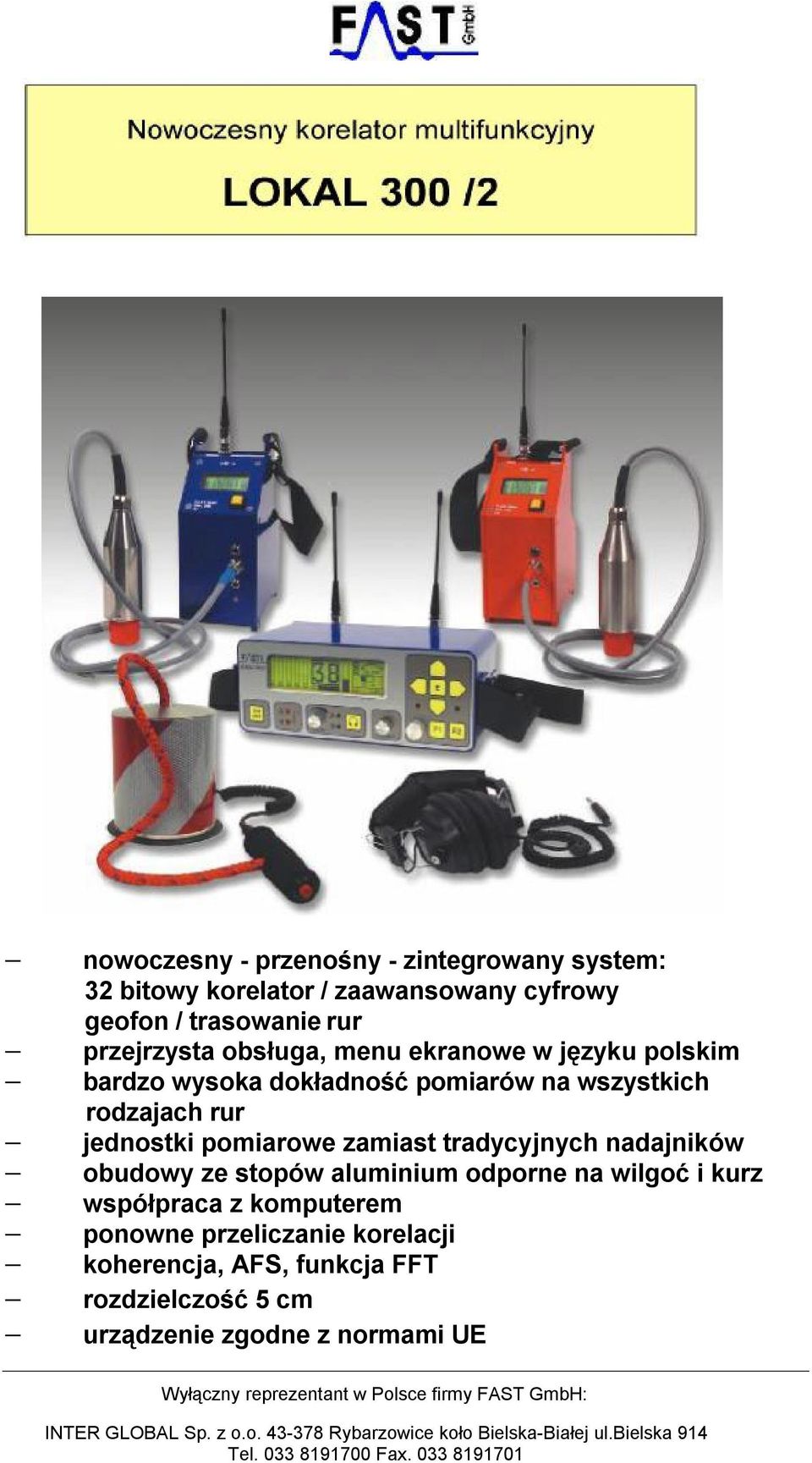

10 - nowoczesny - przenośny - zintegrowany system: 32 bitowy korelator / zaawansowany cyfrowy geofon / trasowanie rur - przejrzysta obsługa, menu ekranowe w języku polskim - bardzo wysoka dokładność pomiarów na wszystkich rodzajach rur - jednostki pomiarowe zamiast tradycyjnych nadajników - obudowy ze stopów aluminium odporne na wilgoć i kurz - współpraca z komputerem - ponowne przeliczanie korelacji - koherencja, AFS, funkcja FFT - rozdzielczość 5 cm - urządzenie zgodne z normami UE Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej ul.bielska interglobal@interglobal.pl

11 LOKAL 300/2 to nowoczesny 32 bitowy korelator z cyfrowym geofonem - w jednej kompaktowej obudowie. Przy jego projektowaniu niemiecka firma FAST połączyła dziesiątki lat praktycznych doświadczeń z najnowszymi rozwiązaniami technicznymi. LOKAL 300/2 przeznaczony jest do lokalizacji nieszczelności w sieciach wodociągowych oraz do trasowania przebiegu rurociągów. Powstało urządzenie o prostej obsłudze umożliwiające szybka, dokładną i skuteczną lokalizację nieszczelności. Wszystkie podzespoły urządzenia produkowane są przez firmę FAST. Daje to gwarancję sprawnego i pełnego serwisu. Dzięki dużej skali produkcji udało się stworzyć urządzenie o najwyższej jakości przy zachowaniu atrakcyjnej ceny. Medium wydobywające się z rury pod ciśnieniem powoduje powstanie szumu w miejscu pęknięcia. Szum rozchodzi się równocześnie w obu kierunkach i zostaje wychwycony przez wysokoczułe sensory zamontowane w dostępnych miejscach (hydranty, zasuwy). Wzmocniony sygnał zostaje przekazany do jednostki centralnej. Po dokonaniu korekt i filtracji na wyświetlaczu LCD jednostki centralnej zostaje wyświetlona funkcja korelacji. Lokal 300/2 umożliwia zaawansowaną obróbkę sygnału. Praca możliwa jest w trybie w pełni automatycznym lub ręcznym. Nadajniki korelatora stanowią zaawansowane technicznie jednostki pomiarowe. W zależności od wersji jednostki pomiarowe mogą być wyposażone w filtrację wstępną, wyłączaną automatykę wzmocnienia oraz doskonale sprawdzający się w najtrudniejszych warunkach pracy załączany w razie potrzeby układ redukcji przesterowań. Zastosowane rozwiązania techniczne umożliwiają korelację w sytuacjach, gdy inne urządzenia nie zdają egzaminu. Możliwości urządzenia podnosi współpraca z komputerem PC oraz interfejs drukarki. Lokal 300/2 posiada wbudowany najbardziej zaawansowany geofon na rynku - Fast AQUA M200. Rozwiązanie takie umożliwia diagnostykę sieci oraz potwierdzanie wyników korelacji. Częstotliwość pracy geofonu może być wybierana ręcznie lub pobierana bezpośrednio z wyniku korelacji. Funkcję geofonu wykorzystujemy do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu (metaliczne i niemetaliczne). W odróżnieniu od tradycyjnych geofonów urządzenie Lokal 300/2 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Cechy użytkowe urządzenia Lokal 300/2: - zintegrowane urządzenie wielofunkcyjne - jednostki pomiarowe zamiast zwykłych nadajników - łatwa w użyciu klawiatura, polskie menu - wytrzymała obudowa ze stopów aluminium - bezpośrednie ładowanie z zapalniczki samochodowej - automatyczne podświetlenie Korelator 32 bitowy - Koherencja oraz funkcja FFT - funkcja AFS- -> automatyczne przeszukiwanie filtracyjne - pomiary odcinków wykonanych z różnych materiałów - wysoka dokładność pomiarów na rurociągach z tworzyw sztucznych - współpraca z komputerem - praca 1 lub 2-kanałowa Geofon - Funkcja diagnostyki odcinków sieci - Funkcja precyzyjnej lokalizacji miejsca wycieku z pobraniem częstotliwości pracy z korelacji - Funkcja trasowania rur metalicznych i niemetalicznych - Funkcja pomijania hałasów - Rozbudowana filtracja i pamięć pomiarów Jednostka centralna (dane techniczne): Rozdzielczość: do 5 cm Pojemność pamięci: 20 korelacji Filtry górno przepustowy Hz Filtr dolno przepustowy Hz Czas pracy/ ładowania: ok. 20 godzin. / 3 godziny Wyświetlacz graficzny: 240 x 64 punkty Interfejs: RS 232 Gniazda przyłączeniowe: Sensor / hydrofon / Antena / Słuchawki Drążek pomiarowy/ Mikrofon ziemny Wymiary: 265 x 150 x 105 mm Waga: 2,5 kg Jednostki pomiarowe : Wyświetlacz: Wyświetlane wartości: Filtracja wstępna: Układ redukcji Ręczna przesterowań i automatyczna regulacja poziomu: Czas pracy- / Ładowania: graficzny / numeryczny poziom chwilowy stan naładowania filtr dolno- górno- przepustowy : MB-3 MB-3 Sensory FAST Standard/ Tief / Hydrofony ok. 9 godzin / 3 godziny (MB4)

12 - najbardziej zaawansowany geofon na rynku - doskonała precyzja wykrywania wycieków - regulacja wzmocnienia, czułości i filtracji wykonywana za pomocą oddzielnych potencjometrów - zabezpieczenie przed przesterowaniem poziomu głośności w słuchawkach - bardzo duża wytrzymałość wykonanie ze stopów aluminium - czas pracy 20 godz. - trasowanie sieci metalicznych i niemetalicznych (współpraca z PWG) - automatyczne podświetlenie Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice, ul.bielska 914, interglobal@interglobal.pl

13 Zastosowanie Aqua M200 to najwyższej klasy geofon stworzony przez niemiecką firmę FAST. Wykorzystujemy go do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu. W odróżnieniu od tradycyjnych geofonów M200 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Drążek pomiarowy Stworzony przez firmę FAST drążek pomiarowy posiada wbudowany sensor pomiarowy zaprojektowany specjalnie do kontaktowego obsłuchiwania sieci. Rozwiązanie takie zapewnia rozpoznanie najmniejszych wycieków - odznacza się znacznie wyższą czułością niż tradycyjne pręty pomiarowe i różnego rodzaju próbniki. Drążek posiada zdalne wyzwalanie w uchwycie ułatwiające pracę. Maksymalna długość robocza drążka to prawie 2 m. Mikrofon ziemny Zamiast tradycyjnej stopy mikrofonowej Aqua M200 posiada opracowany przez firmę Fast wysokoczuły mikrofon ziemny w obudowie ze stopów aluminium. Stosując mikrofon ziemny FAST możemy precyzyjnie lokalizować również niewielkie wycieki. Mikrofon posiada zabezpieczenie przed zakłóceniami wywoływanymi wiatrem i hałasem zewnętrznym. Pracę na miękkim gruncie ułatwia specjalny trójnóg magnetyczny. Przycisk zdalnego wyzwalania poprawia komfort pracy. Jednostka centralna Rozbudowana filtracja gwarantuje właściwe rozpoznanie istotnych szumów. Wybór filtrów realizowany jest przy użyciu pokrętła - umożliwia to porównanie szumów na różnych zakresach częstotliwości. Wyciek jest lokalizowany dzięki funkcji poziomów minimalnych. Aqua M200 posiada funkcję pomijania hałasów chwilowych nie istotnych z punktu widzenia wykrywania wycieków (np. przejeżdżający samochód). Precyzję pracy przy niewielkich wyciekach podnosi niezależna regulacja wzmocnienia i czułości. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Dodatkową, istotną zaletą jest funkcja ochrony słuchu w przypadku przesterowania sygnału. Na dużym, czytelnym wyświetlaczu LCD graficznie (wykres) i cyfrowo przedstawiane są wyniki 6 ostatnich pomiarów. Funkcja ADJUST automatycznie optymalizuje kontrast wyświetlacza. Aqua M200 we współpracy z generatorem impulsów PWG - umożliwia lokalizację przebiegu rurociągu - niezależnie od rodzaju materiału, z jakiego jest on wykonany. Zasilanie Po minucie nie używania urządzenie wyłącza się automatycznie. Dzięki temu czas pracy zostaje znacząco wydłużony. Przy normalnym użytkowaniu możemy przez wiele tygodni dokonywać pomiarów bez konieczności ładowania akumulatorów. Stan naładowania wyświetlany jest na wyświetlaczu LCD Zawartość zestawu: - jednostka centralna - trójnóg pomiarowy - mikrofon ziemny - kufer transportowy - profesjonalne słuchawki - instrukcja - pręty pomiarowe

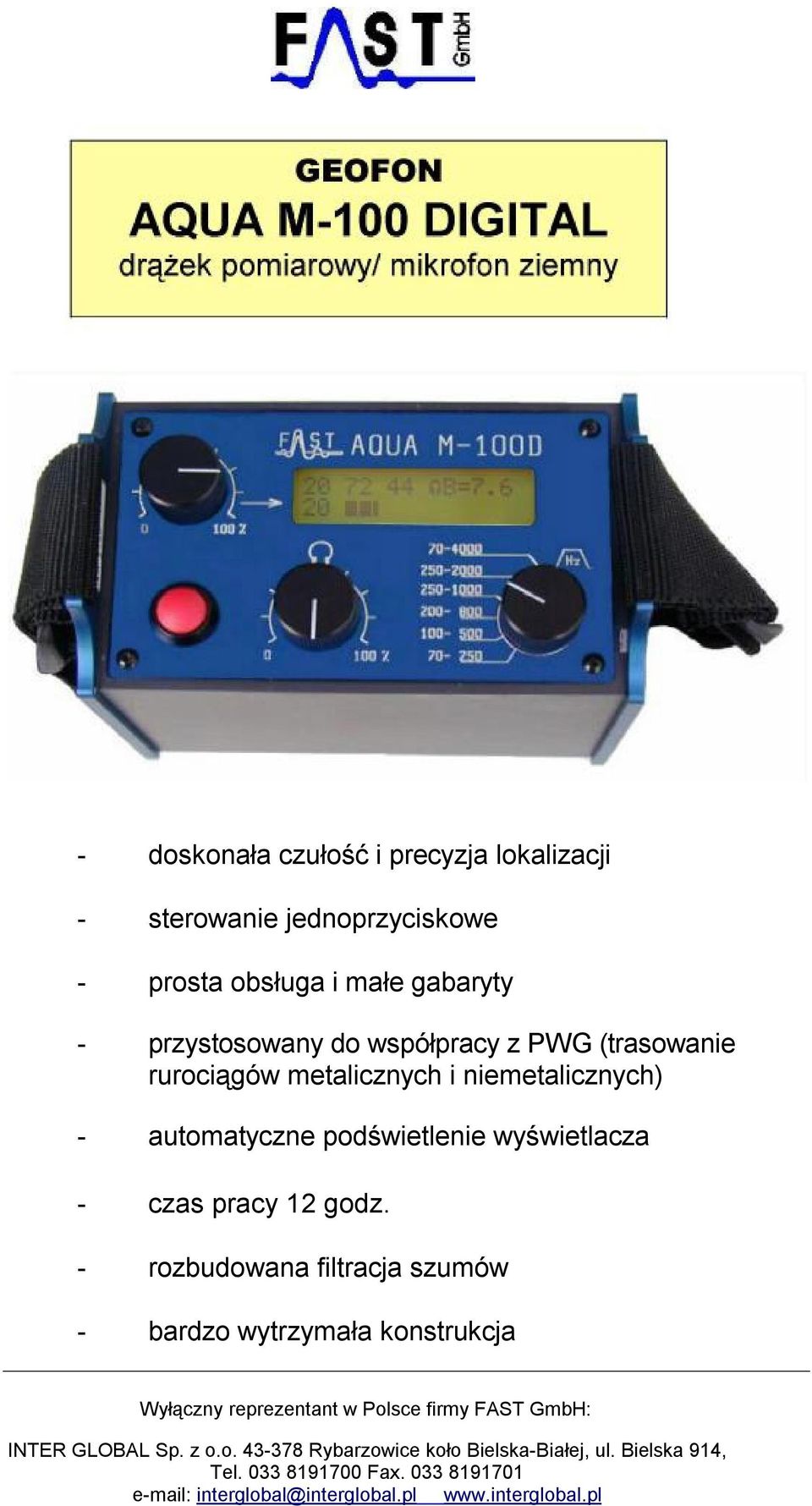

14 - doskonała czułość i precyzja lokalizacji - sterowanie jednoprzyciskowe - prosta obsługa i małe gabaryty - przystosowany do współpracy z PWG (trasowanie rurociągów metalicznych i niemetalicznych) - automatyczne podświetlenie wyświetlacza - czas pracy 12 godz. - rozbudowana filtracja szumów - bardzo wytrzymała konstrukcja Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

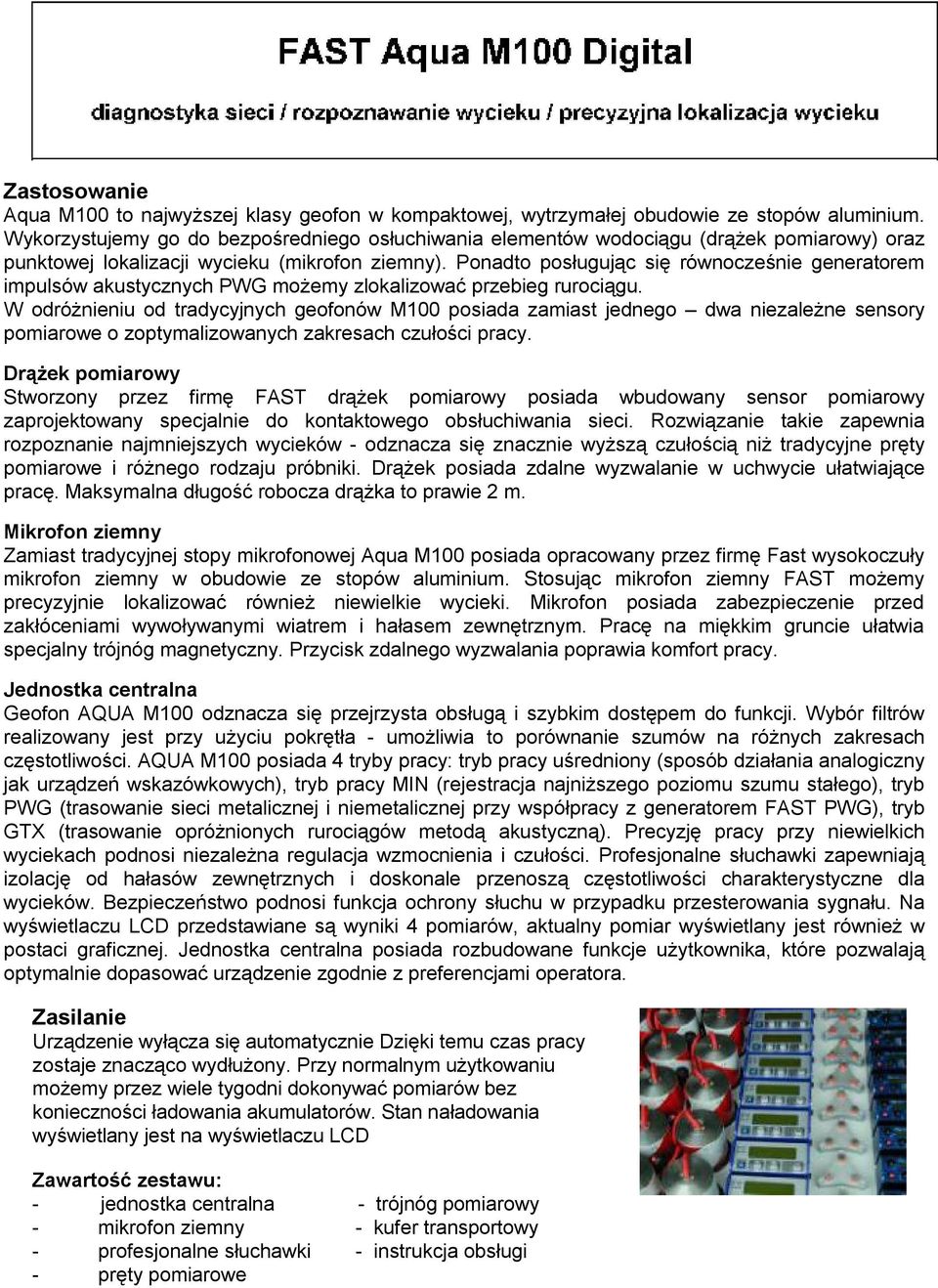

15 Zastosowanie Aqua M100 to najwyższej klasy geofon w kompaktowej, wytrzymałej obudowie ze stopów aluminium. Wykorzystujemy go do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu. W odróżnieniu od tradycyjnych geofonów M100 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Drążek pomiarowy Stworzony przez firmę FAST drążek pomiarowy posiada wbudowany sensor pomiarowy zaprojektowany specjalnie do kontaktowego obsłuchiwania sieci. Rozwiązanie takie zapewnia rozpoznanie najmniejszych wycieków - odznacza się znacznie wyższą czułością niż tradycyjne pręty pomiarowe i różnego rodzaju próbniki. Drążek posiada zdalne wyzwalanie w uchwycie ułatwiające pracę. Maksymalna długość robocza drążka to prawie 2 m. Mikrofon ziemny Zamiast tradycyjnej stopy mikrofonowej Aqua M100 posiada opracowany przez firmę Fast wysokoczuły mikrofon ziemny w obudowie ze stopów aluminium. Stosując mikrofon ziemny FAST możemy precyzyjnie lokalizować również niewielkie wycieki. Mikrofon posiada zabezpieczenie przed zakłóceniami wywoływanymi wiatrem i hałasem zewnętrznym. Pracę na miękkim gruncie ułatwia specjalny trójnóg magnetyczny. Przycisk zdalnego wyzwalania poprawia komfort pracy. Jednostka centralna Geofon AQUA M100 odznacza się przejrzysta obsługą i szybkim dostępem do funkcji. Wybór filtrów realizowany jest przy użyciu pokrętła - umożliwia to porównanie szumów na różnych zakresach częstotliwości. AQUA M100 posiada 4 tryby pracy: tryb pracy uśredniony (sposób działania analogiczny jak urządzeń wskazówkowych), tryb pracy MIN (rejestracja najniższego poziomu szumu stałego), tryb PWG (trasowanie sieci metalicznej i niemetalicznej przy współpracy z generatorem FAST PWG), tryb GTX (trasowanie opróżnionych rurociągów metodą akustyczną). Precyzję pracy przy niewielkich wyciekach podnosi niezależna regulacja wzmocnienia i czułości. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Bezpieczeństwo podnosi funkcja ochrony słuchu w przypadku przesterowania sygnału. Na wyświetlaczu LCD przedstawiane są wyniki 4 pomiarów, aktualny pomiar wyświetlany jest również w postaci graficznej. Jednostka centralna posiada rozbudowane funkcje użytkownika, które pozwalają optymalnie dopasować urządzenie zgodnie z preferencjami operatora. Zasilanie Urządzenie wyłącza się automatycznie Dzięki temu czas pracy zostaje znacząco wydłużony. Przy normalnym użytkowaniu możemy przez wiele tygodni dokonywać pomiarów bez konieczności ładowania akumulatorów. Stan naładowania wyświetlany jest na wyświetlaczu LCD Zawartość zestawu: - jednostka centralna - trójnóg pomiarowy - mikrofon ziemny - kufer transportowy - profesjonalne słuchawki - instrukcja obsługi - pręty pomiarowe

16 - najlepsza czułość w swojej klasie - sterowanie jednoprzyciskowe - prosta obsługa - automatyczne podświetlenie wyświetlacza - filtry i rozbudowana pamięć - czas pracy 12 godz. - zabezpieczenie przed uszkodzeniem słuchu - wytrzymała obudowa ze stopów aluminium Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

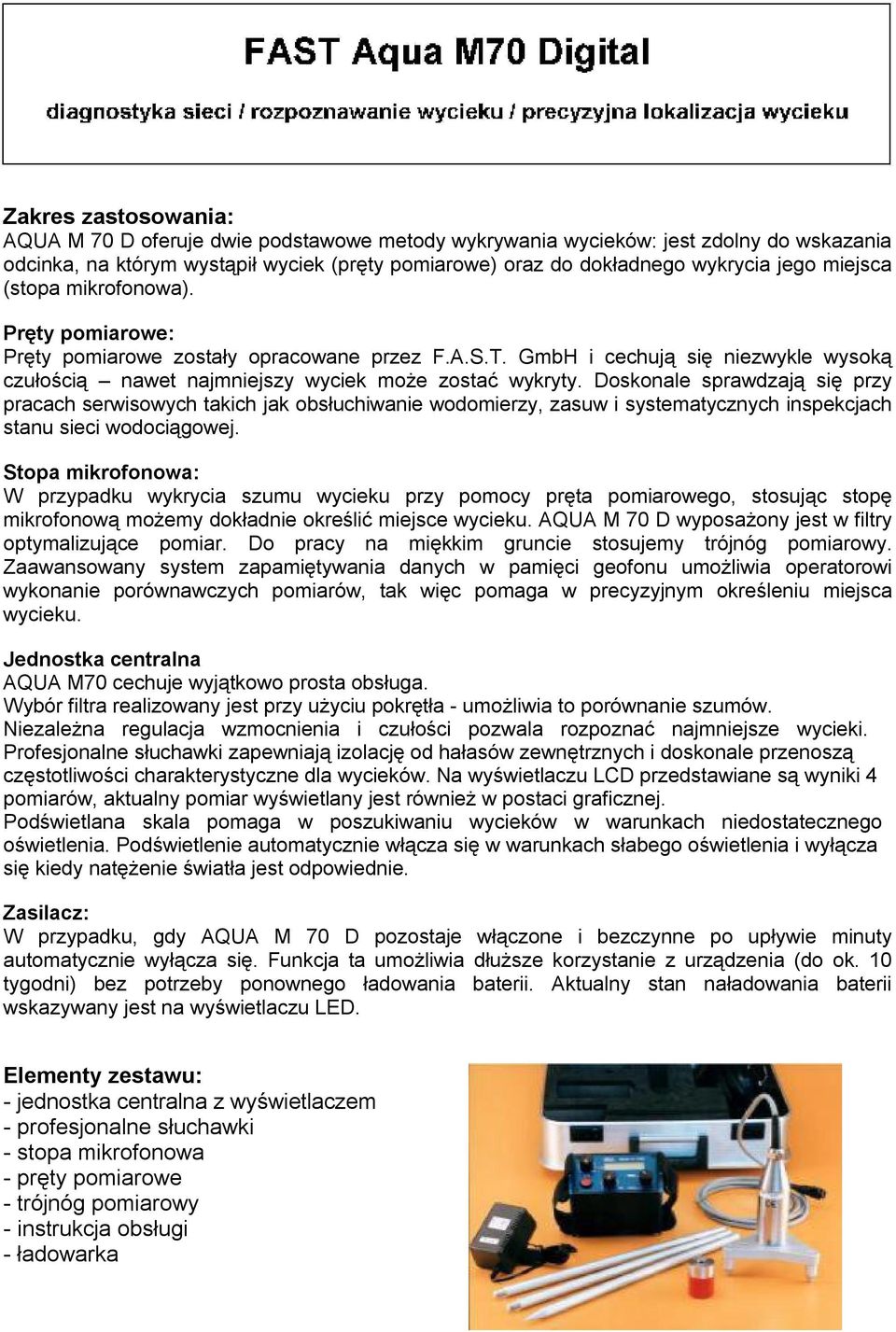

17 Zakres zastosowania: AQUA M 70 D oferuje dwie podstawowe metody wykrywania wycieków: jest zdolny do wskazania odcinka, na którym wystąpił wyciek (pręty pomiarowe) oraz do dokładnego wykrycia jego miejsca (stopa mikrofonowa). Pręty pomiarowe: Pręty pomiarowe zostały opracowane przez F.A.S.T. GmbH i cechują się niezwykle wysoką czułością nawet najmniejszy wyciek może zostać wykryty. Doskonale sprawdzają się przy pracach serwisowych takich jak obsłuchiwanie wodomierzy, zasuw i systematycznych inspekcjach stanu sieci wodociągowej. Stopa mikrofonowa: W przypadku wykrycia szumu wycieku przy pomocy pręta pomiarowego, stosując stopę mikrofonową możemy dokładnie określić miejsce wycieku. AQUA M 70 D wyposażony jest w filtry optymalizujące pomiar. Do pracy na miękkim gruncie stosujemy trójnóg pomiarowy. Zaawansowany system zapamiętywania danych w pamięci geofonu umożliwia operatorowi wykonanie porównawczych pomiarów, tak więc pomaga w precyzyjnym określeniu miejsca wycieku. Jednostka centralna AQUA M70 cechuje wyjątkowo prosta obsługa. Wybór filtra realizowany jest przy użyciu pokrętła - umożliwia to porównanie szumów. Niezależna regulacja wzmocnienia i czułości pozwala rozpoznać najmniejsze wycieki. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Na wyświetlaczu LCD przedstawiane są wyniki 4 pomiarów, aktualny pomiar wyświetlany jest również w postaci graficznej. Podświetlana skala pomaga w poszukiwaniu wycieków w warunkach niedostatecznego oświetlenia. Podświetlenie automatycznie włącza się w warunkach słabego oświetlenia i wyłącza się kiedy natężenie światła jest odpowiednie. Zasilacz: W przypadku, gdy AQUA M 70 D pozostaje włączone i bezczynne po upływie minuty automatycznie wyłącza się. Funkcja ta umożliwia dłuższe korzystanie z urządzenia (do ok. 10 tygodni) bez potrzeby ponownego ładowania baterii. Aktualny stan naładowania baterii wskazywany jest na wyświetlaczu LED. Elementy zestawu: - jednostka centralna z wyświetlaczem - profesjonalne słuchawki - stopa mikrofonowa - pręty pomiarowe - trójnóg pomiarowy - instrukcja obsługi - ładowarka

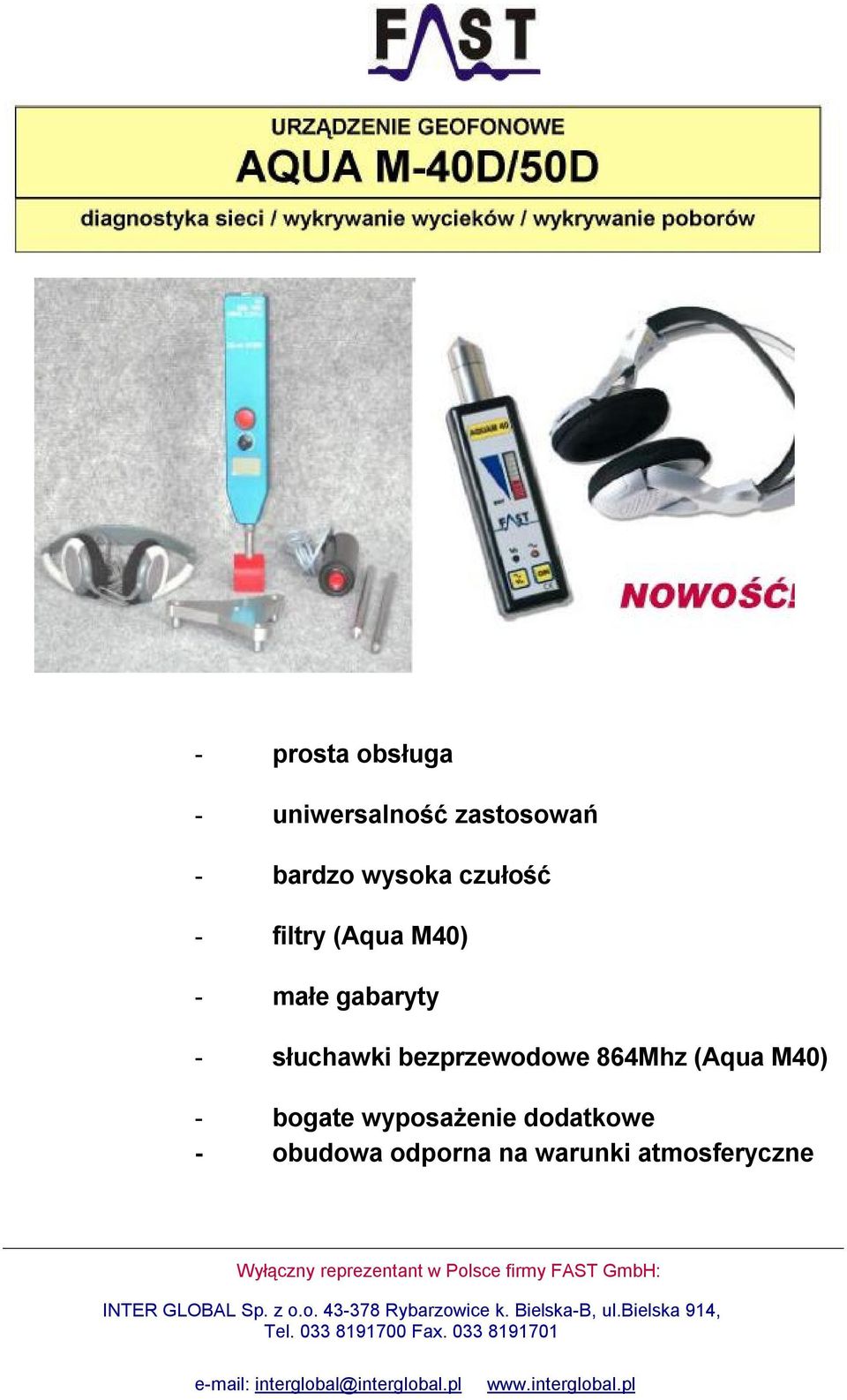

18 - prosta obsługa - uniwersalność zastosowań - bardzo wysoka czułość - filtry (Aqua M40) - małe gabaryty - słuchawki bezprzewodowe 864Mhz (Aqua M40) - bogate wyposażenie dodatkowe - obudowa odporna na warunki atmosferyczne Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

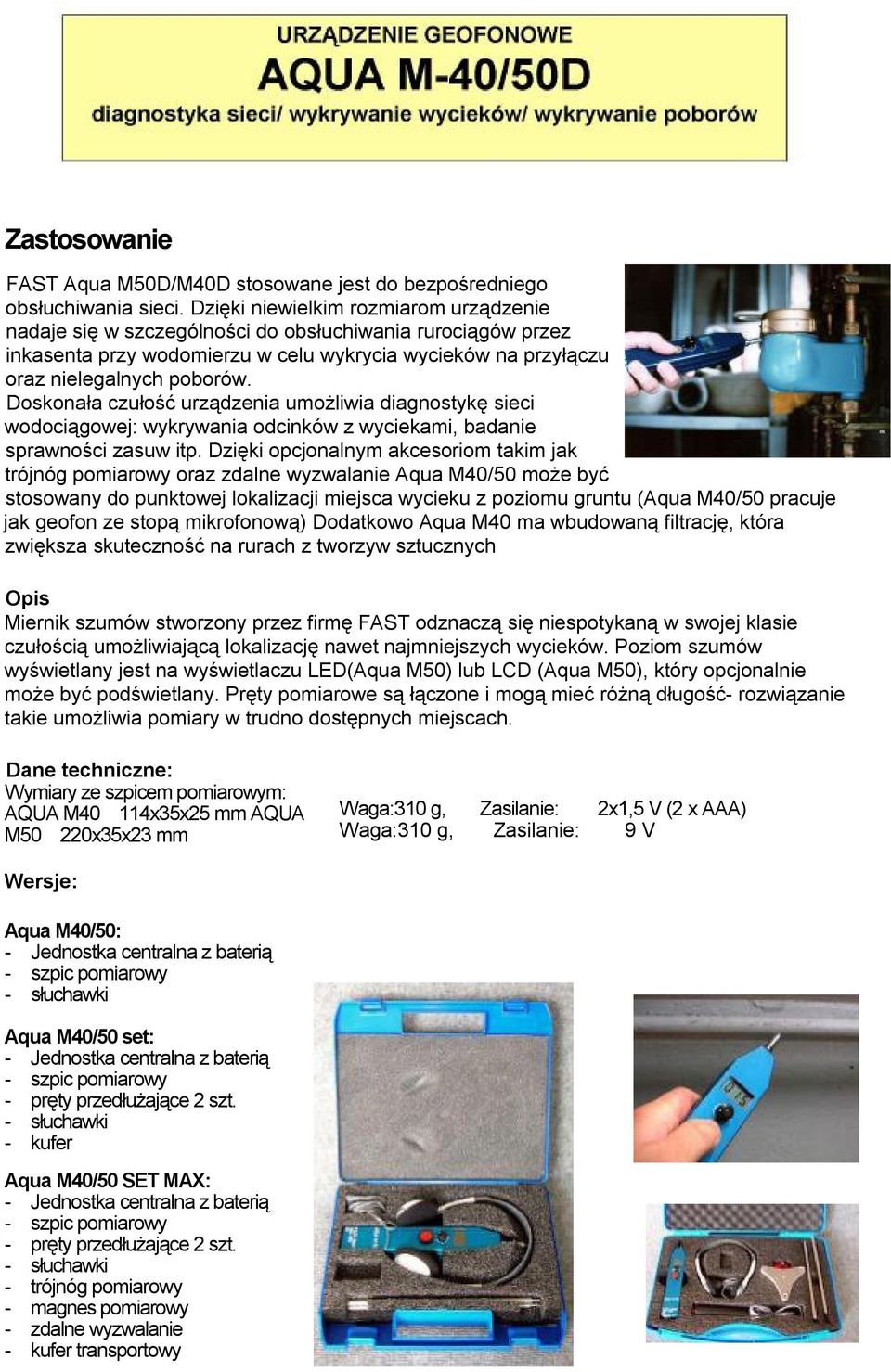

19 Zastosowanie FAST Aqua M50D/M40D stosowane jest do bezpośredniego obsłuchiwania sieci. Dzięki niewielkim rozmiarom urządzenie nadaje się w szczególności do obsłuchiwania rurociągów przez inkasenta przy wodomierzu w celu wykrycia wycieków na przyłączu oraz nielegalnych poborów. Doskonała czułość urządzenia umożliwia diagnostykę sieci wodociągowej: wykrywania odcinków z wyciekami, badanie sprawności zasuw itp. Dzięki opcjonalnym akcesoriom takim jak trójnóg pomiarowy oraz zdalne wyzwalanie Aqua M40/50 może być stosowany do punktowej lokalizacji miejsca wycieku z poziomu gruntu (Aqua M40/50 pracuje jak geofon ze stopą mikrofonową) Dodatkowo Aqua M40 ma wbudowaną filtrację, która zwiększa skuteczność na rurach z tworzyw sztucznych Opis Miernik szumów stworzony przez firmę FAST odznaczą się niespotykaną w swojej klasie czułością umożliwiającą lokalizację nawet najmniejszych wycieków. Poziom szumów wyświetlany jest na wyświetlaczu LED(Aqua M50) lub LCD (Aqua M50), który opcjonalnie może być podświetlany. Pręty pomiarowe są łączone i mogą mieć różną długość- rozwiązanie takie umożliwia pomiary w trudno dostępnych miejscach. Dane techniczne: Wymiary ze szpicem pomiarowym: AQUA M40 114x35x25 mm AQUA M50 220x35x23 mm Waga:310 g, Zasilanie: 2x1,5 V (2 x AAA) Waga:310 g, Zasilanie: 9 V Wersje: Aqua M40/50: - Jednostka centralna z baterią - szpic pomiarowy - słuchawki Aqua M40/50 set: - Jednostka centralna z baterią - szpic pomiarowy - pręty przedłużające 2 szt. - słuchawki - kufer Aqua M40/50 SET MAX: - Jednostka centralna z baterią - szpic pomiarowy - pręty przedłużające 2 szt. - słuchawki - trójnóg pomiarowy - magnes pomiarowy - zdalne wyzwalanie - kufer transportowy

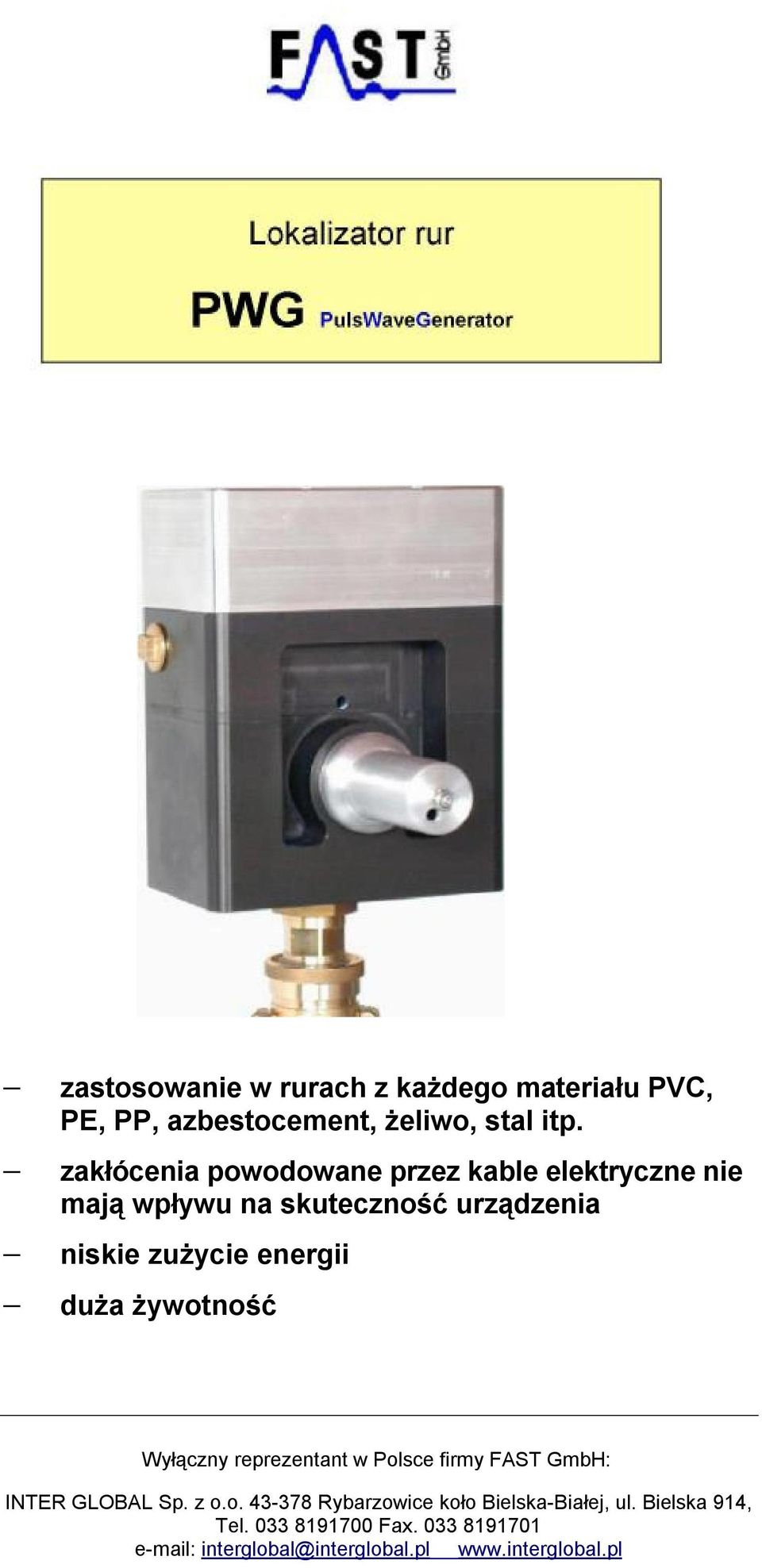

20 - zastosowanie w rurach z każdego materiału PVC, PE, PP, azbestocement, żeliwo, stal itp. - zakłócenia powodowane przez kable elektryczne nie mają wpływu na skuteczność urządzenia - niskie zużycie energii - duża żywotność Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

21 Światowa nowość łatwa lokalizacja rur niemetalicznych Informacje ogólne System PWG składa się z odbiornika (geofonu AQUA M100/200, geokorelatora LOKAL300) i elektronicznego generatora impulsów PWG, który jest zamontowany na przyłączu lub hydrancie. PWG umożliwia niewielkim kosztem lokalizację niemetalicznych instalacji wodociągowych do głębokości 2m. Instalacja nie musi zostać wyłączona z pracy. Wymagane jest tylko ciśnienie ok. 2bar. Obsługa urządzenia jest niezwykle prosta i łatwa do nauczenia. System PWG jest idealnym rozwiązaniem dla firm wodociągowych, gmin i miast, które eksploatują niemetaliczną sieć wodociągową. Możliwe zastosowania Pulsacja, wytwarzana przez PulsWaveGenerator rozchodzi się najlepiej przy równomiernej strukturze gruntu i nawierzchni. Przy dobrych warunkach zasięg lokalizacji rur wynosi m od generatora. Przy użyciu PWG mogą zostać stworzone, uzupełnione lub skontrolowane plany sieci wodociągowej. Umożliwia on użytkownikowi szybką i pewną lokalizację nieznanych odcinków. Metoda pracy odbiornikiem sygnałów generatora PWG Odbiornik (Geofon FAST AQUA M100/200 / Geokorelator LOKAL 300) po ustawieniu funkcji PWG odbiera najsilniejsze drgania akustyczne przenoszone przez rurociąg na grunt. Poziom natężenia tych drgań odbierany jest przez mikrofon ziemny i przedstawiany na wyświetlaczu geofonu (równocześnie będąc wyraźnie słyszalnym). W ten prosty sposób możemy szybko i pewnie zlokalizować położenie i bieg sieci wodociągowej. Metoda pracy generatorem impulsów PWG Generator PWG musi zostać podpięty do sieci wodociągowej. Urządzenie 60 razy na minutę zamyka i otwiera przepływ (ciśnienie) na rurociągu. Przez odciążanie i obciążanie sieci powstaje fala ciśnienia. Takie działanie powoduje jednowymiarową, podłużną falę kompresyjną wzdłuż rurociągu, która jest odbierana na powierzchni gruntu za pomocą geofonu.

22 - wykrywanie nieszczelności w rurach niezależnie od materiału - szybka i dokładna lokalizacja - prosta obsługa - budowa modułowa - (niskie koszty obsługi serwisowej) Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

23 Nie istnieją dla nas zbyt małe nieszczelności: METODA H 2 Metodą H 2 mogą być lokalizowane wycieki we wszelkiego rodzaju systemach rurociągowych oraz w zbiornikach. Zakres zastosowań: Instalacje domowe np: - systemy ogrzewania - ogrzewanie podłogowe - instalacja wodociągowa Budowa sieci rurociągowej: - przy negatywnej próbie ciśnieniowej - sieci gazowe, wodociągowe i ciepłownicze Specyfikacja techniczna: Elektronika: sterowanie mikroprocesorowe Sensor: półprzewodnik - sensor z zakresem PPM Zakres pomiarowy: PPM - wartości% Bateria : akumulator Ni/Hy (bez efektu pamięciowego) Czas pracy przy w pełni naładowanym akumulatorze 8 godzin Pompa: pompa łopatkowa (pompa rotacyjna) Sygnalizacja alarmowa: akustyczna i optyczna sygnalizacja alarmowa jest aktywowana przez włączenie urządzenia. Istnieje możliwość ręcznego wyłączenia sygnalizacji. Urządzenie pokazuje m.in. następujące informacje: -pompa zasysa wodę -błąd funkcyjny -stężenie gazu Próg włączenia alarmu: próg jest w każdym zakresie programowalny Punkt zerowy; przy zastosowaniu przycisku punktu zerowego można we wszystkich zakresach pomiarowych nastawić urządzenie na 0 Port równoległy: urządzenie posiada wbudowaną pamięć danych oraz port równoległy (szyna RS232) do przesyłania danych na komputer PC. Dołączony jest kabel połączeniowy. Obudowa: obudowa aluminiowa pokryta farbą proszkową Wymiary: 200 x 80 x 120mm (długość x wysokość x szerokość) Waga: ok. 2,0 kg Akcesoria: sonda dywanowa, sonda do otworów z odcięciem wody, sonda pokojowa, sonda cylindryczna, kufer na urządzenie, torba, ładowarka sieciowa, ładowarka samochodowa Zmiany techniczne zastrzeżone

24 - dokładność pomiaru lepsza niż 0,1% - przesyłanie danych: USB /GSM/ podczerwień - ochrona danych przed utratą zasilania - trwałość baterii 10 lat - pamięć pomiarów - wodoszczelny korpus IP 68 - małe gabaryty - zakres pomiarowy: 0-25bar (400bar) - obudowa ze stali nierdzewnej lub z aluminium Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

25 Elektroniczny Loger Ciśnienia DRULO 01 Instalacje rurociągowe transportujące substancje ważne dla życia, takie jak woda pitna, wymagają szczególnie dokładnej kontroli. Proporcje ciśnienia dają informacje o stanie zabezpieczenia na wypadek pożaru oraz poziomie zabezpieczenia transportu wody. Obszary zastosowania logerów ciśnienia Proporcje hydrauliczne W celu stwierdzenia czy jest zapewnione bezpieczeństwo sieci podczas obciążenia należy przeprowadzić pomiary przy zastosowaniu logerów. Pomiarów dokonujemy okresowo i systematycznie. Na podstawie otrzymanych wyników możemy optymalnie sterować zdolnościami przesyłowymi sieci w zależności od zapotrzebowania (rozbiorów). Modernizacja sieci Logery rozmieszczamy w wielu miejscach na jednym odcinku sieci. Przez otwarcie miejsca poboru następuje spadek ciśnienia. Na podstawie rozkładu ciśnienia na odcinku sieci możemy określić stan techniczny rurociągu. Struktura sieci Przez pomiary ciśnienia w punktach węzłowych możemy dojść do wielu istotnych konkluzji dotyczących struktury sieci. Bez problemu możemy wykryć: łączenia sieci, przełamania rur oraz nieszczelne zasuwy. Próby ciśnieniowe Dzięki prostej obsłudze logera możemy przy jego użyciu wykonać w sposób prosty, jak nigdy wcześniej, próbe ciśnieniową. Wodoszczelna, mała obudowa logera wyposażona w czytelny wyświetlacz jest idealna w zastosowaniu na miejscu budowy. Otrzymane dane pomiarowe możemy wydrukawać na drukarce w postaci numerycznej i graficznej. Szczegóły techniczne: Stopień ochrony IP 68 Przesyłanie danych: GSM/ przystawka podczerwień- USB Dokładność pomiaru: większa niż 0,1% Rozdzielczość pomiaru: +/- 0,005% FS Temperatura pracy +70 0C Zakres pomiarowy 0-25 bar (400 bar ) Możliwość ustawienia interwałów pomiarowych Zmiany techniczne zastrzeżone Pamięć danych: danych Pamięć programowa: RAM Program pomiarowy: różne programy pomiarowe Cykle pomiarowe: dowolne, wybierane Interfejs: głowica zczytująca podczerwień- USB Sensor: wymienny,wg życzeń klienta Zakres 0-400bar

26 MagnaTrak 102/202 MagnaTrak MT102/MT202 zastąpiły cenione przez użytkowników modele MagnaTrak MT100/ MT200. Służy do lokalizacji przysypanych ziemią studzienek, zasuw, pokryw, znaczników geodezyjnych i innych obiektów ferromagnetycznych. MT 102/ 202 jest magnetometrem wykorzystującym w specyficzny sposób właściwości pola magnetycznego wokół obiektów wykazujących cechy ferromagnetyczne. Dzięki wykorzystaniu najnowszych zdobyczy techniki, a głównie elektronicznemu zrównoważeniu magnetycznych cewek czujnikowych, magnetometr ten wyróżnia się spośród innych tego typu urządzeń dużą dokładnością, polepszeniem parametrów przeszukiwania w terenie o dużym zagęszczeniu uzbrojenia podziemnego. MagnaTrak 102/ 202 posiada wbudowaną funkcję ERASE - jeśli w trakcie pracy pojawią się zakłócenia spowodowane obecnością w pobliżu np. metalowej siatki, naciśnięcie klawisza ERASE spowoduje, że zakłócenia zostaną automatycznie wyeliminowane i będzie można kontynuować pracę bez przeszkód. Nie potrzeba zmniejszać czułości, zawsze po naciśnięciu ERASE przyrząd powraca automatycznie do równowagi magnetycznej. Wskaźnik obecności linii energetycznej sygnalizuje istnienie przewodów pod napięciem. Przyrząd odporny na uderzenia i bryzgoszczelny (osłona wodoodporna), głośnik wysokiej mocy z membraną wodoodporną. Zakres głębokości lokalizacji typowych obiektów (w zależności od wielkości szukanego obiektu): mały znacznik geodezyjny duży znacznik geodezyjny palik znacznikowy skrzynka zaworowa rura żeliwna pokrywa żeliwna włazu duży zbiornik metalowy do ok. 15 cm do ok. 20 cm do ok. 210 cm do ok. 250 cm do ok. 250 cm do ok. 250 cm do ok. 450 cm INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

27 OBSŁUGA MagnaTrak 102 posiada sterowanie za pomocą pokręteł (zdjęcia z lewej i środkowe) natomiast MagnaTrak 202 obsługiwany jest tylko przy użyciu przycisków (zdjęcie z prawej) Przyciski membranowe ON / OFF załączające i wyłączające urządzenie. Pokrętło (przyciski membranowe- MT202) regulacji czułości: dostraja czułość przyrządu do poziomu optymalnego dla lokalizacji różnych rozmiarów obiektów na różnych głębokościach. Pokrętło (przyciski membranowe -MT202) regulacji głośności pozwala na optymalne dopasowanie tonu z głośnika do warunków pracy i preferencji użytkownika. Funkcja ERASE (przycisk membranowy) eliminacja zakłóceń. Waga: Temperatura pracy: Zasilanie: ok. 1,3 kg -18 C do +50 C 6 baterii alkalicznych LR6 (AA1,5V) lub akumulatorki NiMH Żywotność baterii: 100 godzin pracy przerywanej. Niski poziom naładowania baterii sygnalizowany jest odpowiednim komunikatem na wyświetlaczu. Wskazania lokalizatora: Zmieniający się ton z głośnika. Ton najwyższy wskazuje reakcję szczytową lokalizatora nad krawędziami pokryw lub innego szukanego obiektu. Odszukanie danego obiektu pokazywane jest również w postaci wykresu słupkowego oraz cyfrowego wskazania poziomu odbieranego sygnału na wyświetlaczu ciekłokrystalicznym rosnących wraz ze zbliżaniem się do szukanego obiektu. Ostrzeganie o kablu energetycznym pod napięciem podczas lokalizacji. Zakres dostawy: Opcje: MagnaTrak MT 102 / MT 202, oryginalny futerał, baterie Akumulatory NiMH (6 szt.), ładowarka sieciowa
