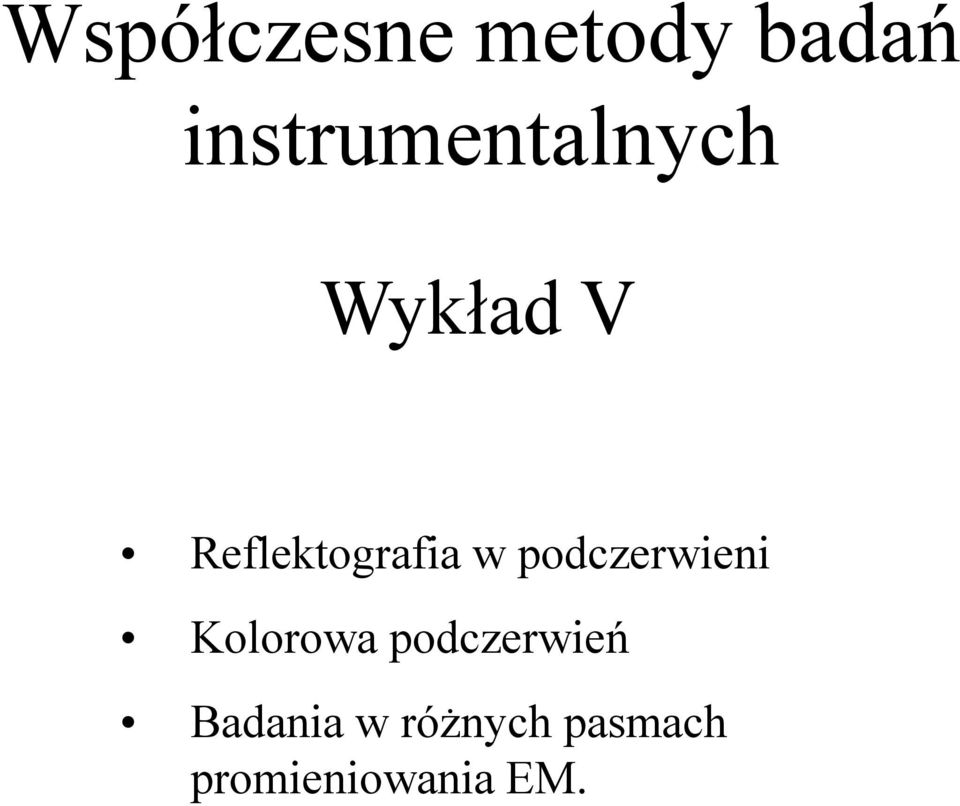

1 Współczesne metody badań instrumentalnych Wykład V Reflektografia w podczerwieni Kolorowa podczerwień Badania w różnych pasmach promieniowania EM.

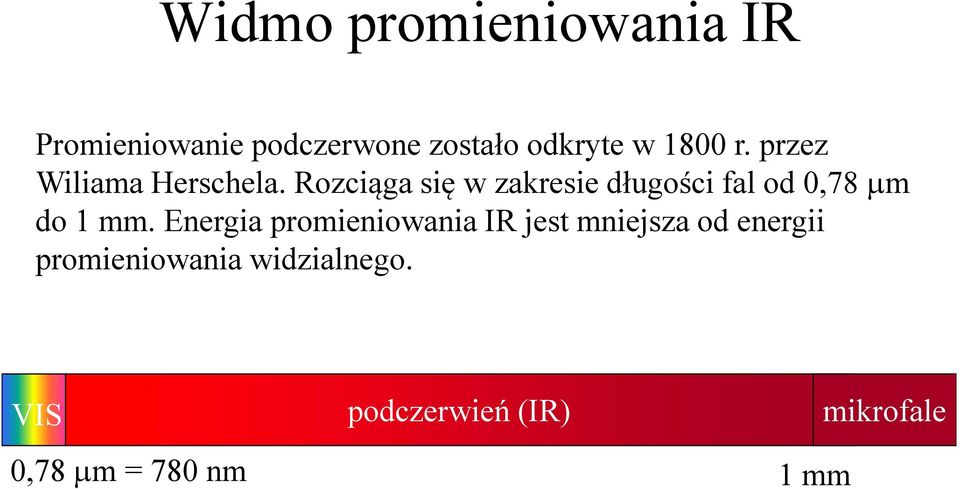

2 Widmo promieniowania IR Promieniowanie podczerwone zostało odkryte w 1800 r. przez Wiliama Herschela. Rozciąga się w zakresie długości fal od 0,78 µm do 1 mm. Energia promieniowania IR jest mniejsza od energii promieniowania widzialnego. VIS podczerwień (IR) mikrofale 0,78 µm = 780 nm 1 mm

3 Widmo promieniowania IR Promieniowanie podczerwone emituje każde ciało o temperaturze wyższej od zera bezwzględnego (-273 C bądź 0 K). Widmo takiego promieniowania jest ciągłe, maksimum przesuwa się w kierunku krótszych fal wraz z temperaturą (prawo Wiena). Prawo przesunięć Wiena

4 Widmo promieniowania IR Promieniowanie podczerwone emituje każde ciało o temperaturze wyższej od zera bezwzględnego (-273 C bądź 0 K). Widmo takiego promieniowania jest ciągłe, maksimum przesuwa się w kierunku krótszych fal wraz z temperaturą (prawo Wiena). Widmo ciała doskonale czarnego

5 Widmo promieniowania IR IR A IR B IR C (pasma termiczne IR) 0,78 µm1,4 µm 3 µm 1000 µm NIR intermid. far IR extreme IR 0,78 µm 3 µm 6 µm 15 µm 1000 µm NIR (near infrared) bliska podczerwień, powstaje wskutek inkandescencji gorących źródeł światła (słońca, żarówki); w obszarze do 1,4 µm możliwa jest rejestracja obrazów technikami fotograficznymi, powyżej (od 1,4 do 3 µm) wymagane jest stosowanie odpowiednich detektorów. Obszar ten jest wykorzystywany w badaniach obiektów zabytkowych.

6 Widmo promieniowania IR IR A IR B IR C (pasma termiczne IR) 0,78 µm1,4 µm 3 µm 1000 µm NIR intermed. far IR extreme IR 0,78 µm 3 µm 6 µm 15 µm 1000 µm Intermediate infrared pośrednia podczerwień, jest emitowana przez ciała w temperaturach od 200 do 400 C. Promieniowanie termiczne w tym obszarze pasma IR jest odczuwalne przez receptory w skórze jako ciepło. Woda i związki organiczne (np. spoiwa) silnie absorbują pośrednią podczerwień. Detektory czułe na bliską podczerwień są wykorzystywane w systemach zabezpieczeń.

7 Widmo promieniowania IR IR A IR B IR C (pasma termiczne IR) 0,78 µm1,4 µm 3 µm 1000 µm NIR intermed. far IR extreme IR 0,78 µm 3 µm 6 µm 15 µm 1000 µm Far infrared daleka podczerwień jest emitowana przez ciała w temperaturze pokojowej i nieco wyższej. Maksimum emisji ciała ludzkiego przypada nieco powyżej 9 µm. Ten obszar widma wykorzystywany jest w technikach termowizyjnych.

8 Oddziaływanie IR z materią obrazu Czynnikami decydującymi o przepuszczalności promieniowania IR przez warstwę malarską jest rozpraszanie i absorpcja. Ogólnie rzecz biorąc białe warstwy malarskie są bardziej przeźroczyste, jeżeli: większa jest długość fali padającej, mniejsza jest grubość warstwy, mniejsza jest liczba cząstek pigmentu w warstwie, istnieje mała różnica pomiędzy współczynnikiem załamania pigmentu i spoiwa.

9 Oddziaływanie IR z materią obrazu Dla wielu pigmentów maksimum transmisji przypada w obszarze długości fal pomiędzy 1,8 i 2,2 µm. Promieniowanie o większych długościach fal jest silnie absorbowane przez spoiwa organiczne, przez co uzyskuje się obrazy mniej kontrastowe. Fale elektromagnetyczne w obszarze 2 µm nie są rejestrowane na Fale elektromagnetyczne w obszarze 2 µm nie są rejestrowane na dostępnych emulsjach fotograficznych, lecz mogą być rejestrowane za pomocą kamer wideo z elektronicznymi konwerterami obrazu. Dzięki temu można rejestrować wcześniejsze szczegóły kompozycji obrazów.

10 Źródła oświetlenia IR Jako źródła oświetlenia stosuje się żarówki i lampy halogenowe. Efektywnym źródłem oświetlenia są również flesze aparatów fotograficznych. Po zastosowaniu odpowiednich filtrów dostarczają one promieniowania IR z obszaru A o dużym natężeniu. Do oświetlania małych obiektów można stosować diody Do oświetlania małych obiektów można stosować diody luminescencyjne emitujące w bliskiej podczerwieni (od 0,9 do 1,3 µm).

11 Filtry Większość urządzeń rejestrujących obrazy w IR jest również czuła na światło z obszaru widzialnego. W celu oddzielenia niepożądanej składowej światła widzialnego stosuje się filtry odcinające VIS. Wytwórca Oznaczenie Długość fali odcięcia [nm] Uwagi KODAK WRATTEN # nm żelatyna KODAK WRATTEN # 87C 800 nm żelatyna KODAK WRATTEN # 88A 730 nm żelatyna SCHOTT RG 780 (3 mm) 780 nm szkło SCHOTT RG 1000 (3 mm) 1 µm szkło

12 Soczewki Zwykłe szkło przepuszcza promieniowanie podczerwone do 2,7 µm. Współczynnik załamania szkła jest mniejszy dla podczerwieni, wzrasta długość ogniskowej obiektywu aparatu, co psuje jakość uzyskiwanych obrazów. Jednakże w pobliżu pasma widzialnego (do 0,9 µm) ogniskowa zmienia się jedynie o 0,3 %, co nie wpływa na znacząco na jakość obrazu. By zmniejszyć rozmycie obrazu należy rejestrować zdjęcia przy możliwie najmniejszej przysłonie aparatu. Niektóre systemy do reflektografii IR mają wbudowane urządzenia do uśrednionej korekcji ogniskowej. W niektórych aparatach soczewki obiektywów pokryte są warstwą antyrefleksyjną, która ma eliminować odbicia światła widzialnego od powierzchni szkła soczewki. Rozwiązania takie, korzystne w obszarze widzialnym, w obszarze podczerwieni dają efekt odwrotny.

13 Czarno-biała podczerwień Do rejestracji czarno-białych obrazów w podczerwieni używa się błon fotograficznych KODAK High Sped Infrared Film Type 4143, których maksimum czułości przypada na 820 nm i sięga do obszaru 920 nm. Nieco gorsze są błony firmy KONIKA (Infrared 750 Black and White Film), które są czułe do 750 nm.

14 Czarno-biała podczerwień Fotografie w podczerwieni można wykonywać przy użyciu zwykłych aparatów fotograficznych. Istotne jest odpowiednie oświetlenie obiektu za pomocą lamp halogenowych. W technice tej można wykonywać fotografie w świetle przechodzącym. Ma to zastosowanie do papieru, pergaminu, drewna (do 5 mm), malarstwa sztalugowego. Obiekty te są częściowo przeźroczyste w podczerwieni.

15 Elektroniczne urządzenia rejestrujące Obszar maksymalnej transmitancji podczerwieni dla warstw malarskich przypada na ok. 2 µm (poza obszarem czułości błon fotograficznych). W obszarze tym pracują kamery wideo wyposażone w systemy widikonowe bądź matryce CCD. Systemy widikonowe są czułe w obszarze do 2,4 mm z maksimum przy 1,9 mm. Ich wadą jest niska zdolność rozdzielcza. Hamamatsu, C

16 Elektroniczne urządzenia rejestrujące Lepszą zdolność rozdzielczą osiągają systemy wyposażone w matryce CCD, jednakże ich czułość sięga do obszaru 1,3 1,4 µm.

17 Zastosowania -malarstwo Określanie zakresu ingerencji konserwatorskich i zmian w oryginalnej warstwie malarskiej. Ponieważ podczerwień penetruje warstwy werniksu, mogą się na obrazach IR uwidocznić stare retusze. Kolejnym zastosowaniem jest uwidocznienie rysunku w celu określenia formy i kompozycji działa. Na podstawie oceny rysunku pod warstwą malarską można często dokonywać atrybucji dzieła.

18 Przykłady Bliska podczerwień: nm

19 Przykłady

20 Przykłady

21 Reflektografia w podczerwieni 2 2,5 µm

22 Reflektografia w podczerwieni

23 Reflektografia w podczerwieni

24 Reflektografia w podczerwieni

25 Reflektografia w podczerwieni

26 IR światło przechodzące

27 Plaża w Nicei J. K. Ajwazowskiego (?) Obraz reflektografii w bliskiej podczerwieni wskazuje na brak rysunku przygotowawczego.

28 Ewangelistarz Gnieźnieński Codex Aureus Gnesnensis Św. Mateusz Ewangelista, karta 1v. W refrektografii w podczerwieni uwidoczniły się linie rysunku wykonanego czernią węglową (1). Silną absorpcję wykazuje farba zawierająca zieleń miedziową (2).

29 IR światło przechodzące Światło widzialne Rentgenografia jest nieskuteczna, zbyt duża zawartość bieli ołowiowej w zaprawie IR światło przechodzące

30 A B C D Atramenty anilinowe E F A - czerń anilinowa B czerwień anilinowa C zieleń anilinowa D błękit indygowy E błękit anilinowy F fiolet anilinowy A. Kłos, Non-invasive methods in the identification of selected writing fluids from late 19th and early 20th century,

31 Atramenty na naturalnych składnikach VIS A B C D IR-refl. A -alizarynowy z indygokarminem, B atrament Leonardiego C kampeszowo-galusowy D kampeszowo-chromowy. A. Kłos, Non-invasive methods in the identification of selected writing fluids from late 19th and early 20th century,

32 Reflektografia w podczerwieni

33 Kolorowa podczerwień Żółcień Błękit Zieleń Czerwień Promieniowanie świetlne postrzegane przez oko ludzkie (promieniowanie widzialne) nm (nanometry) Żółty filtr Zieleń Czerwień Podczerwień Promieniowanie świetlne rejestrowane przez film kolorowy czuły na IR

34 Kolorowa podczerwień Dołożenie składowej podczerwonej powoduje, że pigmenty o zbliżonej chromatyce w świetle widzialnym są rozróżniane jako inne barwy, o ile wykazują one inne widmo absorpcji lub odbicia w obszarze bliskiej podczerwieni. Obrazy w technice fałszywych kolorów rejestrowane są na błonach KODAK Ektachrome Infrared Type Technika ta początkowo była wykorzystywana w celach militarnych do wykrywania z powietrza zamaskowanych obiektów wojskowych.

35 Zieleń miedziowa Błękit Błękit Zieleń kobaltowa Zieleń Zieleń Czerwień Czerwień Podczerwień Podczerwień Filtr żółty Podczerwień Zieleń Czerwień Cyjan Żółcień Magenta Cyjan Żółcień Magenta Obraz utajony zarejestrowany w warstwach filmu czułych na poszczególne zakresy promieniowania. Pierwszy etap wywołania w procesie diapozytywowym E-6 Drugi etap - wywoływanie barwne Podczerwień Zieleń Czerwień Cyjan Żółcien Magenta Cyjan Żółcien Magenta Cyjan Magenta Barwniki powstałe po procesie wybielania w warstwach wywołanego filmu Magenta Błękit Kolory uzyskane na odbitce barwnej Magenta

36 Tablica fałszywych kolorów Kolor obiektu Fałszywy kolor (bez odbicia składowej IR) czerwony zielony żółty zielony niebieski magenta żółty cyjan biały niebieski czarny czerwony Fałszywy kolor (z odbiciem składowej IR) podczerwony czerwony

37 Tablica prawdziwych kolorów biel madżenta żółcień cyjan

38 Tablica fałszywych kolorów

39 Tablica fałszywych kolorów -zielenie

40 Tablica fałszywych kolorów -zielenie

41 Tablica fałszywych kolorów -czerwienie

42 Tablica fałszywych kolorów -czerwienie

43 Tablica fałszywych kolorów -błękity

44 Tablica fałszywych kolorów -błękity

45 Tablica fałszywych kolorów -żółcienie

46 Tablica fałszywych kolorów -żółcienie

47 Tablica fałszywych kolorów -purpury

48 Tablica fałszywych kolorów -czernie

49 Fałszywe kolory czarnych pigmentów

50 Fałszywe kolory pigmentów Pigment Fałszywy kolor Błękit kobaltowy jasnoczerwony Błękit lawendowy Ultramaryna ciemnopurpurowy Zieleń chromowa purpurowy Zieleń ziemna jasnoniebieski Zieleń szmaragdowa jasnopurpurowy Madera żółty Grynszpan ciemnoniebieski

51 Przykłady

52 Plaża w Nicei J. K. Ajwazowskiego (?) VIS NIR fałszywe kolory Badanie obrazu w kolorowej podczerwieni wykazało obecność w warstwach malarskich dużej ilości bieli ołowiowej. Kolor oranżowy wody (przy horyzoncie) wskazuje na zawartość ultramaryny, kolor fioletowy indygo.

53 Apoteoza księcia Filipa II, Pancratius Reinike, 1608, Muzeum Narodowe w Szczecinie VIS W kolorowej podczerwieni żółty kolor rejestrowany jest w obrębie laserunków wykonanych czerwienią organiczną (1). Barwa błękitna świadczy o występowaniu azurytu lokalnie rozjaśnianego bielą ołowiową (2). Różne odcienie koloru brunatnozielonego wskazują na obecność laserunków wykonanych farbą zawierającą umbrę naturalną (3). Obszary o bardziej zółtym zabarwieniu zawierają dodatek czerwieni organicznej (4).

54 Przykłady Fragment XIX wiecznego malowidła ze sklepienia kopuły Kaplicy Królewskiej w Gdańsku. Uwidoczniono retusze wykonane farbami na bazie błękitu kobaltowego (kolor czerwony) oraz błękitu pruskiego (kolor ciemnoniebieski), które odbiegają chromatyką od warstwy pierwotnej, zawierającej ultramarynę sztuczną

55 CODEX AUREUS GNESNENSIS Barwa zielonkawa odzwierciedla zakresy występowania proszku mosiężnego (1). Kolor błękitny z podtonami fioletu identyfikuje zieleń miedziową (2). Odcienie barwy różowej świadczą o występowaniu ultramaryny naturalnej (3). Kolor brunatnozielony wskazuje na obecność czerwieni żelazowej (4). Barwa żółtozielona jest charakterystyczna dla farby uzyskanej z minii z niewielkim dodatkiem czerwieni żelazowej (5)

56 Ikona Matka Boska z Dzieciątkim VIS NIR false color Obszary jasnożółtozielonej w obrębie ubytków warstwy malarskiej wskazują ochrę i żółcień organiczną (1). Szarozielone zabarwienie z podtonami fioletu -bieli ołowiowa z dodatkiem umbry naturalnej, czerni węglowej i miedzianki (2). Widoczny kolor szarobłękitnofioletowy -farbę o podobnym składzie, która jednak zawiera większy dodatek miedzianki (3). Różne odcienie barwy żółtej określają miejsca występowania farby na bazie czerwieni organicznej zawierającej niewielki dodatek czerni węglowej (4). Barwa brunatnozielona wskazuje na dość duŝą zawartość w czerwieni organicznej umbry i czerni węglowej, możliwy dodatek miedzianki (5, 6).

57 Retabulum Ołtarza Czterech Dziewic, kościół w Parsku Awers lewego skrzydła nastawy. W kolorowej podczerwieni obszary o zabarwieniu żółtozielonym odzwierciedlają zakres występowania minii (1). Kolor błękitny z podtonami fioletu wskazuje na obecność zieleni malachitowej (2). Zabarwienie fioletowe tła z podtonami purpury opracowano farbą zawierającą mieszaninę pigmentów z domieszką smalty (3). Fragmenty kompozycji namalowane błękitną farbą uzyskaną zesmalty mają barwę purpurową (4).

58 A B C D Atramenty anilinowe E F A - czerń anilinowa B czerwień anilinowa C zieleń anilinowa D błękit indygowy E błękit anilinowy F fiolet anilinowy A. Kłos, Non-invasive methods in the identification of selected writing fluids from late 19th and early 20th century,

59 Atramenty na naturalnych składnikach VIS IRC A B C D A -alizarynowy z indygokarminem, B atrament Leonardiego C kampeszowo-galusowy D kampeszowo-chromowy. A. Kłos, Non-invasive methods in the identification of selected writing fluids from late 19th and early 20th century,

60 VIS IR reflect. Dokument z końca XIX w. w różnych pasmach promieniowania. Biblioteka Cypriana K. Norwida w Elblągu UV fluores. IRC A B C A. Kłos, Non-invasive methods in the identification of selected writing fluids from late 19th and early 20th century,

61 Badania w różnych pasmach, Ostropa Fragment sceny Sądu Ostatecznego. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz reflektografii w ultrafiolecie. Obszary występowania czerwieni żelazowej oznaczono przez FeR, smalty przez Sm, malachitu przez Mal

62 Badania w różnych pasmach Fragment sceny Sądu Ostatecznego przedstawiający potępionych. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz fluorescencji wzbudzanej UV. Obszary występowania czerwieni żelazowej oznaczono przez FeR, czerni węglowej przez CB, minii przez RL, bieli ołowiowej przez LW

63 Badania w różnych pasmach Fragment sceny Sądu Ostatecznego przedstawiający zbawionych. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz fluorescencji wzbudzanej UV. Obszary występowania czerwieni żelazowej oznaczono przez FeR, czerni węglowej przez CB, ultramaryny sztucznej przez Ults, ochry zółtej przez Och, bieli ołowiowej przez LW, bieli cynkowej przez ZnW, gipsu przez Gy

64 Badania w różnych pasmach Fragment pierwszy sceny z Chrystusem Zmartwychwstałym w wieczerniku. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz fluorescencji wzbudzanej UV. Obszary występowania czerwieni żelazowej oznaczono przez FeR, czerni węglowej przez CB, bieli ołowiowej przez LW, ochry żółtej przez Och, ugru przez Ugr, smalty przez Sm, ultramaryny sztucznej przez Ults, ultramaryny zielonej przez UltG, bieli cynkowej przez ZnW, gipsu przez Gy

65 Badania w różnych pasmach Fragment pierwszy sceny z Chrystusem Zmartwychwstałym w wieczerniku. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz fluorescencji wzbudzanej UV. Obszary występowania czerwieni żelazowej oznaczono przez FeR, czerni węglowej przez CB, bieli ołowiowej przez LW, ochry przez Och, ugru przez Ugr, ultramaryny sztucznej przez Ults, ultramaryny zielonej przez UltG, bieli cynkowej przez ZnW, gipsu przez Gy

66 Badania w różnych pasmach Postać kardynała. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz fluorescencji wzbudzanej UV. Obszary występowania czerwieni żelazowej oznaczono przez FeR, czerni węglowej przez CB, ochry przez Och, ultramaryny sztucznej przez Ults, bieli cynkowej przez ZnW, pobiały wapiennej przez Lim

67 Badania w różnych pasmach Postać muzykanta. (a) Obraz w świetle widzialnym. (b) Obraz reflektografii w podczerwieni. (c) Obraz w kolorowej podczerwieni. (d) Obraz fluorescencji wzbudzanej UV. Obszary występowania czerwieni żelazowej oznaczono przez FeR, czerni węglowej przez CB, minii przez LR, ultramaryny sztucznej przez Ults, ultramaryny zielonej przez UltG, bieli cynkowej przez ZnW, pobiały wapiennej przez Lim
