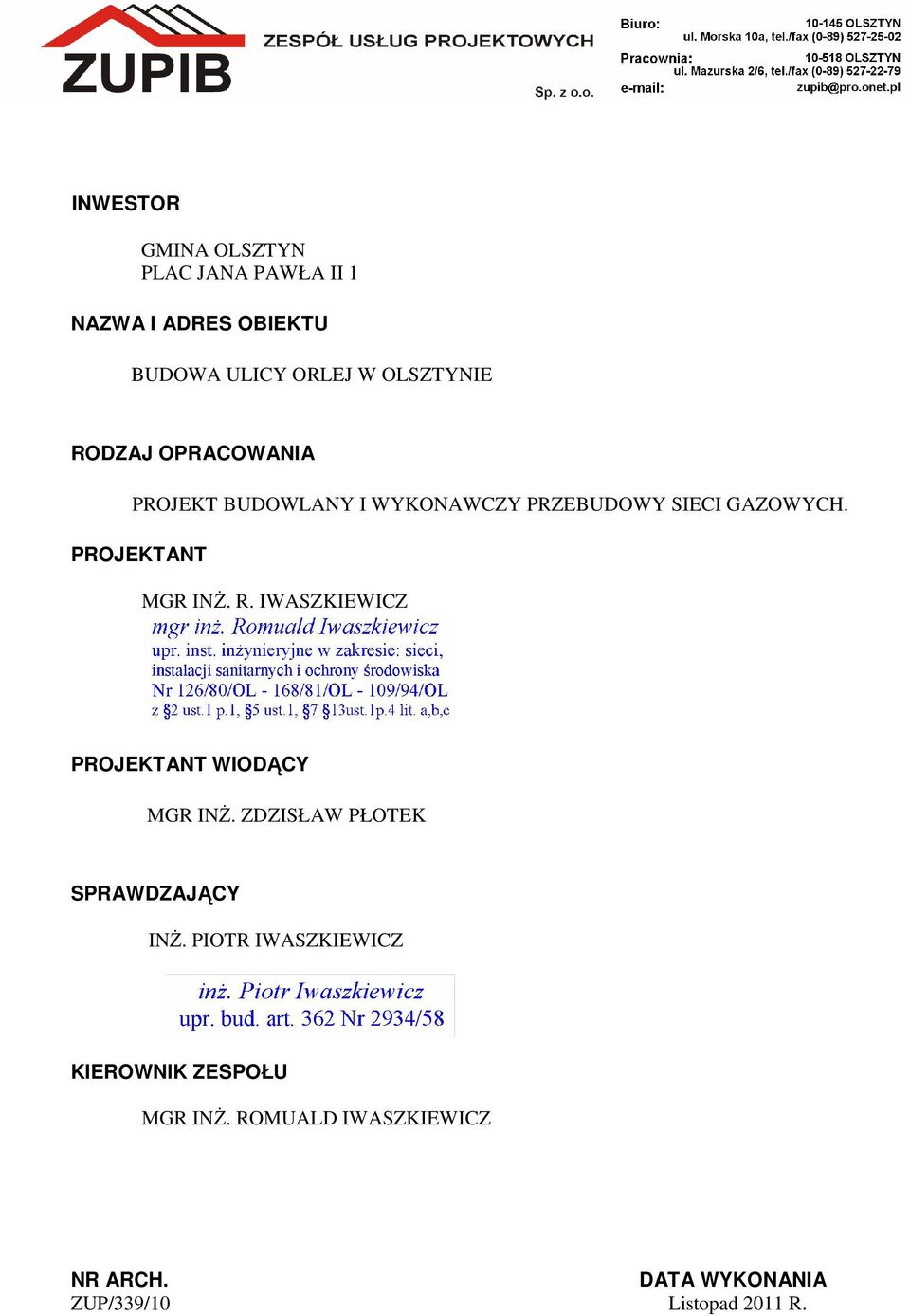

1 INWESTOR GMINA OLSZTYN PLAC JANA PAWŁA II 1 NAZWA I ADRES OBIEKTU BUDOWA ULICY ORLEJ W OLSZTYNIE RODZAJ OPRACOWANIA PROJEKT BUDOWLANY I WYKONAWCZY PRZEBUDOWY SIECI GAZOWYCH. PROJEKTANT MGR INś. R. IWASZKIEWICZ PROJEKTANT WIODĄCY MGR INś. ZDZISŁAW PŁOTEK SPRAWDZAJĄCY INś. PIOTR IWASZKIEWICZ KIEROWNIK ZESPOŁU MGR INś. ROMUALD IWASZKIEWICZ NR ARCH. DATA WYKONANIA ZUP/339/10 Listopad 2011 R.

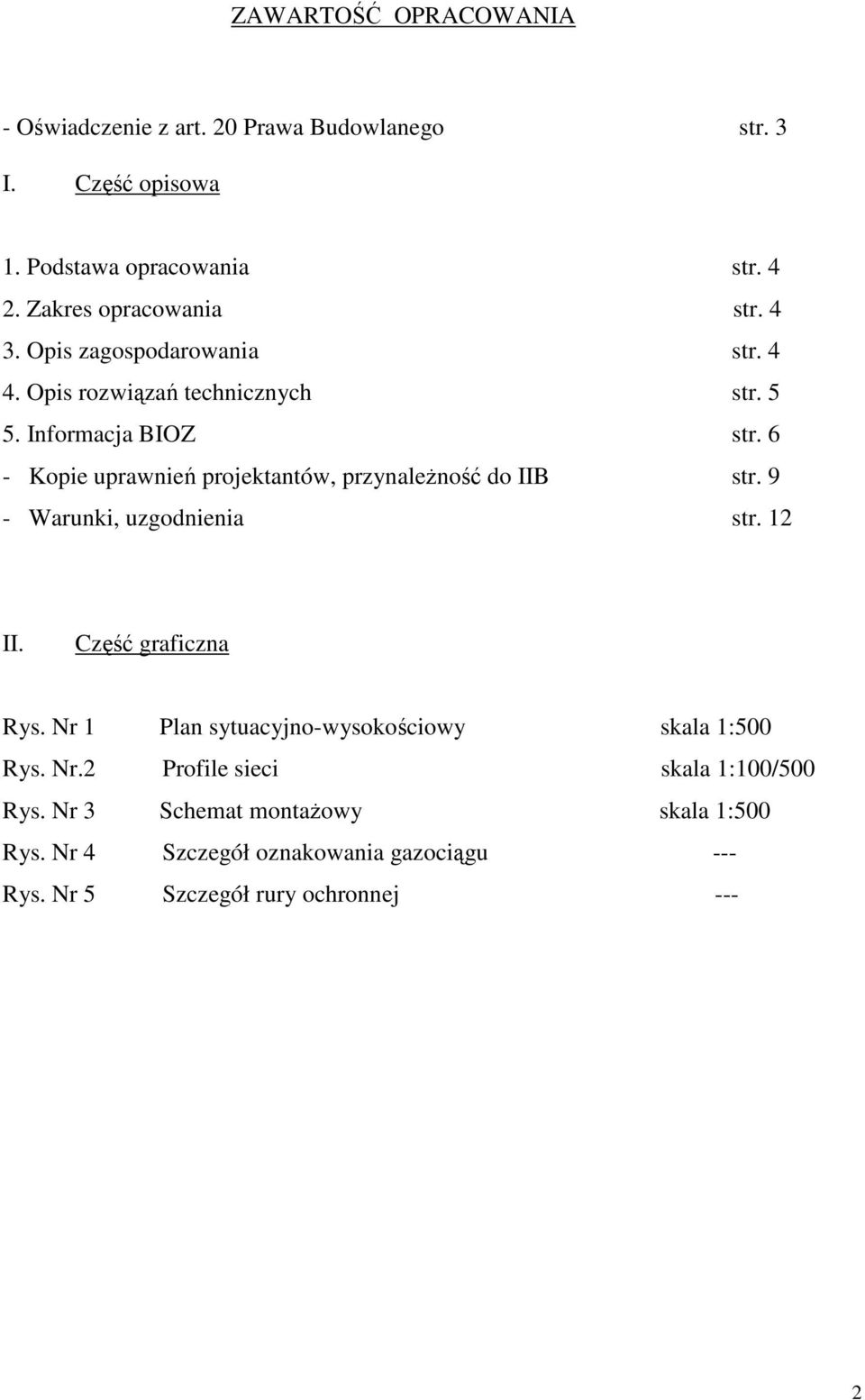

2 ZAWARTOŚĆ OPRACOWANIA - Oświadczenie z art. 20 Prawa Budowlanego str. 3 I. Część opisowa 1. Podstawa opracowania str Zakres opracowania str Opis zagospodarowania str Opis rozwiązań technicznych str Informacja BIOZ str. 6 - Kopie uprawnień projektantów, przynaleŝność do IIB str. 9 - Warunki, uzgodnienia str. 12 II. Część graficzna Rys. Nr 1 Plan sytuacyjno-wysokościowy skala 1:500 Rys. Nr.2 Profile sieci skala 1:100/500 Rys. Nr 3 Schemat montaŝowy skala 1:500 Rys. Nr 4 Szczegół oznakowania gazociągu --- Rys. Nr 5 Szczegół rury ochronnej --- 2

3 OŚWIADCZENIE Zgodnie z art. 20 Prawa Budowlanego oświadczamy, Ŝe projekt budowlano wykonawczy pt: Projekt przebudowy sieci gazowych dla budowy ulicy Orlej w Olsztynie. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdzający: 3

4 O P I S T E C H N I C Z N Y Projekt przebudowy sieci gazowych dla budowy ulicy Orlej w Olsztynie 1. PODSTAWA OPRACOWANIA 1.1. Nr arch ZUP/339/ Projekt drogowy ulicy Orlej opr. ZUPIB z r Projekt zagospodarowania terenu ulicy Orlej opr. ZUPIB z r Zaktualizowana mapa wykonana przez geodetę inŝ. A. Walacika PRYM Sp. z o.o. z r. 2. ZAKRES OPRACOWANIA Opracowanie obejmuje przebudowę sieci gazowych w obrębie projektowanej ulicy Orlej w Olsztynie. Zakres obejmuje przebudowę: - sieci gazowej NC Ø sieci gazowej SC Ø OPIS ZAGOSPODAROWANIA 3.1. Stan istniejący Ulica zlokalizowana jest w zachodniej części miasta, w odległości około 6 km od centrum, na terenie dzielnicy Gutkowo. Ulica Orla posiada przebieg na kierunku wschód-zachód a jej punktem początkowym jest skrzyŝowanie z ul. Sokolą. Po stronie północnej ulicy znajduje się zabudowa jednorodzinna. Ulica jest komunikacyjnie nieurządzona. Nie posiada jezdni a ruch odbywa się po wyjeŝdŝonym pasie terenu.. Realizacja zgodna jest z Miejscowym planem szczegółowym zagospodarowania przestrzennego osiedla Gutkowo w Olsztynie uchwalonym uchwałą Rady Miasta Olsztyn NR XLVI/615/05 z dnia 18 lipca 2005 r Stan prawny Teren, po którym zaprojektowano przebudowę sieci gazowej prowadzonej w pasie drogowym ulic stanowi własność Gminy Olsztyn oraz działka prywatna z podziałem wydzielającym projektowany pas drogowy.. Przedsięwzięcie będzie dotyczyło następujących działek: Dz. Nr /2 - własność prywatna z przeprowadzonym podziałem w granicy pasa drogowego na rzecz Gminy Olsztyn Dz. Nr własność prywatna z przeprowadzeniem rurociągu kanalizacji deszczowej Dz. Nr ,139-27, , /1, własność Gminy Olsztyn Dz. Nr /2, /2, /2, własność Gminy Olsztyn z przeprowadzeniem linii kablowych i kanalizacji deszczowej 4

5 3.3 Stan projektowany. Sieć gazową NC Ø 100 w obrębie ulicy na odcinku 30 m z uwagi na przebieg pod jezdnią przebudowuje się w celu uzyskania przebiegu w pasie drogowym równolegle do krawędzi jezdni oraz do uzyskania skrzyŝowania prostopadłego w miejscu przekroczenia projektowanej ulic. Sieć gazową SC Ø 225 w obrębie ulicy na całym odcinku z uwagi na przebieg pod jezdnią przebudowuje się w celu uzyskania przebiegu w pasie drogowym równolegle do krawędzi jezdni oraz do uzyskania skrzyŝowania prostopadłego w miejscu przekroczenia projektowanej ulic. 4. OPIS ROZWIĄZAŃ TECHNICZNYCH 4.1 SIECI GAZOWE. Sieć gazową NC z rurociągów stalowych DN 100 na odcinku podległym przebudowie projektuje się DN 125 z rur PE-100 SDR 11 łączonych poprzez zgrzewanie doczołowe lub mufy elektrooporowe. Sieć gazową SC DN 225 na odcinku podległym przebudowie projektuje się DN 225 z rur PE-100 SDR 17,6 łączonych poprzez zgrzewanie doczołowe lub mufy elektrooporowe. Połączenia do sieci istniejących poprzez mufy elektrooporowe / rurociągi PE/ i złączki PE/stal / rurociągi stalowe /. Rurociągi układać w gruncie rodzimym na podsypce piaskowej gr. 10 cm. Zasypka piaskiem do naziomu 0,25 m ponad wierzch rury. Wykopy umocnione. Zmiany kierunku systemowe DN 125 PE-100 SDR 11, DN 225 PE-100 SDR 17,6 dostawcy rurociągu łączone j.w. Zasuwę odcinająca na gazociągu DN225 montować dla ciśnienia PN16, wykonanie kołnierzowe z łącznikami kołnierzowymi PE/Stal. Trzpień zasuwy umieścić w skrzynce Ŝeliwnej ustawianej na płycie betonowej i oznakować tabliczką. Nad rurociągiem ułoŝyć taśmę ostrzegawczą Ŝółtą z wtopionym drutem sygnalizacyjnym. Lokalizację zmiany kierunku, rur ochronnych oznaczyć tabliczkami informacyjnymi na słupkach stalowych SkrzyŜowania Na skrzyŝowaniach z projektowanymi ulicami rurociągi zabezpieczyć rurami ochronnymi z rur PE PE-100 SDR 17.6 Rurociąg przewodowy w rurze podpierać płozami typu E/C 25 firmy INTEGRA w rozstawie co 1 m Realizacja prac Włączenie do istniejącego gazociągu Ø 100 NC wykonać z zastosowaniem miejscowych odcięć przepływu gazu / odcięcie dopływu gazu za pomocą kolumny do balonowania + by-pass dn63 mm / lokalizując odcięcie w odległości min 1 m od miejsca włączenia. Prace włączeniowe do sieci z uwagi na wykonywanie robót na czynnych gazociągach naleŝy wykonać w okresie wiosenno-letnim z zachowaniem ciągłości dostaw gazu w porozumieniu z Punktem dystrybucji Gazu w Olsztynie. Rurociąg po wykonaniu poddać próbie ciśnieniowej wg PN-92/M zgodnie z warunkami i standardami Zakładu Gazowniczego. 5

6 Próbę wykonać dla ciśnienia nie mniejszego niŝ iloczyn wsp. 1,5 i maksymalnego ciśnienia roboczego a jednocześnie większemu co najmniej o 0,20 MPa od ciśnienia roboczego. Minimalne ciśnienie próbne nie moŝe być niŝsze od 0,21 MPa, czas przeprowadzenia próby nie krótszy od 24 godzin. Włączenie do istniejącego gazociągu Ø 225 SC wykonać z zastosowaniem miejscowych odcięć przepływu gazu / odcięcie dopływu gazu metodą stop system lub zacisków hydraulicznych + by-pass dn110 mm / lokalizując odcięcie w odległości min 1 m od miejsca włączenia. Prace włączeniowe do sieci z uwagi na wykonywanie robót na czynnych gazociągach naleŝy wykonać w okresie wiosenno-letnim z zachowaniem ciągłości dostaw gazu w porozumieniu z Punktem dystrybucji Gazu w Olsztynie. Rurociąg po wykonaniu poddać próbie ciśnieniowej wg PN-92/M zgodnie z warunkami i standardami Zakładu Gazowniczego. Próbę wykonać dla ciśnienia nie mniejszego niŝ iloczyn wsp. 1,5 i maksymalnego ciśnienia roboczego a jednocześnie większemu co najmniej o 0,20 MPa od ciśnienia roboczego. Minimalne ciśnienie próbne nie moŝe być niŝsze od 0,75 MPa, czas przeprowadzenia próby nie krótszy od 24 godzin. Całość prac wykonać zgodnie z Warunkami Technicznymi Wykonania Robót Budowlano-MontaŜowych oraz wymaganiami dostawcy rurociągów oraz warunkami i wymaganiami Zakładu Gazowniczego Olsztyn. Zachować normatywne odległości projektowanego gazociągu, przyłącza gazu od istniejących i projektowanych urządzeń i obiektów zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 30 lipca 2001 (Dz. U. Nr 97 poz. 1055) i PN-91/M Prace ziemne w obrębie zbliŝeń i skrzyŝowań z uzbrojeniem podziemnym wykonać ręcznie ze szczególną ostroŝnością. O rozpoczęciu robót powiadomić Punkt Dystrybucji Gazu w Olsztynie Przed rozpoczęciem budowy inwestor zobowiązany jest zlecić właściwej jednostce wykonawstwa geodezyjnego lub geodecie miejskiemu (gminnemu) inwentaryzację, podając orientacyjny termin zakończenia pracy. Po wybudowaniu urządzeń podziemnych (przed zasypaniem) zgłosić gotowość do wykonania pomiarów. Warunkiem odbioru będzie dostarczenie 4 egzemplarzy mapy z geodezyjną inwentaryzacją powykonawczą dla Oddziału w Olsztynie. 5. Informacja BIOZ Przedmiotem informacji jest projekt przebudowy sieci gazowych w obrębie projektowanej ulicy Orlej w Olsztynie. 1. Zakres robót. Zakres robót obejmuje przebudowę sieci gazowych niskiego i średniego ciśnienia 2. Kolejność realizacji robót. Prace wykonywano postępująco od miejsca włączeń. Nie ma wymogu zachowania kolejności realizacji robót. 3. Wykaz istniejących obiektów budowlanych. Zagospodarowanie komunikacyjne. Roboty prowadzone w pasie ulicy Orlej o nawierzchni gruntowej o niskiej intensywności ruchu oraz włączeniu do ulicy Sokolej o nawierzchni asfaltowej i średnim natęŝeniu ruchu 6

7 Uzbrojenie. W pasie robót sąsiadującym z ulicą Orloą i Sokolą występują sieci uzbrojenia podziemnego: sieci kanalizacji sanitarnej, sieć wodociągowa, teletechniczne i gazowe niskiego i średniego ciśnienia, kable energetyczne i telekomunikacyjne, napowietrzne linie NN i telkom. Zadrzewienie. Nie występuje.. Budynki, budowle. W pobliŝu pasa roboczego występują budynki jednorodzinne poza pasem drogowym i pasem prowadzonych robót. 4. Planowane roboty. - Wykonanie przebudowy sieci gazowych NC. - Wykonanie przebudowy sieci gazowych SC. 5. Wskazania elementów zagospodarowania działki, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: Na terenie planowanych robót w miejscach podłączeń zlokalizowane są istniejące sieci uzbrojenia podziemnego naniesione na planie lokalizacyjnym projektu. Z uwagi na sposób realizacji robót w rejonie występującego uzbrojenia będzie występowało zagroŝenie wymagające specjalnego wykonywania robót, prace wykonywać zgodnie z wymogami i instrukcjami Zakładu Gazowniczego. W pobliŝu sieci naleŝy wykonać odkrywki próbne wykonując wykop ręcznie dla zainwentaryzowania uzbrojenia podziemnego. 6. Informacje dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia: Roboty budowlane wykonane będą w róŝnorodnym terenie : w obrębie włączenia w sieci czynne ręcznie, poza lokalizacją włączenia mechanicznie. Wykopy wykonywane umocnione. NaleŜy zwrócić uwagę na zgodność warunków uzbrojenia terenu z opisem mapy. Prace włączeniowe do sieci z uwagi na wykonywanie robót na czynnych gazociągach naleŝy wykonać zgodnie z wymogami i instrukcjami Zakładu Gazowniczego. 7. Zalecenia i wymagania w stosunku do Dopuszczających do pracy, instruktaŝ pracowników, środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. Czynności wymagane przy budowie sieci Nadzór bezpośredni Wykonawcy jest odpowiedzialny za dopuszczanie do pracy odpowiednio przygotowanych i wyposaŝonych pracowników. W szczególności dotyczy to wyposaŝenia w odzieŝ ochronną, narzędzia ręczne i elektronarzędzia oraz pozostały sprzęt drobny. KaŜdy sprzęt musi być sprawny i z aktualnymi atestami oraz badaniami. 7

8 7.2. KaŜdy pracownik winien posiadać aktualne badania lekarskie oraz aktualne szkolenie BHP odpowiednie do zajmowanego stanowiska pracy (zgodnie z Rozporządzeniem Ministra Pracy i Polityki Socjalnej). Kopie dokumentów potwierdzających prowadzone szkolenia winny znajdować się na terenie budowy Nadzór Wykonawców prowadzi całą niezbędną dokumentację dotyczącą przeprowadzania szkoleń stanowiskowych podległych pracowników Wszyscy pracownicy budowy winni być zapoznani z planem BIOZ jak równieŝ być zapoznani z występującymi zagroŝeniami i oceną ryzyka zawodowego. Fakt przeszkolenia i zapoznania z tym pracownicy potwierdzają podpisem w ksiąŝce szkoleń Nadzór poszczególnych Wykonawców winien posiadać na terenie budowy pełną informację odnośnie zdolności do pracy i ewentualnie ograniczeń dla poszczególnych pracowników oraz dokumenty potwierdzające posiadanie przez pracowników uprawnień do wykonywania czynności w ramach wykonywanych obowiązków Nadzór nad prowadzonymi pracami. Nadzór nad prowadzonymi pracami sprawuje Kierownik Budowy a takŝe Brygadziści kaŝdy w zakresie swoich obowiązków i w swoim zakresie działania. Do obowiązków Kierownika Budowy naleŝy systematyczne kontrolowanie prowadzonych prac, a stwierdzone uchybienia i wydawane w tym zakresie polecenia będą odnotowywane w dzienniku BHP. Nadzór na budowie odpowiada za bezpieczną organizację prac zgodnie z planem BIOZ i obowiązującymi przepisami oraz za przestrzeganie przepisów i zasad przez podległych im pracowników. 8
