1 2012 POMPY CIEPŁA DLA SYSTEMÓW GRZEWCZYCH AQUAGOR TERRAGOR AEROGOR

2 WSTĘP Sposób na przyjemnie ciepły dom, który podpowiada nam sama natura. Ciepło to energia, a energia jest wszędzie wokół nas. Przyroda jest jednym z kluczowych źródeł energii o fundamentalnym znaczeniu dla naszej przyszłości. Dzięki nowoczesnej, zaawansowanej technologii odnawialne źródła energii, takie jak powietrze, woda i ziemia, są dziś dostępne dosłownie w każdej chwili. Czasem chwila decyduje o przyszłości. Decyzja o zastosowaniu pompy ciepła jest wyrazem troski o lepsze warunki życia. Dla nas i przyszłych pokoleń. Zmniejszamy zużycie energii, redukujemy koszty ogrzewania i zanieczyszczenie środowiska, a ciepło na zawsze zostaje w domu.

3 POMPY CIEPŁA 3

4 KAZALO System ogrzewania oparty na pompie ciepła to niezawodność i oszczędność energii. Około 3/4 niezbędnej energii można pozyskać za darmo z najbliższego otoczenia, a to obniża koszty ogrzewania o %. Niech was nie przeraża początkowy koszt inwestycji zwróci się najpóźniej w ciągu 7 lat! BEZPIECZNY I OSZCZĘDNY SPOSÓB NA WYGODNY DOM I LEPSZĄ PRZYSZŁOŚĆ.

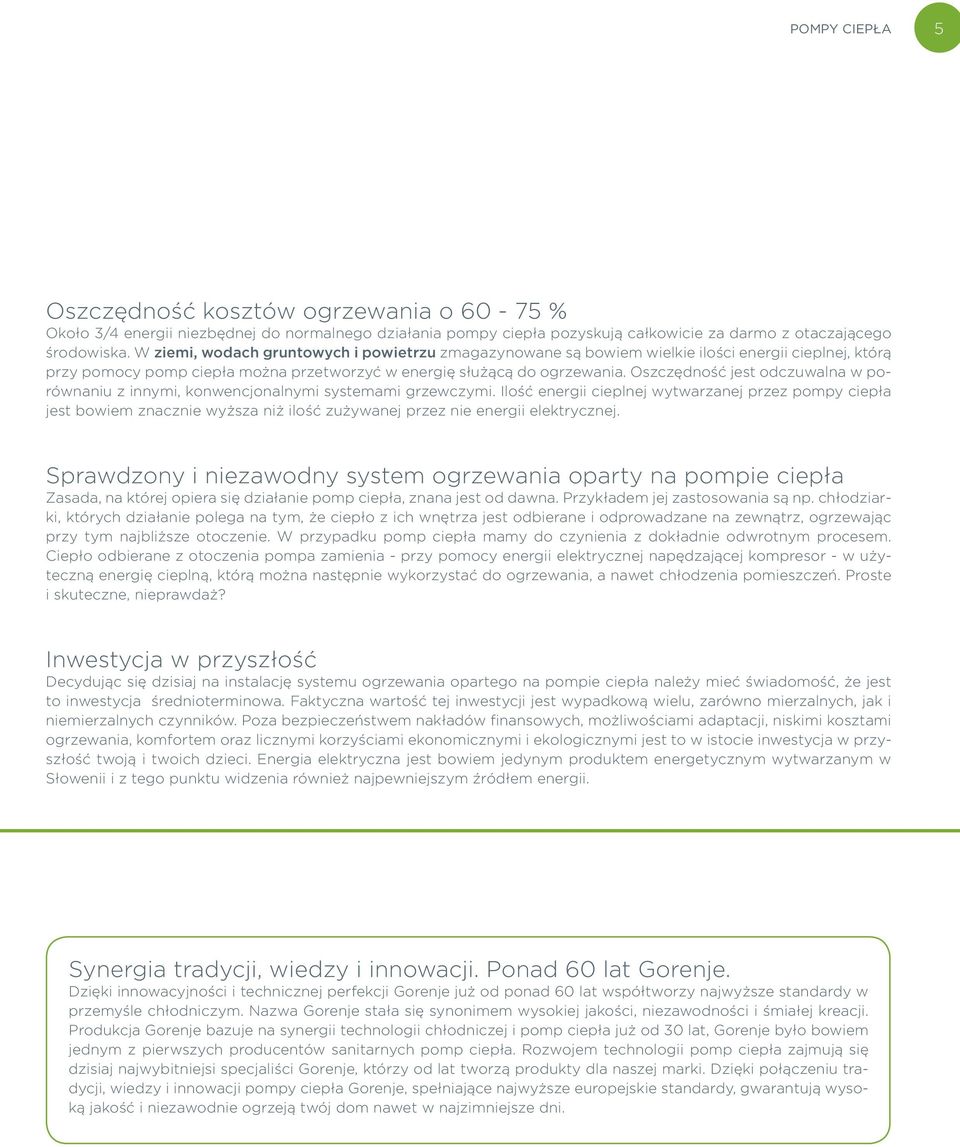

5 POMPY CIEPŁA 5 Oszczędność kosztów ogrzewania o % Około 3/4 energii niezbędnej do normalnego działania pompy ciepła pozyskują całkowicie za darmo z otaczającego środowiska. W ziemi, wodach gruntowych i powietrzu zmagazynowane są bowiem wielkie ilości energii cieplnej, którą przy pomocy pomp ciepła można przetworzyć w energię służącą do ogrzewania. Oszczędność jest odczuwalna w porównaniu z innymi, konwencjonalnymi systemami grzewczymi. Ilość energii cieplnej wytwarzanej przez pompy ciepła jest bowiem znacznie wyższa niż ilość zużywanej przez nie energii elektrycznej. Sprawdzony i niezawodny system ogrzewania oparty na pompie ciepła Zasada, na której opiera się działanie pomp ciepła, znana jest od dawna. Przykładem jej zastosowania są np. chłodziarki, których działanie polega na tym, że ciepło z ich wnętrza jest odbierane i odprowadzane na zewnątrz, ogrzewając przy tym najbliższe otoczenie. W przypadku pomp ciepła mamy do czynienia z dokładnie odwrotnym procesem. Ciepło odbierane z otoczenia pompa zamienia - przy pomocy energii elektrycznej napędzającej kompresor - w użyteczną energię cieplną, którą można następnie wykorzystać do ogrzewania, a nawet chłodzenia pomieszczeń. Proste i skuteczne, nieprawdaż? Inwestycja w przyszłość Decydując się dzisiaj na instalację systemu ogrzewania opartego na pompie ciepła należy mieć świadomość, że jest to inwestycja średnioterminowa. Faktyczna wartość tej inwestycji jest wypadkową wielu, zarówno mierzalnych, jak i niemierzalnych czynników. Poza bezpieczeństwem nakładów finansowych, możliwościami adaptacji, niskimi kosztami ogrzewania, komfortem oraz licznymi korzyściami ekonomicznymi i ekologicznymi jest to w istocie inwestycja w przyszłość twoją i twoich dzieci. Energia elektryczna jest bowiem jedynym produktem energetycznym wytwarzanym w Słowenii i z tego punktu widzenia również najpewniejszym źródłem energii. Synergia tradycji, wiedzy i innowacji. Ponad 60 lat Gorenje. Dzięki innowacyjności i technicznej perfekcji Gorenje już od ponad 60 lat współtworzy najwyższe standardy w przemyśle chłodniczym. Nazwa Gorenje stała się synonimem wysokiej jakości, niezawodności i śmiałej kreacji. Produkcja Gorenje bazuje na synergii technologii chłodniczej i pomp ciepła już od 30 lat, Gorenje było bowiem jednym z pierwszych producentów sanitarnych pomp ciepła. Rozwojem technologii pomp ciepła zajmują się dzisiaj najwybitniejsi specjaliści Gorenje, którzy od lat tworzą produkty dla naszej marki. Dzięki połączeniu tradycji, wiedzy i innowacji pompy ciepła Gorenje, spełniające najwyższe europejskie standardy, gwarantują wysoką jakość i niezawodnie ogrzeją twój dom nawet w najzimniejsze dni.

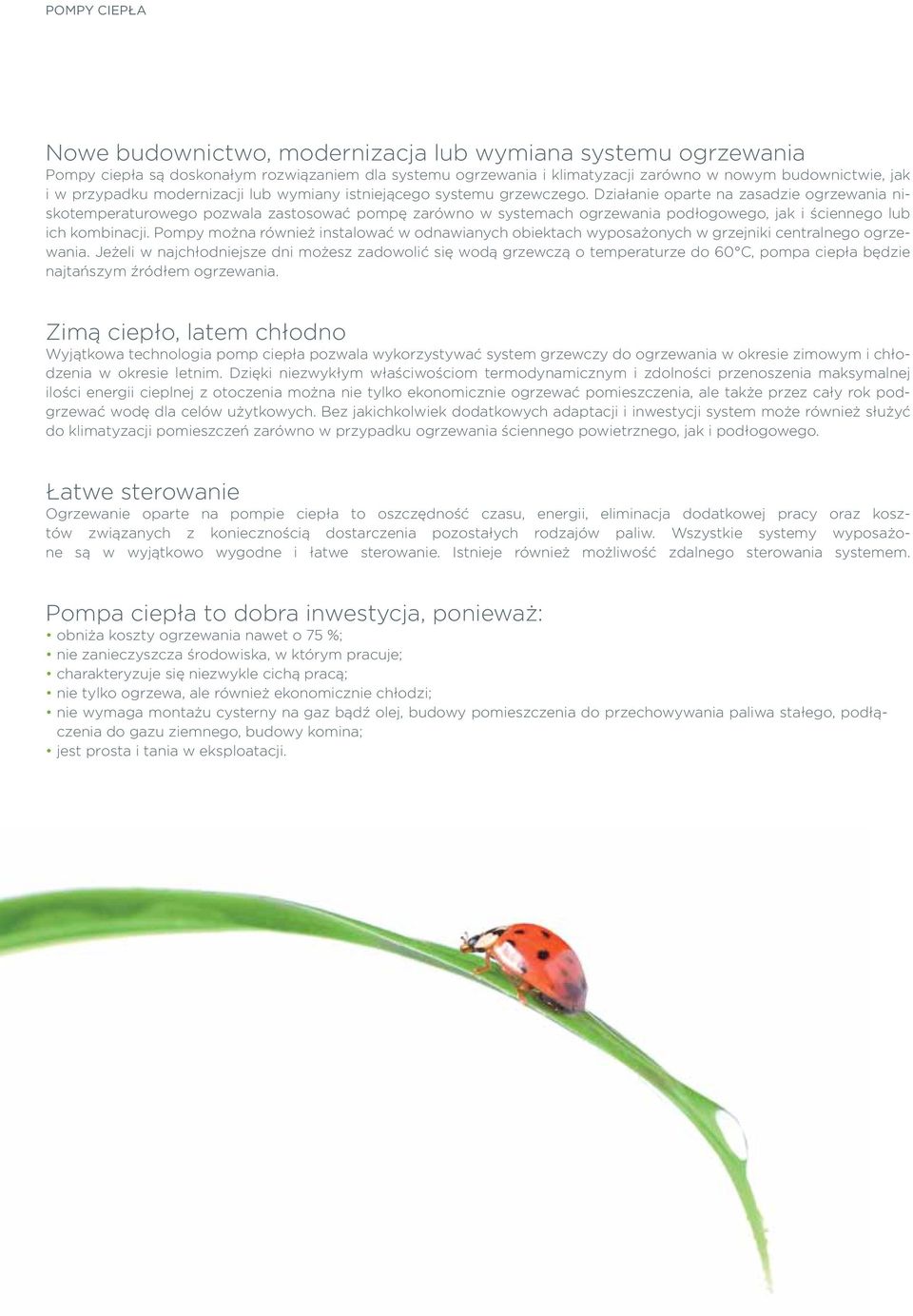

6 POMPY CIEPŁA Nowe budownictwo, modernizacja lub wymiana systemu ogrzewania Pompy ciepła są doskonałym rozwiązaniem dla systemu ogrzewania i klimatyzacji zarówno w nowym budownictwie, jak i w przypadku modernizacji lub wymiany istniejącego systemu grzewczego. Działanie oparte na zasadzie ogrzewania niskotemperaturowego pozwala zastosować pompę zarówno w systemach ogrzewania podłogowego, jak i ściennego lub ich kombinacji. Pompy można również instalować w odnawianych obiektach wyposażonych w grzejniki centralnego ogrzewania. Jeżeli w najchłodniejsze dni możesz zadowolić się wodą grzewczą o temperaturze do 60 C, pompa ciepła będzie najtańszym źródłem ogrzewania. Zimą ciepło, latem chłodno Wyjątkowa technologia pomp ciepła pozwala wykorzystywać system grzewczy do ogrzewania w okresie zimowym i chłodzenia w okresie letnim. Dzięki niezwykłym właściwościom termodynamicznym i zdolności przenoszenia maksymalnej ilości energii cieplnej z otoczenia można nie tylko ekonomicznie ogrzewać pomieszczenia, ale także przez cały rok podgrzewać wodę dla celów użytkowych. Bez jakichkolwiek dodatkowych adaptacji i inwestycji system może również służyć do klimatyzacji pomieszczeń zarówno w przypadku ogrzewania ściennego powietrznego, jak i podłogowego. Łatwe sterowanie Ogrzewanie oparte na pompie ciepła to oszczędność czasu, energii, eliminacja dodatkowej pracy oraz kosztów związanych z koniecznością dostarczenia pozostałych rodzajów paliw. Wszystkie systemy wyposażone są w wyjątkowo wygodne i łatwe sterowanie. Istnieje również możliwość zdalnego sterowania systemem. Pompa ciepła to dobra inwestycja, ponieważ: obniża koszty ogrzewania nawet o 75 %; nie zanieczyszcza środowiska, w którym pracuje; charakteryzuje się niezwykle cichą pracą; nie tylko ogrzewa, ale również ekonomicznie chłodzi; nie wymaga montażu cysterny na gaz bądź olej, budowy pomieszczenia do przechowywania paliwa stałego, podłączenia do gazu ziemnego, budowy komina; jest prosta i tania w eksploatacji.

7 POMPY CIEPŁA 7 Minimalne koszty ogrzewania W porównaniu z konkurencyjnymi systemami ogrzewania pompy ciepła są bardzo ekonomiczne, o czym świadczy fakt, że zużywają nawet trzykrotnie mniej energii prymarnej, niż np. kotły gazowe lub olejowe. Około 75% energii grzewczej pomp pochodzi bezpośrednio ze środowiska i jest pozyskiwane za darmo, dlatego też pompy potrzebują zaledwie 25% energii w postaci energii elektrycznej do osiągnięcia 100% wyjściowej mocy grzania. Również pod względem nakładów inwestycyjnych pompy ciepła są porównywalne z konkurencyjnymi systemami ogrzewania, ponieważ nie wymagają one instalacji dodatkowych elementów systemu, takich jak cysterny na olej lub gaz ani budowy komina, zaś koszty utrzymania są znacznie niższe. Wykres 1.1. KOSZTY ENERGII Powyższy diagram prezentuje porównanie kosztów eksploatacji urządzenia grzewczego na olej opałowy i pompy ciepła w okresie ich żywotności. Wykres 1.2. PREZENTACJA CELOWOŚCI INWESTYCJI W POMPĘ CIEPŁA W przypadku pompy ciepła wyjściowe koszty inwestycji są wyższe, jednak niższe koszty zużycia energii w skali roku sprawiają, że koszty inwestycji równoważą się w okresie krótszym niż 7 lat. W kolejnych latach eksploatacji system oparty na pompie ciepła przynosi wzrost oszczędności w porównaniu z ogrzewaniem olejowym (pole oznaczone szarym kolorem).

8 KAZALO Pompa ciepła to zaawansowany technologicznie system, przystosowany do wykorzystywania odnawialnych źródeł energii. Jego zaletą jest zdolność odbierania ciepła z otaczającego powietrza, wód gruntowych lub gruntu. Ze względu na rodzaj źródła energii wyróżniamy następujące typy pomp: powietrze/woda, woda/woda i ziemia/woda. DZIAŁANIE POMP CIEPŁA

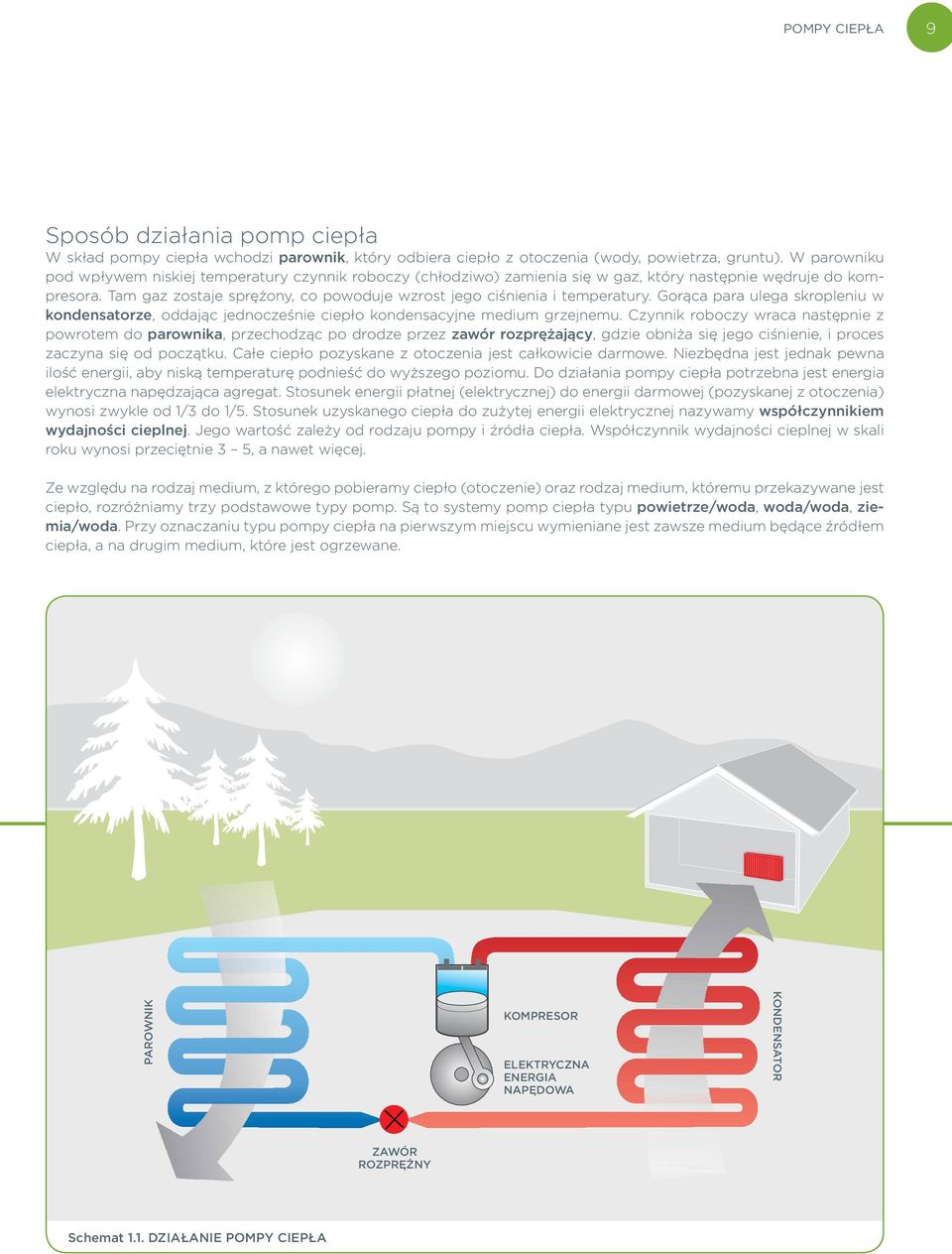

9 POMPY CIEPŁA 9 Sposób działania pomp ciepła W skład pompy ciepła wchodzi parownik, który odbiera ciepło z otoczenia (wody, powietrza, gruntu). W parowniku pod wpływem niskiej temperatury czynnik roboczy (chłodziwo) zamienia się w gaz, który następnie wędruje do kompresora. Tam gaz zostaje sprężony, co powoduje wzrost jego ciśnienia i temperatury. Gorąca para ulega skropleniu w kondensatorze, oddając jednocześnie ciepło kondensacyjne medium grzejnemu. Czynnik roboczy wraca następnie z powrotem do parownika, przechodząc po drodze przez zawór rozprężający, gdzie obniża się jego ciśnienie, i proces zaczyna się od początku. Całe ciepło pozyskane z otoczenia jest całkowicie darmowe. Niezbędna jest jednak pewna ilość energii, aby niską temperaturę podnieść do wyższego poziomu. Do działania pompy ciepła potrzebna jest energia elektryczna napędzająca agregat. Stosunek energii płatnej (elektrycznej) do energii darmowej (pozyskanej z otoczenia) wynosi zwykle od 1/3 do 1/5. Stosunek uzyskanego ciepła do zużytej energii elektrycznej nazywamy współczynnikiem wydajności cieplnej. Jego wartość zależy od rodzaju pompy i źródła ciepła. Współczynnik wydajności cieplnej w skali roku wynosi przeciętnie 3 5, a nawet więcej. Ze względu na rodzaj medium, z którego pobieramy ciepło (otoczenie) oraz rodzaj medium, któremu przekazywane jest ciepło, rozróżniamy trzy podstawowe typy pomp. Są to systemy pomp ciepła typu powietrze/woda, woda/woda, ziemia/woda. Przy oznaczaniu typu pompy ciepła na pierwszym miejscu wymieniane jest zawsze medium będące źródłem ciepła, a na drugim medium, które jest ogrzewane. PAROWNIK KOMPRESOR ELEKTRYCZNA ENERGIA NAPĘDOWA KONDENSATOR ZAWÓR ROZPRĘŻNY Schemat 1.1. DZIAŁANIE POMPY CIEPŁA

10 TOPLOTNE ČRPALKE - VODA/VODA

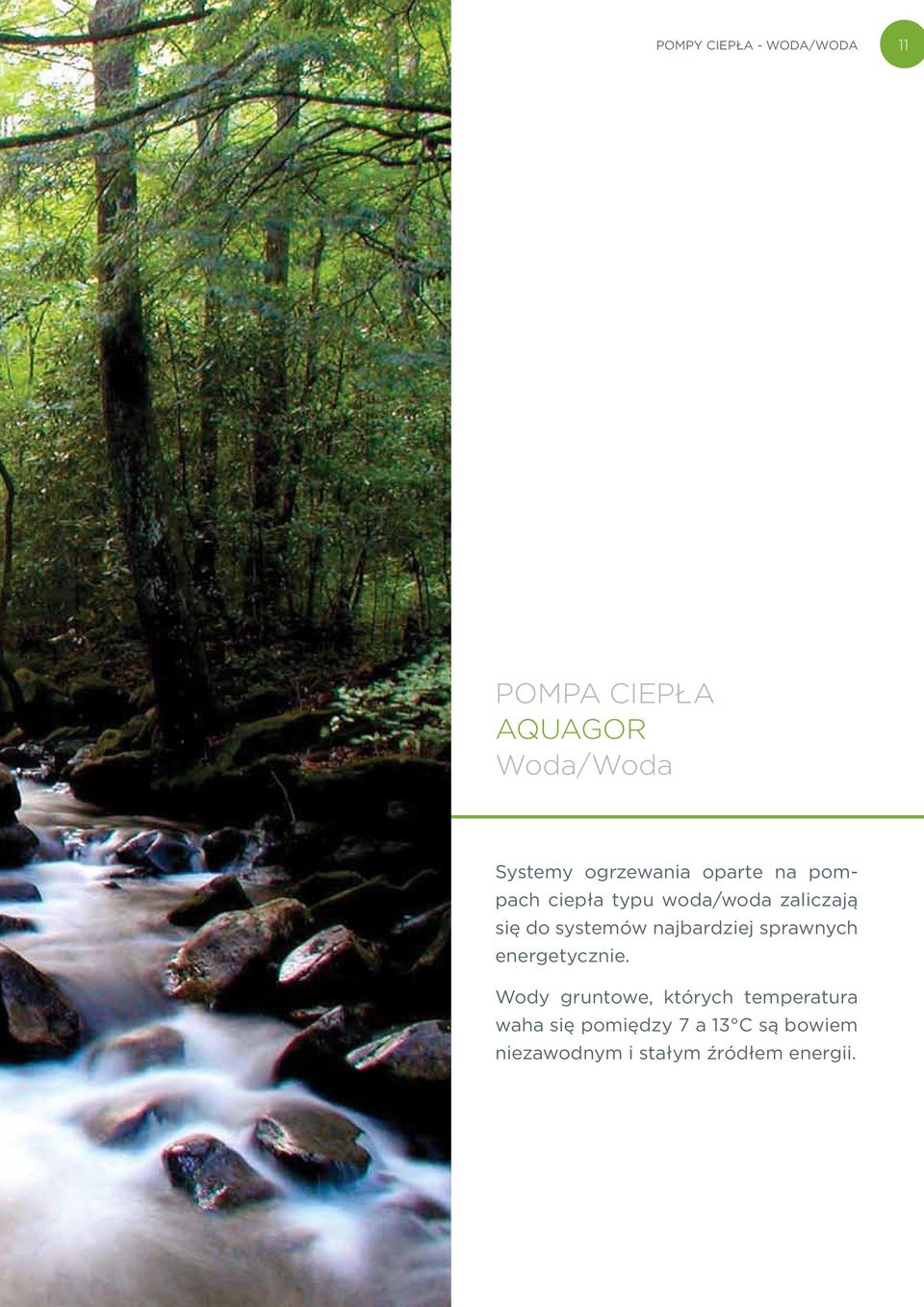

11 POMPY CIEPŁA - WODA/WODA 11 POMPA CIEPŁA AQUAGOR Woda/Woda Systemy ogrzewania oparte na pompach ciepła typu woda/woda zaliczają się do systemów najbardziej sprawnych energetycznie. Wody gruntowe, których temperatura waha się pomiędzy 7 a 13 C są bowiem niezawodnym i stałym źródłem energii.

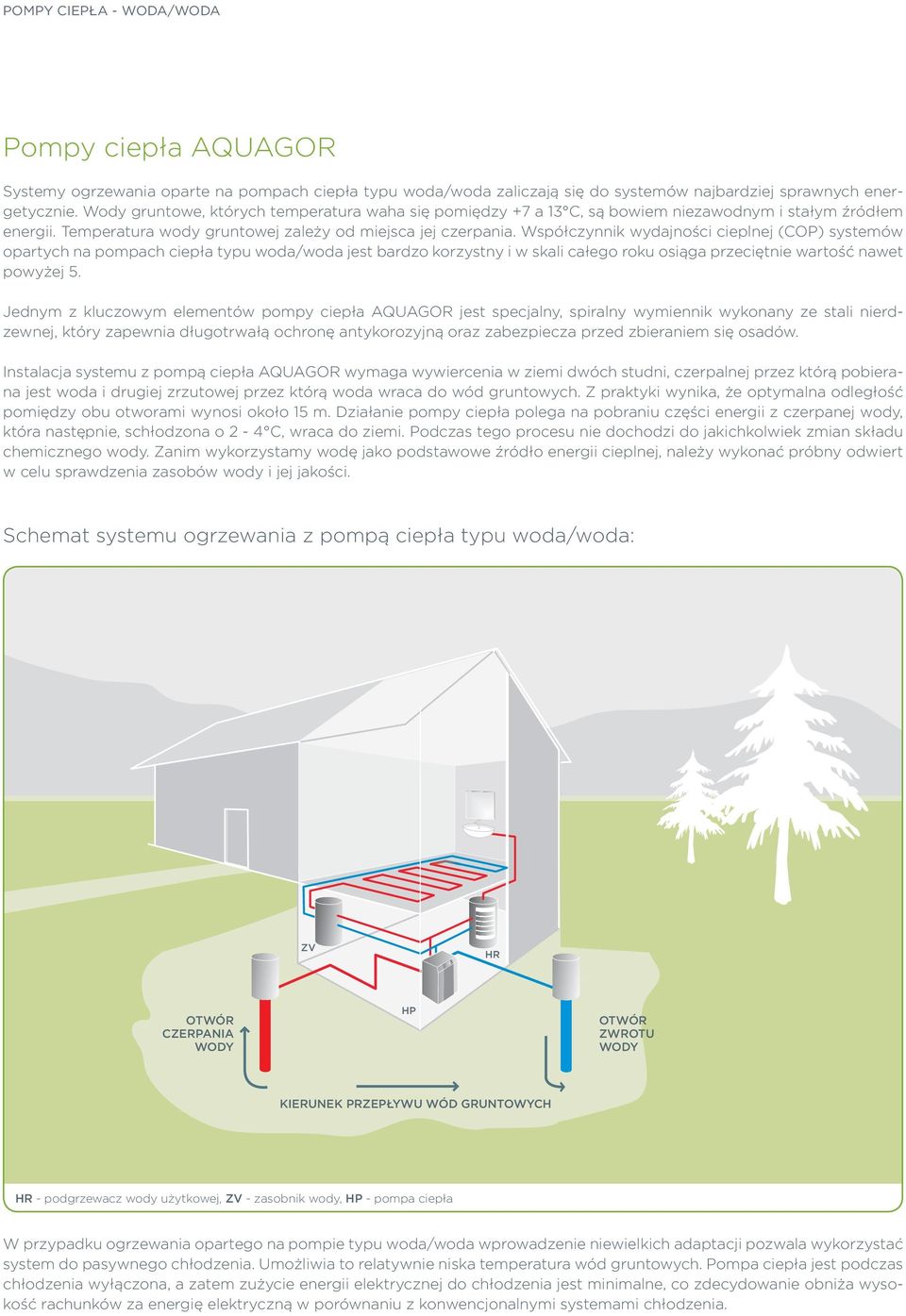

12 POMPY CIEPŁA - WODA/WODA Pompy ciepła AQUAGOR Systemy ogrzewania oparte na pompach ciepła typu woda/woda zaliczają się do systemów najbardziej sprawnych energetycznie. Wody gruntowe, których temperatura waha się pomiędzy +7 a 13 C, są bowiem niezawodnym i stałym źródłem energii. Temperatura wody gruntowej zależy od miejsca jej czerpania. Współczynnik wydajności cieplnej (COP) systemów opartych na pompach ciepła typu woda/woda jest bardzo korzystny i w skali całego roku osiąga przeciętnie wartość nawet powyżej 5. Jednym z kluczowym elementów pompy ciepła AQUAGOR jest specjalny, spiralny wymiennik wykonany ze stali nierdzewnej, który zapewnia długotrwałą ochronę antykorozyjną oraz zabezpiecza przed zbieraniem się osadów. Instalacja systemu z pompą ciepła AQUAGOR wymaga wywiercenia w ziemi dwóch studni, czerpalnej przez którą pobierana jest woda i drugiej zrzutowej przez którą woda wraca do wód gruntowych. Z praktyki wynika, że optymalna odległość pomiędzy obu otworami wynosi około 15 m. Działanie pompy ciepła polega na pobraniu części energii z czerpanej wody, która następnie, schłodzona o 2-4 C, wraca do ziemi. Podczas tego procesu nie dochodzi do jakichkolwiek zmian składu chemicznego wody. Zanim wykorzystamy wodę jako podstawowe źródło energii cieplnej, należy wykonać próbny odwiert w celu sprawdzenia zasobów wody i jej jakości. Schemat systemu ogrzewania z pompą ciepła typu woda/woda: ZV HR OTWÓR CZERPANIA WODY HP OTWÓR ZWROTU WODY KIERUNEK PRZEPŁYWU WÓD GRUNTOWYCH HR - podgrzewacz wody użytkowej, ZV - zasobnik wody, HP - pompa ciepła W przypadku ogrzewania opartego na pompie typu woda/woda wprowadzenie niewielkich adaptacji pozwala wykorzystać system do pasywnego chłodzenia. Umożliwia to relatywnie niska temperatura wód gruntowych. Pompa ciepła jest podczas chłodzenia wyłączona, a zatem zużycie energii elektrycznej do chłodzenia jest minimalne, co zdecydowanie obniża wysokość rachunków za energię elektryczną w porównaniu z konwencjonalnymi systemami chłodzenia.

13 POMPY CIEPŁA - WODA/WODA 13 Parametry techniczne pompy ciepła AQUAGOR Model HP 7 WW HP 9 WW HP 12 WW HP 14 WW HP 18 WW Wymiary (WxSzxG) mm 935x654x x654x x654x x654x x654x580 Masa kg Temperatura wody grzewczej do C Moc grzewcza* kw 6,4 8,4 11,6 14,2 17,7 Moc znamionowa* kw 1,21 1,56 2,15 2,63 3,16 Współczynnik wydajności cieplnej COP* / 5,3 5,4 5,4 5,4 5,6 Czynnik chłodzący / R407C R407C R407C R407C R407C *Mierzone dla parametrów Woda-Woda W10/W35; wg normy EN jednostka kontrolno-sterująca 2 kondensator 3 parownik 4 kompresor 5 zawór rozprężający KLUCZOWE INFORMACJE: Minimalna temperatura wody gruntowej 7 C. Instalacja HP w suchym pomieszczeniu o temperaturze powyżej 0 C. Możliwość ogrzewania, chłodzenia i przygotowania wody użytkowej. Dostępność źródła w ciągu całego roku. Monowalentny tryb pracy. Łatwe sterowanie przy pomocy wysoko wydajnej elektroniki. Możliwość dwóch niezależnych obiegów hydraulicznych. Możliwość chłodzenia pasywnego.

14 TOPLOTNE ČRPALKE - VODA/VODA

15 POMPY CIEPŁA - ZIEMIA/WODA 15 POMPA CIEPŁA TERRAGOR Ziemia/Woda Pompy ciepła ziemia/woda wykorzystują ciepło pochodzące z ziemi, która magazynuje ogromną ilość energii docierającą do jej powierzchni za pośrednictwem wody deszczowej i promieni słonecznych. Energię tę można czerpać z ziemi w sposób ciągły za pomocą dwóch dostępnych systemów: kolektorów gruntowych i gruntowych wymienników ciepła (geosond).

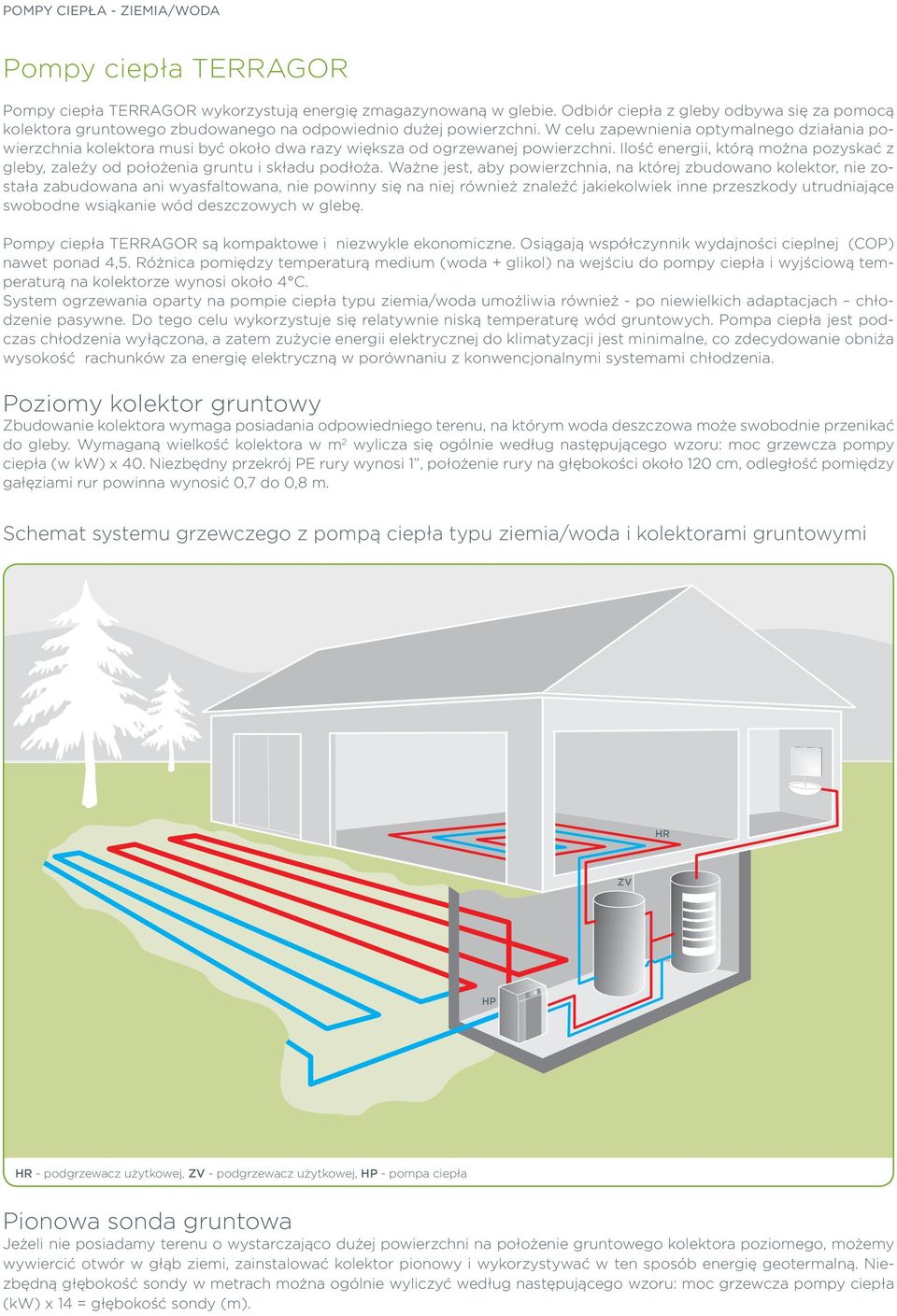

16 POMPY CIEPŁA - ZIEMIA/WODA Pompy ciepła TERRAGOR Pompy ciepła TERRAGOR wykorzystują energię zmagazynowaną w glebie. Odbiór ciepła z gleby odbywa się za pomocą kolektora gruntowego zbudowanego na odpowiednio dużej powierzchni. W celu zapewnienia optymalnego działania powierzchnia kolektora musi być około dwa razy większa od ogrzewanej powierzchni. Ilość energii, którą można pozyskać z gleby, zależy od położenia gruntu i składu podłoża. Ważne jest, aby powierzchnia, na której zbudowano kolektor, nie została zabudowana ani wyasfaltowana, nie powinny się na niej również znaleźć jakiekolwiek inne przeszkody utrudniające swobodne wsiąkanie wód deszczowych w glebę. Pompy ciepła TERRAGOR są kompaktowe i niezwykle ekonomiczne. Osiągają współczynnik wydajności cieplnej (COP) nawet ponad 4,5. Różnica pomiędzy temperaturą medium (woda + glikol) na wejściu do pompy ciepła i wyjściową temperaturą na kolektorze wynosi około 4 C. System ogrzewania oparty na pompie ciepła typu ziemia/woda umożliwia również - po niewielkich adaptacjach chłodzenie pasywne. Do tego celu wykorzystuje się relatywnie niską temperaturę wód gruntowych. Pompa ciepła jest podczas chłodzenia wyłączona, a zatem zużycie energii elektrycznej do klimatyzacji jest minimalne, co zdecydowanie obniża wysokość rachunków za energię elektryczną w porównaniu z konwencjonalnymi systemami chłodzenia. Poziomy kolektor gruntowy Zbudowanie kolektora wymaga posiadania odpowiedniego terenu, na którym woda deszczowa może swobodnie przenikać do gleby. Wymaganą wielkość kolektora w m 2 wylicza się ogólnie według następującego wzoru: moc grzewcza pompy ciepła (w kw) x 40. Niezbędny przekrój PE rury wynosi 1, położenie rury na głębokości około 120 cm, odległość pomiędzy gałęziami rur powinna wynosić 0,7 do 0,8 m. Schemat systemu grzewczego z pompą ciepła typu ziemia/woda i kolektorami gruntowymi HR ZV HP HR - podgrzewacz użytkowej, ZV - podgrzewacz użytkowej, HP - pompa ciepła Pionowa sonda gruntowa Jeżeli nie posiadamy terenu o wystarczająco dużej powierzchni na położenie gruntowego kolektora poziomego, możemy wywiercić otwór w głąb ziemi, zainstalować kolektor pionowy i wykorzystywać w ten sposób energię geotermalną. Niezbędną głębokość sondy w metrach można ogólnie wyliczyć według następującego wzoru: moc grzewcza pompy ciepła (kw) x 14 = głębokość sondy (m).

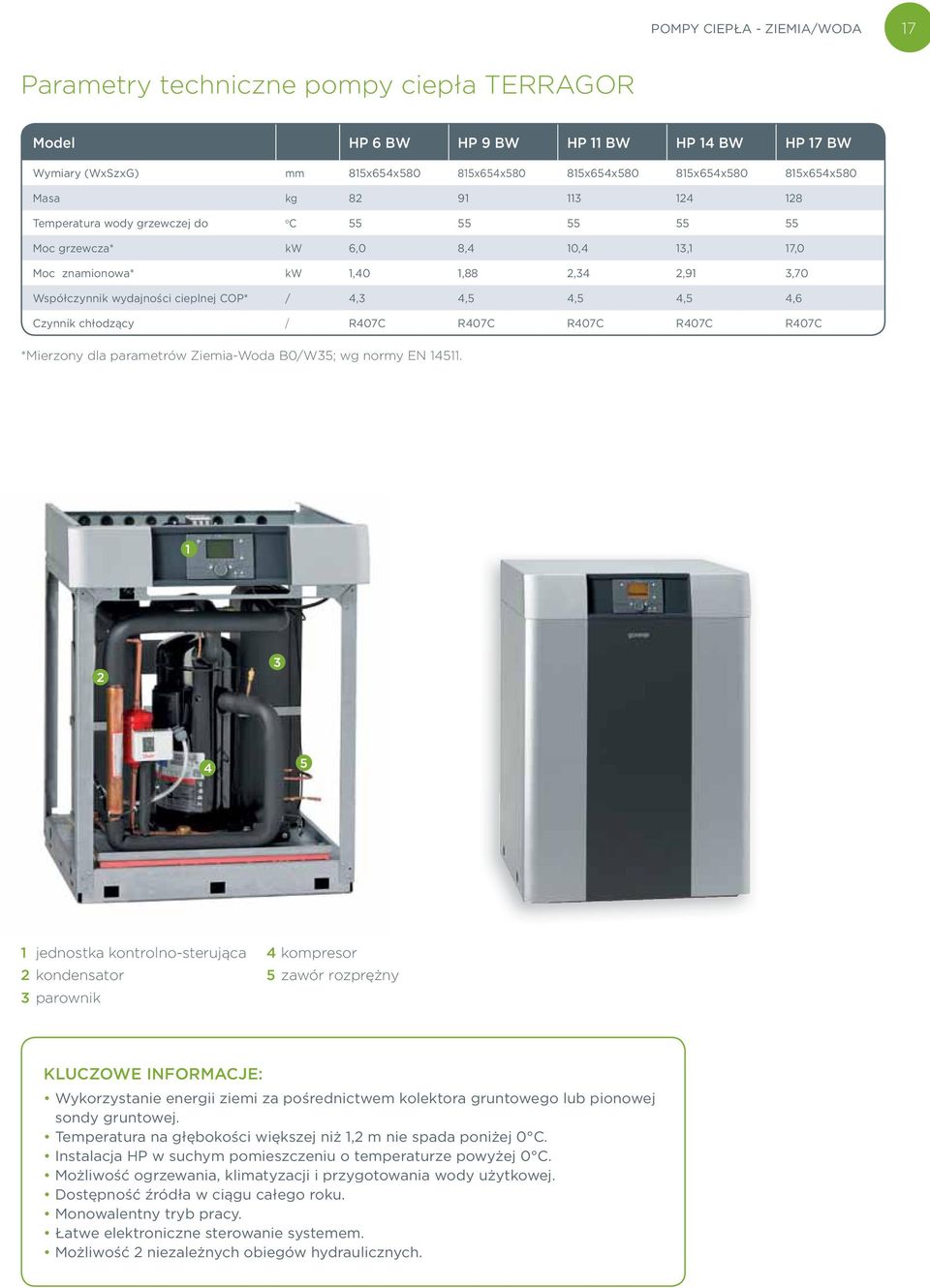

17 POMPY CIEPŁA - ZIEMIA/WODA 17 Parametry techniczne pompy ciepła TERRAGOR Model HP 6 BW HP 9 BW HP 11 BW HP 14 BW HP 17 BW Wymiary (WxSzxG) mm 815x654x x654x x654x x654x x654x580 Masa kg Temperatura wody grzewczej do o C Moc grzewcza* kw 6,0 8,4 10,4 13,1 17,0 Moc znamionowa* kw 1,40 1,88 2,34 2,91 3,70 Współczynnik wydajności cieplnej COP* / 4,3 4,5 4,5 4,5 4,6 Czynnik chłodzący / R407C R407C R407C R407C R407C *Mierzony dla parametrów Ziemia-Woda B0/W35; wg normy EN jednostka kontrolno-sterująca 2 kondensator 3 parownik 4 kompresor 5 zawór rozprężny KLUCZOWE INFORMACJE: Wykorzystanie energii ziemi za pośrednictwem kolektora gruntowego lub pionowej sondy gruntowej. Temperatura na głębokości większej niż 1,2 m nie spada poniżej 0 C. Instalacja HP w suchym pomieszczeniu o temperaturze powyżej 0 C. Możliwość ogrzewania, klimatyzacji i przygotowania wody użytkowej. Dostępność źródła w ciągu całego roku. Monowalentny tryb pracy. Łatwe elektroniczne sterowanie systemem. Możliwość 2 niezależnych obiegów hydraulicznych.

18 TOPLOTNE ČRPALKE - VODA/VODA

19 POMPY CIEPŁA - POWIETRZE/WODA 19 POMPA CIEPŁA AEROGOR Powietrze/Woda Pompy ciepła typu powietrze/woda wykorzystują energię zmagazynowaną w otaczającym powietrzu. Pompy te działają w temperaturach do 20 C. Odbiór ciepła z powietrza jest bardzo łatwy, więc montaż jednostki zewnętrznej również nie nastręcza żadnych trudności. Instalacja zajmuje niewiele czasu, a ingerencja w otoczenie jest nieznaczna.

20 POMPY CIEPŁA - POWIETRZE/WODA Pompy ciepła AEROGOR Pompy ciepła typu powietrze/woda wykorzystują energię zmagazynowaną w otaczającym powietrzu. Pompy te wykazują się efektywnością działania nawet w temperaturach sięgających -20 C. W odróżnieniu od innych typów pomp instalacja odbywa się szybko, a ingerencja w otoczenie jest niewielka. Wysokiej jakości wykonanie oraz techniczna perfekcja sprawiają, że pompy te są niezwykle sprawne energetycznie. Cichy wentylator osiowy zasysa duże ilości powietrza za pośrednictwem parownika, który zainstalowany jest na wolnym powietrzu, poza budynkiem, w którym znajduje się agregat pompy ciepła. Rozwiązanie polegające na zastosowaniu parownika i wentylatora zapewnia wysoką wydajność oraz działanie niezakłócające środowiska. Jednostkę wewnętrzną pompy ciepła instaluje się w obiekcie. Taki system zapobiega uszkodzeniom z powodu zamarzania jednostki zewnętrznej nawet podczas dłuższej przerwy w dostawie energii elektrycznej. Parownik pompy ciepła połączony jest z agregatem rurami miedzianymi, którymi przepływa czynnik chłodzący przenoszący ciepło z parownika na kondensator. Wysoko wydajna regulacja umożliwia poprowadzenie większej liczby obwodów grzewczych w zależności od temperatury na zewnętrz oraz optymalne rozmrażanie jednostki zewnętrznej. Pompy ciepła AEROGOR są idealnym rozwiązaniem dla systemu z dwoma źródłami ogrzewania, działającymi kompatybilnie w trybie biwalentnym. Czynnikiem chłodzącym jest przyjazny dla środowiska, niepalny R 407 C. Schemat systemu grzewczego z pompami ciepła typu powietrze/woda HR ZV HP HP - jednostka zewnętrzna HR - podgrzewacz wody użytkowej, ZV - zasobnik wody, HP - pompa ciepła KLUCZOWE INFORMACJE: Parownik pompy ciepła zainstalowany jest na zewnątrz obiektu. Pozostałe kluczowe elementy pompy znajdują się w obiekcie i są w ten sposób chronione przed zamarzaniem. Działanie pompy w zakresie temperatur od -20 C do 40 C. Optymalny proces odladzania parownika sterowany za pomocą wysoko wydajnej jednostki sterującej. Możliwość ogrzewania pomieszczeń i przygotowania ciepłej wody użytkowej. Dostępność źródła energii w ciągu całego roku. Odpowiednia do zastosowania w systemach biwalentnych. Odległość pomiędzy parownikiem i agregatem pompy cieplnej może wynosić do 10 m. Rury połączeniowe muszą być dobrze izolowane cieplnie.

21 POMPY CIEPŁA - POWIETRZE/WODA 21 Parametry techniczne pompy ciepła AEROGOR Model HP 9 AW HP 12 AW HP 14 AW HP 17 AW Wymiary JW (WxSzxG) mm 935x654x x654x x654x x654x580 Wymiary JZ (WxSzxG) mm 1250x1060x x1060x x1060x x2120x1250 Masa NE kg Masa ZE kg Temperatura wody grzewczej do C Moc grzewcza* kw 5,6 8,2 10,3 12,2 Moc znamionowa* kw 1,60 2,40 2,86 3,59 Współczynnik wydajności cieplnej COP* / 3,9 3,9 3,6 3,4 Czynnik chłodzący / R407C R407C R407C R407C *Mierzone dla parametrów Powietrze - Woda A2/W35; wg normy EN Jednostka zewnętrzna, która instalowana jest na wolnym powietrzu, składa się z parownika i wentylatora w obudowie odpornej na działanie czynników atmosferycznych. Różne rodzaje obudowy zewnętrznej pozwalają na wybór wariantu najlepiej pasującego do elewacji budynku. Dostępne są trzy rodzaje obudowy: panel fasadowy, blacha i drewno. 1 jednostka kontrolno-sterująca 2 kondensator 3 kompresor 4 zawór rozprężny

22 POMPY CIEPŁA Inteligentna elektroniczna jednostka sterująca Sprawność energetyczna urządzenia grzewczego zależy przede wszystkim od efektywności jednostki sterującej, w którą wyposażona jest pompa ciepła. Inteligentna elektroniczna jednostka sterująca pompy ciepła Gorenje reguluje działanie urządzenia grzewczego w zależności od zewnętrznych parametrów wejściowo-wyjściowych i w ten sposób steruje pracą pompy obiegowej, zaworów mieszalnych, pompy zatapialnej, zaworów odcinających i pozostałych elementów. Regulacja podstawowa Regulacja podstawowa obsługuje dwa niezależne obiegi grzewcze - bezpośredni i mieszalny. Krzywa ogrzewania jest dla każdego obiegu nastawiana osobno. Podstawowa regulacja obsługuje również cały system podgrzewania wody użytkowej z programem zwalczania bakterii legionella i źródła alternatywne, np. kolektory słoneczne lub piece opalane drewnem. Może również z powodzeniem służyć do regulacji dodatkowego źródła, np. kotła gazowego lub olejowego. Elektroniczna jednostka sterująca ma charakter uniwersalny może współpracować ze wszystkimi typami pomp ciepła i systemów ogrzewania. Przystosowanie podstawowego regulatora do obsługi większych systemów również nie nastręcza żadnych trudności. Regulacja obiegów grzewczych odbywa się w większości przypadków w oparciu o temperaturę na zewnątrz. Zaprogramowana krzywa ogrzewania jest uzależniona od charakterystyki ogrzewanego obiektu, co stanowi jednocześnie jedyną gwarancję, że pompa ciepła, bez względu na temperaturę na zewnątrz, zawsze podgrzewa wodę grzewczą do najniższej akceptowalnej temperatury. Poziom temperatury świadczy o efektywności systemu grzewczego. Im niższa jest temperatura ogrzewania, tym wyższy jest współczynnik wydajności grzejnej. JEDNOSTKA STERUJĄCA URZĄDZENIA PODSTAWOWA POKOJOWA JEDNOSTKA STERUJĄCA umożliwia podstawowe ustawienia takie jak: tryb, poziom temperatury, nastawienie temperatury, włączenie/wyłączenie urządzenia. ZAAWANSOWANA POKOJOWA JED- NOSTKA STERUJĄCA pozwala na dokonywanie takich samych ustawień, jak na urządzeniu. Łatwe sterowanie Poruszanie się po menu jest proste i logiczne. Każdy ekran oznaczony jest numerem porządkowym, dzięki czemu użytkownik może się łatwo zorientować, na której stronie menu aktualnie się znajduje. Wprowadzanie komend odbywa się w formie tekstowej. Sterowanie odbywa się za pomocą klawiatury użytkownika umieszczonej na urządzeniu lub dodatkowej jednostki pokojowej. Podstawowe funkcje dostępne są z poziomu przycisków na panelu jednostki sterującej, natomiast temperaturę systemu grzewczego można w prosty sposób programować przy pomocy pokrętła umieszczonego pośrodku jednostki sterującej. W wersji dla bardziej wymagających użytkowników przewidziano możliwość połączenia jednostki sterującej z komputerem osobistym, a nawet z systemem inteligentnego domu za pomocą odpowiednich interfejsów.
