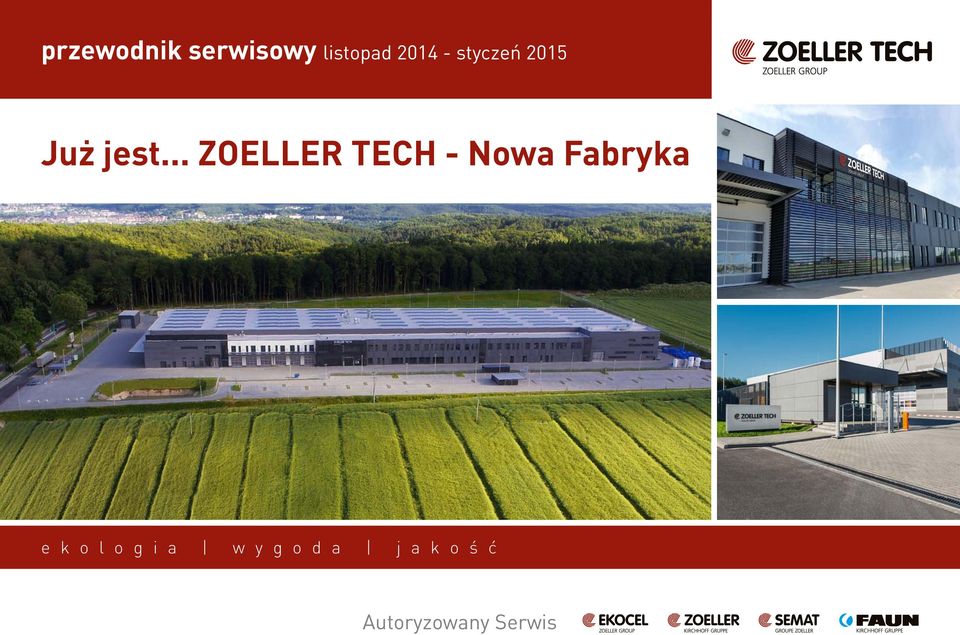

1 przewodnik serwisowy listopad styczeń 2015 Już jest... ZOELLER TECH - Nowa Fabryka e k o l o g i a w y g o d a j a k o ś ć Autoryzowany Serwis

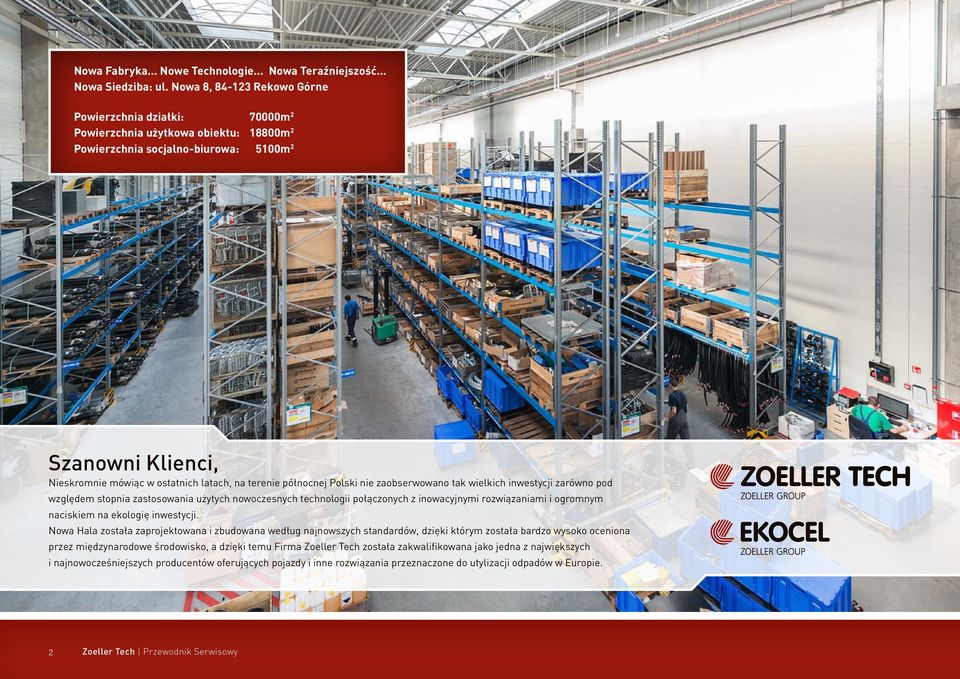

2 Nowa Fabryka... Nowe Technologie... Nowa Teraźniejszość... Nowa Siedziba: ul. Nowa 8, Rekowo Górne Powierzchnia działki: 70000m 2 Powierzchnia użytkowa obiektu: 18800m 2 Powierzchnia socjalno-biurowa: 50m 2 Szanowni Klienci, Nieskromnie mówiąc w ostatnich latach, na terenie północnej Polski nie zaobserwowano tak wielkich inwestycji zarówno pod względem stopnia zastosowania użytych nowoczesnych technologii połączonych z inowacyjnymi rozwiązaniami i ogromnym naciskiem na ekologię inwestycji. Nowa Hala została zaprojektowana i zbudowana według najnowszych standardów, dzięki którym została bardzo wysoko oceniona przez międzynarodowe środowisko, a dzięki temu Firma Zoeller Tech została zakwalifikowana jako jedna z największych i najnowocześniejszych producentów oferujących pojazdy i inne rozwiązania przeznaczone do utylizacji odpadów w Europie. 2 Zoeller Tech Przewodnik Serwisowy

terenie północnej Polski nie zaobserwowano tak wielkich inwestycji zarówno pod względem stopnia zastosowania użytych nowoczesnych technologii połączonych z inowacyjnymi rozwiązaniami i ogromnym

3 Wiecej informacji znajdziesz na kanale: YouTube/EKOCELZOELLER Zoeller Tech Przewodnik Serwisowy 3

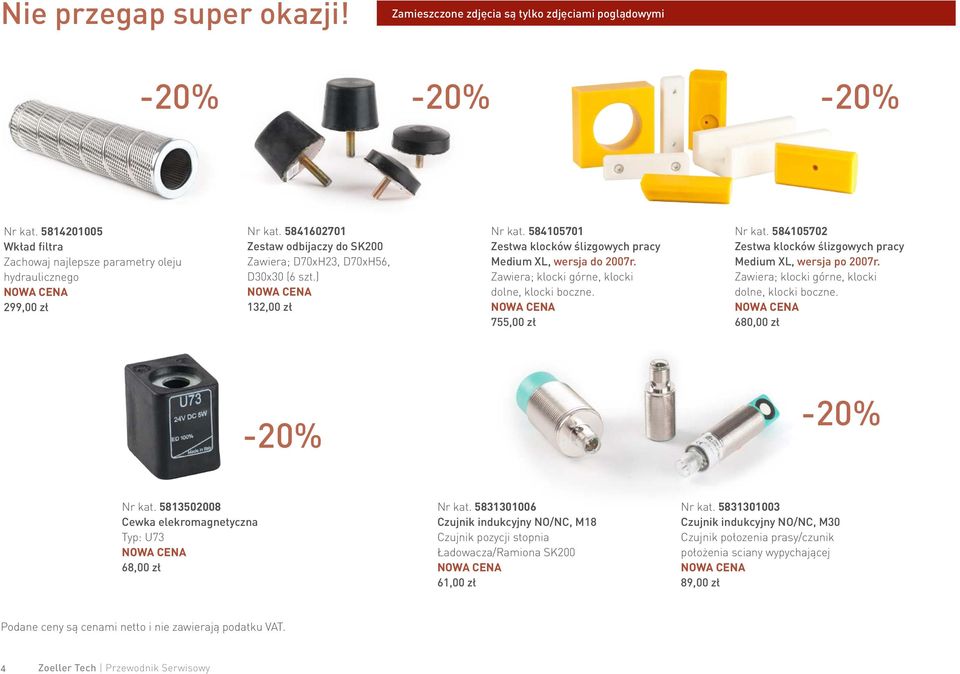

4 Nie przegap super okazji! Zamieszczone zdjęcia są tylko zdjęciami poglądowymi -20% -20% -20% Nr kat Wkład filtra Zachowaj najlepsze parametry oleju hydraulicznego 299,00 zł Nr kat Zestaw odbijaczy do SK200 Zawiera; D70xH23, D70xH56, D30x30 (6 szt.) 132,00 zł Nr kat Zestwa klocków ślizgowych pracy Medium XL, wersja do 2007r. Zawiera; klocki górne, klocki dolne, klocki boczne. 755,00 zł Nr kat Zestwa klocków ślizgowych pracy Medium XL, wersja po 2007r. Zawiera; klocki górne, klocki dolne, klocki boczne. 680,00 zł -20% -20% Nr kat Cewka elekromagnetyczna Typ: U73 68,00 zł Nr kat Czujnik indukcyjny NO/NC, M18 Czujnik pozycji stopnia Ładowacza/Ramiona SK200 61,00 zł Nr kat Czujnik indukcyjny NO/NC, M30 Czujnik połozenia prasy/czunik położenia sciany wypychającej 89,00 zł Podane ceny są cenami netto i nie zawierają podatku VAT. 4 Zoeller Tech Przewodnik Serwisowy

Zawiera; klocki górne, klocki dolne, klocki boczne. 755,00 zł Nr kat. 5845702 Zestwa klocków ślizgowych pracy Medium XL, wersja po 2007r. Zawiera; klocki górne, klocki dolne, klocki boczne.

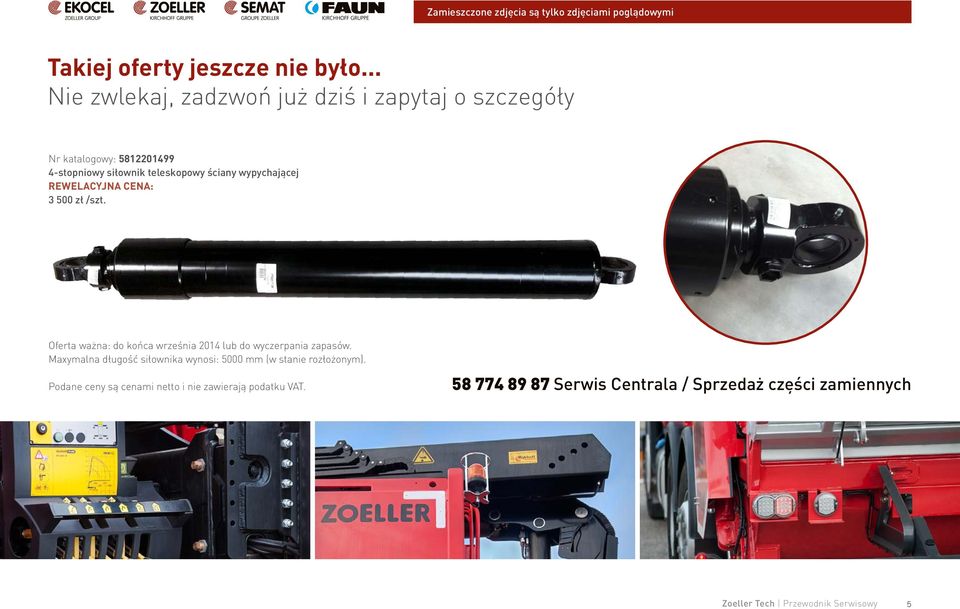

5 Zamieszczone zdjęcia są tylko zdjęciami poglądowymi Takiej oferty jeszcze nie było... Nie zwlekaj, zadzwoń już dziś i zapytaj o szczegóły Nr katalogowy: stopniowy siłownik teleskopowy ściany wypychającej Rewelacyjna cena: zł /szt. Oferta ważna: do końca września 2014 lub do wyczerpania zapasów. Maxymalna długość siłownika wynosi: 5000 mm (w stanie rozłożonym). Podane ceny są cenami netto i nie zawierają podatku VAT Serwis Centrala / Sprzedaż części zamiennych Zoeller Tech Przewodnik Serwisowy 5

wypychającej Rewelacyjna cena: 3 500 zł /szt. Oferta ważna: do końca września 2014 lub do wyczerpania zapasów.

6 instrukcja smarowania 7 Rozmieszczenie punktów smarnych Częstotliwość smarowania NR nazwa codziennie co tydzień 1 Klocek ślizgowy suwaka prawy oraz lewy 2 Sworzeń suwaka, prawa oraz lewa strona 3 Łożysko ślizgowe górne siłownika hydr.suwaka, prawy i lewy 4 Łożysko ślizgowe dolne siłownika hydr.suwaka, prawy i lewy 5 Łożysko ślizgowe górne siłownika hydr.podnoszenia odwłoka, prawe i lewe 6 Łożysko ślizgowe dolne siłownika hydr.podnoszenia odwłoka, prawe i lewe 7 Sworzeń podnoszenia odwłoka prawy i lewy 8 Łożysko ślizgowe górne siłownika hydr.zgarniaka, prawe i lewe 9 Łożysko ślizgowe dolne siłownika hydr.zgarniaka, prawe i lewe Wał przegubowy, przedni i tylny 11 Szyny prowadzenia ściany wypychającej, prawa oraz lewa strona 12 Szyny prowadzenia suwaka, prawa i lewa strona Ilość poszczególnych punktów smarnych NR nazwa ilość punktów 1 Klocek ślizgowy SUWAKA dolny 2 pkt. 2 Sworzeń główny ZGARNIAK-SUWAK 2 pkt. 3 Ucho górne siłownika SUWAKA 2 pkt. 4 Ucho dolne siłownika SUWAKA 2 pkt. 5 Ucho górne siłownika podnoszenia odwłoka 2 pkt. 6 Ucho dolne siłownika podnoszenia odwłoka 2 pkt. 7 Sworzeń zawieszenia odwłoka 2 pkt. 8 Ucho górne siłownika ZGARNIAKA 2 pkt. 9 Ucho dolne siłownika ZGARNIAKA 2 pkt. 12 Szyny PRASY 12 pkt. lub 8 pkt. 6 Zoeller Tech Przewodnik Serwisowy

podnoszenia odwłoka, prawe i lewe 6 Łożysko ślizgowe dolne siłownika hydr.podnoszenia odwłoka, prawe i lewe 7 Sworzeń podnoszenia odwłoka prawy i lewy 8 Łożysko ślizgowe górne siłownika hydr.

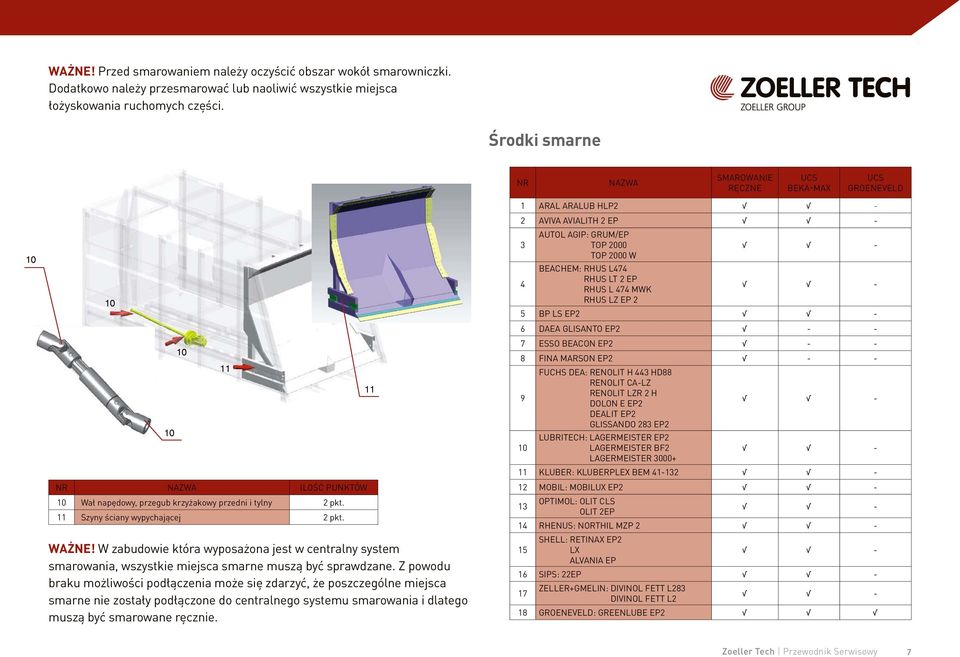

7 WAżne! Przed smarowaniem należy oczyścić obszar wokół smarowniczki. Dodatkowo należy przesmarować lub naoliwić wszystkie miejsca łożyskowania ruchomych części. Środki smarne NR nazwa smarowanie ręczne UCS BEKA-MAX UCS GROENEVELD NR nazwa ilość punktów Wał napędowy, przegub krzyżakowy przedni i tylny 2 pkt. 11 Szyny ściany wypychającej 2 pkt. 11 WAżne! W zabudowie która wyposażona jest w centralny system smarowania, wszystkie miejsca smarne muszą być sprawdzane. Z powodu braku możliwości podłączenia może się zdarzyć, że poszczególne miejsca smarne nie zostały podłączone do centralnego systemu smarowania i dlatego muszą być smarowane ręcznie ARAL ARALUB HLP2 2 AVIVA AVIALITH 2 EP 3 AUTOL AGIP: GRUM/EP TOP 2000 TOP 2000 W 4 BEACHEM: RHUS L474 RHUS LT 2 EP RHUS L 474 MWK RHUS LZ EP 2 5 BP LS EP2 6 DAEA GLISANTO EP ESSO BEACON EP FINA MARSON EP FUCHS DEA: RENOLIT H 443 HD88 RENOLIT CA-LZ RENOLIT LZR 2 H DOLON E EP2 DEALIT EP2 GLISSANDO 283 EP2 LUBRITECH: lagermeister EP2 LAGERMEISTER BF2 LAGERMEISTER KLUBER: KLUBERPLEX BEM MOBIL: MOBILUX EP2 13 OPTIMOL: olit CLS OLIT 2EP 14 RHENUS: NORTHIL MZP 2 15 SHELL: RETINAX EP2 LX ALVANIA EP 16 SIPS: 22EP 17 ZELLER+GMELIN: divinol FETT L283 DIVINOL FETT L2 18 GROENEVELD: GREENLUBE EP2 Zoeller Tech Przewodnik Serwisowy 7

W zabudowie która wyposażona jest w centralny system smarowania, wszystkie miejsca smarne muszą być sprawdzane.

8 SKRÓCONA INSTRUKCJA TERMINAL G05 Przycisk Opis Funkcje standardowe ESC AUTO I/O 1. Włącza i wyłącza pompę hydrauliczną 2. Służy także do zatwierdzania opcji Światła ostrzegawcze Włącza i wyłącza światła ostrzegawcze + Światła roboczeprawy i lewy Włącza i wyłącza światła robocze Menu Uruchamia menu 1 Podnoszenie wrzutnika Podnosi wrzutnik w pozycję do jazdy * 2 Podnoszenie odwłoka Podnoszenie odwłoka 3 Wypychanie ściany Wypychanie ściany 4 Zamykanie odwłoka Zamykanie odwłoka ROZPOCZĘCIE PRACY: 1. Uruchomić silnik 2. Włączyć przystawkę odbioru mocy. 3. włączyć pompę hydrauliczną poprzez wciśnięcie AUTO I/O (zaświeci się czerwona kontrolka) UWAGA! GDY ŚWIECI SIĘ CZERWONA KONTROLKA AUTO I/O, SAMOCHÓD JEST GOTOWY DO PRACY, ŚWIATŁA OSTRZEGAWCZE WŁĄCZANE SĄ AUTOMATYCZNIE. * Opcja zależna od zamontowanego systemu załadowczego (z SK200 niedostępne) ** W niektórych przypadkach krok ten może nie wystąpić WYBÓR RODZAJU ODPADÓW: OPRÓŻNIANIE SKRZYNI ŁADUNKOWEJ: 1. Nacisnąć i przytrzymać przez 2 sekundy przycisk (menu). 2. Na wyświetlaczu pojawi się ster. odwłoka wyłączone 3. Kolejne naciśnięcie przycisku spowoduje pojawienie się komunikatu: Prasa - terminal Cykl automaty ** 4. Kolejne naciśnięcie przycisku spowoduje pojawienie się komunikatu: Ciśnienie SW komunalne 5. Przyciskami i + można wybrać rodzaj odpadów: komunalne, do odzysku, gabaryty, organiczne, papier. 6. Przyciskiem AUTO I/O zatwierdza się wybór. 1. Nacisnąć i przytrzymać przez 2 sekundy przycisk (menu). 2. Na wyświetlaczu pojawi się ster. odwłoka wyłączone 3. Przyciskami i + należy wybrać ster. odwłoka ster. wew. 4. Przyciskiem AUTO I/O zatwierdza się wybór. 5. Teraz można podnieść odwłok przeznaczonym do tego przyciskiem. 6. Po podniesieniu odwłoka można wypchnąć śmieci. 7. Po opróżnieniu skrzyni opuszcza się odwłok i jednocześnie wraca ściana. 8 Zoeller Tech Przewodnik Serwisowy

wrzutnika Podnosi wrzutnik w pozycję do jazdy * 2 Podnoszenie odwłoka Podnoszenie odwłoka 3 Wypychanie ściany Wypychanie ściany 4 Zamykanie odwłoka Zamykanie odwłoka ROZPOCZĘCIE PRACY: 1.

9 UWAGA! PRZED OTWARCIEM ODWŁOKA NALEŻY UPEWNIĆ SIĘ, CZY ZA POJAZDEM JEST WYSTARCZAJĄCO DUŻO MIEJSCA, ABY PODNIEŚĆ ODWŁOK DO GÓRY! Ostatnią fazę zamykania odwłoka zawsze wykonuje się na zewnątrz pojazdu za pomocą dwóch przycisków, umieszczonych w części tylnej po lewej stronie. Zoeller Tech Przewodnik Serwisowy 9

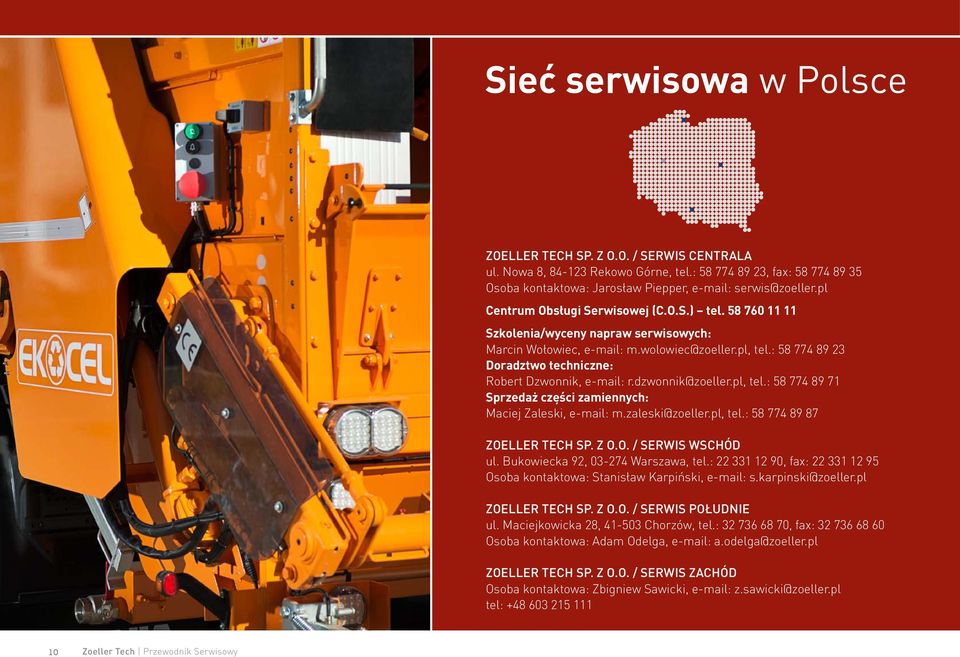

10 Sieć serwisowa w Polsce ZOeller tech Sp. z o.o. / Serwis Centrala ul. Nowa 8, Rekowo Górne, tel.: , fax: Osoba kontaktowa: Jarosław Piepper, serwis@zoeller.pl Centrum Obsługi Serwisowej (C.O.S.) tel Szkolenia/wyceny napraw serwisowych: Marcin Wołowiec, m.wolowiec@zoeller.pl, tel.: Doradztwo techniczne: Robert Dzwonnik, r.dzwonnik@zoeller.pl, tel.: Sprzedaż części zamiennych: Maciej Zaleski, m.zaleski@zoeller.pl, tel.: ZOeller tech Sp. z o.o. / Serwis Wschód ul. Bukowiecka 92, Warszawa, tel.: , fax: Osoba kontaktowa: Stanisław Karpiński, s.karpinski@zoeller.pl ZOeller tech Sp. z o.o. / Serwis Południe ul. Maciejkowicka 28, Chorzów, tel.: , fax: Osoba kontaktowa: Adam Odelga, a.odelga@zoeller.pl ZOeller tech Sp. z o.o. / Serwis ZACHÓD Osoba kontaktowa: Zbigniew Sawicki, z.sawicki@zoeller.pl tel: Zoeller Tech Przewodnik Serwisowy

: 58 774 89 23 Doradztwo techniczne: Robert Dzwonnik, e-mail: r.dzwonnik@zoeller.pl, tel.: 58 774 89 71 Sprzedaż części zamiennych: Maciej Zaleski, e-mail: m.zaleski@zoeller.pl, tel.: 58 774 89 87 ZOeller tech Sp.

11 J.m. Cena za j.m. Formularz do pobrania ze strony Nr zabudowy: Opis usterki: Miejsce wykonania usługi: Żądana data usługi Uwagi dodatkowe: Formularz do pobrania ze strony :

html Nr zabudowy: Opis usterki: Miejsce wykonania usługi: Żądana data usługi

12 przewodnik serwisowy listopad styczeń 2015 e k o l o g i a w y g o d a j a k o ś ć
