SYSTEM ALUMINIOWY SENATOR Budowa drzwi w profilach Aluminiowych

Transkrypt

1 SYSTEM ALUMINIOWY SENATOR Budowa drzwi w profilach Aluminiowych 1.Tor górny 7. Prowadnik górny uniwersalny 2. Listwa pozioma Górna 13. Uszczelka 3. Wkręt szczotkowa 6,3x30 4. Listwa Pionowa 14. Pasek 11. Wypełnienie buforowy 8. Wózek dolny 3. Wkręt 6,3x30 9. Listwa pozioma dolna 5. Śruba 10. Tor dolny M5x Korek 6. Pozycjoner

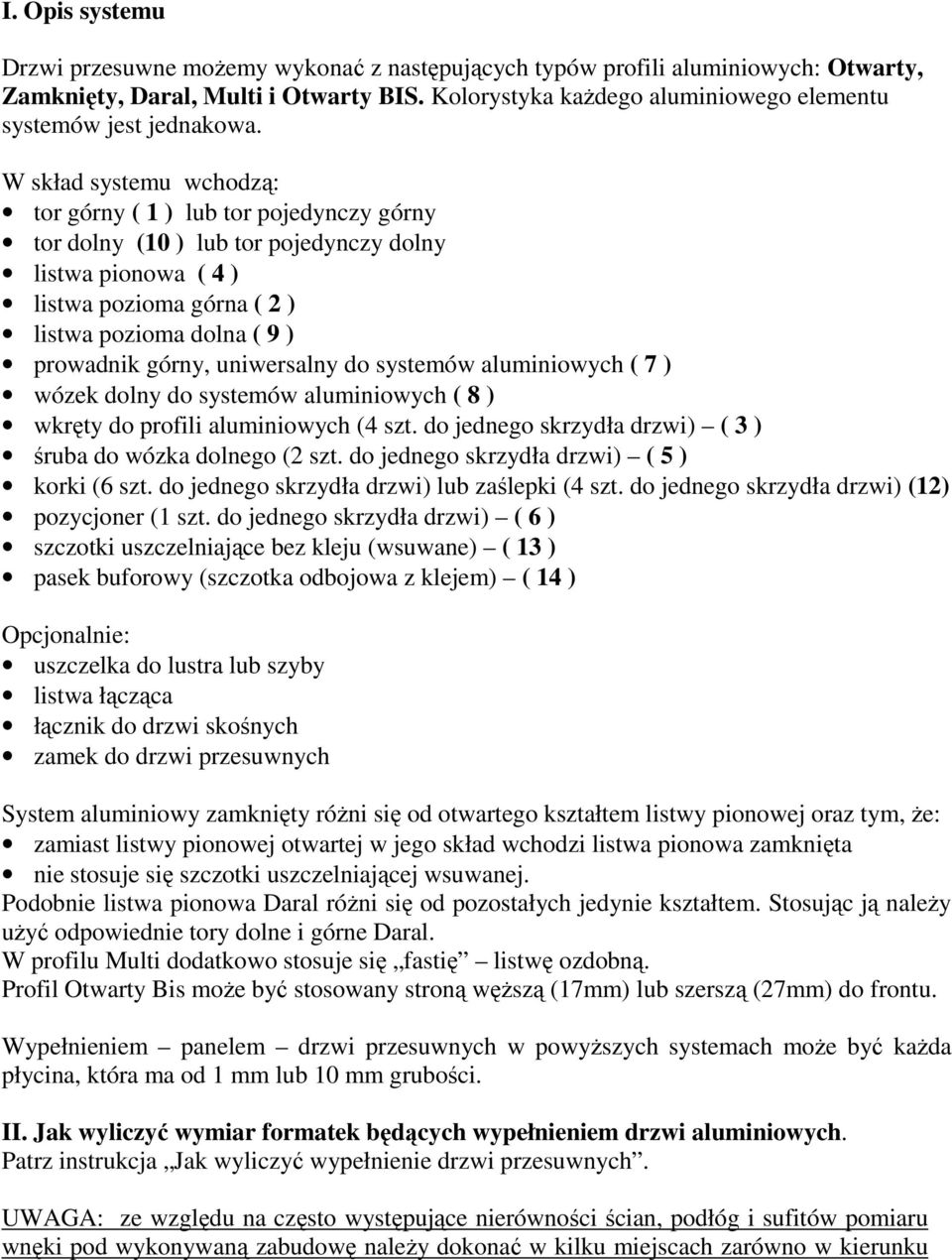

2 I. Opis systemu Drzwi przesuwne moŝemy wykonać z następujących typów profili aluminiowych: Otwarty, Zamknięty, Daral, Multi i Otwarty BIS. Kolorystyka kaŝdego aluminiowego elementu systemów jest jednakowa. W skład systemu wchodzą: tor górny ( 1 ) lub tor pojedynczy górny tor dolny (10 ) lub tor pojedynczy dolny listwa pionowa ( 4 ) listwa pozioma górna ( 2 ) listwa pozioma dolna ( 9 ) prowadnik górny, uniwersalny do systemów aluminiowych ( 7 ) wózek dolny do systemów aluminiowych ( 8 ) wkręty do profili aluminiowych (4 szt. do jednego skrzydła drzwi) ( 3 ) śruba do wózka dolnego (2 szt. do jednego skrzydła drzwi) ( 5 ) korki (6 szt. do jednego skrzydła drzwi) lub zaślepki (4 szt. do jednego skrzydła drzwi) (12) pozycjoner (1 szt. do jednego skrzydła drzwi) ( 6 ) szczotki uszczelniające bez kleju (wsuwane) ( 13 ) pasek buforowy (szczotka odbojowa z klejem) ( 14 ) Opcjonalnie: uszczelka do lustra lub szyby listwa łącząca łącznik do drzwi skośnych zamek do drzwi przesuwnych System aluminiowy zamknięty róŝni się od otwartego kształtem listwy pionowej oraz tym, Ŝe: zamiast listwy pionowej otwartej w jego skład wchodzi listwa pionowa zamknięta nie stosuje się szczotki uszczelniającej wsuwanej. Podobnie listwa pionowa Daral róŝni się od pozostałych jedynie kształtem. Stosując ją naleŝy uŝyć odpowiednie tory dolne i górne Daral. W profilu Multi dodatkowo stosuje się fastię listwę ozdobną. Profil Otwarty Bis moŝe być stosowany stroną węŝszą (17mm) lub szerszą (27mm) do frontu. Wypełnieniem panelem drzwi przesuwnych w powyŝszych systemach moŝe być kaŝda płycina, która ma od 1 mm lub 10 mm grubości. II. Jak wyliczyć wymiar formatek będących wypełnieniem drzwi aluminiowych. Patrz instrukcja Jak wyliczyć wypełnienie drzwi przesuwnych. UWAGA: ze względu na często występujące nierówności ścian, podłóg i sufitów pomiaru wnęki pod wykonywaną zabudowę naleŝy dokonać w kilku miejscach zarówno w kierunku

3 poziomym jak i pionowym. W przypadku nierówności powyŝej 20 mm naleŝy zastosować listwy wyrównujące. Do obliczenia wysokości wypełnienia przyjąć najmniejszy wymiar wnęki, a do obliczenia szerokości wypełnienia największy wymiar. III. Opis składania jednego skrzydła drzwi z wypełnieniem o grubości 4mm, np. lustro. 1. Przycinamy formatkę lustra (11) o szerokości i wysokości obliczonej według instrukcji (II.) 2. Bierzemy dwie listwy pionowe ALU i ucinamy je na długość o 62 mm większą niŝ wysokość lustra. 3. Wykorzystując szablon wiertarski (nr katalogowy Senator NAR-SZ-WI-XXXXXXX) za pomocą wiertła dwustopniowego (nr katalogowy Senator NAR-WI-2S-XXXXXXX) wiercimy w kaŝdej listwie (4) trzy otwory. Po jednym na górze i na dole listwy w odległości 7 mm od końca listwy i jeden na dole listwy w odległości 42 mm od jej końca. 4. Formatkę lustra obkładamy uszczelką, którą zaczynamy nakładać od górnej krótszej krawędzi ok. 200 mm od rogu lustra. Na rogach lustra uszczelkę nacinamy do 2/3 jej grubości (uzyskujemy lepsze załamanie uszczelki w naroŝnikach). Po zamknięciu uszczelką obwodu lustra jej koniec obcinamy o 20 mm dłuŝej: końce uszczelki mają się odpychać, Ŝeby po okuciu drzwi nie wystąpiła szczelina w miejscu zejścia się końców uszczelki. 5. Nabijamy listwę pionową na lustro z uszczelką. Wykorzystujemy do tego gumowy młotek i podkładkę drewnianą (nabijanie listwy naleŝy wykonywać z wyczuciem, aby nie spowodować deformacji listwy). Na górze listwa powinna wystawać ok. 10 mm, a na dole 50 mm za lustro. WaŜne jest Ŝeby listwa była dokładnie nabita na całej długości lustra. 6. Po nabiciu obydwóch listew pionowych mierzymy odległość między nimi i przycinamy listwę poziomą górną (2) i dolną (9) według zmierzonego wymiaru. 7. Nabijamy listwę poziomą dolną (9) na krawędź lustra. Listwa musi wejść między wypusty listwy pionowej (4). Po nabiciu listwy poziomej dolnej zbijamy listwę pionową tak aby zrównała się z krawędzią dolną listwy poziomej. Przykręcamy obie listwy (pionową z poziomą) za pomocą wkrętów (3) (nr katalogowy Senator WKP XXX). 8. Analogicznie postępujemy z listwą poziomą górną. 9. Mocujemy podstawę prowadnika górnego uniwersalnego (7) do listwy poziomej górnej (2) zgodnie z instrukcją dołączoną do opakowania prowadników. Następnie nakładamy prowadnik właściwy i ustawiamy odpowiednie połoŝenie rolek prowadnika w zaleŝności od rodzaju listwy pionowej. 10. W listwę poziomą dolną (9) wkładamy wózek (8) i przykręcamy go śrubą (5) (nr katalogowy Senator WKW-5X-35-X500XXX) wykorzystując dolne otwory w listwie pionowej. IV. Opis składania jednego skrzydła drzwi z wypełnieniem o grubości 10mm, np. płyta wiórowa laminowana. W przypadku składania drzwi, które nie posiadają uszczelki (wypełnienie w postaci płyty 10 mm, rattanu, itp.) listwy pionowe obcinamy o 60 mm dłuŝej jak wysokość panelu. Pozostałe czynności przebiegają identycznie jak w rozdziale III z tym, Ŝe nie uŝywamy uszczelki.

4 V. Opis składania jednego skrzydła drzwi z wypełnieniem łączonym. Przycinamy listwy pionowe dłuŝej jak wysokość panelu w następujący sposób: o 62 mm jeŝeli wypełnienia skrajne będą wymagały uszczelki (np. lustro) o 60 mm jeŝeli wypełnienia skrajne nie będą wymagały uszczelki (np.. płyta) o 61 mm jeŝeli wypełnienia skrajne będą róŝne (np. jedno lustro, a drugie płyta) Składamy wypełnienia z listwami łączącymi uzyskując pełny panel (dobrze jest to składać od razu w jednej z listew pionowych). Listwy łączące ucinamy dłuŝsze (powinny wystawać poza panel) kąt i linię docięcia wytyczy listwa pionowa. Kolejne czynności montaŝu przebiegają identycznie jak w rozdziale III lub IV. VI. Opis montaŝu aluminiowych drzwi przesuwnych w zabudowie. Przed montaŝem drzwi naleŝy zwrócić uwagę na jakość wykonanej zabudowy i dokładność jej wykonania (uzyskanie jednakowych wartości przekątnych) co ułatwi montaŝ oraz regulację drzwi. Szczególnie waŝnym elementem jest wieniec dolny lub podłoga, do której będzie mocowany tor dolny. Miejsce to powinno nie mieć garbów i innych nierówności. W przypadku wystąpienia takich naleŝy wyrównać powierzchnię stosując na przykład listwę z płyty o grubości 18 mm i szerokości 95 mm (grubość tej listwy naleŝy uwzględnić przy mierzeniu wysokości zabudowy potrzebnej do wyliczenia wypełnienia drzwi). MontaŜ drzwi przesuwnych aluminiowych zaczynamy od przymocowania toru górnego (1), który przykręcamy w odległości ok. 100 mm od jego końców i co mm na przemian w jednej i drugiej bieŝni (nie naleŝy przykręcać toru zbyt mocno do bardzo twardego podłoŝa - unikniemy deformacji bieŝni: jej zwęŝenia). Następnie kładziemy na podłoŝu tor dolny (10), ale go nie mocujemy. W tor dolny wsuwamy pozycjonery (6) tak aby jego wąsy były skierowane do góry. Wprowadzamy jedno skrzydło drzwi pochylając je pod kątem ok. 60 o od poziomu, w tylną bieŝnię toru górnego, następnie wstawiamy w tylną bieŝnię toru dolnego przytrzymując palcami kółka wózków dolnych tak, aby chowały się one jak najgłębiej w listwie poziomej dolnej. Puszczamy kółka wózków wprowadzając je w bieŝnię toru i stawiamy drzwi. Ustawiamy drzwi do pionu przesuwając torem dolnym w przód lub w głąb zabudowy. Po wypionowaniu drzwi mocujemy dolny tor do podłoŝa. Zaleca się mocowanie toru dolnego na dwustronną taśmę przylepną, jeŝeli podłoŝe na to nie pozwala (np. wykładzina dywanowa) wiercimy w osi toru otwory przez, które mocujemy tor uŝywając wkrętów z główką półkulistą w kolorze najbardziej zbliŝonym do koloru toru. Wstawiamy pozostałe drzwi w odpowiednie bieŝnie w sposób podany powyŝej. Przesuwamy pozycjonery (6) w miejsca, w których chcemy, aby drzwi się blokowały nie odjeŝdŝały pod własnym cięŝarem (na przykład w wyniku pochylenia podłogi), albo w celu ustalenia pozycji drzwi środkowych. VII. Regulacja aluminiowych drzwi przesuwnych i końcowe czynności montaŝu. Pochylenia drzwi w płaszczyźnie przesuwu (aby uzyskać dokładne przyleganie boku drzwi do ściany zabudowy) dokonujemy wkręcając lub wykręcając śrubę regulacyjną wózka dolnego (5) za pomocą wkrętaka gwiazdkowego. Podczas tej czynności naleŝy unieść drzwi, tak aby

5 podczas regulacji cały cięŝar drzwi nie spoczywał na wózku. Dostęp do śruby regulacyjnej jest poprzez najniŝszy otwór w listwie pionowej drzwi, który jest widoczny z boku drzwi. NaleŜy zwrócić uwagę, aby nie opuścić drzwi za nisko, gdyŝ mogą one obcierać o tor dolny, jednocześnie ze względów estetycznych naleŝy zachować jak najmniejszą szczelinę pomiędzy drzwiami a torem dolnym. Po wyregulowaniu pochylenia drzwi otwory zaślepiamy zaślepkami korkami (12). Na drzwi skrajne, po stronie styku z bokami zabudowy naklejamy paski buforowe (14), a przy systemie Otwartym, Daral lub Multi w drzwi frontowe wprowadzamy w odpowiednie kanały z tyłu profili uszczelkę szczotkową bez kleju (13) (tą czynność radzimy wykonać przed ostatecznym wstawieniem drzwi w zabudowie). Kończąc montaŝ drzwi naleŝy sprawdzić czy bieŝnie toru dolnego są wolne od zanieczyszczeń. Po wyczyszczeniu zabudowy i drzwi sprawdzamy prawidłowość przesuwania drzwi. Zaznajamiamy klienta ze sposobami konserwacji drzwi i warunkami gwarancji.

6 I. Opis systemu WyróŜniamy trzy typy profili aluminiowych: otwarty, zamknięty i Daral W skład systemu otwartego wchodzą: tor górny lub tor pojedynczy górny tor dolny lub tor pojedynczy dolny listwa pionowa otwarta listwa pozioma górna listwa pozioma dolna prowadnik górny do systemu otwartego wózek dolny wkręty mocujące profile aluminiowe (4 szt. do jednego skrzydła drzwi) wkręty do wózka dolnego (2 szt. do jednego skrzydła drzwi) zaślepki (6 szt. do jednego skrzydła drzwi) pozycjoner (1 szt. do jednego skrzydła drzwi) szczotki uszczelniające bez kleju (wsuwane) pasek buforowy Opcjonalnie: uszczelka do lustra lub szyby listwa łącząca łącznik do drzwi skośnych zamek do drzwi przesuwnych System aluminiowy zamknięty róŝni się od otwartego kształtem listwy pionowej oraz tym, Ŝe: zamiast listwy pionowej otwartej w jego skład wchodzi listwa pionowa zamknięta zamiast prowadnika górnego do systemu otwartego jest inny do systemu zamkniętego nie stosuje się szczotki uszczelniającej wsuwanej. Wypełnieniem panelem drzwi przesuwnych w powyŝszych systemach moŝe być kaŝda płycina, która ma od 1 mm lub 10 mm grubości.

7 SYSTEM ALUMINIOWY SENATOR JAK WYLICZYĆ WYPEŁNIENIE DRZWI PRZESUWNYCH PROFIL ZAMKNIĘTY WYSOKOŚĆ WYPEŁNIENIA: SZEROKOŚĆ WYPEŁNIENIA: Wysokość wnęki minus 105 mm Szerokość wnęki + zakład na drzwi Ilość drzwi minus 53 mm (lustro, szkło, szyba) 50 mm (płyta, rattan, maty) 1 zakład = 30 mm 2 szt. drzwi 2 zakłady = 60 mm 3 szt. drzwi 3 zakłady = 90 mm 4 szt. drzwi 4 zakłady = 120 mm 5 szt. drzwi 5 zakładów = 150 mm 6 szt. drzwi PROFIL OTWARTY WYSOKOŚĆ WYPEŁNIENIA: SZEROKOŚĆ WYPEŁNIENIA: Wysokość wnęki minus 105 mm Szerokość wnęki + zakład na drzwi Ilość drzwi minus 40 mm (lustro, szkło, szyba) 36 mm (płyta, rattan, maty) 1 zakład = 25 mm 2 szt. drzwi 2 zakłady = 50 mm 3 szt. drzwi 3 zakłady = 75 mm 4 szt. drzwi 4 zakłady = 100 mm 5 szt. drzwi 5 zakładów = 125 mm 6 szt. drzwi SZEROKOŚĆ lub WYSOKOŚĆ WYPEŁNIENIA ŁĄCZONEGO: Szerokość lub wysokość wyliczonego wyŝej wypełnienia dzielimy przez ilość wypełnień i odejmujemy przy lustrach i szybach po 4 mm, a przy płytach po 2 mm. Listwa łącząca wyginana w łuk powinna być dłuŝsza o około 40 cm (po 20 cm z kaŝdego końca) od długości potrzebnego łuku (odpad technologiczny wynikający z działania giętarki).

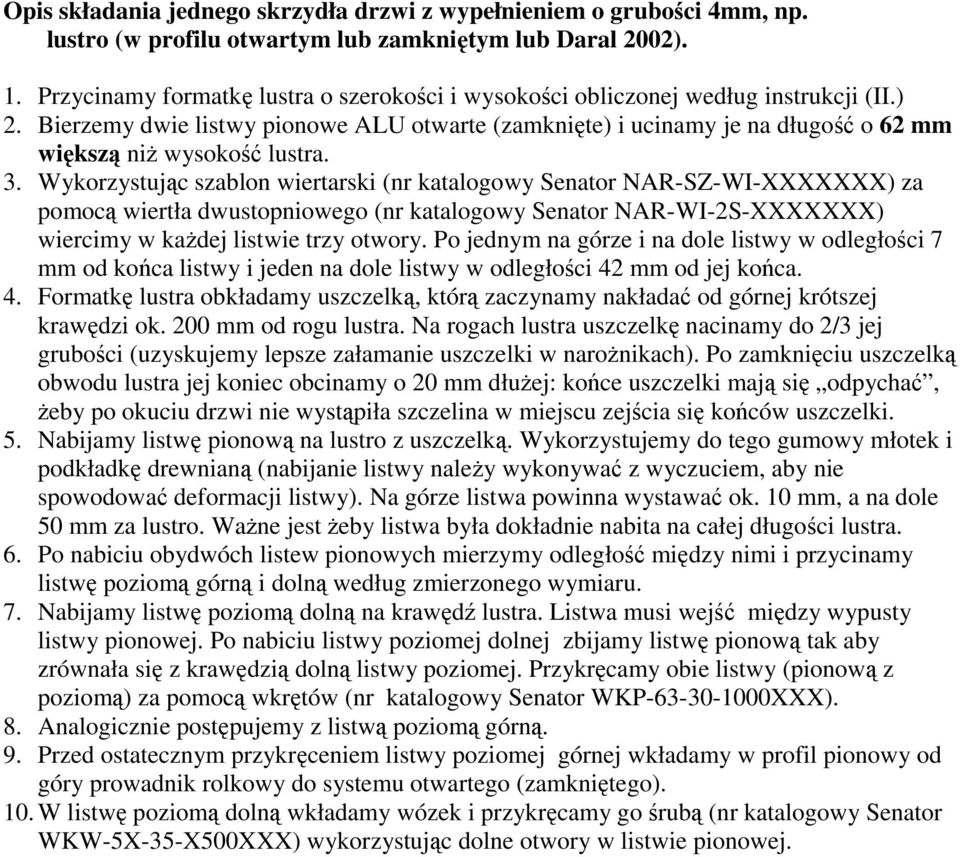

8 Opis składania jednego skrzydła drzwi z wypełnieniem o grubości 4mm, np. lustro (w profilu otwartym lub zamkniętym lub Daral 2002). 1. Przycinamy formatkę lustra o szerokości i wysokości obliczonej według instrukcji (II.) 2. Bierzemy dwie listwy pionowe ALU otwarte (zamknięte) i ucinamy je na długość o 62 mm większą niŝ wysokość lustra. 3. Wykorzystując szablon wiertarski (nr katalogowy Senator NAR-SZ-WI-XXXXXXX) za pomocą wiertła dwustopniowego (nr katalogowy Senator NAR-WI-2S-XXXXXXX) wiercimy w kaŝdej listwie trzy otwory. Po jednym na górze i na dole listwy w odległości 7 mm od końca listwy i jeden na dole listwy w odległości 42 mm od jej końca. 4. Formatkę lustra obkładamy uszczelką, którą zaczynamy nakładać od górnej krótszej krawędzi ok. 200 mm od rogu lustra. Na rogach lustra uszczelkę nacinamy do 2/3 jej grubości (uzyskujemy lepsze załamanie uszczelki w naroŝnikach). Po zamknięciu uszczelką obwodu lustra jej koniec obcinamy o 20 mm dłuŝej: końce uszczelki mają się odpychać, Ŝeby po okuciu drzwi nie wystąpiła szczelina w miejscu zejścia się końców uszczelki. 5. Nabijamy listwę pionową na lustro z uszczelką. Wykorzystujemy do tego gumowy młotek i podkładkę drewnianą (nabijanie listwy naleŝy wykonywać z wyczuciem, aby nie spowodować deformacji listwy). Na górze listwa powinna wystawać ok. 10 mm, a na dole 50 mm za lustro. WaŜne jest Ŝeby listwa była dokładnie nabita na całej długości lustra. 6. Po nabiciu obydwóch listew pionowych mierzymy odległość między nimi i przycinamy listwę poziomą górną i dolną według zmierzonego wymiaru. 7. Nabijamy listwę poziomą dolną na krawędź lustra. Listwa musi wejść między wypusty listwy pionowej. Po nabiciu listwy poziomej dolnej zbijamy listwę pionową tak aby zrównała się z krawędzią dolną listwy poziomej. Przykręcamy obie listwy (pionową z poziomą) za pomocą wkrętów (nr katalogowy Senator WKP XXX). 8. Analogicznie postępujemy z listwą poziomą górną. 9. Przed ostatecznym przykręceniem listwy poziomej górnej wkładamy w profil pionowy od góry prowadnik rolkowy do systemu otwartego (zamkniętego). 10. W listwę poziomą dolną wkładamy wózek i przykręcamy go śrubą (nr katalogowy Senator WKW-5X-35-X500XXX) wykorzystując dolne otwory w listwie pionowej.

9 Opis składania jednego skrzydła drzwi z wypełnieniem o grubości 10mm, np. płyta wiórowa laminowana (w profilu otwartym lub zamkniętym lub Daral 2002). W przypadku składania drzwi, które nie posiadają uszczelki (wypełnienie w postaci płyty 10 mm, rattanu, itp.) listwy pionowe obcinamy o 60 mm dłuŝej jak wysokość panelu. Pozostałe czynności przebiegają identycznie jak w rozdziale III z tym, Ŝe nie uŝywamy uszczelki.

10 Opis składania jednego skrzydła drzwi z wypełnieniem łączonym. Przycinamy listwy pionowe dłuŝej jak wysokość panelu w następujący sposób: o 62 mm jeŝeli wypełnienia skrajne będą wymagały uszczelki (np. lustro) o 60 mm jeŝeli wypełnienia skrajne nie będą wymagały uszczelki (np.. płyta) o 61 mm jeŝeli wypełnienia skrajne będą róŝne (np. jedno lustro, a drugie płyta) Składamy wypełnienia z listwami łączącymi uzyskując pełny panel (dobrze jest to składać od razu w jednej z listew pionowych). Listwy łączące ucinamy dłuŝsze (powinny wystawać poza panel) kąt i linię docięcia wytyczy listwa pionowa. Kolejne czynności montaŝu przebiegają identycznie jak w rozdziale III lub IV.

11 Opis montaŝu aluminiowych drzwi przesuwnych w zabudowie. Przed montaŝem drzwi naleŝy zwrócić uwagę na jakość wykonanej zabudowy i dokładność jej wykonania (uzyskanie jednakowych wartości przekątnych) co ułatwi montaŝ oraz regulację drzwi. Szczególnie waŝnym elementem jest wieniec dolny lub podłoga, do której będzie mocowany tor dolny. Miejsce to powinno nie mieć garbów i innych nierówności. W przypadku wystąpienia takich naleŝy wyrównać powierzchnię stosując na przykład listwę z płyty o grubości 18 mm i szerokości 60 mm (grubość tej listwy naleŝy uwzględnić przy mierzeniu wysokości zabudowy potrzebnej do wyliczenia wypełnienia drzwi). MontaŜ drzwi przesuwnych aluminiowych zaczynamy od przymocowania toru górnego, który przykręcamy w odległości ok. 100 mm od jego końców i co mm na przemian w jednej i drugiej bieŝni (nie naleŝy przykręcać toru zbyt mocno do bardzo twardego podłoŝa - unikniemy deformacji bieŝni: jej zwęŝenia). Następnie kładziemy na podłoŝu tor dolny, ale go nie mocujemy. W tor dolny wsuwamy pozycjonery tak aby jego wąsy były skierowane do góry. Wprowadzamy jedno skrzydło drzwi pochylając je pod kątem ok. 60 o od poziomu, w tylną bieŝnię toru górnego, następnie wstawiamy w tylną bieŝnię toru dolnego przytrzymując palcami kółka wózków dolnych tak, aby chowały się one jak najgłębiej w listwie poziomej dolnej. Puszczamy kółka wózków wprowadzając je w bieŝnię toru i stawiamy drzwi. Ustawiamy drzwi do pionu przesuwając torem dolnym w przód lub w głąb zabudowy. Po wypionowaniu drzwi mocujemy dolny tor do podłoŝa. Zaleca się mocowanie toru dolnego na dwustronną taśmę przylepną, jeŝeli podłoŝe na to nie pozwala (np. wykładzina dywanowa) wiercimy w osi toru otwory przez, które mocujemy tor uŝywając wkrętów z główką półkulistą w kolorze najbardziej zbliŝonym do koloru toru. Wstawiamy pozostałe drzwi w odpowiednie bieŝnie w sposób podany powyŝej. Przesuwamy stopery w miejsca, w których chcemy, aby drzwi się blokowały nie odjeŝdŝały pod własnym cięŝarem (na przykład w wyniku pochylenia podłogi), albo w celu ustalenia pozycji drzwi środkowych.

12 Regulacja aluminiowych drzwi przesuwnych i końcowe czynności montaŝu. Pochylenia drzwi w płaszczyźnie przesuwu (aby uzyskać dokładne przyleganie boku drzwi do ściany zabudowy) dokonujemy wkręcając lub wykręcając śrubę regulacyjną wózka dolnego za pomocą wkrętaka gwiazdkowego. Podczas tej czynności naleŝy unieść drzwi, tak aby podczas regulacji cały cięŝar drzwi nie spoczywał na wózku. Dostęp do śruby regulacyjnej jest poprzez najniŝszy otwór w listwie pionowej drzwi, który jest widoczny z boku drzwi. NaleŜy zwrócić uwagę, aby nie opuścić drzwi za nisko, gdyŝ mogą one obcierać o tor dolny, jednocześnie ze względów estetycznych naleŝy zachować jak najmniejszą szczelinę pomiędzy drzwiami a torem dolnym. Po wyregulowaniu pochylenia drzwi otwory zaślepiamy zaślepkami. Na drzwi skrajne, po stronie styku z bokami zabudowy naklejamy paski buforowe, a przy systemie otwartym w drzwi frontowe wprowadzamy w odpowiednie kanały z tyłu profili szczotki przeciwkurzowe bez kleju (tą czynność radzimy wykonać przed ostatecznym wstawieniem drzwi w zabudowie). Kończąc montaŝ drzwi naleŝy sprawdzić czy bieŝnie toru dolnego są wolne od zanieczyszczeń. Po wyczyszczeniu zabudowy i drzwi sprawdzamy prawidłowość przesuwania drzwi. Zaznajamiamy klienta ze sposobami konserwacji drzwi i warunkami gwarancji.
