SBHR Sequential Batch Hybrid Reactor PRODUKT OZNAKOWANY CE ZGODNY Z NORMĄ PN-EN Najwyższy poziom innowacyjności 4, 6, 8 RLM

Transkrypt

1 PRODUKT OZNAKOWANY CE ZGODNY Z NORMĄ PN-EN SBHR Sequential Batch Hybrid Reactor 4, 6, 8 RLM Najwyższy poziom innowacyjności Technologia Sapling

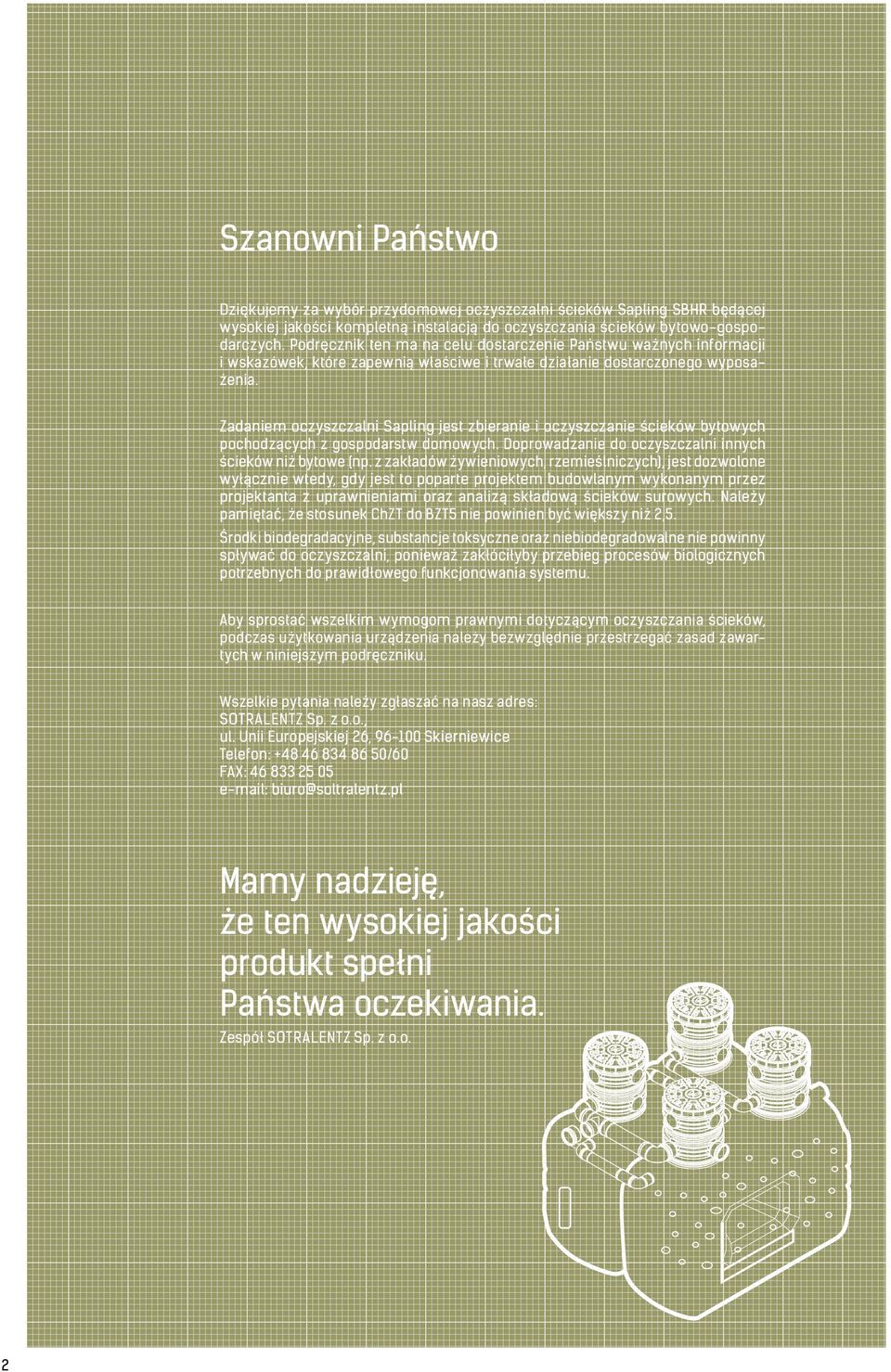

2 Szanowni Państwo Dziękujemy za wybór przydomowej oczyszczalni ścieków Sapling SBHR będącej wysokiej jakości kompletną instalacją do oczyszczania ścieków bytowo gospodarczych. Podręcznik ten ma na celu dostarczenie Państwu ważnych informacji i wskazówek, które zapewnią właściwe i trwałe działanie dostarczonego wyposażenia. Zadaniem oczyszczalni Sapling jest zbieranie i oczyszczanie ścieków bytowych pochodzących z gospodarstw domowych. Doprowadzanie do oczyszczalni innych ścieków niż bytowe (np. z zakładów żywieniowych, rzemieślniczych), jest dozwolone wyłącznie wtedy, gdy jest to poparte projektem budowlanym wykonanym przez projektanta z uprawnieniami oraz analizą składową ścieków surowych. Należy pamiętać, że stosunek ChZT do BZT5 nie powinien być większy niż 2,5. Środki biodegradacyjne, substancje toksyczne oraz niebiodegradowalne nie powinny spływać do oczyszczalni, ponieważ zakłóciłyby przebieg procesów biologicznych potrzebnych do prawidłowego funkcjonowania systemu. Aby sprostać wszelkim wymogom prawnymi dotyczącym oczyszczania ścieków, podczas użytkowania urządzenia należy bezwzględnie przestrzegać zasad zawartych w niniejszym podręczniku. Wszelkie pytania należy zgłaszać na nasz adres: SOTRALENTZ Sp. z o.o., ul. Unii Europejskiej 26, Skierniewice Telefon: /60 FAX: e mail: biuro@soltralentz.pl Mamy nadzieję, że ten wysokiej jakości produkt spełni Państwa oczekiwania. Zespół SOTRALENTZ Sp. z o.o. 2

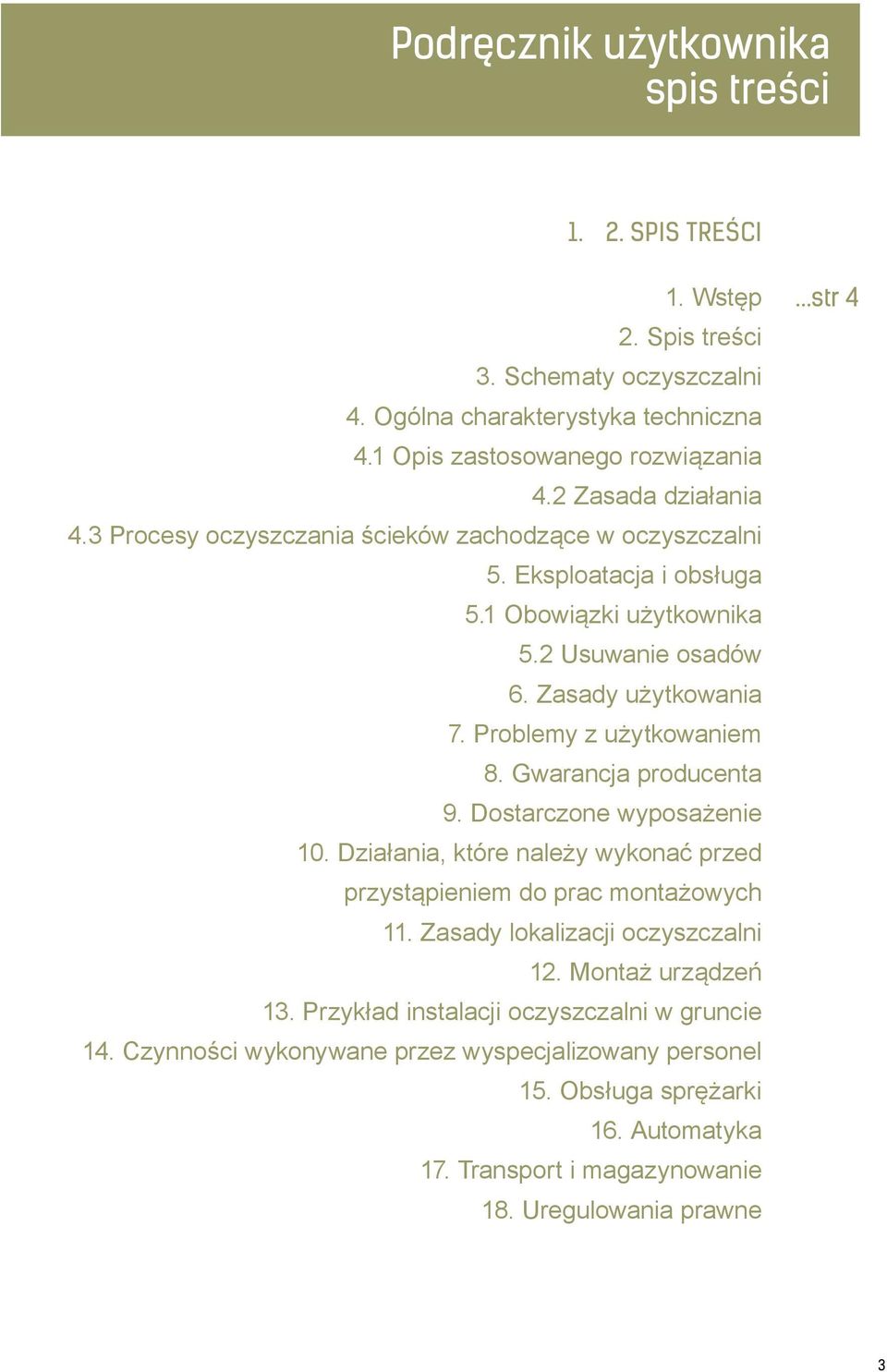

3 Podręcznik użytkownika spis treści SPIS TREŚCI 1. Wstęp 2. Spis treści 3. Schematy oczyszczalni 4. Ogólna charakterystyka techniczna 4.1 Opis zastosowanego rozwiązania 4.2 Zasada działania 4.3 Procesy oczyszczania ścieków zachodzące w oczyszczalni 5. Eksploatacja i obsługa 5.1 Obowiązki użytkownika 5.2 Usuwanie osadów 6. Zasady użytkowania 7. Problemy z użytkowaniem 8. Gwarancja producenta 9. Dostarczone wyposażenie 10. Działania, które należy wykonać przed przystąpieniem do prac montażowych 11. Zasady lokalizacji oczyszczalni 12. Montaż urządzeń 13. Przykład instalacji oczyszczalni w gruncie 14. Czynności wykonywane przez wyspecjalizowany personel 15. Obsługa sprężarki 16. Automatyka 17. Transport i magazynowanie 18. Uregulowania prawne...str 4 3

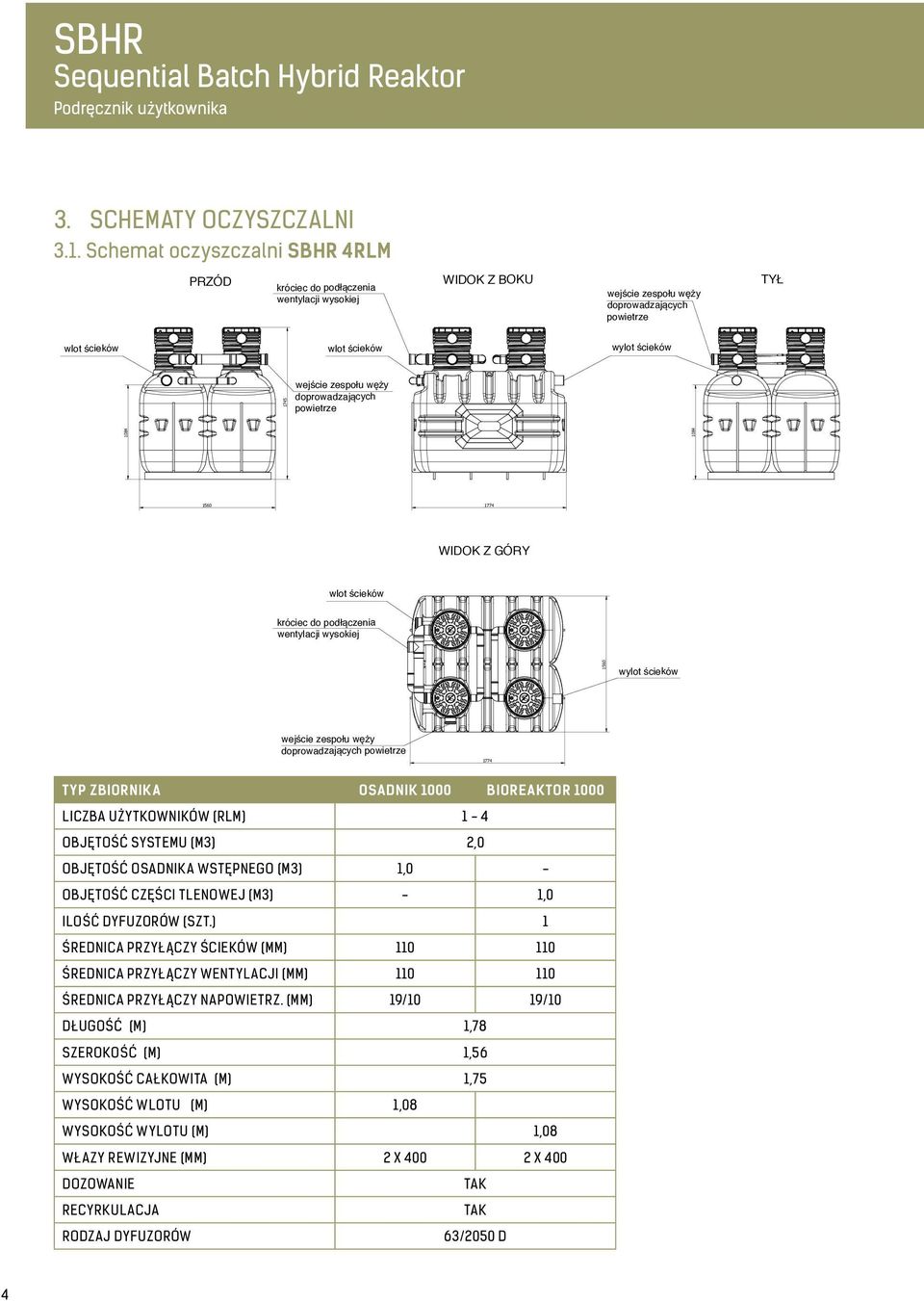

4 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika 3. SCHEMATY OCZYSZCZALNI 3.1. Schemat oczyszczalni SBHR 4RLM PRZÓD WIDOK Z BOKU TYŁ króciec do podłączenia wentylacji wysokiej SBHR 4RLM wejście zespołu węży doprowadzających powietrze wlot ścieków wlot ścieków wylot ścieków wejście zespołu węży doprowadzających powietrze WIDOK Z GÓRY wlot ścieków króciec do podłączenia wentylacji wysokiej wylot ścieków wejście zespołu węży doprowadzających powietrze 1774 TYP ZBIORNIKA OSADNIK 1000 BIOREAKTOR 1000 LICZBA UŻYTKOWNIKÓW (RLM) 1-4 OBJĘTOŚĆ SYSTEMU (M3) 2,0 OBJĘTOŚĆ OSADNIKA WSTĘPNEGO (M3) 1,0 - OBJĘTOŚĆ CZĘŚCI TLENOWEJ (M3) - 1,0 ILOŚĆ DYFUZORÓW (SZT.) 1 ŚREDNICA PRZYŁĄCZY ŚCIEKÓW (MM) ŚREDNICA PRZYŁĄCZY WENTYLACJI (MM) ŚREDNICA PRZYŁĄCZY NAPOWIETRZ. (MM) 19/10 19/10 DŁUGOŚĆ (M) 1,78 SZEROKOŚĆ (M) 1,56 WYSOKOŚĆ CAŁKOWITA (M) 1,75 WYSOKOŚĆ WLOTU (M) 1,08 WYSOKOŚĆ WYLOTU (M) 1,08 WŁAZY REWIZYJNE (MM) 2 X X 400 DOZOWANIE RECYRKULACJA RODZAJ DYFUZORÓW TAK TAK 63/2050 D 4

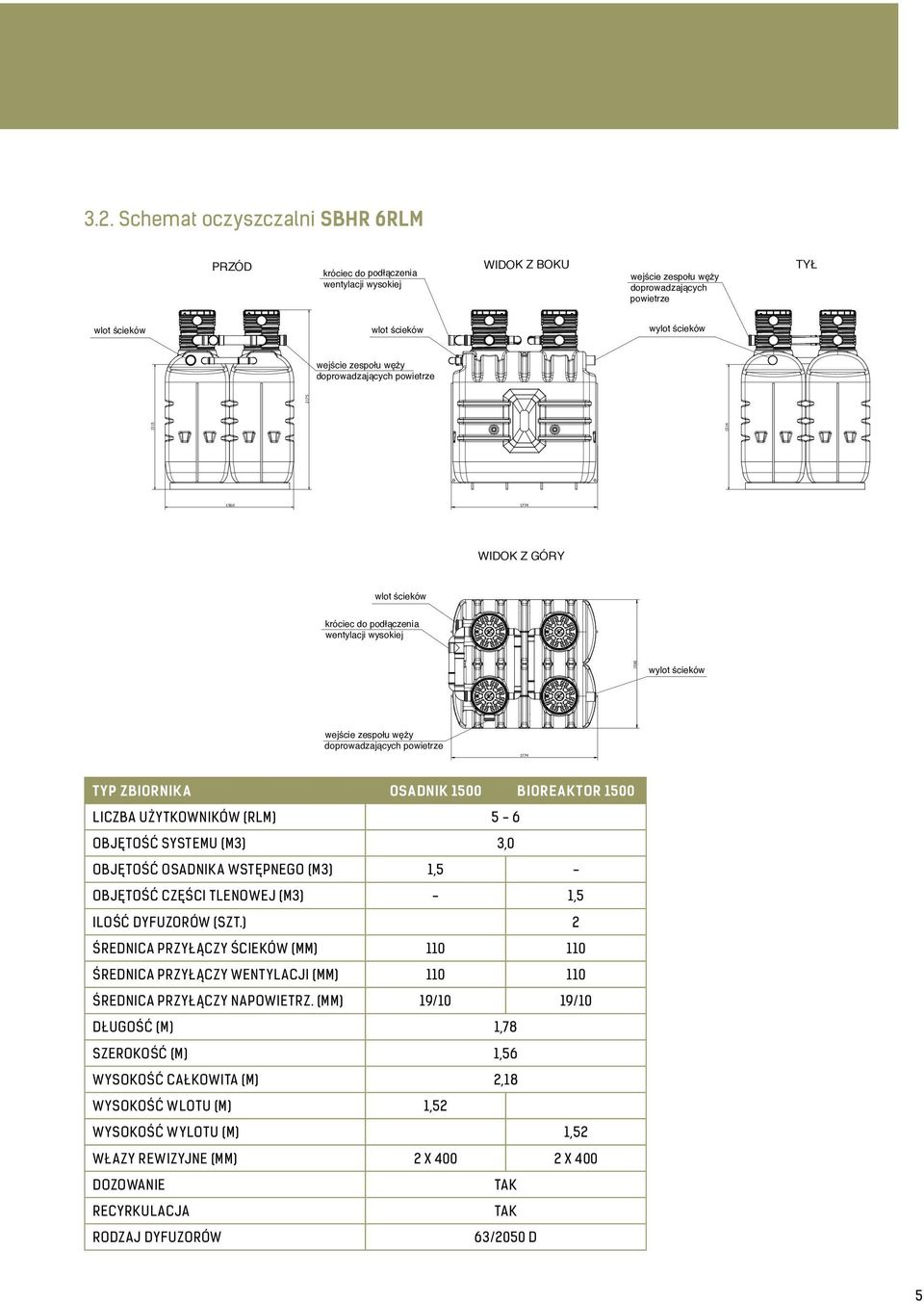

5 SBHR 6 RLM 3.2. Schemat oczyszczalni SBHR 6RLM PRZÓD króciec do podłączenia wentylacji wysokiej WIDOK Z BOKU wejście zespołu węży doprowadzających powietrze TYŁ wlot ścieków wlot ścieków wylot ścieków wejście zespołu węży doprowadzających powietrze WIDOK Z GÓRY wlot ścieków króciec do podłączenia wentylacji wysokiej wylot ścieków wejście zespołu węży doprowadzających powietrze 1774 TYP ZBIORNIKA OSADNIK 1500 BIOREAKTOR 1500 LICZBA UŻYTKOWNIKÓW (RLM) 5-6 OBJĘTOŚĆ SYSTEMU (M3) 3,0 OBJĘTOŚĆ OSADNIKA WSTĘPNEGO (M3) 1,5 - OBJĘTOŚĆ CZĘŚCI TLENOWEJ (M3) - 1,5 ILOŚĆ DYFUZORÓW (SZT.) 2 ŚREDNICA PRZYŁĄCZY ŚCIEKÓW (MM) ŚREDNICA PRZYŁĄCZY WENTYLACJI (MM) ŚREDNICA PRZYŁĄCZY NAPOWIETRZ. (MM) 19/10 19/10 DŁUGOŚĆ (M) 1,78 SZEROKOŚĆ (M) 1,56 WYSOKOŚĆ CAŁKOWITA (M) 2,18 WYSOKOŚĆ WLOTU (M) 1,52 WYSOKOŚĆ WYLOTU (M) 1,52 WŁAZY REWIZYJNE (MM) 2 X X 400 DOZOWANIE RECYRKULACJA RODZAJ DYFUZORÓW TAK TAK 63/2050 D 5

6 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika SBHR 8 RLM 3.3. Schemat oczyszczalni SBHR 8RLM TYŁ WIDOK Z BOKU PRZÓD króciec do podłączenia wentylacji wysokiej wlot ścieków wejście zespołu węży doprowadzających powietrze wejście zespołu węży doprowadzających powietrze wylot ścieków wlot ścieków WIDOK Z GÓRY wlot ścieków 2380 króciec do podłączenia wentylacji wysokiej wylot ścieków wejście zespołu węży doprowadzających powietrze TYP ZBIORNIKA 2185 OSADNIK 2500 LICZBA UŻYTKOWNIKÓW (RLM) OBJĘTOŚĆ SYSTEMU (M3) OBJĘTOŚĆ OSADNIKA WSTĘPNEGO (M3) OBJĘTOŚĆ CZĘŚCI TLENOWEJ (M3) BIOREAKTOR ,0 2, , ILOŚĆ DYFUZORÓW (SZT.) ŚREDNICA PRZYŁĄCZY ŚCIEKÓW (MM) 2 ŚREDNICA PRZYŁĄCZY WENTYLACJI (MM) ŚREDNICA PRZYŁĄCZY NAPOWIETRZ. (MM) 19/10 19/10 DŁUGOŚĆ (M) 2,19 SZEROKOŚĆ (M) 2,38 WYSOKOŚĆ CAŁKOWITA (M) WYSOKOŚĆ WLOTU (M) 1,85 1,15 WYSOKOŚĆ WYLOTU (M) WŁAZY REWIZYJNE (MM) DOZOWANIE RECYRKULACJA RODZAJ DYFUZORÓW 6 1,15 400/ /700 TAK TAK HD340

7 4. OGÓLNA CHARAKTERYSTYKA TECHNICZNA I ZASADA DZIAŁANIA SBHR 4,6,8 to przydomowe oczyszczalnie ścieków przeznaczone do oczyszczania ścieków bytowo gospodarczych. Zbiorniki oczyszczalni wykonane są z polietylenu wysokiej gęstości metodą wytłaczania z rozdmuchem. W biologicznych technologiach oczyszczania ścieków jednym z ważniejszych parametrów skuteczności procesów oczyszczania jest różnorodność biocenozy odpowiedzialnej za skuteczność oczyszczania. Powszechnie stosowane technologie tlenowych procesów oczyszczania sprowadzają się głównie do dwóch systemów; złóż biologicznych i osadu czynnego. W uproszczeniu można określić, że procesy w złożach biologicznych odpowiadają procesom samooczyszczania ścieków w gruncie, natomiast osadu czynnego w toni wodnej. Każda z metod ze względu na różnicę w składzie biocenozy, posiada tak zalety jak i wady, dlatego połączenie obu metod wydaje się logiczne. Ma to na celu zapewnienie najwyższej skuteczności oczyszczania, a także uodpornienie na zmiany ilościowe i jakościowe oczyszczanych ścieków. Wysoka skuteczność oczyszczania systemu SBHR została potwierdzona w raporcie z badań. Założony efekt został zrealizowany poprzez następujące rozwiązania techniczne: 1. Połączenie technologii biologicznego złoża fluidalnego, pracującego wspólnie w roztworze ściekowym z nisko obciążonym osadem czynnym w technologii sekwencyjnej. 2. Zastosowanie zbiorników o dużej odporności konstrukcyjnej, wyprodukowanych z polietylenu wysokiej gęstości metodą wytłaczania z rozdmuchem. 3. Zastosowanie nowatorskiej metody synergicznego usuwania związków biogennych (azot i fosofor) opracowanego we współpracy ze znanymi ośrodkami naukowymi Polsce. 4. Dzięki technologii hybrydowej połączonej z synergicznym reżimem pracy, możliwe było znaczne ograniczenie gabarytów urządzeń. System z uwagi na swoją hybrydowość może pracować w większości warunków klimatycznych w Europie, gwarantując uzyskanie optymalnych wyników redukcji zanieczyszczeń Opis zastosowanego rozwiązania: SBHR- sekwencyjny biologiczny reaktor hybrydowy Część beztlenowa Ścieki surowe wpływają grawitacyjnie lub ciśnieniowo wlotem i następnie poprzez syfon antyodorowy do osadnika wstępnego. Zaprojektowana pojemność osadnika gwarantuje poprawną sedymentacje i klarowanie ścieków przy jednoczesnym wyeliminowaniu procesów gnilnych. Układ dozowania ścieków do części tlenowej jest wyposażony w separator substancji flotujących np. tłuszczów. Osadnik wstępny wyposażony jest w moduł do redukcji osadu, który w funkcji serwisowej umożliwia zwiększenia interwału wywozu osadu transportem asenizacyjnym. Część tlenowa Część tlenowa reaktora znajduje się w zbiorniku o podobnej konstrukcji co osadnik wstępny i pracuje w oparciu o technologię SBHR (Sekwencyjny Biologiczny Hybrydowy Reaktor). Faza napełniania. Sklarowane ścieki zassane rurą separacyjną dozującej pompy mamutowej, dostają się do strefy tlenowej. W fazie tej następuje szereg sekwencji napowietrzania. Dzięki temu wytwarzane są naprzemiennie warunki tlenowe i anoksyczne. Następuje tu utlenianie związków organicznych oraz nitryfikacja azotu amonowego. W sekwencjach braku napowietrzania inicjowany jest proces denitryfikacji. Napowietrzanie realizowane jest za pomocą dmuchawy znajdującej się w skrzynce sterowniczej oraz umieszczonego w zbiorniku wewnętrznym rurowego dyfuzora membranowego. Zróżnicowanie biocenozy uzyskano dzięki zastosowaniu odpowiedniego wypełnienia o ujemnej pływalności, będącego podłożem dla organizmów osiadłych. Natomiast organizmy pływające (osad czynny) zawieszone są w toni ściekowej. Dzięki temu uzyskuje się ujemne sprzężenie zwrotne pomiędzy obiema biocenozami, które umożliwia skuteczne działanie całego systemu nawet w wyniku dużych różnic jakościowych w ściekach. Faza sedymentacji W tej części procesu następuje sedymentacja (opadanie) kłaczków osadu czynnego wraz z materiałem z błoną biologiczną na dno zbiornika wewnętrznego i klarowanie cieczy nadosoadowej. Inicjowany jest również proces biologicznej defosfatacji. Faza dekantacji W tej fazie oczyszczone ścieki zostają zdekantowane i odpompowane pompą mamutową do rury odpływowej. W ciągu hydraulicznym przewodu odpływowego znajduje się komora do poboru próbek. Faza odpompowania osadu. Powietrzny podnośnik cieczy (pompa mamutowa) odpompowuje osad nadmierny znajdujący się przy samym dnie zbiornika wewnętrznego do strefy osadnikowej. Systemy wentylacji, rewizji i sterowania Oczyszczalnia wyposażona jest w integralny system wentylacji grawitacyjnej w postaci króćca znajdującego się obok króćca wlotowego. Posiada także dekle rewizyjne umożliwiające prowadzenie prac serwisowych oraz wypompowywanie osadu mineralnego. Praca systemu jest bezobsługowa i wykorzystuje sterowanie typu PLC z możliwością zdalnego monitoringu. Sterownik zarządza pracą całej technologii poprzez odpowiednie algorytmy pracy i sensory pomiarowe. Obsługiwana jest dmuchawa oraz zawory elektromagnetyczne, które są odpowiedzialne za dystrybucję powietrza technologicznego (pompy mamutowe, dyfuzory). 7

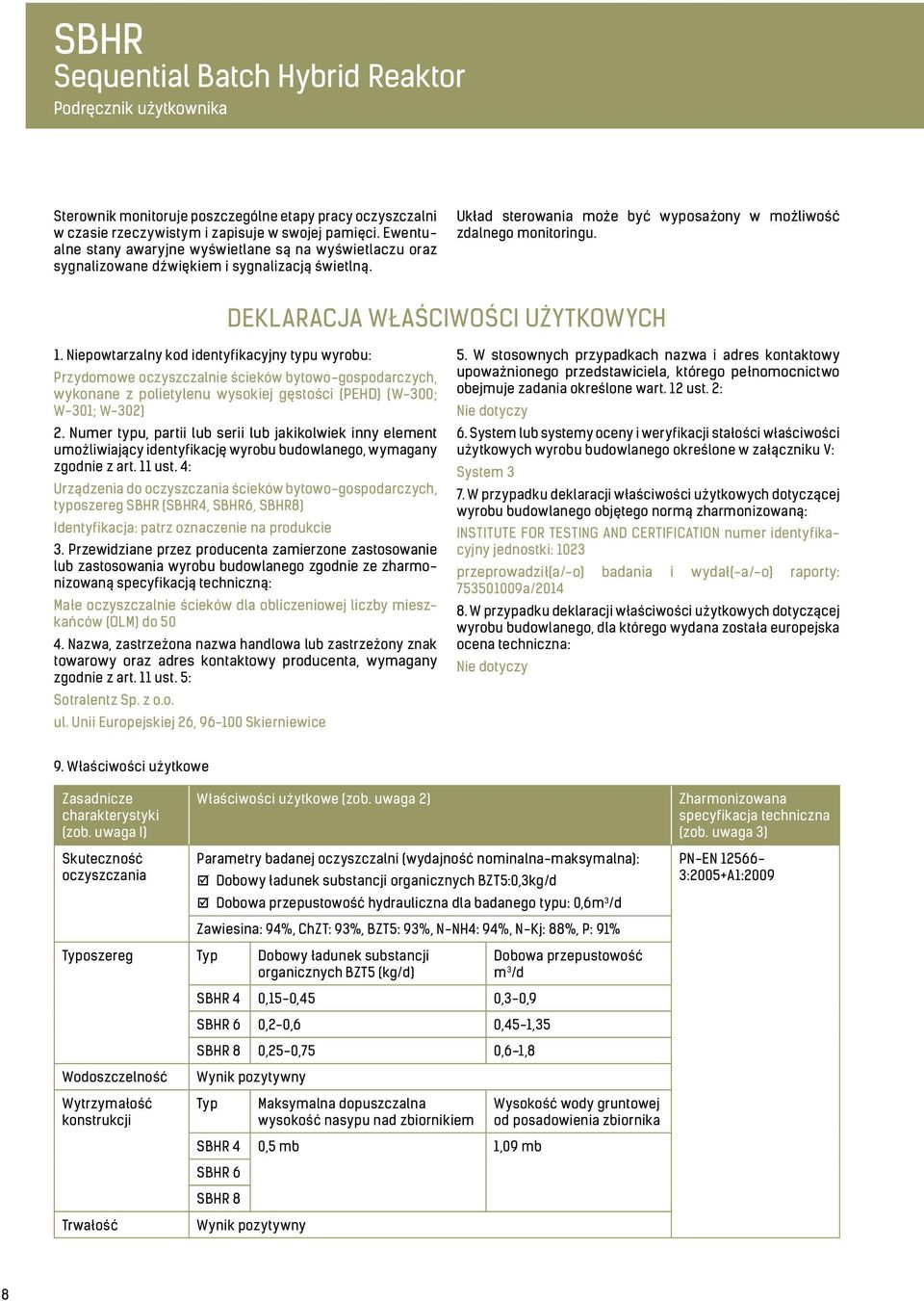

8 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika Sterownik monitoruje poszczególne etapy pracy oczyszczalni w czasie rzeczywistym i zapisuje w swojej pamięci. Ewentualne stany awaryjne wyświetlane są na wyświetlaczu oraz sygnalizowane dźwiękiem i sygnalizacją świetlną. Układ sterowania może być wyposażony w możliwość zdalnego monitoringu. DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH 1. Niepowtarzalny kod identyfikacyjny typu wyrobu: Przydomowe oczyszczalnie ścieków bytowo-gospodarczych, wykonane z polietylenu wysokiej gęstości (PEHD) (W-300; W-301; W-302) 2. Numer typu, partii lub serii lub jakikolwiek inny element umożliwiający identyfikację wyrobu budowlanego, wymagany zgodnie z art. 11 ust. 4: Urządzenia do oczyszczania ścieków bytowo-gospodarczych, typoszereg SBHR (SBHR4, SBHR6, SBHR8) Identyfikacja: patrz oznaczenie na produkcie 3. Przewidziane przez producenta zamierzone zastosowanie lub zastosowania wyrobu budowlanego zgodnie ze zharmonizowaną specyfikacją techniczną: Małe oczyszczalnie ścieków dla obliczeniowej liczby mieszkańców (OLM) do Nazwa, zastrzeżona nazwa handlowa lub zastrzeżony znak towarowy oraz adres kontaktowy producenta, wymagany zgodnie z art. 11 ust. 5: Sotralentz Sp. z o.o. ul. Unii Europejskiej 26, Skierniewice 5. W stosownych przypadkach nazwa i adres kontaktowy upoważnionego przedstawiciela, którego pełnomocnictwo obejmuje zadania określone wart. 12 ust. 2: Nie dotyczy 6. System lub systemy oceny i weryfikacji stałości właściwości użytkowych wyrobu budowlanego określone w załączniku V: System 3 7. W przypadku deklaracji właściwości użytkowych dotyczącej wyrobu budowlanego objętego normą zharmonizowaną: INSTITUTE FOR TESTING AND CERTIFICATION numer identyfikacyjny jednostki: 1023 przeprowadził(a/-o) badania i wydał(-a/-o) raporty: a/ W przypadku deklaracji właściwości użytkowych dotyczącej wyrobu budowlanego, dla którego wydana została europejska ocena techniczna: Nie dotyczy 9. Właściwości użytkowe Zasadnicze charakterystyki (zob. uwaga I) Skuteczność oczyszczania Właściwości użytkowe (zob. uwaga 2) Parametry badanej oczyszczalni (wydajność nominalna-maksymalna): þ Dobowy ładunek substancji organicznych BZT5:0,3kg/d þ Dobowa przepustowość hydrauliczna dla badanego typu: 0,6m 3 /d Zawiesina: 94%, ChZT: 93%, BZT5: 93%, N-NH4: 94%, N-Kj: 88%, P: 91% Typoszereg Typ Dobowy ładunek substancji organicznych BZT5 (kg/d) Wodoszczelność Wytrzymałość konstrukcji Trwałość SBHR 4 0,15-0,45 0,3-0,9 SBHR 6 0,2-0,6 0,45-1,35 SBHR 8 0,25-0,75 0,6-1,8 Wynik pozytywny Typ Maksymalna dopuszczalna wysokość nasypu nad zbiornikiem SBHR 4 0,5 mb 1,09 mb SBHR 6 SBHR 8 Wynik pozytywny Dobowa przepustowość m 3 /d Wysokość wody gruntowej od posadowienia zbiornika Zharmonizowana specyfikacja techniczna (zob. uwaga 3) PN-EN :2005+A1:2009 8

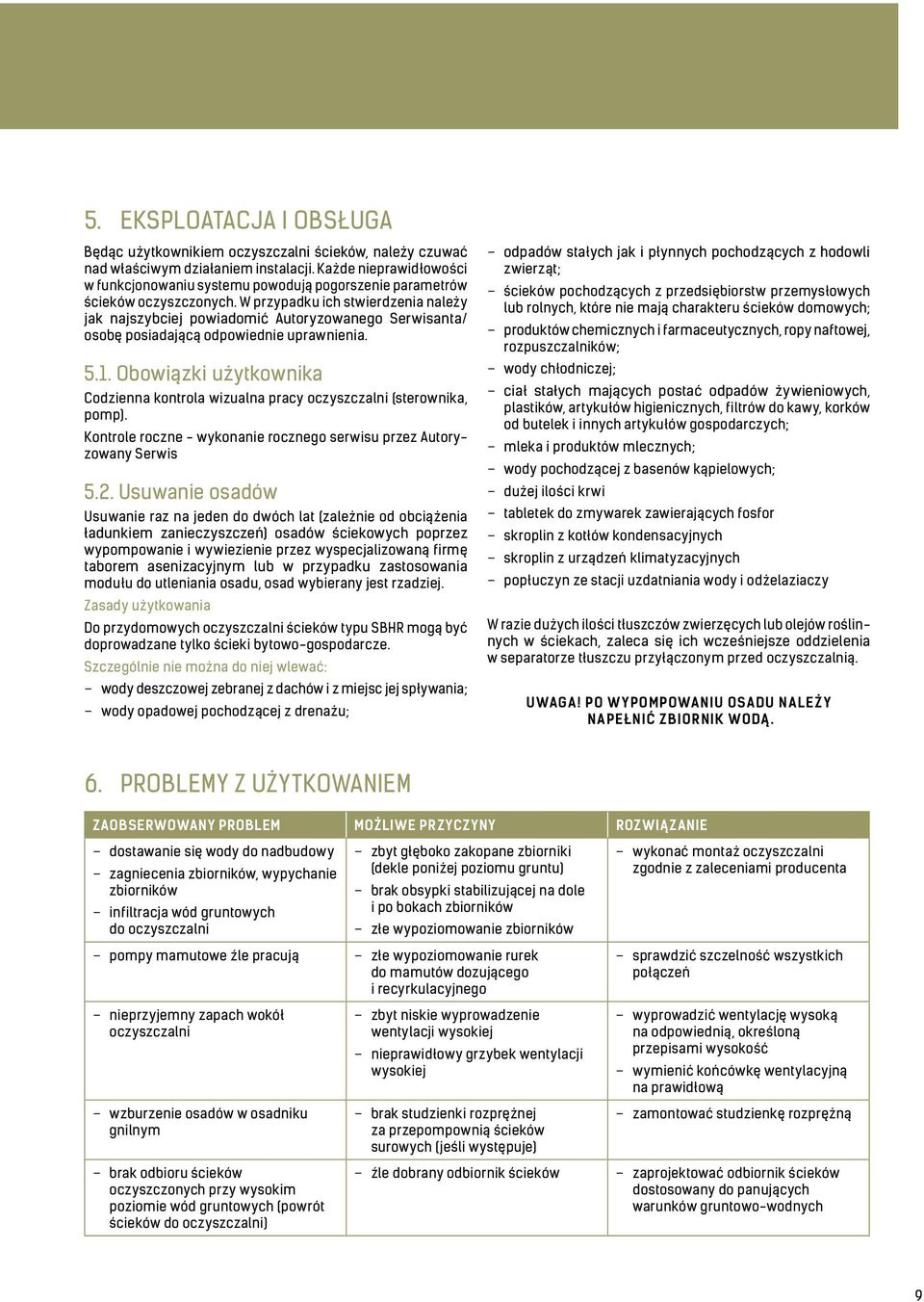

9 5. EKSPLOATACJA I OBSŁUGA Będąc użytkownikiem oczyszczalni ścieków, należy czuwać nad właściwym działaniem instalacji. Każde nieprawidłowości w funkcjonowaniu systemu powodują pogorszenie parametrów ścieków oczyszczonych. W przypadku ich stwierdzenia należy jak najszybciej powiadomić Autoryzowanego Serwisanta/ osobę posiadającą odpowiednie uprawnienia Obowiązki użytkownika Codzienna kontrola wizualna pracy oczyszczalni (sterownika, pomp). Kontrole roczne - wykonanie rocznego serwisu przez Autoryzowany Serwis 5.2. Usuwanie osadów Usuwanie raz na jeden do dwóch lat (zależnie od obciążenia ładunkiem zanieczyszczeń) osadów ściekowych poprzez wypompowanie i wywiezienie przez wyspecjalizowaną firmę taborem asenizacyjnym lub w przypadku zastosowania modułu do utleniania osadu, osad wybierany jest rzadziej. Zasady użytkowania Do przydomowych oczyszczalni ścieków typu SBHR mogą być doprowadzane tylko ścieki bytowo gospodarcze. Szczególnie nie można do niej wlewać: wody deszczowej zebranej z dachów i z miejsc jej spływania; wody opadowej pochodzącej z drenażu; odpadów stałych jak i płynnych pochodzących z hodowli zwierząt; ścieków pochodzących z przedsiębiorstw przemysłowych lub rolnych, które nie mają charakteru ścieków domowych; produktów chemicznych i farmaceutycznych, ropy naftowej, rozpuszczalników; wody chłodniczej; ciał stałych mających postać odpadów żywieniowych, plastików, artykułów higienicznych, filtrów do kawy, korków od butelek i innych artykułów gospodarczych; mleka i produktów mlecznych; wody pochodzącej z basenów kąpielowych; dużej ilości krwi tabletek do zmywarek zawierających fosfor skroplin z kotłów kondensacyjnych skroplin z urządzeń klimatyzacyjnych popłuczyn ze stacji uzdatniania wody i odżelaziaczy W razie dużych ilości tłuszczów zwierzęcych lub olejów roślinnych w ściekach, zaleca się ich wcześniejsze oddzielenia w separatorze tłuszczu przyłączonym przed oczyszczalnią. UWAGA! PO WYPOMPOWANIU OSADU NALEŻY NAPEŁNIĆ ZBIORNIK WODĄ. 6. PROBLEMY Z UŻYTKOWANIEM ZAOBSERWOWANY PROBLEM MOŻLIWE PRZYCZYNY ROZWIĄZANIE dostawanie się wody do nadbudowy zagniecenia zbiorników, wypychanie zbiorników infiltracja wód gruntowych do oczyszczalni zbyt głęboko zakopane zbiorniki (dekle poniżej poziomu gruntu) brak obsypki stabilizującej na dole i po bokach zbiorników złe wypoziomowanie zbiorników pompy mamutowe źle pracują złe wypoziomowanie rurek do mamutów dozującego i recyrkulacyjnego nieprzyjemny zapach wokół oczyszczalni wzburzenie osadów w osadniku gnilnym brak odbioru ścieków oczyszczonych przy wysokim poziomie wód gruntowych (powrót ścieków do oczyszczalni) zbyt niskie wyprowadzenie wentylacji wysokiej nieprawidłowy grzybek wentylacji wysokiej brak studzienki rozprężnej za przepompownią ścieków surowych (jeśli występuje) wykonać montaż oczyszczalni zgodnie z zaleceniami producenta sprawdzić szczelność wszystkich połączeń wyprowadzić wentylację wysoką na odpowiednią, określoną przepisami wysokość wymienić końcówkę wentylacyjną na prawidłową zamontować studzienkę rozprężną źle dobrany odbiornik ścieków zaprojektować odbiornik ścieków dostosowany do panujących warunków gruntowo wodnych 9

10 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika Inne substancje, których nie można wlewać do oczyszczalni: SUBSTANCJE STAŁE LUB PŁYNNE, KTÓRYCH NIE MOŻNA WRZUCAĆ DO ZLEWU LUB DO UBIKACJI SKUTKI SPOSÓB UTYLIZACJI Popiół Nie ulega rozkładowi Śmietnik Produkty chemiczne Zatruwają ścieki Zbiórka Środki dezynfekujące Zabijają bakterie Nie używać Farby Zatruwają ścieki Odpowiednie składowisko Środki fotochemiczne Zatruwają ścieki Odpowiednie składowisko Olej ze smażenia Osadza się w kanalizacji i ją zatyka Śmietnik Plastry Zatykają kanalizację Śmietnik Żwirek dla kota Zatyka kanalizację Śmietnik Niedopałki Osadzają się w oczyszczalni Śmietnik Prezerwatywy Zatykają kanalizację Śmietnik Korki Osadzają się w oczyszczalni Śmietnik Lakiery Zatruwają ścieki Odpowiednie składowisko Leki Zatruwają ścieki Zbiórka, apteki Oleje silnikowe Zatruwają ścieki Zbiórka, stacja benzynowa Odpadki zawierające oleje Zatruwają ścieki Zbiórka, stacja benzynowa Środki fitosanitarne Zatruwają ścieki Odpowiednie składowisko Rozcieńczacze do farb Zatruwają ścieki Odpowiednie składowisko Środki czyszczące, z wyjątkiem środków bez chloru (przyjaznych dla środowiska) Żyletki Szczotki do mycia butelek Zatruwają ścieki, powodują korodowanie kanalizacji i złączy Mogą zranić robotników pracujących w kanalizacjach i oczyszczalniach Powodują korodowanie kanalizacji i złączy, zatruwają ścieki Odpowiednie składowisko Śmietnik Odpowiednie składowisko Pestycydy Zatruwają ścieki Odpowiednie składowisko Wkładki higieniczne Zatykają kanalizację. Plastikowa powłoka nie ulega rozkładowi i zanieczyszcza wody Śmietnik Oleje spożywcze Powodują osad i zatykają kanalizacje Odpowiednie składowisko Resztki pożywienia Zatykają kanalizację, przywabiają szczury Śmietnik Klej tapicerski Zatyka kanalizację Odpowiednie składowisko Tekstylia (np. nylonowe skarpety, szale, chustki itp.) Zatykają kanalizację, mogą uszkodzić pompę Zbiórka używanej odzieży Rozcieńczalniki Zatruwają ścieki Odpowiednie składowisko Piasek dla ptaków Powoduje osad i zatyka kanalizacje Śmietnik Patyczki higieniczne Zatykają kanalizację Śmietnik Zwykłe kostki do WC Zatruwają ścieki Nie używać Pieluszki Zatykają kanalizację Śmietnik 10

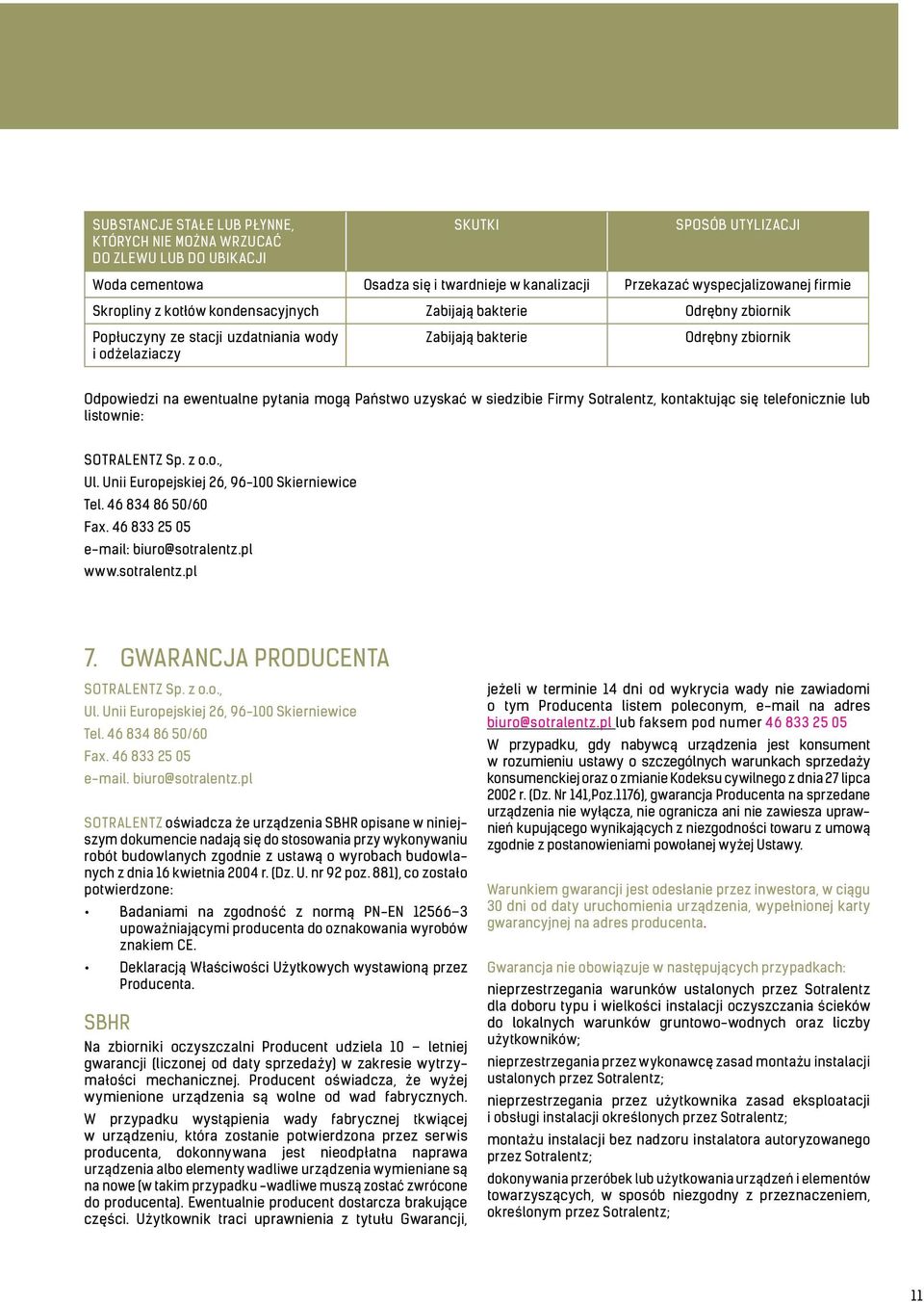

11 SUBSTANCJE STAŁE LUB PŁYNNE, KTÓRYCH NIE MOŻNA WRZUCAĆ DO ZLEWU LUB DO UBIKACJI SKUTKI SPOSÓB UTYLIZACJI Woda cementowa Osadza się i twardnieje w kanalizacji Przekazać wyspecjalizowanej firmie Skropliny z kotłów kondensacyjnych Zabijają bakterie Odrębny zbiornik Popłuczyny ze stacji uzdatniania wody i odżelaziaczy Zabijają bakterie Odrębny zbiornik Odpowiedzi na ewentualne pytania mogą Państwo uzyskać w siedzibie Firmy Sotralentz, kontaktując się telefonicznie lub listownie: SOTRALENTZ Sp. z o.o., Ul. Unii Europejskiej 26, Skierniewice Tel /60 Fax e mail: biuro@sotralentz.pl 7. GWARANCJA PRODUCENTA SOTRALENTZ Sp. z o.o., Ul. Unii Europejskiej 26, Skierniewice Tel /60 Fax e mail. biuro@sotralentz.pl SOTRALENTZ oświadcza że urządzenia SBHR opisane w niniejszym dokumencie nadają się do stosowania przy wykonywaniu robót budowlanych zgodnie z ustawą o wyrobach budowlanych z dnia 16 kwietnia 2004 r. (Dz. U. nr 92 poz. 881), co zostało potwierdzone: Badaniami na zgodność z normą PN EN upoważniającymi producenta do oznakowania wyrobów znakiem CE. Deklaracją Właściwości Użytkowych wystawioną przez Producenta. SBHR Na zbiorniki oczyszczalni Producent udziela 10 letniej gwarancji (liczonej od daty sprzedaży) w zakresie wytrzymałości mechanicznej. Producent oświadcza, że wyżej wymienione urządzenia są wolne od wad fabrycznych. W przypadku wystąpienia wady fabrycznej tkwiącej w urządzeniu, która zostanie potwierdzona przez serwis producenta, dokonnywana jest nieodpłatna naprawa urządzenia albo elementy wadliwe urządzenia wymieniane są na nowe (w takim przypadku -wadliwe muszą zostać zwrócone do producenta). Ewentualnie producent dostarcza brakujące części. Użytkownik traci uprawnienia z tytułu Gwarancji, jeżeli w terminie 14 dni od wykrycia wady nie zawiadomi o tym Producenta listem poleconym, e mail na adres biuro@sotralentz.pl lub faksem pod numer W przypadku, gdy nabywcą urządzenia jest konsument w rozumieniu ustawy o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu cywilnego z dnia 27 lipca 2002 r. (Dz. Nr 141,Poz.1176), gwarancja Producenta na sprzedane urządzenia nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową zgodnie z postanowieniami powołanej wyżej Ustawy. Warunkiem gwarancji jest odesłanie przez inwestora, w ciągu 30 dni od daty uruchomienia urządzenia, wypełnionej karty gwarancyjnej na adres producenta. Gwarancja nie obowiązuje w następujących przypadkach: nieprzestrzegania warunków ustalonych przez Sotralentz dla doboru typu i wielkości instalacji oczyszczania ścieków do lokalnych warunków gruntowo wodnych oraz liczby użytkowników; nieprzestrzegania przez wykonawcę zasad montażu instalacji ustalonych przez Sotralentz; nieprzestrzegania przez użytkownika zasad eksploatacji i obsługi instalacji określonych przez Sotralentz; montażu instalacji bez nadzoru instalatora autoryzowanego przez Sotralentz; dokonywania przeróbek lub użytkowania urządzeń i elementów towarzyszących, w sposób niezgodny z przeznaczeniem, określonym przez Sotralentz; 11

12 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika uszkodzeń mechanicznych powstałych z przyczyn innych, niż spowodowane zainstalowanym urządzeniem siły wyższej, tj. zadziałania zjawisk nadzwyczajnych (np. atmosferycznych, geologicznych) nie zależnych od woli człowieka. Na wymienione elementy Producent udziela 24 miesiące gwarancji. Warunki gwarancji na te elementy pozostają bez zmian. Dziesięcioletni okres gwarancji Producenta nie obejmuje następujących elementów: dmuchawa, automatyka, zawory i elektrozawory; Producent SOTRALENTZ Sp. z o.o. 8. DOSTARCZONE WYPOSAŻENIE Przydomowa oczyszczalnia ścieków składa się z integralnie połączonych zbiorników stanowiących kompletny system technologiczny ze sterowaniem i automatyką. Połączenia zewnętrzne nie są objęte dostawą. 9. DZIAŁANIA, KTÓRE NALEŻY WYKONAĆ PRZED PRZYSTĄPIENIEM DO PRAC MONTAŻOWYCH Dobrać urządzenia, zaplanować poszczególne elementy oczyszczalni takie jak: lokalizację, głębokość montażu, wentylację wysoką, odbiornik oczyszczonych ścieków. Czynności te winny być poparte pełną analizą projektową. Przygotować potrzebne narzędzia, sprzęt do wykonywania prac ziemnych, niwelator, folię, taśmę zabezpieczającą, rury, kształtki, ewentualne pasy z napinaczami. Sprawdzić stan spawów, króćców połączeniowych i nadbudów w dostarczonych na budowę urządzeniach. 10. ZASADY LOKALIZACJI OCZYSZCZALNI Oczyszczalnia powinna być posadowiona możliwie blisko budynku. Jednocześnie w odpowiedniej odległości od ciągów komunikacyjnych, np. wjazd do garażu, wjazd/wyjazd z posesji, lub miejsc o dużych obciążeniach statycznych (zgodnie z rozporządzeniem Ministra Infrastruktury z dnia roku Dz.U. nr 75, poz. 690). Umiejscowienia urządzeń oczyszczalni w terenie narażonym na obciążenia dynamiczne (np. ruch kołowy) wymaga dodatkowej analizy projektowej. 11. MONTAŻ URZĄDZEŃ Ważne ustalenia z inwestorem dotyczące montażu oczyszczalni Warunki gruntowo wodne na działce (przepuszczalność gruntu, poziom wody gruntowej), Lokalizacja ciągów pieszych i kołowych, Lokalizacja parkingów, Architektura zieleni, Zgłoszenie budowy właściwemu organowi terenowemu Podstawowe zasady montażu Aby uniknąć ewentualnych problemów związanych z nieprawidłowym montażem oczyszczalni, najlepiej skorzystać z usługi doświadczonej firmy instalatorskiej, która zapewni staranne wykonanie i właściwy jej rozruch. Szczegółowe zasady montażu oczyszczalni oraz eksploatacji należy wykonać zgodnie z zaleceniami producenta Wyznaczyć granice obszaru instalacji (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia roku Dz. U. nr 75, poz. 690), w pobliżu podłączanego budynku, ale w odpowiedniej odległości od ciągów komunikacyjnych lub miejsc o dużych obciążeniach statycznych. Przykanalik doprowadzający ścieki do oczyszczalni powinien mieć odpowiedni spadek (w granicach 1,5 2,5%, nie więcej niż 4%). Oczyszczalnia powinna być dostępna na potrzeby prac konserwacyjnych i ewentualnego opróżniania Zdjąć ostrożnie warstwę gleby (humus), będzie ona potrzebna do zakończenia prac Wykonać wykop odpowiednich wymiarów, zabezpieczając jego boki przed osuwaniem się (np. przez odpowiednie skarpowanie) zgodnie z przepisami norm. 12

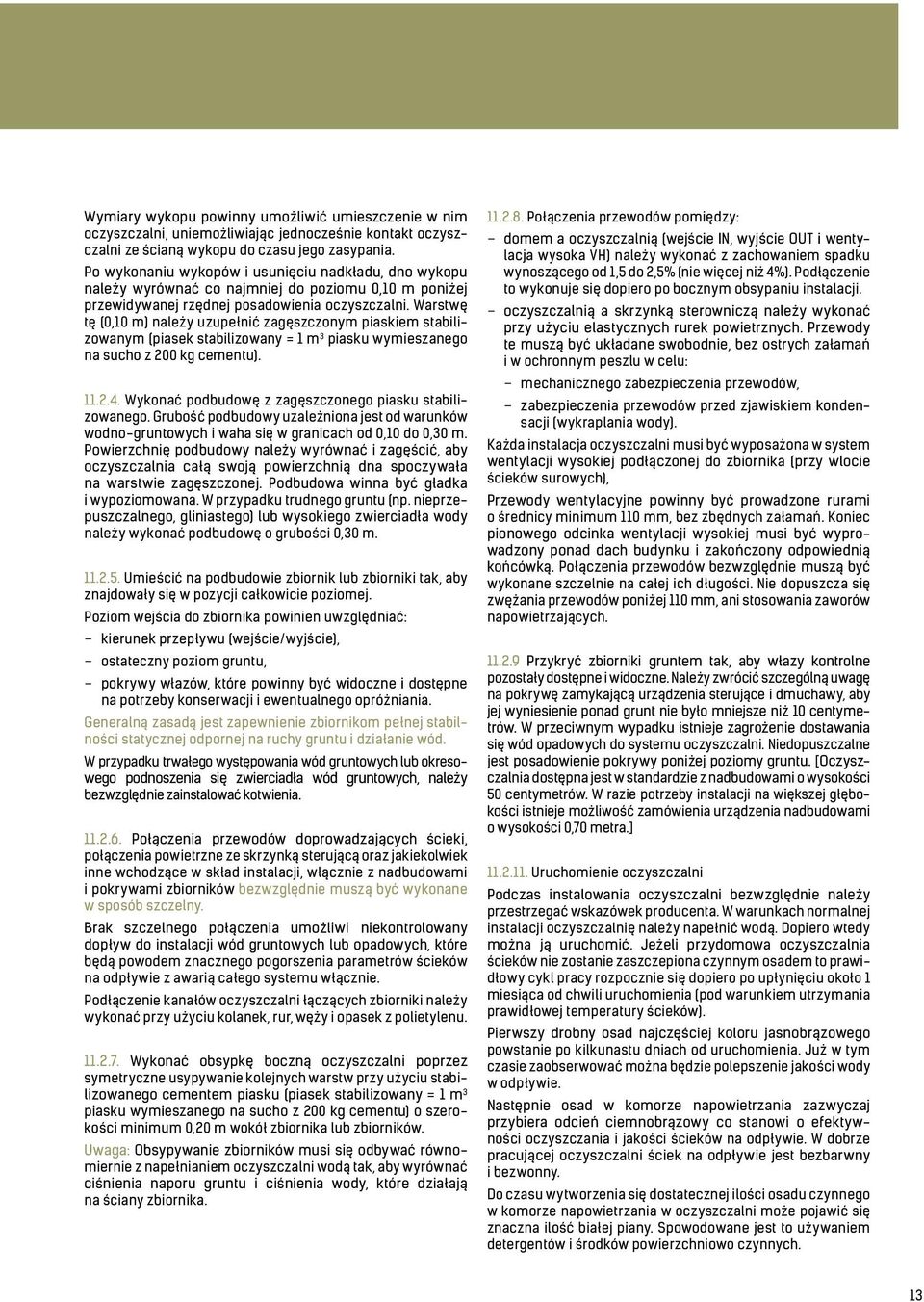

13 Wymiary wykopu powinny umożliwić umieszczenie w nim oczyszczalni, uniemożliwiając jednocześnie kontakt oczyszczalni ze ścianą wykopu do czasu jego zasypania. Po wykonaniu wykopów i usunięciu nadkładu, dno wykopu należy wyrównać co najmniej do poziomu 0,10 m poniżej przewidywanej rzędnej posadowienia oczyszczalni. Warstwę tę (0,10 m) należy uzupełnić zagęszczonym piaskiem stabilizowanym (piasek stabilizowany = 1 m 3 piasku wymieszanego na sucho z 200 kg cementu) Wykonać podbudowę z zagęszczonego piasku stabilizowanego. Grubość podbudowy uzależniona jest od warunków wodno gruntowych i waha się w granicach od 0,10 do 0,30 m. Powierzchnię podbudowy należy wyrównać i zagęścić, aby oczyszczalnia całą swoją powierzchnią dna spoczywała na warstwie zagęszczonej. Podbudowa winna być gładka i wypoziomowana. W przypadku trudnego gruntu (np. nieprzepuszczalnego, gliniastego) lub wysokiego zwierciadła wody należy wykonać podbudowę o grubości 0,30 m Umieścić na podbudowie zbiornik lub zbiorniki tak, aby znajdowały się w pozycji całkowicie poziomej. Poziom wejścia do zbiornika powinien uwzględniać: kierunek przepływu (wejście/wyjście), ostateczny poziom gruntu, pokrywy włazów, które powinny być widoczne i dostępne na potrzeby konserwacji i ewentualnego opróżniania. Generalną zasadą jest zapewnienie zbiornikom pełnej stabilności statycznej odpornej na ruchy gruntu i działanie wód. W przypadku trwałego występowania wód gruntowych lub okresowego podnoszenia się zwierciadła wód gruntowych, należy bezwzględnie zainstalować kotwienia Połączenia przewodów doprowadzających ścieki, połączenia powietrzne ze skrzynką sterującą oraz jakiekolwiek inne wchodzące w skład instalacji, włącznie z nadbudowami i pokrywami zbiorników bezwzględnie muszą być wykonane w sposób szczelny. Brak szczelnego połączenia umożliwi niekontrolowany dopływ do instalacji wód gruntowych lub opadowych, które będą powodem znacznego pogorszenia parametrów ścieków na odpływie z awarią całego systemu włącznie. Podłączenie kanałów oczyszczalni łączących zbiorniki należy wykonać przy użyciu kolanek, rur, węży i opasek z polietylenu Wykonać obsypkę boczną oczyszczalni poprzez symetryczne usypywanie kolejnych warstw przy użyciu stabilizowanego cementem piasku (piasek stabilizowany = 1 m 3 piasku wymieszanego na sucho z 200 kg cementu) o szerokości minimum 0,20 m wokół zbiornika lub zbiorników. Uwaga: Obsypywanie zbiorników musi się odbywać równomiernie z napełnianiem oczyszczalni wodą tak, aby wyrównać ciśnienia naporu gruntu i ciśnienia wody, które działają na ściany zbiornika Połączenia przewodów pomiędzy: domem a oczyszczalnią (wejście IN, wyjście OUT i wentylacja wysoka VH) należy wykonać z zachowaniem spadku wynoszącego od 1,5 do 2,5% (nie więcej niż 4%). Podłączenie to wykonuje się dopiero po bocznym obsypaniu instalacji. oczyszczalnią a skrzynką sterowniczą należy wykonać przy użyciu elastycznych rurek powietrznych. Przewody te muszą być układane swobodnie, bez ostrych załamań i w ochronnym peszlu w celu: mechanicznego zabezpieczenia przewodów, zabezpieczenia przewodów przed zjawiskiem kondensacji (wykraplania wody). Każda instalacja oczyszczalni musi być wyposażona w system wentylacji wysokiej podłączonej do zbiornika (przy wlocie ścieków surowych), Przewody wentylacyjne powinny być prowadzone rurami o średnicy minimum 110 mm, bez zbędnych załamań. Koniec pionowego odcinka wentylacji wysokiej musi być wyprowadzony ponad dach budynku i zakończony odpowiednią końcówką. Połączenia przewodów bezwzględnie muszą być wykonane szczelnie na całej ich długości. Nie dopuszcza się zwężania przewodów poniżej 110 mm, ani stosowania zaworów napowietrzających Przykryć zbiorniki gruntem tak, aby włazy kontrolne pozostały dostępne i widoczne. Należy zwrócić szczególną uwagę na pokrywę zamykającą urządzenia sterujące i dmuchawy, aby jej wyniesienie ponad grunt nie było mniejsze niż 10 centymetrów. W przeciwnym wypadku istnieje zagrożenie dostawania się wód opadowych do systemu oczyszczalni. Niedopuszczalne jest posadowienie pokrywy poniżej poziomy gruntu. [Oczyszczalnia dostępna jest w standardzie z nadbudowami o wysokości 50 centymetrów. W razie potrzeby instalacji na większej głębokości istnieje możliwość zamówienia urządzenia nadbudowami o wysokości 0,70 metra.] Uruchomienie oczyszczalni Podczas instalowania oczyszczalni bezwzględnie należy przestrzegać wskazówek producenta. W warunkach normalnej instalacji oczyszczalnię należy napełnić wodą. Dopiero wtedy można ją uruchomić. Jeżeli przydomowa oczyszczalnia ścieków nie zostanie zaszczepiona czynnym osadem to prawidłowy cykl pracy rozpocznie się dopiero po upłynięciu około 1 miesiąca od chwili uruchomienia (pod warunkiem utrzymania prawidłowej temperatury ścieków). Pierwszy drobny osad najczęściej koloru jasnobrązowego powstanie po kilkunastu dniach od uruchomienia. Już w tym czasie zaobserwować można będzie polepszenie jakości wody w odpływie. Następnie osad w komorze napowietrzania zazwyczaj przybiera odcień ciemnobrązowy co stanowi o efektywności oczyszczania i jakości ścieków na odpływie. W dobrze pracującej oczyszczalni ściek na odpływie jest bezbarwny i bezwonny. Do czasu wytworzenia się dostatecznej ilości osadu czynnego w komorze napowietrzania w oczyszczalni może pojawić się znaczna ilość białej piany. Spowodowane jest to używaniem detergentów i środków powierzchniowo czynnych. 13

14 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika Proporcjonalnie do wzrostu ilości osadu ilość piany maleje. W pierwszym miesiącu użytkowania należy ograniczyć ilość chemikaliów w gospodarstwie np. zmywarki. Jeżeli nie wytworzyła się dostateczna ilość osadu należy przyjąć, że oczyszczalnia nie jest w 100% uruchomiona lub jest zbyt mało obciążona. Zaszczepienie oczyszczalni znacznie przyspiesza proces rozruchu. W tym celu należy nalać do komory bioraktora osad czynny najlepiej z innej oczyszczalni. Przy prawidłowym zaszczepieniu rozruch POS trwa kilka dni, niekiedy może dojść do sytuacji, ze dowieziony osad czynny nie przystosuje się do składu ścieków surowych innych, niż te w których powstał. W tym przypadku dojdzie do jej obumarcia, a tym samym rozruch trwa dłuższy czas. Nie zdarza się to zbyt często, niemniej nie można tego wykluczyć Minimalna wartość osadu czynnego konieczna do uruchomienia/zaszczepienia oczyszczalni SBHR to 100 litrów. W praktyce ilość osadu może być większa przyspieszy to jedynie osiągnięcie pełnej sprawności przez oczyszczalnię Prace końcowe Końcowym etapem jest wyrównanie terenu budowy oraz ułożenie uprzednio zdjętej i zabezpieczonej warstwy humusowej Szczególne przypadki montażu Uwaga: W szczególnych przypadkach, wymagających specjalnej ostrożności w trakcie posadowienia urządzeń, należy ustalić z wykonawcą stosowne zabezpieczenia, takie jak: dodatkowe obmurowanie z cegieł lub pustaków, obudowa wodoszczelna, płyty odciążające, warstwy chudego betonu lub piasku stabilizowanego cementem. Ciągi komunikacyjne i parkingi (płyty odciążające ze zdefiniowanym obciążeniem, piasek stabilizowany cementem). Miejsca mycia samochodów (płyty odciążające ze zdefiniowanym obciążeniem, piasek stabilizowany cementem). Nieustabilizowany grunt (piasek stabilizowany cementem, mur oporowy). Wysoki poziom wody gruntowej oraz okresowe podnoszenie się zwierciadła wód gruntowych (piasek stabilizowany cementem o miąższości 0,30 m, płyta kotwiąca z piasku stabilizowanego cementem o miąższości 0,30 m z kotwieniem zbiorników obudowa wodoszczelna). W przypadku trwałego występowania wód gruntowych, należy bezwzględnie zainstalować kotwienia pozostawiając je ponad powierzchnią warstwy podłoża grubości 0,30 m. W przypadku trwałego występowania wód gruntowych, urządzenie do montażu podziemnego musi być dostosowane do instalacji w obecności wód gruntowych, posadowione na płycie piasku stabilizowanego cementem szybkowiążącym o miąższości 0,30 m, zakotwione za pomocą kotew, następnie bezwzględnie napełniane wodą by wyrównać nacisk, aż do maksymalnego poziomu wód gruntowych, w miarę wykonywania obsypki bocznej piaskiem stabilizowanym w proporcjach 200 kg cementu/1 m 3 piasku. Nieprzepuszczalny grunt uniemożliwiający infiltrację wody (piasek stabilizowany cementem zapobiegający wypłukiwaniu podsypki). Spadek terenu przekraczający 5% (mur oporowy, piasek stabilizowany cementem, montaż urządzeń w położeniu częściowo zagłębionym). Obecność w podłożu twardych niespękanych skał (piasek stabilizowany cementem). Inne rozwiązania do ustalenia z wykonawcą: W przypadku, gdy spadek terenu przekracza 5% należy wykonać drenaż odwadniający zlokalizowany powyżej oczyszczalni w celu wyeliminowania ryzyka wypłukiwania obsypki piaskowej przez spływające wody. W przypadku trudniejszych warunków gruntowo wodnych o sposobie kotwienia zbiorników decyduje projektant Uwagi końcowe: Montaż urządzenia należy powierzyć wykwalifikowanej firmie instalacyjnej posiadającej odpowiednie branżowe uprawnienia budowlane i certyfikaty. Urządzenie jest przystosowane do zasilania energią elektryczną AV 230V. Do zasilania należy zastosować odpowiedni kabel energetyczny. Obowiązkowe jest zastosowanie oddzielnego zabezpieczenia nad prądowego i różnicowo- prądowego, a podłączenie elektryczne musi być wykonane przez osobę uprawnioną. Po podłączeniu wszystkich przewodów hydraulicznych, powietrznych i elektrycznych należy wykonać próby szczelności i poprawności podłączeń elektrycznych zgodnie z obowiązującymi przepisami. Wszystkie prace instalacyjne należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych. W urządzeniu nie wolno dokonywać żadnych zmian konstrukcyjnych i wysokości nadbudów, nie można we własnym zakresie dokonywać zmian ich konstrukcji. Dostawa nie obejmuje rurociągów hydraulicznych i przewodów elektrycznych. Zabrania się zasadzania nad zbiornikiem roślin z rozbudowanym systemem korzeniowym. Zabroniony jest jakikolwiek zrzut wody deszczowej do oczyszczalni. Urządzenie powinno być dostępne na potrzeby prac konserwacyjnych i ewentualnego opróżnienia. 14

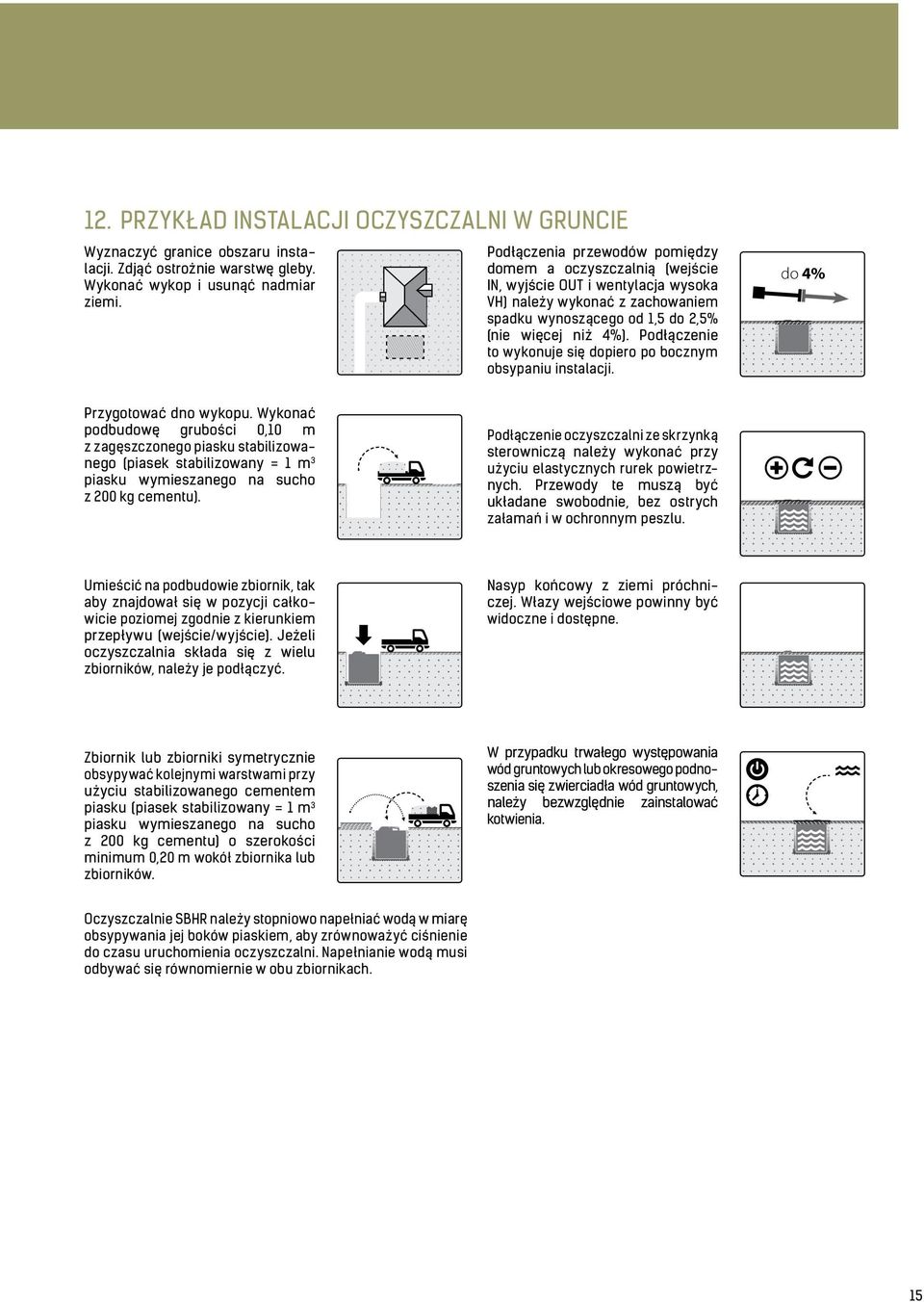

15 12. PRZYKŁAD INSTALACJI OCZYSZCZALNI W GRUNCIE Wyznaczyć granice obszaru instalacji. Zdjąć ostrożnie warstwę gleby. Wykonać wykop i usunąć nadmiar ziemi. Podłączenia przewodów pomiędzy domem a oczyszczalnią (wejście IN, wyjście OUT i wentylacja wysoka VH) należy wykonać z zachowaniem spadku wynoszącego od 1,5 do 2,5% (nie więcej niż 4%). Podłączenie to wykonuje się dopiero po bocznym obsypaniu instalacji. do 4% Przygotować dno wykopu. Wykonać podbudowę grubości 0,10 m z zagęszczonego piasku stabilizowanego (piasek stabilizowany = 1 m 3 piasku wymieszanego na sucho z 200 kg cementu). Podłączenie oczyszczalni ze skrzynką sterowniczą należy wykonać przy użyciu elastycznych rurek powietrznych. Przewody te muszą być układane swobodnie, bez ostrych załamań i w ochronnym peszlu. Umieścić na podbudowie zbiornik, tak aby znajdował się w pozycji całkowicie poziomej zgodnie z kierunkiem przepływu (wejście/wyjście). Jeżeli oczyszczalnia składa się z wielu zbiorników, należy je podłączyć. Nasyp końcowy z ziemi próchniczej. Włazy wejściowe powinny być widoczne i dostępne. Zbiornik lub zbiorniki symetrycznie obsypywać kolejnymi warstwami przy użyciu stabilizowanego cementem piasku (piasek stabilizowany = 1 m 3 piasku wymieszanego na sucho z 200 kg cementu) o szerokości minimum 0,20 m wokół zbiornika lub zbiorników. W przypadku trwałego występowania wód gruntowych lub okresowego podnoszenia się zwierciadła wód gruntowych, należy bezwzględnie zainstalować kotwienia. Oczyszczalnie SBHR należy stopniowo napełniać wodą w miarę obsypywania jej boków piaskiem, aby zrównoważyć ciśnienie do czasu uruchomienia oczyszczalni. Napełnianie wodą musi odbywać się równomiernie w obu zbiornikach. 15

16 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika 13. CZYNNOŚCI WYKONYWANE PRZEZ WYKWALIFIKOWANY PERSONEL Sprawdzić stan filtra powietrza w szafie sterowniczej. Sprawdzić stan filtra w sprężarce. Sprawdzić stan sprężarki zgodnie z zaleceniami producenta. Sprawdzić działania części mechanicznych, elektronicznych i innych, takich jak: dyfuzory, podnośnik cieczy, szafa sterująca, zawory i urządzenia alarmowe (jeśli występują). Sprawdzić poziom osadu w osadniku gnilnym, w razie konieczności usunąć i wywieźć taborem asenizacyjnym. Skontrolować stan instalacji hydraulicznej, elektrycznej i pneumatycznej. Sprawdzić sprawność wentylacji ZAKRES USŁUG SERWISOWYCH Przegląd zewnętrzny elementów oczyszczalni oraz sprawdzenie poprawności ich montażu, wywiad z użytkownikiem. Czynności serwisowe odnośnie poszczególnych elementów: rury cyrkulatora zdemontowanie, usunięcie osadu, umycie, zawory regulacyjne wyregulowanie wypływu ścieków z rur cyrkulatora, sprawdzenie szczelności połączeń, pompy mamutowe sprawdzenie wydajności, automatyka kontrola wszystkich parametrów technicznych przez odczyty z automatyki, dmuchawa kontrola ciśnienia dyspozycyjnego, elektrozawory kontrola działania. Sprawdzenie poziomu osadu w osadniku gnilnym i bioreaktorze oraz w razie potrzeby pisemna informacja o zbliżającym się terminie wywozu osadu. Wymiana membrany w dmuchawie 14. OBSŁUGA SPRĘŻARKI Zadaniem dmuchaw jest napowietrzanie w przydomowych oczyszczalniach ścieków. Zalety: Długa żywotność prostota mechanizmu i niewielka ilość części gwarantują długą żywotność. Niski poziom hałasu osłona dźwiękochłonna oraz tłumik zabudowany w podstawie skutecznie redukują poziom hałasu. Dmuchawy są bardzo ciche, co pokazują również pomiary laboratoryjne. Wysoki stopień skuteczności działanie urządzenia oparte jest o zasadę oscylacji elektromagnetycznej, która eliminuje potrzebę stosowania części ślizgowych i przez to minimalizuje straty energii i zapewnia wysoką skuteczność pracy. Całkowity brak smarowania praca bez konieczności smarowania zapewnia suche i nie zanieczyszczone drobinami oleju powietrze na wylocie z urządzenia. Zwarta i lekka konstrukcja część napędowa i robocza zabudowane są w jednej kompaktowej obudowie. Niski poziom wibracji część robocza urządzenia jest oddzielona od obudowy zewnętrznej wibroizolatorami. Niski poziom pulsacji powietrza dzięki specjalnie zaprojektowanemu zbiornikowi i tłumikowi zabudowanym w podstawie dmuchawy, powietrze na wylocie jest praktycznie wolne od pulsacji. Odporność na deszcz urządzenia są odporne na działanie opadów atmosferycznych, w związku z tym sposób ich montażu pozostawia wiele różnych możliwości. Przed rozpoczęciem czynności obsługowych wyłączyć pompę z sieci i zabezpieczyć przed ponownym, przypadkowym uruchomieniem. Czyszczenie filtra Wykręcić śrubę mocującą pokrywę filtra. Usunąć pokrywę filtra. Wyjąć wkład filtra, strząsnąć kurz. Jeśli wkład jest silnie zabrudzony, należy wyprać go w neutralnym detergencie. Dobrze wypłukać i wysuszyć na wolnym powietrzu. Zamocować wkład do filtra na miejscu. Upewnić się, ze twardsza strona filtra skierowana jest w dół. Zamocować pokrywę filtra i przykręcić śrubę mocującą. UWAGA! Nie należy stosować benzyny ani rozpuszczalnika do czyszczenia filtra, gdyż spowoduje to jego zniszczenie. W przypadku braku czyszczenia filtra użytkownik traci gwarancję. Należy bezwzględnie wymienić wkłady zatkane lub zaolejone. W przypadku silnego zabrudzenia można skorzystać z dodatkowych filtrów. W trakcie wymiany przedmuchać wnętrze korpusu suchym, sprężonym powietrzem. Regularna obsługa pompy pozwala na uzyskanie najkorzystniejszych efektów jej pracy. Długość okresów między obsługowych zależy od panujących warunków otoczenia. 16

17 Seria EL z systemem pojedynczym EL-60 / EL / EL / EL-100 / EL-120 Charakterystyka produktu zabezpieczenie przed przeciążeniem elektrycznym (termik) wyłącznik mechaniczny opcja - lampka sygnalizacji działania wyłącznika mechanicznego lub kabel sygnałowy 10 przewód elektryczny zasilający z wtyczką w komplecie Dane techniczne MODEL EL-60 EL EL EL-100 EL MBAR Seria EL 50 MBAR MBAR WYDAJNOŚĆ* L/MIN 150 MBAR EL-60 / EL / EL MBAR 54 Wymiary Dane 94 techniczne 123 EL-100 / EL MBAR Model NAPIĘDCIE/CZĘSTOTLIWOŚĆ V/HZ 230/50 230/50 230/50 230/50 230/50 POBÓR MOCY W 200 MBAR POZIOM HAŁASU DB(A) m m WYMIARY MM L X W X H X 201 X m l/min PRZYŁĄCZE MM Ø ZEWNĘTRZNA m WAGA KG m * Parametry pracy mogą Wymiary się różnić o +/- 10% od danych przedstawionych Dane techniczne w katalogu. 250 m Wymiary Model 200 m db(a) Wymiary mm 1) 0 mbar mm mbar 96 Waga Charakterystyka pracy EL-120 EL-100 EL EL EL-60 Optymalny zakres pracy Charakterystyka pracy 100 EL EL mbar EL Szczegóły podane w dokumentacji sprężarki. EL-60 1) 100 mbar l/min 150 mbar mbar mbar /50 230/50 230/50 230/50 230/ mbar db(a) EL EL Wymiary mm EL x 201 x 216 mm l/min EL Waga ) EL-60 Seria EL EL-60 / EL / E EL-100 / EL-120 EL EL EL-100 EL-120 Charakterystyka pra l/min

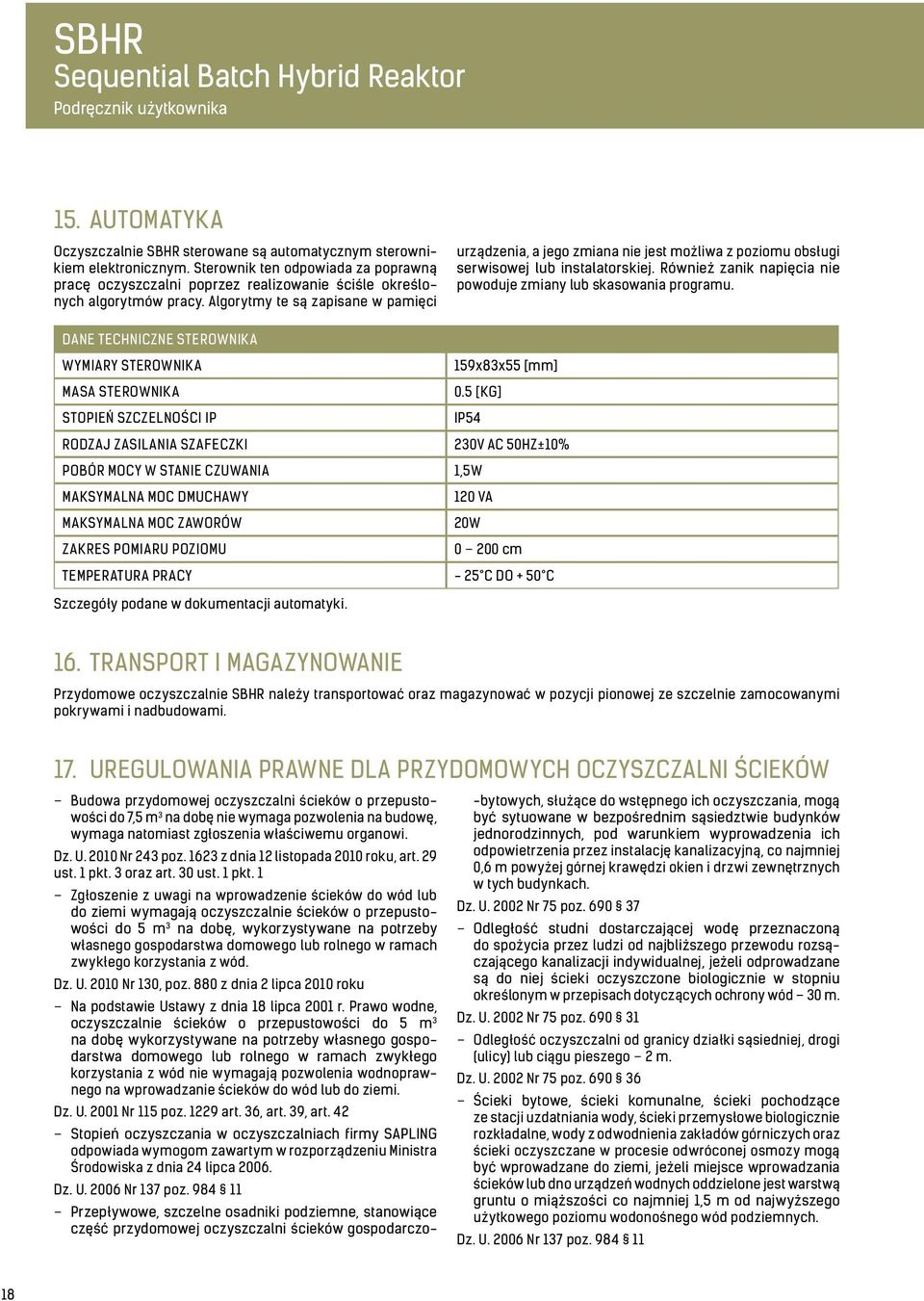

18 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika 15. AUTOMATYKA Oczyszczalnie SBHR sterowane są automatycznym sterownikiem elektronicznym. Sterownik ten odpowiada za poprawną pracę oczyszczalni poprzez realizowanie ściśle określonych algorytmów pracy. Algorytmy te są zapisane w pamięci urządzenia, a jego zmiana nie jest możliwa z poziomu obsługi serwisowej lub instalatorskiej. Również zanik napięcia nie powoduje zmiany lub skasowania programu. DANE TECHNICZNE STEROWNIKA WYMIARY STEROWNIKA 159x83x55 [mm] MASA STEROWNIKA 0.5 [KG] STOPIEŃ SZCZELNOŚCI IP IP54 RODZAJ ZASILANIA SZAFECZKI 230V AC 50HZ±10% POBÓR MOCY W STANIE CZUWANIA 1,5W MAKSYMALNA MOC DMUCHAWY 120 VA MAKSYMALNA MOC ZAWORÓW 20W ZAKRES POMIARU POZIOMU cm TEMPERATURA PRACY - 25 C DO + 50 C Szczegóły podane w dokumentacji automatyki. 16. TRANSPORT I MAGAZYNOWANIE Przydomowe oczyszczalnie SBHR należy transportować oraz magazynować w pozycji pionowej ze szczelnie zamocowanymi pokrywami i nadbudowami. 17. UREGULOWANIA PRAWNE DLA PRZYDOMOWYCH OCZYSZCZALNI ŚCIEKÓW Budowa przydomowej oczyszczalni ścieków o przepustowości do 7,5 m 3 na dobę nie wymaga pozwolenia na budowę, wymaga natomiast zgłoszenia właściwemu organowi. Dz. U Nr 243 poz z dnia 12 listopada 2010 roku, art. 29 ust. 1 pkt. 3 oraz art. 30 ust. 1 pkt. 1 Zgłoszenie z uwagi na wprowadzenie ścieków do wód lub do ziemi wymagają oczyszczalnie ścieków o przepustowości do 5 m 3 na dobę, wykorzystywane na potrzeby własnego gospodarstwa domowego lub rolnego w ramach zwykłego korzystania z wód. Dz. U Nr 130, poz. 880 z dnia 2 lipca 2010 roku Na podstawie Ustawy z dnia 18 lipca 2001 r. Prawo wodne, oczyszczalnie ścieków o przepustowości do 5 m 3 na dobę wykorzystywane na potrzeby własnego gospodarstwa domowego lub rolnego w ramach zwykłego korzystania z wód nie wymagają pozwolenia wodnoprawnego na wprowadzanie ścieków do wód lub do ziemi. Dz. U Nr 115 poz art. 36, art. 39, art. 42 Stopień oczyszczania w oczyszczalniach firmy SAPLING odpowiada wymogom zawartym w rozporządzeniu Ministra Środowiska z dnia 24 lipca Dz. U Nr 137 poz Przepływowe, szczelne osadniki podziemne, stanowiące część przydomowej oczyszczalni ścieków gospodarczo- bytowych, służące do wstępnego ich oczyszczania, mogą być sytuowane w bezpośrednim sąsiedztwie budynków jednorodzinnych, pod warunkiem wyprowadzenia ich odpowietrzenia przez instalację kanalizacyjną, co najmniej 0,6 m powyżej górnej krawędzi okien i drzwi zewnętrznych w tych budynkach. Dz. U Nr 75 poz Odległość studni dostarczającej wodę przeznaczoną do spożycia przez ludzi od najbliższego przewodu rozsączającego kanalizacji indywidualnej, jeżeli odprowadzane są do niej ścieki oczyszczone biologicznie w stopniu określonym w przepisach dotyczących ochrony wód 30 m. Dz. U Nr 75 poz Odległość oczyszczalni od granicy działki sąsiedniej, drogi (ulicy) lub ciągu pieszego 2 m. Dz. U Nr 75 poz Ścieki bytowe, ścieki komunalne, ścieki pochodzące ze stacji uzdatniania wody, ścieki przemysłowe biologicznie rozkładalne, wody z odwodnienia zakładów górniczych oraz ścieki oczyszczane w procesie odwróconej osmozy mogą być wprowadzane do ziemi, jeżeli miejsce wprowadzania ścieków lub dno urządzeń wodnych oddzielone jest warstwą gruntu o miąższości co najmniej 1,5 m od najwyższego użytkowego poziomu wodonośnego wód podziemnych. Dz. U Nr 137 poz

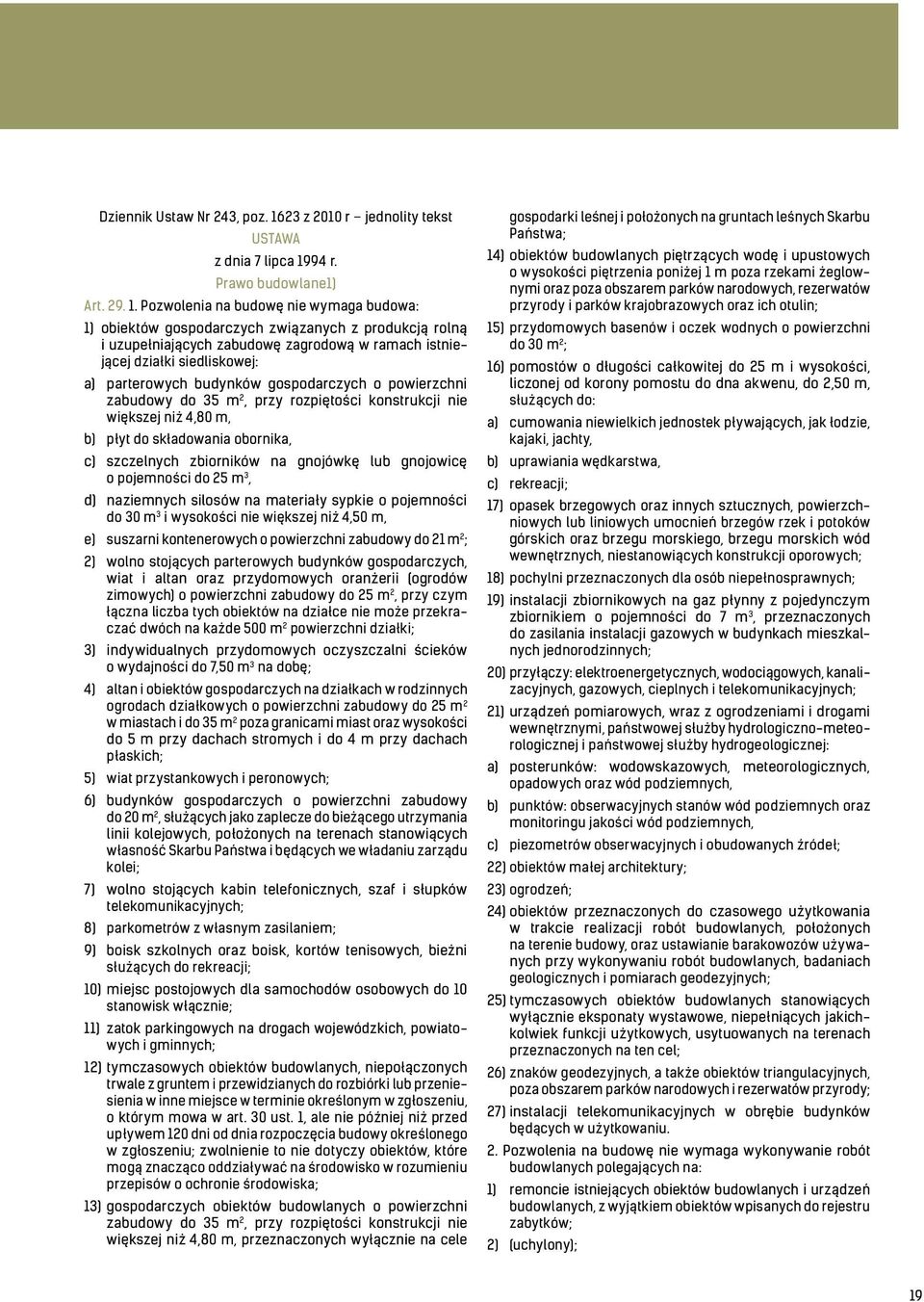

19 Dziennik Ustaw Nr 243, poz z 2010 r jednolity tekst USTAWA z dnia 7 lipca 1994 r. Prawo budowlane1) Art Pozwolenia na budowę nie wymaga budowa: 1) obiektów gospodarczych związanych z produkcją rolną i uzupełniających zabudowę zagrodową w ramach istniejącej działki siedliskowej: a) parterowych budynków gospodarczych o powierzchni zabudowy do 35 m 2, przy rozpiętości konstrukcji nie większej niż 4,80 m, b) płyt do składowania obornika, c) szczelnych zbiorników na gnojówkę lub gnojowicę o pojemności do 25 m 3, d) naziemnych silosów na materiały sypkie o pojemności do 30 m 3 i wysokości nie większej niż 4,50 m, e) suszarni kontenerowych o powierzchni zabudowy do 21 m 2 ; 2) wolno stojących parterowych budynków gospodarczych, wiat i altan oraz przydomowych oranżerii (ogrodów zimowych) o powierzchni zabudowy do 25 m 2, przy czym łączna liczba tych obiektów na działce nie może przekraczać dwóch na każde 500 m 2 powierzchni działki; 3) indywidualnych przydomowych oczyszczalni ścieków o wydajności do 7,50 m 3 na dobę; 4) altan i obiektów gospodarczych na działkach w rodzinnych ogrodach działkowych o powierzchni zabudowy do 25 m 2 w miastach i do 35 m 2 poza granicami miast oraz wysokości do 5 m przy dachach stromych i do 4 m przy dachach płaskich; 5) wiat przystankowych i peronowych; 6) budynków gospodarczych o powierzchni zabudowy do 20 m 2, służących jako zaplecze do bieżącego utrzymania linii kolejowych, położonych na terenach stanowiących własność Skarbu Państwa i będących we władaniu zarządu kolei; 7) wolno stojących kabin telefonicznych, szaf i słupków telekomunikacyjnych; 8) parkometrów z własnym zasilaniem; 9) boisk szkolnych oraz boisk, kortów tenisowych, bieżni służących do rekreacji; 10) miejsc postojowych dla samochodów osobowych do 10 stanowisk włącznie; 11) zatok parkingowych na drogach wojewódzkich, powiatowych i gminnych; 12) tymczasowych obiektów budowlanych, niepołączonych trwale z gruntem i przewidzianych do rozbiórki lub przeniesienia w inne miejsce w terminie określonym w zgłoszeniu, o którym mowa w art. 30 ust. 1, ale nie później niż przed upływem 120 dni od dnia rozpoczęcia budowy określonego w zgłoszeniu; zwolnienie to nie dotyczy obiektów, które mogą znacząco oddziaływać na środowisko w rozumieniu przepisów o ochronie środowiska; 13) gospodarczych obiektów budowlanych o powierzchni zabudowy do 35 m 2, przy rozpiętości konstrukcji nie większej niż 4,80 m, przeznaczonych wyłącznie na cele gospodarki leśnej i położonych na gruntach leśnych Skarbu Państwa; 14) obiektów budowlanych piętrzących wodę i upustowych o wysokości piętrzenia poniżej 1 m poza rzekami żeglownymi oraz poza obszarem parków narodowych, rezerwatów przyrody i parków krajobrazowych oraz ich otulin; 15) przydomowych basenów i oczek wodnych o powierzchni do 30 m 2 ; 16) pomostów o długości całkowitej do 25 m i wysokości, liczonej od korony pomostu do dna akwenu, do 2,50 m, służących do: a) cumowania niewielkich jednostek pływających, jak łodzie, kajaki, jachty, b) uprawiania wędkarstwa, c) rekreacji; 17) opasek brzegowych oraz innych sztucznych, powierzchniowych lub liniowych umocnień brzegów rzek i potoków górskich oraz brzegu morskiego, brzegu morskich wód wewnętrznych, niestanowiących konstrukcji oporowych; 18) pochylni przeznaczonych dla osób niepełnosprawnych; 19) instalacji zbiornikowych na gaz płynny z pojedynczym zbiornikiem o pojemności do 7 m 3, przeznaczonych do zasilania instalacji gazowych w budynkach mieszkalnych jednorodzinnych; 20) przyłączy: elektroenergetycznych, wodociągowych, kanalizacyjnych, gazowych, cieplnych i telekomunikacyjnych; 21) urządzeń pomiarowych, wraz z ogrodzeniami i drogami wewnętrznymi, państwowej służby hydrologiczno meteorologicznej i państwowej służby hydrogeologicznej: a) posterunków: wodowskazowych, meteorologicznych, opadowych oraz wód podziemnych, b) punktów: obserwacyjnych stanów wód podziemnych oraz monitoringu jakości wód podziemnych, c) piezometrów obserwacyjnych i obudowanych źródeł; 22) obiektów małej architektury; 23) ogrodzeń; 24) obiektów przeznaczonych do czasowego użytkowania w trakcie realizacji robót budowlanych, położonych na terenie budowy, oraz ustawianie barakowozów używanych przy wykonywaniu robót budowlanych, badaniach geologicznych i pomiarach geodezyjnych; 25) tymczasowych obiektów budowlanych stanowiących wyłącznie eksponaty wystawowe, niepełniących jakichkolwiek funkcji użytkowych, usytuowanych na terenach przeznaczonych na ten cel; 26) znaków geodezyjnych, a także obiektów triangulacyjnych, poza obszarem parków narodowych i rezerwatów przyrody; 27) instalacji telekomunikacyjnych w obrębie budynków będących w użytkowaniu. 2. Pozwolenia na budowę nie wymaga wykonywanie robót budowlanych polegających na: 1) remoncie istniejących obiektów budowlanych i urządzeń budowlanych, z wyjątkiem obiektów wpisanych do rejestru zabytków; 2) (uchylony); 19

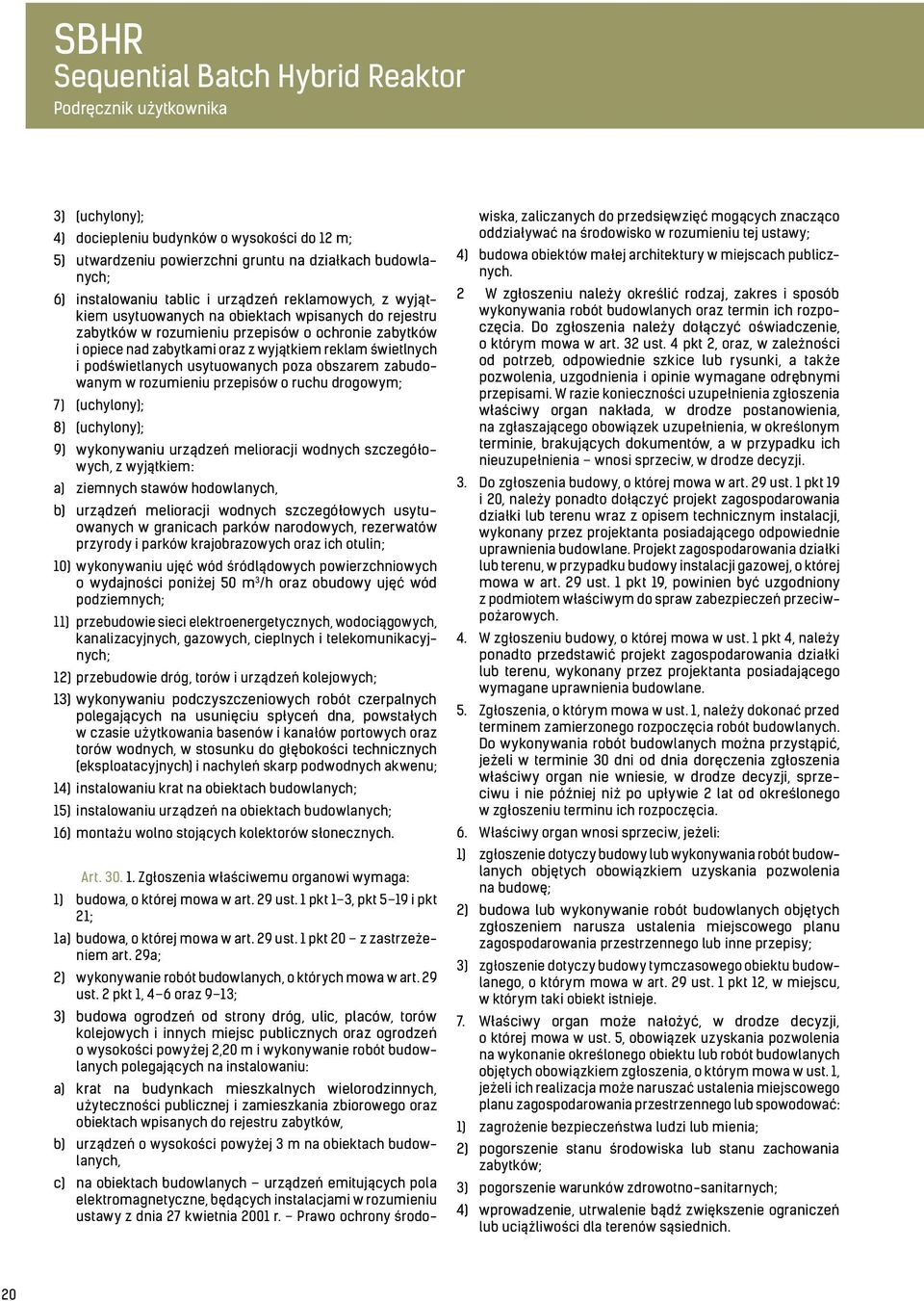

20 SBHR Sequential Batch Hybrid Reaktor Podręcznik użytkownika 3) (uchylony); 4) dociepleniu budynków o wysokości do 12 m; 5) utwardzeniu powierzchni gruntu na działkach budowlanych; 6) instalowaniu tablic i urządzeń reklamowych, z wyjątkiem usytuowanych na obiektach wpisanych do rejestru zabytków w rozumieniu przepisów o ochronie zabytków i opiece nad zabytkami oraz z wyjątkiem reklam świetlnych i podświetlanych usytuowanych poza obszarem zabudowanym w rozumieniu przepisów o ruchu drogowym; 7) (uchylony); 8) (uchylony); 9) wykonywaniu urządzeń melioracji wodnych szczegółowych, z wyjątkiem: a) ziemnych stawów hodowlanych, b) urządzeń melioracji wodnych szczegółowych usytuowanych w granicach parków narodowych, rezerwatów przyrody i parków krajobrazowych oraz ich otulin; 10) wykonywaniu ujęć wód śródlądowych powierzchniowych o wydajności poniżej 50 m 3 /h oraz obudowy ujęć wód podziemnych; 11) przebudowie sieci elektroenergetycznych, wodociągowych, kanalizacyjnych, gazowych, cieplnych i telekomunikacyjnych; 12) przebudowie dróg, torów i urządzeń kolejowych; 13) wykonywaniu podczyszczeniowych robót czerpalnych polegających na usunięciu spłyceń dna, powstałych w czasie użytkowania basenów i kanałów portowych oraz torów wodnych, w stosunku do głębokości technicznych (eksploatacyjnych) i nachyleń skarp podwodnych akwenu; 14) instalowaniu krat na obiektach budowlanych; 15) instalowaniu urządzeń na obiektach budowlanych; 16) montażu wolno stojących kolektorów słonecznych. Art Zgłoszenia właściwemu organowi wymaga: 1) budowa, o której mowa w art. 29 ust. 1 pkt 1 3, pkt 5 19 i pkt 21; 1a) budowa, o której mowa w art. 29 ust. 1 pkt 20 z zastrzeżeniem art. 29a; 2) wykonywanie robót budowlanych, o których mowa w art. 29 ust. 2 pkt 1, 4 6 oraz 9 13; 3) budowa ogrodzeń od strony dróg, ulic, placów, torów kolejowych i innych miejsc publicznych oraz ogrodzeń o wysokości powyżej 2,20 m i wykonywanie robót budowlanych polegających na instalowaniu: a) krat na budynkach mieszkalnych wielorodzinnych, użyteczności publicznej i zamieszkania zbiorowego oraz obiektach wpisanych do rejestru zabytków, b) urządzeń o wysokości powyżej 3 m na obiektach budowlanych, c) na obiektach budowlanych urządzeń emitujących pola elektromagnetyczne, będących instalacjami w rozumieniu ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska, zaliczanych do przedsięwzięć mogących znacząco oddziaływać na środowisko w rozumieniu tej ustawy; 4) budowa obiektów małej architektury w miejscach publicznych. 2 W zgłoszeniu należy określić rodzaj, zakres i sposób wykonywania robót budowlanych oraz termin ich rozpoczęcia. Do zgłoszenia należy dołączyć oświadczenie, o którym mowa w art. 32 ust. 4 pkt 2, oraz, w zależności od potrzeb, odpowiednie szkice lub rysunki, a także pozwolenia, uzgodnienia i opinie wymagane odrębnymi przepisami. W razie konieczności uzupełnienia zgłoszenia właściwy organ nakłada, w drodze postanowienia, na zgłaszającego obowiązek uzupełnienia, w określonym terminie, brakujących dokumentów, a w przypadku ich nieuzupełnienia wnosi sprzeciw, w drodze decyzji. 3. Do zgłoszenia budowy, o której mowa w art. 29 ust. 1 pkt 19 i 20, należy ponadto dołączyć projekt zagospodarowania działki lub terenu wraz z opisem technicznym instalacji, wykonany przez projektanta posiadającego odpowiednie uprawnienia budowlane. Projekt zagospodarowania działki lub terenu, w przypadku budowy instalacji gazowej, o której mowa w art. 29 ust. 1 pkt 19, powinien być uzgodniony z podmiotem właściwym do spraw zabezpieczeń przeciwpożarowych. 4. W zgłoszeniu budowy, o której mowa w ust. 1 pkt 4, należy ponadto przedstawić projekt zagospodarowania działki lub terenu, wykonany przez projektanta posiadającego wymagane uprawnienia budowlane. 5. Zgłoszenia, o którym mowa w ust. 1, należy dokonać przed terminem zamierzonego rozpoczęcia robót budowlanych. Do wykonywania robót budowlanych można przystąpić, jeżeli w terminie 30 dni od dnia doręczenia zgłoszenia właściwy organ nie wniesie, w drodze decyzji, sprzeciwu i nie później niż po upływie 2 lat od określonego w zgłoszeniu terminu ich rozpoczęcia. 6. Właściwy organ wnosi sprzeciw, jeżeli: 1) zgłoszenie dotyczy budowy lub wykonywania robót budowlanych objętych obowiązkiem uzyskania pozwolenia na budowę; 2) budowa lub wykonywanie robót budowlanych objętych zgłoszeniem narusza ustalenia miejscowego planu zagospodarowania przestrzennego lub inne przepisy; 3) zgłoszenie dotyczy budowy tymczasowego obiektu budowlanego, o którym mowa w art. 29 ust. 1 pkt 12, w miejscu, w którym taki obiekt istnieje. 7. Właściwy organ może nałożyć, w drodze decyzji, o której mowa w ust. 5, obowiązek uzyskania pozwolenia na wykonanie określonego obiektu lub robót budowlanych objętych obowiązkiem zgłoszenia, o którym mowa w ust. 1, jeżeli ich realizacja może naruszać ustalenia miejscowego planu zagospodarowania przestrzennego lub spowodować: 1) zagrożenie bezpieczeństwa ludzi lub mienia; 2) pogorszenie stanu środowiska lub stanu zachowania zabytków; 3) pogorszenie warunków zdrowotno sanitarnych; 4) wprowadzenie, utrwalenie bądź zwiększenie ograniczeń lub uciążliwości dla terenów sąsiednich. 20
