UCS 500N7 MULTIFUNCTIONAL TESTGENERATOR FOR TRANSIENTS (EFT/BURST, SURGE & POWER FAIL) UP TO 7KV

Transkrypt

1 UCS 500N7 MULTIFUNCTIONAL TESTGENERATOR FOR TRANSIENTS (EFT/BURST, SURGE & POWER FAIL) UP TO 7KV DO BADAŃ ZGODNIE Z... > ANSI/IEEE C62.41 > EN > EN > EN > EN > EN > EN > EN > EN > EN > EN > IEC > IEC > IEC > IEC > IEC > IEC > IEC > IEC > IEC > IEC >... UCS 500N7 - ULEPSZONY ULTRA -KOMPAKTOWY TESTER ZGODNY Z IEC X I ANSI/IEEE C62.41 Ultra Kompaktowy symulator UCS 500N7 jest najbardziej wszechstronnym testerem obejmujący wymagania zaburzeń typu transient oraz zasilania, zgodnym z międzynarodowymi normami (publikacje podstawowe i normy ogólne) i normami produktowymi z napięciem do 7.0kV. Oprócz zgodności z normą dla testów surge IEC jest również zgodny z normą ANSI/IEEE C62.41dla testów surge i ringwave. UCS 500N7 jest nie tylko najbardziej ekonomicznym rozwiązaniem dla w pełni zgodnych badań odporności i oznakowania CE, ale wykracza daleko poza te granice. Ma wbudowany CDN dla DUT 1-fazowych z możliwością rozbudowania do DUT 3-fazowych poprzez automatycznie sterowane zewnętrzne sieci sprzegająco - odsprzęgające do 100A. EM TEST dostarcza szeroki wachlarz akcesoriów do różnych zastosowań. WYJĄTKOWE MOŻLIWOŚCI > Ultra-Kompaktowy Symulator 7.0kV OBSZARY ZASTOSOWAŃ INDUSTRY BROADCAST COMPONENTS TELECOM MEDICAL RESIDENTIAL > Moduł Burst IEC/EN > Moduł Surge IEC/EN > Moduł PowerFail IEC/EN > Moduł Ringwave IEC/EN opcjonalnie EM TEST > STRONA 1/10

2 ZALETY OPROGRAMOWANIE WSZYSTKO W JEDNYM - WSZYSTKO CZEGO POTRZEBUJESZ DO TESTÓW Z POZIOMEM 7KV IEC.CONTROL OPROGRAMOWNIE DO STEROWANIA I DOKUMENTACJI UCS 500N7 jest wszystkim, co niezbędne do prowadzenia w pełni zgodnych testów na poziomie,który znacznie wykracza poza wymagania badania. Surge może być testowany do 7.0kV lub zgodnie z IEC lub ANSI/IEEE C UCS 500N7 oferuje zintegrowany Moduł Ringwave (opcjonalnie) zgodnie z ANSI/IEEE C62.41 oraz IEC do testów ringwave na liniach zasilania UCS 500N7 może być obsługiwany ręcznie z przedniego panelu lub zdalnie poprzez wbudowany interfejs USB lub GPIB.Wejście Fail umożliwia kontrolę bieżącej sekwencji badania w oparciu o status Dut. Dzięki monitoringowi (BNC) niezwykle łatwo można dokonać pomiaru sygnału i jego weryfikacji. Bezpieczeństwo jest zapewnione dzięki takim funkcjom jak lampa kontrolna oraz obwód bezpieczeństwa. Wstępnie zaprogramowane testy umożliwiają najwyższą wygodę użytkownika. UCS 500N7 wciąż oferuje Quick Start badania, w którym parametry testu można zmienić on-line w celu oceny poziomu odporności poszczególnych DUT. Niezliczone ułatwienia dla użytkownika, przejrzysta struktura i funkcjonalność okna oraz stale aktualizowana biblioteka norm EM TEST dla łatwego wygenerowania specyficznych sekwencji testu, to główne cechy oprogramowania iec.control. Oprogramowanie jest automatycznie konfigurowane odpowiednio do podłączonego generatora EM TEST. Szeroki zakres możliwości raportowania pomaga użytkownikowi tworzyć raporty z badań, które spełniają międzynarodowe wymagania. iec.control jest obsługiwany przez system Windows 2000, Windows XP i Windows Vista. Zdalne sterowanie możliwe jest za pośrednictwem USB lub GPIB. iec.control obsługuje szeroki zakres kart GPIB National Instruments. INNE MODELE UCS SERIA 500 N- SYMULATOR KOMPAKTOWY DO 7 KV UCS 500N Ultra-Kompaktowy Symulator dla Burst, Surge i Power Fail jest dostępny w dwóch różnych wersjach, amplitudy narażeń do 5,5 kv lub do 7 kv. OBSŁUGA ŁATWY W OBSŁUDZE Panel menu i klawisze funkcyjne umożliwiają użytkownikowi przeprowadzenie testu szybko i dokładnie. Kursor umożliwia szybką kontrolę wszystkich parametrów zaprogramowanego testu dlatego procedury testowe są tak uproszczone i jednocześnie każdy krok jest przeprowadzony dokładnie i prawidłowo. EM TEST > STRONA 2/10

3 URZĄDZENIA DODATKOWE AKCESORIA CNI FAZOWY SPRZĘGANIA DLA BURST I SURGE MS ANTENA RAMOWA DO BADAŃ Z POLAMI MAGNETYCZNYMI - CZĘSTOTLIWOŚCI SIECIOWYCH ORAZ IMPULSOWYCH EM TEST oferuje szereg w pełni automatycznych sieci sprzęgająco-odsprzęgających 3-fazowych / oddzielenie do Burst i Surge rozszerzających zdolności badań dla 3-fazowych DUT. Sieci posiadają prąd znamionowy do 100A. MV TRANSFORMATOR PRZESTRAJANY ELEKTRONICZNIE DLA WAHAŃ NAPIĘCIA Motor-Variac jest kontrolowany przez UCS 500N zgodnie z IEC Motor Variac jest używany również do zautomatyzowanych badań pola magnetycznym. MS antena ramowa 1mx1m, zgodna z IEC i IEC , zamontowana na wózku i zamocowana do masztu jest ruchoma, umożliwia regulację wysokości i zmianę konta 360deg. Do wygenerowania pola magnetyczne o częstotliwości sieciowej w dolnych zakresach natężenia służy transformator MC 2630, natomiast pola o natężeniu powyżej 100A/m wymagają transformatora MC HFK - KLAMRA POJEMNOŚCIOWA V TAPPED VOLTAGE TRANSFORMER FOR VOLTAGE DIPS AND INTERRUPTIONS HFK jest w pełni zgodną klamrą pojemnościową zgodną ze specyfikacją IEC The V 4780 tapped autotransformer is designed to supply the required voltages as per IEC/EN Ed.2:2004 to perform voltage dips and interruptions. ITP - ODPORNOŚĆ PRÓBY TESTU V 4780S2 - TAPPED VOLTAGE TRANSFORMER FOR VOLTAGE DIPS AND INTERRUPTIONS The V 4780S2 tapped autotransformer is designed to supply the required voltages as per IEC/EN Ed.2:2004 to perform voltage dips and interruptions. Compared to the manually operated V 4780 the V 4780S2 model offers automatic change of taps according to the selected voltage level. CNV 504N/508N - SPRZĘGANIE SURGE - LINIE SYGNAŁOWE I DANYCH CNV 504N/508N Sprzęgająco-odsprzęgające sieci są dostępne do testów Surge do lini I/O sygnałowych i Danych oraz telekomunikacyjnych, wykonane zgodnie z IEC ITP to narzędzie używane do badań podczas prac rozwojowych. Składa się z różnych sond pola elektrycznego. Pozwalają one zlokalizować słabe punkty w systemie lub na PCB. Impulsy Burst są wykorzystywany do generowania zaburzeń. CA EFT KIT - ZESTAW DO WERYFIKACJI EFT / IMPULSÓW BURST Zgodnie z IEC Ed.2 charakterystyki generatora burst muszą zostać zweryfikowane dla dwóch różnych obciążeń 50ohm i 1000 ohm. EM TEST oferuje zestawy kalibracyjne składające się z dwóch obciążeń i adaptera do sprawdzania impulsów na wyjściu do DUT. CA HFK KIT - VERIFICATION KIT FOR CAPACITIVE COUPLING CLAMP The IEC/EN Ed 3.0 published 2012 recomends the calibration of the capacitive coupling clamp into a 50ohm coaxial load. The capacitive coupling clamp (HFK) is connected to the 50 ohm output of the EFT generator. A flexible insulated plate inside the HFK is connected to a coaxial 50 ohm load resistor for verificate the EFT / Burst wave of the capacitive coupling clamp. EM TEST > STRONA 3/10

4 ELECTRICAL FAST TRANSIENTS ELECTRICAL FAST TRANSIENTS MODUŁ BURST, EFT/N7 PROCEDURY zgodnie z EN/IEC und EN , -6-2 Quick Start Parametry regulowane online, łatwy w obsłudze Test napięcia 200 V V ± 10 %; 100 V V ± 10 % (50 Ohm) Standardowe procedury testowe Kształt impulsu 5/50 ns przy 50 Ohm i Ohm zgodnie z EN/IEC , zgodnie z EN , -6-2 Procedury testowe manualne Czas wzrostu (tr) 5 ns ± 30 % przy 50 Ohm; 5 ns ± 30 % przy Ohm Procedury testowe użytkownika Szerokość impulsu 50 ns ± 30 % przy 50 Ohm; 50 ns -15/+100 ns przy Ohm Impedancja źródła 50 Ohm Polaryzacja poz/neg Synchronous burst release Random burst release Change voltage after T Frequency sweep within one burst Frequency sweep with constant number of pulses Frequency sweep with constant burst duration Change polarity after T TRIGGER Wyzwalacz Burst Automatyczne, manualne, zewnętrzne AKCESORIA HFK 0-360, rozpad 1 ( Hz) Pojemnościowe klamry sprzęgające zgodnie z IEC KW :1 Rezystor kalibracyjny, 50 Ohm Czas trwania impulsu td = 0,10 ms ms KW :1 Rezystor kalibracyjny, Ohm Powtarzanie tr = 10 ms ms Zestaw CA EFT Częstotliwość Burst f = 0,1 khz khz Kit for burst pulse verification consisting of KW50, KW1000 and adapter for DUT port in a plastic case for storage Czas próby T = 0:01 min - 99:59 min T > 99:59 min --> nieskończoność CA HFK kit Adapter set for capacitive coupling clamp calibration included: - Transducer plate as per IEC/EN Ed Support for positioning the KW 50 adapter on 100mm height as the capacitive coupling clamp CA MC F Adapter to match KW 50 load resistor to the EUT supply of 3-phase N-series coupling network A6dB Tłumik 6 db, 50 Ohm ITP Test odporności sond (pola elektrycznego) ITP/H Test odporności sond (pola magnetycznego) Synchronizacja WYJŚCIA Bezpośrednie Poprzez 50 Ohm łącze koncentryczne Tryb sprzęgania L, N, PE; wszystkie możliwości Zasilanie DUT AC: 300 V / 16 A; 50/60 Hz DC: 300 V / 10 A Trigger CRO 5 V sygnał wyzwalacza do oscyloskopu EM TEST > STRONA 4/10

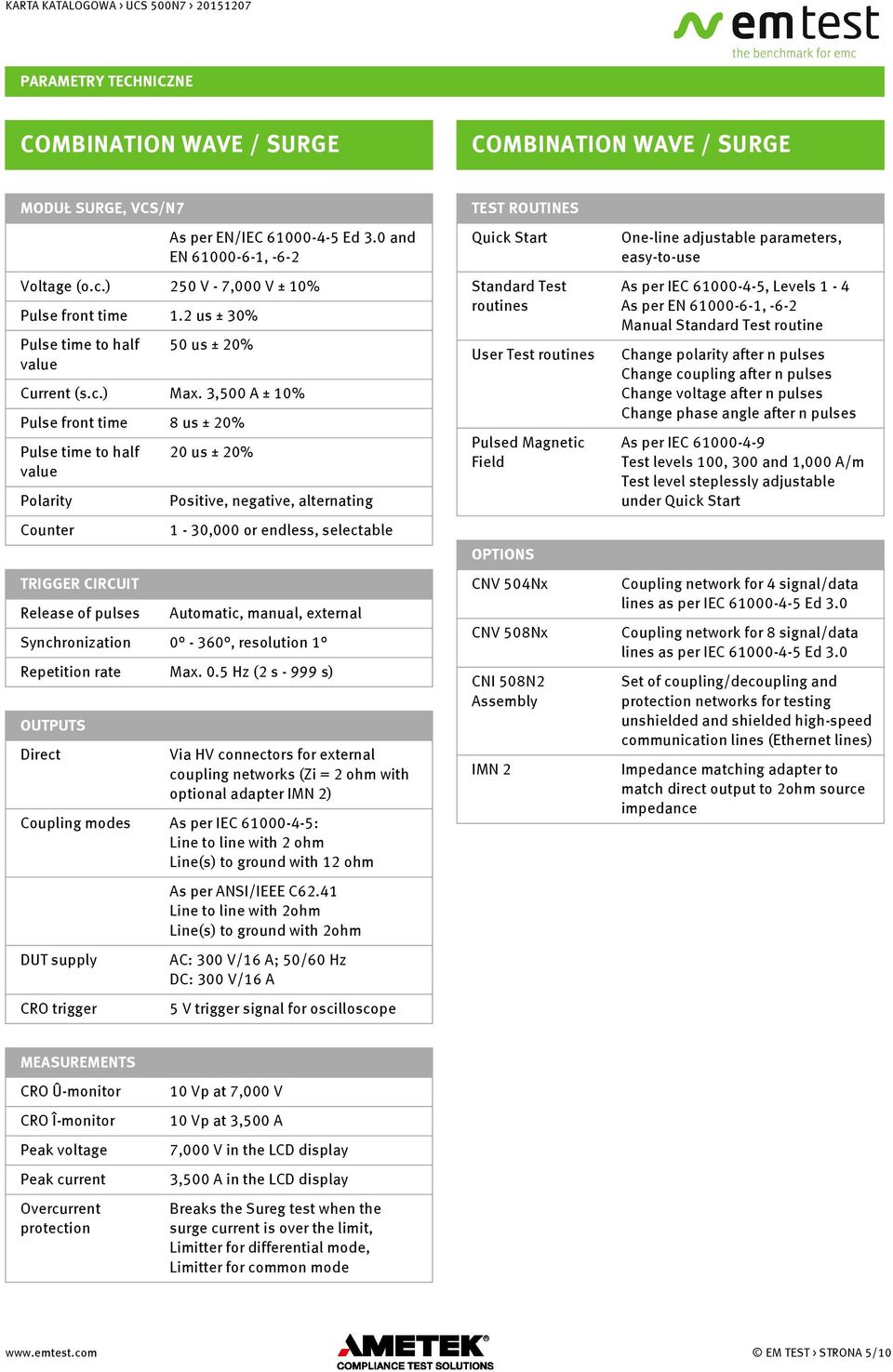

5 COMBINATION WAVE / SURGE COMBINATION WAVE / SURGE MODUŁ SURGE, VCS/N7 TEST ROUTINES As per EN/IEC Ed 3.0 and EN , -6-2 Quick Start One-line adjustable parameters, easy-to-use Voltage (o.c.) 250 V - 7,000 V ± 10% Pulse front time 1.2 us ± 30% Standard Test routines As per IEC , Levels 1-4 As per EN , -6-2 Manual Standard Test routine Pulse time to half value 50 us ± 20% User Test routines Current (s.c.) Max. 3,500 A ± 10% Pulse front time 8 us ± 20% Change polarity after n pulses Change coupling after n pulses Change voltage after n pulses Change phase angle after n pulses Pulse time to half value 20 us ± 20% Pulsed Magnetic Field Polarity Positive, negative, alternating As per IEC Test levels 100, 300 and 1,000 A/m Test level steplessly adjustable under Quick Start Counter 1-30,000 or endless, selectable OPTIONS TRIGGER CIRCUIT Release of pulses Automatic, manual, external Synchronization 0-360, resolution 1 Repetition rate Max. 0.5 Hz (2 s s) CNV 504Nx Coupling network for 4 signal/data lines as per IEC Ed 3.0 CNV 508Nx Coupling network for 8 signal/data lines as per IEC Ed 3.0 CNI 508N2 Assembly Set of coupling/decoupling and protection networks for testing unshielded and shielded high-speed communication lines (Ethernet lines) IMN 2 Impedance matching adapter to match direct output to 2ohm source impedance OUTPUTS Direct Via HV connectors for external coupling networks (Zi = 2 ohm with optional adapter IMN 2) Coupling modes As per IEC : Line to line with 2 ohm Line(s) to ground with 12 ohm As per ANSI/IEEE C62.41 Line to line with 2ohm Line(s) to ground with 2ohm DUT supply AC: 300 V/16 A; 50/60 Hz DC: 300 V/16 A CRO trigger 5 V trigger signal for oscilloscope MEASUREMENTS CRO Û-monitor 10 Vp at 7,000 V CRO Î-monitor 10 Vp at 3,500 A Peak voltage 7,000 V in the LCD display Peak current 3,500 A in the LCD display Overcurrent protection Breaks the Sureg test when the surge current is over the limit, Limitter for differential mode, Limitter for common mode EM TEST > STRONA 5/10

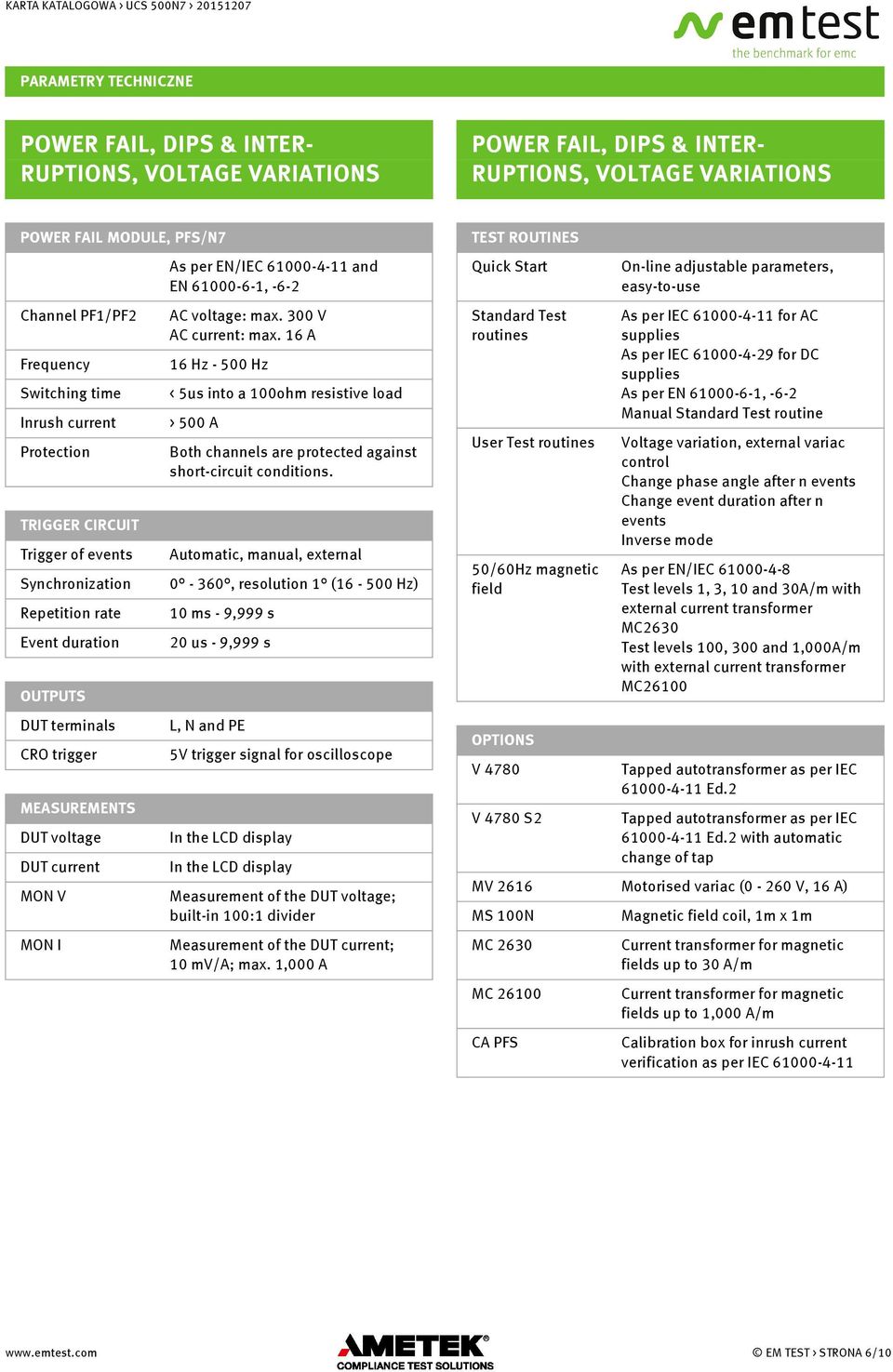

6 POWER FAIL, DIPS & INTERRUPTIONS, VOLTAGE VARIATIONS POWER FAIL, DIPS & INTERRUPTIONS, VOLTAGE VARIATIONS POWER FAIL MODULE, PFS/N7 TEST ROUTINES As per EN/IEC and EN , -6-2 Quick Start On-line adjustable parameters, easy-to-use Channel PF1/PF2 AC voltage: max. 300 V AC current: max. 16 A Standard Test routines Frequency 16 Hz Hz Switching time < 5us into a 100ohm resistive load Inrush current > 500 A As per IEC for AC supplies As per IEC for DC supplies As per EN , -6-2 Manual Standard Test routine Protection Both channels are protected against short-circuit conditions. User Test routines Voltage variation, external variac control Change phase angle after n events Change event duration after n events Inverse mode 50/60Hz magnetic field As per EN/IEC Test levels 1, 3, 10 and 30A/m with external current transformer MC2630 Test levels 100, 300 and 1,000A/m with external current transformer MC26100 TRIGGER CIRCUIT Trigger of events Automatic, manual, external Synchronization 0-360, resolution 1 ( Hz) Repetition rate 10 ms - 9,999 s Event duration 20 us - 9,999 s OUTPUTS DUT terminals L, N and PE CRO trigger 5V trigger signal for oscilloscope MEASUREMENTS DUT voltage In the LCD display DUT current In the LCD display MON V Measurement of the DUT voltage; built-in 100:1 divider MON I Measurement of the DUT current; 10 mv/a; max. 1,000 A OPTIONS V 4780 Tapped autotransformer as per IEC Ed.2 V 4780 S2 Tapped autotransformer as per IEC Ed.2 with automatic change of tap MV 2616 Motorised variac (0-260 V, 16 A) MS 100N Magnetic field coil, 1m x 1m MC 2630 Current transformer for magnetic fields up to 30 A/m MC Current transformer for magnetic fields up to 1,000 A/m CA PFS Calibration box for inrush current verification as per IEC EM TEST > STRONA 6/10

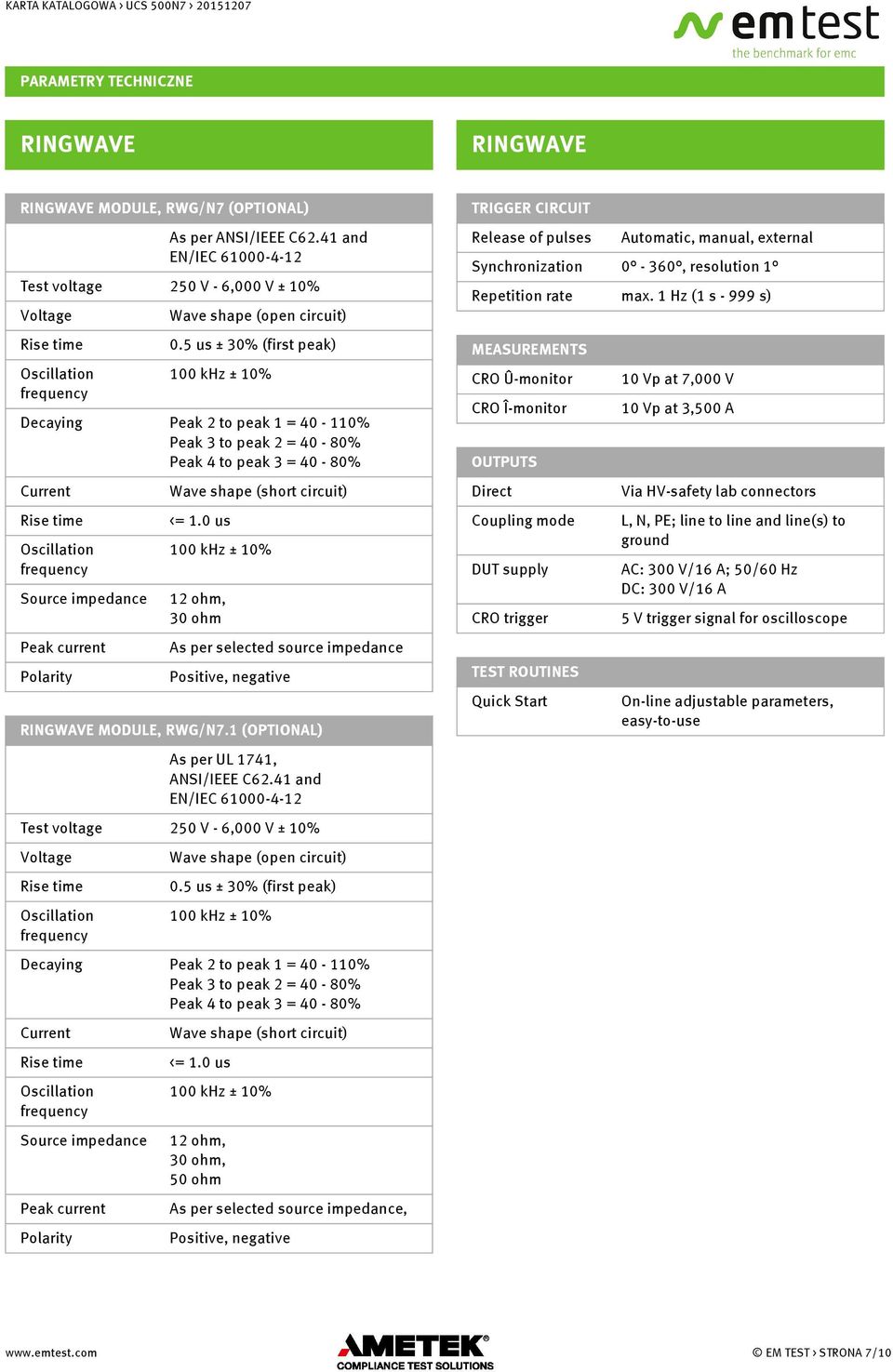

7 RINGWAVE RINGWAVE RINGWAVE MODULE, RWG/N7 (OPTIONAL) TRIGGER CIRCUIT As per ANSI/IEEE C62.41 and EN/IEC Release of pulses Automatic, manual, external Synchronization 0-360, resolution 1 Repetition rate max. 1 Hz (1 s s) Test voltage 250 V - 6,000 V ± 10% Voltage Wave shape (open circuit) 0.5 us ± 30% (first peak) MEASUREMENTS Oscillation frequency 100 khz ± 10% CRO Û-monitor 10 Vp at 7,000 V Decaying Peak 2 to peak 1 = % Peak 3 to peak 2 = 40-80% Peak 4 to peak 3 = 40-80% CRO Î-monitor 10 Vp at 3,500 A OUTPUTS Current Wave shape (short circuit) Direct Via HV-safety lab connectors <= 1.0 us Coupling mode Oscillation frequency 100 khz ± 10% L, N, PE; line to line and line(s) to ground DUT supply Source impedance 12 ohm, 30 ohm AC: 300 V/16 A; 50/60 Hz DC: 300 V/16 A CRO trigger 5 V trigger signal for oscilloscope Peak current As per selected source impedance Polarity Positive, negative TEST ROUTINES Quick Start RINGWAVE MODULE, RWG/N7.1 (OPTIONAL) On-line adjustable parameters, easy-to-use As per UL 1741, ANSI/IEEE C62.41 and EN/IEC Test voltage 250 V - 6,000 V ± 10% Voltage Wave shape (open circuit) 0.5 us ± 30% (first peak) Oscillation frequency 100 khz ± 10% Decaying Peak 2 to peak 1 = % Peak 3 to peak 2 = 40-80% Peak 4 to peak 3 = 40-80% Current Wave shape (short circuit) <= 1.0 us Oscillation frequency 100 khz ± 10% Source impedance 12 ohm, 30 ohm, 50 ohm Peak current As per selected source impedance, Polarity Positive, negative EM TEST > STRONA 7/10

8 TELECOM SURGE TELECOM SURGE TSURGE MODULE, TSURGE7 (OPTIONAL) TRIGGER CIRCUIT Test voltage (o.c.) 250 V - 7,000 V ± 10% Trigger of events Automatic, manual, external Energy storage capacitor 20 uf Repetition rate max Hz (3 s s) Polarity Positive, negative, alternating OUTPUTS Counter 1-30,000 or endless, selectable As per ITU For 2-wire T1/T2 with 25 ohm each As per ITU and ETSI recommendations As per FCC part 68 For 2-wire T1/T2 with 25 ohm each As per IEC Ed 3.0 For 4-wire T1/T2/T3/T4 with 25 ohm each Front time 10 us ± 30% Pulse duration 700 us ± 20% For other requirements special output configurations are available As per FCC part 68, Pulse B Front time 9 us ± 30% Pulse duration 720 us ± 20% Output ohm output 6 A A (short circuit) 5 us ± 30% Pulse duration 320 us ± 20% As per IEC us ± 30% Pulse duration 700 us ± 20% Output ohm output 6 A A (short circuit) 5 us ± 20% Pulse duration 320 us ± 20% OPTIONS CNV 504T5 Coupling/decoupling network for unshielded symmetrical lines (communication lines) as per IEC/EN Ed.3 (fig. 10) for 4 lines. CNV 508T5 Coupling/decoupling network for unshielded symmetrical lines (communication lines) as per IEC/EN Ed.3 (fig. 10) for 8 lines. EM TEST > STRONA 8/10

9 GENERAL DATA GENERAL DATA INTERFACES SAFETY Serial interface USB Safety standard EN/IEC Parallel interface IEEE 488, addresses 1-30 Security circuit Control input (24 VDC) Analog output 0-10 VDC to control an external transformer Warning lamp Floating contact (max. 230 V/6 A) CN interface 15pin SubD connector to control an external coupling network ACCESSORIES INCLUDED Fail inputs DUT monitoring via Fail1 and Fail2 input (one each) DIMENSIONS Housing 19", 6 HU Weight Approx. 29 kg Mains supply cable Plug depends on the country of use DUT supply cable Plug depends on the country of use DUT adapter Socket depends on the country of use Operation manual, Calibration certificate, iec.control remote control software MAINS Supply voltage 115 / 230 VAC +10%/-15% Power consumption Approx. 75 W Frequency 50/60 Hz Fuses 2x 2 AT (230 V) or 2x 4 AT (115 V) OPTIONS OPTIONS CNI 503Bx 3-phase coupling/decoupling networks as per IEC and -4-5 up to 100A per phase iec.control 1 Remote control and documentation software, including standard test routines and reporting capabilities. OptoLink Optical interface Opto link, 3 m cable USB A connector, replaces the USB interface EM TEST > STRONA 9/10

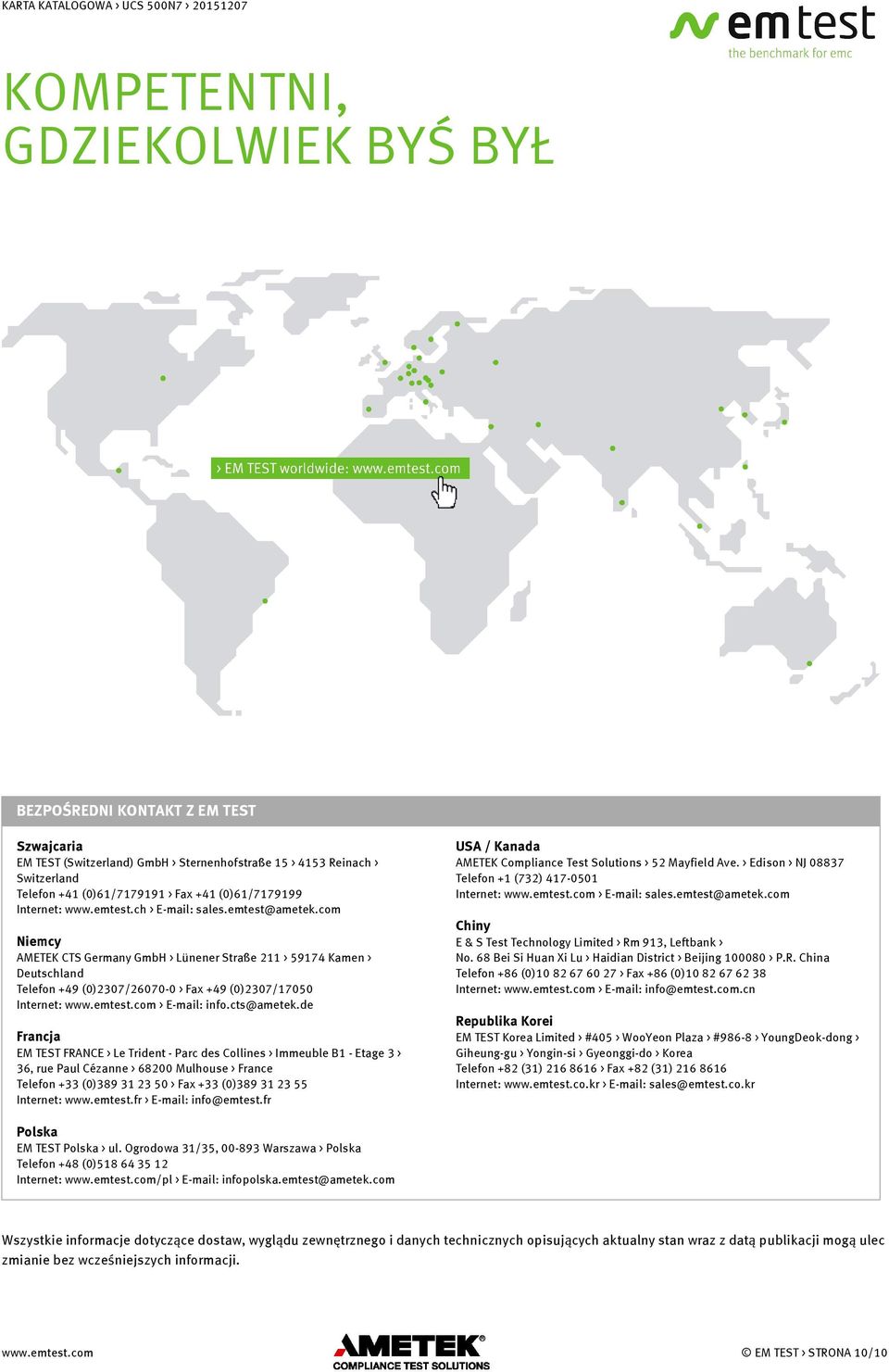

10 KOMPETENTNI, GDZIEKOLWIEK BYŚ BYŁ BEZPOŚREDNI KONTAKT Z EM TEST Szwajcaria USA / Kanada EM TEST (Switzerland) GmbH > Sternenhofstraße 15 > 4153 Reinach > Switzerland Telefon +41 (0)61/ > Fax +41 (0)61/ Internet: > sales.emtest@ametek.com AMETEK Compliance Test Solutions > 52 Mayfield Ave. > Edison > NJ Telefon +1 (732) Internet: > sales.emtest@ametek.com Niemcy AMETEK CTS Germany GmbH > Lünener Straße 211 > Kamen > Deutschland Telefon +49 (0)2307/ > Fax +49 (0)2307/17050 Internet: > info.cts@ametek.de Francja EM TEST FRANCE > Le Trident - Parc des Collines > Immeuble B1 - Etage 3 > 36, rue Paul Cézanne > Mulhouse > France Telefon +33 (0) > Fax +33 (0) Internet: > info@emtest.fr Chiny E & S Test Technology Limited > Rm 913, Leftbank > No. 68 Bei Si Huan Xi Lu > Haidian District > Beijing > P.R. China Telefon +86 (0) > Fax +86 (0) Internet: > info@emtest.com.cn Republika Korei EM TEST Korea Limited > #405 > WooYeon Plaza > #986-8 > YoungDeok-dong > Giheung-gu > Yongin-si > Gyeonggi-do > Korea Telefon +82 (31) > Fax +82 (31) Internet: > sales@emtest.co.kr Polska EM TEST Polska > ul. Ogrodowa 31/35, Warszawa > Polska Telefon +48 (0) Internet: /pl > infopolska.emtest@ametek.com Wszystkie informacje dotyczące dostaw, wyglądu zewnętrznego i danych technicznych opisujących aktualny stan wraz z datą publikacji mogą ulec zmianie bez wcześniejszych informacji. EM TEST > STRONA 10/10
