BADANIA WPŁYWU NANONAPEŁNIACZA NA WŁAŚCIWOŚCI MECHANICZNE RECYKLATÓW GUMOWYCH
|
|
- Stefan Michalak
- 8 lat temu
- Przeglądów:
Transkrypt

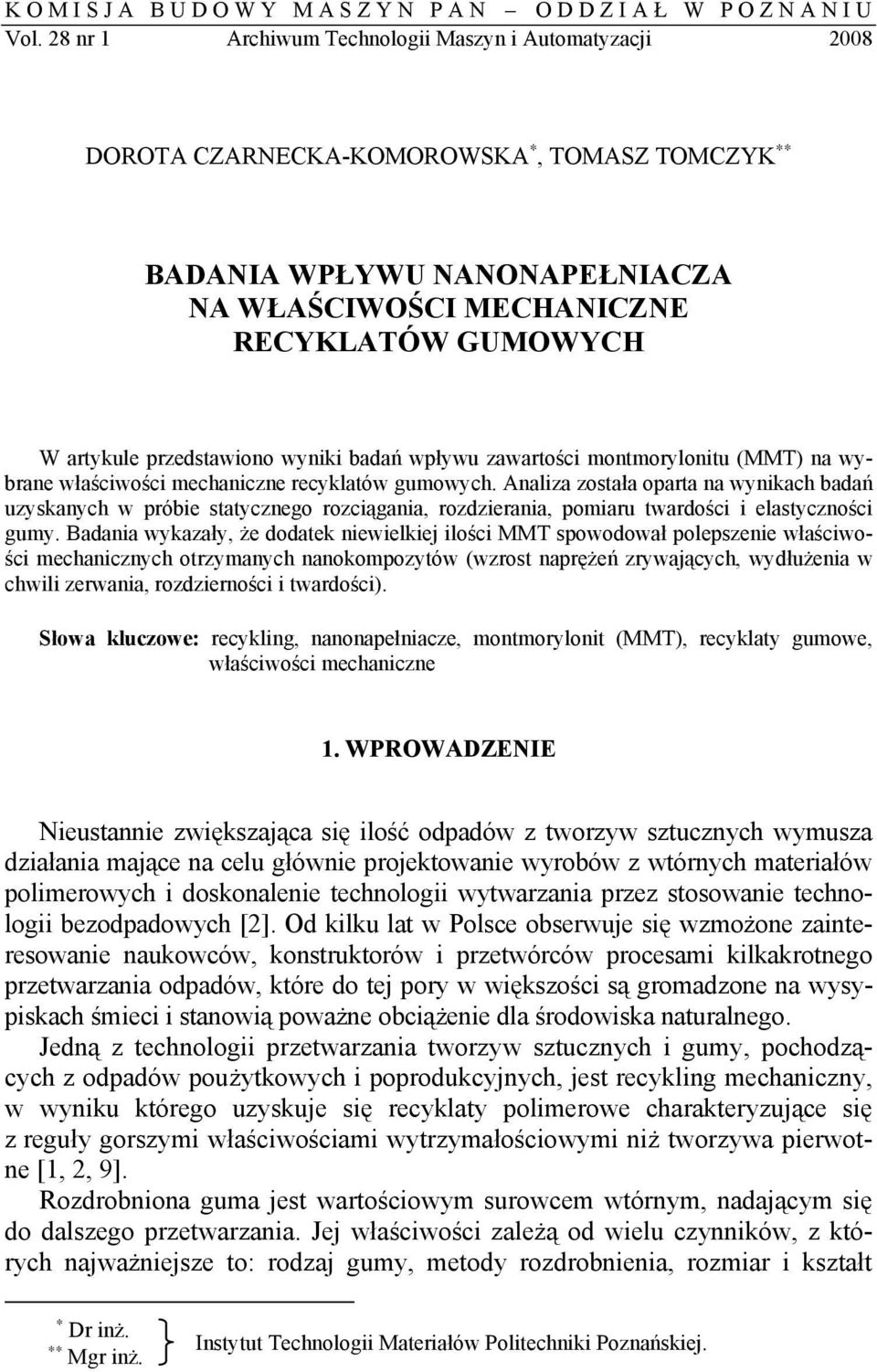

1 KOMISJA BUDOWY MASZYN PAN ODDZIAŁ W POZNANIU Vol. 28 nr 1 Archiwum Technologii Maszyn i Automatyzacji 28 DOROTA CZARNECKA-KOMOROWSKA, TOMASZ TOMCZYK BADANIA WPŁYWU NANONAPEŁNIACZA NA WŁAŚCIWOŚCI MECHANICZNE RECYKLATÓW GUMOWYCH W artykule przedstawiono wyniki badań wpływu zawartości montmorylonitu (MMT) na wybrane właściwości mechaniczne recyklatów gumowych. Analiza została oparta na wynikach badań uzyskanych w próbie statycznego rozciągania, rozdzierania, pomiaru twardości i elastyczności gumy. Badania wykazały, że dodatek niewielkiej ilości MMT spowodował polepszenie właściwości mechanicznych otrzymanych nanokompozytów (wzrost naprężeń zrywających, wydłużenia w chwili zerwania, rozdzierności i twardości). Słowa kluczowe: recykling, nanonapełniacze, montmorylonit (MMT), recyklaty gumowe, właściwości mechaniczne 1. WPROWADZENIE Nieustannie zwiększająca się ilość odpadów z tworzyw sztucznych wymusza działania mające na celu głównie projektowanie wyrobów z wtórnych materiałów polimerowych i doskonalenie technologii wytwarzania przez stosowanie technologii bezodpadowych [2]. Od kilku lat w Polsce obserwuje się wzmożone zainteresowanie naukowców, konstruktorów i przetwórców procesami kilkakrotnego przetwarzania odpadów, które do tej pory w większości są gromadzone na wysypiskach śmieci i stanowią poważne obciążenie dla środowiska naturalnego. Jedną z technologii przetwarzania tworzyw sztucznych i gumy, pochodzących z odpadów poużytkowych i poprodukcyjnych, jest recykling mechaniczny, w wyniku którego uzyskuje się recyklaty polimerowe charakteryzujące się z reguły gorszymi właściwościami wytrzymałościowymi niż tworzywa pierwotne [1, 2, 9]. Rozdrobniona guma jest wartościowym surowcem wtórnym, nadającym się do dalszego przetwarzania. Jej właściwości zależą od wielu czynników, z których najważniejsze to: rodzaj gumy, metody rozdrobnienia, rozmiar i kształt Dr inż. Mgr inż. Instytut Technologii Materiałów Politechniki Poznańskiej.

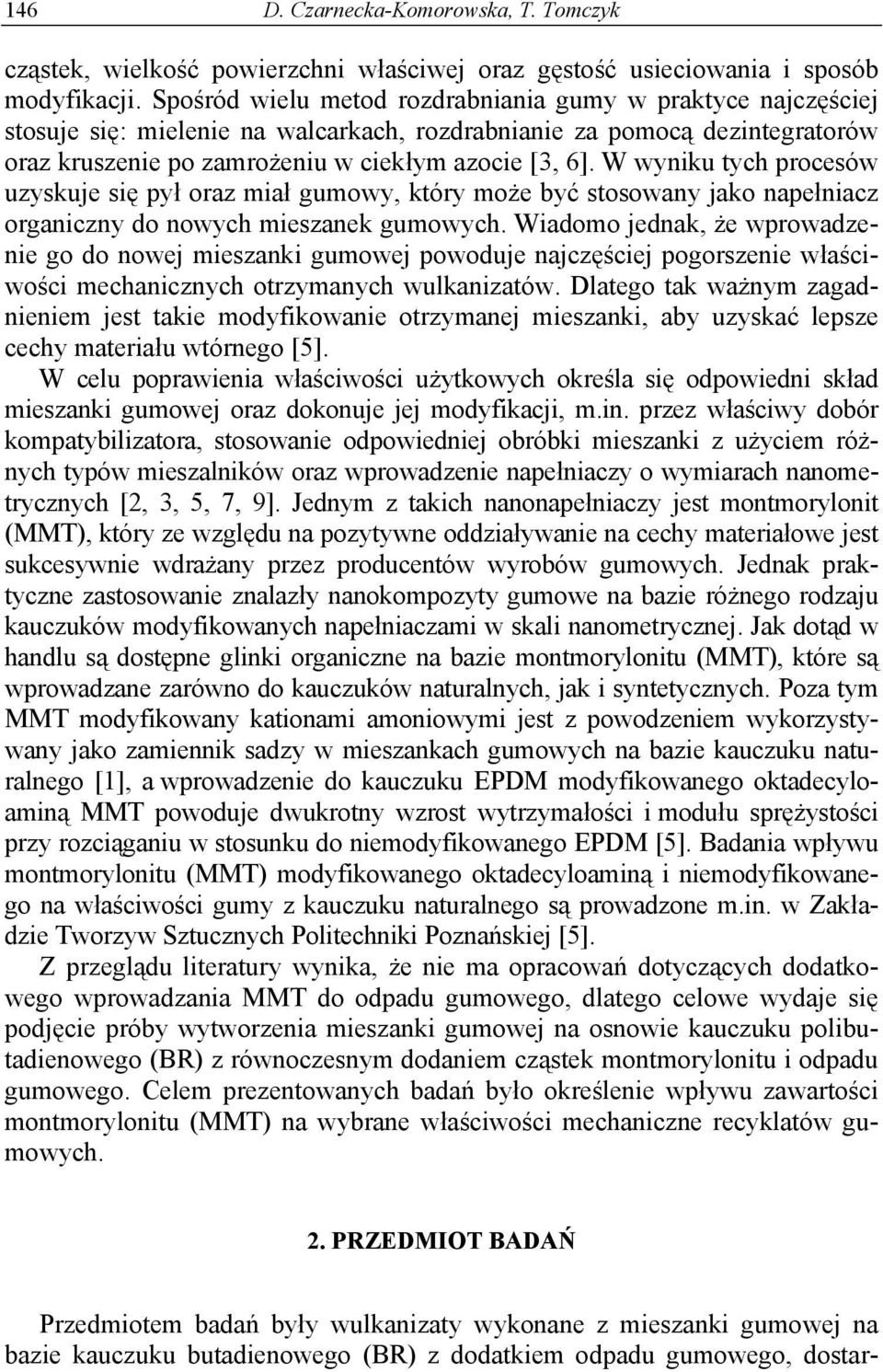

2 146 D. Czarnecka-Komorowska, T. Tomczyk cząstek, wielkość powierzchni właściwej oraz gęstość usieciowania i sposób modyfikacji. Spośród wielu metod rozdrabniania gumy w praktyce najczęściej stosuje się: mielenie na walcarkach, rozdrabnianie za pomocą dezintegratorów oraz kruszenie po zamrożeniu w ciekłym azocie [3, 6]. W wyniku tych procesów uzyskuje się pył oraz miał gumowy, który może być stosowany jako napełniacz organiczny do nowych mieszanek gumowych. Wiadomo jednak, że wprowadzenie go do nowej mieszanki gumowej powoduje najczęściej pogorszenie właściwości mechanicznych otrzymanych wulkanizatów. Dlatego tak ważnym zagadnieniem jest takie modyfikowanie otrzymanej mieszanki, aby uzyskać lepsze cechy materiału wtórnego [5]. W celu poprawienia właściwości użytkowych określa się odpowiedni skład mieszanki gumowej oraz dokonuje jej modyfikacji, m.in. przez właściwy dobór kompatybilizatora, stosowanie odpowiedniej obróbki mieszanki z użyciem różnych typów mieszalników oraz wprowadzenie napełniaczy o wymiarach nanometrycznych [2, 3, 5, 7, 9]. Jednym z takich nanonapełniaczy jest montmorylonit (MMT), który ze względu na pozytywne oddziaływanie na cechy materiałowe jest sukcesywnie wdrażany przez producentów wyrobów gumowych. Jednak praktyczne zastosowanie znalazły nanokompozyty gumowe na bazie różnego rodzaju kauczuków modyfikowanych napełniaczami w skali nanometrycznej. Jak dotąd w handlu są dostępne glinki organiczne na bazie montmorylonitu (MMT), które są wprowadzane zarówno do kauczuków naturalnych, jak i syntetycznych. Poza tym MMT modyfikowany kationami amoniowymi jest z powodzeniem wykorzystywany jako zamiennik sadzy w mieszankach gumowych na bazie kauczuku naturalnego [1], a wprowadzenie do kauczuku EPDM modyfikowanego oktadecyloaminą MMT powoduje dwukrotny wzrost wytrzymałości i modułu sprężystości przy rozciąganiu w stosunku do niemodyfikowanego EPDM [5]. Badania wpływu montmorylonitu (MMT) modyfikowanego oktadecyloaminą i niemodyfikowanego na właściwości gumy z kauczuku naturalnego są prowadzone m.in. w Zakładzie Tworzyw Sztucznych Politechniki Poznańskiej [5]. Z przeglądu literatury wynika, że nie ma opracowań dotyczących dodatkowego wprowadzania MMT do odpadu gumowego, dlatego celowe wydaje się podjęcie próby wytworzenia mieszanki gumowej na osnowie kauczuku polibutadienowego (BR) z równoczesnym dodaniem cząstek montmorylonitu i odpadu gumowego. Celem prezentowanych badań było określenie wpływu zawartości montmorylonitu (MMT) na wybrane właściwości mechaniczne recyklatów gumowych. 2. PRZEDMIOT BADAŃ Przedmiotem badań były wulkanizaty wykonane z mieszanki gumowej na bazie kauczuku butadienowego (BR) z dodatkiem odpadu gumowego, dostar-

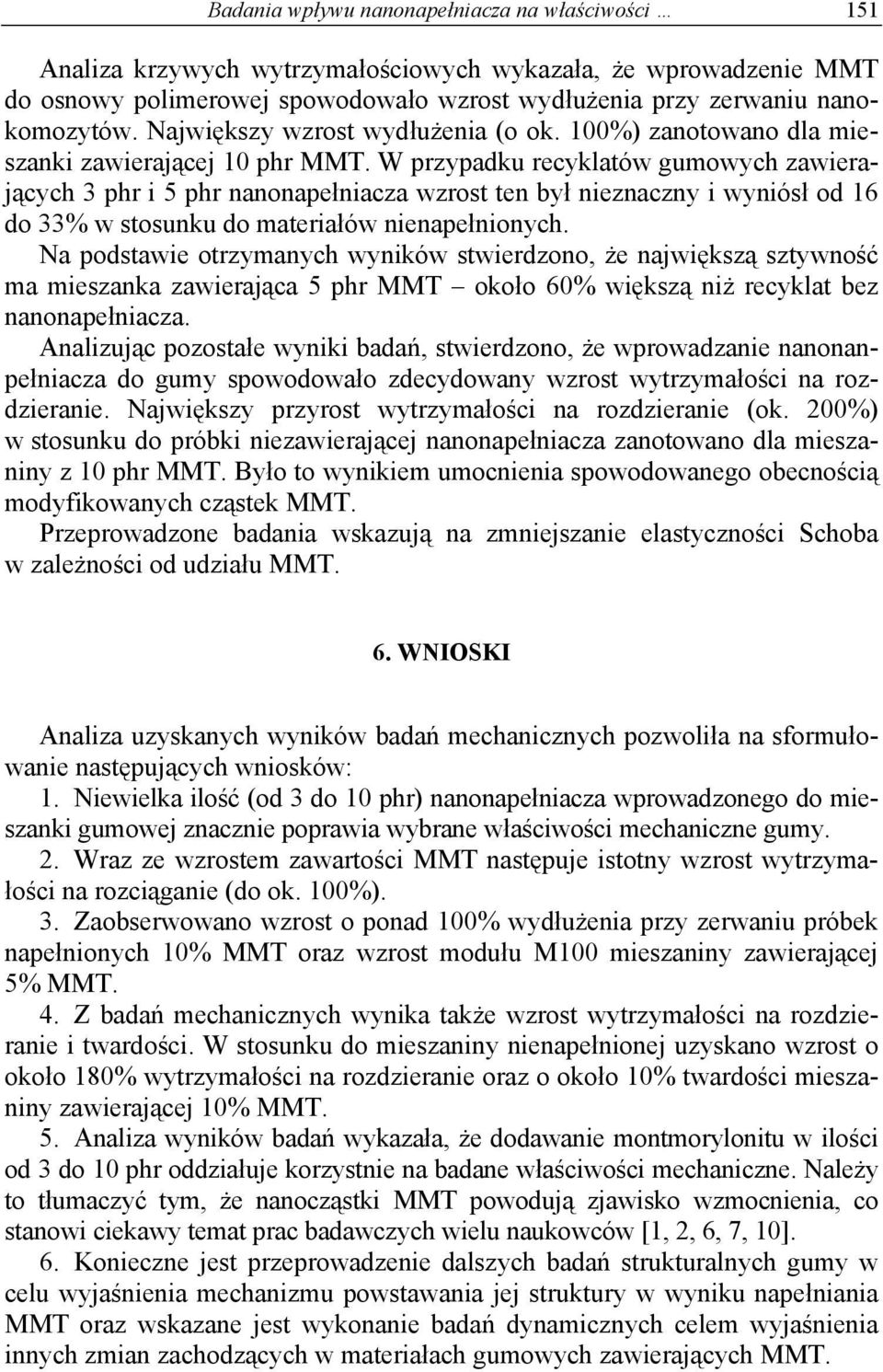

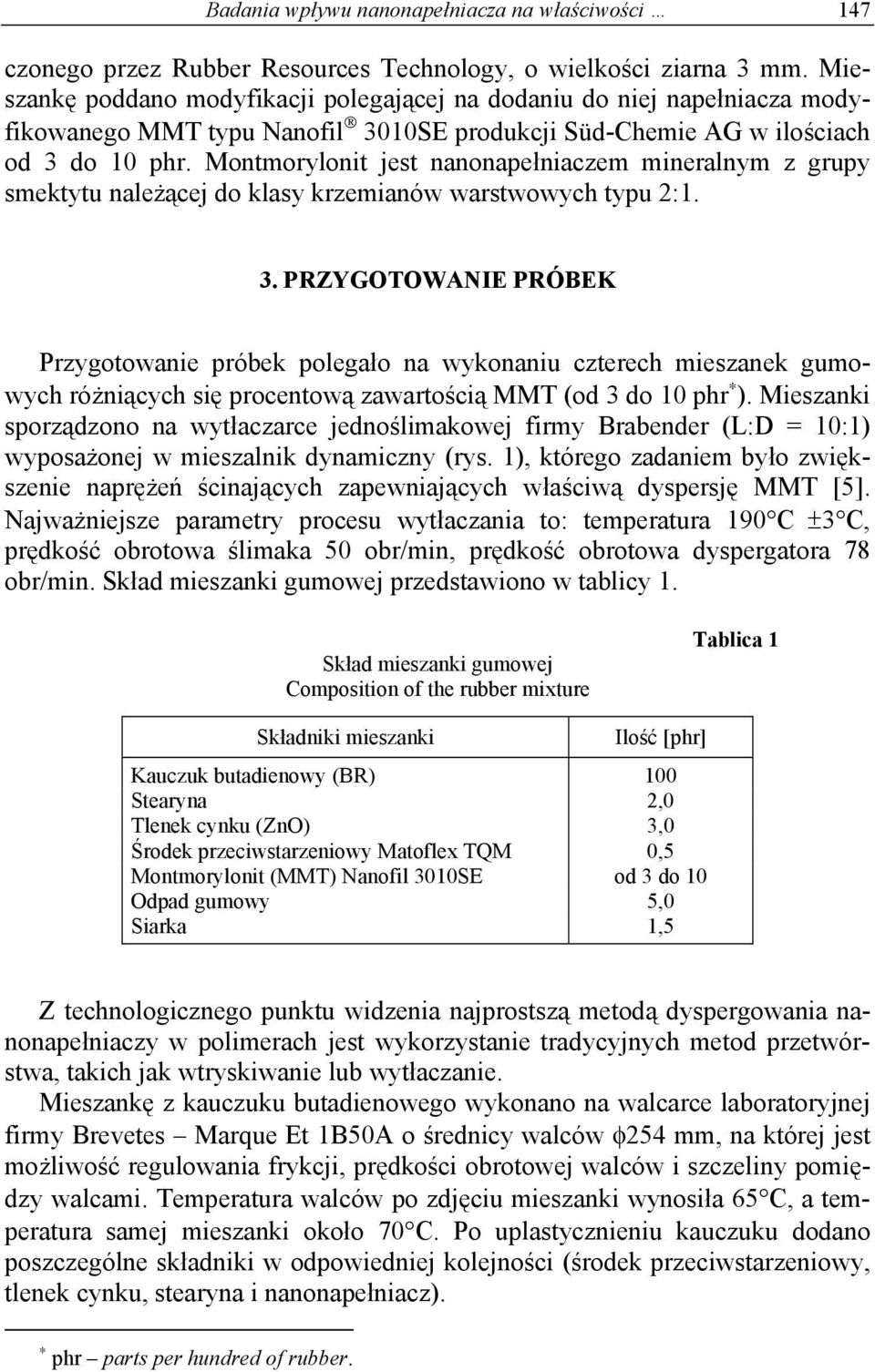

3 Badania wpływu nanonapełniacza na właściwości 147 czonego przez Rubber Resources Technology, o wielkości ziarna 3 mm. Mieszankę poddano modyfikacji polegającej na dodaniu do niej napełniacza modyfikowanego MMT typu Nanofil 31SE produkcji Süd-Chemie AG w ilościach od 3 do 1 phr. Montmorylonit jest nanonapełniaczem mineralnym z grupy smektytu należącej do klasy krzemianów warstwowych typu 2:1. 3. PRZYGOTOWANIE PRÓBEK Przygotowanie próbek polegało na wykonaniu czterech mieszanek gumowych różniących się procentową zawartością MMT (od 3 do 1 phr ). Mieszanki sporządzono na wytłaczarce jednoślimakowej firmy Brabender (L:D = 1:1) wyposażonej w mieszalnik dynamiczny (rys. 1), którego zadaniem było zwiększenie naprężeń ścinających zapewniających właściwą dyspersję MMT [5]. Najważniejsze parametry procesu wytłaczania to: temperatura 19 C ±3 C, prędkość obrotowa ślimaka 5 obr/min, prędkość obrotowa dyspergatora 78 obr/min. Skład mieszanki gumowej przedstawiono w tablicy 1. Skład mieszanki gumowej Composition of the rubber mixture Tablica 1 Składniki mieszanki Ilość [phr] Kauczuk butadienowy (BR) 1 Stearyna 2, Tlenek cynku (ZnO) 3, Środek przeciwstarzeniowy Matoflex TQM,5 Montmorylonit (MMT) Nanofil 31SE od 3 do 1 Odpad gumowy 5, Siarka 1,5 Z technologicznego punktu widzenia najprostszą metodą dyspergowania nanonapełniaczy w polimerach jest wykorzystanie tradycyjnych metod przetwórstwa, takich jak wtryskiwanie lub wytłaczanie. Mieszankę z kauczuku butadienowego wykonano na walcarce laboratoryjnej firmy Brevetes Marque Et 1B5A o średnicy walców φ254 mm, na której jest możliwość regulowania frykcji, prędkości obrotowej walców i szczeliny pomiędzy walcami. Temperatura walców po zdjęciu mieszanki wynosiła 65 C, a temperatura samej mieszanki około 7 C. Po uplastycznieniu kauczuku dodano poszczególne składniki w odpowiedniej kolejności (środek przeciwstarzeniowy, tlenek cynku, stearyna i nanonapełniacz). phr parts per hundred of rubber.
4 148 D. Czarnecka-Komorowska, T. Tomczyk Mieszalnik dynamiczny Walec zasilający Napęd Sprzęgło Wytłaczarka Napęd mieszalnika Rys. 1. Schemat wytłaczarki z mieszalnikiem dynamicznym [6] Fig. 1. Scheme of Extruder and Dynamic Mixer [6] Kolejnym etapem wytworzenia mieszanki było wprowadzenie odpadu gumowego w ilości 5 phr i układu sieciującego, w którego skład wchodziła siarka w ilości 1,5 phr. Charakterystykę sieciowania określono za pomocą reometru Monsanto model 1 w temperaturze 15ºC, zgodnie z procedurą opisaną w normie PN-ISO 3417:1994. Na podstawie krzywych reometrycznych uzyskanych dla mieszanek recyklatów gumowych napełnionych w różnym stopniu MMT obliczono czasy wulkanizacji (tabl. 2). Po określeniu warunków wulkanizacji próbki wykonano na prasie PHM-63a (temperatura wulkanizacji 15 C, nacisk 4 t). Kształtki do badań mechanicznych wykonano według odpowiednich norm za pomocą wykrojników na prasie ręcznej w Zakładzie Tworzyw Sztucznych. Wartości czasów wulkanizacji The vulcanization times Tablica 2 Rodzaj mieszanki Czas wulkanizacji t = 9 dla M9 [min] rbr_ 41, rbr_ 3 9,5 rbr _5 8, rbr _1 7,5
5 Badania wpływu nanonapełniacza na właściwości METODYKA BADAWCZA Cechy wytrzymałościowe w próbie statycznego rozciągania oznaczono zgodnie z normą PN-93/C-425 na uniwersalnej maszynie wytrzymałościowej typu INSTRON Pomiary wykonano w temperaturze T = + 23 C z prędkością rozciągania ν = 1 mm/min. Badania wytrzymałości na rozdzieranie wykonano na podstawie normy PN-86/C-4254 także na ww. maszynie (ν = 5 mm/min) w Zakładzie Tworzyw Sztucznych Politechniki Poznańskiej. Elastyczność oznaczano zgodnie z normą PN-88/C-4255 z użyciem aparatu Schoba firmy Zwick. Pomiar twardości metodą Shore a wykonano zgodnie z normą PN- 8/C-4238 za pomocą twardościomierza Shore a typu A. Wszystkie pomiary wykonywano każdorazowo na 1 próbkach w danej serii, a otrzymane wartości średnie były podstawą do statystycznej analizy wyników. 5. WYNIKI BADAŃ Wyniki badań mechanicznych przedstawiono na wykresach (rys. 2 6) zależności wytrzymałości na rozciąganie, wydłużenia w chwili zerwania, modułu M1, rozdzierności, elastyczności według Schoba i twardości Shore a od zawartości nanonapełniacza. Analizując wyniki badań rozciągania stwierdzono, że wraz ze wzrostem procentowej zawartości MMT następuje istotny wzrost wytrzymałości na rozciąganie. Największą wartość zanotowano dla nanokompozytu zawierającego 1 phr MMT. W stosunku do próbki nienapełnionej wzrost ten kształtuje się na poziomie około 1%. Należy sądzić, że wzrost wytrzymałości na rozciąganie jest 3,5 3 Wytzrmałość na rozciąganie [MPa] 3 2,5 2 1,5 1,5 Wydłużenie przy zerwaniu [%] rbr_ rbr_3 rbr_5 rbr_1 Rys. 2. Wpływ zawartości MMT na naprężenie zrywające recyklatów gumowych Fig. 2. Effect of MMT content on the tensile strength of recycled rubber rbr_ rbr_3 rbr_5 rbr_1 Rys. 3. Wpływ zawartości MMT na wydłużenie zrywające recyklatów gumowych Fig. 3. Effect of MMT content on the elongation at break of recycled rubber

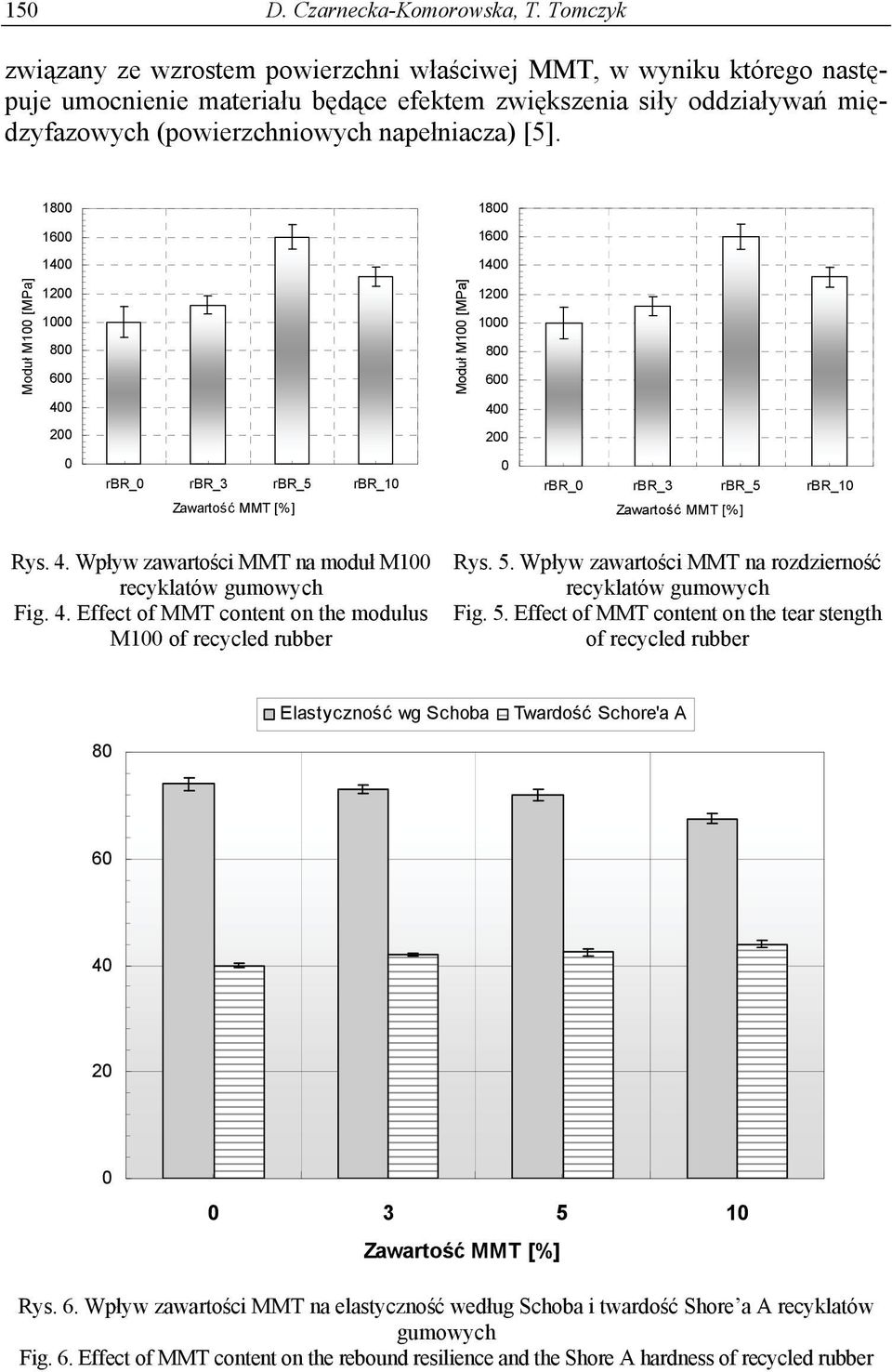

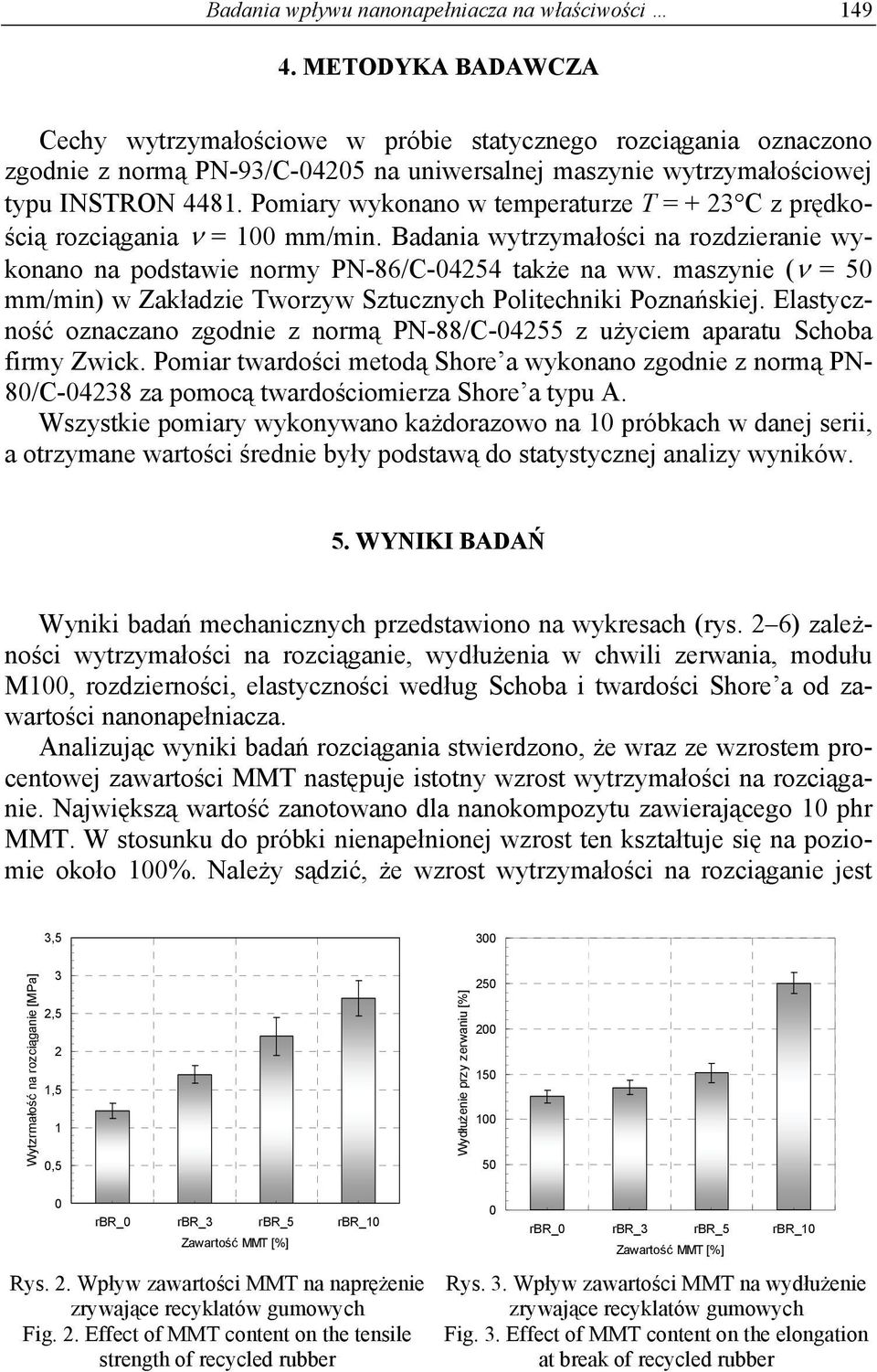

6 15 D. Czarnecka-Komorowska, T. Tomczyk związany ze wzrostem powierzchni właściwej MMT, w wyniku którego następuje umocnienie materiału będące efektem zwiększenia siły oddziaływań międzyfazowych (powierzchniowych napełniacza) [5] Moduł M1 [MPa] Moduł M1 [MPa] rbr_ rbr_3 rbr_5 rbr_1 rbr_ rbr_3 rbr_5 rbr_1 Rys. 4. Wpływ zawartości MMT na moduł M1 recyklatów gumowych Fig. 4. Effect of MMT content on the modulus M1 of recycled rubber Rys. 5. Wpływ zawartości MMT na rozdzierność recyklatów gumowych Fig. 5. Effect of MMT content on the tear stength of recycled rubber Elastyczność wg Schoba Twardość Schore'a A Rys. 6. Wpływ zawartości MMT na elastyczność według Schoba i twardość Shore a A recyklatów gumowych Fig. 6. Effect of MMT content on the rebound resilience and the Shore A hardness of recycled rubber
7 Badania wpływu nanonapełniacza na właściwości 151 Analiza krzywych wytrzymałościowych wykazała, że wprowadzenie MMT do osnowy polimerowej spowodowało wzrost wydłużenia przy zerwaniu nanokomozytów. Największy wzrost wydłużenia (o ok. 1%) zanotowano dla mieszanki zawierającej 1 phr MMT. W przypadku recyklatów gumowych zawierających 3 phr i 5 phr nanonapełniacza wzrost ten był nieznaczny i wyniósł od 16 do 33% w stosunku do materiałów nienapełnionych. Na podstawie otrzymanych wyników stwierdzono, że największą sztywność ma mieszanka zawierająca 5 phr MMT około 6% większą niż recyklat bez nanonapełniacza. Analizując pozostałe wyniki badań, stwierdzono, że wprowadzanie nanonanpełniacza do gumy spowodowało zdecydowany wzrost wytrzymałości na rozdzieranie. Największy przyrost wytrzymałości na rozdzieranie (ok. 2%) w stosunku do próbki niezawierającej nanonapełniacza zanotowano dla mieszaniny z 1 phr MMT. Było to wynikiem umocnienia spowodowanego obecnością modyfikowanych cząstek MMT. Przeprowadzone badania wskazują na zmniejszanie elastyczności Schoba w zależności od udziału MMT. 6. WNIOSKI Analiza uzyskanych wyników badań mechanicznych pozwoliła na sformułowanie następujących wniosków: 1. Niewielka ilość (od 3 do 1 phr) nanonapełniacza wprowadzonego do mieszanki gumowej znacznie poprawia wybrane właściwości mechaniczne gumy. 2. Wraz ze wzrostem zawartości MMT następuje istotny wzrost wytrzymałości na rozciąganie (do ok. 1%). 3. Zaobserwowano wzrost o ponad 1% wydłużenia przy zerwaniu próbek napełnionych 1% MMT oraz wzrost modułu M1 mieszaniny zawierającej 5% MMT. 4. Z badań mechanicznych wynika także wzrost wytrzymałości na rozdzieranie i twardości. W stosunku do mieszaniny nienapełnionej uzyskano wzrost o około 18% wytrzymałości na rozdzieranie oraz o około 1% twardości mieszaniny zawierającej 1% MMT. 5. Analiza wyników badań wykazała, że dodawanie montmorylonitu w ilości od 3 do 1 phr oddziałuje korzystnie na badane właściwości mechaniczne. Należy to tłumaczyć tym, że nanocząstki MMT powodują zjawisko wzmocnienia, co stanowi ciekawy temat prac badawczych wielu naukowców [1, 2, 6, 7, 1]. 6. Konieczne jest przeprowadzenie dalszych badań strukturalnych gumy w celu wyjaśnienia mechanizmu powstawania jej struktury w wyniku napełniania MMT oraz wskazane jest wykonanie badań dynamicznych celem wyjaśnienia innych zmian zachodzących w materiałach gumowych zawierających MMT.

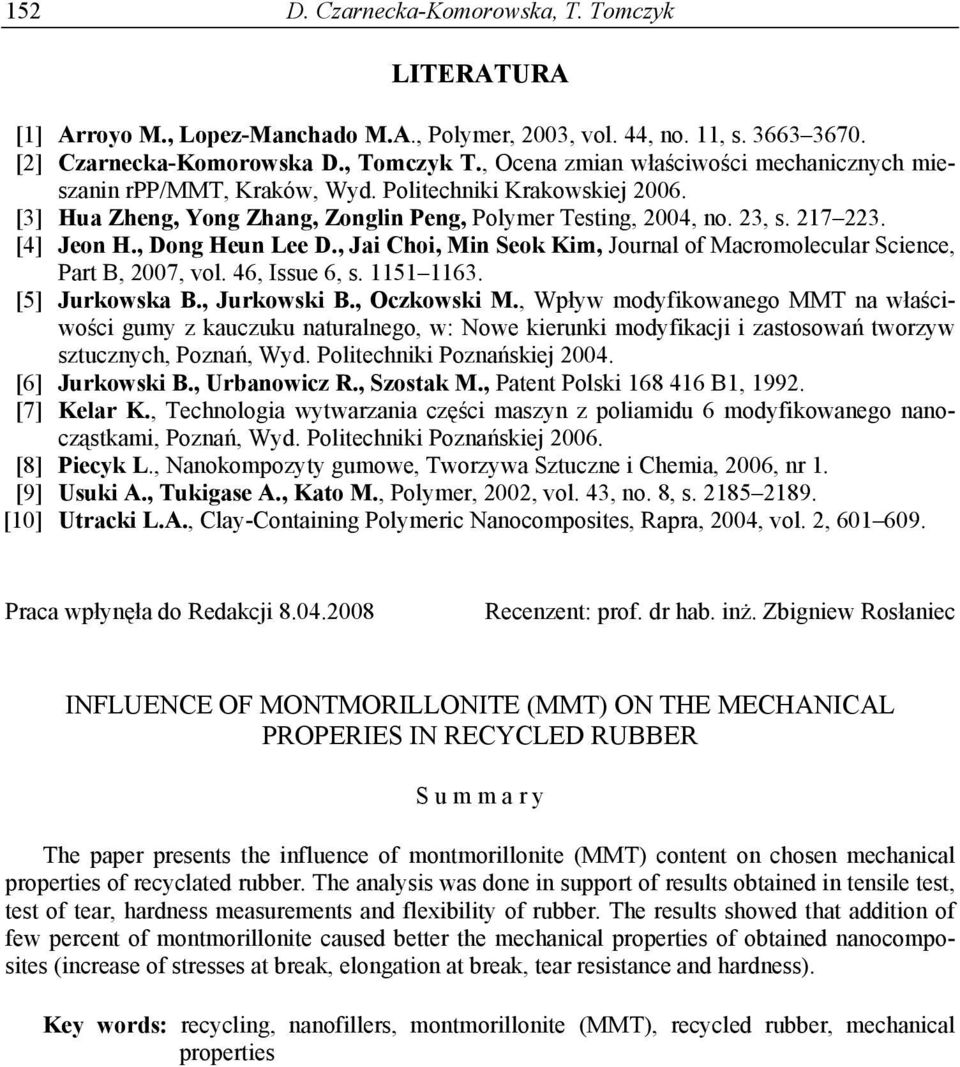

8 152 D. Czarnecka-Komorowska, T. Tomczyk LITERATURA [1] Arroyo M., Lopez-Manchado M.A., Polymer, 23, vol. 44, no. 11, s [2] Czarnecka-Komorowska D., Tomczyk T., Ocena zmian właściwości mechanicznych mieszanin rpp/mmt, Kraków, Wyd. Politechniki Krakowskiej 26. [3] Hua Zheng, Yong Zhang, Zonglin Peng, Polymer Testing, 24, no. 23, s [4] Jeon H., Dong Heun Lee D., Jai Choi, Min Seok Kim, Journal of Macromolecular Science, Part B, 27, vol. 46, Issue 6, s [5] Jurkowska B., Jurkowski B., Oczkowski M., Wpływ modyfikowanego MMT na właściwości gumy z kauczuku naturalnego, w: Nowe kierunki modyfikacji i zastosowań tworzyw sztucznych, Poznań, Wyd. Politechniki Poznańskiej 24. [6] Jurkowski B., Urbanowicz R., Szostak M., Patent Polski B1, [7] Kelar K., Technologia wytwarzania części maszyn z poliamidu 6 modyfikowanego nanocząstkami, Poznań, Wyd. Politechniki Poznańskiej 26. [8] Piecyk L., Nanokompozyty gumowe, Tworzywa Sztuczne i Chemia, 26, nr 1. [9] Usuki A., Tukigase A., Kato M., Polymer, 22, vol. 43, no. 8, s [1] Utracki L.A., Clay-Containing Polymeric Nanocomposites, Rapra, 24, vol. 2, Praca wpłynęła do Redakcji Recenzent: prof. dr hab. inż. Zbigniew Rosłaniec INFLUENCE OF MONTMORILLONITE (MMT) ON THE MECHANICAL PROPERIES IN RECYCLED RUBBER S u m m a r y The paper presents the influence of montmorillonite (MMT) content on chosen mechanical properties of recyclated rubber. The analysis was done in support of results obtained in tensile test, test of tear, hardness measurements and flexibility of rubber. The results showed that addition of few percent of montmorillonite caused better the mechanical properties of obtained nanocomposites (increase of stresses at break, elongation at break, tear resistance and hardness). Key words: recycling, nanofillers, montmorillonite (MMT), recycled rubber, mechanical properties
CHOOSEN PROPERTIES OF MULTIPLE RECYCLED PP/PS BLEND
ARKADIUSZ KLOZIŃSKI, PAULINA JAKUBOWSKA WYBRANE WŁAŚCIWOŚCI MIESZANINY / W FUNKCJI KROTNOŚCI PRZETWÓRSTWA CHOOSEN PROPERTIES OF MULTIPLE RECYCLED / BLEND S t r e s z c z e n i e A b s t r a c t W pracy
Bardziej szczegółowoPOLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW
POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW PRZETWÓRSTWO TWORZYW SZTUCZNYCH I GUMY Lab 8. Wyznaczanie optimum wulkanizacji mieszanek kauczukowych na reometrze Monsanto oraz analiza
Bardziej szczegółowoPL B1. INSTYTUT CHEMII PRZEMYSŁOWEJ IM. PROF. IGNACEGO MOŚCICKIEGO, Warszawa, PL BUP 10/10
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 211051 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 386455 (22) Data zgłoszenia: 05.11.2008 (51) Int.Cl. C08L 23/00 (2006.01)
Bardziej szczegółowoNanokompozyty polimerowe. Grzegorz Nieradka Specjalista ds. procesu technologicznego Krosno,
Nanokompozyty polimerowe Grzegorz Nieradka Specjalista ds. procesu technologicznego Krosno, 19.11.2015 PLAN PREZENTACJI Nanotechnologia czym jest i jakie ma znaczenie we współczesnym świecie Pojęcie nanowłókna
Bardziej szczegółowoPL B1. INSTYTUT INŻYNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW, Toruń, PL BUP 25/10
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 210522 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 388180 (22) Data zgłoszenia: 04.06.2009 (51) Int.Cl. C08L 21/00 (2006.01)
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowoGLINOKRZEMIANY MODYFIKOWANE ZA POMOCĄ 8-HYDROKSYCHINOLINY JAKO NAPEŁNIACZE W KOMPOZYTACH POLIETYLENU
Ewa OLEWNIK, Krzysztof GARMAN, Wojciech CZERWIŃSKI, Agnieszka PAJĄK Uniwersytet Mikołaja Kopernika w Toruniu e-mail: olewnik@umk.pl GLINOKRZEMIANY MODYFIKOWANE ZA POMOCĄ 8-HYDROKSYCHINOLINY JAKO NAPEŁNIACZE
Bardziej szczegółowoNowe przyjazne dla Środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych
GŁÓWNY INSTYTUT GÓRNICTWA Nowe przyjazne dla Środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych Projekt realizowany w ramach Działania 1.3 PO IG, Poddziałania 1.3.1. Projekt współfinansowany
Bardziej szczegółowoWYTRZYMAŁOŚĆ POŁĄCZEŃ KLEJOWYCH WYKONANYCH NA BAZIE KLEJÓW EPOKSYDOWYCH MODYFIKOWANYCH MONTMORYLONITEM
KATARZYNA BIRUK-URBAN WYTRZYMAŁOŚĆ POŁĄCZEŃ KLEJOWYCH WYKONANYCH NA BAZIE KLEJÓW EPOKSYDOWYCH MODYFIKOWANYCH MONTMORYLONITEM 1. WPROWADZENIE W ostatnich latach można zauważyć bardzo szerokie zastosowanie
Bardziej szczegółowoJanusz Datta, Marcin Włoch INŻYNIERIA ELASTOMERÓW
Janusz Datta, Marcin Włoch INŻYNIERIA ELASTOMERÓW Gdańsk 2017 PRZEWODNICZĄCY KOMITETU REDAKCYJNEGO WYDAWNICTWA POLITECHNIKI GDAŃSKIEJ Janusz T. Cieśliński RECENZENT Krzysztof Pielichowski REDAKCJA JĘZYKOWA
Bardziej szczegółowo(54) Tworzywo oraz sposób wytwarzania tworzywa na okładziny wałów maszyn papierniczych. (72) Twórcy wynalazku:
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 167358 (13) B1 (21) Numer zgłoszenia: 291734 (51) IntCl6: D21G 1/02 C08L 7/00 Urząd Patentowy (22) Data zgłoszenia: 16.09.1991 C08L 9/06 Rzeczypospolitej
Bardziej szczegółowoPrzetwórstwo tworzyw sztucznych i gumy
Przetwórstwo tworzyw sztucznych i gumy Lab.7. Wpływ parametrów wytłaczania na właściwości mechaniczne folii rękawowej Spis treści 1. Cel ćwiczenia i zakres pracy.. 2 2. Definicje i pojęcia podstawowe 2
Bardziej szczegółowoINFLUENCE OF MONTMORILLONITE CONTENT ON MASS FLOW RATE COMPOSITE OF THE POLYAMIDE MATRIX COMPOSITE
Andrzej PUSZ, Małgorzata SZYMICZEK, Katarzyna MICHALIK Politechnika Śląska Instytut Materiałów Inżynierskich i Biomedycznych e-mail: andrzej.pusz@polsl.pl WPŁYW ZAWARTOŚCI MONTMORYLONITU NA WSKAŹNIK SZYBKOŚCI
Bardziej szczegółowoKarta (sylabus) modułu/przedmiotu Mechanika i Budowa Maszyn Studia pierwszego stopnia. Obieralny Kod przedmiotu: MBM 1 S _0 Rok:
Karta (sylabus) modułu/przedmiotu Mechanika i Budowa Maszyn Studia pierwszego stopnia Przedmiot: Kompozyty i nanokomopozyty polimerowe Rodzaj przedmiotu: Obieralny Kod przedmiotu: MBM S 0 6 68-3 _0 Rok:
Bardziej szczegółowoMetody badań materiałów konstrukcyjnych
Wyznaczanie stałych materiałowych Nr ćwiczenia: 1 Wyznaczyć stałe materiałowe dla zadanych materiałów. Maszyna wytrzymałościowa INSTRON 3367. Stanowisko do badania wytrzymałości na skręcanie. Skalibrować
Bardziej szczegółowoW ETAPIE I projektu scharakteryzowany zostanie proces ciągłej dewulkanizacji termomechanicznej w różnych warunkach (temperatura, prędkość obrotowa,
Katedra Technologii Polimerów, realizuje projekt badawczorozwojowy pt. Alternatywne produkty recyklingu materiałowego odpadów gumowych RX-03/46/2011 dofinansowany przez Wojewódzki Fundusz Ochrony Środowiska
Bardziej szczegółowoKompandowanie mieszanek gumowych na wytłaczarkach dwuślimakowych współbieżnych
Kompandowanie mieszanek gumowych na wytłaczarkach dwuślimakowych współbieżnych IX Kongres Gumy i Kauczuków w Polsce 23.06.2016 Warszawa Dr. Alessandro GALLO 2/29 Spis treści 1. Prezentacja firmy MARIS
Bardziej szczegółowo(13) B1 PL B1 (12) OPIS PATENTOWY (19) PL (11) (51) IntCl6: C08L 21/00 C08L 23/06 C08L 23/12 C08J 9/06 C08K 5/20
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 177682 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 306330 (22) Data zgłoszenia: 16.12.1994 (51) IntCl6: C08L 21/00 C08L
Bardziej szczegółowoPL B1. INSTYTUT CHEMII PRZEMYSŁOWEJ IM. PROF. IGNACEGO MOŚCICKIEGO, Warszawa, PL BUP 22/13
PL 218146 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 218146 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 399021 (22) Data zgłoszenia: 27.04.2012 (51) Int.Cl.
Bardziej szczegółowoNowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych
Główny Instytut Górnictwa Instytut Włókien Naturalnych i Roślin Zielarskich Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych Zadanie 2. Opracowanie napełniaczy
Bardziej szczegółowoPL 211106 B1. INSTYTUT CHEMII PRZEMYSŁOWEJ IM. PROF. IGNACEGO MOŚCICKIEGO, Warszawa, PL 06.12.2010 BUP 25/10
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 211106 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 388196 (22) Data zgłoszenia: 05.06.2009 (51) Int.Cl. C08L 23/00 (2006.01)
Bardziej szczegółowoMETODY BADAŃ I KRYTERIA ZGODNOŚCI DLA WŁÓKIEN DO BETONU DOŚWIADCZENIA Z BADAŃ LABORATORYJNYCH
H. Jóźwiak Instytut Techniki Budowlanej Poland, 00-611, Warszawa E-mail: h.jozwiak@itb.pl METODY BADAŃ I KRYTERIA ZGODNOŚCI DLA WŁÓKIEN DO BETONU DOŚWIADCZENIA Z BADAŃ LABORATORYJNYCH Jóźwiak H., 2007
Bardziej szczegółowoNazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering
Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering Kierunek: Inżynieria materiałowa Rodzaj przedmiotu: kierunkowy obowiązkowy Rodzaj
Bardziej szczegółowoKoncentraty z NAPEŁNIACZAMI opartymi na CaSO4
11 S t r o n a 2013 1 S t r o n a Koncentraty z NAPEŁNIACZAMI opartymi na CaSO4 2 S t r o n a Firma BRB oferuje koncentraty z napełniaczami najwyższej jakości sprzedawane luzem i workowane. Koncentraty
Bardziej szczegółowoWspółpraca z jednostkami B+R i uczelniami szansą na innowacyjny rozwój polskich przedsiębiorstw z sektora MŚP. Przykłady dobrych praktyk
Klaster Gospodarki Odpadowej i Recyklingu szansą rozwoju innowacyjnych przedsiębiorstw z branży odpadowej i recyklingu Współpraca z jednostkami B+R i uczelniami szansą na innowacyjny rozwój polskich przedsiębiorstw
Bardziej szczegółowoPL B1. INSTYTUT CHEMII PRZEMYSŁOWEJ IM. PROF. IGNACEGO MOŚCICKIEGO, Warszawa, PL BUP 07/12
PL 216295 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 216295 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 392423 (22) Data zgłoszenia: 16.09.2010 (51) Int.Cl.
Bardziej szczegółowoNowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop.
Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop. 2011 Spis treści Wstęp 9 1. Wysokostopowe staliwa Cr-Ni-Cu -
Bardziej szczegółowoTermoplastyczny modyfikator asfaltu CGA 180!
Termoplastyczny modyfikator asfaltu CGA 180 1. Wprowadzenie Obciążenie zmęczeniowe i związane z nim pękanie, oprócz krakingu termicznego i kolein, uważa się za jedną z najbardziej istotnych przyczyn stosowania
Bardziej szczegółowoAnaliza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin
Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin B. Wilbik-Hałgas, E. Ledwoń Instytut Technologii Bezpieczeństwa MORATEX Wprowadzenie Wytrzymałość na działanie
Bardziej szczegółowoLABORATORIUM NAUKI O MATERIAŁACH
Imię i Nazwisko Grupa dziekańska Indeks Ocena (kol.wejściowe) Ocena (sprawozdanie)........................................................... Ćwiczenie: MISW2 Podpis prowadzącego Politechnika Łódzka Wydział
Bardziej szczegółowoWYTWARZANIE I BADANIE WŁAŚCIWOŚCI BIOKOMPOZYTÓW POLIMEROWYCH NA BAZIE POLIETYLENU I SKROBI TERMOPLASTYCZNEJ
Jerzy KOROL, Henryk RYDAROWSKI Główny Instytut Górnictwa w Katowicach e-mail: jkorol@gig.eu WYTWARZANIE I BADANIE WŁAŚCIWOŚCI BIOKOMPOZYTÓW POLIMEROWYCH NA BAZIE POLIETYLENU I SKROBI TERMOPLASTYCZNEJ Streszczenie.
Bardziej szczegółowoPL B1. POLITECHNIKA ŁÓDZKA, Łódź, PL BUP 05/12
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 212507 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 392207 (22) Data zgłoszenia: 23.08.2010 (51) Int.Cl. C08L 9/06 (2006.01)
Bardziej szczegółowoTECHNOLOGIA OTRZYMYWANIA NANOKOMPOZYTÓW POLIAMIDOWO-MONTMORYLONITOWYCH TECHNOLOGY OF PREPARATING POLYAMIDE/MONTMORILLONITE NANOCOMPOSITES
KINGA MENCEL, KRYSTYNA KELAR, BOLESŁAW JURKOWSKI TECHNOLOGIA OTRZYMYWANIA NANOKOMPOZYTÓW POLIAMIDOWO-MONTMORYLONITOWYCH TECHNOLOGY OF PREPARATING POLYAMIDE/MONTMORILLONITE NANOCOMPOSITES S t r e s z c
Bardziej szczegółowoZadanie 3 Wytwarzanie kompozytów polimerowych z naturalnymi napełniaczami pod kątem ich wykorzystania w przemyśle
Projekt: Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego oraz ze środków budżetu państwa
Bardziej szczegółowoANALIZA WŁAŚCIWOŚCI MECHANICZNYCH NANOKOMPOZYTÓW POLIMEROWYCH STOSOWANYCH W METODACH SZYBKIEGO PROTOTYPOWANIA
MODELOWANIE INŻYNIERSKIE ISSN 1896-771X 37, s. 49-4, Gliwice 2009 ANALIZA WŁAŚCIWOŚCI MECHANICZNYCH NANOKOMPOZYTÓW POLIMEROWYCH STOSOWANYCH W METODACH SZYBKIEGO PROTOTYPOWANIA GRZEGORZ BUDZIK, TADEUSZ
Bardziej szczegółowoWYBRANE WŁAŚCIWOŚCI WYTRZYMAŁOŚCIOWE TAŚM KOMPOZYTOWYCH Z WŁÓKIEN WĘGLOWYCH
PRACE INSTYTUTU TECHNIKI BUDOWLANEJ - KWARTALNIK nr 4 (124) 2002 BUILDING RESEARCH INSTITUTE - QUARTERLY No 4 (124) 2002 ARTYKUŁY - REPORTS Marek Lechman* WYBRANE WŁAŚCIWOŚCI WYTRZYMAŁOŚCIOWE TAŚM KOMPOZYTOWYCH
Bardziej szczegółowoMATERIAŁY POLIMEROWE Polymer Materials. forma studiów: studia stacjonarne Liczba godzin/tydzień: 2W, 1L PRZEWODNIK PO PRZEDMIOCIE
Nazwa przedmiotu Kierunek: Inżynieria materiałowa Rodzaj przedmiotu: Kierunkowy do wyboru Rodzaj zajęć: Wyk. Lab. Poziom studiów: studia I stopnia MATERIAŁY POLIMEROWE Polymer Materials forma studiów:
Bardziej szczegółowoElementy tłumiące 1295
Elementy tłumiące 1295 Wskazówka techniczna dotycząca amortyzatorów gumowych asze amortyzatory gumowe to proste i ekonomiczne elementy standardowe zapewniające elastyczne podparcie. Przeznaczone są do
Bardziej szczegółowoNAPRĘŻENIA ŚCISKAJĄCE PRZY 10% ODKSZTAŁCENIU WZGLĘDNYM PRÓBEK NORMOWYCH POBRANYCH Z PŁYT EPS O RÓŻNEJ GRUBOŚCI
PRACE INSTYTUTU TECHNIKI BUDOWLANEJ - KWARTALNIK 1 (145) 2008 BUILDING RESEARCH INSTITUTE - QUARTERLY No 1 (145) 2008 Zbigniew Owczarek* NAPRĘŻENIA ŚCISKAJĄCE PRZY 10% ODKSZTAŁCENIU WZGLĘDNYM PRÓBEK NORMOWYCH
Bardziej szczegółowoBADANIA POKRYWANIA RYS W PODŁOŻU BETONOWYM PRZEZ POWŁOKI POLIMEROWE
PRACE INSTYTUTU TECHNIKI BUDOWLANEJ - KWARTALNIK nr 3 (151) 2009 BUILDING RESEARCH INSTITUTE - QUARTERLY No 3 (151) 2009 ARTYKUŁY - REPORTS Joanna Kokowska* BADANIA POKRYWANIA RYS W PODŁOŻU BETONOWYM PRZEZ
Bardziej szczegółowoWpływ mikrocementu na parametry zaczynu i kamienia cementowego
NAFTA-GAZ grudzień 2011 ROK LXVII Łukasz Kut Instytut Nafty i Gazu, Oddział Krosno Wpływ mikrocementu na parametry zaczynu i kamienia cementowego Wprowadzenie Mikrocement jest środkiem o bardzo szerokim
Bardziej szczegółowoORZEŁ SPÓŁKA AKCYJNA
ORZEŁ SPÓŁKA AKCYJNA ORZEŁ S.A. prowadzi działalność na rynku recyklingu opon od 2002 roku. Aktywność ta dotyczy takich obszarów jak: - rynek opon zużytych jako surowiec używany przez Zakład Produkcji
Bardziej szczegółowoPL B1. POLITECHNIKA ŁÓDZKA, Łódź, PL BUP 16/16
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 228088 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 411011 (22) Data zgłoszenia: 21.01.2015 (51) Int.Cl. C08L 83/04 (2006.01)
Bardziej szczegółowoWŁAŚCIWOŚCI MECHANICZNE KOMPOZYTÓW AlSi13Cu2- WŁÓKNA WĘGLOWE WYTWARZANYCH METODĄ ODLEWANIA CIŚNIENIOWEGO
31/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WŁAŚCIWOŚCI MECHANICZNE KOMPOZYTÓW AlSi13Cu2- WŁÓKNA WĘGLOWE WYTWARZANYCH
Bardziej szczegółowoPublikacje pracowników Katedry Inżynierii Materiałowej w 2010 r.
Publikacje pracowników Katedry Inżynierii Materiałowej w 2010 r. 1. Żenkiewicz M., Richert J., Różański A.: Effect of blow moulding on barrier properties of polylactide nanocomposite films, Polymer Testing
Bardziej szczegółowoWPŁYW WARUNKÓW UTWARDZANIA I GRUBOŚCI UTWARDZONEJ WARSTEWKI NA WYTRZYMAŁOŚĆ NA ROZCIĄGANIE ŻYWICY SYNTETYCZNEJ
61/2 Archives of Foundry, Year 21, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 21, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-58 WPŁYW WARUNKÓW UTWARDZANIA I GRUBOŚCI UTWARDZONEJ WARSTEWKI NA WYTRZYMAŁOŚĆ
Bardziej szczegółowoRaport z badań betonu zbrojonego włóknami pochodzącymi z recyklingu opon
P O L I T E C H N I K A Ś L Ą S K A Wydział Budownictwa Katedra Inżynierii Budowlanej ul. Akademicka 5, -100 Gliwice tel./fax. +8 7 88 e-mail: RB@polsl.pl Gliwice, 6.05.017 r. betonu zbrojonego włóknami
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowoRECYKLING MATERIAŁOWY ODPADÓW TETRA PAKU MATERIAL RECYCLING OF TETRA PAK WASTE
KINGA KORNIEJENKO, STANISŁAW KUCIEL, JANUSZ MIKUŁA * RECYKLING MATERIAŁOWY ODPADÓW TETRA PAKU MATERIAL RECYCLING OF TETRA PAK WASTE S t r e s z c z e n i e A b s t r a c t Artykuł opisuje moŝliwości recyklingu
Bardziej szczegółowoINŻYNIERIA MATERIAŁOWA
POLITECHNIKA GDAŃSKA WYDZIAŁ CHEMICZNY KATEDRA TECHNOLOGII POLIMERÓW INŻYNIERIA MATERIAŁOWA INŻYNIERIA POLIMERÓW Właściwości tworzyw polimerowych przy rozciąganiu. Streszczenie: Celem ćwiczenia jest przeprowadzenie
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów
Bardziej szczegółowoWPŁYW BIODEGRADACJI NA WŁAŚCIWOŚCI KOMPOZYTÓW NA OSNOWIE TERMOPLASTYCZNEJ SKROBI NAPEŁNIONEJ WŁÓKNAMI KENAFU LUB MĄCZKI DRZEWNEJ
STANISŁAW KUCIEL, ANETA LIBER-KNEĆ *, STANISŁAW ZAJCHOWSKI ** WPŁYW BIODEGRADACJI NA WŁAŚCIWOŚCI KOMPOZYTÓW NA OSNOWIE TERMOPLASTYCZNEJ SKROBI NAPEŁNIONEJ WŁÓKNAMI KENAFU LUB MĄCZKI DRZEWNEJ THE INFLUENCE
Bardziej szczegółowoWYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY
-27- Solidilicauon o f Metais and Alloys. No.28. 1996 Kr:epmęcie Metali i Stopó" Nr 28. l 996 PAN - Odd: ial Katowice: PL. ISSN 0208-9386 WYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY DUDYK Maksymilian Katedra
Bardziej szczegółowoProekologiczne kompozyty gumowe o obniżonej zawartości cynku
Proekologiczne kompozyty gumowe o obniżonej zawartości cynku Pro-ecological rubber composites with reduced content of zinc Magdalena Maciejewska *, Anna Sowińska Instytut Technologii Polimerów i Barwników,
Bardziej szczegółowoKompozyty elastomerowe o polepszonych właściwościach użytkowych
Kompozyty elastomerowe o polepszonych właściwościach użytkowych Elastomer composites with improved performance Anna Sowińska *, Magdalena Maciejewska Instytut Technologii Polimerów i Barwników, Politechnika
Bardziej szczegółowoProjekt: Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych
Projekt: Nowe przyjazne dla środowiska kompozyty polimerowe z wykorzystaniem surowców odnawialnych Zadanie 5 - Ocena wpływu czynników środowiskowych oraz obciążeo długotrwałych na zmiany właściwości wytworzonych
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej
Bardziej szczegółowoPOLITECHNIKA BIAŁOSTOCKA
POLITECHNIKA BIAŁOSTOCKA KATEDRA ZARZĄDZANIA PRODUKCJĄ Instrukcja do zajęć laboratoryjnych z przedmiotu: Podstawy techniki i technologii Kod przedmiotu: IS01123; IN01123 Ćwiczenie 5 BADANIE WŁASNOŚCI MECHANICZNYCH
Bardziej szczegółowoINSTYTUT TECHNOLOGII MECHANICZNYCH
Politechnika Częstochowska Wydział Inżynierii Mechanicznej i Informatyki INSTYTUT TECHNOLOGII MECHANICZNYCH 1 Instytut Technologii Mechanicznych Dyrektor: Dr hab. inż. T. Nieszporek, prof. PCz Z-ca Dyrektora:
Bardziej szczegółowoWPŁYW OBRÓBKI CIEPLNEJ NA WŁAŚCIWOŚCI MECHANICZNE SILUMINU AlSi17Cu3Mg
72/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 WPŁYW OBRÓBKI CIEPLNEJ NA WŁAŚCIWOŚCI MECHANICZNE SILUMINU AlSi17Cu3Mg
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów
Bardziej szczegółowoWPŁYW WŁÓKIEN ARAMIDOWYCH FORTA-FI NA WŁAŚCIWOŚCI MIESZANEK MINERALNO-ASFALTOWYCH
WPŁYW WŁÓKIEN ARAMIDOWYCH FORTA-FI NA WŁAŚCIWOŚCI MIESZANEK MINERALNO-ASFALTOWYCH WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA PROGRAM BADAWCZY ZOSTAŁ WYKONANY PRZEZ POLITECHNIKĘ GDAŃSKĄ W KATEDRZE INŻYNIERII
Bardziej szczegółowoINSTRUKCJA LABORATORIUM
Politechnika Łódzka Wydział Chemiczny INSTRUKCJA LABORATORIUM OZNACZANIE WŁAŚCIWOŚCI MECHANICZNYCH NANOKOMPOZYTÓW ELASTOMEROWYCH (Determination of elastomer nanocomposites mechanical properties) realizowanego
Bardziej szczegółowoTechnologia Materiałów Drogowych ćwiczenia laboratoryjne
Technologia Materiałów Drogowych ćwiczenia laboratoryjne prowadzący: dr inż. Marcin Bilski Zakład Budownictwa Drogowego Instytut Inżynierii Lądowej pok. 324B (bud. A2); K4 (hala A4) marcin.bilski@put.poznan.pl
Bardziej szczegółowoWPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH
WOJCIECH WIELEBA WPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH THE INFLUENCE OF FRICTION PROCESS FOR CHANGE OF MICROHARDNESS OF SURFACE LAYER IN POLYMERIC MATERIALS
Bardziej szczegółowoA. PATEJUK 1 Instytut Materiałoznawstwa i Mechaniki Technicznej WAT Warszawa ul. S. Kaliskiego 2, Warszawa
56/4 Archives of Foundry, Year 22, Volume 2, 4 Archiwum Odlewnictwa, Rok 22, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-538 WPŁYW CIŚNIENIA SPIEKANIA NA WŁAŚCIWOŚCI KOMPOZYTU Z OSNOWĄ ALUMINIOWĄ ZBROJONEGO
Bardziej szczegółowoWykorzystanie metody Taguchi do oceny wpływu sposobu wytłaczania na wybrane właściwości kompozytów polimerowo-drzewnych
686 2017, 62, nr 9 Wykorzystanie metody Taguchi do oceny wpływu sposobu wytłaczania na wybrane właściwości kompozytów polimerowo-drzewnych Iwona Michalska-Pożoga 1), * ), Sebastian Węgrzyk 2), Tomasz Rydzkowski
Bardziej szczegółowoMateriały na rękawice ochronne z lateksu XNBR. Materials from XNBR latex for protective gloves
12 rękawice ochronne z lateksu XNBR Sylwia Krzemińska*, Władysław M. Rzymski** Materiały na rękawice ochronne z lateksu XNBR Zbadano wpływ rodzaju glinokrzemianu warstwowego wprowadzonego do lateksu karboksylowanego
Bardziej szczegółowo(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego:
RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2345695 Urząd Patentowy Rzeczypospolitej Polskiej (96) Data i numer zgłoszenia patentu europejskiego: 10.01.2011 11000110.4
Bardziej szczegółowoElementy tłumiące 1109
Elementy tłumiące 1109 Wskazówka techniczna dla amortyzatorów gumowych Nasze amortyzatory gumowe to proste i korzystne cenowo elementy standardowe, które mogą być stosowane jako zderzaki, łączniki lub
Bardziej szczegółowoINFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL AND STRUCTURAL PROPERTIES OF THE PEHD AND PELD
Dorota KAPCIŃSKA-POPOWSKA, Marek GOŚCIAŃSKI Przemysłowy Instytut Maszyn Rolniczych ul. Starołęcka 31, 60-963 Poznań e-mail: office@pimr.poznan.pl INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL
Bardziej szczegółowoPL B1. Sposób otrzymywania nieorganicznego spoiwa odlewniczego na bazie szkła wodnego modyfikowanego nanocząstkami
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 231738 (13) B1 (21) Numer zgłoszenia: 404416 (51) Int.Cl. B22C 1/18 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 24.06.2013
Bardziej szczegółowoBADANIE ODPORNOŚCI NA PRZENIKANIE SUBSTANCJI CHEMICZNYCH PODCZAS DYNAMICZNYCH ODKSZTAŁCEŃ MATERIAŁÓW
Metoda badania odporności na przenikanie ciekłych substancji chemicznych przez materiały barierowe odkształcane w warunkach wymuszonych zmian dynamicznych BADANIE ODPORNOŚCI NA PRZENIKANIE SUBSTANCJI CHEMICZNYCH
Bardziej szczegółowoElementy tłumiące 949
Elementy tłumiące 949 Wskazówka techniczna dla amortyzatorów gumowych Nasze amortyzatory gumowe to proste i korzystne cenowo elementy standardowe, które mogą być stosowane jako zderzaki, łączniki lub elementy
Bardziej szczegółowoLaboratorium Wytrzymałości Materiałów
Katedra Wytrzymałości Materiałów Instytut Mechaniki Budowli Wydział Inżynierii Lądowej Politechnika Krakowska Laboratorium Wytrzymałości Materiałów Praca zbiorowa pod redakcją S. Piechnika Skrypt dla studentów
Bardziej szczegółowoPL B1. INSTYTUT INŻYNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW, Toruń, PL BUP 10/13
PL 224176 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 224176 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 396897 (22) Data zgłoszenia: 07.11.2011 (51) Int.Cl.
Bardziej szczegółowoINFLUENCE OF REPROCESSING ON FRACTURE AND STRUCTURE OF ABS AND PC/ABS BLENDS
DOROTA CZARNECKA-KOMOROWSKA, TOMASZ RYDZKOWSKI WPŁYW KROTNOŚCI PRZETWARZANIA NA PĘKANIE I STRUKTURĘ I MIESZANINY PC/ INFLUENCE OF REPROCESSING ON FRACTURE AND STRUCTURE OF AND PC/ BLENDS S t r e s z c
Bardziej szczegółowoMyślenice, Zapytanie ofertowe
Myślenice, 14.06.2017 Zapytanie ofertowe W związku z planowanym przystąpieniem spółki TELE-FONIKA Kable S.A do konkursu w ramach Działania 1.1 Projekty B+R przedsiębiorstw, Poddziałania 1.1.1 Badania przemysłowe
Bardziej szczegółowoTemat 1 (2 godziny): Próba statyczna rozciągania metali
Temat 1 (2 godziny): Próba statyczna rozciągania metali 1.1. Wstęp Próba statyczna rozciągania jest podstawowym rodzajem badania metali, mających zastosowanie w technice i pozwala na określenie własności
Bardziej szczegółowoZapraszamy na studia o profilu Napędów lotniczych i przetwórstwa tworzyw
ul. Nadbystrzycka 36, tel. (0-81) 538 42 21, Sekretariat: p.516, e-mail: wm.ktptp@pollub.pl Zapraszamy na studia o profilu Napędów lotniczych i przetwórstwa tworzyw W ramach profilu absolwent zdobywa wiedzę
Bardziej szczegółowoPL B1. Instytut Chemii Przemysłowej im. Prof. I. Mościckiego,Warszawa,PL BUP 07/03
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 196811 (13) B1 (21) Numer zgłoszenia: 349968 (51) Int.Cl. C08J 11/10 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 02.10.2001
Bardziej szczegółowoPROSZKOWE PRZEDMIESZKI TYPU KAUCZUK-NAPEŁNIACZ
KOMPOZYTY (COMPOSITES) 2(2002)4 Adam Tarniowy 1, Eulalia Grabowska 2 Ośrodek BadawczoRozwojowy Kauczuków i Tworzyw Winylowych, ul. Chemików 1, 32600 Oświęcim PROSZKOWE PRZEDMIESZKI TYPU KAUCZUKNAPEŁNIACZ
Bardziej szczegółowoInstytutu Ceramiki i Materiałów Budowlanych
Instytutu Ceramiki i Materiałów Budowlanych Scientific Works of Institute of Ceramics and Building Materials Nr 13 ISSN 1899-3230 Rok VI Warszawa Opole 2013 Teksty publikowane w Pracach Instytutu Ceramiki
Bardziej szczegółowoCHARAKTERYSTYKA TERMOPLASTYCZNYCH TWORZYW WZMOCNIONYCH WŁÓKNAMI CELULOZOWYMI Z MAKULATURY
Katarzyna MERKEL, Joanna LENŻA, Henryk RYDAROWSKI Główny Instytut Górnictwa GIG w Katowicach e-mail: kmerkel@gig.katowice.pl CHARAKTERYSTYKA TERMOPLASTYCZNYCH TWORZYW WZMOCNIONYCH WŁÓKNAMI CELULOZOWYMI
Bardziej szczegółowoWPŁYW KSZTAŁTU ŚLIMAKÓW WYTŁACZARKI DWUŚLIMAKOWEJ NA ODPORNOŚĆ CIEPLNĄ KOMPOZYTÓW POLILAKTYDOWYCH
Józef RICHERT 1) Marian ŻENKIEWICZ 2) 1) Instytut Inżynierii Materiałów Polimerowych i Barwników wtoruniu 2) Uniwersytet Kazimierza Wielkiego Bydgoszcz, Katedra Inżynierii Materiałowej e-mail: j.richert@ipts.pl
Bardziej szczegółowoINSTYTUT INŻYNIERII MATERIAŁOWEJ
Ćwiczenie: Przetwórstwo wtryskowe tworzyw termoplastycznych 1 Cel ćwiczenia Podstawowym celem ćwiczenia jest : poznanie budowy wtryskarki ślimakowej, tłokowej, działanie poszczególnych zespołów, ustalenie
Bardziej szczegółowoZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 665
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 665 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 10 Data wydania: 19 sierpnia 2014 r. Nazwa i adres INSTYTUT
Bardziej szczegółowoBADANIA OSIOWEGO ROZCIĄGANIA PRĘTÓW Z WYBRANYCH GATUNKÓW STALI ZBROJENIOWYCH
LOGITRANS - VII KONFERENCJA NAUKOWO-TECHNICZNA LOGISTYKA, SYSTEMY TRANSPORTOWE, BEZPIECZEŃSTWO W TRANSPORCIE Aniela GLINICKA 1 badania materiałów, stal, własności mechaniczne BADANIA OSIOWEGO ROZCIĄGANIA
Bardziej szczegółowowydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 11 Data wydania: 8 września 2015 r.
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 665 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 11 Data wydania: 8 września 2015 r. Nazwa i adres INSTYTUT
Bardziej szczegółowoWYKORZYSTANIE DRZEWNYCH ODPADÓW PRZEMYSŁOWYCH DO WYTWARZANIA KOMPOZYTÓW POLIMEROWYCH
Marlena KWIATKOWSKA, Marek KOZŁOWSKI* poli(propylen), drzewny odpad przemysłowy, analiza sitowa, kompozyty WYKORZYSTANIE DRZEWNYCH ODPADÓW PRZEMYSŁOWYCH DO WYTWARZANIA KOMPOZYTÓW POLIMEROWYCH Kompozyty
Bardziej szczegółowoKatedra Inżynierii Materiałów Budowlanych
Katedra Inżynierii Materiałów Budowlanych TEMAT PRACY: Badanie właściwości mechanicznych płyty "BEST" wykonanej z tworzywa sztucznego. ZLECENIODAWCY: Dropel Sp. z o.o. Bartosz Różański POSY REKLAMA Zlecenie
Bardziej szczegółowoElementy tłumiące 871
Elementy tłumiące 871 872 Zestawienie produktów Elementy tłumiące Typ A K0566 kulisty K0576 Typ AT z profilem stożkowym K0567 Strona 875 Strona 883 Typ B K0568 Strona 876 Typ C K0569 Strona 877 Typ CT
Bardziej szczegółowo1. WPROWADZENIE. Aneta TOR ŚWIĄTEK Politechnika Lubelska, Katedra Procesów Polimerowych Lublin, ul. Nadbystrzycka 36
Właściwości fizyko-mechaniczne wytłaczanego PVC modyfikowanego mikrosferami polimerowymi z czynnikiem porującym Politechnika Lubelska, Katedra Procesów Polimerowych 20-618 Lublin, ul. Nadbystrzycka 36
Bardziej szczegółowoWPŁYW CECH KONSTRUKCYJNYCH ŚLIMAKÓW NA DEGRADACJĘ TWORZYWA W PROCESIE WYTŁACZANIA DWUŚLIMAKOWEGO. Andrzej Stasiek
Teka Kom. Bud. Ekspl. Masz. Elektrotech. Bud. OL PAN, 2008, 171 175 WPŁYW CECH KONSTRUKCYJNYCH ŚLIMAKÓW NA DEGRADACJĘ TWORZYWA W PROCESIE WYTŁACZANIA DWUŚLIMAKOWEGO Andrzej Stasiek Instytut Inżynierii
Bardziej szczegółowoĆWICZENIE. Oznaczanie szybkości relaksacji naprężeń wulkanizatów
ĆWICZENIE Oznaczanie szybkości relaksacji naprężeń wulkanizatów 1 1. CEL ĆWICZENIA Celem dwiczenia pn. Oznaczanie szybkości relaksacji naprężeo wulkanizatów jest określenie wpływu rodzaju węzłów w sieci
Bardziej szczegółowoSPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych
Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Specjalność.. Nazwisko
Bardziej szczegółowoMODYFIKACJA SILUMINU AK20. F. ROMANKIEWICZ 1 Politechnika Zielonogórska,
42/44 Solidification of Metals and Alloys, Year 2000, Volume 2, Book No. 44 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 44 PAN Katowice PL ISSN 0208-9386 MODYFIKACJA SILUMINU AK20 F. ROMANKIEWICZ
Bardziej szczegółowoMODELOWANIE WARSTWY POWIERZCHNIOWEJ O ZMIENNEJ TWARDOŚCI
Dr inż. Danuta MIEDZIŃSKA, email: dmiedzinska@wat.edu.pl Dr inż. Robert PANOWICZ, email: Panowicz@wat.edu.pl Wojskowa Akademia Techniczna, Katedra Mechaniki i Informatyki Stosowanej MODELOWANIE WARSTWY
Bardziej szczegółowoAnaliza niestabilności powstających w trakcie procesu wytłaczania
Analiza niestabilności powstających w trakcie procesu wytłaczania Mateusz Barczewski Stypendysta projektu pt. Wsparcie stypendialne dla doktorantów na kierunkach uznanych za strategiczne z punktu widzenia
Bardziej szczegółowoBADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002)
Nazwisko i imię... Akademia Górniczo-Hutnicza Nazwisko i imię... Laboratorium z Wytrzymałości Materiałów Wydział... Katedra Wytrzymałości Materiałów Rok... Grupa... i Konstrukcji Data ćwiczenia... Ocena...
Bardziej szczegółowo
