1 Załącznik nr 1 do zapytania ofertowego Szczegółowy opis zamówienia I. Opracowanie planu sieci drogowej operatu drogowego Operat drogowy powinien być efektem przeprowadzonych prac terenowych i prac analitycznych. Dokument musi zawierać optymalną sieć dróg leśnych oraz tabelaryczne zestawienie dróg do niezbędnych prac remontowych oraz modernizacyjnych. Operat ma zostać sporządzany zgodnie z obowiązującymi wymogami prawnymi i zgodnie z obowiązującą na podstawie zarządzenia nr 57 Dyrektora Generalnego Lasów Państwowych 3 sierpnia 2015 r. Instrukcją wyznaczania docelowej sieci drogowej nadleśnictwa (załącznik nr 5 do zapytania ofertowego). Część opisowa operatu stworzona zostanie zgodnie z rozdziałem IV Instrukcji wyznaczania docelowej sieci drogowej nadleśnictwa. Plan sieci drogowej powinien zawierać powinien zostać stworzony w oparciu o drogi wskazane przez Zamawiającego i drogi wyższej kategorii zlokalizowane na obszarach leśnych w granicach administracyjnych Nadleśnictwa Skrwilno. Wykonawca przy wyborze dróg do docelowej sieci w szczególności uwzględni drogi wybudowane i wyremontowane przez nadleśnictwo po 2010 r. Podczas opracowywania planu Wykonawca wytypuje i wskaże potencjalne miejsca, w których wybudowanie dróg gdzie do tej pory drogi leśne nie istniały znacząco może uprościć sieć drogową nadleśnictwa. W ramach prac inwentaryzacyjnych Wykonawca zinwentaryzuje istniejące oznakowanie drogowe i wskaże ewentualne braki w oznakowaniu wymagające uzupełnienia, zgodnie z obowiązującymi przepisami. W ramach opracowania należy załączyć: Zestawienie zinwentaryzowanych dróg leśnych i publicznych (wg obrębów leśnych),

2 Zestawienie zinwentaryzowanych istotnych miejsc charakterystycznych na terenie nadleśnictwa, Mapy przeglądowe schematu sieci dróg leśnych w skali 1: dla obrębów leśnych. Mapę przeglądową schematu sieci dróg leśnych w skali 1: dla nadleśnictwa. Plan sieci drogowej będzie zawierał następujące elementy: opisany pikietaż lokalny (odległość od początku odcinka), węzły sieciowe (tj. punkty przecięć osi dróg objętych leśnym systemem dróg), o niepowtarzalnych numerach. II. Dostarczenie oprogramowania wspomagającego zarządzanie siecią drogową oraz danymi zebranymi podczas inwentaryzacji o funkcjonalności: Oprogramowanie do gromadzenia danych drogowych i wspomagania zarządzania siecią drogową powinno spełniać poniżej opisane wymagania: Aplikacja przechowuje wszystkie dane związane z systemem ewidencji pasa drogowego wprowadzone przez Wykonawcę w ramach projektu. Administrator systemu posiada możliwość wykonania kopii bazy. Administrator systemu posiada możliwość przywrócenia bazy danych z kopii zapasowej. Administrator ma możliwość zarządzania kontami użytkowników wraz z możliwością ograniczenia wykonywania operacji na zasobach zawartych w bazie danych systemu. Baza danych systemu przechowuje informacje pozwalające na prowadzenie ewidencji dróg i obiektów inżynierskich (przepustów i mostów). Obiekty drogowe mają w bazie reprezentację geometryczną, w postaci: liniowej, punktowej powierzchniowej, tak, że możliwe jest wyświetlanie rzeczywistych kształtów i położenia obiektów na mapie. Ponadto aplikacja umożliwia wyświetlanie współrzędnych wskazanego na mapie punktu w innych układach współrzędnych niż mapa. Aplikacja obsługuje następujące układy współrzędnych: WGS84, UTM, 1965, 1992, Aplikacja jest zoptymalizowana do pracy

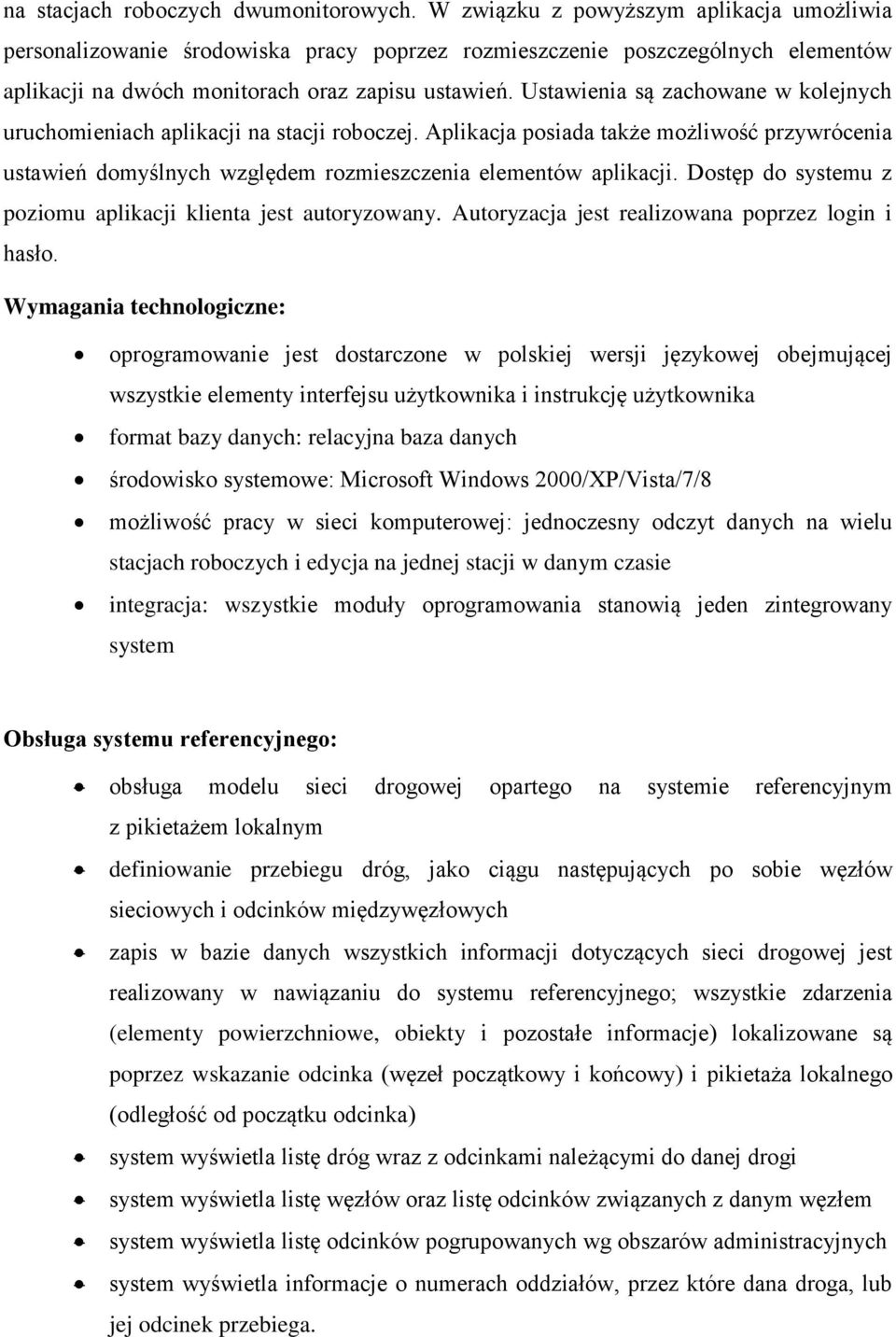

3 na stacjach roboczych dwumonitorowych. W związku z powyższym aplikacja umożliwia personalizowanie środowiska pracy poprzez rozmieszczenie poszczególnych elementów aplikacji na dwóch monitorach oraz zapisu ustawień. Ustawienia są zachowane w kolejnych uruchomieniach aplikacji na stacji roboczej. Aplikacja posiada także możliwość przywrócenia ustawień domyślnych względem rozmieszczenia elementów aplikacji. Dostęp do systemu z poziomu aplikacji klienta jest autoryzowany. Autoryzacja jest realizowana poprzez login i hasło. Wymagania technologiczne: oprogramowanie jest dostarczone w polskiej wersji językowej obejmującej wszystkie elementy interfejsu użytkownika i instrukcję użytkownika format bazy danych: relacyjna baza danych środowisko systemowe: Microsoft Windows 2000/XP/Vista/7/8 możliwość pracy w sieci komputerowej: jednoczesny odczyt danych na wielu stacjach roboczych i edycja na jednej stacji w danym czasie integracja: wszystkie moduły oprogramowania stanowią jeden zintegrowany system Obsługa systemu referencyjnego: obsługa modelu sieci drogowej opartego na systemie referencyjnym z pikietażem lokalnym definiowanie przebiegu dróg, jako ciągu następujących po sobie węzłów sieciowych i odcinków międzywęzłowych zapis w bazie danych wszystkich informacji dotyczących sieci drogowej jest realizowany w nawiązaniu do systemu referencyjnego; wszystkie zdarzenia (elementy powierzchniowe, obiekty i pozostałe informacje) lokalizowane są poprzez wskazanie odcinka (węzeł początkowy i końcowy) i pikietaża lokalnego (odległość od początku odcinka) system wyświetla listę dróg wraz z odcinkami należącymi do danej drogi system wyświetla listę węzłów oraz listę odcinków związanych z danym węzłem system wyświetla listę odcinków pogrupowanych wg obszarów administracyjnych system wyświetla informacje o numerach oddziałów, przez które dana droga, lub jej odcinek przebiega.

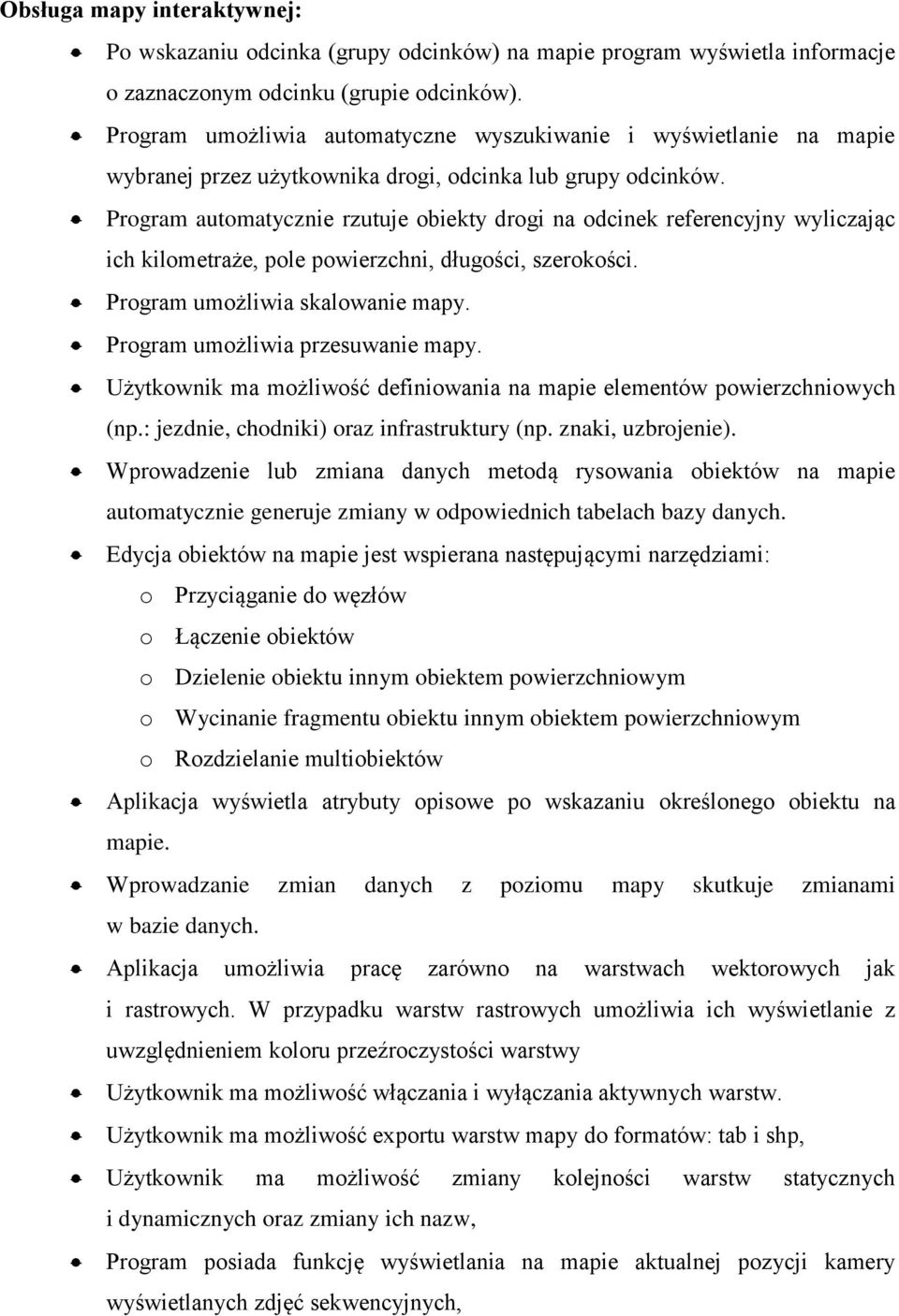

4 Obsługa mapy interaktywnej: Po wskazaniu odcinka (grupy odcinków) na mapie program wyświetla informacje o zaznaczonym odcinku (grupie odcinków). Program umożliwia automatyczne wyszukiwanie i wyświetlanie na mapie wybranej przez użytkownika drogi, odcinka lub grupy odcinków. Program automatycznie rzutuje obiekty drogi na odcinek referencyjny wyliczając ich kilometraże, pole powierzchni, długości, szerokości. Program umożliwia skalowanie mapy. Program umożliwia przesuwanie mapy. Użytkownik ma możliwość definiowania na mapie elementów powierzchniowych (np.: jezdnie, chodniki) oraz infrastruktury (np. znaki, uzbrojenie). Wprowadzenie lub zmiana danych metodą rysowania obiektów na mapie automatycznie generuje zmiany w odpowiednich tabelach bazy danych. Edycja obiektów na mapie jest wspierana następującymi narzędziami: o Przyciąganie do węzłów o Łączenie obiektów o Dzielenie obiektu innym obiektem powierzchniowym o Wycinanie fragmentu obiektu innym obiektem powierzchniowym o Rozdzielanie multiobiektów Aplikacja wyświetla atrybuty opisowe po wskazaniu określonego obiektu na mapie. Wprowadzanie zmian danych z poziomu mapy skutkuje zmianami w bazie danych. Aplikacja umożliwia pracę zarówno na warstwach wektorowych jak i rastrowych. W przypadku warstw rastrowych umożliwia ich wyświetlanie z uwzględnieniem koloru przeźroczystości warstwy Użytkownik ma możliwość włączania i wyłączania aktywnych warstw. Użytkownik ma możliwość exportu warstw mapy do formatów: tab i shp, Użytkownik ma możliwość zmiany kolejności warstw statycznych i dynamicznych oraz zmiany ich nazw, Program posiada funkcję wyświetlania na mapie aktualnej pozycji kamery wyświetlanych zdjęć sekwencyjnych,

5 Aplikacja umożliwia pomiar odległości na mapie przy pomocy linii łamanej (pomiar pojedynczy i sumaryczny), Program umożliwia wydruk fragmentów mapy w dowolnie zdefiniowanej przez użytkownika skali, na dowolnym, określonym przez użytkownika formacie papieru, Program posiada okno, w którym dostępny jest podgląd wydruku, Podgląd wydruku jest odświeżany automatycznie w przypadku zmiany widoku mapy, Wymagania dla danych: Użytkownik ma możliwość definiowania na mapie obiektów liniowych, punktowych oraz powierzchniowych. Geometria obiektów jest edytowalna przez uprawnionego użytkownika na mapie za pomocą dostępnych narzędzi. Zmiany są uwzględnione w bazie danych. Program posiada możliwość dodawania nowych elementów powierzchniowych na drodze poprzez wprowadzenie danych opisowych elementu (kilometraż początkowy, kilometraż końcowy, szerokość, odległość od osi drogi), geometria obiektu musi zostać automatycznie wygenerowana na mapie. Program umożliwia import/eksport danych o obiektach drogowych i obiektach mostowych wraz z zestawem ich atrybutów, Raporty i statystyki: Program umożliwia generowanie raportów i statystyk: o generowanie raportu - zestawienie szczegółowego danych technicznych odcinka drogi (dla całego odcinka lub na wybranym fragmencie), o generowanie statystyk dotyczących długości i powierzchni, z uwzględnieniem takich parametrów jak zarządca, kategoria drogi, rodzaj nawierzchni, stan nawierzchni, o generowanie statystyk dotyczących ilości poszczególnych obiektów drogowych na wybranym przez użytkownika zakresie sieci drogowej, o generowanie statystyk dla oznakowania pionowego, o generowanie statystyk zawierających listę odcinków inwentaryzowanych, listę odcinków zawierających fotorejestrację, o generowanie wykazu dróg,

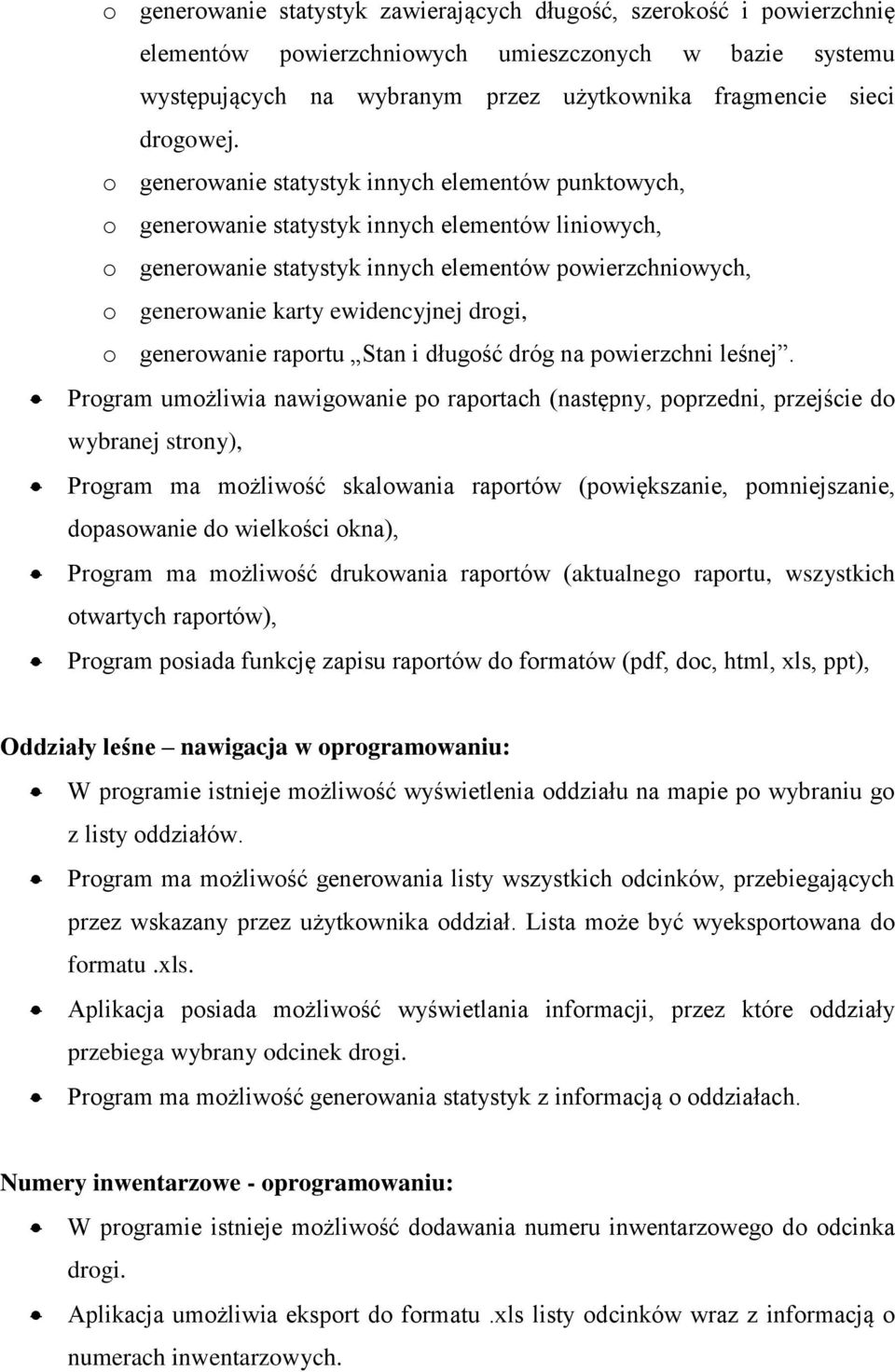

6 o generowanie statystyk zawierających długość, szerokość i powierzchnię elementów powierzchniowych umieszczonych w bazie systemu występujących na wybranym przez użytkownika fragmencie sieci drogowej. o generowanie statystyk innych elementów punktowych, o generowanie statystyk innych elementów liniowych, o generowanie statystyk innych elementów powierzchniowych, o generowanie karty ewidencyjnej drogi, o generowanie raportu Stan i długość dróg na powierzchni leśnej. Program umożliwia nawigowanie po raportach (następny, poprzedni, przejście do wybranej strony), Program ma możliwość skalowania raportów (powiększanie, pomniejszanie, dopasowanie do wielkości okna), Program ma możliwość drukowania raportów (aktualnego raportu, wszystkich otwartych raportów), Program posiada funkcję zapisu raportów do formatów (pdf, doc, html, xls, ppt), Oddziały leśne nawigacja w oprogramowaniu: W programie istnieje możliwość wyświetlenia oddziału na mapie po wybraniu go z listy oddziałów. Program ma możliwość generowania listy wszystkich odcinków, przebiegających przez wskazany przez użytkownika oddział. Lista może być wyeksportowana do formatu.xls. Aplikacja posiada możliwość wyświetlania informacji, przez które oddziały przebiega wybrany odcinek drogi. Program ma możliwość generowania statystyk z informacją o oddziałach. Numery inwentarzowe - oprogramowaniu: W programie istnieje możliwość dodawania numeru inwentarzowego do odcinka drogi. Aplikacja umożliwia eksport do formatu.xls listy odcinków wraz z informacją o numerach inwentarzowych.

7 Program ma możliwość generowania statystyk z informacją o numerach inwentarzowych. Filtry: Program umożliwia ograniczanie zasobu dostępnych danych, na przykład w celu wyszukania konkretnych obiektów na ograniczonym fragmencie sieci, dla określenia ilości lub w celu wygenerowania specjalnego raportu. Po zrealizowaniu zadania, ograniczenia te są bezproblemowo usunięte, aby dla innych zadań ponownie był dostępny cały zasób danych, Program ma możliwość tworzenia filtrów sieciowych (operacji na sieci) i filtrów obiektowych, Program posiada możliwość tworzenia filtrów administracji terytorialnej i administracji drogowej, Filtr operacji na sieci udostępnia innym modułom wybrany przez użytkownika fragment sieci, Filtr obiektowy udostępnia innym modułom wybrane przez użytkownika obiekty drogowe, ale również wpływa na sieć drogową, Program posiada funkcję modyfikowania utworzonych wcześniej filtrów, Program posiada funkcję usuwania filtrów, Program posiada funkcję importowania i eksportowania filtrów, Wyświetlanie dodatkowej dokumentacji: Program ma możliwość wyświetlania zdjęć punktów węzłowych wybranego odcinka lub grupy odcinków, Program ma możliwość wyświetlania zdjęć drogowskazów znajdujących się na wybranej przez użytkownika drodze, odcinku lub grupie odcinków, Program ma możliwość wyświetlania zdjęć tablic z nazwami miejscowości znajdujących się na wybranej przez użytkownika drodze, odcinku lub grupie odcinków, W programie istnieje możliwość dodawania dokumentacji do bazy (pliki graficzne, dokumenty) dla wybranych przez użytkownika odcinków i obiektów, W programie istnieje możliwość drukowania przeglądanych zdjęć,

8 W programie istnieje możliwość kopiowania przeglądanych zdjęć do schowka w celu późniejszego wklejenia do zewnętrznej aplikacji, W programie istnieje możliwość skalowania przeglądanych zdjęć, Aplikacja umożliwia przypisanie do dowolnego obiektu dokumentów (JPG, MP3, AVI, DOC, XLS, PDF oraz inne pliki dowolnego formatu), W programie istnieje możliwość zarządzania dokumentami tzn. istnieje możliwość importowania i usuwania dokumentów, Obsługa wizualnej dokumentacji korytarza drogi: Program posiada możliwość wyświetlania sekwencji zdjęć zapisanych w formacie cyfrowym przedstawiających obraz korytarza drogi, Program ma możliwość przeglądania sekwencji zdjęć wybranego w programie odcinka przez wybór konkretnego pikietaża lub odtwarzanie ciągłe z możliwością ustawienia prędkości zmian pikietaża, Podczas odtwarzania podany jest kilometraż lokalny oraz kilometraż globalny aktualnej pozycji kamery, Program posiada funkcję automatycznego przechodzenia do następnego odcinka, Program posiada funkcję wyświetlania na mapie aktualnej pozycji zdjęcia z modułu wideo z możliwością wyboru nowego zdjęcia poprzez kliknięcie na mapie, Program umożliwia jednoczesne odtwarzanie obrazu zarejestrowanego przez różne kamery, Program ma możliwość włączenia siatki pomiarowej, Program umożliwia wykonywanie pomiarów dotyczących szerokości i wysokości oraz powierzchni obiektów widocznych na zdjęciach, Program umożliwia wykonywanie pomiarów dotyczących położenia punktu na zdjęciach, Program umożliwia kopiowanie zdjęć z wybranej kamery do schowka, Program umożliwia lokalizowanie aktualnie wyświetlonego zdjęcia na mapach serwisu GoogleMaps i Geoportal. Edycja danych tabelarycznych

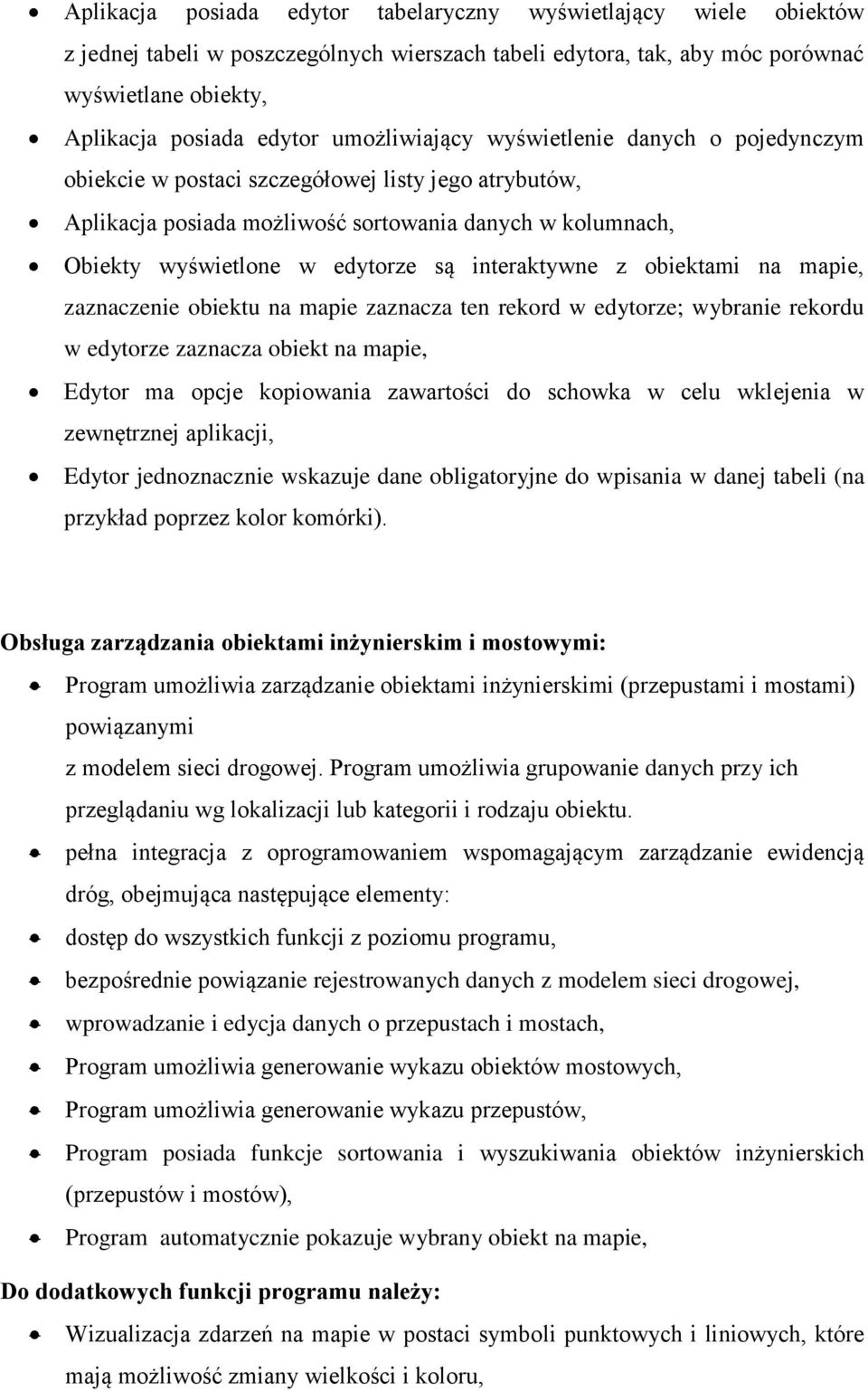

9 Aplikacja posiada edytor tabelaryczny wyświetlający wiele obiektów z jednej tabeli w poszczególnych wierszach tabeli edytora, tak, aby móc porównać wyświetlane obiekty, Aplikacja posiada edytor umożliwiający wyświetlenie danych o pojedynczym obiekcie w postaci szczegółowej listy jego atrybutów, Aplikacja posiada możliwość sortowania danych w kolumnach, Obiekty wyświetlone w edytorze są interaktywne z obiektami na mapie, zaznaczenie obiektu na mapie zaznacza ten rekord w edytorze; wybranie rekordu w edytorze zaznacza obiekt na mapie, Edytor ma opcje kopiowania zawartości do schowka w celu wklejenia w zewnętrznej aplikacji, Edytor jednoznacznie wskazuje dane obligatoryjne do wpisania w danej tabeli (na przykład poprzez kolor komórki). Obsługa zarządzania obiektami inżynierskim i mostowymi: Program umożliwia zarządzanie obiektami inżynierskimi (przepustami i mostami) powiązanymi z modelem sieci drogowej. Program umożliwia grupowanie danych przy ich przeglądaniu wg lokalizacji lub kategorii i rodzaju obiektu. pełna integracja z oprogramowaniem wspomagającym zarządzanie ewidencją dróg, obejmująca następujące elementy: dostęp do wszystkich funkcji z poziomu programu, bezpośrednie powiązanie rejestrowanych danych z modelem sieci drogowej, wprowadzanie i edycja danych o przepustach i mostach, Program umożliwia generowanie wykazu obiektów mostowych, Program umożliwia generowanie wykazu przepustów, Program posiada funkcje sortowania i wyszukiwania obiektów inżynierskich (przepustów i mostów), Program automatycznie pokazuje wybrany obiekt na mapie, Do dodatkowych funkcji programu należy: Wizualizacja zdarzeń na mapie w postaci symboli punktowych i liniowych, które mają możliwość zmiany wielkości i koloru,

10 wprowadzanie dodatkowych obiektów liniowych, punktowych oraz powierzchniowych, Program posiada w menu pomoc kontekstową, a także wydrukowaną (oraz załączoną w postaci PDF) instrukcję obsługi z objaśnieniem posiadanych funkcji. III. Wykonanie fotorejestracji i inwentaryzacji dróg leśnych Nadleśnictwa Skrwilno wyznaczonych w ramach opracowania, jako drogi docelowej sieci dróg nadleśnictwa Inwentaryzacja dróg leśnych Nadleśnictwa Skrwilno ujętych w docelowej sieci dróg objętych w operacie drogowym Szczegółowa inwentaryzacja parametrów technicznych dróg ma zawierać: pomiar długości poszczególnych odcinków dróg, pomiar geometrii dróg (weryfikacja przebiegu drogi), pomiar elementów powierzchniowych korytarza drogi: (lokalizacja, szerokość, długość, powierzchnia), kategoria drogi (publiczna, leśna), rodzaj nawierzchni, stan nawierzchni jezdni wg 4 stopniowej skali: dobry, zadowalający, średni lub zły informacje o obiektach inżynierskich: mosty, przepusty, wiadukty, kładki dla pieszych, informacje o oznakowaniu pionowym: znaki drogowe, tablice informacyjne, znaki nadrzewne (np. ścieżka rowerowa, szlak konny itp.) Fotorejestracja dróg leśnych ujętych w docelowej sieci dróg objętych w operacie drogowym Fotorejestracja dróg leśnych ujętych w docelowej sieci dróg dla Nadleśnictwa Skrwilno : zdjęcia pasa drogi wykonywane sekwencyjnie co 5 m (z 4 kamer (przód, tył, lewa i prawa strona o minimalnej rozdzielczości 1280 x 960), w przypadku nieprzejezdności drogi dla pojazdu pomiarowego, zostanie on zastąpiony pojazdem terenowym wyposażonym w jedną kamerę przednią z inną rozdzielczością zdjęć Dokumentacja fotograficzna wykonana, w formie cyfrowych zdjęć sekwencyjnych z interwałem wynoszącym 5 m w dowiązaniu do mapy sieci dróg leśnych

11 Wizualizacja wykonana zostanie z pozycji 4 kamer: - widok do przodu jedna kamera - widok do przodu / prawa strona drogi jedna kamera - widok do przodu / lewa strona drogi jedna kamera - widok do tyłu jedna kamera Zdjęcia należy wykonać przy zachowaniu następujących warunków: zgodnie z kierunkiem przebiegu drogi (rosnącej kilometracji) pozycje kamer względem drogi (wysokość, kąt nachylenia) i ich parametry są stałe dla wszystkich wykonanych zdjęć Minimalna rozdzielczość zdjęć to 1280x960. W czasie realizacji zdjęć wykonywane są odpowiednie pomiary, celem wyskalowania obrazu dla funkcji do pomiaru szerokości i wysokości elementów. Wykonane zdjęcia zostaną przekazane na dysku zewnętrznym o pojemności minimum 500GB 1 egzemplarz. Dostarczony nośnik pamięci winien zawierać przeglądarkę działającą niezależnie od programu do zarządzania siecią drogową uruchamianą bez wcześniejszej instalacji, która umożliwia odtwarzanie zdjęć oraz wykonywanie pomiarów elementów widocznych na zdjęciach. Oprogramowanie pozwala użytkownikowi na dokonywanie następujących pomiarów: pomiar punktu na zdjęciu, pomiar odcinka na zdjęciu, pomiar łamanej (polilinii), pomiar powierzchni elementów widocznych na zdjęciu, Przeglądarka powinna ponadto umożliwiać: odtwarzanie poprzez automatyczne wyszukiwanie i prezentację zdjęć dla wskazanego przez użytkownika pikietaża i wybranych kamer, odtwarzanie ciągłe poprzez automatyczną zmianę wyświetlanych zdjęć dla wybranego odcinka drogi, zgodnie z kierunkiem tej drogi; użytkownik w takim trybie musi mieć wybór odcinka, kamery i pikietaża, od którego następuje odtwarzanie ciągłe jednoczesne prezentowanie informacji dotyczących miejsca wykonania przeglądanych aktualnie zdjęć (bez względu na tryb przeglądania): pikietaż lokalny (długość od początku odcinka),

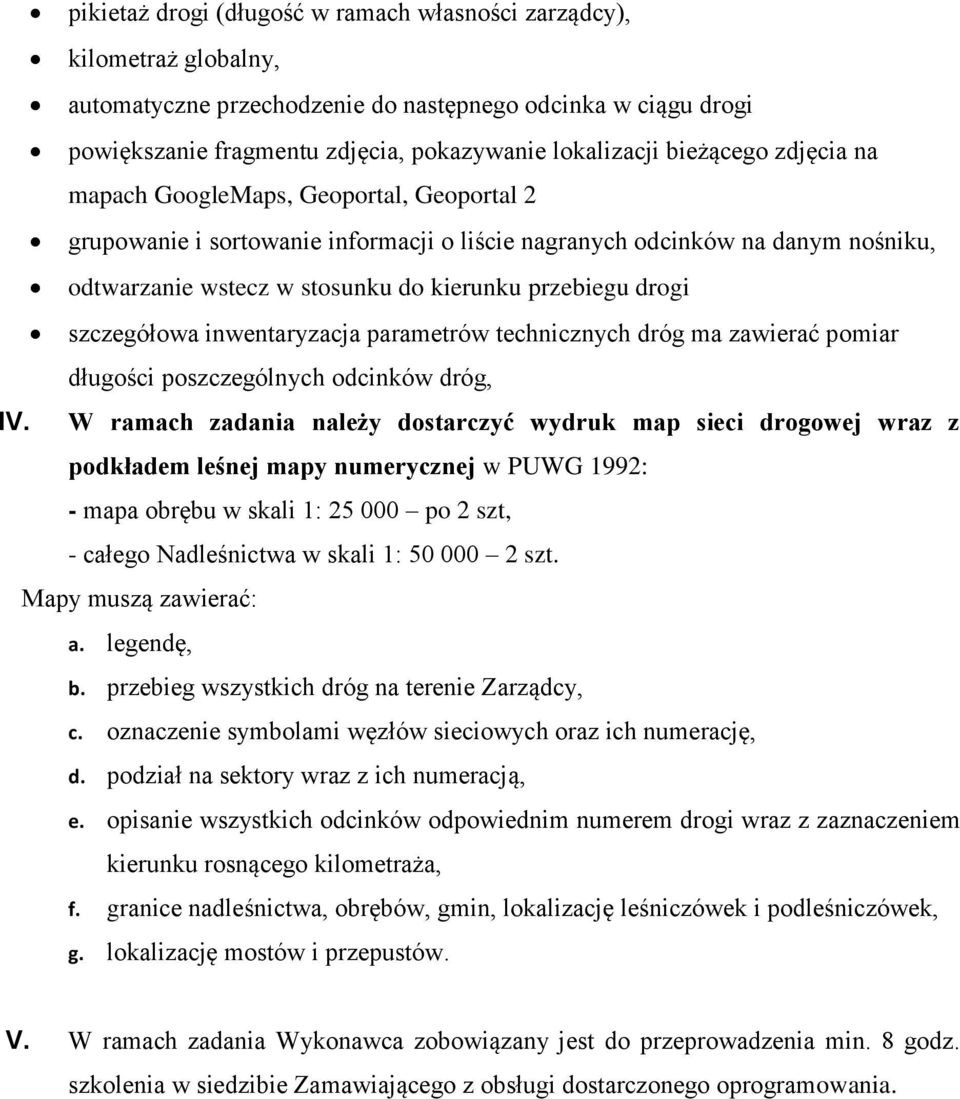

12 pikietaż drogi (długość w ramach własności zarządcy), kilometraż globalny, automatyczne przechodzenie do następnego odcinka w ciągu drogi powiększanie fragmentu zdjęcia, pokazywanie lokalizacji bieżącego zdjęcia na mapach GoogleMaps, Geoportal, Geoportal 2 grupowanie i sortowanie informacji o liście nagranych odcinków na danym nośniku, odtwarzanie wstecz w stosunku do kierunku przebiegu drogi szczegółowa inwentaryzacja parametrów technicznych dróg ma zawierać pomiar długości poszczególnych odcinków dróg, IV. W ramach zadania należy dostarczyć wydruk map sieci drogowej wraz z podkładem leśnej mapy numerycznej w PUWG 1992: - mapa obrębu w skali 1: po 2 szt, - całego Nadleśnictwa w skali 1: szt. Mapy muszą zawierać: a. legendę, b. przebieg wszystkich dróg na terenie Zarządcy, c. oznaczenie symbolami węzłów sieciowych oraz ich numerację, d. podział na sektory wraz z ich numeracją, e. opisanie wszystkich odcinków odpowiednim numerem drogi wraz z zaznaczeniem kierunku rosnącego kilometraża, f. granice nadleśnictwa, obrębów, gmin, lokalizację leśniczówek i podleśniczówek, g. lokalizację mostów i przepustów. V. W ramach zadania Wykonawca zobowiązany jest do przeprowadzenia min. 8 godz. szkolenia w siedzibie Zamawiającego z obsługi dostarczonego oprogramowania.
