1 Zawartość opracowania I. Część opisowa A. Część ogólna B. Opis rozwiązania C. Oświadczenia, uprawnienia, wypisy z izb zawodowych D. Wypis z planu zagospodarowania terenu, warunki techniczne przyłączy E. Informacja BIOZ F. Obliczenia statyczne II. Część rysunkowa 1. Orientacja 1: Projekt zagospodarowania terenu 1: Rzut fundamentów 1:50 4. Rzut piwnicy 1:50 5. Rzut stropu nad piwnicą 1:50 6. Rzut parteru 1:50 7. Rzut stropu nad parterem 1:50 8. Rzut poddasza 1:50 9. Rzut więźby dachowej 1: Rzut połaci dachu 1: Przekrój A-A 1: Przekrój B-B 1: Przekrój C-C 1: Przekrój D-D 1: Wieńce ścian szczytowych 1: Długości przedłużenia krokwi w miejscu okna kalenicy 1: Elewacje: frontowa i boczna 1: Elewacje: tylna i boczna 1: Elewacja frontowa i boczna 1: Elewacja tylna i boczna 1:100 1

2 Opis techniczny do projektu budowlanego budynku mieszkalnego jednorodzinnego z garażem zlokalizowanego w Jaworznie na działce nr 1414/6 (obręb Jeleń) A. Część ogólna A.01.Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany budynku mieszkalnego jednorodzinnego z garażem -lokalizacja : Jaworzno obręb Jeleń działka nr 1414/6. A.02.Podstawa opracowania wytyczne inwestora wypis z miejscowego planu zagospodarowania aktualizacja mapy do celów projektowych A.03.Inwestor Dorian Klimczyk Mysłowice ul. Długa 167 B. Zagospodarowanie -stan istniejący Działka zlokalizowana jest w Jaworznie Jeleniu na działce oznaczonej numerem 1414/6. Od stron południowej i zachodniej działki znajduje się droga natomiast od północy i wschodu działki niezabudowane. Wjazd na działkę od strony zachodniej. Przedmiotowa działka jest wolna od zabudowania oraz zieleni wysokiej. B.01.Fundamenty Fundamenty należy wykonać na warstwie papy ułożonej na chudym betonie grubości 10cm. Dla przedmiotowego budynku przyjęto ławy fundamentowe o szerokościach 40x35cm, 50x35cm, 60x35cm /pozycje opisane na rysunkach oraz w obliczeniach statycznych/. Zbrojenie ław 4Ø14. Strzemiona Ø 6 co 30cm. Zastosować beton klasy C16/20 (B20). 2

3 W ścianach zewnętrznych piwnicy zaprojektowano rdzenie żelbetowe o przekroju 25x25 cm łączące ławę fundamentową z wieńcem w poziomie terenu. Zbrojenie rdzeni , strzemiona 6 co 25 cm. Ściany fundamentowe należy wykonać z bloczków betonowych lub jako wylewane monolityczne z betonu klasy C16/20. Fundamenty należy zaizolować przeciwwilgociowo: Izolacja przeciwwilgociowa pozioma (2x papa na lepiku lub folia budowlana), izolację wykonać na warstwie chudego betonu, na ławach łącząc ją z izolacją pionową ścian Izolacja przeciwwilgociowa pionowa (od wewnątrz izoplast KL, na zewnątrz izoplast KL stosowany również jako warstwa klejąca dla styropianu FS20 gr.8cm, na zewnątrz folia kubełkowa fondaline). B.02.Podłogi na gruncie Warstwy posadzkowe spoczywają na warstwie ubitego piasku grubości min 20cm (zagęszczanie piasku wykonać warstwami maksymalnie co 20cm) oraz wylewce z betonu chudego o grubości 10cm. Izolację przeciwwilgociową stanowią dwie warstwy folii budowlanej lub papy termozgrzewalnej przechodzące w izolację pionową. Beton chudy należy zatrzeć na gładko w celu uniknięcia dziurawienia folii dociśniętej pozostałymi warstwami posadzkowymi. Ocieplenie stanowi 10cm warstwa styropianu typu FS20. Kolejną warstwę stanowi beton klasy B20 grubości 10cm zbrojony siatką zgrzewaną 4,5 o oczkach 15cm.Warstwę tą wykonać również na ławach żelbetowych. Wykończenie stanowi ceramika. W przypadku zastosowania ogrzewania podłogowego grubość warstw posadzkowych dostosować do zaleceń producenta instalacji grzewczej. B.03. Warunki geotechniczne. Teren charakteryzuje się prostymi warunkami gruntowymi występującymi w przypadku warstw gruntów jednorodnych, równoległych do powierzchni terenu, nie obejmujących gruntów słabonośnych, przy zwierciadle wód gruntowych poniżej projektowanego posadowienia oraz braku występowania niekorzystnych zjawisk geologicznych. Zgodnie z roz.7 pkt.1/lit.a/ i /lit.c/ rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. nr 126 poz.893) projektowany obiekt zalicza się do pierwszej kategorii geotechnicznej, która obejmuje obiekty budowlane o statycznie wyznaczalnym schemacie obliczeniowym w prostych warunkach gruntowych, dla których wystarcza jakościowe określenie właściwości gruntów. 3

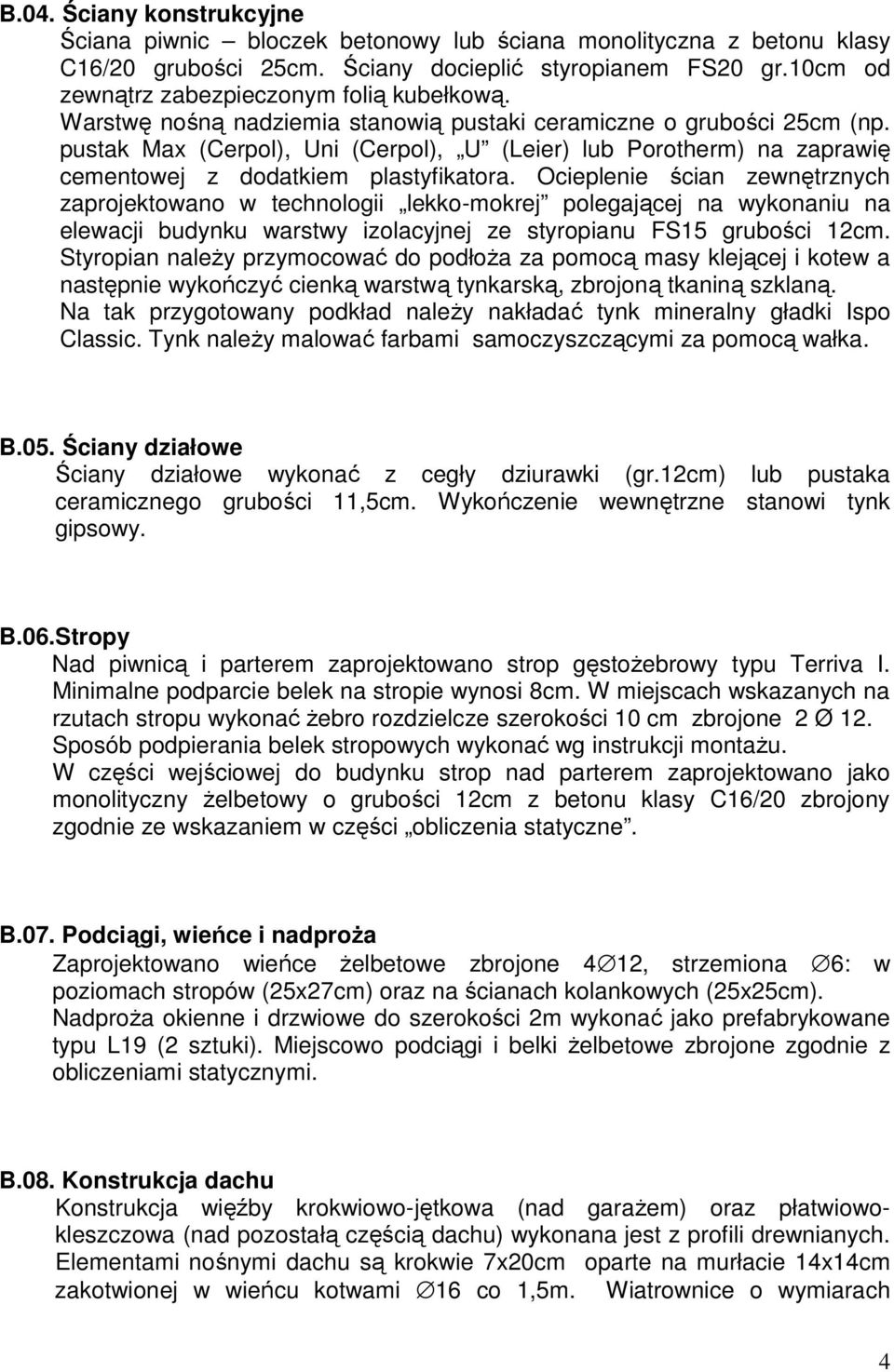

4 B.04. Ściany konstrukcyjne Ściana piwnic bloczek betonowy lub ściana monolityczna z betonu klasy C16/20 grubości 25cm. Ściany docieplić styropianem FS20 gr.10cm od zewnątrz zabezpieczonym folią kubełkową. Warstwę nośną nadziemia stanowią pustaki ceramiczne o grubości 25cm (np. pustak Max (Cerpol), Uni (Cerpol), U (Leier) lub Porotherm) na zaprawię cementowej z dodatkiem plastyfikatora. Ocieplenie ścian zewnętrznych zaprojektowano w technologii lekko-mokrej polegającej na wykonaniu na elewacji budynku warstwy izolacyjnej ze styropianu FS15 grubości 12cm. Styropian należy przymocować do podłoża za pomocą masy klejącej i kotew a następnie wykończyć cienką warstwą tynkarską, zbrojoną tkaniną szklaną. Na tak przygotowany podkład należy nakładać tynk mineralny gładki Ispo Classic. Tynk należy malować farbami samoczyszczącymi za pomocą wałka. B.05. Ściany działowe Ściany działowe wykonać z cegły dziurawki (gr.12cm) lub pustaka ceramicznego grubości 11,5cm. Wykończenie wewnętrzne stanowi tynk gipsowy. B.06.Stropy Nad piwnicą i parterem zaprojektowano strop gęstożebrowy typu Terriva I. Minimalne podparcie belek na stropie wynosi 8cm. W miejscach wskazanych na rzutach stropu wykonać żebro rozdzielcze szerokości 10 cm zbrojone 2 Ø 12. Sposób podpierania belek stropowych wykonać wg instrukcji montażu. W części wejściowej do budynku strop nad parterem zaprojektowano jako monolityczny żelbetowy o grubości 12cm z betonu klasy C16/20 zbrojony zgodnie ze wskazaniem w części obliczenia statyczne. B.07. Podciągi, wieńce i nadproża Zaprojektowano wieńce żelbetowe zbrojone 4 12, strzemiona 6: w poziomach stropów (25x27cm) oraz na ścianach kolankowych (25x25cm). Nadproża okienne i drzwiowe do szerokości 2m wykonać jako prefabrykowane typu L19 (2 sztuki). Miejscowo podciągi i belki żelbetowe zbrojone zgodnie z obliczeniami statycznymi. B.08. Konstrukcja dachu Konstrukcja więźby krokwiowo-jętkowa (nad garażem) oraz płatwiowokleszczowa (nad pozostałą częścią dachu) wykonana jest z profili drewnianych. Elementami nośnymi dachu są krokwie 7x20cm oparte na murłacie 14x14cm zakotwionej w wieńcu kotwami 16 co 1,5m. Wiatrownice o wymiarach 4

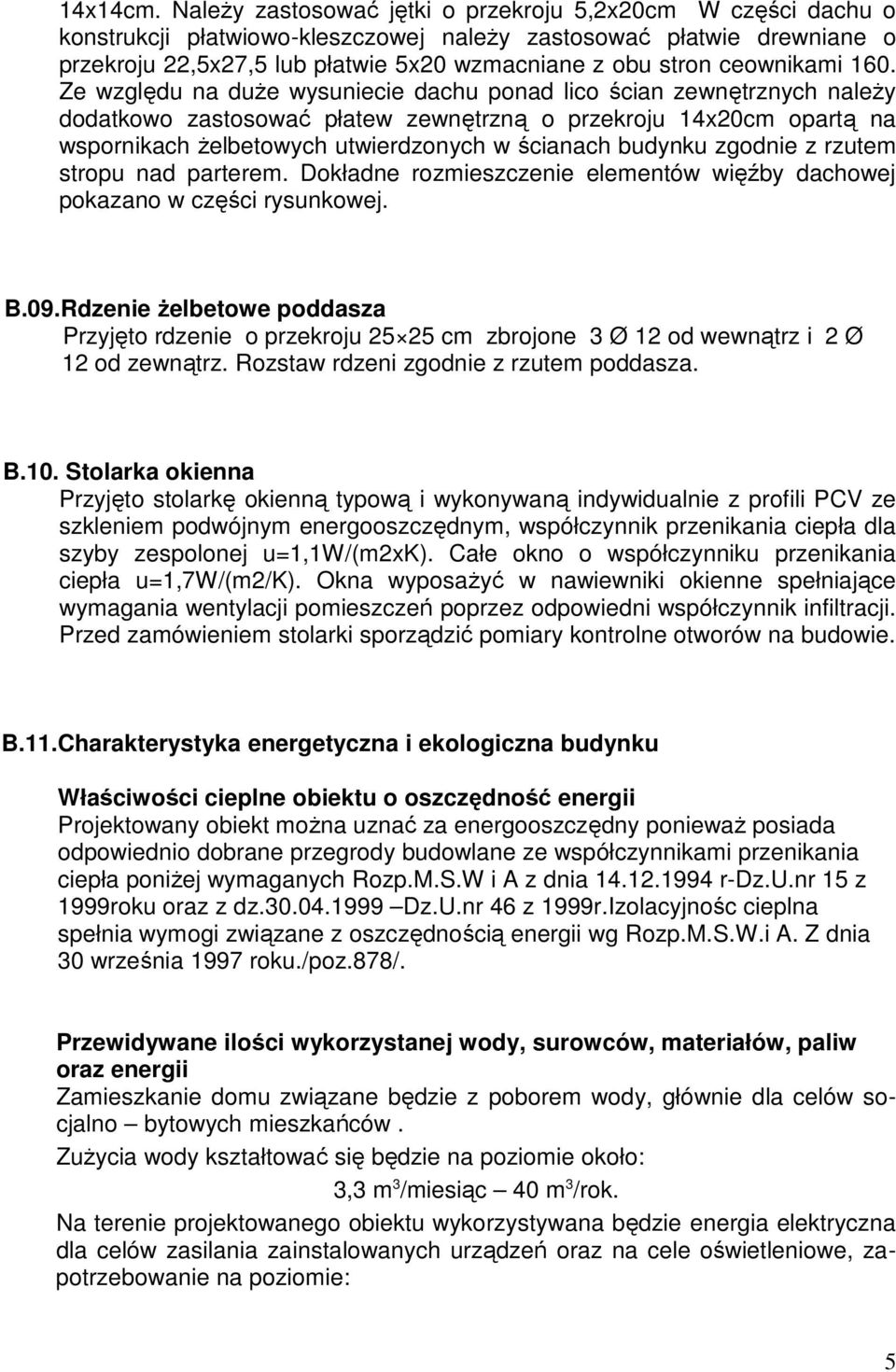

5 14x14cm. Należy zastosować jętki o przekroju 5,2x20cm W części dachu o konstrukcji płatwiowo-kleszczowej należy zastosować płatwie drewniane o przekroju 22,5x27,5 lub płatwie 5x20 wzmacniane z obu stron ceownikami 160. Ze względu na duże wysuniecie dachu ponad lico ścian zewnętrznych należy dodatkowo zastosować płatew zewnętrzną o przekroju 14x20cm opartą na wspornikach żelbetowych utwierdzonych w ścianach budynku zgodnie z rzutem stropu nad parterem. Dokładne rozmieszczenie elementów więźby dachowej pokazano w części rysunkowej. B.09.Rdzenie żelbetowe poddasza Przyjęto rdzenie o przekroju cm zbrojone 3 Ø 12 od wewnątrz i 2 Ø 12 od zewnątrz. Rozstaw rdzeni zgodnie z rzutem poddasza. B.10. Stolarka okienna Przyjęto stolarkę okienną typową i wykonywaną indywidualnie z profili PCV ze szkleniem podwójnym energooszczędnym, współczynnik przenikania ciepła dla szyby zespolonej u=1,1w/(m2xk). Całe okno o współczynniku przenikania ciepła u=1,7w/(m2/k). Okna wyposażyć w nawiewniki okienne spełniające wymagania wentylacji pomieszczeń poprzez odpowiedni współczynnik infiltracji. Przed zamówieniem stolarki sporządzić pomiary kontrolne otworów na budowie. B.11.Charakterystyka energetyczna i ekologiczna budynku Właściwości cieplne obiektu o oszczędność energii Projektowany obiekt można uznać za energooszczędny ponieważ posiada odpowiednio dobrane przegrody budowlane ze współczynnikami przenikania ciepła poniżej wymaganych Rozp.M.S.W i A z dnia r-dz.u.nr 15 z 1999roku oraz z dz Dz.U.nr 46 z 1999r.Izolacyjnośc cieplna spełnia wymogi związane z oszczędnością energii wg Rozp.M.S.W.i A. Z dnia 30 września 1997 roku./poz.878/. Przewidywane ilości wykorzystanej wody, surowców, materiałów, paliw oraz energii Zamieszkanie domu związane będzie z poborem wody, głównie dla celów socjalno bytowych mieszkańców. Zużycia wody kształtować się będzie na poziomie około: 3,3 m 3 /miesiąc 40 m 3 /rok. Na terenie projektowanego obiektu wykorzystywana będzie energia elektryczna dla celów zasilania zainstalowanych urządzeń oraz na cele oświetleniowe, zapotrzebowanie na poziomie: 5

6 20kW/miesiąc 240 kw/rok. Zużycie groszku węglowego kształtować się będzie na poziomie około: 1,5kg/h w okresie grzewczym Rozwiązania chroniące środowisko W toku planowanej budowy i działalności inwestycji można wyróżnić następujące działania mające na celu ochronę środowiska: odprowadzanie ścieków socjalno bytowych do kanalizacji zastosowanie kotłów ekologicznych o niskiej emisji spalin wykonanie ścian z materiałów ekologicznych,wykonanie ocieplenia ograniczającego zużycie groszku węglowego do ogrzewania pomieszczeń B.12. Dane techniczne powierzchnia działki :2990m2 powierzchnia zabudowy: :208,04m2 powierzchnie utwardzone (dojścia, dojazdy, tarasy) :275m2 tereny zielone :2506,96m2 (83,8%pow.działki) powierzchnia użytkowa :298,6m2 powierzchnia całkowita :488,39m2 kubatura: :1800m3 intensywność zabudowy: pow.użytk./pow.działki=298,6/2990=0,0998 B.13. Uwagi końcowe - roboty budowlane wykonać należy zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami i przepisami technicznobudowlanymi - przed wykonaniem wyburzeń ścian konstrukcyjnych parteru oraz rozbiórką części stropu należy skonsultować się z konstruktorem na miejscu budowy - wszystkie prace budowlano-montażowe należy prowadzić pod stałym kierownictwem i nadzorem osób uprawnionych - przy wykonywaniu robót należy przestrzegać obowiązujących przepisów w zakresie BHP, dotyczących wykonywania robót budowlano - montażowych i rozbiórkowych oraz obowiązujących przepisów ppoż - wszystkie zmiany na etapie wykonawstwa muszą być dopuszczone i zaakceptowane przez projektanta - wszystkie wymiary należy sprawdzić na miejscu budowy, a zaistniałe niezgodności należy wyjaśniać i uzgadniać z projektantem - autor zastrzega sobie do projektu prawa autorskie - w sprawach niejasnych należy skontaktować się z projektantem 6
