Część nr 8 OPIS PRZEDMIOTU ZAMÓWIENIA SPECYFIKACJA TECHNICZNA

Transkrypt

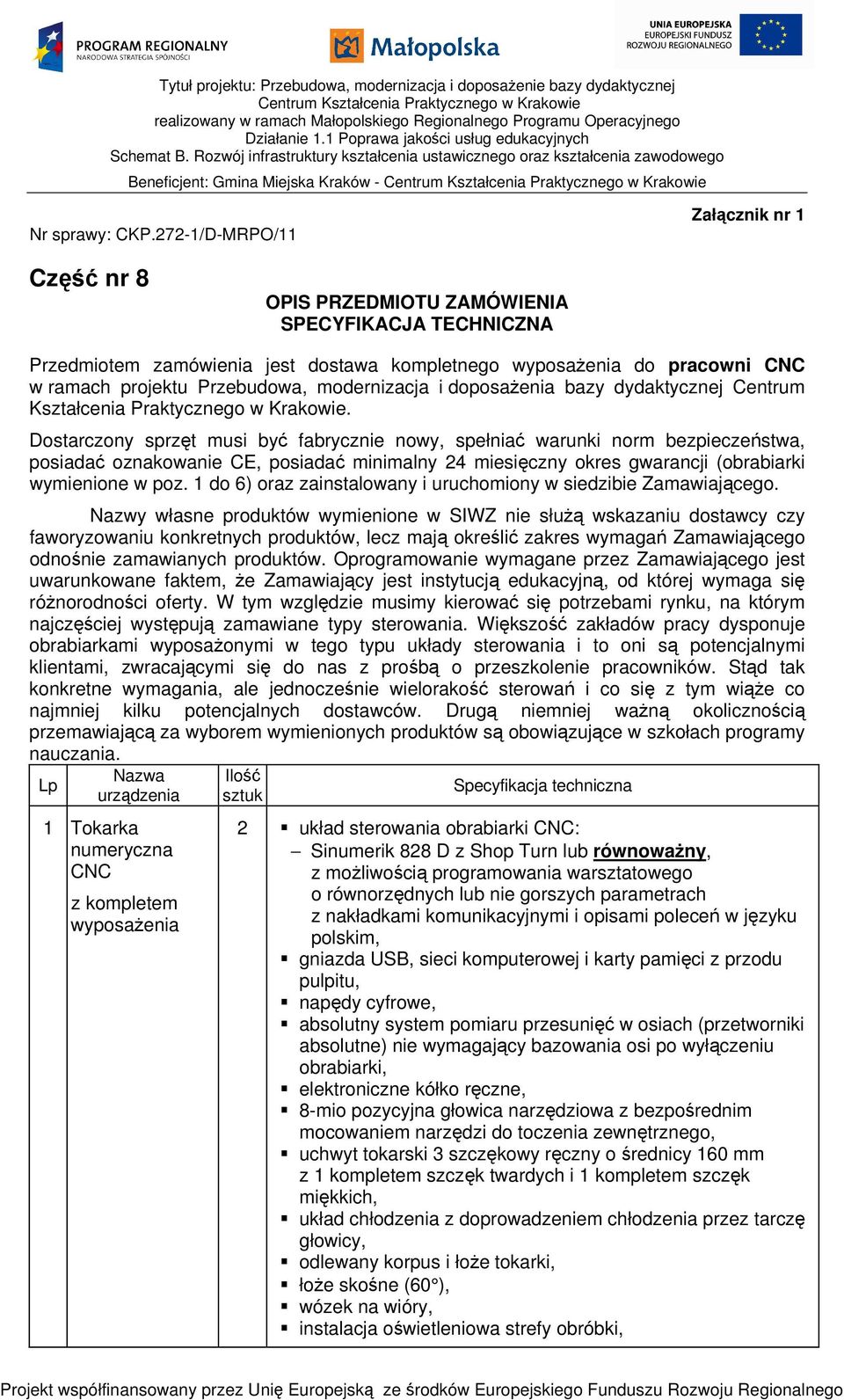

1 Nr sprawy: CKP.272-1/D-MRPO/11 Załącznik nr 1 Część nr 8 OPIS PRZEDMIOTU ZAMÓWIENIA SPECYFIKACJA TECHNICZNA Przedmiotem zamówienia jest dostawa kompletnego wyposażenia do pracowni CNC w ramach projektu Przebudowa, modernizacja i doposażenia bazy dydaktycznej Centrum Kształcenia Praktycznego w Krakowie. Dostarczony sprzęt musi być fabrycznie nowy, spełniać warunki norm bezpieczeństwa, posiadać oznakowanie CE, posiadać minimalny 24 miesięczny okres gwarancji (obrabiarki wymienione w poz. 1 do 6) oraz zainstalowany i uruchomiony w siedzibie Zamawiającego. Nazwy własne produktów wymienione w SIWZ nie służą wskazaniu dostawcy czy faworyzowaniu konkretnych produktów, lecz mają określić zakres wymagań Zamawiającego odnośnie zamawianych produktów. Oprogramowanie wymagane przez Zamawiającego jest uwarunkowane faktem, że Zamawiający jest instytucją edukacyjną, od której wymaga się różnorodności oferty. W tym względzie musimy kierować się potrzebami rynku, na którym najczęściej występują zamawiane typy sterowania. Większość zakładów pracy dysponuje obrabiarkami wyposażonymi w tego typu układy sterowania i to oni są potencjalnymi klientami, zwracającymi się do nas z prośbą o przeszkolenie pracowników. Stąd tak konkretne wymagania, ale jednocześnie wielorakość sterowań i co się z tym wiąże co najmniej kilku potencjalnych dostawców. Drugą niemniej ważną okolicznością przemawiającą za wyborem wymienionych produktów są obowiązujące w szkołach programy nauczania. Lp Nazwa urządzenia 1 Tokarka numeryczna CNC z kompletem wyposażenia Ilość sztuk Specyfikacja techniczna 2 układ sterowania obrabiarki CNC: Sinumerik 828 D z Shop Turn lub równoważny, z możliwością programowania warsztatowego o równorzędnych lub nie gorszych parametrach z nakładkami komunikacyjnymi i opisami poleceń w języku polskim, gniazda USB, sieci komputerowej i karty pamięci z przodu pulpitu, napędy cyfrowe, absolutny system pomiaru przesunięć w osiach (przetworniki absolutne) nie wymagający bazowania osi po wyłączeniu obrabiarki, elektroniczne kółko ręczne, 8-mio pozycyjna głowica narzędziowa z bezpośrednim mocowaniem narzędzi do toczenia zewnętrznego, uchwyt tokarski 3 szczękowy ręczny o średnicy 160 mm z 1 kompletem szczęk twardych i 1 kompletem szczęk miękkich, układ chłodzenia z doprowadzeniem chłodzenia przez tarczę głowicy, odlewany korpus i łoże tokarki, łoże skośne (60 ), wózek na wióry, instalacja oświetleniowa strefy obróbki,

2 kabina osłony przestrzeni roboczej oddzielona od korpusu obrabiarki i zawieszona na podkładkach wibroizolacyjnych, zbiornik na chłodziwo 80 l zalany płynem do uruchomienia tokarki w siedzibie Zamawiającego, komplet kluczy obsługowych, instrukcja użytkowania i programowania CNC w języku polskim, parametry techniczne: największa średnica toczenia nad łożem mm, największa średnica toczenia nad suportem poprzecznym mm, największa długość toczenia mm, średnica uchwytu 160 mm, przelot wrzeciona 42 mm, zakres bezstopniowo regulowanych prędkości obrotowych wrzeciona obr/min, moc silnika napędu wrzeciona: przy 100% cyklu pracy - 5,5 KW, przy 60% cyklu pracy - 7,5 KW, przesuwy suportu: oś X mm, oś Z mm, szybki przesuw w osi X - 16 m/min, szybki przesuw w osi Z - 32 m/min, głowica liczba pozycji 8, przekrój trzonka noża 20x20 mm, największa średnica wytaczadła 25 mm, wymiary gabarytowe nie większe jak: dł. x szer. x wys x 1050x 1650 mm, waga tokarki do 1300 kg, wyposażenie: (narzędzia do wykonania zadania technologicznego rysunek obrabianego przedmiotu załącznik nr 4 do SIWZ) oprawka 20x20 lewa PWLNL2020K06T szt. 2, płytki WNMG MP UE 6020 szt. 640, oprawka 20x20 lewa SDJCL2020K11 szt. 2, płytki DCMT11T304NX2525 szt. 6040, oprawka 20x20 lewa - szt. 2 +lokator + płytki s=3gy04e - szt. 40, wiertło HSS Ø 22/MK2 - szt. 1, oprawka lewa ø16s16 MSDUCL07 - szt. 2, płytki DCMT070204UE szt. 40, oprawka 20x20 MMTER2020K16-C - szt. 2, płytki MMT16ER150ISO-SVP15TF p=1.5 - szt. 20, oprawka ø16mmtir1916-sp15 - szt. 2, płytki MMT16IR150ISO-S - szt. 20, zestaw do gwintowania z kompensacją z gwintownikami dla tokarki i frezarki PM25x57xER20 oprawka ø25 z kompensacją wzdłużną - szt. 2, gwintownik M12 DIN M12 szt. 4, tulejki ER20D9 ER20 - szt. 2.

3 2 Tokarka numeryczna CNC z kompletem wyposażenia 1 układ sterowania obrabiarki CNC: Fanuc 0i TD z "Manual Guide" lub równoważny, z możliwością programowania warsztatowego o równorzędnych lub nie gorszych parametrach z nakładkami komunikacyjnymi i opisami poleceń w języku polskim, gniazda USB, sieci komputerowej i karty pamięci z przodu pulpitu, napędy cyfrowe, absolutny system pomiaru przesunięć w osiach (przetworniki absolutne) nie wymagający bazowania osi po wyłączeniu obrabiarki, elektroniczne kółko ręczne, 8-mio pozycyjna głowica narzędziowa z bezpośrednim mocowaniem narzędzi do toczenia zewnętrznego, uchwyt tokarski 3 szczękowy ręczny o średnicy 160 mm z 1 kompletem szczęk twardych i 1 kompletem szczęk miękkich, układ chłodzenia z doprowadzeniem chłodzenia przez tarczę głowicy, odlewany korpus i łoże tokarki, łoże skośne (60 ), wózek na wióry, instalacja oświetleniowa strefy obróbki, kabina osłony przestrzeni roboczej oddzielona od korpusu obrabiarki i zawieszona na podkładkach wibroizolacyjnych, zbiornik na chłodziwo 80 l zalany płynem do uruchomienia tokarki w siedzibie Zamawiającego, komplet kluczy obsługowych, instrukcja użytkowania i programowania CNC w języku polskim, parametry techniczne: największa średnica toczenia nad łożem: mm, największa średnica toczenia nad suportem poprzecznym mm, największa długość toczenia: mm, średnica uchwytu 160 mm, przelot wrzeciona 42 mm, zakres bezstopniowo regulowanych prędkości obrotowych wrzeciona obr/min, moc silnika napędu wrzeciona: przy 100% cyklu pracy - 5,5 KW, przy 60% cyklu pracy - 7,5 KW, przesuwy suportu: oś X - od 120 do 130 mm, oś Z - od 430 do 450 mm, szybki przesuw w osi X - 16 m/min, szybki przesuw w osi Z - 32 m/min, głowica liczba pozycji 8, konik z wbudowanym kłem obrotowym na prowadnicach tocznych z przesuwem hydraulicznym i regulowaną siłą docisku,

4 przekrój trzonka noża 20x20 mm, największa średnica wytaczadła 25 mm, wymiary gabaryt.: dł. x szer. x wys x 1050x 1650 mm, waga tokarki do 1300 kg, wyposażenie: (narzędzia do wykonania zadania technologicznego rysunek obrabianego przedmiotu załącznik nr 4 do SIWZ), oprawka 20x20 lewa PWLNL2020K06T szt. 1, płytki WNMG MP UE 6020 szt. 20, oprawka 20x20 lewa SDJCL2020K11 szt. 1, płytkidcmt11t304nx2525 szt. 20, oprawka 20x20 lewa - szt. 1 + lokator + płytki s=3gy04e szt. 20, wiertło HSS Ø 22/MK2 - szt. 1, oprawka lewa ø16s16 MSDUCL07 - szt. 1, płytki DCMT070204UE szt. 20, oprawka ø16mmtir1916-sp15 - szt. 2, płytki MMT16IR150ISO-S p szt Centrum tokarskie CNC z kompletem wyposażenia 1 układ sterowania obrabiarki CNC: Sinumerik 828 D z Shop Turn ze sterowaną osią "C" wrzeciona lub równoważny, z możliwością programowania warsztatowego o równorzędnych lub nie gorszych parametrach z nakładkami komunikacyjnymi i opisami poleceń w języku polskim, gniazda USB, sieci komputerowej i karty pamięci z przodu pulpitu, napędy cyfrowe, absolutny system pomiaru przesunięć w osiach (przetworniki absolutne) nie wymagający bazowania osi po wyłączeniu obrabiarki, elektroniczne kółko ręczne, 8-mio pozycyjna głowica z narzędziami obrotowymi i tarczą narzędziową przystosowaną do mocowania oprawek narzędziowych z chwytem VDI 20 wraz z dwoma oprawkami do narzędzi obrotowych (1 osiowa i 1 kątowa), uchwyt tokarski 3 szczękowy ręczny o średnicy 160 mm z 1 kompletem szczęk twardych i 1 kompletem szczęk miękkich, hamulec na wrzecionie, układ chłodzenia z doprowadzeniem chłodzenia przez tarczę głowicy, odlewany korpus żeliwny i łoże tokarki, łoże skośne (60 ), wózek na wióry, instalacja oświetleniowa strefy obróbki, kabina osłony przestrzeni roboczej oddzielona od korpusu obrabiarki i zawieszona na podkładkach wibroizolacyjnych, zbiornik na chłodziwo 80 l zalany płynem do uruchomienia tokarki w siedzibie Zamawiającego, komplet kluczy obsługowych,

5 instrukcja użytkowania i programowania CNC w języku polskim, parametry techniczne: największa średnica toczenia nad suportem poprzecznym mm, największa długość toczenia: mm, średnica uchwytu 3 szczękowego ręcznego 160 mm, przelot wrzeciona 42 mm, zakres bezstopniowo regulowanych prędkości obrotowych wrzeciona obr/min, moc silnika napędu wrzeciona: przy 100% cyklu pracy - 5,5 KW, przy 60% cyklu pracy - 7,5 KW, przesuwy suportu: oś X - od 120 do 130 mm, oś Z - od 300 do 320 mm, szybki przesuw w osi X - 16 m/min, szybki przesuw w osi Z - 32 m/min, ilość pozycji głowicy narzędziowej z narzędziami obrotowymi 8, średnica chwytu imaków szybko wymiennych wg VDI 20 mm, maksymalne obroty narzędzi obrotowych obr/min, wymiary gabarytowe nie większe jak: dł. x szer. x wys x 1350x 1650 mm, waga tokarki do 1500 kg, wyposażenie: (narzędzia do wykonania zadania technologicznego rysunek obrabianego przedmiotu załącznik nr 4 do SIWZ), oprawka 16x16 lewa PNLNL1616H06 - szt. 1, płytki WNMG06T308-MA UE szt. 20, oprawka 16x16 lewa SDJCL 1616H11 - szt. 1, płytki DCMT11T304NX szt. 20, oprawka16x16 MMTER1616H16-C - szt. 1, płytki MMT16ER150ISO-SVP15TF p=1.5 - szt. 10, frez ø szt. 4, frez ø szt. 4, oprawka B1D20.H16 - szt. 2, oprawka B3D20H16 - szt. 1, tulejka zaciskowa ER20D12 szt. 1, tulejka zaciskowa ER20D12 - szt. 1, oprawka VDI20/E4Er32 - szt. 1, komplet tulejek ER32 od 4-16 mm - szt. 1, oprawka VDI20 dla narzędzi z chwytem MK2 - szt. 1, oprawka B1D20H16 - szt. 2, oprawka B3D20H16 - szt. 1, tulejka zaciskowa ER20D12 szt. 1, tulejka zaciskowa ER20D12 szt. 1. Uwaga: narzędzia do tokarek i centrum tokarskiego zostały dobrane w oparciu o katalog dostępny pod adresem:

6 tylko w celach technologicznych dla określenia rodzaju narzędzia, jego kształtu i wymiarów w żadnym wypadku nie jest to wskazanie producenta, a jedynie zdefiniowanie wymagań co do narzędzi, które mają służyć do wykonania ściśle określonego zadania technologicznego. 4 Pionowe 5-osiowe Frezarskie Centrum Obróbcze CNC dydaktyczno produkcyjne z kompletem wyposażenia 1 układ sterowania obrabiarki CNC: Fanuc 0i-MD lub równoważny z możliwością programowania warsztatowego o równorzędnych lub nie gorszych parametrach z nakładkami komunikacyjnymi i opisami poleceń w języku polskim, sterowany NC stół obrotowy z cyfrowymi napędami, gniazda USB, sieci komputerowej i karty pamięci z przodu pulpitu, napędy cyfrowe, elektroniczne kółko ręczne, magazyn narzędzi 10-pozycyjny, końcówka wrzeciona SK 30, absolutny system pomiaru przesunięć w osiach (przetworniki absolutne) niewymagający bazowania osi po wyłączeniu obrabiarki, smarowanie elementów maszyny smarem stałym (bez pompy hydraulicznej), układ chłodzenia zalany płynem do uruchomienia obrabiarki, zbiornik na wióry, odlewany korpus obrabiarki, oświetlenie przestrzeni roboczej, dokumentacja obsługi i programowania w języku polskim, parametry techniczne: powierzchnia robocza stołu max.: 800 x 260 mm, dopuszczalne obciążenie stołu - do 150 kg, moc silnika głównego 100% - 6,2 KW, zakres prędkości obrotowych obr/min, dokładność pozycjonowania ± 0,005mm, maksymalne przesuwy: wzdłużny oś X mm, poprzeczny oś Y mm, pionowy oś Z mm, stożek wrzeciona BT 30 / ISO 30, posuwy szybkie X, Y, Z, 30 m/min, magazyn narzędzi: liczba narzędzi w magazynie 10, czas wymiany o jedną pozycję 7 s, wymiary gabarytowe nie większe jak: dł. x szer. x wys.1900 x 1400 x 2100 mm, waga centrum obróbczego - do 1800 kg, wyposażenie: (narzędzia do wykonania zadania technologicznego rysunek obrabianego przedmiotu załącznik nr 4 do SIWZ): frez MEY 21-S20-85W-H szt. 1, frez TAWS4mm.6/HSSCo8%,Welton/

7 głowica ø18apx3000r182wa16sa szt. 1, gwintownik 9645OX M8 szt. 3 imadło maszynowe ręczne PTJ-m 125 mm szt. 1. oprawka szt. 2, oprawka szt. 2, oprawka szt. 1, oprawka szt. 1, oprawka BT30,A60ER32 szt. 2, oprawka do głowicyø18 BT30A63WE16 szt. 1, płytka GOMT100308ER-D PR830 szt. 10, płytka JOMT100308ER-D PR-830 szt. 10, płytki do głowicyaomt123608peer-mvp15tf szt. 10, tulejka ER32 1kpl.od4-16mm szt. 13, wiertło 36373HTA mm.5.0 /węglik, chłodzenie 3D,Welton/ wiertło 36373HTA mm.6.8/hm z chłodziwem, Weldon/ wiertło 36373HTAmm.6.5/HM z chłodziwem, Weldon/ wkładka /M8/ szt. 1, 5 Pionowe Frezarskie Centrum Obróbcze CNC dydaktyczno produkcyjne z kompletem wyposażenia 1 układ sterowania obrabiarki CNC: Sinumerik 828 D z Shop Mill lub równoważny z możliwością programowania warsztatowego o równorzędnych lub nie gorszych parametrach z nakładkami komunikacyjnymi i opisami poleceń w języku polskim, gniazda USB, sieci komputerowej i karty pamięci z przodu pulpitu, napędy cyfrowe, elektroniczne kółko ręczne, magazyn narzędzi 10-pozycyjny, końcówka wrzeciona SK 30, absolutny system pomiaru przesunięć w osiach (przetworniki absolutne) niewymagający bazowania osi po wyłączeniu obrabiarki, smarowanie elementów maszyny smarem stałym (bez pompy hydraulicznej), układ chłodzenia zalany płynem do uruchomienia obrabiarki, zbiornik na wióry, odlewany korpus obrabiarki, oświetlenie przestrzeni roboczej, dokumentacja obsługi i programowania w języku polskim parametry techniczne: powierzchnia robocza stołu max.: 800 x 260 mm, dopuszczalne obciążenie stołu - do 150 kg, moc silnika głównego 100% - 6,2 KW, zakres prędkości obrotowych obr/min, dokładność pozycjonowania ± 0,005mm, maksymalne przesuwy: wzdłużny oś X mm, poprzeczny oś Y mm,

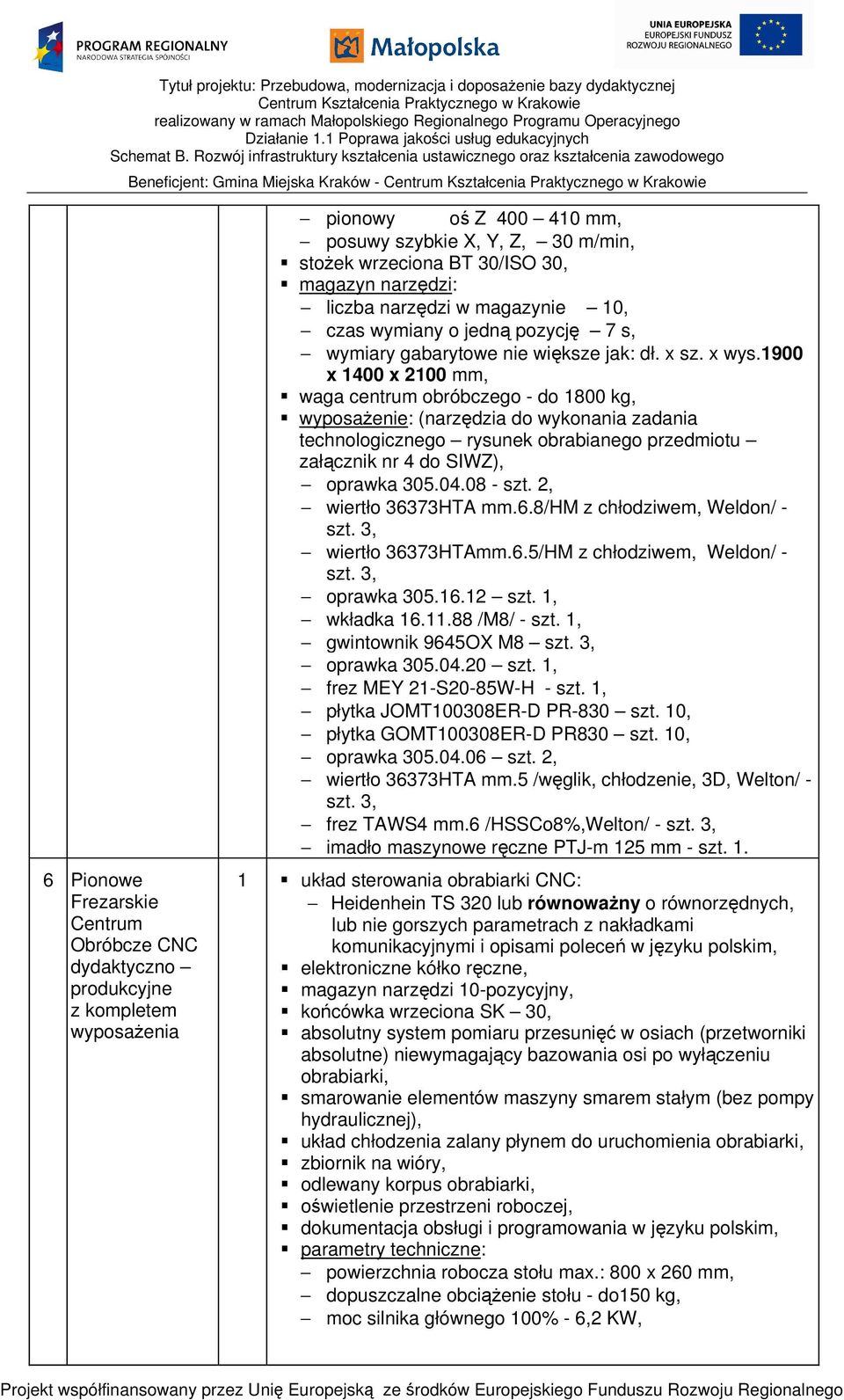

8 6 Pionowe Frezarskie Centrum Obróbcze CNC dydaktyczno produkcyjne z kompletem wyposażenia pionowy oś Z mm, posuwy szybkie X, Y, Z, 30 m/min, stożek wrzeciona BT 30/ISO 30, magazyn narzędzi: liczba narzędzi w magazynie 10, czas wymiany o jedną pozycję 7 s, wymiary gabarytowe nie większe jak: dł. x sz. x wys.1900 x 1400 x 2100 mm, waga centrum obróbczego - do 1800 kg, wyposażenie: (narzędzia do wykonania zadania technologicznego rysunek obrabianego przedmiotu załącznik nr 4 do SIWZ), oprawka szt. 2, wiertło 36373HTA mm.6.8/hm z chłodziwem, Weldon/ - wiertło 36373HTAmm.6.5/HM z chłodziwem, Weldon/ - oprawka szt. 1, wkładka /M8/ - szt. 1, gwintownik 9645OX M8 oprawka szt. 1, frez MEY 21-S20-85W-H - szt. 1, płytka JOMT100308ER-D PR-830 szt. 10, płytka GOMT100308ER-D PR830 szt. 10, oprawka szt. 2, wiertło 36373HTA mm.5 /węglik, chłodzenie, 3D, Welton/ - frez TAWS4 mm.6 /HSSCo8%,Welton/ - imadło maszynowe ręczne PTJ-m 125 mm - szt układ sterowania obrabiarki CNC: Heidenhein TS 320 lub równoważny o równorzędnych, lub nie gorszych parametrach z nakładkami komunikacyjnymi i opisami poleceń w języku polskim, elektroniczne kółko ręczne, magazyn narzędzi 10-pozycyjny, końcówka wrzeciona SK 30, absolutny system pomiaru przesunięć w osiach (przetworniki absolutne) niewymagający bazowania osi po wyłączeniu obrabiarki, smarowanie elementów maszyny smarem stałym (bez pompy hydraulicznej), układ chłodzenia zalany płynem do uruchomienia obrabiarki, zbiornik na wióry, odlewany korpus obrabiarki, oświetlenie przestrzeni roboczej, dokumentacja obsługi i programowania w języku polskim, parametry techniczne: powierzchnia robocza stołu max.: 800 x 260 mm, dopuszczalne obciążenie stołu - do150 kg, moc silnika głównego 100% - 6,2 KW,

9 zakres prędkości obrotowych obr/min dokładność pozycjonowania ± 0,005 maksymalne przesuwy: wzdłużny oś X mm, poprzeczny oś Y mm, pionowy oś Z mm, stożek wrzeciona BT 30 / ISO 30, posuwy szybkie X, Y, Z, 30 m/min, magazyn narzędzi: liczba narzędzi w magazynie 10, czas wymiany o jedną pozycję 7 s, wymiary gabarytowe nie większe jak: dł. x szer. x wys x 1400 x 2100 mm, waga centrum do 1800 kg, wyposażenie: (narzędzia do wykonania zadania technologicznego rysunek obrabianego przedmiotu załącznik nr 4 do SIWZ), oprawka szt. 2, wiertło 36373HTA mm.6.8/hm z chłodziwem, Weldon/ - wiertło 36373HTAmm.6.5/HM z chłodziwem, Weldon/ - oprawka szt. 1, wkładka /M8/ - szt. 1, gwintownik 9645OX M8 oprawka szt. 1, frez MEY 21-S20-85W-H - szt. 1, płytka JOMT100308ER-D PR-830 szt. 10, płytka GOMT100308ER-D PR830 szt. 10, oprawka szt. 2, oprawka BT30,A60ER32 szt. 2, tulejka ER32-1kpl.od4-16mm. szt. 13, Wiertło 36373HTA mm.5/węglik,chłodzenie,3d,welton/ - frez TAWS mm. 6.0 /HSSCo8%,Welton/ - imadło maszynowe ręczne PTJ-m 125 mm - szt. 1, wyposażenie specjalne: kompresor o parametrach dostosowanych do obsługi 3 Centrów Obróbczych CNC i połączony z nimi za pomocą przewodów sztywnych i elastycznych. uwaga: narzędzia do Centrów Frezarskich zostały dobrane w oparciu o katalog KYOCERA Cutting Tools jednak tylko w celach technologicznych dla określenia rodzaju narzędzia, jego wymiarów i zastosowania, w żadnym wypadku nie jest to wskazanie producenta, a jedynie zdefiniowanie wymagań co do narzędzia, które mają służyć wykonaniu ściśle określonego zadania technologicznego, większość z tych narzędzi charakteryzuje się innowacyjnymi rozwiązaniami zatem ważne by dobrane narzędzia posiadały taką samą konstrukcję.

10 7 Oprogramowanie zewnętrzne treningowoedukacyjne z opcją programowania warsztatowego i kontroli poprawności programu i wykrywania kolizji narzędzia z przedmiotem dla tokarek i frezarek oraz materiały dydaktyczne do ćwiczeń 1 kpl 1. Oprogramowanie - 15 stanowisk uczniowskich i jedno nauczyciela (wersja pełna - klasowa) oprogramowanie treningowo-edukacyjne dla sterowania CNC w standardzie Sinumerik 828 lub równorzędne o równorzędnych lub nie gorszych parametrach, oprogramowanie kompatybilne ze sterownikiem obrabiarki CNC, pracujące w języku polskim wraz z komputerem PC z systemem operacyjnym Windows XP pl, oprogramowanie powinno odwzorowywać środowisko obsługi tj. interfejs operatora HMI jakie zainstalowane jest na obrabiarce CNC, przy jego pomocy powinno być możliwe opracowanie programów korzystając z języka programowania DIN/ISO, a także przy użyciu cykli obróbczych, oraz graficznych funkcji wspomagania programowania, powinno umożliwiać kontrolę poprawności napisanego programu, oraz wykrywać kolizje narzędzia z obrabianym przedmiotem, oprogramowanie to, ma umożliwić pisanie programów, symulacje obróbki na komputerze, a także ich transmisję do obrabiarki, ze stanowiska nauczyciela umożliwia zadawanie zadań uczniom, rozpoznawanie problemów i kontrolę procesu rozwiązywania zadań, możliwość symulacji obu typów sterowań zarówno dla technologii toczenia jak i frezowania, Polska wersja językowa menu, komunikatów dialogowych i pomocy. 2. Komputery PC zestawy 9 sztuk typ obudowy: desktop, częstotliwość procesora: min. 2,8 GHz pojemność pamięci cache [L2]: min. 2 MB karta graficzna niezintegrowana: min. 512MB pamięci własnej, rozdzielczość minimum 640 x 480 pikseli, karta dźwiękowa: tak wielkość dysku min. 320 GB 7200 obr. pamięć RAM min. 3 GB DDR3 wbudowany napęd: DVD +/- RW karta sieciowa: 10/100/1000 Mbit/s min. 2 x USB 2.0 standardowa klawiatura PS/2 lub USB mysz optyczna system operacyjny: Windows XP SP3 32 bitowy, edycja Professional/Home PL, gwarancja: min. 36 miesięcy, komputer musi być oznaczony trwałym logiem producenta.

11 Monitory przekątna ekranu: 19 cali, typ matrycy: TFT/TN, matowa, wielkość plamki: max. 0,282 mm, rozdzielczość obrazu: 1680 x 1050 pikseli, czas reakcji matrycy: max. 5ms, jasność: min. 250 cd/m2, kontrast: min. 1000:1, kąt widzenia: min. 160/160, wbudowany zasilacz: tak, możliwość pochylenia panelu: tak, gwarancja: min. 36 miesięcy, monitor musi być oznaczony trwałym logiem producenta. 3. Panele treningowe operatorskie USB - 9 sztuk panele treningowe operatorskie (klawiatura) do praktycznej obsługi klawiatur układów sterowania SINUMERIK 828 lub równorzędne, programowanie prowadzone na komputerze i programowanie prowadzone bezpośrednio na obrabiarce ma się odbywać dzięki tej klawiaturze w sposób identyczny, 4. Sieć komputerowa stworzenie sieci komputerowej łączącej komputery PC z oprogramowaniem (opisanym w pkt 1) oraz układami sterowania obrabiarek, 9 komputerowych stacji roboczych (toczenie i frezowanie CNC) pracujących w sieci i połączonych On-Line z układami sterowania CNC obrabiarek, oprogramowanie treningowe na komputery PC zintegrowane siecią Ethernet ( poprzez program RCS) w czasie rzeczywistym kompatybilne ze sterowaniem obrabiarek poz. 1, 3, i 5 pozwalające na zdalne monitorowanie układu CNC z komputera PC, polski interfejs użytkownika symulatora oraz podręczniki w języku polskim, sieć wykonana w technologii LAN (okablowanie pomieszczeń) lub WLAN (sieć zabezpieczona, karty sieciowe wireless w komputerach i obrabiarkach CNC), Router i switch oraz access point z technologią Range Booster w pracowni obrabiarek CNC i w pracowni komputerowej, uruchomienie komputerów z oprogramowaniem, uruchomienie, konfiguracja i testowanie sieci. 5. Materiały dydaktyczne komplet materiałów dydaktycznych w języku polskim do toczenia i frezowania w oparciu o sterowania zastosowane na obrabiarkach, po montażu uruchomienie obrabiarek z zadaniem technologicznym /rysunki przedmiotów dołączone w wersji elektronicznej do opisu przedmiotu zamówienia Cz_8_cnc_1_zal_2 do 5/,

12 8 Wyposażenie meblowe i techniczne pracowni Wymogi zamawiającego w sprawie materiałów dydaktycznych dotyczą: dla przygotowanego przez Zamawiającego zadania technologicznego dla każdej obrabiarki (rysunki do przeprowadzenia ćwiczeń zamieszczone w załącznikach Cz_8_cnc_1_zal_2 do 5 do SIWZ) należy opracować proces technologiczny, oraz program obróbki NC tych przedmiotów w formie elektronicznej i papierowej 5 ćwiczeń, ćwiczenie 1 program obróbki NC dla tokarki ze sterowaniem z poz. 1 - rysunek Cz_8_cnc_1_zal_2 (prawa strona), ćwiczenie 2 program obróbki NC dla tokarki ze sterowaniem z poz. 1 - rysunek Cz_8_cnc_1_zal_2 (lewa strona), ćwiczenie 3 program obróbki NC dla centrum tokarskiego z poz. 3 rysunek Cz_8_cnc_1_zal_3, ćwiczenie 4 program obróbki NC dla tokarki ze sterowaniem z poz. 2 rysunek Cz_8_cnc_1_zal_4, ćwiczenie 5 program obróbki NC dla frezarskich centrów obróbczych: ze sterowaniem poz. 4, ze sterowaniem poz. 5, ze sterowaniem poz. 6 według rysunku Cz_8_cnc_1_zal_ 5. zadania te powinny pod względem treści wzajemnie się uzupełniać tworząc w sumie obszerny obraz możliwości obróbczych obrabiarki jak również programowych dla zainstalowanych na obrabiarkach układów sterowań, tak opracowany program dla każdej obrabiarki będzie przykładem toku postępowania dla realizacji przykładowego zadania technologicznego, a w sumie w swej treści wszystkie będą stanowiły obszerny materiał dydaktyczny na podstawie którego łatwiej będzie można opracować inne zadania technologiczne, dostarczenia przez Wykonawcę instrukcji obsługi obrabiarki w języku polskim w wersji elektronicznej i papierowej, dostarczenia przez Wykonawcę instrukcji programowania dla zainstalowanych na obrabiarkach sterowań w języku polskim w wersji papierowej i elektronicznej, dostarczenia przez Wykonawcę katalogu narzędzi tokarskich i frezarskich w wersji elektronicznej i papierowej. 1 kpl 1. Stoły komputerowe 10 sztuk stoły metalowe z blatem drewnianym na komputery PC z prowadnikiem kabli oraz listwą zasilającą wymiar blatu 1300 x 700 mm, wysokość stolika 750 mm, obrzeża wykończone listwą PCV (2 mm), wysuwana półka na klawiaturę, gwarancja minimum 12 m-cy.

13 2. Krzesła obrotowe 18 sztuk krzesło biurowe obrotowe z tapicerowanym siedziskiem i oparciem, krzyżak plastikowy czarny, wyposażone w podłokietniki, regulacja wysokości i kąta oparcia, regulacja wysokości siedziska, atest wytrzymałościowy oraz atest krzesła profilaktycznorehabilitacyjnego, gwarancja min. 2 lata 3. Zasilacze UPS 10 szt Urządzenia wyposażone w jedno gniazdo wyjściowe pozwalające zabezpieczyć przed zanikiem napięcia komputer. UPS powinien posiadać szybki, automatyczny bezpiecznik sieciowy, tzw. "Zimny Start" umożliwiający uruchomienie UPS-a i zasilanie komputera nawet przy braku napięcia sieciowego. Parametry techniczne: moc wyjściowa: 400VA/240W, napięcie wejściowe: 230V, dopuszczalne wahania napięcia: +20%/-25%, napięcie wyjściowe: 230 V, czas przełączenia sieć/bateria: <2ms, akumulator: szczelny kwasowo-ołowiowy, bezobsługowy, 12V co najmniej 4,5Ah, czas podtrzymana przy P=max: ok 3 min., czas ładowania: najwyżej 8h do 90% po pełnym rozładowaniu, masa: do 4,5 kg, gwarancja min. 24 miesiące. 4. Urządzenie wielofunkcyjne kopiarka, drukarka, skaner 1 sztuka szybkość do 20 stron na minutę (A4), pojemność wejściowa w standardzie zasobnik: 250 arkuszy; rozmiary: A3, A4, B4, B5, Kopiowanie czas drukowania pierwszej strony do 7,5 sekundy, rozdzielczość (maksymalna) 600 x 600 dpi, funkcje kopiowania pomniejszanie/powiększanie, wiele stron na jednym arkuszu, kopiowanie dokumentów tożsamości, rozjaśnianie/przyciemnianie, automatyczne dopasowanie, Drukowanie czas drukowania pierwszej strony do 12 sekund, rozdzielczość (maksymalna) 600 x 600 dpi, pamięć minimum 64 MB, możliwość podłączenia USB 2.0, język opisu strony GDI, funkcje drukowania strony niestandardowe, znaki wodne, drukowanie plakatów, wiele stron na jednym arkuszu, tryb oszczędzania tonera,

14 Skanowanie miejsca docelowe skanowania skanowanie do komputera, skanowanie do aplikacji TWAIN, funkcje skanowania TIFF, PDF, BMP, rozdzielczość skanowania 600 x 600 dpi, rozliczanie kopiowania kontroluje dostęp i śledzi wykorzystanie, sterowniki druku Windows 2000/XP/2003 Server, Vista, Linux, Certyfikaty zgodność z normą UL /CSA , znak CE zgodny z Dyrektywami 2006/95/WE, 2004/108/WE, 1999/5/WE, materiały eksploatacyjne pojemnik z tonerem o standardowej wydajności, gwarancja minimum 24 m-ce. 5. Projektor multimedialny rzutnik 1 sztuka technologia: DLP, jasność, ANSI lm: min: 2600 lm, rozdzielczość rzeczywista: min: 1280 x 800 (WXGA), kontrast: min: 3000:1, moc lampy: max 240W, zoom: min 1,1x, obiektyw: min.: F = / f = mm, szerokość obrazu, metry: min: , żywotność lampy w trybie eco: min: 4000 h, bezfiltrowy system chłodzenia: tak, pobór mocy w trybie stand-by: max 1W, poziom szumu w trybie eco: max: 28dB, szybkie włączanie: tak, korekcja keystone: pionowa min: +/- 30 o, zabezpieczenie menu kodem PIN: tak, wbudowany głośnik: tak, 3D Ready: tak, ilość trybów wyświetlania obrazu: min 6, złącza: - wejście PC (D-SUB 15), - wejście Audio 1 x mini jack 3.5mm, 2 x RCA (L/R), - S-Video, - HDMI, - composite video, port komunikacyjny: RS-232, akcesoria: - torba na projektor: tak, - pilot zdalnego sterowania: tak, waga: max 1,9 kg, gwarancja: min. 3 lata na projektor / 1000h pracy na lampę. manualny ekran projekcyjny o wymiarach 200 x 150 cm, system regulacji położenia ekranu, mocowanie do ściany i/lub sufitu, czarna ramka dookoła powierzchni projekcyjnej.

15 9 Szkolenie cross-financing 1 Szkolenie nauczycieli - szkolenie podstawowe z zakresu programowania w siedzibie dostawcy dla 3 osób z 2 noclegami (standard hotelu**) i całodobowym wyżywieniem trwające minimum 16 godzin. Tematyka szkolenia dotyczy podstawowych wiadomości z zakresu programowania tokarek i frezarek w oparciu o program sterujący na którym pracuje większość obrabiarek z opcją programowanie graficznego. Szkolenie to powinno obejmować również program treningowo-edukacyjny do zewnętrznego programowania obrabiarek.
