INSTRUKCJA OBSŁUGI. panela operatorskiego typu MT 6070iH z programem do sterowania automatami
|
|
- Amalia Sawicka
- 8 lat temu
- Przeglądów:
Transkrypt
1 do sterowania automatami RZR - Mikro [2 ] do [4 ] Data wydania: r. Strona / Stron: 1 / 17 Wydanie: 1 Wersja: 1 (w) INSTRUKCJA OBSŁUGI do sterowania automatami RZR - Mikro [2 ] do [4 ] ZAE Sp. z o.o. zastrzega wszelkie prawa do niniejszego dokumentu i zawartej w nim treści. Powielanie oraz rozpowszechnianie niniejszego dokumentu przez osoby trzecie bez zezwolenia, jest zabronione.
2 Data wydania: r. Strona / Stron: 2 / 17 Spis treści 1. Zastosowanie Wymagania techniczne Parametry transmisji Wymagania Opis Panela Uwagi ogólne Uruchomienie Panela Obecność napięć w rozdzielni Stan wyłączników Sygnalizacja Blokada automatu Sygnalizacja Blokada APZ, AZZ Sygnalizacja Start generatora Sygnalizacja Awaria generatora Sygnalizacja Awaria wyłączników Sygnalizacja Blokada Ppoż Odczyty nastaw i konfiguracji automatu Wizualizacja i ręczne sterowanie Wyłączanie wyłączników Załączanie wyłączników Blokada Załączenie generatora Wyłączenie generatora Wyłączenie wszystkich wyłączników Ręczne sterowanie Rejestrator Nastawianie aktualnej daty i czasu Odczyt Historii zdarzeń Zapis kopii Historii zdarzeń do USB Zapis kopii ekranu do USB Kasowanie Historii zdarzeń Dane techniczne panela MT 6070iH Dane techniczne Wygląd i wymiary panela Uwagi końcowe... 17

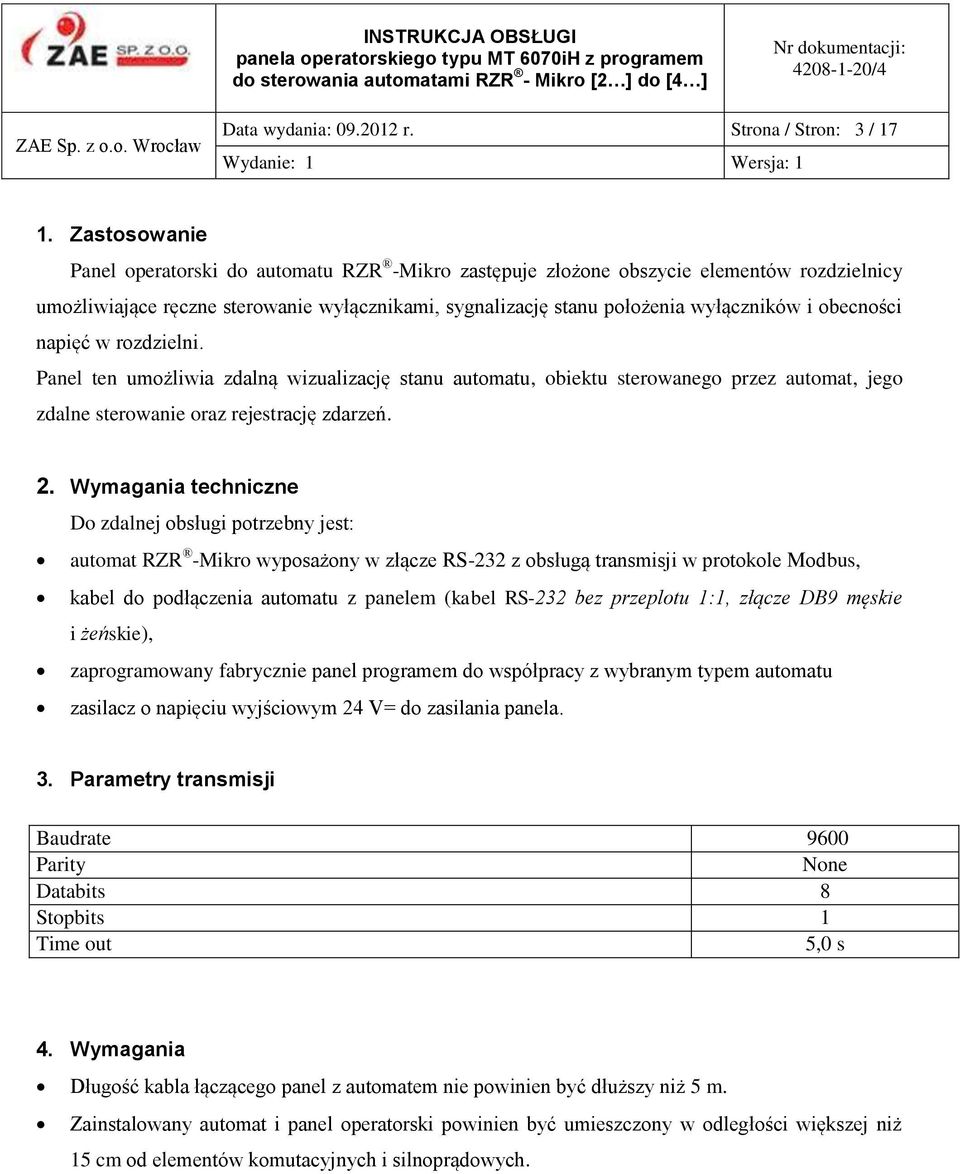

3 Data wydania: r. Strona / Stron: 3 / Zastosowanie Panel operatorski do automatu RZR -Mikro zastępuje złożone obszycie elementów rozdzielnicy umożliwiające ręczne sterowanie wyłącznikami, sygnalizację stanu położenia wyłączników i obecności napięć w rozdzielni. Panel ten umożliwia zdalną wizualizację stanu automatu, obiektu sterowanego przez automat, jego zdalne sterowanie oraz rejestrację zdarzeń. 2. Wymagania techniczne Do zdalnej obsługi potrzebny jest: automat RZR -Mikro wyposażony w złącze RS-232 z obsługą transmisji w protokole Modbus, kabel do podłączenia automatu z panelem (kabel RS-232 bez przeplotu 1:1, złącze DB9 męskie i żeńskie), zaprogramowany fabrycznie panel programem do współpracy z wybranym typem automatu zasilacz o napięciu wyjściowym 24 V= do zasilania panela. 3. Parametry transmisji Baudrate 9600 Parity None Databits 8 Stopbits 1 Time out 5,0 s 4. Wymagania Długość kabla łączącego panel z automatem nie powinien być dłuższy niż 5 m. Zainstalowany automat i panel operatorski powinien być umieszczony w odległości większej niż 15 cm od elementów komutacyjnych i silnoprądowych.

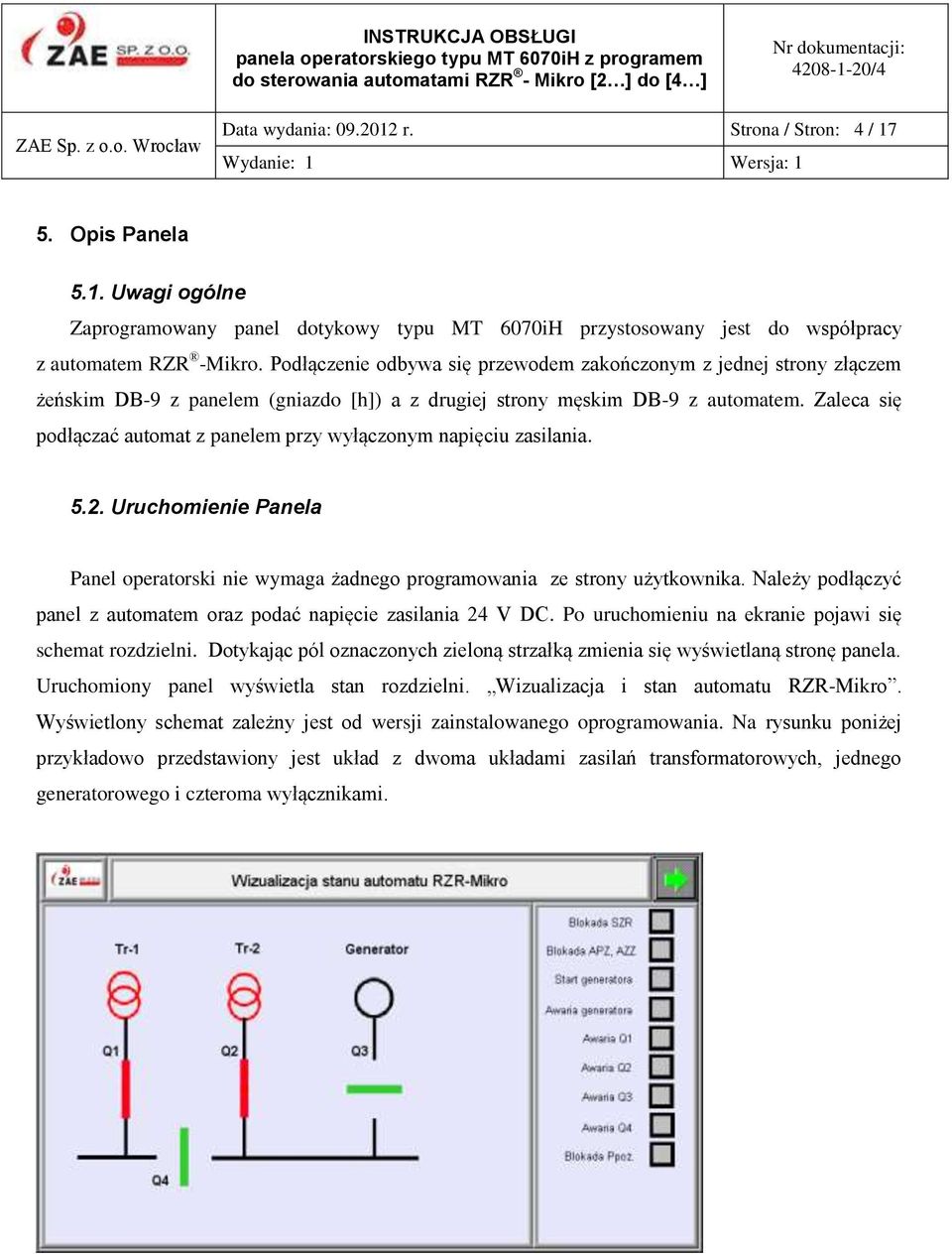

4 Data wydania: r. Strona / Stron: 4 / Opis Panela 5.1. Uwagi ogólne Zaprogramowany panel dotykowy typu MT 6070iH przystosowany jest do współpracy z automatem RZR -Mikro. Podłączenie odbywa się przewodem zakończonym z jednej strony złączem żeńskim DB-9 z panelem (gniazdo [h]) a z drugiej strony męskim DB-9 z automatem. Zaleca się podłączać automat z panelem przy wyłączonym napięciu zasilania Uruchomienie Panela Panel operatorski nie wymaga żadnego programowania ze strony użytkownika. Należy podłączyć panel z automatem oraz podać napięcie zasilania 24 V DC. Po uruchomieniu na ekranie pojawi się schemat rozdzielni. Dotykając pól oznaczonych zieloną strzałką zmienia się wyświetlaną stronę panela. Uruchomiony panel wyświetla stan rozdzielni. Wizualizacja i stan automatu RZR-Mikro. Wyświetlony schemat zależny jest od wersji zainstalowanego oprogramowania. Na rysunku poniżej przykładowo przedstawiony jest układ z dwoma układami zasilań transformatorowych, jednego generatorowego i czteroma wyłącznikami.

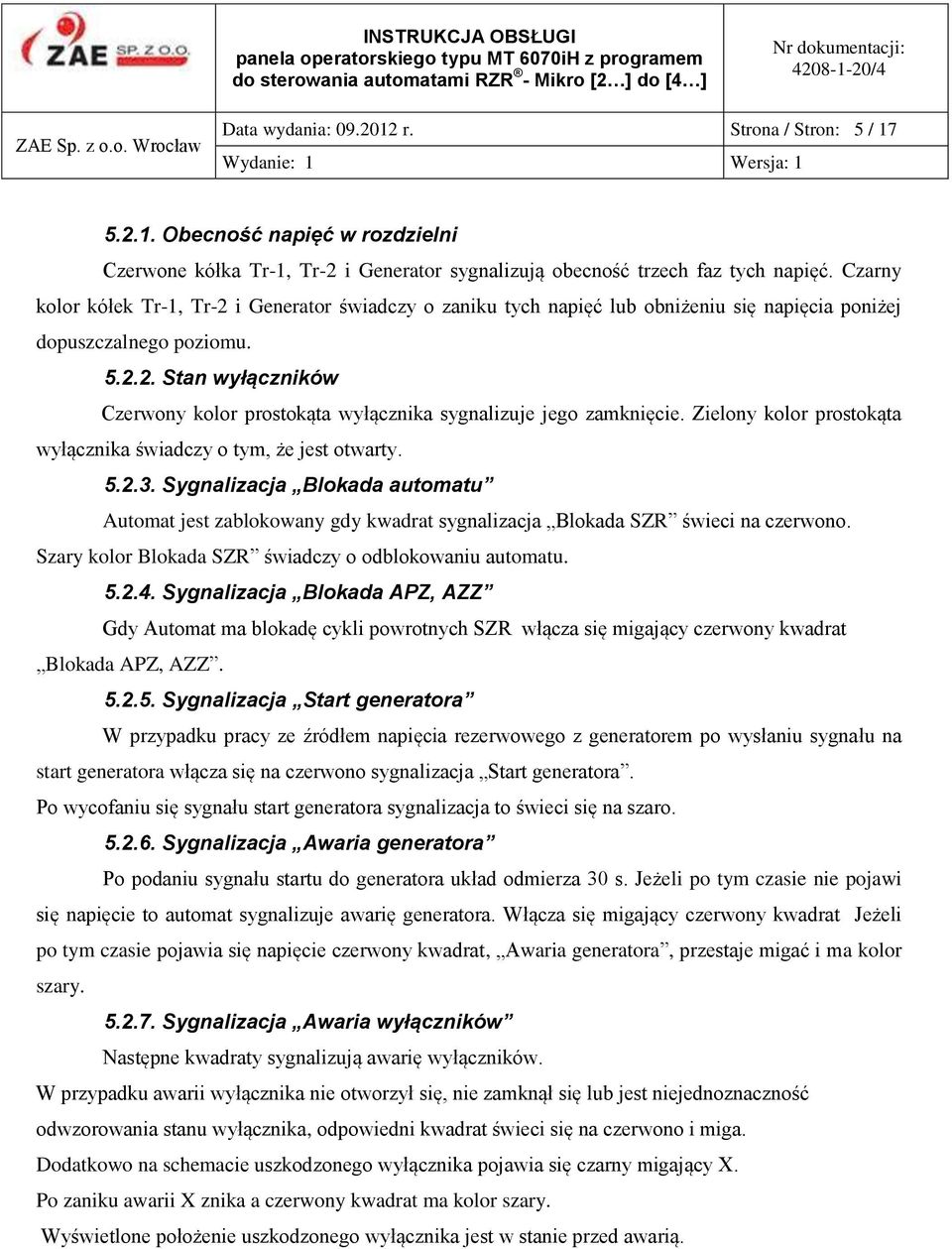

5 Data wydania: r. Strona / Stron: 5 / Obecność napięć w rozdzielni Czerwone kółka Tr-1, Tr-2 i Generator sygnalizują obecność trzech faz tych napięć. Czarny kolor kółek Tr-1, Tr-2 i Generator świadczy o zaniku tych napięć lub obniżeniu się napięcia poniżej dopuszczalnego poziomu Stan wyłączników Czerwony kolor prostokąta wyłącznika sygnalizuje jego zamknięcie. Zielony kolor prostokąta wyłącznika świadczy o tym, że jest otwarty Sygnalizacja Blokada automatu Automat jest zablokowany gdy kwadrat sygnalizacja Blokada SZR świeci na czerwono. Szary kolor Blokada SZR świadczy o odblokowaniu automatu Sygnalizacja Blokada APZ, AZZ Gdy Automat ma blokadę cykli powrotnych SZR włącza się migający czerwony kwadrat Blokada APZ, AZZ Sygnalizacja Start generatora W przypadku pracy ze źródłem napięcia rezerwowego z generatorem po wysłaniu sygnału na start generatora włącza się na czerwono sygnalizacja Start generatora. Po wycofaniu się sygnału start generatora sygnalizacja to świeci się na szaro Sygnalizacja Awaria generatora Po podaniu sygnału startu do generatora układ odmierza 30 s. Jeżeli po tym czasie nie pojawi się napięcie to automat sygnalizuje awarię generatora. Włącza się migający czerwony kwadrat Jeżeli po tym czasie pojawia się napięcie czerwony kwadrat, Awaria generatora, przestaje migać i ma kolor szary Sygnalizacja Awaria wyłączników Następne kwadraty sygnalizują awarię wyłączników. W przypadku awarii wyłącznika nie otworzył się, nie zamknął się lub jest niejednoznaczność odwzorowania stanu wyłącznika, odpowiedni kwadrat świeci się na czerwono i miga. Dodatkowo na schemacie uszkodzonego wyłącznika pojawia się czarny migający X. Po zaniku awarii X znika a czerwony kwadrat ma kolor szary. Wyświetlone położenie uszkodzonego wyłącznika jest w stanie przed awarią.
6 Data wydania: r. Strona / Stron: 6 / Sygnalizacja Blokada Ppoż. Gdy Automat ma blokadę od podania sygnału Blokada Ppoż. (zwarcie zacisku [19] i zacisku [29]), włącza się migający czerwony kwadrat Blokada Ppoż.. Sygnalizacja ta zostaje wyłączona gdy zaniknie sygnał podany na zacisk [29] automatu i chwilowo podany zostanie zewnętrzny sygnał kasujący tę blokadę (zwarcie zacisku [19] z zaciskiem automatu [28]. Blokadę tę można też skasować przy braku zwarcia [19] z zaciskiem [29] automatu, dotykając w panelu dotykowym pole wyłączenia blokady Wył. Bl. na stronie panela Wizualizacja i sterowanie lub na stronie Ręczne sterowanie Widok ekranu gdy uszkodzony jest wyłącznik Q1 Widok ekranu gdy uszkodzone są wszystkie wyłączniki
7 Data wydania: r. Strona / Stron: 7 / Odczyty nastaw i konfiguracji automatu Dotykając pole z zieloną strzałką na stronie Wizualizacja stanu automatu RZR-Mikro można przejść do następnej strony Odczyty nastaw i konfiguracji RZR-Mikro. Przedstawione na tej stronie są wielkości ustawione w automacie. Zmiana tych ustawień możliwa jest tylko w automacie. Dotykając pola Kopia ekranu do USB umożliwia zapisanie przedstawionych na ekranie parametrów do podłączonej przez USB zewnętrznej pamięci.

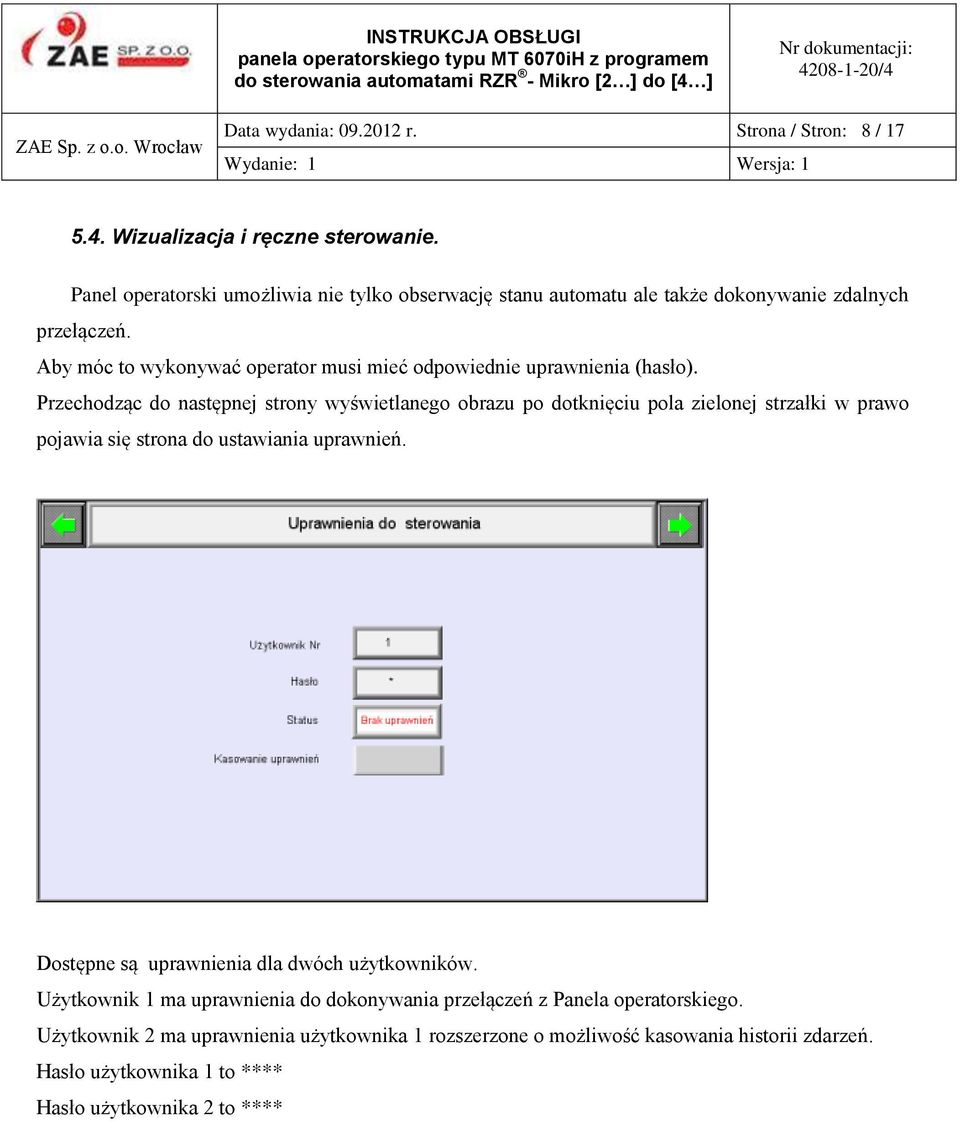

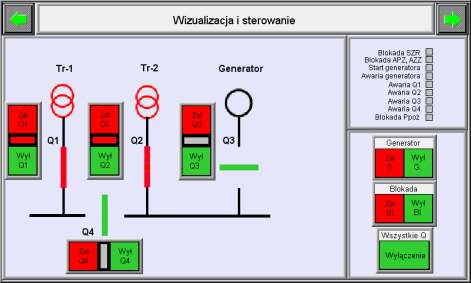

8 Data wydania: r. Strona / Stron: 8 / Wizualizacja i ręczne sterowanie. Panel operatorski umożliwia nie tylko obserwację stanu automatu ale także dokonywanie zdalnych przełączeń. Aby móc to wykonywać operator musi mieć odpowiednie uprawnienia (hasło). Przechodząc do następnej strony wyświetlanego obrazu po dotknięciu pola zielonej strzałki w prawo pojawia się strona do ustawiania uprawnień. Dostępne są uprawnienia dla dwóch użytkowników. Użytkownik 1 ma uprawnienia do dokonywania przełączeń z Panela operatorskiego. Użytkownik 2 ma uprawnienia użytkownika 1 rozszerzone o możliwość kasowania historii zdarzeń. Hasło użytkownika 1 to **** Hasło użytkownika 2 to ****
9 Data wydania: r. Strona / Stron: 9 / 17 Po wprowadzeniu prawidłowego hasła pojawia się ekran: Teraz możliwe jest przejście do następnej strony umożliwiające odczyt stanu i ręczne sterowanie. Po dotknięciu zielonej strzałki pojawia się strona umożliwiająca dokonywanie ręcznych przełączeń.

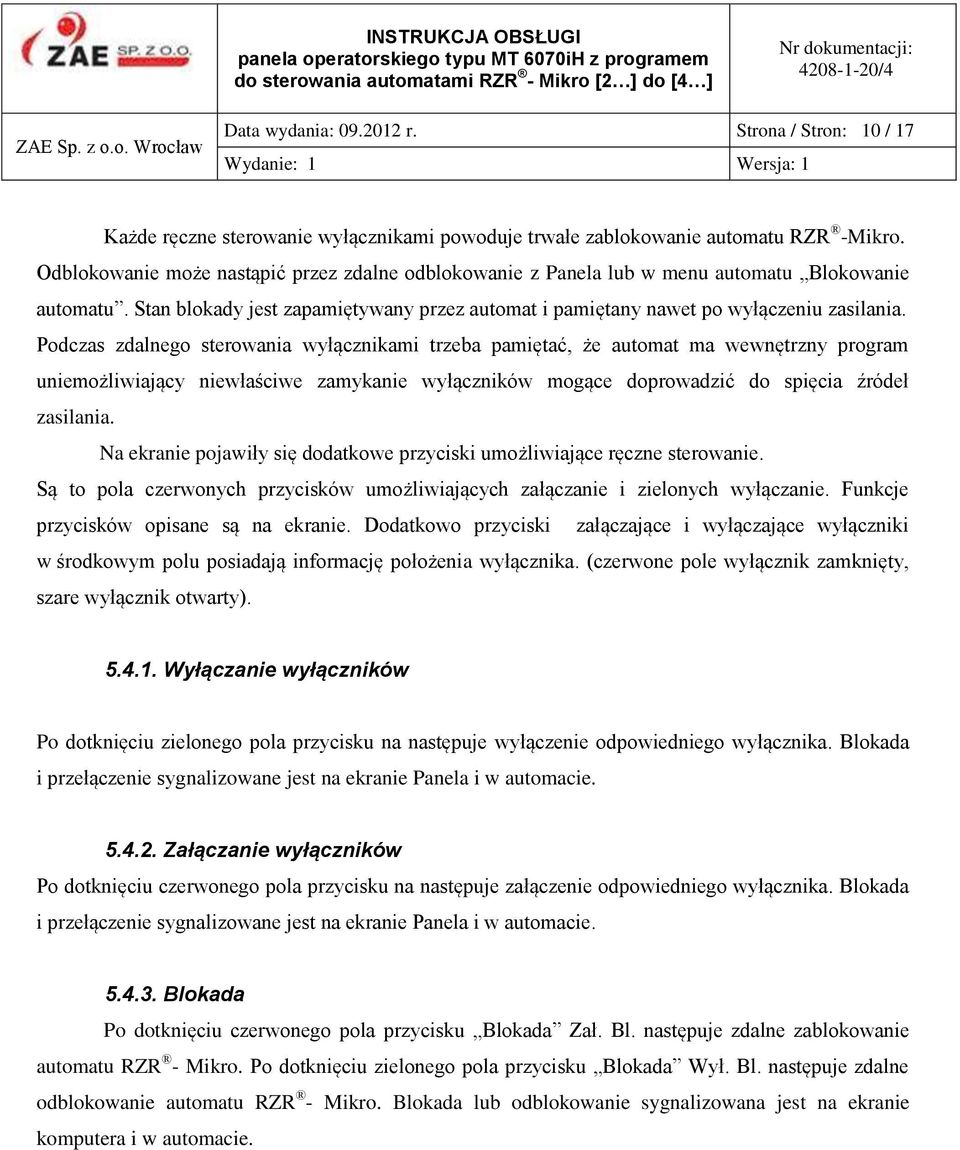

10 Data wydania: r. Strona / Stron: 10 / 17 Każde ręczne sterowanie wyłącznikami powoduje trwałe zablokowanie automatu RZR -Mikro. Odblokowanie może nastąpić przez zdalne odblokowanie z Panela lub w menu automatu Blokowanie automatu. Stan blokady jest zapamiętywany przez automat i pamiętany nawet po wyłączeniu zasilania. Podczas zdalnego sterowania wyłącznikami trzeba pamiętać, że automat ma wewnętrzny program uniemożliwiający niewłaściwe zamykanie wyłączników mogące doprowadzić do spięcia źródeł zasilania. Na ekranie pojawiły się dodatkowe przyciski umożliwiające ręczne sterowanie. Są to pola czerwonych przycisków umożliwiających załączanie i zielonych wyłączanie. Funkcje przycisków opisane są na ekranie. Dodatkowo przyciski załączające i wyłączające wyłączniki w środkowym polu posiadają informację położenia wyłącznika. (czerwone pole wyłącznik zamknięty, szare wyłącznik otwarty) Wyłączanie wyłączników Po dotknięciu zielonego pola przycisku na następuje wyłączenie odpowiedniego wyłącznika. Blokada i przełączenie sygnalizowane jest na ekranie Panela i w automacie Załączanie wyłączników Po dotknięciu czerwonego pola przycisku na następuje załączenie odpowiedniego wyłącznika. Blokada i przełączenie sygnalizowane jest na ekranie Panela i w automacie Blokada Po dotknięciu czerwonego pola przycisku Blokada Zał. Bl. następuje zdalne zablokowanie automatu RZR - Mikro. Po dotknięciu zielonego pola przycisku Blokada Wył. Bl. następuje zdalne odblokowanie automatu RZR - Mikro. Blokada lub odblokowanie sygnalizowana jest na ekranie komputera i w automacie.
11 Data wydania: r. Strona / Stron: 11 / Załączenie generatora Po dotknięciu czerwonego pola przycisku Generator Zał. G. następuje wysłanie sygnału Start Generatora. Jest to możliwe przy wyłączonych wszystkich wyłącznikach. Blokada i Start generatora sygnalizowane jest na ekranie panela i w automacie Wyłączenie generatora Po dotknięciu zielonego pola przycisku Generator Wył. G. następuje zanik sygnału Start Generatora. Jest to możliwe przy wyłączonych wszystkich wyłącznikach. Blokada i Start generatora sygnalizowane jest na ekranie Panela i w automacie Wyłączenie wszystkich wyłączników Po dotknięciu pola przycisku Wszystkie Q wyłączanie następnie kolejne wyłączenie wszystkich wyłączników. Blokada i przełączenia sygnalizowane są na ekranie komputera i w automacie Ręczne sterowanie Po naciśnięciu zielonej strzałki skierowanej w prawo z ekranu Wizualizacja i sterowanie przechodzi się do strony z dużymi polami przycisków mających takie same funkcje jak na poprzedniej stronie.

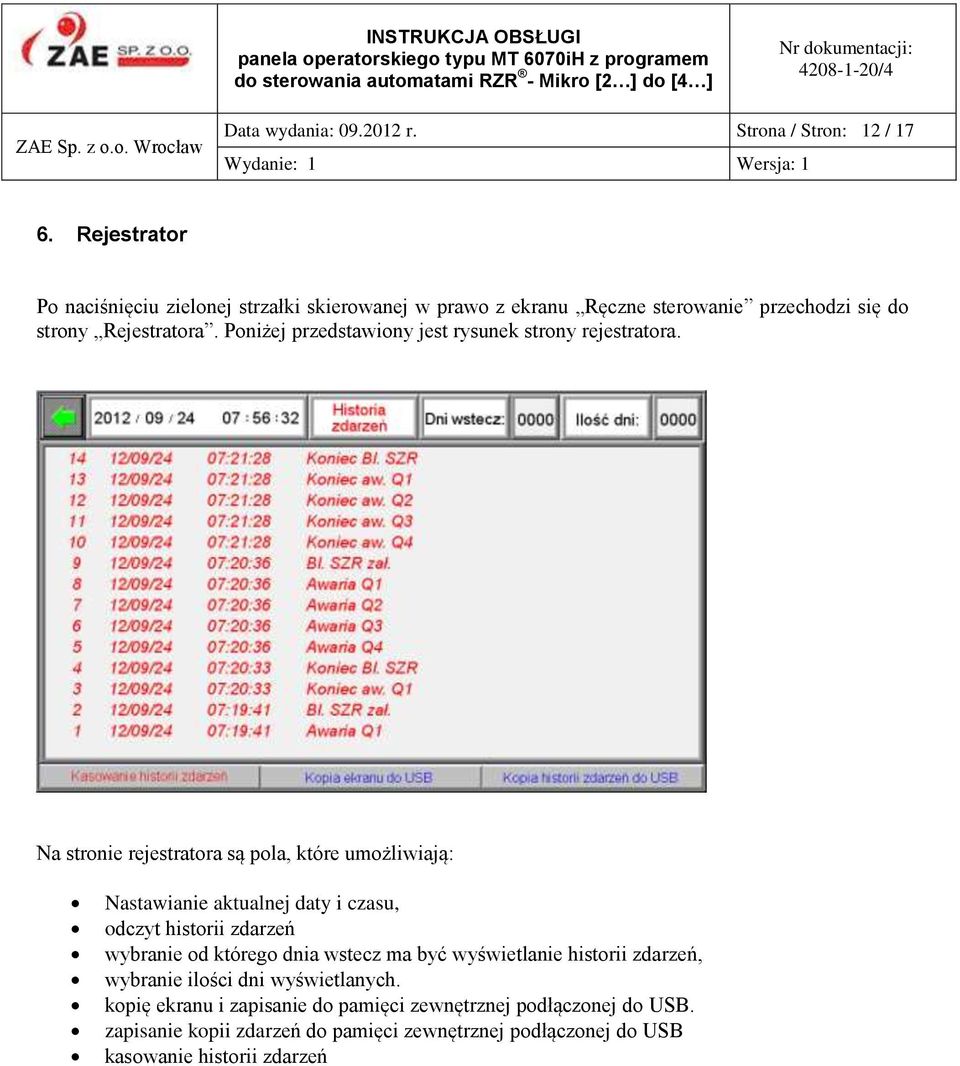

12 Data wydania: r. Strona / Stron: 12 / Rejestrator Po naciśnięciu zielonej strzałki skierowanej w prawo z ekranu Ręczne sterowanie przechodzi się do strony Rejestratora. Poniżej przedstawiony jest rysunek strony rejestratora. Na stronie rejestratora są pola, które umożliwiają: Nastawianie aktualnej daty i czasu, odczyt historii zdarzeń wybranie od którego dnia wstecz ma być wyświetlanie historii zdarzeń, wybranie ilości dni wyświetlanych. kopię ekranu i zapisanie do pamięci zewnętrznej podłączonej do USB. zapisanie kopii zdarzeń do pamięci zewnętrznej podłączonej do USB kasowanie historii zdarzeń

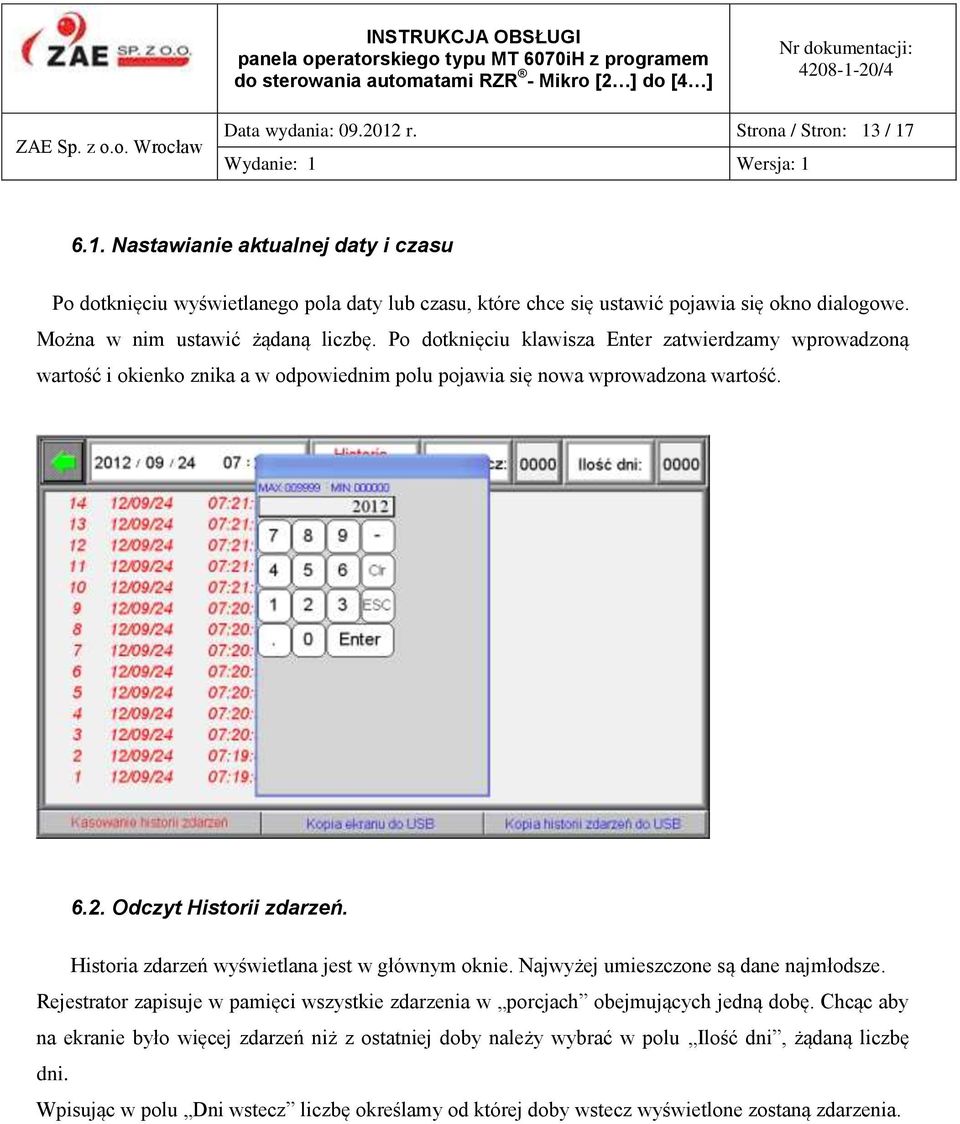

13 Data wydania: r. Strona / Stron: 13 / Nastawianie aktualnej daty i czasu Po dotknięciu wyświetlanego pola daty lub czasu, które chce się ustawić pojawia się okno dialogowe. Można w nim ustawić żądaną liczbę. Po dotknięciu klawisza Enter zatwierdzamy wprowadzoną wartość i okienko znika a w odpowiednim polu pojawia się nowa wprowadzona wartość Odczyt Historii zdarzeń. Historia zdarzeń wyświetlana jest w głównym oknie. Najwyżej umieszczone są dane najmłodsze. Rejestrator zapisuje w pamięci wszystkie zdarzenia w porcjach obejmujących jedną dobę. Chcąc aby na ekranie było więcej zdarzeń niż z ostatniej doby należy wybrać w polu Ilość dni, żądaną liczbę dni. Wpisując w polu Dni wstecz liczbę określamy od której doby wstecz wyświetlone zostaną zdarzenia.
14 Data wydania: r. Strona / Stron: 14 / Zapis kopii Historii zdarzeń do USB. Zapisana cała historia zdarzeń w pamięci Panela po dotknięciu pola przycisku Kopia historii zdarzeń do USB zapisuje w zewnętrznej pamięci podłączonej do USB (gniazdo [j]) wszystkie zarejestrowane zdarzenia. W tej pamięci zapisane są oddzielnie pliki zawierające historię zdarzeń jednej doby. Każdy plik ma nazwę w której zawarta jest data doby zapisanych zdarzeń Np. : EL_ (oznacza to plik zawierający zdarzenia z dnia ). Zdarzenia wpisywane są w katalogu Eventlog Zapis kopii ekranu do USB. Po dotknięciu pola Kopia ekranu do USB do pamięci zewnętrznej zapisana jest kopia ekranu. Zdarzenia wpisywane są w katalogu Hardcopy w formacie BMP Kasowanie Historii zdarzeń. Mając uprawnienia użytkownika 2. po dotknięciu pola Kasowanie Historii zdarzeń zostaje skasowana cała historia zdarzeń w pamięci Panela. Uwaga! Aktualizacja wyświetlanej historii zdarzeń następuje w momencie przejścia ze strony Ręczne sterowanie do strony Historii zdarzeń
15 Data wydania: r. Strona / Stron: 15 / Dane techniczne panela MT 6070iH 7.1. Dane techniczne Wyświetlacz 7 TFT LCD Jasność 500 cd/m 2 Kolor kolorów Kontrast 500:1 Podświetlenie ekranu LED Panel dotykowy I/O porty COM1 (RS-232/RS-485 2W/4W) COM2 (RS-232), COM3 (RS-232/RS-485 2W) USB USB Host port x 1, USB Client port x 1 Procesor 32 bit RISC CPU 400 MHz Pamięć flash 128 MB DRAM 64 MB DDR RAM Zegar (RTC) Zasilany z litowej baterii CR V Zasilanie 24 ± 20% VDC Pobór mocy 250 ma x 24 VDC Stopień ochronny IP65 Temperatura składowania -20 do 60 C Temperatura pracy 0 do 50 C Wymiary 200 x 146 x 42,5 mm Wymiary otworu do mocowania 192 x 138 mm Masa 0,85 kg
16 Data wydania: r. Strona / Stron: 16 / Wygląd i wymiary panela a. DIP SW & przycisk RESET u b. Bezpiecznik c. Złącze zasilania d. Mocowanie VESA 75 mm e. Opcjonalne wyjście liniowe f. Wejście karty SD (wersja panela MT-607iV) g. Com1 [RS 485], Com3 [RS 485], Com3 [RS 232] h. Com1 [RS-232], Com2 [RS-232] i. Ethernet port (RJ-45) (wersja panela MT-607iV) j. USB Host port k. USB Client port

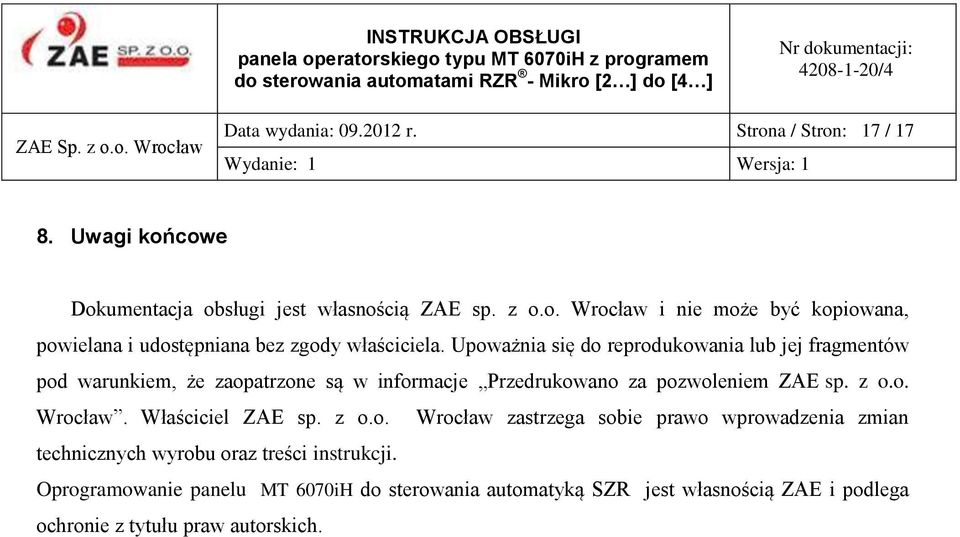

17 Data wydania: r. Strona / Stron: 17 / Uwagi końcowe Dokumentacja obsługi jest własnością ZAE sp. z o.o. Wrocław i nie może być kopiowana, powielana i udostępniana bez zgody właściciela. Upoważnia się do reprodukowania lub jej fragmentów pod warunkiem, że zaopatrzone są w informacje Przedrukowano za pozwoleniem ZAE sp. z o.o. Wrocław. Właściciel ZAE sp. z o.o. Wrocław zastrzega sobie prawo wprowadzenia zmian technicznych wyrobu oraz treści instrukcji. Oprogramowanie panelu MT 6070iH do sterowania automatyką SZR jest własnością ZAE i podlega ochronie z tytułu praw autorskich.
