Przedmiar robót 1/0/09/10

Transkrypt

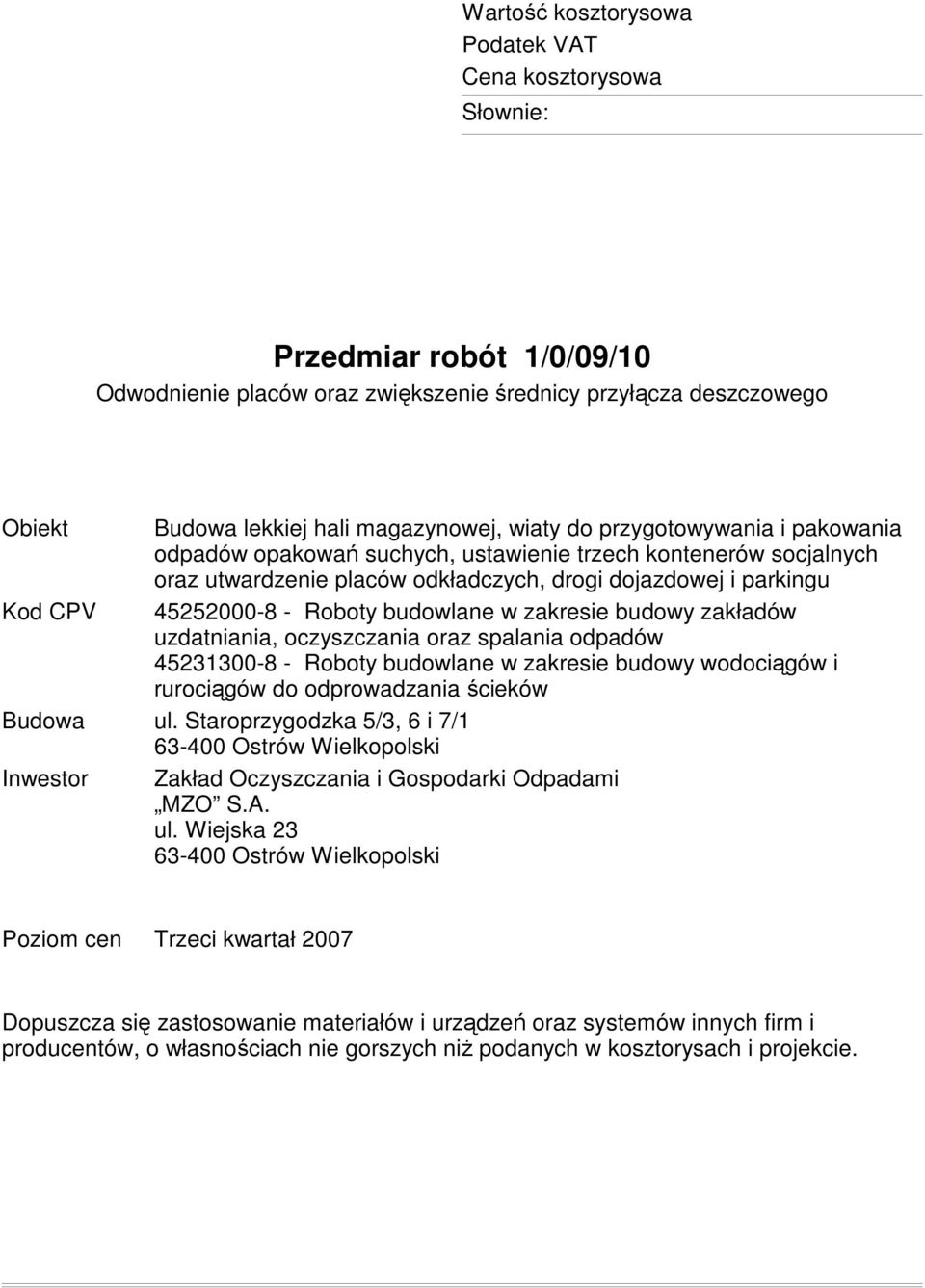

1 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót 1/0/09/10 Odwodnienie placów oraz zwiększenie średnicy przyłącza deszczowego Obiekt Budowa lekkiej hali magazynowej, wiaty do przygotowywania i pakowania odpadów opakowań suchych, ustawienie trzech kontenerów socjalnych oraz utwardzenie placów odkładczych, drogi dojazdowej i parkingu Kod CPV Roboty budowlane w zakresie budowy zakładów uzdatniania, oczyszczania oraz spalania odpadów Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Budowa ul. Staroprzygodzka 5/3, 6 i 7/ Ostrów Wielkopolski Inwestor Zakład Oczyszczania i Gospodarki Odpadami MZO S.A. ul. Wiejska Ostrów Wielkopolski Poziom cen Trzeci kwartał 2007 Dopuszcza się zastosowanie materiałów i urządzeń oraz systemów innych firm i producentów, o własnościach nie gorszych niŝ podanych w kosztorysach i projekcie.

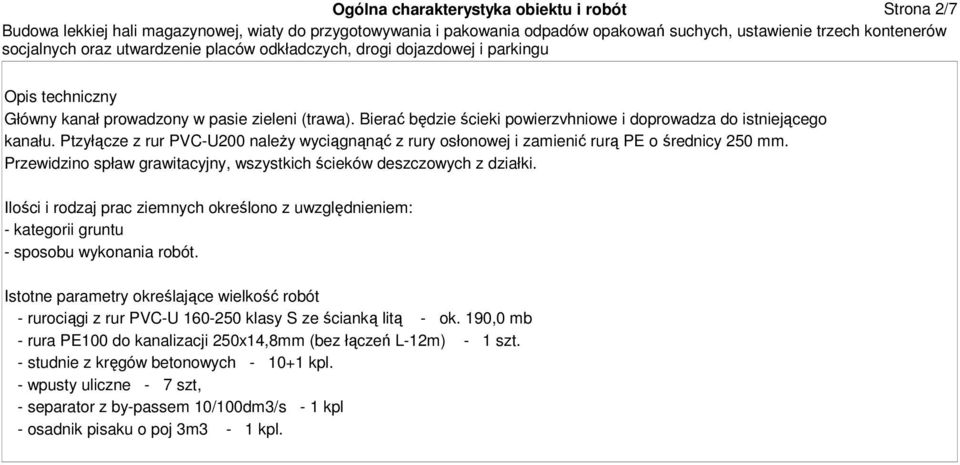

2 Ogólna charakterystyka obiektu i robót Strona 2/7 Opis techniczny Główny kanał prowadzony w pasie zieleni (trawa). Bierać będzie ścieki powierzvhniowe i doprowadza do istniejącego kanału. Ptzyłącze z rur PVC-U200 naleŝy wyciągnąnąć z rury osłonowej i zamienić rurą PE o średnicy 250 mm. Przewidzino spław grawitacyjny, wszystkich ścieków deszczowych z działki. Ilości i rodzaj prac ziemnych określono z uwzględnieniem: - kategorii gruntu - sposobu wykonania robót. Istotne parametry określające wielkość robót - rurociągi z rur PVC-U klasy S ze ścianką litą - ok. 190,0 mb - rura PE100 do kanalizacji 250x14,8mm (bez łączeń L-12m) - 1 szt. - studnie z kręgów betonowych kpl. - wpusty uliczne - 7 szt, - separator z by-passem 10/100dm3/s - 1 kpl - osadnik pisaku o poj 3m3-1 kpl.

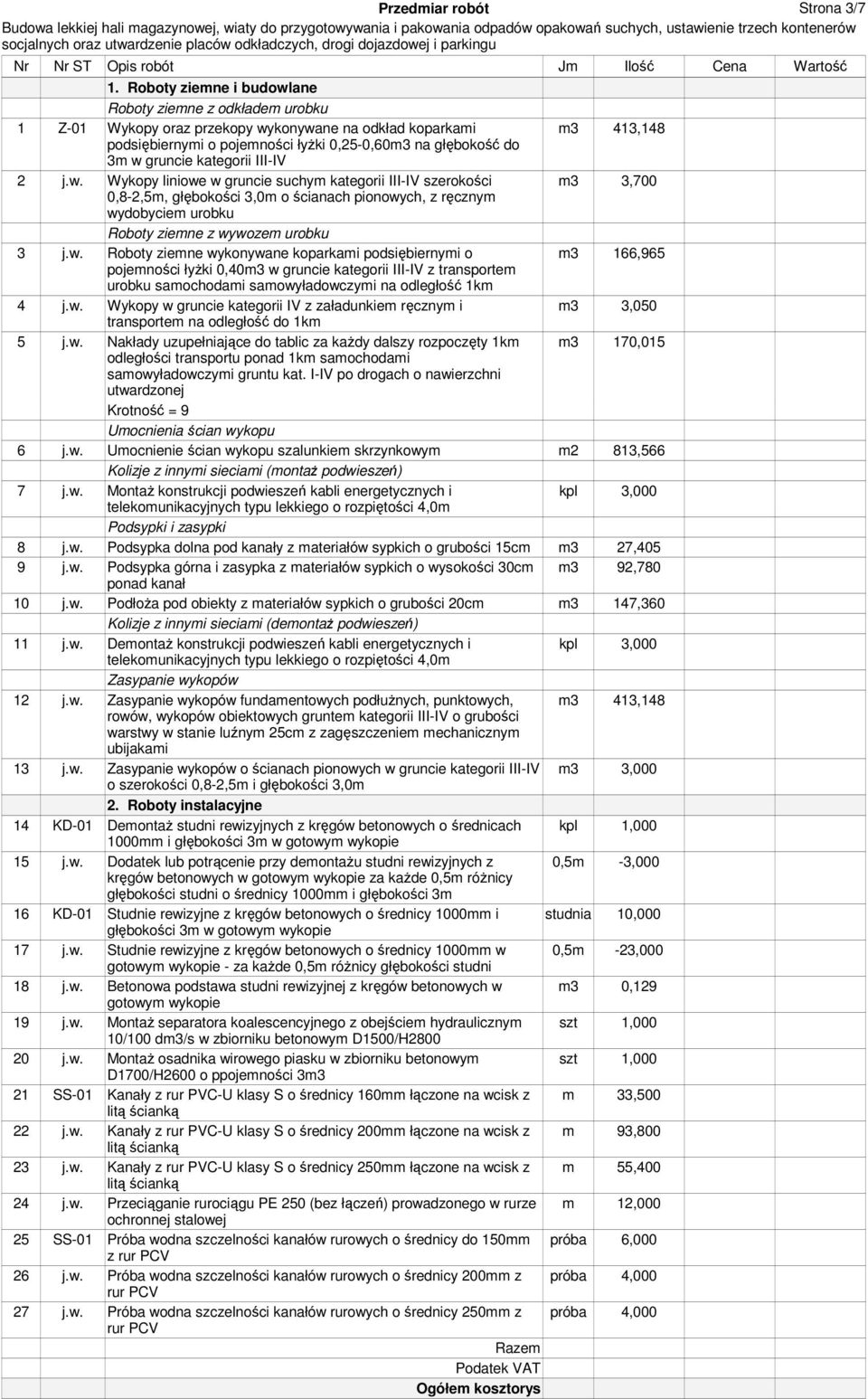

3 Przedmiar robót Strona 3/7 Nr Nr ST Opis robót Jm Ilość Cena Wartość 1. Roboty ziemne i budowlane Roboty ziemne z odkładem urobku 1 Z-01 Wykopy oraz przekopy wykonywane na odkład koparkami m3 413,148 podsiębiernymi o pojemności łyŝki 0,25-0,60m3 na głębokość do 3m w gruncie kategorii III-IV 2 j.w. Wykopy liniowe w gruncie suchym kategorii III-IV szerokości m3 3,700 0,8-2,5m, głębokości 3,0m o ścianach pionowych, z ręcznym wydobyciem urobku Roboty ziemne z wywozem urobku 3 j.w. Roboty ziemne wykonywane koparkami podsiębiernymi o m3 166,965 pojemności łyŝki 0,40m3 w gruncie kategorii III-IV z transportem urobku samochodami samowyładowczymi na odległość 1km 4 j.w. Wykopy w gruncie kategorii IV z załadunkiem ręcznym i m3 3,050 transportem na odległość do 1km 5 j.w. Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1km m3 170,015 odległości transportu ponad 1km samochodami samowyładowczymi gruntu kat. I-IV po drogach o nawierzchni utwardzonej Krotność = 9 Umocnienia ścian wykopu 6 j.w. Umocnienie ścian wykopu szalunkiem skrzynkowym m2 813,566 Kolizje z innymi sieciami (montaŝ podwieszeń) 7 j.w. MontaŜ konstrukcji podwieszeń kabli energetycznych i kpl 3,000 telekomunikacyjnych typu lekkiego o rozpiętości 4,0m Podsypki i zasypki 8 j.w. Podsypka dolna pod kanały z materiałów sypkich o grubości 15cm m3 27,405 9 j.w. Podsypka górna i zasypka z materiałów sypkich o wysokości 30cm m3 92,780 ponad kanał 10 j.w. PodłoŜa pod obiekty z materiałów sypkich o grubości 20cm m3 147,360 Kolizje z innymi sieciami (demontaŝ podwieszeń) 11 j.w. DemontaŜ konstrukcji podwieszeń kabli energetycznych i kpl 3,000 telekomunikacyjnych typu lekkiego o rozpiętości 4,0m Zasypanie wykopów 12 j.w. Zasypanie wykopów fundamentowych podłuŝnych, punktowych, m3 413,148 rowów, wykopów obiektowych gruntem kategorii III-IV o grubości warstwy w stanie luźnym 25cm z zagęszczeniem mechanicznym ubijakami 13 j.w. Zasypanie wykopów o ścianach pionowych w gruncie kategorii III-IV m3 3,000 o szerokości 0,8-2,5m i głębokości 3,0m 2. Roboty instalacyjne 14 KD-01 DemontaŜ studni rewizyjnych z kręgów betonowych o średnicach kpl 1, mm i głębokości 3m w gotowym wykopie 15 j.w. Dodatek lub potrącenie przy demontaŝu studni rewizyjnych z 0,5m -3,000 kręgów betonowych w gotowym wykopie za kaŝde 0,5m róŝnicy głębokości studni o średnicy 1000mm i głębokości 3m 16 KD-01 Studnie rewizyjne z kręgów betonowych o średnicy 1000mm i studnia 10,000 głębokości 3m w gotowym wykopie 17 j.w. Studnie rewizyjne z kręgów betonowych o średnicy 1000mm w 0,5m -23,000 gotowym wykopie - za kaŝde 0,5m róŝnicy głębokości studni 18 j.w. Betonowa podstawa studni rewizyjnej z kręgów betonowych w m3 0,129 gotowym wykopie 19 j.w. MontaŜ separatora koalescencyjnego z obejściem hydraulicznym szt 1,000 10/100 dm3/s w zbiorniku betonowym D1500/H j.w. MontaŜ osadnika wirowego piasku w zbiorniku betonowym szt 1,000 D1700/H2600 o ppojemności 3m3 21 SS-01 Kanały z rur PVC-U klasy S o średnicy 160mm łączone na wcisk z m 33,500 litą ścianką 22 j.w. Kanały z rur PVC-U klasy S o średnicy 200mm łączone na wcisk z m 93,800 litą ścianką 23 j.w. Kanały z rur PVC-U klasy S o średnicy 250mm łączone na wcisk z m 55,400 litą ścianką 24 j.w. Przeciąganie rurociągu PE 250 (bez łączeń) prowadzonego w rurze m 12,000 ochronnej stalowej 25 SS-01 Próba wodna szczelności kanałów rurowych o średnicy do 150mm próba 6,000 z rur PCV 26 j.w. Próba wodna szczelności kanałów rurowych o średnicy 200mm z próba 4,000 rur PCV 27 j.w. Próba wodna szczelności kanałów rurowych o średnicy 250mm z próba 4,000 rur PCV Razem Podatek VAT Ogółem kosztorys

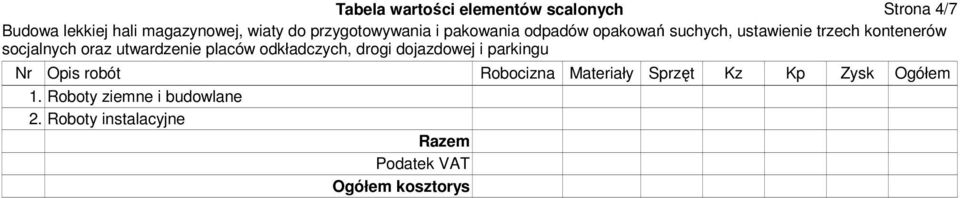

4 Tabela wartości elementów scalonych Strona 4/7 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem 1. Roboty ziemne i budowlane 2. Roboty instalacyjne Razem Podatek VAT Ogółem kosztorys

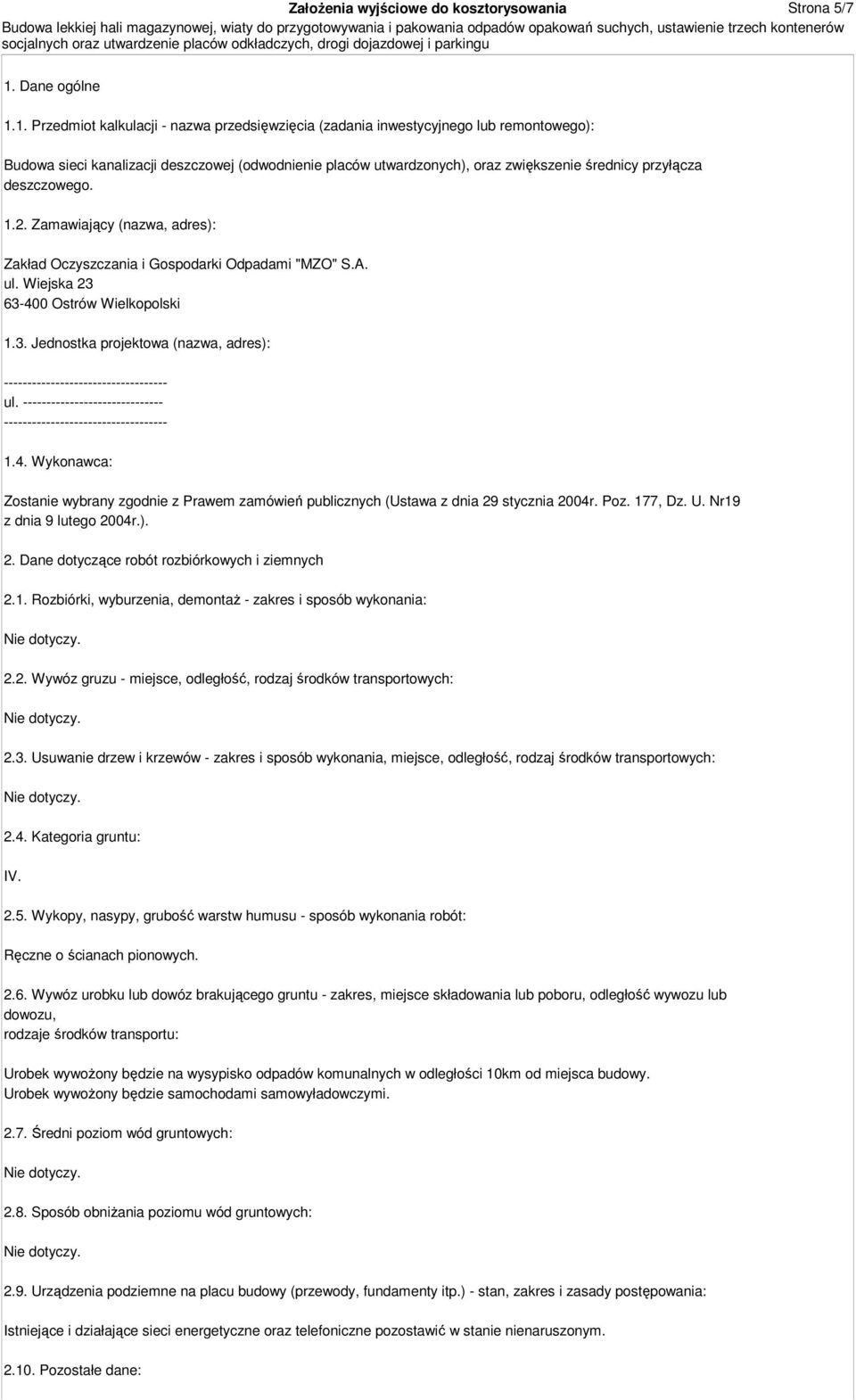

5 ZałoŜenia wyjściowe do kosztorysowania Strona 5/7 1. Dane ogólne 1.1. Przedmiot kalkulacji - nazwa przedsięwzięcia (zadania inwestycyjnego lub remontowego): Budowa sieci kanalizacji deszczowej (odwodnienie placów utwardzonych), oraz zwiększenie średnicy przyłącza deszczowego Zamawiający (nazwa, adres): Zakład Oczyszczania i Gospodarki Odpadami "MZO" S.A. ul. Wiejska Ostrów Wielkopolski 1.3. Jednostka projektowa (nazwa, adres): ul Wykonawca: Zostanie wybrany zgodnie z Prawem zamówień publicznych (Ustawa z dnia 29 stycznia 2004r. Poz. 177, Dz. U. Nr19 z dnia 9 lutego 2004r.). 2. Dane dotyczące robót rozbiórkowych i ziemnych 2.1. Rozbiórki, wyburzenia, demontaŝ - zakres i sposób wykonania: 2.2. Wywóz gruzu - miejsce, odległość, rodzaj środków transportowych: 2.3. Usuwanie drzew i krzewów - zakres i sposób wykonania, miejsce, odległość, rodzaj środków transportowych: 2.4. Kategoria gruntu: IV Wykopy, nasypy, grubość warstw humusu - sposób wykonania robót: Ręczne o ścianach pionowych Wywóz urobku lub dowóz brakującego gruntu - zakres, miejsce składowania lub poboru, odległość wywozu lub dowozu, rodzaje środków transportu: Urobek wywoŝony będzie na wysypisko odpadów komunalnych w odległości 10km od miejsca budowy. Urobek wywoŝony będzie samochodami samowyładowczymi Średni poziom wód gruntowych: 2.8. Sposób obniŝania poziomu wód gruntowych: 2.9. Urządzenia podziemne na placu budowy (przewody, fundamenty itp.) - stan, zakres i zasady postępowania: Istniejące i działające sieci energetyczne oraz telefoniczne pozostawić w stanie nienaruszonym Pozostałe dane:

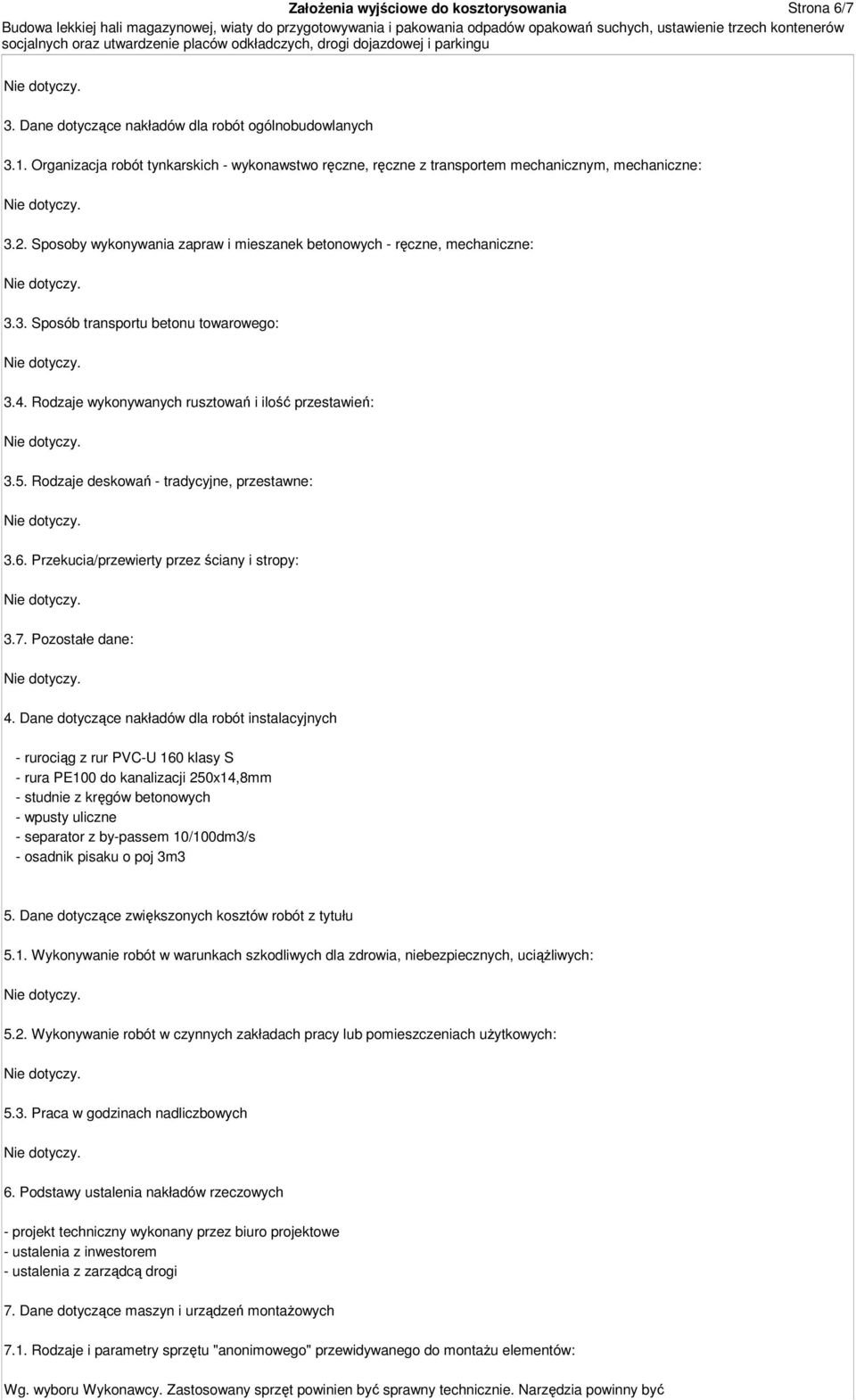

6 ZałoŜenia wyjściowe do kosztorysowania Strona 6/7 3. Dane dotyczące nakładów dla robót ogólnobudowlanych 3.1. Organizacja robót tynkarskich - wykonawstwo ręczne, ręczne z transportem mechanicznym, mechaniczne: 3.2. Sposoby wykonywania zapraw i mieszanek betonowych - ręczne, mechaniczne: 3.3. Sposób transportu betonu towarowego: 3.4. Rodzaje wykonywanych rusztowań i ilość przestawień: 3.5. Rodzaje deskowań - tradycyjne, przestawne: 3.6. Przekucia/przewierty przez ściany i stropy: 3.7. Pozostałe dane: 4. Dane dotyczące nakładów dla robót instalacyjnych - rurociąg z rur PVC-U 160 klasy S - rura PE100 do kanalizacji 250x14,8mm - studnie z kręgów betonowych - wpusty uliczne - separator z by-passem 10/100dm3/s - osadnik pisaku o poj 3m3 5. Dane dotyczące zwiększonych kosztów robót z tytułu 5.1. Wykonywanie robót w warunkach szkodliwych dla zdrowia, niebezpiecznych, uciąŝliwych: 5.2. Wykonywanie robót w czynnych zakładach pracy lub pomieszczeniach uŝytkowych: 5.3. Praca w godzinach nadliczbowych 6. Podstawy ustalenia nakładów rzeczowych - projekt techniczny wykonany przez biuro projektowe - ustalenia z inwestorem - ustalenia z zarządcą drogi 7. Dane dotyczące maszyn i urządzeń montaŝowych 7.1. Rodzaje i parametry sprzętu "anonimowego" przewidywanego do montaŝu elementów: Wg. wyboru Wykonawcy. Zastosowany sprzęt powinien być sprawny technicznie. Narzędzia powinny być

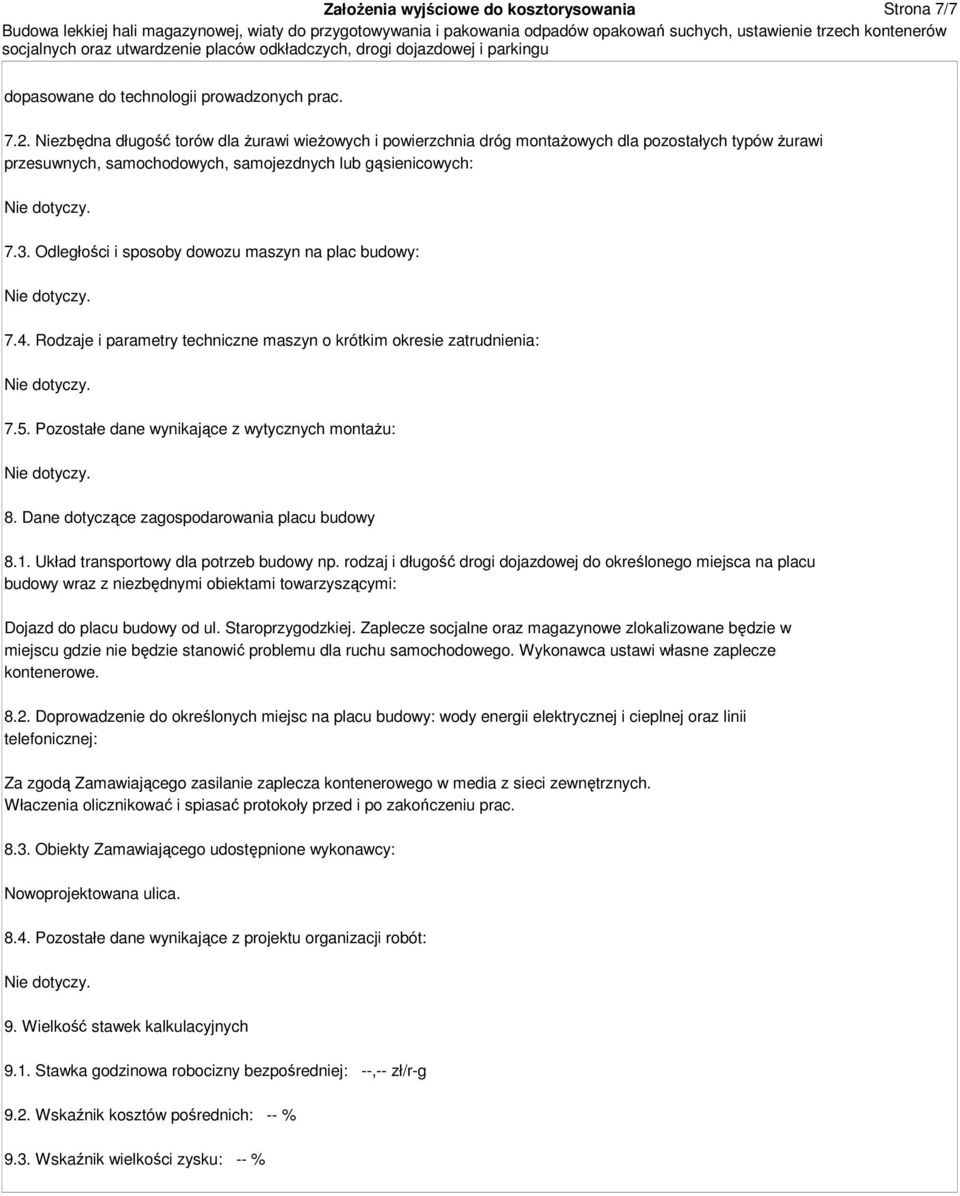

7 ZałoŜenia wyjściowe do kosztorysowania Strona 7/7 dopasowane do technologii prowadzonych prac Niezbędna długość torów dla Ŝurawi wieŝowych i powierzchnia dróg montaŝowych dla pozostałych typów Ŝurawi przesuwnych, samochodowych, samojezdnych lub gąsienicowych: 7.3. Odległości i sposoby dowozu maszyn na plac budowy: 7.4. Rodzaje i parametry techniczne maszyn o krótkim okresie zatrudnienia: 7.5. Pozostałe dane wynikające z wytycznych montaŝu: 8. Dane dotyczące zagospodarowania placu budowy 8.1. Układ transportowy dla potrzeb budowy np. rodzaj i długość drogi dojazdowej do określonego miejsca na placu budowy wraz z niezbędnymi obiektami towarzyszącymi: Dojazd do placu budowy od ul. Staroprzygodzkiej. Zaplecze socjalne oraz magazynowe zlokalizowane będzie w miejscu gdzie nie będzie stanowić problemu dla ruchu samochodowego. Wykonawca ustawi własne zaplecze kontenerowe Doprowadzenie do określonych miejsc na placu budowy: wody energii elektrycznej i cieplnej oraz linii telefonicznej: Za zgodą Zamawiającego zasilanie zaplecza kontenerowego w media z sieci zewnętrznych. Właczenia olicznikować i spiasać protokoły przed i po zakończeniu prac Obiekty Zamawiającego udostępnione wykonawcy: Nowoprojektowana ulica Pozostałe dane wynikające z projektu organizacji robót: 9. Wielkość stawek kalkulacyjnych 9.1. Stawka godzinowa robocizny bezpośredniej: --,-- zł/r-g 9.2. Wskaźnik kosztów pośrednich: -- % 9.3. Wskaźnik wielkości zysku: -- %
