1 Redundantna karta ethernetowa MiCOM serii Px30 Opis aplikacyjny

2 [Redundantny moduł Ethernet] Seria Px30 1 SPIS TREŚCI 1 WSTĘP WARSTWA SPRZĘTOWA Dostępne protokoły Moduły Połączenia PROTOKOŁY Protokół RSTP Protokół SHP Protokół DHP Ogólne funkcje dla wszystkich modułów Ethernet KONFIGURACJA Konfiguracja adresu IP urządzenia IED Konfiguracja adresu IP modułu REB Konfiguracja pierwszych dwóch oktetów Konfiguracja trzeciego oktetu Konfiguracja ostatniego oktetu URUCHAMIANIE SHP połączenie pierścieniowe DHP połączenie promieniste RSTP połączenie pierścieniowe RSTP połączenie gwieździste Wielkie sieci RSTP o topologii kombinowanej gwiazdowej i pierścieniowej DANE TECHNICZNE Base FX Interface (zgodnie z standardem IEEE802.3 oraz IEC 61850) Drugi port COMM2 Łącze inżynierskie Interface IRIG B Uszkodzenie włókna łącza (watchdog relay) A. ZAŁĄCZNIK 1: RSTP CONFIGURATOR... 23

3 [Redundantny moduł Ethernet] Seria Px Wstęp Urządzenia MiCOM serii 30 są w szczegółach opisane w instrukcjach obsługi właściwych dla danego typu urządzenia. Informacje te dotyczą opisu działania wewnętrznych funkcji, instalacji, uruchamiania, danych technicznych. Nie zawarte są tam jednak informacje związane ze sposobem wykorzystania specyficznych funkcji dostępnych dla danego urządzenia. Bieżący dokument ma za zadanie wypełnić tą lukę. Jego podstawowym zadaniem jest udostępnienie użytkownikowi wiedzy z zakresu instalacji i obsługi modułu redundantnego modułu protokołu IEC Rys 1. Moduł redundantny MiCOM Px3x - widok

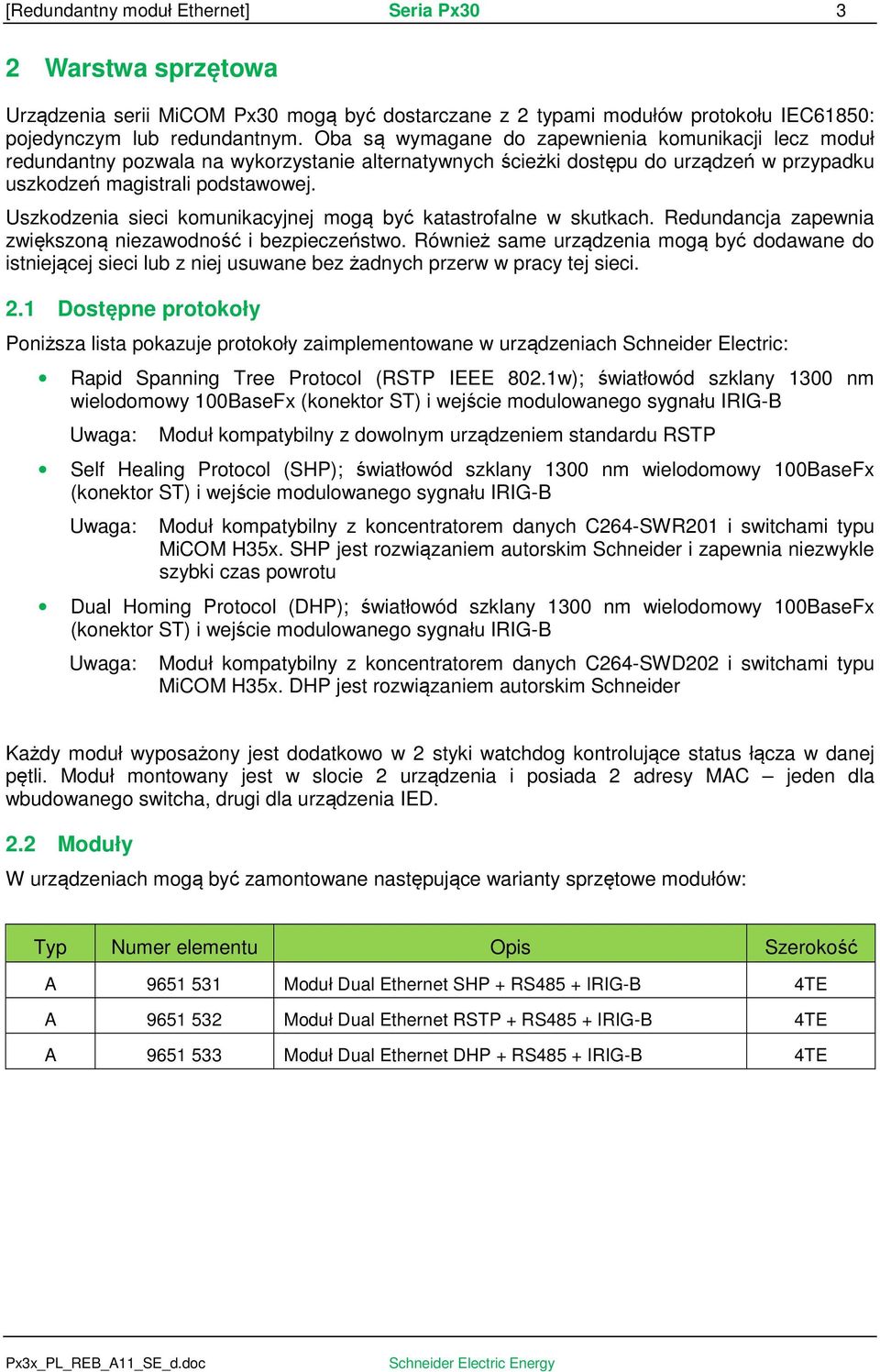

4 [Redundantny moduł Ethernet] Seria Px Warstwa sprzętowa Urządzenia serii MiCOM Px30 mogą być dostarczane z 2 typami modułów protokołu IEC61850: pojedynczym lub redundantnym. Oba są wymagane do zapewnienia komunikacji lecz moduł redundantny pozwala na wykorzystanie alternatywnych ścieżki dostępu do urządzeń w przypadku uszkodzeń magistrali podstawowej. Uszkodzenia sieci komunikacyjnej mogą być katastrofalne w skutkach. Redundancja zapewnia zwiększoną niezawodność i bezpieczeństwo. Również same urządzenia mogą być dodawane do istniejącej sieci lub z niej usuwane bez żadnych przerw w pracy tej sieci. 2.1 Dostępne protokoły Poniższa lista pokazuje protokoły zaimplementowane w urządzeniach Schneider Electric: Rapid Spanning Tree Protocol (RSTP IEEE 802.1w); światłowód szklany 1300 nm wielodomowy 100BaseFx (konektor ST) i wejście modulowanego sygnału IRIG-B Uwaga: Moduł kompatybilny z dowolnym urządzeniem standardu RSTP Self Healing Protocol (SHP); światłowód szklany 1300 nm wielodomowy 100BaseFx (konektor ST) i wejście modulowanego sygnału IRIG-B Uwaga: Moduł kompatybilny z koncentratorem danych C264-SWR201 i switchami typu MiCOM H35x. SHP jest rozwiązaniem autorskim Schneider i zapewnia niezwykle szybki czas powrotu Dual Homing Protocol (DHP); światłowód szklany 1300 nm wielodomowy 100BaseFx (konektor ST) i wejście modulowanego sygnału IRIG-B Uwaga: Moduł kompatybilny z koncentratorem danych C264-SWD202 i switchami typu MiCOM H35x. DHP jest rozwiązaniem autorskim Schneider Każdy moduł wyposażony jest dodatkowo w 2 styki watchdog kontrolujące status łącza w danej pętli. Moduł montowany jest w slocie 2 urządzenia i posiada 2 adresy MAC jeden dla wbudowanego switcha, drugi dla urządzenia IED. 2.2 Moduły W urządzeniach mogą być zamontowane następujące warianty sprzętowe modułów: Typ Numer elementu Opis Szerokość A Moduł Dual Ethernet SHP + RS485 + IRIG-B 4TE A Moduł Dual Ethernet RSTP + RS485 + IRIG-B 4TE A Moduł Dual Ethernet DHP + RS485 + IRIG-B 4TE

5 [Redundantny moduł Ethernet] Seria Px Połączenia Poniższy rysunek oraz skojarzona z nim tabela pokazują ogólne usytuowanie złącz w module takich jak wejścia/wyjścia optyczne, interfejs szeregowy oraz styki watchdog. Konektor IRIG-B udostępnia standard sygnału modulowanego. Rys 2. Łącza modułu ethernetowego Konektor DHP RSTP SHP A (-X8) R XA R X1 R P B (-X7) T XA T X1 E S C (-X14) R XB R X2 R S D (-X15) T XB T X2 E P LED Funkcja ZAŁ WYŁ MIGA Zielona Połączenie OK. Uszkodzone Żółta Aktywność SHP w biegu Ruch RSTP lub DHP

6 [Redundantny moduł Ethernet] Seria Px30 5 Rys 3. Schemat połączeń modułu ethernetowego Pin Opis 1-2 D2 Rx 3 Rezystor terminujący 220 Ω 4-5 D1 Tx Pin Zamknięty Otwarty 7-8 Łączność kanału 1 (A) - OK Łączność kanału 1 (A) - uszkodzone 8-9 Łączność kanału 2 (B) - OK Łączność kanału 2 (B) - uszkodzone

7 [Redundantny moduł Ethernet] Seria Px Protokoły 3.1 Protokół RSTP RSTP jest standardem wykorzystywanym do szybkiego ustalenia ponownej komunikacji w przypadku wystąpienia jej błędów poprzez odnalezienie alternatywnej ścieżki. Chociaż RSTP potrafi odtworzyć sieć bardzo szybko, to jednak czas ten silnie zależy od liczby urządzeń w sieci i jej topologii. Dodatkowo czas odzyskiwania zależy także od ustalenia mostu głównego (Root bridge) oraz kalkulacji poszczególnych portów w danej sieci ( discarding, learning, forwarding ). W tym celu urządzenia wymieniają pomiędzy sobą ramki BPDU (Bridge Protocol Data Unit) zawierające informacje o moście i kosztach ścieżki (szczegółowe informacje znajdują się w opisie standardu IEEE 802.1w). Przekaźniki wyposażone w redundantny moduł Ethernet obsługujący RSTP mogą podłączyć się do sieci jak pokazano na poniższym rysunku. Połączenie gwiazdowe Połączenie pierścieniowe Rys 4. Topologia gwiazdowa lub pierścieniowa Rozwiązanie RSTP oparte jest na otwartych standardach. W związku z tym zachowana jest kompatybilność z innymi urządzeniami wykorzystującymi tą technologię. Czas odtwarzania łącza wynosi typowo 300 ms lecz zwiększa się warz z wielkością sieci. Jednak pozostałe rozwiązania Schneider Electric w postaci protokołów DHP lub SHP odpowiadają na ograniczenia krytycznych dla aplikacji parametrów czasowych związanych np. z przesyłaniem GOOSE.

8 [Redundantny moduł Ethernet] Seria Px Protokół SHP SHP wykorzystywany jest w podwójnych sieciach pierścieniowych. Kiedy światłowód zostaje uszkodzony, obie końcowe stacje identyfikują przerwę. Wykorzystując podstawową i redundantną pętlę, pierścień jest automatycznie zamykany. Normalna praca sieci dla IEC61850 i PACiS Odtworzenie sieci poprzez SHP dla IEC61850 i PACiS Rys 5. Zasada działania protokołu SHP Urządzenia MiCOM Px3x, C264 oraz H35x są repeaterami pracującymi zgodnie ze standardem switchy Ethernet oraz managera (SHM). Poniższy rysunek pokazuje wewnętrzną architekturę takiego elementu. Wbudowany switch Pamięć Flash Styki watchdo g SHM Manager Adres Pierścień podstawowy Poprzednie urządzenie Następne urządzenie Pierścień rezerwowy Rys 6. Architektura switcha Px3x, C264 oraz H35x

9 [Redundantny moduł Ethernet] Seria Px30 8 W normalnym stanie pracy pakiety danych transmitowane są w pętli podstawowej w tym samym kierunku i tylko ramka sprawdzająca (4 oktety) wysyłana jest co 5 µs w pętli rezerwowej w kierunku przeciwnym. Kiedy połączenie się przerywa, oba elementy SHM (Self Healing Manager) natychmiastowo rozpoczynają odtwarzanie połączenia. Po jednej stronie uszkodzonego łącza otrzymane komunikaty nie są dalej transmitowane w podstawowej pętli lecz transmisja kontynuowana jest z użyciem pętli rezerwowej. Po drugiej stronie uszkodzonego łącza komunikaty otrzymane z pętli rezerwowej przesyłane są do pętli podstawowej. Nowa pętla zamyka się po ok. 1 ms. W związku z tym możliwe jest zwiększenie liczby klientów w sieci lub rozmiaru podsieci bez zatrzymywania jej pracy. Pętla jest otwarta i sama się uzdrawia. Aby zwiększyć niezawodność wykorzystywane są specyficzne mechanizmy: Parametr jakościowy transmisji jest monitorowany. Każda ramka (pakiet Ethernet lub ramka sprawdzająca) kontrolowana jest przez SHM Zawsze w przypadku braku transmisji w pętli podstawowej, pętla rezerwowa jest sprawdzana za pomocą ramki sprawdzającej co każde 5 µs Pierścień podstawowy Pierścień rezerwowy Rys 7. Architektura pierścieniowa stan bezawaryjny

10 [Redundantny moduł Ethernet] Seria Px30 9 Pierścień podstawowy Pierścień rezerwowy Rys 8. Architektura pierścieniowa połączenie dwóch pętli w standardzie SHP 3.3 Protokół DHP Mechanizm Dual Homing zarządza podwójnymi sieciami promienistymi. W przypadku uszkodzenia połączenia światłowodowego pomiędzy dwoma urządzeniami praca sieci będzie kontynuowana prawidłowo. DHP obsługuje technologie, w których urządzenie podłączone jest do 2 niezależnych sieci. Jedna jest podstawowa, druga rezerwowa. Obie są aktywne w tym samym czasie. W trybie nadawania pakiety są wysyłane z urządzeń poprzez DHM (Dual Homing Manager) do obu sieci. W trybie odbioru wykorzystywana jest zasada odrzucania duplikatów. Oznacza to, że gdy obie linie są aktywne MiCOM H36x otrzymuje tą samą ramkę Ethernet dwukrotnie. DHM wysyła pierwszą ramkę do dalszej obróbki do wyżej położonej warstwy logicznej, podczas gdy druga ramka jest odrzucana. Jeśli dochodzi do uszkodzenia jednej linii, ramka wysyłana jest poprzez linię odebraną przez urządzenie i przepuszczana dalej do wyższej warstwy. Protokół DHP zapewnia wymagania automatyki dotyczące bardzo szybkiego odtwarzania uszkodzonej sieci (ok. 1 ms). Aby zwiększyć niezawodność wykorzystywane są specyficzne mechanizmy: Każda ramka posiada numer porządkowy, który jest zwiększany i wstawiany do obu ramek Do synchronizacji mechanizmu odrzucania wykorzystywane są dedykowane ramki

11 [Redundantny moduł Ethernet] Seria Px30 10 Sieć 1 Sieć 2 IED IED IED IED IED IED IED Zmodyfikowane ramki sieci 1 Zmodyfikowane ramki sieci 2 Ramki niezmodyfikowane Rys 9. Mechanizm Dual Homing Urządzenia MiCOM H36x jest repeaterem pracującym zgodnie ze standardem Ethernet oraz managera (DHM). Poniższy rysunek pokazuje wewnętrzną architekturę takiego elementu. Wbudowany switch Pamięć Flash Styki watchdo g DHM Manager Adres Pierścień podstawowy Gwiazda RxTx Gwiazda RxTx Pierścień rezerwowy Rys 10. Architektura switcha Px3x, C264 oraz H36x

12 [Redundantny moduł Ethernet] Seria Px30 11 Światłowód RS485 / RS422 Rys 11. Przykład aplikacji protokołu DHP

13 [Redundantny moduł Ethernet] Seria Px Ogólne funkcje dla wszystkich modułów Ethernet Ethernet 100Base Fx Światłowodowe interfejsy optyczne wyposażone są w łącza ST i zapewniają transmisję full duplex 100 Mb/s. Forwarding MiCOM Px3x, C264 oraz switche H35x mogą pracować w trybach przechowywania ( store ) i przekazywania ( forwarding ) danych. Switche MiCOM przekazują informacje od rozpoznanych adresów do odpowiednich portów. Wiadomości z nieznanymi adresami, wiadomości o charakterze szerokopasmowym oraz multicast są przekazywane do wszystkich portów za wyjątkiem portu źródłowego. Switche MiCOM nie przekazują błędnych pakietów, pakietów lokalnych lub ramek pauzy 802.3x. Znakowanie priorytetu Priorytet 802.1p załączony jest we wszystkich portach Protokół SNMP (Simple Network Management Protocol) Protokół SNMP jest protokołem opracowanym do zarządzania urządzeniami w sieciach IP. SNMP opiera się na MIB (Management Information Base), która zawiera informacje o parametrach do nadzorowania. Format MIB ma strukturę drzewa, w którym każdy węzeł identyfikowany jest przez cyfrowy OID (Object IDentiefier). Każdy OID skojarzony jest ze zmienną, którą można czytać lub edytować poprzez SNMP dzięki dedykowanemu oprogramowaniu. Informacja przekazywana w MIB jest standaryzowana. Struktura MIB MIB (Management Information Base) składa się z różnych OID, z których każdy odnosi się do określonego zbioru konkretnych informacji wykorzystywanych do zarządzania urządzeniami w sieci. MIB Schneider Electric wykorzystuje 3 typy OID (sysdescr, sysuptime and sysname). Adres Nazwa

14 [Redundantny moduł Ethernet] Seria Px30 13 Zdalny monitoring (RMON) Adres Nazwa Schneider Electric rekomenduje używanie browsera SNMP MIB, który może wykonywać podstawowe operacje SNMP takie jak: GET, GETNEXT, RESPONSE. Aby uzyskać dostęp do sieci z wykorzystaniem SNMP, należy użyć adresu IP wbudowanego switcha redundantnego modułu Ethernet. Protokół SNTP (Simple Network Time Protocol) Protokół SNTP obsługiwany jest przez oba switche: IED oraz redundantnego Ethernetu. SNTP wykorzystywany jest do synchronizacji zegara systemowego. Bufor rozsynchronizowania używany jest do ograniczenia skutków opóźnienia wprowadzonego przez kolejkowanie w sieciach z komutacją pakietów, zapewniając ciągły strumień danych w sieci. Urządzenia IED otrzymują ramkę synchronizującą z serwera SNTP dzięki informacji o adresie IP tego serwera wprowadzoną do konfiguracji danego urządzenia za pomocą narzędzia IED Configurator.

15 [Redundantny moduł Ethernet] Seria Px Konfiguracja Adres IP (Internet Protocol) jest numerem nadawanym urządzeniu w sieci komputerowej opartej na protokole IP w celu komunikacji pomiędzy węzłami logicznymi. Adres IP zapisywany jest w następującym przykładowym formacie: Urządzenie IED (Px3x) oraz jego moduł redundantnego Ethernetu posiadają własne adresy IP. Poniższy rysunek pokazuje strukturę adresu IP dla IED (IP1) oraz dla modułu redundantnego Ethernetu REB (IP2). IP1 oraz IP2 muszą się między sobą różnić, lecz należeć do tej samej maski podsieci. Switch IP (SW1) musi zostać skonfigurowany poprzez sieć. Rys 12. Konfiguracja adresów IP 4.1 Konfiguracja adresu IP urządzenia IED Adres IP dla urządzenia IED ustala się za pomocą programu IED Configurator będącym składnikiem pakietu MiCOM S1 Studio. Dopuszczalny zakres nastawień ostatniego oktetu wynosi 128 do 254 Uwaga: Należy wybrać rodzaj portu: Copper, a nie Fiber. 4.2 Konfiguracja adresu IP modułu REB Adres IP modułu REB ustala się zarówno programowo jak i sprzętowo (rys. 13). W związku z tym moduł musi zostać odpowiednio skonfigurowany przed podłączeniem urządzenia do sieci, aby wykluczyć konflikty adresów IP Konfiguracja pierwszych dwóch oktetów Dla protokołów SHP lub DHP pierwsze 2 oktety konfiguruje się używając Switch Managera lub browsera SNMP MIB. Aby wykorzystać browser SNMP w sieci muszą być wykorzystane urządzenia H35 (SHP) lub H36 (DHP). Dla protokołu RSTP pierwsze 2 oktety konfiguruje się używając programu RSTP Configurator lub browsera SNMP MIB Konfiguracja trzeciego oktetu Trzeci oktet ma wartość stałą niezależnie od wykorzystywanego protokołu. Wynosi ona 254.

16 [Redundantny moduł Ethernet] Seria Px Konfiguracja ostatniego oktetu Ostatni oktet konfiguruje się wykorzystując switche umiejscowione na module. Dopuszczalny zakres nastawień wynosi 1 do 127. Przykład adresu dziesiętnego =85 Rys 13. Switche do ustalenia adresu IP na module REB

17 [Redundantny moduł Ethernet] Seria Px Uruchamianie 5.1 SHP połączenie pierścieniowe Połącz zaciski Es z Rs oraz Ep z Rp przed utworzeniem pierścienia. Rys 14. Topologia pierścieniowa 5.2 DHP połączenie promieniste Połącz zaciski Tx z Rx oraz Rx z Tx w każdym urządzeniu IED Rys 15. Topologia promienista

18 [Redundantny moduł Ethernet] Seria Px RSTP połączenie pierścieniowe W topologii pierścieniowej musi występować co najmniej jeden switch w celu połączenia z kolejnym pierścieniem lub centrum sterowania. Ethernet owy Switch jest załączony jako RSTP switch z wyższym numerem portów. Ethernet owy Switch, który jest połączony do nadrzędnego (sterowniczego) PC, powinien być skonfigurowany jako root bridge. Priorytety bridge w Ethernetowych Switch ach powinny zostać ustawione jako minimalne wartości w sieci. Maksymalna liczba IEDs, która może być podłączona w pierścieniu zależy od maksymalnego tzw. Max Age parametru nastawialnego w root bridge u. Parametr Max Age może być nastawialny w zakresie od 6 do 40 sekund. Jeżeli Max Age = 6 sekund, maksymalna liczba IEDs w pierścieniu wynosi 6 1 = 5. Jeżeli Max Age = 40 sekund, maksymalna liczba IEDs w pierścieniu wynosi 40 1 = 39. Dlatego też liczba urządzeń, która może zostać włączona do pierścienia zawiera się od 5 do 39. Rys 16. Topologia pierścieniowa

19 [Redundantny moduł Ethernet] Seria Px RSTP połączenie gwieździste W topologii promieniowej musi występować co najmniej jeden switch w celu połączenia z kolejnym pierścieniem, centrum sterowania lub IEDs. Ethernet owy Switch jest załączony jako RSTP switch z większym numerem portów. Ethernet owy Switch, który jest połączony do nadrzędnego (sterowniczego) PC, powinien być skonfigurowany jako root bridge. Priorytety bridge w Ethernetowych Switch ach powinny zostać ustawione jako minimalne wartości w sieci. IEDs są umieszczone na dwóch skokowych odległościach od root bridge, dlatego też parametr Max Age nie ma wpływu dla topologii gwiazdowej. Maksymalna liczba IEDs, która może zostać podłączona do sieci topologii gwiazdowej zależy jedynie od dostępnej ilości portów w Ethernet owych switch ach pod warunkiem, że liczba skoków z root bridge jest mniejsza od parametru Max Age. Rys 17. Topologia podwójnie gwiaździsta i pierścieniowa

20 [Redundantny moduł Ethernet] Seria Px Wielkie sieci RSTP o topologii kombinowanej gwiazdowej i pierścieniowej Każdy pierścień jest połączony do root bridge. Root bridge jest najważniejszym końcem włączonego mostka RSTP z maksymalnym numerem portów jakie są wymagane. Urządzenie A1, A2 Anmax, B1, B2 Bnmax, C1, C2 Cnmax, D1, D2 Dnmax, reprezentują różne warianty połączeń redundantnych kart ethernetowych RSTP. Maksymalna liczba kart, którą możemy podłączyć w pojedynczym pierścieniu w standardzie RSTP zależy od parametru Max Age. Numer skoków z root bridge nie może być większa od parametru Max Age. Maksymalna liczba mostków RSTP w pierścieniu wynika z poniższego: Nmax = (Max Age 1) gdzie: Nmax = maksymalna liczba urządzeń w pierścieniu Max Age = wartość Max Age skonfigurowana w root bridge Zakładając standardową wartość Max Age jako 20 sekund w topologii, maksymalna liczba urządzeń którą możemy podłączyć w pierścieniu A to 19. Jeżeli Max Age jest ustawiony na 40 sekund, maksymalna liczba IEDs, którą możemy podłączyć do sieci wynosi (40-1) = 39. Zgodnie ze standardem IEEE 802.1w, maksymalna wartość dla parametru Max Age jest ograniczona do 40. Aby uzyskać możliwość podłączenia maksymalnej ilości IEDs w pierścieniu, należy użyć następującej konfiguracji. Max Age Forward Delay Hello Time Bridge Priority 40 sekund 30 sekund 2 sekund Jaką wymaga ostatni użytkownik. Standardem IEEE 802.1w definiuje relacje pomiędzy Max Age i Forward Delay jako: 2 * (Forward Delay 1,0 sekund) >= Max Age Aby mieć maksymalną liczbę węzłow w sieci RSTP, możemy zwiększyć liczbę pierścieni, zależnie od liczby dostępnych portów w root bridge u.

21 [Redundantny moduł Ethernet] Seria Px30 20 Rys 18. Topologia mieszana RSTP gwiaździsta i pierścieniowa

22 [Redundantny moduł Ethernet] Seria Px Dane techniczne Dane techniczne dotyczą opcjonalnej Redundantnej Ethernetowej karty (REB) dla IED wyszczególnionego w rozdziale Base FX Interface (zgodnie z standardem IEEE802.3 oraz IEC 61850) Światłowody (-X7, -X8, -X14, -X15): BFOC-(ST )-interface 2.5 dla IEC dla włókna szklanego Dla podłączenia światłowodu szklanego G 50/125 długość fali optycznej: typ nm wyjście optyczne: min dbm czułość optyczna: min. -31 dbm wejście optyczne: max. -14 dbm Dla podłączenia światłowodu szklanego G 62.6/125 długość fali optycznej: typ nm wyjście optyczne: min. -20 dbm czułość optyczna: min. -31 dbm wejście optyczne. max. -14 dbm 6.2 Drugi port COMM2 Łącze inżynierskie Złącze (X10): Dla połączenia złączka wtykowa dla połączenia drutowego z przeplotem o maksymalnej średnicy do 1,5 mm 2 Protokół komunikacji IEC Prędkość transmisji: bit/s (nastawialna) 6.3 Interface IRIG B Format B 122 Sygnał modulowany amplitudowo Częstotliwość nośnej: 1 khz Dane kodowane BCD (dziennie) 6.4 Uszkodzenie włókna łącza (watchdog relay) Napięcie znamionowe: 250 V DC, 250 V AC Prąd ciągły: 5 A Prąd krótkotrwały: 30 A dla 3 s Zdolność wyłączania AC:

23 [Redundantny moduł Ethernet] Seria Px VA charakter rezystancyjny (cos ϕ = jedność) 1500 VA charakter indukcyjny (cos ϕ = 0,5) Zdolność wyłączania: 0,2 A przy 220 V DC i L/R = 40 ms 50 W przy 250 VDC i charakterze rezystancyjnym 25 W charakterze indukcyjnym (L/R = 40 ms)

24 [Redundantny moduł Ethernet] Seria Px30 23 A. Załącznik 1: RSTP Configurator Oprogramowanie RSTP Configurator służy do identyfikacji urządzeń, konfiguracji adresów IP, konfiguracji SNTP IP oraz konfiguracji ustawienia RSTP. Uwaga: Przed przystąpieniem do pracy z RSTP Configuratorem należy aktywować i uruchomić w urządzeniu grupę IEC. W przypadku problemów z identyfikacją poprzez konfigurator, należy wyłączyć wszelkie zapory jak i programy ograniczające swobodę wymiany informacji (np. antywirusy, firewall e). A 1.1 Połączenie IED do PC Podłącz IED do PC, na którym RSTP Configurator będzie pracował. Połączenie to może zostać osiągnięte poprzez Ethernetowy switch albo przez media konwerter. Zobacz poniższy rysunek. Rys 19. Podłączenie za pomocą (a) switcha Ethernet (b) media konwerter A 1.2 Instalacja RSTP do PC Aby zainstalować WinPcap należy nacisnąć szybko dwa razy na ikonę WinPcap_4_0.exe Następnie należy uruchomić instalator RSTP Configurator poprzez podwójne naciśniecie Schneider Electric RSTP Configurator.msi (pojawi się okno instalacyjne). Naciśnij Next i przejdź po kolei poprzez instrukcję instalatora. A 1.3 Rozpoczęcie pracy z RSTP Configurator Uruchomienie RSTP Configurator, wybierz Program Files > Schneider > Schneider - RSTP Configurator > RSTP Configurator.exe (Pojawi się ekran logowania). Dla trybu użytkownika ustaw Login name jako User i naciśnij OK (nie wypełniając pola hasła). W przypadku gdyby ekran logowania nie pojawił się sprawdź wszystkie ustawienia połączenia sieciowego. Pojawi się okno główne programu, zawierające na górze rozwijaną listę dostępnych kart komunikacyjnych, adres IP oraz MAC dla PC w którym program jest uruchomiony.

25 [Redundantny moduł Ethernet] Seria Px30 24 Rys 20. Okno logowania A 1.4 Identyfikacja urządzenia Konfiguracja redundantnej ethernetowej karty rozpoczyna się od identyfikacji urządzeń podłączonych do naszego PC. Należy nacisnąć przycisk Identify Device. Uwaga: Ze względu na czas potrzebny do rekonfiguracji warstwy protokołu RSTP, należy odczekać 25 sekund między podłączeniem komputera do IED a następnie nacisnąć przycisk Identify Device. Kiedy redundantna karta Ethernetowi (REB) jest wykryta poniższe dane będą dostępne w oknie: Adres IP urządzenia Adres MAC Numer wersji firmware Adres SNTP IP Aktualna data i czas z karty REB urządzenia

26 [Redundantny moduł Ethernet] Seria Px30 25 A 1.5 Konfiguracja adresu IP Aby zmienić adres IP w oknie głównym zaznacz wybraną REB i naciśnij przycisk IP Config (pojawi się okno Device setup). Pierwsze trzy oktety adresu IP są nastawialne przez program. Ostatni czwarty jest nastawialny poprzez przełączniki na karcie REB (zobacz rozdział 4.2.3). Wprowadź wymagany adres IP i potwierdź klawiszem OK. Adres IP powinien się zaktualizować w oknie głównym konfiguratora.

27 [Redundantny moduł Ethernet] Seria Px30 26 A 1.6 Konfiguracja adresu SNTP IP Aby zmienić adres SNTP IP w oknie głównym zaznacz wybraną REB i naciśnij przycisk SNTP Config (pojawi się okno Device setup). Wprowadź wymagany MAC SNTP oraz adres SNTP IP i potwierdź klawiszem OK. Adres SNTP IP powinien się zaktualizować w oknie głównym konfiguratora. A 1.7 Wyposażenie Aby wyświetlić listę urządzeń rozpoznanych przez switch w oknie głównym zaznacz wybraną REB i naciśnij przycisk Equipments. Lista adresów MAC rozpoznanych i odpowiadających im numerów portów zostanie wyświetlona poniżej.

28 [Redundantny moduł Ethernet] Seria Px30 27 A 1.8 Konfiguracja parametrów RSTP Aby obejrzeć lub konfigurować parametry mostu RSTP w oknie głównym zaznacz wybraną REB i naciśnij przycisk RSTP Config (pojawi się okno RSTP Config z trzema zakładkami). W celu podejrzenia aktualnych nastaw parametrów naciśnij przycisk GET RSTP Parameters. Do ustawienia zmiennych parametrów takich jak Bridge Max Age, Bridge Hello Time, Bridge Forward Delay i Bridge Priority, w celu wyboru zakresu można zastosować poniższą tabelę a następnie nacisnąć przycisk Set RSTP Parameters. nr Parametr Wartość domyślna [s] Wartość minimalna [s] Wartość maksymalna [s] 1 Bridge Max Age Bridge Hello Time Bridge Forward Delay Bridge Priority Parametry konfiguracyjne RSTP wartości i zakresy.

29 [Redundantny moduł Ethernet] Seria Px30 28 Parametry mostu Aby obejrzeć lub konfigurować parametry mostu RSTP w oknie głównym zaznacz wybraną REB i naciśnij przycisk RSTP Config. Pojawi się okno RSTP Config z zakładką Bridge Parameters tabelą nastawień fabrycznych. W celu podejrzenia aktualnych nastaw parametrów naciśnij przycisk GET RSTP Parameters. W celu wprowadzenia zmiany parametrów należy wprowadzić nowe dane oraz nacisnąć przycisk Set RSTP Parameters. Aby przywrócić nastawienia fabryczne naciśnij przycisk Restore Default a następnie Set RSTP Parameters. Parametry na szarym tle są jedynie parametrami do odczytu i nie mogą być modyfikowane. Parametry portu Ta funkcja jest użyteczna gdy podejrzeć parametry każdego portu. W oknie głównym zaznacz wybraną REB i naciśnij przycisk RSTP Config następnie wybierz zakładkę Port Parameters oraz przyciśnij przycisk Get Parameters. Można operację powtórzyć dla innego numeru portu.

30 [Redundantny moduł Ethernet] Seria Px30 29 Stan portu Ta funkcja jest używana aby zobaczyć, który z portów jest załączony lub wyłączony (znak fajeczki oznacza aktywny port) W oknie głównym zaznacz wybraną REB i naciśnij przycisk RSTP Config następnie wybierz zakładkę Port States oraz przyciśnij przycisk Get Parameters. Uwaga: Nie jest zalecane jednoczesne odstawianie obu portów utrata komunikacji. Aby ponownie nawiązać łączność należy zrestartować zabezpieczenie poprzez zdjęcie napięcia i ponowne jego podanie.
