SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH. Budynków mieszkalnych wielorodzinnych. przy ul. Długiej 48 w Nakle nad Notecią

Transkrypt

1 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH Remont i kolorystyka elewacji budynku frontowego. Ocieplenie ścian zewnętrznych. Wymiana pokrycia z dachówki dachów mansardowych. Remont klatek schodowych. Budynków mieszkalnych wielorodzinnych. przy ul. Długiej 48 w Nakle nad Notecią ZAMAWIAJĄCY: Nakielska Administracja Domów Mieszkalnych Spółka z o.o Nakło nad Notecią, ul. B. Krzywoustego 7a. INWESTOR: Wspólnota Mieszkaniowa przy ul. Długiej 48 w Nakle nad Notecią. ADRES ZADANIA: Nakło nad Notecią, ul. Długa 48. JEDNOSTKA OPRACOWUJĄCA SPECYFIKACJĘ: Zakład Projektowania i Nadzoru EFEKT-BUD Bydgoszcz, ul Powalisza 2/35 Antoni Cieśla Nakło, 1 sierpnia 2013r.

2 2 1. Nazwa oraz adres zamawiającego: Nakielska Administracja Domów Mieszkalnych Spółka z o.o Nakło nad Notecią, ul. B. Krzywoustego 7a. 2. Nazwa zamówienia. Remont i kolorystyka elewacji budynku frontowego. Ocieplenie ścian zewnętrznych. Wymiana pokrycia z dachówki dachów mansardowych. Remont klatek schodowych. 3. Jednostka opracowująca specyfikację: Zakład Projektowania i Nadzoru EFEKT-BUD Bydgoszcz, ul Powalisza 2/35 Antoni Cieśla Autor STWiOR: A. Cieśla 4. Data opracowania: Bydgoszcz, 1 sierpnia 2013r.

3 I. Część ogólna: I. 1. Nazwa zamówienia: 3 Remont i kolorystyka elewacji budynku frontowego. Ocieplenie ścian zewnętrznych. Wymiana pokrycia z dachówki dachów mansardowych. Remont klatek schodowych. I. 2. Przedmiot i zakres robót budowlanych zamówienia: Przedmiotem zamówienia są niżej wymienione i opisane roboty budowlane. I. 3. Wyszczególnienie i opis prac przygotowawczych i robót zasadniczych: Prace przygotowawcze roboty rozbiórkowe: Odbicie tynku zewnętrznego ścian wszystkich budynków. Rozebranie pokrycia dachowego dachów mansardowych. Wywóz na wysypisko materiałów z rozbiórki. Roboty zasadnicze: Montaż rusztowań zewnętrznych. Docieplenie ścian zewnętrznych. Wymiana tynku zewnętrznego i malowanie elewacji budynku frontowego. Ułożenie pokrycia dachów mansardowych z dachówki ceramicznej karpiówki, układanej podwójnie w koronkę. I. 4. Informacje o terenie budowy: Lokalizacje zadania pokazano na planie sytuacyjnym projektu technicznego. Wymiana tynku i malowanie elewacji budynku frontowego odbywać się będzie od strony ulicy Długiej. Wykonywanie docieplenia ścian zewnętrznych podłużnych na granicy działek sąsiednich będzie się odbywało z terenów sąsiednich nieruchomości. I Zabezpieczenie interesu Zmawiającego i osób trzecich: 1. Przed przystąpieniem do robót remontowych należy zabezpieczyć wszystkie elementy wymagające demontażu lub mogące ulec zniszczeniu. W szczególności dotyczy dachów budynków przylegających do ścian na granicy działek sąsiadów. Obowiązkiem wykonawcy będzie takie zabezpieczenie dachów i prowadzenie robót aby nie zniszczyć dachów budynków sąsiednich. 2. Zaprawę usuniętego tynku ścian zewnętrznych oraz należy zgromadzić w zamykanych pojemnikach lub stosie i niezwłocznie wywieźć na miejskie wysypisko. 3. Dachówkę z rozbiórki do decyzji Zamawiającego. 4. Należy wbudowywać jedynie materiały o cechach i parametrach wskazane w projekcie technicznym. 5. Wykonawca zobowiązany jest prowadzić roboty budowlane w sposób nie powodujący szkód mienia inwestora i sąsiadów. Dotyczy to w szczególności zabezpieczenia pomieszczeń przed zalaniem lub pożarem. Wszelkie szkody powstałe w trakcie robót wykonawca obowiązany jest pokryć inwestorowi lub sąsiadowi.

4 4 I Warunki bezpieczeństwa pracy: Zapewnienie bezpieczeństwa pracownikom należy do obowiązków wykonawcy robót. Wykonawca zobowiązany jest do przestrzegania niżej wymienionych procedur: 1. Przed przystąpieniem do prac wykonać szkolenie na stanowisku pracy. 2. Rusztowanie zewnętrzne zamontować i odebrać przez osoby z uprawnieniami. 3. Książka szkoleń powinna znajdować się na terenie budowy. 4. Wszystkie prace remontowe prowadzić z zachowaniem ogólnych warunków bhp, ze szczególnym uwzględnieniem pracy na wysokości. I Zaplecze dla potrzeb wykonawcy: Zamawiający nie udostępni pomieszczenia dla potrzeb socjalno-higienicznych brygady roboczej wykonawcy remontu. I Informacja dotycząca ochrony środowiska: W obiekcie nie są wbudowane materiały zawierające azbest. Planowane roboty budowlane mają nieznaczny wpływu na środowisko. Dotyczy to szczególnie utylizacji resztek farb, i opakowań po farbach. Koszty utylizacji leży w obowiązkach wykonawcy. I Informacja dotycząca organizacji robót: Organizacja robót musi zapewnić ochronę interesu osób trzecich, a kolejność robót nie może powodować zniszczenia robót już wykonywanych. I Informacja dotycząca ogrodzenia terenu robót budowlanych: Planowane roboty budowlane wymagają wygrodzenie strefy bezpieczeństwa - pasa szerokości 1,0m wokół budynku. Wygrodzenie strefy bezpieczeństwa dokonać taśmą. I Informacja dotycząca zabezpieczenia chodników i jezdni: Planowane roboty budowlane nie wymagają zabezpieczenia chodników i jezdni. I Nazwy i kody robót. Kody CPV: Roboty rozbiórkowe Roboty remontowe i renowacyjne Tynkowanie Izolacja cieplna. Ocieplenie ścian zewnętrznych styropianem i wełną mineralną metodą BSO, Instalowanie drzwi i okien Wykonywanie pokryć dachowych. I. 5. Określenia podstawowe i definicje robót Planowane do wykonania roboty budowlane są powszechne i nie wymagające definicji lub szczegółowych opisów.

5 5 II. 1. Wymagania dotyczące właściwości wybranych wyrobów budowlanych: Właściwości wyrobów budowlany są jednoznacznie określone w opisie technicznym projektu technicznego. Należy wbudowywać jedynie materiały wskazane w opisie robót oraz posiadające dokumenty certyfikaty zgodności lub deklaracje zgodności producenta z Aprobatami Technicznymi lub Normami dopuszczające do stosowania w budownictwie. II. 2. Wymagania dotyczące sprzętu i maszyn. Zamawiający nie stawia szczególnych wymagań w tym zakresie. II. 3. Wymagania dotyczące środków transportu. Zamawiający nie stawia wymagań w tym zakresie. II. 4. Wymagania dotyczące wykonania robót budowlanych. Wykonawca przedstawi zamawiającemu do zatwierdzenia wnioski materiałowe ważniejszych wyrobów: 1. Systemu docieplenia, 2. Płytek elewacyjnych, 3. Farby elewacyjnej silikonowej, 4. Dachówki karpiówki. II. 5. Kontrola wykonania robót budowlanych. Kontrolę wykonania robót jak dla tynku zewnętrznego kat. III: 1. Materiały do wykonywania tynku. Cement i wapno powinny spełniać wymagania podane w normach. Piasek nie może zawierać domieszek organicznych, mieć frakcje różnych wymiarów - a mianowicie: piasek drobnoziarnisty 0,25-0,50mm, piasek średnioziarnisty 0,50-1,00mm, piasek gruboziarnisty 1,00-2,00mm. Do obrzutki stosować piasek gruboziarnisty. 2. Wykonywanie tynku kat. III. Projektowany tynk trójwarstwowy składa się z obrzutki, narzutu i warstwy fakturowej (tynk strukturalny o średnicy ziaren 1,5-2mm). Obrzutkę wykonać z zaprawy cementowej 1:1. Narzut wierzchni powinien być nanoszony po związaniu zaprawy obrzutki, lecz przed jej stwardnieniem. Grubość obrzutki i narzuto powinna wynosić 2,00cm. 3. Wykonanie tynku strukturalnego. Tynk mineralny, o strukturze baranka, 1,50-2,00mm, z gotowej mieszanki. Odbiór tynków: 1. Odchylenie powierzchni tynku od płaszczyzny i odchylenie krawędzi od linii prostej. Nie większe niż 5mm i w liczbie nie większej niż 3 na całe długości łaty kontrolnej. 2. Odchylenie powierzchni i krawędzi od kierunku pionowego. Nie większe niż 4mm na metrze i nie większe niż 24mm na wysokości budynku. 3. Odchylenie powierzchni i krawędzi od kierunku poziomego. Nie większe niż 4mm na metrze i nie większe niż 24mm na długości budynku.

6 6 4. Wykonanie pokrycia z dachówki karpiówki podwójnie w koronkę. Wymagania dotyczące wykonania robót określają instrukcje producenta dachówek norm branżowych i niżej podane warunki ogólne. Kontrolę wykonania robót budowlanych należy prowadzić w następujących etapach: Dopuszczenie wyrobu lub materiału do użycia w robotach budowlanych. Na minimum trzy dni robocze przedstawienie Zamawiającemu wniosku materiałowego potwierdzającego zgodność z opisem technicznym. Wyroby niezgodne z opisem i pisemnie nie zaaprobowane przez Zamawiającego nie będą dopuszczone do wbudowania. Wymagania dotyczące podkładu łacenia pod pokrycie z dachówki. Równość powierzchni łacenia powinna być taka, aby prześwit między powierzchnia deskowania a łatą kontrolną o długości 3m był nie większy niż 5mm w kierunku prostopadłym do spadku i nie większy niż 10mm w kierunku równoległy do spadku. Podkład powinien mieć odpowiednie uformowanie w styku z elementami wystającymi ponad powierzchnię połaci dachowych. Dotyczy to w szczególności okien mansardowych. Podkład w linii okapu wykonać z pełnego deskowania szerokości 25cm. Deski grubości 25mm, nasycone, kl. III. W podkładzie powinny być osadzone uchwyty do zawieszenia rynny dachowej. Wymagania dotyczące pokrycia z dachówki. Dachówki powinny być ułożone na łaceniu prostopadle swoją długością do okapu. Sznur przeciągnięty między skrajnymi dachówkami jednego rzędu wzdłuż dolnych krawędzi dachówek powinien być w poziomie - dopuszczalne odchyłki od poziomu wynoszą (tak jak dla łat) 2mm na długości 1 metra i 30mm na całej długości rzędu. Dolne brzegi dachówek, rzędu sprawdzanego za pomocą poziomego sznura, nie powinny wykazywać odchyleń od linii sznura większych niż +/- 10mm. Kalenica i grzbiety (naroża) powinny być pokryte gąsiorami zachodzącymi jeden na drugi na około 8cm. o ile dokumentacja projektowa i instrukcja producenta wyrobu nie stanowią inaczej. Styki gąsiorów powinny być uszczelnione. Rząd gąsiorów powinien tworzyć linię prostą, a dopuszczalne odchyłki przy sprawdzaniu łatą nie powinny przekraczać +/- 10mm. Zabezpieczenie dachówek na okapach Dolne brzegi dachówek powinny być oparte na desce okapowej nachylonej odpowiedniego spadku i pokrytej podłużnymi pasami blachy o szerokości w rozwinięciu, co najmniej 20cm, a dolną krawędź dachówki należy zabezpieczyć przed odrywaniem haczykami ocynkowanymi wbitymi w deskę okapową. Jeżeli gzyms jest murowany, a nie przewiduje założenia rynny, końce dachówek na okapie powinny być wysunięte poza krawędź gzymsu i ułożone na zaprawie wapiennej lub cementowo-wapiennej. W tym przypadku zaleca się wykonywanie przy krawędzi gzymsu fartucha blaszanego.

7 7 Elementy okapu. Służą one wentylacji okapu chroniąc jednocześnie przed wlotem ptaków pod pokrycie dachowe. Okapowe elementy wentylacyjne zastępują jednocześnie łatę okapową i umożliwiają bezproblemowy montaż haków rynny poprzez zintegrowane kołki dystansowe. Spośród elementów okapu z grzebieniem (wróblówką) oraz pas nadrynnowy. Równość powierzchni pokrycia. Dachówki powinny być układane w ten sposób, aby łata o długości 3 m, przyłożona na każdym rzędzie dachówek równolegle do okapu, nie wykazywała większych odchyłek od powierzchni pokrycia niż 5 mm dla dachówki karpiówki w gatunku I. Rozmieszczenie styków prostopadłych do okapu. Przy pokryciu dachówką karpiówką (niezależnie od typu pokrycia), styki prostopadłe do okapu powinny być w sąsiednich rzędach przesunięte względem siebie o pół szerokości dachówki. Dopuszczalne odchyłki nie powinny przekraczać +/- 1 cm przy kryciu karpiówką. Wielkość zakładów Poszczególne równoległe do okapu rzędy dachówek powinny zachodzić na sąsiednie, niżej ułożone rzędy na długość wynoszącą dla pokrycia z dachówki karpiówki układanej pojedynczo 11-17cm II. 6. Wymagania dotyczące przedmiaru i obmiaru robót. Cena ofertowa na charakter ryczałtowy i pozostaje niezmienna do końca wykonania zadania. Cenę ofertową należy obliczyć w oparciu o wycenę własną, sporządzoną na podstawie przedmiaru robót, dokumentacji projektowych i specyfikacji technicznych wykonania i odbioru robót, informacji uzyskanych w trakcie wizji na miejscu wykonania robót. W wycenie należy uwzględnić rozwiązania wybranego systemu ocieplenia. Wykonanie zadania ma charakter kompleksowy i musi uwzględniać wszystkie nakłady przewidziane technologią zaproponowanych systemów, zastosowanych materiałów, normami branżowymi, instrukcjami ITB. Obowiązkiem wykonawcy jest dochowanie należytej staranności na etapie opracowania oferty i zapoznania się z warunkami realizacji robót budowlanych. Uwaga powyższa dotyczy szczególnie zakresu rzeczowego robót. Wszelkie zastrzeżenia zgłaszane w trakcie realizacji robót nie będą przez Zamawiającego uwzględniane, a Oferent jest zobowiązany wykonać całość zadania. II. 7. Opis sposobu odbioru robót budowlanych. Zamawiający przystąpi do odbioru końcowego w okresie do 7 dni od otrzymania pisemnego zgłoszenia wykonawcy o zakończeniu robót. Potwierdzeniem przyjęcia przez zamawiającego wykonania robót jest protokół odbioru końcowego. Do odbioru końcowego wykonawca remontu zobowiązany jest dostarczyć zamawiającemu certyfikat systemu ocieplenia.

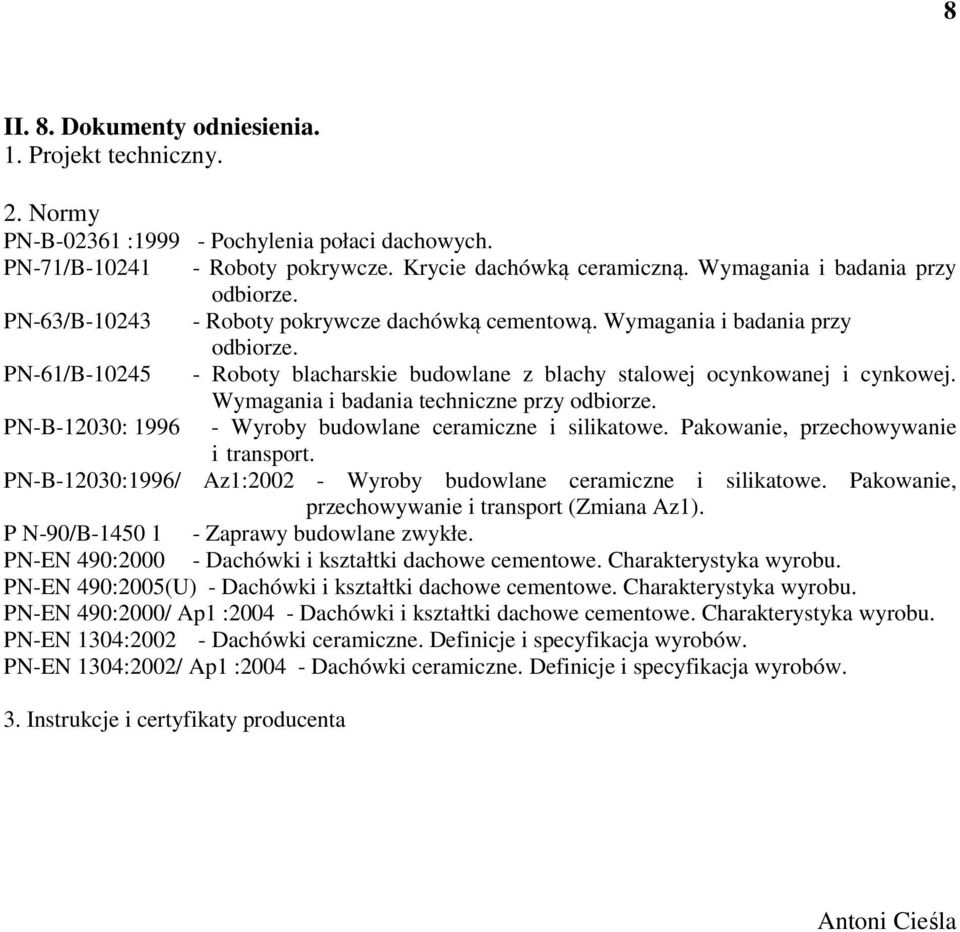

8 8 II. 8. Dokumenty odniesienia. 1. Projekt techniczny. 2. Normy PN-B : Pochylenia połaci dachowych. PN-71/B Roboty pokrywcze. Krycie dachówką ceramiczną. Wymagania i badania przy odbiorze. PN-63/B Roboty pokrywcze dachówką cementową. Wymagania i badania przy odbiorze. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-B-12030: Wyroby budowlane ceramiczne i silikatowe. Pakowanie, przechowywanie i transport. PN-B-12030:1996/ Az1: Wyroby budowlane ceramiczne i silikatowe. Pakowanie, przechowywanie i transport (Zmiana Az1). P N-90/B Zaprawy budowlane zwykłe. PN-EN 490: Dachówki i kształtki dachowe cementowe. Charakterystyka wyrobu. PN-EN 490:2005(U) - Dachówki i kształtki dachowe cementowe. Charakterystyka wyrobu. PN-EN 490:2000/ Ap1 : Dachówki i kształtki dachowe cementowe. Charakterystyka wyrobu. PN-EN 1304: Dachówki ceramiczne. Definicje i specyfikacja wyrobów. PN-EN 1304:2002/ Ap1 : Dachówki ceramiczne. Definicje i specyfikacja wyrobów. 3. Instrukcje i certyfikaty producenta Antoni Cieśla

9 9 SPECYFIKACJA TECHNICZNA WYKONANIA i ODBIORU ROBÓT BUDOWLANYCH Remont i kolorystyka elewacji. Ocieplenie ścian szczytowych budynku frontowego. Wymiana pokrycia z dachówki dachów mansardowych. Remont klatek schodowych. Budynków mieszkalnych wielorodzinnych. przy ul. Długiej 48 w Nakle nad Notecią ZAMAWIAJĄCY: Nakielska Administracja Domów Mieszkalnych Spółka z o.o Nakło nad Notecią, ul. B. Krzywoustego 7a. INWESTOR: Wspólnota Mieszkaniowa przy ul. Długiej 48 w Nakle nad Notecią. ADRES ZADANIA: Nakło nad Notecią, ul. Długa 48. JEDNOSTKA OPRACOWUJĄCA SPECYFIKACJĘ: Zakład Projektowania i Nadzoru EFEKT-BUD Bydgoszcz, ul Powalisza 2/35 Antoni Cieśla Nakło, 1 sierpnia 2013r.

10 SPIS TREŚCI 1. WSTĘP 1.1. Przedmiot SST 1.2. Zakres stosowania 1.3. Określenia podstawowe 1.4. Zakres robót objętych SST 1.5. Ogólne wymagania dotyczące robót 2. MATERIAŁY 2.1. Wymagania ogólne 2.2. Materiały potrzebne do wykonania robót 3. TRANSPORT 3.1. Wymagania ogólne 4. WYKONANIE ROBÓT 4.1. Wymagania ogólne 4.2. Wykonanie robót 5. KONTROLA JAKOŚCI ROBÓT 5.1. Ogólne wymagania ST 5.2. Kontrola jakości robót OBMIAR ROBÓT 7. ODBIÓR ROBÓT 7.1. Wymagania ogólne 8. PODSTAWA PŁATNOŚCI 9. PRZEPISY ZWIĄZANE

11 WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania związane z ustawieniem, eksploatacją i demontażem rusztowań przy realizacji inwestycji polegającej na wykonaniu tynku zewnętrznego i malowaniu ścian szczytowych budynku zlokalizowanego na działce nr 2281/3 przy ul. Dąbrowskiego 29 w Nakle nad Notecią. 11 Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis 1.2. Zakres stosowania Roboty przy wznoszeniu rusztowań. Specyfikacja techniczna jest dokumentem będącym podstawą do udzielenia zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Zakres robót objętych SST Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia robót budowlanych z zastosowaniem rusztowań Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami Zamawiającego. 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów podano w specyfikacji technicznej pkt. 2. Wymagania ogólne Materiały potrzebne do wykonania robót Rusztowanie rurowe wraz z pomostami i łącznikami oraz całym osprzętem zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U nr 47; poz.401).

12 3. TRANSPORT Wymagania ogólne Ogólne wymagania dotyczące transportu podane są w ST Wymagania ogólne. Wykonawca jest zobowiązany do używania sprzętu, który nie spowoduje niekorzystnego wpływu na bezpieczeństwo pracujących ludzi oraz właściwości rusztowania. Do transportu stosować samochody skrzyniowe. Wykonawca ma obowiązek zorganizowania transportu z uwzględnieniem wymogów bezpieczeństwa w obrębie pasa robót jak i poza nim. Jakiekolwiek skutki prawne, wynikające z niedotrzymania warunków obciążają Wykonawcę. 4. WYKONANIE ROBÓT Wymagania ogólne Ogólne zasady wykonania robót podano w ST Wymagania Ogólne Wykonanie robót Przy montowaniu rusztowania przestrzegać należy poniższych zasad: - Montować rusztowania zgodnie z instrukcją (DTR) dostarczoną przez producenta. - Montaż i demontaż rusztowań powinien być wykonany przez osoby przeszkolone w zakresie montażu i eksploatacji rusztowań, pod kierunkiem upoważnionej osoby. - Przy wznoszeniu lub rozbiórce rusztowania należy wyznaczyć strefę niebezpieczną i zabezpieczyć ją poprzez oznakowanie i ogrodzenie poręczami. Strefa niebezpieczna nie może wynosić mniej niż 1/10 wysokości rusztowania, ale nie mniej niż 5 m. Zabronione jest ustawianie i rozbieranie rusztowań: a) o zmroku, jeżeli nie zapewniono oświetlenia dającego dobrą widoczność, b) w czasie gęstej mgły, opadów deszczu i śniegu oraz gołoledzi, c) podczas burzy i wiatru o szybkości przekraczającej 10 m/s Rusztowanie należy ustawiać na terenie utwardzonym. W przypadku ustawiania na terenie nieutwardzonym konieczne jest stosowanie podkładek drewnianych, przy czym jedna podkładka winna obejmować dwie stopy danej ramy. Każde rusztowanie musi być wyposażone w piony komunikacyjne. Piony należy wykonywać jednocześnie ze wznoszeniem konstrukcji rusztowania. Odległość między sąsiednimi pionami komunikacyjnymi nie może przekraczać 20 m. Odległość zaś stanowiska pracy najbardziej oddalonego od pionu komunikacyjnego nie może przekraczać 10 m. Konstrukcja rusztowania winna być wyposażona w urządzenia piorunochronne. Urządzenia te winny być zgodne z postanowieniami właściwych przepisów o ochronie budowli od wyładowań atmosferycznych. W przypadku, gdy rusztowanie jest ustawione przy budowli mającej instalację piorunochronną, wykonanie urządzenia piorunochronnego nie jest konieczne pod warunkiem połączenia rusztowania ze zwodem pionowym urządzenia piorunochronnego budowli. Rusztowania ustawione w pomieszczeniach zamkniętych budowli nie podlegają ochronie od wyładowań atmosferycznych.

13 13 Jako zwodów pionowych urządzenia piorunochronnego w rusztowaniu należy używać odcinków rur spłaszczonych na końcach o długości min. 4 m, które to odcinki należy łączyć z końcami rur zewnętrznych ram górnych. Połączenie wykonać za pomocą złączy normalnych. Odległość między zwodami pionowymi nie może przekraczać 12 m. Zwody należy łączyć z uziemieniem przewodem odprowadzającym z taśmy stalowej ocynkowanej lub miedzianej 3x10 mm lub z drutu stalowego ocynkowanego średnicy 6 mm. Rusztowanie winno być uziemione zgodnie z wymaganiami właściwych przepisów budowy urządzeń o uziemieniach i zerowaniach w urządzeniach elektrycznych o napięciu do 1 kv. Oporność uziemienia mierzona prądem przemiennym 50 Hz nie powinna przekraczać 10 Ohm. Odległość między uziomami nie powinna przekraczać 12m. Zaleca się wykorzystanie jako uziomu dużych mas metalowych znajdujących się w ziemi oraz rurociągów wodociągowych. Rurociągi przebiegające równolegle do budowli mogą być wykorzystywane jako uziomy wielokrotne. Na rusztowaniu powinna być wywieszona tablica informująca o dopuszczalnym obciążeniu pomostów. Rusztowania usytuowane bezpośrednio przy drogach i ulicach oraz w miejscu przejazdów i przejść powinny mieć daszki ochronne na wysokości nie mniejszej niż 2,4m od terenu i ze spadkiem 45 w kierunku źródła zagrożenia. Pokrycie daszków powinno być szczelne i dostatecznie wytrzymałe na przebicie przez spadające przedmioty. Rusztowania powinny posiadać znak bezpieczeństwa "B" lub atest producenta. Ponadto muszą posiadać dokumentacje techniczno ruchową (DTR). DTR określa jakie konfiguracje rusztowań zaliczamy do typowych (montaż na podstawie samej instrukcji), a jakie do nietypowych (do których należy wykonać specjalny projekt). Projekty rusztowań nietypowych wykonuje najczęściej producent lub specjalistyczna firma dokonująca montażu rusztowań. 5. KONTROLA JAKOŚCI ROBÓT 5.1. Ogólne wymagania ST Ogólne ustalenia dotyczące podstaw płatności podano w Wymagania ogólne specyfikacji technicznej Kontrola jakości robót Zasady ogólne kontroli Użytkowanie rusztowania dopuszczalne jest po dokonaniu jego odbioru przez nadzór techniczny, potwierdzonego zapisem w dzienniku budowy. Badania należy przeprowadzić każdorazowo po całkowitym zakończeniu robót montażowych rusztowania. Badania eksploatacyjne polegają na: sprawdzeniu stanu podłoża - oględziny zewnętrzne, sprawdzeniu posadowienia rusztowania - oględziny zewnętrzne, sprawdzeniu siatki konstrukcyjnej rusztowania - poprzez sprawdzenie wymiarów rusztowania z uwzględnieniem dopuszczalnych odchyłek, które wynoszą:

14 14 1. Odchylenie od pionu wierzchołków ram górnych rusztowania 15mm dla rusztowania o H < 10m i 25mm dla rusztowania o H > 10m, 2. Odchylenie od pionu ram rusztowania w poszczególnych poziomach nie powinno przekraczać 10 mm, sprawdzeniu stężeń - oględziny zewnętrzne, sprawdzeniu zakotwień - poprzez przeprowadzenie próby wyrywania kotew ściennych za pomocą dźwigni 1:10 z siłą 0,25-0,3kN (25-30kG). Sprawdzeniu należy poddać 10% ilości zakotwień wybranych losowo, sprawdzeniu pomostów roboczych - oględziny zewnętrzne, sprawdzeniu wymagań dotyczących komunikacji - oględziny zewnętrzne, sprawdzeniu nośności wysięgników - nośność wysięgnika należy sprawdzić przy obciążeniu 2,0kN (200kG), sprawdzeniu urządzeń odgromowych - wykonać poprzez pomiar oporności, sprawdzeniu usytuowania linii energetycznych, sprawdzeniu odchylenia od pionu i poziomu zmontowanej konstrukcji rusztowania - przeprowadzić przyrządami pomiarowymi, sprawdzeniu zabezpieczeń (barierki, burty) - oględziny zewnętrzne, W przypadku stwierdzenia niezgodności w którymkolwiek z w/w punktów usterki należy usunąć i badania przeprowadzić ponownie. Z przeprowadzonych badań należy sporządzić protokół odbioru rusztowania. W czasie eksploatacji rusztowanie podlega następującym przeglądom: przeglądy codzienne przeprowadzane przez brygadzistę użytkującego rusztowanie, przeglądy dekadowe (co 10 dni) wykonywane przez konserwatora rusztowania lub pracownika inżynieryjno-technicznego, przeglądy doraźne wykonywane przez komisję z udziałem kierownika budowy, mistrza budowlanego i brygadzisty użytkującego. 6. OBMIAR ROBÓT Jednostką obmiarową robót związanych z wykonaniem rusztowania jest metr kwadratowy. 7. ODBIÓR ROBÓT 7.1. Wymagania ogólne Montaż uznaje się za wykonany, jeżeli wszystkie wyniki badań przeprowadzonych przy odbiorach okazały się zgodne z wymaganiami zawartymi w pkt. 6. W przypadku, gdy wykonanie choć jednego elementu montażu okazało się niezgodne z wymaganiami, roboty uznaje się za niezgodne z dokumentacją projektową i Wykonawca montażu zobowiązany jest doprowadzić roboty do zgodności z wymaganiami i przedstawić je do ponownego odbioru. Dodatkowe roboty w opisanej wyżej sytuacji nie podlegają zapłacie.

15 15 8. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstaw płatności podano w pkt. 9 Wymagania ogólne specyfikacji technicznej. Cena 1metra kwadratowego [m 2 ] wykonania montażu obejmuje: wszelkie prace pomiarowe, załadowanie, dowóz i wywiezienie rusztowania, montaż i demontaż rusztowania; przeprowadzenie wymaganych pomiarów i odbiorów; wykonanie odpowiedniego zabezpieczenia prac; 9. PRZEPISY ZWIĄZANE PN-96/M : Rusztowania stojące metalowe robocze. Określenia, podział i główne parametry PN-96/M : Rusztowania stojące metalowe robocze. Rusztowania ramowe. PN-EN 74-1:2006: Złącza, sworznie centrujące i podstawki stosowane w deskowaniach i rusztowaniach część pierwsza Złącza do rur. Wymagania i metody badań. Antoni Cieśla.
