1 PL Instrukcja monta u Kable grzejne z samoczynnym ograniczaniem mocy (samoreguluj¹ce) devi-iceguard, devi-pipeguard, devi-hotwatt do ochrony przed zamarzaniem i do podtrzymywania temperatury cieczy 1 Ž

2 2

3 Spis treœci Kable grzejne z samoczynnym ograniczaniem mocy Dane techniczne kabli Ochrona dachów przed zamarzaniem Zabezpieczanie rur przed zamarzaniem Zastosowania Ogólna instrukcja monta u Zale noœæ maksymalnej d³ugoœci kabla od temperatury otoczenia Kable devi-iceguard i devipipeguard Przechowywanie / przygotowanie do monta u Monta Kabel devi-hotwatt Sterowanie kablami zujniki i inne akcesoria 3

4 Kable devi-iceguard, devi-pipeguard i devi-hotwatt Kable Ž z samoczynnym ograniczaniem mocy (kable samoreguluj¹ce) s¹ stosowane g³ównie do roztapiania œniegu i lodu na dachach budynków, w rynnach i w rurach spustowych, do ochrony rur przed zamarzaniem i do podtrzymywania temperatury cieczy w rurach. Dostêpne s¹ cztery rodzaje kabli z samoczynn¹ regulacj¹ temperatury. Kable grzejne z samoczynnym ograniczaniem mocy Kable grzejne z samoczynnym ograniczaniem mocy s¹ zbudowane z dwóch przewodów miedzianych, miêdzy którymi znajduje siê element oporowy o rezystancji zale nej od temperatury. Po pod³¹czeniu koñcówek kabla do sieci zasilaj¹cej pr¹d przep³ywa przez element oporowy, który rozgrzewa siê. Samoregulacja polega na tym, e w miarê wzrostu temperatury rezystancja elementu grzejnego roœnie, dziêki czemu spada wartoœæ natê enia p³yn¹cego pr¹du i tym samym zmniejsza siê iloœæ mocy wydzielonej na kablu oraz jego temperatura. Ka dy z nich charakteryzuje siê innymi cechami, zale nie od przewidzianego zastosowania. Zastosowania te omówiono w dalszej czêœci niniejszej instrukcji. Dodatkowe informacje dotycz¹ce zastosowañ samoreguluj¹cych kabli grzejnych lub innych kabli Ž mo na znaleÿæ w Instrukcjach monta u dla poszczególnych typów kabli. Regulacja temperatury kabla odbywa siê na ca³ej jego d³ugoœci, zale nie od temperatury otoczenia. W miarê wzrostu temperatury otoczenia, moc grzewcza kabla maleje. Dziêki samoregulacji mo na unikn¹æ miejscowego przegrzewania siê kabla, nawet jeœli dwa kable siê krzy uj¹ lub stykaj¹ ze sob¹. Ze wzglêdu na to, e w kablach samoreguluj¹cych przy wysokich temperaturach zawsze wystêpuj¹ straty pr¹du, zaleca siê pod³¹czyæ kabel do zasilania przez termostat, aby dop³yw pr¹du by³ odcinany, jeœli ogrzewanie nie jest potrzebne. Element grzejny kabla jest zasilany równolegle, dziêki czemu kabel mo na skróciæ w dowolnym miejscu. W ten sposób upraszcza siê planowanie i wykonanie instalacji. Zewnêtrzna izolacja PV Ekran miedziany Przewód zasilaj¹cy (Ø 1,3 mm 2 ). Izolacja poliolefinowa Element grzejny z samoczynn¹ regulacj¹ mocy 4

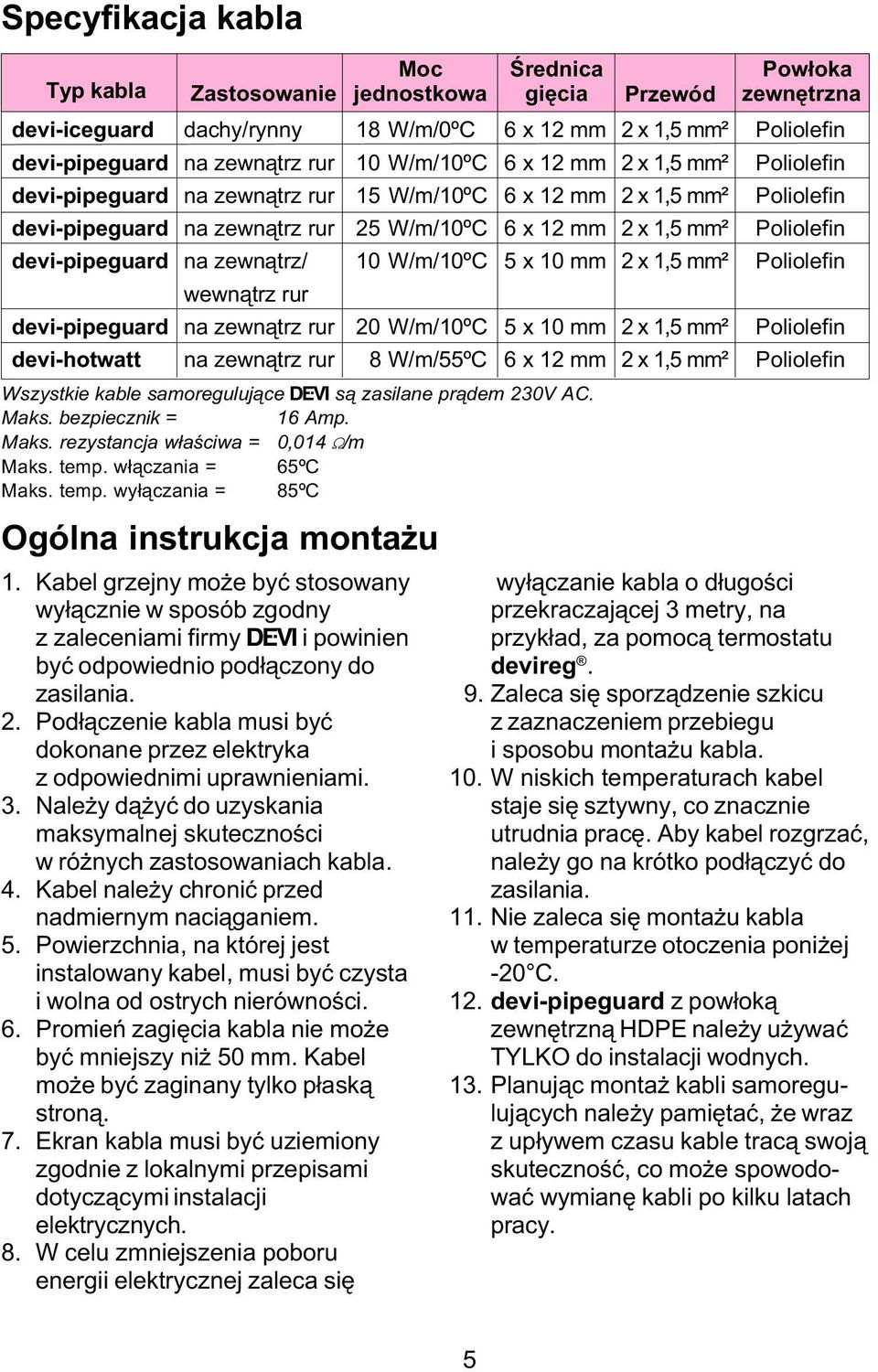

5 Specyfikacja kabla Ogólna instrukcja monta u Kabel grzejny mo e byæ stosowany wy³¹cznie w sposób zgodny z zaleceniami firmy Ž i powinien byæ odpowiednio pod³¹czony do zasilania. Pod³¹czenie kabla musi byæ dokonane przez elektryka z odpowiednimi uprawnieniami. Nale y d¹ yæ do uzyskania maksymalnej skutecznoœci w ró nych zastosowaniach kabla. Kabel nale y chroniæ przed nadmiernym naci¹ganiem. Powierzchnia, na której jest instalowany kabel, musi byæ czysta i wolna od ostrych nierównoœci. Promieñ zagiêcia kabla nie mo e byæ mniejszy ni 50 mm. Kabel mo e byæ zaginany tylko p³ask¹ stron¹. Ekran kabla musi byæ uziemiony zgodnie z lokalnymi przepisami dotycz¹cymi instalacji elektrycznych. W celu zmniejszenia poboru energii elektrycznej zaleca siê Moc jednostkowa Œrednica giêcia Typ kabla Zastosowanie Przewód devi-iceguard dachy/rynny 18 W/m/0º 6 x 12 mm 2 x 1,5 mm² devi-pipeguard na zewn¹trz rur 10 W/m/10º 6 x 12 mm 2 x 1,5 mm² devi-pipeguard na zewn¹trz rur 15 W/m/10º 6 x 12 mm 2 x 1,5 mm² devi-pipeguard na zewn¹trz rur 25 W/m/10º 6 x 12 mm 2 x 1,5 mm² devi-pipeguard na zewn¹trz/ 10 W/m/10º 5 x 10 mm 2 x 1,5 mm² wewn¹trz rur devi-pipeguard na zewn¹trz rur 20 W/m/10º 5 x 10 mm 2 x 1,5 mm² devi-hotwatt na zewn¹trz rur 8 W/m/55º 6 x 12 mm 2 x 1,5 mm² Wszystkie kable samoreguluj¹ce Ž s¹ zasilane pr¹dem 230V. Maks. bezpiecznik =16 mp. Maks. rezystancja w³aœciwa =0,014 ê/m Maks. temp. w³¹czania = 65º Maks. temp. wy³¹czania = 85º Pow³oka zewnêtrzna Poliolefin Poliolefin Poliolefin Poliolefin Poliolefin Poliolefin Poliolefin wy³¹czanie kabla o d³ugoœci przekraczaj¹cej 3 metry, na przyk³ad, za pomoc¹ termostatu devireg. Zaleca siê sporz¹dzenie szkicu z zaznaczeniem przebiegu i sposobu monta u kabla. W niskich temperaturach kabel staje siê sztywny, co znacznie utrudnia pracê. by kabel rozgrzaæ, nale y go na krótko pod³¹czyæ do zasilania. Nie zaleca siê monta u kabla w temperaturze otoczenia poni ej -20. devi-pipeguard z pow³ok¹ zewnêtrzn¹ HDPE nale y u ywaæ TYLKO do instalacji wodnych. Planuj¹c monta kabli samoreguluj¹cych nale y pamiêtaæ, e wraz z up³ywem czasu kable trac¹ swoj¹ skutecznoœæ, co mo e spowodowaæ wymianê kabli po kilku latach pracy. 5

6 Maksymalna d³ugoœæ kabla w ró nych temperaturach otoczenia Temperatura otoczenia -20º -10º 0º +10º 10 W/m ezpiecznik 10 m W/m ezpiecznik W/m ezpiecznik Maksymalna d³ugoœæ kabla przy napiêciu 230 V m m Podane maksymalne d³ugoœci kabli zale ¹ nie tylko od zu ycia energii w warunkach normalnych, ale g³ównie od poboru mocy w chwili w³¹czania zasilania, kiedy wartoœæ pr¹du mo e byæ nawet 1,8 raza wiêksza od wartoœci pr¹du w czasie normalnej pracy m m m W/m ezpiecznik 10 m m = 10 W/m przy 10º = 15 W/m przy 10º = 18 W/m przy 0º = 25 W/m przy 10º = 8 W/m przy 55º Emisja ciep³a W/m º -20º 0º +20º +40º +60º Temperatura rury º

7 Kable devi-iceguard i devi-pipeguard Wiele budynków nie jest wystarczaj¹co zabezpieczonych przed mrozem. Na zamarzanie najbardziej s¹ nara one rynny, rury spustowe i inne rury, a w szczególnoœci rury kanalizacyjne. Za pomoc¹ kabli devi-pipeguard i devi-iceguard mo na w prosty sposób wykonaæ wydajn¹ ochronê przeciw zamarzaniu. Kabel grzejny mo na przycinaæ w miejscu monta u. Kable devi-pipeguard i deviiceguard s¹ kablami samoczynnie ograniczaj¹cymi moc (samoreguluj¹cymi), co oznacza, e nagrzewaj¹ siê tylko wtedy, kiedy jest taka potrzeba. Kabel devi-iceguard stanowi zabezpieczenie przed tworzeniem siê korków lodowych w rynnach dachowych. - Zapobiega szkodom spowodowanym nag³ym topnieniem du ych iloœci œniegu lub lodu. - Uniemo liwia powstawanie sopli. - Usuwa zagro enie dla pieszych. - Eliminuje koniecznoœæ napraw dachu po sezonie zimowym. Kabel devi-pipeguard zosta³ opracowany specjalnie z myœl¹ o ochronie rur przed zamarzaniem. Zewnêtrzna pow³oka poliolefinowa jest bardzo odporna na agresywne warunki œrodowiska i na korozjê, s³u y tak e jako ochrona przed wp³ywami mechanicznymi. Kabel devi-pipeguard gwarantuje sta³y przep³yw cieczy w rurach. - Uniemo liwia twardnienie w rurach produktów zawieraj¹cych t³uszcz. - Rury w systemach zraszaczowych s¹ zawsze dro ne i wolne od lodu. - devi-pipeguard z pow³ok¹ zewnêtrzn¹ polietylenow¹ zapewnia sta³e kr¹ enie wody w instalacjach wodnych. P (W/m) 7 Rynna na dachu mokrym Rynna na dachu suchym T (º)

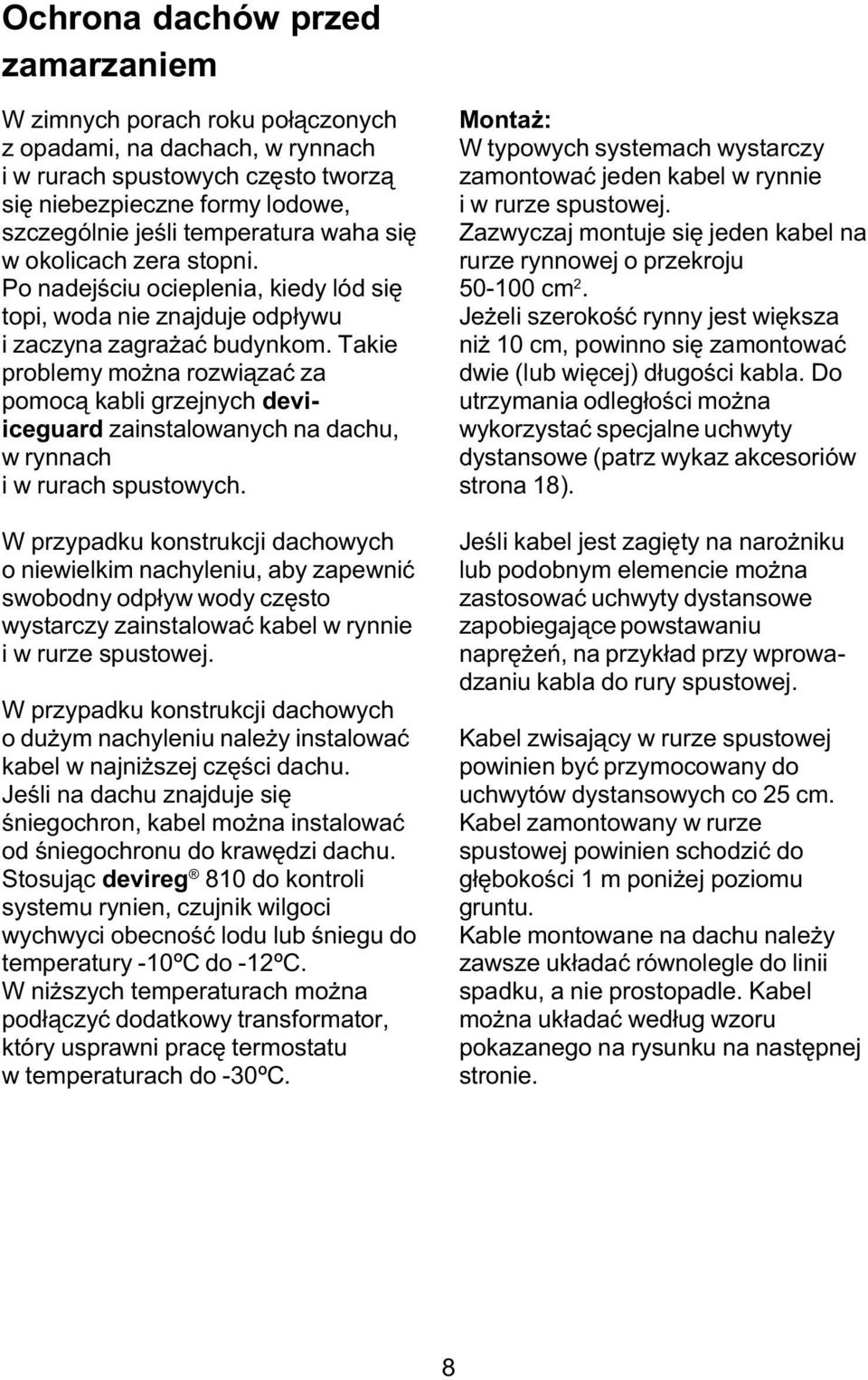

8 Ochrona dachów przed zamarzaniem W zimnych porach roku po³¹czonych z opadami, na dachach, w rynnach i w rurach spustowych czêsto tworz¹ siê niebezpieczne formy lodowe, szczególnie jeœli temperatura waha siê w okolicach zera stopni. Po nadejœciu ocieplenia, kiedy lód siê topi, woda nie znajduje odp³ywu i zaczyna zagra aæ budynkom. Takie problemy mo na rozwi¹zaæ za pomoc¹ kabli grzejnych deviiceguard zainstalowanych na dachu, w rynnach i w rurach spustowych. W przypadku konstrukcji dachowych o niewielkim nachyleniu, aby zapewniæ swobodny odp³yw wody czêsto wystarczy zainstalowaæ kabel w rynnie i w rurze spustowej. W przypadku konstrukcji dachowych o du ym nachyleniu nale y instalowaæ kabel w najni szej czêœci dachu. Jeœli na dachu znajduje siê œniegochron, kabel mo na instalowaæ od œniegochronu do krawêdzi dachu. Stosuj¹c devireg 810 do kontroli systemu rynien, czujnik wilgoci wychwyci obecnoœæ lodu lub œniegu do temperatury -10º do -12º. W ni szych temperaturach mo na pod³¹czyæ dodatkowy transformator, który usprawni pracê termostatu w temperaturach do -30º. Monta : W typowych systemach wystarczy zamontowaæ jeden kabel w rynnie i w rurze spustowej. Zazwyczaj montuje siê jeden kabel na rurze rynnowej o przekroju cm 2. Je eli szerokoœæ rynny jest wiêksza ni 10 cm, powinno siê zamontowaæ dwie (lub wiêcej) d³ugoœci kabla. Do utrzymania odleg³oœci mo na wykorzystaæ specjalne uchwyty dystansowe (patrz wykaz akcesoriów strona 18). Jeœli kabel jest zagiêty na naro niku lub podobnym elemencie mo na zastosowaæ uchwyty dystansowe zapobiegaj¹ce powstawaniu naprê eñ, na przyk³ad przy wprowadzaniu kabla do rury spustowej. Kabel zwisaj¹cy w rurze spustowej powinien byæ przymocowany do uchwytów dystansowych co 25 cm. Kabel zamontowany w rurze spustowej powinien schodziæ do g³êbokoœci 1 m poni ej poziomu gruntu. Kable montowane na dachu nale y zawsze uk³adaæ równolegle do linii spadku, a nie prostopadle. Kabel mo na uk³adaæ wed³ug wzoru pokazanego na rysunku na nastêpnej stronie. 8

9 Uchwyty dystansowe Uchwyty dystansowe devi-iceguard zujnik wilgoci i/lub temperatury Termostat Napiêcie zasilania 230 V pr¹du przemiennego Puszka po³¹czeniowa Uchwyty dystansowe 9

10 Zabezpieczenie rur przed zamarzaniem Tabela pomocna przy wyborze kabla s³u ¹cego do zabezpieczania rur przed zamarzaniem. Ochrona przed zamarzaniem: +5º Dt Izolacja 25º 25º 25º 25º 25º 25º 25º (0,035 W/m²Kº) 10 mm 15 mm 20 mm 25 mm 30 mm 40 mm 50 mm do 20 ¾" 25 1" 40 1¼" 50 1½" = devi-pipeguard 10 = devi-pipeguard 15 = devi-pipeguard 25 = nale y zastosowaæ lepsz¹ izolacjê termiczn¹ rury, lub u yæ wiêcej kabli (patrz: tabela na stronie 11) Œrednica rury: mm /"cale 65 2" 80 2½" 90 3" 100 4" 125 5" 150 6" 200 8" " Ochrona przed zamarzaniem: +5º Temperatura otoczenia: -20º Dt = +5º do -20º = 25º Maks. prêdkoœæ wiatru 10 m/s Monta na rurach Kabel w izolacji poliolefinowej - Kabel devi-pipeguard montowany na rurach mo e byæ mocowany przy pomocy taœmy aluminiowej. Zaleca siê tak e, aby ca³y kabel by³ pokryty foli¹ aluminiow¹, co znacznie u³atwia rozprowadzanie ciep³a. - W przypadku rur plastikowych nale y po³o yæ warstwê folii tak e miêdzy kablem i rur¹. - Kabel powinien byæ u³o ony w dolnej czêœci rury, a rura z kablem powinna byæ zaizolowana w celu zmniejszenia strat ciep³a. Monta w rurach Kabel w izolacji polietylenowej Instalacja kabla devi-pipeguard wewn¹trz rury jest rozwi¹zaniem najbardziej ekonomicznym, poniewa kabel ma bezpoœredni kontakt z ciecz¹, która ma byæ podgrzewana. - Nale y pamiêtaæ, e kabel instalowany w rurze MUSI byæ pod³¹czony przez wy³¹cznik ró nicowopr¹dowy oraz, e kabel musi daæ siê od³¹czyæ. - NIE instalowaæ kabla w kurkach i zaworach. Na rurach ogrzewanych kablem elektrycznym nale y umieœciæ wyraÿne ostrze enie np. jak na rysunku obok. 10 UWG! KEL GRZEJNY POD NPIÊIEM 220 V

11 Zabezpieczenie rur przed zamarzaniem Tabela strat ciep³a w rurach Œrednica rury (") (mm) Dt (ºK) 10 mm Izolacja (0,035 W/m²Kº) 20 mm Izolacja (0,035 W/m²Kº) 30 mm Izolacja (0,035 W/m²Kº) 40 mm Izolacja (0,035 W/m²Kº) 20º 30º 40º 60º 20º 30º 40º 60º 20º 30º 40º 60º 20º 30º 40º 60º ½ 15 7,2 10,7 14,3 21,5 4,6 6,8 9,1 13,6 3,6 5,4 7,3 10,9 3,1 4,7 6,2 9,4 ¾ 20 8,4 12,6 16,8 24,2 5,3 7,9 10,6 15,7 4,1 6,1 8,3 12,4 3,5 5,3 7,1 10, ,1 9,1 12,2 18,2 4,7 7,1 9,5 14, ,9 12 1¼ 32 1½ ½ Jednostkowe straty ciep³a (W/m) ,2 10,8 14,4 21,6 5,5 8,2 10,9 16,4 4,6 6,8 9,1 13,7 13,4 20,2 26,8 40,2 7,9 11,9 15,8 23, ,9 7, ,9 16,2 24,4 32,5 48,7 9,4 14,2 18,8 28,2 7 10, ,8 8,6 11,5 17, Przyk³adowa instalacja Kabel grzejny devi-pipeguard pêtla z przewodu lub taœmy taœma aluminiowa puszka po³¹czeniowa z koñcówkami kabla uchwyt do puszki po³¹czeniowej puszka przy³¹czowo-rozdzielcza miejsce wprowadzenia kabla pod izolacjê tekst ostrzegawczy Termostat zasilanie pr¹dem przemiennym 230V 11

12 Przechowywanie / Przygotowanie do monta u Przechowywanie kabli Kable i z³¹czki powinny byæ przechowywane w czystym i suchym pomieszczeniu. W czasie przechowywania unikaæ kontaktu kabla z chemikaliami i substancjami ropopochodnymi. Nie poddawaæ kabla naprê eniom mechanicznym. Temperatura przechowywania nie mo e spaœæ poni ej -40, ani nie mo e przekroczyæ +60. Jeœli kable i z³¹czki s¹ przechowywane w wilgotnych pomieszczeniach lub na miejscu budowy, nale y je chroniæ przed wilgoci¹, nawet jeœli przechowywanie w wilgotnych warunkach trwa krótko (np. w czasie instalowania puszki przy³¹czowej). Przygotowanie do monta u Harmonogram Monta ogrzewania elektrycznego musi byæ skoordynowany z innymi pracami instalacyjnymi, w szczególnoœci z instalacj¹ wodn¹ i kanalizacyjn¹, elektryczn¹ i izolacj¹ ciepln¹. Instalacja rur musi byæ zakoñczona. Przed monta em ogrzewania elektrycznego nale y zakoñczyæ testy ciœnieniowe i kontrolê materia³u. Kontrola przed monta em ezpoœrednio przed rozpoczêciem monta u nale y zmierzyæ rezystancjê izolacji kabla. Sprawdziæ, czy w miejscu monta u zgromadzono wszystkie niezbêdne materia³y. Sprawdziæ, czy oznaczenia typu kabla i jego akcesoria s¹ zgodne z przewidzianymi w projekcie. Usun¹æ wszystkie ostre krawêdzie i nierównoœci na rurach, aby kabel nie uleg³ uszkodzeniu. Rury lub zbiorniki malowane musz¹ przed monta em kabla ca³kowicie wyschn¹æ. 12

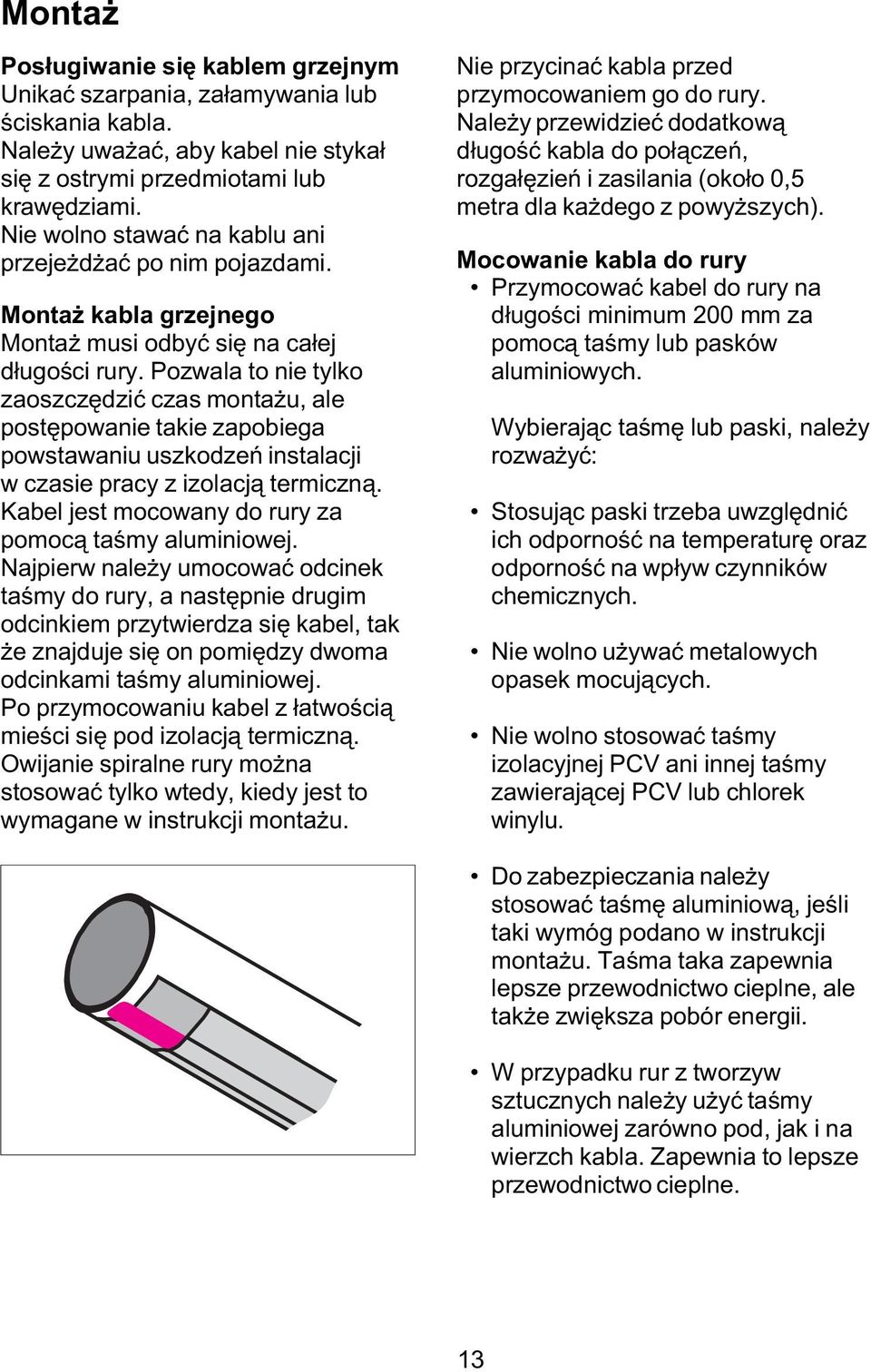

13 Monta Pos³ugiwanie siê kablem grzejnym Unikaæ szarpania, za³amywania lub œciskania kabla. Nale y uwa aæ, aby kabel nie styka³ siê z ostrymi przedmiotami lub krawêdziami. Nie wolno stawaæ na kablu ani przeje d aæ po nim pojazdami. Monta kabla grzejnego Monta musi odbyæ siê na ca³ej d³ugoœci rury. Pozwala to nie tylko zaoszczêdziæ czas monta u, ale postêpowanie takie zapobiega powstawaniu uszkodzeñ instalacji w czasie pracy z izolacj¹ termiczn¹. Kabel jest mocowany do rury za pomoc¹ taœmy aluminiowej. Najpierw nale y umocowaæ odcinek taœmy do rury, a nastêpnie drugim odcinkiem przytwierdza siê kabel, tak e znajduje siê on pomiêdzy dwoma odcinkami taœmy aluminiowej. Po przymocowaniu kabel z ³atwoœci¹ mieœci siê pod izolacj¹ termiczn¹. Owijanie spiralne rury mo na stosowaæ tylko wtedy, kiedy jest to wymagane w instrukcji monta u. Nie przycinaæ kabla przed przymocowaniem go do rury. Nale y przewidzieæ dodatkow¹ d³ugoœæ kabla do po³¹czeñ, rozga³êzieñ i zasilania (oko³o 0,5 metra dla ka dego z powy szych). Mocowanie kabla do rury Przymocowaæ kabel do rury na d³ugoœci minimum 200 mm za pomoc¹ taœmy lub pasków aluminiowych. Wybieraj¹c taœmê lub paski, nale y rozwa yæ: Stosuj¹c paski trzeba uwzglêdniæ ich odpornoœæ na temperaturê oraz odpornoœæ na wp³yw czynników chemicznych. Nie wolno u ywaæ metalowych opasek mocuj¹cych. Nie wolno stosowaæ taœmy izolacyjnej PV ani innej taœmy zawieraj¹cej PV lub chlorek winylu. Do zabezpieczania nale y stosowaæ taœmê aluminiow¹, jeœli taki wymóg podano w instrukcji monta u. Taœma taka zapewnia lepsze przewodnictwo cieplne, ale tak e zwiêksza pobór energii. W przypadku rur z tworzyw sztucznych nale y u yæ taœmy aluminiowej zarówno pod, jak i na wierzch kabla. Zapewnia to lepsze przewodnictwo cieplne. 13

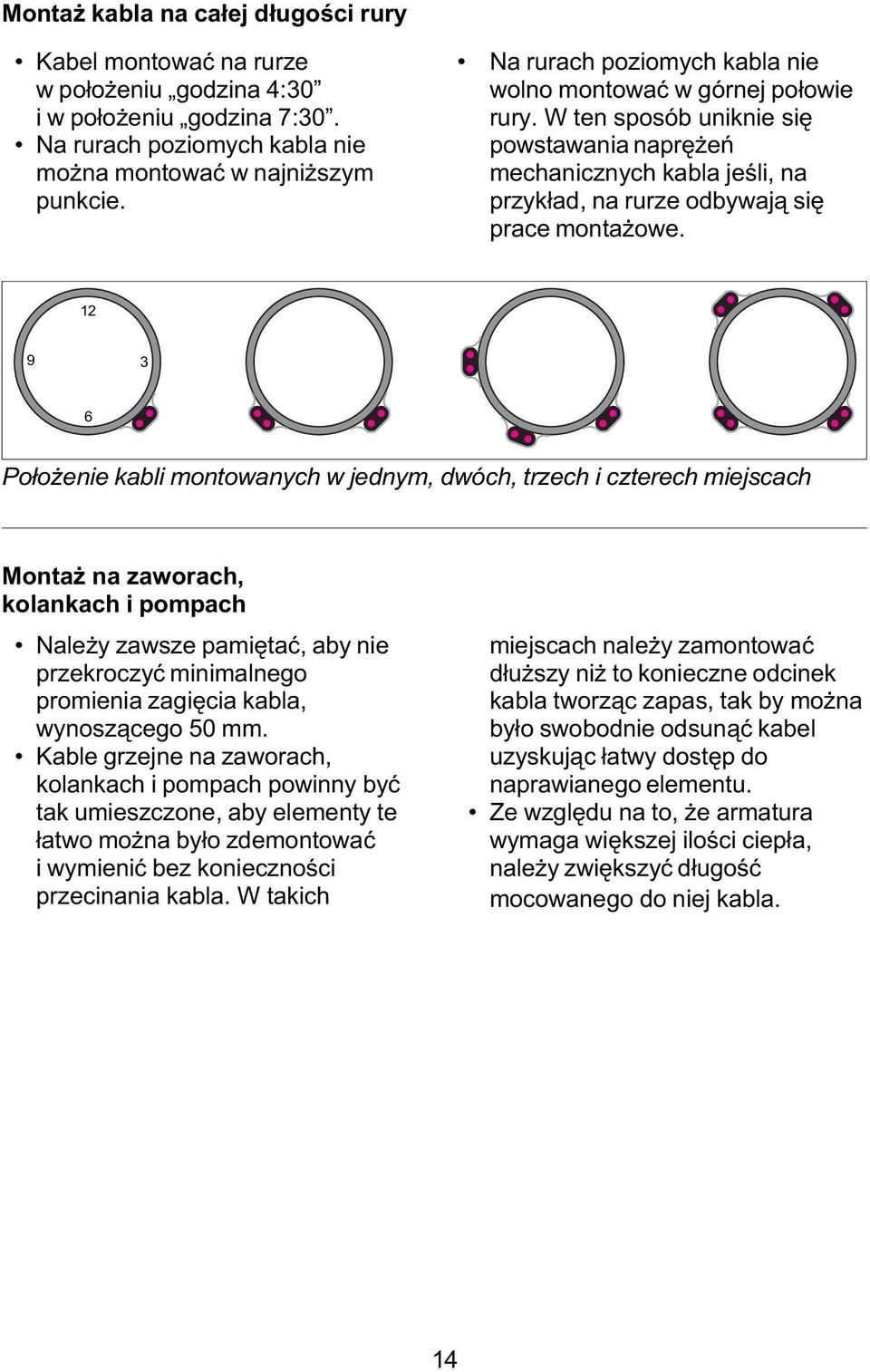

14 Monta kabla na ca³ej d³ugoœci rury Kabel montowaæ na rurze w po³o eniu godzina 4:30 i w po³o eniu godzina 7:30. Na rurach poziomych kabla nie mo na montowaæ w najni szym punkcie. Na rurach poziomych kabla nie wolno montowaæ w górnej po³owie rury. W ten sposób uniknie siê powstawania naprê eñ mechanicznych kabla jeœli, na przyk³ad, na rurze odbywaj¹ siê prace monta owe Po³o enie kabli montowanych w jednym, dwóch, trzech i czterech miejscach Monta na zaworach, kolankach i pompach Nale y zawsze pamiêtaæ, aby nie przekroczyæ minimalnego promienia zagiêcia kabla, wynosz¹cego 50 mm. Kable grzejne na zaworach, kolankach i pompach powinny byæ tak umieszczone, aby elementy te ³atwo mo na by³o zdemontowaæ i wymieniæ bez koniecznoœci przecinania kabla. W takich miejscach nale y zamontowaæ d³u szy ni to konieczne odcinek kabla tworz¹c zapas, tak by mo na by³o swobodnie odsun¹æ kabel uzyskuj¹c ³atwy dostêp do naprawianego elementu. Ze wzglêdu na to, e armatura wymaga wiêkszej iloœci ciep³a, nale y zwiêkszyæ d³ugoœæ mocowanego do niej kabla. 14

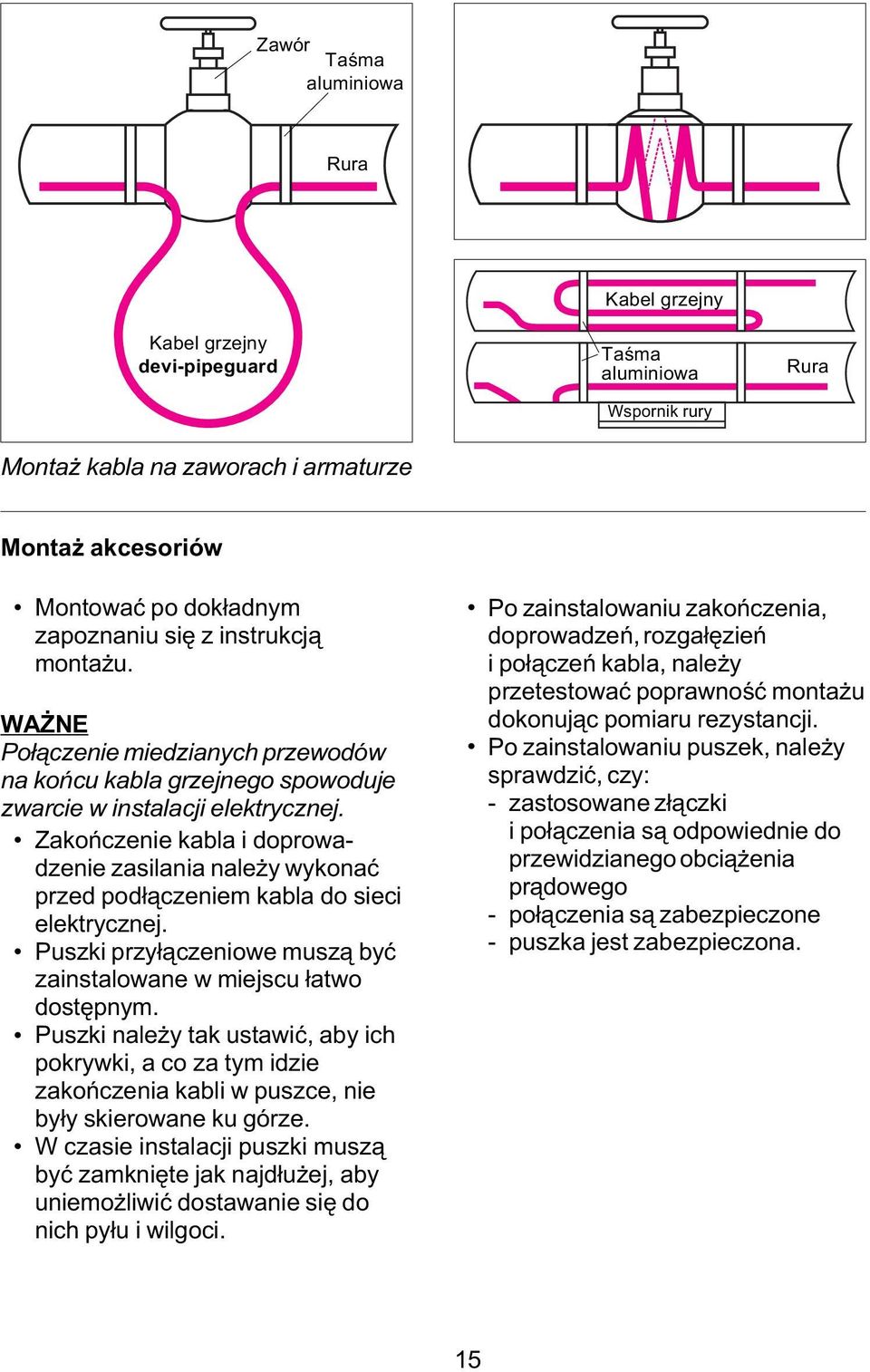

15 Zawór Taœma aluminiowa Rura Kabel grzejny devi-pipeguard Kabel grzejny Taœma aluminiowa Wspornik rury Rura Monta kabla na zaworach i armaturze Monta akcesoriów Montowaæ po dok³adnym zapoznaniu siê z instrukcj¹ monta u. W NE Po³¹czenie miedzianych przewodów na koñcu kabla grzejnego spowoduje zwarcie w instalacji elektrycznej. Zakoñczenie kabla i doprowadzenie zasilania nale y wykonaæ przed pod³¹czeniem kabla do sieci elektrycznej. Puszki przy³¹czeniowe musz¹ byæ zainstalowane w miejscu ³atwo dostêpnym. Puszki nale y tak ustawiæ, aby ich pokrywki, a co za tym idzie zakoñczenia kabli w puszce, nie by³y skierowane ku górze. W czasie instalacji puszki musz¹ byæ zamkniête jak najd³u ej, aby uniemo liwiæ dostawanie siê do nich py³u i wilgoci. Po zainstalowaniu zakoñczenia, doprowadzeñ, rozga³êzieñ i po³¹czeñ kabla, nale y przetestowaæ poprawnoœæ monta u dokonuj¹c pomiaru rezystancji. Po zainstalowaniu puszek, nale y sprawdziæ, czy: - zastosowane z³¹czki i po³¹czenia s¹ odpowiednie do przewidzianego obci¹ enia pr¹dowego - po³¹czenia s¹ zabezpieczone - puszka jest zabezpieczona. 15

16 Kabel devi-hotwatt Komfortowe podtrzymywanie temperatury ciep³ej wody za pomoc¹ samoreguluj¹cych kabli grzejnych devi-hotwatt. W tradycyjnych instalacjach wodoci¹gowych natychmiastowy dostêp do ciep³ej wody w kranie jest mo liwy tylko wtedy, gdy istnieje dodatkowy obwód cyrkulacyjny wody. Takie rozwi¹zanie ma kilka wad, m.in. szum i szybsze zu ycie rur. Kabel devi-hotwatt umo liwia ekonomiczne i ³atwe projektowanie instalacji z ciep³¹ wod¹. o umo liwia devi-hotwatt? Przede wszystkim du e oszczêdnoœci, bo obwód cyrkulacyjny jest zbêdny. Pozwala wyeliminowaæ dodatkowe pompy i rury. Instalacja nie zajmuje wiele miejsca. Jest to rozwi¹zanie ekonomiczne - do podtrzymania temperatury wody pobór energii jest niewielki. Zapewnia automatyczn¹ kompensacjê strat ciep³a wystêpuj¹cych w rurze. Prosta obs³uga: - kabel devi-hotwatt jest przycinany w miejscu instalacji i mocowany bezpoœrednio do rury - systemy pracuj¹ce z kablem devi-hotwatt s¹ ³atwe w rozbudowie - nie wykorzystywane fragmenty instalacji mo na od³¹czaæ od zasilania. iep³a woda pojawia siê natychmiast dziêki czemu unika siê niepotrzebnego marnowania wody. Kabel devi-hotwatt utrzymuje temperaturê ciep³ej wody na poziomie oko³o 55, jeœli s¹ spe³nione warunki opisane na nastêpnej stronie. Kable devi-hotwatt MUSZ byæ pod³¹czane przez termostat z funkcj¹ ograniczania temperatury. 16

17 Warunki podane poni ej dotycz¹ kabla devi-hotwatt 55: Temperatura otoczenia = minimum 18 Rura = miedziana lub ze stali cynkowanej Izolacja = 0,035W/m 2. Zgodnie z przepisami dotycz¹cymi systemów grzewczych, gruboœæ izolacji 100%K. Jeœli wystêpuj¹ inne warunki, na przyk³ad inna temperatura zewnêtrzna lub rury wykonane s¹ z innego materia³u, firma Ž zawsze s³u y porad¹ i pomoc¹. Obliczanie d³ugoœci kabla D³ugoœæ ogrzewanej rury + iloœæ pod³¹czeñ 0,3 metra kabla grzejnego + iloœæ elementów dodatkowych 0,5 metra kabla grzejnego + iloœæ rozga³êzieñ 1 metr kabla grzejnego + d³ugoœæ kabla na kolankach, przed³u eniach rur itp. = D³ugoœæ kabla w metrach Œrednica rury a gruboœæ izolacji mm cale mm 15 ½" ¾" " 1¼" minimalna gruboœæ izolacji ½" " ½" 65 Instalacja Nale y przestrzegaæ wymagania norm i przepisów IEE dotycz¹cych po³¹czeñ elektrycznych. Zaleca siê stosowanie wy³¹cznika ró nicowo-pr¹dowego 30 m. Do jednego takiego wy³¹cznika mo na pod³¹czyæ maksymalnie 500 metrów kabla grzejnego. Pojemnoœciowe straty pr¹du wynosz¹ oko³o 30 m na kilometr kabla grzejnego. Maksymalna d³ugoœæ kabla devi-hotwat 55: przy 10 - maks. 55 metrów kabla grzejnego przy 16 - maks. 90 metrów kabla grzejnego 17

18 Kontrola Ze wzglêdu na to, e samoreguluj¹ce kable grzejne zawsze pobieraj¹ pewne iloœci pr¹du, zaleca siê stosowanie termostatu, który od³¹czy kabel w okresach, gdy ogrzewanie jest niepotrzebne, tym samym oszczêdzaj¹c pr¹d. Optymalne sterowanie prac¹ kabli grzejnych osi¹ga siê stosuj¹c termostaty elektroniczne devireg. Gwarantuj¹ one szybk¹ i dok³adn¹ regulacjê, s¹ przy tym ekonomiczne i proste w u yciu. U ytkownik ma do wyboru ca³y szereg termostatów devireg, zale nie od wymagañ konkretnej instalacji. Termostaty Typ Monta Zakres temp. Szyna DIN -10º - +10º +5º - +45º +15º - +30º Szyna DIN -10º - 50º Na zewn¹trz, kroploszczelna -10º - 50º obudowa (IP44) Szyna DIN -15º - +5º Minimalna regulacja temp. Histereza zujnik -10º - +5º 0,4º 0,4º 0,4º 0,2º - 6º 0,4º temperatury temperatury wbudowany temperatury temperatury wilg. i temp. arwa szara szara szara szara jasnobia³a szara devireg 316 devireg 330 devireg 610 devireg 810 devitime 301 Ochrona dachów, rynien i rur spustowych Ochrona rur i rur z ciep³¹ wod¹ Ochrona rur Ochrona rynien i rur spustowych Elektroniczny zegar steruj¹cy zujniki i inne akcesoria - zujnik temperatury 2.5 m, 6 m i 10 m (devireg 330, 316, 610) - zujnik temperatury do rynny 15 m (devireg 810) - zujnik wilgoci do rynny 15 m (devireg 810) - Elektroniczny zegar steruj¹cy devitime Taœma aluminiowa w rolkach 38 mm x 50 m z napisem WRNING - Uchwyty dystansowe - Zestaw przy³¹czeniowy do skrzynki przy³¹czowej, zawiera zakoñczenie kabla - Zestaw przy³¹czeniowy do koñcówki zasilaj¹cej, zawiera zakoñczenie kabla - Zestaw monta owy dla dwóch kabli grzejnych - Uszczelki do d³awików kablowych, zestaw specjalny dla PG Zestaw przy³¹czeniowy deviclick DH 100 dla jednego kabla grzejnego wraz ze z³¹czem i zakoñczeniem kabla Zestaw przy³¹czeniowy deviclick DH 102 dla dwóch kabli grzejnych wraz ze z³¹czem i zakoñczeniem kabla Zestaw przy³¹czeniowy deviclick DH 104 dla czterech kabli grzejnych wraz ze z³¹czem i zakoñczeniem kabla Zestaw monta owy deviclick 101 dla dwóch kabli grzejnych wraz z zakoñczeniem kabla Zestaw monta owy deviclick 103 dla trzech kabli grzejnych wraz z zakoñczeniem kabla Zestaw monta owy deviclick 105 do wykorzystania w po³¹czeniach w podzia³ach poziomych, wraz z zakoñczeniem kabla

19 19
