1 Przedsiębiorstwo Usługowo Handlowe EnergoKonsult mgr inŝ. Mieczysław Drwięga Koszalin tel Audyt energetyczny budynku Inwestor : Samodzielny Publiczny Zespół Zakładów Opieki Zdrowotnej Rodzaj robót: Termomodernizacja budynków szpitala w Gryficach Budynek magazynu odpadów medycznych. Adres obiektu : ulica : Niechorska 27 kod, miejscowość Gryfice województwo: zachodniopomorskie Wykonawca audytu : imię, nazwisko: Mieczysław Drwięga Data: Podpis : tytuł zawodowy: mgr inŝ. audytor energetyczny nr opracowania: B /2009

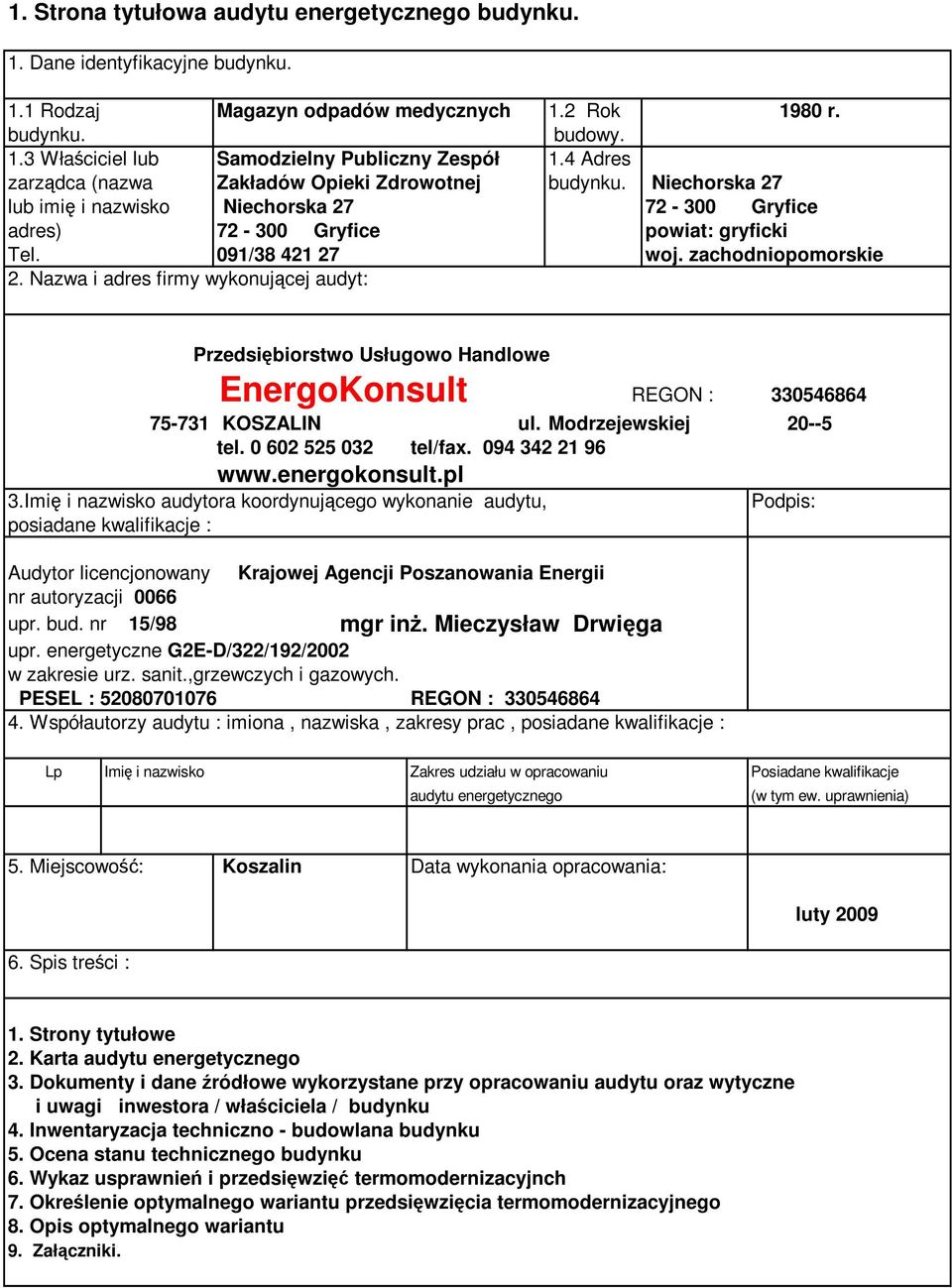

2 1. Strona tytułowa audytu energetycznego budynku. 1. Dane identyfikacyjne budynku. 1.1 Rodzaj Magazyn odpadów medycznych 1.2 Rok 1980 r. budynku. budowy. 1.3 Właściciel lub Samodzielny Publiczny Zespół 1.4 Adres zarządca (nazwa Zakładów Opieki Zdrowotnej budynku. Niechorska 27 lub imię i nazwisko Niechorska Gryfice adres) Gryfice powiat: gryficki Tel. 091/ woj. zachodniopomorskie 2. Nazwa i adres firmy wykonującej audyt: Przedsiębiorstwo Usługowo Handlowe EnergoKonsult REGON : KOSZALIN ul. Modrzejewskiej tel tel/fax Imię i nazwisko audytora koordynującego wykonanie audytu, Podpis: posiadane kwalifikacje : Audytor licencjonowany Krajowej Agencji Poszanowania Energii nr autoryzacji 0066 upr. bud. nr 15/98 mgr inŝ. Mieczysław Drwięga upr. energetyczne G2E-D/322/192/2002 w zakresie urz. sanit.,grzewczych i gazowych. PESEL : REGON : Współautorzy audytu : imiona, nazwiska, zakresy prac, posiadane kwalifikacje : Lp Imię i nazwisko Zakres udziału w opracowaniu Posiadane kwalifikacje audytu energetycznego (w tym ew. uprawnienia) 5. Miejscowość: Koszalin Data wykonania opracowania: 6. Spis treści : luty Strony tytułowe 2. Karta audytu energetycznego 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora / właściciela / budynku 4. Inwentaryzacja techniczno - budowlana budynku 5. Ocena stanu technicznego budynku 6. Wykaz usprawnień i przedsięwzięć termomodernizacyjnch 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Opis optymalnego wariantu 9. Załączniki.

3 2. Karta audytu energetycznego*. 1. Dane ogólne. 1. Konstrukcja / technologia budynku Konstrukcja tradycyjna murowa. 2. Liczba kondygnacji nadziemnych 1 3. Kubatura części ogrzewanej [m 3 ] Powierzchnia netto budynku [m 2 ] Powierzchnia uŝytkowa części mieszkalnej [m 2 ] 0 6. Powierzchnia uŝytkowa lokali uŝytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba mieszkań 0 8. Liczba osób uŝytkujących budynek średnio 1 9. Sposób przygotowania ciepłej wody uŝytkowej Indywidualnie, termy elektryczne 10. Rodzaj systemu ogrzewania budynku Centralnie, kotłownia gazowa. 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane. Stan przed Stan po [ W/(m2K)] termomodernizacją termomodernizacji 1 Ściany zewnętrzne [ W/(m 2 K)] 0,95 0,25 2 Stropodach [ W/(m 2 K)] 0,85 0,21 3 Podłoga na gruncie 1 [ W/(m 2 K)] 0,72 0,72 4 Posadzka na gruncie II [ W/(m 2 K)] 0,53 0,53 5 Okna [ W/(m 2 K)] 3,0/5,0 1,50 6 Drzwi / bramy [ W/(m 2 K)] 3,2/6,0 1,90 7 [ W/(m 2 K)] 3. Sprawności składowe systemu grzewczego. 1 Sprawność wytwarzania 1,00 1,00 2 Sprawność przesyłania 0,90 1,00 3 Sprawność regulacji 0,886 0,994 4 Sprawność wykorzystania 0,92 0,95 5 Uwzględnienie przerw na ogrzewania w okresie tygodnia 1,00 0,75 6 Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 0,91 4. Charakterystyka sytemu wentylacji 1 Rodzaj wentylacji / naturalna, sztuczna/ naturalna/mech. naturalna/mech. 2 Sposób doprowadzenia i odprowadzenia powietrza okna i drzwi zewn. okna i drzwi zewn. 3 Strumień powietrza wentylacyjnego [m3/h] Liczba wymian [1/h] Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu ogrzewania [kw] 15,2 5,2 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw] 0,1 0,1 Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku 3. (bez uwzględnienia sprawności systemu grzewczego i 122,3 49,4 przerw w ogrzewaniu) [GJ/rok] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku 4. z uwzględnieniem sprawności systemu grzewczego i 166,6 35,8 przerw w ogrzewaniu [GJ/rok] 5. Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu [GJ/rok] 1,1 1,1 Zmierzone zuŝycie ciepła na ogrzewanie przeliczone na warunki sezonu 6. standardowego i na przygotowanie cwu ( słuŝące do weryfikacji przyjętych brak pomiaru - składowych danych obliczeniowych bilansu ciepła ) Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku [GJ/rok] 7. w standardowym sezonie grzewczym bez uwzględnienia sprawności 67,4 27,3 systemu grzewczego i przerw w ogrzewaniu [kwh/m3rok]

4 Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku 8. w standardowym sezonie grzewczym z uwzględnieniem sprawności 91,8 19,7 systemu grzewczego i przerw w ogrzewaniu [kwh/m3rok] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku 9. w standardowym sezonie grzewczym z uwzględnieniem sprawności 385,6 82,8 systemu grzewczego i przerw w ogrzewaniu [kwh/m2rok] 6. Opłaty jednostkowe z podatkiem VAT ( obowiązujące w dniu sporządzenia audytu) 1. Opłata za 1 GJ na ogrzewanie** c.o. [zl/gj] 52,70 76,00 2. Opłata za 1 MW mocy zamówionej na ogrzewanie co na miesiąc*** [zł/mwm-c] 10983, ,00 3. Opłata za podgrzanie wody uŝytkowej** za 1 GJ lub 1 m3 [zł/gj] 52,70 76,00 4. Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc*** [zł/mwm-c] 10983, ,00 5. Opłata za ogrzanie 1 m2 pow. uŝytkowej Opłata abonamentowa / aktualnie nie występuje w taryfach / 7. Inne Nośnik ciepła zł/m3 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego. Planowana suma kredytu [zł] Miesięczna rata spłaty kredytu wraz z odsetkami [zł/mc] 680 Oprocentowanie kredytu [%] 12,53 Zmniejszenie zapotrzebowania na energię [%] 78,02 Okres kredytowania [lata] 10 Roczna oszczędność kosztów energii [zł/rok] 8213 * - dla budynku o mieszanej funkcji naleŝy podać dane oddzielnie dla kaŝdej części budynku ** - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** - stała opłata miesięczna związana z dystrybucją i przesyłem energii Uwaga: Stawki opłat za energię cieplną obliczono zgodnie z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY zał. 1 część 3 (Dz.U ) z uwzględnieniem cen za paliwo gazowe - według Taryfy PGNiG oraz taryfy ENERGA SA dla energii elektrycznej.

5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora Dokumentacja projektowa. Dokumentacja fotograficzna obiektu Stawki opłat za energię cieplną stosowane przez Inwestora Dokumentacja i podkłady z natury wykonane przez Wykonawcę. Inwentaryzacja elewacji wykonana przez Wykonawcę Istniejąca fragmentaryczna dokumentacja projektowa 3.2. Inne dokumenty. Karta danych do audytu energetycznego Zestawienie opłat i faktur za paliwo gazowe za rok 2008 (karta audytu energetycznego, zestawienie kosztów ogrzewania) Osoby udzielające informacji. Danuta Kowalewska - Z-ca Dyr. ds. techn. Waldemar Winturski - Gł. Energetyk 3.4. Data wizji lokalnej. Wizja lokalna r. Wizja lokalna r Wytyczne, sugestie, ograniczenia i uwagi Inwestora ( zleceniodawcy). ograniczenie kosztów ogrzewania budynku wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej oraz fundusze UE i EOG szczególny zakres termomodernizacji wg Inwestora: - ocieplenie ścian zewnętrznych i stropodachu budynku - wymiana okien i drzwi - modernizacja instalacji CO 3.6. Zadeklarowany przez Inwestora maksymalny wkład własny na pokrycie kosztów termomodernizacji. wkład własny Inwestora nie powinien przekroczyć sumy zł Normy i akty prawne. PN-EN-ISO-6946 : 2002 r. Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. PN-B : 1998r. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m3. PN-B : 2001 r. Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych. PN-ISO-9836 : 1997r. Właściwości uŝytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych.

6 PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. PN-82/B Temperatury obliczeniowe zewnętrzne. PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego. (Dz.U ) Ustawa z dnia 21 czerwca 2001 r o zmianie ustawy o wspieraniu przedsięwzięć termomodernizacyjnych ( DzU. nr 76/2001 poz. 808.) Rozporządzenia Ministra Infrastruktury z dnia 14 lutego 2008 r. w sprawie szczegółowego zakresu i formy audytu energetycznego ( Dz.U. nr 33/2008 poz. 195) Rozporządzenia Ministra Infrastruktury z dnia 14 lutego 2008 r. w sprawie weryfikacji audytu energetycznego ( Dz.U. nr 33/2008 poz. 196) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. z 15 czerwca 2002 Nr 75 poz. 690 z póŝn. zm. ). 4. Inwentaryzacja techniczno - budowlana budynku Ogólne dane o budynku Adres: Właściciel: Przeznaczenie budynku: Gryfice ul. Niechorska 27 Samodzielny Publiczny Zespół Zakładów Opieki Zdrowotnej Niechorska Gryfice Magazyn odpadów medycznych Rok budowy: 1980 r. Technologia: Konstrukcja tradycyjna murowa. Powierzchnia zabudowy: 137,8 m 2 Powierzchnia netto budynku: 125 m 2 Kubatura ogrzewana: 504 m 3 Współczynnik kształtu A/V 0,83 m 2 /m 3 Wysokość kondygnacji w świetle 3,5-5,0 m Liczba uŝytkowników 1

7 Liczba kondygnacji 1 Liczba klatek schodowych 0 Liczba mieszkań Szkic budynku. W załączeniu znajduje się przekrój budynku oraz rzut kondygnacji Opis techniczny podstawowych elementów budynku. Budynek magazynu odpadów medycznychi, o 1 kondygnacji nadziemnej, bez podpiwniczenia, zbudowany jest w technologii tradycyjnej murowej. Fundamenty są wykonane z betonu i Ŝelbetonu. Podłogi na gruncie betonowe, w części socjalnej pokryte PCV. Ściany zewnętrzne murowane z cegły kratówki lub ceramicznej o grubości 38 cm, z obustronnym otynkowaniem. Stropodach budynku pełny typu DZ 3 z ociepleniem styropianem o gr. 3 cm, pokryty papą na lepiku. Całość okien w pomieszczeniach uŝytkowych i komunikacji jest drewnianych lub stalowych, pojedynczo i podwójnie szklonych, o średnim stopniu zuŝycia. Wartość współczynnika przenikania okien stalowych ocenia się na U = 5,0 W/ (m2.k). Większość okien jest drewnianych o wsp. U = 3,0 W/m2deg. Drzwi zewnętrzne stalowe posiadają wsp. U = 6,0 W/m2deg a drewniane U = 3,2 W/m2deg. Szczegółowe dane na temat budowy poszczególnych przegród, ścian, stropów itp. są zamieszczone w części " Zestawienie przegród". Współczynniki przenikania U obliczono za pomocą programu OZC 3.0 autorstwa P. Wereszczyńskiego i zamieszczono w tabeli " Zestawienie przegród". 4.4 Charakterystyka energetyczna budynku. L.p. Rodzaj danych Dane w stanie istniejącym 1 Szczytowa moc cieplna (zapotrzebowanie na moc cieplną dla c.o.) qmoc = 15,2 KW 2 Zamówiona moc cieplna ( dla c.o.) qco = b.d kw Zamówiona moc cieplna ( dla c.w.u.) qcwu = b.d kw Zamówiona moc cieplna ( łącznie dla c.o. i c.w.u.) q = b.d kw 3 Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania QH 122,3 GJ 4 Wskaźnik sezonowego zapotrzebowania ciepła E= QH / V 67,4 kwh/m3a 5 Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzgl. sprawności systemu ogrzewania QS 167 GJ 6 Taryfa opłat ( z VAT): Opłata stała (za moc zamówioną + za przesył ) miesięcznie 10983,05 zł/mwm-c Opłata zmienna (za ciepło + za przesył) wg licznika 52,70 zł/gj Opłata za nośnik zł/m3 0,00 zł

8 4.5. Charakterystyka systemu ogrzewania l.p. Rodzaj danych Dane w stanie istniejącym 1 Typ instalacji Ciepło dostarczane z kotłowni gazowej wolnostojącej. Instalacja dwururowa z rozdziałem dolnym. 2 Parametry pracy instalacji 90/70 0C 3 Przewody w instalacji Stalowe, czarne, spawane, prowadzone po wierzchu, bez zaworów podpionowych. Instalacja c.o. z przewodami w złym stanie technicznym 4 Rodzaje grzejników śeliwne typu: TA1. 5 Osłonięcie grzejników Tak / częściowo/ 6 Zawory termostatyczne Nie. 7 Sprawności składowe systemu np. = 0,90 nw = 1,00 grzewczego nr = 0,89 8 Liczba dni ogrzewania w tygodniu - 7 wt= 1,00 Liczba godzin na dobę - 24 wd= 1,00 9 Modernizacja instalacji w latach Nie Charakterystyka instalacji ciepłej wody uŝytkowej L.p. Rodzaj danych Dane w stanie istniejącym 1 Rodzaj instalacji CWU przygotowywana indywidualnie w punktach poboru, zastosowano podgrzewacze elektryczne. 2 Piony c.w.u. i ich izolacja Brak. 3 Opom.(wodomierze indywidualne) Brak 4 ZuŜycie ciepłej wody określone na podstawie wg pomiaru b.d m3/m-c b.d m3/rok 4.7. Charakterystyka systemu wentylacji L.p. Rodzaj danych Rodzaj danych 1 Rodzaj instalacji grawitacyjna / naturalna / oraz mechaniczna 2 Strumień powietrza wentylacyjnego m3 714 / h m3/h 4 8. Charakterystyka węzła cieplnego lub kotłowni w budynku Kotłownia gazowa,wolnostojąca, parowa i wodna z kotłami typu EOG oraz KOG zasila w wodę gorącą i parę obiekty szpitala. W kotłowni zamontowano cztery kotły firmy SEFAKO, z palnikami gazowymi 2 stopniowymi. Czynnik grzewczy jest dosyłany do przedmiotowego obiektu za pomocą zewnętrznej sieci ciepłowniczej preizolowanej do węzła cieplnego w budynku. W węźle cieplnym brak jest automatyki pogodowej, brak regulatora ciśnienia i przepływu. 5. Ocena aktualnego stanu technicznego budynku 5.1 Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest dobry. Stolarka okienna i drzwiowa stara, jest w złym stanie technicznym, nieszczelna, o niskiej izolacyjności termicznej i akustycznej. Budynek nie spełnia wymagań dotyczących maksymalnej wartości współczynników przenikania ciepła U określonych w Ustawie Termomodernizacyjnej gdyŝ przegrody zewnętrzne mają niską izolacyjność termiczną.

9 5.2 System grzewczy W budynku istnieje dwururowa instalacja centralnego ogrzewania co. Instalacje c.o zasilane są w czynnik grzejny z lokalnej kotłowni gazowej. Projektowe parametry pracy instalacji wynoszą 90/70 0 C. Instalacje CO wyposaŝone są w grzejniki Ŝeliwne oraz stalowe, róŝnego typu, w przewaŝającej części umieszczone pod parapetami, przy ścianach zewnętrznych. Odpowietrzenie instalacji wykonane jest zgodnie z PN-79/B za pomocą typowego zespołu odpowietrzającego. Instalacje wykonane są z rur stalowych czarnych wg PN-79/H łączonych za pomocą spawania. Przy rozdzielaczach zamontowano zawory odcinające kat. 205, przy podstawach pionów i na odpowietrzeniach zawory gwintowane skośne fig M 3052, przy grzejnikach zamontowano zawory grzejnikowe o podwójnej regulacji. Regulację wstępną przeprowadzono poprzez regulację nastaw przy zaworach zamontowanych przy grzejnikach. Instalację przed nadmiernym wzrostem ciśnienia chroni układ zabezpieczający zainstalowany w kotłowni z naczyniem wzbiorczym systemu zamkniętego. Przewody centralnego ogrzewania usytuowane w piwnicach i w kanałach są w złym stanie technicznym. Instalacja wewnętrzna jest w złym stanie technicznym i nie odpowiada aktualnym wymaganiom w tym zakresie. Występująbardzo duŝe straty energii cieplnej na przesyle ciepła do budynku. Przewidywany zakres prac: - uzupełnienia izolacji termicznej - przewody instalacji c.o. wykazują zuŝycie i zanieczyszczenie szlamem oraz produktami korozji ( wskazane płukanie lub wymiana ) - regulacji po termomodernizacji - zamontowanie zaworów termostatycznych - wymiana sieci cieplnej do budynku lub: - zmiana systemu ogrzewania z zastosowaniem energii elektrycznej 5.3 System zaopatrzenia w c.w.u. W budynku istnieje indywidualny system przygotowania ciepłej wody uŝytkowej. CWU przygotowywana indywidualnie w punkcie poboru, zastosowano podgrzewacz elektryczny. Zbiorcze zestawienie oceny stanu istniejącego budynku i moŝliwości poprawy zawiera tabela 5.4.

10 5.4 Ocena stanu istniejącego budynku i moŝliwości poprawy Lp. Charakterystyka stanu istniejącego MoŜliwości i sposób poprawy Przegrody zewnętrzne : Przegrody zewnętrzne mają niezadowalające wartości współczynnika U : Docieplenie przegród zewnętrznych, aby osiągnąć wartości współczynnika R zgodne z [W/m2K] rozp. MSWiA z dnia r.(Dz.U.132/97, poz.878) Ściany zewnętrzne 0,95 oraz z Rozp. MSWiA z dnia r.(Dz.U.46/99, Stropodach 0,85 Poz.459) ze zmianami z dnia r. (Dz.U. Podłoga na gruncie 1 0,72 79/99, poz.900): co powoduje nadmierne straty ciepła. - dla ścian zewnętrznych R>lub = 4,0 2 Okna: - dla stropodachu R >R>lub = 4,5 - dla stropu nad piwnicą R>lub = 2,0 - dla posadzki na gruncie R>lub = 2,0 Okna, drzwi wejściowe w złym stanie technicznym o średniej wartości współczynnika U : Uo= 4,50 [ W/(m2K)] PoŜądana wymiana okien i drzwi na nowoczesne, o niskim współczynniku U oraz regulowanej infiltracji. Inwestor nie przewiduje naprawy istniejących okien, wariant ten nie będzie rozpatrywany. 3 Wentylacja grawitacyjna: Nie stwierdza się zbyt małego przewietrzania. W okresie zimowym występuje nadmierny napływ zimnego powietrza, co zwiększa zuŝycie na ogrzewanie. MoŜliwe obniŝenie zuŝycia ciepła przez wprowadzenie regulowanych nawiewników / wentylacji kontrolowanej/ w wymienianych lub naprawianych oknach. 4 Instalacja ciepłej wody uŝytkowej CWU przygotowywana indywidualnie. Instalacja CWU działa prawidłowo. Nie przewiduje się prac w tym zakresie. 5 System grzewczy Instalacja c.o. tradycyjna, dwururowa z rozdziałem dolnym, w bardzo złym stanie technicznym. Zasilanie z własnej kotłowni gazowej za pomocą zewnętrznych sieci cieplnych i instalacji wewnętrznej c.o. MoŜliwe zmniejszenie zuŝycia ciepła na ogrzewanie poprzez: odłączenie budynku od sieci cieplnej zastosowanie elektrycznego dyŝurnego ogrzewania - piece akumulacyjne z dynamicznym rozładowaniem, z automatyką i sterowaniem. Uwaga:

11 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego. Lp. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat ciepła przez ściany zewnętrzne. Ocieplenie ścian - metoda lekka mokra ( styropian ) BSO. 2 Zmniejszenie strat ciepła przez posadzkę na gruncie. Nie przewiduje się, ze względu na konieczność zachowania normatywnej wysokości pomieszczeń, oraz wartości wsp. U zbliŝonych do wymaganych w Ustawie. 3 Zmniejszenie strat ciepła przez stropodach pełny Ocieplenie stropodachu pełnego styropianem z utylizacją papy, wraz z ułoŝeniem wierzchniej warstwy pokrycia z papy zgrzewalnej. 4 Zmniejszenie strat ciepła na podgrzanie powietrza Wymiana okien i drzwi stalowych i drewnianych na okna wentylacyjnego oraz na przenikanie przez okna. i drzwi PCV, o wysokiej izolacyjności akustycznej, wykonanie nowoczesne, szczelne, o niskim wsp. U. 5 PodwyŜszenie sprawności instalacji c.o. Usprawnienie instalacji ogrzewania poprzez: odłączenie budynku od sieci cieplnej zastosowanie elektrycznego dyŝurnego ogrzewania - piece akumulacyjne z dynamicznym rozładowaniem, z automatyką i sterowaniem. 6 PodwyŜszenie sprawności instalacji c.w.u Instalacja CWU działa prawidłowo. Instalacja w dobrym stanie. Nie przewiduje się prac w tym zakresie. Uwagi :

12 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło. Lp. Grupa usprawnień Rodzaje usprawnień Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez przegrody oraz na ogrzewanie powietrza wentylacyjnego: 1.1 Ocieplenie ścian zewnętrznych 1.2 Ocieplenie stropodachu 1.3 Wymiana starych okien i drzwi zewnętrznych na PCV Uwagi :

13 7.2 Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego. W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne, b) Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego, c) zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego kaŝde usprawnienie. W obliczeniach przyjęto następujące dane: W stanie Po termo - Jednostki obecnym modernizacji temperatury obliczeniowe pomieszczeń: two - pomieszczenia przeznaczone na stały o C pobyt ludzi bez okryć zewnętrznych / pomieszczenia socjalne/ twom - pomieszczenia nie przeznaczone na 5 5 o C pobyt ludzi / magazyny i składy bez stałej obsługi/ tzo I strefa -16 b.z. o C Sd 20 - dla przegród zewnętrznych Resko 3933,4 b.z. dzień*k*a Sdsp - dla stropu nad nie ogrzewaną piwnicą 3000,8 b.z dzień*k*a Oom,O1m 10983, ,00 zł/mc Ooz, O1z 52,70 76,00 zł/gj No,N1 0,00 b.z. zł/m 3

14 7.2.1 Ocena opłacalności i wybór wariantu zmniejszającego straty Przegroda ciepła przez przenikanie Ściany zewnętrzne. Dane: powierzchnia przegrody do obliczenia strat A = 213,1 m2 powierzchnia przegrody do obliczenia kosztu usprawnienia Akoszt = 232,3 m2 Opis wariantów usprawnienia: Przewiduje się ocieplenie ściany metodą bezspoinową z uŝyciem styropianu EPS o współczynniku przewodności l=0,040 W/mK. Rozpatruje się 2 warianty róŝniące się grubością warstwy izolacji termicznej: wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R > lub = 4,0(m2*K)/W wariant 2 - o grubości warstwy izolacji o 4cm większej niŝ w wariancie 1 Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji mg= 0,12 0,16 termicznej; 2 Zwiększenie oporu cieplnego DR (m2*k)/w 3,00 4,00 3 Opór cieplny R (m2*k)/w 1,05 4,05 5,05 4 Qou, Q1u = 8,64*10-^5*Sd*A/R GJ/a 68,8 17,9 14,3 5 qou, q1u = 10-^6*A(two - tz0)/r MW 0,007 0,0019 0, Roczna oszczędność kosztów DOru=(Qou-Q1u)Oz+12(qou-q1u)Om zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia Nu zł SPBT=Nu/DOru lata 19,6 19,9 10 Uo, U1 W/m2*K 0,95 0,25 0,20 Podstawa przyjętych wartości Nu Przyjęto średnie ceny jednostkowe ocieplenia 1m2 wg ofert kilku firm. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczaniem powierzchni okien (Akoszt). Wybrany wariant: 1 Koszt zł = SPBT= 19,6 lat

15 7.2.2 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien oraz poprawie systemu wentylacji. Przedsięwzięcie: wymiana okien i drzwi zewnętrznych Dane: powierzchnia okien i drzwi Aok = 11,6 m2 Vnom = 71 m3/h Cw = 1,10 Opis wariantów usprawnienia: Usprawnienie obejmuje wymianę drewnianych okien/drzwi istniejących na szczelne o lepszych współczynnikach U : U[W/m2K] - liczony wraz z ramą wariant 1 - okna z PCV standard U= 1,9 a< 0,8 wariant 2 - okna z PCV, U= 1,5 a < 0,3 z nawiewnikami higrostatycznymi Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania okien /średni/ U W/m2*K 4,5 1,90 1,5 2 Współczynniki korekcyjne dla wentylacji Cr - 1,10 1,00 0,70 Cm - 1,2 1,0 1,0 3 8,64 x 10^-5 Sd*Aok*U GJ/a 17,7 7,5 5,9 4 2,94x 10^-5 Cr*Cw*Vnom*Sd GJ/a 10,0 9,1 6,4 5 Qo, Q1 = (3) + (4) GJ/a 27,7 16,6 12, *Aok(two-tZ0)*U MW 0,0019 0,0008 0, ,4*10^-7*Cm*Cw Vnorm*(two-tZ0) MW 0,0012 0,0010 0, qo, q1 = (6) + (7) MW 0,0030 0,0018 0, DQrok + DQrw = zł/rok Koszt wymiany okien Nok zł Koszt modernizacji wentylacji Nw zł SPBT = (Nok+ Nw)/( DQrok + DQrw) lata 13,2 13,0 Podstawa przyjętych wartości Nu Przyjęto średnie ceny jednostkowe wymiany okien w zł/m2 wg ofert kilku firm. Koszt modernizacji: m2/szt. Wariant 1: wymiana okien wg. opisu 11,6 x zł/m2 860 = zł 9976 Wariant 2: wymiana okien wg. opisu 11,6 x zł/m2 980 = zł z nawiewnikami higrosterowanymi 6 x zł/szt 290 = zł 1740 Razem wariant 2= Wybrany wariant 2: wymiana okien i drzwi drewnianych zewnętrznych na PCV: Koszt wymiany okien/drzwi z obróbką: zł 13108,00 SPBT = 13,0 lat

16 7.2.1 Ocena opłacalności i wybór wariantu zmniejszającego straty Przegroda ciepła przez przenikanie Stropodach Dane: powierzchnia przegrody do obliczenia strat dla usprawnienia A = 130,9 m2 powierzchnia przegrody do obliczenia kosztu usprawnienia Akoszt = 136,4 m2 Opis wariantów usprawnienia: Przewiduje się ocieplenie stropodachu płytami ze styropianu EPS typu TERMO -W ułoŝonymi na stropodachu od góry, o normatywnym liniowym współczynniku przewodności cieplnej l= 0,040 obustronnie oklejonymi wraz z warstwą pokrycia z papy zgrzewalnej. W/mK. Rozpatruje się 2 warianty róŝniące się wariant 1 - o grubości warstwy izolacji przy której spełnione będzie wymaganie wielkości oporu cieplnego R>lub = 4,5(m2*K)/W wariant 2 - o grubości warstwy izolacji o 4cm większej niŝ w wariancie 1 Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji mg= 0,14 0,18 termicznej; 2 Zwiększenie oporu cieplnego DR (m2*k)/w 3,50 4,50 3 Opór cieplny R (m2*k)/w 1,18 4,68 5,68 4 Qou, Q1u = 8,64*10-^5*Sd*A/R GJ/a 37,8 9,5 7,8 5 qou, q1u = 10-^6*A(two - tz0)/r MW 0,004 0,001 0,001 6 Roczna oszczędność kosztów DOru=(Qou-Q1u)Oz+12(qou-q1u)Om zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia Nu zł SPBT=Nu/DOru lata 14,5 15,0 10 Uo, U1 W/m2*K 0,85 0,21 0,18 Podstawa przyjętych wartości NU Przyjęto średnie ceny jednostkowe ocieplenia 1m2 wg ofert kilku firm. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni do ocieplenia (Akoszt). Uwaga: uwzględniono koszty dodatkowe naprawy warstwy podkładowej stropodachu. Wybrany wariant: 1 Koszt = zl SPBT= 14,5 lat

17 Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT L.p. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane SPBT koszty robót, zł lat Wymiana okien i drzwi zewnętrznych na nowe PCV ,00 13,0 2 Ocieplenie stropodachu ,40 14,5 3 Ocieplenie ścian zewnętrznych ,38 19,6 Razem wszystkie usprawnienia: ,78 Uwagi:

18 7.3.Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego. Dane : Qoco = 122,3 GJ/a wto = 1,00 ho = 0,734 wdo = 1,00 Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalację do aktualnych wymagań technicznych poprzez: odłączenie budynku od sieci cieplnej zastosowanie elektrycznego dyŝurnego ogrzewania - piece akumulacyjne z dynamicznym rozładowaniem, z automatyką i sterowaniem. W tabeli poniŝej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. L.p. Rodzaj usprawnienia Zmiana wartości współczynników sprawności 1 Sprawność wytwarzania ciepła hw= 1,000 1,000 /bez zmian/ 2 Sprawność przesyłania ciepła hp= 0,900 1,000 / źródło ciepła w pomieszczeniu/ 3 Współczynnik regulacji /opis w tabeli/ hco= 0,800 0,990 4 Sprawność wykorzystania ciepła /usunięcie osłon/ he= 0,920 0,950 5 Regulacja systemu ogrzewania /opis w tabeli/ hr= 0,886 0,994 6 Sprawność całkowita systemu h=hw*hp*hr*he = 0,734 0,944 7 Uwzględnienie przerw na ogrzewanie w okresie tygodnia wt = 1,000 0,750 / wprowadzenie przerwy weekendowej/ 8 Uwzględnienie przerw na ogrzewanie w ciągu doby - wd = 1,000 0,910 / wprowadzenie przerwy dobowej 12 godzinnej/ Ocena proponowanego przedsięwzięcia. l.p. Omówienie Jednostka Stan istn. Stan po modernizacji 1 Sprawność całkowita systemu grzew. h - 0,734 0,944 2 Uwzględnienie przerw tygodniowych wt - 1,00 0,75 3 Uwzględnienie przerw dobowych wd - 1,00 0,91 4 Oszczędność kosztów Orco zł/a Koszty obsługi systemu rozliczeń /brak/ zł/a 0,00 5 Koszt przedsięwzięcia Nco zł SPBT lata 1,8 Usprawnienie instalacji ogrzewania poprzez: Ilość Miara Cena zł Koszt zł odłączenie budynku od sieci cieplnej 1 kpl zastosowanie elektrycznego dyŝurnego 1 kpl ogrzewania - piece akumulacyjne z dynamicznym rozładowaniem, z automatyką i sterowaniem. Razem: 5 480,00 Uwaga: - zastosowano cenę energii po modernizacji jak dla energii elektrycznej. - przyjęto średnie ceny urządzeń, materiałów i robót wg. ofert kilku firm instalatorskich.

19 7.4 Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje : a. określenie wariantów przedsięwzięć termodernizacyjnych b. obliczenie oszczędności energii oraz kosztów c. ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych d. wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych W poniŝszej tabeli stosuje się skrótowe określenia usprawnień zestawionych w p oraz 7.3.: 1 - okna = Wymiana okien i drzwi zewn. na nowoczesne PCV 2 - stropodach/p = Ocieplenie stropodachu pełnego styropianem od góry 3 - ściany = Ocieplenie ścian zewnętrznych budynku 4 - instalacja c.o. = Usprawnienie instalacji ogrzewania Rozpatruje się następujące warianty: Lp Zakres Nr wariantu Okna 2 Stropodach/p 3 Ściany 5 Instalacja c.o.

20 7.4.2 Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Q q 0 O 0 or O = W Q / η + Q = q r d 0 0CO = Q 0 = O O r1 + q 0CO Z 0CW O + q r0 0 0 O m 0CW 12 Q q 1 O 1 1 1r = = q w 1CO = Q d1 1 Q + q O Z 1CO 1CW + q / η + Q 1 1 O m 1CW 12 Nr Qoco Qoco ho,wdo,wto Qocw qocw Qo qo Oor DOr N wariantu Q1co Q1co h1,wd1,wt1 Q1cw q1cw Q1 q1 O1r GJ kw GJ kw GJ kw zł zł zł ,734 stan istn. 122,3 15,2 1,00 166,6 15, ,00 1,1 0,1 0, ,4 5,2 0,75 35,8 5, ,91 1,1 0,1 0, ,7 10,6 0,75 63,4 10, ,91 1,1 0,1 0, ,2 13,6 0,75 78,9 13, ,91 1,1 0,1 0, ,3 15,2 0,75 88,4 15, ,91 1,1 0,1 Uwaga: Qo, Q1 - roczne zapotrzebowanie na ciepło przed i po termomodernizacji, GJ/rok, N - planowane koszty całkowite na wybrany wariant przedsięwzięcia termomodernizacyjnego, obejmujące koszty robót wraz z kosztami opracowania audytu energetycznego i dokumentacji technicznej, zł

21 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego L.p. Wariant przedsięwzięcia Planowane Roczna Procentowa Planowana kwota RóŜnica miedzy1/12 termomodernizacyjnego koszty oszczędność oszczędność środków własnych rocznej oszczędności całkowite kosztów zapotrzebowania i kwota kredytu kosztów energii i energii energii miesięczną ratą (Qo-Q1))*100%/Qo kapitałową wraz z śr. własne [zł] [ %] odsetkami [zł] [zł] [%] kredyt [zł] [ %] [zł/miesiac] okna, ściany, ,85 45 stropodach/p, , ,0% , instalacja c.o., 2 okna, ,76 40 stropodach/p, , ,5% , instalacja c.o., 3 okna, 5 576,40 30 instalacja c.o., , ,3% , , instalacja c.o , ,6% 4 384, Uwaga : 1. Obliczenie wartości stopy dyskonta oraz raty miesięcznej: q = 1 + r/12 / średnia dla 20 największych banków - koszt rzeczywisty/ ( q 1) q m A = 0,75 S = q m 1 m = 120 m -cy 0,01099 *S 2. Pobór energii cieplnej na potrzeby ciepłej wody uwzględniono w obliczeniach uzyskania procentowej oszczędności energii. q = 1,01044 gdzie r = 0,1253

22 7.4.4 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr 1 obejmujący usprawnienia: - okna = Wymiana okien i drzwi zewn. na nowoczesne PCV - stropodach/p = Ocieplenie stropodachu pełnego styropianem od góry - ściany = Ocieplenie ścian zewnętrznych budynku - instalacja c.o. = Usprawnienie instalacji ogrzewania Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 78,0% czyli powyŝej 25 % 2. planowany kredyt, stanowiący 55 % kosztów, jest zgodny z warunkami ustawowymi; 3. środki własne inwestora wyniosą zł, co spełnia oczekiwania inwestora; bo kwota ta nie przekracza zadeklarowanej wartości zł którą inwestor dysponuje. 4. róŝnica pomiędzy 1/12 rocznej oszczędności kosztów ciepła, a miesięczna rata kredytu i odsetek wynosi 5 zł, czyli moŝliwa jest spłata kredytu i odsetek z bieŝących oszczędności kosztów ciepła i pozostaje jeszcze nadwyŝka. 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1 Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego przewiduje się wykonanie następujących prac: 1 Ociepleniu ścian zewnętrznych budynku warstwą styropianu EPS o gr. 12 cm metodą BSO, wraz z ociepleniem ościeŝy styropianem EPS o gr. 2 cm. 2 Ociepleniu stropodachu pełnego płytami ze styropianu EPS typu TERMO -W ułoŝonymi na stropie od góry, o grubości warstwy 14 cm, obustronnie oklejonymi, wraz z warstwą pokrycia z papy zgrzewalnej. 3 Wymianę starych okien stalowych i drewnianych na okna PCV o wsp U = 1,5 W/m2deg / wraz z ramą/ 4 Wymianę starych drzwi drewnianych i stalowych na drzwi PCV/ALU o wsp. U = 1,9 W/m2deg /wraz z ramą/. 5 Modernizacji instalacji ogrzewania obejmującej: odłączenie budynku od sieci cieplnej zastosowanie elektrycznego dyŝurnego ogrzewania - piece akumulacyjne z dynamicznym rozładowaniem, z automatyką i sterowaniem.

23 Uwagi: 1. W kalkulacji uwzględniono równieŝ koszty rusztowań oraz obróbek blacharskich w niezbędnym zakresie. 2. Dopuszcza się zmiany technologii i materiałów izolacyjnych pod warunkiem zachowania wymaganych w audycie wsp. U oraz kosztów robót zbliŝonych do określonych w audycie Charakterystyka finansowa Kalkulowany koszt robót brutto wyniesie zł Udział środków własnych inwestora zł 45% Kredyt bankowy zł 55% Przewidywana premia termomodernizacyjna zł Wielkość raty miesięcznej ( przy r = 0 ) 680 zł Czas zwrotu nakładów SPBT 13,7 lat Roczna oszczędność kosztów wyniesie zł/rok 8.3. Dalsze działania inwestora Dalsze działania inwestora obejmują: 1 Wykonanie projektu budowlanego, kosztorysu inwestorskiego dla zmierzonej inwestycji. 2 Dokonanie prawomocnego zgłoszenia robót lub uzyskanie pozwolenia na budowę jeśli wymagane 3 ZłoŜenie wniosku o dotację wraz z audytem energetycznym 4 Uzyskanie pozytywnej promesy dotacji 5 Przeprowadzenie przetargu dla wyłonienia wykonawcy robót i zawarcie umowy wstępnej 6 Podpisanie umowy dotacji z w ramach działania 9.3 POIIŚ 7 Realizacja robót i odbiór techniczny całości prac 8 Wystąpienie o dotację, rozliczenie inwestycji 9 Zmniejszenie mocy zamówionej u dostawcy gazu ziemnego 10 Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym)

24 Załączniki do audytu 1. Załącznik nr 1 Zestawienie przegród budowlanych w stanie istniejącym. 2. Załącznik nr 2 Obliczenie strumienia powietrza wentylacyjnego 3. Załącznik nr 3 Określenie sprawności systemu grzewczego 4. Załącznik nr 4 Wyniki komputerowych obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie 5. Załącznik nr 5 Obliczeniowe zapotrzebowanie ciepła na potrzeby przygotowania ciepłej wody uŝytkowej. 6. Załącznik nr 6. Wydruk komputerowy z programu Audytor 3.0 dla stanu istniejącego 7. Załącznik nr 7. Opis przegród budowlanych, obliczenia współczynnika przenikania ciepła U 8. Załącznik nr 8. Rzut kondygnacji, przekrój budynku

25 Załącznik Nr 1 Zestawienie przegród budowlanych w stanie istniejącym. Ściany Okna/balkony/witryny Drzwi Lp. Opis przegrody Poł. U Pow. całk. Pow. do obl Pow. Pow. szyby U Pow. U [W/m 2 K] m 2 strat [m 2 ] m 2 m 2 [W/m 2 K] m 2 [W/m 2 K] 1 Ściana zewnętrzna SW 0,95 67,8 62,2 3,2 2,3 3,0 2,1 3,2 2 Ściana zewnętrzna NW 0,95 46,3 42,5 2,1 6,0 3 Ściana zewnętrzna NE 0,95 71,1 65,2 2,1 1,4 3,0 4 Ściana zewnętrzna SE 0,95 47,2 43,3 2,1 3,2 5 Stropodach H 0,85 136,4 130,9 6 Podłoga na gruncie I str. 0,72 46,0 48,8 7 Podłoga na gruncie - II str. 0,53 56,3 59,7

26 Załącznik Nr 2 Obliczenie strumienia powietrza wentylacyjnego Obliczono wg Pn-83/B Lp. Pomieszczenia Ilość Vw norm/h Wsp. Vw [m3/h] rodzaj m3/h wykorzystania razem: /zmianowość/ średno m3/h 1/godz m3/h 1 Magazyn odpadów medycznych Pomieszczenia techniczne Pomieszczenia sanitarne Razem : Razem pom. pozostałe: 0 Ogółem : 714 Współczynniki korekcyjne: cr = 1,10 okna z wadami szczelności cw = 1,0 budynek na przestrzeni zabudowanej

27 Załącznik Nr 3 Określenie sprawności systemu grzewczego w stanie istniejącym. 1. Sprawność wytwarzania. nwo = 1,00 Ciepło z węzła cieplnego w budynku. 2. Sprawność przesyłania. npo = 0,90 Instalacja c.o. z przewodami w złym stanie technicznym 3. Sprawność regulacji. nr = 1 - ( 1 - nco) * 2( GLR)1/2 nco = 0,80 System z automatyką pogodową w kotłowni, bez zaworów termostatycznych Iloraz zysków ciepła do strat GRL = 0,082 z danych Audytor 3.0 Qs = 10,9 GJ Qz = 133,2 GJ nro = 0,89 4. Sprawność wykorzystania. neo = 0,92 Grzejniki prawidłowo umieszczone, częściowo za osłonami. Sprawność : no = 0, Przerwa na ogrzewanie w okresie tygodnia. wt = 1,00 6.Przerwa na ogrzewanie w ciągu doby. wd = 1,00

28 Wyniki obliczeń komputerowych przy pomocy Załącznik Nr 4 programu Audytor 3.0 Zapotrzebowanie Straty energii GLR nr1 nco1 Wariant mocy cieplnej ciepła QH Qs obl. kw GJ/a GJ/a 1 5,2 49,4 60,3 0,181 0,991 0, ,6 87,7 98,6 0,111 0,993 0, ,6 109,2 120,1 0,091 0,994 0,990 4 Stan istniejący 15,2 122,3 133,2 0,082 0,994 0,990 Modernizacja CO Qz [GJ] Qs [GJ] Bilans zysków i strat 10,9 133,2 WskaŜniki sezonowego zapotrzebowania na ciepło EAo Evo [kwh/m2rok] [kwh/m3 rok] 283,0 67,4 EAi Evi [kwh/m2rok] [kwh/m3 rok] 114,5 27,3

29 Załącznik Nr 5 Obliczeniowe zapotrzebowanie ciepła na potrzeby przygotowania ciepłej wody uŝytkowej. Ze względu na dane rzeczywiste przyjęto do obliczeń poziom zuŝycia qc = 20 dm3/os.dobę - co oddaje w przybliŝeniu faktyczne zuŝycie wody ciepłej w obiekcie. Zapotrzebowanie mocy średniogodzinowe / dla instalacji z zasobnikiem wody / Lp. Opis parametrów Dane Wartość Jednostki 1 Jednostkowe zapotrzebowanie ciepła tcwu=55 0,188 GJ/m3 2 Jednostkowe zapotrzebowanie ciepła z stratami tcwu=55 0,190 GJ/m3 3 Liczba uŝytkowników dziennie, wsp. nierównomierności 1 1 osób 4 Średnie dobowe zapotrzebowanie na cwu na osobę qc 0,020 m3/dobę 5 Średnie dobowe zapotrzebowanie na cwu razem 0,02 m3/d 6 Okres uŝytkowania w ciągu doby 8 h/dobę 7 Średnie godzinowe zapotrzebowanie na cwu 0,00 m3/h 8 Ilość dni uŝytkowania w roku 280 dni 9 Sredniogodzinowa moc cieplna / z zasobnikiem/ Q = 0,0001 MW 10 Zapotrzebowanie ciepłej wody m-c 0,6 m3/mc 11 Zapotrzebowanie ciepłej wody na rok 6 m3/rok 12 Zapotrzebowanie na ciepło 0,1 GJ/mc 13 Zapotrzebowanie na ciepło 1,1 GJ/rok 14 Zapotrzebowanie na ciepło z stratami 1,1 GJ/rok Zapotrzebowanie mocy maksymalne dla potrzeb ciepłej wody dla uŝytkowników. Instalacja z krótkim czasem podgrzewania. Lp. Opis parametrów Jednostki Dane Wartość 1 Ilość mieszkańców/uŝytkowników U osób 1 2 Jednostkowe dobowe zapotrzebowanie na ciepłą wodę dla 1 uŝytkownika qc dm3/d.j.n Czas uŝytkowania instalacji ciepłej wody t h/d 8 4 Współczynnik godzinowej nierównomierności rozbioru wody: Nh 9,32 5 Maksymalne godzinowe zapotrzebowanie na c.w.u. Gmax l/h 23,30 6 Obliczeniowa róŝnica temperatur c.w.u. : tw-tz C 45 7 Zapotrzebowanie energii cieplnej na podgrzanie ciepłej wody - szczytowa moc cieplna Qcwu MW 0,001

30 Wyniki - Ogólne Nazwa projektu: Audyt energetyczny - magazyn odpadów Lokalizacja...: Gryfice ul. Niechorska 27 Projektant...: mgr inz. Mieczysław Drwięga Data obliczeń : Niedziela,8 Lutego 2009, g.17:09 Miejscowość...: Koszalin Strefa klim. : 1 Temp. zewnętrzna [ C]: -16 Pow.ogrz. [m2]: 120 Kubatura ogrz.[m3]...: 504 Obliczeniowe zapotrzebowanie na moc cieplną... Qo[W]: Zapotrzebowanie na moc cieplną dla wentylacji.. Qwent[W]: 902 Dodatkowe zyski ciepła w pomieszczeniach... Qzc[W]: 0 Zapotrzebowanie na m2 powierzchni ogrzewanej.. Qf,[W/m2]: Zapotrzebowanie na m3 kubatury ogrzewanej... Qv,[W/m3]: 30.3 Roczne zapotrzeb. na ciepło do ogrzewania...qh, [GJ/rok]: Qh,[kWh/rok]: Wskaźnik sezonowego zapotrzeb. na ciepło EA, [MJ/m2*rok]: EA,[kWh/m2*rok]: Wskaźnik sezonowego zapotrzeb. na ciepło EV, [MJ/m3*rok]: EV,[kWh/m3*rok]: 67.4 Strona 1 PURMO OZC wersja 3.0 (c) P.W.

31 Wyniki - Przegrody Symbol d Opis materiału Lam. Ro R m POS 1 Podłoga na gruncie 1 W/mK kg/m3 m2k/w Typ przegrody: Podłoga na gruncie I strefa, w warunkach średnio wilgotnych PCW PCW BET-GŁ GładŜ cementowa BETON Beton zwykły z kruszywa kamiennego PAPA-ASF Papa asfaltowa BET-CHUDY Podkład z betonu chudego PIASEK-ŚR Piasek średni GRUNT-BUD Grunt rodzimy pod budynkiem Opór gruntu wraz z oporami przejmowania Rg: Suma oporów przejmowania i przewodzenia ciepła R: Współczynnik przenikania ciepła (W/m2K) k: POS 2 Podłoga na gruncie 2 Typ przegrody: Podłoga na gruncie II strefa, w warunkach średnio wilgotnych PCW PCW BET-GŁ GładŜ cementowa BETON Beton zwykły z kruszywa kamiennego PAPA-ASF Papa asfaltowa BET-CHUDY Podkład z betonu chudego PIASEK-ŚR Piasek średni GRUNT-BUD Grunt rodzimy pod budynkiem Opór gruntu wraz z oporem przejmowania (B = 8.0 m, Z = 2.0 m) Rg Suma oporów przejmowania i przewodzenia ciepła R: Współczynnik przenikania ciepła (W/m2K) k: STROPODACH Stropodach Typ przegrody: Dach, w warunkach średnio wilgotnych TYNK-CW Tynk cementowo wapienny STR-DZ Strop DZ3 o grubości 23 cm BET-GŁ GładŜ cementowa PAPA-ASF Papa asfaltowa STYROPIAN Styropian BET-GŁ GładŜ cementowa PAPA-ASF Papa asfaltowa Opór przejmowania ciepła wewnątrz Ri: Opór przejmowania ciepła na zewnątrz Re: Suma oporów przejmowania i przewodzenia ciepła R: Współczynnik przenikania ciepła (W/m2K) k: Strona 2

32 Wyniki - Przegrody Symbol d Opis materiału Lam. Ro R m W/mK kg/m3 m2k/w SZWN Ściana zewnętrzna Typ przegrody: Ściana zewnętrzna, w warunkach średnio wilgotnych TYNK-CW Tynk cementowo wapienny CEGŁA-K Mur z cegły kratówki K-2 120x250x TYNK-CW Tynk cementowo wapienny Opór przejmowania ciepła wewnątrz Ri: Opór przejmowania ciepła na zewnątrz Re: Suma oporów przejmowania i przewodzenia ciepła R: Współczynnik przenikania ciepła (W/m2K) k: Strona 3

33 Wyniki - Ogólne Nazwa projektu: Audyt energetyczny - magazyn odpadów Lokalizacja...: Gryfice ul. Niechorska 27 Projektant...: mgr inz. Mieczysław Drwięga Data obliczeń : Niedziela,8 Lutego 2009, g.17:57 Miejscowość...: Koszalin Strefa klim. : 1 Temp. zewnętrzna [ C]: -16 Pow.ogrz. [m2]: 120 Kubatura ogrz.[m3]...: 504 Obliczeniowe zapotrzebowanie na moc cieplną... Qo[W]: 5218 Zapotrzebowanie na moc cieplną dla wentylacji.. Qwent[W]: 0 Dodatkowe zyski ciepła w pomieszczeniach... Qzc[W]: 0 Zapotrzebowanie na m2 powierzchni ogrzewanej.. Qf,[W/m2]: 43.5 Zapotrzebowanie na m3 kubatury ogrzewanej... Qv,[W/m3]: 10.4 Roczne zapotrzeb. na ciepło do ogrzewania...qh, [GJ/rok]: Qh,[kWh/rok]: Wskaźnik sezonowego zapotrzeb. na ciepło EA, [MJ/m2*rok]: EA,[kWh/m2*rok]: Wskaźnik sezonowego zapotrzeb. na ciepło EV, [MJ/m3*rok]: 98.1 EV,[kWh/m3*rok]: 27.3 Strona 1 PURMO OZC wersja 3.0 (c) P.W.
