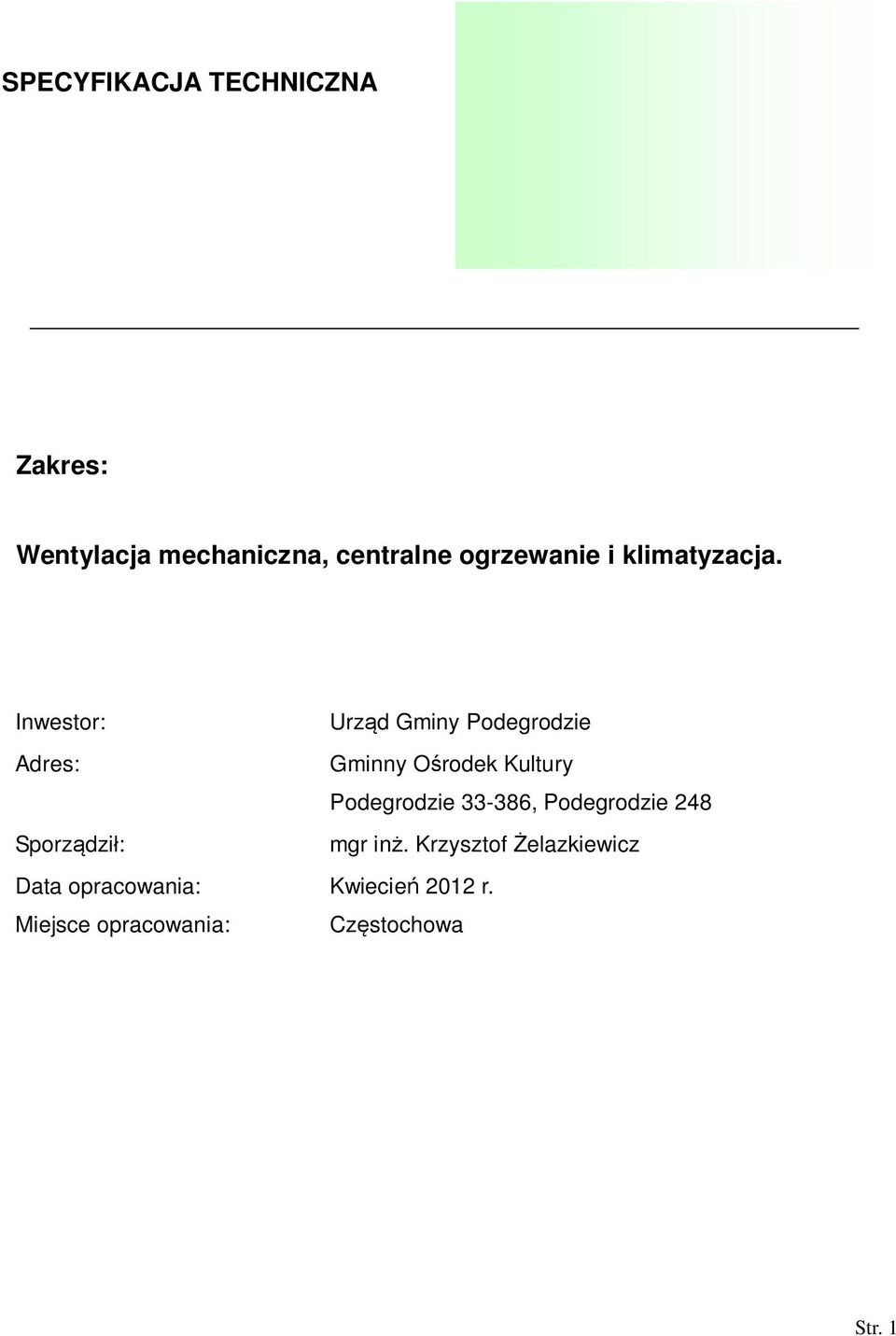

1 SPECYFIKACJA TECHNICZNA Zakres: Wentylacja mechaniczna, centralne ogrzewanie i klimatyzacja. Inwestor: Adres: Sporzdzi: Data opracowania: Miejsce opracowania: Urzd Gminy Podegrodzie Gminny Orodek Kultury Podegrodzie , Podegrodzie 248 mgr in. Krzysztof elazkiewicz Kwiecie 2012 r. Czstochowa Str. 1

2 1. Wstp 1.1. Przedmiot specyfikacji Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót instalacyjnych w zakresie wykonania: wentylacji mechanicznej, centralnego ogrzewania i klimatyzacji Roboty budowlane Hydraulika i roboty sanitarne Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Instalowanie urzdze grzewczych, wentylacyjnych i klimatyzacyjnych Roboty instalacyjne w zakresie urzdze sanitarnych 1.2. Zakres stosowania Specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót Okrelenia podstawowe Okrelenia podane w niniejszej ST s zgodne z obowizujcymi odpowiednimi normami oraz wytycznymi Ogólne wymagania dotyczce robót Wykonawca odpowiedzialny jest za jako wykonania robót oraz zgodno ze ST i poleceniami Inspektora Nadzoru Wymogi formalne Wykonanie robót winno by zlecone wykonawcy z odpowiednimi uprawnieniami Warunki organizacyjne Przed przystpieniem do robót Wykonawcy oraz Nadzór Techniczny winni dokadnie zaznajomi si z caci dokumentacji technicznej. Wszelkie ewentualne niejasnoci w sprawach dokumentacji naley wyjani z autorami opracowania przed przystpieniem do robót. Str. 2

3 2. Materiay wymagania 2.1. Wentylatory dachowe Monta instalacji mechanicznej obejmowa bdzie: wymian istniejcych wentylatorów wycigowych ciennych na trzy wentylatory dachowe, monta regulatorów prdkoci. Wentylatory wycigowe dachowe z silnikiem trójfazowym 400V i 50Hz indukcyjny z zewntrznym wirnikiem. Stopie ochrony IP44, klasa izolacji B. Silniki przystosowane do ynnej regulacji prdkoci obrotowej. Regulatory o max obcieniu 1 A. Wentylatory przystosowane do montau na dachach pochyych. Monta na przewodach koowych zakoczonych anemostatem wywiewnym o r.350 mm o min. wydajnoci 750 m 3 /h przy prdkoci 2m/s. W przewodzie zaleca si monta opasek przeciwdrganiowych, tumika i klapy zwrotnej. Wentylatory: czterobiegowy, prdko obrotowa 1400 obr./min., pobór mocy 85 W, napicie 230V, natenie 0,4A, min. wydajno 750 m 3 /h, poziom cinienia akustycznego mierzony w odlegci 1,5 m -61 db(a), rednica króca kanau przyczeniowego 200 mm, min. spr 100 Pa. Nawiew przez kratki nawiewne zamontowane w oknach max. wymiar 700x700mm i min. wydajnoci 750 m 3 /h przy prdkoci nawiewu 1m/s Klimatyzacja Klimatyzacja strefy sceny: Klimatyzatory kasetowe w ukadzie Multi Split Symultanicznym umoliwiajcym dopasowanie systemu do ksztatu pomieszczenia i rozmieszczenia owietlenia. Sterowanie za pomoc pilota przewodowego. wydajno chodnicza 8 kw Str. 3

4 wydajno grzewcza 14 kw elektryczna moc chodnicza 4,65kW elektryczna moc grzewcza 4,67kW dopuszczalny zakres temperatur zewntrznych (chodzenie) C dopuszczalny zakres temperatur zewntrznych (grzanie) C Klimatyzacja widowni Klimatyzatory cienne typu Split strefa balkony. wydajno chodnicza 5,2 kw wydajno grzewcza 6,3 kw elektryczna moc chodnicza 1,52kW elektryczna moc grzewcza 1,71kW dopuszczalny zakres temperatur zewntrznych (chodzenie) C dopuszczalny zakres temperatur zewntrznych (grzanie) C Klimatyzatory cienne typu Split strefa widowni. wydajno chodnicza 8,0kW wydajno grzewcza 8,8kW elektryczna moc chodnicza 2,49kW elektryczna moc grzewcza 2,44kW dopuszczalny zakres temperatur zewntrznych (chodzenie) C dopuszczalny zakres temperatur zewntrznych (grzanie) C 2.3. Instalacja grzewcza Grzejniki Przeznaczenie: Kompaktowe grzejniki energooszczdne, wyposaone w osony boczne, górne oraz konwektory. W zalenoci o zapotrzebowania danego pomieszczenia w moc ciepln, grzejniki wyposaone b w pojedynczy, podwójny lub potrójny system konwektorów. Powoka lakiernicza odporna na dostpne w handlu rodki czystoci i dezynfekcji. Pyta grzejnika szeregowo poczona, co pozwala na wczanie do uytku poszczególnych pyt w zalenoci od potrzeb zaczynajc od pyty zewntrznej. Uchwyty mocujce zagruntowane i lakierowane proszkowo. Ktowy zestaw montaowy, skadajcy si z korka zalepiajcego i odpowietrznika, wieszaków ktowych umoliwiajcych zawieszenie grzejnika w odstpie 10 cm od ciany wraz z kókami rozporowymi, podkadkami tumicymi i zabezpieczeniem przed zrzuceniem. Grzejnik montowany na czterech uchwytach mocujcych do 1600mm, grzejniki dsze na szeciu. Musi by zapewniona moliwo wyregulowania grzejnika w poziomie i pionie. Str. 4

5 standardowy kolor: biel cinienie próbne: 13 bar maks. cinienie robocze: 10 bar maks. Temperatura robocza: 1100C produkowane wedug normy PN EN 442, oznakowane znakiem CE Rury ocynkowane zewntrznie: DN [mm] d [mm] di [mm] s [mm] DN ,6 1,2 DN ,6 1,2 DN ,6 1,2 DN ,5 DN ,5 DN ,5 DN ,5 DN ,5 DN 65 76,1 72,1 2 DN 80 88,9 84,9 2 DN Rozstaw obejm rurowych w systemie rury ocynkowane zewntrznie wynosi max: DN C-Stahl Pionowo Poziomo [mm] [mm] [m] [m] DN 10 12,00 2,00 1,50 DN 12 15,00 2,00 1,50 DN 15 18,00 2,00 1,50 DN 20 22,00 2,60 2,00 DN 25 28,00 2,90 2,25 DN 32 35,00 3,50 2,75 DN 40 42,00 3,90 3,00 DN 50 54,00 4,60 3,50 DN 65 76,10 5,50 4,25 DN 80 88,90 6,10 4,75 DN ,00 6,50 5,00 Str. 5

6 Monta przewodów systemu Rury stalowe naley czy technik zaciskow za pomoc ksztatek systemowych kielichowych z piercieniem uszczelniajcym umieszczonym fabrycznie wewntrz kielicha. Zacinicia rury i ksztatki wykonuje si przy pomocy specjalnego przeznaczonego do tego celu narzdziem. W zalenoci od wymiarów rur, poczenie zaciskowe naley wykona przy uyciu szczk zaciskowych lub opasek zaciskowych.cicia rur mona dokona za pomoc pi rczn o drobnych zbach, rczn obcinark do rur lub pilark elektryczn. Niedozwolone jest cicie piami lub tarczami tncymi oraz cicie palnikami. Po zakoczeniu przecinania naley z zakocze rur dokadnie usun rbki, aby przy wsuwaniu rury nie doszo do uszkodzenia piercienia uszczelniajcego. Gradowania dokona za pomoc rcznego gradownika lub elektryczna okrawark do rur. Przed montaem ksztatki zaciskowej naley zaznaczy na rurze gboko wsunicia. Zaznaczenia naley dokona szablonem dla gbokoci wsunicia i markerem lub przy yciu urzdzenia zaznaczajcego (znacznika). Zaznaczenie gbokoci wsunicia musi by widoczne po wsuniciu rury w ksztatk zaciskow i po zaciniciu zcza rurowego. Ksztatki zaciskowe z kocówkami bosymi mog by skracane tylko do dopuszczalnej ugoci ramienia. Przed montaem ksztatki zaciskowej naley sprawdzi, czy w ksztatce tej znajduje si piercie uszczelniajcy. Ewentualne ciaa obce na piercieniu naley usun. Przed wsuniciem rury do ksztatki zaciskowej naley usun zatyczki umieszczone fabrycznie w rurze systemowej. Wsuwajc rur w ksztatk naley j lekko obraca i równoczenie wciska w kierunku osi do oznaczonej gbokoci wsunicia. Przy poczeniach gwintowanych uszczelnienie powinno by wykonywane przed zaciskaniem. Zaciskanie przy uyciu elektromechanicznych narzdzi zaciskajcych z wykorzystaniem szczk zaciskowych dla rednic od 12 do 35 mm, opasek zaciskowych ze szczkami porednimi dla rednic od 42 do 54 mm, opasek zaciskowych ze szczkami porednimi dla rednic od 76,1 do 108 mm. Gicia rur systemowych mona dokonywa tylko na zimno za pomoc gitarek cznych, hydraulicznych lub elektrycznych. Promie zginania wikszy ni 3,5 x d. Ksztatki przejciowe gwintowane naley mocowa tak, aby na poczenia zaciskowe nie byy przenoszone siy skrcania, ani zginania Zawory Zawory grzejnikowe termostatyczne z bezstopniow, ukryt nastaw wstpn, korpus z mosidzu niklowanego, czci toczone z mosidzu, uszczelnienie z EPDM, Maks. temperatura robocza: 120C Maks. cinienie robocze: 10 bar Zawory grzejnikowe powrotne korpus z mosidzu niklowanego, czci toczone z mosidzu, uszczelnienie z EPDM, Maks. temperatura robocza: 120C Maks. cinienie robocze: 10 bar Str. 6

7 owice cieczowe, podstawowy zakres nastaw temperatury 6-28C. Zabezpieczenie przed zamarzniciem: 6 C owice termostatyczne w pomieszczeniach ogólnego uytku: odporna na wandalizm, kradziee i niepowoane manipulacje. Monta, demonta, nastawa temperatury moliwe tylko przy pomocy specjalnych narzdzi. Nastawiona warto jest zablokowana, wskanik nastawy ukryty. Zawory regulacyjne przelotowe z moliwoci pomiaru rónicy cinienia, z zaworami pomiarowymi, uszczelnienie trzpienia za pomoc o-ringu, nastawa wstpna za pomoc ograniczenia skoku grzybka. Wykonane z mosidzu odpornego na wypukiwanie cynku. Maks. temperatura robocza: min 110C Maks. cinienie robocze: min 16 bar Zawór mieszacza 3 drogowy z konierzami PN6. Przycza konierza wedug normy ISO Dopuszczalne nadcinienie robocze: 6 bar (PN 6). Dopuszczalna temperatura na zasilaniu: 100 C. Obudowa: eliwo szare GG 20. Waek: stal nierdzewna. Zasuwa obrotowa: mosidz (Cu + Pb). Maksymalny przeciek: 0,1 KVS. DN 40 i DN 50 z rczn wigni regulacyjn. Liniowa charakterystyka przepywu i obejcia Izolacje sieci grzewcze Wspóczynnik przewodzenia poniej 10 0,038 W/m*K. Maksymalna temperatura stosowania 400 C, Klasa reakcji na ogie CL-s1,d0. Gruboci wg projektu. Przed uruchomieniem instalacji wody naley przeprowadzi prób jej szczelnoci wg obowizujcej normy. Cinienie próbne wynosi 1,5 cinienia roboczego, lecz nie wicej ni 0,9 MPa róda uzyskania materiaów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiaów przeznaczonych do robót, Wykonawca przedstawi Inspektorowi Nadzoru do zatwierdzenia szczegóowe informacje dotyczce proponowanego materiau i ich róda wytwarzania, zamawiania lub wydobywania tych materiaów jak równie odpowiednie wiadectwa bada laboratoryjnych oraz próbki materiaów. Zatwierdzenie partii materiaów z danego róda nie oznacza automatycznie, e wszelkie materiay z danego róda uzyskaj zatwierdzenie. Wykonawca zobowizany jest do prowadzenia bada w celu wykazania, e materiay uzyskane z dopuszczonego róda w sposób ciy speniaj wymagania ST w czasie realizacji robót. Str. 7

8 2.5. Wariantowe stosowanie materiaów Dopuszcza si moliwo wariantowego zastosowania rodzajów materiau w wykonywanych robotach o ile zastosowany materia posiada te same wciwoci techniczne jak okrelone w dokumentacji projektowej i kosztorysowej. Wybrany i zaakceptowany rodzaj materiau nie moe by póniej zmieniany bez zgody Inspektora Nadzoru Przechowywanie i skadowanie materiaów Wykonawca zapewni, aby tymczasowo skadowane materiay, do czasu, gdy b one uyte do robót, byy zabezpieczone przed zanieczyszczeniami, zachoway swoj jako i wciwoci i byy dostpne do kontroli przez Inspektora Nadzoru. Miejsca czasowego skadowania materiaów b zlokalizowane w obrbie terenu budowy w miejscach uzgodnionych z Inspektorem Nadzoru lub poza terenem budowy w miejscach zorganizowanych przez Wykonawc i zaakceptowanych przez Inspektora Nadzoru. 3. Sprzt Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpywu na jako wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i iloci wskazaniom zawartym w ST. Liczba i wydajno sprztu powinny gwarantowa przeprowadzenie robót, zgodnie z zasadami okrelonymi w dokumentacji projektowej, ST i wskazaniach Inspektora Nadzoru. Sprzt bcy wasnoci Wykonawcy lub wynajty do wykonania robót, ma by utrzymany w dobrym stanie i gotowoci do pracy. Powinien by zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. 3.1 Regulator obiegu grzewczego Sterowany pogodowo, cyfrowy regulator obiegu grzewczego z moduem obsugowym z wywietlaczem tekstowym, dla maksymalnie trzech obiegów grzewczych z mieszaczem i regulacj temperatury wody w podgrzewaczu. Energooszczdne ogrzewanie dziki eksploatacji z pynnie obnion temperatur na zasilaniu obiegu grzewczego. Zastosowanie dla maych i duych instalacji grzewczych. Kompletny z: - cyfrowym zegarem sterujcym do precyzyjnego programu sterowania czasowego i wskazywania temperatury, - automatycznym przestawieniem czasu letniego/zimowego, - z wbudowanym systemem diagnostycznym, Str. 8

9 - programem wakacyjnym, - z moliwoci komunikacji poprzez zcze LON-BUS z regulatorami Vitotronic i poprzez 2 ow szyn BUS firmy Viessmann. 4. Transport 4.1. Ogólne wymagania dotyczce transportu Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie spowoduj niekorzystnego wpywu na jako wykonywanych robót. Warunki transportu dla poszczególnych materiaów powinny by zgodne z podanymi wyej w niniejszej Specyfikacji Technicznej Transport rur Rury przewozi si dowolnymi rodkami transportu wycznie w poeniu poziomym, zabezpieczajc je od uszkodze mechanicznych. W przypadku zaadowania do samochodu ciarowego wicej ni jednej partii rur, naley je zabezpieczy przed pomieszaniem. Rury powinny by adowane obok siebie na caej powierzchni i zabezpieczone przed przesuwaniem si przez podklinowanie lub w inny sposób. Podczas prac przeadunkowych rur nie naley rzuca Transport urzdze i armatury Transport urzdze i armatury powinien odbywa si krytymi rodkami transportu, zgodnie z obowizujcymi przepisami transportowymi o ile to moliwe w opakowaniach fabrycznych. Urzdzenia i armatura transportowana luzem powinna by zabezpieczona przed przemieszczaniem i uszkodzeniami mechanicznymi. 5. Wykonywanie robót 5.1. Zakres obowizków Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jako zastosowanych materiaów i wykonywanych robót, za ich zgodno z dokumentacj projektow oraz wymaganiami ST. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót Monta urzdze Monta armatury i osprztu ma by wykonany zgodnie z instrukcjami producenta i dostawcy, dokumentacj projektow i wiedz inyniersk. Str. 9

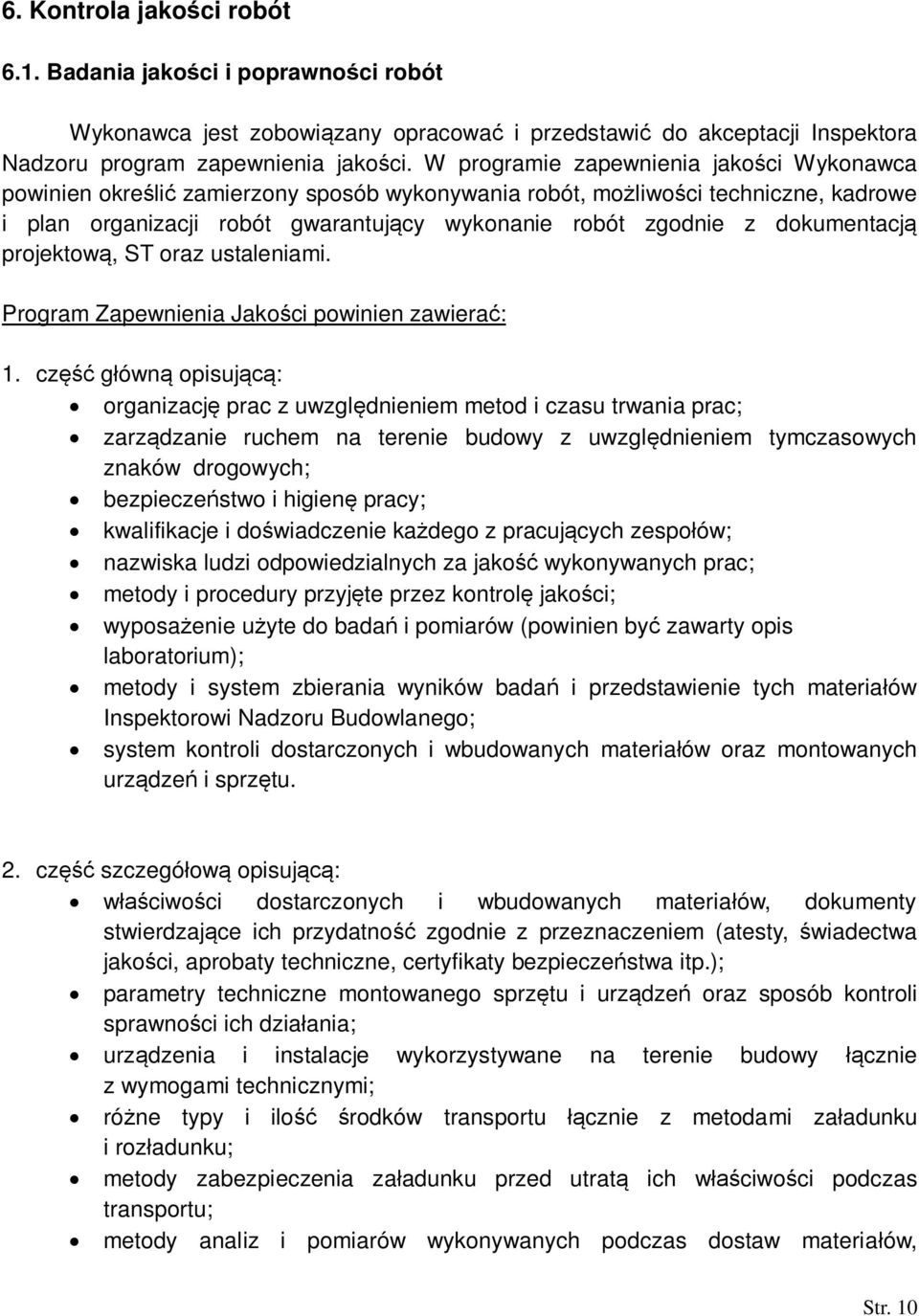

10 6. Kontrola jakoci robót 6.1. Badania jakoci i poprawnoci robót Wykonawca jest zobowizany opracowa i przedstawi do akceptacji Inspektora Nadzoru program zapewnienia jakoci. W programie zapewnienia jakoci Wykonawca powinien okreli zamierzony sposób wykonywania robót, moliwoci techniczne, kadrowe i plan organizacji robót gwarantujcy wykonanie robót zgodnie z dokumentacj projektow, ST oraz ustaleniami. Program Zapewnienia Jakoci powinien zawiera: 1. cz gówn opisuj: organizacj prac z uwzgldnieniem metod i czasu trwania prac; zarzdzanie ruchem na terenie budowy z uwzgldnieniem tymczasowych znaków drogowych; bezpieczestwo i higien pracy; kwalifikacje i dowiadczenie kadego z pracujcych zespoów; nazwiska ludzi odpowiedzialnych za jako wykonywanych prac; metody i procedury przyjte przez kontrol jakoci; wyposaenie uyte do bada i pomiarów (powinien by zawarty opis laboratorium); metody i system zbierania wyników bada i przedstawienie tych materiaów Inspektorowi Nadzoru Budowlanego; system kontroli dostarczonych i wbudowanych materiaów oraz montowanych urzdze i sprztu. 2. cz szczegóow opisuj: wciwoci dostarczonych i wbudowanych materiaów, dokumenty stwierdzajce ich przydatno zgodnie z przeznaczeniem (atesty, wiadectwa jakoci, aprobaty techniczne, certyfikaty bezpieczestwa itp.); parametry techniczne montowanego sprztu i urzdze oraz sposób kontroli sprawnoci ich dziaania; urzdzenia i instalacje wykorzystywane na terenie budowy cznie z wymogami technicznymi; róne typy i ilo rodków transportu cznie z metodami zaadunku i rozadunku; metody zabezpieczenia zaadunku przed utrat ich wciwoci podczas transportu; metody analiz i pomiarów wykonywanych podczas dostaw materiaów, Str. 10

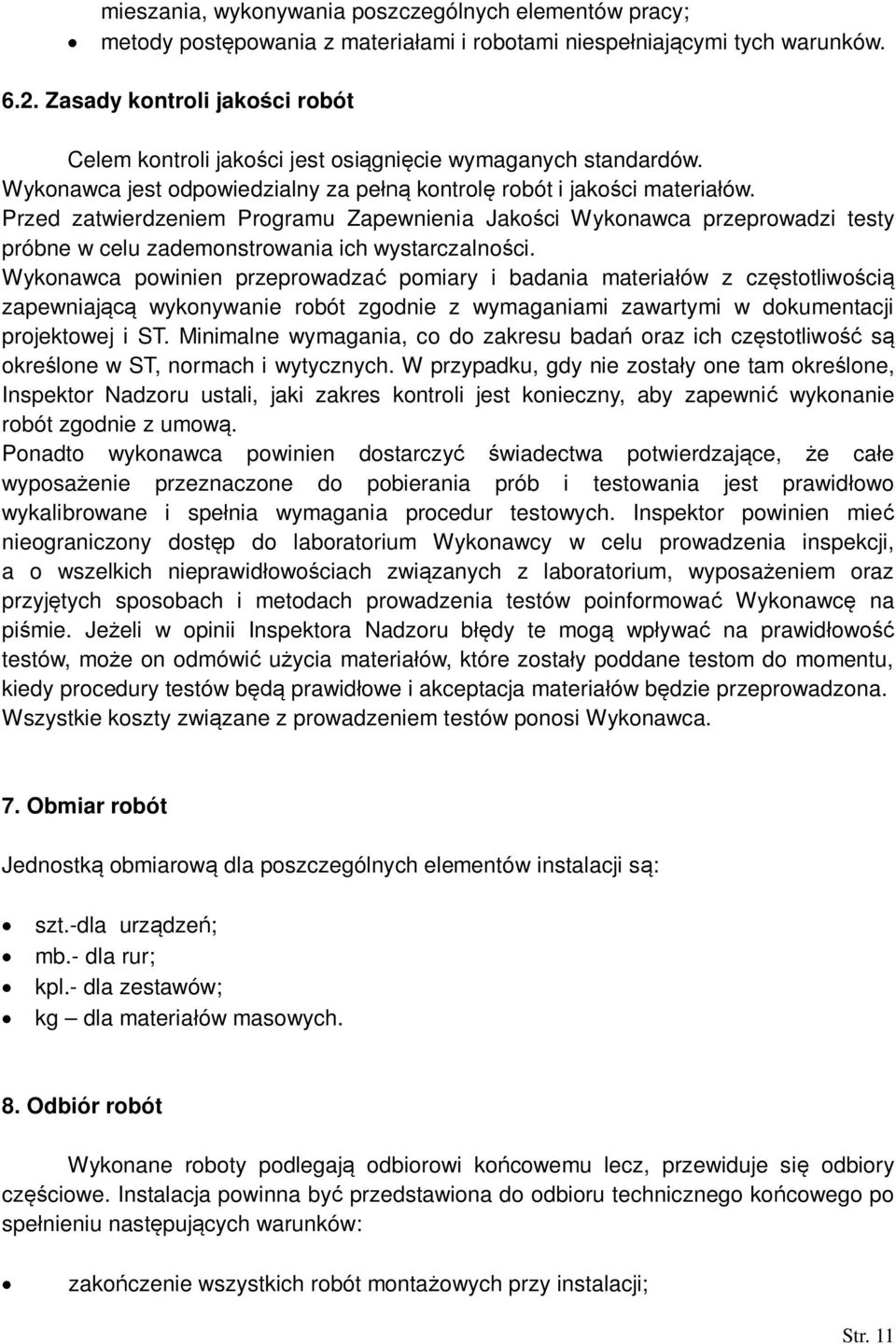

11 mieszania, wykonywania poszczególnych elementów pracy; metody postpowania z materiaami i robotami niespeniajcymi tych warunków Zasady kontroli jakoci robót Celem kontroli jakoci jest osignicie wymaganych standardów. Wykonawca jest odpowiedzialny za pe kontrol robót i jakoci materiaów. Przed zatwierdzeniem Programu Zapewnienia Jakoci Wykonawca przeprowadzi testy próbne w celu zademonstrowania ich wystarczalnoci. Wykonawca powinien przeprowadza pomiary i badania materiaów z czstotliwoci zapewniaj wykonywanie robót zgodnie z wymaganiami zawartymi w dokumentacji projektowej i ST. Minimalne wymagania, co do zakresu bada oraz ich czstotliwo s okrelone w ST, normach i wytycznych. W przypadku, gdy nie zostay one tam okrelone, Inspektor Nadzoru ustali, jaki zakres kontroli jest konieczny, aby zapewni wykonanie robót zgodnie z umow. Ponadto wykonawca powinien dostarczy wiadectwa potwierdzajce, e cae wyposaenie przeznaczone do pobierania prób i testowania jest prawidowo wykalibrowane i spenia wymagania procedur testowych. Inspektor powinien mie nieograniczony dostp do laboratorium Wykonawcy w celu prowadzenia inspekcji, a o wszelkich nieprawidowociach zwizanych z laboratorium, wyposaeniem oraz przyjtych sposobach i metodach prowadzenia testów poinformowa Wykonawc na pimie. Jeeli w opinii Inspektora Nadzoru bdy te mog wpywa na prawidowo testów, moe on odmówi uycia materiaów, które zostay poddane testom do momentu, kiedy procedury testów b prawidowe i akceptacja materiaów bdzie przeprowadzona. Wszystkie koszty zwizane z prowadzeniem testów ponosi Wykonawca. 7. Obmiar robót Jednostk obmiarow dla poszczególnych elementów instalacji s: szt.-dla urzdze; mb.- dla rur; kpl.- dla zestawów; kg dla materiaów masowych. 8. Odbiór robót Wykonane roboty podlegaj odbiorowi kocowemu lecz, przewiduje si odbiory czciowe. Instalacja powinna by przedstawiona do odbioru technicznego kocowego po spenieniu nastpujcych warunków: zakoczenie wszystkich robót montaowych przy instalacji; Str. 11

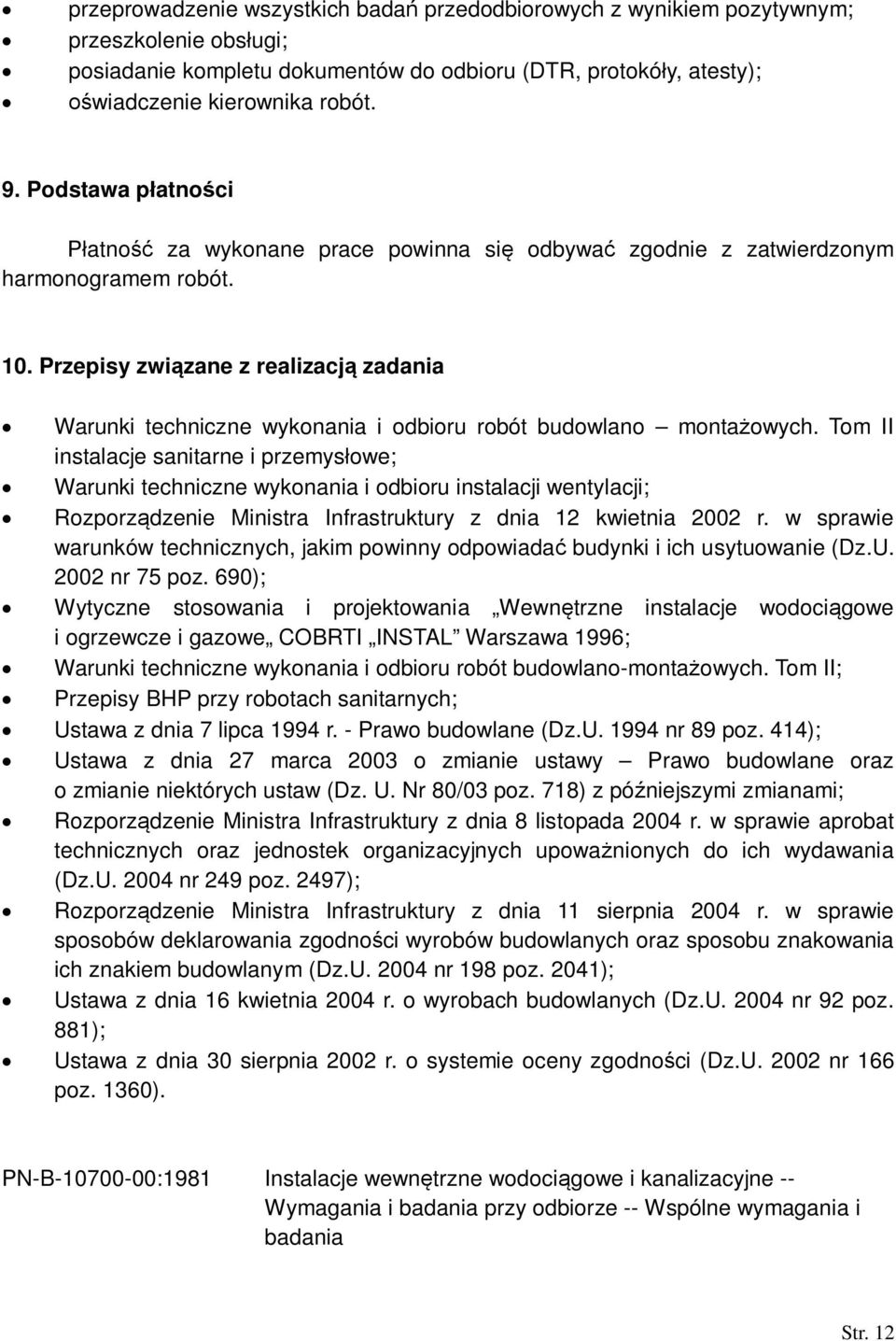

12 przeprowadzenie wszystkich bada przedodbiorowych z wynikiem pozytywnym; przeszkolenie obsugi; posiadanie kompletu dokumentów do odbioru (DTR, protokóy, atesty); wiadczenie kierownika robót. 9. Podstawa patnoci atno za wykonane prace powinna si odbywa zgodnie z zatwierdzonym harmonogramem robót. 10. Przepisy zwizane z realizacj zadania Warunki techniczne wykonania i odbioru robót budowlano montaowych. Tom II instalacje sanitarne i przemysowe; Warunki techniczne wykonania i odbioru instalacji wentylacji; Rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz.U nr 75 poz. 690); Wytyczne stosowania i projektowania Wewntrzne instalacje wodocigowe i ogrzewcze i gazowe COBRTI INSTAL Warszawa 1996; Warunki techniczne wykonania i odbioru robót budowlano-montaowych. Tom II; Przepisy BHP przy robotach sanitarnych; Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U nr 89 poz. 414); Ustawa z dnia 27 marca 2003 o zmianie ustawy Prawo budowlane oraz o zmianie niektórych ustaw (Dz. U. Nr 80/03 poz. 718) z póniejszymi zmianami; Rozporzdzenie Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upowanionych do ich wydawania (Dz.U nr 249 poz. 2497); Rozporzdzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodnoci wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U nr 198 poz. 2041); Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U nr 92 poz. 881); Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodnoci (Dz.U nr 166 poz. 1360). PN-B :1981 Instalacje wewntrzne wodocigowe i kanalizacyjne -- Wymagania i badania przy odbiorze -- Wspólne wymagania i badania Str. 12

13 PN-B :1987 PN-EN 12792:2006 PN-B-03430:1983 PN-B-03430: 1983/Az3:2000 PN-B-03421:1978 PN-EN ISO 6946:2008 PN-EN 12599:2002 PN-B-01421:1990 Akustyka budowlana -- Ochrona przed haasem pomieszcze w budynkach -- Dopuszczalne wartoci poziomu dwiku w pomieszczeniach Wentylacja budynków -- Symbole, terminologia i oznaczenia na rysunkach Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uytecznoci publicznej -- Wymagania Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uytecznoci publicznej -- Wymagania Wentylacja i klimatyzacja -- Parametry obliczeniowe powietrza wewntrznego w pomieszczeniach przeznaczonych do staego przebywania ludzi. Komponenty budowlane i elementy budynku -- Opór cieplny i wspóczynnik przenikania ciepa -- Metoda obliczania Wentylacja budynków -- Procedury bada i metody pomiarowe dotyczce odbioru wykonanych instalacji wentylacji i klimatyzacji Ciepownictwo -- Terminologia PN-B-01430:1990 Ogrzewnictwo -- Instalacje centralnego ogrzewania -- Terminologia PN-B-02402:1982 PN-B-02403:1982 PN-B-02413:1991 PN-B-02415:1991 PN-B-02420:1991 Ogrzewnictwo -- Temperatury ogrzewanych pomieszcze w budynkach Ogrzewnictwo -- Temperatury obliczeniowe zewntrzne Ogrzewnictwo i ciepownictwo -- Zabezpieczenie instalacji ogrzewa wodnych systemu otwartego -- Wymagania. Ogrzewnictwo i ciepownictwo -- Zabezpieczenie wodnych zamknitych systemów ciepowniczych -- Wymagania Ogrzewnictwo -- Odpowietrzanie instalacji ogrzewa wodnych -- Wymagania Str. 13

14 PN-B-02421:2000 Ogrzewnictwo i ciepownictwo -- Izolacja cieplna przewodów, armatury i urzdze -- Wymagania i badania odbiorcze PN-IEC Norma wieloarkuszowa Instalacje elektryczne w obiektach budowlanych; PN-91/E Przewody elektroenergetyczne ogólnego przeznaczenia do odbiorników ruchomych i przenonych. Ogólne wymagania i badania PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi PN-IEC 664-1:1998 Koordynacja izolacji urzdze elektrycznych w ukadach niskiego napicia. Zasady, wymagania i badania. PN-E-05204:1994 Ochrona przed elektrycznoci statyczn. Ochrona obiektów, instalacji i urzdze. Wymagania PN-92/E Stopnie ochrony zapewniane przez obudowy (Kod IP) PN-IEC 60038:1999 Napicia znormalizowane IEC PN-93/N Znaki bezpieczestwa. Ochrona i higiena pracy PN-EN :2010 Bezpieczestwo maszyn Wyposaenie elektryczne maszyn PN-EN ISO :2008 maszyn -- Elementy systemów sterowania zwizane z bezpieczestwem -- Cz 1: Ogólne zasady projektowania PN-EN ISO :2008 Bezpieczestwo maszyn -- Elementy systemów sterowania zwizane z bezpieczestwem -- Cz 2: Walidacja Str. 14
