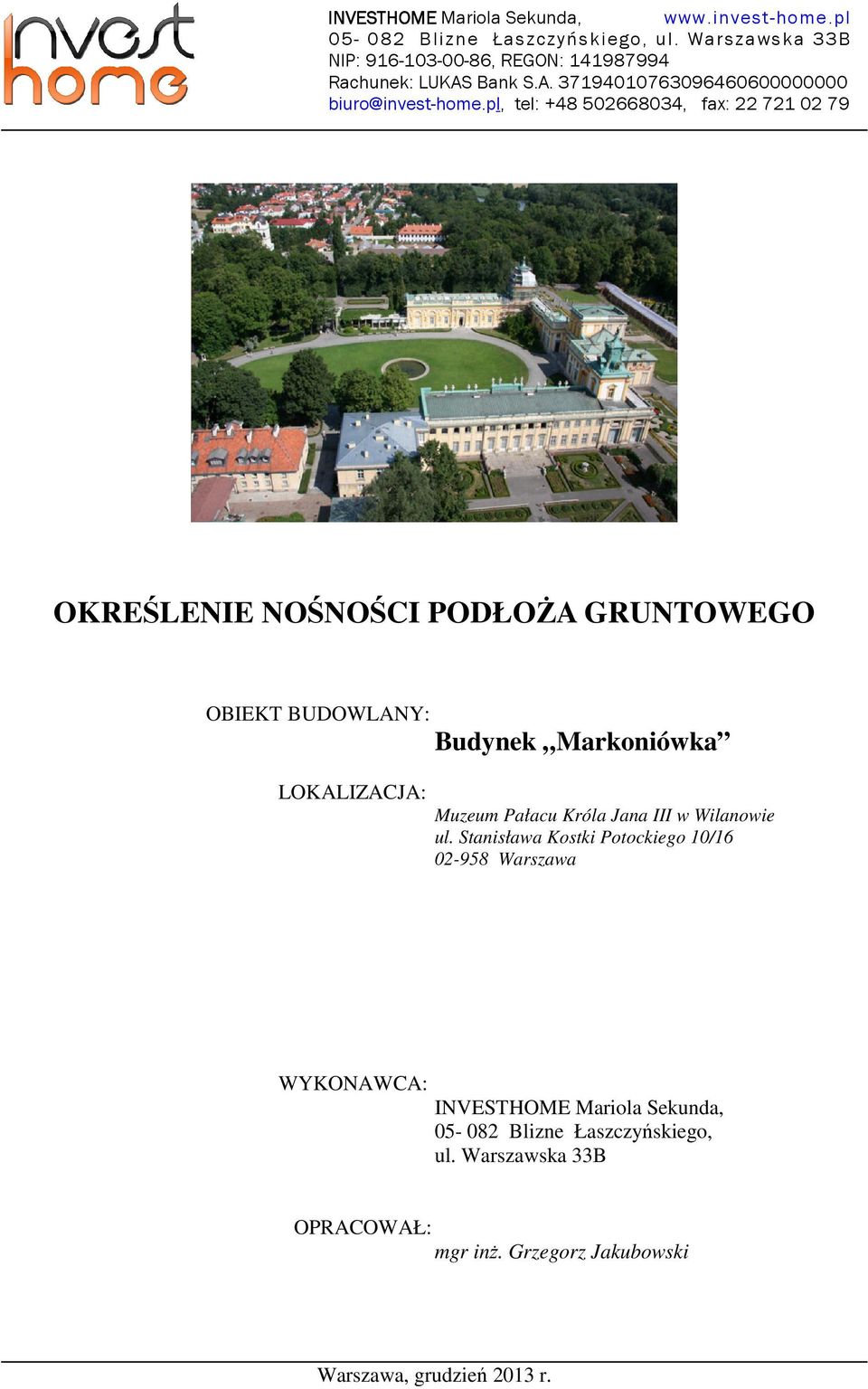

1 OKREŚLENIE NOŚNOŚCI PODŁOŻA GRUNTOWEGO OBIEKT BUDOWLANY: Budynek Markoniówka LOKALIZACJA: Muzeum Pałacu Króla Jana III w Wilanowie ul. Staniława Kotki Potockiego 10/ Warzawa WYKONAWCA: INVESTHOME Mariola Sekunda, Blizne Łazczyńkiego, ul. Warzawka 33B OPRACOWAŁ: mgr inż. Grzegorz Jakubowki Warzawa, grudzień 2013 r.

2 1. Podtawa wykonania opracowania Podtawą wykonania niniejzego opracowania, jet Zlecenie-Umowa z dnia r. zawarta pomiędzy firmami : KOWAGO-INŻYNIERIA Nejman Barbara, Wiązowna, Oiedle Parkowe 6B oraz INVESTHOME Mariola Sekunda, Blizne Łazczyńkiego, ul. Warzawka 33B. 2. Cel opracowania Celami porządzenia opracowania ą: a) określenie nośności podłoża gruntowego na poziomie poadowienia budynku Markoniówki położonego na terenie Muzeum Pałacu Króla Jana III w Wilanowie oraz b) przedtawienie wyników przeprowadzonych badan podłoża gruntowego w obrębie piwnic i ław fundamentowych wymienionego wyżej budynku. 3. Zakre opracowania Opracowanie obejmuje woim zakreem: 1) zetawienie wyników badań podłoża gruntowego w obrębie piwnic i ław fundamentowych budynku Markoniówki położonego na terenie Muzeum Pałacu Króla Jana III w Wilanowie, 2) określenie nośności podłoża gruntowego na poziomie poadowienia przedmiotowego budynku zgodnie z EC7 na podtawie parametrów kierunkowych będących wynikiem badań gruntu pod poziomem poadowienia ław fundamentowych, 3) Załączniki: a) Załącznik nr 1 Dokumentacja fotograficzna b) Załącznik nr 2 Kopie: uprawnień budowlanych i zaświadczenia MOIIB 4. Zetawienie wyników badań polowych gruntów Teren, na którym znajduje ię przedmiotowy budynek Markoniówki w komplekie pałacowym w Wilanowie, pod względem budowy morfologicznej jet płaki, mało zróżnicowany wyokościowo. Pod względem geologicznym należy do Kotliny Warzawkiej, która zbudowana jet głównie z utworów glacjalnych oraz fluwioglacjalnych zlodowacenia środkowopolkiego. Są to iły, mułki i piaki zatoikowe, piaki i żwiry rzeczno-lodowcowe oraz gliny zwałowe. W celu określenia nośności obliczeniowej podłoża gruntowego w poziomie poadowienia przedmiotowego budynku wykonano dwie odkrywki połączone z ondowaniem ondą lekką DPL wg normy Eurokod 7. Badanie takie opiera ię na mierzeniu wielkości oporu, jaki powtaje przy zagłębianiu odpowiednio wyprofilowanej końcówki, ilość uderzeń na 10 cm wpędu ondy w podłoże pozwala na określenie topnia zagęzczenia gruntów niepoitych. W wyniku tych badań utalono profile geotechniczne na bazie otworów badawczych w odkrywkach w pobliżu zewnętrznych ścian nośnych budynku. Bezpośrednio pod fundamentem wytępują grunty niepoite wodoprzepuzczalne z gruzem ceglanym. Pod nimi znajdują ię grunty niepoite w tanie średniozagęzczonym. Profile geotechniczny podłoża w odkrywce I przedtawiono na ry. 1 wynik ondowania w tej odkrywce na ry. 2 oraz analogicznie dla odkrywki nr II na ry. 3 i 4. tr. 2 / 7

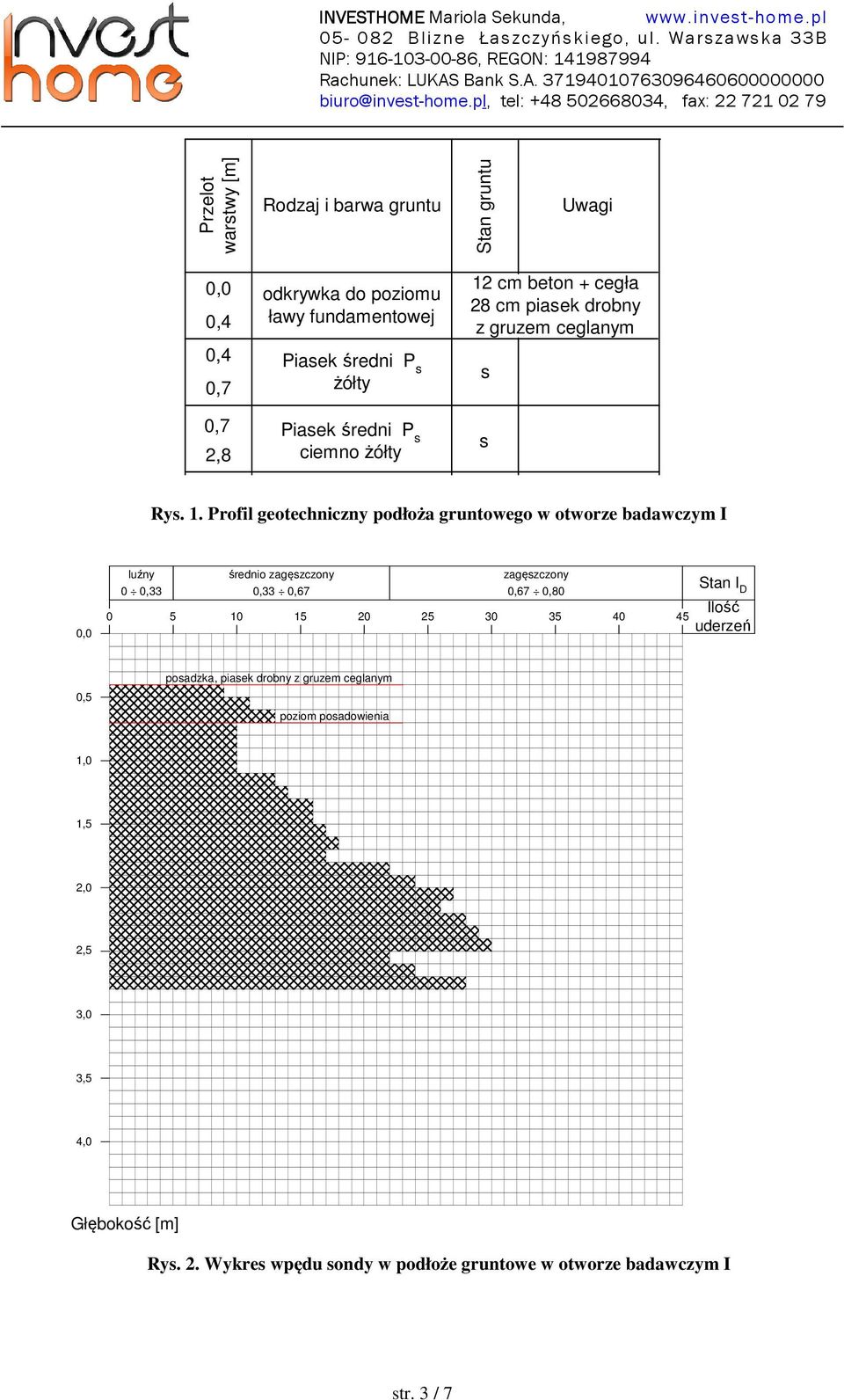

3 Przelot wartwy [m] Rodzaj i barwa gruntu Stan gruntu Uwagi 2,8 odkrywka do poziomu ławy fundamentowej Piaek średni P żółty Piaek średni P ciemno żółty 12 cm beton + cegła 28 cm piaek drobny z gruzem ceglanym Ry. 1. Profil geotechniczny podłoża gruntowego w otworze badawczym I luźny 0 0,33 średnio zagęzczony 0,33 0,67 zagęzczony 0,67 0, Stan I D Ilość uderzeń 0,5 poadzka, piaek drobny z gruzem ceglanym poziom poadowienia 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Głębokość [m] Ry. 2. Wykre wpędu ondy w podłoże gruntowe w otworze badawczym I tr. 3 / 7

4 Przelot wartwy [m] Rodzaj i barwa gruntu Stan gruntu Uwagi 2,8 odkrywka do poziomu ławy fundamentowej Piaek średni P żółty Piaek średni P ciemno żółty 12 cm beton + cegła 28 cm piaek drobny z gruzem ceglanym Ry. 3. Profil geotechniczny podłoża gruntowego w otworze badawczym II luźny 0 0,33 średnio zagęzczony 0,33 0,67 zagęzczony 0,67 0, Stan I D Ilość uderzeń 0,5 poadzka, piaek drobny z gruzem ceglanym poziom poadowienia 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Głębokość [m] Ry. 4. Wykre wpędu ondy w podłoże gruntowe w otworze badawczym II tr. 4 / 7

5 Budynek poadowiony jet na piaku średnim, ilość uderzeń ondy wynoi 13, tąd I D wynoi 8. Na podtawie wykonanych odkrywek, wyników badan podłoża gruntowego oraz doświadczeń z innych obiektów zabytkowych określono przekrój fundamentów, który przedtawiono na ry Skala 1 : 20 Ry. 5. Przekrój murowanej ławy fundamentowej pod ścianą nośną budynku 5. Określenie nośności podłoża gruntowego Zgodnie z normą Eurokod 7 w prawdzeniu nośności fundamentu przyjęto podejście obliczeniowe DA2*, dla którego zetaw częściowych wpółczynników bezpieczeńtwa to: - A1 oddziaływania lub kutki oddziaływań: trwałe γ G =1,35, zmienne γ Q =1,5, - M1 parametrów gruntu γ M =1,0 (wartości charakterytyczne), - R2 oporu fundamentów γ R =1,4. Poziom poadowienia fundamentów w przypadkach obu punktów badawczych uytuowany jet w piakach średnich, na podtawie krajowych zależności korelacyjnych przyjęto wartość charakterytyczną kąt tarcia wewnętrznego ϕ' = 33,0 O, pójność c =0 kpa oraz charakterytyczny ciężar objętościowy γ = 17,0 kn/m3. Opór graniczny podłoża gruntowego określono na podtawie normy Eurokod 7 w warunkach z odpływem z zależności (przy uwzględnieniu zerowej pójności, poziomej podtawy fundamentu oraz pionowego oddziaływania ił): R/A' = q' N q q + 0,5 γ' B' N γ γ z obliczeniowymi wartościami bezwymiarowych wpółczynników nośności: N q = e π tanφ' tan 2 (45º + ϕ '/2) = 26,09, N γ = 2 (N q 1 ) tan ϕ' = 32,59, wpółczynniki kztałtu fundamentu: q = 1 + (B'/ L') in ϕ' - dla ławy = 1, γ = 1 0,3 (B'/ L') - dla ławy = 1, q = D min γ D gdzie: γ D - średni ciężar wartw poadzki i gruntu do podezwy fundamentu 17,0 kn/m3. tąd opór jednotkowy podłoża wynoi: R/A' = 626,29 kpa tr. 5 / 7

6 INVESTHOME Mariola Sekunda, B li z ne Ł a zc z yń k i eg o, u l. Wa r z a w k a 3 3 B 6. Załączniki: 6.1. Załącznik nr 1 Dokumentacja fotograficzna Fot. 1 Odkrywka poadki i otwór badawczy I widok po wykonaniu ondowania Fot. 3 Odkrywka poadki i otwór badawczy I po zakończeniu badań Fot. 2 Otwór badawczy I wiercenia świdrem ręcznym Fot. 4 Odkrywka poadki i otwór badawczy II po zakończeniu badań tr. 6 / 7

7 INVESTHOME Mariola Sekunda, B li z ne Ł a zc z yń k i eg o, u l. Wa r z a w k a 3 3 B 6.2. Załącznik nr 2 Kopie: uprawnień budowlanych i zaświadczenia MOIIB tr. 7 / 7
