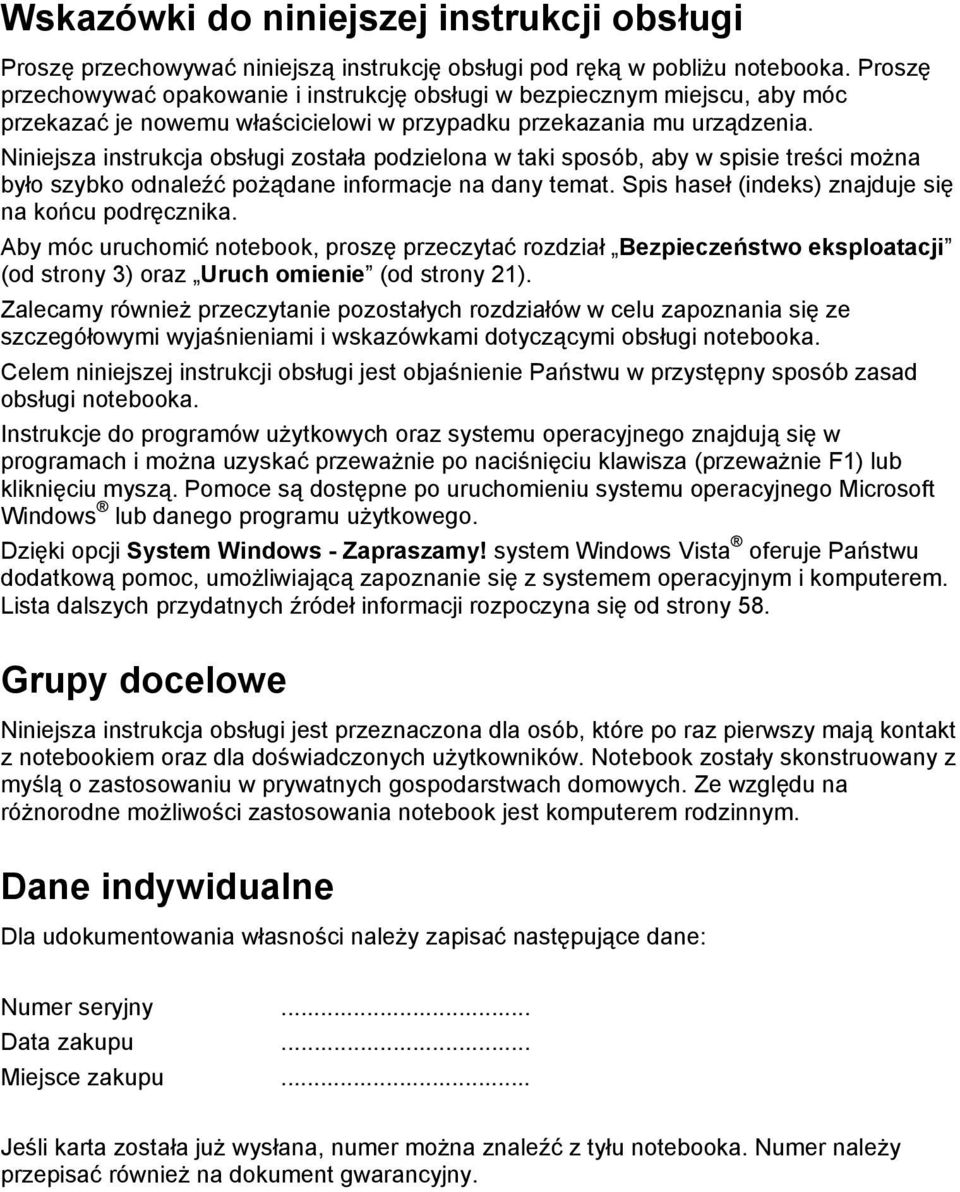

1 Wskazówki do niniejszej instrukcji obsługi Proszę przechowywać niniejszą instrukcję obsługi pod ręką w pobliżu notebooka. Proszę przechowywać opakowanie i instrukcję obsługi w bezpiecznym miejscu, aby móc przekazać je nowemu właścicielowi w przypadku przekazania mu urządzenia. Niniejsza instrukcja obsługi została podzielona w taki sposób, aby w spisie treści można było szybko odnaleźć pożądane informacje na dany temat. Spis haseł (indeks) znajduje się na końcu podręcznika. Aby móc uruchomić notebook, proszę przeczytać rozdział Bezpieczeństwo eksploatacji (od strony 3) oraz Uruch omienie (od strony 21). Zalecamy również przeczytanie pozostałych rozdziałów w celu zapoznania się ze szczegółowymi wyjaśnieniami i wskazówkami dotyczącymi obsługi notebooka. Celem niniejszej instrukcji obsługi jest objaśnienie Państwu w przystępny sposób zasad obsługi notebooka. Instrukcje do programów użytkowych oraz systemu operacyjnego znajdują się w programach i można uzyskać przeważnie po naciśnięciu klawisza (przeważnie F1) lub kliknięciu myszą. Pomoce są dostępne po uruchomieniu systemu operacyjnego Microsoft Windows lub danego programu użytkowego. Dzięki opcji System Windows - Zapraszamy! system Windows Vista oferuje Państwu dodatkową pomoc, umożliwiającą zapoznanie się z systemem operacyjnym i komputerem. Lista dalszych przydatnych źródeł informacji rozpoczyna się od strony 58. Grupy docelowe Niniejsza instrukcja obsługi jest przeznaczona dla osób, które po raz pierwszy mają kontakt z notebookiem oraz dla doświadczonych użytkowników. Notebook zostały skonstruowany z myślą o zastosowaniu w prywatnych gospodarstwach domowych. Ze względu na różnorodne możliwości zastosowania notebook jest komputerem rodzinnym. Dane indywidualne Dla udokumentowania własności należy zapisać następujące dane: Numer seryjny... Data zakupu... Miejsce zakupu... Jeśli karta została już wysłana, numer można znaleźć z tyłu notebooka. Numer należy przepisać również na dokument gwarancyjny.

2 Jakość Przy doborze podzespołów kierowaliśmy się przede wszystkim wysoką funkcjonalnością, prostotą obsługi, bezpieczeństwem i niezawodnością. Dzięki wyważonej koncepcji możemy Państwu zaprezentować przyszłościowy notebook, z którym będą Państwo z radością pracować i który doskonale sprawdzi się podczas zabawy w czasie wolnym. Dziękujemy za zaufanie okazane naszym produktom i cieszymy się, że możemy powitać Państwa w gronie naszych klientów. Copyright 2007, Wszystkie prawa zastrzeżone, 11/07 Niniejszy podręcznik chroniony jest prawem autorskim. Znaki towarowe: MS-DOS i Windows są wpisanymi znakami towarowymi firmy Microsoft. Pentium jest wpisanym znakiem towarowym firmy Intel. Pozostał znaki towarowe stanowią własność odpowiednich posiadaczy. Zastrzega się zmiany techniczny i optyczne jak i błędy w druku. ii

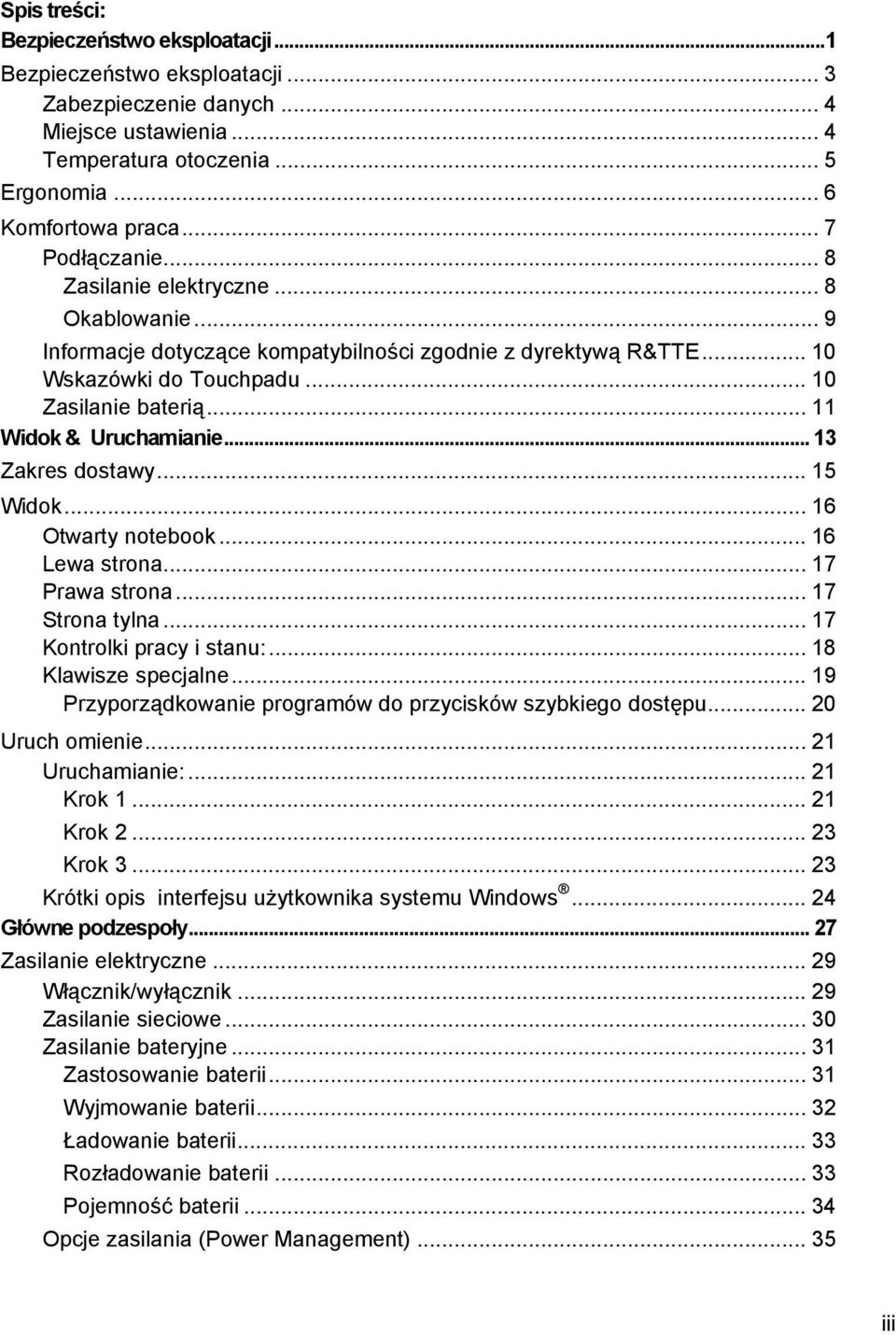

3 Spis treści: Bezpieczeństwo eksploatacji...1 Bezpieczeństwo eksploatacji... 3 Zabezpieczenie danych... 4 Miejsce ustawienia... 4 Temperatura otoczenia... 5 Ergonomia... 6 Komfortowa praca... 7 Podłączanie... 8 Zasilanie elektryczne... 8 Okablowanie... 9 Informacje dotyczące kompatybilności zgodnie z dyrektywą R&TTE Wskazówki do Touchpadu Zasilanie baterią Widok & Uruchamianie Zakres dostawy Widok Otwarty notebook Lewa strona Prawa strona Strona tylna Kontrolki pracy i stanu: Klawisze specjalne Przyporządkowanie programów do przycisków szybkiego dostępu Uruch omienie Uruchamianie: Krok Krok Krok Krótki opis interfejsu użytkownika systemu Windows Główne podzespoły Zasilanie elektryczne Włącznik/wyłącznik Zasilanie sieciowe Zasilanie bateryjne Zastosowanie baterii Wyjmowanie baterii Ładowanie baterii Rozładowanie baterii Pojemność baterii Opcje zasilania (Power Management) iii

4 Wstrzymaj ( ) Hibernacja ( ) Wyświetlacz Otwieranie i zamykanie wyświetlacza Rozdzielczość monitora Podłączenie zewnętrznego monitora Duplikowanie pulpitu Poszerzenie pulpitu Wprowadzanie danych Klawiatura Kombinacje klawiszy specyficzne dla notebooków Pole myszy (Touchpad) Twardy dysk Ważne katalogi Napęd optyczny Wkładanie płyty CD/DVD Awaryjne wyciąganie zablokowanej płyty Odtwarzanie i odczytywanie płyt Ustawienia regionalne DVD Zagadnienia dotyczące wypalarki Płyty CD i DVD Karta dźwiękowa Zewnętrzne połączenia Audio Praca w sieci Co to jest sieć? Podłączenie do sieci Ethernet Wireless LAN (sieć radiowa) Usuwanie problemów w sieci Karta Express/ Instalacja karty Express Wyjmowanie karty Express Kamera internetowa Przykład zastosowania z programem Windows Messenger Złącze Universal Serial Bus (USB) Jak zabezpieczyć notebook Hasło uruchamiające Zastosowanie zamka Oprogramowanie Poznaj Windows Vista Windows Vista Szybka instrukcja obsługi iv

5 Windows Vista Pomoc i obsługa techniczna Windows Vista System Windows - Zapraszamy! Windows Vista Kontrola konta użytkownika Instalacja oprogramowania Instalacja oprogramowania : Usuwanie programów Aktywacja Windows Aktywacja produktu na posiadanym komputerze przenośnym Program BIOS Setup Uruchamianie Setup Bios Pomoc Często stawiane pytania Bezpieczeństwo danych i systemu Zabezpieczanie danych Programy konserwacyjne Dyskietki przywracająca hasło Przywtacajie systemu Usuwanie błędów Przywracanie stanu fabrycznego Ograniczenie przywracania Wykonywanie przywracania Pierwsza pomoc w razie problemów ze sprzętem n Lokalizacja przyczyny Błędy oraz możliwe ich przyczyny Czy potrzebna jest dalsza pomoc? Obsługa sterowników Konserwacja Pielęgnacja wyświetlacza Transport Recykling i utylizacja Praca z zasilaniem bateryjnym Modernizacja i naprawa Wskazówki dla serwisanta Dodatek Zgodność z normami Kompatybilność elektromagnetyczna Błędy pikseli w monitorach LCDs (wyświetlacze TFT) Powielanie niniejszego podręcznika Index v

6 vi

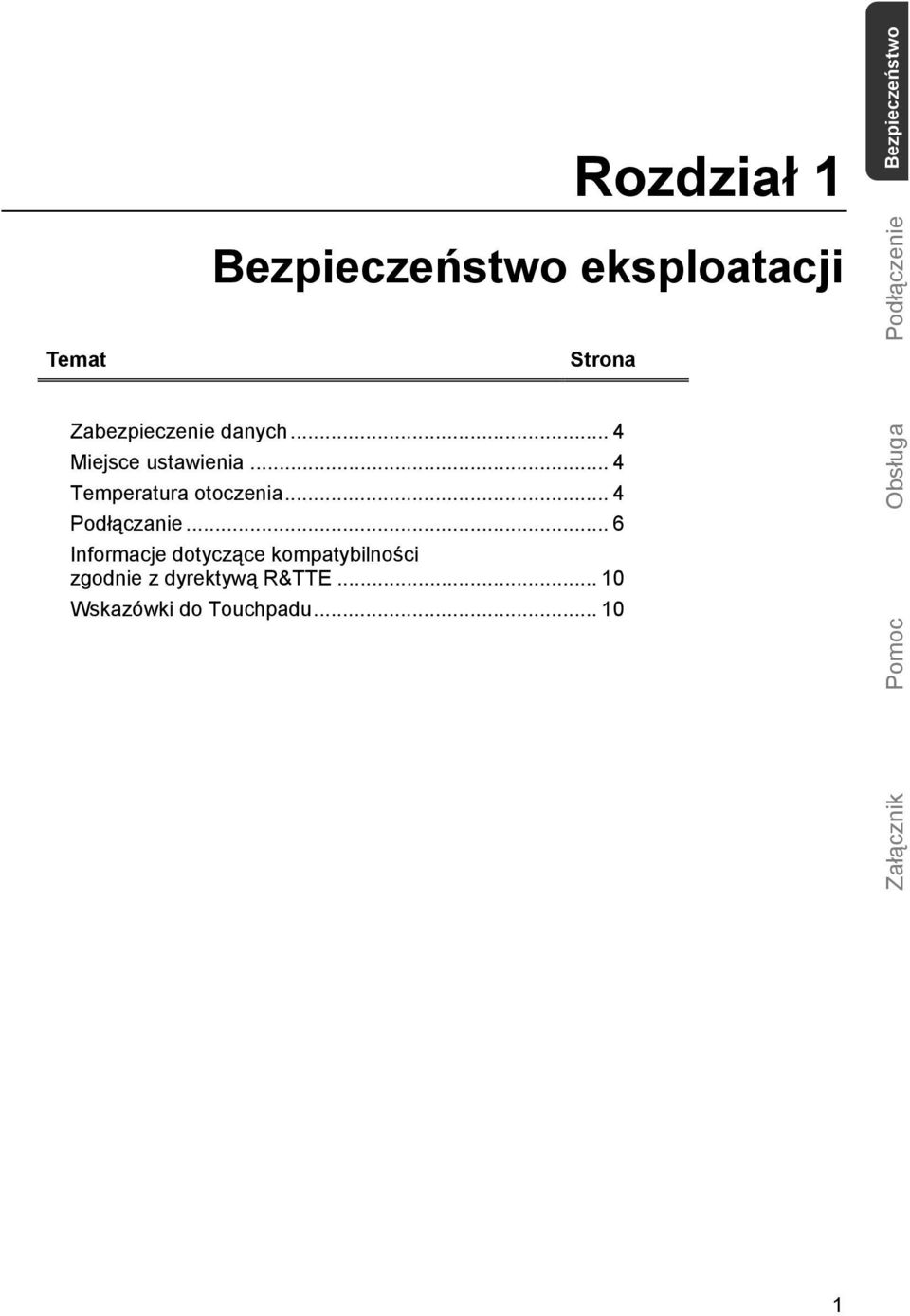

7 Temat Rozdział 1 Bezpieczeństwo eksploatacji Strona Bezpieczeństwo Podłączenie Zabezpieczenie danych... 4 Miejsce ustawienia... 4 Temperatura otoczenia... 4 Podłączanie... 6 Informacje dotyczące kompatybilności zgodnie z dyrektywą R&TTE Wskazówki do Touchpadu Obsługa Pomoc Załącznik 1

8 2 Bezpieczeństwo eksploatacji

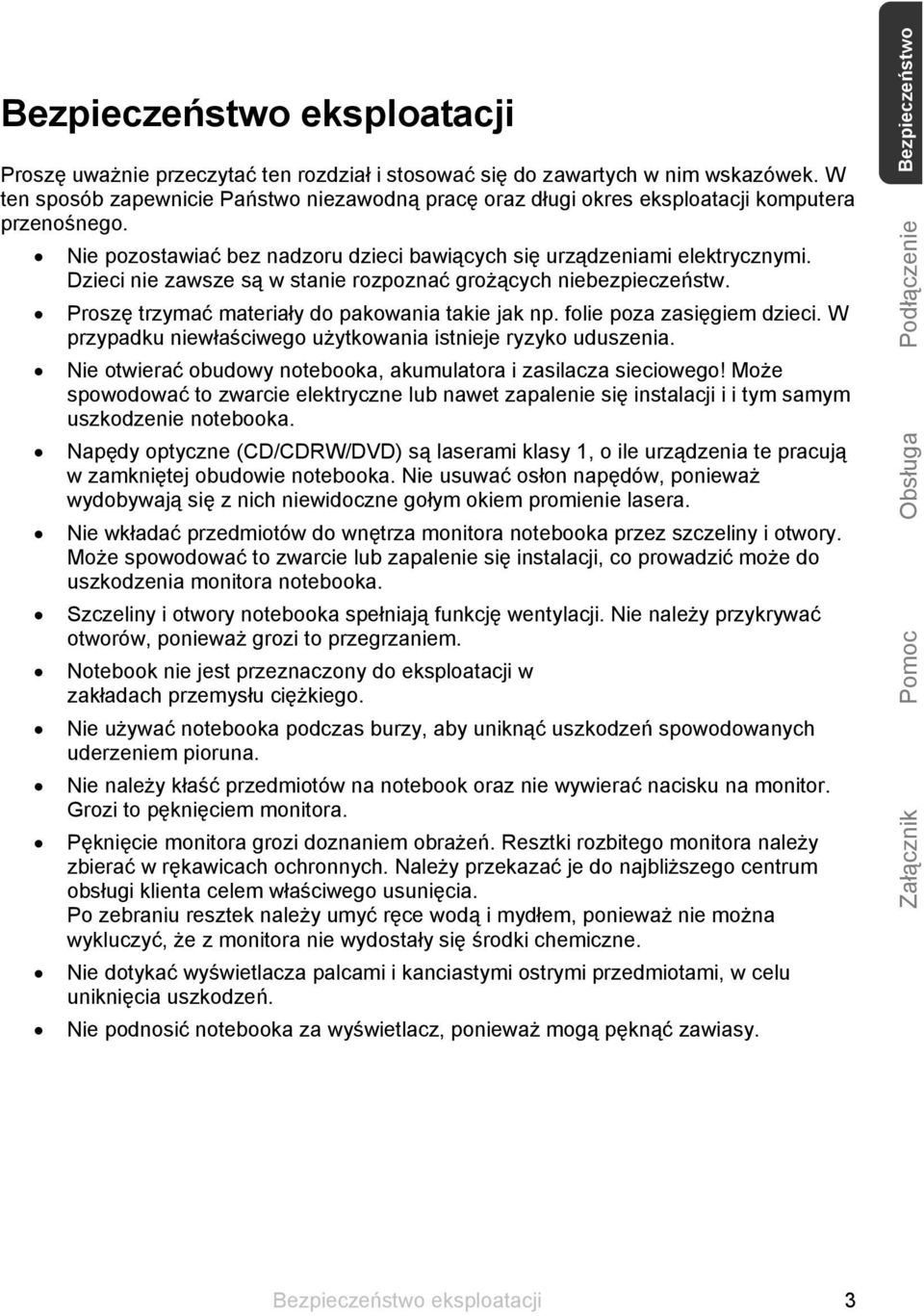

9 Bezpieczeństwo eksploatacji Proszę uważnie przeczytać ten rozdział i stosować się do zawartych w nim wskazówek. W ten sposób zapewnicie Państwo niezawodną pracę oraz długi okres eksploatacji komputera przenośnego. Nie pozostawiać bez nadzoru dzieci bawiących się urządzeniami elektrycznymi. Dzieci nie zawsze są w stanie rozpoznać grożących niebezpieczeństw. Proszę trzymać materiały do pakowania takie jak np. folie poza zasięgiem dzieci. W przypadku niewłaściwego użytkowania istnieje ryzyko uduszenia. Nie otwierać obudowy notebooka, akumulatora i zasilacza sieciowego! Może spowodować to zwarcie elektryczne lub nawet zapalenie się instalacji i i tym samym uszkodzenie notebooka. Napędy optyczne (CD/CDRW/DVD) są laserami klasy 1, o ile urządzenia te pracują w zamkniętej obudowie notebooka. Nie usuwać osłon napędów, ponieważ wydobywają się z nich niewidoczne gołym okiem promienie lasera. Nie wkładać przedmiotów do wnętrza monitora notebooka przez szczeliny i otwory. Może spowodować to zwarcie lub zapalenie się instalacji, co prowadzić może do uszkodzenia monitora notebooka. Szczeliny i otwory notebooka spełniają funkcję wentylacji. Nie należy przykrywać otworów, ponieważ grozi to przegrzaniem. Notebook nie jest przeznaczony do eksploatacji w zakładach przemysłu ciężkiego. Nie używać notebooka podczas burzy, aby uniknąć uszkodzeń spowodowanych uderzeniem pioruna. Nie należy kłaść przedmiotów na notebook oraz nie wywierać nacisku na monitor. Grozi to pęknięciem monitora. Pęknięcie monitora grozi doznaniem obrażeń. Resztki rozbitego monitora należy zbierać w rękawicach ochronnych. Należy przekazać je do najbliższego centrum obsługi klienta celem właściwego usunięcia. Po zebraniu resztek należy umyć ręce wodą i mydłem, ponieważ nie można wykluczyć, że z monitora nie wydostały się środki chemiczne. Nie dotykać wyświetlacza palcami i kanciastymi ostrymi przedmiotami, w celu uniknięcia uszkodzeń. Nie podnosić notebooka za wyświetlacz, ponieważ mogą pęknąć zawiasy. Bezpieczeństwo Załącznik Pomoc Obsługa Podłączenie Bezpieczeństwo eksploatacji 3

10 Notebook należy natychmiast wyłączyć lub nie należy go włączać, wyciągnąć wtyczkę sieciową i zwrócić się do naszego działu serwisowego, jeśli zasilacz sieciowy lub kabel sieciowy albo wtyczka są nadtopione lub uszkodzone. Należy wymienić uszkodzony zasilacz lub kabel na oryginalne części zamienne. Nie można ich naprawiać pod żadnym pozorem.... obudowa notebooka jest uszkodzona lub do wnętrza przedostała się ciecz. Należy oddać notebook do kontroli przez dział serwisowy. W przeciwnym razie notebook nie będzie pracował w sposób bezpieczny. Może wystąpić śmiertelne niebezpieczeństwo na skutek porażenia elektrycznego lub niebezpieczeństwo dla zdrowia na skutek niebezpiecznego promieniowania lasera! Zabezpieczenie danych Uwaga! Po każdorazowej aktualizacji danych należy dokonać zabezpieczenia danych na nośniku zewnętrznym (CD-R: patrz strona 69). Roszczenia o odszkodowanie strat spowodowanych utratą danych i strat z nich wynikających są wykluczone. Miejsce ustawienia Notebook oraz podłączone urządzenia należy przechowywać w miejscach suchych, niezakurzonych oraz nienarażonych na wysokie temperatury oraz na bezpośrednie oddziaływanie promieni słonecznych. Nieprzestrzeganie ten zasad może spowodować zakłócenia lub uszkodzenia notebooka. Nie użytkować notebooka na zewnątrz. Notebook oraz podłączone urządzenia należy ustawić i użytkować na powierzchniach stabilnych, równych i nienarażonych na wibracje, aby nie dopuścić do przewrócenia się notebooka. Nie należy pracować przez dłuższy czas z notebookiem na kolanach lub na innej części ciała, ponieważ emisja ciepła na dolnej stronie notebooka powoduje niepożądane ogrzanie się części. Nowe urządzenia mogą wydawać w pierwszych godzinach eksploatacji typowy, nieunikniony, ale całkowicie nieszkodliwy zapach, który z biegiem czasu się zmniejsza i zanika. Aby zapobiec koncentracji takiego zapachu, zalecamy regularne wietrzenie pomieszczenia. Ten notebook nie nadaje się do zastosowania jako urządzenie wchodzące w skład stacji roboczej w myśl 2 Rozporządzenia dotyczącego stacji roboczych. 4 Bezpieczeństwo eksploatacji

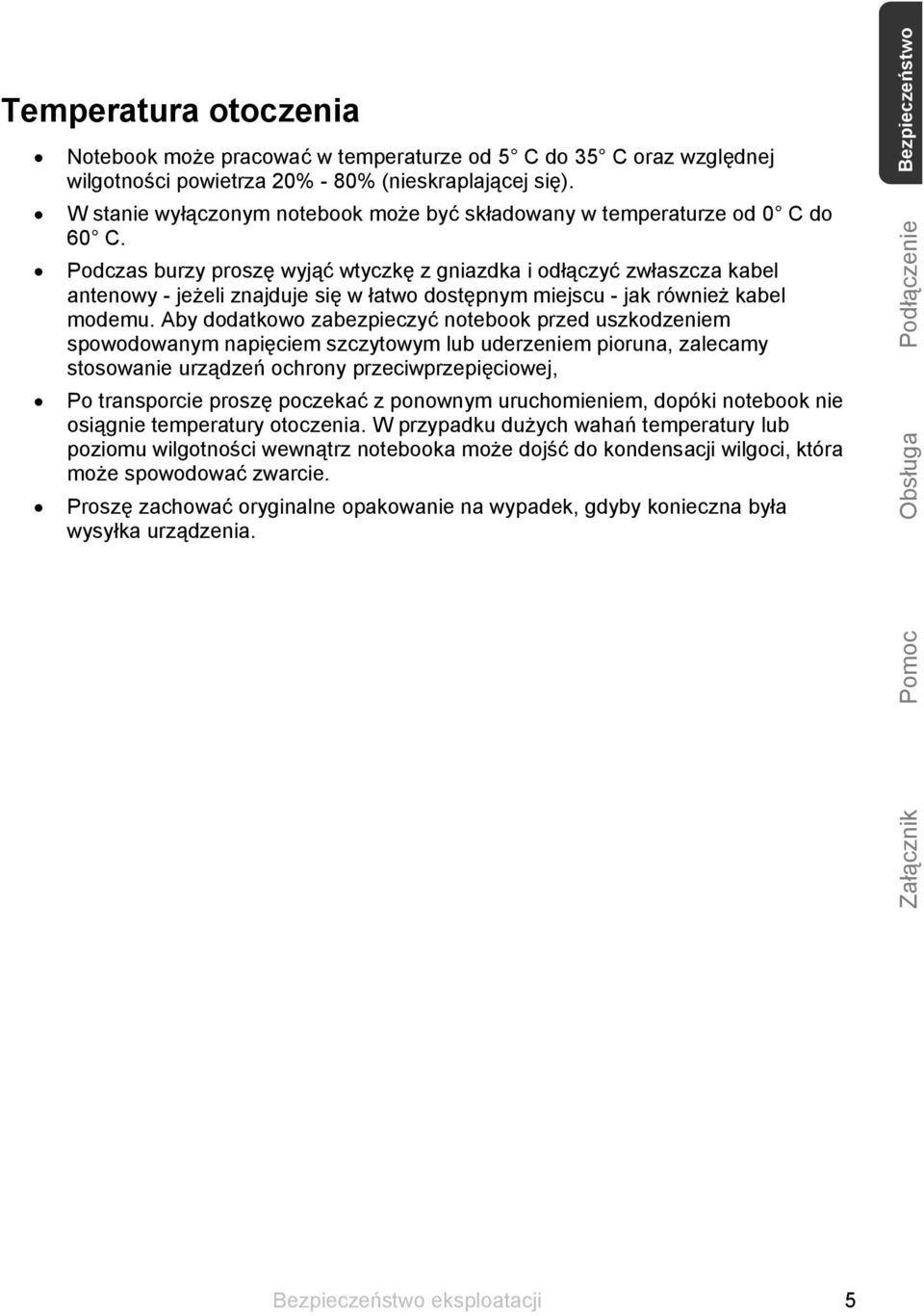

11 Bezpieczeństwo Załącznik Pomoc Temperatura otoczenia Notebook może pracować w temperaturze od 5 C do 35 C oraz względnej wilgotności powietrza 20% - 80% (nieskraplającej się). W stanie wyłączonym notebook może być składowany w temperaturze od 0 C do 60 C. Podczas burzy proszę wyjąć wtyczkę z gniazdka i odłączyć zwłaszcza kabel antenowy - jeżeli znajduje się w łatwo dostępnym miejscu - jak również kabel modemu. Aby dodatkowo zabezpieczyć notebook przed uszkodzeniem spowodowanym napięciem szczytowym lub uderzeniem pioruna, zalecamy stosowanie urządzeń ochrony przeciwprzepięciowej, Po transporcie proszę poczekać z ponownym uruchomieniem, dopóki notebook nie osiągnie temperatury otoczenia. W przypadku dużych wahań temperatury lub poziomu wilgotności wewnątrz notebooka może dojść do kondensacji wilgoci, która może spowodować zwarcie. Proszę zachować oryginalne opakowanie na wypadek, gdyby konieczna była wysyłka urządzenia. Podłączenie Obsługa Bezpieczeństwo eksploatacji 5

12 Ergonomia Wskazówka Aby chronić oczy, należy unikać oślepiającego światła, odbić światła oraz mocnych kontrastów pomiędzy jasnością a ciemnością. Jasne oświetlenie utrudnia dostosowanie się wzroku do ciemnego monitora. Wyświetlacz powinien być skierowany, tak aby wzrok użytkownika przebiegał równolegle do linii okna. Nieprawidłowe jest ustawienie tyłem do okna, ponieważ światło będzie odbijać się na wyświetlaczu. Równie niekorzystne jest ustawienie wyświetlacza na przeciwko okna, ponieważ kontrast pomiędzy ciemnym ekranem a jasnym światłem dziennym może spowodować trudności z adaptacją wzroku i być przyczyną dolegliwości oczu. Równoległe ustawienie do kierunku wzroku obowiązuje również w przypadku oświetlenia sztucznego. Oznacza to, że w pomieszczeniach ze sztucznym oświetleniem obowiązują zasadniczo te same kryteria i aspekty. Jeśli nie ma możliwości ustawienia ekranu zgodnie z powyższymi zasadami, niekorzystne zjawiska jak odblask, zbyt silne kontrasty można zniwelować zmieniając ustawienie wyświetlacza (obrócenie, kąt nachylenia). Warunki oświetleniowe można również poprawić poprzez zasłonięcie okien żaluzjami podłużnymi i poprzecznymi lub stosując przegrody w pomieszczeniu. 6 Ergonomia

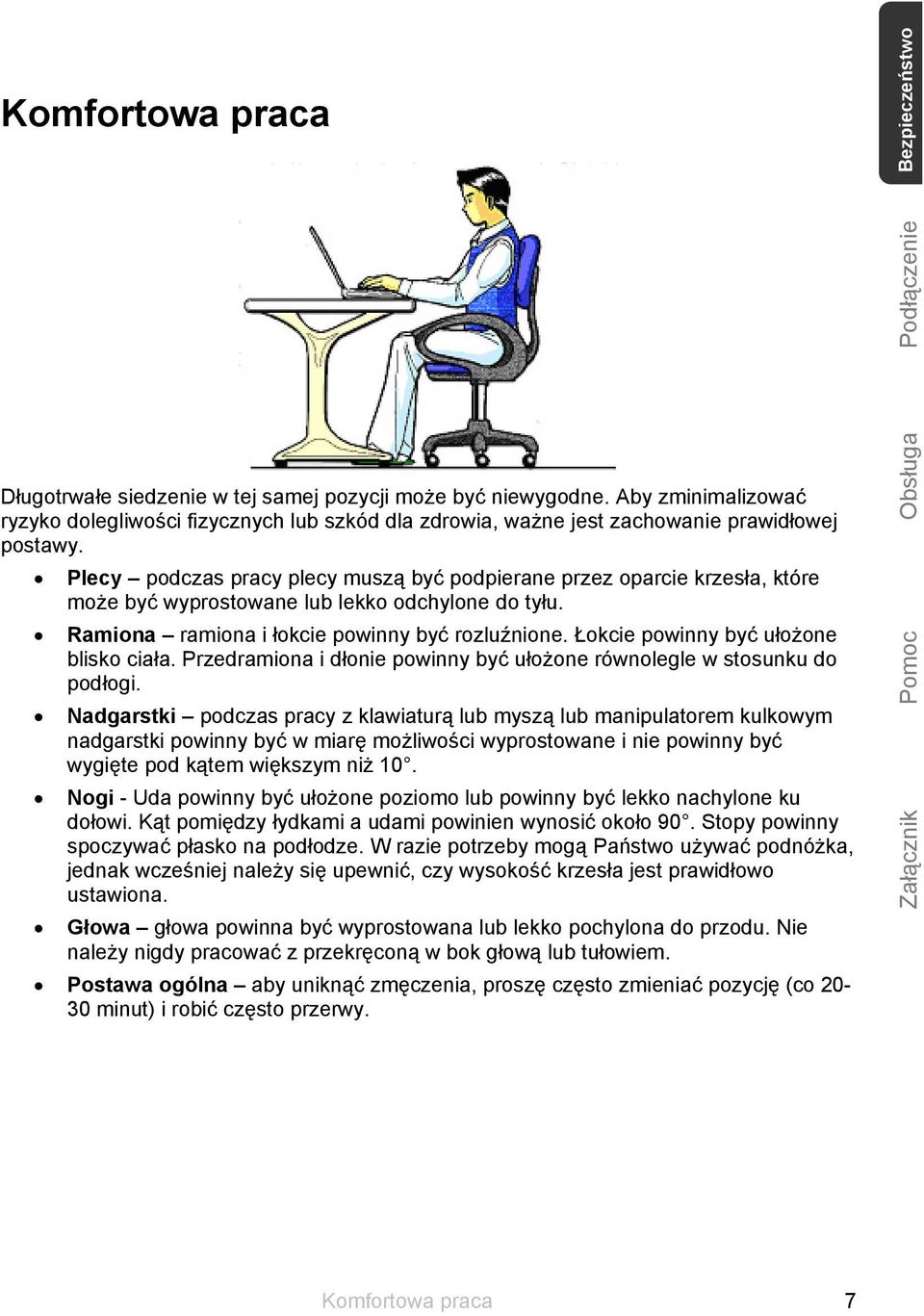

13 Podłączenie Komfortowa praca Bezpieczeństwo Obsługa Pomoc Załącznik Długotrwałe siedzenie w tej samej pozycji może być niewygodne. Aby zminimalizować ryzyko dolegliwości fizycznych lub szkód dla zdrowia, ważne jest zachowanie prawidłowej postawy. Plecy podczas pracy plecy muszą być podpierane przez oparcie krzesła, które może być wyprostowane lub lekko odchylone do tyłu. Ramiona ramiona i łokcie powinny być rozluźnione. Łokcie powinny być ułożone blisko ciała. Przedramiona i dłonie powinny być ułożone równolegle w stosunku do podłogi. Nadgarstki podczas pracy z klawiaturą lub myszą lub manipulatorem kulkowym nadgarstki powinny być w miarę możliwości wyprostowane i nie powinny być wygięte pod kątem większym niż 10. Nogi - Uda powinny być ułożone poziomo lub powinny być lekko nachylone ku dołowi. Kąt pomiędzy łydkami a udami powinien wynosić około 90. Stopy powinny spoczywać płasko na podłodze. W razie potrzeby mogą Państwo używać podnóżka, jednak wcześniej należy się upewnić, czy wysokość krzesła jest prawidłowo ustawiona. Głowa głowa powinna być wyprostowana lub lekko pochylona do przodu. Nie należy nigdy pracować z przekręconą w bok głową lub tułowiem. Postawa ogólna aby uniknąć zmęczenia, proszę często zmieniać pozycję (co minut) i robić często przerwy. Komfortowa praca 7

14 Podłączanie Prosimy o przestrzeganie poniższych wskazówek dotyczących prawidłowego podłączenia notebooka: Zasilanie elektryczne Nie otwierać obudowy zasilacza sieciowego. Otwarcie obudowy stanowi zagrożenie dla życia na skutek porażenia prądem. Podzespoły zasilacza nie wymagają konserwacji Gniazdo elektryczne powinno znajdować się w pobliżu notebooka. Powinno być łatwo dostępne. Aby odłączyć notebook od zasilania elektrycznego (przez zasilacz sieciowy) wyciągnąć wtyczkę z gniazda. Aby uniknąć uszkodzenia wskutek nadmiernego nagrzania, proszę nie zakrywać zasilacza. Proszę nie używać zasilacza, jeżeli jego obudowa lub przewód łączący go z urządzeniem są uszkodzone. Proszę wymienić zasilacz na nowy tego samego typu. Zasilacz sieciowy notebooka podłączać tylko do uziemionych gniazd o parametrach: AC V~, 50/60 Hz. Jeśli nie znane są parametry sieci energetyczne, należy zwrócić się do właściwego dostawcy energii elektrycznej. Należy używać tylko i wyłącznie zasilacza sieciowego i kabla znajdującego się w komplecie. Przy zastosowaniu przedłużacza należy sprawdzić, czy spełnia on wymogi VDE. W razie wątpliwości zasięgnąć opinii instalatora-elektryka. Dla dodatkowego bezpieczeństwa zalecamy zastosowanie urządzenia chroniącego przed przepięciami, aby zabezpieczyć notebook przed uszkodzeniami na skutek przepięć lub uderzeń pioruna. W celu odłączenia zasilacza sieciowego z sieci elektrycznej, należy wyciągnąć najpierw wtyczkę z gniazda, a następnie wtyczkę z notebooka. Odwrotna kolejność może spowodować uszkodzenie zasilacza sieciowego lub notebooka. Przy wyciąganiu z gniazda należy przytrzymać wtyczkę. Nie należy ciągnąć za kabel. 8 Komfortowa praca

15 Okablowanie Kabel należy ułożyć w takie sposób, aby nikt nie mógł nastąpić na niego ani potknąć się o niego. Nie stawiać na kablu przedmiotów, które mogłyby go uszkodzić. Aby uniknąć uszkodzenia notebooka lub sprzętu, urządzenia peryferyjne, takie jak klawiatura, mysz, monitor itp. należy podłączać tylko wtedy, gdy notebook jest wyłączony. Niektóre urządzenia można podłączać również wtedy, gdy notebook jest włączony. W większości są to urządzenia podłączane przez gniazdo USB. Każdorazowo należy przestrzegać zaleceń zawartych w odnośnej instrukcji obsługi. Aby uniknąć zakłóceń funkcjonowania i utraty danych, proszę zachować odległość przynajmniej jednego metra od źródeł zakłóceń korzystających z wysokich częstotliwości i generujących fale magnetyczne (np. telewizory, głośniki, telefony komórkowe, telefony bezprzewodowe DECT itp.). Poza tym proszę pamiętać, że do podłączania notebooka do interfejsów zewnętrznych można używać tylko kabli ekranowanych o długości nieprzekraczającej 3 metrów. Do podłączania drukarek należy stosować wyłącznie podwójnie ekranowane kable. Proszę nie pomylić ze sobą dostarczonych kabli podczas ich podłączania. Proszę używać wyłącznie kabli dostarczonych wraz z urządzeniem, które zostały wszechstronnie przetestowane w naszych laboratoriach. Również do podłączania urządzeń peryferyjnych należy używać tylko kabli dostarczonych wraz takimi urządzeniami. Aby uniknąć szkodliwego promieniowania, proszę się upewnić, że wszystkie kable podłączeniowe są prawidłowo podłączone do urządzeń peryferyjnych. Proszę usunąć niepotrzebne kable. Do notebooka należy podłączać tylko urządzenia, które spełniają wymogi zawarte w normie EN60950 "Bezpieczeństwo urządzeń techniki informatycznej lub urządzeń spełniających wymogi normy EN60065 Wymogi bezpieczeństwa dotyczące sprzętu audio-video i podobnych urządzeń elektronicznych. Bezpieczeństwo Załącznik Pomoc Obsługa Podłączenie Komfortowa praca 9

16 Informacje dotyczące kompatybilności zgodnie z dyrektywą R&TTE Wraz z tym notebookiem został dostarczony następujący sprzęt bezprzewodowy: Bezprzewodowa sieć LAN Niniejszym firma MEDION AG deklaruje, że te urządzenia są zgodne z zasadniczymi wymogami i ogólnymi postanowieniami zawartymi w dyrektywie 1999/5/WE. Pełne wersje deklaracji kompatybilności znajdą Państwo na stronie Wskazówki do Touchpadu Touchpad obsługuje się kciukiem lub innym palcem. Reaguje on na energię emitowaną przez skórę. Nie należy używać długopisów lub innych przedmiotów, ponieważ mogą one spowodować uszkodzenie touchpadu. 10 Komfortowa praca

17 Załącznik Zasilanie baterią Bezpieczeństwo Aby przedłużyć żywotność i zwiększyć wydajność baterii, jak również zapewnić bezpieczne użytkowanie, należy przestrzegać następujących zaleceń: Proszę nigdy nie wystawiać baterii na bezpośrednie działanie promieniowania słonecznego lub wysokich temperatur. Proszę nie wrzucać baterii do ognia. Nieprzestrzeganie tego zalecenia może doprowadzić do uszkodzenia, a w niektórych warunkach nawet do wybuchu baterii. Proszę nigdy nie otwierać obudowy baterii, ponieważ w jej wnętrzu nie znajdują się żadne elementy, które wymagają konserwacji. Proszę nie dopuszczać do zabrudzenia i kontaktu z materiałami przewodzącymi prąd elektryczny, jak również z substancjami chemicznymi i środkami czystości. Do ładowania baterii proszę używać tylko oryginalnie dostarczonej ładowarki. Przed rozpoczęciem ładowania baterii, proszę się upewnić, że jest ona całkowicie rozładowana (poprzez wskaźnik lub sygnał akustyczny notebooka). Baterię można wymienić tylko na baterię tego samego lub równorzędnego typu zalecaną przez producenta. Proszę ładować baterię, dopóki nie zniknie wskaźnik ładowania baterii. Aby prawidłowo ocenić stan naładowania baterii, proszę stosować się do wskazówek zawartych w punkcie Ładowanie baterii na stronie 33. Baterię można wymieniać tylko wtedy, gdy urządzenie jest wyłączone. Baterie są odpadami specjalnymi. Proszę zutylizować zużyte baterie zgodnie z obowiązującymi przepisami. Informacji na ten temat udzieli Państwu serwis obsługi klienta. Pomoc Obsługa Podłączenie Komfortowa praca 11

18 12 Komfortowa praca

19 Rozdział 2 Widok & Uruchamianie Bezpieczeństwo Podłączenie Temat Strona Zakres dostawy Otwarty notebook Lewa strona Prawa strona Strona tylna Kontrolki pracy i stanu Uruchamianie Obsługa Pomoc Załącznik 13

20 14 Komfortowa praca

21 Załącznik Pomoc Zakres dostawy Bezpieczeństwo Prosimy o skontrolowanie kompletności dostawy i powiadomienie nas w terminie 14 dni od daty zakupu o ewentualnych brakach. Wraz z zakupionym przez Państwa produktem otrzymują Państwo w komplecie: Notebook Bateria Zasilacz sieciowy z kablem (FSP065-ASC) Płyta CD Application-/Support Wersja OEM systemu operacyjnego Dokumentacja Podłączenie Obsługa Zakres dostawy 15

22 Widok Otwarty notebook (podobny jak na ilustracji) 1 - Blokada wyświetlacza...( str. 36) 2 - Kamera internetowa...( str. 54) 3 - Wyświetlacz...( str. 36) 4 - Wskazania urządzenia...( str. 18) 5 - Klawisze specjalne...( str. 19) 6 - Włącznik i wyłącznik...( str. 29) 7 - Klawiatura...( str. 40) 8 - Touchpad...( str. 41) 9 - Głośniki 16 Widok

23 Lewa strona Bezpieczeństwo (podobny jak na ilustracji) 10 - Przyłącze zasilacza sieciowego...( str. 30) 11 - Złącze USB...( str. 56) 12 - Wyjście audio...( str. 48) 13 - Mikrofon...( str. 48) 14 - Gniazdo dla kart Express...( str. 53) Prawa strona Podłączenie Obsługa 15 (podobny jak na ilustracji) 15 - Napęd optyczny...( str. 44) Pomoc Strona tylna 11 Załącznik (podobny jak na ilustracji) 11 - Złącze USB...( str. 56) 16 - Otwór na zamek Kensington...( str. 57) 17 - Złącze LAN (RJ-45)...( str. 50) 18 - Zewnętrzny monitor VGA...( str. 38) Widok 17

24 Kontrolki pracy i stanu: System wskazuje za pomocą kontrolek LED stan zasilania oraz status pracy urządzenia. Aktywne kontrolki pracy informują o danej operacji wykonywanej przez komputer: Wskaźniki trybu / Wskaźnik dla baterii W kolejnej części zostanie wyjaśnione, co dzieje się z diodą LED w różnych sytuacjach: Migający zielony Świeci zielony System jest wyłączony lub znajduje się w trybie oczekiwania. Laptop znajduje się w trybie aktywnym. Wskaźnik naładowania akumulatora W kolejnej części zostanie wyjaśnione, co dzieje się z diodą LED w różnych sytuacjach: Świeci zielony Świeci pomarańczowy Migający pomarańczowy Wskazanie dostępu Bateria jest naładowana. Akumulator będzie ładowany. Niski stan naładowania akumulatora. Gdy ten wskaźnik LED jest włączony lub miga, oznacza to, że notebook korzysta z dysku twardego lub napędu optycznego. Num Lock Klawiatura numeryczna Aktywowanie klawiatury numerycznej [Num Lock] jest wskazywane jest przez świecącą się kontrolkę (po wciśnięciu klawisza [Num]. Określone klawisze klawiatury są przyporządkowane liczbom, co ułatwia szybkie wprowadzanie liczb. Klawisz wielkich liter Wielkie litery Aktywna funkcja pisania wielkimi literami [Caps Lock] wskazywana jest przez kontrolkę LED. Wówczas automatycznie wyświetlane są wielkie litery. Bezprzewodowa sieć LAN Wskaźnik bezprzewodowej wymiany danych. Jeżeli ten wskaźnik świeci się przez cały czas, oznacza to, że funkcja bezprzewodowej sieci LAN jest włączona. (ustawienie fabryczne) 18 Widok

25 Obsługa Podłączenie Klawisze specjalne Bezpieczeństwo Klawisz ten powoduje uruchomienie standardowej przeglądarki internetowej. Pomoc Klawisz ten powoduje uruchomienie standardowego programu do poczty elektronicznej. Klawisz konfigurowany przez użytkownika umożliwiający szybkie uruchomienie wybranego programu. Załącznik Widok 19

26 Przyporządkowanie programów do przycisków szybkiego dostępu Za pomocą oprogramowania Launch Manager można przyporządkować programy wywoływane przyciskami szybkiego dostępu. Program uruchamia się w następujący sposób: 1. Kliknąć na Start Wszystkie programy Launch Manager 2. Wciskając przycisk Dodaj ew. Usuń użytkownik może określić, który program ma być uruchamiany za pomocą danego przycisku. 3. Po dokonaniu wyboru programów należy kliknąć w przycisk OK, aby zatwierdzić ustawienie. 20 Widok

27 Bezpieczeństwo Pomoc Uruch omienie Aby zapewnić bezpieczne użytkowanie i przedłużyć żywotność notebooka należy przeczytać rozdział Bezpieczeństwo eksploatacji. Znajduje się on na początku podręcznika. Na zakupionym przez Państwa komputerze zostały preinstalowane wszystkie konieczne programy. Aby uruchomić komputer nie jest wymagana instalacja sterowników. Uruchamianie: Krok 1 Przed uruchomieniem włożyć baterię, wsuwając ją do kieszeni wgłębieniem do przodu. Podłączenie Obsługa Proszę podłączyć do notebooka (10) dostarczony zasilacz. Proszę następnie podłączyć do zasilacza kabel sieciowy i proszę włożyć wtyczkę do gniazdka. Aby zasilać notebook prądem z sieci i naładować baterię, należy ustawić przełącznik zasilacza w pozycji I. (Aby przerwać dopływ prądu, należy ustawić przełącznik w pozycji 0.) Załącznik Uruch omienie 21

28 Otworzyć wyświetlacz, przesuwając blokadę (1) kciukiem w prawo. Następnie otworzyć wyświetlacz palcami wskazującymi i kciukami oraz ustawić go pod pożądanym kątem nachylenia. Przy pierwszym użyciu notebooka należy się upewnić, że bateria jest do niego prawidłowo włożona i że zasilacz jest podłączony. Jest to niezbędne, aby system Windows Vista mógł prawidłowo określić wskaźnik wydajności. Włączyć notebook włącznik/wyłącznik (6). Notebook włącza się, przechodząc kolejno przez różne fazy. Wskazówka W napędzie optycznym nie może znajdować się dysk startowy (np. dysk ratunkowy), ponieważ system nie będzie załadowany z twardego dysku. Następnie system operacyjny ładowany jest z dysku twardego. Proces ładowania system trwa nieco dłużej przy pierwszym uruchomieniu. Dopiero po zarejestrowaniu wszystkich wymaganych danych system operacyjny jest całkowicie skonfigurowany. System operacyjny jest kompletnie załadowany, gdy na monitorze pojawi się powitanie. 22 Uruch omienie

29 Krok 2 Teraz należy postępować zgodnie z instrukcjami na ekranie. Poszczególne okna dialogowe objaśniają czynności, które należy wykonań. Procedura powitania przeprowadza użytkownika m. in. Przez następujące ekrany i okna dialogowe. W przypadku pytań należy kliknąć po prostu na symbol. Umowa licencyjna Prosimy o przeczytanie umowy licencyjnej. Zawarte są w niej informacje prawne dotyczące korzystania z oprogramowania. Aby przeczytać cały tekst należy za pomocą myszy przesuwać pasek przewijania w dół, aż do końca dokumentu. Umowę należy zaakceptować klikając na pole akceptuję umowę. Tylko to zagwarantuje Państwu, że produkt jest używany zgodnie z wymogami. Krok 3 Po zakończonym procesie rejestracji na ekranie pojawi się pulpit Windows. Istnieje możliwość zmiany wyglądu pulpitu na ekranie. Od tego momentu użytkownik dysponuje podstawowymi opcjami obsługi. Bezpieczeństwo Podłączenie Obsługa Załącznik Pomoc Uruch omienie 23

30 Krótki opis interfejsu użytkownika systemu Windows Na następnej stronie znajdą Państwo odpowiednią ilustrację.) Przycisk Start Proszę kliknąć w ten przycisk jeden raz lewym przyciskiem myszy, aby wywołać menu startowe. Wszystkie programy Tu znajdą Państwo pozycje wszystkich programów zainstalowanych na notebooku. Tu mogą Państwo również edytować pozycje prawym przyciskiem myszy. Pasek programów Na tym pasku znajduje się lista najczęściej używanych programów. System operacyjny rozpoznaje je automatycznie. Klikając prawym przyciskiem myszy w daną pozycję, mogą Państwo sami określić, która pozycja ma zostać zachowana na liście, a która ma być z niej usunięta. Sam program nie zostaje przy tym usunięty znika tylko odnośnik na liście. Wyłączanie Aby wyłączyć komputer, proszę kliknąć lewym przyciskiem myszy w ten przycisk i wybrać opcję Zamknij. Pasek zadań Tu znajdują się informacje i komunikaty o statusie systemu operacyjnego i uruchomionych programów. Ikony na Pulpicie Ikony są skrótami do programów, używanymi do uruchomienia danego programu. Uruchomienie aplikacji następuje po dwukrotnym kliknięciu (należy dwa razy krótko wcisnąć lewy przycisk myszy) w jej symbol. Pulpit obejmuje praktycznie cały ekran i jest powierzchnią, na której znajdują się takie pozycje lub skróty, do których chcą mieś Państwo szybki dostęp. Zalogowany użytkownik Tu znajdują się informacje o zalogowanym użytkowniku. Aby zmienić wyświetlany obraz, proszę kliknąć w opcję. 24 Uruch omienie

31 Panel sterowania Jest to centrala sterowania komputerem. Tu mogą Państwo konfigurować komputer zgodnie z własnymi upodobaniami. Powinni Państwo jednak przeczytać dział Pomoc i obsługa techniczna, aby dowiedzieć się, jakie skutki mogą mieć pewne zmiany. Bezpieczeństwo Podłączenie Obsługa Pomoc Załącznik Uruch omienie 25

32 26 Uruch omienie

33 Temat Rozdział 3 Główne podzespoły Strona Bezpieczeństwo Podłączenie Zasilanie elektryczne Wyświetlacz Wprowadzanie danych Twardy dysk Napęd optyczny Karta dźwiękowa Praca w sieci Karta Express/ Kamera internetowa Złącze Universal Serial Bus (USB) Jak zabezpieczyć notebook Oprogramowanie Obsługa Pomoc Załącznik 27

34 28 Uruch omienie

35 Bezpieczeństwo Obsługa Zasilanie elektryczne Włącznik/wyłącznik Wcisnąć i krótko przytrzymać włącznik/wyłącznik (6), w celu włączenia lub wyłączenia notebooka. Podłączenie Kontrolka wskaże status pracy urządzenia. Niezależnie od systemu operacyjnego notebook wyłączy się, jeśli wyłącznik zostanie przytrzymany na dłużej niż 4 sekundy. Uwaga! Nie wyłączać notebooka podczas pracy twardego dysku lub gdy miga kontrola pracy dysku. W przeciwnym razie może nastąpić utrata danych. Przed ponownym włączeniem notebooka należy odczekać co najmniej 5 sekund, w celu ochrony twardego dysku. Pomoc Załącznik Zasilanie elektryczne 29

36 Zasilanie sieciowe W komplecie znajduje się uniwersalny zasilacz sieciowy do prądu zmiennego, który automatycznie ustawia się na dostępne źródło prądu. Jest on przystosowany do następujących parametrów: AC V~/ Hz. Należy przestrzegać wskazówek bezpieczeństwa dotyczących zasilania elektrycznego na stronie 5 i następnych. Karta zostanie podłączona poprzez kabel sieciowy do gniazdka zasilania prądem zmiennym. Kabel zasilania prądem stałym karty sieciowej zostanie podłączony po lewa strona laptopa (10). Zasilacz wyposażony jest w włącznik/wyłącznik. Jeżeli przełącznik znajduje się w pozycji WYŁ. (0), notebook nie zużywa prądu i jest odłączony od zasilania. Jeżeli natomiast przełącznik znajduje się w pozycji WŁ. (I), jest on zasilany prądem, a dodatkowo ładowana jest bateria. Wskaźniki trybu na notebooku wskazują jego tryb działania. Bateria jest ładowana również wtedy, gdy korzysta się z notebooka z podłączonym zasilaczem. Zasilacz pobiera prąd również wtedy, gdy notebook nie jest do niego podłączony. Dlatego jeżeli do zasilacza nie jest podłączony notebook, należy wyjąć wtyczkę z gniazdka lub przestawić przełącznik do pozycji WYŁ. (0). Uwaga! Należy stosować tylko i wyłącznie zasilacz i kabel sieciowy znajdujące się w zestawie. 30 Zasilanie elektryczne

37 Zasilanie bateryjne Wskazówka Proszę całkowicie naładować i rozładować nowy akumulator dwa-trzy razy, w ten sposób osiągnie on swoją największą wydajność! Bateria gromadzi energię elektryczną w ogniwach i oddaje ją w razie zapotrzebowania. Żywotność baterii i jej wydajność zależą od sposobu jej użytkowania. Aby zoptymalizować żywotność i wydajność baterii, przed rozpoczęciem ładowania bateria powinna być zawsze całkowicie rozładowana i należy zawsze przeprowadzać pełne ładowanie. Proszę bezwzględnie przestrzegać wskazówek dotyczących bezpieczeństwa rozpoczynających się od strony 10. Zastosowanie baterii Proszę podłączyć baterię do odpowiedniego gniazda. Bezpieczeństwo Podłączenie Obsługa Załącznik Pomoc Zasilanie elektryczne 31

38 Wyjmowanie baterii Nacisnąć dwie zasuwy pokrywy przegródki na baterię do wewnątrz, aby zdjąć pokrywę i wyjąć z przegródki baterię. Uwaga! Nie wyjmować baterii podczas pracy urządzenia, ponieważ grozi to utratą danych. Uwaga! Podczas przechowywania akumulatora i używania laptopa proszę uważać na to, aby styki akumulatora i laptopa nie zostały zabrudzone lub uszkodzone. Mogłoby to doprowadzić do nieprawidłowego funkcjonowania. 32 Zasilanie elektryczne

39 Ładowanie baterii Akumulator ładowany jest poprzez zasilacz sieciowy. Bateria ładowana jest automatycznie, gdy notebook podłączony jest do zasilacza sieciowego, niezależnie od tego, czy jest on włączony czy wyłączony. Przy wyłączonym notebooku bateria ładuje się przez parę godzin. Przy włączonym notebooku czas ładowania znacznie się wydłuża. Wskazówka Proces ładowania zostaje wstrzymany, jeśli temperatura baterii lub jej napięcie są za wysokie. Bezpieczeństwo Podłączenie Rozładowanie baterii Proszę używać notebooka zasilanego baterią, dopóki sam nie wyłączy się z powodu niskiego stanu naładowania baterii. Wskazówka Obsługa Aby uniknąć ewentualnej utraty danych, proszę odpowiednio wcześnie zapisać otwarte pliki. Załącznik Pomoc Zasilanie elektryczne 33

40 Pojemność baterii Czas działania różni się w zależności od ustawień funkcji oszczędzania energii. Mogą je Państwo dostosować do swoich wymagań pod opcją Zarządzanie energią w pozycji Panel sterowania. Poza tym notebook zużywa więcej energii podczas korzystania z niektórych aplikacji, np. odtwarzania płyty DVD. Kontrola stanu naładowania baterii W celu skontrolowania aktualnego stanu naładowania baterii przesunąć kursor na symbol Power na pasku zadań. Dalsze informacje dotyczące ustawień można uzyskać klikając dwa razy na symbol. Wskazówka Jeśli sygnały ostrzegawcze niskiego stanu załadowania baterii zostaną zignorowane, notebook przechodzi w stan hibernacji. Uwaga! Nie wyjmować baterii gdy notebook jest włączony lub gdy nie przełączył się jeszcze w stan hibernacji, ponieważ powoduje to utratę danych 34 Zasilanie elektryczne

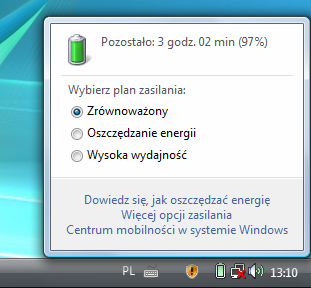

41 Opcje zasilania (Power Management) Notebook posiada automatyczne i regulowane funkcje oszczędnego zasilania oraz funkcje służące do maksymalnego wydłużenia działania baterii oraz redukcji ogłonych kosztów eksploatacji. Notebook może przełączyć się w tryb Wstrzymaj oraz stan Hibernacja. Wstrzymaj ( ) W trybie tym zawartość pamięci operacyjnej pozostaje zachowana, podczas gdy wszystkie inne podzespoły notebooka wyłączają się, w celu zredukowania zużycia energii do minimum. Kontrolka pracy świeci się dalej. W celu ponownego włączenia urządzenia należy krótko nacisnąć włącznik/wyłącznik. Hibernacja ( ) Stan hibernacji jest stosownym wariantem całkowitego wyłączenia. Notebook przełącza się w stan hibernacji w następujący sposób, wszystkie dane wprowadzone podczas aktualnego posiedzenia są przenoszone z pamięci operacyjnej w formie pliku na twardy dysk. Po całkowitym zapisaniu wszystkich danych, notebook wyłącza się. Przy następnym włączeniu komputera BIOS przenosi ten plik z powrotem do pamięci operacyjnej. Po krótkiej chwili notebook znajduje się w stanie, w którym nastąpiło jego wyłączenie. Jeśli podczas opracowania dokumentu zamkniemy notebook (pod warunkiem odpowiednich ustawień opcji zasilania w panelu sterowania), notebook wykona za nas automatycznie resztę. Po otworzeniu wyświetlacza, przywracany jest dokładnie stan, w którym została przerwana praca. Bezpieczeństwo Pomoc Obsługa Podłączenie Załącznik Zasilanie elektryczne 35

42 Wyświetlacz W przeciwieństwie do tradycyjnych monitorów wyświetlacz LCD nie miga. Otwieranie i zamykanie wyświetlacza Blokada wyświetlacza (1) uniemożliwia otworzenie się wyświetlacza, gdy notebook nie jest używany. W celu otwarcia przesunąć blokadę kciukiem na prawo, unieść wyświetlacz kciukami i palcami wskazującymi oraz ustawić go w pożądanym położeniu. Uwaga! Proszę nigdy nie próbować otwierać wyświetlacza na siłę. Do zamykania i otwierania można przyporządkować różne funkcje poprzez opcje zasilania. 36 Wyświetlacz

43 Rozdzielczość monitora Wbudowany monitor wyświetla z rozdzielczością do 1280 x 800 pikseli. Jeśli w panelu sterowania Windows we Panel sterowania Personalizacja Ustawienia ekranu rozdzielczość zostanie zmieniona, na powierzchni wyświetlacza może ukazać się niepełny obraz. Powiększenie powoduje np. zniekształcenie liter wyświetlanych na monitorze. Przy zastosowaniu zewnętrznego monitora z wyższą rozdzielczością można ustawić rozdzielczość na wyższe wartości. W panelu sterowania Windows pod Panel sterowania Personalizacja można zmienić rozdzielczość na parametry obsługiwane przez dany monitor. Bezpieczeństwo Podłączenie Załącznik Pomoc Obsługa Wyświetlacz 37

44 Podłączenie zewnętrznego monitora Notebook posiada gniazdo do podłączenia zewnętrznego monitora (18). 1. Proszę prawidłowo włączyć notebook. 2. Podłączyć kabel sygnału zewnętrznego monitora do gniazda VGA notebooka (18). 3. Podłączyć zewnętrzny monitor do sieci elektrycznej i włączyć go. 4. Włącz teraz komputer przenośny. 5. Wcisnąć kombinację przycisków Fn + F5. Po załadowaniu systemu operacyjnego zostanie wykryty monitor zewnętrzny. Wyświetli się następujące okno, w którym dostępne będą następujące możliwości wyświetlania: 38 Wyświetlacz

45 Duplikowanie pulpitu Ten tryb duplikuje wskaźniki z notebooka na monitor zewnętrzny. Przy pomocy kombinacji klawiszy Fn + F5 mogą Państwo włączyć te same wskaźniki na obu urządzeniach w następujących kombinacjach: Tylko notebook (1 x Fn + F5) Tylko monitor zewnętrzny (2 x Fn + F5) Notebook + monitor zewnętrzny (3 x Fn + F5) Bezpieczeństwo Podłączenie Wskazówka W tym trybie na obu urządzeniach musi być ustawiona ta sama rozdzielczość obrazu. Poszerzenie pulpitu W tym trybie na drugim [zewnętrznym] monitorze wyświetlony będzie pusty pulpit. Okienka z pierwszego ekranu mogą być przemieszczane na drugi i odwrotnie. Ten tryb nie jest obsługiwany za pomocą kombinacji klawiszy Fn + F5. Rozdzielczość obrazu oraz jakość kolorów można ustawić indywidualnie dla każdego urządzenia w opcji: Panel sterowania Personalizacja Ustawienia ekranu. Obsługa Pomoc Załącznik Duplikowanie pulpitu 39

46 Wprowadzanie danych Klawiatura Dzięki podwójnemu obsadzeniu klawisze, dostępny jest taki sam zakres funkcji jak w przypadku normalnej klawiatury Windows. Niektóre funkcje uruchamiane są za pomocą typowych dla notebooków klawiszy FN: Kombinacje klawiszy specyficzne dla notebooków Kombinacje Opis Włącza względnie wyłącza funkcję Wireless LAN. Zmniejsza poziom głośności. Zwiększa poziom głośności. Przełącza tryb wyświetlania obrazu pomiędzy ekranem wewnętrznym, zewnętrznym lub zobrazowaniem równoczesnym. Przy włączonym odbiorniku TV można się przełączać w tryb wyświetlacza LCD i telewizora. Nie jest obsługiwane równoczesne wyświetlanie obrazu w obu trybach. Przyciemnianie ekranu. Rozjaśnianie ekranu. Włączanie / wyłączanie głośników. Służy do włączania lub wyłączania wyświetlacza. Standardowo ta kombinacja przycisków jest ustawiana dla trybu Wstrzymaj. Aby dopasować ten przycisk do własnych wymagań, proszę przejść do opcji Personalizacja Wygaszacz ekranu Zarządzanie energią. 40 Wprowadzanie danych

47 Pole myszy (Touchpad) Kursor myszy porusza się zgodnie z kierunkiem ruchu palca na touchpadzie. Uwaga! Nie używać długopisów lub innych przedmiotów, ponieważ mogą one spowodować uszkodzenie touchpadu. Poniżej touchpadu znajduje się lewy i prawy klawisz myszy, które mają takie same funkcje jak w zwyczajnej myszy. Również bezpośrednio na touchpadzie można wykonać kliknięcie lub podwójne kliknięcie stukając lekko w touchpad jednokrotnie lub dwukrotnie. W panelu sterowania Windows w opcji mysz można dokonać wielu praktycznych ustawień, które ułatwią codzienną pracę. Bezpieczeństwo Podłączenie Obsługa Załącznik Pomoc Wprowadzanie danych 41

48 Twardy dysk Dysk twardy jest głównym nośnikiem pamięci, posiadającym dużą pojemności i umożliwiającym szybki dostęp do danych. Wraz z komputerem zakupili Państwo wersję OEM systemu operacyjnego Microsoft Windows, który umożliwia pełne wykorzystanie możliwości komputera. Twardy dysk został skonfigurowany sposób umożliwiający optymalną pracę, bez potrzeby instalacji systemu. System operacyjny Windows zajmuje pewną część pamięci przeznaczoną do zarządzania twardym dyskiem, dlatego użytkownik nie ma do dyspozycji kompletnej pojemności twardego dysku. Objaśnia to możliwe różnice pomiędzy wskazaniem BIOS oraz wskazaniem systemu operacyjnego. Na twardym dysku znajduje się system operacyjny komputera, programy użytkowe oraz pliki bezpieczeństwa, w wyniku czego dostępna pojemność dysku jest nieco mniejsza. Dysk twardy jest oznaczany jako dysk C lub D. Zawsze, gdy komputer korzysta z twardego dysku, zapala się odpowiednia kontrolka LED. Uwaga! Nie należy nigdy wyłączać komputera, jeśli pali się kontrolka oznaczająca pracę twardego dysku, ponieważ grozi to utratą danych. Twardy dysk jest zwykle podzielona na kilka partycji (konfiguracja Państwa komputerów może być inna, stosowną informację można znaleźć w pomocy Windows pod Zarządzanie nośnikami danych ). W pierwszej partycji dysku (Boot) znajduje się system operacyjny, programy użytkowe oraz Dokumenty i ustawienia utworzonych użytkowników. Druga partycja (Recover) służy do zapisywania kopii zapasowej danych, znajdują się na niej również dodatkowe sterowniki (D:\Treiber) oraz programy narzędziowe (D:\Tools) do notebooka. Inne programy znajdą Państwo w katalogu (D:\Recover), który służy do przywracania ustawień fabrycznych ( str. 71) notebooka. 42 Twardy dysk

49 Załącznik Ważne katalogi Poniżej znajduje się specyfikacja i krótki opis zawartości najważniejszych katalogów. Uwaga! Nie kasować i nie zmieniać tych katalogów lub ich zawartości, ponieważ może to spowodować utratę danych i destabilizację systemu. Należy poza tym pamiętać, że zmiana drugiej partycji na system plików NTFS, powoduje utratę możliwości przywrócenia stanu fabrycznego (patrz: strona 71) za pomocą CD z supportem. Bezpieczeństwo C:\ W katalogu dysku C: znajdują się ważne, wymagane dla uruchomienia Windowsa pliki. W stanie fabrycznym pliki te ze względów bezpieczeństwa nie są wyświetlone. C:\Programy Jak sama nazwa mówi, w pliku tym programy zapisują pliki należące do aplikacji. C:\Windows Katalog główny Windows. W katalogu tym system operacyjny zapisuje swoje pliki. D:\Driver W tym katalogu znajdują się wymagane sterowniki (preinstalowane). D:\Tools Tutaj znajdują się programy dodatkowe i inne dokumenty komputera. D:\Recover Tutaj znajdują się kopie zapasowe, plików, dzięki którym odzyskać można stan fabryczny komputera (patrz: strona 71). Pomoc Obsługa Podłączenie Twardy dysk 43

50 Napęd optyczny Wkładanie płyty CD/DVD W odróżnieniu od stacji dysków optycznych w komputerach stacjonarnych, w komputerach przenośnych stosowane jest specjalne mocowanie płyty do jej unieruchomienia. Przy wkładaniu płyty CD/DVD i należy pamiętać o tym, że płytę należy wcisnąć w uchwyt. Płyta powinna "zaskoczyć" z charakterystycznym kliknięciem. Wskazówka Na płyty CD nie wolno naklejać folii zabezpieczających ani innego rodzaju nalepek. Nie wolno stosować zdeformowanych lub uszkodzonych płyt CD, ponieważ mogą one uszkodzić stację dysków. Uwaga! Nie należy używać płyt porysowanych, nadłamanych, zabrudzonych lub złej jakości. Ze względu na duże prędkości obrotowe, jakim podlegają w stacji dysków, mogą one ulec połamaniu, powodując utratę danych oraz uszkodzenie urządzenia. Przed włożeniem płyty należy ją dokładnie obejrzeć. W przypadku widocznych uszkodzeń lub zabrudzeń, nie należy takiej płyty używać. Uszkodzenia wynikające z zastosowania wadliwego nośnika nie podlegają gwarancji i będą usuwane na koszt użytkownika. Uwaga! Nieprawidłowe włożenie płyty CD/DVD może spowodować zniszczenie szuflady podczas jej zamykania. 44 Napęd optyczny

51 1. Przy włączonym urządzeniu naciśnij przycisk wysuwania szuflady, aby ją otworzyć. 2. Ostrożnie wyciągnąć szufladę. 3. Wyjąć dysk z pudełka, nie dotykając jej w miarę możliwości po niezadrukowanej stronie. 4. Włożyć płytę do szuflady stroną z nadrukiem do góry i ostrożnie wcisnąć. Dysk powinien zaskoczyć z charakterystycznym kliknięciem na uchwycie szuflady. Bezpieczeństwo Podłączenie Obsługa Przycisk zwalniający (płytę) 5. Sprawdzić, czy płyta CD/DVD obraca się. Wsunąć ostrożnie szufladę do napędu DVD. Szuflada powinna zaskoczyć z charakterystycznym kliknięciem. W stanie fabrycznym napęd optyczny jest oznaczony zwykle literą dysku E. Przy pomocy przeglądarki Windows-Explorer (Komputer) mogą Państwo mieć wygodny dostęp do danych zapisanych na dysku. Proszę uruchomić narzędzie Komputer poprzez skrót na pulpicie lub poprzez równoczesne wciśnięcie przycisku systemu Windows i przycisku E. Przeglądarka Windows-Explorer otworzy się poprzez wejście na Start Wszystkie programy Akcesoria. Przy aktywacji DVD-Video (lub plików dźwiękowych lub video na zwyczajnych płytach CD) włącza się automatycznie preinstalowany program do obsługi plików medialnych. 6. Aby wyjąć płytę, należy wcisnąć przycisk otwierania szuflady. Uwaga! Pomoc Załącznik Podczas odczytywania danych z płyty włożonej do napędu optycznego, świeci się kontrolka pracy dysku. W tym czasie nie należy wyjmować dysku z napędu. Napęd optyczny 45

52 Awaryjne wyciąganie zablokowanej płyty Jeżeli szuflady nie można otworzyć automatycznie, można ją otworzyć ręcznie, o ile urządzenie jest wyposażone w otwór awaryjnego otwierania. Należy ponownie uruchomić komputer i, jeżeli szuflada jest nadal zablokowana, postępować zgodnie z poniższą procedurą: 1. Zamknij system Windows i wyłącz komputer. 2. Wsuń do oporu do otworu awaryjnego otwierania długi, ostry przedmiot (np. rozgięty spinacz biurowy). 3. Lekkie naciśnięcie spowoduje teraz otwarcie szuflady. 4. Wyjmij płytę i uruchom ponownie komputer. Odtwarzanie i odczytywanie płyt Notebooka można używać do odtwarzania płyt CD audio, filmów nagranych na płytach DVD lub danych nagranych na płytach CD/DVD. Po załadowaniu płyty otwiera się okno wyboru z różnymi opcjami odtwarzania. Mają Państwo do dyspozycji różne programy. Jeżeli okno wyboru nie otworzy się, mogą Państwo uzyskać dostęp do napędu optycznego poprzez przeglądarkę Explorer lub stację roboczą. 46 Napęd optyczny

53 Ustawienia regionalne DVD Odtwarzanie tytułów filmowych DVD zawiera dekodowanie MPEG2-Video, cyfrowych danych audio AC3 oraz dekodowanie treści chronionych CSS. CSS (zwane również Copy Guard) jest określeniem programu ochrony danych, który przemysł filmowy wprowadził jako działanie mające na celu uniemożliwienie nielegalnego kopiowania. Pośród wielu przepisów dla licencjobiorców CSS najważniejsze są blokady odtwarzania treści regionalnych. Aby ułatwić podzielone geograficznie dopuszczenia filmów, utwory na DVD są dopuszczone dla określonych regionów. Przepisy prawa autorskiego wymagają, aby każdy film był ograniczony do określonego regionu (najczęściej do regionu, którym jest on sprzedawany). Wersje filmów DVD mogą być sprzedawane w różnych regionach, ale przepisy wymagają, aby każdy zdatny do deszyfrowania system CSS mógł być stosowany tylko dla jednego regionu. Bezpieczeństwo Podłączenie Obsługa Wskazówka Ustawienia regionalne można zmieniać przez oprogramowanie do pięciu razy, następnie ostatnie ustawienie pozostanie na stałe. Jeśli ustawienie regionalne ma być ponownie zmodyfikowane, należy jest dokonać fabrycznie. Koszty wysyłki i ustawienia są ponoszone przez użytkownika. Pomoc Zagadnienia dotyczące wypalarki Poniższy rozdział dotyczy tylko i wyłącznie urządzeń, które są wyposażone w napęd CD- RW. Najpierw podamy parę informacji o tzw. czystych płytach. Media te, które wymaga nagrywarka CD-RW (wypalarka), aby móc nagrać płyty CD, określane są mianem CD-Recordable (CD-R, zapisywalne) lub CD-Rewritable (CD-RW, do wielokrotnego zapisywania). Załącznik Płyty CD i DVD Normalne płyty CD są dociskane przez czytnik i następnie odczytywane. Czyste płyty są zapisywane kodem zero - jedynkowym za pomocą lasera nagrywarki CD-RW, dlatego są one bardziej delikatne niż typowe płyty CD. Dlatego proszę koniecznie unikać, w szczególności przy niezapisanych płytach: wystawiania na promieniowanie słoneczne (UVA/UVB) zarysowań i uszkodzeń wystawiania na ekstremalne temperatury Napęd optyczny 47

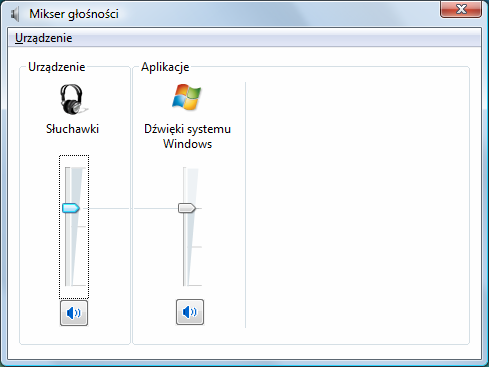

54 Karta dźwiękowa Notebook posiada zintegrowaną 16-bitową kartę dźwiękową w trójwymiarowymi efektami dźwiękowymi (3D). Karta dźwiękowa jest kompatybilna z innymi standardami takimi jak Sound Blaster i Microsoft Sound System Version 2.0. Jeżeli chcą Państwo zmienić poziom głośności, proszę kliknąć w symbol głośnika na pasku zadań. Aby otworzyć panel regulacji głośności, proszę kliknąć w pozycję Mikser. Za pomocą kombinacji klawiszy Fn + F3 oraz Fn + F4 mają Państwo dodatkowo możliwość regulowania głośności. 48 Karta dźwiękowa

55 Bezpieczeństwo Pomoc Obsługa Zewnętrzne połączenia Audio Uwaga! Używanie słuchawek przy dużej głośności może spowodować uszkodzenie słuchu. Przed rozpoczęciem odtwarzania proszę ustawić poziom głośności na najniższą wartość. Po rozpoczęciu odtwarzania mogą Państwo zwiększyć poziom głośności według własnych upodobań. Duży poziom głośności podczas odtwarzania dźwięku przez słuchawki może spowodować uszkodzenie słuchu użytkownika. Podłączenie Wyjście audio (12) Do odtwarzania dźwięku przez zewnętrzne urządzenia stereofoniczne takie jak głośniki (aktywne) lub słuchawki. Załącznik Mikrofon (13) Do nagrywania przez zewnętrzny mikrofon lub innego zewnętrznego źródła. Karta dźwiękowa 49

56 Praca w sieci Co to jest sieć? O sieci mówi się, gdy nastąpi połączenie ze sobą kilku komputerów. Można przenosić informacje użytkownika i dane z komputera na komputer i dzielić się zasobami (drukarka, modem i napędy). Poniżej kilka przykładów z praktyki: W biurze wymieniane są pocztą elektroniczną wiadomości a terminy są zarządzane centralnie. Użytkownicy dzielą się drukarką w sieci i zapisują swoje dane na centralnym komputerze (serwer). W domu następuje wykorzystanie przez komputery wspólnego połączenia ISDN lub modemowego, aby otrzymać dostęp do internetu. Dwa lub kilka komputerów jest połączonych ze sobą, aby móc grać w gry sieciowe lub wymieniać dane. Podłączenie do sieci Ethernet Jeżeli posiadany komputer przenośny wyposażony jest w gniazdo sieciowe Fast Ethernet, można go podłączyć do sieci komputerowej. Poniższe objaśnienia dotyczą komputerów przenośnych wyposażonych w gniazdo sieciowe. Koniec zakończyć końcówką RJ45 w miejscach włączenia do sieci Państwa notebooków (17) i innych komputerów PC lub koncentratorów / przełączników. Dalsze objaśnienia na temat sieci można znaleźć w pomocy systemu Windows w menu Start. 50 Praca w sieci

57 Wireless LAN (sieć radiowa) Wireless LAN stanowi wyposażenie opcjonalne. Funkcja ta umożliwia zestawienie radiowego połączenia sieciowego ze zdalną stacją. Aby aktywować funkcję bezprzewodowej sieci LAN,proszę wcisnąć kombinację klawiszy Fn+F1. Zaświeci się wówczas wskaźnik sieci WLAN ( ). Aby wyłączyć funkcję bezprzewodowej sieci LAN,proszę wcisnąć kombinację klawiszy Fn+F1. Wskaźnik sieci WLAN zniknie. Uwaga! Nie wolno korzystać z funkcji WLAN w miejscach, w których znajdują się urządzenia wrażliwe na działanie fal radiowych (np. w szpitalach, samolotach itp.). Urządzenie można włączyć tylko po upewnieniu się, że nie występuje niekorzystne oddziaływanie. Wymagania Jako stację zdalną można wykorzystać tzw. LAN Access Point. Access Point to urządzenie do transmisji radiowej, które komunikuje się z komputerem przenośnym i zapewnia dostęp do podłączonej sieci komputerowej. Urządzenia LAN Access Point można spotkać często w rozległych biurach, na lotniskach, dworcach kolejowych, uniwersytetach, czy w kawiarniach internetowych. Oferują one dostęp do własnych usług i sieci lub do Internetu. W większości przypadków wymagane są w tym celu uprawnienia dostępu, które z reguły udostępniane są odpłatnie. Często można spotkać urządzenia Access Point z wbudowanym modemem DSL. Te tak zwane rutery nawiązują połączenie z istniejącym łączem internetowym DSL i bezprzewodową siecią LAN (WLAN). Połączenie z innym urządzeniem końcowym za pośrednictwem funkcji Wireless LAN można również uzyskać bez urządzenia Access Point. Jednak w tym przypadku sieć bez rutera ograniczona jest tylko do bezpośrednio podłączonych urządzeń. Bezprzewodowe połączenie sieciowe działa zgodnie z normą IEEE g (zgodnej ze standardem b). Standard a nie jest obsługiwany. Jeżeli podczas transmisji wykorzystywane jest szyfrowanie, musi ono odbywać się we wszystkich urządzeniach zgodnie z tą samą procedurą. Szyfrowanie do procedura, która ma na celu ochronę sieci przed dostępem osób nieupoważnionych. Prędkość transmisji, która maksymalnie wynosi 54 Mb/s, może zmieniać się w zależności od odległości i stopnia obciążenia stacji zdalnej. Jest tak na przykład, gdy stacja zdalna pracuje zgodnie ze standardem b. Maksymalna prędkość transmisji wynosi wówczas 11 Mb/s. Bezpieczeństwo Załącznik Pomoc Obsługa Podłączenie Praca w sieci 51

58 Usuwanie problemów w sieci Dlaczego w otoczeniu sieciowym nie jest wskazywane udostępnienie? Otoczenie sieciowe ma opóźnienie czasowe. Sprawdzić udostępnienie poprzez wyszukanie odpowiedniej nazwy komputera. Dlaczego po kliknięciu na otoczenie sieciowe otrzymuję komunikat o błędzie? Nazwa komputera nie może powtarzać się w sieci i nie może nazywać się jak Grupa robocza. Wygląda to w taki sposób, jakby karty sieciowe nie mogły się skomunikować. Co może być tego przyczyną? Być może jedna z kart sieciowych pracuje z inną prędkością (np. 10 zamiast 100 Mbit/s) i komputer nie jest w stanie tego rozpoznać. Ewentualnie ustawić kompatybilną prędkość w sterowniku sieci. Jeśli połączone mają być ze sobą dwa komputery, wymagany jest kabel Cross-Link, w przeciwnym wypadku należy zastosować kabel Patch. Skontrolować również protokoły oraz konfigurację. Przesył danych nie jest poprawny lub bardzo powolny. Co może być tego powodem? Ewentualnie użyto błędnego kabla (UTP / CAT3 lub niższy) lub leży on w pobliżu kabla elektrycznego lub innego źródła zakłóceń. 52 Praca w sieci

59 Karta Express/54 Państwa notebook obsługuje standard Express. W handlu dostępne są karty Express/34 i Express/54, a oznaczenia te odnoszą się do wielkości karty. Państwa notebook obsługuje oba formaty kart. Instalacja karty Express Megjegyzés Przed zainstalowaniem karty Express proszę bezwzględnie przeczytać instrukcję obsługi dostarczoną przez producenta. Przed instalacją proszę wyjąć z gniazda zaślepkę poprzez jej lekkie naciśnięcie. Jeżeli karta nie będzie używana, proszę włożyć zaślepkę ponownie, aby uniknąć zabrudzenia gniazda. Bezpieczeństwo Podłączenie Obsługa Wyjmowanie karty Express Przed wyjęciem karty Express proszę wykonać następujące czynności: Proszę zakończyć program, do obsługi którego używana była karta. Proszę kliknąć lewym przyciskiem myszy na ikonę na pasku zadań, aby bezpiecznie usunąć sprzęt, proszę wybrać kartę i kliknąć w opcję Stop. Aby wyjąć kartę, proszę ją najpierw wcisnąć w gniazdo, aby zwolnić blokadę zabezpieczającą. Teraz można wyjąć kartę z gniazda i odłożyć ją w odpowiednie miejsce. Pomoc Załącznik Karta Express/54 53

60 Kamera internetowa Wbudowana kamera internetowa umożliwia korzystanie z różnych usług, takich jak np. program Windows Messenger. Aby przetestować działanie kamery internetowej, należy wykonać następujące czynności: 1. Kliknąć na pulpicie w ikonę. 2. Otworzy się wówczas okno, w którym wyświetlany będzie obraz rejestrowany przez kamerę na żywot. Przykład zastosowania z programem Windows Messenger 1. Uruchomić program Windows Messenger i skonfigurować konto użytkownika, jeżeli się go jeszcze nie posiada. Usługa jest bezpłatna. Użytkownik ponosi jedynie koszty połączenia z Internetem. 2. Następnie należy wybrać z listy kontaktów osobę, z którą chce się rozmawiać i kliknąć w symbol kamery pod swoim zdjęciem/obrazkiem. Zdjęcie/obrazek rozmówcy Własne zdjęcie/obrazek Symbol kamery (Ilustracja: okno komunikatora Messenger) 54 Kamera internetowa

61 3. Asystent konfiguracji pomoże użytkownikowi w optymalnym ustawieniu głośnika, mikrofonu i kamery internetowej. Proszę postępować zgodnie z instrukcjami wyświetlanymi na ekranie. 4. Aby móc przesyłać obraz rejestrowany za pomocą kamery internetowej, należy kliknąć w opcję Zakończ. 5. Jeżeli również osoba, z którą się rozmawia poprzez komunikator posiada podłączoną kamerę internetową, proszę kliknąć na symbol kamery pod zdjęciem/obrazkiem danej osoby, aby móc odbierać obraz na żywo. Bezpieczeństwo Podłączenie Załącznik Pomoc Obsługa Kamera internetowa 55

62 Złącze Universal Serial Bus (USB) Universal Serial Bus (USB 1.1 i USB 2.0) jest standardem służącym do podłączenia takich urządzeń wejściowych takich jak skanery i inne urządzenia peryferyjne. Do USB można przyłączyć do 127 urządzeń jednym kablem. W przyszłości złącze to ułatwi znacznie podłączanie wielu urządzeń peryferyjnych do notebooka. Ten komputer przenośny wyposażony jest co najmniej w 4 gniazda USB 2.0 (zgodne ze standardem USB 1.1). Urządzenia podłączone bezpośrednio do złącza USB muszą być przystosowane do maks. natężenia 500 ma. Jeśli urządzenia wymagają większej mocy, konieczne jest zastosowanie hubów (rozdzielacza/wzmacniacz). Szybkość transferu danych w USB 1.1 wynosi 1,5 Mbit/s lub 12 Mbit/s, w zależności od przyłączonego urządzenia. USB 2.0 osiąga szybkość transferu danych do 480 Mbit/s. 56 Złącze Universal Serial Bus (USB)

63 Jak zabezpieczyć notebook Istnieją różne zabezpieczenia programowe i sprzętowe, które uniemożliwiają dostęp do notebooka nieupoważnionym osobom. Hasło uruchamiające Notebook można ochronić hasłem przed włączeniem przez niepożądane osoby Po włączeniu notebooka na ekranie pojawia się polecenie wprowadzenia hasła. Hasło należy wprowadzić w BIOS-ie. Bezpieczeństwo Podłączenie Uwaga! Hasło należy przechowywać w bezpiecznym miejscu. Jeśli zapomną Państwo hasła, nie ma możliwości wykasowania go. W takim przypadku należy zwrócić się do działu obsługi klienta. Obsługa Dane można chronić przed dostępem niepożądanych osób wykorzystując opcję systemu Windows Vista. Dalsze wskazówki znajdą Państwo w rozdziale Bezpieczeństwo danych i systemu od strony 69. Zastosowanie zamka Notebook można chronić przed kradzieżą stosując tzw. zamek Kensington.Zamek ten można nabyć w sklepach specjalistycznych z kablem w dziale akcesoriów. W celu zamocowania zamka zabezpieczającego, należy owinąć kabel wokół stałego przedmiotu, np. nogi stołowej. Włożyć zamek do urządzenia Kensigton i przekręcić kluczyk, w celu zabezpieczenia urządzenia. Kluczyk należy przechowywać w bezpiecznym miejscu. Pomoc Załącznik Jak zabezpieczyć notebook 57

64 Oprogramowanie Niniejszy akapit poświęcony jest oprogramowaniu. Należy wymienić tutaj BIOS, programy użytkowe oraz system operacyjny, który zostanie umówiony poniżej. Poznaj Windows Vista System operacyjny Windows Vista daje Państwu możliwość zrozumienie obsługi oraz wykorzystania różnorodnych możliwości: Windows Vista Szybka instrukcja obsługi Ta instrukcja obsługi zawiera krótki przegląd informacji dotyczących obsługi systemu operacyjnego. Zostały w niej opisane następujące zagadnienia: Pierwsze kroki Centrum powitalne Nowości Pomoc Zalecamy tę lekturę użytkownikom początkującym i osobom, które wcześniej korzystały z innych wersji systemu Windows. Windows Vista Pomoc i obsługa techniczna Jest to obszerny zbiór instrukcji, pomocy i porad dotyczących usuwania problemów. Pomoc ta opisuje szerokie spektrum tematów związanych z systemem operacyjnym Windows. Podręcznik polecany jest zarówno dla początkujących jak i dla profesjonalistów. Informacje podzielone tematycznie można wydrukować lub zaznaczyć zakładkami. Uruchamianie: 1. Kliknąć na Start 2. Wybrać Pomoc i obsługa techniczna 58 Oprogramowanie

65 Windows Vista System Windows - Zapraszamy! Przy pierwszym wyświetleniu pulpitu systemu Windows Vista zobaczą Państwo centrum powitalne. Zawiera ono przydatne odnośniki, które ułatwią Państwu rozpoczęcie użytkowania systemu Windows. Bezpieczeństwo Obsługa Podłączenie Pomoc Załącznik Celem tej funkcji jest przedstawienie użytkownikom początkującym oraz osobom, które wcześniej korzystały z innych wersji systemu Windows, dodatkowych ustawień, które umożliwiają korzystanie z systemu Windows Vista w optymalny sposób. Centrum powitalne podzielone jest na wiele niedużych obszarów tematycznych, co daje użytkownikowi możliwość optymalnej oceny zawartości pod kątem ich znajomości. Oto kilka odnośników: Wyświetl szczegóły (Tu znajdą Państwo informacje o swoim komputerze, typie karty graficznej oraz o wersji systemu Windows Vista ) Transferuj pliki i ustawienia (Służy do przenoszenia danych i ustawień ze starego komputera) Dodaj nowych użytkowników (Tu mogą Państwo administrować i przygotowywać konta użytkowników dla każdego użytkownika komputera) Windows Anytime Upgrade (WAU) (Tu można przeprowadzić aktualizacje systemu Windows Vista, aby móc korzystać z zaawansowanych funkcji cyfrowych) Połącz z Internetem (Tu można skonfigurować dostęp do Internetu) Co nowego w systemie Windows Vista (Tu można się dowiedzieć, czym różni się system Windows Vista w porównaniu ze starszymi wersjami) Oprogramowanie 59

66 Korzystanie z programu do obsługi poczty elektronicznej... i wiele innych rzeczy! Zachęcamy Państwa do korzystania z centrum powitalnego, aby lepiej rozumieć obsługę notebooka i móc go optymalnie wykorzystać. Stanowi ono również dodatkowe źródło informacji dotyczących diagnostyki i usuwania możliwych problemów. Jeżeli po uruchomieniu systemu zamknęli Państwo centrum powitalne, mogą je Państwo wywołać w następujący sposób: 1. Kattintson ide: Start 2. Proszę wybrać na pasku programów System Windows - Zapraszamy!. Windows Vista Kontrola konta użytkownika Administrowanie kontami użytkownika służy do uniemożliwienia nieupoważnionym osobom wprowadzania zmian w konfiguracji notebooka. Przy próbie wprowadzenia jakichkolwiek zmian przez nieupoważnionego użytkownika wyświetli się okno z informacją: Jeśli ta akcja została uruchomiona przez Ciebie, to kontynuuj.. Proszę kliknąć w opcję Kontynuuj, aby kontynuować proces. Proszę kliknąć w opcję Anuluj, aby przerwać proces. 60 Oprogramowanie

67 Instalacja oprogramowania Wskazówka Jeżeli system operacyjny jest ustawiony w taki sposób, że możliwa jest tylko instalacja oprogramowania i sterowników zatwierdzonych przez Microsoft, wyświetli się odpowiednie pole dialogowe. Oprogramowanie znajdujące się w komplecie zostało kompletnie zainstalowane. Instalacja oprogramowania : Przy instalacji programów lub sterowników może nastąpić nadpisanie lub zmiana ważnych plików. Aby mieć możliwość dostępu do oryginalnych plików po instalacji, należy zabezpieczyć twardy dysk. Dalsze informacje na temat zabezpieczania danych znajdują się na stronie 67 i dalszych. Należy postępować zgodnie ze wskazówkami dostawcy oprogramowania, załączonego do pakietu oprogramowania. Poniżej znajduje się opis typowej instalacji. Po włożeniu płyty CD uruchamia się automatycznie menu instalacji. Wskazówka Jeśli nie działa automatyczne uruchamianie, prawdopodobnie została dezaktywowana tak zwana funkcja Autorun. W pomocy Windows Vista można znaleźć instrukcję dotyczącą zmiany tej opcji. Bezpieczeństwo Pomoc Obsługa Podłączenie Załącznik Oprogramowanie 61

68 Przykład ręcznej instalacji bez Autorun: 1. Kliknąć na Start 2. Kliknąć na Wszystkie programy. 3. Proszę otworzyć punkt Akcesoria. 4. Proszę wybrać pozycję Uruchom. 5. Wpisać w polu Otwórz literę napędu CD-ROM, a następnie dwukropek oraz nazwę programu setup 6. Potwierdzić wprowadzenie klikając na OK. 7. Postępować wg wskazówek programu. Usuwanie programów Aby usunąć z komputera zainstalowane programy należy wykonać następujące kroki: 1. Kliknąć na Start 2. Kliknąć na Panel sterowania. 3. Następnie proszę wybrać opcję Programy. 4. Proszę wybrać odnośny program, rozpocząć jego odinstalowywanie i postępować zgodnie z instrukcjami na ekranie. 62 Oprogramowanie

69 Aktywacja Windows W celu niedopuszczenia do używania pirackich wersji Microsoft wprowadził aktywację produktu. Zainstalowana na komputerze oraz znajdująca się w komplecie wersja Windows Vista nie wymaga aktywacji, ponieważ została ona dopuszczona do użytkowania na Państwa komputerze. Aktywacja będzie konieczna po wymianie istotnych podzespołów komputera lub przy zastosowaniu BIOS bez autoryzacji. Aktywację Windows Vista można przeprowadzać tak często jak będzie to konieczne. Dokładne informacje znajdują się pod: Aktywacja produktu na posiadanym komputerze przenośnym W pewnych nielicznych przypadkach może pojawić się konieczność aktywacji systemu Windows Vista. W sytuacji gdy aktywacja przez Internet kończy się komunikatem o błędzie, należy wykonać poniższe czynności. 1. Wybierz aktywację przez telefon. 2. Kliknij teraz przycisk Zmień klucz produktu. Pojawi się nowe okno. Wprowadź w nim klucz produktu. Znajduje się on na Certyfikacie autentyczności (Certificate of Authenticity, COA) na spodzie komputera przenośnego. 3. Potwierdź wprowadzone dane i postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. W razie potrzeby powiadom doradcę firmy Microsoft o posiadaniu wersji OEM. Bezpieczeństwo Pomoc Obsługa Podłączenie Załącznik Oprogramowanie 63

70 Program BIOS Setup W setup BIOS (podstawowa konfiguracja systemu) istnieje wiele możliwości ustawień pracy komputera. Można ustawić tu tryb pracy złączy, zmienić ustawienia bezpieczeństwa lub zarządzania energią elektryczną. Komputer został fabrycznie skonfigurowany w sposób zapewniający optymalne wykorzystanie systemu. Uwaga! Ustawienia należy zmieniać tylko, jeśli jest to niezbędne i jeśli są Państwo zaznajomieni z możliwościami konfiguracji. Uruchamianie Setup Bios Program do konfiguracji można uruchomić tylko przy uruchamianiu systemu. Jeśli komputer został uruchomiony, należy zakończyć Windows i uruchomić go ponownie. Przy ponownym uruchomieniu komputera należy wcisnąć klawisz»del«i przytrzymać go do momentu pojawienia się komunikatu»entering Setup«. 64 Oprogramowanie

71 Rozdział 4 Bezpieczeństwo Temat Strona Pomoc Podłączenie Często stawiane pytania Bezpieczeństwo danych i systemu Przywtacajie systemu Pierwsza pomoc w razie problemów ze sprzętem n Konserwacja Obsługa Załącznik Pomoc

72 66 Często stawiane pytania

73 Często stawiane pytania Czy muszę jeszcze przeprowadzać instalację z dołączonych płyt? Nie. Z reguły wszystkie programy są już wstępnie zainstalowane. Płyty przewidziane są tylko jako kopie bezpieczeństwa. Na czym polega aktywacja systemu Windows? W instrukcji obsługi można znaleźć odpowiedni rozdział ze szczegółowymi informacjami na ten temat. Bezpieczeństwo Podłączenie Kiedy należy przeprowadzić aktywację systemu Windows? Oprogramowanie jest wstępnie aktywowane fabrycznie. Aktywacja wymagana jest dopiero wówczas, gdy kilka głównych elementów zostanie zastąpionych innymi.... została zainstalowana obca wersja systemu BIOS.... program instalowany jest na innym komputerze. Obsługa Jak tworzyć kopie zapasowe danych? Aby zapoznać się z procedurą postępowania, należy utworzyć kopię zapasową wybranych danych na zewnętrznym nośniku (płycie CD- R), a następnie przywrócić dane z płyty. Tworzenie kopii zapasowych jest bezużyteczne, gdy użytkownik nie jest w stanie ponownie przywrócić danych, nie dysponuje już nośnikiem albo nośnik (płyta CD-R) jest wadliwy. Pomoc Załącznik Często stawiane pytania 67

74 Kiedy wskazane jest przywracanie stanu urządzenia z chwili jego dostarczenia? Metodę tę należy wybrać tylko jako ostateczne rozwiązanie. W rozdziale Przywtacajie systemu można przeczytać o możliwych alternatywnych rozwiązaniach. Dlaczego podczas uruchamiania systemu z płyty z pomocą/programami brakuje partycji? Pierwsza partycja jest formatowana z plikiem systemowym NTFS. W porównaniu z systemem FAT32 ten system plików zapewnia większe bezpieczeństwo oraz sprawniejszy dostęp. Jednak partycje NTFS można odczytywać tylko z poziomu systemów operacyjnych, które je obsługują. W przypadku wyżej wymienionej płyty tak nie jest. 68 Często stawiane pytania

75 Bezpieczeństwo danych i systemu Opisane programy są integralną częścią Windows. Dokładne informacje znajdują się pod hasłami wypisanymi pogrubioną czcionką w pomocy Windows pod menu start. Prosimy przeczytać wskazówki na stronie 1. Zabezpieczanie danych Zaleca się regularne wykonywanie kopii zapasowych na zewnętrznych nośnikach takich jak CD-R lub CD-RW. Windows posiada specjalny program do tego celu: Stan i konfiguracja kopii zapasowej. Znajduje się on pod opcją Akcesoria Narzędzia systemowe. Zaleca się wykonanie dyskietek z kopią bezpieczeństwa haseł lub konfiguracji systemu. Programy konserwacyjne Regularne korzystanie z programu defragmentacji Defragmentator dysków i Oczyszczanie dysku umożliwia usuwanie źródeł błędów oraz poprawia wydajność systemu. Bardzo przydatny jest również progam użytkowy Informacje o systemie, który podaje szczegółowe informacje dotyczące konfiguracji systemu. Te programy znajdą Państwo w katalogu programów pod opcją Akcesoria Narzędzia systemowe. Dyskietki przywracająca hasło W celu ochrony kont użytkownika, na wypadek, gdy użytkownik zapomni swojego hasła, każdy lokalny użytkownik powinien utworzyć dyskietkę likwidującą hasło, która powinna być przechowywana w bezpiecznym miejscu. Jeśli użytkownik zapomni swojego hasła dostępu, może przywrócić je za pomocą dyskietki przywracającej hasło, co umożliwia użytkownikowi dostęp do jego lokalnego konta użytkownika. Informacje dotyczące tworzenia dyskietki przywracającej hasło znajdują się w pomocy Windows. Bezpieczeństwo Załącznik Pomoc Obsługa Podłączenie Bezpieczeństwo danych i systemu 69

76 Przywtacajie systemu Windows Vista zapewnia praktyczne funkcje umożliwiające zapisanie tzw. Punktu przywracania. System zapamiętuje aktualną konfigurację systemu jako zapis danego stanu i przywraca go w razie potrzeby. Zaleta tej funkcji polega na przywróceniu pierwotnych ustawień w razie nieudanej instalacji Punkty przywracania są tworzone przez system automatycznie. Można je również ustawić ręcznie. Można określić je i skonfigurować samodzielnie, ile miejsca w pamięci mogą one zająć. Program ten znajduje się w katalogu akcesoria, narzędzia systemowe. Zalecamy Państwu utworzenie punktu przywracania przed zainstalowaniem nowego nośnika lub programu. Jeśli po dokonanej instalacji, system przestanie stabilnie pracować, mamy możliwość powrotu do poprzedniej konfiguracji nie tracą nowo utworzonego dokumentu. W następnym rozdziale zawarte są porady dotyczący naprawy wadliwej instalacji. Usuwanie błędów Windows Vista zawiera różnie funkcje, które zapewniają prawidłowe działanie zainstalowanych aplikacji i urządzeń. Funkcje te pomocą Państwu przy rozwiązywaniu problemów, które mogą powstać w wyniku dodawania, kasowania, zastępowania plików, które odpowiadają za działanie urządzeń i aplikacji oraz systemu operacyjnego. Stosowane funkcje przywracania systemu są zależne od rodzaju problemu i błędu. W pomocy Windows znajdą Państwo niezbędne informacje. 70 Przywtacajie systemu

77 Przywracanie stanu fabrycznego Podłączenie Bezpieczeństwo Jeśli pomimo zastosowania powyżej opisanych możliwości usuwania błędów, system nadal nie będzie działał, należy przywrócić stan fabryczny. Użyć w tym celu dołączonego dysku Application/Support. Ograniczenie przywracania Dokonane później zmiany konfiguracji (DFÜ-/pulpit-/ustawienia internetu) oraz zainstalowanych później programów Nieuwzględnione zostaną aktualizacje sterowników i ustawień sprzętowych Obsługa Pomoc Uwaga! Wszystkie dane z dysku C, również kopie zapasowe w katalogu Dokumenty, zostaną skasowane. Należy zrobić ich kopie zapasową na dysku D i zewnętrznych nośnikach (Należy koniecznie uwzględnić wskazówki na stronie 4 oraz na stronie 69). Załącznik Zostanie przywrócony stan ustawień fabrycznych. Należy ponownie przeprowadzić instalacje i konfiguracje od nowa Przywtacajie systemu 71

78 Wykonywanie przywracania 1. Najpierw należy przeczytać akapit Przywtacajie systemu i zawarte w nim wskazówki. 2. Włożyć płytę Support/Application i uruchomić komputer. 3. Wybrać opcję Boot from CD-ROM. 4. Postępować wg instrukcji na ekranie. Komputer zostanie ponownie uruchomiony i powraca do ustawień fabrycznych. 72 Przywtacajie systemu

79 Pierwsza pomoc w razie problemów ze sprzętem n Bezpieczeństwo Niewłaściwe działanie komputera może mieć nieraz bardzo banalne przyczyny, lecz nieraz jest spowodowane uszkodzeniem podzespołów. Poniżej podajemy instrukcję rozwiązywania najczęstszych problemów Jeśli działania wymienione w instrukcji nie przyniosą oczekiwanych efektów, należy zwrócić się do naszego serwisu. Prosimy o telefon! Podłączenie Lokalizacja przyczyny Najpierw należy obejrzeć wszystkie połączenia kablowe. Jeśli nie działają kontrolki, należy upewnić się, że komputer i urządzenia peryferyjne zostały podłączone we właściwy sposób. Podczas pracy z zasilaniem bateryjnym podłączyć notebook do zasilacza sieciowego i upewnić się, czy bateria jest naładowana. Jeśli notebook ma pracować z zasilaczem sieciowym, należy wyjąć zasilacz sieciowy z gniazda i podłączyć w celach kontrolnych np. lampkę do tego samego gniazda. Jeśli lampa się nie świeci, należy wezwać elektryka. Wyłączyć komputer i sprawdzić wszystkie połączenia kablowe. Jeśli komputer jest podłączony do urządzeń peryferyjnych, należy sprawdzić podłączenia kabli. Nie można wymieniać dowolnie kabli urządzeń, nawet, jeśli wyglądają one identycznie. Układ biegunów kabli może być mimo podobnego wyglądu inny. Jeśli upewnimy się, że komputer i urządzenia są zasilane prądem i wszystkie połączenia są nieuszkodzone, należy ponownie włączyć komputer. Obsługa Pomoc Załącznik Pierwsza pomoc w razie problemów ze sprzętem n 73

80 Błędy oraz możliwe ich przyczyny Ekran jest czarny: Upewnij się, czy komputer przenośny nie znajduje się przypadkiem w stanie hibernacji (funkcja Wstrzymaj). Komputer wyłącza się podczas pracy. Akumulator może być rozładowany. Podłącz komputer przenośny za pomocą zasilacza sieciowego i naładuj akumulator. Komputera nie można włączyć. Jeżeli komputer przenośny zasilany jest przez akumulator, sprawdź, czy jest on prawidłowo włożony i naładowany. Nieprawidłowe wskazanie godziny i daty Kliknij dwukrotnie pole godziny na pasku zadań, a następnie wprowadź właściwe ustawienie. Nie można odczytać danych z nośnika w optycznej stacji dysków. Sprawdź, czy płyta została prawidłowo włożona. Czy stacja dysków wyświetlana jest w Eksploratorze? Jeżeli tak, sprawdź inną płytę. Nie działa mysz lub touchpad. Sprawdź połączenie kablowe. Połączenie WLAN nie działa. Aby włączyć połączenie WLAN, należy nacisnąć kombinację klawiszy Fn+F1, po czym powinien zaświecić się odpowiedni wskaźnik ( str. 18). 74 Pierwsza pomoc w razie problemów ze sprzętem n

81 Czy potrzebna jest dalsza pomoc? Jeśli pomimo skorzystania z powyższych porad, nie zdołali usunąć Państwo zaistniałych problemów prosimy o skontaktowanie się Hotline w kraju, w którym zakupiony został komputer. Numery telefonów znajdują się na okładce instrukcji obsługi. Spróbujemy pomóc Państwu telefonicznie. Przed wykonaniem telefonu, prosimy o przygotowanie następujących danych: Czy rozszerzona lub zmieniona została pierwotna konfiguracja? Jakie urządzenia peryferyjne podłączone są do komputera? Jakie komunikaty pojawiają się na ekranie? Z jakiego oprogramowania korzystali Państwo podczas wystąpienia awarii? Jakie kroki zostały wykonane w celu usunięcia problemu? Obsługa sterowników System wraz zainstalowanymi sterownikami został poddany kompleksowym testom w naszym laboratorium. W branży komputerowej należy jednak od czasu do czasu aktualizować sterowniki. Jest to spowodowane tym, że pojawić się mogą np. problemy z kompatybilnością nieprzetestowanych jeszcze komponentów (programów, urządzeń). Należy skontaktować się z serwisem w kraju, w którym urządzenie zostało nabyte. Bezpieczeństwo Pomoc Obsługa Podłączenie Załącznik Pierwsza pomoc w razie problemów ze sprzętem n 75

82 Konserwacja Uwaga! W obudowie notebooka nie ma części wymagających konserwacji lub czyszczenia. Żywotność notebooka można przedłużyć przestrzegając poniższych wskazówek: Przed czyszczeniem notebooka wyciągnąć wtyczkę sieciową, wszystkie kable oraz wyjąć baterię. Notebook należy czyścić lekko zwilżoną, niestrzępiącą się ściereczkę. Nie używać rozpuszczalników, żrących lub gazowych środków czyszczących. Do czyszczenia optycznego napędu używać czyszczących dysków CD-ROM lub podobnych produktów, które czyszczą soczewkę napędu. Kurz lub tłuszcz na touchpad zmniejsza wrażliwość. Kurz i brud z powierzchni touchpada należy usuwać klejącą taśmą papierową. Pielęgnacja wyświetlacza Przed przerwą w pracy należy zamykać notebook. Należy unikać zarysowań powierzchni wyświetlacza, ponieważ można go łatwo uszkodzić. Należy uważać, aby na ekranie nie pozostawały kropelki wody. Woda może spowodować trwałe odbarwienia. Ekran czyścić miękką, niestrzępiącą się ściereczką. Wyświetlacza nie należy narażać na oddziaływanie ostrych promieni słonecznych, oraz promieniowaniu ultrafioletowemu. Notebook oraz jego opakowanie są zdatne do recyklingu. 76 Konserwacja

83 Transport Należy przestrzegać poniższych wskazówek dotyczących transportu notebooka: Wyłączyć notebook. Aby uniknąć uszkodzeń głowice twardego dysku przesuwane są automatycznie w bezpieczną pozycję. Wyjąć stacje dysków DVD/CD oraz stację dyskietek. Po przetransportowaniu notebooka należy odczekać z uruchomieniem go do momentu przystosowania się urządzenia do temperatury otoczenia. Duże wahania temperatur lub wilgotności mogą spowodować skraplanie się i przedostanie się cieczy do notebooka, co może spowodować zwarcie elektryczne. Zamknąć notebooka i upewnić się, że pokrywa prawidłowo zamyka się. Używać torby do notebooka, aby chronić go przed brudem, wilgocią oraz wstrząsami i zadrapaniami. Do wysyłki notebooka należy używać oryginalnego opakowania oraz zasięgnąć rady firmy transportowej. Przed dłuższą podróżą należy naładować baterię oraz ewentualnie baterię zapasową. Pamiętać o zabraniu zasilacza sieciowego. Przed podróżą należy zasięgnąć informacji na temat parametrów sieci energetycznej oraz linii telefonicznej. W razie potrzeby należy zakupić przed podróżą wymagany adapter sieciowy lub służący do komunikacji (Modem, LAN itp.). Przed wysyłką baterię należy umieścić w opakowaniu oddzielnie. Podczas kontroli bagażu podręcznego na lotnisku zaleca się położenie notebooka oraz nośników danych (dyskietki, zewnętrzne twarde dyski) na taśmie z rentgenem (taśma, na której odstawia się bagaż podręczny). Należy unikać detektora magnetycznego (bramka, przez którą przechodzą osoby) lub drążka magnetycznego (urządzenie podręczne obsługi lotniska), ponieważ mogą one spowodować utratę danych. Bezpieczeństwo Załącznik Pomoc Obsługa Podłączenie Konserwacja 77

84 Recykling i utylizacja Urządzenie Po zakończeniu eksploatacji urządzenia nie należy go w żadnym wypadku wyrzucać do śmietnika przeznaczonego na śmieci z gospodarstwa domowego. Proszę poinformować się o możliwościach utylizacji tego typu odpadów w sposób przyjazny dla środowiska. Baterie Nie należy nigdy wyrzucać zużytych baterii do pojemnika przeznaczonego na śmieci z gospodarstwa domowego. Muszą je Państwo odnieść do punktu, w którym prowadzona jest zbiórka zużytych baterii. Opakowanie Aby uniknąć uszkodzenia podczas transportu, urządzenie dostarczone jest w opakowaniu. Opakowania zostały wyprodukowane z materiałów, które mogą zostać zutylizowane w sposób przyjazny dla środowiska i mogą zostać poddane odpowiedniemu recyklingowi. Niezdatne do przetwarzania elementy urządzenia są utylizowane zgodnie z przepisami. Praca z zasilaniem bateryjnym W celu przedłużenia żywotności i sprawności baterii oraz zapewnienia bezpiecznej pracy, należy przestrzegać poniższych wskazówek: Uwaga! Na płycie głównej znajduje się bateria litowa. Baterie i akumulatory nie mogą być wyrzucane do odpadów domowych. Są one zbierane bezpłatnie przez producenta, punkty sprzedaży lub ich przedstawicieli, w celu oddania do przetwarzania lub utylizacji. Nie poddawać baterii dłuższemu, bezpośredniemu działaniu promieni słonecznych lub wysokim temperaturom. Nie wrzucać baterii do ognia. Nieprzestrzeganie powyższych wskazówek może spowodować wybuch baterii. Nie otwierać baterii. W baterii nie znajdują się części wymagające konserwacji. Unikać zabrudzenia oraz styczności z materiałami przewodzącymi oraz z substancjami chemicznymi oraz środkami czyszczącymi. Do ładowania baterii stosować tylko znajdujący się w zestawie oryginalny zasilacz. Upewnić się (wskazanie lub sygnał akustyczny notebooka), czy bateria wyładowała się całkowicie, zanim rozpoczniemy jej ładowanie. 78 Konserwacja

85 Załącznik Bezpieczeństwo Pomoc Obsługa Baterię należy wymieniać na baterię tego samego typu lub na zalecany przez producenta odpowiedni typ baterii. Baterię należy ładować do momentu zgaśnięcia kontrolki ładowania. Należy przestrzegać wskazówek znajdujących się w podrozdziale Ładowanie baterii na stronie 33, aby prawidłowo ocenić stan naładowania baterii. Baterię wymieniać po wyłączeniu urządzenia. Akumulatory są odpadami specjalnymi. Zużyte baterie należy usunąć w sposób zgodny z lokalnymi przepisami. Dział obsługi klienta może udzielić Państwu stosownych informacji. Podłączenie Konserwacja 79

86 Modernizacja i naprawa Modernizację notebooka należy zlecać tylko i wyłącznie specjalistom, posiadającym stosowne kwalifikacje. Jeśli nie mają Państwo stosownych kwalifikacji, modernizację należy zlecić serwisantowi. Należy zwrócić się do naszego centrum serwisowego, w przypadku wystąpienia technicznych problemów z Państwa notebookiem. W przypadku konieczności naprawy prosimy o zwracanie się tylko i wyłącznie z naszymi autoryzowanymi punktami serwisowymi. Wskazówki dla serwisanta Otwieranie obudowy notebooka oraz jego modernizacja są zastrzeżone tylko dla serwisantów. Należy stosować tylko oryginalne części zamienne. Przed otwarciem obudowy wyciągnąć wszystkie kable zasilające i przyłączeniowe i wyciągnąć baterię. Jeśli przed otwarciem notebook nie zostanie odłączony od prądu, istnieje niebezpieczeństwo uszkodzenia podzespołów. Wewnętrzne podzespoły notebooka mogą zostać uszkodzone przez wyładowania elektrostatyczne (ESD). Wszelkie czynności związane z rozbudową, zmianą lub naprawami należy wykonywać w miejscu chronionym przed wyładowaniami elektrostatycznymi. Jeśli jest to nie możliwe, należy nałożyć rękawicę antystatyczną lub dotykać dobrze przewodzących metalowych przedmiotów. Szkody powstałe na skutek nieprawidłowo przeprowadzonych czynności będą usuwane przez nas odpłatnie. Wskazówki dotyczące promieniowania laserowego : W notebookach stosowane są lasery klasy 1 do 3b. Przy zamkniętej obudowie notebooka urządzenie spełnia wymogi klasy 1. Po otwarciu notebooka uzyskujemy dostęp do lasera do klasy 3b. W przypadku demontażu i/lub otwarcia urządzenia laserowego należy przestrzegać następujących zasad: Wbudowany napęd optyczny nie posiada części, które wymagają konserwacji lub napraw. Napędy optyczne mogą być naprawiane tylko i wyłącznie przez producenta. Nie należy patrzeć na promień lasera, również przez instrumenty optyczne. Nie kierować promieni lasera w swoją stronę Unikać napromieniowania oczu lub skóry bezpośrednim lub rozproszonym promieniowaniem. 80 Konserwacja

87 Rozdział 5 Bezpieczeństwo Temat Strona Dodatek Podłączenie Kompatybilność elektromagnetyczna Index Obsługa Załącznik Pomoc

88 82 Zgodność z normami

89 Zgodność z normami Kompatybilność elektromagnetyczna W przypadku podłączenia dodatkowych podzespołów należy przestrzegać Dyrektyw dla kompatybilności elektromagnetycznej (EMV). Należy uwzględnić dodatkowo, że w połączeniu z niniejszym notebookiem należy stosować tylko ekranowane kable (maks. 3 metry) do zewnętrznych interfejsów. Zachować co najmniej odstęp jednego metra od magnetycznych źródeł zakłóceń o wysokiej częstotliwości (odbiornik telewizyjny, głośniki, telefon komórkowy) aby uniknąć zakłóceń radiowych oraz utraty danych. Błędy pikseli w monitorach LCDs (wyświetlacze TFT) W aktywnej matrycy LCD (TFT) o rozdzielczości 1280 x 800 pikseli (WXGA), która składa się z po trzy subpiksele (czerwony, zielony, niebieski), stosowanych jest łącznie ok. 3,1 miliona tranzystorów sterujących. Ze względu na tą bardzo wysoką liczbę tranzystorów i związanym z tym bardzo skomplikowanym procesem produkcyjny, może w pojedynczych wypadkach dochodzić do usterki lub błędnego wysterowania pikseli lub pojedynczych subpokseli. W przeszłości pojawiło się wiele różnych wywodów zmierzających do zdefiniowania dopuszczalnej ilości martwych pikseli. Były one jednak za bardzo skomplikowane i różniły się zależnie od producenta. Spólka stosuje dlatego dla wszystkich wyświetlaczy TFT przy reklamacjach gwarancyjnych najsurowsze i jasne wymogi normy ISO , Klasa II; która są zebrane w skrócie poniżej. Standard ISO definiuje m.in. ogólnie obowiązujące wielkości zadane w odniesieniu do błędów pikseli. Błędy pikseli są dzielone na cztery kategorie błędów. Każdy pojedynczy piksel składa się z trzech subpikseli, każdy o barwie podstawowej (czerwony, zielony, niebieski). 5 piksel subpixel Bezpieczeństwo Załącznik Pomoc Obsługa Podłączenie Typy błędów pikseli: piksel Wiersze Niebieski Zielony Czerwony Typ 1: świecący się stale piksel (jasny, biały punkt), chociaż nie jest on włączony. Biały piksel powstaje wskutek zaświecenia się wszystkich trzech subpikseli. Zgodność z normami 83
