Instrukcja obsługi i montażu automatycznego wyłącznika oświetlenia Suno2.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi i montażu automatycznego wyłącznika oświetlenia Suno2."

Transkrypt

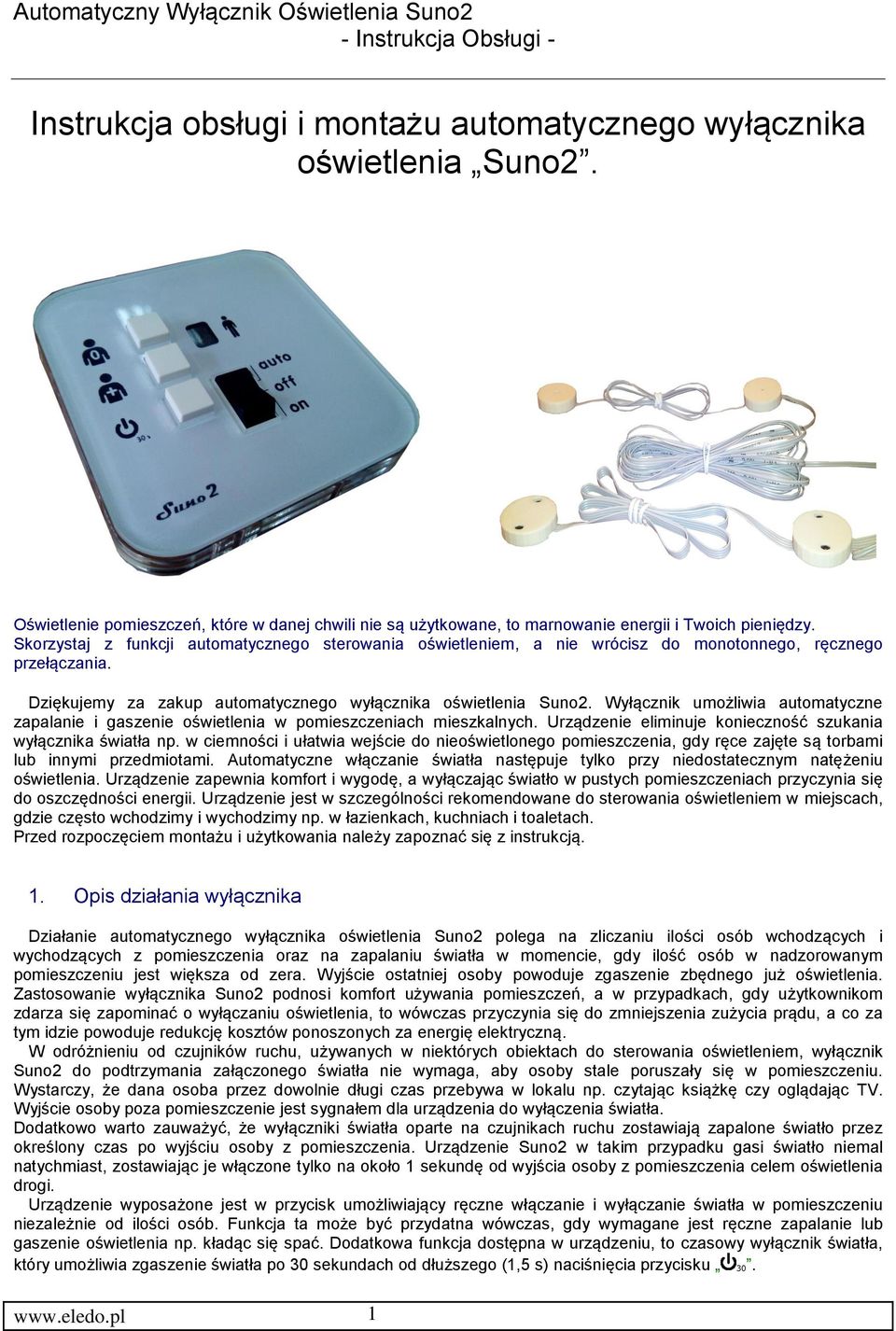

1 Instrukcja obsługi i montażu automatycznego wyłącznika oświetlenia Suno2. Oświetlenie pomieszczeń, które w danej chwili nie są użytkowane, to marnowanie energii i Twoich pieniędzy. Skorzystaj z funkcji automatycznego sterowania oświetleniem, a nie wrócisz do monotonnego, ręcznego przełączania. Dziękujemy za zakup automatycznego wyłącznika oświetlenia Suno2. Wyłącznik umożliwia automatyczne zapalanie i gaszenie oświetlenia w pomieszczeniach mieszkalnych. Urządzenie eliminuje konieczność szukania wyłącznika światła np. w ciemności i ułatwia wejście do nieoświetlonego pomieszczenia, gdy ręce zajęte są torbami lub innymi przedmiotami. Automatyczne włączanie światła następuje tylko przy niedostatecznym natężeniu oświetlenia. Urządzenie zapewnia komfort i wygodę, a wyłączając światło w pustych pomieszczeniach przyczynia się do oszczędności energii. Urządzenie jest w szczególności rekomendowane do sterowania oświetleniem w miejscach, gdzie często wchodzimy i wychodzimy np. w łazienkach, kuchniach i toaletach. Przed rozpoczęciem montażu i użytkowania należy zapoznać się z instrukcją. 1. Opis działania wyłącznika Działanie automatycznego wyłącznika oświetlenia Suno2 polega na zliczaniu ilości osób wchodzących i wychodzących z pomieszczenia oraz na zapalaniu światła w momencie, gdy ilość osób w nadzorowanym pomieszczeniu jest większa od zera. Wyjście ostatniej osoby powoduje zgaszenie zbędnego już oświetlenia. Zastosowanie wyłącznika Suno2 podnosi komfort używania pomieszczeń, a w przypadkach, gdy użytkownikom zdarza się zapominać o wyłączaniu oświetlenia, to wówczas przyczynia się do zmniejszenia zużycia prądu, a co za tym idzie powoduje redukcję kosztów ponoszonych za energię elektryczną. W odróżnieniu od czujników ruchu, używanych w niektórych obiektach do sterowania oświetleniem, wyłącznik Suno2 do podtrzymania załączonego światła nie wymaga, aby osoby stale poruszały się w pomieszczeniu. Wystarczy, że dana osoba przez dowolnie długi czas przebywa w lokalu np. czytając książkę czy oglądając TV. Wyjście osoby poza pomieszczenie jest sygnałem dla urządzenia do wyłączenia światła. Dodatkowo warto zauważyć, że wyłączniki światła oparte na czujnikach ruchu zostawiają zapalone światło przez określony czas po wyjściu osoby z pomieszczenia. Urządzenie Suno2 w takim przypadku gasi światło niemal natychmiast, zostawiając je włączone tylko na około 1 sekundę od wyjścia osoby z pomieszczenia celem oświetlenia drogi. Urządzenie wyposażone jest w przycisk umożliwiający ręczne włączanie i wyłączanie światła w pomieszczeniu niezależnie od ilości osób. Funkcja ta może być przydatna wówczas, gdy wymagane jest ręczne zapalanie lub gaszenie oświetlenia np. kładąc się spać. Dodatkowa funkcja dostępna w urządzeniu, to czasowy wyłącznik światła, który umożliwia zgaszenie światła po 30 sekundach od dłuższego (1,5 s) naciśnięcia przycisku

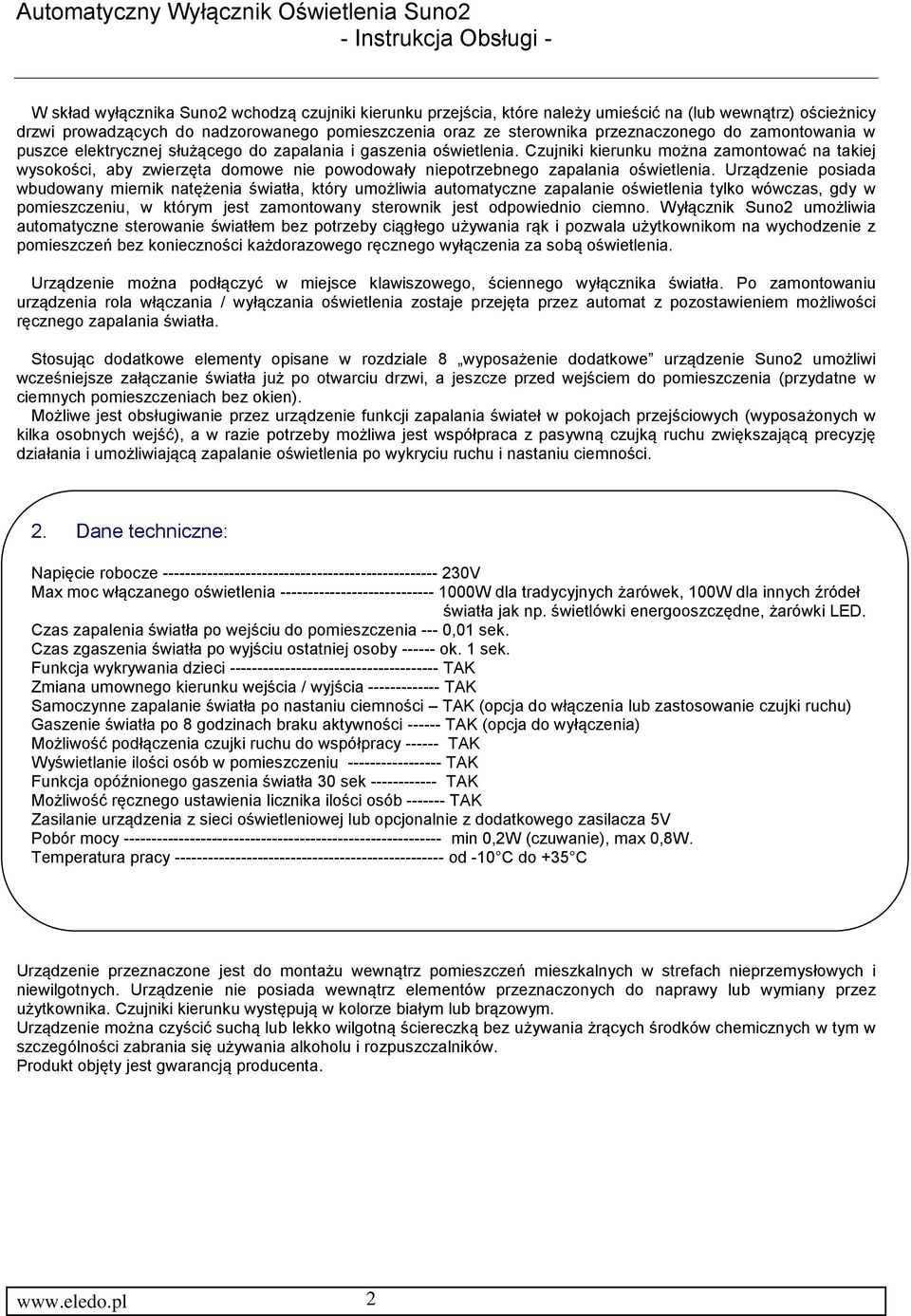

2 W skład wyłącznika Suno2 wchodzą czujniki kierunku przejścia, które należy umieścić na (lub wewnątrz) ościeżnicy drzwi prowadzących do nadzorowanego pomieszczenia oraz ze sterownika przeznaczonego do zamontowania w puszce elektrycznej służącego do zapalania i gaszenia oświetlenia. Czujniki kierunku można zamontować na takiej wysokości, aby zwierzęta domowe nie powodowały niepotrzebnego zapalania oświetlenia. Urządzenie posiada wbudowany miernik natężenia światła, który umożliwia automatyczne zapalanie oświetlenia tylko wówczas, gdy w pomieszczeniu, w którym jest zamontowany sterownik jest odpowiednio ciemno. Wyłącznik Suno2 umożliwia automatyczne sterowanie światłem bez potrzeby ciągłego używania rąk i pozwala użytkownikom na wychodzenie z pomieszczeń bez konieczności każdorazowego ręcznego wyłączenia za sobą oświetlenia. Urządzenie można podłączyć w miejsce klawiszowego, ściennego wyłącznika światła. Po zamontowaniu urządzenia rola włączania / wyłączania oświetlenia zostaje przejęta przez automat z pozostawieniem możliwości ręcznego zapalania światła. Stosując dodatkowe elementy opisane w rozdziale 8 wyposażenie dodatkowe urządzenie Suno2 umożliwi wcześniejsze załączanie światła już po otwarciu drzwi, a jeszcze przed wejściem do pomieszczenia (przydatne w ciemnych pomieszczeniach bez okien). Możliwe jest obsługiwanie przez urządzenie funkcji zapalania świateł w pokojach przejściowych (wyposażonych w kilka osobnych wejść), a w razie potrzeby możliwa jest współpraca z pasywną czujką ruchu zwiększającą precyzję działania i umożliwiającą zapalanie oświetlenia po wykryciu ruchu i nastaniu ciemności. 2. Dane techniczne: Napięcie robocze V Max moc włączanego oświetlenia W dla tradycyjnych żarówek, 100W dla innych źródeł światła jak np. świetlówki energooszczędne, żarówki LED. Czas zapalenia światła po wejściu do pomieszczenia --- 0,01 sek. Czas zgaszenia światła po wyjściu ostatniej osoby ok. 1 sek. Funkcja wykrywania dzieci TAK Zmiana umownego kierunku wejścia / wyjścia TAK Samoczynne zapalanie światła po nastaniu ciemności TAK (opcja do włączenia lub zastosowanie czujki ruchu) Gaszenie światła po 8 godzinach braku aktywności TAK (opcja do wyłączenia) Możliwość podłączenia czujki ruchu do współpracy TAK Wyświetlanie ilości osób w pomieszczeniu TAK Funkcja opóźnionego gaszenia światła 30 sek TAK Możliwość ręcznego ustawienia licznika ilości osób TAK Zasilanie urządzenia z sieci oświetleniowej lub opcjonalnie z dodatkowego zasilacza 5V Pobór mocy min 0,2W (czuwanie), max 0,8W. Temperatura pracy od -10 C do +35 C Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń mieszkalnych w strefach nieprzemysłowych i niewilgotnych. Urządzenie nie posiada wewnątrz elementów przeznaczonych do naprawy lub wymiany przez użytkownika. Czujniki kierunku występują w kolorze białym lub brązowym. Urządzenie można czyścić suchą lub lekko wilgotną ściereczką bez używania żrących środków chemicznych w tym w szczególności zabrania się używania alkoholu i rozpuszczalników. Produkt objęty jest gwarancją producenta. 2

3 3. Funkcje przycisków Przełącznik trójpozycyjny 3 tryby pracy: auto automatyczne sterowanie oświetleniem w pomieszczeniu off zgaszenie w pomieszczeniu światła na stałe niezależnie od przechodzących osób on zapalenie w pomieszczeniu światła na stałe niezależnie od przechodzących osób Przycisk umożliwia ręczne wyzerowanie licznika urządzenia Suno2 przechowującego informację o ilości osób przebywających w pomieszczeniu. Funkcja może być przydatna do prawidłowego początkowego ustawienia licznika. Podświetlenie czerwonej lampki obok tego przycisku informuje użytkownika o aktywnej blokadzie automatycznego zapalania światła. W czasie, gdy czerwona lampka jest zapalona urządzenie nie włącza / wyłącza oświetlenia mimo wchodzenia / wychodzenia osób. Przycisk - umożliwia ręczne ustawienie licznika urządzenia Suno2 przechowującego informację o ilości osób przebywającym w danym pomieszczeniu. Funkcja może być przydatna do prawidłowego początkowego ustawienia licznika osób przebywających w pomieszczeniu w trakcie montażu wyłącznika. Każde naciśnięcie przycisku zwiększa o 1 stan licznika urządzenia, który przechowuje informację o ilości osób znajdujących się aktualnie w pomieszczeniu. Po przejściu kolejnej osoby, zielone lampki umieszczone obok przycisku migają tyle razy ile w danym momencie jest osób w pomieszczeniu. Przycisk 30 krótkie naciśnięcie przycisku umożliwia naprzemienne zapalanie i gaszenie światła w pomieszczeniu niezależnie od poziomu natężenia światła i ilości osób tam przebywających. Podświetlenie białych lampek obok przycisku informuje użytkownika, że w pomieszczeniu jest zapalone światło. Przycisk działa tylko, gdy urządzenie jest w trybie auto. Po ręcznym zapaleniu światła tym przyciskiem światło zostanie samoczynnie zgaszone po wyjściu ostatniej osoby z pomieszczenia. - przytrzymanie naciśniętego przycisku przez ok. 1,5 sekundy spowoduje włączenie funkcji czasowego (30 sek.) zapalenia światła w pomieszczeniu. W tym czasie czerwone lampki obok przycisku 0 migają, co przypomina, że za 30 sekund światło w pomieszczeniu zostanie automatycznie wyłączone niezależnie od ilości przebywających tam osób. Funkcja jest przydatna np., gdy kładziemy się spać. Po automatycznym zgaszeniu światła załącza się blokada, która przez najbliższą noc zapobiega automatycznemu zapalaniu się światła przy wchodzeniu kolejnych osób do pomieszczenia. W celu anulowania blokady należy ponownie nacisnąć przycisk 30. Blokada wyłączy się też automatycznie po nastaniu dnia, gdy czujnik natężenia światła wykryje jasność. Rys. 1. Widok urządzenia Suno2 z opisem elementów. 3

4 Rys. 2. Widok urządzenia Suno2 z tyłu po odłączeniu przewodów. Rys. 3. Widok czujników kierunku urządzenia Suno2. 4. Montaż Urządzenie składa się z jednostki sterującej przeznaczonej do zamontowania w standardowej puszcze ściennej o średnicy 60mm (widok urządzenia przedstawia rys 1 i 2) oraz z czujników kierunku przeznaczonych do zamontowania na lub wewnątrz ościeżnicy drzwi (widok czujników pokazany jest na rys. 3). Czujniki kierunku należy zamontować przy drzwiach wejściowych do pomieszczenia po obu stronach ościeżnicy w sposób pokazany na rys 8. Jednostki sterującej nie należy umieszczać wewnątrz pomieszczeń wilgotnych jak np. łazienka. Powinna być ona umieszczona na wysokości uniemożliwiającej małym dzieciom manipulowanie przy urządzeniu. Sterownik należy umieścić i przymocować w puszcze ściennej tak, aby było ono odpowiednio mocno i stabilnie umocowane. Jednostka sterująca została pokazana została na rys. 1. Ma ona wbudowane następujące elementy: - czujnik natężenia światła w pomieszczeniu, dzięki któremu światło będzie automatycznie zapalane tylko wówczas, gdy w pomieszczeniu jest ciemno - licznik pokazujący informacyjnie aktualną ilość osób przebywających w nadzorowanym pomieszczeniu 4

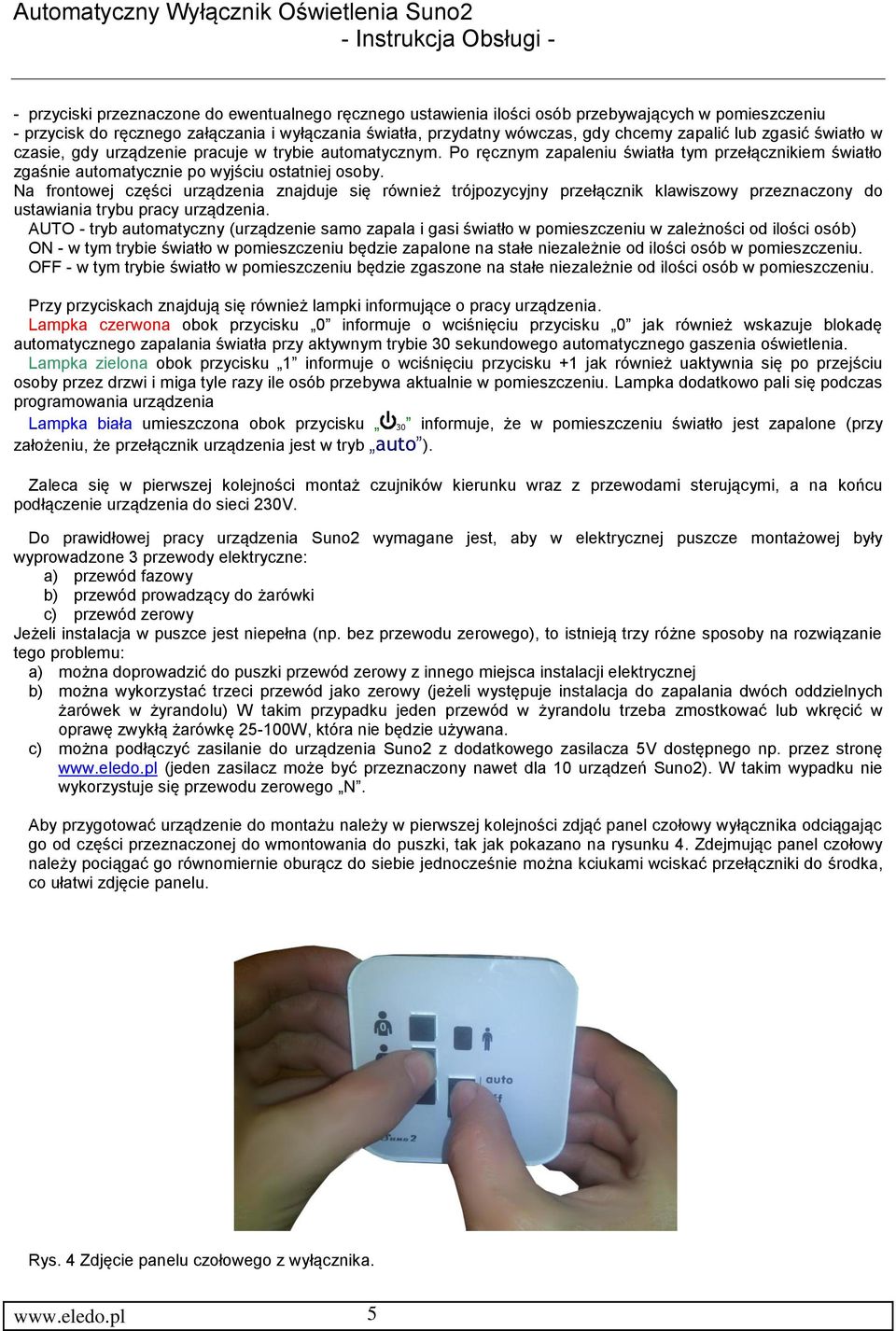

5 - przyciski przeznaczone do ewentualnego ręcznego ustawienia ilości osób przebywających w pomieszczeniu - przycisk do ręcznego załączania i wyłączania światła, przydatny wówczas, gdy chcemy zapalić lub zgasić światło w czasie, gdy urządzenie pracuje w trybie automatycznym. Po ręcznym zapaleniu światła tym przełącznikiem światło zgaśnie automatycznie po wyjściu ostatniej osoby. Na frontowej części urządzenia znajduje się również trójpozycyjny przełącznik klawiszowy przeznaczony do ustawiania trybu pracy urządzenia. AUTO - tryb automatyczny (urządzenie samo zapala i gasi światło w pomieszczeniu w zależności od ilości osób) ON - w tym trybie światło w pomieszczeniu będzie zapalone na stałe niezależnie od ilości osób w pomieszczeniu. OFF - w tym trybie światło w pomieszczeniu będzie zgaszone na stałe niezależnie od ilości osób w pomieszczeniu. Przy przyciskach znajdują się również lampki informujące o pracy urządzenia. Lampka czerwona obok przycisku 0 informuje o wciśnięciu przycisku 0 jak również wskazuje blokadę automatycznego zapalania światła przy aktywnym trybie 30 sekundowego automatycznego gaszenia oświetlenia. Lampka zielona obok przycisku 1 informuje o wciśnięciu przycisku +1 jak również uaktywnia się po przejściu osoby przez drzwi i miga tyle razy ile osób przebywa aktualnie w pomieszczeniu. Lampka dodatkowo pali się podczas programowania urządzenia Lampka biała umieszczona obok przycisku 30 informuje, że w pomieszczeniu światło jest zapalone (przy założeniu, że przełącznik urządzenia jest w tryb auto ). Zaleca się w pierwszej kolejności montaż czujników kierunku wraz z przewodami sterującymi, a na końcu podłączenie urządzenia do sieci 230V. Do prawidłowej pracy urządzenia Suno2 wymagane jest, aby w elektrycznej puszcze montażowej były wyprowadzone 3 przewody elektryczne: a) przewód fazowy b) przewód prowadzący do żarówki c) przewód zerowy Jeżeli instalacja w puszce jest niepełna (np. bez przewodu zerowego), to istnieją trzy różne sposoby na rozwiązanie tego problemu: a) można doprowadzić do puszki przewód zerowy z innego miejsca instalacji elektrycznej b) można wykorzystać trzeci przewód jako zerowy (jeżeli występuje instalacja do zapalania dwóch oddzielnych żarówek w żyrandolu) W takim przypadku jeden przewód w żyrandolu trzeba zmostkować lub wkręcić w oprawę zwykłą żarówkę W, która nie będzie używana. c) można podłączyć zasilanie do urządzenia Suno2 z dodatkowego zasilacza 5V dostępnego np. przez stronę (jeden zasilacz może być przeznaczony nawet dla 10 urządzeń Suno2). W takim wypadku nie wykorzystuje się przewodu zerowego N. Aby przygotować urządzenie do montażu należy w pierwszej kolejności zdjąć panel czołowy wyłącznika odciągając go od części przeznaczonej do wmontowania do puszki, tak jak pokazano na rysunku 4. Zdejmując panel czołowy należy pociągać go równomiernie oburącz do siebie jednocześnie można kciukami wciskać przełączniki do środka, co ułatwi zdjęcie panelu. Rys. 4 Zdjęcie panelu czołowego z wyłącznika. 5

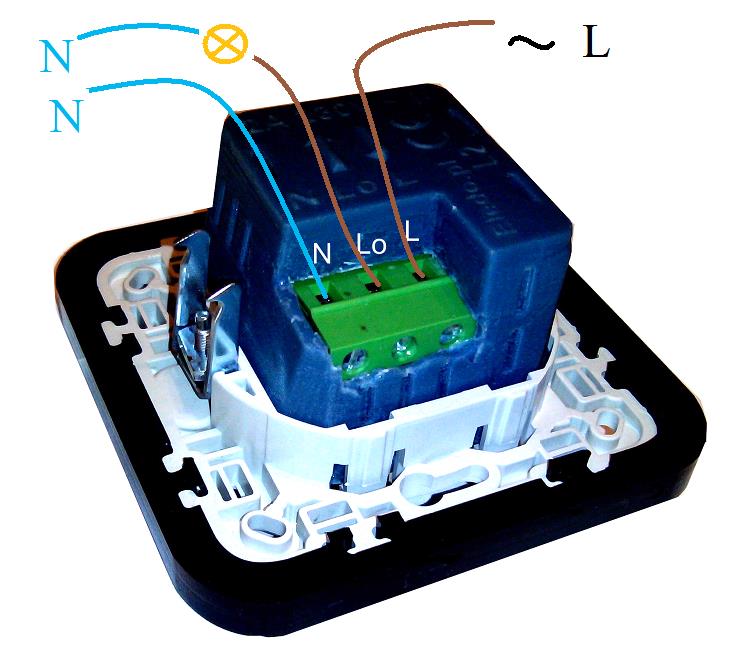

6 Urządzenie w tylnej części posiada 3 zaciski śrubowe do podłączenia przewodów elektrycznych 230V natomiast po zdjęciu panelu czołowego na płytce drukowanej widoczne są 2 gniazda przeznaczone do podłączenia czujników kierunku i ewentualnie innych dodatkowych elementów. Rys 5. Widok gniazd połączeniowych do czujników i urządzeń dodatkowych oraz regulator czułości poziomu światła (po zdjęciu panelu czołowego). Przewody instalacji elektrycznej należy podłączyć do wyłącznika zgodnie z opisem pokazanym na rysunku 6. Podłączenie urządzenia Suno2 do sieci oświetleniowej 230V powinno być wykonane przez osobę posiadającą odpowiednie uprawnienia elektryczne (w instalacji oświetleniowej występuje niebezpieczne dla życia napięcie 230V)! Rys. 6 Podłączenie wyłącznika do sieci elektrycznej 230V. L Przewód fazowy 230V Lo - Przewód do żarówki N Przewód zerowy Mocowanie wyłącznika Suno2 w puszce elektrycznej można wykonać na 2 sposoby: a) umieszczając urządzenie w puszcze i mocując je za pomocą uchwytów rozpierających (żabek) znajdujących się standardowo przy wyłączniku b) umieszczając urządzenie w puszcze i mocując je za pomocą wkrętów bezpośrednio do gwintu w puszcze jeżeli puszka posiada na swoich bokach otwory z gwintem. Ten sposób montażu jest zalecany. 6

7 Przewody sterujące wychodzące z wyłącznika do czujników kierunku i ewentualnie do innych elementów sterujących należy poprowadzić poza puszką elektryczną w taki sposób, aby przewody te nie miały styczności z przewodami sieci oświetleniowej 230V. W celu zachowania estetyki zaleca się ułożenie przewodów pod tynkiem. W miejscu montażu wyłącznika w ścianie (pod wyłącznikiem) należy pozostawić wolne miejsce, aby móc zgromadzić kilku lub kilkunastocentymetrowy zapas kabli prowadzących do czujników kierunku i do innych elementów, co ułatwi w przyszłości ewentualny demontaż wyłącznika. Czujniki kierunku należy zamontować na bocznych częściach ościeżnicy drzwi tak jak pokazano na rys. 8. Do zamocowania do ościeżnicy można użyć taśmy dwustronnie klejącej, która jest umieszczona na tylniej ścianie czujników. Czujnik muszą być umieszczone parami naprzeciwko siebie każda para na innej wysokości. Pierwsza, dolna para czujników - zalecana wysokość umieszczenia ok cm nad podłogą. Druga górna para czujników - zalecana wysokość umieszczenia ok cm nad podłogą. Pomiędzy dolną, a górną parą czujników powinna być różnica wysokości umieszczenia nie mniejsza niż 0,5 m. Jeżeli zamontowanie czujników na ościeżnicy drzwi nie jest wskazane np. ze względu na estetykę, to możliwe jest ich umieszczenie pod obudową ościeżnicy pod warunkiem wykonania w ościeżnicy małych otworów o średnicy ok. 5 mm w miejscach odpowiadających aktywnym elementom czujników (ciemne punkty na czujnikach). Otwory pozwolą na transmisję sygnałów optycznych do czujników, co umożliwi właściwe zliczanie osób. Przykład zamontowania czujników pod osłoną drewnianą pokazano na rysunku 9. Możliwe jest również umieszczenie czujników równo z powierzchnią ościeżnicy poprzez wywiercenie w ościeżnicy otworów o średnicy 26mm i osadzenie tam czujników. W celu zachowania estetyki zaleca się, aby przewody prowadzące do czujników były schowane we wnętrzu ościeżnicy. Zamiast umieszczać czujniki na lub wewnątrz ościeżnicy możliwe jest również umieszczenie ich przed wejściem na bocznych ścianach prowadzących do pomieszczenia pod warunkiem, że odległość między dwoma czujnikami danej pary nie przekroczy 1,5m. Rys. 8. Rozmieszczenie czujników kierunku i sposób prowadzenia kabli. 7

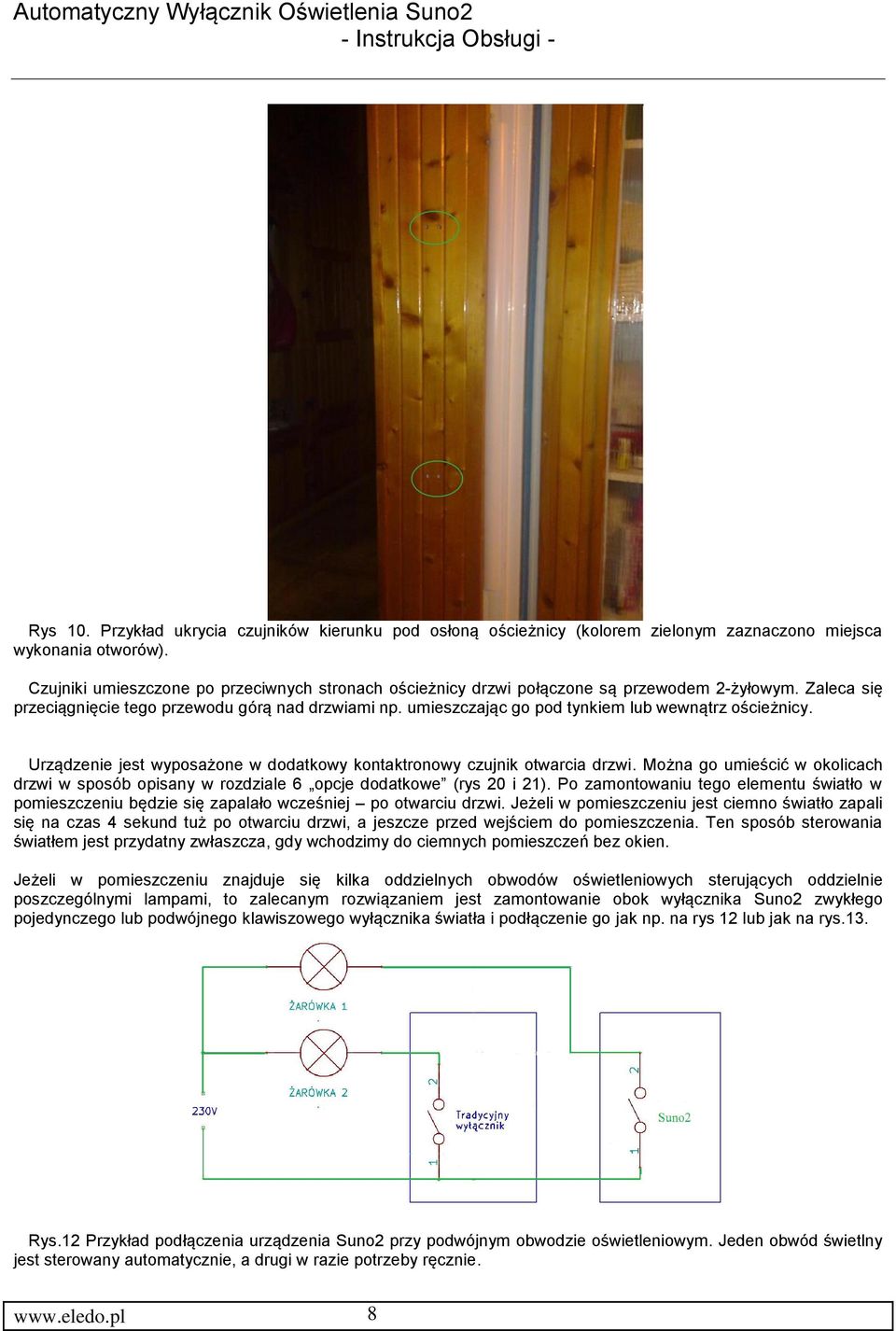

8 Rys 10. Przykład ukrycia czujników kierunku pod osłoną ościeżnicy (kolorem zielonym zaznaczono miejsca wykonania otworów). Czujniki umieszczone po przeciwnych stronach ościeżnicy drzwi połączone są przewodem 2-żyłowym. Zaleca się przeciągnięcie tego przewodu górą nad drzwiami np. umieszczając go pod tynkiem lub wewnątrz ościeżnicy. Urządzenie jest wyposażone w dodatkowy kontaktronowy czujnik otwarcia drzwi. Można go umieścić w okolicach drzwi w sposób opisany w rozdziale 6 opcje dodatkowe (rys 20 i 21). Po zamontowaniu tego elementu światło w pomieszczeniu będzie się zapalało wcześniej po otwarciu drzwi. Jeżeli w pomieszczeniu jest ciemno światło zapali się na czas 4 sekund tuż po otwarciu drzwi, a jeszcze przed wejściem do pomieszczenia. Ten sposób sterowania światłem jest przydatny zwłaszcza, gdy wchodzimy do ciemnych pomieszczeń bez okien. Jeżeli w pomieszczeniu znajduje się kilka oddzielnych obwodów oświetleniowych sterujących oddzielnie poszczególnymi lampami, to zalecanym rozwiązaniem jest zamontowanie obok wyłącznika Suno2 zwykłego pojedynczego lub podwójnego klawiszowego wyłącznika światła i podłączenie go jak np. na rys 12 lub jak na rys.13. Rys.12 Przykład podłączenia urządzenia Suno2 przy podwójnym obwodzie oświetleniowym. Jeden obwód świetlny jest sterowany automatycznie, a drugi w razie potrzeby ręcznie. 8

9 Rys. 13 Inny sposób podłączenia urządzenia Suno2 przy podwójnym obwodzie oświetleniowym W takim wypadku na wyłączniku klawiszowym będzie możliwość ustalania ilości żarówek, które mają być samoczynnie zapalane przez urządzenie Suno2. Po zamontowaniu i podłączeniu urządzenia należy sprawdzić jego działanie. Przejście osoby pomiędzy czujnikami kierunku do wnętrza pokoju lub otwarcie drzwi do pomieszczenia powinno spowodować podświetlenie na urządzeniu Suno2 lampek obok przycisku 30 i zapalenie się światła w pomieszczeniu. Światło zostanie zapalone pod warunkiem, że w pomieszczeniu, w którym umieszczone jest urządzenie Suno2 jest odpowiednio ciemno. Jeżeli w pomieszczeniu jest jasno, to w czasie prób można zasłonić przed światłem czujnik natężenia oświetlenia pokazany na rys. 1. Wejście osoby do pomieszczenia powinno spowodować stałe podświetlenie lampek obok przycisku oznaczonego 30, zapalenie się na stałe światła w lokalu i jego świecenie do czasu wyjścia osoby. Jeżeli urządzenie posiada opcję wyświetlania ilości osób na wyświetlaczu, to po wejściu do pomieszczenia wyświetli się liczba osób znajdującą się w pomieszczeniu (max 9). Dodatkowo w zależności od ilości osób wchodzących do pomieszczenia na urządzeniu Suno2 migają lampki obok przycisku tyle razy ile osób jest w pomieszczeniu. Fabrycznie urządzenie oprogramowane jest dla pomieszczeń, które mają wyłącznik światła umieszczony po prawej stronie wejścia do pomieszczenia. Jeżeli okaże się, że urządzenie działa odwrotnie, to znaczy wejście osoby do pomieszczenia wyłącza światło, a wyjście z tego pomieszczenia je zapala, to należy w urządzeniu przełączyć kierunek pracy w sposób opisany poniżej w rozdziale 5 Programowanie. Dzięki zastosowaniu kilku czujników kierunku umieszczonych na różnych wysokościach w okolicach drzwi wejściowych urządzenie może dość precyzyjnie ustalać liczbę przechodzących osób, co eliminuje większości pomyłek w liczeniu wynikających z nietypowych zachowań użytkowników (np. wymachiwanie rękami) w czasie wchodzenia do pomieszczenia. Jeżeli urządzenie Suno2 jest zamontowane przed wejściem do pomieszczenia np. na zewnątrz łazienki, to ze względu na miejsce montażu urządzenie nie będzie w stanie właściwie sprawdzać poziomu natężenia oświetlenia we wnętrzu pomieszczenia, co jest potrzebne do sprawdzania czy przy wejściu należy zapalić światło. W łazienkach bez okien rozwiązanie jest proste, gdyż każdorazowe wejście do środka powinno zapalić światło w pomieszczeniu. W takim wypadku należy przekręcić do końca regulator poziomu natężenia oświetlenia pokazany na rys 5 w prawo (zgodnie z ruchem wskazówek zegara) lub na stałe zasłonić czujnik światła ciemną taśmą klejącą. Jeżeli w łazience znajduje się okno a wyłącznik światła zamontowany jest na zewnątrz należy zamontować dodatkowy czujnik poziomu natężenia oświetlenia w sposób w rozdziale 6 opcje dodatkowe. 9

10 5. Programowanie Dodatkowe opcje zaawansowane Urządzenie Suno2 posiada wprowadzone ustawienia fabryczne i jest gotowe do pracy, lecz w razie potrzeby można zmienić niektóre jego funkcje w zależności od potrzeb i preferencji użytkownika. Można zaprogramować następujące elementy: 1. włączyć funkcje liczenia małych dzieci (takich które sięgają wzrostem tylko dolnych czujek kierunku). 2. zmienić umowny kierunek wejścia wyjścia z pomieszczenia. 3. włączyć funkcje samoczynnego zapalania światła po nastaniu ciemności. 4. zmienić sposób liczenia osób na bardziej dokładny. 5. wyłączyć funkcję samoczynnego gaszenie światła po 8 godzinach palenia i nastaniu dnia. 6. funkcja 6 razem z funkcją 7 ustawia czas samoczynnego gaszenie światła, gdy nikt nie przechodzi przez drzwi przez określony czas. Światło wyłączy się po 30 / 60 minutach lub po 4 godzinach od wejścia osoby do pomieszczenia. Ustawiona funkcja 6 (czas 30 minut), ustawiona funkcja 7 (czas 60 minut), ustawiona funkcja 6 i 7 jednocześnie (czas 4 godziny). Brak ustawień funkcji 6 i 7 światło pali się do chwili wyjścia z pomieszczenia. 6. Opcje dodatkowe Automatyczny wyłącznik oświetlenia posiada wewnątrz sterownika gniazdo (rys. 14) do którego może być podłączony wtyk z przewodami dodatkowymi. Przewody te służącą do podłączenia innych, dodatkowych urządzeń. Możliwe jest uruchomienie dodatkowo funkcji urządzenia takich jak: a) Obsługa pomieszczeń przejściowych, wyposażonych w kilka osobnych drzwi. b) Obsługa automatycznego zapalania światła po otwarciu drzwi. Światło będzie zapalane tuż po otwarciu drzwi - jeszcze przed wejściem do pomieszczenia. c) Podłączenie dodatkowej czujki ruchu współpracującej z urządzeniem Suno2 - zmniejszającej prawdopodobieństwo ewentualnego błędu zliczania osób i umożliwiającej załączanie oświetlenia, gdy w pomieszczeniu zrobi się ciemno i jest wykrywany ruch. d) Podłączenie dodatkowego czujnika natężenia światła w nadzorowanym pomieszczeniu (zalecane, gdy urządzenie Suno2 znajduje się poza nadzorowanym pomieszczeniem). e) Sterowanie dodatkowym urządzeniem włączającym muzykę, klimatyzację lub ogrzewanie po wejściu osoby do pomieszczenia. f) Sterowanie oświetleniem w pokoju poprzez inne urządzenie zamontowane w lokalu. (funkcja ta umożliwia np. włączanie lub wyłączanie świateł w całym obiekcie z jednego miejsca). g) Sterowanie oświetleniem wymagającym większej mocy niż 100W. h) Podłączenie zasilania urządzenia z dodatkowego zasilacza 5V (w przypadku, gdy w puszce instalacyjnej nie wyprowadzono przewodu zerowego). Uwaga! Poza zdjęciem przedniego panelu wyłącznika Suno 2 nie należy bardziej rozbierać urządzenia. Wewnątrz urządzenia niektóre jego elementy znajdują się pod napięciem 230V! Dotknięcie tych elementów grozi porażeniem prądem elektrycznym. Prace przy urządzeniu będącym pod napięciem mogą wykonywać tylko osoby odpowiednio wykwalifikowane

11 Rys. 14. Widok wnętrza sterownika ze złączem wejść dodatkowych. - 5 Kontaktron wejście do podłączenia czujnika otwarcia drzwi. Sposób podłączenia dodatkowego wyłącznika (czujnika) otwarcia drzwi przedstawiony jest na rysunkach 20 i 21. Podłączenie to może być wykonane w celu wcześniejszego zapalania światła zwłaszcza w ciemnych pomieszczeniach bez okien jak np. łazienka, piwnica. Umożliwia to samoczynne zapalenie światła w pomieszczeniu już po otwarciu drzwi wejściowych do tych pomieszczeń. Po otwarciu drzwi światło zostaje zapalone na kilka sekund i urządzenie Suno2 będzie oczekiwało na wejście osoby do środka pomieszczenia. Jeżeli w tym czasie osoba wejdzie do nadzorowanego przez urządzenie pomieszczenia światło pozostanie zapalone, aż do czasu wyjścia. Jeżeli po otwarciu drzwi w ciągu kilku sekund nikt nie wejdzie do pomieszczenia światło zostanie samoczynnie zgaszone. Magnetyczny (kontaktronowy) czujnik otwarcia drzwi jest dołączony do zestawu lub można go zakupić poprzez stronę jako wyposażenie dodatkowe. Czujnik kontaktronowy należy umieścić na ościeżnicy drzwi najlepiej w górnej części ościeżnicy od strony zawiasów. Magnes współpracujący z czujnikiem należy umieścić na drzwiach, tak aby po ich zamknięciu znajdował się w okolicach czujnika kontaktronowego. Prawidłowo zamontowany magnes i czujnik powodują, że gdy jest ciemno otwarcie drzwi na szerokość umożliwiającą wejście osoby spowoduje zapalenie światła w pomieszczeniu na czas 4 s. Rys. 21. Sposób montażu czujnika otwarcia drzwi. 11

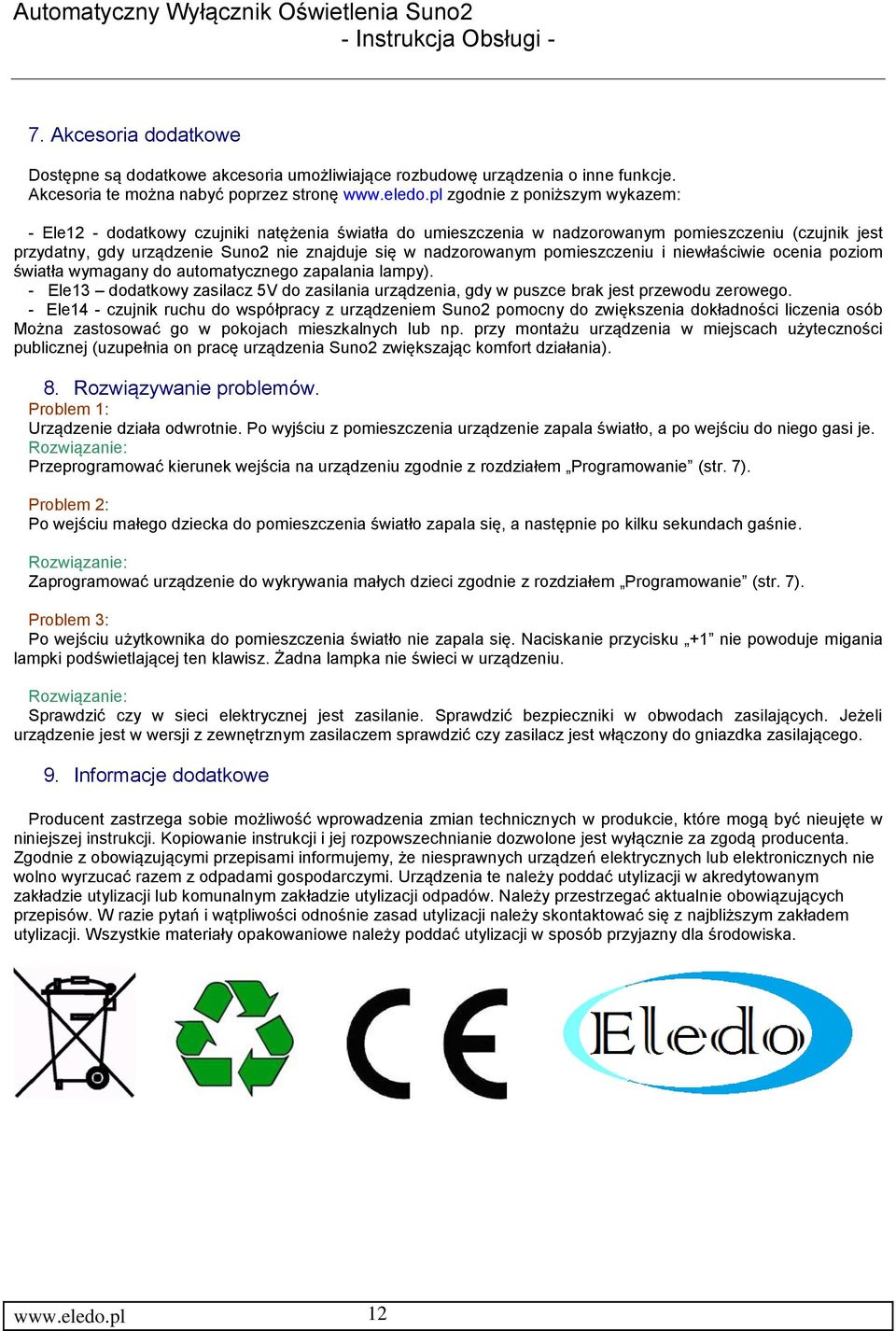

12 7. Akcesoria dodatkowe Dostępne są dodatkowe akcesoria umożliwiające rozbudowę urządzenia o inne funkcje. Akcesoria te można nabyć poprzez stronę zgodnie z poniższym wykazem: - Ele12 - dodatkowy czujniki natężenia światła do umieszczenia w nadzorowanym pomieszczeniu (czujnik jest przydatny, gdy urządzenie Suno2 nie znajduje się w nadzorowanym pomieszczeniu i niewłaściwie ocenia poziom światła wymagany do automatycznego zapalania lampy). - Ele13 dodatkowy zasilacz 5V do zasilania urządzenia, gdy w puszce brak jest przewodu zerowego. - Ele14 - czujnik ruchu do współpracy z urządzeniem Suno2 pomocny do zwiększenia dokładności liczenia osób Można zastosować go w pokojach mieszkalnych lub np. przy montażu urządzenia w miejscach użyteczności publicznej (uzupełnia on pracę urządzenia Suno2 zwiększając komfort działania). 8. Rozwiązywanie problemów. Problem 1: Urządzenie działa odwrotnie. Po wyjściu z pomieszczenia urządzenie zapala światło, a po wejściu do niego gasi je. Rozwiązanie: Przeprogramować kierunek wejścia na urządzeniu zgodnie z rozdziałem Programowanie (str. 7). Problem 2: Po wejściu małego dziecka do pomieszczenia światło zapala się, a następnie po kilku sekundach gaśnie. Rozwiązanie: Zaprogramować urządzenie do wykrywania małych dzieci zgodnie z rozdziałem Programowanie (str. 7). Problem 3: Po wejściu użytkownika do pomieszczenia światło nie zapala się. Naciskanie przycisku +1 nie powoduje migania lampki podświetlającej ten klawisz. Żadna lampka nie świeci w urządzeniu. Rozwiązanie: Sprawdzić czy w sieci elektrycznej jest zasilanie. Sprawdzić bezpieczniki w obwodach zasilających. Jeżeli urządzenie jest w wersji z zewnętrznym zasilaczem sprawdzić czy zasilacz jest włączony do gniazdka zasilającego. 9. Informacje dodatkowe Producent zastrzega sobie możliwość wprowadzenia zmian technicznych w produkcie, które mogą być nieujęte w niniejszej instrukcji. Kopiowanie instrukcji i jej rozpowszechnianie dozwolone jest wyłącznie za zgodą producenta. Zgodnie z obowiązującymi przepisami informujemy, że niesprawnych urządzeń elektrycznych lub elektronicznych nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenia te należy poddać utylizacji w akredytowanym zakładzie utylizacji lub komunalnym zakładzie utylizacji odpadów. Należy przestrzegać aktualnie obowiązujących przepisów. W razie pytań i wątpliwości odnośnie zasad utylizacji należy skontaktować się z najbliższym zakładem utylizacji. Wszystkie materiały opakowaniowe należy poddać utylizacji w sposób przyjazny dla środowiska. 12
