1 CYFROWY REGULATOR SOLARNY PSZ 5510 M INSTRUKCJA OBSŁUGI

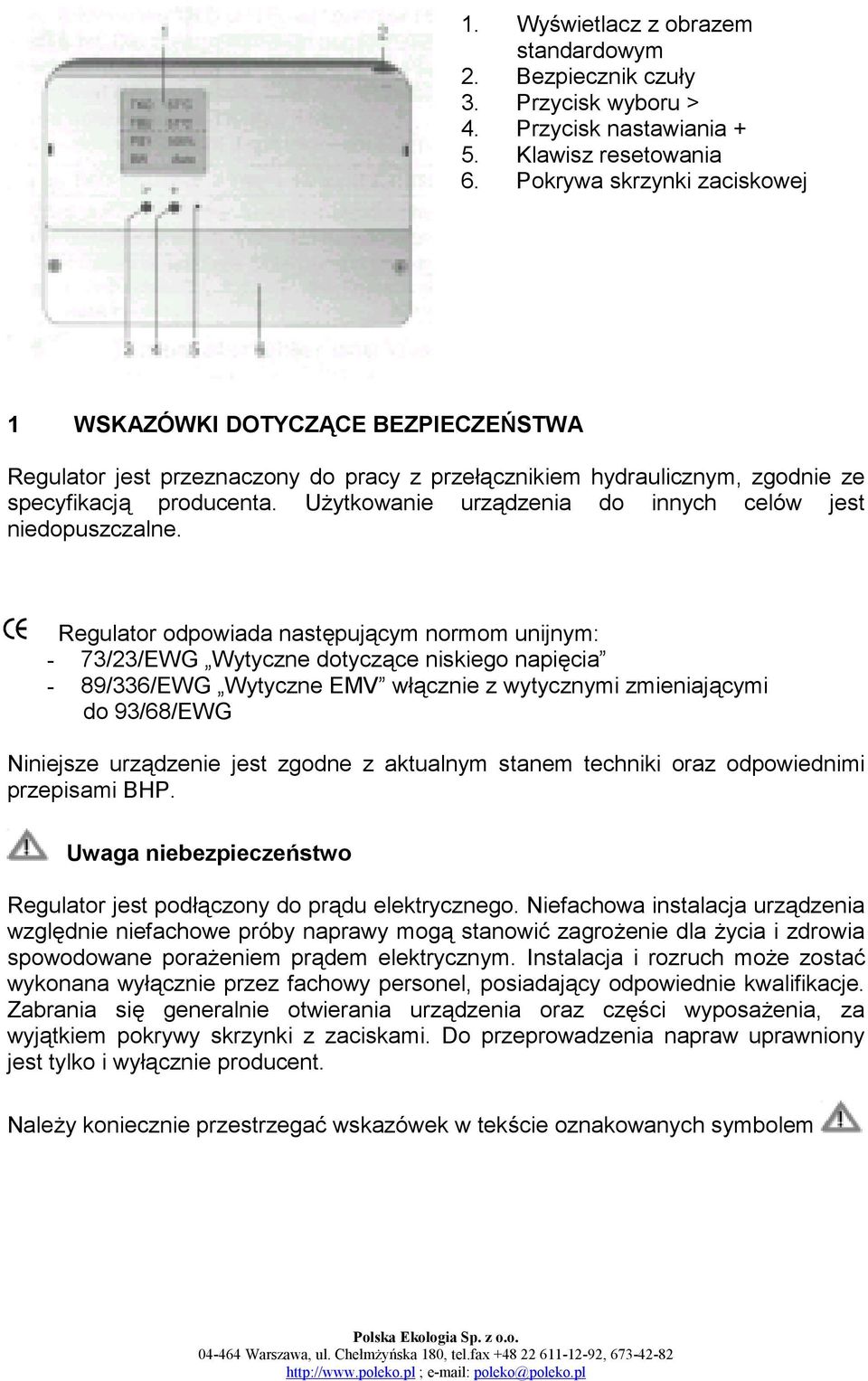

2 1. Wyświetlacz z obrazem standardowym 2. Bezpiecznik czuły 3. Przycisk wyboru > 4. Przycisk nastawiania + 5. Klawisz resetowania 6. Pokrywa skrzynki zaciskowej 1 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Regulator jest przeznaczony do pracy z przełącznikiem hydraulicznym, zgodnie ze specyfikacją producenta. Użytkowanie urządzenia do innych celów jest niedopuszczalne. Regulator odpowiada następującym normom unijnym: - 73/23/EWG Wytyczne dotyczące niskiego napięcia - 89/336/EWG Wytyczne EMV włącznie z wytycznymi zmieniającymi do 93/68/EWG Niniejsze urządzenie jest zgodne z aktualnym stanem techniki oraz odpowiednimi przepisami BHP. Uwaga niebezpieczeństwo Regulator jest podłączony do prądu elektrycznego. Niefachowa instalacja urządzenia względnie niefachowe próby naprawy mogą stanowić zagrożenie dla życia i zdrowia spowodowane porażeniem prądem elektrycznym. Instalacja i rozruch może zostać wykonana wyłącznie przez fachowy personel, posiadający odpowiednie kwalifikacje. Zabrania się generalnie otwierania urządzenia oraz części wyposażenia, za wyjątkiem pokrywy skrzynki z zaciskami. Do przeprowadzenia napraw uprawniony jest tylko i wyłącznie producent. Należy koniecznie przestrzegać wskazówek w tekście oznakowanych symbolem

3 2 STRUKTURA OBSŁUGI > BW AUTO > > > Tma 60 C dte 15K dte 5K + BW EIN BW AUS Time aut 2 min. pojawi się na wyśw. standardowym > LEWY PRZYCISK: Wybór ustawień PRAWY PRZYCISK: Zmiana ustawień + 3 WARIANT HYDRAULICZNY TKO T R PS1 TBU PS TBU TKO BW Tma 60 C TE 15 K TE 5 K Pompa solarna /czujnik ciepłej wody dół /czujnik kolektora Przełącznik wyboru rodzaju pracy AUTO=Automatycznie EIN = pompa działająca w 100% AUS = regulator wyłączony; wyświetla tylko max. temperaturę zbiornika Max. temperatura zbiornika Przewyższenie załączone Przewyższenie wyłączone

4 Wyjściowa listwa zaciskowa L N N N N N N PS Ph N PE Listwa zaciskowa czujników TBU TKO 4 FUNKCJE Jeżeli różnica temperatury między temperaturą kolektora a temperaturą zbiornika jest większa niż wartość nastawiona w parametrach przewyższenie włączone (EIN) TE, pompa solarna się włącza. Jeżeli różnica temperatury między temperaturą kolektora a temperaturą zbiornika jest mniejsza niż wartość nastawiona w parametrach przewyższenie wyłączone (AUS) TA, pompa solarna zostaje zablokowana. Jeżeli nastawiona temperatura zbiornika Tma zostaje przekroczona, pompa solarna wyłącza się. 5 WARTOŚĆ OPORU CZUJNIKA TEMPERATURY Wszystkie czujniki temperatury mają tę samą charakterystykę. Wartości oporu zostały przedstawione w poniższej tabeli: ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` `

5 6 INSTALACJA Instalacja elektryczna oraz zabezpieczenie muszą być zgodne z lokalnymi przepisami. Regulator solarny powinien być przez cały czas pod napięciem, aby w każdej chwili zapewniona była funkcja zasilania. Przed rozruchem należy sprawdzić, czy wszystkie komponenty zostały właściwie podłączone. Przy silnych indukcyjnych obciążeniach w obrębie regulatora (osłony, zawory magnetyczne itp.) Może zaistnieć konieczność usunięcia zakłócenia za pomocą członów RC, bezpośrednio na przyłączach cewek elementu wywołującego zakłócenia. Zalecane człony: RC: 0.047µF, 100 dla 250 VAC (np. Bosh, Rifa itp.) 7 WSKAZÓWKI DO MONTAŻU 1. Należy wywiercić trzy otwory w celu umocowania regulatora Górną śrubę należy wkręcić tak, aby możliwe było jeszcze zawieszenie regulatora. 2. Zdemontować pokrywę skrzynki z zaciskami (wykręcić śruby umieszczone na pokrywie). 3. Delikatnie wkręcić dwie dolne śruby do zamocowania. Teraz można podłączyć regulator do instalacji elektrycznej.

6 Wyposażenie standardowe cyfrowego regulatora PSZ 5510 M: regulator w obudowie - 1 szt. czujniki temperatury kolektorów silikonowy 1,5 mb - 1 szt. czujnik temperatury zbiornika 2,5 mb - 1 szt. korek czujnika temperatury do zbiornika gwint zewnętrzny ½ - 1 szt. GWARANCJA Warunki gwarancji: 1. Gwarantuje się prawidłowe działanie sterownika w okresie 12 m-cy od daty montażu, jednak nie dłużej niż 18 m-cy od daty sprzedaży. Gwarancja wynosi 36 m-cy dla urządzeń zakupionych w kompletnym zestawie PE Solar, uruchamianych i serwisowanych przez autoryzowanych dystrybutorów firmy Polska Ekologia pod warunkiem zachowania warunków określonych w gwarancji systemowej. 2. Firma Polska Ekologia zapewnia bezpłatną naprawę urządzenia w terminie 10 dni od daty otrzymania produktu do naprawy. 3. Gwarancja nie obejmuje uszkodzeń: mechanicznych, powstałych z powodu zalania cieczą, spowodowanych nieprawidłowym montażem lub świadczących o podłączeniu odbiorników o mocy większej niż 150 W (wypalone styki) oraz podłączonych w obiektach nie posiadających instalacji odgromowej. 4. Gwarancja nie obejmuje urządzeń z uszkodzoną plombą gwarancyjną i noszących ślady samodzielnych napraw. 5. Gwarancja ważna jest wyłącznie z dowodem zakupu i potwierdzeniem montażu wykonanego przez lub pod nadzorem autoryzowanego zakładu serwisowego pieczęć gwaranta data sprzedaży podpis, pieczęć sprzedawcy
