BEZPRZEWODOWA STACJA POGODOWA 868 MHz z budzikiem i barometrem WS 9257 Instrukcja obsługi

Transkrypt

1 BEZPRZEWODOWA STACJA POGODOWA 868 MHz z budzikiem i barometrem WS 9257 Instrukcja obsługi WSTĘP: Gratulujemy zakupu tej stacji pogodowej z bezprzewodową transmisją 868 MHz temperatury i wilgotności zewnętrznej i z wyświetlaniem temperatury i wilgotności pokojowej i historii ciśnienia powietrza. Ponadto stacja wskazuje czasy wschodów i zachodów słońca, jak również fazy księżyca. Ten innowacyjny produkt jest idealny do domu i do biura. << Instant Transmission+ >> jest najnowocześniejszą technologią przekazu bezprzewodowego, zaprojektowaną i opracowaną wyłącznie przez LA CROSSE TECHNOLOGY. "IT +" oferuje natychmiastową aktualizację wszystkich danych pomiarowych z transmiterów: zmiany danych pogodowych można śledzić w realnym czasie!

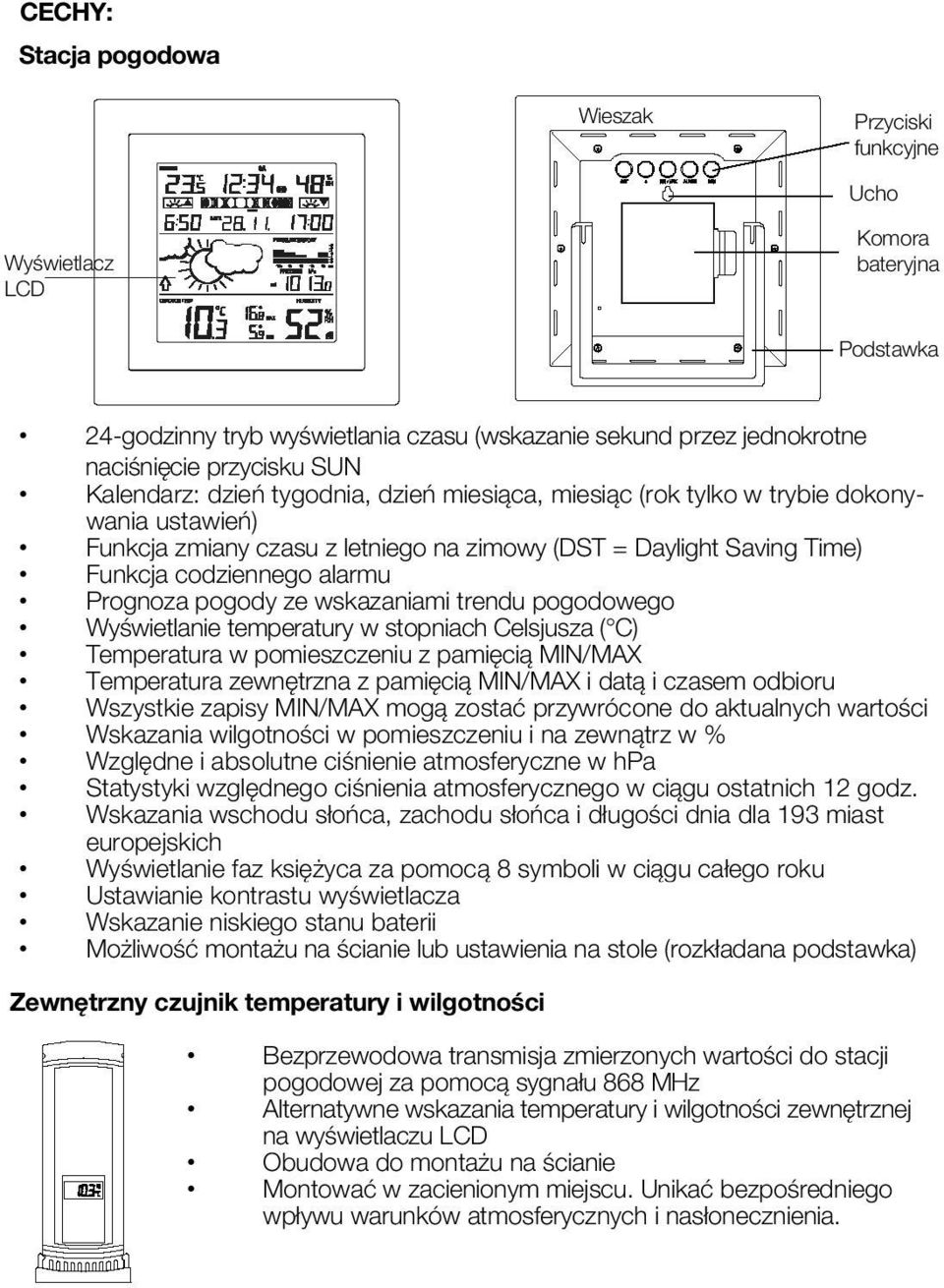

2 CECHY: Stacja pogodowa Wieszak Przyciski funkcyjne Ucho Wyświetlacz LCD Komora bateryjna Podstawka 24-godzinny tryb wyświetlania czasu (wskazanie sekund przez jednokrotne naciśnięcie przycisku SUN Kalendarz: dzień tygodnia, dzień miesiąca, miesiąc (rok tylko w trybie dokonywania ustawień) Funkcja zmiany czasu z letniego na zimowy (DST = Daylight Saving Time) Funkcja codziennego alarmu Prognoza pogody ze wskazaniami trendu pogodowego Wyświetlanie temperatury w stopniach Celsjusza ( C) Temperatura w pomieszczeniu z pamięcią MIN/MAX Temperatura zewnętrzna z pamięcią MIN/MAX i datą i czasem odbioru Wszystkie zapisy MIN/MAX mogą zostać przywrócone do aktualnych wartości Wskazania wilgotności w pomieszczeniu i na zewnątrz w % Względne i absolutne ciśnienie atmosferyczne w hpa Statystyki względnego ciśnienia atmosferycznego w ciągu ostatnich 12 godz. Wskazania wschodu słońca, zachodu słońca i długości dnia dla 193 miast europejskich Wyświetlanie faz księżyca za pomocą 8 symboli w ciągu całego roku Ustawianie kontrastu wyświetlacza Wskazanie niskiego stanu baterii Możliwość montażu na ścianie lub ustawienia na stole (rozkładana podstawka) Zewnętrzny czujnik temperatury i wilgotności Bezprzewodowa transmisja zmierzonych wartości do stacji pogodowej za pomocą sygnału 868 MHz Alternatywne wskazania temperatury i wilgotności zewnętrznej na wyświetlaczu LCD Obudowa do montażu na ścianie Montować w zacienionym miejscu. Unikać bezpośredniego wpływu warunków atmosferycznych i nasłonecznienia.

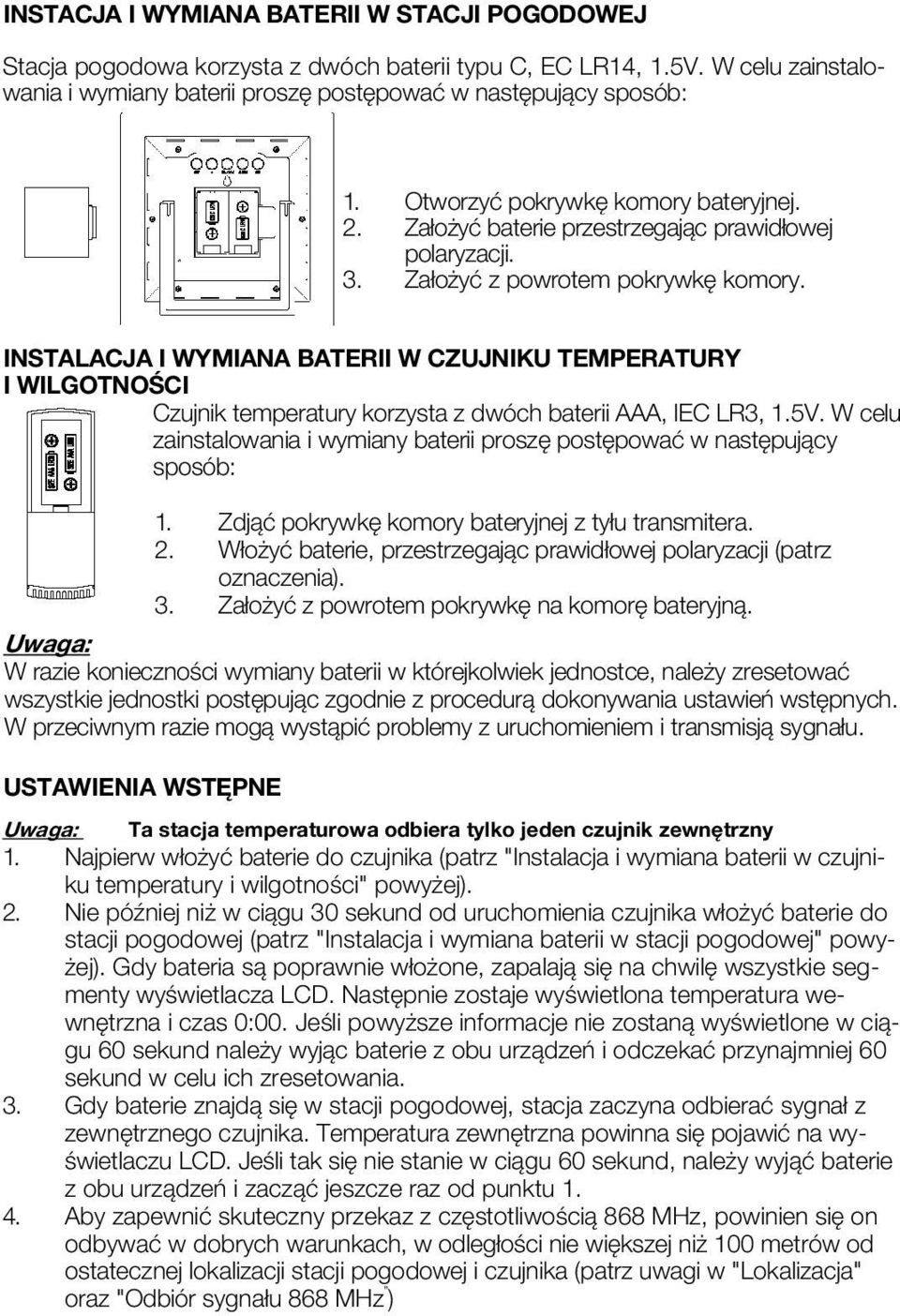

3 INSTACJA I WYMIANA BATERII W STACJI POGODOWEJ Stacja pogodowa korzysta z dwóch baterii typu C, EC LR14, 1.5V. W celu zainstalowania i wymiany baterii proszę postępować w następujący sposób: 1. Otworzyć pokrywkę komory bateryjnej. 2. Założyć baterie przestrzegając prawidłowej polaryzacji. 3. Założyć z powrotem pokrywkę komory. INSTALACJA I WYMIANA BATERII W CZUJNIKU TEMPERATURY I WILGOTNOŚCI Czujnik temperatury korzysta z dwóch baterii AAA, IEC LR3, 1.5V. W celu zainstalowania i wymiany baterii proszę postępować w następujący sposób: 1. Zdjąć pokrywkę komory bateryjnej z tyłu transmitera. 2. Włożyć baterie, przestrzegając prawidłowej polaryzacji (patrz oznaczenia). 3. Założyć z powrotem pokrywkę na komorę bateryjną. Uwaga: W razie konieczności wymiany baterii w którejkolwiek jednostce, należy zresetować wszystkie jednostki postępując zgodnie z procedurą dokonywania ustawień wstępnych. W przeciwnym razie mogą wystąpić problemy z uruchomieniem i transmisją sygnału. USTAWIENIA WSTĘPNE Uwaga: Ta stacja temperaturowa odbiera tylko jeden czujnik zewnętrzny 1. Najpierw włożyć baterie do czujnika (patrz "Instalacja i wymiana baterii w czujniku temperatury i wilgotności" powyżej). 2. Nie później niż w ciągu 30 sekund od uruchomienia czujnika włożyć baterie do stacji pogodowej (patrz "Instalacja i wymiana baterii w stacji pogodowej" powyżej). Gdy bateria są poprawnie włożone, zapalają się na chwilę wszystkie segmenty wyświetlacza LCD. Następnie zostaje wyświetlona temperatura wewnętrzna i czas 0:00. Jeśli powyższe informacje nie zostaną wyświetlone w ciągu 60 sekund należy wyjąc baterie z obu urządzeń i odczekać przynajmniej 60 sekund w celu ich zresetowania. 3. Gdy baterie znajdą się w stacji pogodowej, stacja zaczyna odbierać sygnał z zewnętrznego czujnika. Temperatura zewnętrzna powinna się pojawić na wyświetlaczu LCD. Jeśli tak się nie stanie w ciągu 60 sekund, należy wyjąć baterie z obu urządzeń i zacząć jeszcze raz od punktu Aby zapewnić skuteczny przekaz z częstotliwością 868 MHz, powinien się on odbywać w dobrych warunkach, w odległości nie większej niż 100 metrów od ostatecznej lokalizacji stacji pogodowej i czujnika (patrz uwagi w "Lokalizacja" oraz "Odbiór sygnału 868 MHz )

4 WYMIANA BATERII: Zaleca się regularną wymianę baterii (raz w roku) we wszystkich jednostkach w celu zapewnienia optymalnej dokładności wskazań. Proszę przestrzegać zasad ochrony środowiska. Zużyte baterie należy przekazać do autoryzowanego miejsca zbierania zużytych baterii. PRZYCISKI FUNKCYJNE: Stacja pogodowa ma pięć łatwych w użyciu przycisków funkcyjnych. Przycisk SUN Przycisk SET Przycisk + Przycisk MIN/MAX Przycisk ALARM Przycisk SET (Ustawienia) Nacisnąć przycisk, żeby wejść w tryb ustawień następujących funkcji: kontrast LCD, czas letni/zimowy, wartość referencyjna względnego ciśnienia atmosferycznego, ręczne ustawienia czasu i kalendarza. Zakończenie alarmu. Do wychodzenia z trybu ustawień alarmu i kraju/miasta. Do zmiany pomiędzy absolutnym i względnym ciśnieniem atmosferycznym Przycisk + Zwiększanie, zmiana, przełączanie wartości w trybie ustawień ręcznych. Zakończenie alarmu Przycisk MIN/MAX Naciśnięcie przełącza pomiędzy wskazaniami maksymalnej / minimalnej temperatury zewnętrznej i maksymalnej / minimalnej temperatury wewnętrznej. Zmniejsza ew. zmienia wartości w trybie ustawień. Naciśnięcie i przytrzymanie przycisku spowoduje skasowanie wszystkich zapamiętanych wartości minimalnych i maksymalnych temperatury (do aktualnej wartości). Zakończenie alarmu Przycisk ALARM (budzik) Naciśnięcie uaktywnia / dezaktywuje alarm. Naciśnięcie przez około 3 sekundy spowoduje wejście w tryb ustawiania alarmu. Zakończenie alarmu. Wyjście z trybu dokonywania ustawień.

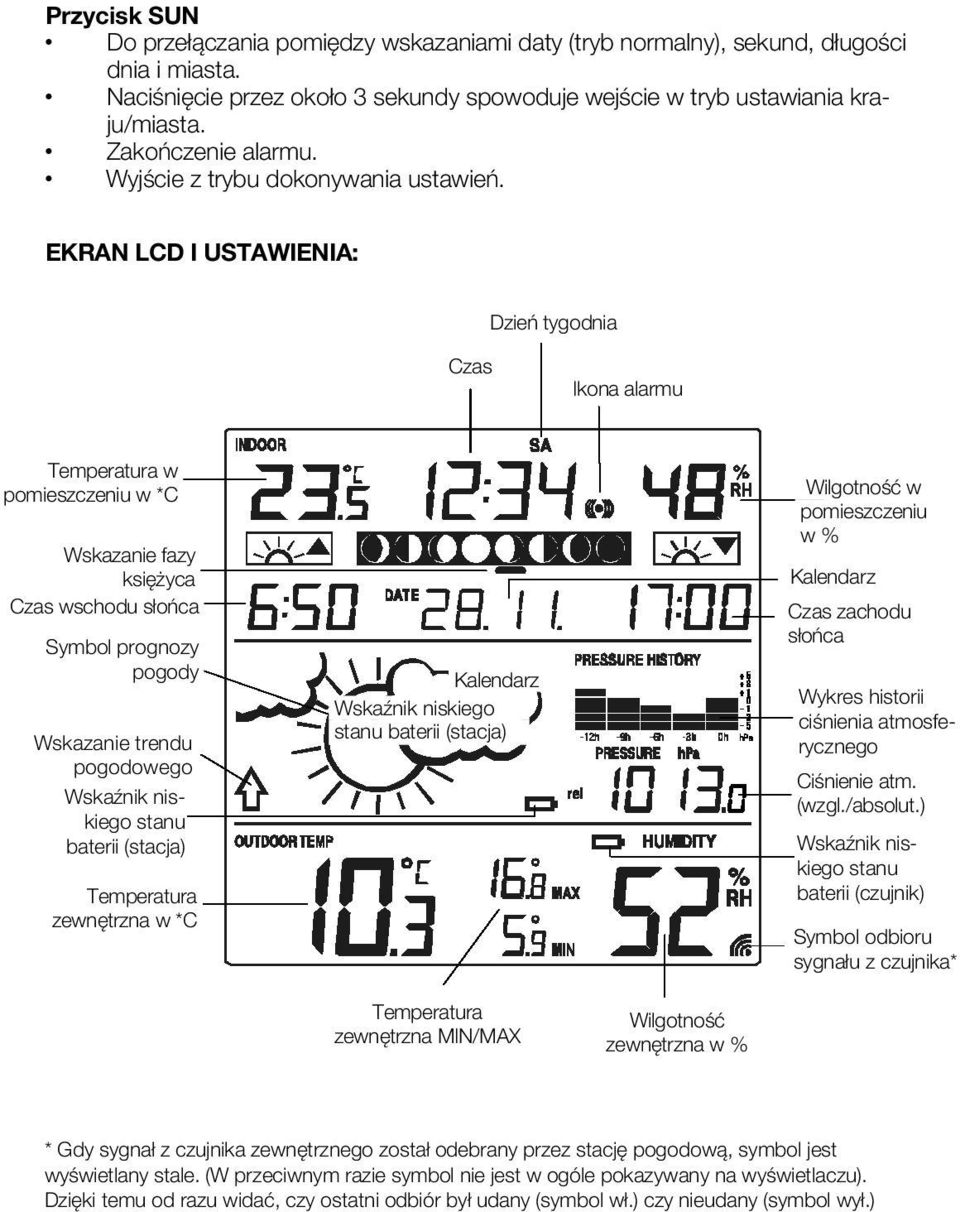

5 Przycisk SUN Do przełączania pomiędzy wskazaniami daty (tryb normalny), sekund, długości dnia i miasta. Naciśnięcie przez około 3 sekundy spowoduje wejście w tryb ustawiania kraju/miasta. Zakończenie alarmu. Wyjście z trybu dokonywania ustawień. EKRAN LCD I USTAWIENIA: Dzień tygodnia Czas Ikona alarmu Temperatura w pomieszczeniu w *C Wskazanie fazy księżyca Czas wschodu słońca Symbol prognozy pogody Wskazanie trendu pogodowego Wskaźnik niskiego stanu baterii (stacja) Temperatura zewnętrzna w *C Kalendarz Wskaźnik niskiego stanu baterii (stacja) Wilgotność w pomieszczeniu w % Kalendarz Czas zachodu słońca Wykres historii ciśnienia atmosferycznego Ciśnienie atm. (wzgl./absolut.) Wskaźnik niskiego stanu baterii (czujnik) Symbol odbioru sygnału z czujnika* Temperatura zewnętrzna MIN/MAX Wilgotność zewnętrzna w % * Gdy sygnał z czujnika zewnętrznego został odebrany przez stację pogodową, symbol jest wyświetlany stale. (W przeciwnym razie symbol nie jest w ogóle pokazywany na wyświetlaczu). Dzięki temu od razu widać, czy ostatni odbiór był udany (symbol wł.) czy nieudany (symbol wył.)

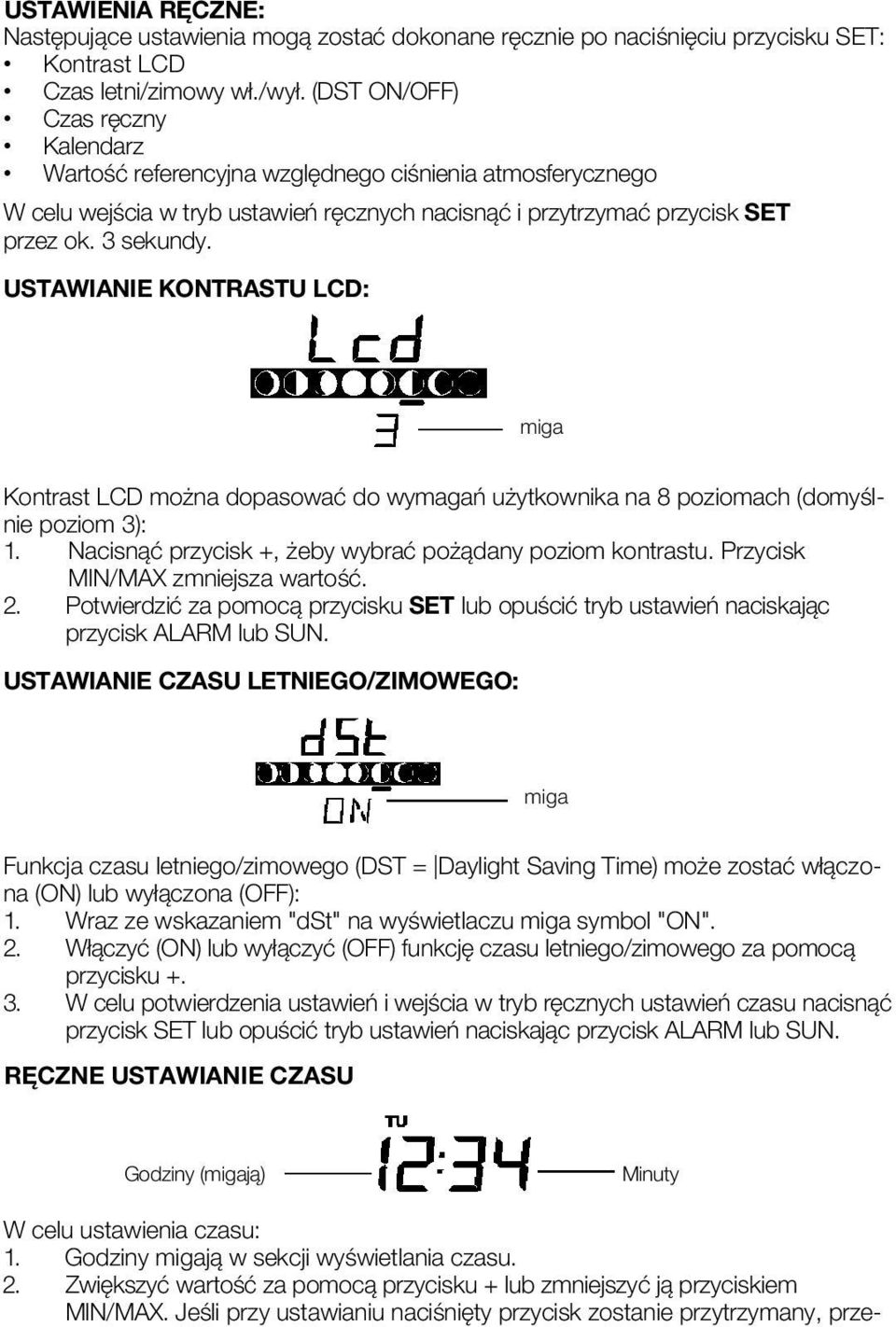

6 USTAWIENIA RĘCZNE: Następujące ustawienia mogą zostać dokonane ręcznie po naciśnięciu przycisku SET: Kontrast LCD Czas letni/zimowy wł./wył. (DST ON/OFF) Czas ręczny Kalendarz Wartość referencyjna względnego ciśnienia atmosferycznego W celu wejścia w tryb ustawień ręcznych nacisnąć i przytrzymać przycisk SET przez ok. 3 sekundy. USTAWIANIE KONTRASTU LCD: W celu ustawienia czasu: 1. Godziny migają w sekcji wyświetlania czasu. 2. Zwiększyć wartość za pomocą przycisku + lub zmniejszyć ją przyciskiem MIN/MAX. Jeśli przy ustawianiu naciśnięty przycisk zostanie przytrzymany, przemiga Kontrast LCD można dopasować do wymagań użytkownika na 8 poziomach (domyślnie poziom 3): 1. Nacisnąć przycisk +, żeby wybrać pożądany poziom kontrastu. Przycisk MIN/MAX zmniejsza wartość. 2. Potwierdzić za pomocą przycisku SET lub opuścić tryb ustawień naciskając przycisk ALARM lub SUN. USTAWIANIE CZASU LETNIEGO/ZIMOWEGO: miga Funkcja czasu letniego/zimowego (DST = Daylight Saving Time) może zostać włączona (ON) lub wyłączona (OFF): 1. Wraz ze wskazaniem "dst" na wyświetlaczu miga symbol "ON". 2. Włączyć (ON) lub wyłączyć (OFF) funkcję czasu letniego/zimowego za pomocą przycisku W celu potwierdzenia ustawień i wejścia w tryb ręcznych ustawień czasu nacisnąć przycisk SET lub opuścić tryb ustawień naciskając przycisk ALARM lub SUN. RĘCZNE USTAWIANIE CZASU Godziny (migają) Minuty

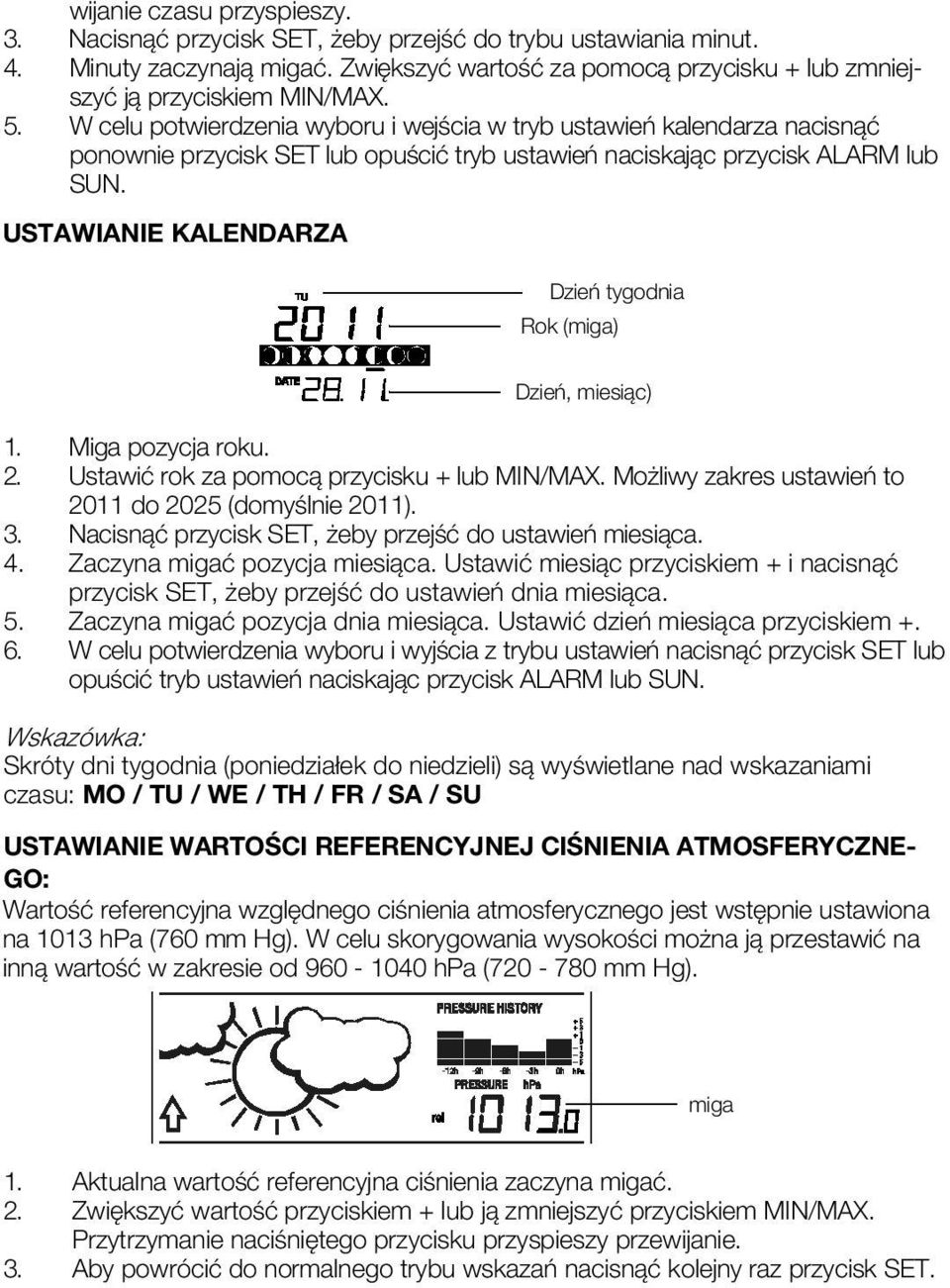

7 wijanie czasu przyspieszy. 3. Nacisnąć przycisk SET, żeby przejść do trybu ustawiania minut. 4. Minuty zaczynają migać. Zwiększyć wartość za pomocą przycisku + lub zmniejszyć ją przyciskiem MIN/MAX. 5. W celu potwierdzenia wyboru i wejścia w tryb ustawień kalendarza nacisnąć ponownie przycisk SET lub opuścić tryb ustawień naciskając przycisk ALARM lub SUN. USTAWIANIE KALENDARZA Dzień tygodnia Rok (miga) Dzień, miesiąc) 1. Miga pozycja roku. 2. Ustawić rok za pomocą przycisku + lub MIN/MAX. Możliwy zakres ustawień to 2011 do 2025 (domyślnie 2011). 3. Nacisnąć przycisk SET, żeby przejść do ustawień miesiąca. 4. Zaczyna migać pozycja miesiąca. Ustawić miesiąc przyciskiem + i nacisnąć przycisk SET, żeby przejść do ustawień dnia miesiąca. 5. Zaczyna migać pozycja dnia miesiąca. Ustawić dzień miesiąca przyciskiem W celu potwierdzenia wyboru i wyjścia z trybu ustawień nacisnąć przycisk SET lub opuścić tryb ustawień naciskając przycisk ALARM lub SUN. Wskazówka: Skróty dni tygodnia (poniedziałek do niedzieli) są wyświetlane nad wskazaniami czasu: MO / TU / WE / TH / FR / SA / SU USTAWIANIE WARTOŚCI REFERENCYJNEJ CIŚNIENIA ATMOSFERYCZNE- GO: Wartość referencyjna względnego ciśnienia atmosferycznego jest wstępnie ustawiona na 1013 hpa (760 mm Hg). W celu skorygowania wysokości można ją przestawić na inną wartość w zakresie od hpa ( mm Hg). miga 1. Aktualna wartość referencyjna ciśnienia zaczyna migać. 2. Zwiększyć wartość przyciskiem + lub ją zmniejszyć przyciskiem MIN/MAX. Przytrzymanie naciśniętego przycisku przyspieszy przewijanie. 3. Aby powrócić do normalnego trybu wskazań nacisnąć kolejny raz przycisk SET.

8 USTAWIANIE LOKALIZACJI DLA WSCHODÓW I ZACHODÓW SŁOŃCA: Długość dnia i czasy wschodów i zachodów słońca są codziennie automatycznie aktualizowane o godzinie 00:00, w zależności od lokalizacji, daty, czasu i ustawień czasu letniego/zimowego (DST). 1. Aby wejść w tryb ustawień lokalizacji należy nacisnąć i przytrzymać przez 2 sekundy przycisk SUN. 2. Na wyświetlaczu zaczyna migać kod kraju. Wybrać kraj za pomocą przycisku + lub MIN/MAX: Wskazówka: Można wybierać spośród 10 krajów europejskich ew. 193 miast. Kody krajów i miast są zamieszczone w oryginalnej instrukcji obsługi. Dla miast znajdujących się w Polsce należy wybrać kraj i miasto położona na podobnej długości geograficznej, np. dla Warszawy najbardziej odpowiednim wyborem będzie Wiedeń (kraj: A, miasto: VIE). 3. Po wybraniu kraju nacisnąć przycisk SUN, żeby przejść do ustawień miasta. 4. Kod miasta zaczyna migać. Wybrać miasto za pomocą przycisku + lub MIN/MAX. Przytrzymanie naciśniętego przycisku przyspieszy przewijanie. 5. Potwierdzić ustawienie przyciskiem SUN. W ciągu kilku sekund na wyświetlaczu pojawi się czas wschodu i zachodu słońca oraz długość dnia. Symbol wschodu słońca Czas wschodu słońca Kod kraju (miga) Czas dnia (godz:min) Symbol zachodu słońca Czas zachodu słońca 6. Aby powrócić do normalnego trybu wskazań nacisnąć dwukrotnie przycisk SUN. 7. Tryb ustawień można również opuścić bez zapisywania zmian. W tym celu należy nacisnąć przycisk SET lub ALARM. WYŚWIETLANIE DŁUGOŚCI DNIA: 1. W normalnym trybie wskazań nacisnąć dwukrotnie przycisk SUN. 2. Kolejne naciśnięcie przycisku SUN spowoduje wyświetlenie wybranego miasta. 3. Aby powrócić do normalnego trybu wskazań nacisnąć znowu przycisk SUN.

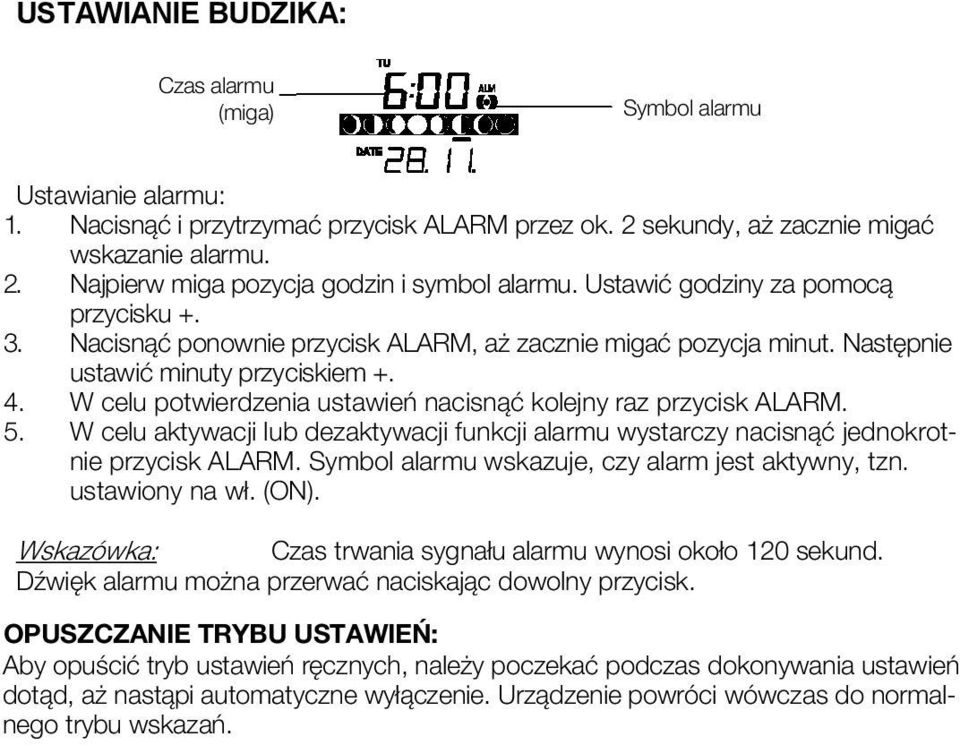

9 USTAWIANIE BUDZIKA: Czas alarmu (miga) Symbol alarmu Ustawianie alarmu: 1. Nacisnąć i przytrzymać przycisk ALARM przez ok. 2 sekundy, aż zacznie migać wskazanie alarmu. 2. Najpierw miga pozycja godzin i symbol alarmu. Ustawić godziny za pomocą przycisku Nacisnąć ponownie przycisk ALARM, aż zacznie migać pozycja minut. Następnie ustawić minuty przyciskiem W celu potwierdzenia ustawień nacisnąć kolejny raz przycisk ALARM. 5. W celu aktywacji lub dezaktywacji funkcji alarmu wystarczy nacisnąć jednokrotnie przycisk ALARM. Symbol alarmu wskazuje, czy alarm jest aktywny, tzn. ustawiony na wł. (ON). Wskazówka: Czas trwania sygnału alarmu wynosi około 120 sekund. Dźwięk alarmu można przerwać naciskając dowolny przycisk. OPUSZCZANIE TRYBU USTAWIEŃ: Aby opuścić tryb ustawień ręcznych, należy poczekać podczas dokonywania ustawień dotąd, aż nastąpi automatyczne wyłączenie. Urządzenie powróci wówczas do normalnego trybu wskazań.

10 PROGNOZA POGODY I TREND POGODOWY SYMBOLE PROGNOZY POGODY: Ikony prognozy pogody wyświetlane w drugiej sekcji wyświetlacza LCD mogą pojawić się w każdej z poniższych kombinacji: słonecznie przejściowe zachmurzenia zachmurzenia z opadami Wraz z nagłymi i znacznymi zmianami ciśnienia atmosferycznego uaktualniane są symbole pogody wyświetlane na ekranie. Jeśli symbol nie zmienia się, znaczy to, że albo ciśnienie nie zmieniło się, albo zmiana była zbyt wolna, by stacja pogody mogła ją zarejestrować. Niemniej jednak, jeśli wyświetlony jest symbol słońca, w razie polepszenia pogody nie zmieni się on, gdyż oznacza najładniejszą pogodę. Analogiczna sytuacja dotyczy pogorszenia się pogody w momencie, gdy wyświetlony jest symbol deszczu. Wyświetlane symbole są tylko prognozą pogody zapowiadającą jej polepszenie lub pogorszenie, i nie oznaczają one w sensie dosłownym słonecznego dnia lub wystąpienia opadów. Na przykład, jeśli dzień jest pochmurny i na ekranie wyświetlony jest symbol deszczu, brak deszczu za oknem nie oznacza wcale uszkodzenia zegara. Oczekiwanym skutkiem spadku ciśnienia atmosferycznego jest zwyczajnie pogorszenie się pogody, a nie koniecznie wystąpienie opadów. Uwaga: Po ustawieniu stacji pogody proszę nie zwracać uwagi na prognozę pogody przez pierwsze godz. Czas ten potrzebny jest po to, żeby urządzenie zgromadziło dane dotyczące ciśnienia atmosferycznego na danej wysokości n.p.m., dzięki czemu prognozowana pogoda będzie dokładniejsza. W prognozowaniu pogody niemożliwe jest zagwarantowanie bezwzględnej sprawdzalności. W zależności od obszaru, na którym używany jest zegar, sprawdzalność prognozowanej pogody kształtuje się na poziomie około 75%. W obszarach charakteryzujących się nagłymi zmianami pogody (np. pogoda zmieniająca się ze słonecznej na deszczową) prognozowana pogoda będzie dokładniejsza, niż na obszarze gdzie pogoda prawie się nie zmienia (nap. prawie zawsze jest słoneczna). Jeśli zmienia się znacząco miejsce, w którym początkowo umieszczono urządzenie, na przykład z parteru na pierwsze piętro domu, przez kolejne godziny, dopóki zegar nie przystosuje parametrów do nowej wysokości, należy zignorować prognozę pogody. Dzięki temu unikniemy błędnego odczytu danych wynikających ze zmiany wysokości ustawienia stacji.

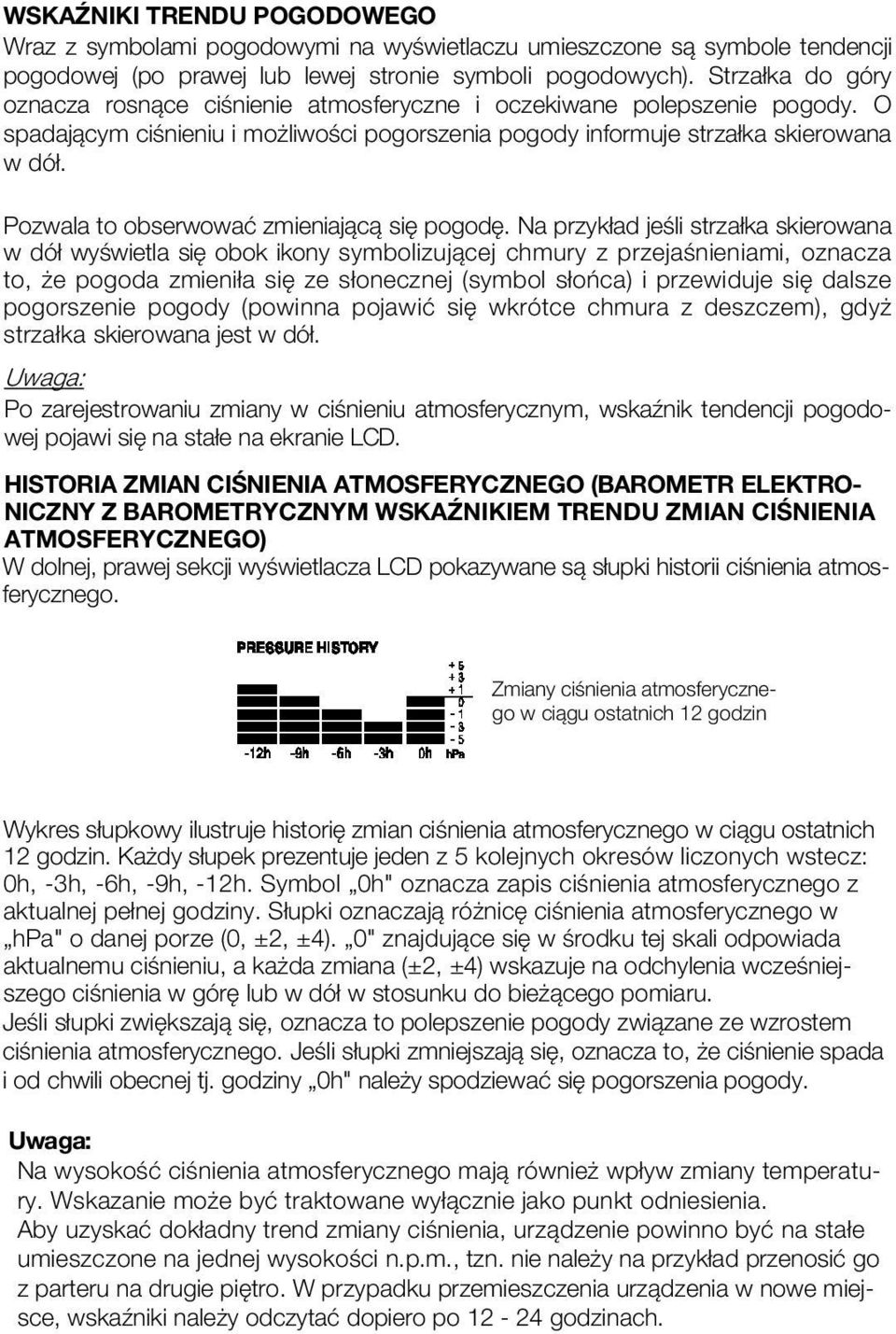

11 WSKAŹNIKI TRENDU POGODOWEGO Wraz z symbolami pogodowymi na wyświetlaczu umieszczone są symbole tendencji pogodowej (po prawej lub lewej stronie symboli pogodowych). Strzałka do góry oznacza rosnące ciśnienie atmosferyczne i oczekiwane polepszenie pogody. O spadającym ciśnieniu i możliwości pogorszenia pogody informuje strzałka skierowana w dół. Pozwala to obserwować zmieniającą się pogodę. Na przykład jeśli strzałka skierowana w dół wyświetla się obok ikony symbolizującej chmury z przejaśnieniami, oznacza to, że pogoda zmieniła się ze słonecznej (symbol słońca) i przewiduje się dalsze pogorszenie pogody (powinna pojawić się wkrótce chmura z deszczem), gdyż strzałka skierowana jest w dół. Uwaga: Po zarejestrowaniu zmiany w ciśnieniu atmosferycznym, wskaźnik tendencji pogodowej pojawi się na stałe na ekranie LCD. HISTORIA ZMIAN CIŚNIENIA ATMOSFERYCZNEGO (BAROMETR ELEKTRO- NICZNY Z BAROMETRYCZNYM WSKAŹNIKIEM TRENDU ZMIAN CIŚNIENIA ATMOSFERYCZNEGO) W dolnej, prawej sekcji wyświetlacza LCD pokazywane są słupki historii ciśnienia atmosferycznego. Zmiany ciśnienia atmosferycznego w ciągu ostatnich 12 godzin Wykres słupkowy ilustruje historię zmian ciśnienia atmosferycznego w ciągu ostatnich 12 godzin. Każdy słupek prezentuje jeden z 5 kolejnych okresów liczonych wstecz: 0h, -3h, -6h, -9h, -12h. Symbol 0h" oznacza zapis ciśnienia atmosferycznego z aktualnej pełnej godziny. Słupki oznaczają różnicę ciśnienia atmosferycznego w hpa" o danej porze (0, ±2, ±4). 0" znajdujące się w środku tej skali odpowiada aktualnemu ciśnieniu, a każda zmiana (±2, ±4) wskazuje na odchylenia wcześniejszego ciśnienia w górę lub w dół w stosunku do bieżącego pomiaru. Jeśli słupki zwiększają się, oznacza to polepszenie pogody związane ze wzrostem ciśnienia atmosferycznego. Jeśli słupki zmniejszają się, oznacza to, że ciśnienie spada i od chwili obecnej tj. godziny 0h" należy spodziewać się pogorszenia pogody. Uwaga: Na wysokość ciśnienia atmosferycznego mają również wpływ zmiany temperatury. Wskazanie może być traktowane wyłącznie jako punkt odniesienia. Aby uzyskać dokładny trend zmiany ciśnienia, urządzenie powinno być na stałe umieszczone na jednej wysokości n.p.m., tzn. nie należy na przykład przenosić go z parteru na drugie piętro. W przypadku przemieszczenia urządzenia w nowe miejsce, wskaźniki należy odczytać dopiero po godzinach.

12 Względne i absolutne ciśnienie atmosferyczne Nacisnąć przycisk SET w celu przełączenia pomiędzy wskazaniami względnego i absolutnego ciśnienia atmosferycznego. Wskazanie absolutnego ciśnienia atmosferycznego Wskazówka: Absolutne ciśnienie atmosferyczne to wskazanie rzeczywistego ciśnienia atmosferycznego zmierzonego w danym momencie w obecnej lokalizacji. Nie można go programować. Zakres absolutnego ciśnienia atmosferycznego stacji pokrywa zakres od 300 hpa do 1099 hpa (300 hpa odpowiada standardowemu ciśnieniu powietrza na wysokości około 9100 m n.p.m.). Przy względnym ciśnieniu atmosferycznym chodzi o wartość, która w każdym przypadku jest z powrotem przeliczana z lokalnego absolutnego ciśnienia na poziom morza. Dzięki temu prognoza pogody może zostać przedstawiona w porównywalnych jednostkach dla całego kraju. Ze względu na fakt, że względne ciśnienie atmosferyczne ma inną wartość dla każdej lokalizacji geograficznej, zalecane jest skorygowanie ustawień fabrycznych do aktualnie obowiązującej wartości referencyjnej (można się o nią dowiedzieć w lokalnej rozgłośni radiowej lub lokalnej stacji meteorologicznej). WSKAZANIA TEMPERATURY I WILGOTNOŚCI W POMIESZCZENIU: Temperatura i wilgotność w pomieszczeniu są aktualizowane automatycznie i wyświetlane w pierwszej sekcji ekranu LCD. Temperatura w pomieszczeniu Względna wilg. w pomieszczeniu WSKAZANIA TEMPERATURY/WILGOTNOŚCI ZEWNĘTRZNEJ: W prawy górnym rogu ekranu LCD jest wyświetlana temperatura zewnętrzna i symbol odbioru sygnału. Temperatura zewnętrzna w C Wilgotność zewnętrzna w % Wskaźnik odbioru sygnału z czujnika

13 WIDOK DANYCH MIN/MAX: Aby przeglądać zapamiętane wartości MAX/MIN temperatury w pomieszczeniu i temperatury zewnętrznej należy naciskać po kolei przycisk MIN/MAX. Czas i data rejestracji zostaną wyświetlone tylko dla danych zewnętrznych. Czas zapamiętania danych zewnętrznych MIN/MAX Data zapamiętania danych zewnętrznych MIN/MAX MAX temp. zewn. Symbol MAX (temp. zewn.) PRZYWRACANIE DANYCH MIN/MAX: W celu przywrócenia zapamiętanych wartości minimalnych i maksymalnych do aktualnych wartości, należy nacisnąć przycisk MIN/MAX i przytrzymać go naciśniętym przez około 3 sekundy. WSKAZANIA DŁUGOŚCI DNIA: 1. W celu wyświetlenie długości dnia (łącznej ilości godzin dziennych), w normalnym trybie wskazań należy nacisnąć dwukrotnie przycisk SUN. 2. Kolejne pojedyncze naciśnięcie przycisku SUN spowoduje wyświetlenie wybranej lokalizacji. 3. W celu powrócenia do normalnego trybu wskazań nacisnąć ponownie przycisk SUN. SYMBOLE FAZ KSIĘŻYCA Zegar pokazuje 8 różnych faz księżycowych. Aktualna faza księżyca jest wskazywana za pomocą kreski pod odpowiednim symbolem. Przybywający Pierwsza kwadra Garbaty Garbaty Trzecia kwadra Pełnia Ubywający Nów Wskaźnik (oznacza aktualną fazę księżyca)

14 WSKAŹNIK NISKIEGO STANU BATERII Wskaźnik niskiego stanu baterii jest pokazywany na wyświetlaczu, gdy baterie wymagają wymiany. ZEWNĘTRZNY CZUJNIK TEMPERATURY I WILGOTNOŚCI: Zasięg zewnętrznego czujnika temperatury i wilgotności może zależeć od panującej temperatury. Przy niskich temperaturach zasięg czujnika może ulec zmniejszeniu. Proszę mieć to na uwadze planując rozmieszczenia czujników. TEST ODBIORU SYGNAŁU 868 MHz Stacja pogodowa powinna odebrać dane z zewnętrznego czujnika temperatury w ciągu dwóch minut od uruchomienia. Jeśli dane temperaturowe nie zostaną odebrane w ciągu 2 minut (ciągłe niepowodzenie odbioru sygnału sygnalizowane jest wyświetleniem na wyświetlaczu LCD symbolu ), proszę sprawdzić następujące punkty: 1. Odległość stacji pogodowej jak i zewnętrznego przekaźnika temperatury powinna wynosić co najmniej 1,5-2 m od źródła wszelkich zakłóceń emitowanych rzez takie urządzenia jak monitory czy odbiorniki TV. 2. Unikać umieszczania stacji pogodowej na lub bezpośrednio w pobliżu metalowych ram okiennych. 3. Używanie innych produktów elektrycznych takich jak słuchawki czy głośniki działających z tą samą częstotliwością (868MHz) może utrudniać prawidłową transmisję i odbiór sygnału. 4. Urządzenia sąsiadów działające z tą samą częstotliwością (868MHz) mogą również utrudniać prawidłową transmisję i odbiór sygnału. Uwaga: Gdy sygnał 868MHz jest odbierany poprawnie, nie należy otwierać pokrywy komory bateryjnej żadnego z urządzeń, ponieważ baterie mogą uwolnić się ze styków i wymusić resetowanie. Jeśli to nastąpi przypadkowo, wszystkie elementy muszą zostać zresetowane (patrz Ustawienia), gdyż w przeciwnym razie mogą wystąpić problemy z transmisją. Zasięg transmisji danych z czujnika wynosi około 100 metrów (na otwartej przestrzeni). Zależy on jednak od otoczenia oraz poziomu zakłóceń. Jeśli odbiór jest niemożliwy pomimo przestrzegania w/w czynników, wszystkie elementy systemu muszą zostać zresetowane (patrz Ustawienia).

15 LOKALIZACJA I USTAWIENIE STACJI POGODOWEJ: Stacja pogody jest dostarczana w komplecie z rozkładaną podpórką i może zostać zawieszona na ścianie lub ustawiona na płaskiej powierzchni. Montaż na ścianie: Wybrać osłonięte miejsce. Unikać bezpośrednich opadów i nasłonecznienia. Przed rozpoczęciem montażu proszę sprawdzić odbiór danych z czujnika zewnętrznego. 1. Zamocować wkręt (niedostarczony) w odpowiednim miejscu na ścianie, pozostawić główkę wystającą na ok. 5 mm. 2. Usunąć podstawę stacji wyciągając ją z podstawy i zawiesić stację na wkręcie. Uwaga: Przed puszczeniem stacji proszę się upewnić, że trzyma się ona na wkręcie. LOKALIZACJA CZUJNIKA TEMPERATURY ZEWNĘTRZNEJ Zewnętrzny czujnik temperatury może zostać umieszczony na dowolnej gładkiej powierzchni lub zamontowany na ścianie przy użyciu uchwytu, który pełni rolę stojaka lub ściennej podstawki montażowej. Montaż na ścianie: 1. Przymocować podstawkę do ściany za pomocą wkrętów i kołków rozporowych. 2. Zaczepić czujnik w podstawce. Uwaga: Przed zamocowaniem, proszę się upewnić, że stacja pogodowa jest w stanie odbierać sygnał o częstotliwości 868MHz czujnika temperatury z danej lokalizacji. W razie gdy sygnał nie jest odbierany, zmienić lokalizację zewnętrznego czujnika temperatury lub przesunąć go, co może być wystarczające. PRAWIDŁOWE UŻYTKOWANIA I KONSERWACJA: Unikać skrajnych temperatur, wibracji oraz wstrząsów, ponieważ mogą one spowodować uszkodzenie urządzenia i powodować niedokładne prognozy i odczyty. Podczas czyszczenia wyświetlacza i obudów używać tylko miękkich wilgotnych szmatek. Nie używać rozpuszczalników ani środków do szorowania, ponieważ mogą one pozostawiać ślady na LCD oraz obudowach. Nie zanurzać urządzenia w wodzie. Ponadto, mocować wszystkie części na miejscu, w którym aparaty są odpowiednio chronione przed wilgocią oraz deszczem. Natychmiast usuwać wszystkie rozładowane baterie, aby uniknąć wycieku oraz uszkodzenia. Zastępować je tylko bateriami zalecanego typu.

16 Nie próbować wykonywać żadnych napraw urządzenia. Oddać je do punktu zakupu lub do naprawy przez wykwalifikowany serwis. Otwieranie i manipulowanie urządzeniem może spowodować unieważnienie gwarancji. Nie narażać urządzenia na skrajne i nagłe zmiany temperatury, gdyż może to doprowadzić do szybkich zmian prognoz a przez to do zmniejszenia ich dokładności. Nie wyrzucać urządzenia do śmieci. Stare urządzenie należy przekazać do przepisowej utylizacji. Ten produkt jest przeznaczony do użytku domowego jedynie jako orientacyjny wskaźnik temperatury. Produktu niniejszego nie można używać do celów medycznych ani do celów informacji publicznej. SPECYFIKACJE: Zakres pomiaru temperatury: wewn. : -9.9 C do +59,9 C z rozdzielczością 0.1 C ("OF.L" wyświetlane poza zakresem) zewn. : C to C z rozdzielczością 0.1 C ("OF.L" wyświetlane poza zakresem) Zakres pomiarowy wilgotności w pomieszczeniu: 20% do 95% z rozdzielczością 1% Zakres pomiarowy wilgotności zewnętrznej: 1% do 99% z rozdzielczością 1% częstotliwość odświeżania temp. wewn.: co 16 sekund częstotliwość odświeżania temp. zewn.: co 4 sekundy częstotliwość odświeżania ciśnienia barometrycznego: co 1 minutę zasięg: do 100 m w otwartej przestrzeni Zasilanie: Stacja pogody : 2 x C, IEC LR14, 1.5V Czujnik temperatury i wilg. : 2 x AAA, IEC LR3, 1.5V Trwałość baterii (zalecane baterie alkaliczne) : około 12 miesięcy Wymiary (L x W x H): Stacja pogody : 188 x 33,7 x 188 mm Czujnik temperatury i wilg. : 36 x 16 x mm (bez podstawki) OŚWIADCZENIE O ODPOWIEDZIALNOŚCI: Odpady elektryczne i elektroniczne zawierają substancje niebezpieczne. Pozbywanie się odpadów elektronicznych przez wyrzucanie ich na dzikie wysypiska lub w miejscach niedozwolonych powoduje poważne szkody w środowisku naturalnym. Ten produkt jest przeznaczony do użytku domowego jedynie jako orientacyjny wskaźnik temperatury. Produkt niniejszy nie jest zabawką. Należy go trzymać poza zasięgiem dzieci. Żadna część niniejszej instrukcji nie może być powielana bez pisemnego upoważnienia producenta. R&TTE Dyrektywa 1999/5/EC Streszczenie Deklaracji Zgodności: Oświadczamy niniejszym, że to urządzenie transmisji bezprzewodowej jest zgodne z podstawowymi wymaganiami Dyrektywy R&TTE 1999/5/EC.
